MSI MEG CORELIQUID S360一體式水冷特色：
●支援Intel LGA1700/1200/115x/20xx、AMD AM5/AM4/AM3+/AM3/AM2+/AM2/FM2+/FM2/FM1/TR4/TRX4/SP3平台
●內建2.4吋IPS LCD螢幕，可自訂顯示硬體監控資訊、靜態圖片，動態GIF/MP4影片、自訂標語、即時天氣資訊
●Asetek 7代幫浦水冷頭，銅製處理器接觸面，維持良好散熱性能
●水冷頭內置60mm風扇，帶動處理器插槽周圍VRM散熱片及M.2 SSD等元件的氣流，協助散熱
●包覆編織網的抗蒸發水管，避免冷卻液蒸發洩漏，提高耐用性
●消光黑全鋁合金材質360mm水冷散熱排，最佳化冷卻性能
●隨附3顆MEG SILENT GALE P12 120mm動態液壓軸承(HDB)四線PWM轉速控制風扇，提供水冷排足夠散熱氣流同時維持低噪音，風扇外框附帶防震橡膠墊，減小共振傳導噪音
●水冷排風扇及水冷頭內置風扇支援0%轉速，確保低溫下有最小的噪音
●一般正常使用情況下提供五年保固，上網註冊可多加一年保固(共六年保固)
MSI MEG CORELIQUID S360一體式水冷規格：
相容CPU平台：Intel LGA1700/1200/115x/20xx/1366/775、AMD AM5/AM4/AM3+/AM3/AM2+/AM2/FM2+/FM2/FM1
水冷頭尺寸：95x95x54mm
內建螢幕規格：2.4吋IPS LCD，解析度320x240，色深16bits，亮度500nits
幫浦預期壽命：50,000小時
幫浦噪音：21.2dBA
幫浦轉速：2,800RPM±300RPM(PWM控制)
幫浦電流：0.33A
幫浦功率：4W
水冷排尺寸：W394xD120xH27mm
水冷排材質：鋁
水管長度：400mm
水管直徑：10.8mm
風扇數量：3個
風扇規格：120x120x27.5mm
風扇轉速控制：4pin PWM
風扇電流：0.4A
風扇功率：4.8W
風扇轉速：0-2,000RPM
風扇風量：56.2CFM
風扇靜壓：2.21毫米水柱
風扇噪音：22.7dBA
風扇軸承：動態液壓軸承Hydro-Dynamic Bearing(HDB)
風扇預期壽命：50,000小時
▼外盒正面有燙金龍標誌/產品名稱、產品外觀圖、Cooled by Asetek標誌
▼外盒背面有燙金產品名稱、特色圖片及說明
▼外盒上側面有燙金龍標誌。外盒下側面有多國語言產品名稱及”如需詳細資訊，請瀏覽我們的網站”說明、官方網址、產品條碼、廠商資訊、認證標章
▼外盒右側有燙金龍標誌/商標/產品名稱
▼外盒左側有燙金產品名稱及規格表
▼打開外盒，隨附文件放在最上層，其他放在紙漿製成的緩衝包裝內
▼包裝內容，有MSI MEG CORELIQUID S360一體式水冷(含Intel托架)、3顆MSI MEG SILENT GALE P12風扇、Intel背板、AMD托架、LGA1700螺柱、托架配件包、AMD螺柱、固定螺絲包
▼包裝內的隨附文件
▼MSI MEG CORELIQUID S360一體式水冷的兩條抗蒸發水管均包覆黑色編織網，編織網部分長度37.5公分，直徑10.8mm。消光黑全鋁製水冷排側面有MEG字樣，尺寸為394x120x27mm，進/出水管位於同一側
▼水冷排兩個短邊側面分別貼上產品名稱、序號條碼、Asetek條碼、認證標章、電壓/功率標示
▼水冷頭方形裝飾外蓋，外蓋長寬尺寸為95.1x94.8mm，頂部左上角有商標，頂部鏡面面板上有保護貼，建議待安裝完成並測試運作正常以後再將其撕除
▼方形裝飾外蓋靠近水管處的側面內凹，設有內部風扇進氣用格柵
▼方形裝飾外蓋另一側邊也有內部風扇進氣用格柵
▼方形裝飾外蓋透過磁吸方式固定，可輕鬆拆裝
▼去除掉方形裝飾外蓋的水冷頭頂部，角落4個銀色圈圈是磁吸用磁鐵，中央2.4吋IPS LCD螢幕表面有保護貼
▼去除掉方形裝飾外蓋的水冷頭側面，最上方是螢幕與電路板，中間是內建60mm風扇，最下面是水冷頭幫浦
▼內建60mm風扇扇葉近照
▼水冷頭處理器接觸面為銅製並使用星型沉頭螺絲固定，已經預先塗好一圈散熱膏，周圍托架固定環具備多方向卡榫(360度/12分格，每格30度)，但是水冷頭已有方形裝飾外蓋，無法利用多方向卡榫調整進出水管方向。水冷頭已裝上Intel托架
▼若要裝在AMD平台，則要將Intel托架拆下，更換成隨附的AMD托架。透過水冷頭的多方向卡榫可以決定進出水管要在托架的短邊還是長邊(下圖進出水管在托架短邊)
▼水冷頭處理器接觸面採中央微凸設計
▼水冷頭連接線組，內接USB 2.0控制線路長度70公分，SATA電源線路長度60公分，幫浦轉速3P線路長度36公分，水冷排風扇控制線路至FAN1長度36公分，FAN1至FAN2及FAN2至FAN3之間線路長度5公分，僅FAN1有轉速偵測功能
▼隨附MSI MEG SILENT GALE P12風扇，由POWERLOGIC製作，9葉片鐮刀狀扇葉軸心處有龍標誌，外框軸心處有規格標籤。編織網包覆的風扇4pin PWM線路長度35公分
▼風扇外框角落螺絲孔處有防震橡膠墊
▼固定螺絲包內有12個墊圈、12支水冷排固定用短螺絲、12支風扇固定用長螺絲，墊圈依照冷排及風扇安裝場合使用，避免螺絲過長損壞到水冷排內的鰭片
▼使用風扇固定用長螺絲將風扇安裝在水冷排上，因為MEG SILENT GALE P12風扇厚度27.5mm，可以不用使用墊圈，若使用厚度25mm風扇，則需要使用墊圈
▼將3顆MEG SILENT GALE P12風扇的4P接頭接上從水冷頭接出的1對3風扇4pin PWM控制線
▼托架配件包內有4個托架固定手轉螺帽、4支AMD螺柱、4支LGA1700螺柱(中間有溝槽)、4支LGA1200/115x螺柱(兩端螺牙相同)、4支LGA20xx螺柱(其中一端螺牙較粗)
▼安裝於AMD平台時，先拆卸主機板的原廠散熱器扣具座及螺絲，保留背板(左圖)，然後把4支AMD螺柱鎖上背板鎖點(右圖)，將其轉緊至不鬆動即可
▼水冷頭換上AMD托架，正式安前先確認水冷頭安裝方向，注意水冷頭的水管頭是否會阻礙/碰撞到鄰近的VRM散熱片及元件，確認安裝方向後，將水冷頭托架孔洞對準螺柱頂端套入
▼鎖上4個托架固定手轉螺帽時，一開始先轉入數圈使其可以固定住，等到4個托架固定手轉螺帽都裝上後，採對角及輪流方式(轉幾圈後就換轉另一個)將4個托架固定手轉螺帽全部鎖到底
▼蓋回水冷頭裝飾外蓋

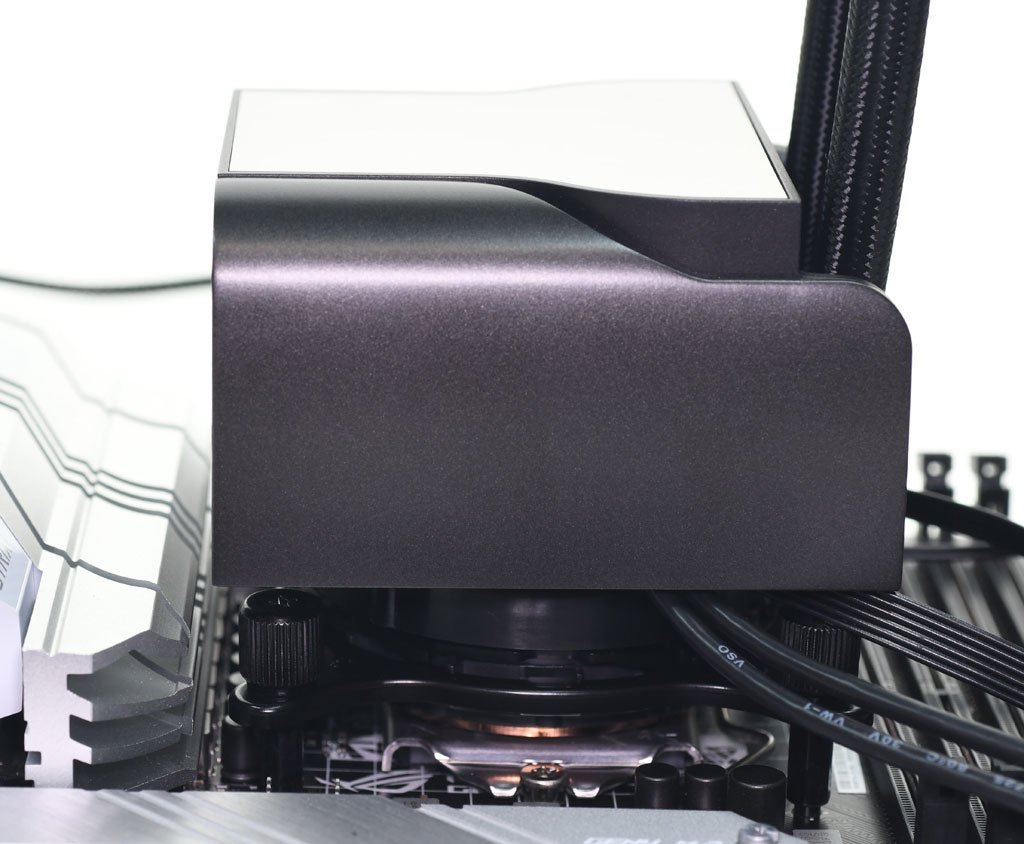

▼從側面看水冷頭裝飾外蓋安裝後的樣子
▼安裝於Intel LGA1700/1200/115x平台時需使用Intel背板
▼Intel背板的4個螺柱鎖點可以滑動調整位置，調至內側75x75對應LGA 1200/115x(圖左)，調至外側78x78對應LGA1700(圖右)
▼安裝於Intel LGA1200/115x平台時，將Intel背板的4個螺柱鎖點調至內側75x75，對準主機板背面CPU插槽旁4個孔洞放入
▼確認4個螺柱鎖點均有完全插入CPU插槽旁4個孔洞之中
▼Intel背板正確安裝後，主機板正面散熱器孔位會露出4個等高的螺柱鎖點
▼4個鎖點鎖上4支LGA1200/115x螺柱並轉緊到底且不鬆動即可，螺柱底部會稍微懸空不接觸主機板
▼水冷頭換上Intel托架，正式安前先確認水冷頭安裝方向，注意水冷頭的水管頭是否會阻礙/碰撞到鄰近的VRM散熱片及元件，確認安裝方向後，將水冷頭托架孔洞對準螺柱頂端套入
▼鎖上4個托架固定手轉螺帽時，一開始先轉入數圈使其可以固定住，等到4個托架固定手轉螺帽都裝上後，採對角及輪流方式(轉幾圈後就換轉另一個)將4個托架固定手轉螺帽全部鎖到底
▼蓋回水冷頭裝飾外蓋
▼從側面看水冷頭裝飾外蓋安裝後的樣子
▼安裝於Intel LGA1700平台時，將Intel背板的4個螺柱鎖點調至外側78x78，對準主機板背面CPU插槽旁4個孔洞放入
▼確認4個螺柱鎖點均有完全插入CPU插槽旁4個孔洞之中
▼Intel背板正確安裝後，主機板正面散熱器孔位會露出4個等高的螺柱鎖點
▼4個鎖點鎖上4支LGA1700螺柱並轉緊到底且不鬆動即可，螺柱底部會稍微懸空不接觸主機板
▼水冷頭換上Intel托架，正式安前先確認水冷頭安裝方向，注意水冷頭的水管頭是否會阻礙/碰撞到鄰近的VRM散熱片及元件，確認安裝方向後，將水冷頭托架孔洞對準螺柱頂端套入
▼鎖上4個托架固定手轉螺帽時，一開始先轉入數圈使其可以固定住，等到4個托架固定手轉螺帽都裝上後，採對角及輪流方式(轉幾圈後就換轉另一個)將4個托架固定手轉螺帽全部鎖到底
▼蓋回水冷頭裝飾外蓋
▼從側面看水冷頭裝飾外蓋安裝後的樣子
▼未進行設置下通電啟動，顯示龍標誌以後，就顯示彩色線條：
▼至官網下載MSI Center軟體並進行安裝
▼安裝完成以後，會出現MSI Center圖示
▼第一次啟動MSI Center，會出現軟體授權同意畫面，捲到最下方，勾選”我已閱讀並同意MSI使用條款和隱私政策”，就可按下OK
▼之後會繼續安裝MSI Center
▼安裝完成以後，點選”現在開始”進行MSI Center設定
▼等待UI元素初始化
▼MSI Center主頁面，最上排出現Coreliquid表示已偵測到一體式水冷。右上四個正方形圖示為功能集圖示，可在此頁面下載、更新或卸載專有功能，創建自有風格msi中心，可安裝項目有System Diagnosis公用程式
▼右上齒輪圖示可以調整MSI Center組態，包括明亮模式(上圖)與暗色模式(下圖)、語言、開機自動啟動MSI Center、持續更新、MSI SDK更新、軟體更新，下方顯示目前MSI Center版本，隱私政策/使用條款/MSI官網/開源許可證的超連結，開啟/關閉”為了提升您的使用體驗，允許微星收集、處理及使用您的產品資訊”
▼右上使用者圖示，可以線上註冊產品
▼若要註冊產品/保固登錄/獨家更新促銷和活動訊息/快速產品服務與支持/查看已註冊產品，要先建立帳號成為MSI會員，除了用電子郵件登錄外，也可使用Facebook及Google登錄
▼Support頁面的System Info可以顯示系統資訊，匯出系統訊息或是重新掃描
▼Support頁面的Contact Us可以線上發問、熱線服務及查詢服務據點
▼Support頁面的Forum & Channel可以連結微星論壇及HOW-TO CHANNEL
▼Support頁面的Troubleshooting中售後服務分頁可以查詢如何送修產品、維修狀態、保固期限、兌換活動贈品
▼Support頁面的Troubleshooting中支援文章分頁可瀏覽常見問題解決方式
▼Support頁面的Live Update可更新裝置的軟體或韌體，按下掃描按鍵可在官方線上伺服器內搜尋更新版本
▼若是有搜尋到可用的更新，會出現在列表內，並列出目前版本及線上版本的版本編號。同時在此頁面會提醒當系統沒有問題時，MSI不建議更新BIOS
▼勾選要更新的項目，點選安裝後會出現安裝提醒，提醒使用者關閉讀取SMBus第三方軟體，更新需要幾分鐘時間，更新過程中請勿干擾或關閉電源。更新完成後提醒使用者關機後要關閉電腦電源總開關，3分鐘後再打開
▼若無可用更新，則會出現暫無更新字樣
▼Features頁面中System Diagnosis可進行系統磁碟與記憶體檢測
▼Coreliquid一體式水冷控制頁面，可設定LCD顯示開啟/關閉、LCD亮度、顯示方向，LCD顯示分頁可設定硬體監測、視訊/圖像、自訂標語、系統時鐘、即時天氣的顯示設定，左下可預覽顯示效果。風扇設置分頁可調整風扇設置
▼按下亮度鍵，會出現亮度調整滑桿，設定亮度百分比後，按下打勾鍵儲存，按下叉叉鍵放棄
▼按下方向鍵，會出現顯示方向調整視窗，可依照水冷頭安裝方向調整螢幕顯示方向，選擇的顯示方向外面會有紅框，按下保存鍵儲存設定，按下取消鍵放棄設定
▼顯示方向更改後，左下預覽畫面的水冷頭方向也會跟著改變。硬體監測設定可以選擇顯示CPU頻率/溫度、GPU記憶體頻率/使用率、水冷液溫度、每秒張數、幫浦轉速、冷排風扇轉速、水冷頭風扇轉速，最多可選5個項目
▼硬體監測輪播顯示影片：
▼硬體監測畫面的第4個背景(右下)可以自訂邊框顏色、字體種類(3種可選)及字體顏色
▼硬體監測畫面改變背景影片，第4個自訂背景處理需要時間，處理完成前會暫時顯示龍標誌
▼LCD顯示分頁的視訊/圖像設定，可自訂螢幕顯示靜態圖片或動態GIF/MP4，內建6個預設靜態及動態GIF/MP4可供選擇
▼內建預設靜態及動態GIF/MP4切換影片：
▼按下列表中最前面的加號框，可以自行新增Image(靜態圖片)或Video(動態影片)，支援320x240的BMP/JPG/GIF/MP4檔案格式，當選擇圖片後會出現圖像裁剪器視窗，用紅框選擇要顯示在螢幕上的範圍，設定完成以後就按好鍵，放棄設定就按取消鍵
▼自訂影像就會加入列表中，選擇後左下會出現預覽畫面，按下應用鍵就會套用設定
▼自訂影像顯示效果如下圖
▼自訂動態GIF的影片：
▼因為每種格式最多10個檔案，當數量過多就要刪除一些不要的自訂圖檔，選擇自訂圖檔後點選刪除就可移除
▼LCD顯示分頁的自訂標語設定，可自訂滾動標語及顯示背景，除內建6個預設背景可供選擇外，也可新增自訂背景，支援320x240的BMP/JPG/GIF檔案格式，左下可預覽背景/標語更改，右下文字輸入方框可輸入要滾動顯示的標語，重載鍵可重新載入，應用鍵可套用設定
▼右下文字輸入方框上面的A可調整字體大/中/小及選擇3種內建字型(左上)，顏色方塊可調整字體顏色(右上)，方框箭頭可調整單行文字或多行文字(左下)，碼表可調整滾動速度(右下)
▼自訂標語及背景切換影片：
▼LCD顯示分頁的系統時鐘設定，可自訂顯示時鐘字體樣式，內建5個預設樣式可供選擇
▼系統時鐘樣式切換影片：
▼LCD顯示分頁的即時天氣設定，可顯示目前所在地的即時天氣資訊，需打開定位及網路以使用即時天氣功能
▼即時天氣顯示影片：
▼設置水冷頭顯示畫面後，每次啟動顯示龍標誌後就直接顯示所設置的畫面(下面影片設置顯示硬體監控畫面)：
▼風扇設置分頁，可設定水冷排風扇、水冷頭幫浦、水冷頭內部風扇的運作模式，共有安靜、平衡、遊戲模式、自訂4種模式可選擇，預設模式為平衡。下方顯示溫度VS轉速百分比曲線圖，圖中綠色線條為目前即時轉速監測
▼風扇設置選擇安靜模式，水冷排風扇及水冷頭內部風扇於50度下會停止運轉，超過50度才會啟動
▼風扇設置選擇遊戲模式，比起平衡模式，水冷頭幫浦更快達到全速，水冷排風扇及水冷頭內部風扇的上升速度也比較快
▼自訂模式中，可自行調整溫度VS轉速百分比曲線圖的控制點(藍色圈圈)，曲線調整最低幅度不能低於圖中顏色較深區域
▼水冷排風扇、水冷頭幫浦、水冷頭內部風扇最高轉速如下圖綠色曲線，轉速上升及下降都有斜率
LGA1700測試平台配置如下：
主機板：ASUS ROG STRIX Z690-A GAMING WIFI D4
處理器：INTEL CORE i7-12700K
記憶體：tigo X3 DDR4-3600 8GB * 2
作業系統碟：Seagate FireCuda 530 1TB散熱片版
攝錄手機(三星S21+)橫放離風扇葉片30公分，噪音計麥克風放在風扇外框邊緣處，影片前幾秒是待機狀態運作聲音，之後是高負載運作狀態運作聲音
▼風扇設置選擇”平衡”時高負載下CORE TEMP畫面
▼風扇設置選擇”平衡”時運作溫度記錄圖
▼風扇設置選擇”平衡”時待機狀態(前10秒)及高負載運作狀態(11秒後)運作聲音
▼風扇設置選擇”遊戲模式”時高負載下CORE TEMP畫面
▼風扇設置選擇”遊戲模式”時運作溫度記錄圖
▼風扇設置選擇”遊戲模式”時待機狀態(前10秒)及高負載運作狀態(11秒後)運作聲音
▼風扇設置選擇”安靜”時高負載下CORE TEMP畫面
▼風扇設置選擇”安靜”時運作溫度記錄圖
▼風扇設置選擇”安靜”時待機狀態(前10秒)及高負載運作狀態(11秒後)運作聲音
▼風扇設置選擇”平衡”時，CPU周圍區域於待機(左上/右上)及高負載30分鐘後(左下/右下)的紅外線熱影像圖
結論：
MSI MEG CORELIQUID S360一體式水冷支援最新Intel LGA1700、AMD AM5及其他多種Intel/AMD平台，2.4吋IPS LCD螢幕可自訂顯示硬體監控、靜態圖片，動態GIF/MP4影片、自訂標語、即時天氣，Asetek 7代幫浦搭配銅製處理器接觸面可維持水冷頭良好散熱性能，水冷頭內置風扇可帶動氣流協助處理器周圍散熱片及元件散熱，包覆編織網的抗蒸發水管能避免冷卻液蒸發洩漏，消光黑全鋁合金材質360mm水冷散熱排讓冷卻性能最佳化，3顆MEG SILENT GALE P12 120mm動態液壓軸承PWM風扇可提供水冷排足夠散熱氣流同時維持低噪音，外框附帶的防震橡膠墊能減小共振傳導噪音，水冷排風扇及水冷頭內置風扇支援0%轉速，低溫時可以停轉降低噪音，產品註冊後一般正常使用下可提供六年保固)
報告完畢，謝謝收看
