特色：
●產品製程、相容性、外觀以及效能再進化，獨家設計高度僅15.45cm的雙12公分風扇雙塔CPU散熱器
●內附H.P.M.S. IV扣具已支援Intel LGA1700平台，可輕鬆直上安裝
●全新設計Kaze Flex II 120mm PWM及Kaze Flex II 120mm Slim PWM雙風扇，兩顆風扇旋轉方向相反，可增加風壓，提升氣流量並使其更加集中，搭配大型化散熱鰭片，提升散熱能力
●雙塔偏移設計，搭配薄型Kaze Flex II 120 Slim風扇，於特定區域散熱鰭片裁切處理，可避開主機板與記憶體的干涉，提高安裝相容性
●憑購買發票，代理商提供三年保固
規格：
本體尺寸：W137xD129xH154.5mm(包含風扇)
本體重量：1000克(包含風扇)
支援平台：Intel LGA 1700/20xx/1200/115x，AMD AM4/AM3(+)/AM2(+)/FM2(+)/FM1
Kaze Flex II 120mm PWM風扇尺寸規格：120x120x26(含防震膠墊)
Kaze Flex II 120mm PWM風扇轉速：300±200-1500±10%RPM
Kaze Flex II 120mm PWM風扇風量：16.9-67.62CFM
Kaze Flex II 120mm PWM風扇風壓：0.075-1.5毫米水柱
Kaze Flex II 120mm PWM風扇噪音：4-28.6dBA
Kaze Flex II 120mm Slim PWM風扇尺寸規格：120x120x15(含防震膠墊)
Kaze Flex II 120mm Slim PWM風扇轉速：300±200-1500±10%RPM
Kaze Flex II 120mm Slim PWM風扇風量：8.16-39.44CFM
Kaze Flex II 120mm Slim PWM風扇風壓：0.045-0.96毫米水柱
Kaze Flex II 120mm Slim PWM風扇噪音：2.58-23.8dBA
風扇軸承：FDB
▼此面外盒有支援平台、商標、外觀圖、搭載風扇、產品名稱

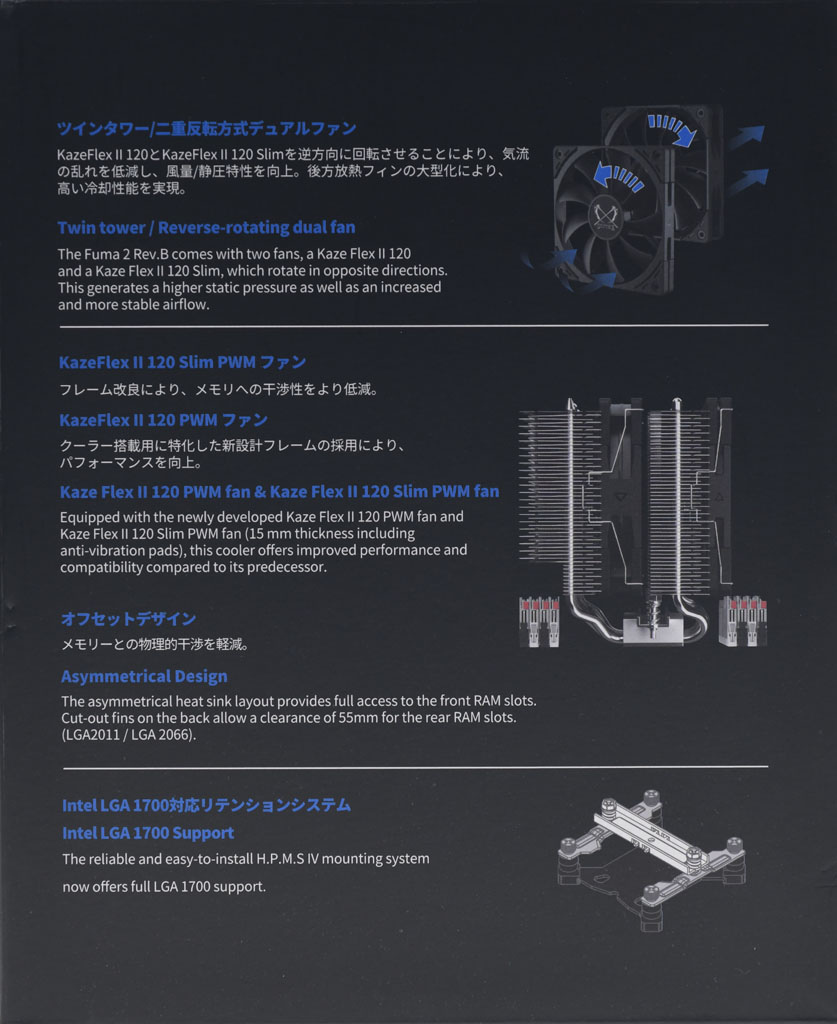

▼此面外盒有產品特點圖文介紹
▼此面外盒有代理商貼紙、條碼、多國語言保固說明

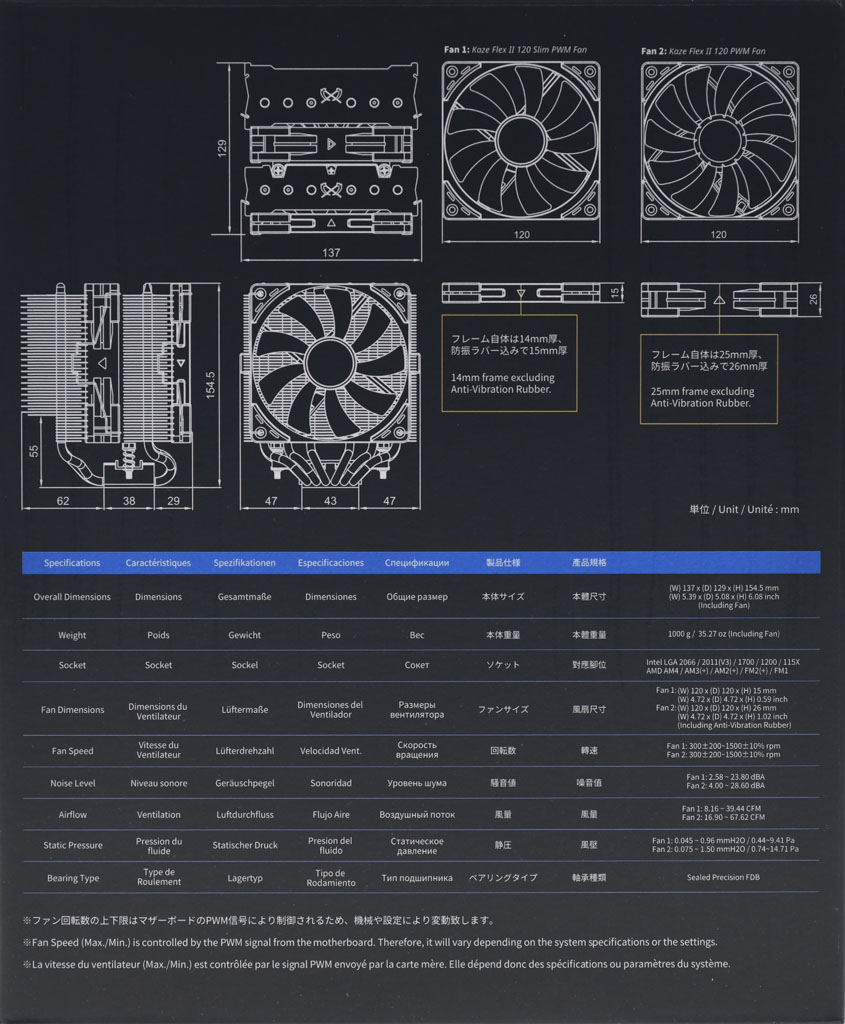

▼此面外盒有散熱器/風扇詳細外觀尺寸圖及多國語言產品規格表
▼此面外盒有產品名稱

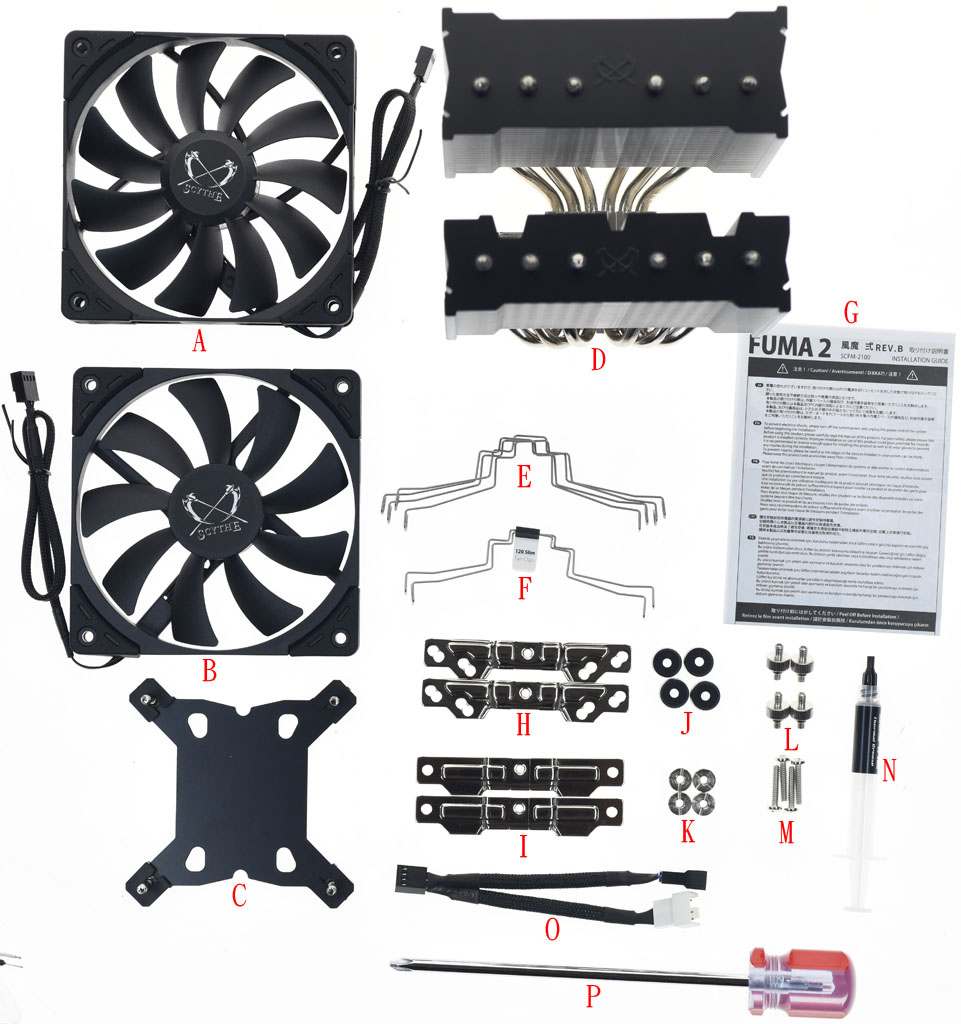

▼包裝內容，有Kaze Flex II 120mm PWM風扇(A)、Kaze Flex II 120mm Slim PWM風扇(B)、Intel LGA1700/115x背板(C)、散熱器(D)、標準風扇固定鋼絲扣(E)、Slim風扇固定鋼絲扣(F)、安裝說明書(G)、Intel LGA20xx/15xx/AMD托架(H)、Intel LGA1700托架(I)、塑膠套管(J)、Intel背板托架固定手轉螺絲(K)、LGA 20xx托架螺柱(L)、AMD背板托架固定螺絲(M)、散熱膏(N)、1對2風扇分接線(O)、螺絲起子(P)

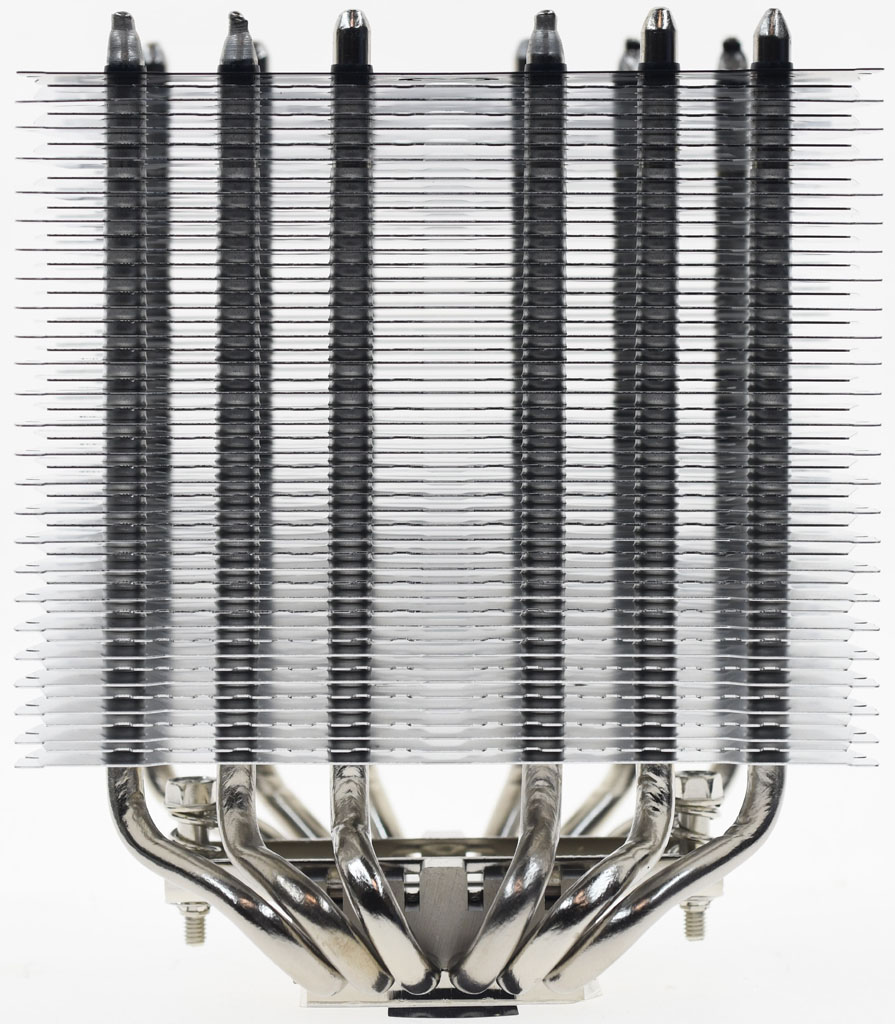

▼散熱器本體採雙塔設計，每個塔在6支熱導管上面安裝49片鰭片

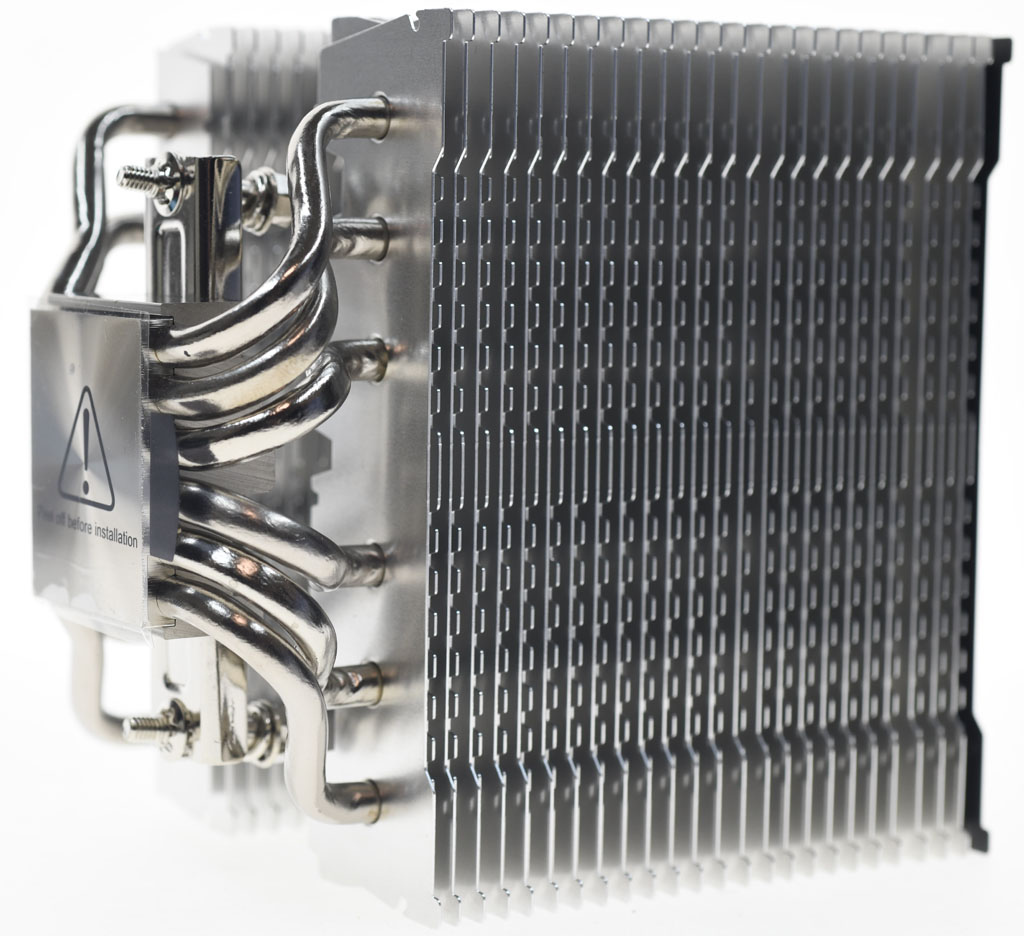

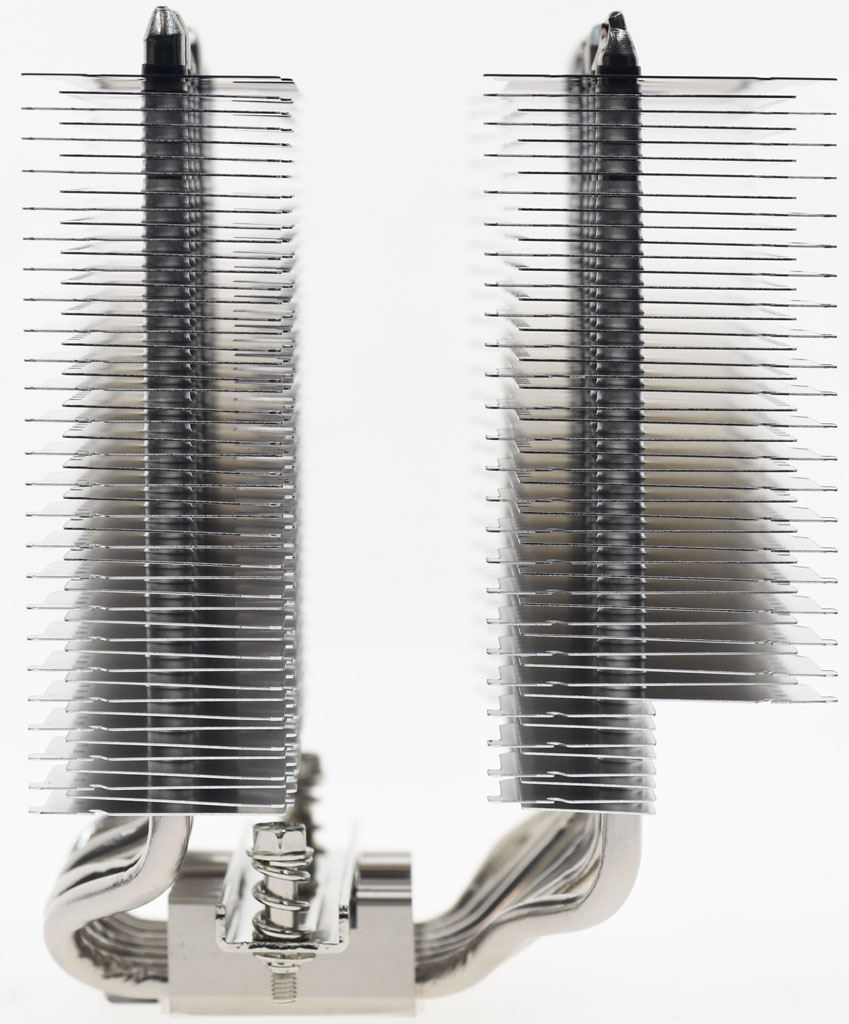

▼從側面看，散熱器的雙塔結構採偏置設計，後塔(圖右)整體的散熱鰭片表面積較大

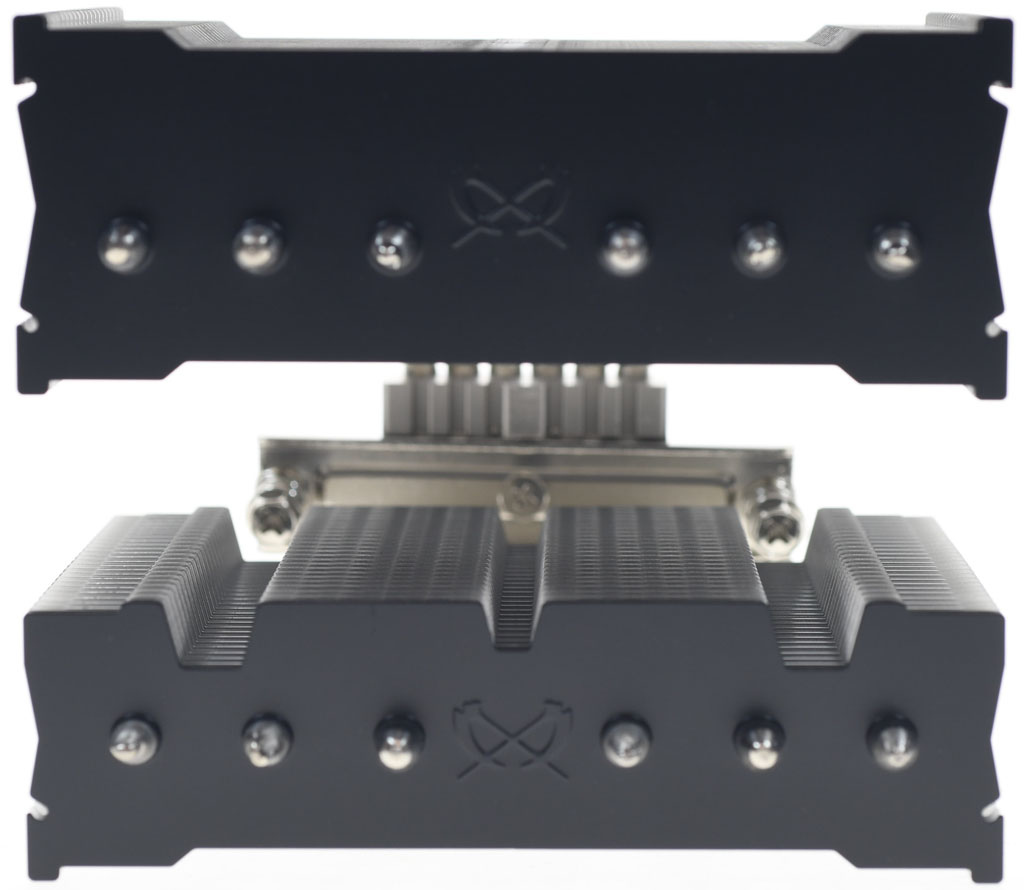

▼雙塔最上方的鰭片頂部黑化，中間有商標凸印，為了能鎖到最下方的壓板螺絲，前塔鰭片多了三條凹槽
▼後塔下半部鰭片面積縮小，提供一個約55mm高的閃避空間給LGA20xx平台的後方記憶體使用
▼因前塔已往中心偏置，故下半部鰭片面積不需要縮小

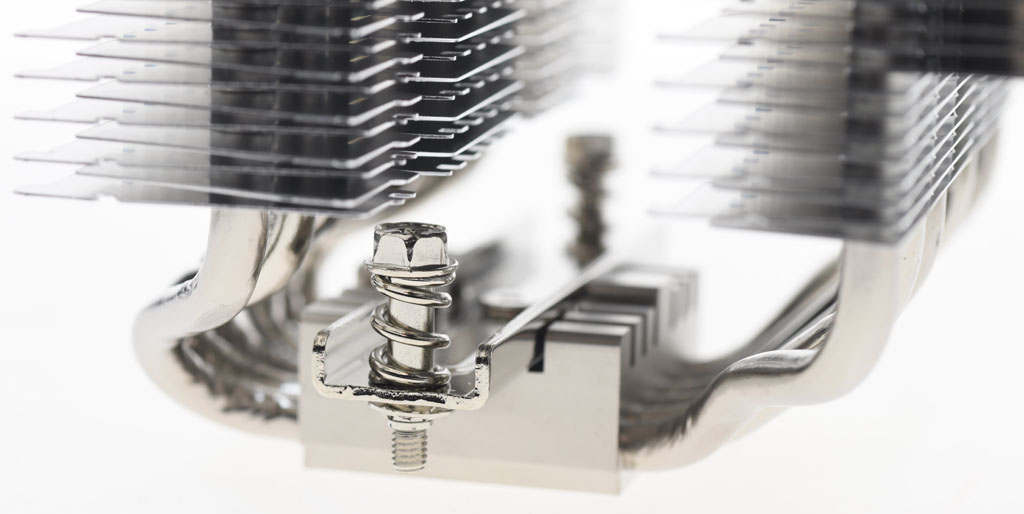

▼壓板兩邊設置鎖在托架上的彈簧螺絲，中間用一個螺絲固定在散熱器底座頂部

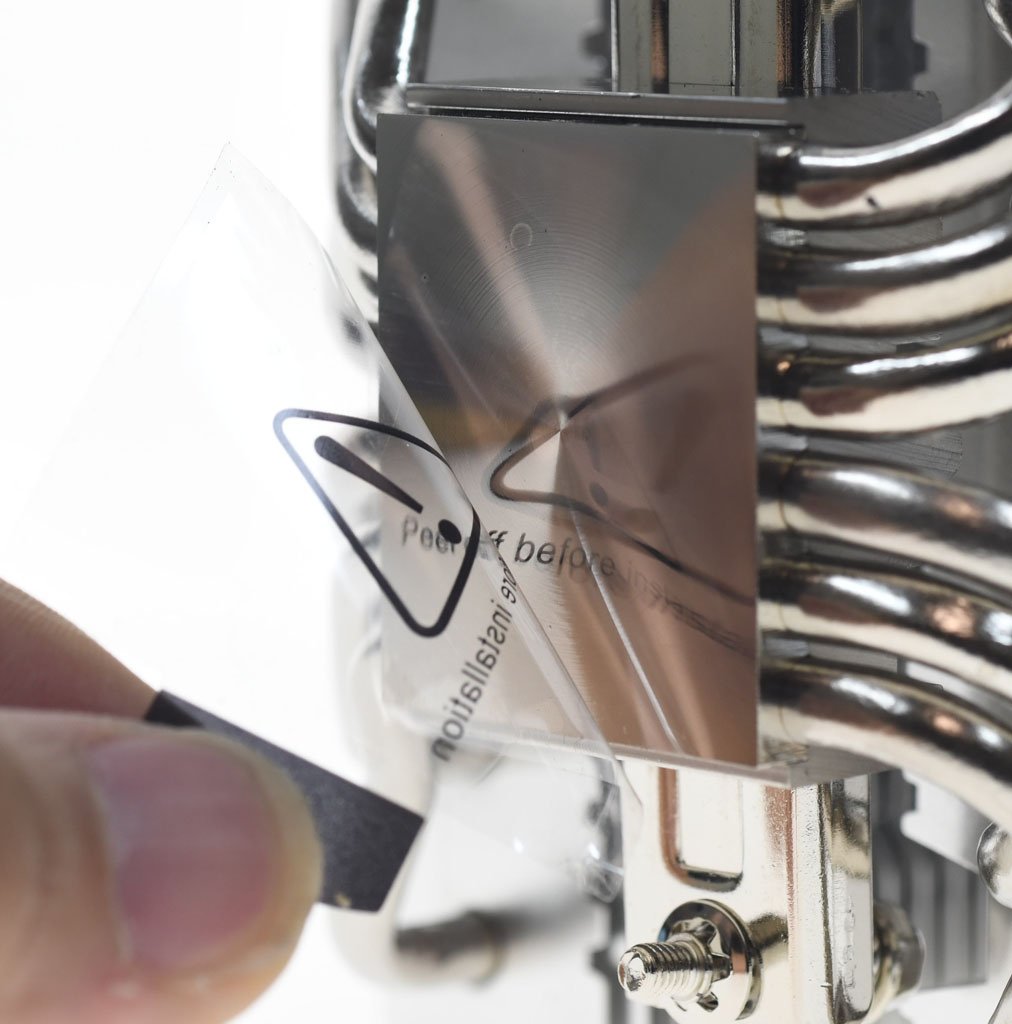

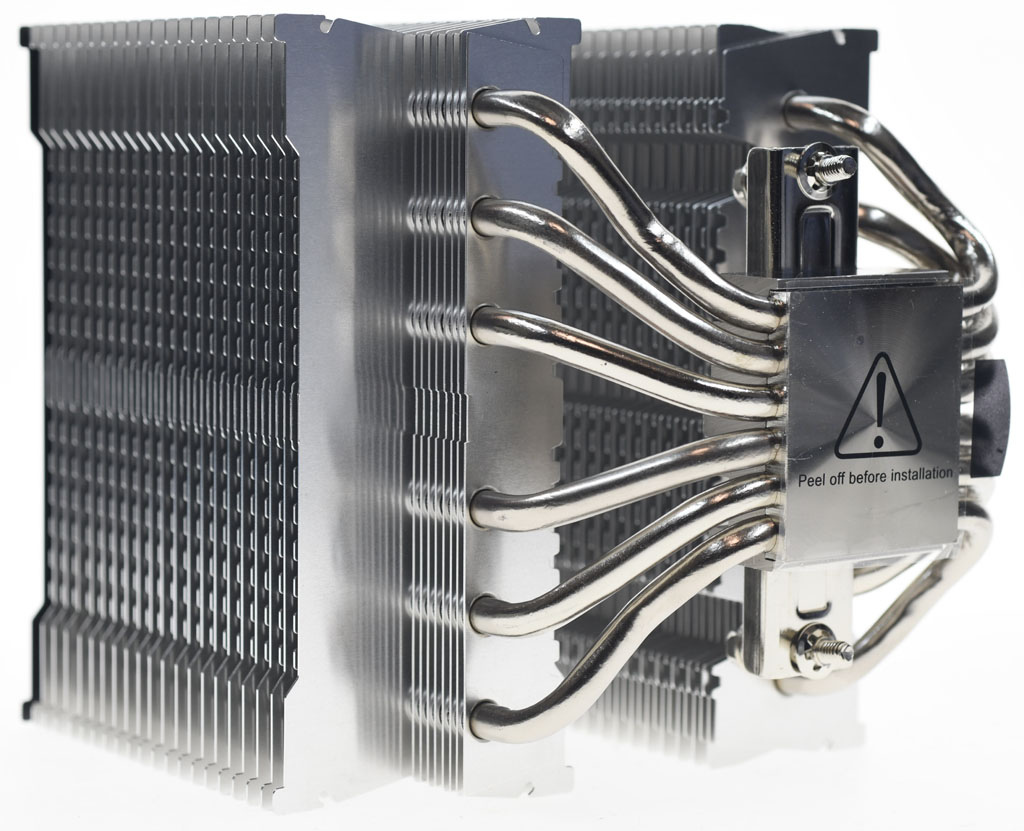

▼散熱器底座的處理器接觸面有貼一張保護貼紙，上面有驚嘆號三角標誌，下面用英文標示”安裝前撕除”
▼處理器接觸面表面有同心圓紋路

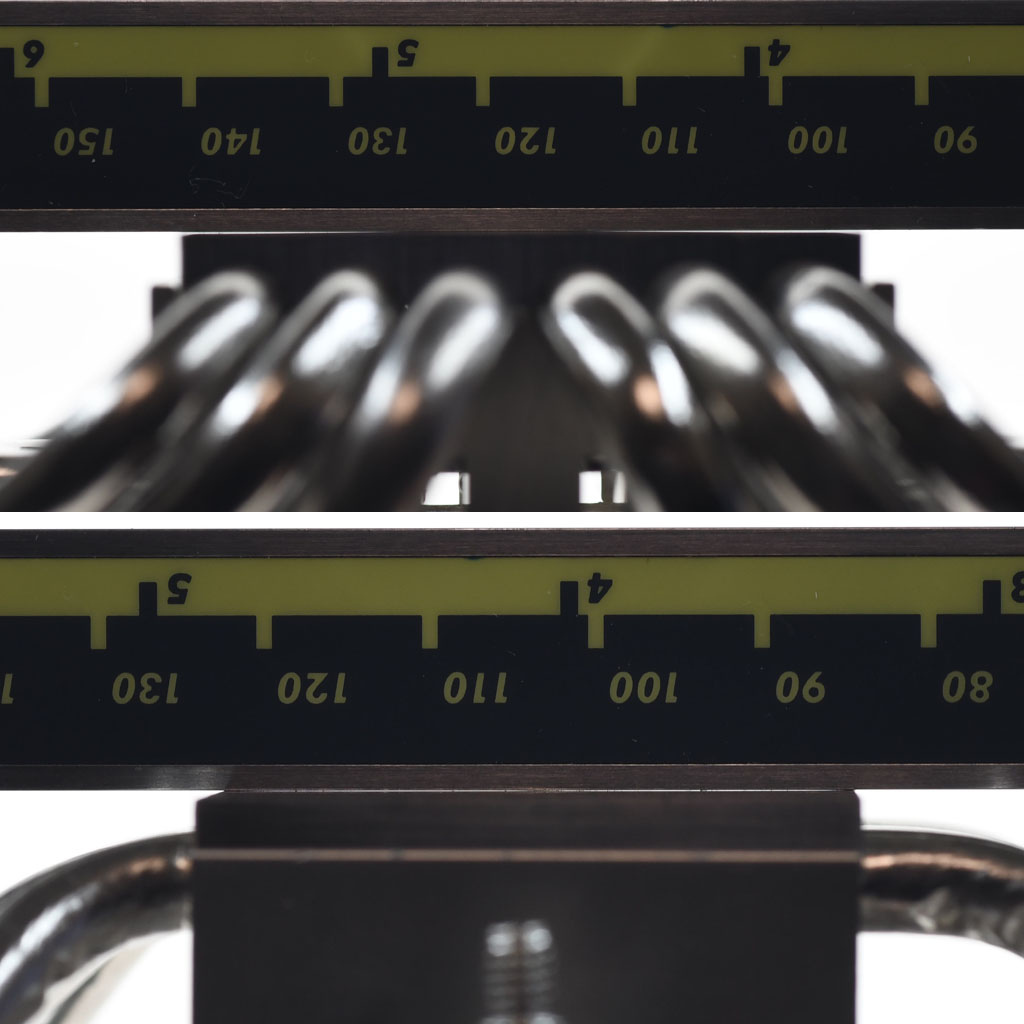

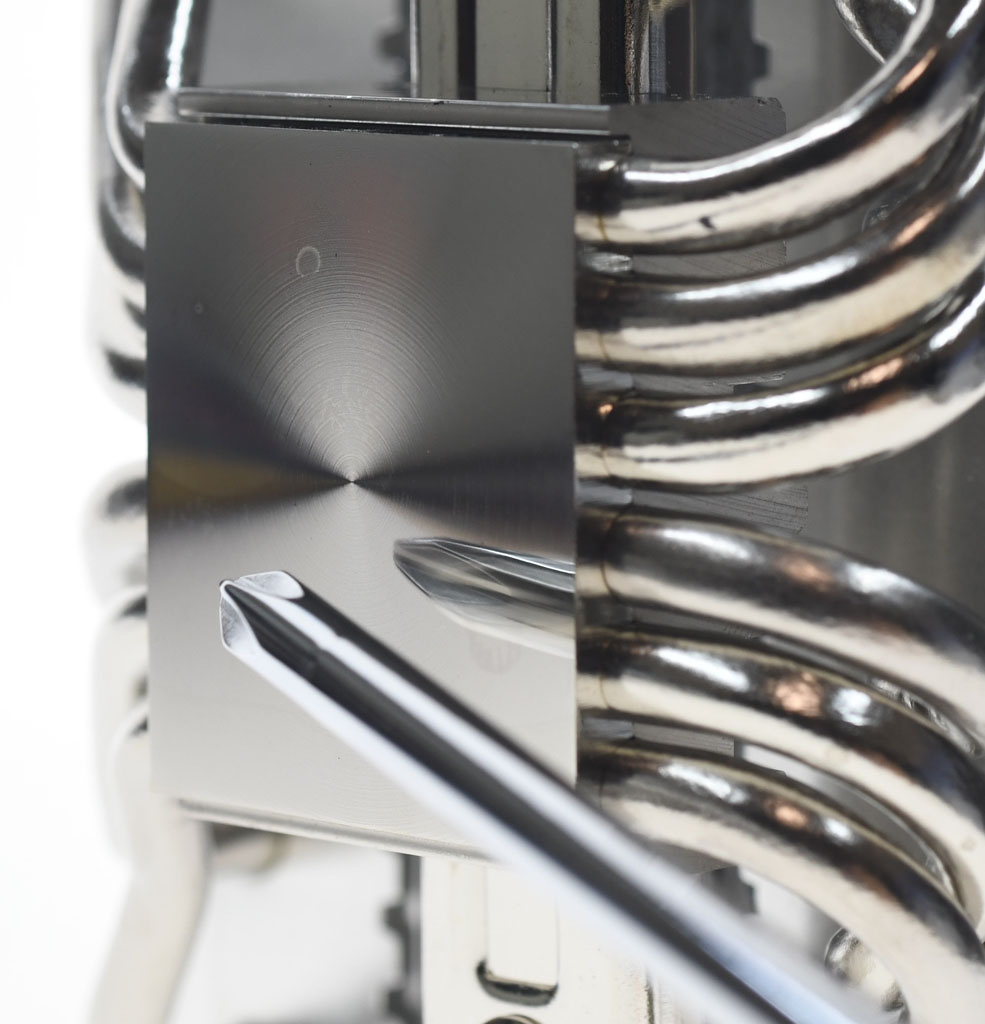

▼處理器接觸面長邊呈現中央微凸

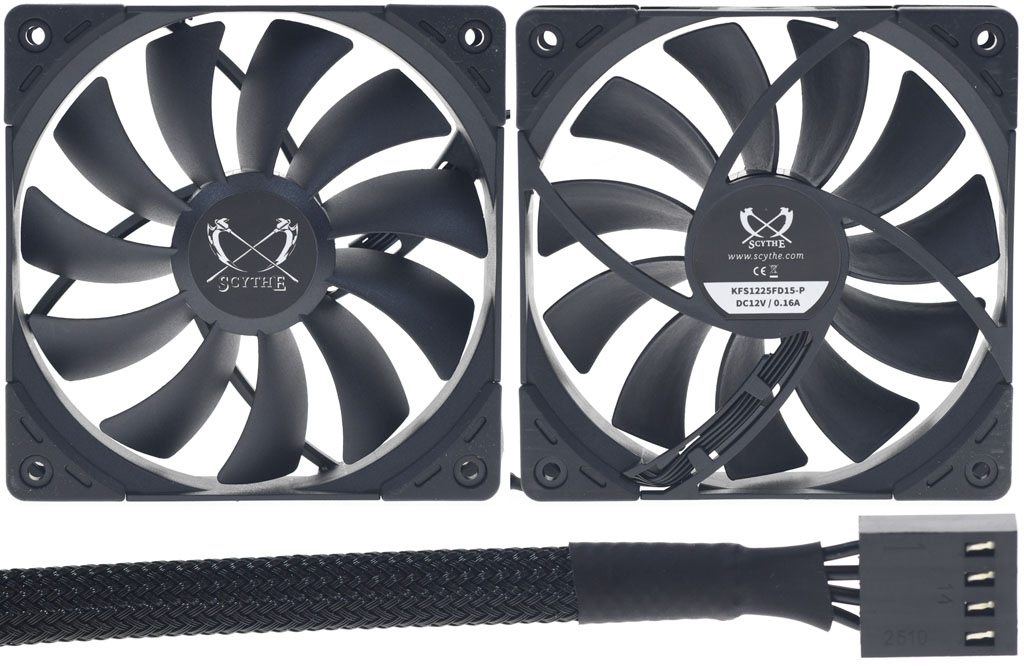

▼Kaze Flex II 120mm PWM風扇，型號為KFS1225FD15-P，使用FDB軸承，11葉片扇葉軸心處有商標貼紙。風扇4pin PWM線路外面包覆編織網

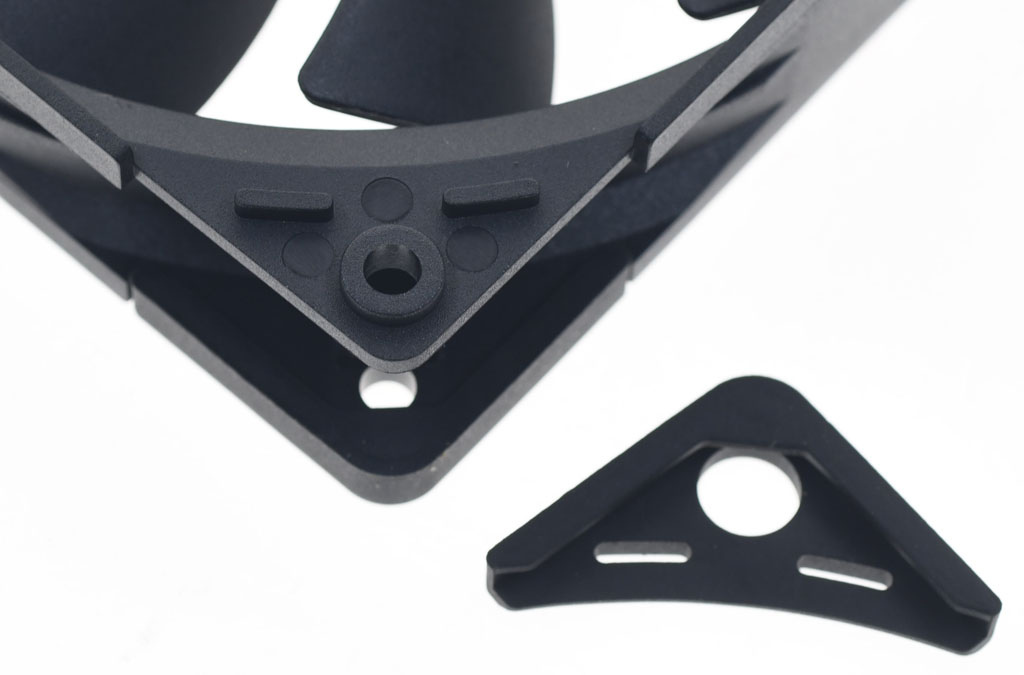

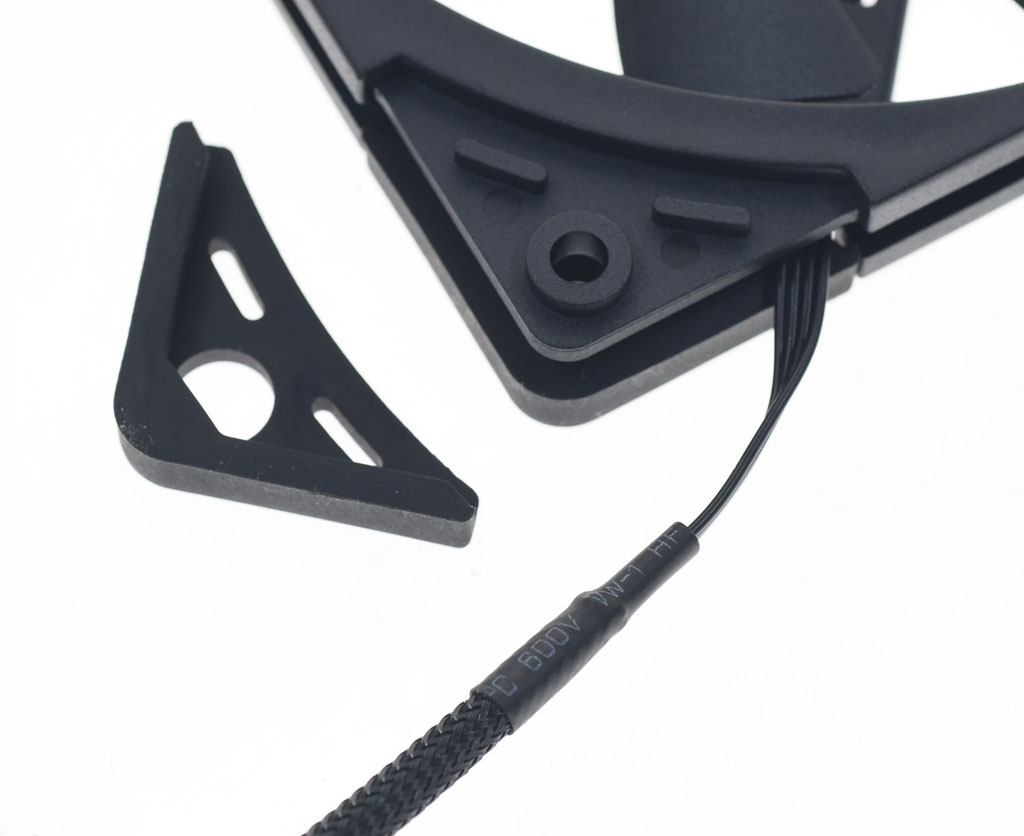

▼風扇外框螺絲孔處有可取下的防震橡膠墊，兩面都有

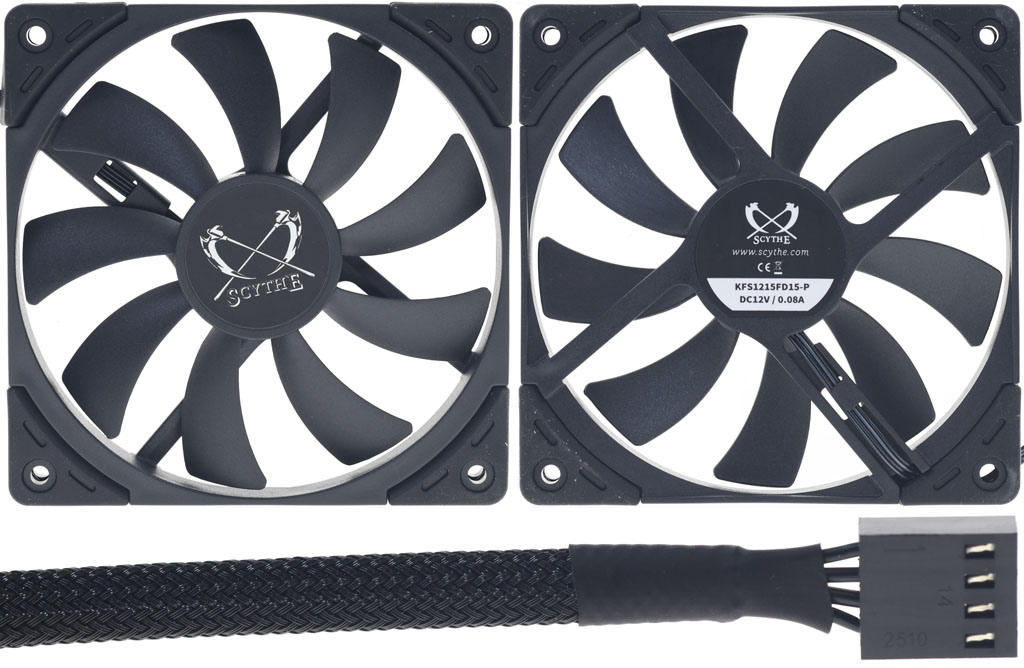

▼Kaze Flex II 120mm Slim PWM風扇，型號為KFS1215FD15-P，使用FDB軸承，9葉片扇葉軸心處有商標貼紙。風扇4pin PWM線路外面包覆編織網
▼風扇外框螺絲孔處有可取下的防震橡膠墊，兩面都有

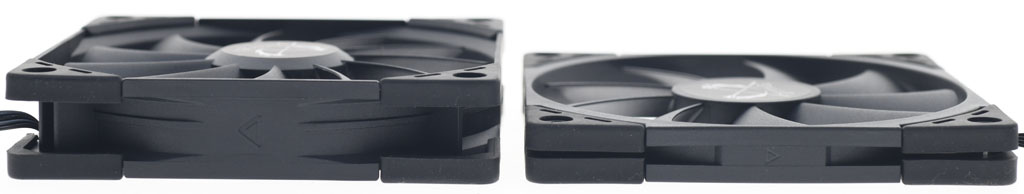

▼Kaze Flex II 120mm PWM風扇(左)與Kaze Flex II 120mm Slim PWM風扇(右)厚度比較

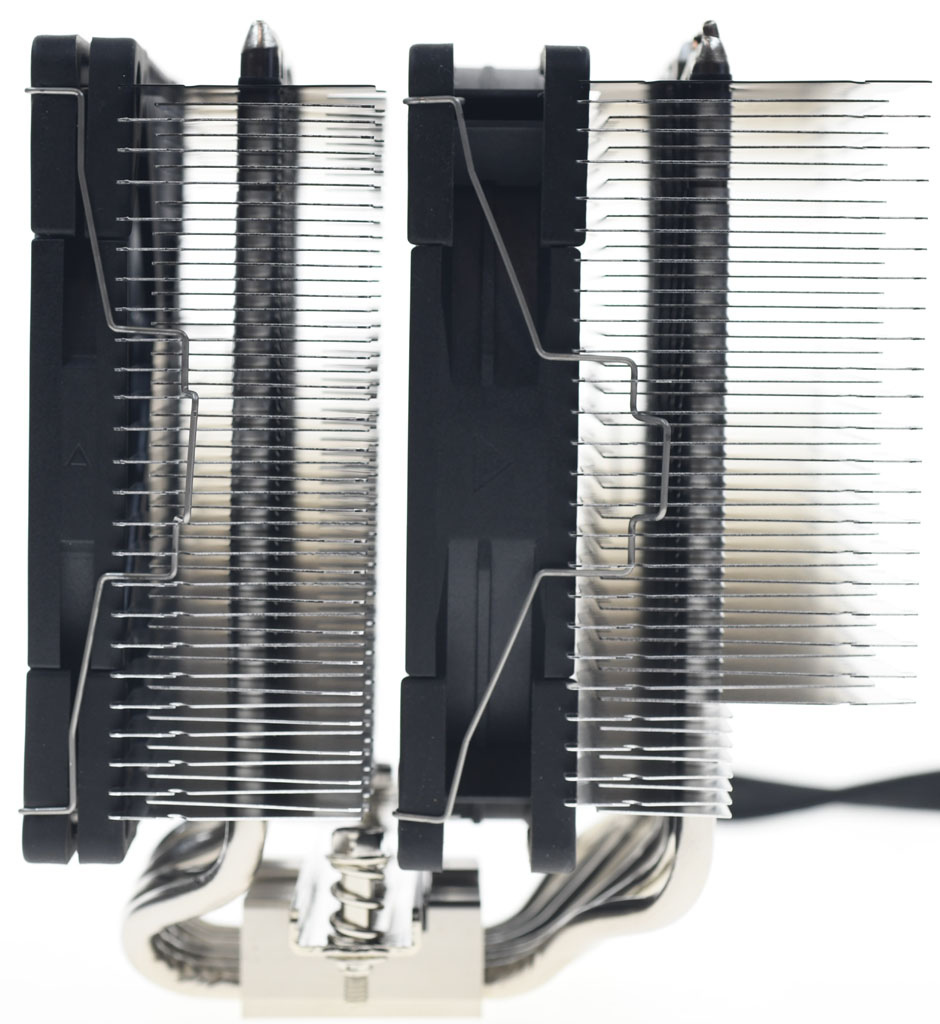

▼Kaze Flex II 120mm Slim PWM風扇使用Slim鋼絲扣(F)扣在前塔，Kaze Flex II 120mm PWM風扇使用標準鋼絲扣(E)扣在後塔
▼Kaze Flex II 120mm PWM與前塔之間的間隔距離
▼安裝時風扇兩邊的彈性鋼絲扣要完全嵌入前塔/後塔兩側的溝槽內

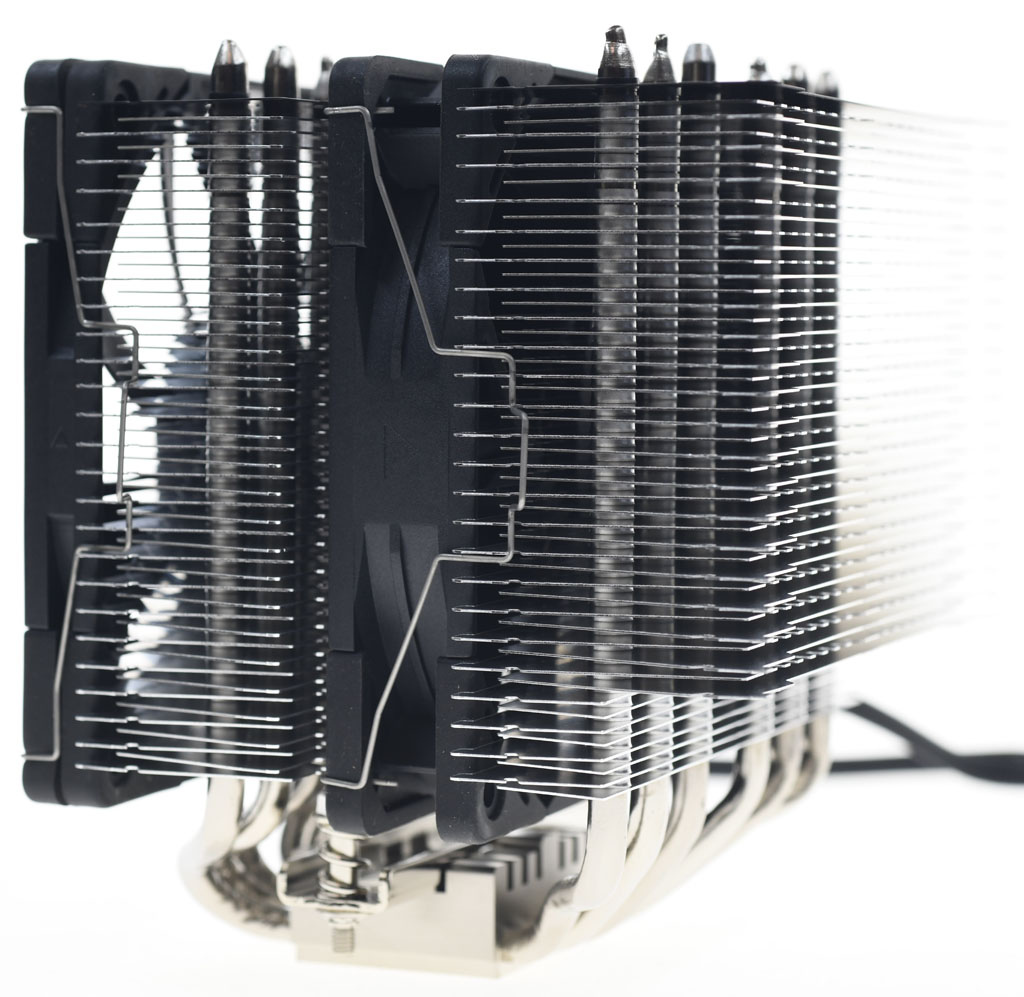

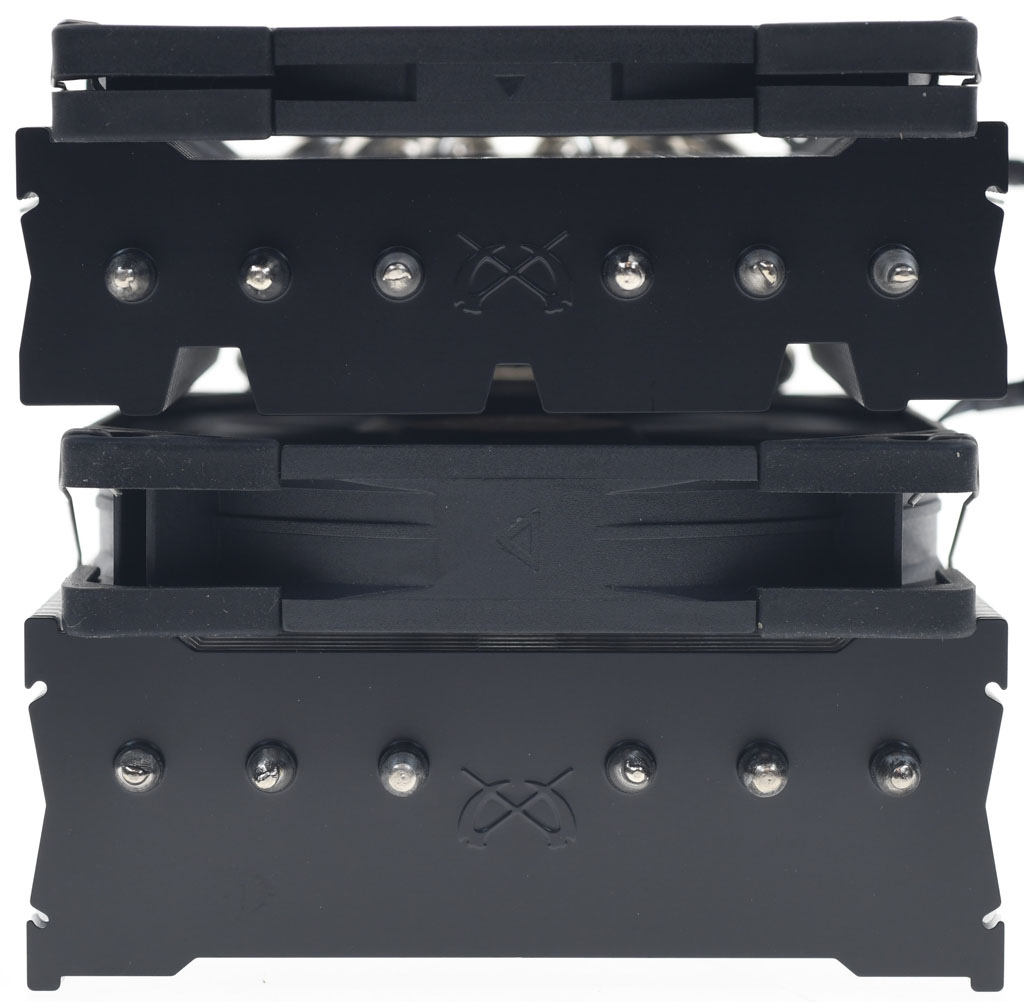

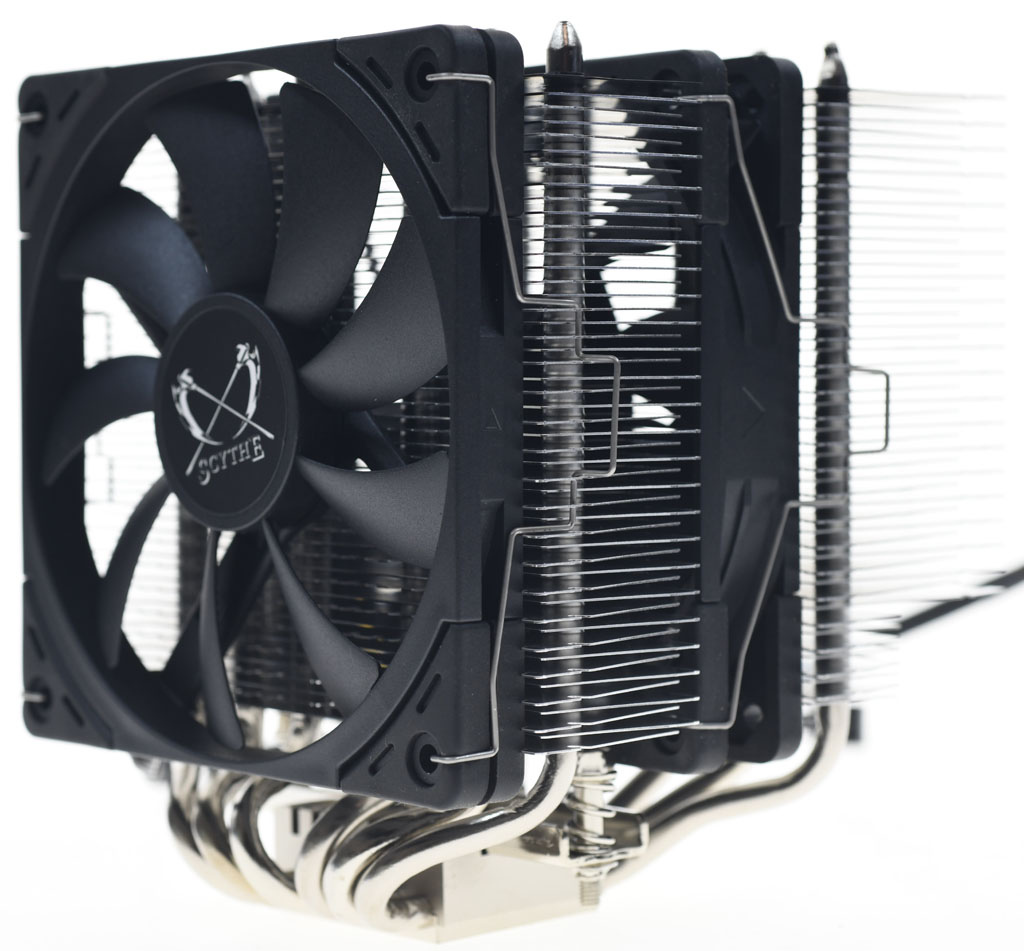

▼從上方看散熱器安裝風扇後的樣子

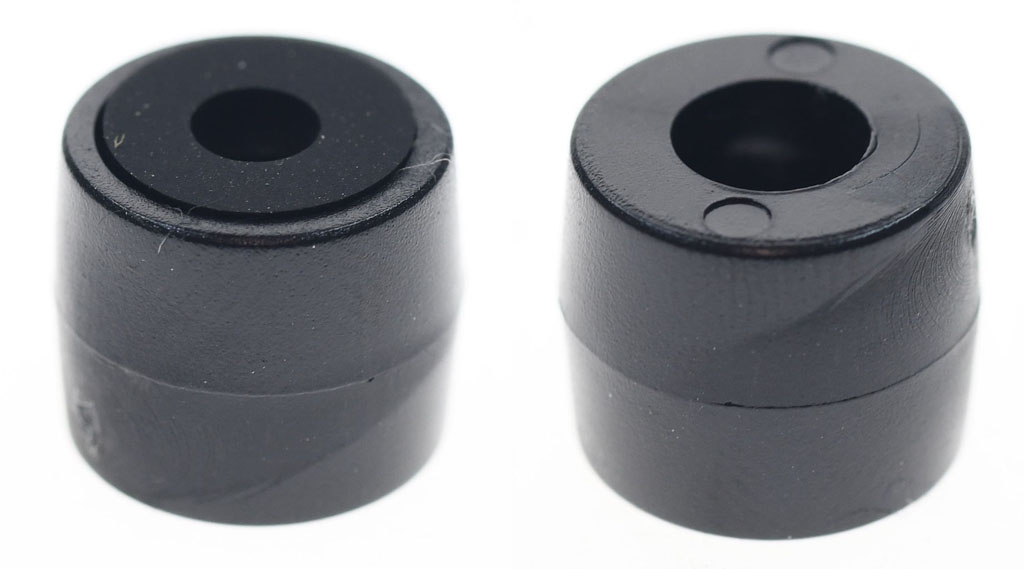

▼塑膠套管(J)，其中一面有橡膠墊片，安裝於AMD平台時橡膠墊朝上(左)，安裝於Intel平台時橡膠墊朝下(右)

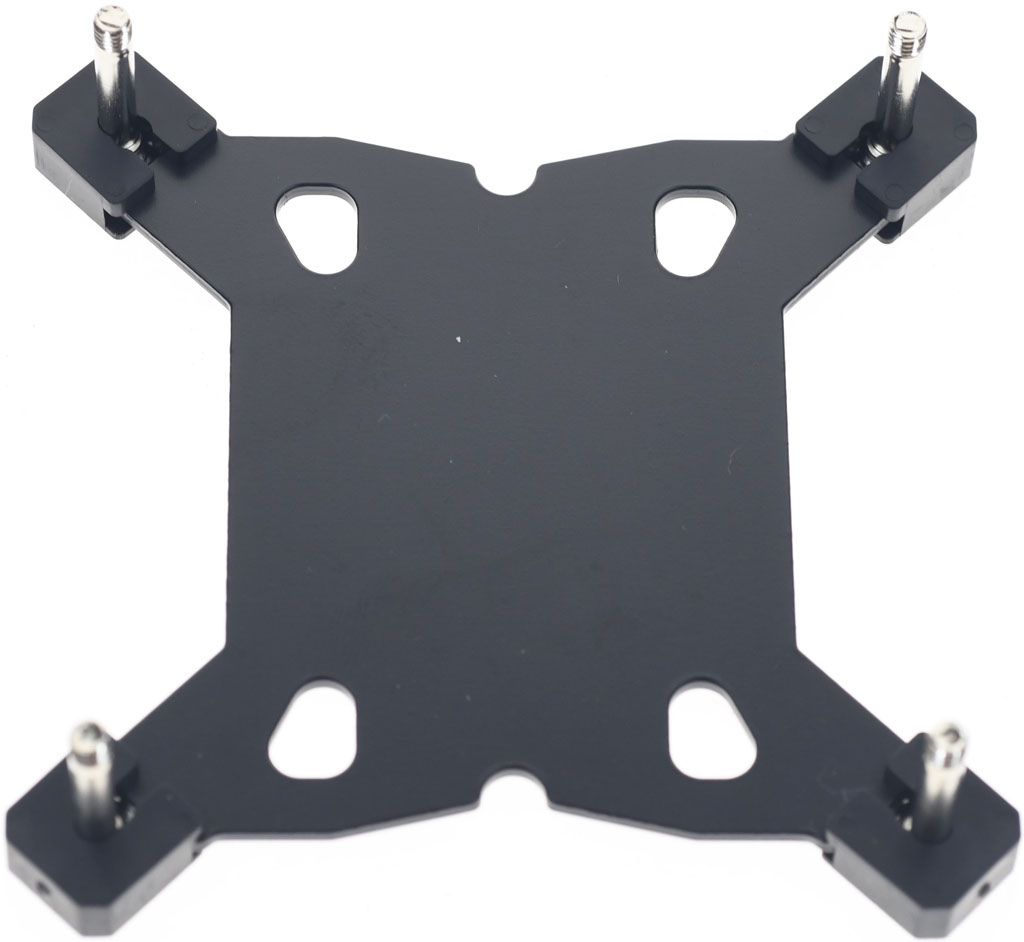

▼Intel LGA1700/115x背板(C)，可對應Intel LGA1700及LGA115x平台安裝使用

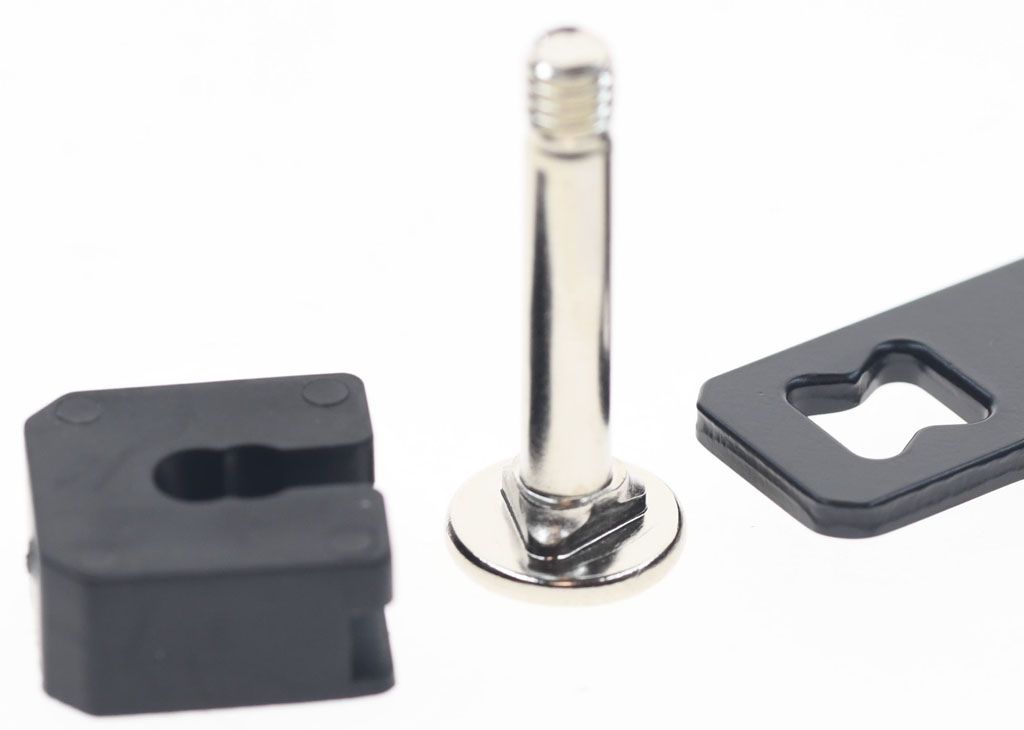

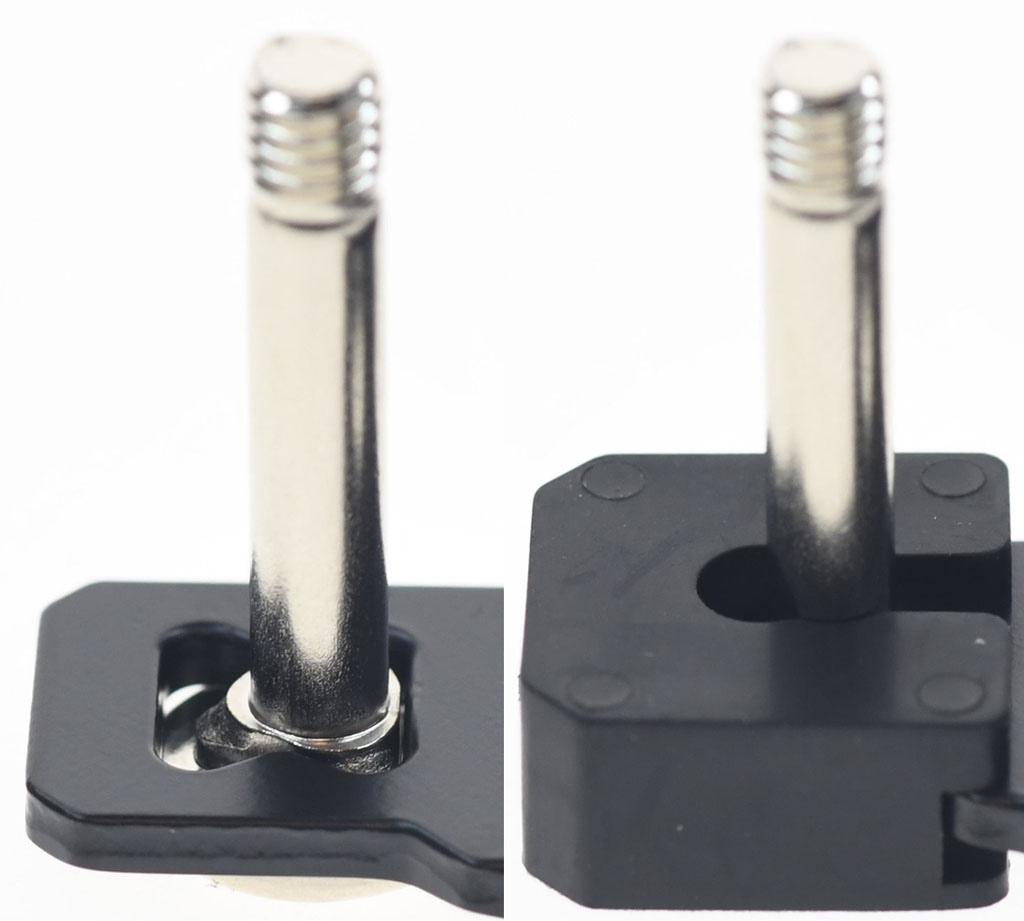

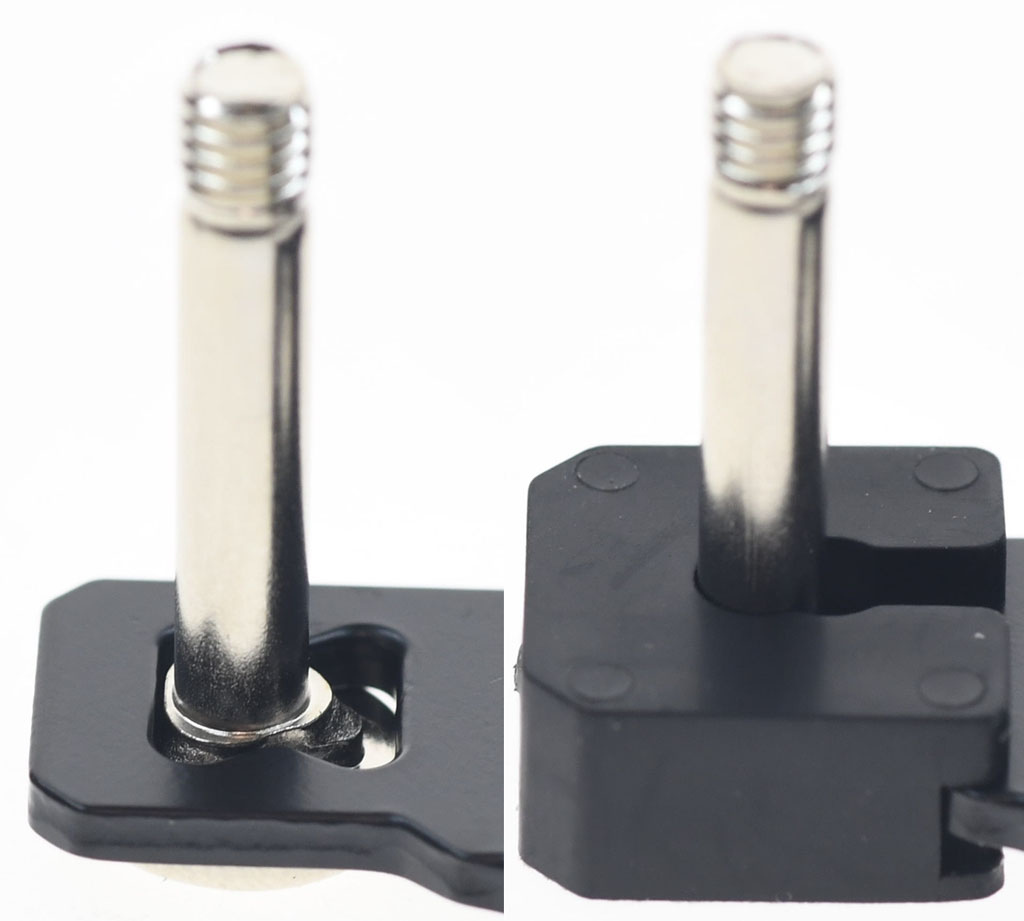

▼背板四個角各有1個固定橡膠套及1支螺柱，螺柱底部有三角形凸面，背板四個角則有沙漏型開孔
▼將螺柱三角形凸面朝沙漏型開孔內側裝，為對應LGA115x平台使用，確認螺柱底部平面已平貼背板後，套回固定橡膠套即可固定螺柱

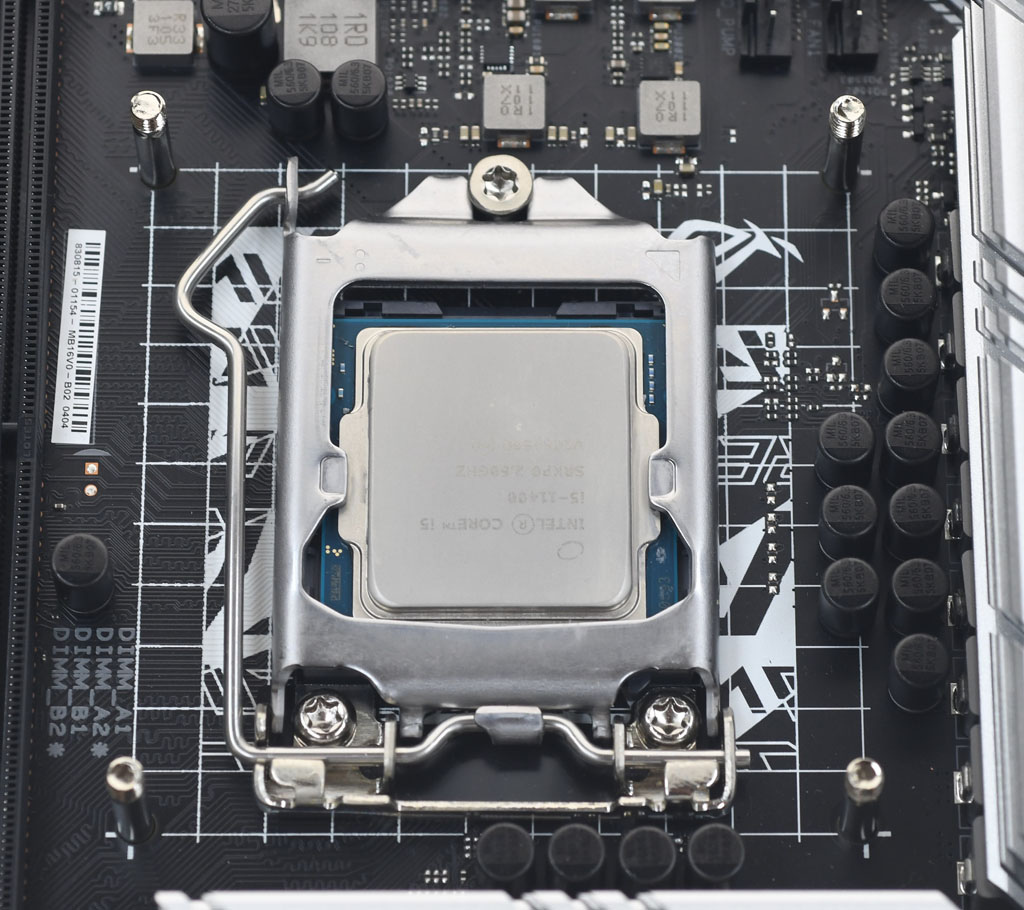

▼將調整好的Intel LGA1700/115x背板(C)的螺柱對準主機板背面散熱器孔位放入，注意背板開孔處需對準處理器扣具底板螺絲鎖點位置(安裝示範主機板：ROG STRIX B560-A GAMING WIFI)

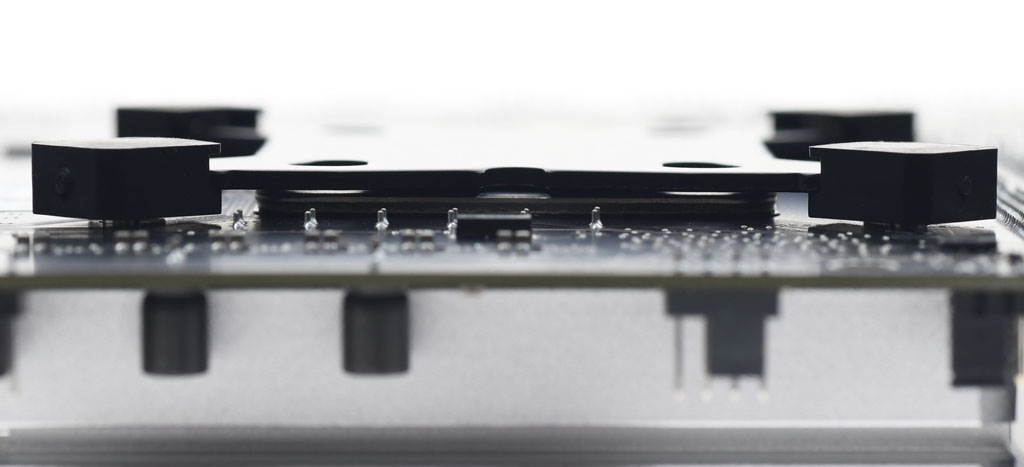

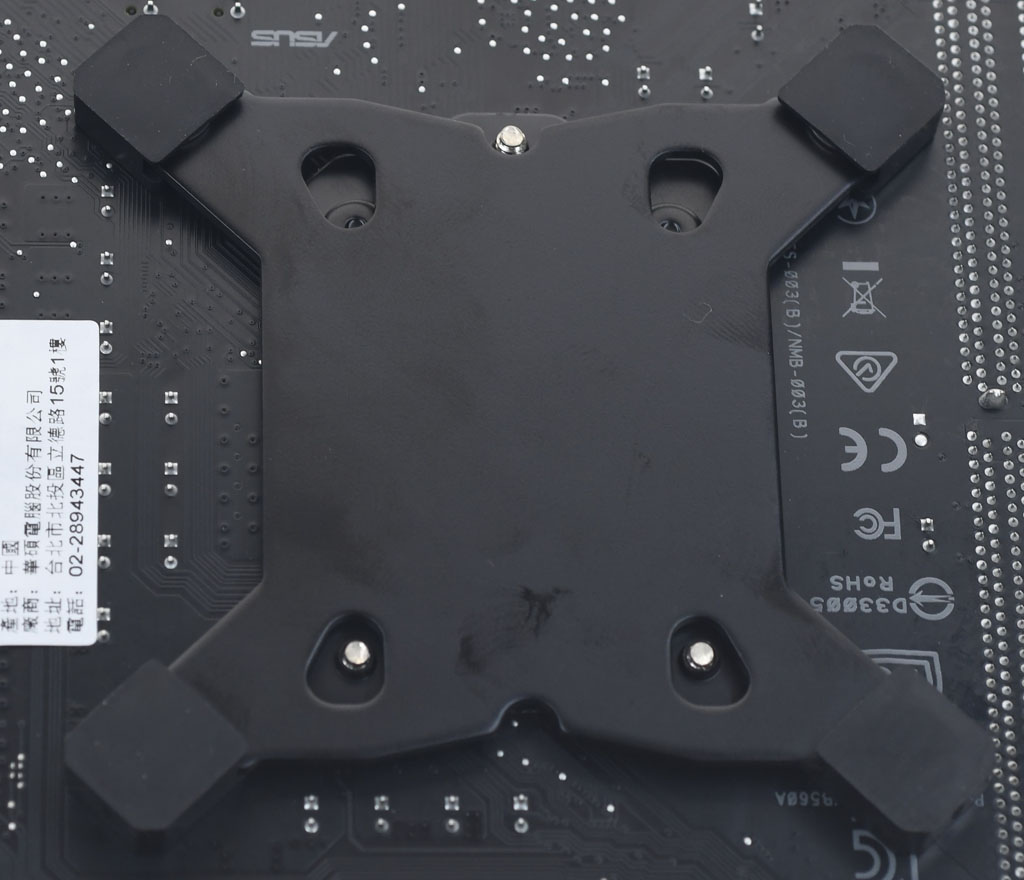

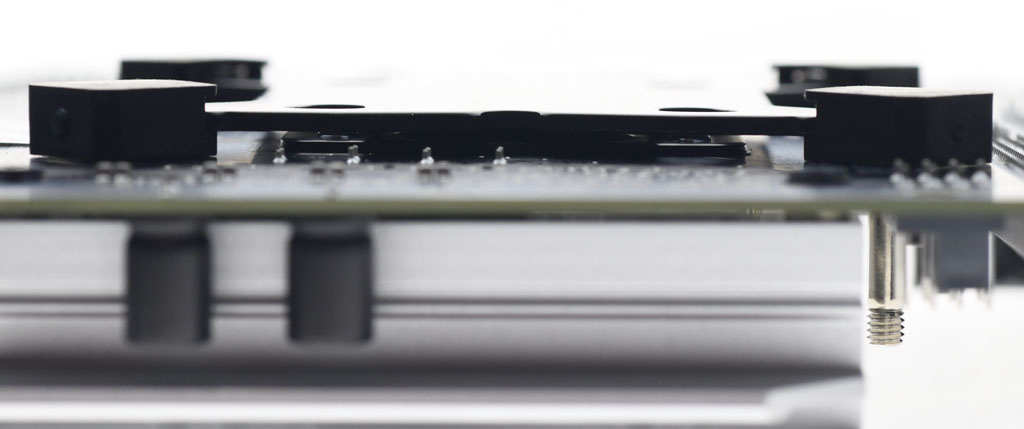

▼從側面看確認Intel LGA1700/115x背板(C)是否正確安裝

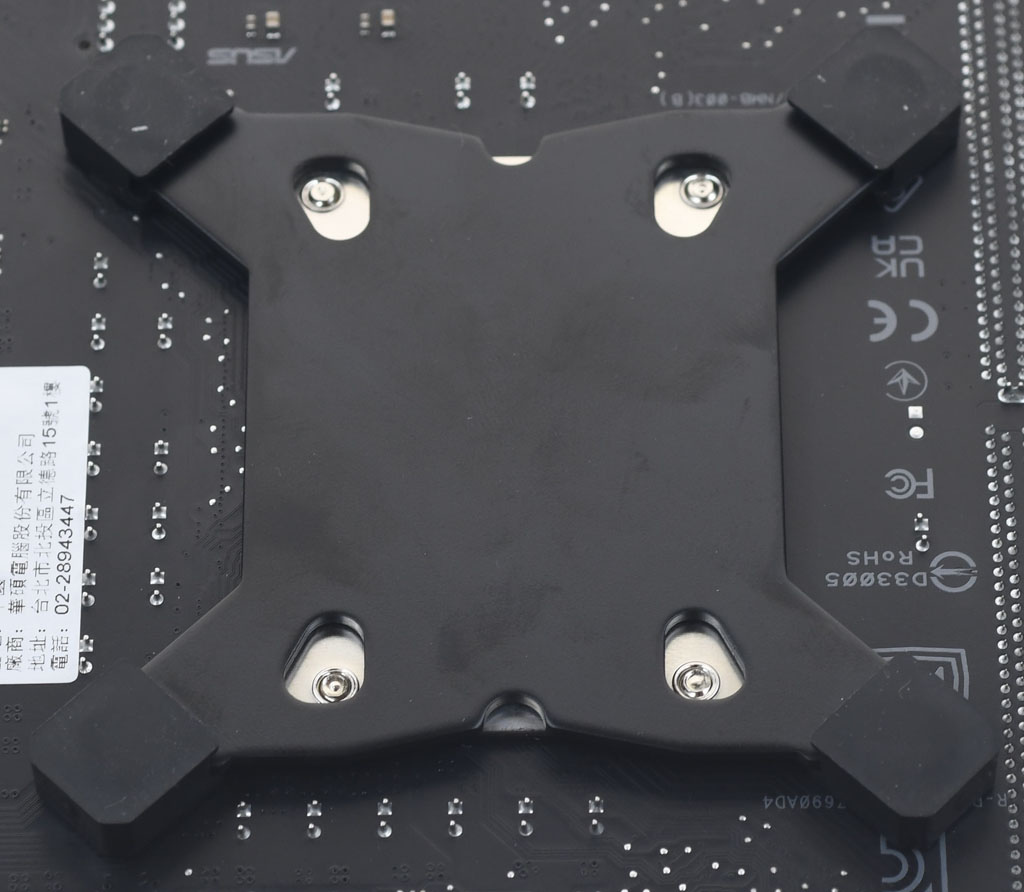

▼背板正確安裝後，主機板正面散熱器孔位會露出4支高度相同的螺柱
▼將塑膠套管(J)橡膠墊朝下，套入主機板正面散熱器孔位4支螺柱
▼放上2片Intel LGA20xx/15xx/AMD托架(H)，注意托架安裝方向

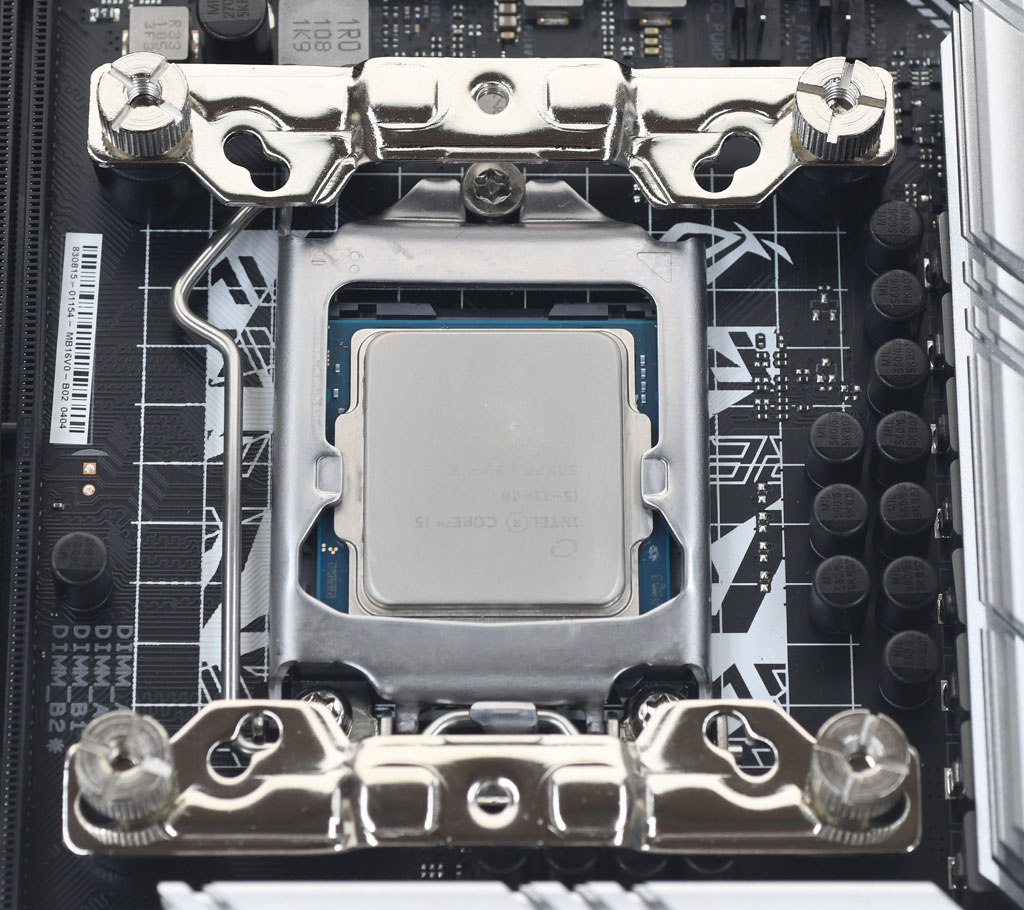

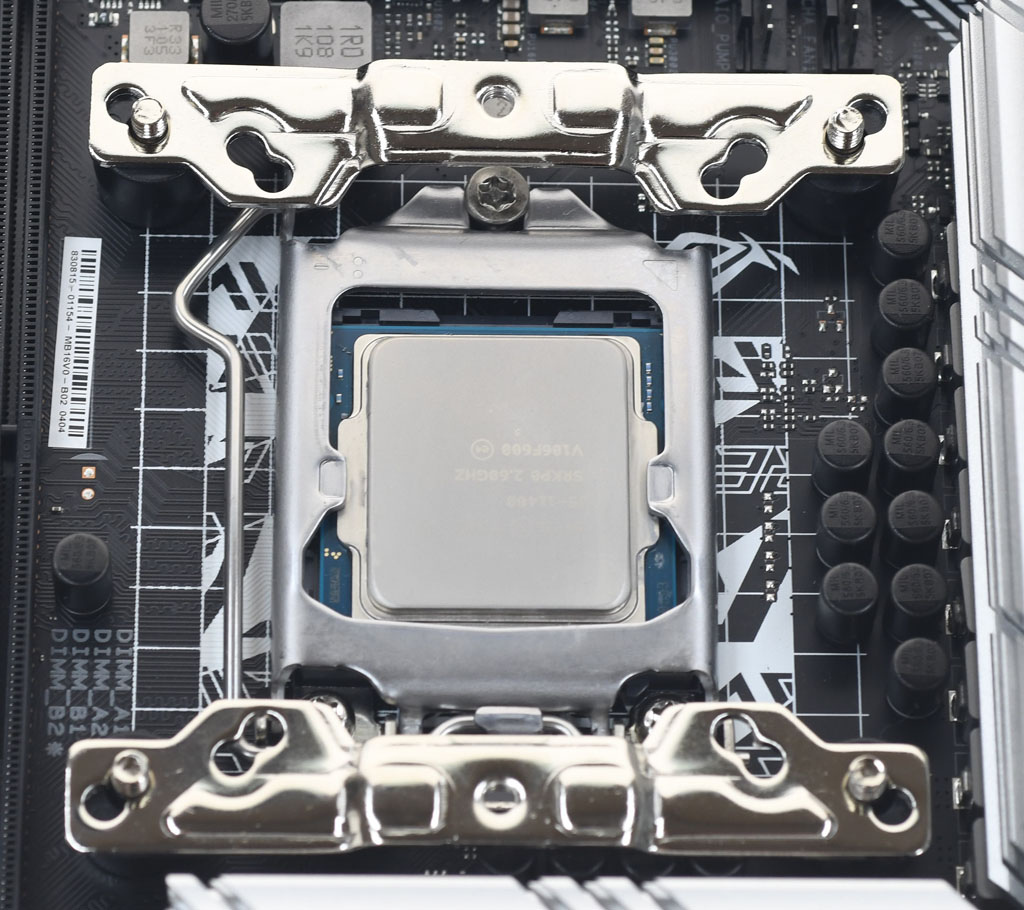

▼鎖上4顆Intel背板托架固定手轉螺絲(K)，注意不要過度逼緊
▼安裝前先確認散熱器不會與主機板上較高的元件(如VRM散熱片)發生干涉。確認完成後取下散熱器，處理器表面清潔後塗上散熱膏，注意量不可過多或過少。放上散熱器前要記得先撕除散熱器處理器接觸面保護膜，將壓板上的彈簧螺絲對準托架上的鎖點，用螺絲起子採輪流方式(轉幾圈後就換轉另一個)將2個彈簧螺絲鎖到底，不可一次就將單邊螺絲鎖到底

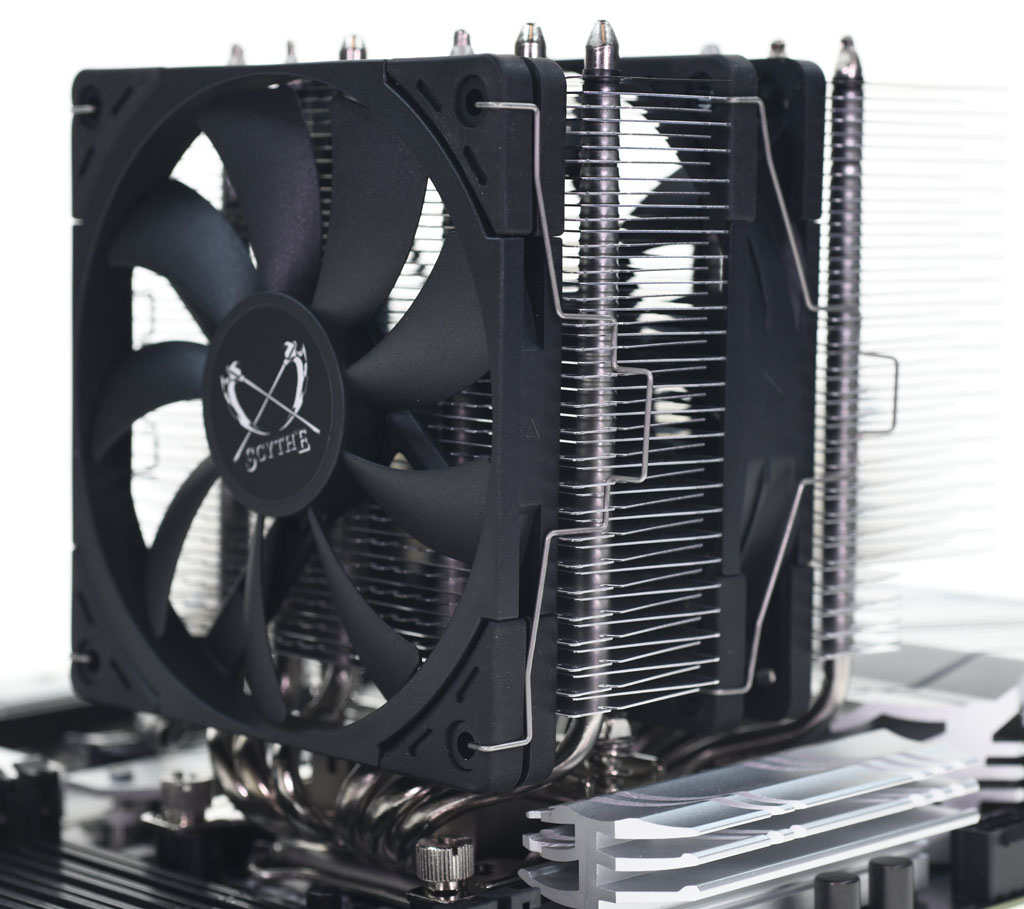

▼LGA115x平台散熱器安裝完成側面圖

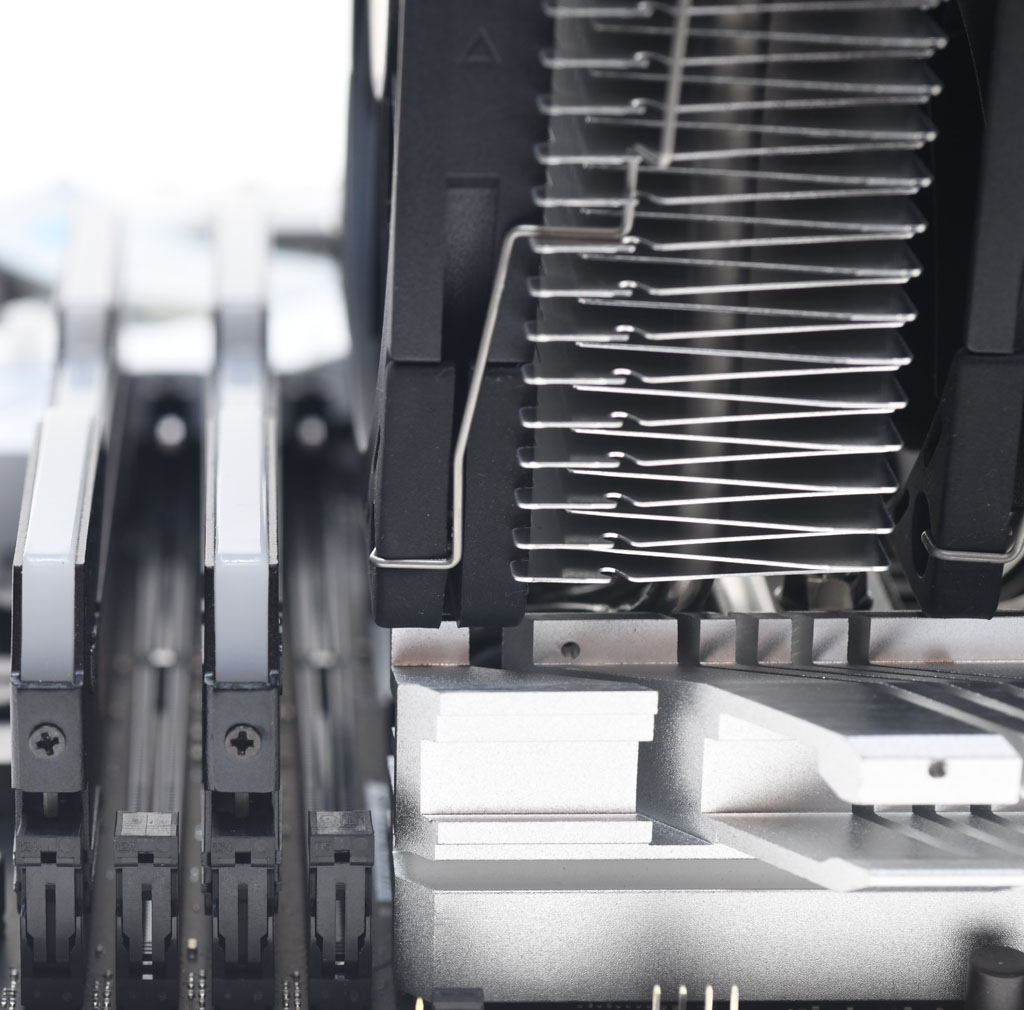

▼安裝於LGA115x平台時，前塔風扇/鋼絲扣與記憶體插槽之間距離的示意圖
▼將螺柱三角形凸面朝沙漏型開孔外側裝，為對應LGA1700平台使用，確認螺柱底部平面已平貼背板後，套回固定橡膠套即可固定螺柱
▼將調整好的Intel LGA1700/115x背板(C)的螺柱對準主機板背面散熱器孔位放入，注意背板開孔處需對準處理器扣具底板螺絲鎖點位置(安裝示範主機板：ROG STRIX Z690-A GAMING WIFI D4)
▼從側面看確認Intel LGA1700/115x背板(C)是否正確安裝

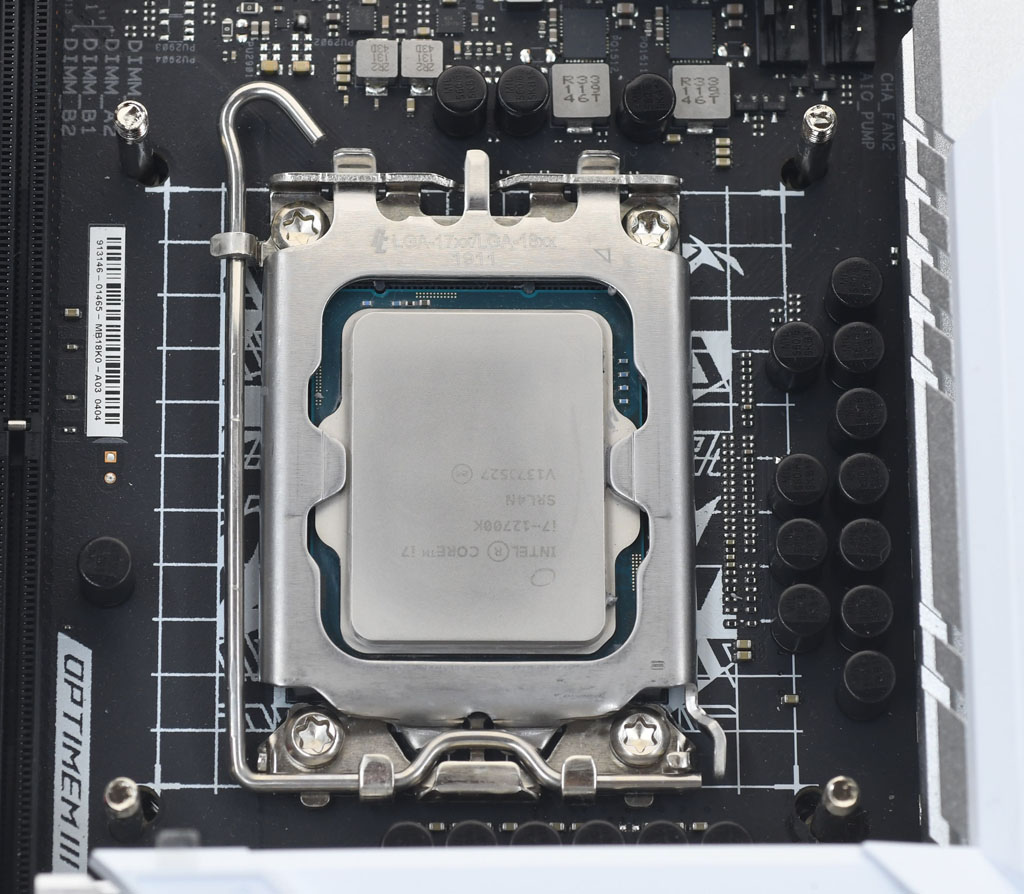

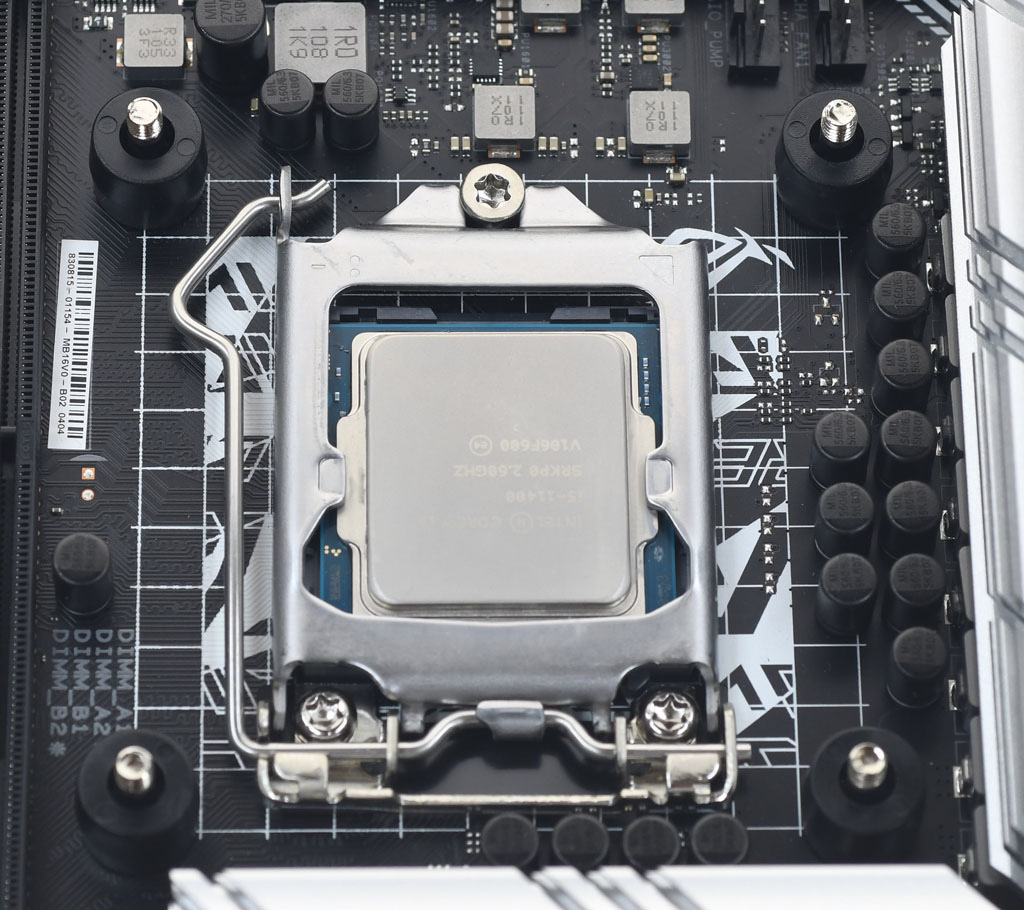

▼背板正確安裝後，主機板正面散熱器孔位會露出4支高度相同的螺柱

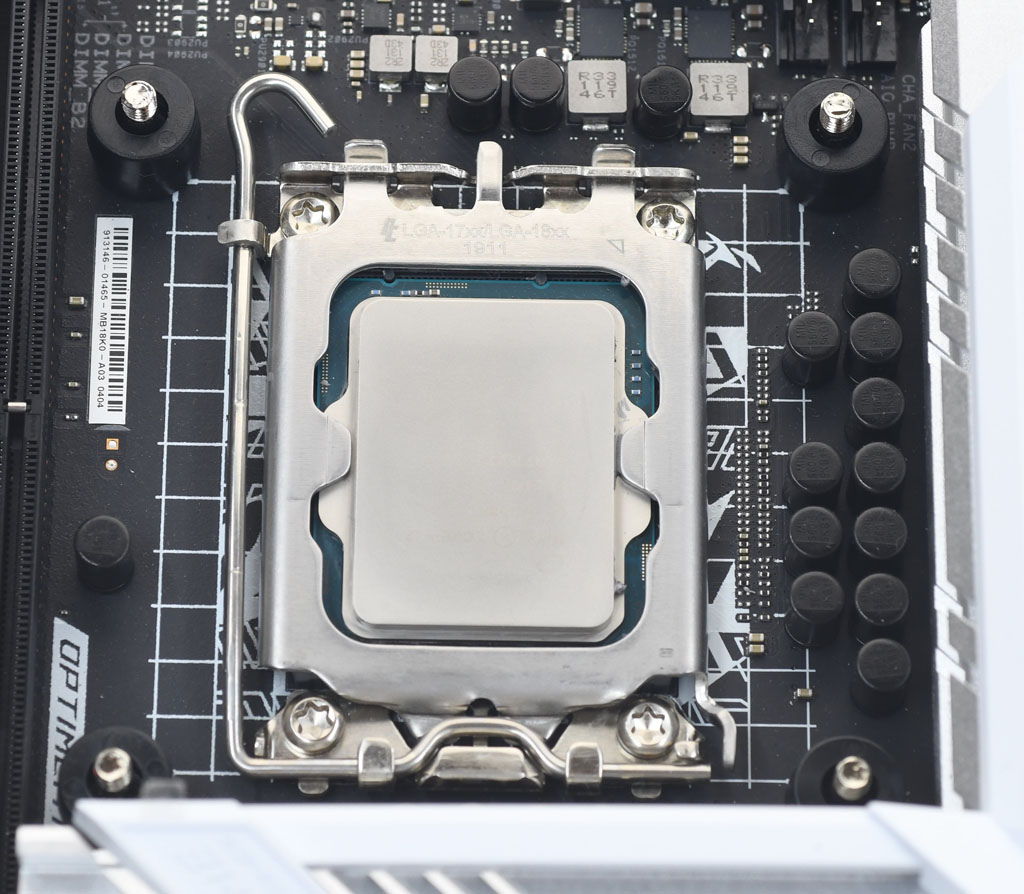

▼將塑膠套管(J)橡膠墊朝下，套入主機板正面散熱器孔位4支螺柱

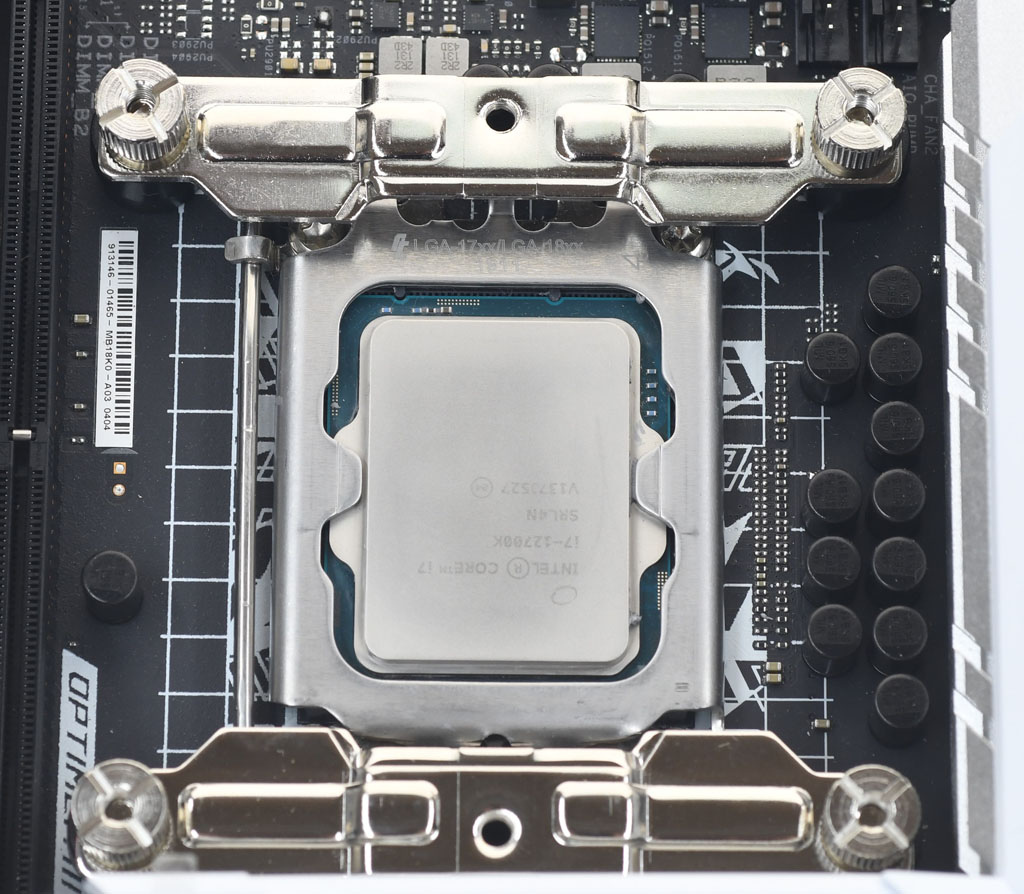

▼放上2片Intel LGA1700托架(I)，注意托架安裝方向

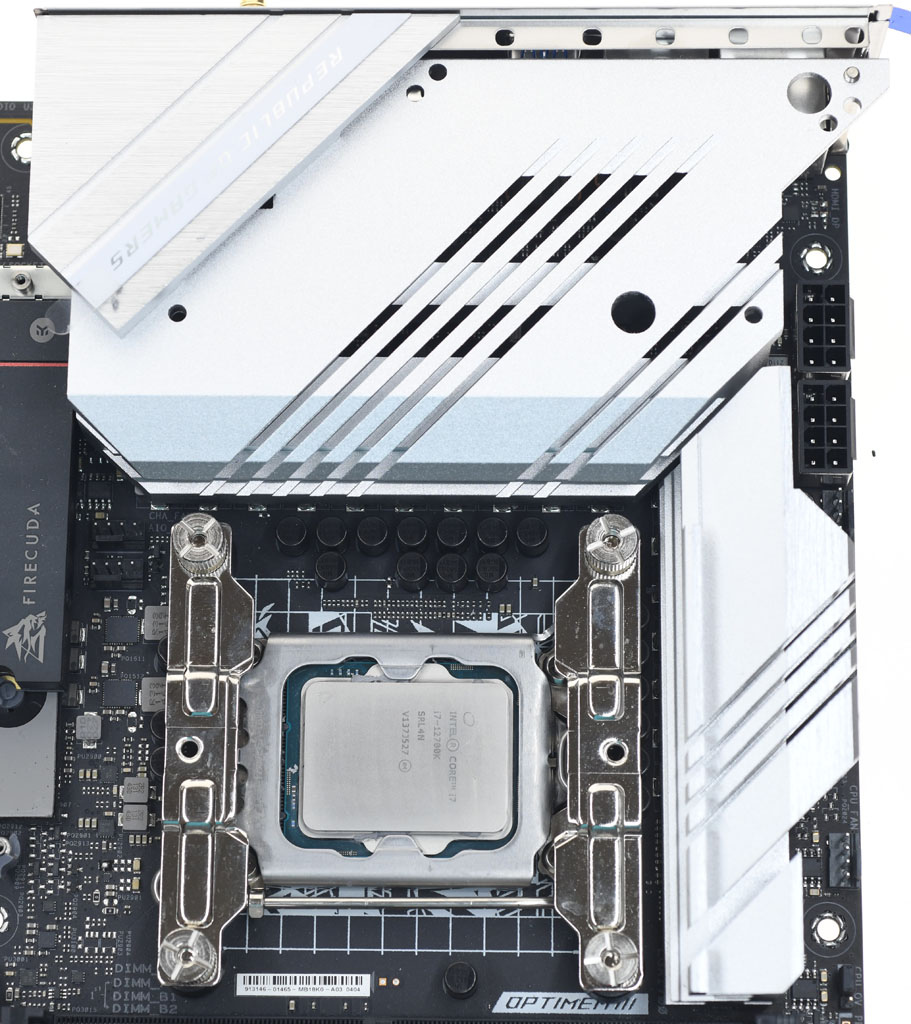

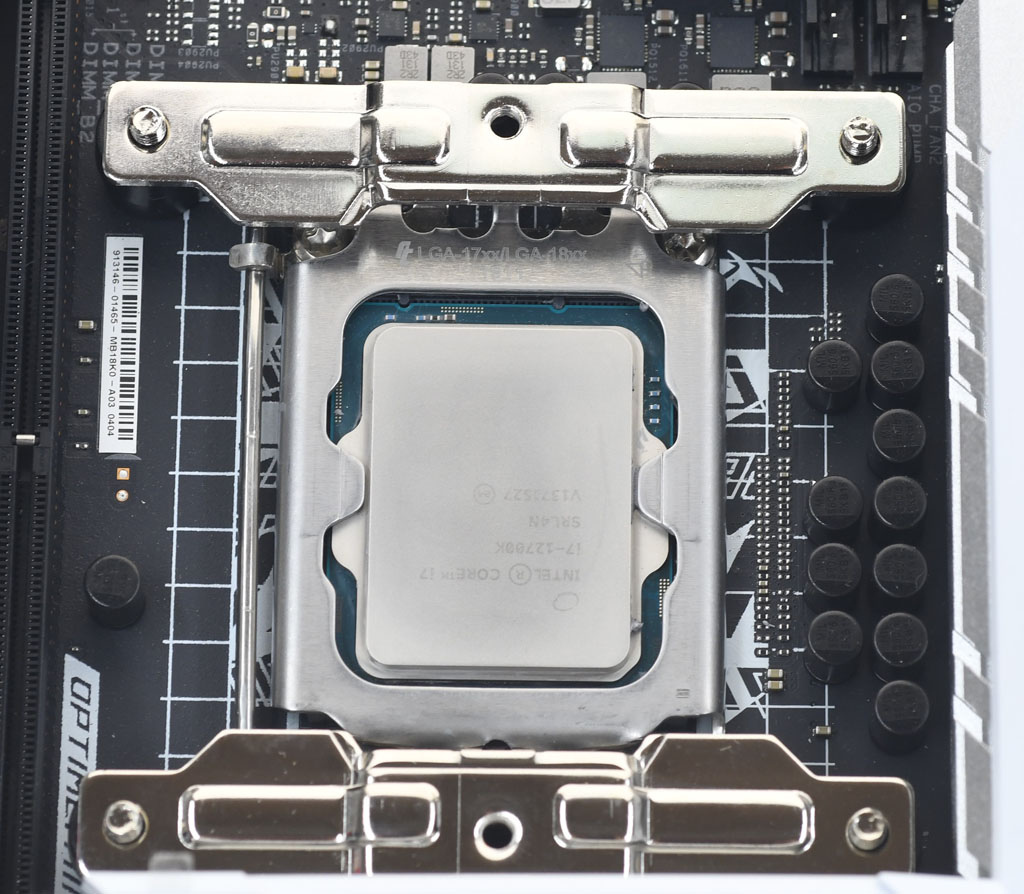

▼鎖上4顆Intel背板托架固定手轉螺絲(K)，注意不要過度逼緊

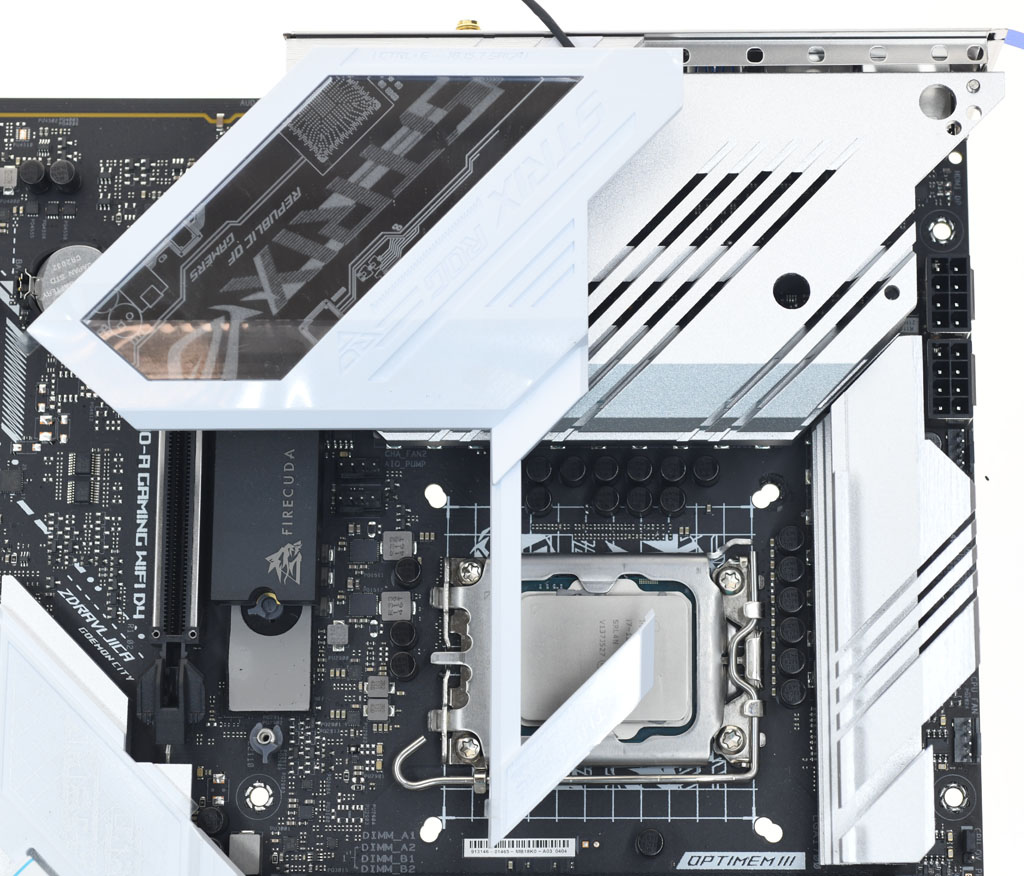

▼安裝前先確認散熱器是否會與主機板上較高的元件(如VRM散熱片)發生干涉，因ROG STRIX Z690-A GAMING WIFI D4的CPU VRM散熱器上白色裝飾蓋高度較高，與散熱器熱導管發生干涉(紅色箭頭)，無法安裝

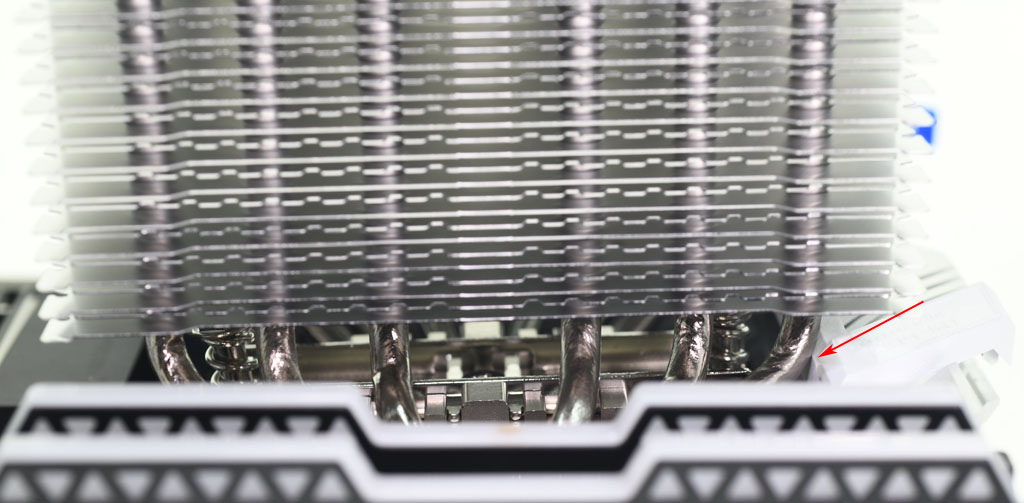

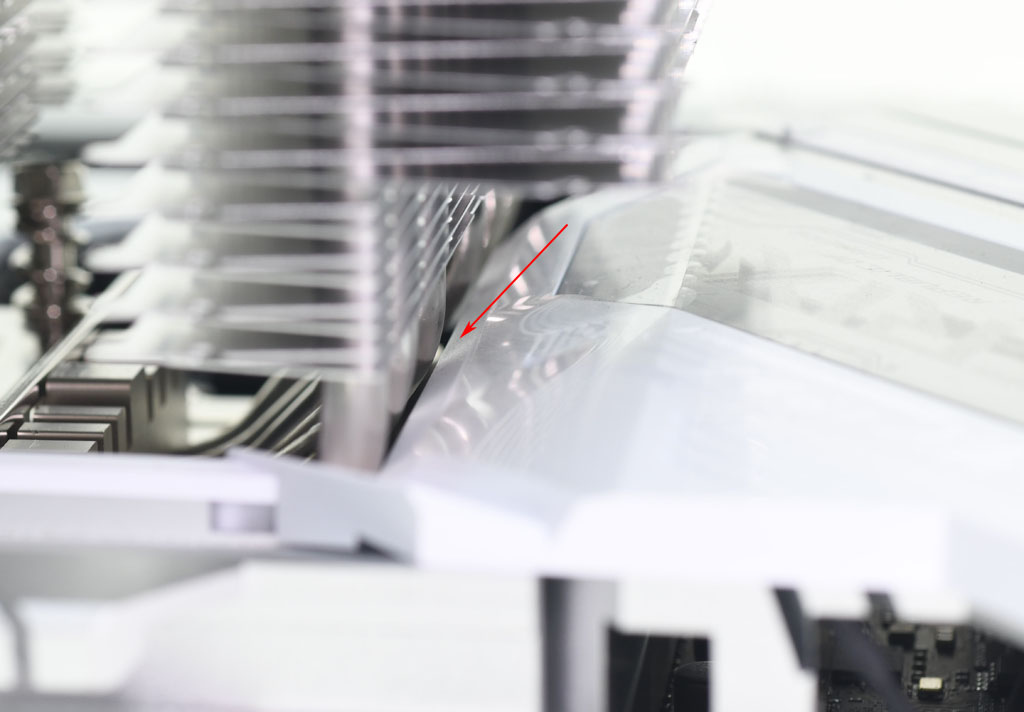

▼散熱器尚未下壓固定，後方VRM散熱片上白色飾蓋已經與散熱器熱導管十分接近(紅色箭頭)
▼一般建議無法安裝時就不要硬上，不過抱持著實驗精神嘗試排除干涉元件，因為ROG STRIX Z690-A GAMING WIFI D4的白色飾蓋是透過螺絲鎖在VRM散熱片上，拆卸VRM散熱片及飾蓋燈光接頭以後，就可將固定螺絲鬆開並取下飾蓋，再將VRM散熱片裝回
▼取下VRM散熱片白色飾蓋的ROG STRIX Z690-A GAMING WIFI D4，雖然看起來比較醜，但VRM金屬散熱片完全露出，散熱會比較好
▼重新試裝散熱器，雖然熱導管仍會稍微接觸VRM散熱片，但散熱器已經可以完全下壓固定接觸處理器

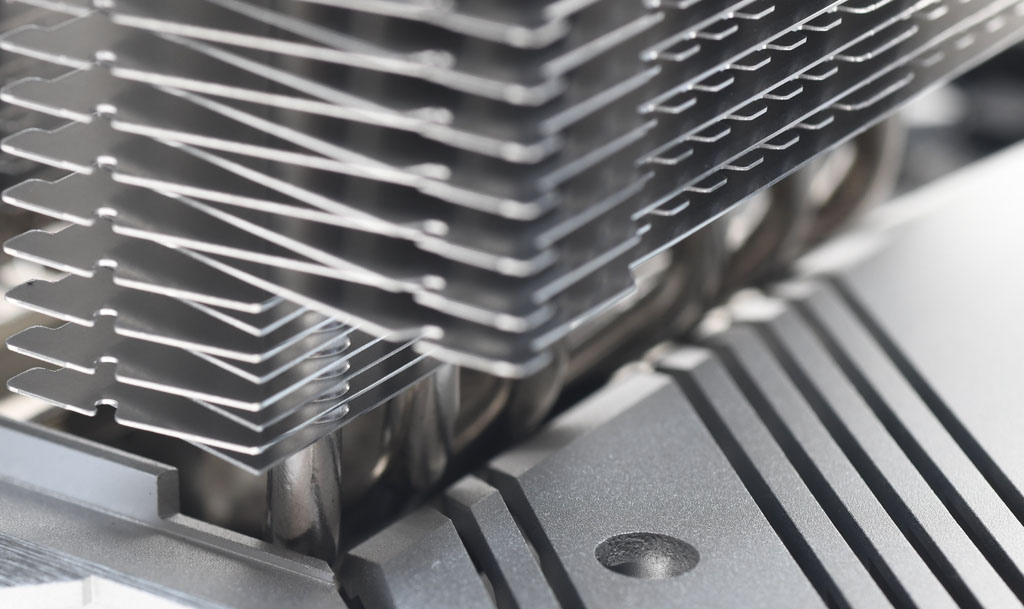

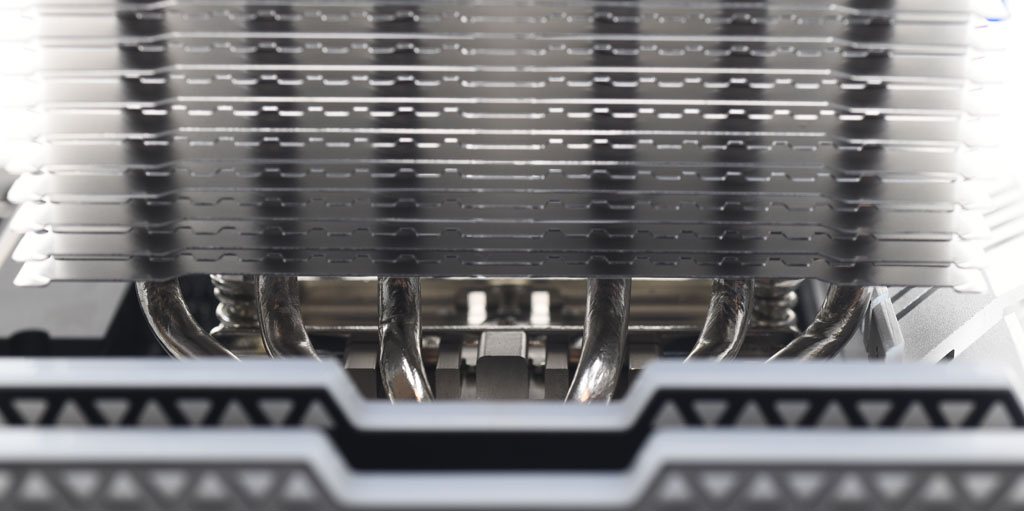

▼散熱器完全下壓固定後，散熱器熱導管與後方VRM散熱片之間仍有空隙
▼確認完成後取下散熱器，處理器表面清潔後塗上散熱膏，注意量不可過多或過少。放上散熱器前要記得先撕除散熱器處理器接觸面保護膜，將壓板上的彈簧螺絲對準托架上的鎖點，用螺絲起子採輪流方式(轉幾圈後就換轉另一個)將2個彈簧螺絲鎖到底，不可一次就將單邊螺絲鎖到底

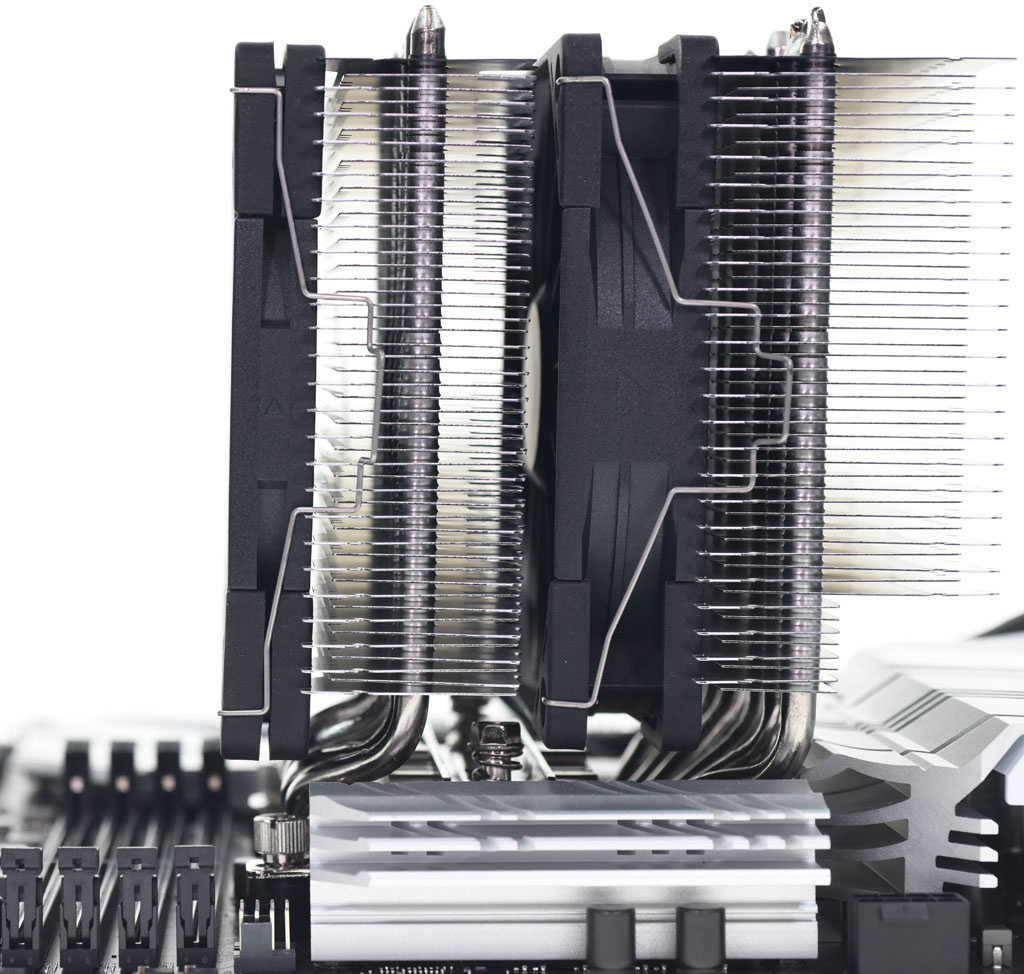

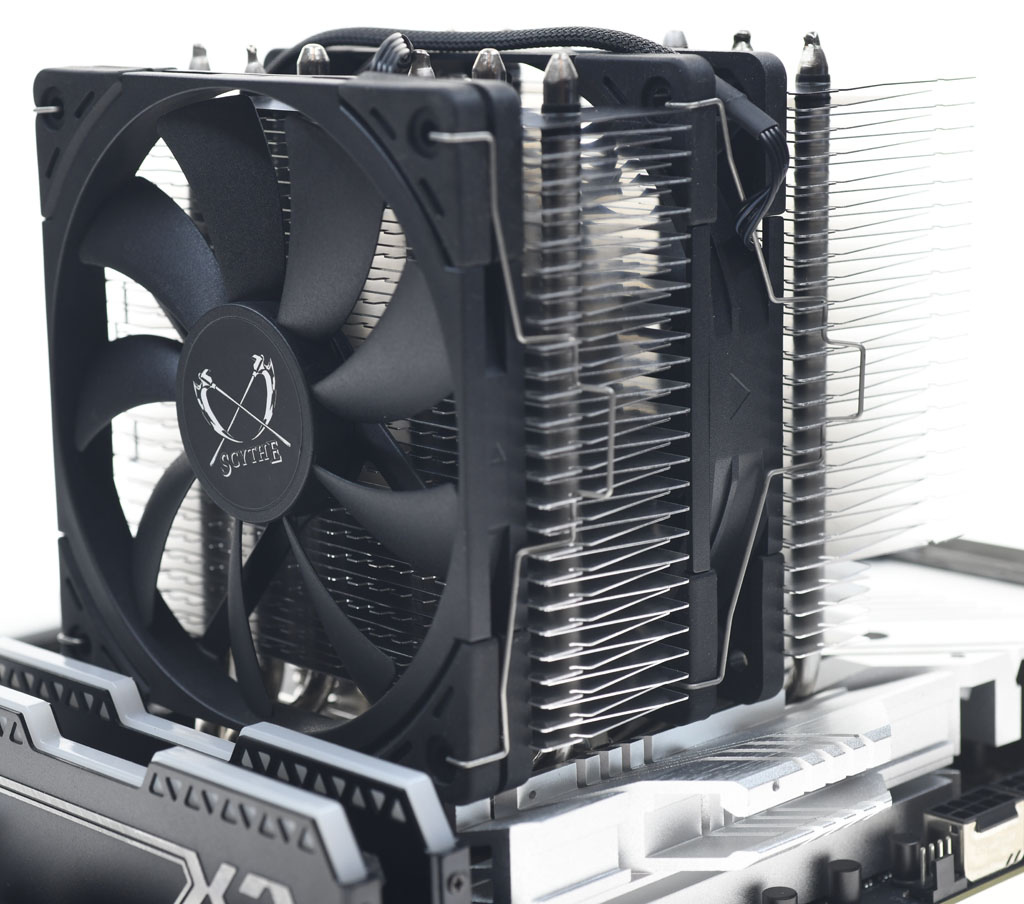

▼散熱器安裝於修改後ROG STRIX Z690-A GAMING WIFI D4主機板的側面圖

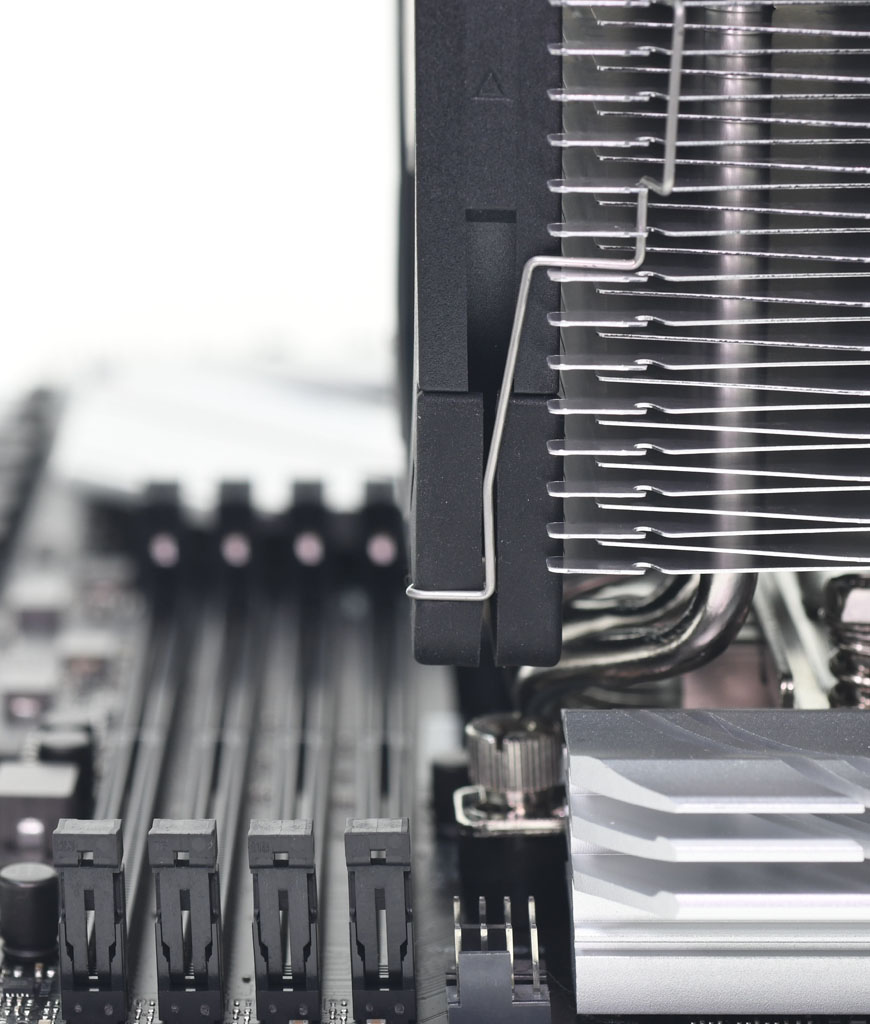

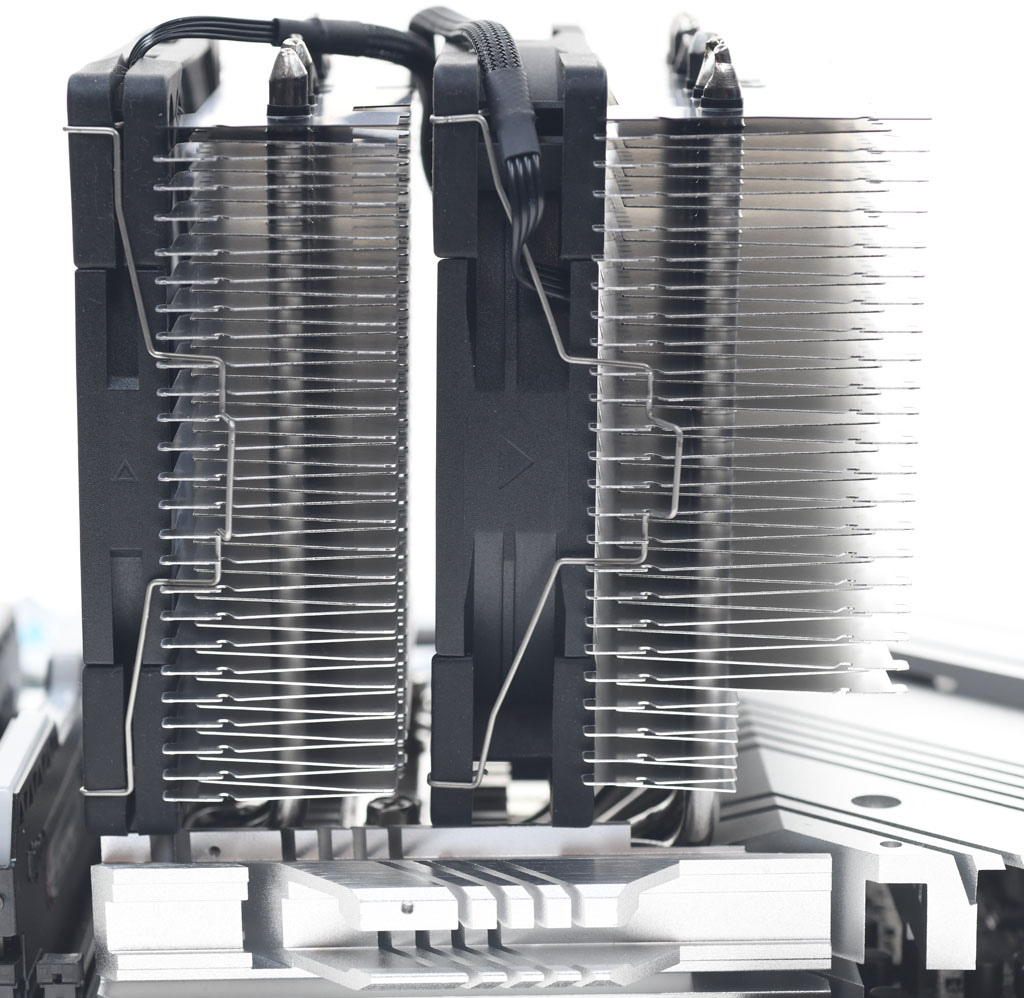

▼安裝於LGA1700平台時，前塔風扇/鋼絲扣與記憶體插槽之間距離的示意圖
以下進行上機測試，LGA1700測試平台配置如下：
主機板：ASUS ROG STRIX Z690-A GAMING WIFI D4
處理器：INTEL CORE i7-12700K
記憶體：tigo X3 DDR4-3600 8GB * 2
作業系統碟：Seagate FireCuda 530 1TB散熱片版
CPU風扇溫控模式採用主機板預設值”標準”
攝錄手機(三星S21+)橫放離風扇葉片30公分，噪音計麥克風放在風扇外框邊緣處，影片前幾秒是待機狀態運作聲音，之後是高負載運作狀態運作聲音

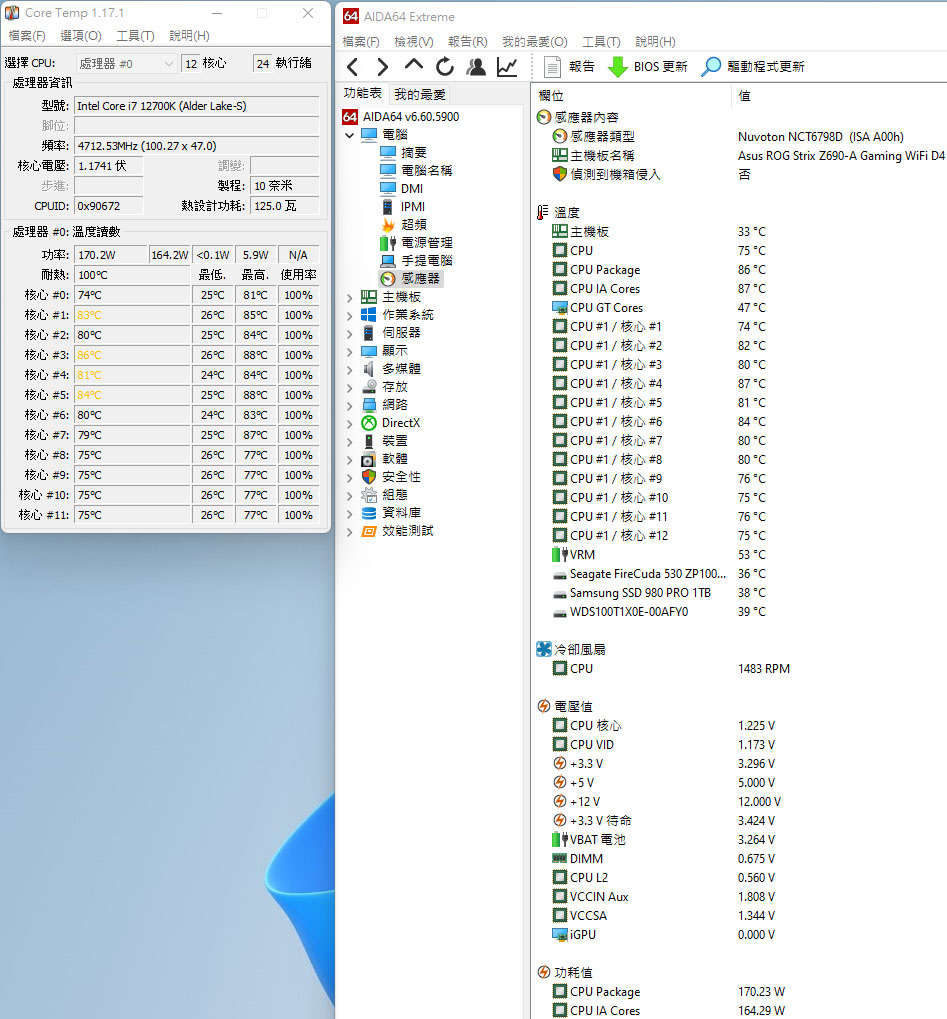

▼高負載下CORE TEMP畫面

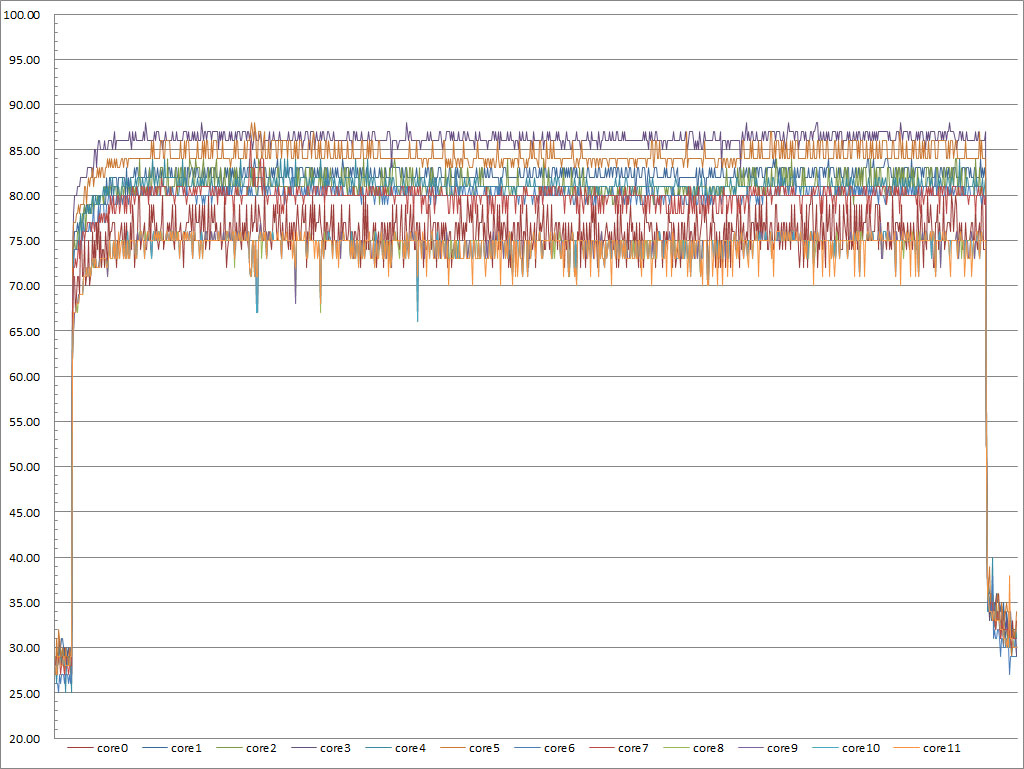

▼運作溫度記錄圖
▼待機狀態(前10秒)及高負載運作狀態(11秒後)運作聲音
結論：
Scythe鎌刀SCFM-2100風魔弐疾風版散熱器，將雙12公分風扇雙塔CPU散熱器的高度壓在15.45cm，H.P.M.S. IV扣具支援Intel LGA1700平台，新款Kaze Flex II 120mm PWM及Kaze Flex II 120mm Slim PWM風扇，採反向旋轉增加風壓，提升並集中氣流量，搭配雙塔大面積鰭片，增強散熱能力，雙塔偏移設計加上特定區域鰭片裁切處理，搭配前塔薄型風扇，避開主機板與記憶體的干涉，提高安裝相容性，憑購買發票，代理商提供三年保固
不過實際安裝於ASUS ROG STRIX Z690-A GAMING WIFI D4主機板時，散熱器熱導管部分與CPU VRM頂部飾蓋發生干涉，必須將VRM頂部飾蓋移除方可安裝散熱器
報告完畢，謝謝收看
