視博通SW300機殼特色：
●後鎖式固定無打孔強化玻璃透明側板，內部一覽無遺
●前方/頂部/電源艙網狀隔板/後方均有安裝風扇的位置，提供最多8顆120mm風扇安裝空間。前方預裝3顆120mm ARGB風扇，後方預裝1顆120mm ARGB風扇
●前方可裝最大360mm一體式水冷散熱排，頂部可裝最大280mm一體式水冷散熱排
●除7個標準擴充槽外，另外配置2個顯示卡直立安裝用擴充槽
●前方配置快拆式面板濾網，頂部配置磁吸式過濾網，底部配置嵌入式過濾網
●可從頂部重置/燈光按鈕切換內建預設燈效，也能與支援ARGB主機板連動控制
●頂置式I/O面板提供2個USB3.2 Gen1 Type-A及1個USB3.2 Gen2 Type-C
●下方可拆卸式固定架可安裝2顆3.5吋硬碟或是1顆3.5吋硬碟加1顆2.5吋SSD，固定架具備2種安裝位置，不裝固定架時也可裝1顆3.5吋硬碟
●底板上活動式固定板可安裝1顆3.5吋硬碟或是2顆2.5吋SSD，活動式固定板亦可安裝至電源艙網狀隔板
視博通SW300機殼規格：
本體尺寸：410x215x482mm
可安裝主機板種類：ATX、Micro ATX、ITX
前置I/O埠：2個USB3.2 Gen1 Type-A、1個USB3.2 Gen2 Type-C、耳機、麥克風
下方固定架3.5吋安裝空間：2個
下方固定架2.5吋安裝空間：1個(與3.5吋空間共用)
底板活動式固定板3.5吋安裝空間：1個
底板活動式固定板2.5吋安裝空間：2個(與3.5吋空間共用)
標準擴充槽：7個
顯卡直立擴充槽：2個
前方風扇安裝空間：3個120mm/140mm(預裝3個120mm ARGB風扇)
頂部風扇安裝空間：2個120/140mm
電源艙網狀隔板風扇安裝空間：2個120mm
後方風扇安裝空間：1個120mm(預裝1個120mm ARGB風扇)
過濾網：前方快拆式面板濾網，頂部磁吸式過濾網，底部嵌入式過濾網
可安裝CPU散熱器高度：最大163mm
可安裝顯卡長度：最大345mm
可安裝電源長度：最大190mm
前方可安裝水冷排尺寸：120/240/280/360mm(厚度小於55mm)
頂部可安裝水冷排尺寸：120/240/280(厚度小於55mm，會受到主機板上方元件及記憶體高度限制)
後方可安裝水冷排尺寸：120mm(厚度小於55mm)
▼此面外箱有商標、廠商網址、產品名稱、外觀單線圖、特色圖示
▼此面外箱有商標、廠商網址、單線圖結構各部說明、特色圖示
▼外箱左右兩側有商標、廠商網址、提把開口、產品名稱、規格表、產地、廠商資訊
▼視博通SW300機殼外觀，正面外框中央凸出的金屬網孔板為快拆式設計，其背後設有濾網，兩旁方形通風孔內有固定式濾網，左側配置後鎖式固定無打孔強化玻璃側板
▼金屬網孔板下方中央處有商標
▼按下正面外框頂部中央按鍵，可卸下前方快拆式金屬網孔板，快拆式金屬網孔板的背面有濾網
▼正面外框背面照，最上方為前方快拆式金屬網孔板鎖定機構，兩旁方形通風孔內有固定式濾網
▼取下正面外框後的樣子，風扇安裝在外側，可安裝3個120/140mm風扇，水冷排可裝到360mm(厚度小於55mm)，配置長條形固定孔，已預裝3顆120mm ARGB風扇
▼機殼頂部網狀通風口配置磁吸式過濾網，可安裝2個120/140mm風扇，水冷排可裝到280mm(厚度小於55mm，會受到主機板上方元件及記憶體高度限制)，配置長條形固定孔
▼位於機殼頂部右前方的縱置式I/O埠、按鈕與指示燈，由前(圖右)至後(圖左)分別是電源按鈕、電源/硬碟指示燈、重置/燈光按鈕、1個USB3.2 Gen1 Type-A(白)、麥克風3.5mm插座、耳機3.5mm插座、1個USB3.2 Gen1 Type-A(白)、1個USB3.2 Gen2 Type-C
▼機殼底部腳座有防滑墊，電源供應器進氣口及硬碟架底部進氣口配置一整片的嵌入式過濾網
▼機殼後方可安裝1個120mm風扇，水冷排可裝到120mm(厚度小於55mm)，配置長條形固定孔。下方電源供應器安裝位置提供兩種安裝方向孔位
▼7個標準擴充槽之間有支架，標準擴充槽上方護蓋整合顯示卡直立安裝用的2個擴充槽，7個標準擴充槽採用可重複使用的擋板，2個垂直擴充槽採用一次性擋板，擴充槽擋板上有通風開孔
▼左側配置後鎖式固定無打孔透明強化玻璃側板，機殼內部一覽無遺

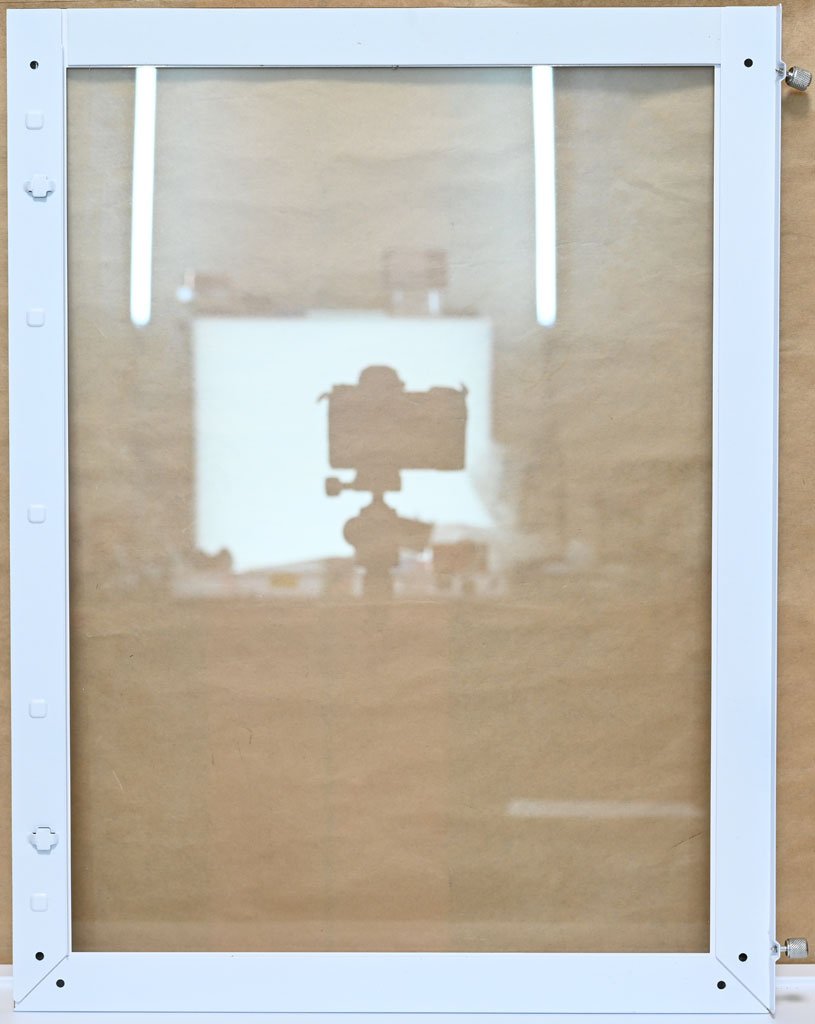

▼透明強化玻璃側板背面左/右/下方黏貼強化用金屬條
▼機殼左側面結構，主機板/介面卡安裝區與電源艙採隔離設計，維持內部整潔。底板上方/前方、電源艙上方網狀隔板都設有穿線開孔，底板前方2個穿線開口有橡膠護套

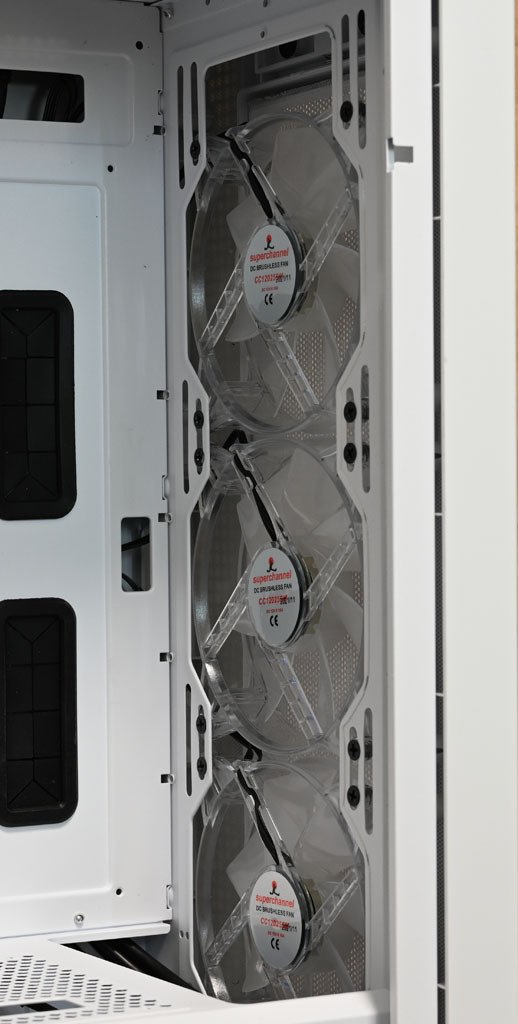

▼從機殼內部看，前方風扇由內側鎖上螺絲固定。下方電源艙隔板前端有60x145mm的開口以容納水冷排
▼電源艙隔板開口處可以看到電源側面，電源艙頂部隔板為網狀設計，並設置穿線開口，網狀區域有規劃2個120mm風扇安裝鎖點
▼後方預裝1個120mm ARGB風扇，主機板安裝底板上方鏤空，方便拆裝CPU散熱器背板
▼120mm ARGB風扇，乳白色扇葉搭配透明外框，外框中央貼紙有商標、型號、製造日期、電壓/電流，風扇電源線路為3pin，燈光控制3pin ARGB線路公母頭各1，公頭的插針有保護蓋
▼鬆開手轉螺絲，打開機殼右側側板
▼撥開線組後可清楚看到機殼右側面結構
▼機殼底部最前端的固定孔位及鎖點，3.5吋/2.5吋固定架配置兩種安裝位置(紫色框、水藍色框)，還有一組3.5吋固定用螺絲孔(紅色箭頭)。3.5吋/2.5吋固定架透過4個橡膠套環固定在安裝孔內，橡膠套環往大孔方向滑動可鬆脫取出，放入後往小孔方向滑動可固定，中央安裝孔左邊的小洞是鎖定用螺絲孔
▼3.5吋/2.5吋固定架兩種安裝位置示意圖(上/中)，不裝固定架可提供最大的電源供應器安裝空間(下)
▼即使不裝3.5吋/2.5吋固定架時，也可用鎖點安裝1顆3.5吋硬碟
▼3.5吋/2.5吋固定架裝在最前面的安裝位置時，安裝長度160mm的ATX電源供應器後，電源供應器最左邊與3.5吋/2.5吋固定架最右邊距離49mm。電源供應器與上方電源艙隔板距離5mm
▼底板右下有活動式2.5吋SSD/3.5吋硬碟固定板
▼鬆開手轉螺絲就可取下底板的活動式固定板，有3.5吋(紅色箭頭)及2.5吋(黃色箭頭)固定用螺絲孔
▼底板的活動式固定板可安裝1顆3.5吋硬碟(上圖)或2顆2.5吋SSD(下圖)
▼底板的活動式固定板亦可安裝在電源艙頂部隔板處
▼3.5吋/2.5吋固定架，頂部有3.5吋(紅色箭頭)及2.5吋(黃色箭頭)固定用螺絲孔
▼3.5吋/2.5吋固定架可安裝2顆3.5吋硬碟(上圖)或1顆2.5吋SSD加1顆3.5吋硬碟(下圖)
▼燈光風扇控制板，提供6個3pin ARGB插頭(LED1至LED6)、2個3pin接頭(LED7/LED8)及6個風扇3pin插頭(FAN1至FAN6)，可連接機殼重置/燈光開關至SW接點(紅色箭頭)切換內建燈光模式、開啟/關閉燈光，也可連接支援ARGB的主機板連動控制。6個風扇的轉速可透過外部輸入PWM信號進行控制。最下方有取電用SATA電源接頭
▼控制板接出機殼風扇轉速控制用4pin PWM信號接頭(上)及主機板連動用3pin ARGB母頭(下)
▼機殼連接線組，A為電源開關，B為硬碟指示燈，C為電源指示燈，D為重置/燈光開關，E為耳機麥克風插座連接線，F為USB3.2 Gen1 Type-A連接線組19pin接頭，G為USB3.2 Gen2 Type-C連接線組20pin Type-E接頭
▼配件盒內有說明書、塑膠束帶(A)、蜂鳴器(B)、電源/介面卡螺絲(C)、主機板銅柱(D)、3.5吋硬碟螺絲(E)、主機板銅柱/2.5吋SSD螺絲(F)、USB-A埠防塵橡膠塞(G)、3.5mm插孔防塵橡膠塞(H)、銅柱拆裝套筒(I)、介面卡擋板(J)
▼燈光控制板預設燈效模式示範：
不錯的點：
◆前方/頂部/電源艙網狀隔板/後方可提供最多8顆120mm風扇安裝空間，前方預裝3顆120mm ARGB風扇，後方預裝1顆120mm ARGB風扇，前方水冷排尺寸可裝到360mm，頂部水冷排尺寸可裝到280mm
◆前方配置快拆式面板濾網，頂部配置磁吸式過濾網，拆裝清潔方便
◆可從頂部重置/燈光控制按鈕切換內建預設燈效，也能與支援ARGB主機板連動控制
◆除7個標準擴充槽外，另外配置2個顯示卡直立安裝用擴充槽
◆下方可拆卸式固定架可安裝2顆3.5吋硬碟或是1顆3.5吋硬碟加1顆2.5吋SSD，固定架具備2種安裝位置，不裝固定架時也可裝1顆3.5吋硬碟。底板上活動式固定板可安裝1顆3.5吋硬碟或是2顆2.5吋SSD，活動式固定板亦可安裝至電源艙網狀隔板
◆頂置式I/O面板提供2個USB3.2 Gen1 Type-A及1個USB3.2 Gen2 Type-C
◆隨附Type-A埠/3.5mm插孔防塵橡膠塞、蜂鳴器
可改進的點：
◆底部配置嵌入式過濾網，拆裝較不方便
◆重置/燈光控制按鈕功能只能擇一使用(重置或是燈光控制)
◆所有3.5吋/2.5吋安裝位置均採螺絲固定
◆少了USB3.2 Gen2 Type-C防塵橡膠塞
報告完畢，謝謝收看
