INFINITE MEGA Alpha A351機殼特色：
●活動絞鍊及磁吸固定無打孔強化玻璃透明側板，開啟方便
●前方/頂部/後方均有安裝風扇的位置，提供最多6顆120mm風扇安裝空間。前方預裝2顆200mm固定顏色發光風扇，後方預裝1顆140mm固定顏色發光風扇
●前方可裝最大360mm一體式水冷散熱排，頂部可裝最大240mm一體式水冷散熱排
●除7個標準擴充槽外，另外配置3個顯示卡直立安裝用擴充槽
●前方/頂部均配置磁吸式過濾網，底部配置嵌入式過濾網
●可從頂部獨立燈光控制按鈕開啟/關閉風扇燈光
●頂置式I/O面板提供2個USB3.2 Gen1 Type-A及1個USB3.2 Gen2 Type-C，USB3.2 Gen1 Type-A具備9pin及19pin兩種接頭，依主機板配置擇一使用，並附上USB3.2 Gen1內接19pin轉USB3.2 Gen2 Type-C內接20pin Type-E轉接頭
●下方可拆卸式硬碟架可安裝2顆3.5吋硬碟或是1顆3.5吋硬碟加1顆2.5吋SSD，即使未裝硬碟架，仍可安裝1顆3.5吋硬碟
●底板前端可安裝2顆2.5吋SSD，底板上活動式固定架可安裝1顆2.5吋SSD
INFINITE MEGA Alpha A351機殼規格：
本體尺寸：390x230x460mm
可安裝主機板種類：ATX、Micro ATX、ITX
前置I/O埠：2個USB3.2 Gen1 Type-A、1個USB3.2 Gen2 Type-C、耳機、麥克風
下方硬碟架3.5吋安裝空間：2個
下方硬碟架2.5吋安裝空間：1個(與3.5吋空間共用)
底板前端2.5吋安裝空間：2個
底板活動架2.5吋安裝空間：1個
標準擴充槽：7個
顯卡直立擴充槽：3個
前方風扇安裝空間：3個120/140mm或2個200mm(預裝2個200mm固定顏色發光風扇)
頂部風扇安裝空間：2個120/140mm
後方風扇安裝空間：1個120/140mm(預裝1個140mm固定顏色發光風扇)
過濾網：前方/頂部磁吸式過濾網，底部嵌入式過濾網
可安裝CPU散熱器高度：最大190mm
可安裝顯卡長度：最大340mm
前方可安裝水冷排尺寸：240/280/360mm
頂部可安裝水冷排尺寸：240mm(會受到主機板上方元件及記憶體高度限制)
後方可安裝水冷排尺寸：120/140mm
▼此面外箱有商標、產品名稱、代理商網址、外觀單線圖、特色圖示
▼此面外箱有商標、產品名稱、單線圖結構各部說明、代理商網址
▼外箱左右兩側有商標、產品名稱、提把開口、後方/左側面單線圖、規格表、產地
▼INFINITE MEGA Alpha A351機殼外觀，正面配置黑色金屬網孔板，左側配置活動鉸鍊及磁吸式固定的強化玻璃側板
▼黑色金屬網孔板可直接看到內部風扇，下方中央處有商標
▼正面外框背面照
▼取下正面外框後的樣子，風扇安裝在外側，可安裝3個120/140mm風扇，水冷排可裝到360mm，配置長條形固定孔，已預裝2顆200mm固定顏色發光風扇
▼機殼頂部網狀通風口配置磁吸式過濾網，可安裝2個120/140mm風扇，水冷排可裝到240mm(受到主機板上方元件及記憶體高度限制)，配置長條形固定孔
▼位於機殼頂部前方的橫置式I/O埠、按鈕與指示燈，由左至右分別是電源按鈕、電源/硬碟指示燈、重置按鈕、燈光按鈕、1個USB3.2 Gen1 Type-A(藍)、耳機3.5mm插座、麥克風3.5mm插座、1個USB3.2 Gen1 Type-A(藍)、1個USB3.2 Gen2 Type-C
▼機殼底部腳座有防滑墊，電源供應器進氣口配置嵌入式過濾網。底部最前端除了3.5吋/2.5吋硬碟架的鎖定螺絲(綠色箭頭)外，還有一組3.5吋固定用螺絲孔(紅色箭頭)
▼機殼後方可安裝1個120/140mm風扇，水冷排可裝到140mm，配置圓形固定孔。下方電源供應器安裝位置僅提供單一安裝方向孔位
▼7個標準擴充槽之間有支架，標準擴充槽上方護蓋整合顯示卡直立安裝用的2個擴充槽，每個擴充槽均採用一次性擋板，擴充槽擋板上有通風開孔
▼正面面板左側有進氣口，左側強化玻璃側板其中一邊安裝鉸鍊，另一邊安裝折疊式把手，讓側板可以像門一樣開關，並透過磁吸方式固定。搬動機殼前為了避免強化玻璃側板意外開啟，最好額外黏貼固定
▼把手表面採電鍍處理，拉環為折疊式設計
▼鉸鍊為活動式，打開後將側板往上提，就可分離
▼強化玻璃側板左右兩邊黏貼強化用金屬條，其中一邊(圖左)有2個磁吸固定用磁鐵，不過磁鐵未設置緩衝墊，關上側板時要注意避免磁吸力道過強導致強化玻璃承受過大應力。兩側金屬條有折邊，覆蓋住強化玻璃左右邊緣與角落處，可避免遭受撞擊，但強化玻璃上下邊緣中間部分未受保護，取放時仍需注意避免直接撞擊此處
▼機殼左側面結構，主機板/介面卡安裝區與電源艙採隔離設計，維持內部整潔。底板上方/前端、電源艙上方隔板都設有穿線開孔，底板前端穿線開口有橡膠護套
▼從機殼內部看，前方風扇附上一片磁吸式過濾網。下方電源艙隔板前端有39x143mm的開口，可容納水冷散熱排
▼電源艙隔板開口處可以看到電源側面，電源艙頂部隔板設置穿線開口
▼後方預裝1個140mm固定顏色發光風扇，主機板安裝底板上方鏤空，方便拆裝CPU散熱器背板
▼200mm固定顏色發光風扇，乳白色扇葉搭配黑色外框，外框中央貼紙有商標、SPEED FAN字樣、電壓/電流
▼140mm固定顏色發光風扇，乳白色扇葉搭配黑色外框，外框中央貼紙有商標、SPEED FAN字樣、電壓/電流
▼正面面板右側有進氣口
▼鬆開手轉螺絲，打開機殼右側側板

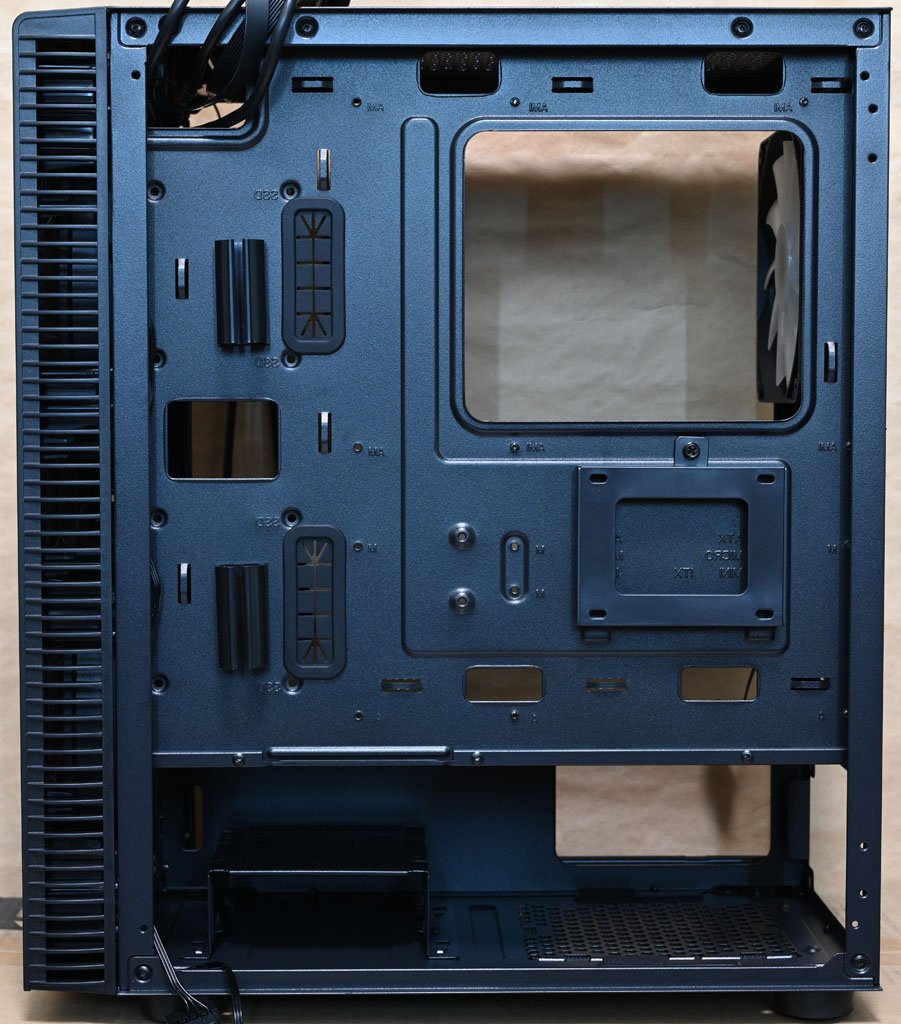

▼撥開線組後可清楚看到機殼右側面結構，底板前端穿線開孔橡膠護套左側有2個線路固定套管
▼3.5吋/2.5吋硬碟架拆除底部固定螺絲後可移除，不裝硬碟架可提供最大的電源供應器安裝空間
▼即使不裝3.5吋/2.5吋硬碟架時，也可用鎖點安裝1顆3.5吋硬碟
▼安裝長度160mm的電源供應器後，電源供應器最左邊與3.5吋/2.5吋硬碟架最右邊距離45mm。電源供應器與上方電源艙隔板距離11mm
▼底板前方有2個2.5吋安裝位置，因為螺絲孔略為凸出，所以安裝在正面的2.5吋SSD不會直接壓到橡膠護套
▼底板右下有1個活動式2.5吋固定架
▼鬆開固定螺絲就可取下活動式固定架，固定架可安裝1顆2.5吋SSD
▼3.5吋/2.5吋硬碟架，頂部有3.5吋(紅色箭頭)及2.5吋(黃色箭頭)固定用螺絲孔
▼3.5吋/2.5吋硬碟架可安裝2顆3.5吋硬碟(上圖)或1顆2.5吋SSD加1顆3.5吋硬碟(下圖)
▼機殼連接線組，1為燈光控制開關，2為電源開關，3為重置開關，4為電源指示燈，5為硬碟指示燈，6為耳機麥克風插座連接線、7為機殼頂部USB3.2 Gen2 Type-C連接線組的20pin Type-E接頭
▼機殼頂部USB3.2 Gen1 Type-A連接線組具備9pin(上)及19pin(下)兩種接頭，可依照主機板提供的連接埠類型擇一連接使用(不可同時使用)
▼每顆風扇都有一個大4P公母頭，但是接了三條線，其中一條線接+12V，另外兩條線接在GND上
▼其中1顆200mm風扇除了大4P公母頭外，還多一條開關線路(下)，用來連結機殼燈光控制開關控制燈光開啟/關閉
▼橘色大4P公母頭，針腳只有接+12V與一支GND，上面貼上”POWER”標籤表示用來連接電源供應器
▼因為風扇的第三條線是燈光控制線，若是把風扇的大4P公母頭直接接上電源供應器大4P接頭，則燈光會恆亮，必須先串接所有風扇的大4P公母頭，並搭配1顆具備開關線路的風扇，再使用橘色大4P公母頭讓+12V及1條GND線路通過，才可以用機殼開關控制燈光開啟/關閉。如下圖所示，3個風扇的大4P公母頭串接後，最後加上橘色大4P公母頭，電源供應器的大4P接頭插入橘色大4P公母頭。可以看到3個大4P公母頭串接起來後佔用不少空間，考驗整線及空間配置功力
▼配件有說明書、蜂鳴器(A)、USB3.2 Gen1內接19pin轉USB3.2 Gen2 Type-C內接20pin Type-E轉接頭(B)、電源/介面卡螺絲(C)、主機板銅柱(D)、3.5吋硬碟螺絲(E)、主機板銅柱/2.5吋SSD螺絲(F)、塑膠束帶(G)
不錯的點：
◆活動絞鍊及磁吸固定無打孔強化玻璃透明側板，開啟方便，金屬支架包覆玻璃左右邊緣，增加防護性
◆前方/頂部/後方可提供多達6顆120mm風扇安裝空間，前方預裝2顆200mm固定顏色發光風扇，後方預裝1顆140mm固定顏色發光風扇，前方水冷排尺寸可裝到360mm，頂部水冷排尺寸可裝到240mm
◆前方/頂部均配置磁吸式過濾網，拆裝清潔方便
◆可從頂部獨立燈光控制按鈕開啟/關閉風扇燈光
◆除7個標準擴充槽外，另外配置3個顯示卡直立安裝用擴充槽
◆下方可拆卸式硬碟架可安裝2顆3.5吋硬碟或是1顆3.5吋硬碟加1顆2.5吋SSD，即使未裝硬碟架，仍可安裝1顆3.5吋硬碟，底板前端可安裝2顆2.5吋SSD，底板上活動式固定架可安裝1顆2.5吋SSD
◆頂置式I/O面板提供2個USB3.2 Gen1 Type-A及1個USB3.2 Gen2 Type-C，USB3.2 Gen1 Type-A具備9pin及19pin兩種接頭，依主機板配置擇一使用，並附上USB3.2 Gen1內接19pin轉USB3.2 Gen2 Type-C內接20pin Type-E轉接頭
◆隨附蜂鳴器
可改進的點：
◆底部配置嵌入式過濾網，拆裝較不方便
◆側板強化玻璃左右邊與角落雖有金屬支架包覆，但上下邊仍為裸露無防護，取放時需注意避免直接撞擊上下邊
◆擴充槽均採用一次性擋板，拆卸後無法再使用
◆所有3.5吋/2.5吋安裝位置均採螺絲固定
◆所有風扇使用大4P公母頭串接，占用內部空間，考驗整線及空間配置功力
報告完畢，謝謝收看
