喬思伯JONSBO光影TW4-240 ARGB PLUS特色：
●支援Intel LGA1700/1200/115x/20xx/1366/775、AMD AM4/AM3+/AM3/AM2+/AM2/FM2+/FM2/FM1平台
●水冷頭的純銅處理器接觸面內部設置微鰭片，搭配低噪音高效率幫浦，降低運作聲音同時維持良好散熱性能
●全鋁合金材質240mm水冷散熱排，12管道密集散熱鰭片設計，最佳化冷卻性能
●EPDM+IIR乙烯丙烯橡膠+丁基橡膠複合管路，避免冷卻液蒸發洩漏，冷卻液免更換，提高耐用性
●水冷頭頂部鏡面面板及幻彩導光管內建RGB LED，支援主機板5V 3pin ARGB控制(若沒有連接主機板ARGB接頭時，會以預設燈效顯示)
●隨附2顆120mm四線PWM轉速控制5V 3pin ARGB液壓軸承風扇，九片葉片乳白色扇葉搭配中央RGB LED，其中一面風扇外框附帶防震橡膠墊，減小共振傳導噪音
●台灣代理提供三年保固
喬思伯JONSBO光影TW4-240 ARGB PLUS產品規格：
相容CPU平台：Intel LGA1700/1200/115x/20xx/1366/775、AMD AM4/AM3+/AM3/AM2+/AM2/FM2+/FM2/FM1
水冷頭尺寸：66.7x91x46.5mm
幫浦噪音：小於30dBA
幫浦轉速：2500RPM±10%
幫浦電源：3pin 12V
幫浦功率：3.6W
水冷排尺寸：L274xW120xH27mm
水冷排材質：鋁
水管長度：340mm
水管直徑：20.6mm
風扇數量：2個
風扇規格：120x120x25mm
轉速控制：4pin PWM
風扇轉速：800-1800RPM±10%
風扇風量：30.5-71CFM
風扇噪音：小於35.7dBA
風扇MTBF：40,000小時(環境溫度25℃)
風扇ARGB：3pin 5V
水管ARGB：3pin 5V
水冷頭ARGB：3pin 5V
▼外盒正面有商標、5V ARGB圖示、產品名稱、外觀圖
▼外盒背面有商標、產品名稱、支援平台、特色介紹、規格表
▼外盒上下側面有商標、產品名稱、5V ARGB、RGB SYNC、支援平台
▼外盒左右側面有商標、產品名稱、條碼、中文產品/廠商資訊、官方網址、產地、代理商/保固說明標籤
▼包裝內容，有喬思伯JONSBO光影TW4-240 ARGB PLUS一體式水冷本體(A)、2顆風扇(B)、1對2風扇4P分接線(C)、AMD托架(D)、INTEL托架(E)、VDG杜邦母頭轉ARGB公頭轉接線(F)、兩用背板彈簧手轉螺帽/墊圈(G)、散熱膏/刮刀(H)、冷排固定用短螺絲(I)、風扇固定用長螺絲(J)、托架固定螺絲(K)、兩用背板螺柱/固定環/套管(L)、LGA20xx用彈簧手轉螺絲(M)、兩用背板(N)、合格證(O)。新出貨的喬思伯JONSBO光影TW4-240 ARGB PLUS一體式水冷均加贈LGA1700專用背板/彈簧手轉螺絲，若包裝內沒有，可洽詢代理商索取
▼喬思伯JONSBO光影TW4-240 ARGB PLUS一體式水冷的兩條水管均包覆幻彩導光管，乳白色套管部分長度34公分，直徑20.6mm。乳白色套管接水冷頭直角進/出水管接頭的白色塑膠圓柱形套管長度26mm，直徑24mm。乳白色套管接水冷排的白色塑膠護蓋尺寸為25x93x27mm，並接出一條長度19公分的ARGB母頭接線
▼全鋁製水冷排，尺寸為274x120x27mm，進/出水管位於同一側
▼水冷排短邊側面貼上序號條碼
▼圓柱形水冷頭尺寸為91mm(含水管套管)/66.7mm(僅水冷頭)x46.5mm，頂部鏡面面板內含多層次光圈及標誌，表面有貼保護膜，建議待安裝完成並測試運作正常以後再將其撕除
▼水冷頭的直角進/出水管接頭可依需要小幅旋轉調整方向
▼因為直角進/出水管接頭的白色圓柱形套管直徑24mm，所以安裝佔用空間最寬部分達91mm
▼水冷頭底部兩旁有4個托架固定用螺絲孔，處理器接觸面有一張保護膜，上面有中文/英文警告訊息
▼安裝前要記得撕除保護膜
▼AMD托架(圖左)、INTEL托架(圖中)及托架固定螺絲(圖右)
▼水冷頭安裝INTEL托架示意圖，可以看到直角進/出水管接頭的白色圓柱形套管已超出托架寬度
▼水冷頭安裝AMD托架示意圖
▼水冷頭線組，供電用SATA線路長度46公分，幫浦3P供電線路長度49公分，ARGB母頭線路長度46公分，ARGB公頭與ARGB母頭之間線路長度9公分，ARGB公頭插針有保護蓋
▼若主機板使用VDG接腳定義，則需要使用VDG杜邦母頭轉ARGB公頭轉接線，ARGB公頭插針有保護蓋
▼隨附風扇的9葉片乳白色扇葉軸心處有商標貼紙，RGB LED安裝在軸心處，外框軸心處有商標貼紙。風扇4pin PWM線路長度43公分，ARGB母頭線路長度55公分，ARGB公頭與母頭之間線路長度9公分，ARGB公頭插針有保護蓋
▼風扇外框其中一面的角落螺絲孔處有防震橡膠墊
▼隨附1對2風扇4pin PWM分接線，線路長度為15公分
▼使用風扇固定用長螺絲將風扇安裝在水冷排上

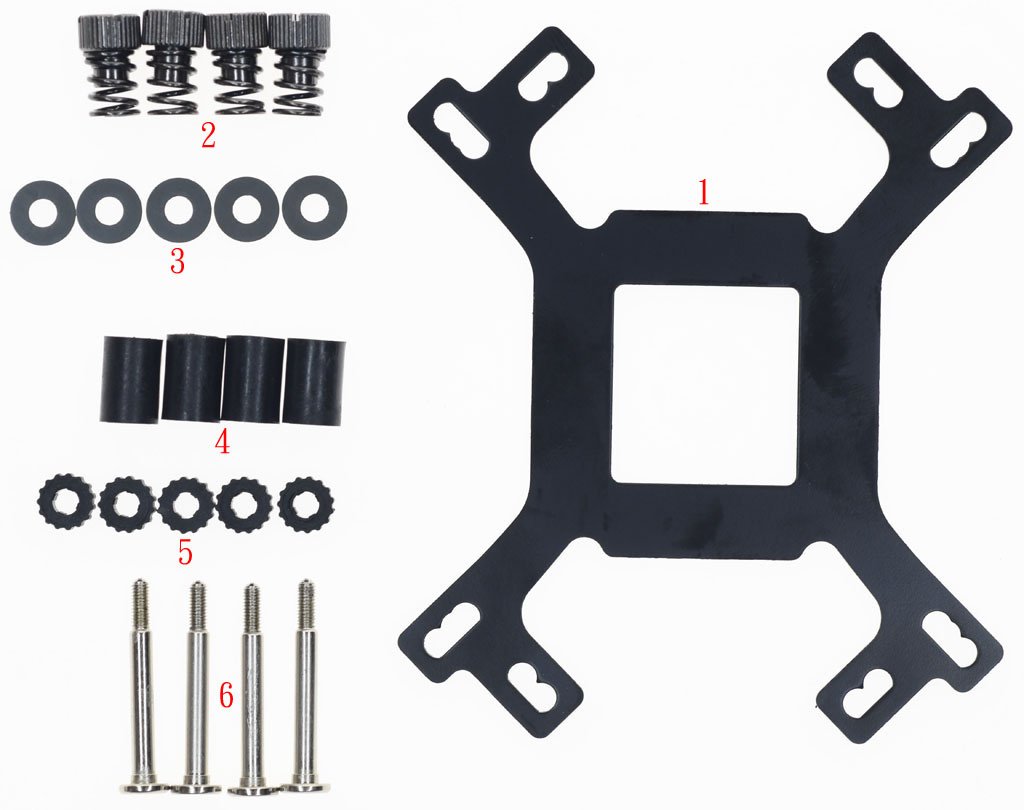

▼將水冷頭托架固定在主機板上的配件，包含兩用背板(1)、彈簧手轉螺帽(2)、墊圈(3)、套管(4)、螺柱固定環(5)、螺柱(6)
▼螺柱靠近尾端處有一平面(紅色箭頭)，安裝到兩用背板時將螺柱平面對準孔位開口的平邊位置
▼兩用背板上面AMD孔位有2種安裝位置，對應AM4(圖左)及AM2/AM2+/AM3/AM3+/FM1/FM2/FM2+(圖右)
▼螺柱安裝在兩用背板正確的AMD孔位，確認螺柱尾端有平貼背板後，將螺柱固定環套進螺柱直到底部
▼安裝於AMD平台時，先拆卸主機板的原廠散熱器扣具座、螺絲及背板，將兩用背板的4支螺柱對準主機板背面CPU插槽旁4個孔洞放入，到底後要確認兩用背板不會碰觸到主機板背面任何元件或是凸出的針腳
▼兩用背板正確安裝後，主機板正面散熱器孔位會露出4支等高的螺柱(圖左)，然後將套管套進螺柱並完全套到底(圖右紅色箭頭)
▼正式安前先試組確認水冷頭安裝方向，注意水冷頭的水管頭是否會阻礙/碰撞到鄰近的VRM散熱片及元件
▼注意水冷頭的水管頭是否會阻礙/碰撞到鄰近的VRM散熱片及元件
▼如果會阻礙/碰撞到鄰近的VRM散熱片及元件，就要換個方向安裝
▼使用AMD托架時，水冷頭只有2種安裝方向，轉方向後水冷頭的水管頭可能會干涉到部分記憶體插槽
▼確認安裝方向後，處理器表面清潔後塗上散熱膏(注意量不可過多或過少)，撕除水冷頭處理器接觸面保護膜，水冷頭托架橢圓形孔洞對準螺柱頂端套入，將4個墊片先套入螺柱，再鎖上彈簧手轉螺帽，一開始先轉入1至2圈使螺帽可以固定住，等到4個彈簧手轉螺帽都裝上後，採對角及輪流方式(轉幾圈後就換轉另一個)將4個彈簧手轉螺帽全部鎖到底
▼兩用背板上面INTEL孔位有3種安裝位置，對應LGA1366(圖左)、LGA1200/115x(圖中)及LGA775(圖右)
▼螺柱安裝在兩用背板正確的INTEL孔位，確認螺柱尾端有平貼背板後，將螺柱固定環套進螺柱直到底部
▼安裝於Intel LGA1200/115x平台時，將兩用背板的4支螺柱對準主機板背面CPU插槽旁4個孔洞放入，注意兩用背板凹槽處(紅色箭頭)要對準CPU插槽底板2顆螺絲鎖點位置，到底後要確認兩用背板不會碰觸到主機板背面任何元件或是凸出的針腳
▼兩用背板正確安裝後，主機板正面散熱器孔位會露出4支等高的螺柱
▼將套管套進螺柱並完全套到底(紅色箭頭)
▼先試組確認水冷頭的L型水管頭是否會阻礙/碰撞到鄰近的VRM散熱片及元件，如果會阻礙/碰撞到鄰近的VRM散熱片及元件，就要換個方向安裝

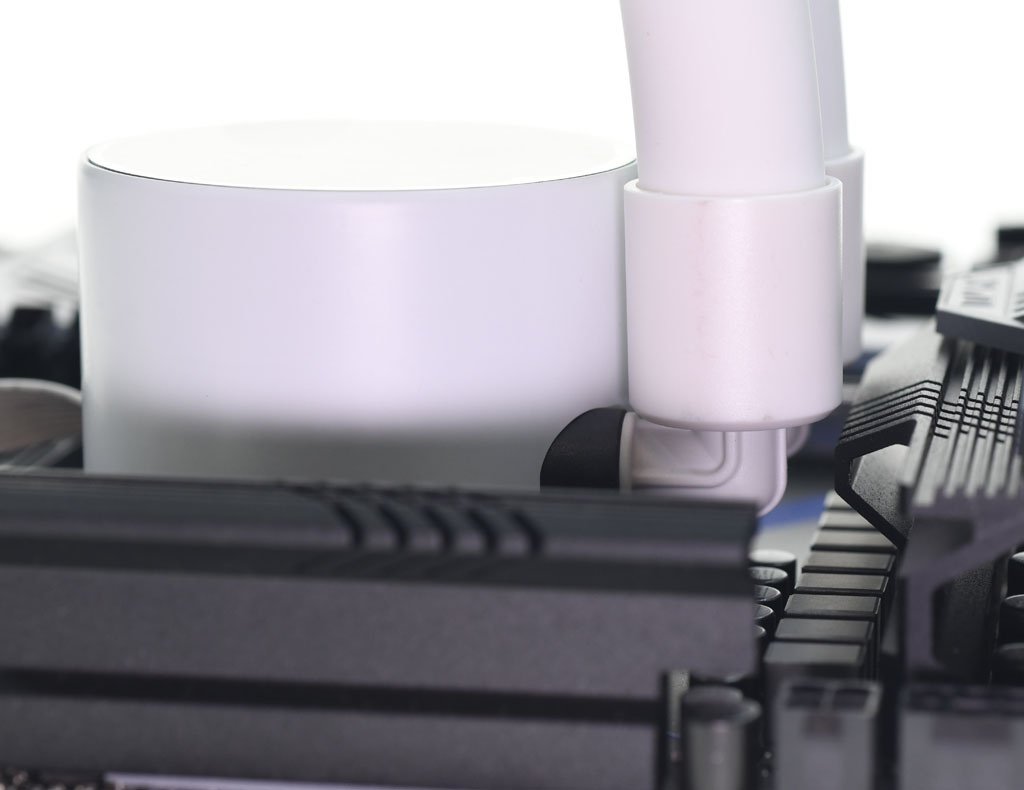

▼使用Intel托架時，水冷頭可以轉4個安裝方向，透過試組找出干涉程度最小或完全沒有干涉的安裝方向。下圖水冷頭看似已平貼CPU，但水管仍有部分接觸到CPU側邊的VRM散熱片(圖右)
▼轉方向後水冷頭的水管頭會干涉到部分記憶體插槽，帶散熱片的記憶體厚度較厚，也可能會發生干涉
▼找出干涉程度最小或完全沒有干涉的安裝方向
▼確認安裝方向後，處理器表面清潔後塗上散熱膏(注意量不可過多或過少)，撕除水冷頭處理器接觸面保護膜，水冷頭托架橢圓形孔洞對準螺柱頂端套入，將4個墊片先套入螺柱，再鎖上彈簧手轉螺帽，一開始先轉入1至2圈使螺帽可以固定住，等到4個彈簧手轉螺帽都裝上後，採對角及輪流方式(轉幾圈後就換轉另一個)將4個彈簧手轉螺帽全鎖到底
▼安裝於Intel LGA1700平台時，需使用LGA1700專用背板(左)及專用彈簧手轉螺絲(右)。目前新出貨的喬思伯JONSBO光影TW4-240 ARGB PLUS一體式水冷均加贈LGA1700專用背板/彈簧手轉螺絲，若包裝內沒有，可洽詢代理商索取
▼安裝於Intel LGA1700平台時，將LGA1700專用背板的4個凸出鎖點對準主機板背面CPU插槽旁4個孔洞，注意LGA1700專用背板凹槽處(紅色箭頭)要對準CPU插槽底板4顆螺絲鎖點位置
▼Intel LGA1700專用背板正確安裝後，背板的4個鎖點會切齊主機板正面散熱器孔位周圍平面
▼先試組確認水冷頭的L型水管頭是否會阻礙/碰撞到鄰近的VRM散熱片及元件，如果會阻礙/碰撞到鄰近的VRM散熱片或是記憶體模組，就要換個方向安裝
▼使用Intel托架時，水冷頭可以轉4個安裝方向，找出干涉程度最小或完全沒有干涉的安裝方向
▼確認安裝方向後，處理器表面清潔後塗上散熱膏(注意量不可過多或過少)，撕除水冷頭處理器接觸面保護膜，水冷頭托架橢圓形孔洞對準主機板正面露出的背板鎖點，將4支專用彈簧手轉螺絲轉入鎖點，一開始先轉入1至2圈使螺絲可固定住，等到4支專用彈簧手轉螺絲都裝上後，採對角及輪流方式(轉幾圈後就換轉另一個)將4支專用彈簧手轉螺絲全部鎖到底
▼將水冷頭線組的ARGB公頭連接第一顆風扇ARGB母頭，第一顆風扇ARGB公頭接第二顆風扇ARGB母頭，第二顆風扇ARGB公頭接到乳白色發光套管的ARGB母頭，啟動後就會顯示RGB燈效。下圖為乳白色發光套管燈光效果
▼下圖為水冷頭頂部多層次光圈及標誌燈光效果
▼下圖為水冷排風扇燈光效果
▼燈光效果示範：
LGA1700測試平台配置如下：
主機板：ASUS ROG STRIX Z690-A GAMING WIFI D4
處理器：INTEL CORE i7-12700K
記憶體：tigo X3 DDR4-3600 8GB * 2
作業系統碟：Seagate FireCuda 530 1TB散熱片版
CPU風扇溫控模式採用主機板預設值”標準”，幫浦連接主機板AIO接頭，除開啟XMP外，其他設定均保持預設值
攝錄手機(三星S21+)橫放離風扇葉片30公分，噪音計麥克風放在風扇外框邊緣處，影片前幾秒是待機狀態運作聲音，之後是高負載運作狀態運作聲音
▼高負載下CORE TEMP畫面
▼運作溫度記錄圖
▼待機狀態(前10秒)及高負載運作狀態(11秒後)運作聲音
結論：
喬思伯JONSBO光影TW4-240 ARGB PLUS支援最新Intel LGA1700及其他多種Intel/AMD平台，水冷頭的純銅處理器接觸面內部設置微鰭片，搭配低噪音高效率幫浦，降低運作聲音同時維持良好散熱性能，全鋁合金材質240mm水冷散熱排具備可最佳化冷卻性能的12管道密集式散熱鰭片設計，EPDM+IIR乙烯丙烯橡膠+丁基橡膠複合管路，避免冷卻液蒸發洩漏，水冷頭頂部鏡面面板及幻彩導光管內建RGB LED，支援主機板5V 3pin ARGB控制，2顆120mm四線PWM轉速控制5V 3pin ARGB液壓軸承風扇，九片葉片乳白色扇葉搭配中央RGB LED，其中一面風扇外框附帶防震橡膠墊，減小共振傳導噪音，台灣代理提供三年保固
因為幻彩導光管的套管直徑過大，增加水冷頭佔用空間，選購及安裝時應注意是否會干涉處理器插槽周圍的VRM散熱片、記憶體模組及其他元件
報告完畢，謝謝收看
