自從電腦機殼透明側板開始流行，機殼內組件一覽無遺，各家廠商無不絞盡腦汁在產品外觀及RGB燈光效果上發揮各種創意設計，甚至開始搭載小型OLED/LCD顯示幕，但燈光變化程度有限，搭載螢幕大小也有限制，若要顯示更多或是與眾不同的內容，例如圖片及進階硬體監控資訊，則需要更大的顯示面板。目前機殼內面板有兩種連接方式，一種是透過USB，搭配專屬監控程式去顯示圖片或硬體監控內容，雖然連接方便，但功能會受限於專屬程式，同時也要看程式未來支援性；另一種是透過顯示埠(HDMI/DP等)，利用顯示卡多螢幕支援能力，將影像顯示在面板上，並透過多螢幕管理、顯示直向/橫向控制，改變其顯示內容的方式，還可以搭配硬體監控模板，將硬體監控資訊顯示在面板上，也可將喜愛的圖片/動畫顯示在機殼內，創造更豐富的個人化效果
▼整組套件外觀，有14吋長條狀面板，面板連接線，驅動板，OSD按鍵板
▼BOE京東方的面板，型號為NV140XTM-N52 V3.3，外觀尺寸350.52x118.65x2.5mm，可視區域344.218x98.604mm(對角線尺寸14吋)，解析度3840x1100，亮度300cd/m2，對比1200:1，色彩16.7百萬，色域72% NTSC，反應時間30ms，更新率60Hz，介面eDP 1.3(2 lanes)
▼面板下方的連接器為30pin I-PEX，帶鎖定扣
▼驅動板，使用MStar晨星MST98A1Q1，支援2K/4K eDP面板，提供Mini HDMI 2.0輸入、Type-C PD+DP Alt供電+影像、Type-C PD供電、喇叭輸出、USB連接埠、3.5mm耳機孔
▼驅動板連接埠，從左至右分別是Mini HDMI輸入、Type-C PD+DP Alt供電+影像、Type-C PD供電、3.5mm耳機孔
▼OSD按鍵板，上面有指示燈、2個輕觸按鍵、1個滾輪+按鈕、2個Micro USB
▼使用支援DP Alt的C to C線連接支援DP Alt的手機，可將影像輸出至面板上
▼接上電腦，會辨識成一個3840x1100的顯示器，若將顯示方向轉成直向，會變成1100x3840
▼顯示方向轉直後，顯示直立圖像的圖片較容易看到全圖
▼橫向(3840x1100)顯示方向使用示意圖
▼採橫向方式放置於主機內部示意圖

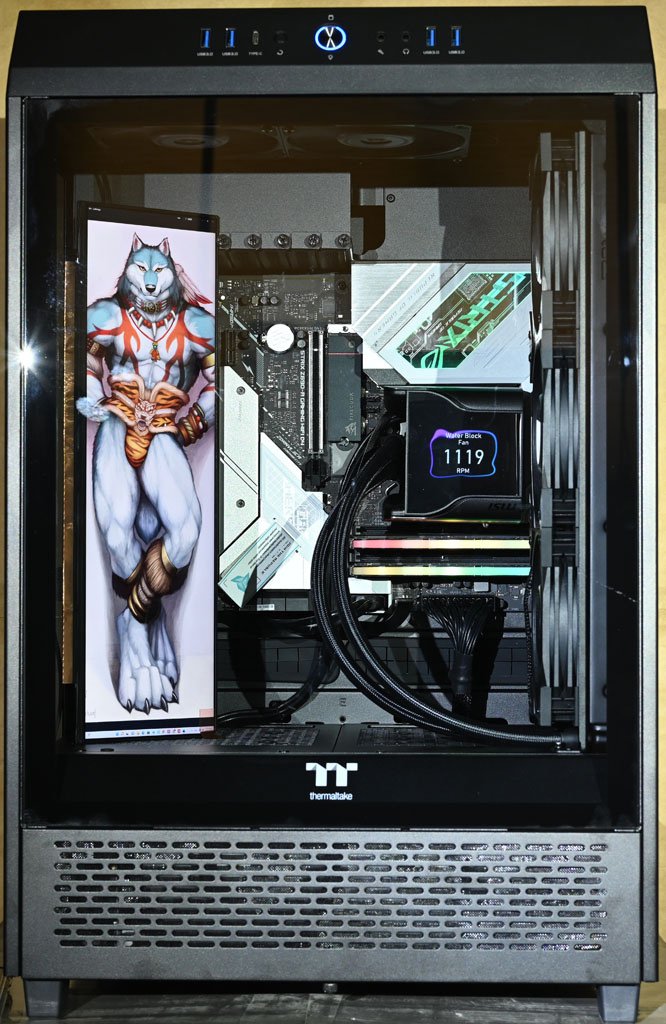

▼採直向方式放置於主機內部示意圖
▼顯示幕長度35公分，有如一般1/6比例公仔大小
