NZXT H7 FLOW機殼特色：
●卡榫固定式無打孔強化玻璃透明側板，免用工具即可開啟
●免用工具即可開啟的卡榫固定式前面板與頂部面板，均配置大面積網狀開孔，有助實現最佳散熱
●前方/頂部/後方均有安裝風扇的位置，提供最多7顆120mm風扇安裝空間，前方風扇固定架採活動式設計。前方預裝1個F120Q靜音扇，後方預裝1個F120Q靜音扇
●前方與頂部可安裝最大360mm一體式水冷散熱排
●前方/頂部均配置卡榫式過濾網，底部配置前抽式進氣過濾網及後抽式電源過濾網，均可從外部拆裝
●配置7個無支架標準擴充槽，不用擔心介面卡連接埠會被阻擋，也可使用另購的顯卡垂直安裝架
●頂置式I/O面板提供2個USB3.2 Gen1 Type-A及1個USB3.2 Gen2 Type-C
●底板背面兩組整線槽本體加寬並增加掛鉤及魔鬼氈束帶，上方/右側有固定線路的魔鬼氈束帶，整線方便
●下方可拆卸式硬碟架具備兩段安裝位置，可安裝2顆3.5吋硬碟/2.5吋SSD或是1顆3.5吋硬碟加1顆2.5吋SSD
●底板上活動式固定架可安裝2顆2.5吋SSD
●電源艙網狀隔板上免工具拆裝活動式固定架可安裝2顆2.5吋SSD
NZXT H7 FLOW機殼規格：
本體尺寸(WxHxD)：230x505x480mm
材質：SECC
可安裝主機板種類：E-ATX、ATX、Micro ATX、ITX
前置I/O埠：2個USB3.2 Gen1 Type-A、1個USB3.2 Gen2 Type-C、耳機麥克風4極3.5mmt插孔
下方硬碟架3.5吋安裝空間：2個
下方硬碟架2.5吋安裝空間：2個(與3.5吋空間共用)
底板2.5吋安裝空間：2個
電源艙隔板2.5吋安裝空間：2個
標準擴充槽：7個
前方風扇安裝空間：3個120/140mm(預裝1個F120Q靜音扇)
頂部風扇安裝空間：3個120mm或2個140mm
後方風扇安裝空間：1個120/140mm(預裝1個F120Q靜音扇)
過濾網：前方/頂部卡榫式過濾網，底部前抽式進氣過濾網，底部後抽式電源過濾網
可安裝CPU散熱器高度：最大185mm
可安裝顯卡長度：最大400mm
背面整線空間：18-22mm
前方可安裝水冷排尺寸：120/140/240/280/360mm(厚度小於60mm)
頂部可安裝水冷排尺寸：120/140/240/280/360mm(厚度小於30mm，會受到主機板上方元件及記憶體高度限制)
後方可安裝水冷排尺寸：120/140mm
風扇型號：F120Q靜音扇
風扇轉速：1200±240RPM
風扇風量：62.18CFM
風扇靜壓：1.05毫米水柱
風扇噪音：25.1dBA
風扇接頭：3pin
保固：2年
▼此面外箱有產品名稱及外觀單線圖
▼此面外箱有商標、強化玻璃注意標誌、產品名稱
▼外箱左右兩側有產品名稱、多國語言產品特色、三種語言規格表、型號、顏色標示、條碼
▼外箱頂部有商標、外觀圖、顏色標示
▼NZXT H7 FLOW白黑版機殼的配色為黑色機殼本體搭配白色正面網孔板/頂部網孔板/右側板/理線擋板

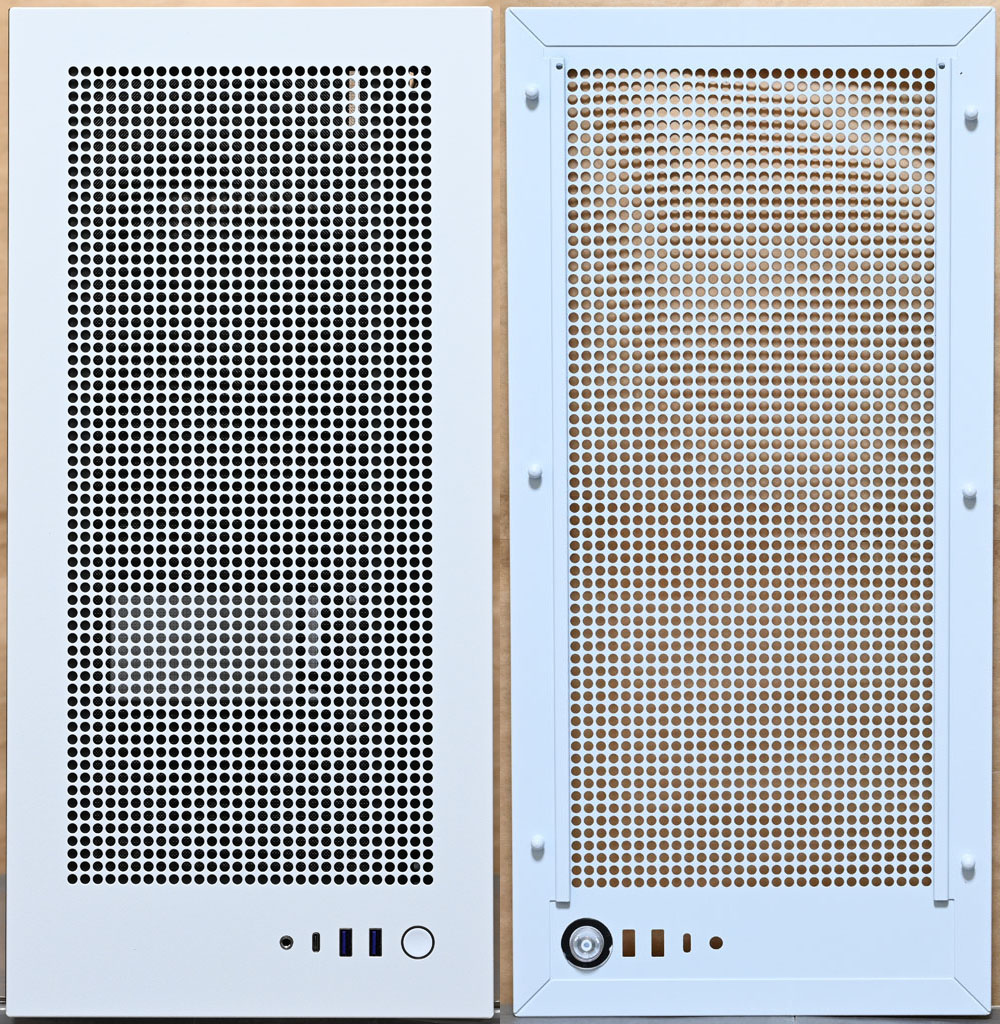

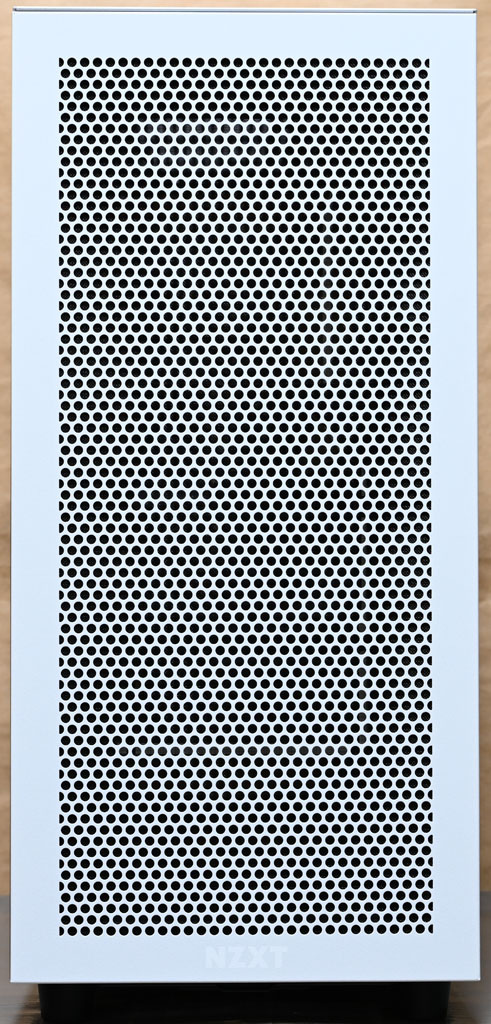

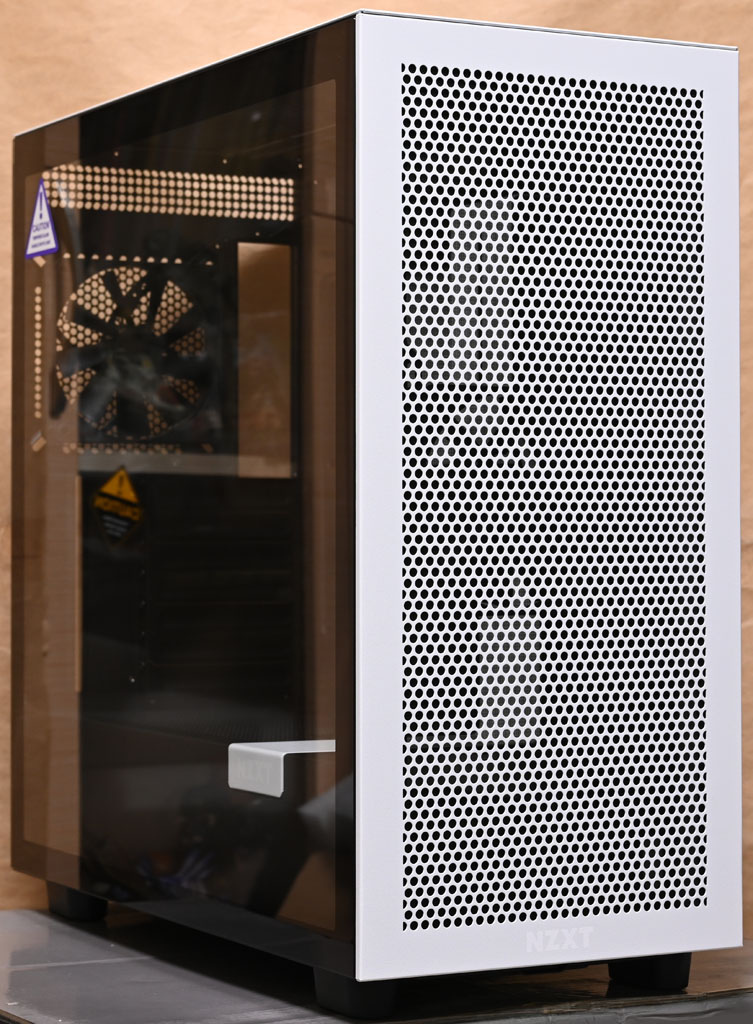

▼正面配置卡榫固定式白色金屬網孔板，提供充足進氣量，最下方中間有NZXT商標

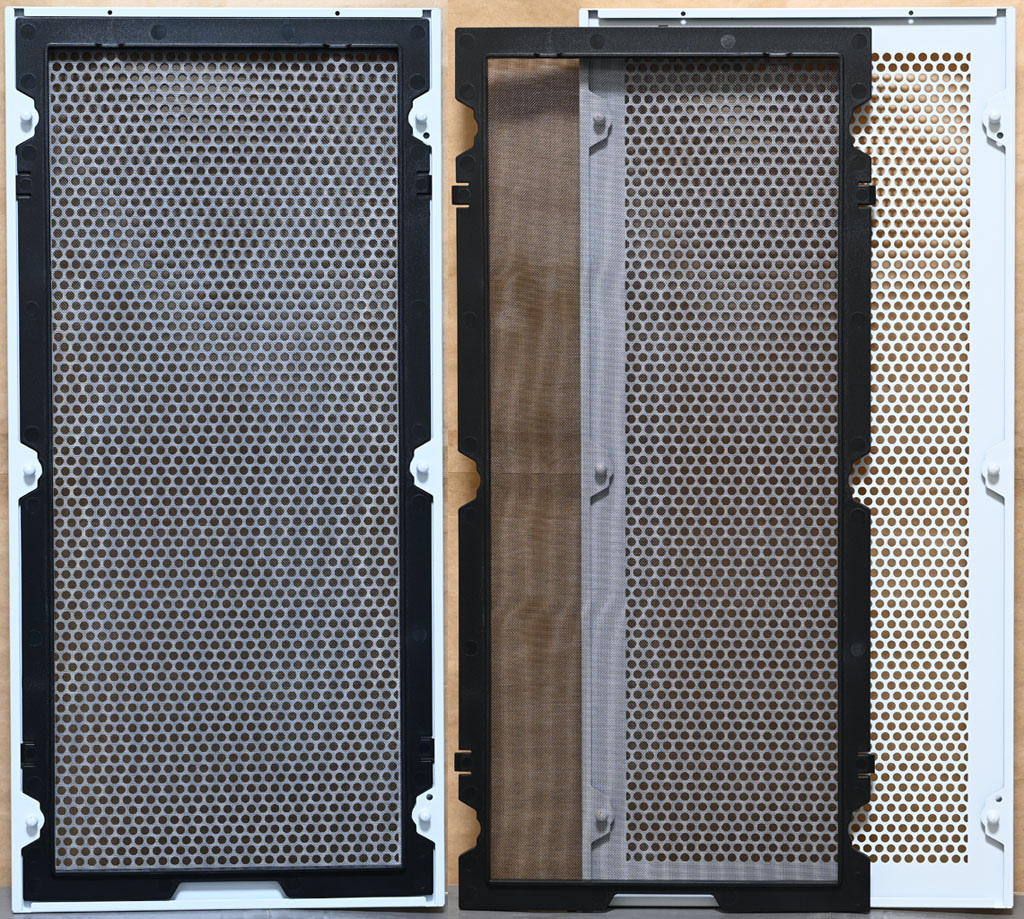

▼免用工具，抓住正面面板下方往前拉即可拆卸，背面配置卡榫式過濾網

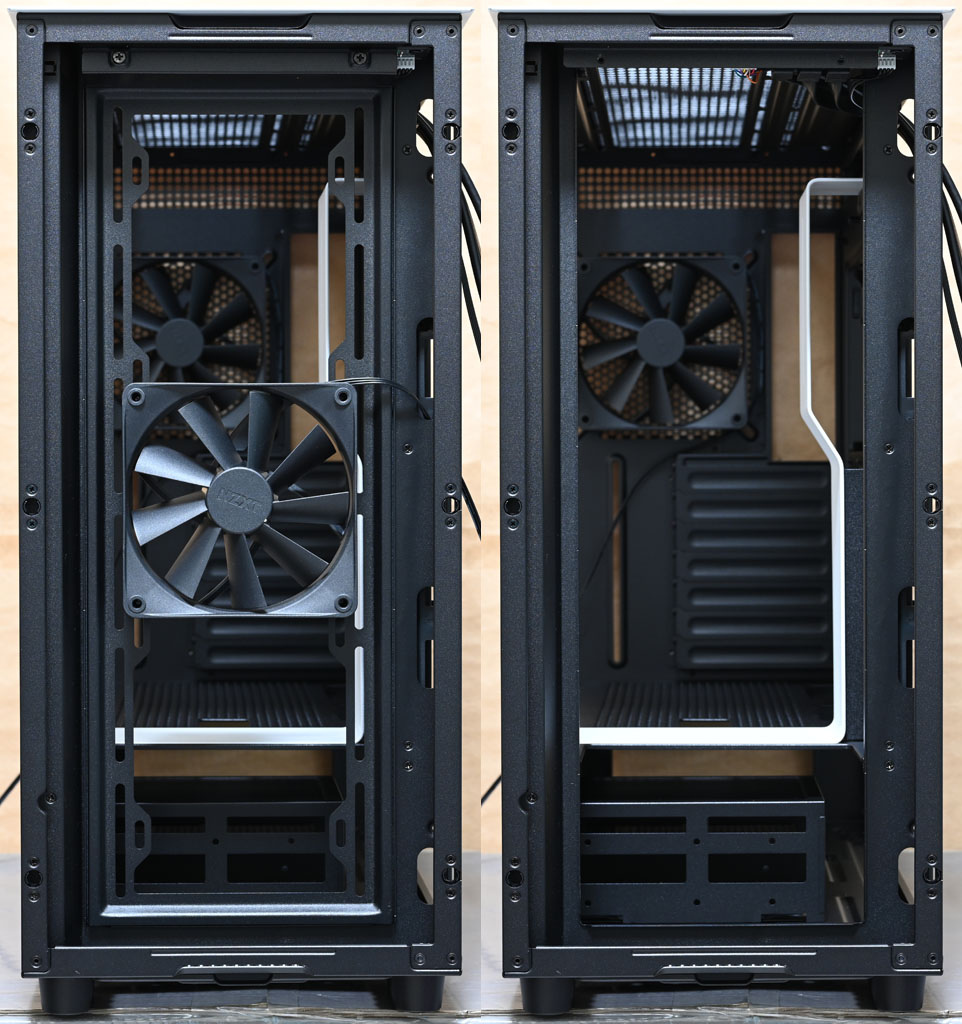

▼正面風扇活動固定架上已預裝1個F120Q靜音扇，鬆開左上及右上螺絲可取下正面風扇活動固定架

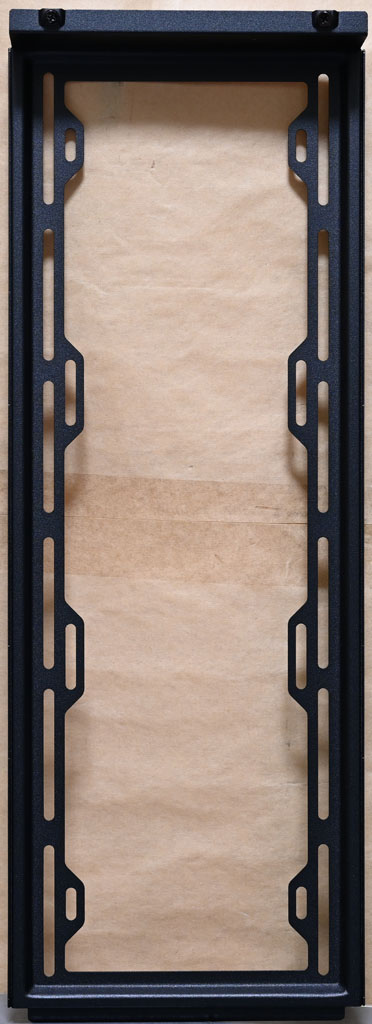

▼正面風扇活動固定架，長條形固定孔可安裝3個120/140mm風扇，水冷排可裝到360mm(厚度小於60mm)

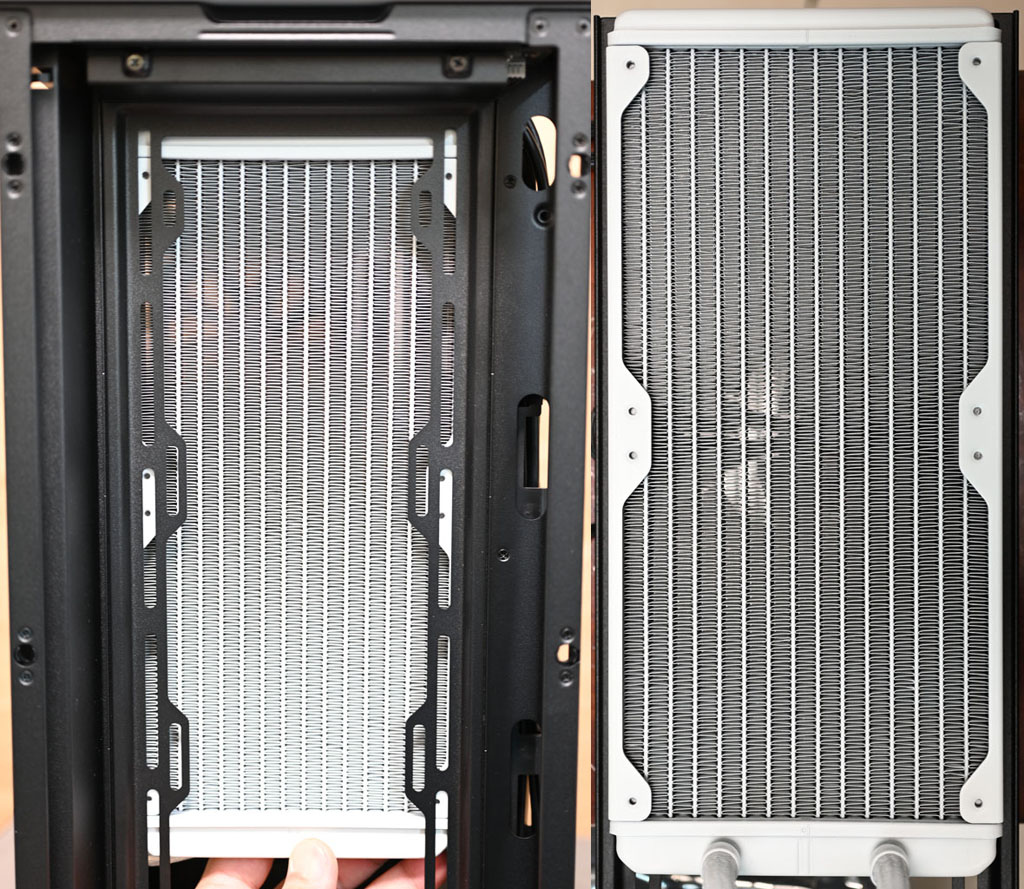

▼於正面風扇活動固定架內側安裝280mm一體式水冷排示意圖
▼安裝水冷排時，水冷排頂部不能超過正面風扇活動固定架頂部，以免固定架裝不進去機殼

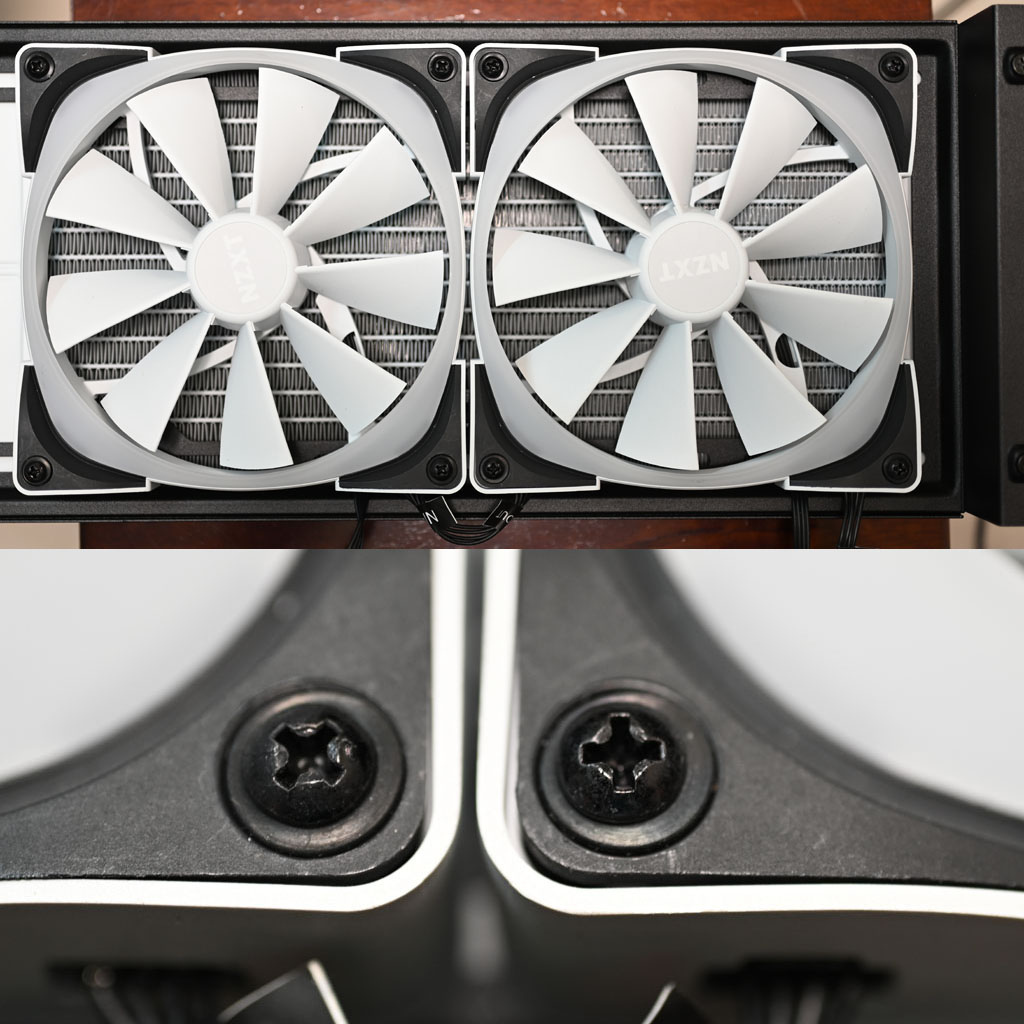

▼將水冷排隨附風扇裝在正面風扇活動固定架外側，因為增加了固定架厚度，所以可以拿掉固定長螺絲的墊圈

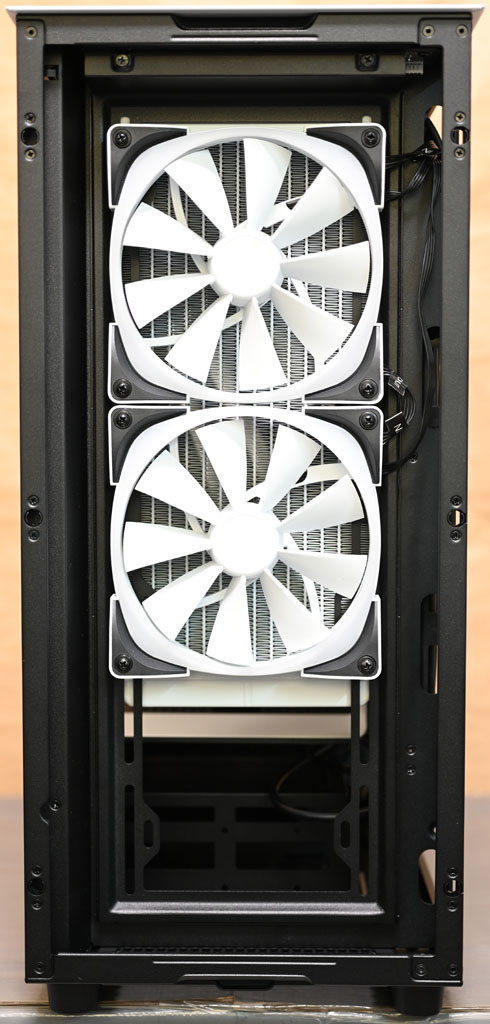

▼正面風扇活動固定架安裝280mm一體式水冷排及風扇完成圖

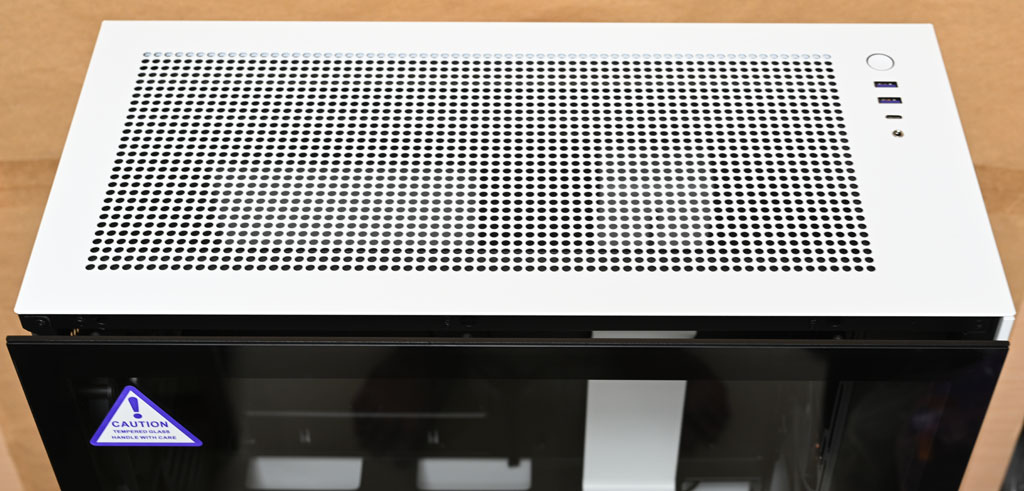

▼頂部配置卡榫固定式白色金屬網孔板，提供充足進氣量，免用工具，抓住頂部面板前/後邊緣往上拉即可拆卸
▼頂部配置卡榫式過濾網，長條形固定孔可安裝3個120mm或2個140mm風扇，水冷排可裝到360mm(厚度小於30mm，會受到主機板上方元件及記憶體高度限制)

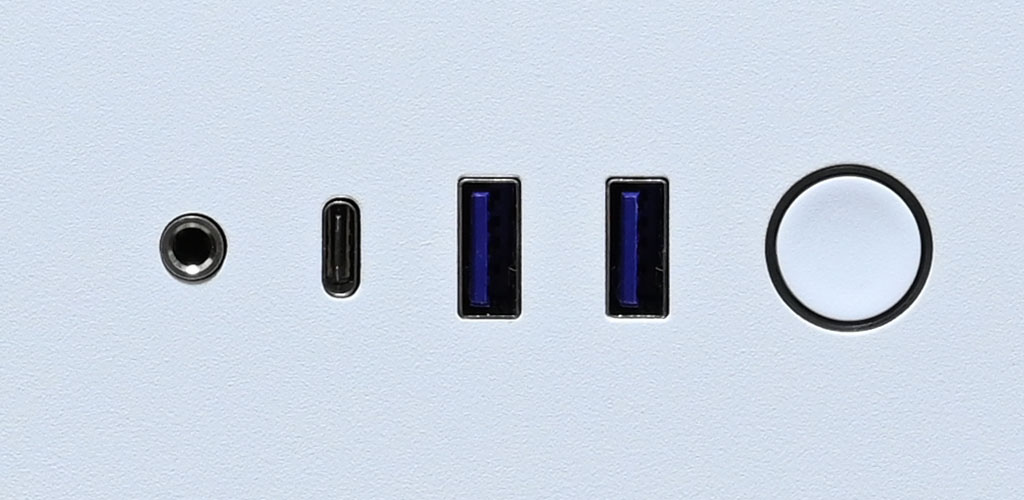

▼位於機殼頂部右前方的橫置式I/O埠、按鈕與指示燈，由左至右分別是耳機麥克風4極3.5mm插座、1個USB3.2 Gen2 Type-C、2個USB3.2 Gen1 Type-A、電源按鈕/電源指示燈(外環光圈)。未配置硬碟指示燈及重置按鈕

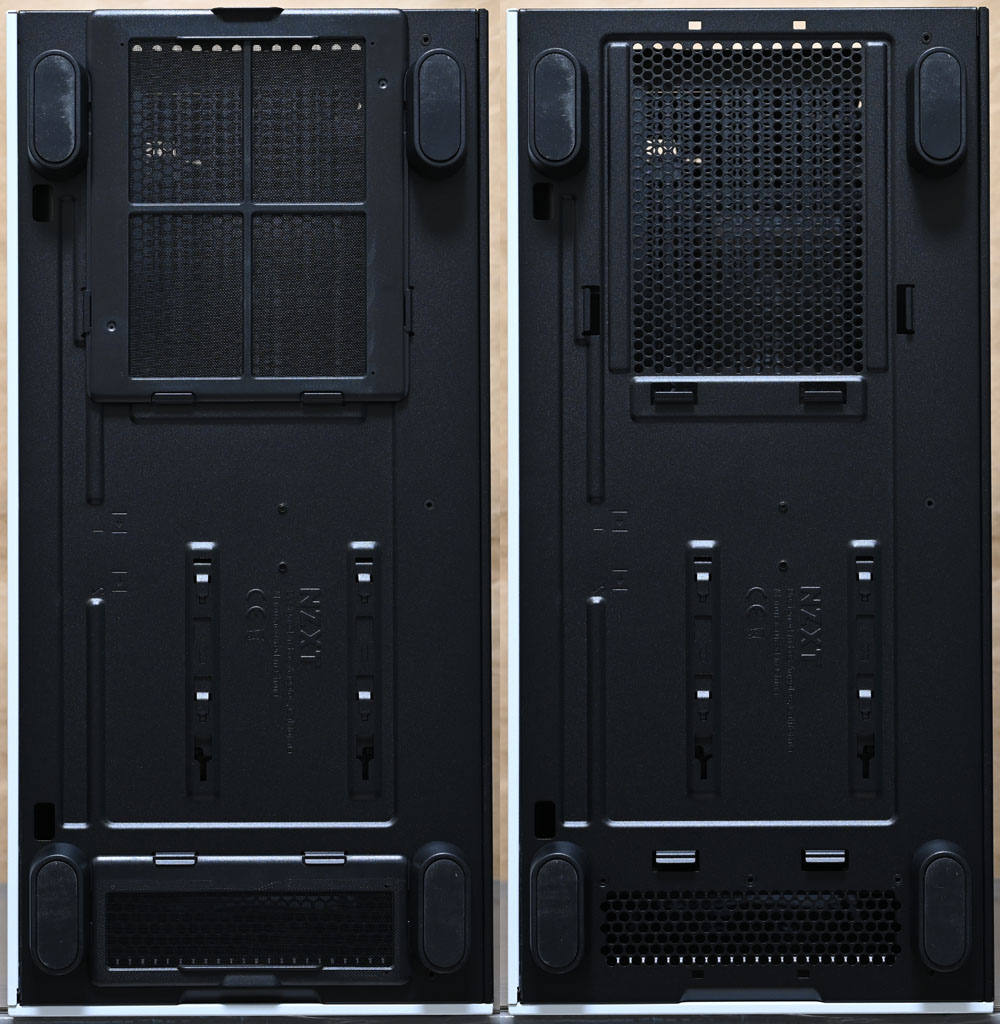

▼機殼底部腳座有防滑墊，前方進氣口配置前抽式過濾網，電源供應器進氣口配置後抽式過濾網

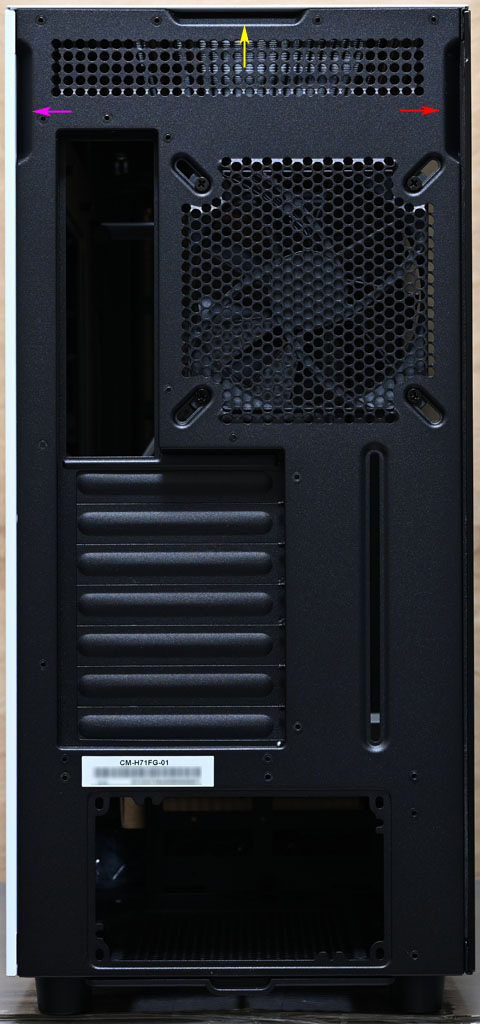

▼機殼後方最上面有打開左側板(紅色箭頭)/右側板(紫色箭頭)/頂部網孔板(黃色箭頭)的施力點凹槽，後方可安裝1個120/140mm風扇，配置放射形固定孔。下面電源供應器安裝位置提供兩種安裝方向孔位

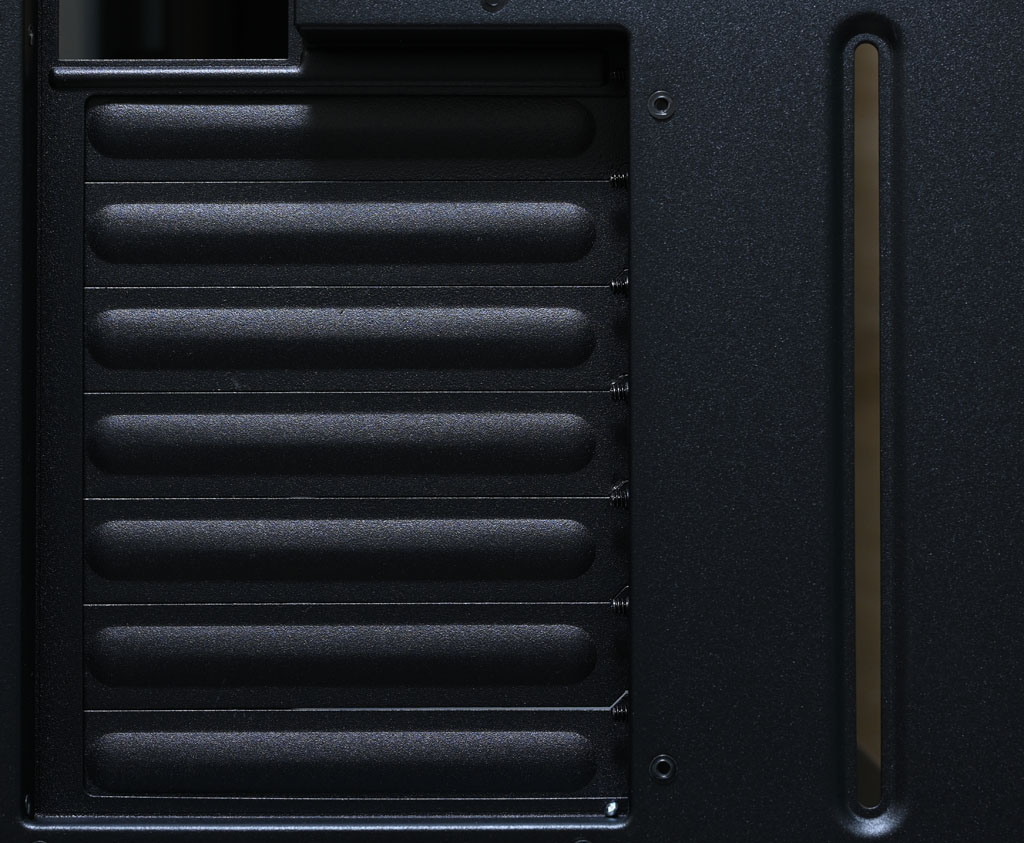

▼7個標準擴充槽之間沒有支架，不用擔心介面卡連接埠會被阻擋，也可安裝另購的顯卡垂直安裝架，每個擴充槽均採用可重複使用的擋板，擴充槽旁有一個長條形開孔

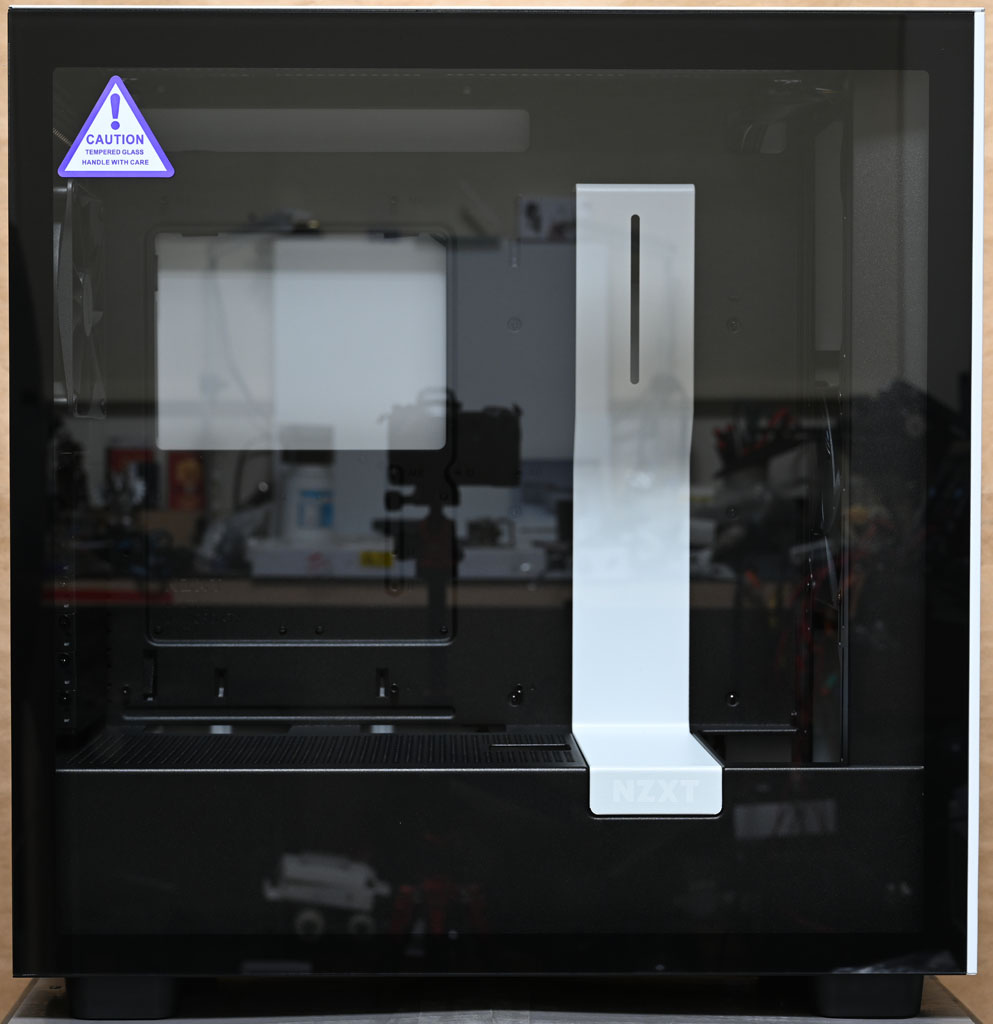

▼左側配置卡榫固定式強化玻璃側板，免工具即可開啟
▼從機殼後方上面的左側板施力點凹槽將左側板往外拉開，當左側板上方卡榫全部脫離後(如下圖)，就可將左側板往上提，使其脫離底部固定凹槽，注意側板扳開角度不可過大，避免損壞底部固定凹槽

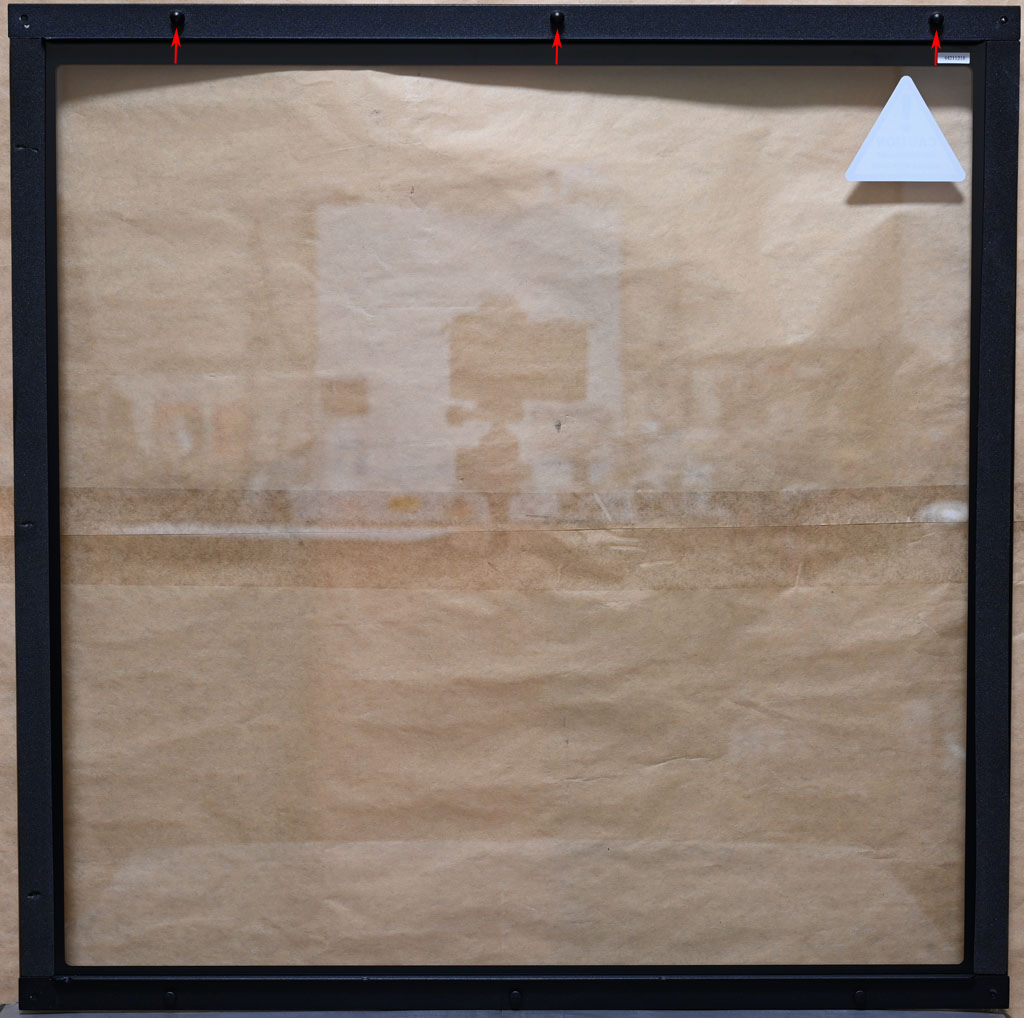

▼強化玻璃側板上下邊緣有強化用金屬條，上面金屬條有3個固定用球狀卡榫(紅色箭頭)。上下金屬條有折邊，覆蓋住強化玻璃上下邊緣與角落處，可發揮保護效果，但強化玻璃左右邊緣未有金屬條保護，取放時仍需注意避免直接撞擊左右邊緣

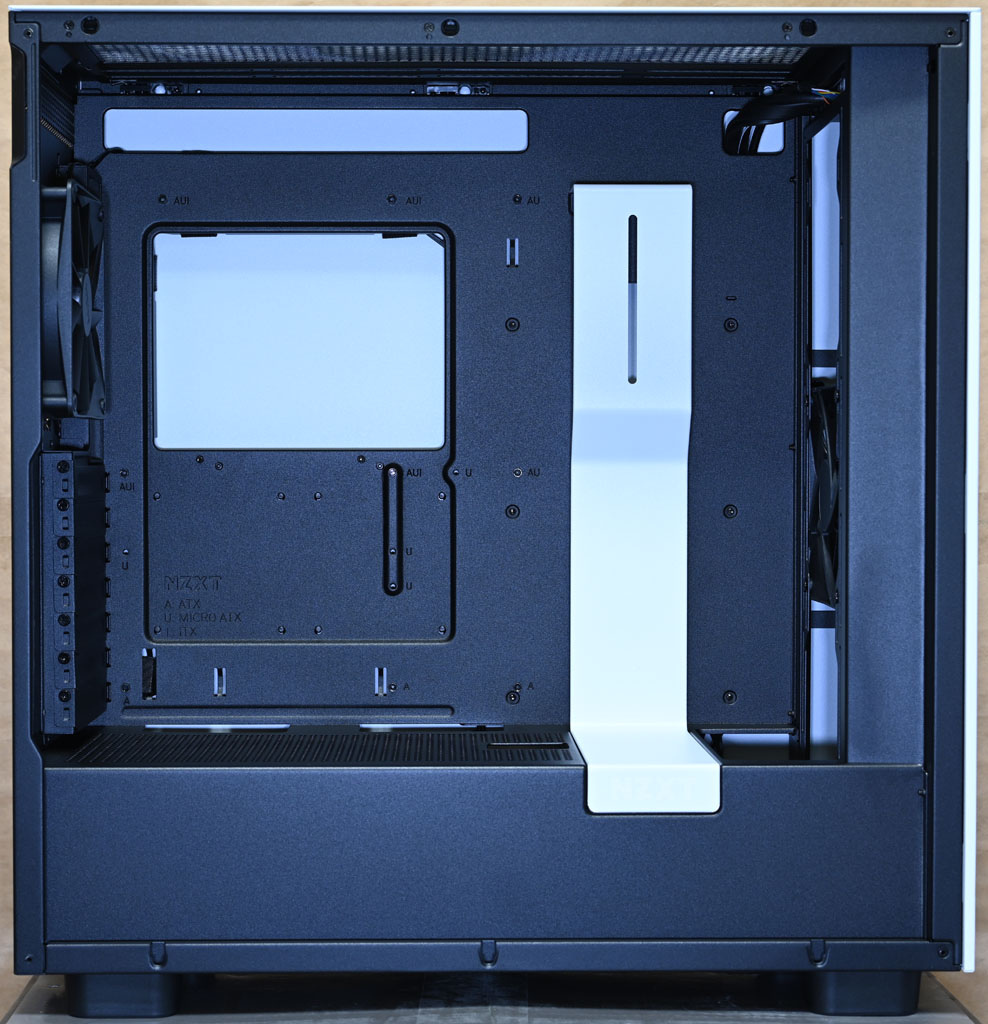

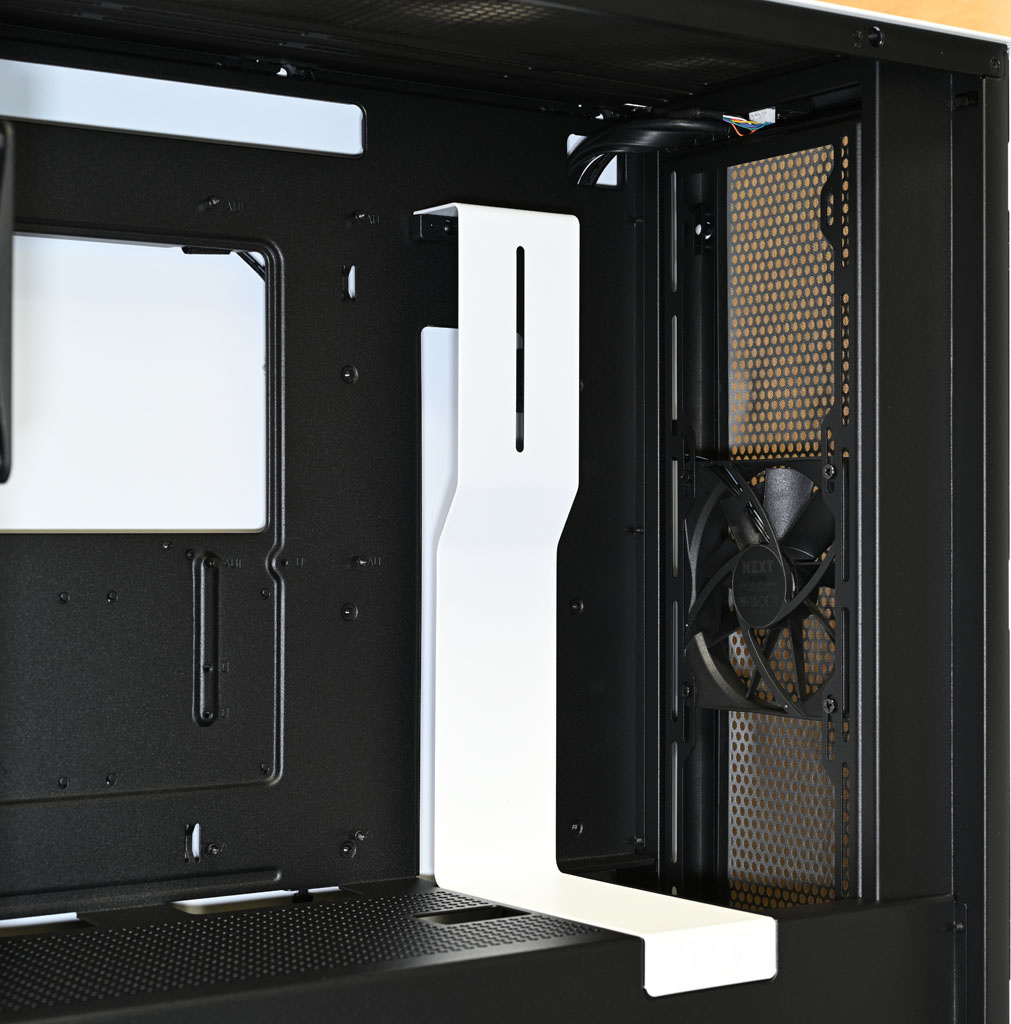

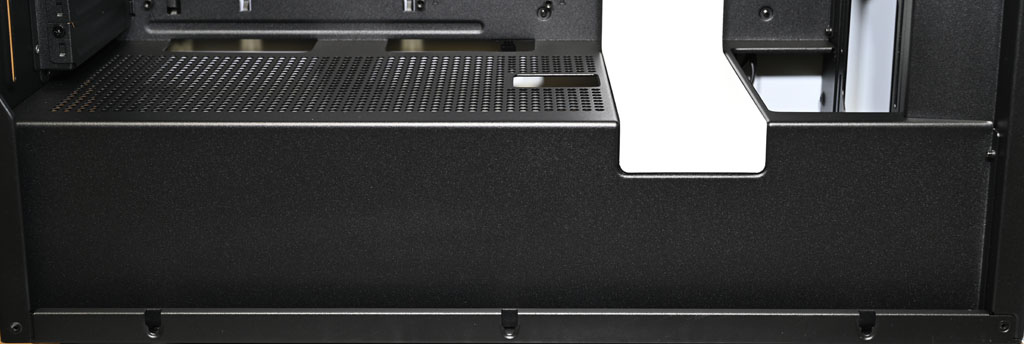

▼機殼左側面結構，主機板/介面卡安裝區與電源艙採隔離設計，維持內部整潔。底板上方有長條狀穿線開孔，底板前端長條狀穿線開孔有白色整線擋板蓋住，電源艙上方網狀隔板有穿線開孔

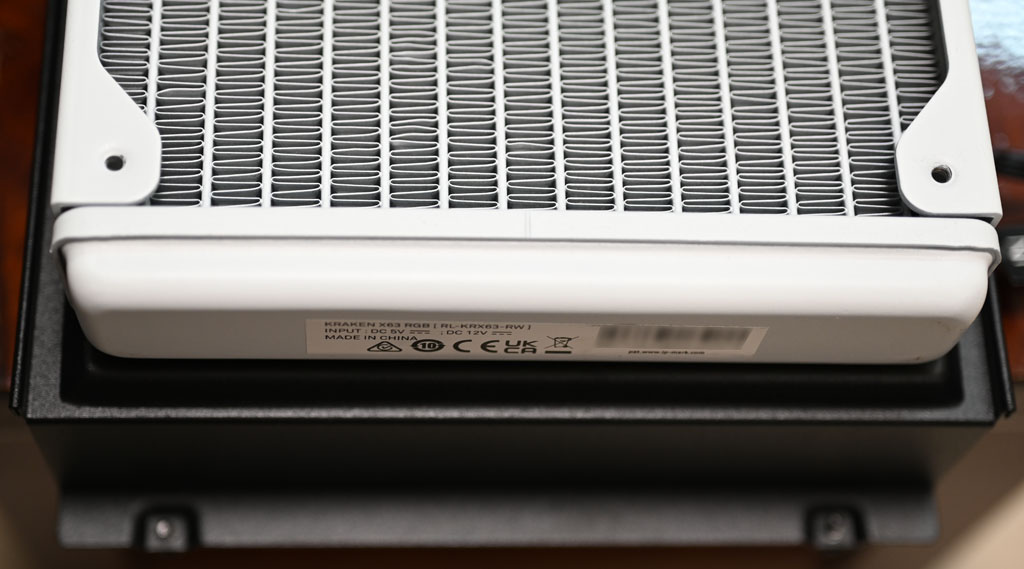

▼下方電源艙隔板前端有61x145mm的開口，可容納水冷散熱排
▼白色整線擋板取下後可看到底板前端的長條狀穿線開孔

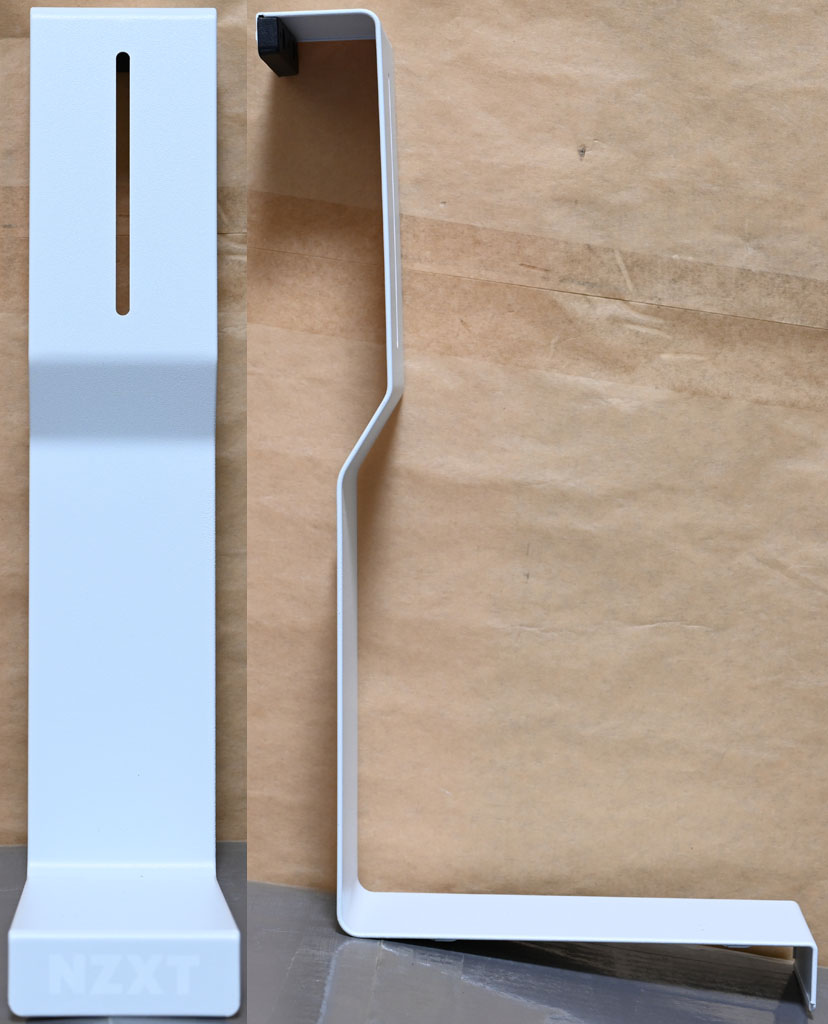

▼白色整線擋板上方較為凸出處有一個長條形開孔，最下面L形處有NZXT商標
▼電源艙頂部隔板為網狀設計，並設置3個穿線開口

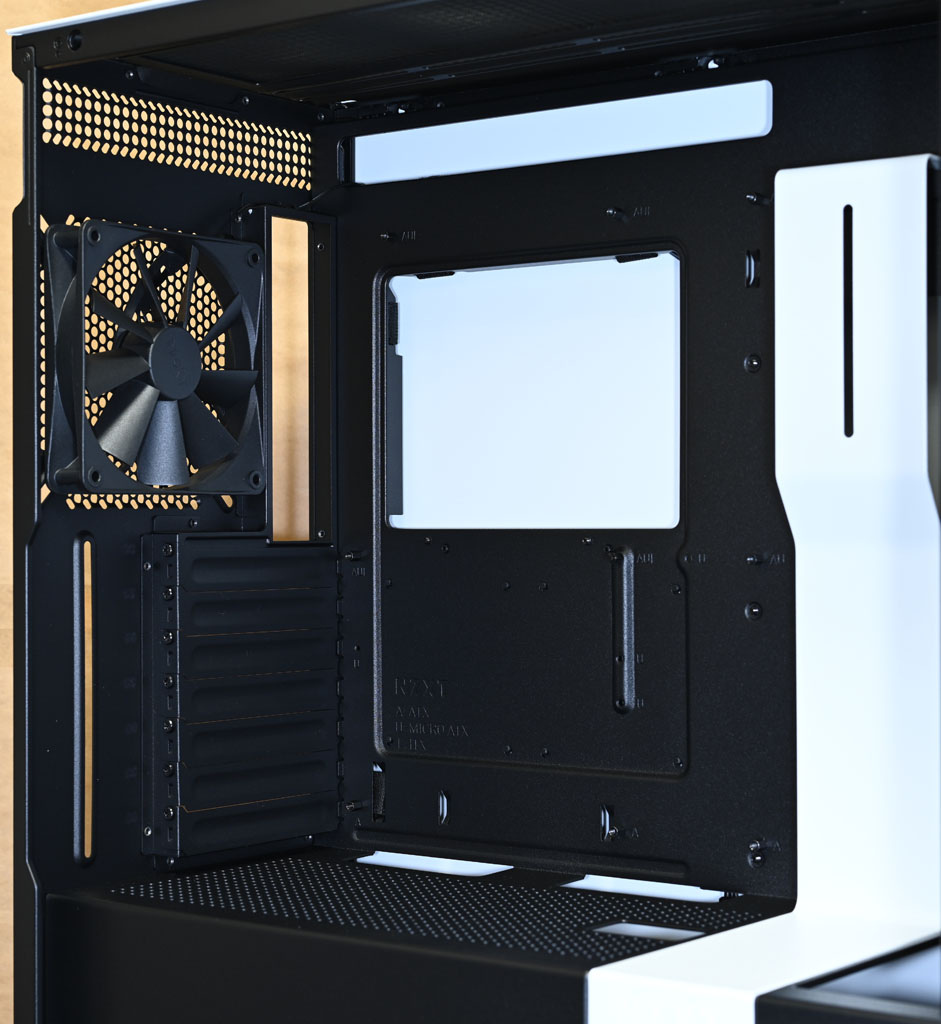

▼後方預裝1個F120Q靜音扇，主機板安裝底板上方鏤空，方便拆裝CPU散熱器背板

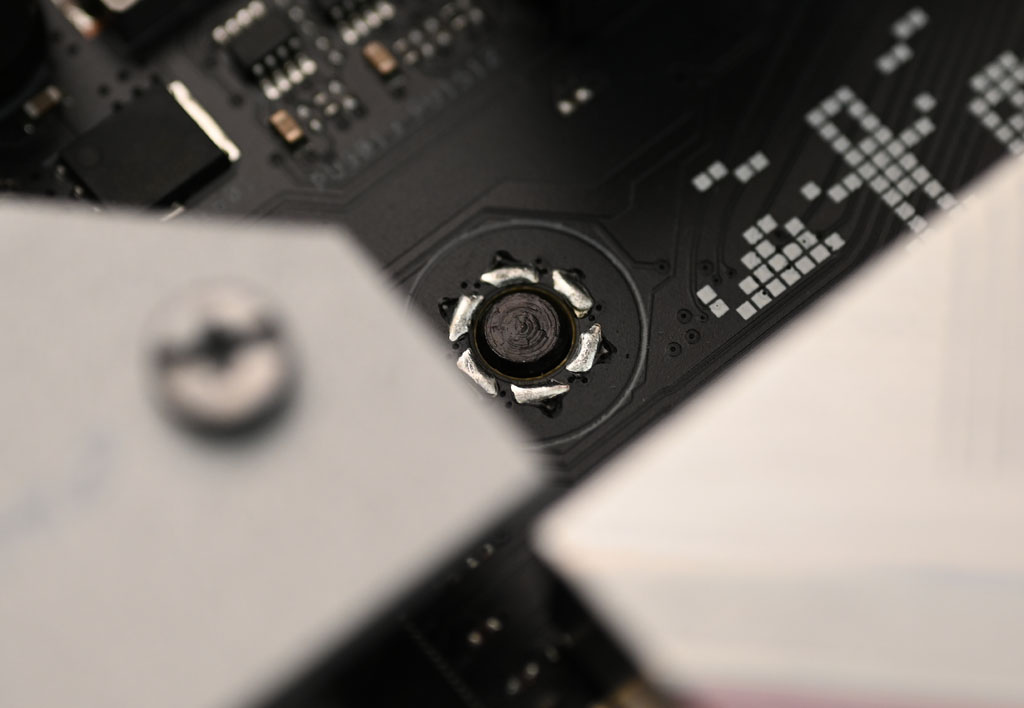

▼底板中央銅柱為定位用，沒有螺絲孔且頂部凸出，安裝主機板時要確認頂部凸出部完全套入主機板螺絲孔內

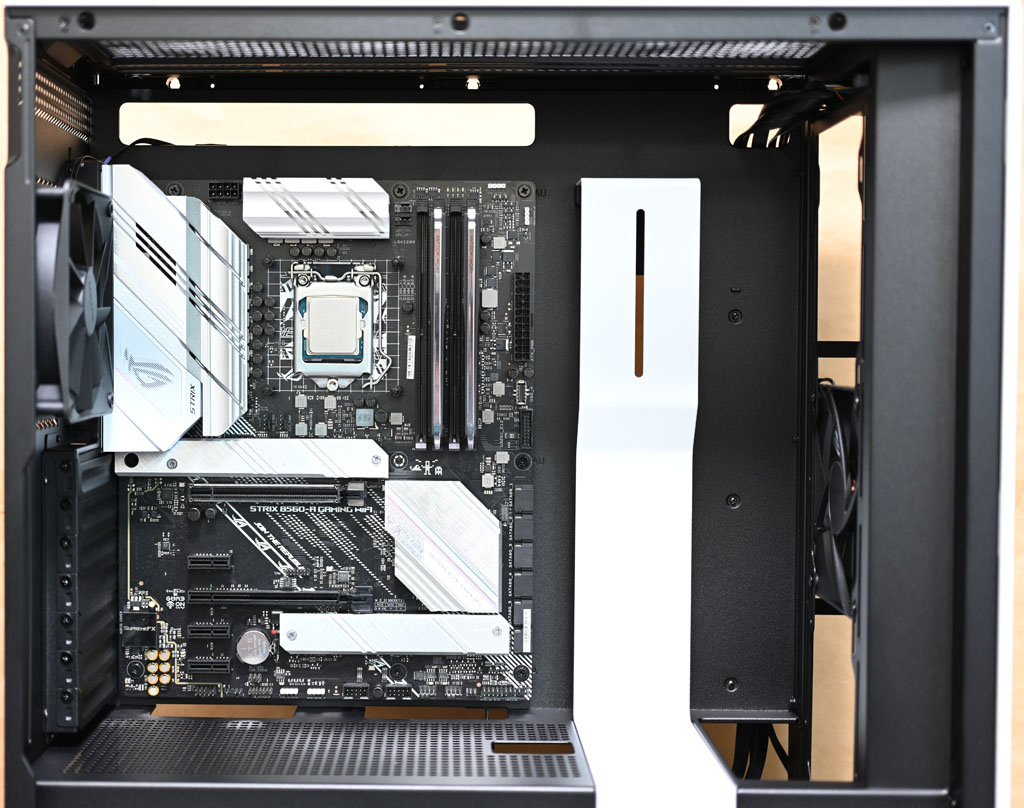

▼安裝標準ATX主機板完成圖，此機殼底板的銅柱要用6-32x5mm螺絲(3.5吋硬碟螺絲)，不要用M3x5mm螺絲

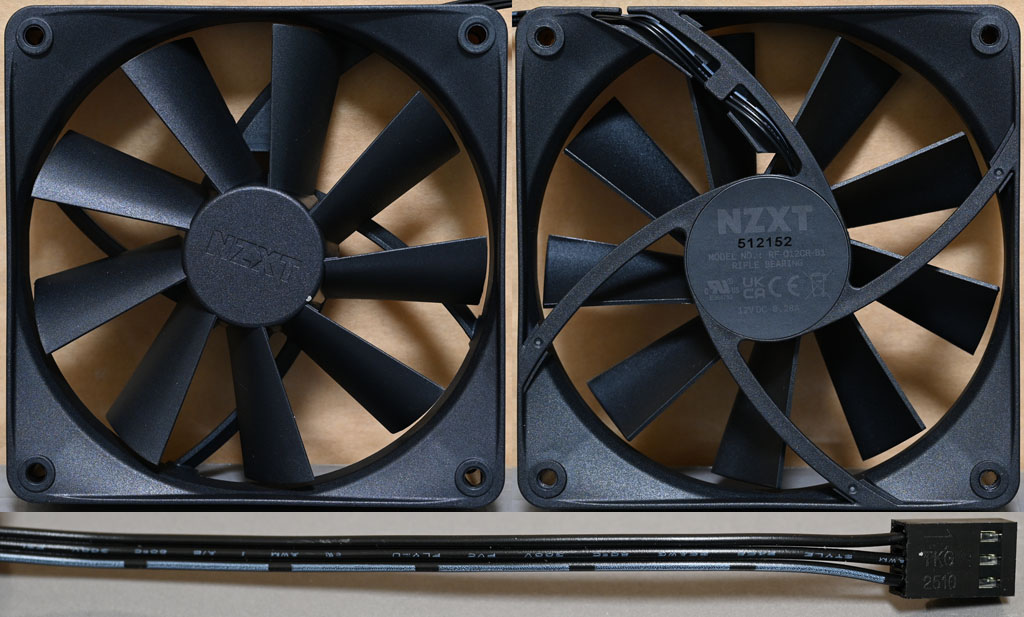

▼F120Q靜音扇，扇葉軸心處有NZXT商標，外框中央貼紙有商標、型號、軸承類型、認證標誌、電壓/電流。風扇電源線路為3pin
▼從機殼後方上面的右側板施力點凹槽將右側板往外拉開，當右側板卡榫全部脫離後，就可將右側板往上提，使其脫離底部固定凹槽，注意側板扳開角度不可過大，避免損壞底部固定凹槽

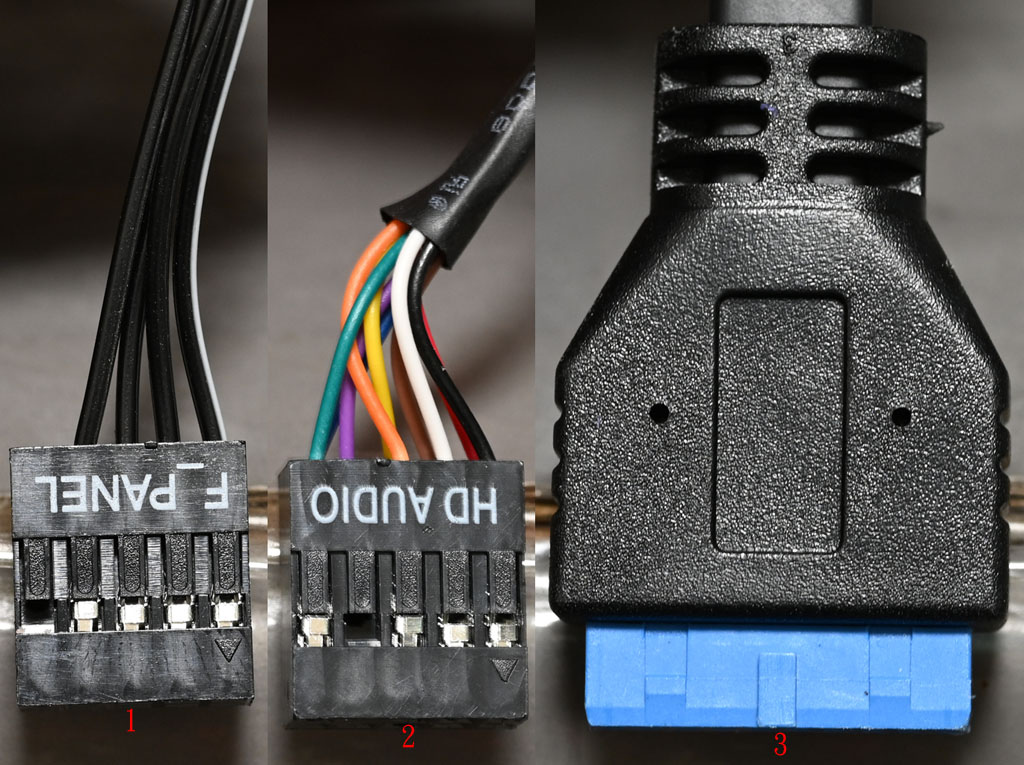

▼機殼連接線組，1為電源開關/電源指示燈一體接頭，2為耳機麥克風插座的接頭，3為USB3.2 Gen1 Type-A的19pin接頭

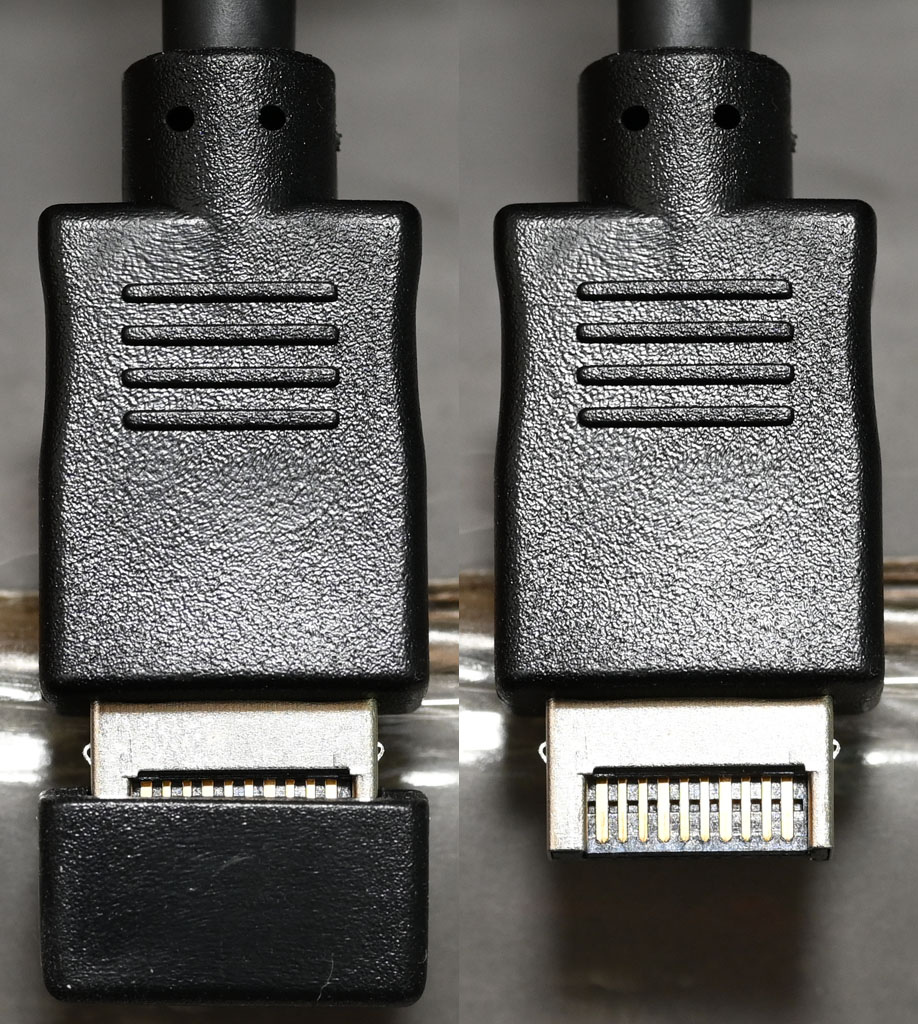

▼USB3.2 Gen2 Type-C的20pin Type-E接頭設置防塵蓋

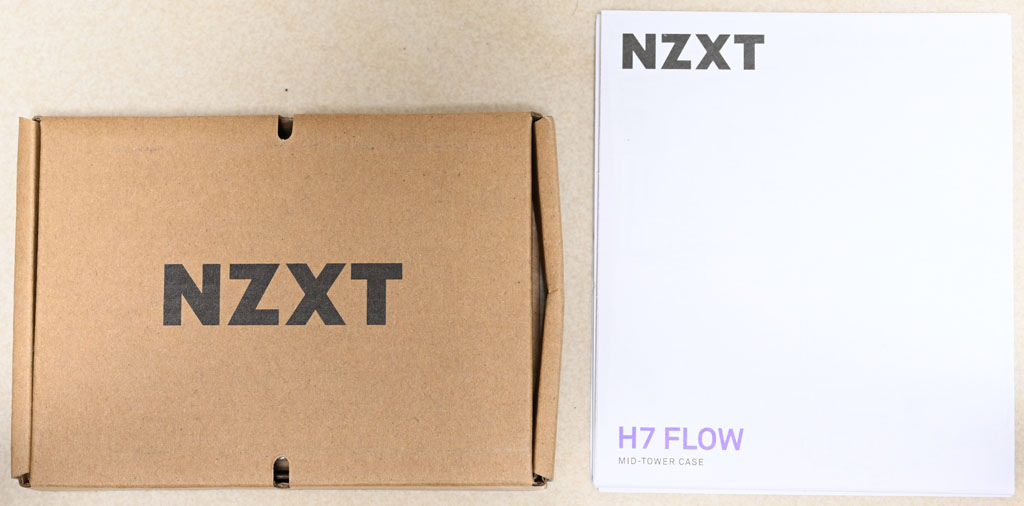

▼塞在下方3.5吋/2.5吋硬碟架的配件盒上面有NZXT商標

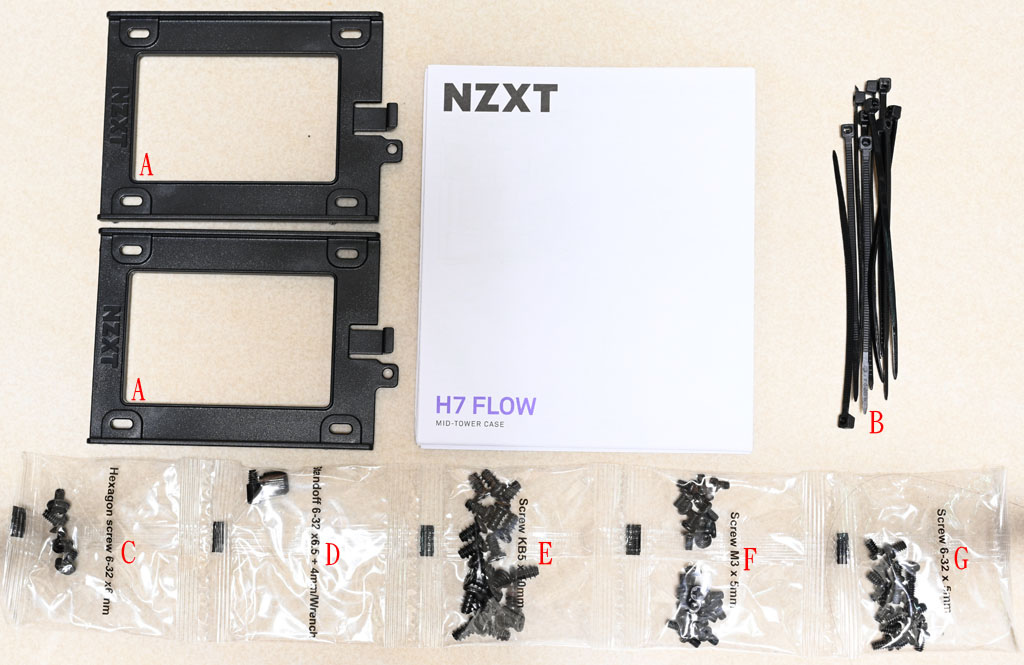

▼配件盒內有2個活動式2.5吋固定架(A)、塑膠束帶(B)、電源螺絲(C)、主機板銅柱/主機板銅柱套筒工具(D)、風扇螺絲(E)、2.5吋SSD螺絲(F)、主機板銅柱/3.5吋硬碟螺絲(G)

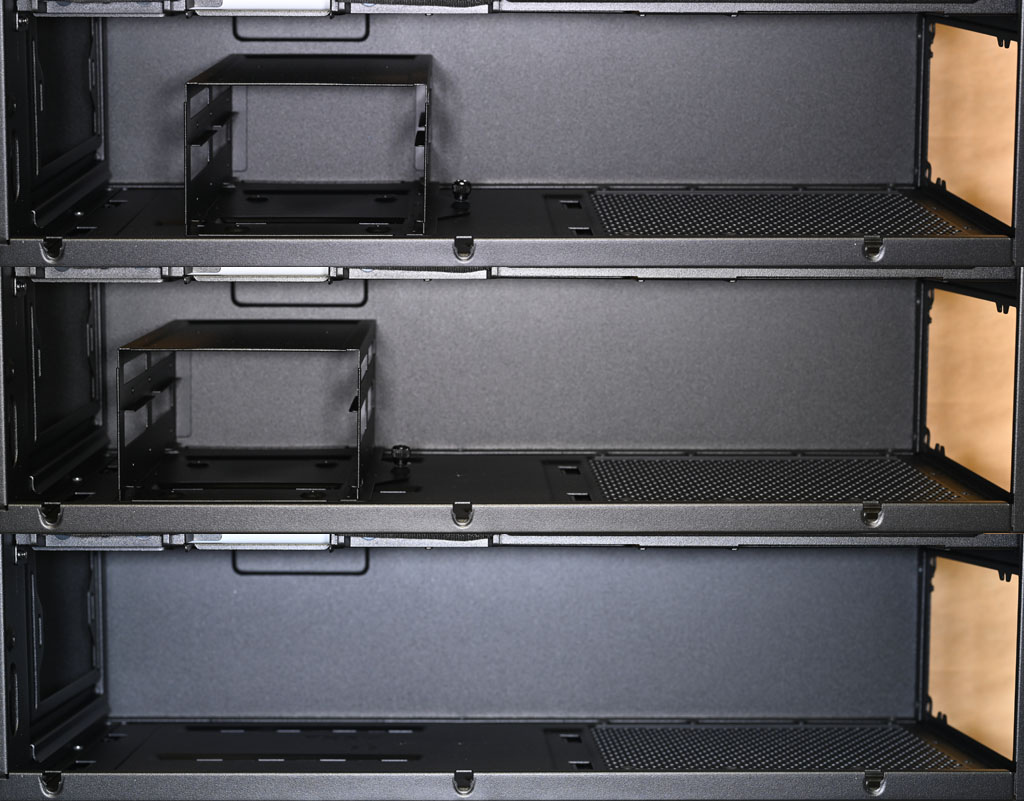

▼3.5吋/2.5吋硬碟架拆除側邊手轉固定螺絲後可移除，具備兩段安裝位置，不裝硬碟架可提供最大的電源供應器安裝空間

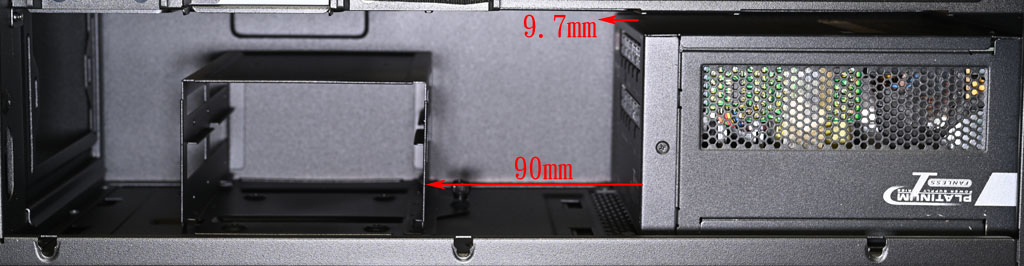

▼安裝長度160mm的電源供應器後，電源供應器左側與靠右邊安裝的3.5吋/2.5吋硬碟架右側距離90mm。電源供應器與上方電源艙隔板距離9.7mm

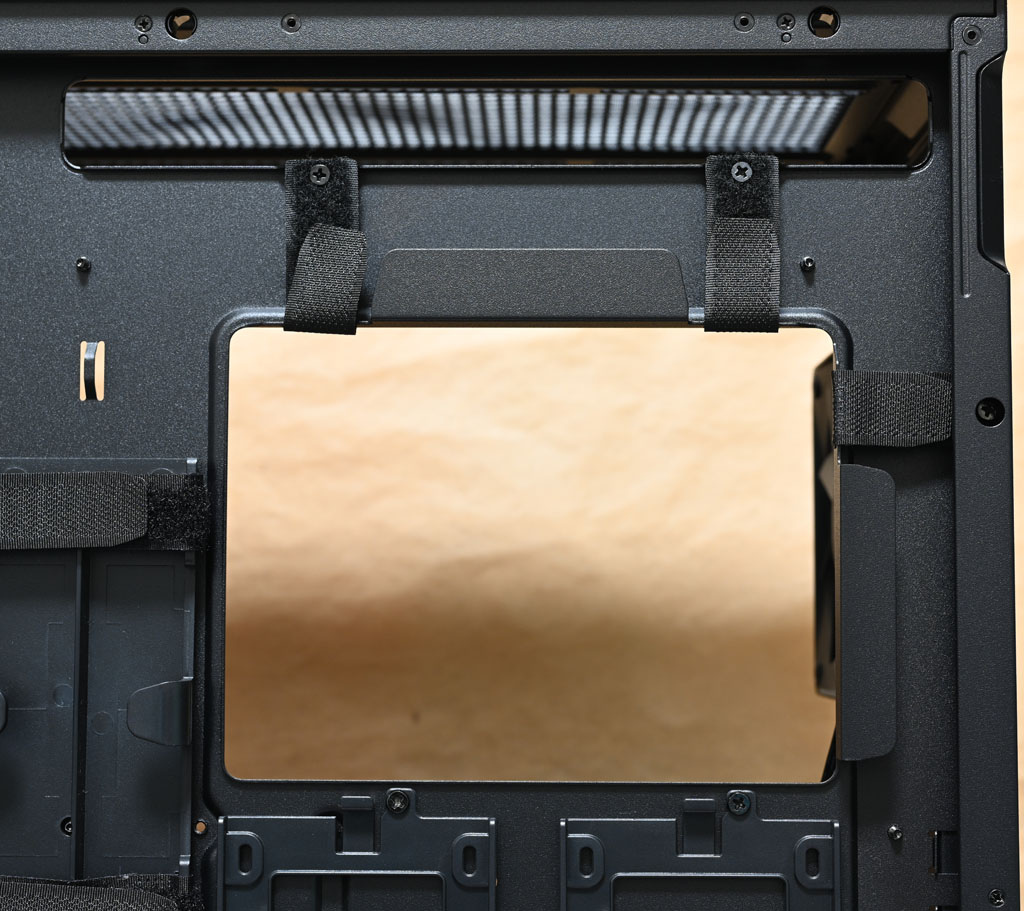

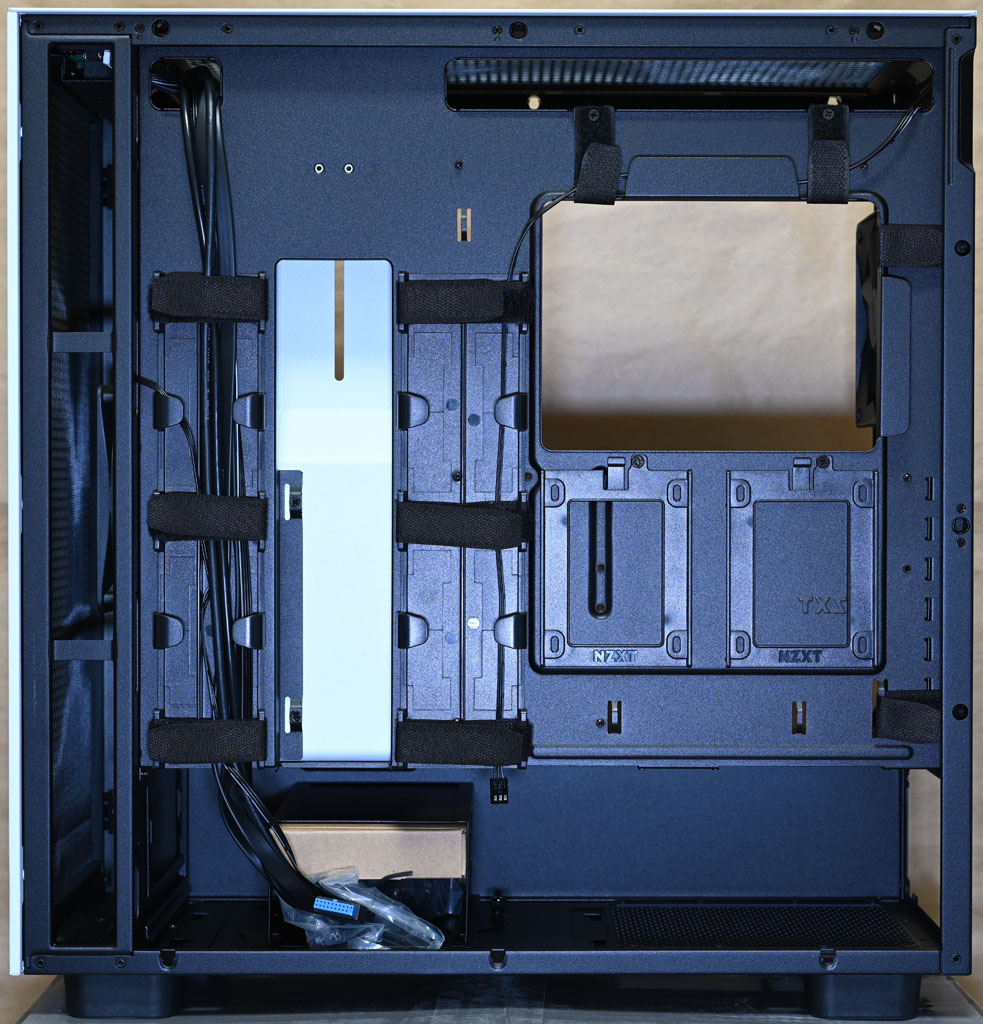

▼主機板處理器位置背面的底板開口上方/右側邊緣有固定線路的魔鬼氈束帶

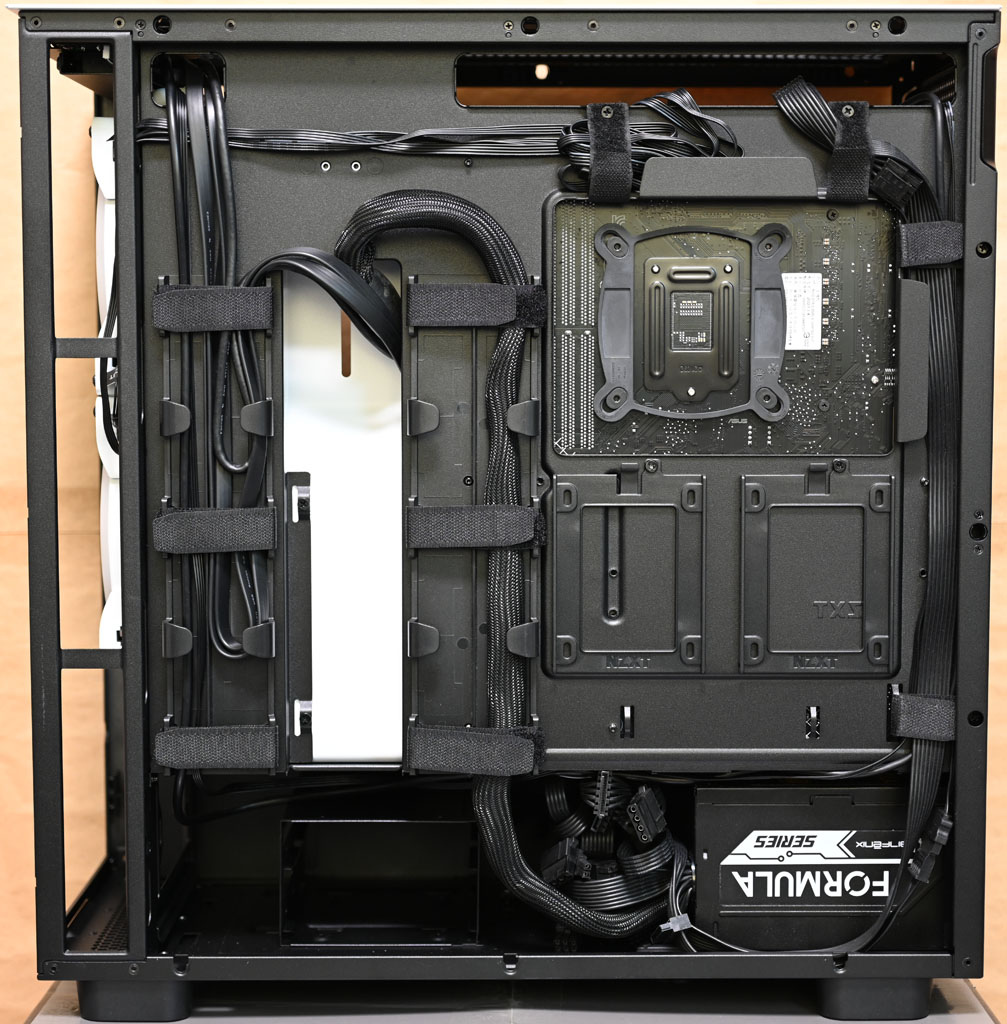

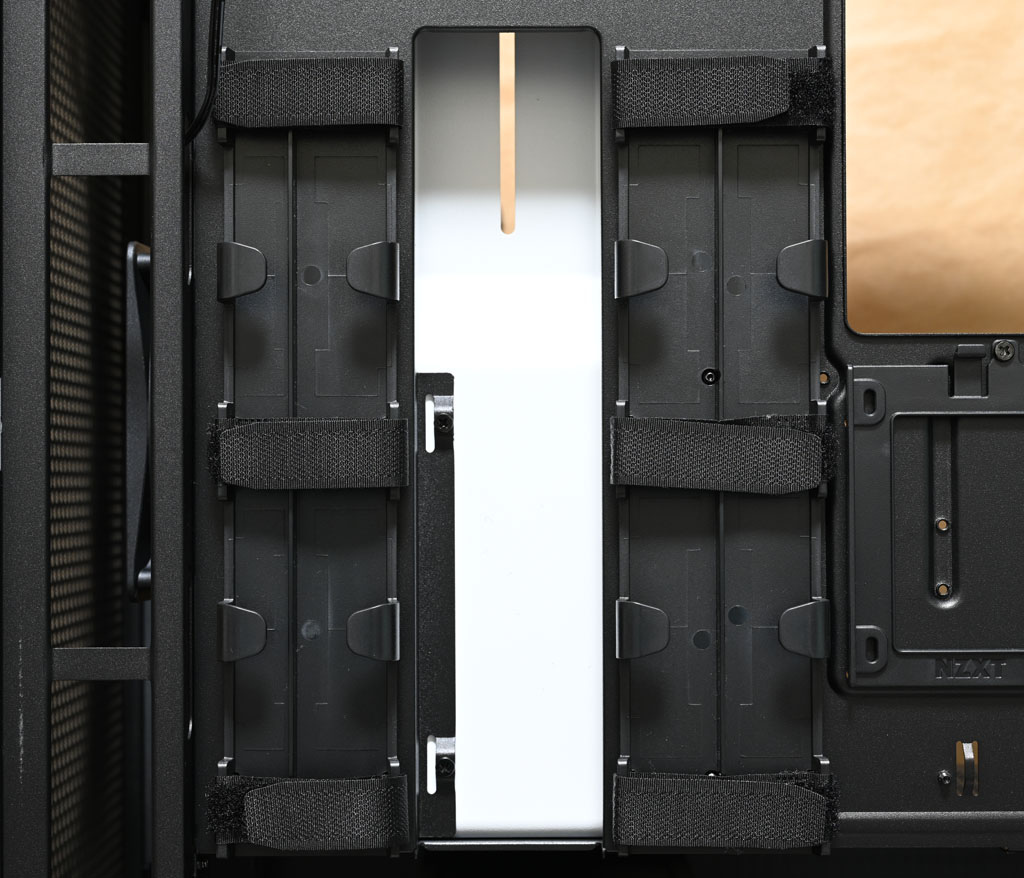

▼底板左下長條形穿線開孔兩側配置兩組加寬的整線槽，整線槽上方有掛鉤及魔鬼氈束帶

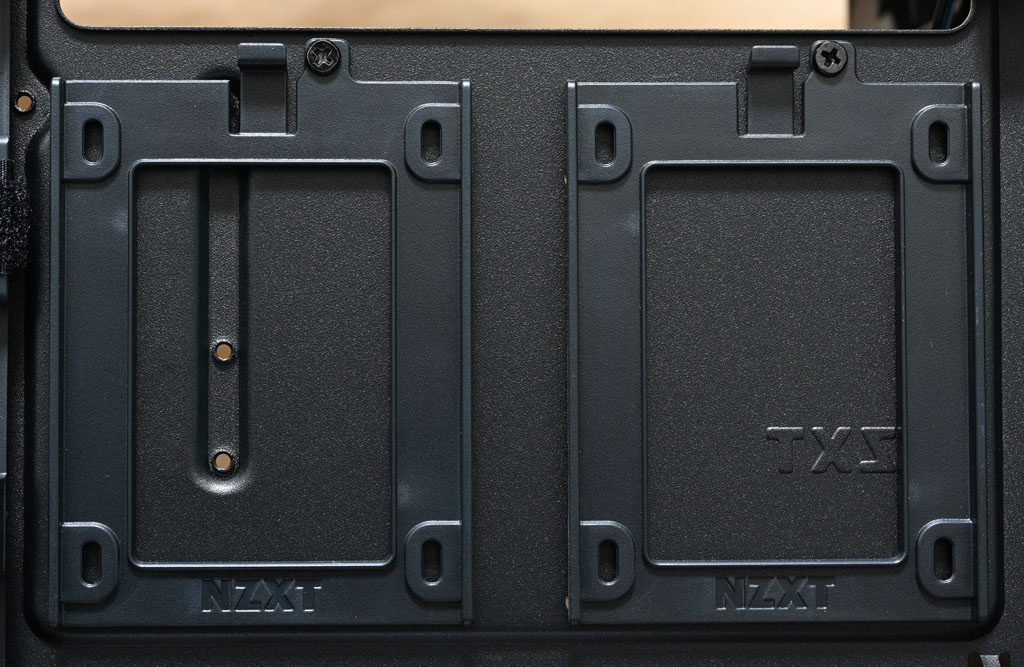

▼底板右下有2個活動式2.5吋固定架

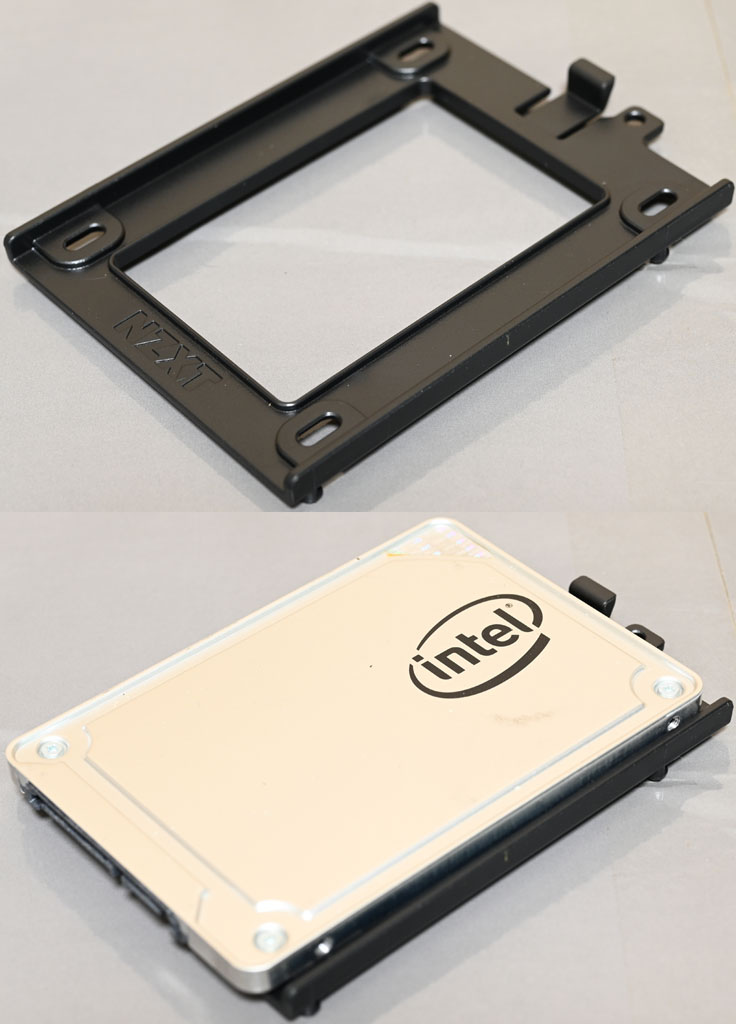

▼鬆開固定螺絲就可取下活動式固定架，每個固定架可安裝1顆2.5吋SSD

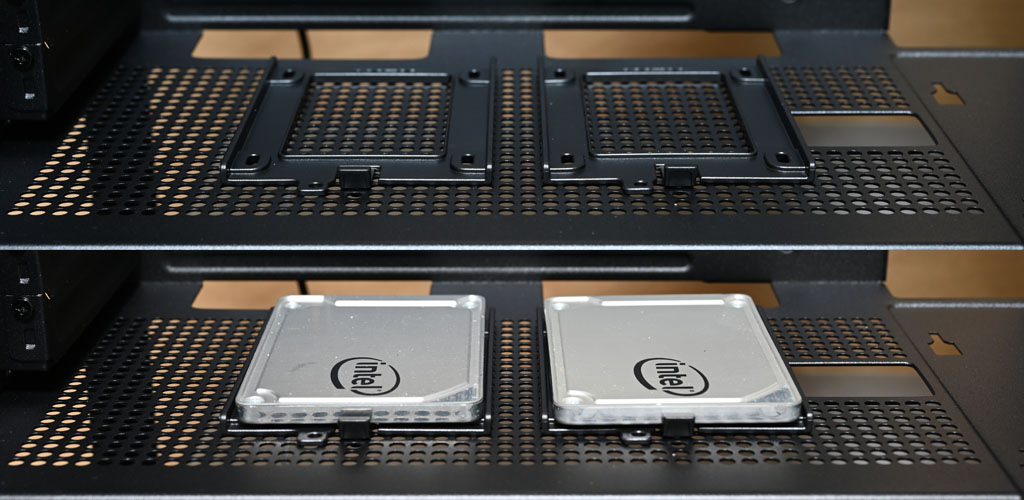

▼活動式2.5吋固定架亦可固定在電源艙網狀隔板上網狀孔洞區域，於此處透過卡榫固定，不用螺絲

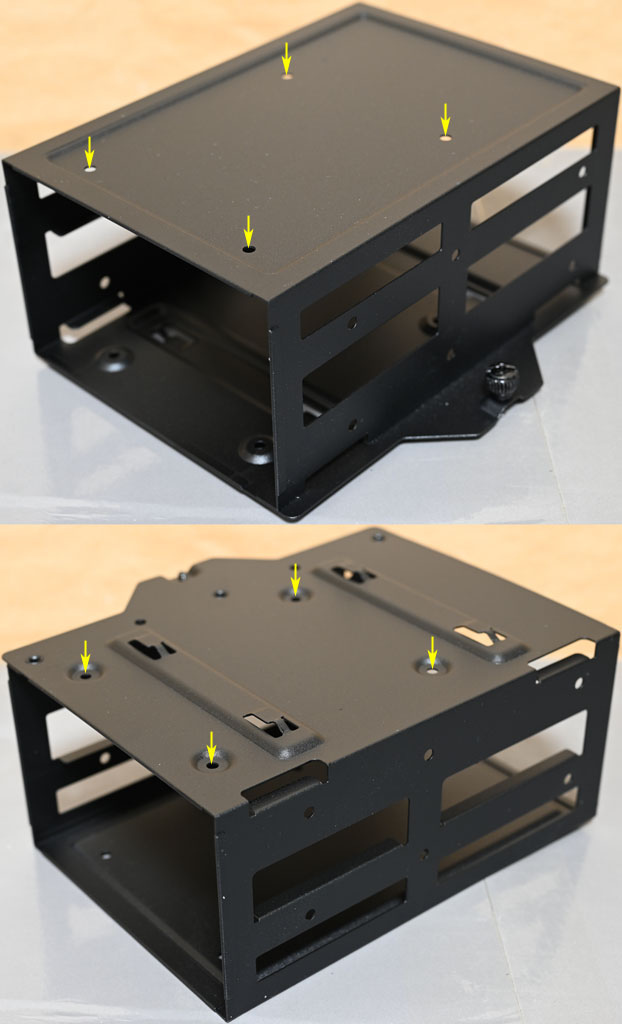

▼3.5吋/2.5吋硬碟架，頂部(上圖)與底部(下圖)有2.5吋固定用螺絲孔(黃色箭頭)

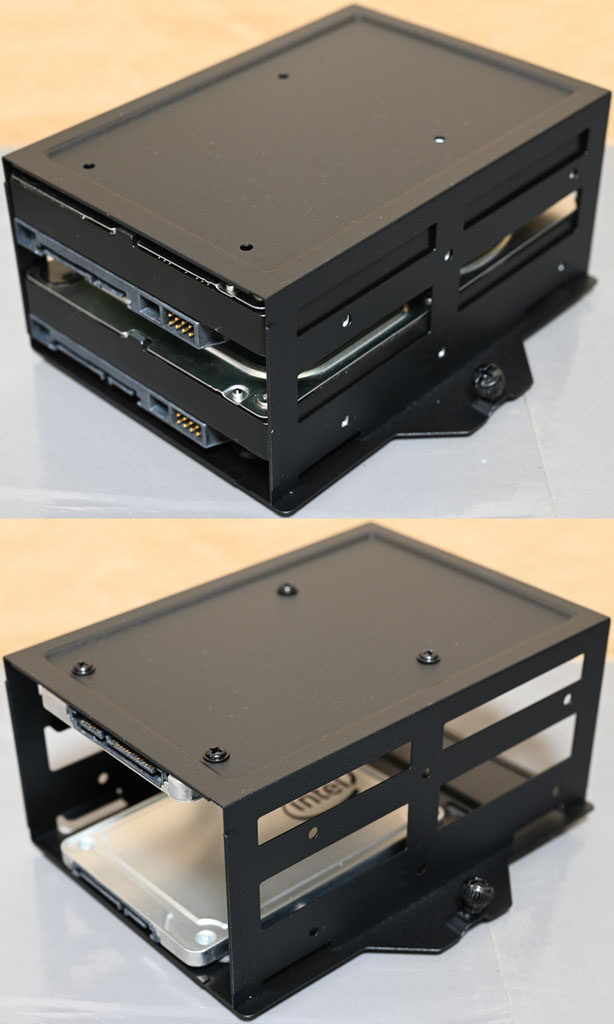

▼3.5吋/2.5吋硬碟架安裝2顆3.5吋硬碟(上圖)及2顆2.5吋SSD(下圖)示意圖

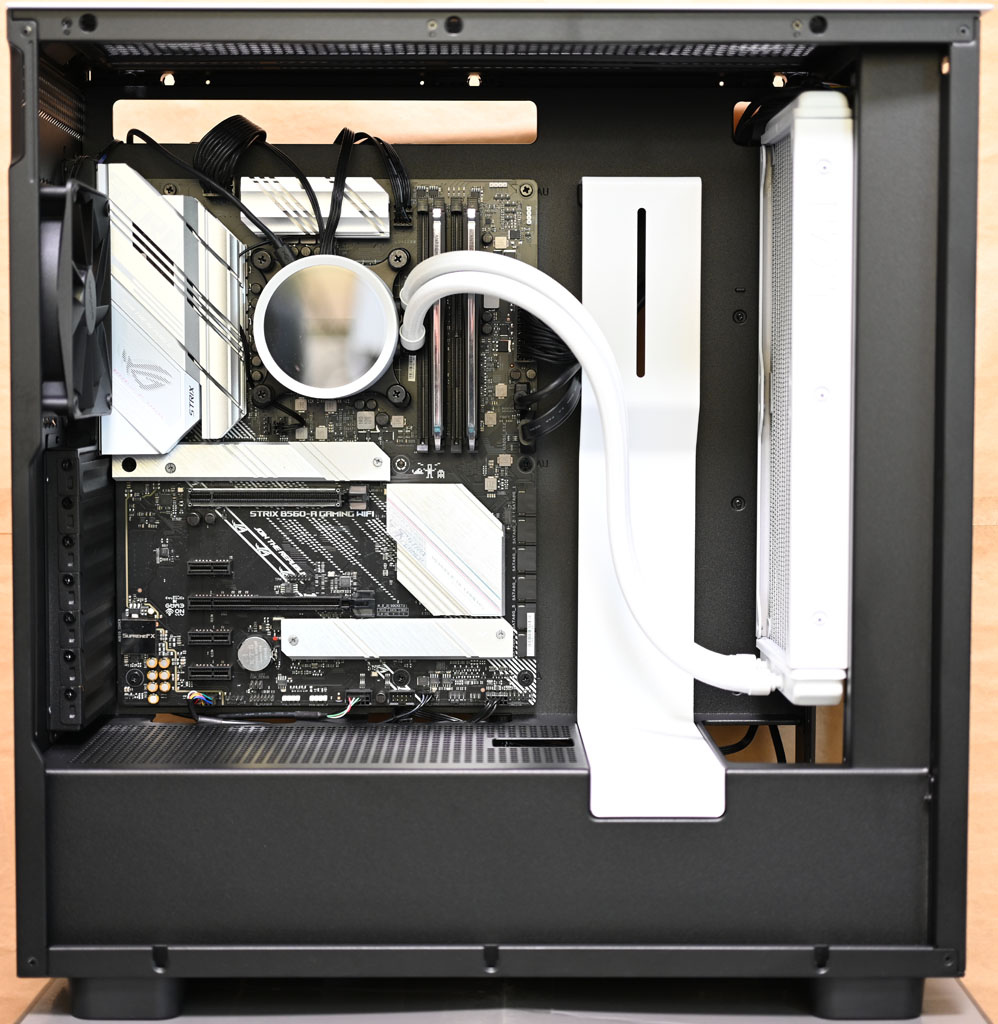

▼安裝完成左側面圖
▼安裝完成右側面圖

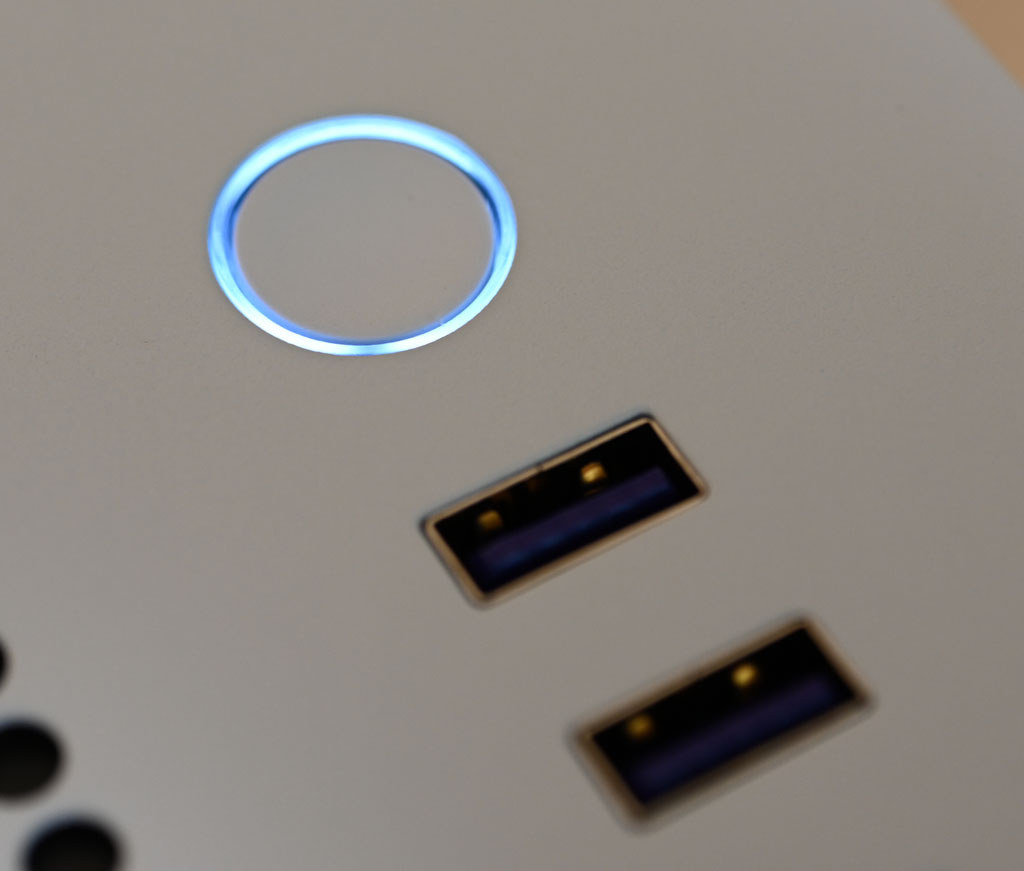

▼電源啟動後，電源開關外圍光圈會點亮白色燈光，不過沒有配置硬碟指示燈，無法得知硬碟是否正在讀寫

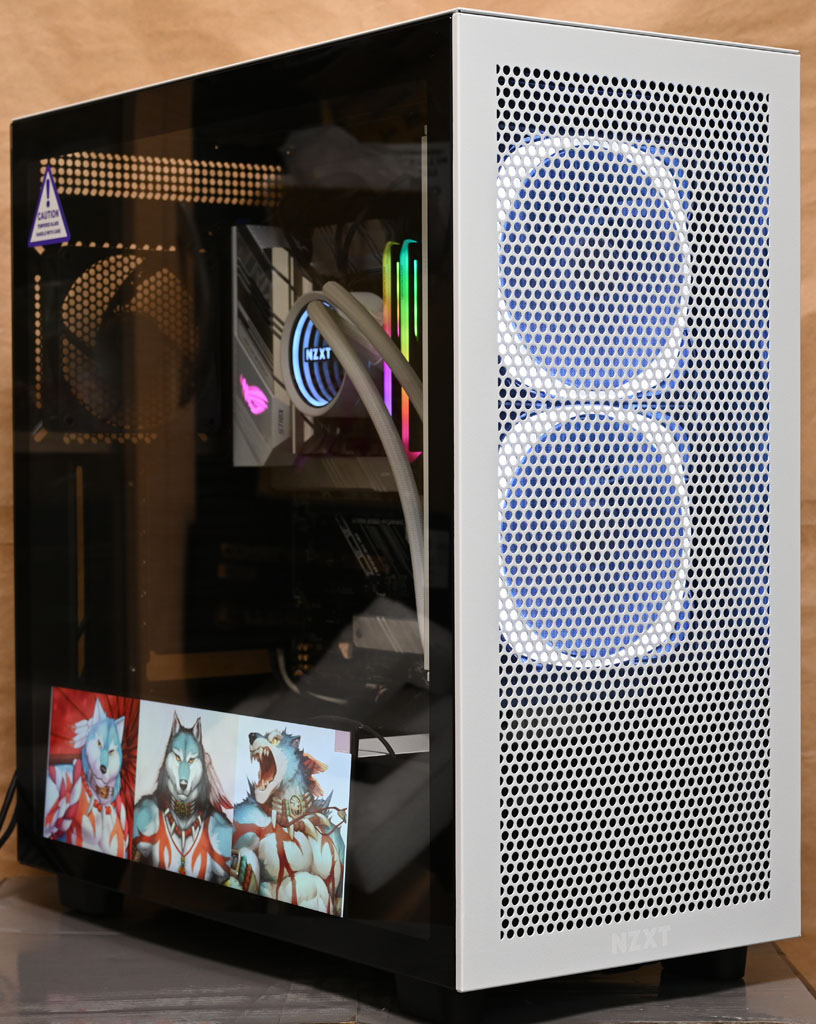

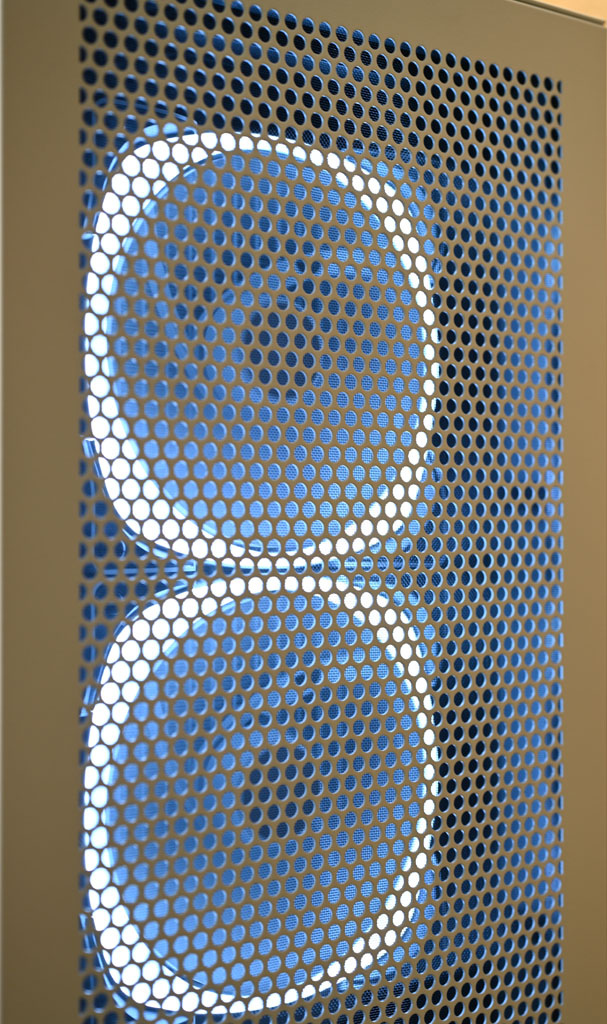

▼水冷排風扇外環燈光從白色正面網孔板透出來

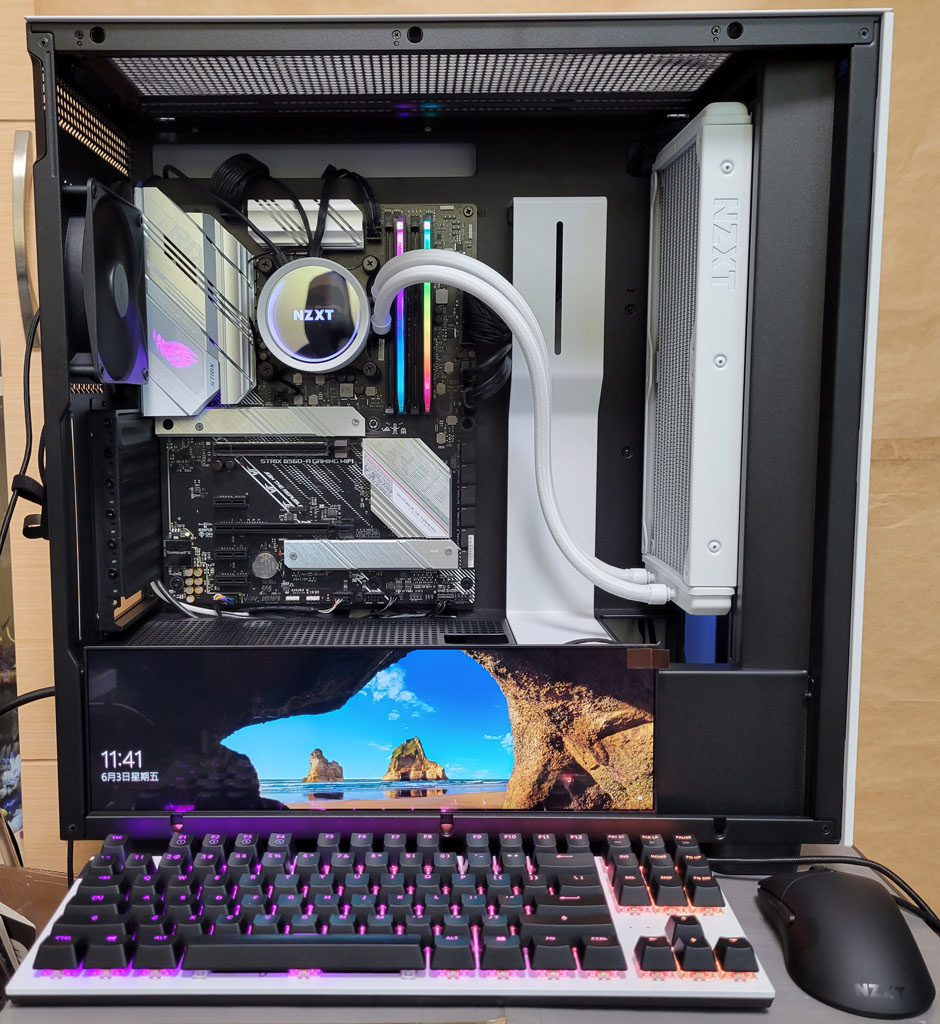

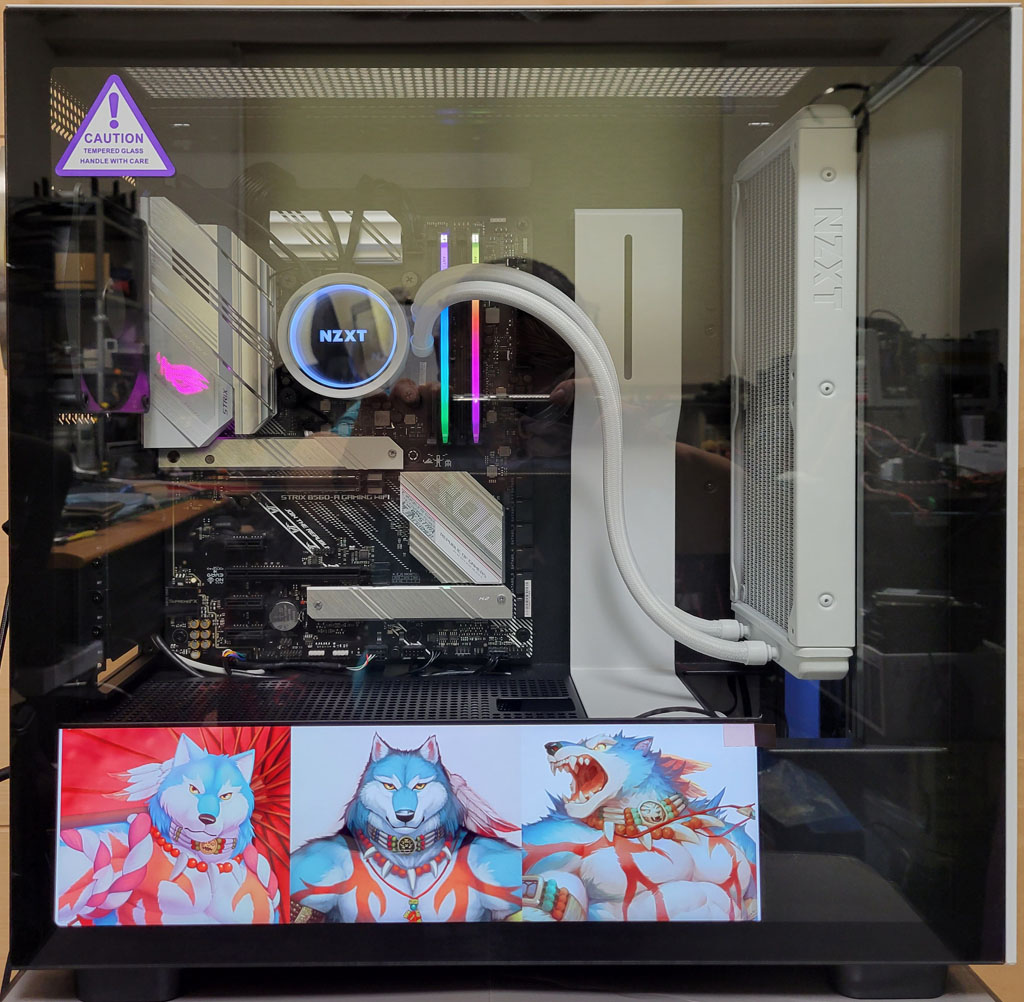

▼在機殼下方裝上長條形螢幕
▼蓋上左側板
不錯的點：
◆卡榫固定式無打孔強化玻璃透明側板，免用工具即可開啟，金屬支架包覆玻璃上下邊緣，增加防護性
◆免用工具即可開啟的卡榫固定式前面板與頂部面板均配置大面積網狀開孔，有助實現最佳散熱
◆前方/頂部/後方可提供7個120mm風扇安裝空間，前方風扇固定架採活動式設計，前方預裝1個F120Q靜音扇，後方預裝1個F120Q靜音扇，前方與頂部水冷排尺寸可裝到360mm
◆前方/頂部配置卡榫式過濾網，底部配置前抽式進氣過濾網及後抽式電源過濾網，可從外部拆裝，清潔方便
◆頂置式I/O面板提供2個USB3.2 Gen1 Type-A及1個USB3.2 Gen2 Type-C
◆7個無支架標準擴充槽，不用擔心介面卡連接埠會被阻擋，也可使用另購的顯卡垂直安裝架
◆底板背面有兩組整線槽，本體加寬並增加掛鉤及魔鬼氈束帶，上方/右側也有固定線路的魔鬼氈束帶
◆下方可拆卸式硬碟架具備兩段安裝位置，可安裝2顆3.5吋硬碟/2.5吋SSD或是1顆3.5吋硬碟加1顆2.5吋SSD，底板上活動式固定架可安裝2顆2.5吋SSD，電源艙網狀隔板上免工具拆裝活動式固定架可安裝2顆2.5吋SSD
◆螺絲個別裝袋，並印上螺絲規格
可改進的點：
◆側板強化玻璃上下邊與角落雖有金屬支架包覆，但左右邊仍為裸露無防護，取放時需注意避免直接撞擊左右邊
◆卡榫式側板拆裝需要注意施力，用力過輕無法脫離卡榫，用力過猛或開啟角度過大容易損壞卡榫及側板固定凹槽
◆沒有配置重置開關與硬碟指示燈
◆3.5吋/2.5吋安裝均採螺絲固定，拆裝稍嫌不便
◆僅有2個預裝風扇
報告完畢，謝謝收看
