Antec Dark Phantom DP503機殼特色：
●大面積斜向肋條幾何網格造型金屬網孔正面面板，塑造獨特視覺感，也能讓氣流順暢通過
●4mm無打孔強化玻璃側板
●前方/頂部/後方/電源艙上方均有安裝風扇的位置，提供最多9顆120mm風扇安裝空間。前方預裝3個120mm ARGB風扇
●前方/頂部可安裝最大360mm一體式水冷散熱排
●頂部配置磁吸式過濾網，底部電源進氣口配置前抽式過濾網
●配置7個無支架標準擴充槽，不用擔心介面卡連接埠會被阻擋，內建可調整顯示卡支撐架，也可使用另購的顯卡垂直安裝架
●內建燈光/風扇控制板，提供6個3pin ARGB插頭及6個風扇3pin插頭，可從燈光按鈕切換內建預設燈效，也能與支援ARGB主機板連動控制，可由主機板PWM信號控制風扇轉速，並將其中1個風扇轉速回傳至主機板
●頂置式I/O面板提供2個USB3.2 Gen1 Type-A及1個USB3.2 Gen2 Type-C
●底板背面前方穿線開孔處有固定線路的魔鬼氈束帶，整線方便
●下方硬碟架可安裝2顆3.5吋硬碟/2.5吋SSD，具備1個抽取式托盤，安裝位置可2段調整，未安裝硬碟架時可獲得最大電源供應器安裝空間
●底板可安裝2個2.5吋SSD，並具備快速拆裝設計
Antec Dark Phantom DP503機殼規格：
本體尺寸(DxWxH)：483x220x492mm
可安裝主機板種類：E-ATX、ATX、Micro ATX、ITX
前置I/O埠：2個USB3.2 Gen1 Type-A、1個USB3.2 Gen2 Type-C、耳機、麥克風
下方硬碟架3.5吋安裝空間：2個
下方硬碟架2.5吋安裝空間：2個(與3.5吋空間共用)
底板2.5吋安裝空間：2個
標準擴充槽：7個
前方風扇安裝空間：3個120/140mm或2個185mm(預裝3個120mm ARGB風扇)
頂部風扇安裝空間：3個120mm或2個140mm
後方風扇安裝空間：1個120mm
電源艙上方風扇安裝空間：2個120mm
過濾網：頂部磁吸式過濾網，底部電源進氣口後抽式過濾網
可安裝CPU散熱器高度：最大170mm
可安裝顯卡長度：最大375mm
可安裝電源供應器長度：安裝硬碟架時最大205mm，未安裝硬碟架時最大410mm
前方可安裝水冷排尺寸：120/140/240/280/360mm
頂部可安裝水冷排尺寸：120/140/240/280/360mm
後方可安裝水冷排尺寸：120mm
▼此面外箱有外觀單線圖、商標、產品名稱、強化玻璃注意標誌
▼此面外箱有產品名稱、特色說明、分解單線圖
▼外箱左/右兩側有商標、提把開口、多國語言產品規格、AQ2保固標誌、技術支援聯絡資訊、官方網址、條碼、產地

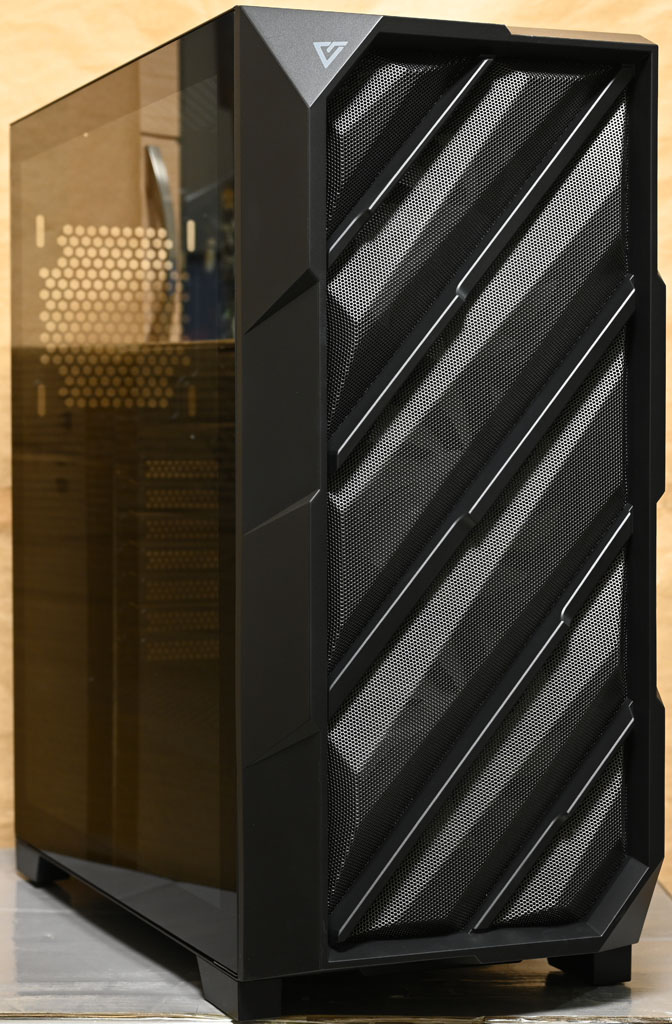

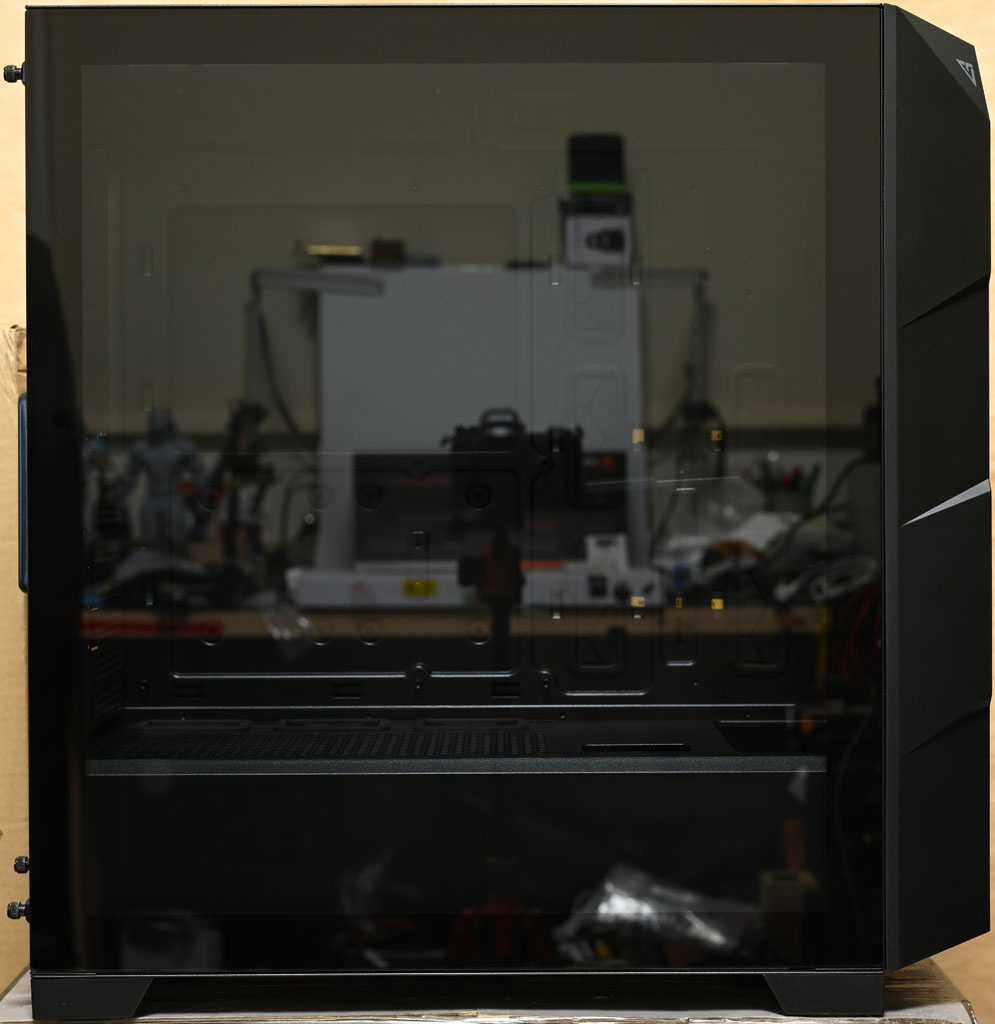

▼Antec Dark Phantom DP503機殼左側配置4mm強化玻璃側板

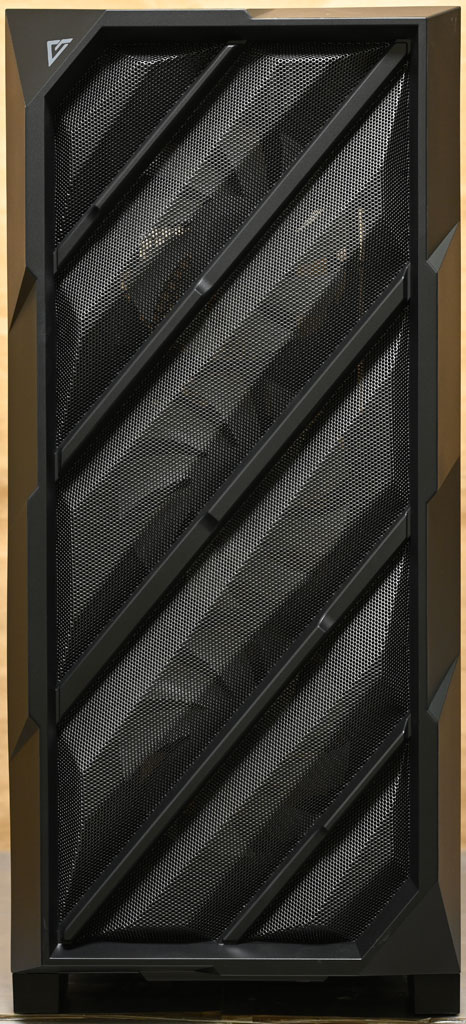

▼正面面板配置大面積斜向肋條幾何網格造型金屬網孔板，左上方有商標

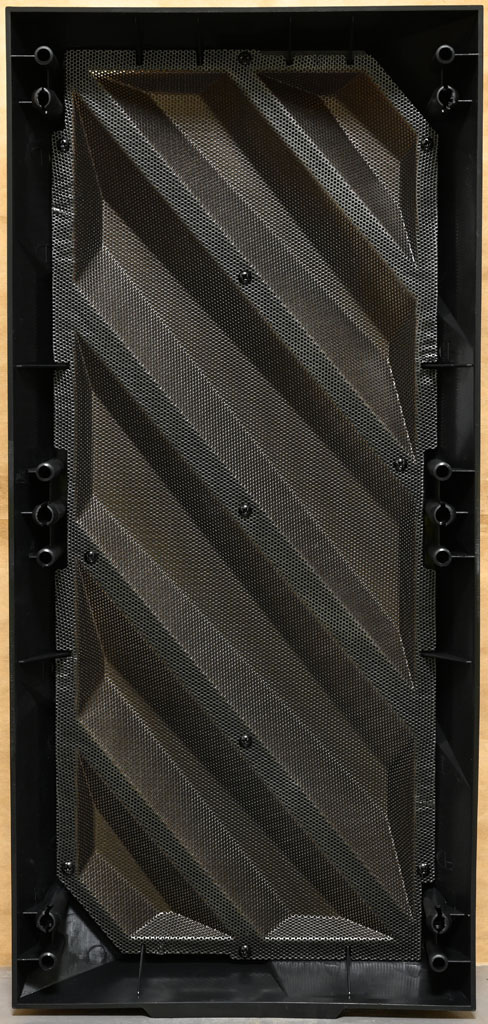

▼正面面板背面，使用螺絲固定金屬網孔板

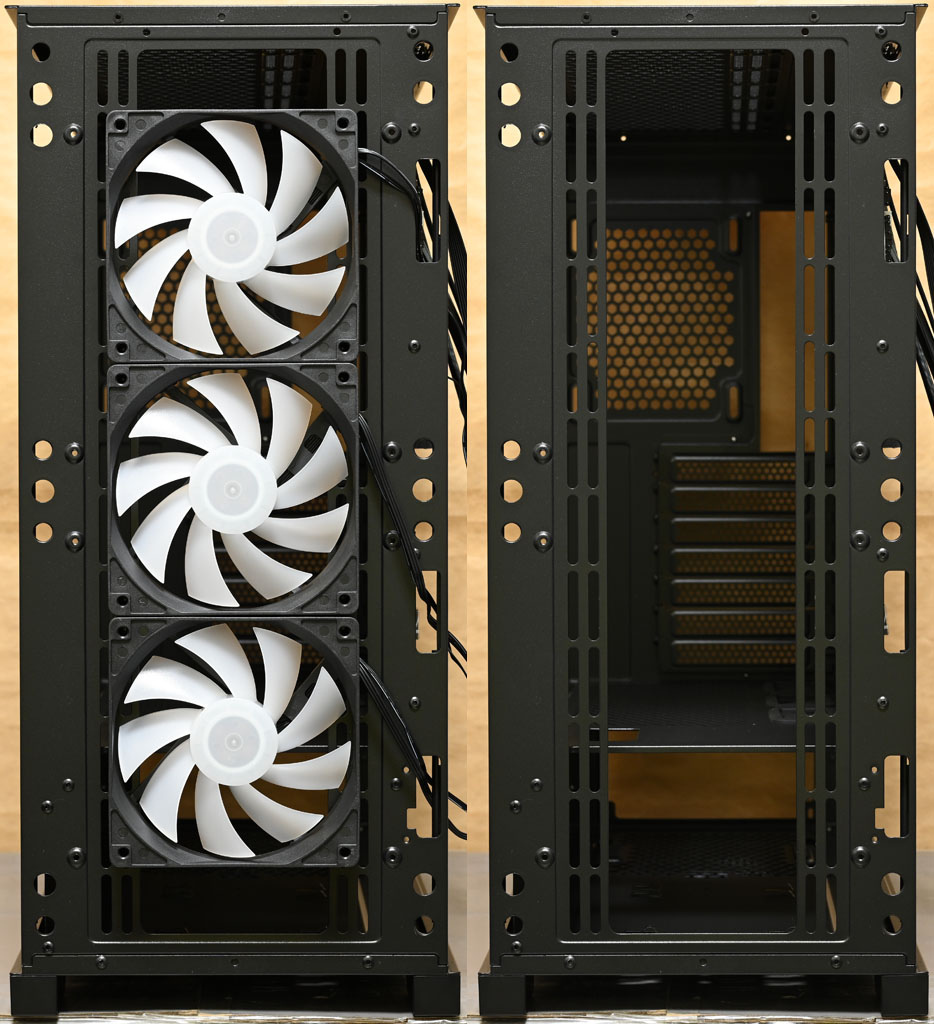

▼正面風扇長條形固定孔可安裝3個120/140mm或2個185mm風扇，水冷排可裝到360mm，已預裝3個120mm ARGB風扇

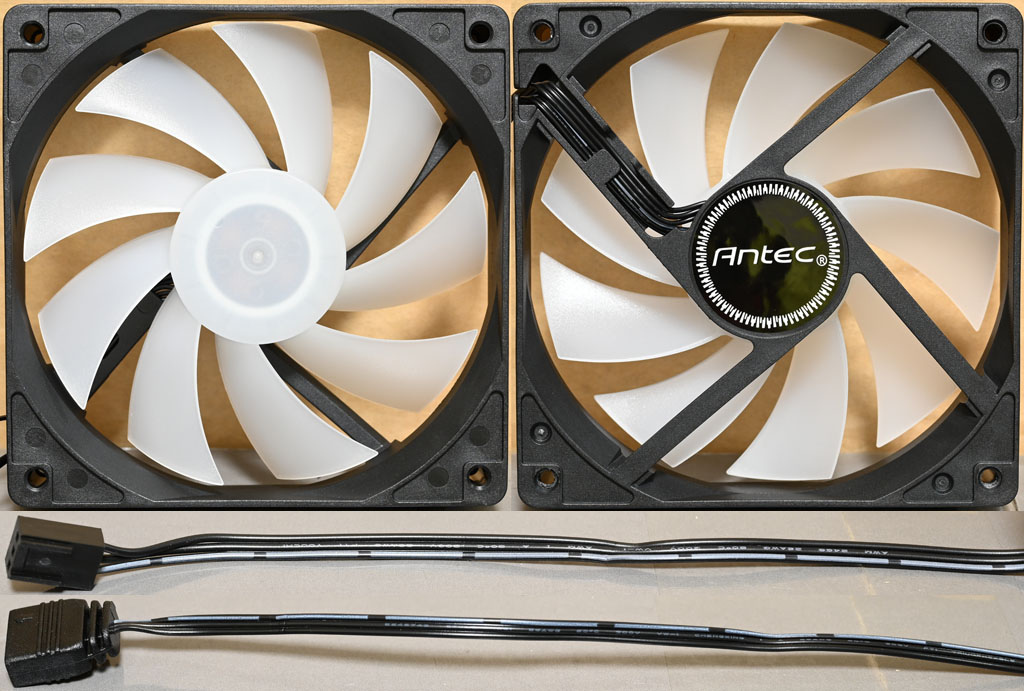

▼乳白色扇葉120mm ARGB風扇，黑色外框中央貼紙有商標。風扇電源線路為3pin，燈光控制線路為ARGB 3pin

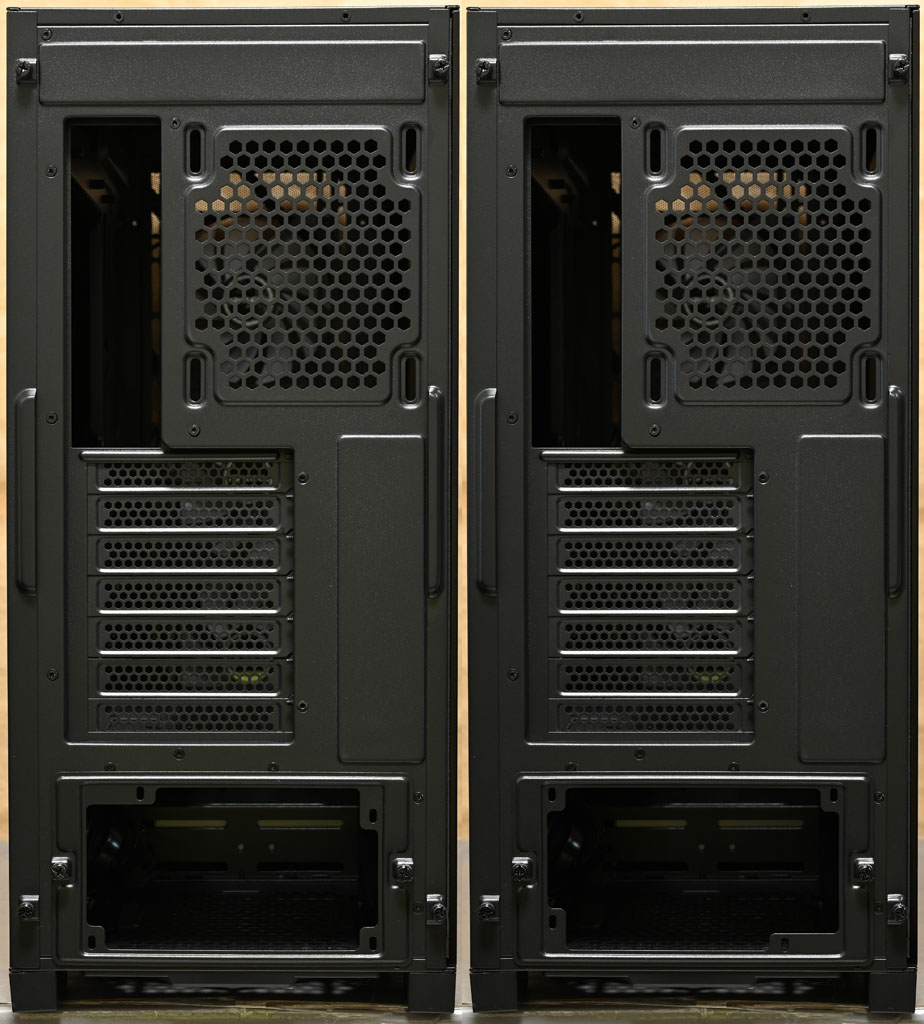

▼機殼後方風扇長條形固定孔可安裝1個120mm風扇，水冷排可裝到120mm。7個無支架標準擴充槽，不用擔心介面卡連接埠會被阻擋，也可使用另購的顯卡垂直安裝架。下面電源供應器安裝孔固定位板兩旁有手轉螺絲，鬆開手轉螺絲即可把電源供應器安裝固定孔位板拆下，可依需要改變電源供應器安裝方向

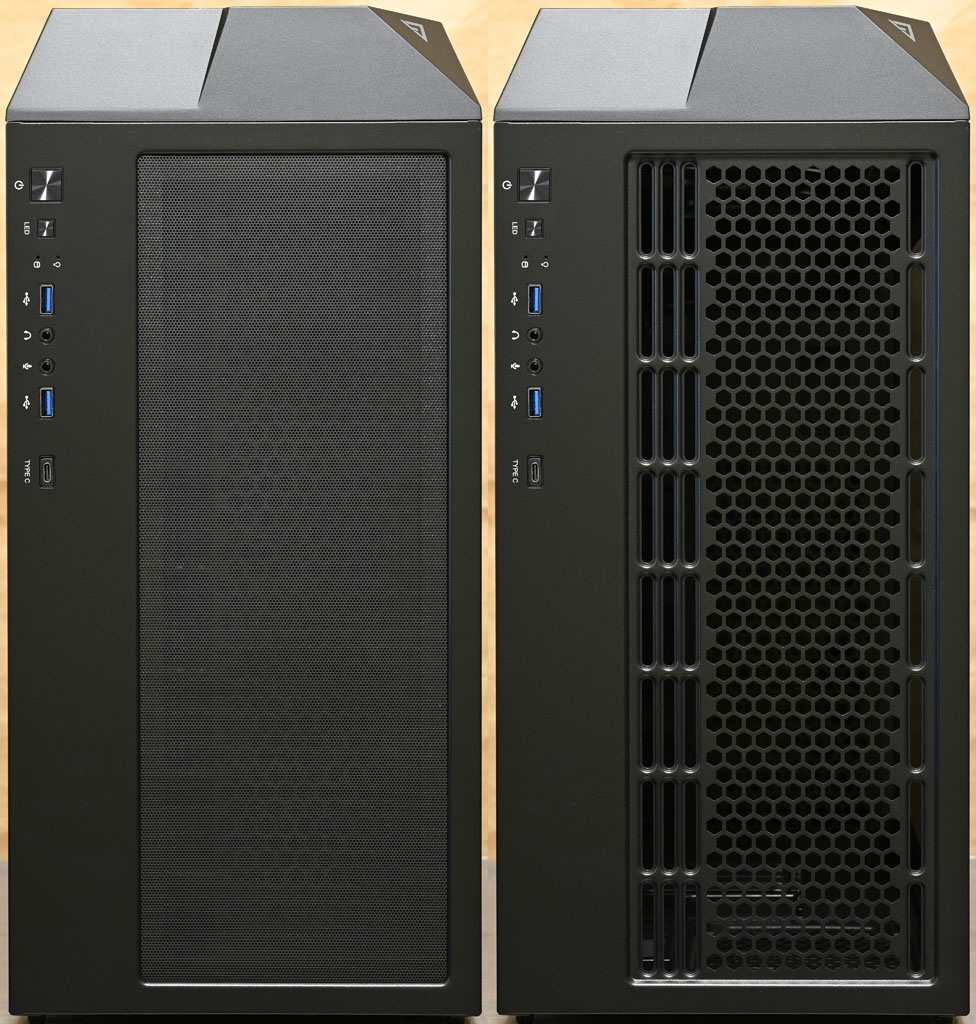

▼頂部風扇長條形固定孔可安裝3個120mm或2個140mm風扇，水冷排可裝到360mm(會受到主機板上方元件/記憶體高度影響)，配置磁吸式過濾網

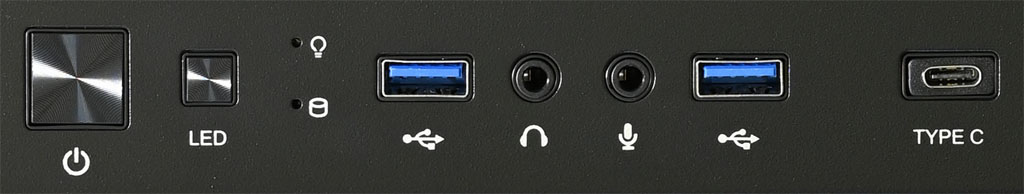

▼位於頂部右前方的縱置式I/O埠、按鈕與指示燈，由前(圖左)至後(圖右)分別是電源按鈕、LED按鈕、電源/硬碟指示燈、1個USB3.2 Gen1 Type-A、耳機3.5mm插座、麥克風3.5mm插座、1個USB3.2 Gen1 Type-A、1個USB3.2 Gen2 Type-C

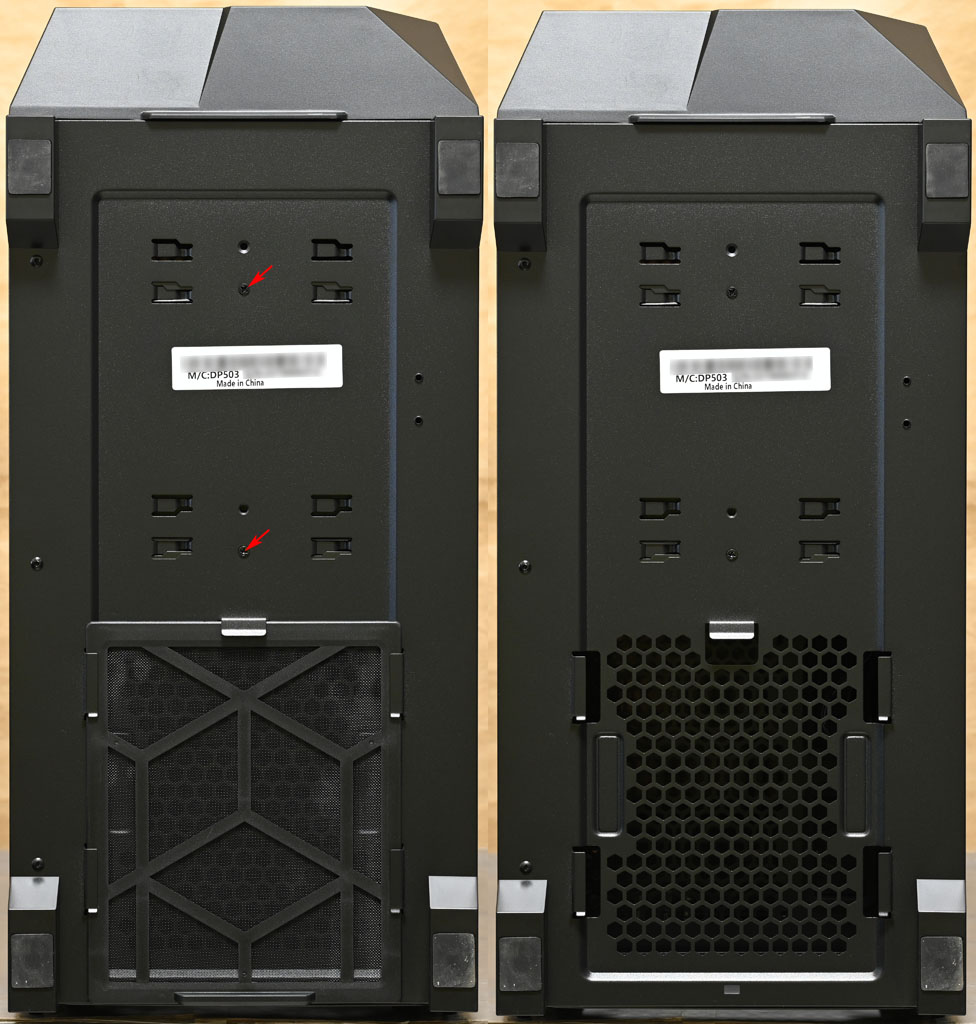

▼機殼底部腳座有防滑墊，電源供應器進氣口配置後抽式過濾網，2顆螺絲(紅色箭頭)固定硬碟架
▼鬆開左側強化玻璃側板後方手轉螺絲即可開啟

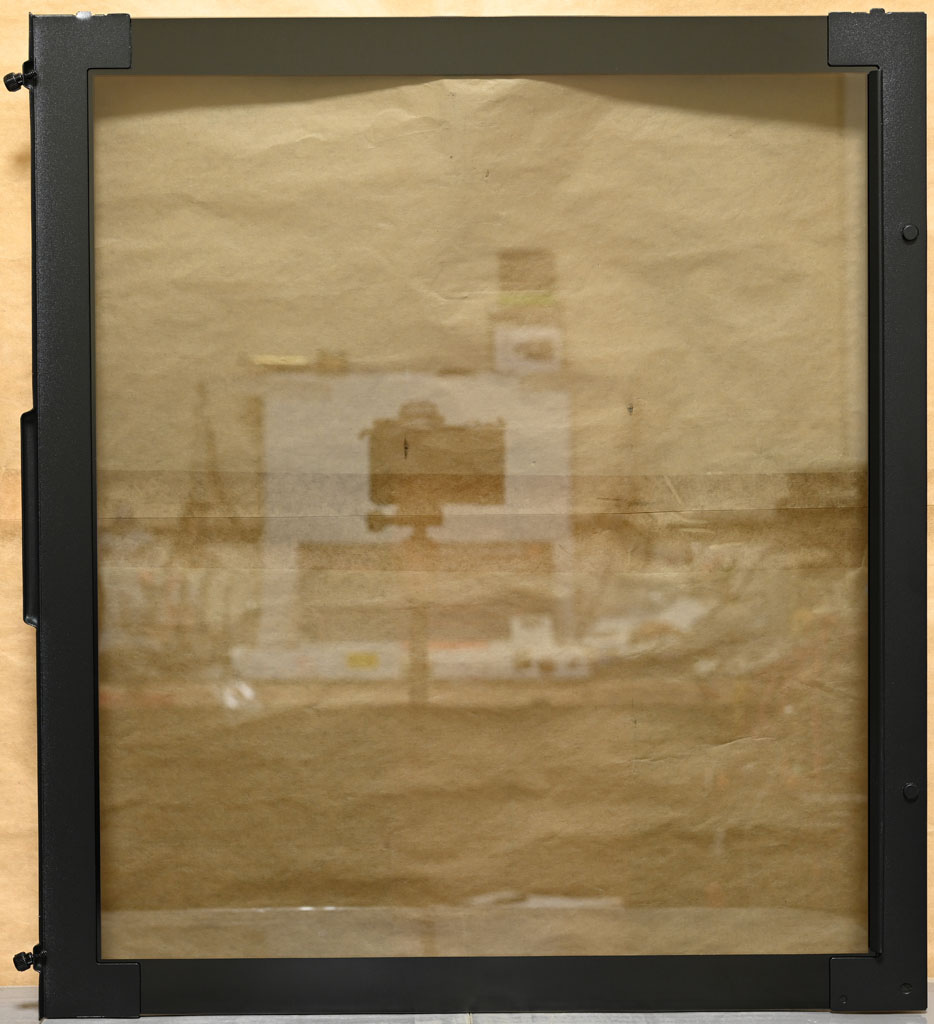

▼強化玻璃側板左右邊緣有強化及固定用金屬條，不過上下邊緣未有金屬條保護，取放時仍需注意避免直接撞擊玻璃上下邊緣

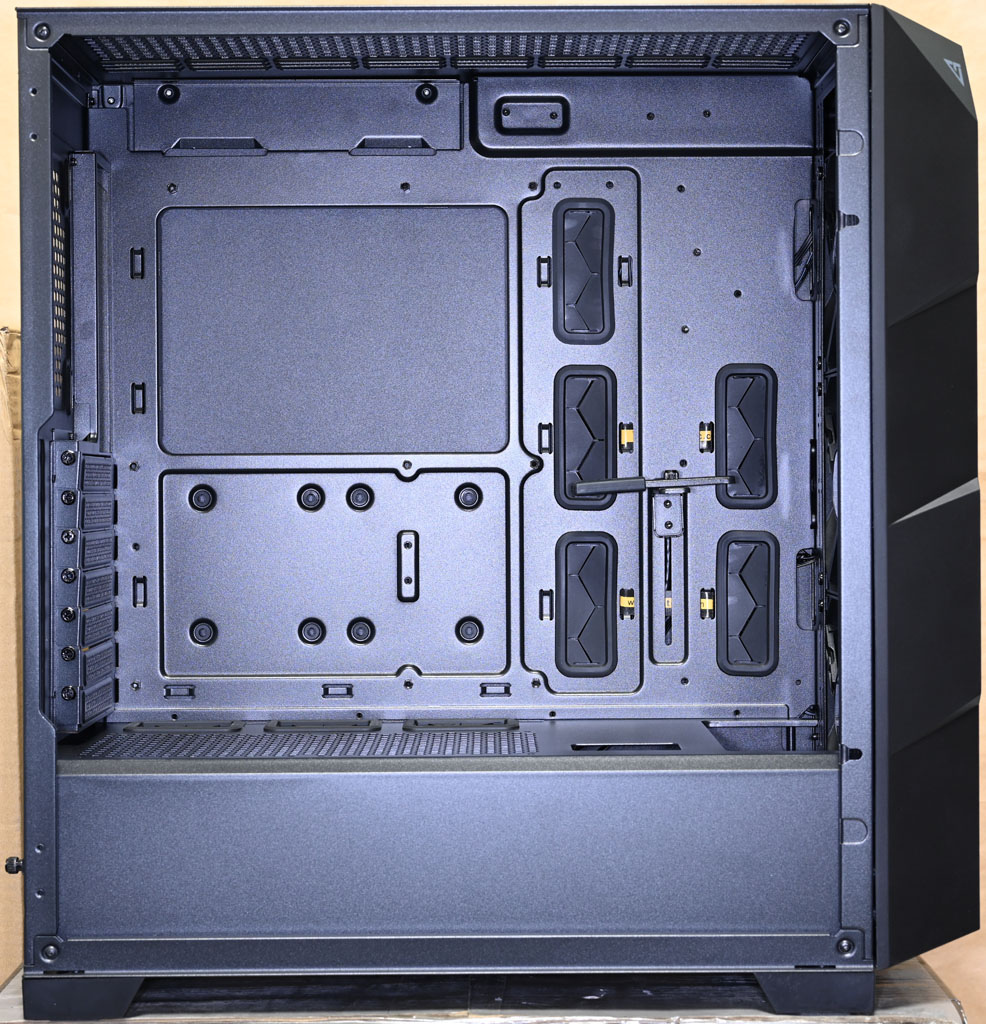

▼機殼左側面結構，主機板/介面卡安裝區與電源艙採隔離設計。底板前端5個長方形穿線開孔有橡膠護套

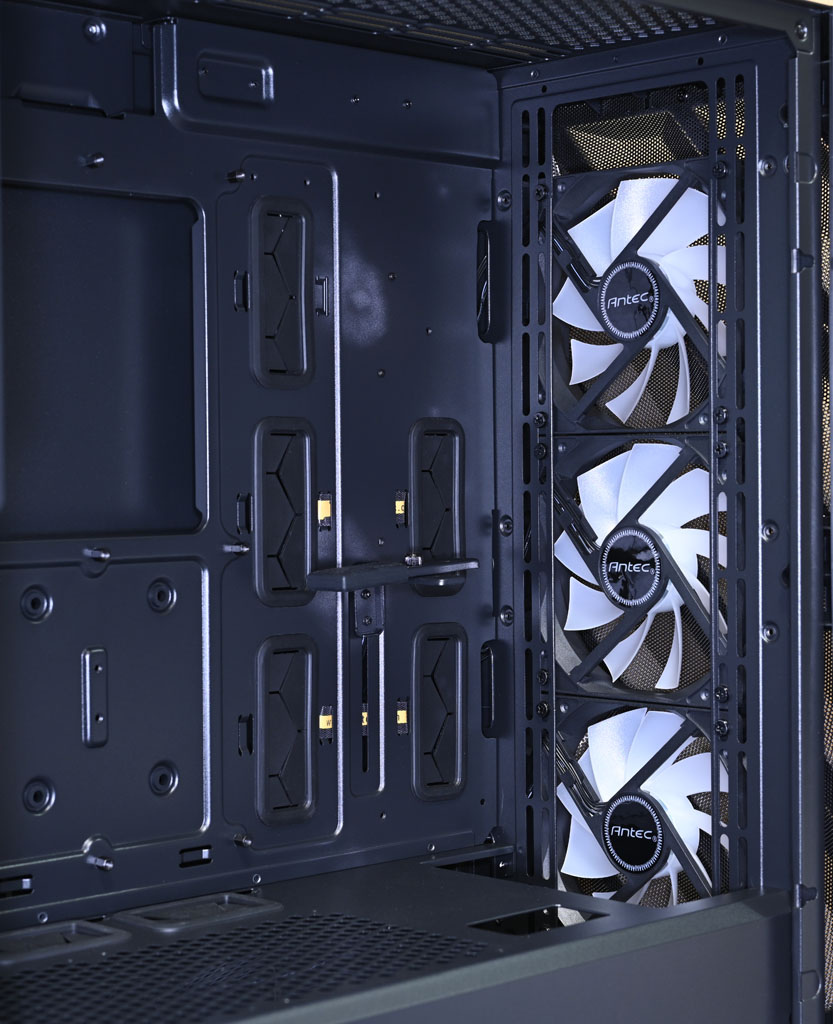

▼前方風扇安裝在外側
▼底板前端下方設置可調整顯示卡支撐架

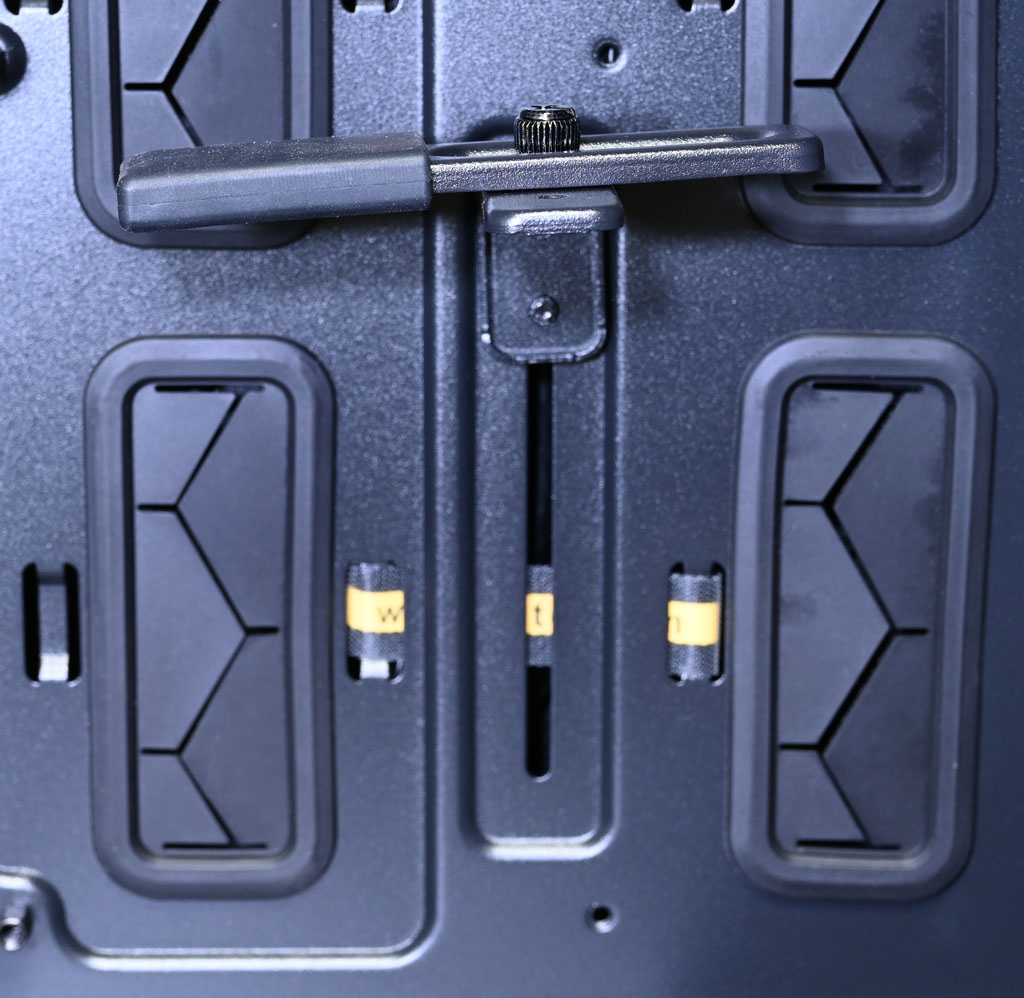

▼固定支撐架的2顆手轉螺絲在底板背面處，鬆開後可在底板的長條形固定孔滑動調整高低

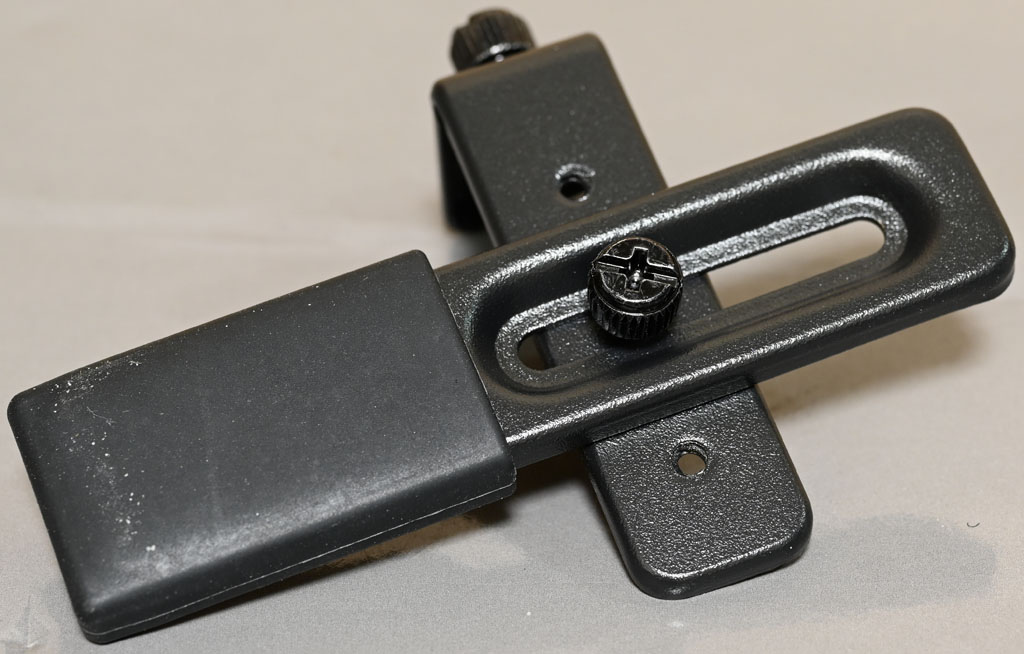

▼支撐架上面的支撐臂前端套上橡膠套，後端長條形固定孔使用手轉螺絲固定，鬆開後可調整支撐臂前後位置。支撐架設置3個鎖點，可依照需要調整支撐臂左右位置

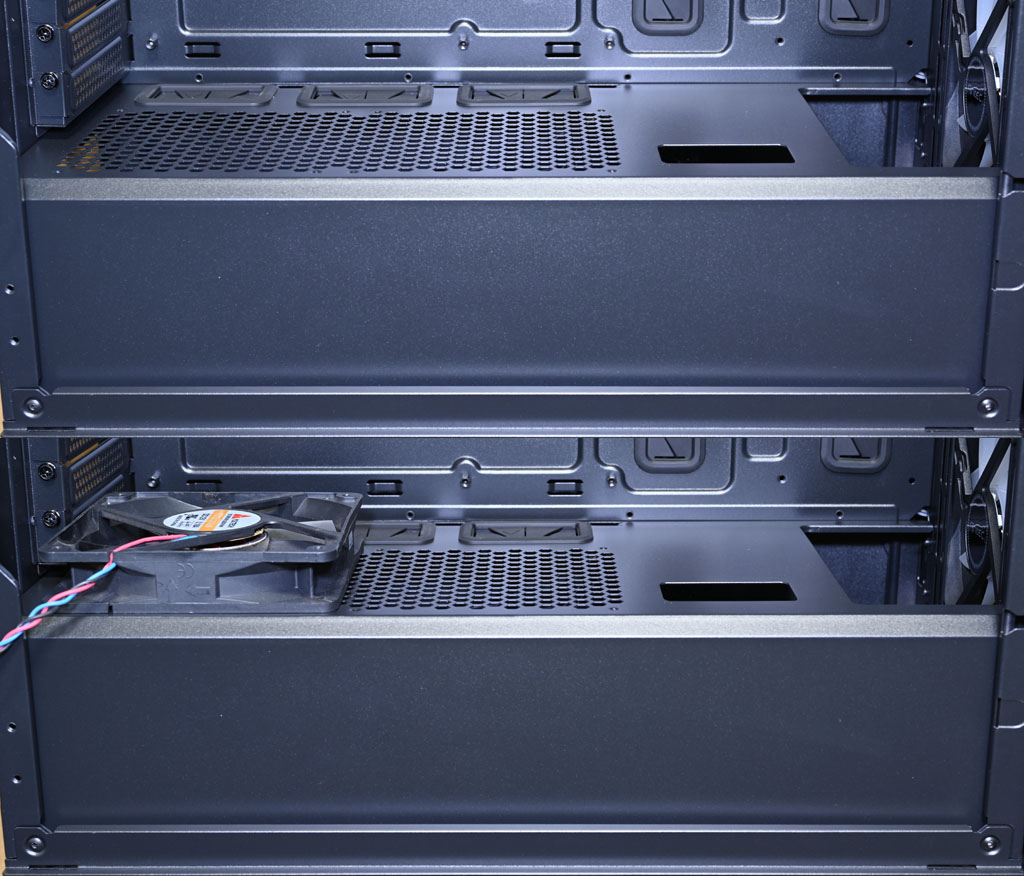

▼電源艙上方網狀隔板靠近底板端3個長方形穿線開孔有橡膠護套，靠近前端的1個長方形穿線開孔沒有橡膠護套。網狀區域配置風扇鎖點，可安裝2個120mm風扇

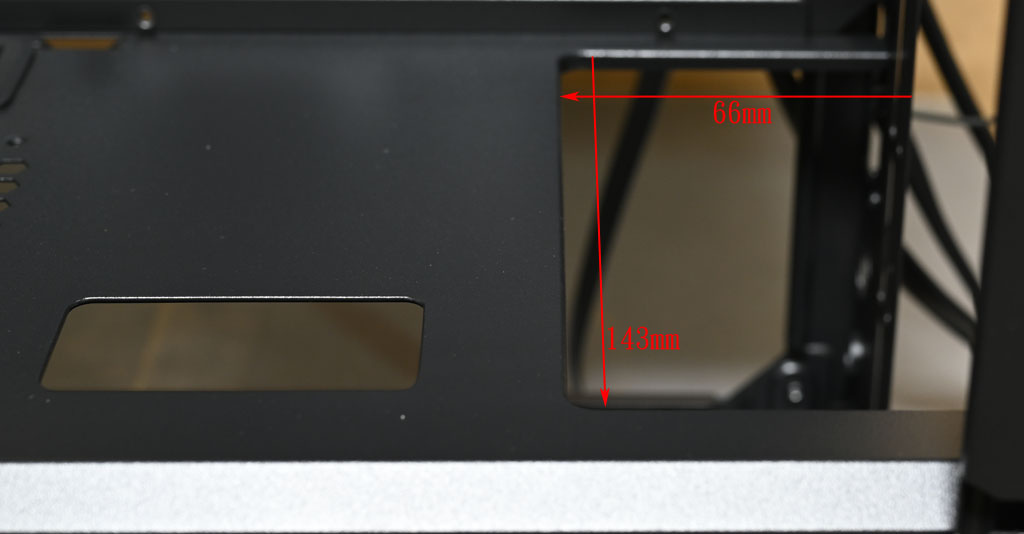

▼電源艙前端開口大小為66x143mm

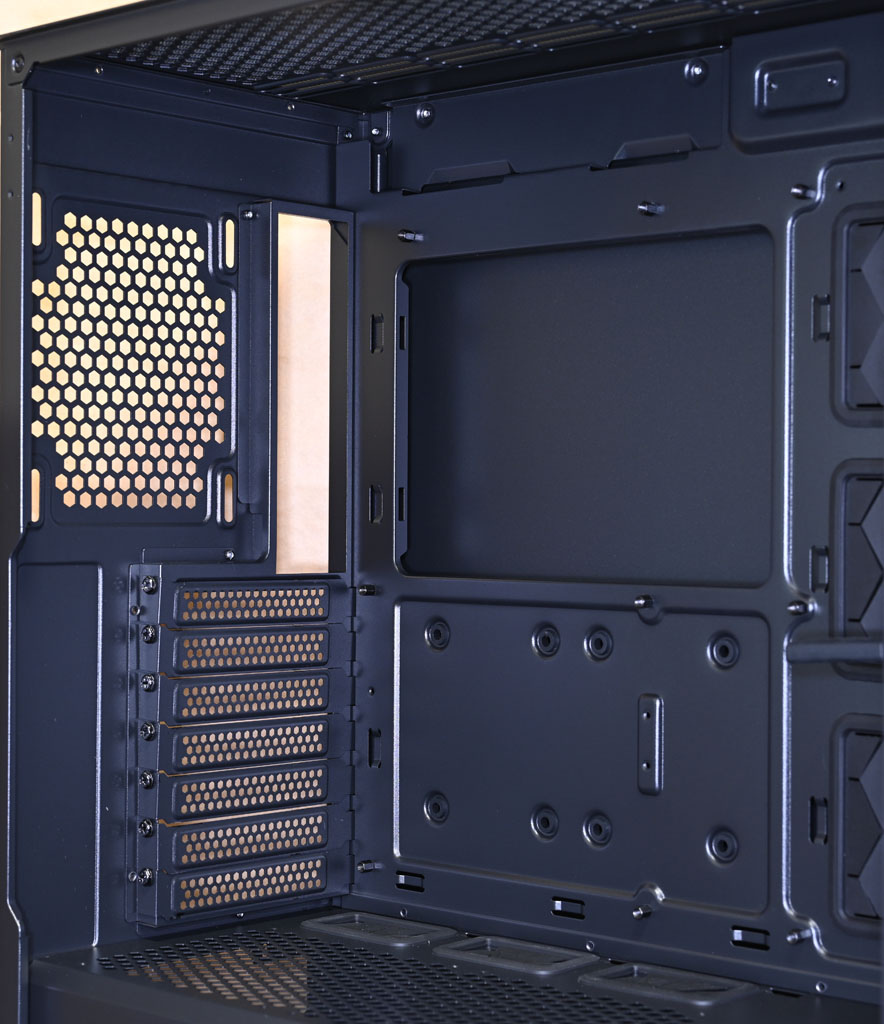

▼後方未預裝風扇，主機板安裝底板上方鏤空，方便拆裝CPU散熱器背板。7個擴充槽使用可重複拆裝的擋板，擋板上有通風開孔
▼鬆開右側板後方手轉螺絲後即可拆下側板

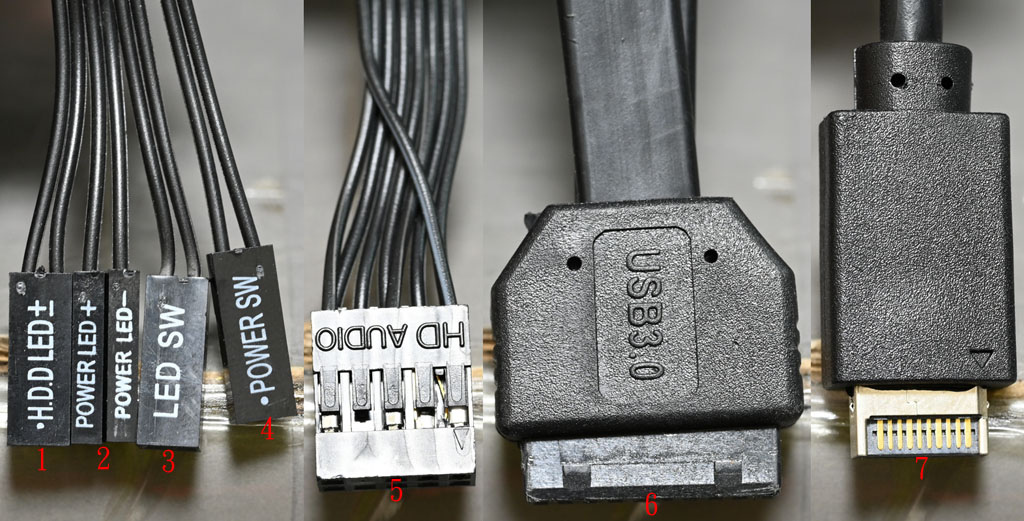

▼機殼連接線組，1為硬碟指示燈，2為電源指示燈，3為LED開關，4為電源開關，5為耳機/麥克風插座的接頭，6為USB3.2 Gen1 Type-A的19pin接頭，7為USB3.2 Gen2 Type-C的20pin Type-E接頭

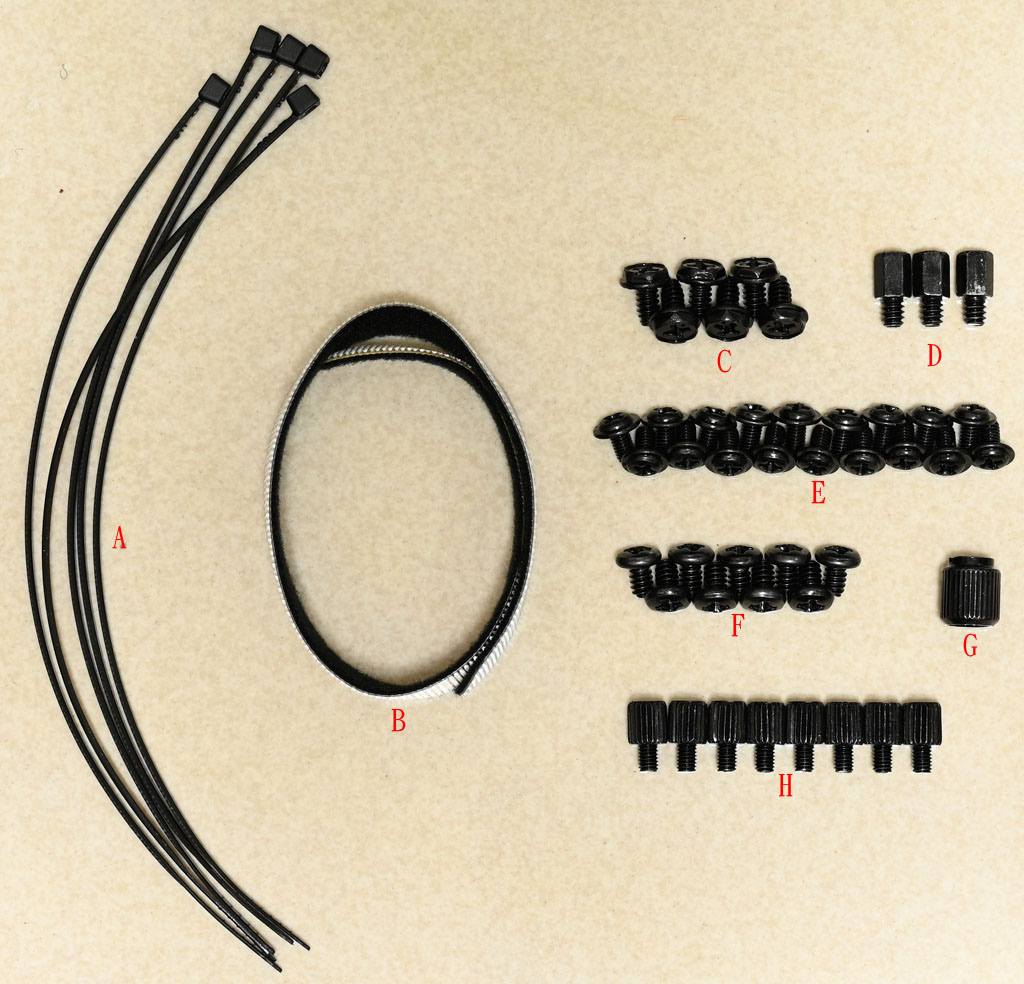

▼隨附配件有塑膠束帶(A)、魔鬼氈束線帶(B)、電源/介面卡螺絲(C)、主機板銅柱(D)、主機板銅柱/2.5吋SSD螺絲(E)、3.5吋硬碟螺絲(F)、主機板銅柱套筒工具(G)、底板2.5吋SSD安裝位置專用螺絲(H)

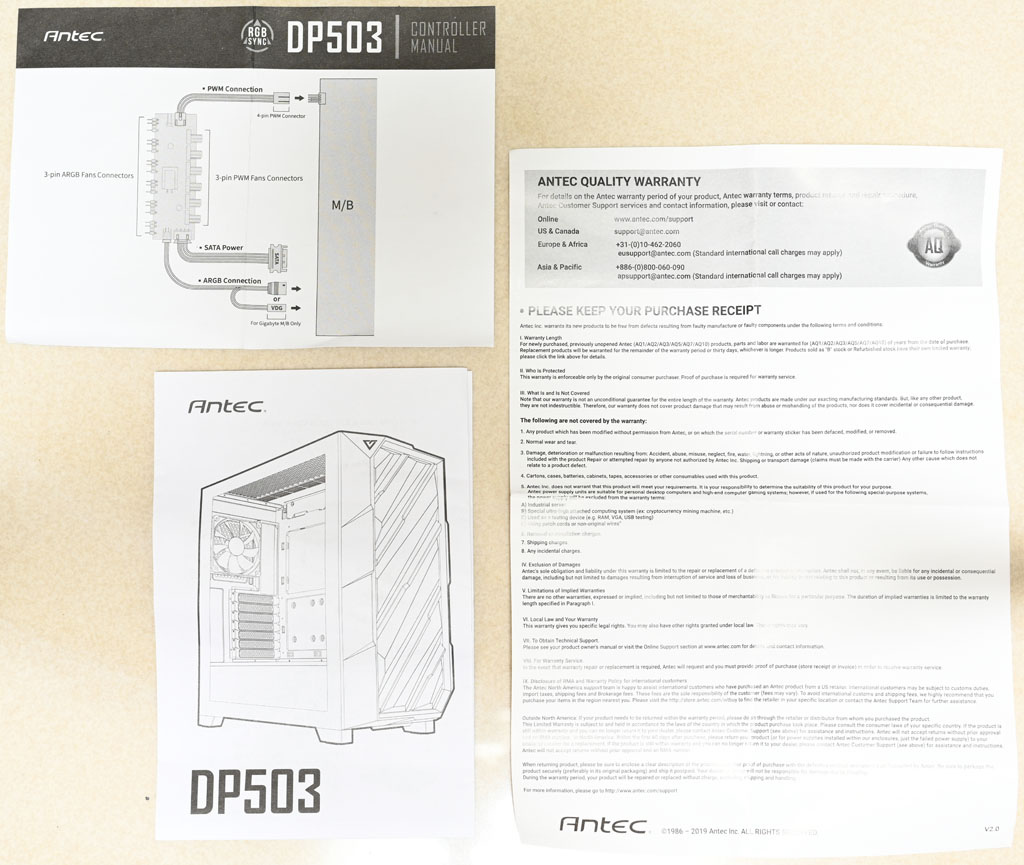

▼隨附說明文件有英文燈光/風扇控制板接線說明、多國語言組裝說明、英文保固條款說明

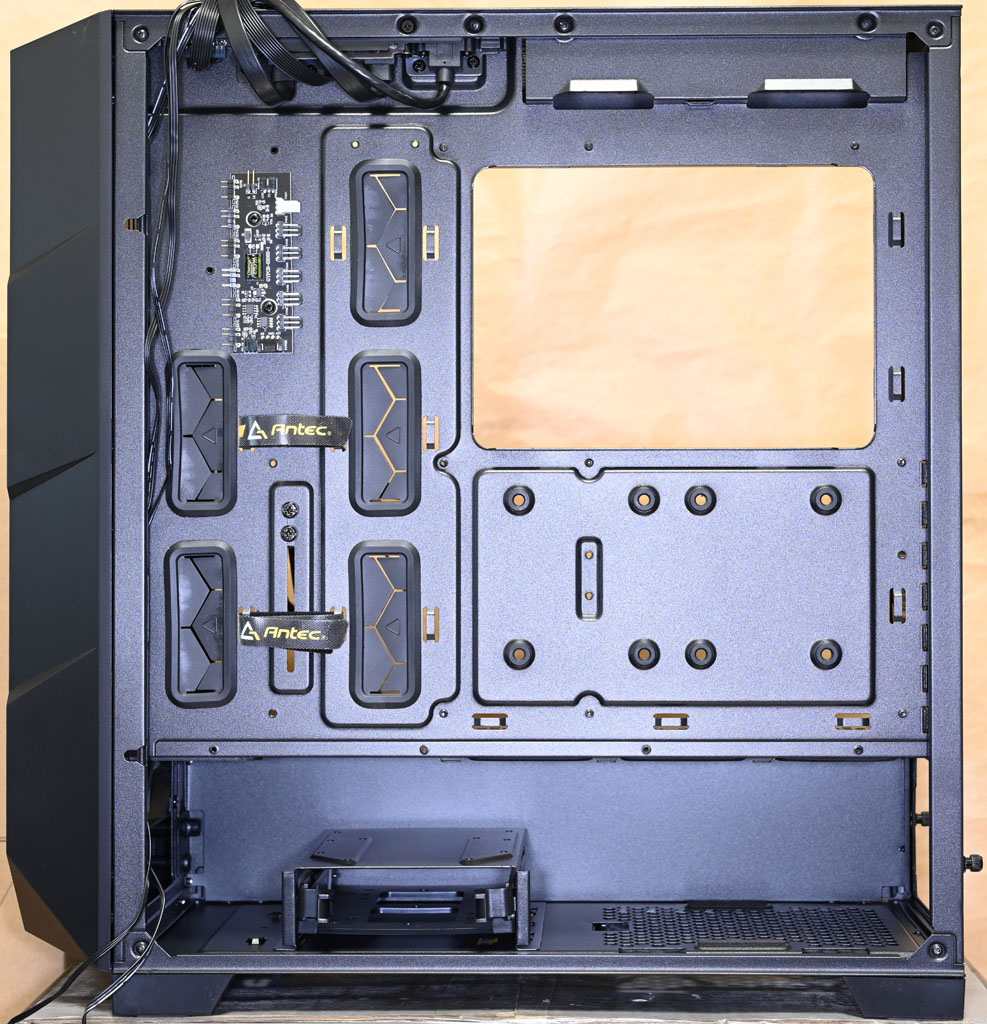

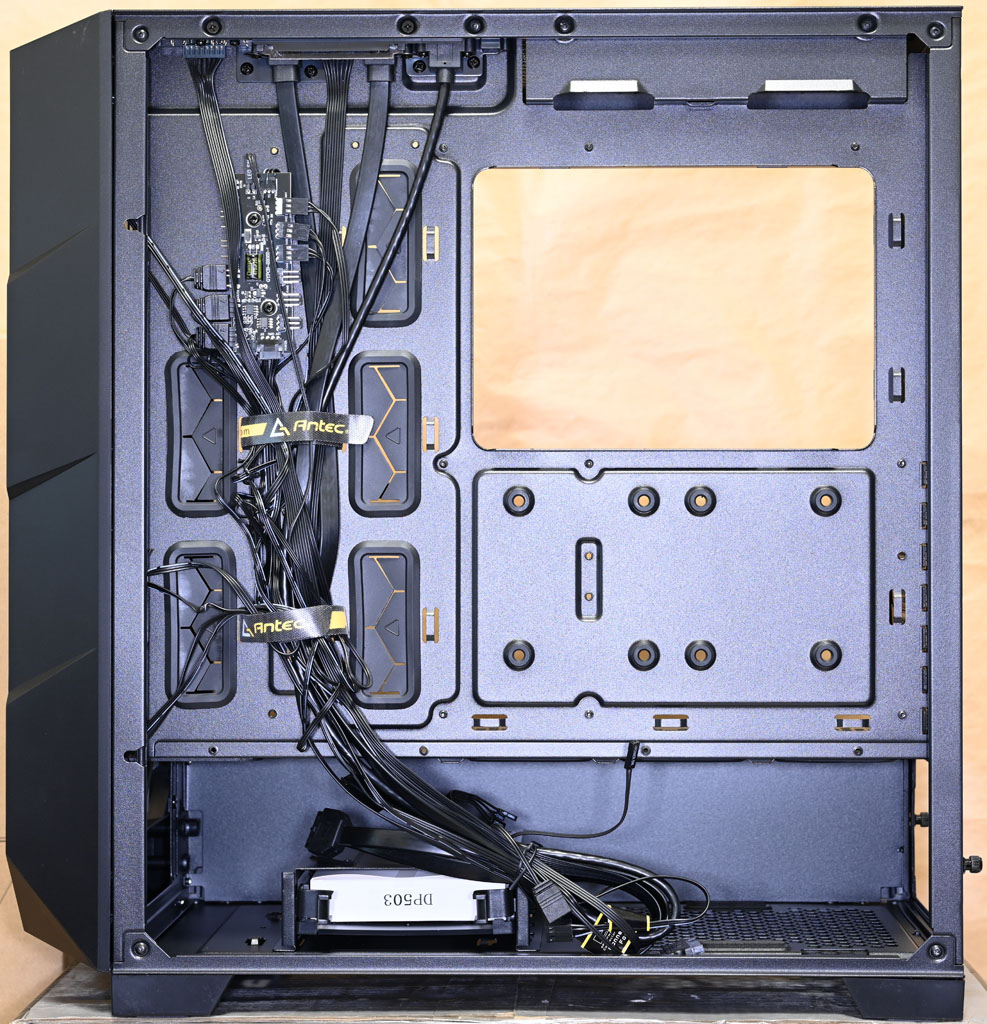

▼撥開線組以後可清楚看到右側配置，底板背面前方穿線開孔處有固定線路的魔鬼氈束帶

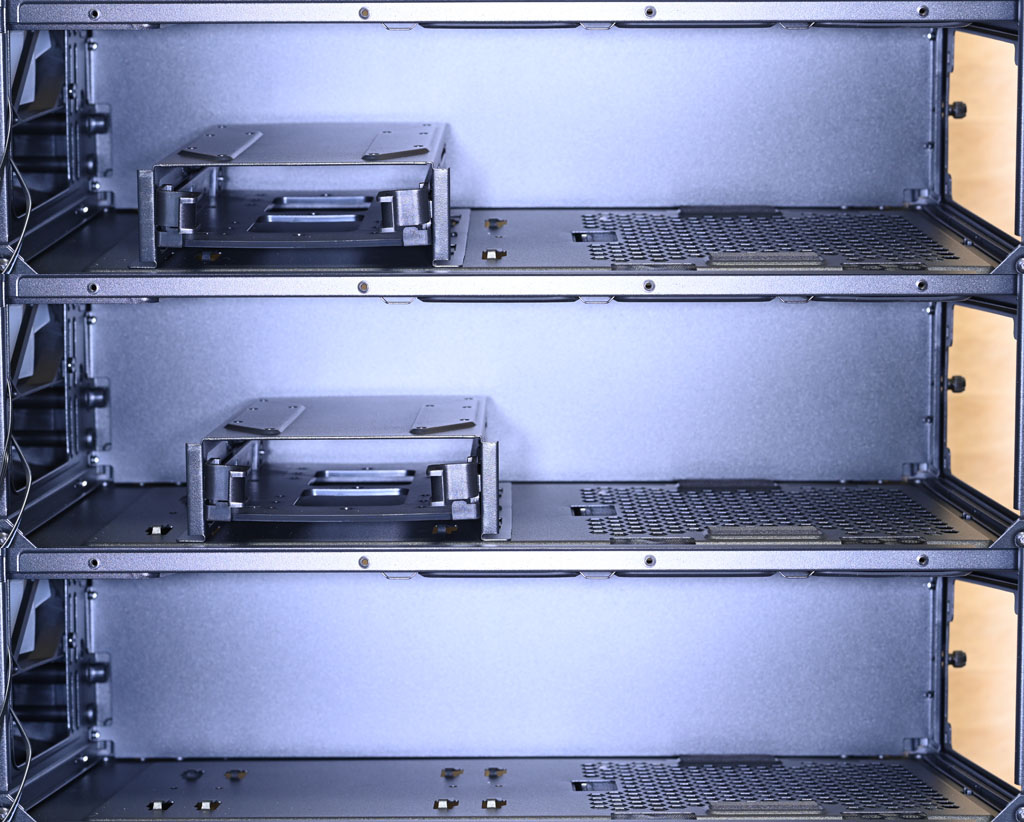

▼硬碟架具備2段安裝位置，拆卸底部固定螺絲後即可調整，不安裝硬碟架可得到最大電源供應器安裝空間

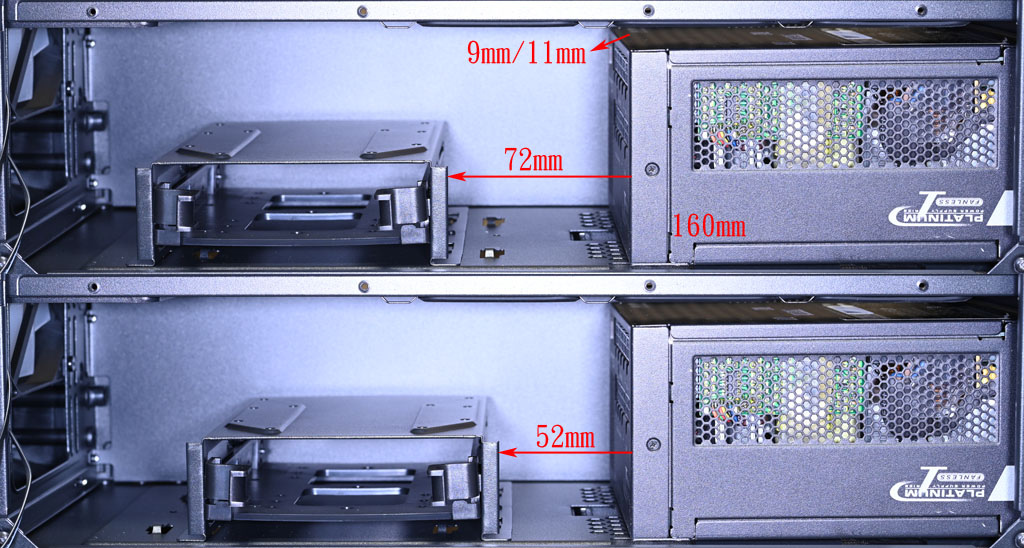

▼安裝長度160mm的電源供應器後，2段安裝位置的硬碟架右側與電源供應器左側的距離分別是72mm/52mm，電源供應器頂部與電源艙上方距離為9mm(含橡膠護套厚度)/11mm(不含橡膠護套厚度)

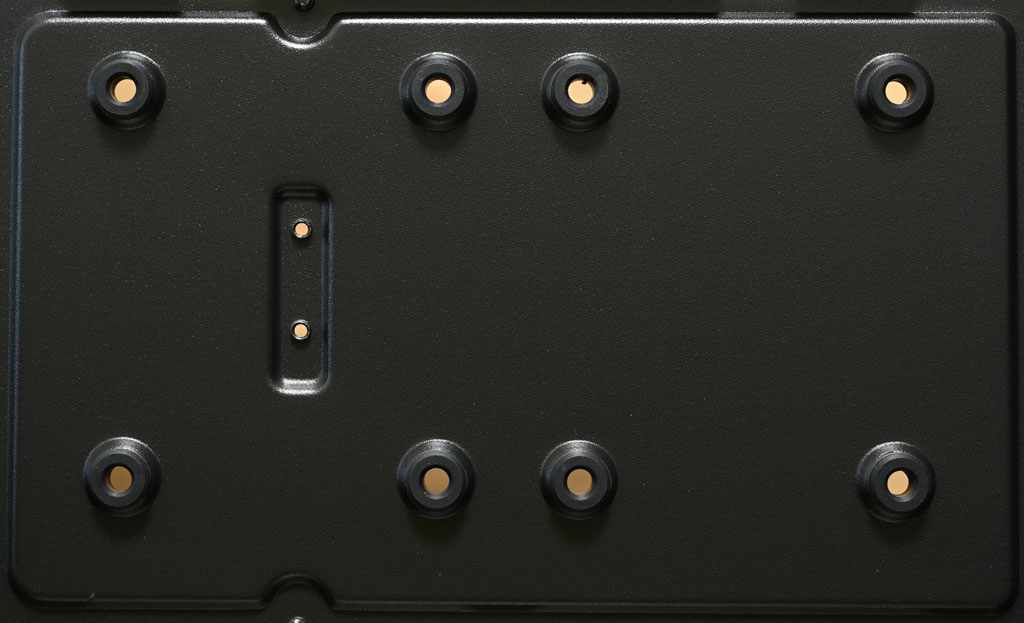

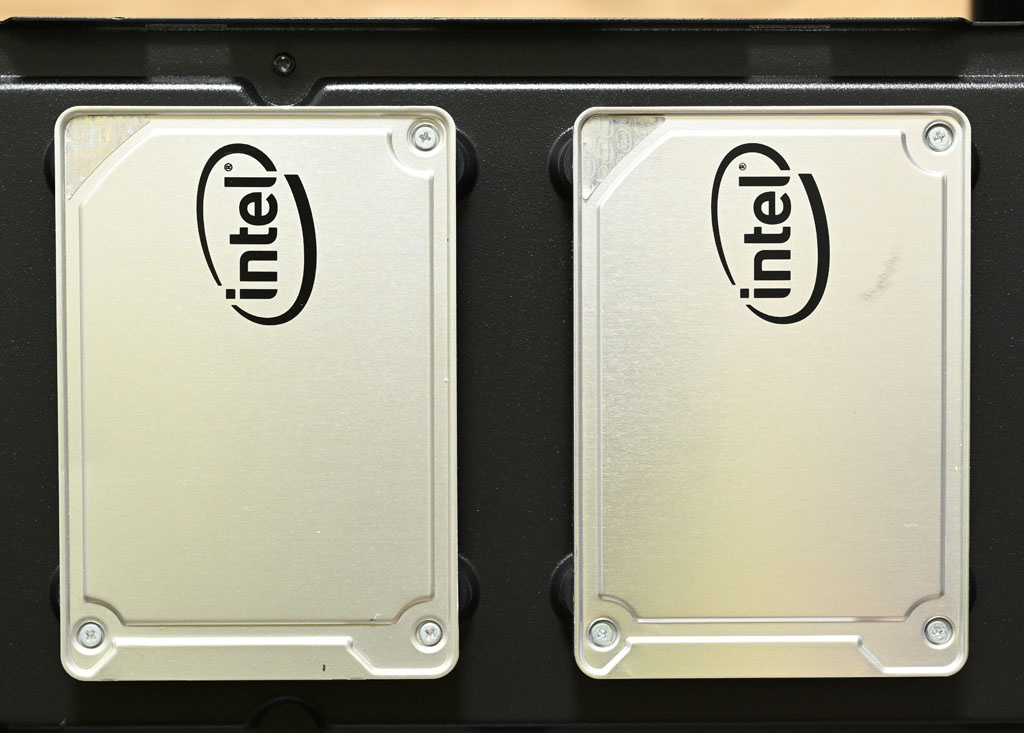

▼底板背面右下方可安裝2個2.5吋SSD，具備快速拆裝設計，安裝位置預先嵌入8個橡膠墊圈

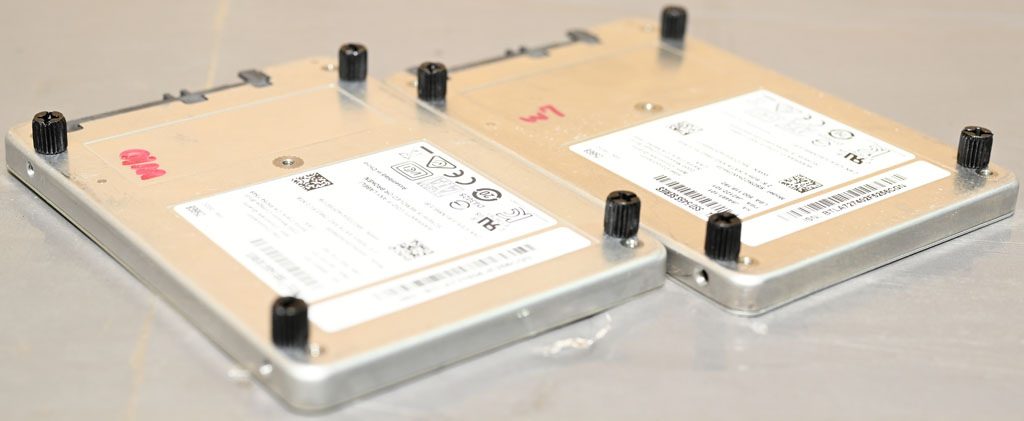

▼先在2.5吋SSD背面4個螺絲鎖點鎖上底板2.5吋SSD安裝位置專用螺絲
▼如圖所示，將底板2.5吋SSD安裝位置專用螺絲對準底板橡膠墊圈處插入

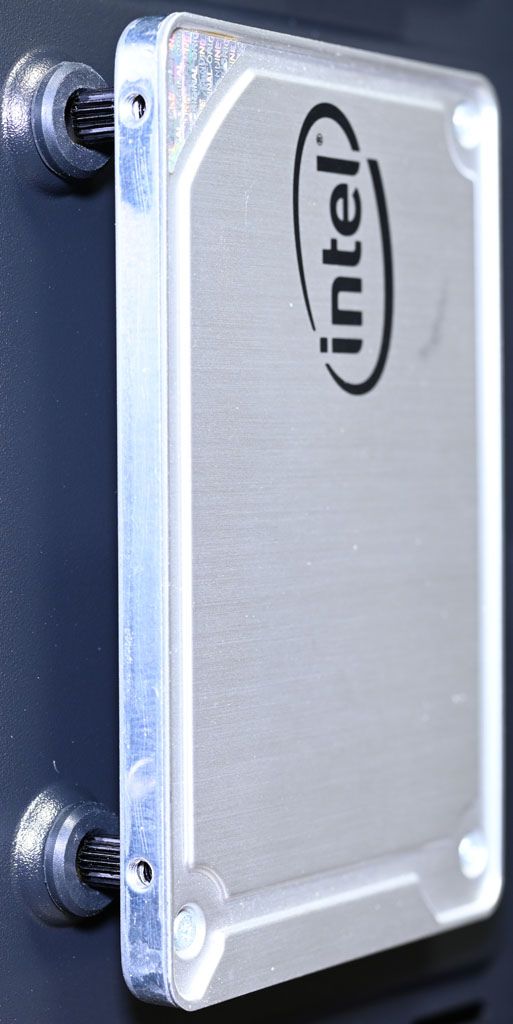

▼4個孔均插入後，將其按壓到底即可固定2.5吋SSD。拆卸時直接抓住2.5吋SSD兩側並往外拉出，即可移除

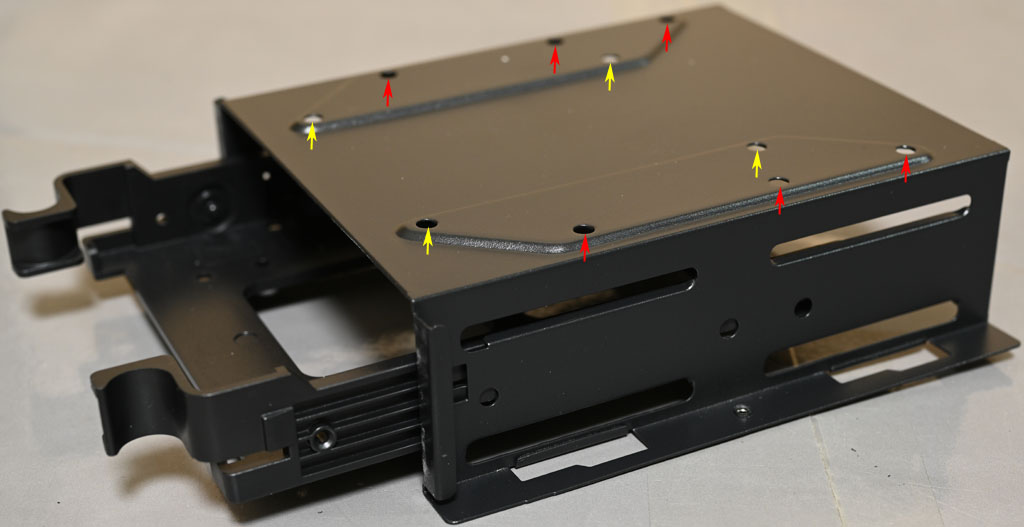

▼硬碟架頂部有3.5吋硬碟(紅色箭頭)及2.5吋SSD(黃色箭頭)固定用螺絲孔，具備1個抽取式托盤

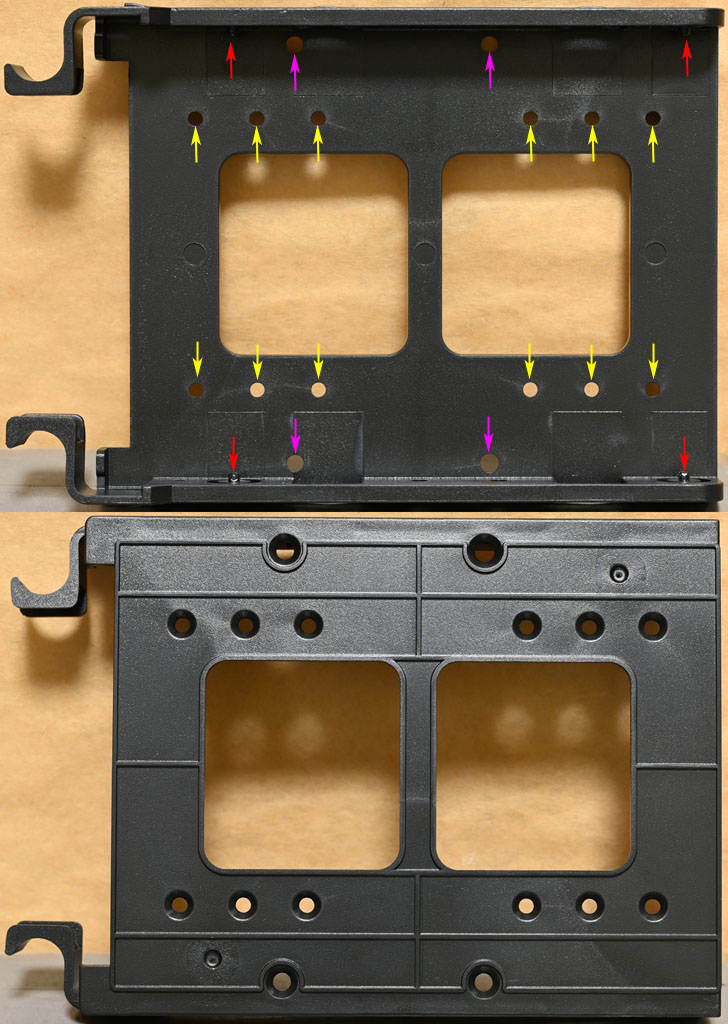

▼抽取式托盤兩側卡榫(紅色箭頭)可以免用螺絲固定3.5吋硬碟，並配置3.5吋硬碟(紫色箭頭)及2.5吋SSD(黃色箭頭)固定用螺絲孔

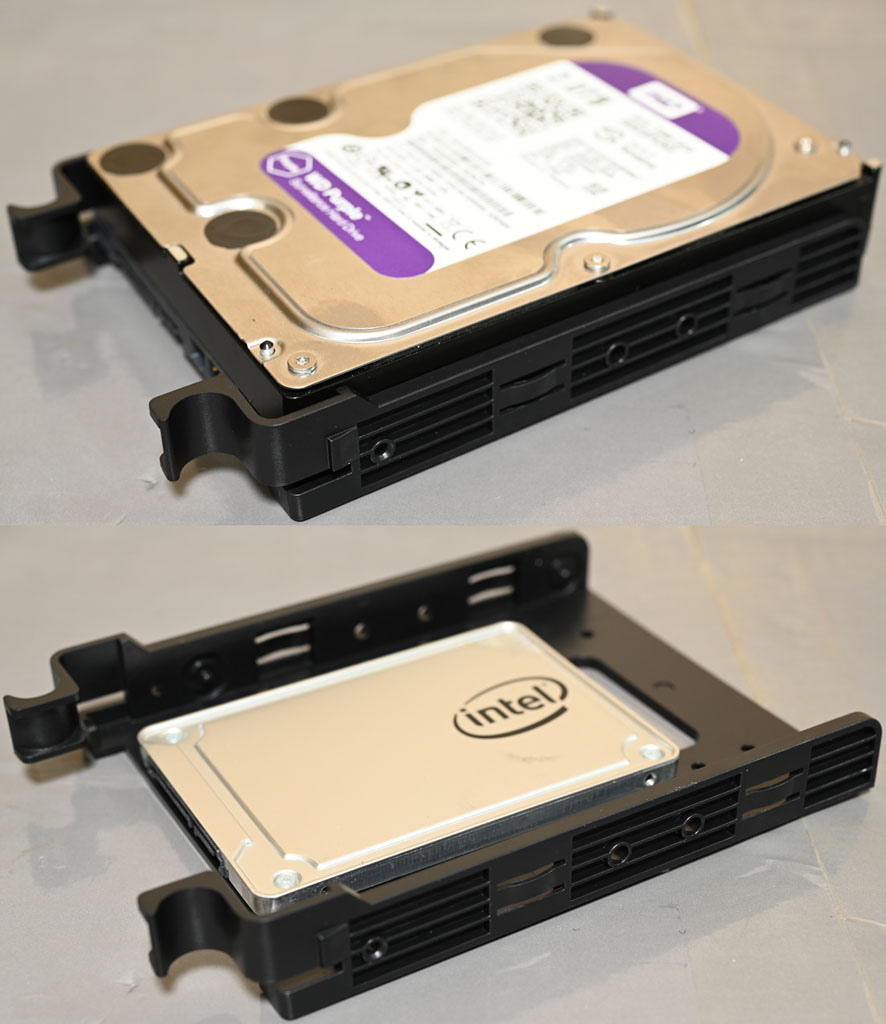

▼抽取式托盤安裝1個3.5吋硬碟(上)或1個2.5吋SSD(下)示意圖

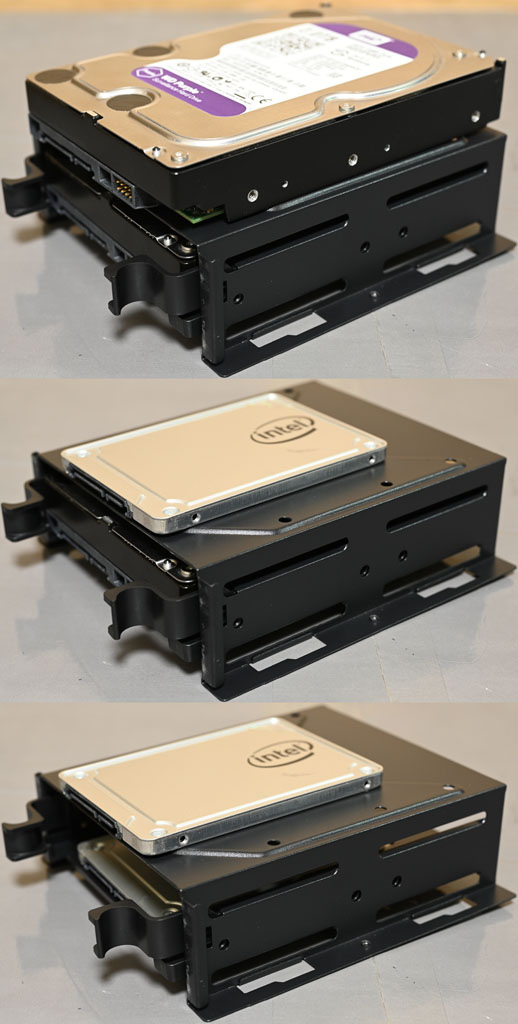

▼硬碟架安裝2顆3.5吋硬碟(上)、1顆2.5吋SSD加1顆3.5吋硬碟(中)、2顆2.5吋SSD(下)示意圖

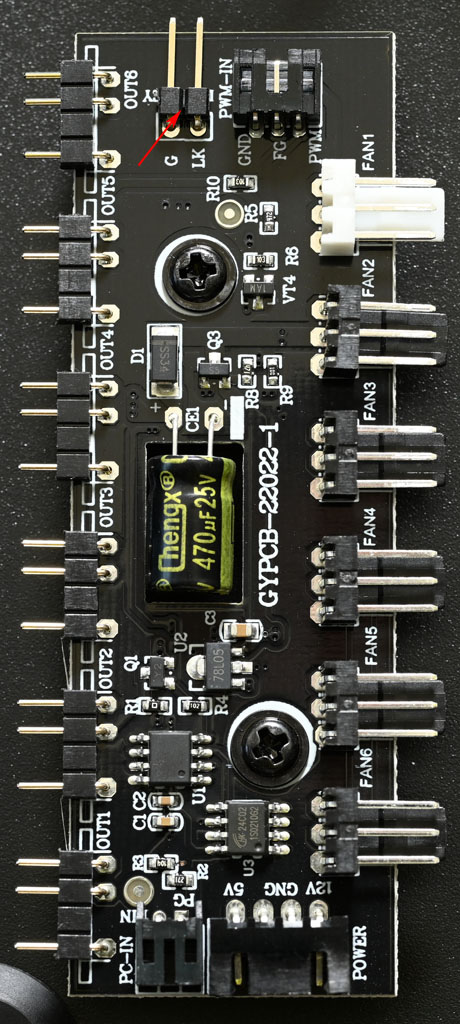

▼燈光/風扇控制板，提供6個3pin ARGB插頭(OUT1至OUT6)及6個風扇3pin插頭(FAN1至FAN6)，可連接機殼燈光開關至控制插針(紅色箭頭)切換內建燈光模式、開啟/關閉燈光，也可連接支援ARGB的主機板連動控制。6個風扇的轉速可透過主機板風扇PWM信號進行控制，並可回傳FAN1(白色接頭)風扇轉速至主機板

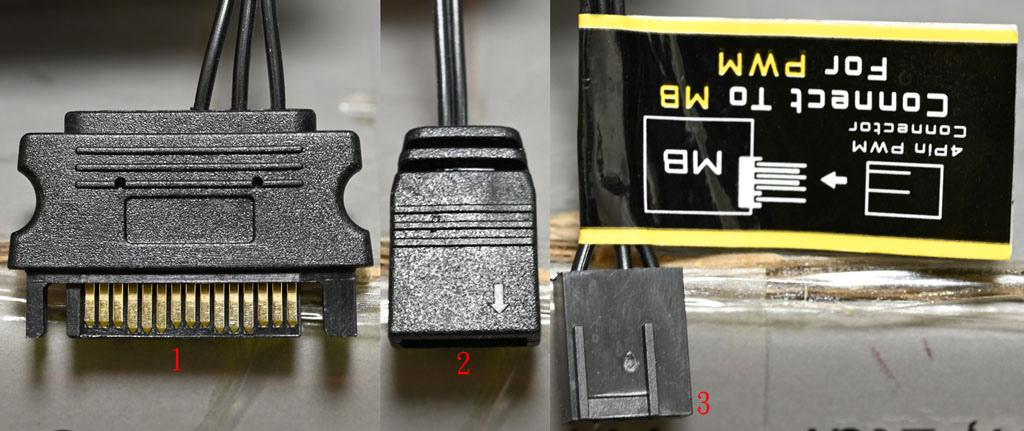

▼燈光/風扇控制板接出SATA供電接頭(1)、主機板燈光連動用3pin ARGB母頭(2)、主機板風扇PWM轉速控制/轉速回傳接頭(3)

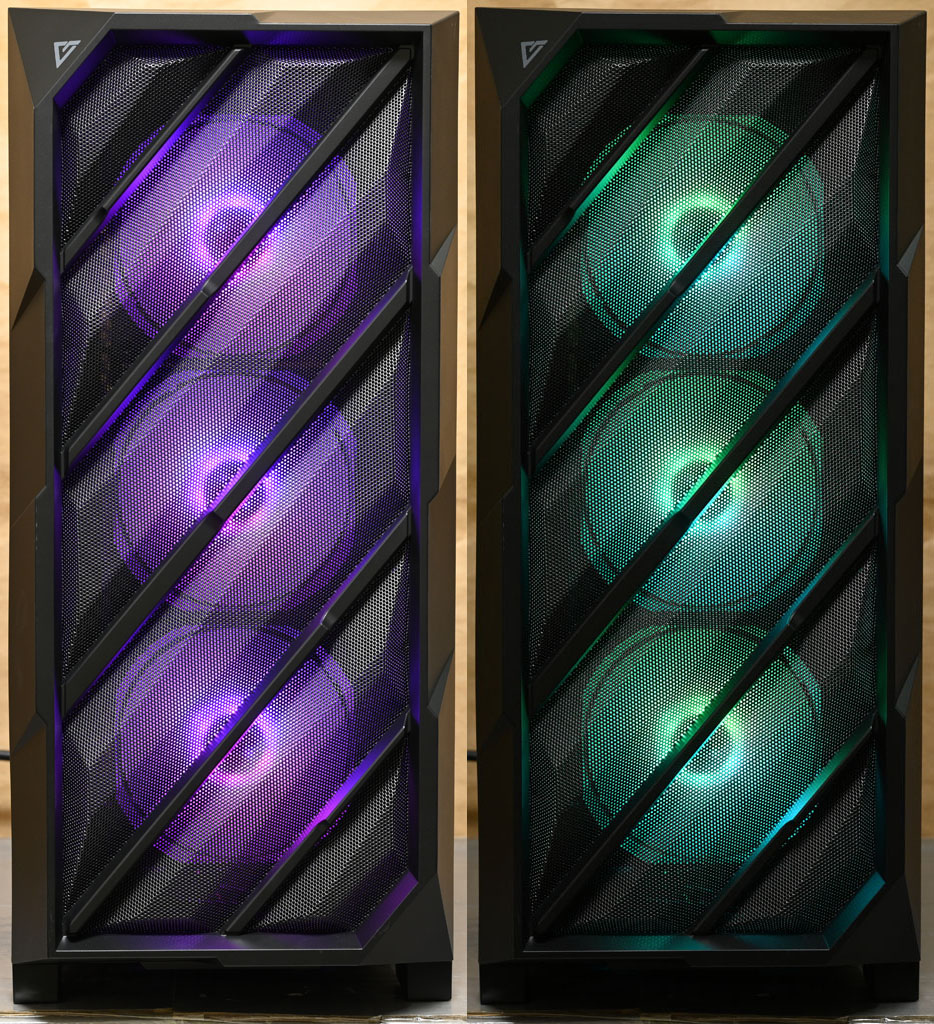

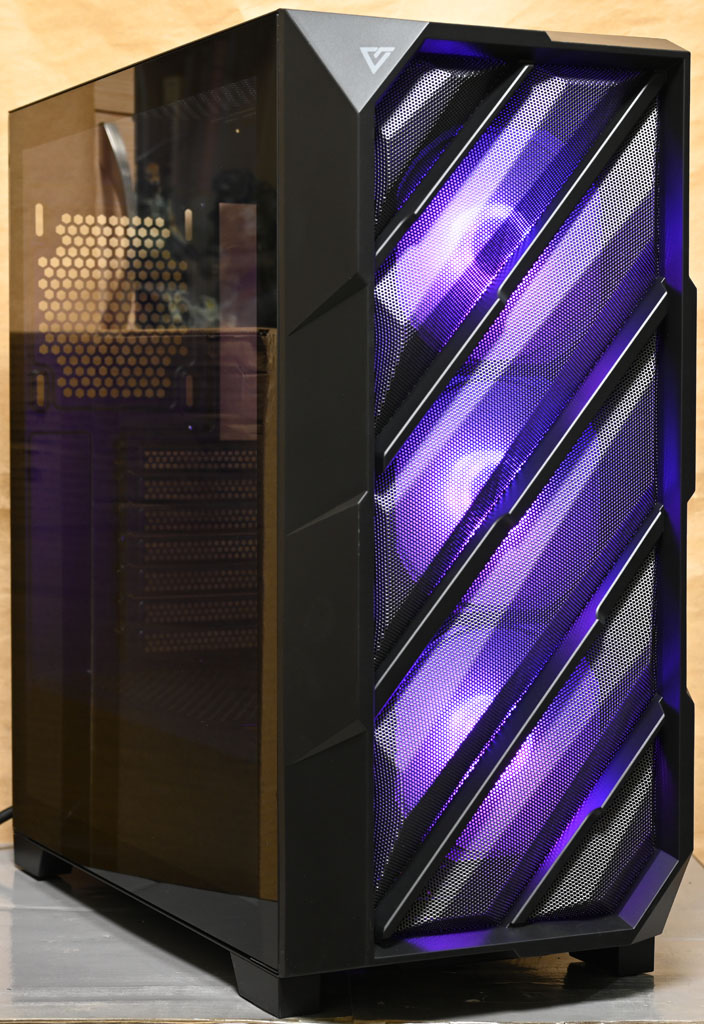

▼於較亮環境(圖左)及較暗環境(圖右)下正面燈光效果圖
▼燈光控制板預設燈效模式示範：
不錯的點：
◆大面積斜向肋條幾何網格造型金屬網孔正面面板，搭配4mm無打孔強化玻璃側板，塑造獨特視覺感，也能讓氣流順暢通過
◆前方/頂部/後方/電源艙上方可提供9個120mm風扇安裝空間，前方預裝3個120mm ARGB風扇，前方/頂部可裝最大360mm一體式水冷散熱排
◆頂部配置磁吸式過濾網，底部電源進氣口配置前抽式過濾網
◆頂置式I/O面板提供2個USB3.2 Gen1 Type-A及1個USB3.2 Gen2 Type-C
◆7個無支架標準擴充槽，不用擔心介面卡連接埠會被阻擋，內建可調整顯示卡支撐架，也可使用另購的顯卡垂直安裝架
◆底板背面前方穿線開孔處有固定線路的魔鬼氈束帶，整線方便
◆內建燈光/風扇控制板，提供6個3pin ARGB插頭及6個風扇3pin插頭，可從燈光按鈕切換內建預設燈效，也能與支援ARGB主機板連動控制，可由主機板PWM信號控制風扇轉速，並將其中1個風扇轉速回傳至主機板
◆下方硬碟架可安裝2顆3.5吋硬碟/2.5吋SSD，具備1個抽取式托盤，安裝位置可2段調整，未安裝硬碟架時可獲得最大電源供應器安裝空間。底板可安裝2個2.5吋SSD，並具備快速拆裝設計
可改進的點：
◆正面金屬網孔僅能過濾較大灰塵與棉絮
◆側板強化玻璃僅左右邊緣具備金屬支架，上下邊緣無任何防護，取放時需注意避免直接撞擊上下邊緣
◆背板2.5吋SSD安裝採用專用螺絲及橡膠墊圈固定，橡膠墊圈用久後要注意老化碎裂問題
◆後方未預裝風扇
報告完畢，謝謝收看
