特色:
●支援Intel LGA1700/1200/115x/20xx、AMD AM5/AM4/AM3(+)/AM2(+)/FM2(+)/FM1平台,安裝及維護簡易
●內附1g裝德國暴力熊(Thermal Grizzly)Hydronaut高效能水冷用散熱膏
●水冷頭純銅處理器接觸面內部設置微鰭片,搭配低噪音高效率幫浦,降低運作聲音同時維持良好散熱性能
●全鋁合金材質360mm水冷散熱排,12管道密集散熱鰭片設計,最佳化冷卻性能
●EPDM+IIR三元乙丙橡膠+丁基橡膠複合材質抗磨耗耐燃管路,避免冷卻液蒸發洩漏,免更換冷卻液,提高耐用性
●水冷頭頂部乳白色光條內建RGB LED,支援主機板5V ARGB 3pin控制
●隨附3顆120mm四線PWM轉速控制5V ARGB 3pin銅芯液壓軸承風扇,外凸框架下沉式設計讓7片葉片乳白色扇葉厚度增加,加強氣流帶動能力,風扇外框附帶防震膠墊,減小共振傳導噪音,軸心處ARGB LED可提供燈光照明效果
●台灣代理獨家6年安心保固,保內漏液損害賠償

規格:
支援平台:Intel LGA1700/1200/115x/20xx、AMD AM5/AM4/AM3(+)/AM2(+)/FM2(+)/FM1
水冷頭尺寸:82.4x68.3x59.7mm
水冷排尺寸:397x120x27mm
水冷排材質:鋁
幫浦電壓:DC12V
幫浦功率:3.6W
幫浦轉速:2500RPM±10%
幫浦噪音:小於30dBA
風扇尺寸:120x120x32mm
風扇電壓:DC12V
風扇軸承:HDB
風扇轉速:900-1800RPM±10%
風扇風量:40.1-85.4CFM
風扇噪音:小於35.1dBA
風扇MTBF:40,000小時@25℃
轉速控制:PWM 4pin
LED電源:5V ARGB 3pin

▼外盒正面有商標、ARGB圖示、產品名稱、外觀圖


▼外盒背面有產品名稱、Intel/AMD支援平台列表、英文特色說明、規格表


▼外盒上/下側面有商標及產品名稱


▼外盒左側面有商標、產品名稱、廠商資訊、官方網址、產地、序號條碼


▼外盒右側面有商標、產品名稱、代理商條碼


▼包裝內有一體式水冷(A)、風扇(B)、Intel背板(C)、Intel托架(D)、AMD托架(E)、散熱膏/刮刀(F)、手轉彈簧螺絲(G1)、AMD扣耳(G2)、LGA1700/1200/115x螺柱(G3)、LGA2011/2066螺柱(G4)、螺柱固定套(G5)、螺柱套管(G6)、水冷排固定用短螺絲(G7)、風扇固定用長螺絲(G8)、風扇分接線(H)、安裝說明書(I)


▼鋁製水冷排尺寸397x120x27mm,進/出水管位於同一側,水管包覆編織網,直徑11.8mm,編織網部分長度35.5公分


▼水冷排進/出水管金屬管夾長度12.8mm,側面貼上序號條碼,右側加水口貼上易碎標籤,若破損或移除會使保固失效


▼水冷頭高度60.4mm,白色方形外殼尺寸68.6x68.5mm,包含進/出水管接頭的最大寬度為84.4mm,頂部中央銀色橫條有商標,上下區域有縱向乳白色導光條


▼水冷頭進/出水管金屬管夾長度13.2mm,直角接頭可小幅度左右旋轉


▼水冷頭底部處理器接觸面有一層透明保護貼,上面印上中英文警語


▼水冷頭處理器接觸面大小61x55.7mm,使用星型沉頭螺絲固定


▼水冷頭處理器接觸面的中央呈現微凸

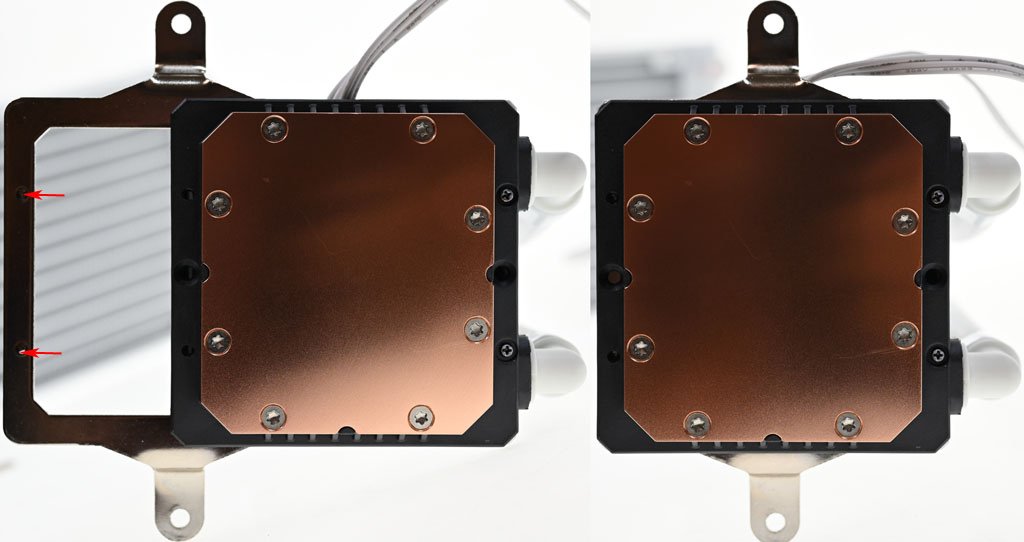

▼水冷頭安裝INTEL托架時,將托架側邊凸點(紅色箭頭)朝下,從進/出水管對面方向插入水冷頭底部兩側溝槽後(左圖),並將其完全推到底(右圖)


▼水冷頭安裝AMD托架時,將托架側邊凸點(紅色箭頭)朝下,從進/出水管對面方向插入水冷頭底部兩側溝槽後(左圖),並將其完全推到底(右圖)


▼水冷頭安裝INTEL托架(上)及AMD托架(下)完成圖


▼水冷頭線組,幫浦3pin線路長度30.5公分,5V ARGB 3pin母頭線路長度46.5公分,5V ARGB 3pin公頭與母頭之間線路長度9公分,公頭插針有保護蓋


▼隨附120mm四線PWM轉速控制5V ARGB 3pin銅芯液壓軸承風扇,7葉片乳白色扇葉中央銅芯外露,軸心內的ARGB LED可提供燈光照明效果,外框中心處貼紙有商標、官方網址、產地,外框側面有交叉網狀肋條,角落4個螺絲孔有防震膠墊。風扇4pin PWM線路長度55公分,5V ARGB 3pin母頭線路長度55公分,5V ARGB 3pin公頭與母頭之間線路長度9公分,公頭插針有保護蓋


▼風扇外框的軸心框架採外凸下沉式設計,外框部分厚度28.5mm(含防震膠墊),包含軸心框架部分厚度31.2mm


▼從另一角度看外框與軸心框架接合處,因為軸心框架外凸,讓內部的扇葉厚度可以增厚,加強氣流帶動能力


▼隨附風扇固定用長螺絲(上)及冷排固定用短螺絲(下)


▼使用風扇固定用長螺絲將風扇安裝在水冷排風扇鎖點上


▼因為冷排外框與內部冷排鰭片有高度落差,可以容納凸出的軸心框架,所以風扇外框與冷排外框可以貼緊(上圖),從冷排鰭片內側看,軸心框架會貼著冷排鰭片(下圖)。如果要在機殼的通風口及風扇/冷排固定架上把冷排及風扇分開安裝於兩側時,要注意其開口處會不會阻擋凸出的軸心框架導致無法安裝


▼安裝於Intel LGA1700/1200/115x平台時需使用Intel背板


▼搭配Intel背板的螺柱固定套(左)、LGA1700/1200/115x螺柱(中)、螺柱套管(右)


▼Intel背板螺柱固定孔有2種螺柱安裝位置,對應LGA1700(左)及LGA1200/115x(右)的螺柱配置如下圖


▼螺柱安裝位置配置完成後,套入螺柱固定套即可將螺柱固定在Intel背板上


▼手轉彈簧螺帽,安裝於Intel平台時用來固定托架,安裝於AMD平台時用來固定扣耳


▼彈簧套在手轉螺帽下方較細的部分


▼安裝時若過度逼緊手轉螺帽,會變成螺帽下方較細的部分直接壓迫托架,而非透過彈簧壓住托架,會造成托架下壓力過大及不平均。建議安裝時,當彈簧接觸到托架後,只要再將螺帽轉入3至4圈即可


▼安裝於LGA115x/1200平台時,如下圖所示將Intel背板4支螺柱調整至LGA115x/1200位置


▼將螺柱對準主機板背面散熱器孔位放入,如紅色箭頭所示,背板凹槽及開孔處需對準處理器扣具底板3個螺絲鎖點位置(上圖),並從側面看確認背板是否正確安裝(下圖)


▼背板正確安裝後,主機板正面散熱器孔位會露出4支高度相同的螺柱


▼然後將黑色螺柱套管套上,往下壓到底直到接觸主機板


▼安裝前先確認水冷頭的水管接頭不會與主機板上較高的元件(如VRM散熱片)發生干涉。確認完成後取下水冷頭,將處理器表面清潔後塗上散熱膏,注意量不可過多或過少。放上水冷頭前要記得先撕除處理器接觸面透明保護貼,然後將Intel托架孔洞對準螺柱頂端套入


▼鎖上4個手轉彈簧螺帽時,先用手往下壓住水冷頭頂部,將螺帽轉到使其彈簧接觸托架,等到4個螺帽的彈簧都接觸托架後,採對角方式輪流將4個螺帽轉3至4圈


▼安裝於LGA1700平台時,如下圖所示將Intel背板4支螺柱調整至LGA1700位置


▼將螺柱對準主機板背面散熱器孔位放入,如紅色箭頭所示,背板開孔處需對準處理器扣具底板4個螺絲鎖點位置(上圖),並從側面看確認背板是否正確安裝(下圖)


▼背板正確安裝後,主機板正面散熱器孔位會露出4支高度相同的螺柱


▼然後將黑色螺柱套管套上,往下壓到底直到接觸主機板


▼安裝前先確認水冷頭的水管接頭不會與主機板上較高的元件(如VRM散熱片)發生干涉。確認完成後取下水冷頭,將處理器表面清潔後塗上散熱膏,注意量不可過多或過少。放上水冷頭前要記得先撕除處理器接觸面透明保護貼,然後將Intel托架孔洞對準螺柱頂端套入


▼鎖上4個手轉彈簧螺帽時,先用手往下壓住水冷頭頂部,將螺帽轉到使其彈簧接觸托架,等到4個螺帽的彈簧都接觸托架後,採對角方式輪流將4個螺帽轉3至4圈


▼安裝於AM4平台時,水冷頭更換成AMD托架,在托架裝上AMD扣耳及手轉彈簧螺帽


▼安裝前先確認水冷頭的水管接頭不會與主機板上較高的元件(如VRM散熱片)發生干涉。確認完成後取下水冷頭,將處理器表面清潔後塗上散熱膏,注意量不可過多或過少。放上水冷頭前要記得先撕除處理器接觸面透明保護貼。將兩端AMD扣耳扣入主機板原裝散熱器卡榫,鎖上2個手轉彈簧螺帽時,先用手往下壓住水冷頭頂部,將螺帽轉到使其彈簧接觸托架,等到2個螺帽的彈簧接觸托架後,將2個螺帽轉3至4圈


▼AM4平台安裝完成圖


▼水冷頭燈光效果圖


▼風扇燈光效果圖


▼水冷頭及風扇燈光效果示範影片

以下進行上機測試,LGA1700測試平台配置如下:
主機板:ASUS ROG STRIX Z690-A GAMING WIFI D4
處理器:INTEL CORE i7-12700K
記憶體:tigo X3 DDR4-3600 8GB * 2
作業系統碟:Seagate FireCuda 530 1TB散熱片版
電源供應器:BitFenix Formula Gold 750W

CPU風扇溫控模式採用主機板預設值,幫浦連接主機板AIO接頭,除開啟XMP外,其他設定均保持預設值
攝錄手機(三星S21+)橫放離風扇葉片30公分,噪音計麥克風放在風扇外框邊緣處,影片前幾秒是待機狀態運作聲音,之後是高負載運作狀態運作聲音

▼高負載下CORE TEMP畫面


▼運作溫度記錄圖


▼待機狀態(前12秒)及高負載運作狀態(13秒後)運作聲音

結論:
JONSBO喬思伯HXW-360 ARGB白色款幻彩一體式水冷支援Intel LGA1700、AMD AM5及其他主流Intel/AMD平台,安裝及維護簡易,內附1g裝德國暴力熊(Thermal Grizzly)Hydronaut高效能水冷用散熱膏,水冷頭純銅處理器接觸面內部設置微鰭片,搭配低噪音高效率幫浦,降低運作聲音同時維持良好散熱性能,全鋁合金材質360mm水冷散熱排具備可最佳化冷卻性能的12管道密集散熱鰭片設計,EPDM+IIR三元乙丙橡膠+丁基橡膠複合材質抗磨耗耐燃管路,避免冷卻液蒸發洩漏,水冷頭頂部乳白色光條內建RGB LED,支援主機板5V ARGB 3pin控制,3顆120mm四線PWM轉速控制5V ARGB 3pin銅芯液壓軸承風扇,外凸框架下沉式設計讓7片葉片乳白色扇葉厚度增加,加強氣流帶動能力,風扇外框附帶防震膠墊,減小共振傳導噪音,台灣代理獨家6年安心保固,保內漏液損害賠償

報告完畢,謝謝收看
