特色：
●支援Intel LGA1700/1200/115x/20xx、AMD AM5/AM4/AM3(+)/AM2(+)/FM2(+)/FM1平台，安裝及維護簡易
●內附1g裝德國暴力熊(Thermal Grizzly)Hydronaut高效能水冷用散熱膏
●水冷頭純銅處理器接觸面內部設置微鰭片，搭配低噪音高效率幫浦，降低運作聲音同時維持良好散熱性能
●全鋁合金材質240mm水冷散熱排，12管道密集散熱鰭片設計，最佳化冷卻性能
●EPDM+IIR三元乙丙橡膠+丁基橡膠複合材質抗磨耗耐燃管路，避免冷卻液蒸發洩漏，免更換冷卻液，提高耐用性
●水冷頭頂部乳白色光條內建RGB LED，支援主機板5V ARGB 3pin控制
●隨附2顆120mm四線PWM轉速控制5V ARGB 3pin銅芯液壓軸承風扇，外凸框架下沉式設計讓7片葉片乳白色扇葉厚度增加，加強氣流帶動能力，風扇外框附帶防震膠墊，減小共振傳導噪音，軸心處ARGB LED可提供燈光照明效果
●台灣代理獨家6年安心保固，保內漏液損害賠償
規格：
支援平台：Intel LGA1700/1200/115x/20xx、AMD AM5/AM4/AM3(+)/AM2(+)/FM2(+)/FM1
水冷頭尺寸：82.4x68.3x59.7mm
水冷排尺寸：277x120x27mm
水冷排材質：鋁
幫浦電壓：DC12V
幫浦功率：3.6W
幫浦轉速：2500RPM±10%
幫浦噪音：小於30dBA
風扇尺寸：120x120x32mm
風扇電壓：DC12V
風扇軸承：HDB
風扇轉速：900-1800RPM±10%
風扇風量：40.1-85.4CFM
風扇噪音：小於35.1dBA
風扇MTBF：40,000小時@25℃
轉速控制：PWM 4pin
LED電源：5V ARGB 3pin
▼外盒正面有商標、ARGB圖示、產品名稱、外觀圖
▼外盒背面有產品名稱、Intel/AMD支援平台列表、英文特色說明、規格表
▼外盒上/下側面有商標及產品名稱
▼外盒左側面有商標、產品名稱、廠商資訊、官方網址、產地、序號條碼
▼外盒右側面有商標、產品名稱、代理商條碼
▼包裝內有一體式水冷(A)、風扇(B)、Intel背板(C)、Intel托架(D)、AMD托架(E)、散熱膏/刮刀(F)、手轉彈簧螺絲(G1)、AMD扣耳(G2)、LGA1700/1200/115x螺柱(G3)、LGA2011/2066螺柱(G4)、螺柱固定套(G5)、螺柱套管(G6)、水冷排固定用短螺絲(G7)、風扇固定用長螺絲(G8)、風扇分接線(H)、安裝說明書(I)
▼鋁製水冷排尺寸277x120x27mm，進/出水管位於同一側，水管包覆編織網，直徑11.8mm，編織網部分長度32.5公分
▼水冷排進/出水管金屬管夾長度12.8mm，側面貼上序號條碼，右側加水口貼上易碎標籤，若破損或移除會使保固失效
▼水冷頭高度59.9mm，白色方形外殼尺寸68.5x68.4mm，包含進/出水管接頭的最大寬度為84.3mm，頂部中央銀色橫條有商標，上下區域有縱向乳白色導光條
▼水冷頭進/出水管金屬管夾長度13.2mm，直角接頭可小幅度左右旋轉
▼水冷頭底部處理器接觸面有一層透明保護貼，上面印上中英文警語
▼水冷頭處理器接觸面大小61x55.7mm，使用星型沉頭螺絲固定
▼水冷頭處理器接觸面的中央呈現微凸
▼水冷頭安裝INTEL托架時，將托架側邊凸點(紅色箭頭)朝下，從進/出水管對面方向插入水冷頭底部兩側溝槽後(左圖)，並將其完全推到底(右圖)
▼水冷頭安裝AMD托架時，將托架側邊凸點(紅色箭頭)朝下，從進/出水管對面方向插入水冷頭底部兩側溝槽後(左圖)，並將其完全推到底(右圖)
▼水冷頭安裝INTEL托架(上)及AMD托架(下)完成圖

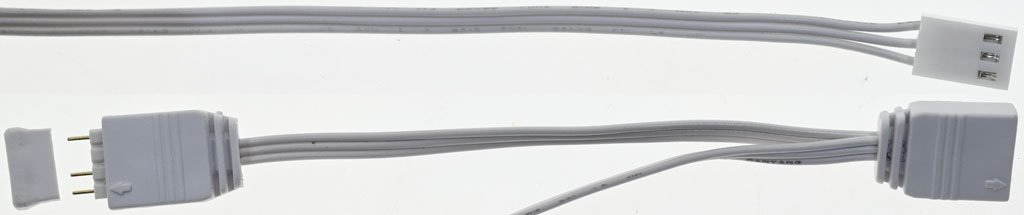

▼水冷頭線組，幫浦3pin線路長度30.5公分，5V ARGB 3pin母頭線路長度46.5公分，5V ARGB 3pin公頭與母頭之間線路長度9公分，公頭插針有保護蓋
▼隨附120mm四線PWM轉速控制5V ARGB 3pin銅芯液壓軸承風扇，7葉片乳白色扇葉中央銅芯外露，軸心內的ARGB LED可提供燈光照明效果，外框中心處貼紙有商標、官方網址、產地，外框側面有交叉網狀肋條，角落4個螺絲孔有防震膠墊。風扇4pin PWM線路長度55公分，5V ARGB 3pin母頭線路長度55公分，5V ARGB 3pin公頭與母頭之間線路長度9公分，公頭插針有保護蓋
▼風扇外框的軸心框架採外凸下沉式設計，外框部分厚度28.5mm(含防震膠墊)，包含軸心框架部分厚度31.2mm
▼從另一角度看外框與軸心框架接合處，因為軸心框架外凸，讓內部的扇葉厚度可以增厚，加強氣流帶動能力
▼隨附風扇固定用長螺絲(上)及冷排固定用短螺絲(下)

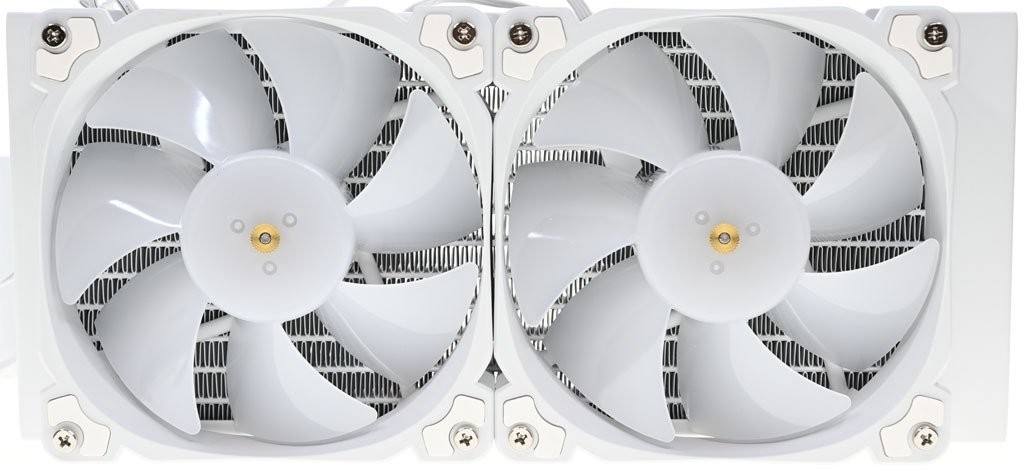

▼使用風扇固定用長螺絲將風扇安裝在水冷排風扇鎖點上
▼因為冷排外框與內部冷排鰭片有高度落差，可以容納凸出的軸心框架，所以風扇外框與冷排外框可以貼緊(上圖)，從冷排鰭片內側看，軸心框架會貼著冷排鰭片(下圖)。如果要在機殼的通風口及風扇/冷排固定架上把冷排及風扇分開安裝於兩側時，要注意其開口處會不會阻擋凸出的軸心框架導致無法安裝
▼安裝於Intel LGA1700/1200/115x平台時需使用Intel背板
▼搭配Intel背板的螺柱固定套(左)、LGA1700/1200/115x螺柱(中)、螺柱套管(右)
▼Intel背板螺柱固定孔有2種螺柱安裝位置，對應LGA1700(左)及LGA1200/115x(右)的螺柱配置如下圖
▼螺柱安裝位置配置完成後，套入螺柱固定套即可將螺柱固定在Intel背板上
▼手轉彈簧螺帽，安裝於Intel平台時用來固定托架，安裝於AMD平台時用來固定扣耳
▼彈簧套在手轉螺帽下方較細的部分
▼安裝時若過度逼緊手轉螺帽，會變成螺帽下方較細的部分直接壓迫托架，而非透過彈簧壓住托架，會造成托架下壓力過大及不平均。建議安裝時，當彈簧接觸到托架後，只要再將螺帽轉入3至4圈即可
▼安裝於LGA115x/1200平台時，如下圖所示將Intel背板4支螺柱調整至LGA115x/1200位置
▼將螺柱對準主機板背面散熱器孔位放入，如紅色箭頭所示，背板凹槽及開孔處需對準處理器扣具底板3個螺絲鎖點位置(上圖)，並從側面看確認背板是否正確安裝(下圖)
▼背板正確安裝後，主機板正面散熱器孔位會露出4支高度相同的螺柱
▼然後將黑色螺柱套管套上，往下壓到底直到接觸主機板
▼安裝前先確認水冷頭的水管接頭不會與主機板上較高的元件(如VRM散熱片)發生干涉。確認完成後取下水冷頭，將處理器表面清潔後塗上散熱膏，注意量不可過多或過少。放上水冷頭前要記得先撕除處理器接觸面透明保護貼，然後將Intel托架孔洞對準螺柱頂端套入
▼鎖上4個手轉彈簧螺帽時，先用手往下壓住水冷頭頂部，將螺帽轉到使其彈簧接觸托架，等到4個螺帽的彈簧都接觸托架後，採對角方式輪流將4個螺帽轉3至4圈
▼安裝於LGA1700平台時，如下圖所示將Intel背板4支螺柱調整至LGA1700位置
▼將螺柱對準主機板背面散熱器孔位放入，如紅色箭頭所示，背板開孔處需對準處理器扣具底板4個螺絲鎖點位置(上圖)，並從側面看確認背板是否正確安裝(下圖)
▼背板正確安裝後，主機板正面散熱器孔位會露出4支高度相同的螺柱
▼然後將黑色螺柱套管套上，往下壓到底直到接觸主機板
▼安裝前先確認水冷頭的水管接頭不會與主機板上較高的元件(如VRM散熱片)發生干涉。確認完成後取下水冷頭，將處理器表面清潔後塗上散熱膏，注意量不可過多或過少。放上水冷頭前要記得先撕除處理器接觸面透明保護貼，然後將Intel托架孔洞對準螺柱頂端套入
▼鎖上4個手轉彈簧螺帽時，先用手往下壓住水冷頭頂部，將螺帽轉到使其彈簧接觸托架，等到4個螺帽的彈簧都接觸托架後，採對角方式輪流將4個螺帽轉3至4圈
▼安裝於AM4平台時，水冷頭更換成AMD托架，在托架裝上AMD扣耳及手轉彈簧螺帽
▼安裝前先確認水冷頭的水管接頭不會與主機板上較高的元件(如VRM散熱片)發生干涉。確認完成後取下水冷頭，將處理器表面清潔後塗上散熱膏，注意量不可過多或過少。放上水冷頭前要記得先撕除處理器接觸面透明保護貼。將兩端AMD扣耳扣入主機板原裝散熱器卡榫，鎖上2個手轉彈簧螺帽時，先用手往下壓住水冷頭頂部，將螺帽轉到使其彈簧接觸托架，等到2個螺帽的彈簧接觸托架後，將2個螺帽轉3至4圈
▼AM4平台安裝完成圖
▼水冷頭燈光效果圖
▼風扇燈光效果圖
▼水冷頭及風扇燈光效果示範影片
以下進行上機測試，LGA1700測試平台配置如下：
主機板：ASUS ROG STRIX Z690-A GAMING WIFI D4
處理器：INTEL CORE i7-12700K
記憶體：tigo X3 DDR4-2400 8GB * 2
作業系統碟：Seagate FireCuda 530 1TB散熱片版
電源供應器：BitFenix Formula Gold 750W
CPU風扇溫控模式採用主機板預設值，幫浦連接主機板AIO接頭，除開啟XMP外，其他設定均保持預設值
攝錄手機(三星S21+)橫放離風扇葉片30公分，噪音計麥克風放在風扇外框邊緣處，影片前幾秒是待機狀態運作聲音，之後是高負載運作狀態運作聲音
▼高負載下CORE TEMP畫面
▼運作溫度記錄圖
▼待機狀態(前14秒)及高負載運作狀態(15秒後)運作聲音
結論：
JONSBO喬思伯HXW-240 ARGB白色款幻彩一體式水冷支援Intel LGA1700、AMD AM5及其他主流Intel/AMD平台，安裝及維護簡易，內附1g裝德國暴力熊(Thermal Grizzly)Hydronaut高效能水冷用散熱膏，水冷頭純銅處理器接觸面內部設置微鰭片，搭配低噪音高效率幫浦，降低運作聲音同時維持良好散熱性能，全鋁合金材質240mm水冷散熱排具備可最佳化冷卻性能的12管道密集散熱鰭片設計，EPDM+IIR三元乙丙橡膠+丁基橡膠複合材質抗磨耗耐燃管路，避免冷卻液蒸發洩漏，水冷頭頂部乳白色光條內建RGB LED，支援主機板5V ARGB 3pin控制，2顆120mm四線PWM轉速控制5V ARGB 3pin銅芯液壓軸承風扇，外凸框架下沉式設計讓7片葉片乳白色扇葉厚度增加，加強氣流帶動能力，風扇外框附帶防震膠墊，減小共振傳導噪音，台灣代理獨家6年安心保固，保內漏液損害賠償
報告完畢，謝謝收看
