ASUS PRIME CASE AP201機殼特色:

●33公升體積,支援Micro ATX主機板及ATX電源供應器,可容納360mm一體式水冷散熱器及338mm長度顯示卡
●正面/頂部/左側面/右側面配置金屬網孔板,提供獨特外觀視覺,增大通風面積同時過濾較大異物/灰塵
●免工具側板固定結構,可輕鬆開啟
●頂部/後方/底部均有安裝風扇的位置,提供最多6顆120mm風扇安裝空間。後方預裝1個120mm風扇
●底部配置磁吸式過濾網
●前置式I/O面板提供2個USB3.2 Gen1 Type-A及1個USB3.2 Gen2 Type-C
●底部及前端可安裝最多3顆3.5吋硬碟或2.5吋SSD
●底板背面有1個活動式固定架,可安裝1個2.5吋SSD

ASUS PRIME CASE AP201機殼規格:
本體尺寸:W205xH350xD460mm
可安裝主機板種類:Micro ATX、Mini-ITX
前置I/O埠:2個USB3.2 Gen1 Type-A、1個USB3.2 Gen2 Type-C、耳機、麥克風
3.5/2.5吋安裝空間:最多3個(共用)
底板活動式固定架2.5吋安裝空間:1個
標準擴充槽:4個
頂部風扇安裝空間:3個120mm或2個140mm
後方風扇安裝空間:1個120mm(預裝1個120mm風扇)
底部風扇安裝空間:2個120mm
過濾網:正面/頂部/左側面/右側面金屬網孔板,底部磁吸式過濾網
可安裝CPU散熱器高度:最大170mm
可安裝顯示卡長度:最大338mm
可安裝電源供應器長度:140-180mm
頂部可安裝水冷排尺寸:120/140/240/280/360mm
後方可安裝水冷排尺寸:120mm
背板整線空間:最大32mm

▼此面外箱有商標、產品名稱、特色圖示、容積標示、外觀圖


▼此面外箱有商標、多國語言特色說明、運輸標誌(避免潮濕/朝上放置/小心輕放)

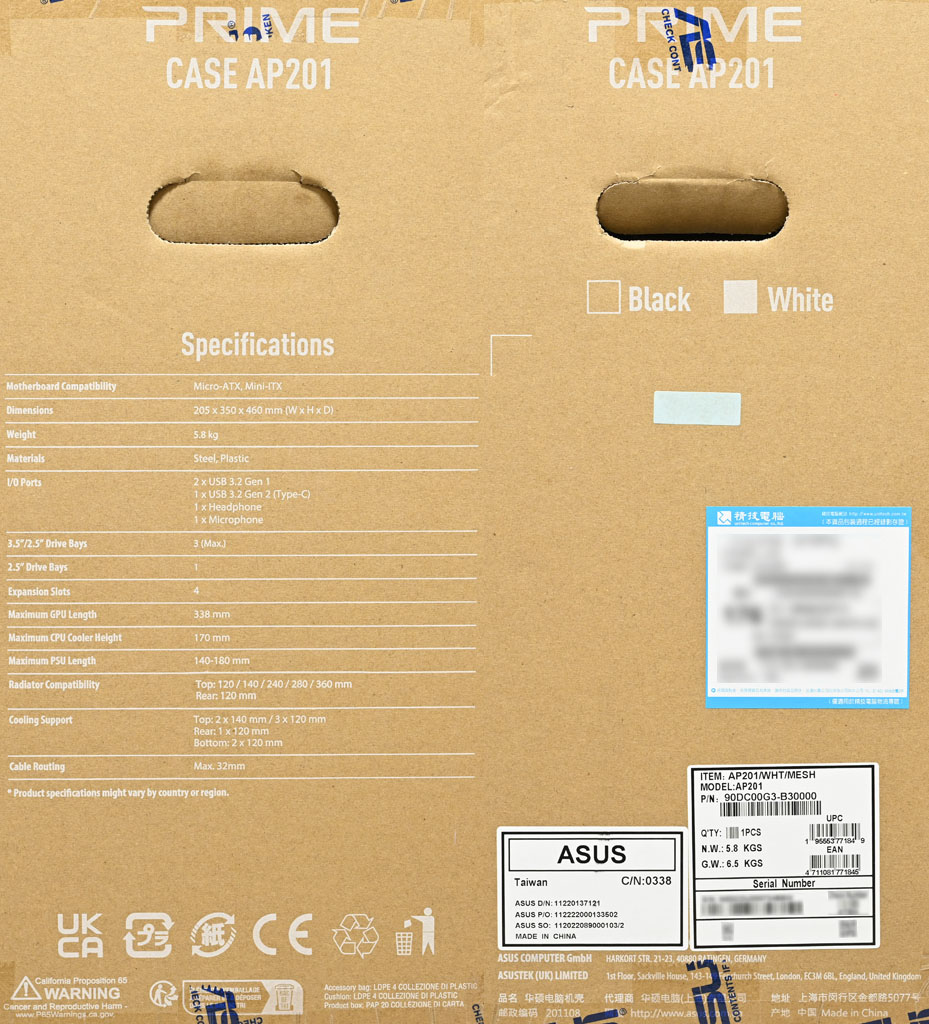

▼外箱左/右側面有產品名稱、提把開口、產品規格、認證標誌、加州65號法案警告、回收標示、顏色標示、條碼、廠商資訊

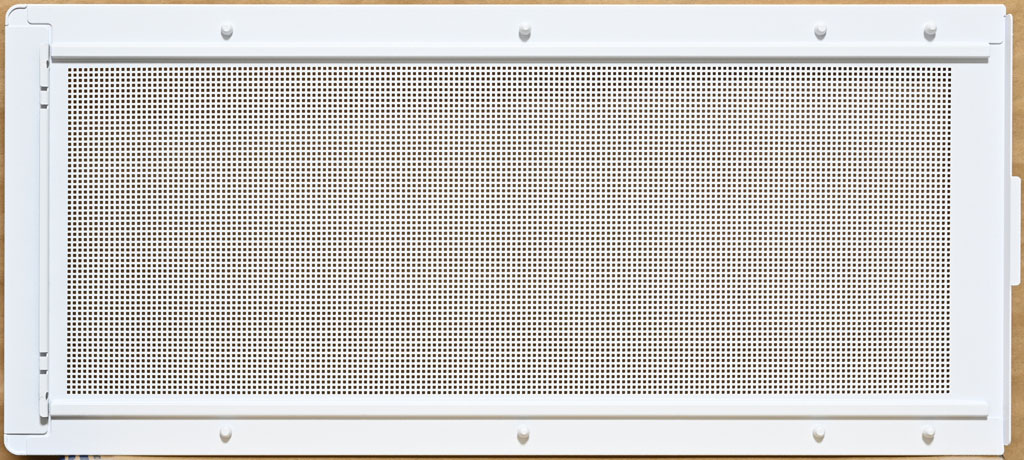

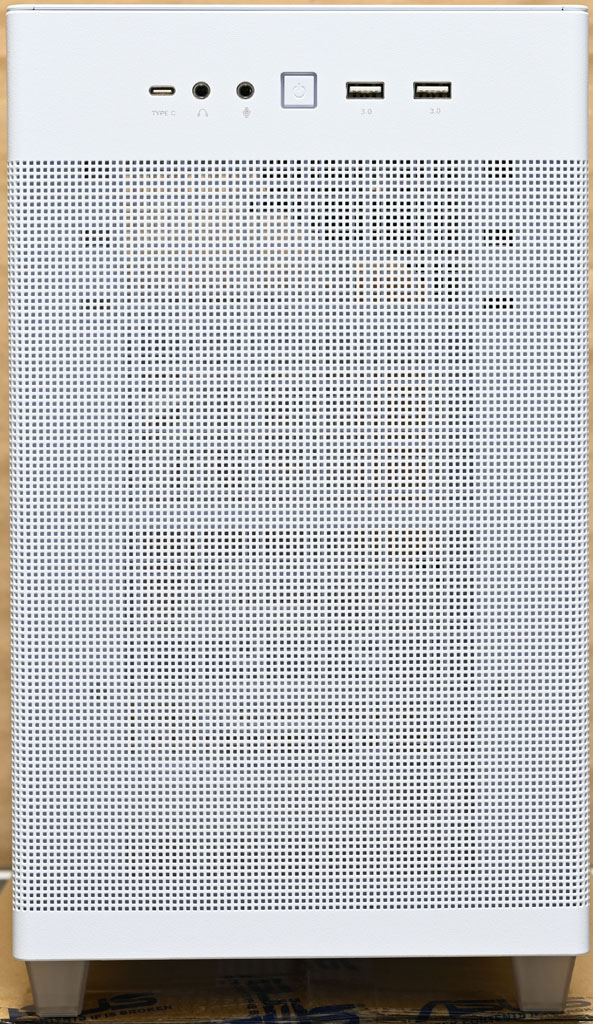

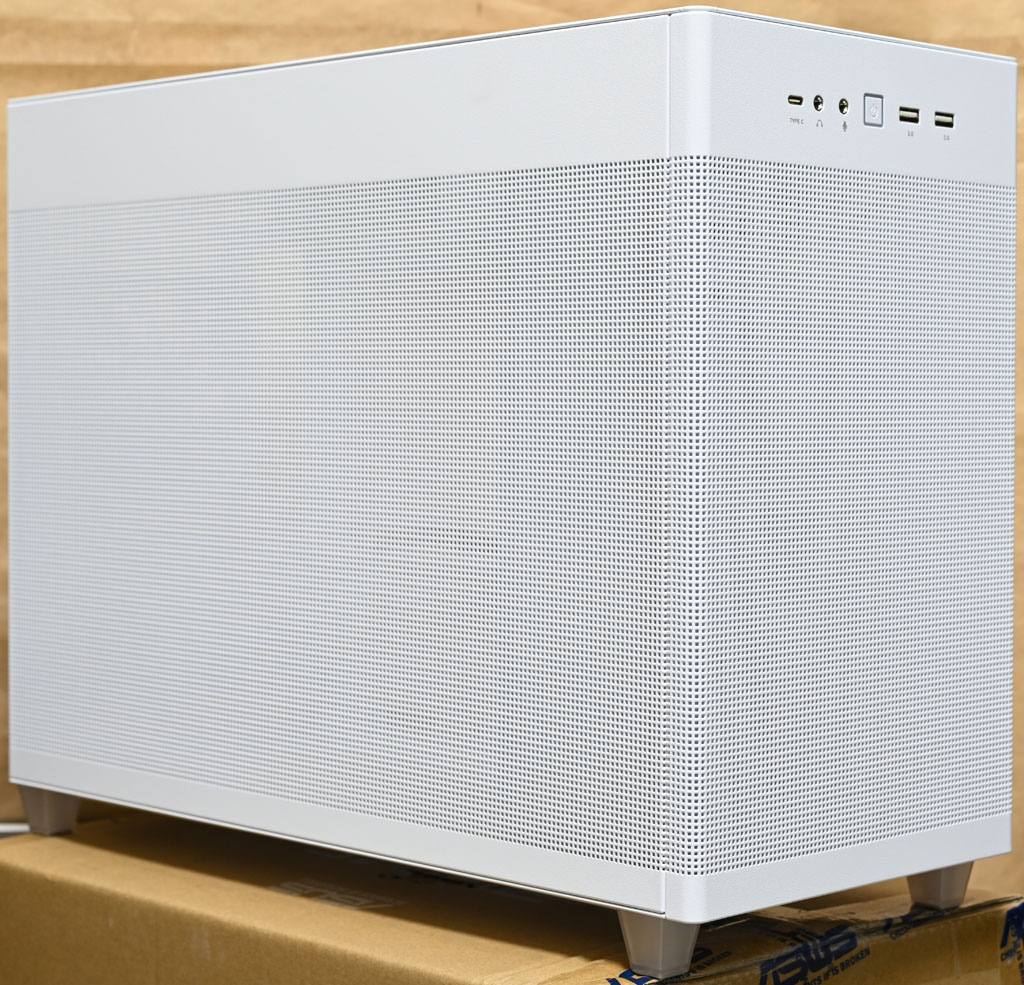

▼正面金屬面板有大面積網孔

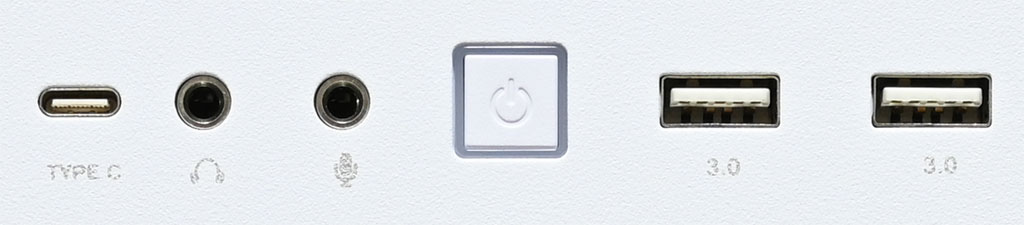

▼位於正面上方的前置式I/O埠、按鈕與指示燈,由左至右分別是1個USB3.2 Gen2 Type-C、耳機插座、麥克風插座、電源按鈕/電源指示燈、2個USB3.2 Gen1 Type-A。未配置重置按鈕及硬碟指示燈

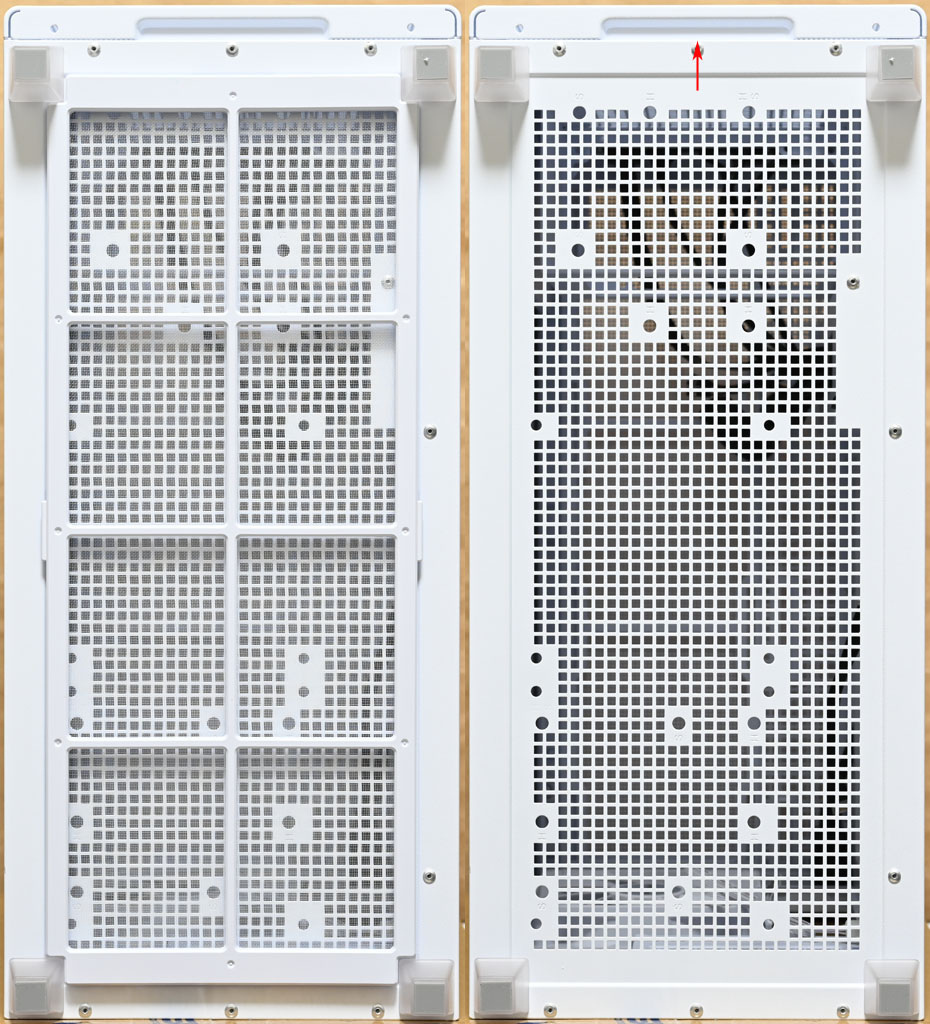

▼正面金屬面板的背面兩側有固定用卡榫


▼未安裝面板的正面圖,數字1/2/3為電源供應器安裝支架的三段高度固定點,下方可裝1顆3.5吋硬碟/2.5吋SSD,具備3.5吋硬碟(紅色箭頭/綠色箭頭)及2.5吋SSD(紫色箭頭/綠色箭頭)固定孔。使用1號鎖點時,電源供應器長度最長160mm,下方可裝3.5吋硬碟/2.5吋SSD,頂部可裝2個120mm風扇,不能裝360mm一體式水冷;使用2號鎖點時,電源供應器長度最長170mm,下方可裝2.5吋SSD,頂部可裝3個120mm風扇,不能裝360mm一體式水冷;使用3號鎖點時,電源供應器長度最長170mm,下方不能裝3.5吋硬碟/2.5吋SSD,頂部可裝3個120mm風扇或是360mm一體式水冷

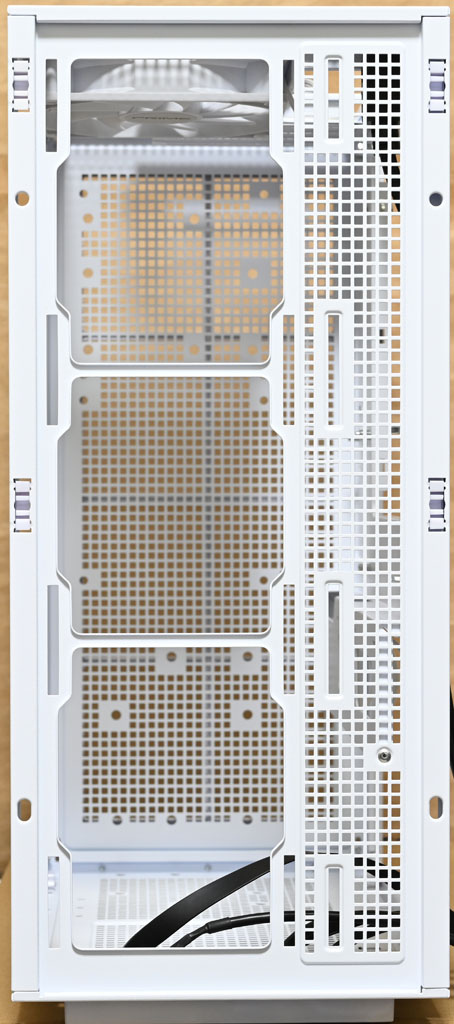

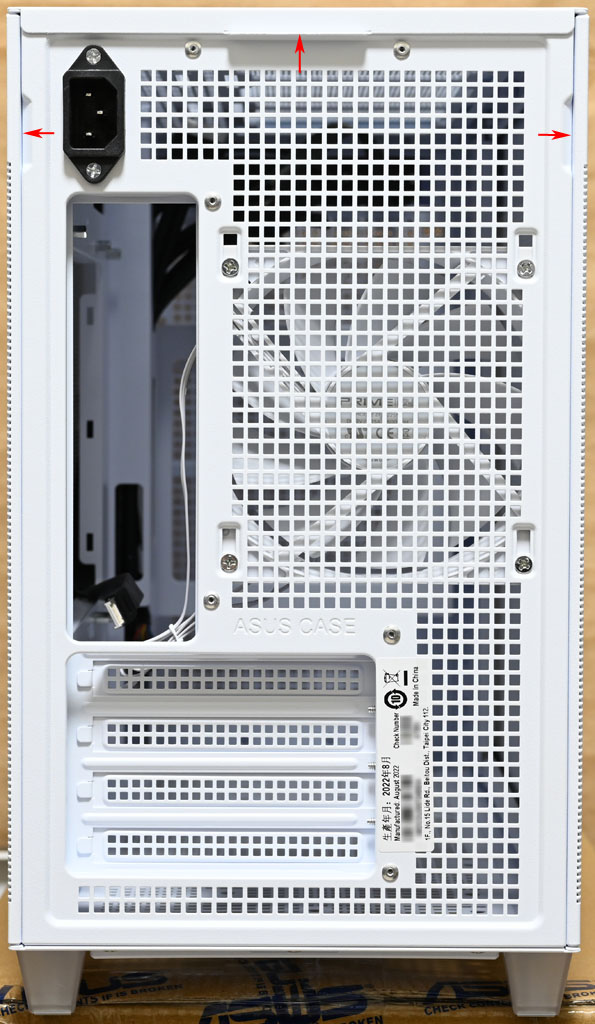

▼機殼後方上緣處有開啟頂部/左側面/右側面金屬網孔板的施力點(紅色箭頭),右上網狀通風口配置長條形固定孔,可安裝1個120mm風扇,水冷排可裝到120mm。配置4個標準擴充槽。交流輸入插座位於左上方


▼頂部金屬面板有大面積網孔

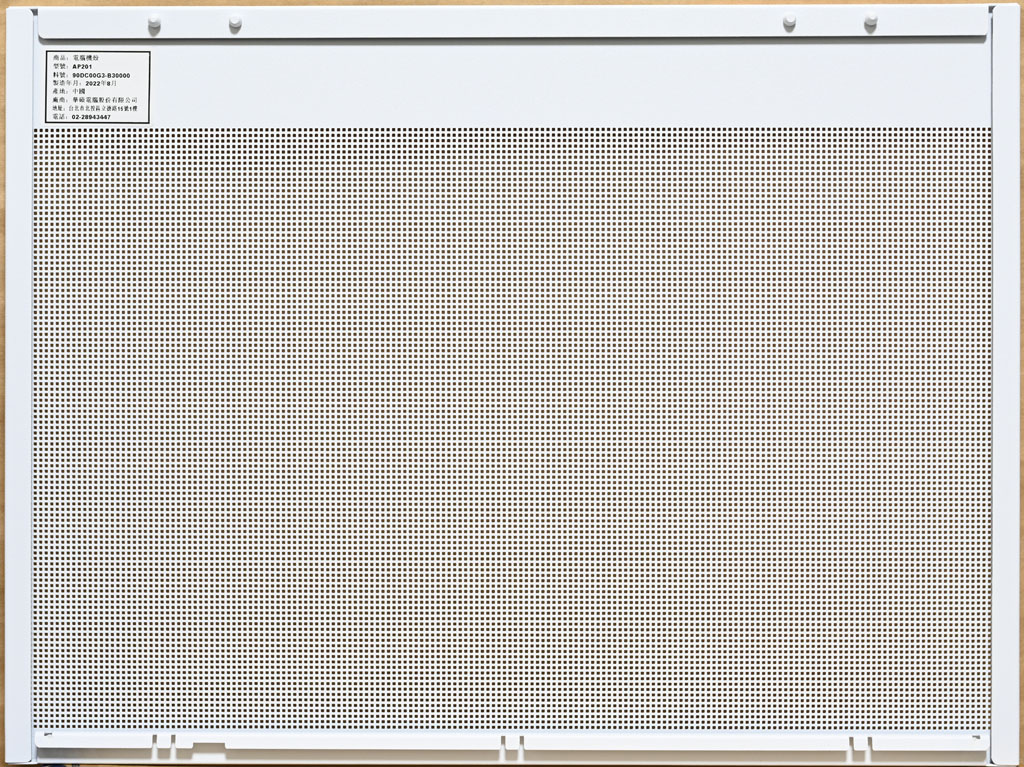

▼頂部金屬面板的背面兩側有固定用卡榫


▼未安裝面板的頂部圖,長條形固定孔可安裝3個120mm或2個140mm風扇

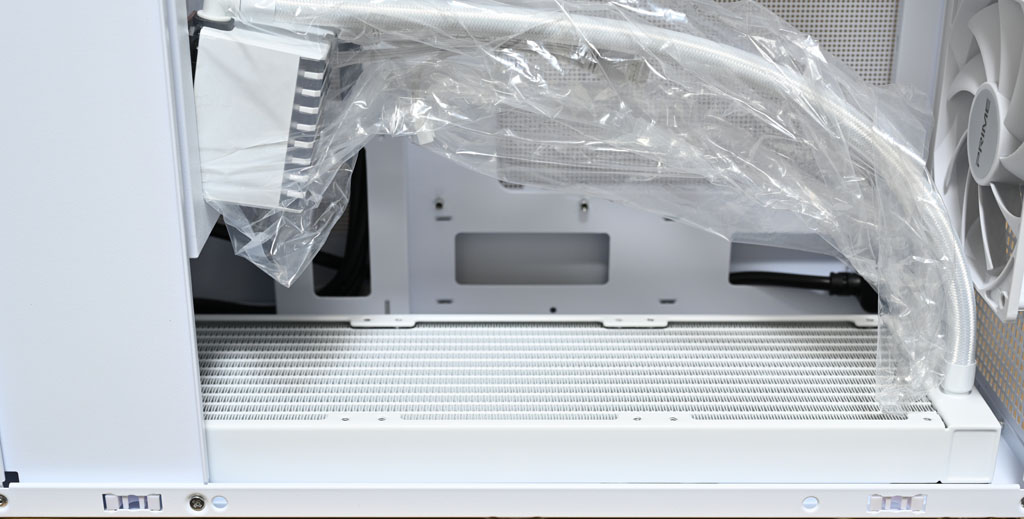

▼頂部長條形固定孔可安裝最大360mm一體式水冷散熱排


▼機殼底部半透明方形腳座有防滑墊,底部通風口配置磁吸式過濾網,靠近前端有開啟正面金屬網孔板的施力點(紅色箭頭)


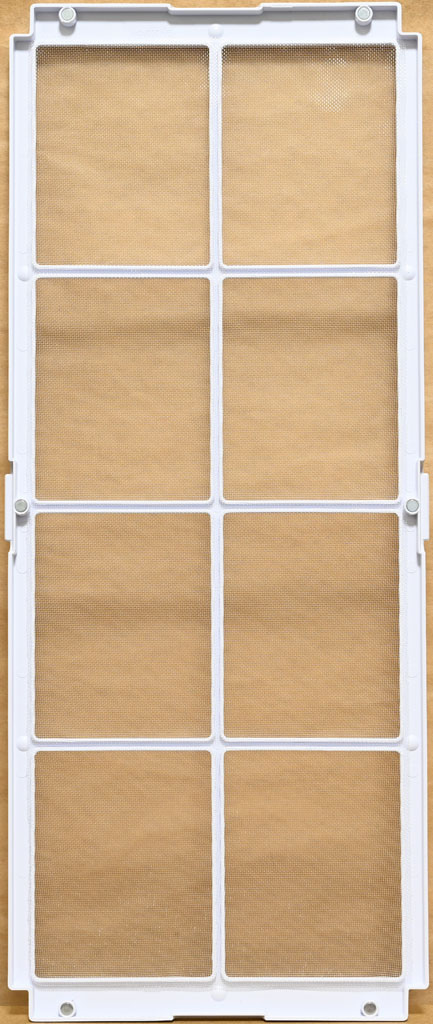

▼磁吸式過濾網外框背面有6個磁鐵

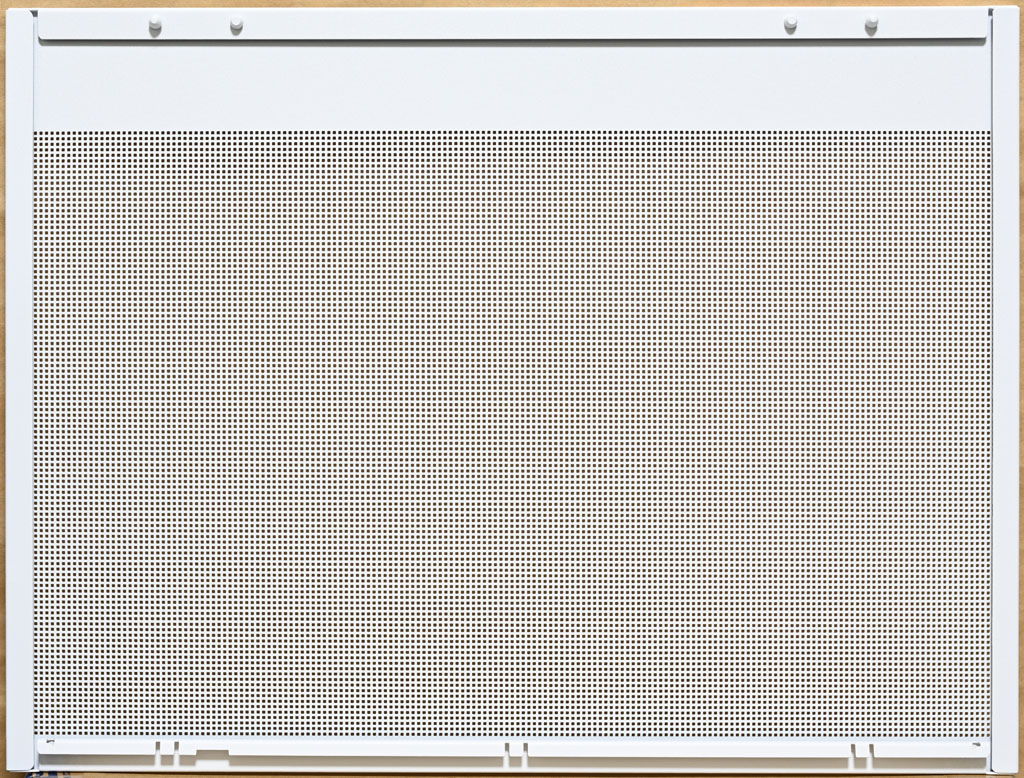

▼左側面金屬面板有大面積網孔


▼左側面金屬面板的背面其中一側有固定用卡榫

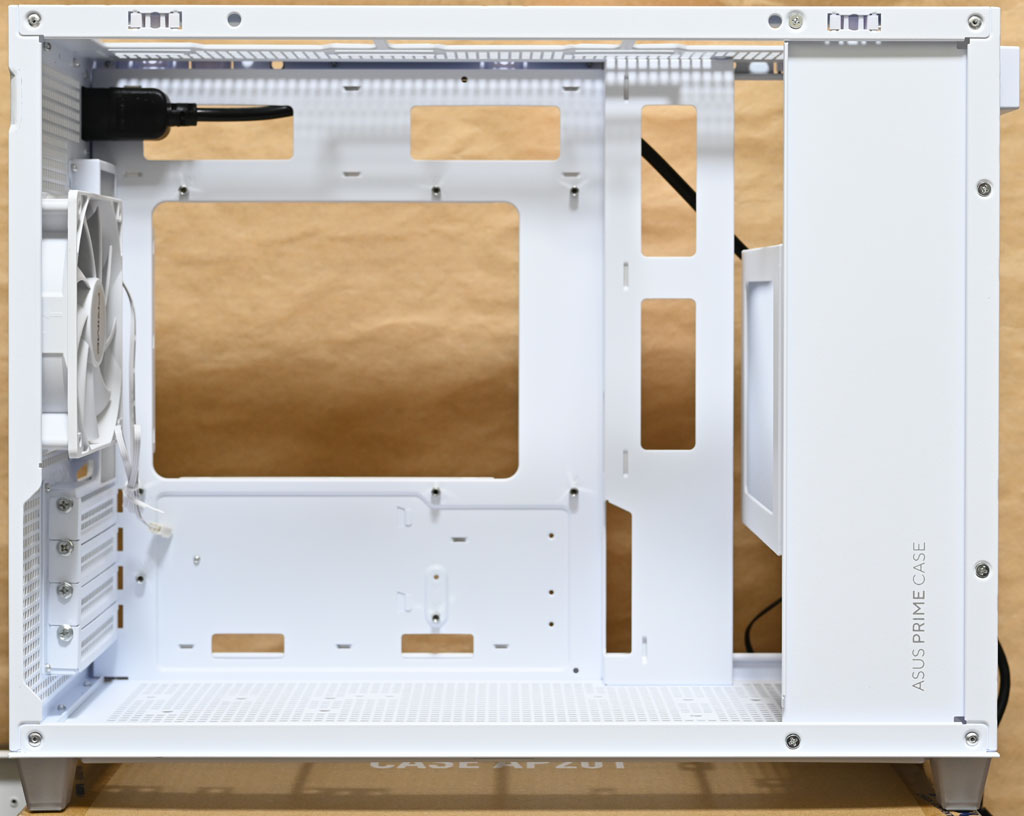

▼機殼左側面結構,前方金屬裝飾板右下角有ASUS PRIME CASE字樣,底板設有7個長方形穿線開孔

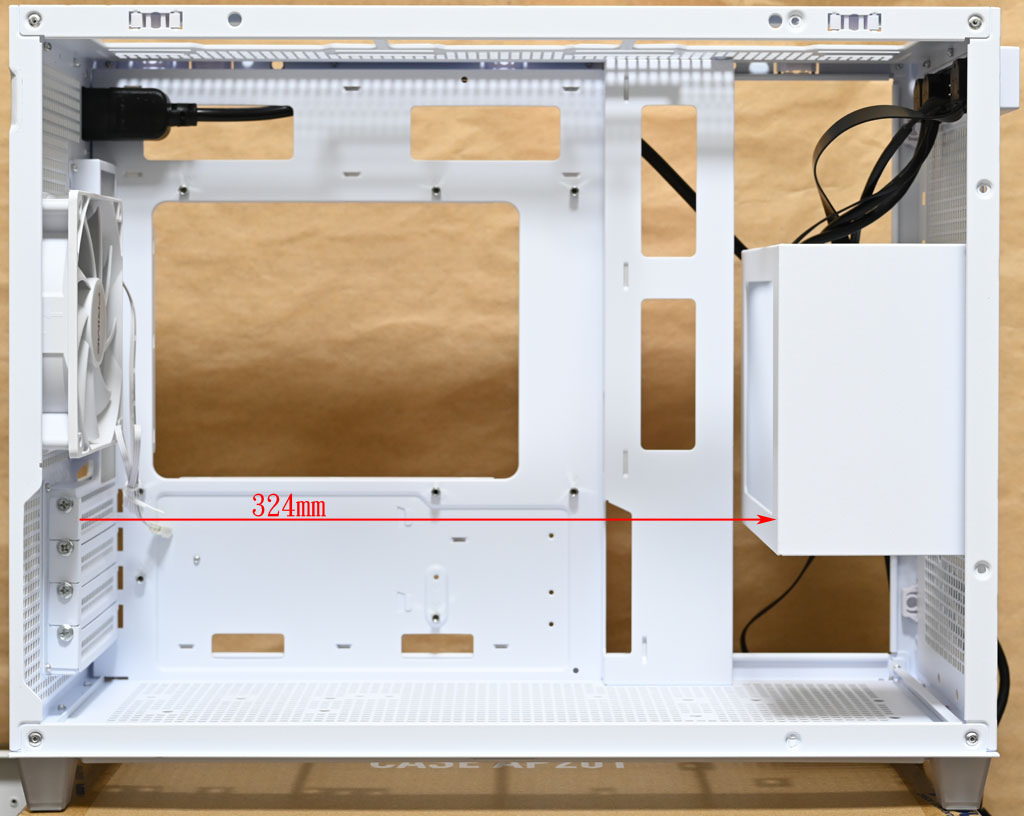

▼取下金屬裝飾板後可看到前方電源供應器安裝支架,從擴充槽擋板右側到電源供應器支架左側長度為324mm

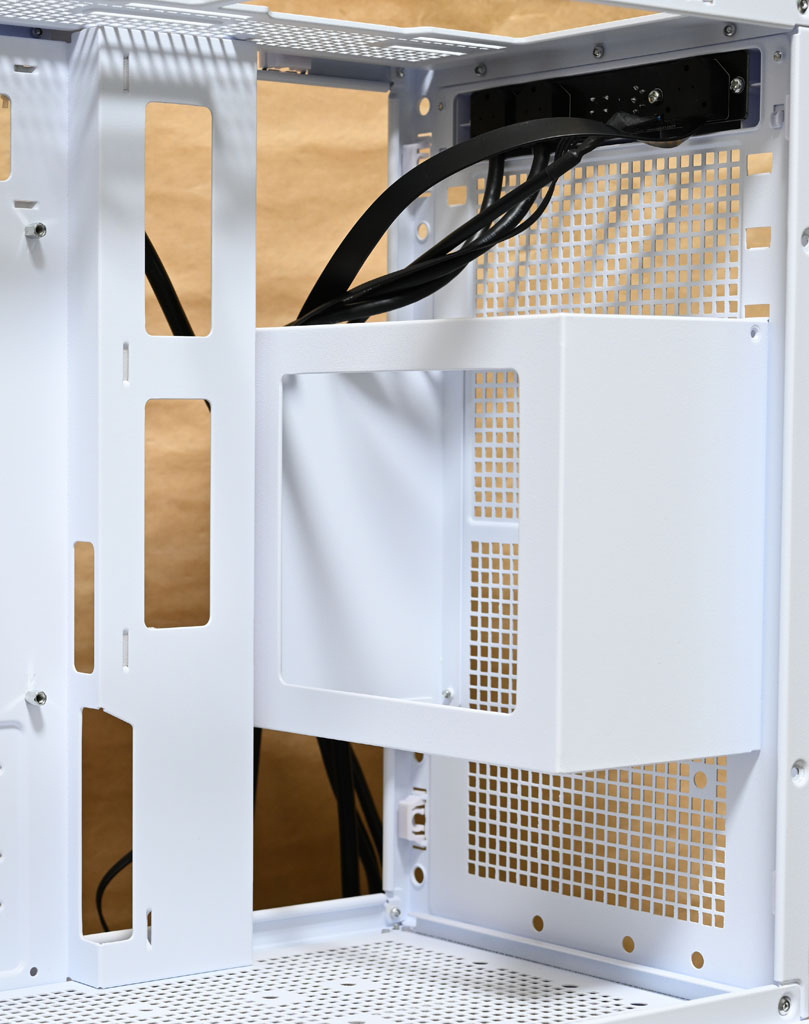

▼前方電源供應器安裝支架

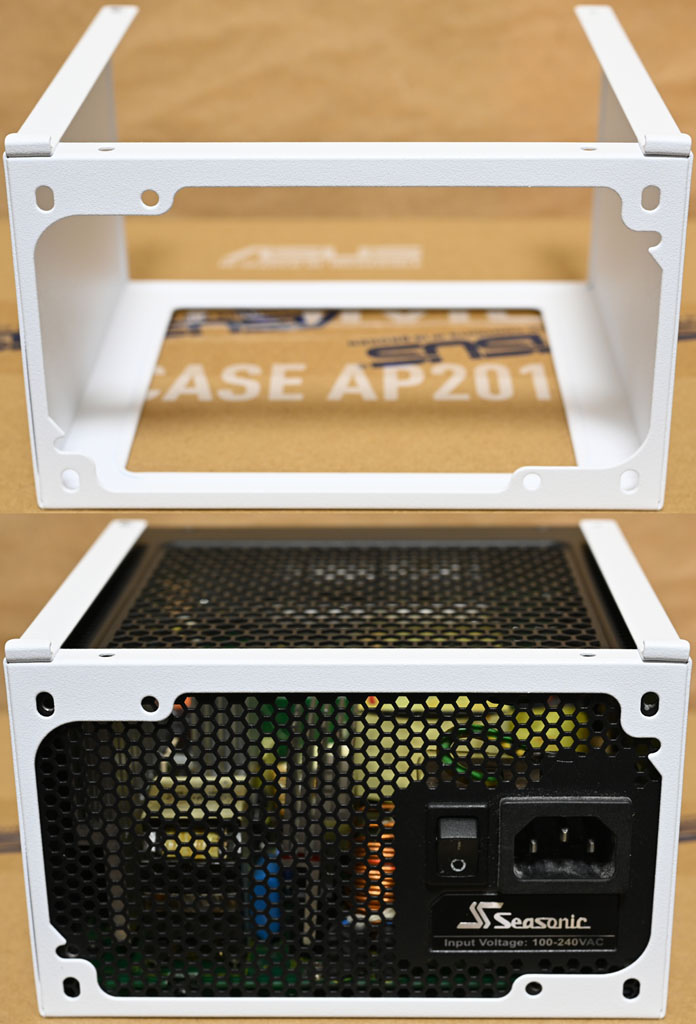

▼鬆開正面2顆固定螺絲可取下前方電源供應器安裝支架,支架具備2種方向電源供應器固定孔位

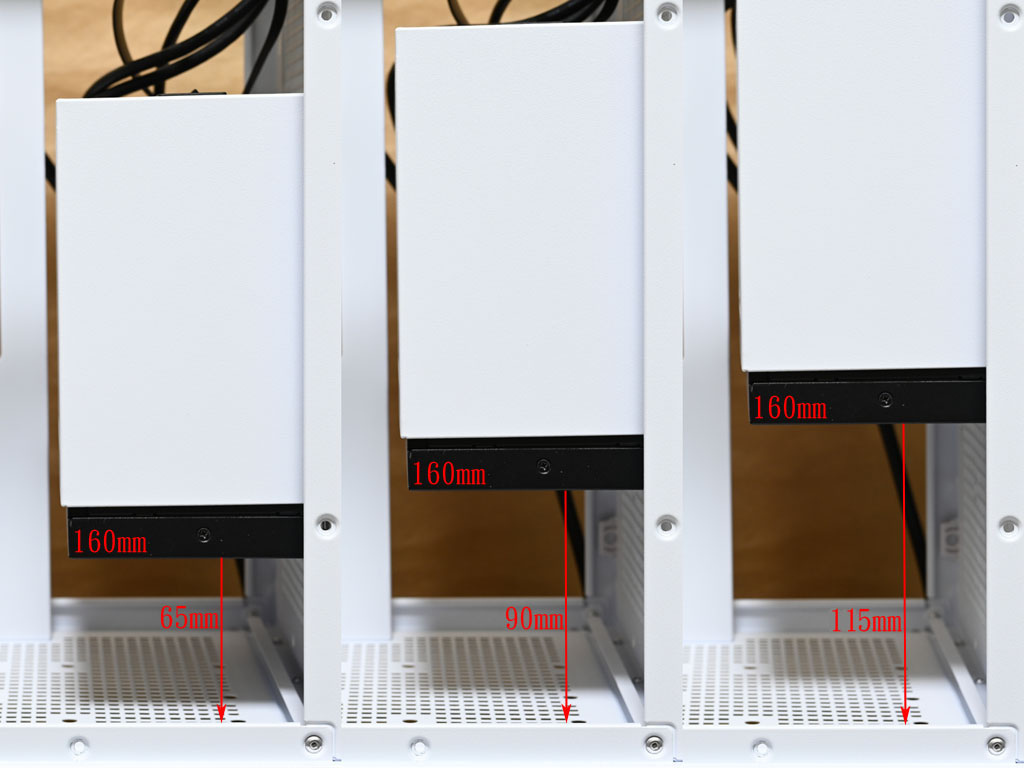

▼電源供應器安裝支架的三段高度固定點,於安裝長度160mm電源供應器後,電源供應器下方對底板的高度分別是65mm/90mm/115mm。所選支架安裝高度會影響頂部是否可以安裝360mm一體式水冷散熱排

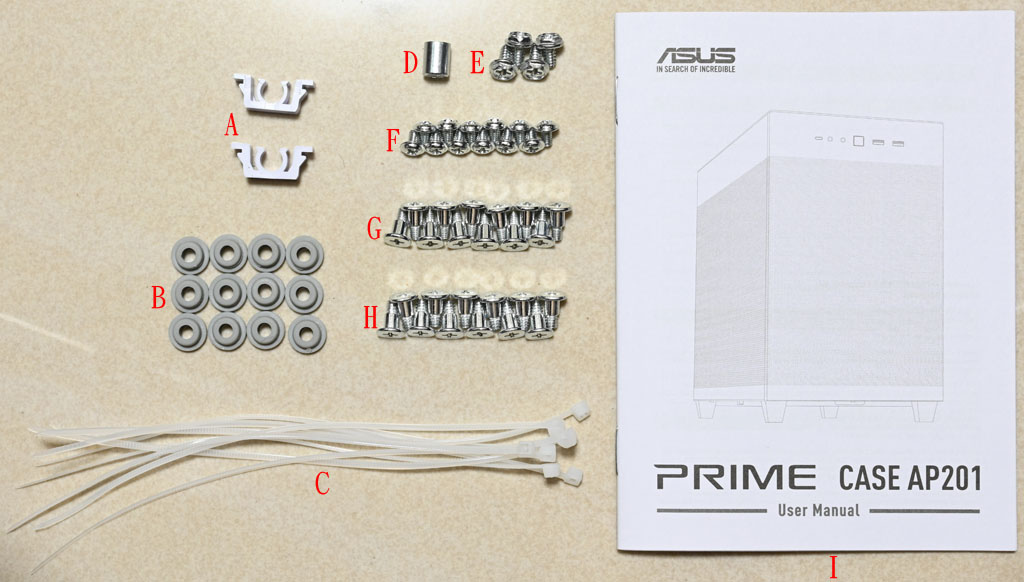

▼隨附配件有備用面板卡榫固定扣具(A)、3.5吋/2.5吋橡膠墊圈(B)、塑膠束帶(C)、套筒工具(D)、電源供應器螺絲(E)、主機板銅柱螺絲(F)、2.5吋專用螺絲(G)、3.5吋專用螺絲(H)、說明書(I)

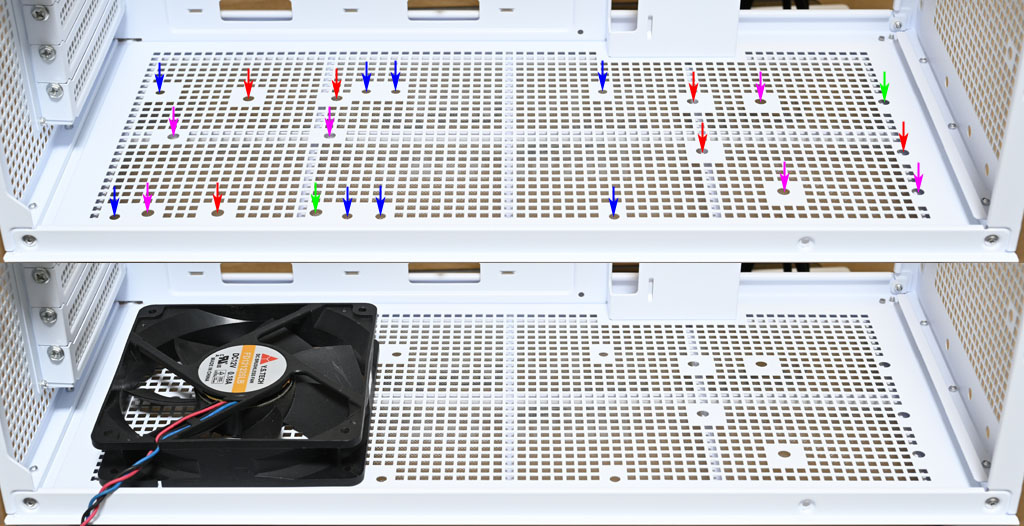

▼底板網狀區域具備120mm風扇(藍色箭頭)、3.5吋硬碟(紅色箭頭/綠色箭頭)及2.5吋SSD(紫色箭頭/綠色箭頭)固定孔,可裝2顆120mm風扇或是2顆3.5吋硬碟/2.5吋SSD。下圖為底板網狀區域安裝120mm風扇示意圖

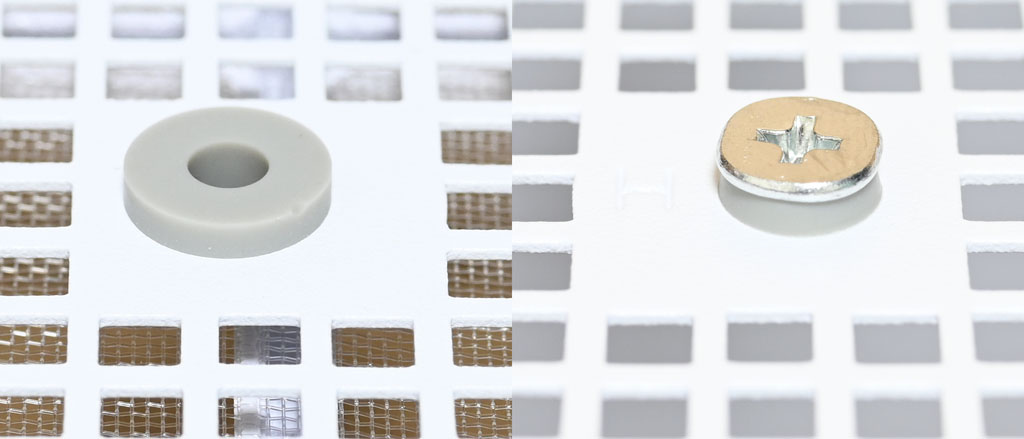

▼安裝時先將3.5吋/2.5吋橡膠墊圈直徑較小的一端從機殼內側塞入3.5吋/2.5吋固定孔(左圖),再使用3.5吋/2.5吋專用螺絲自機殼外側插入橡膠墊圈直徑較小處同時鎖進3.5吋硬碟/2.5吋SSD安裝鎖點(右圖)

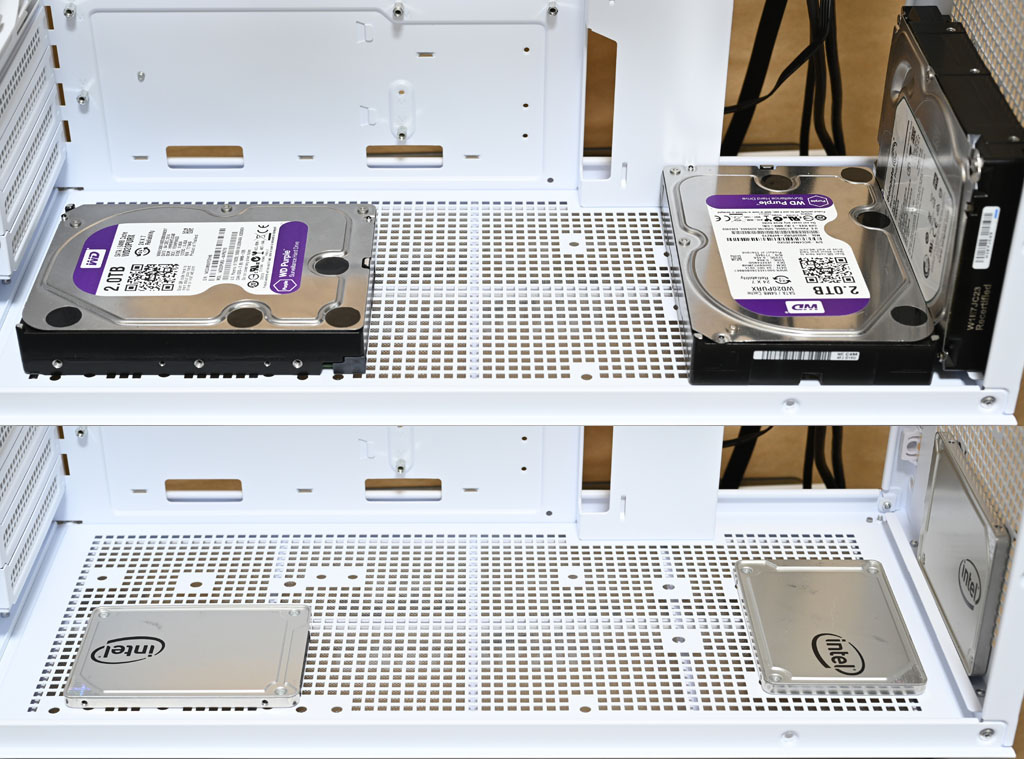

▼底板和正面下方安裝3顆3.5吋硬碟(上圖)及3顆2.5吋SSD(下圖)

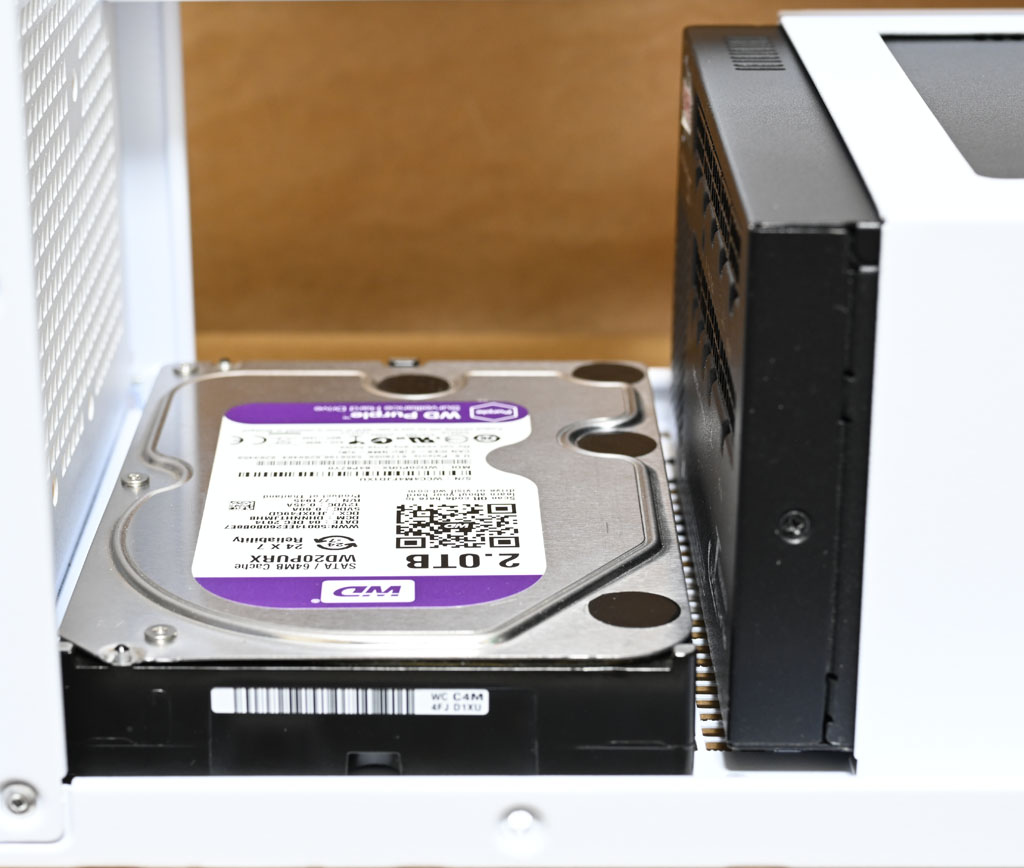

▼電源供應器長度及所選擇的電源供應器支架固定點會決定正面下方3.5吋/2.5吋安裝位置是否可以使用,使用長度160mm電源供應器時,必須要選擇高度最高的電源供應器支架固定點,才有足夠空間安裝3.5吋硬碟。另外也要注意電源供應器線組及連接器位置是否會阻擋到3.5吋/2.5吋的安裝位置

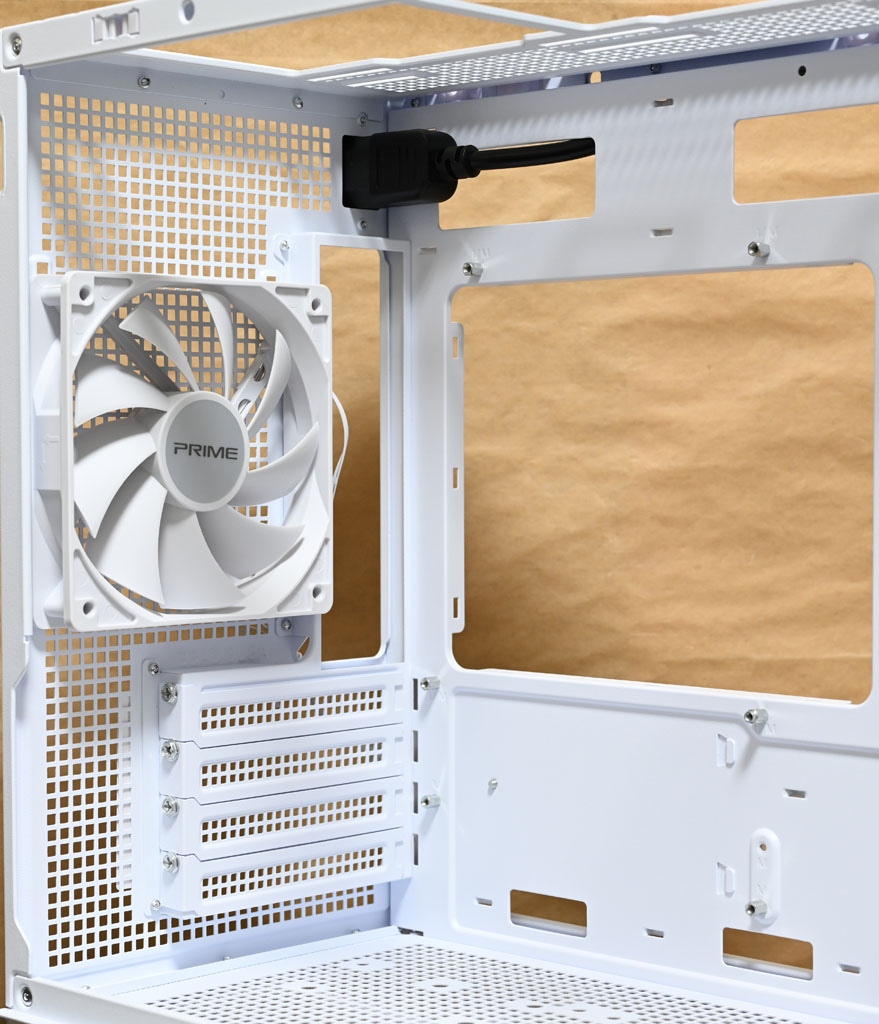

▼後方預裝1個120mm風扇,主機板安裝底板上方鏤空,方便拆裝CPU散熱器背板。可重複使用的標準擴充槽擋板具備網狀通風開孔

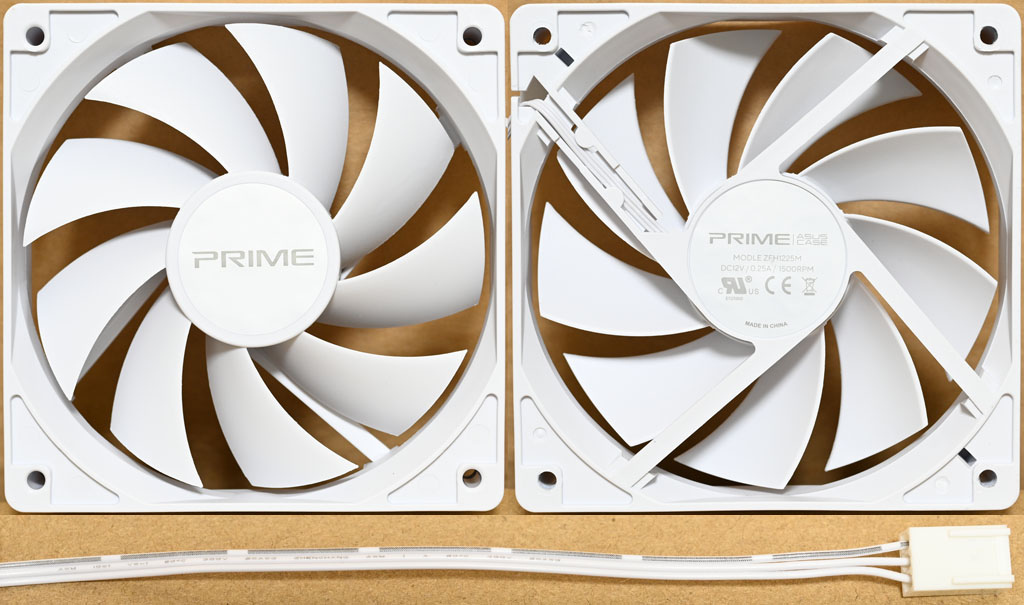

▼120mm風扇,扇葉軸心貼紙有PRIME字樣,外框中央貼紙有PRIME/ASUS CASE字樣、型號、電壓/電流/轉速、認證標誌、產地。風扇白色電源線路為3pin

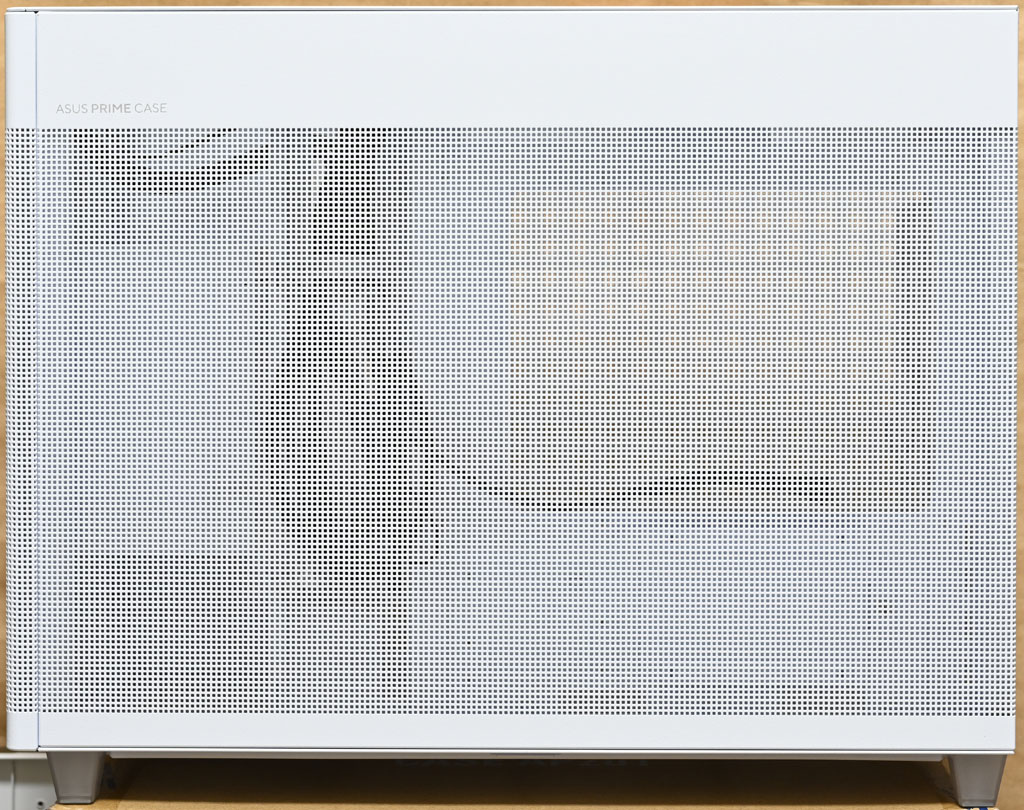

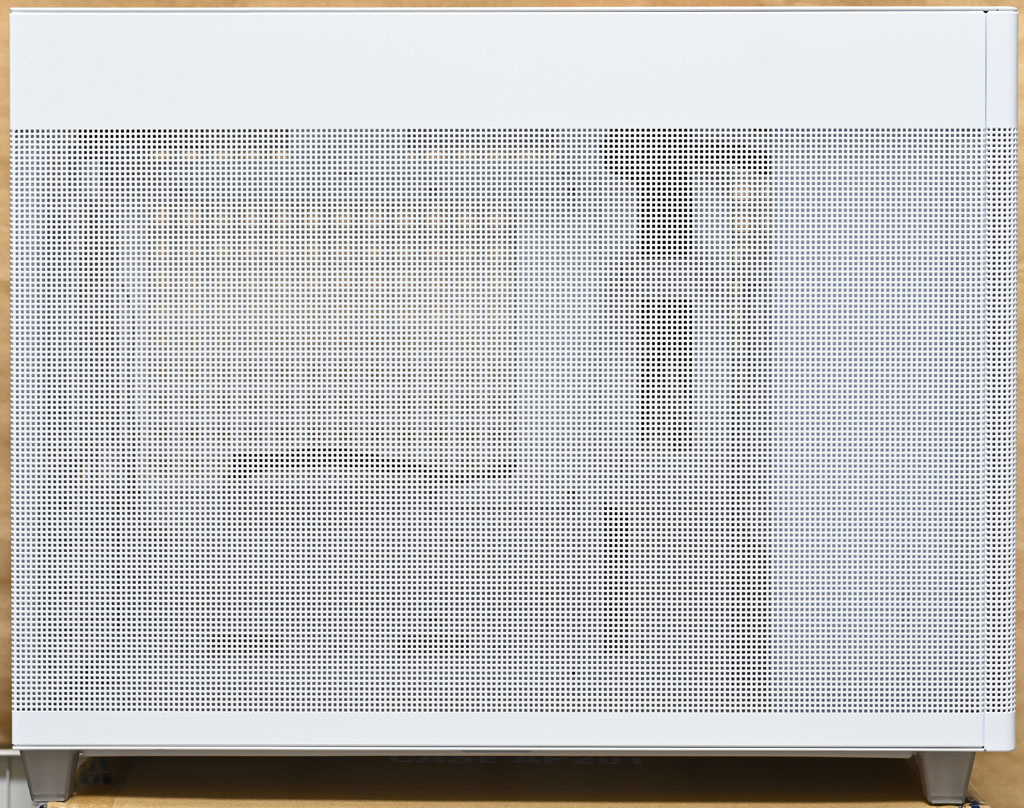

▼右側面金屬面板有大面積網孔,左上角有ASUS PRIME CASE字樣


▼右側面金屬面板的背面其中一側有固定用卡榫及中文產品資訊貼紙

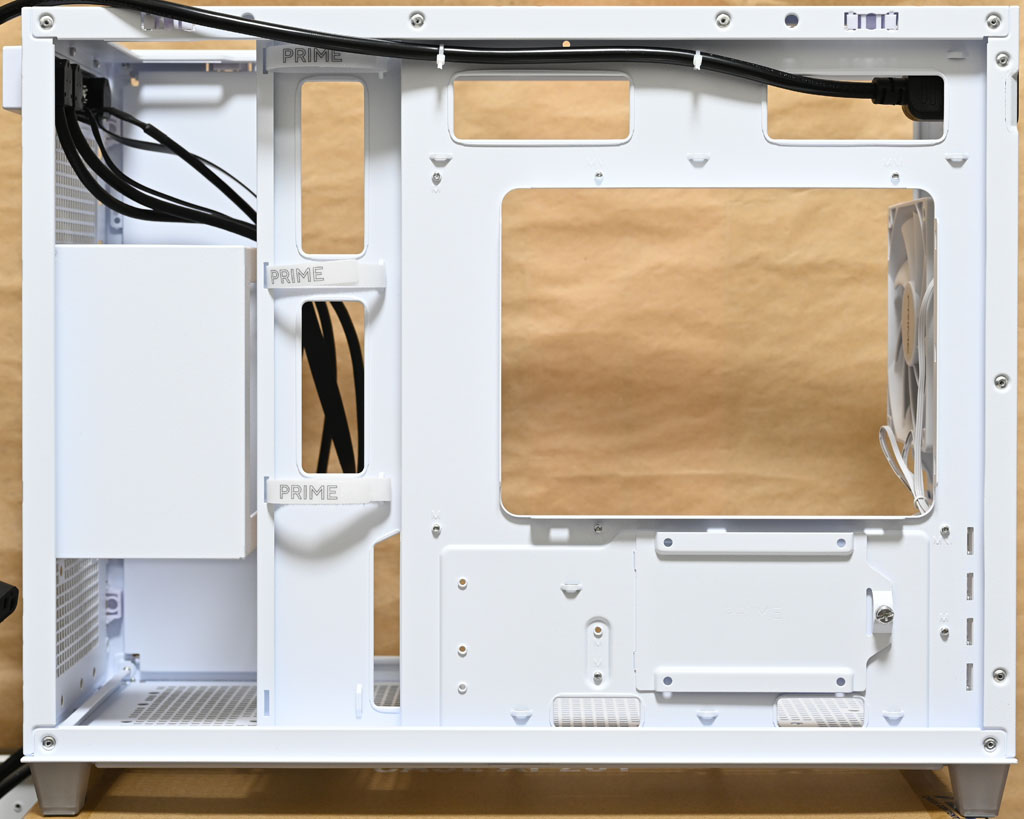

▼右側面配置,底板背面前方穿線開孔處有3條有PRIME字樣的魔鬼氈束帶,用來固定線路

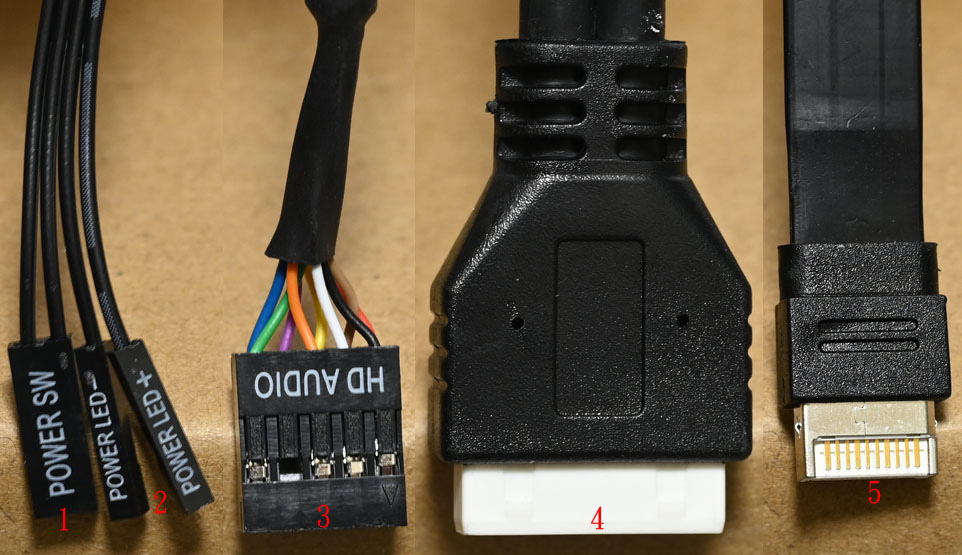

▼機殼連接線組,1為電源開關,2為電源指示燈,3為耳機/麥克風插座的接頭,4為USB3.2 Gen1 Type-A的19pin接頭,5為USB3.2 Gen2 Type-C的20pin Type-E接頭

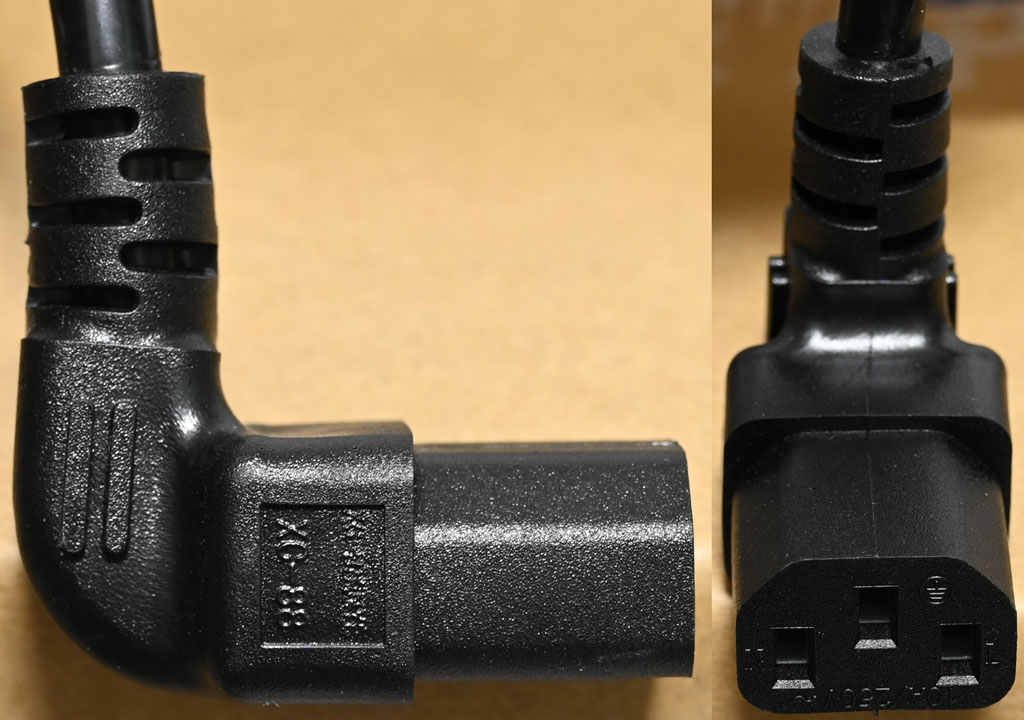

▼連接電源供應器交流輸入C14插座的L型C13插頭,額定電流為10A

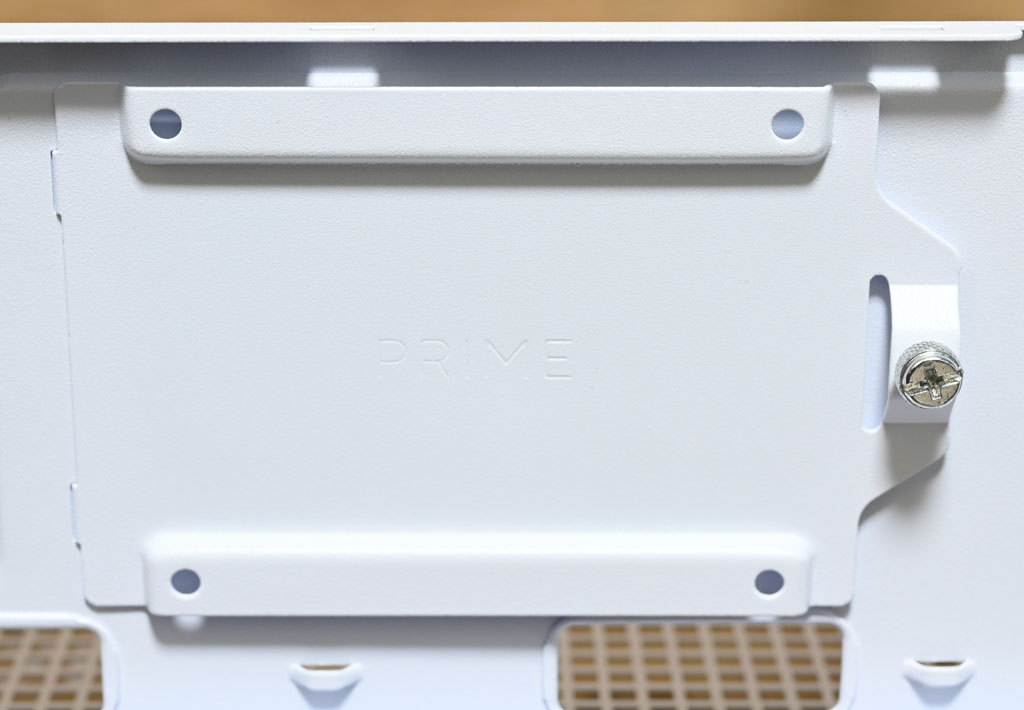

▼底板背面右下有1個2.5吋SSD活動式固定架,鬆開手轉螺絲後可取下

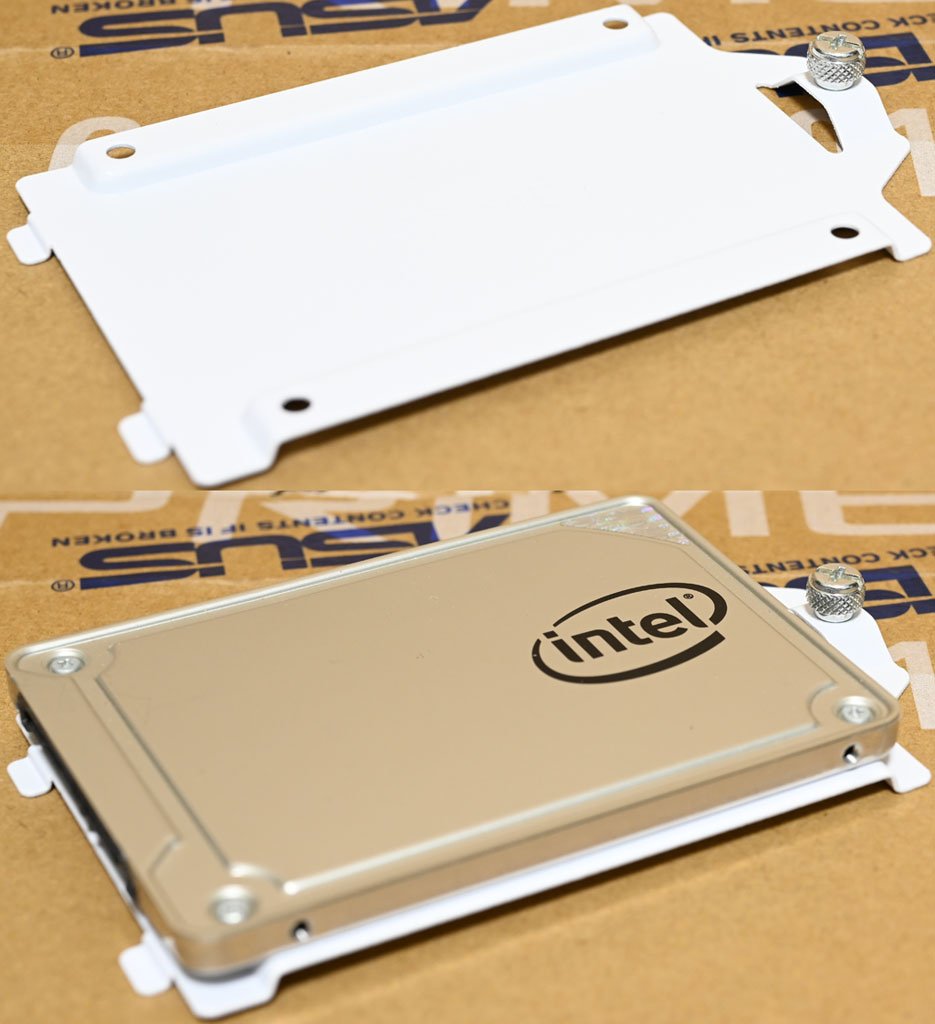

▼2.5吋SSD固定架可以裝1個2.5吋SSD

不錯的點:
◆體積僅33公升,支援Micro ATX主機板及ATX電源供應器
◆正面/頂部/左側面/右側面金屬網孔板可增大進氣面積,並過濾較大異物/灰塵,免工具固定結構,可輕鬆開啟
◆頂部/後方/底部均有安裝風扇的位置,提供最多6顆120mm風扇安裝空間,後方預裝1個120mm風扇,頂部可安裝最大360mm一體式水冷散熱排
◆底部配置磁吸式過濾網
◆前置式I/O面板提供2個USB3.2 Gen1 Type-A及1個USB3.2 Gen2 Type-C
◆底部及前端可安裝最多3顆3.5吋硬碟或2.5吋SSD,底板背面有1個活動式固定架,可安裝1個2.5吋SSD

可改進的點:
◆未配置硬碟指示燈及重置按鈕
◆雖標示可支援338mm顯示卡,但會受到電源供應器長度及安裝支架位置影響(擴充槽擋板到支架長度324mm)
◆電源長度及電源供應器安裝支架高度會影響正面下方3.5吋/2.5吋安裝以及頂部一體式水冷散熱排/風扇安裝
◆底部風扇與3.5吋/2.5吋安裝區域共用

報告完畢,謝謝收看
