特色:
●髮絲紋黑色陽極處理鋁質面板ARGB發光上蓋,5V ARGB 3pin接頭可與ASUS AURA SYNC、GIGABYTE RGB FUSION、MSI MYSTIC LIGHT SYNC、ASROCK POLYCHROME RGB連動控制燈光效果
●安裝簡易的金屬背板及托架,零組件相容性良好,支援Intel LGA1700/1200/115x及AMD AM5/AM4平台
●隨附2顆6極馬達高效能METAL 120 PWM風扇,搭配高風壓扇葉設計,大幅提高氣流通過鰭片的能力
●6支直徑6mm熱導管,搭配52層雙塔結構高密度黑色鰭片,最佳化散熱表面積,TDP可達270W
●3年保固

規格:
本體尺寸(LxWxH):133.6x124x158mm
本體重量:1600克
支援平台:Intel LGA 1700/1200/115x,AMD AM5/AM4
METAL 120 PWM風扇尺寸規格:120x120x25mm
METAL 120 PWM風扇重量:158克
METAL 120 PWM風扇轉速:800-1950RPM±10%
METAL 120 PWM風扇風量:69CFM
METAL 120 PWM風扇風壓:2.82毫米水柱
METAL 120 PWM風扇噪音:10-26dBA
METAL 120 PWM風扇電壓:DC12V
METAL 120 PWM風扇電流:0.12A
METAL 120 PWM風扇功率:1.5W
METAL 120 PWM風扇軸承:HDB
METAL 120 PWM風扇線長:350mm
METAL 120 PWM風扇轉速控制:4pin PWM
METAL 120 PWM風扇預計壽命:40,000小時@25℃

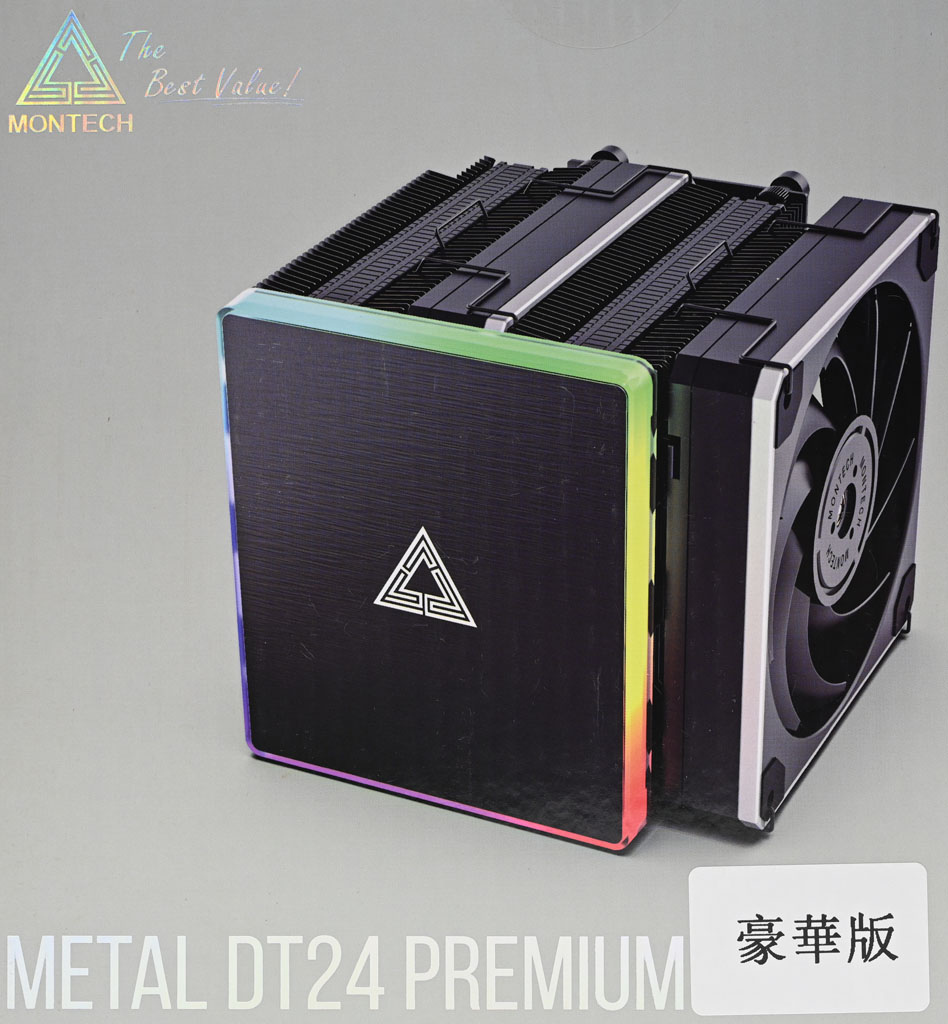

▼此面外盒有商標、標語、品牌主機板RGB圖示、5V ARGB圖示、外觀圖、產品名稱、270W TDP字樣


▼此面外盒有商標、標語、外觀圖、產品名稱


▼此面外盒有商標、標語、多國語言特色說明、認證標誌

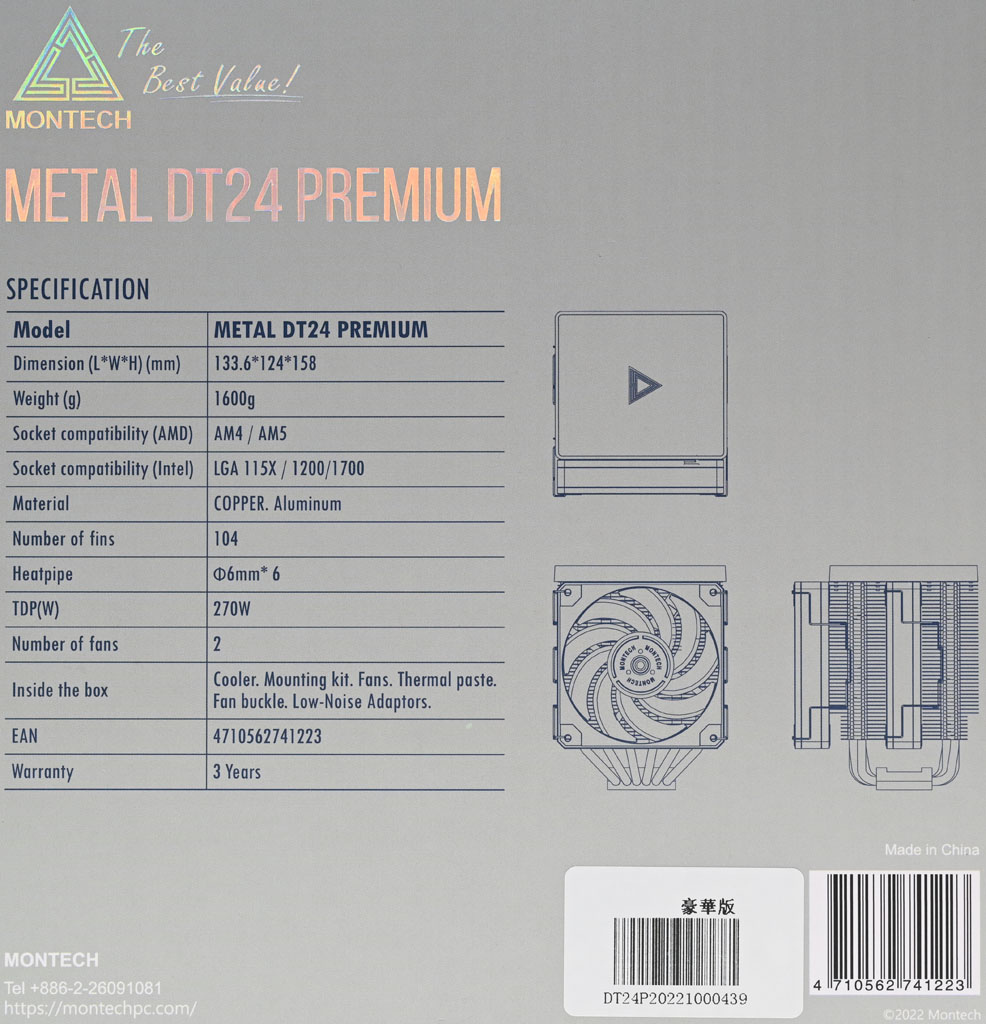

▼此面外盒有商標、標語、產品名稱、規格表、三視圖、官方網址、產地、條碼


▼此面外盒有外觀圖、產品名稱、270W TDP字樣

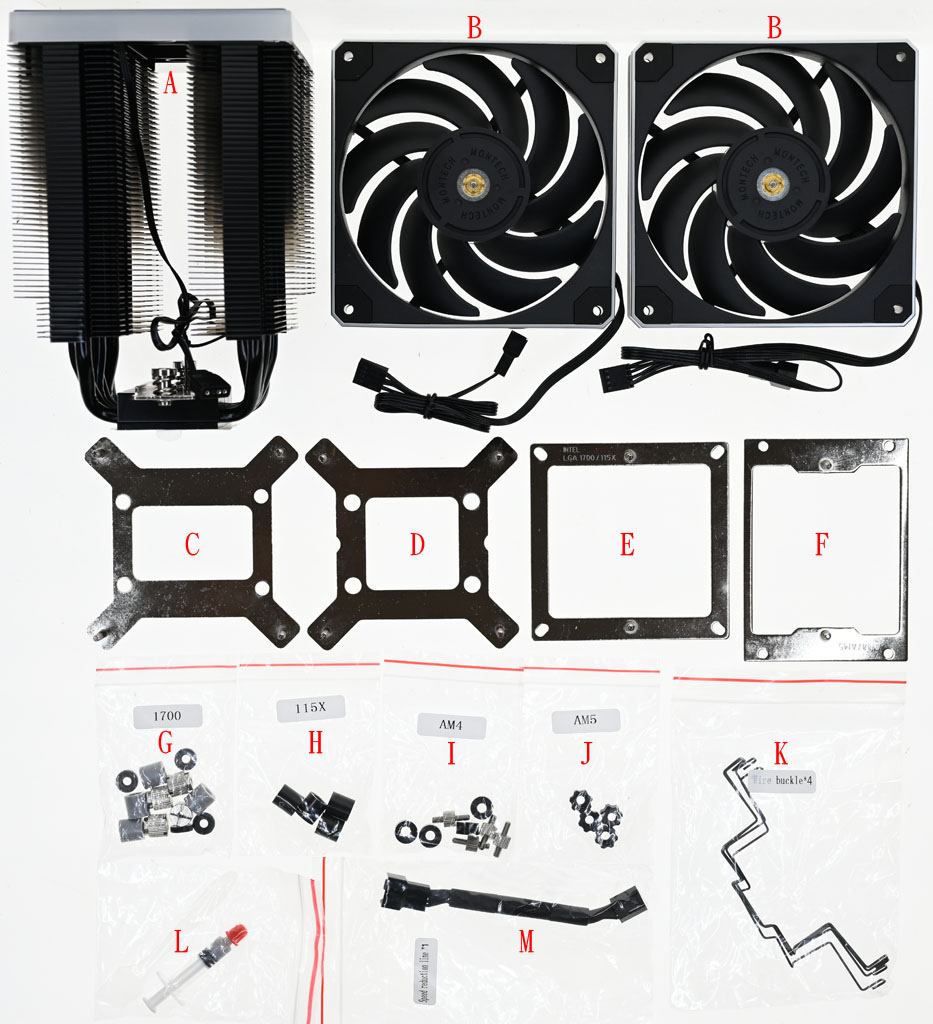

▼包裝內容有METAL DT24 PREMIUM散熱器(A)、2個METAL 120 PWM風扇(B)、Intel LGA1700專用背板(C)、Intel LGA1200/115x專用背板(D)、Intel托架(E)、AMD托架(F)、墊圈/手轉螺帽/Intel LGA1700套管(G)、Intel LGA1200/115x套管(H)、AMD螺柱/AM4套管(I)、AM5套管(J)、風扇固定鋼絲扣(K)、散熱膏(L)、風扇串接降速線(M)


▼散熱器本體,底座左右各伸出6支熱導管,並在熱導管上安裝52片黑色鰭片,頂部裝飾蓋4個側面都有乳白色透光區域

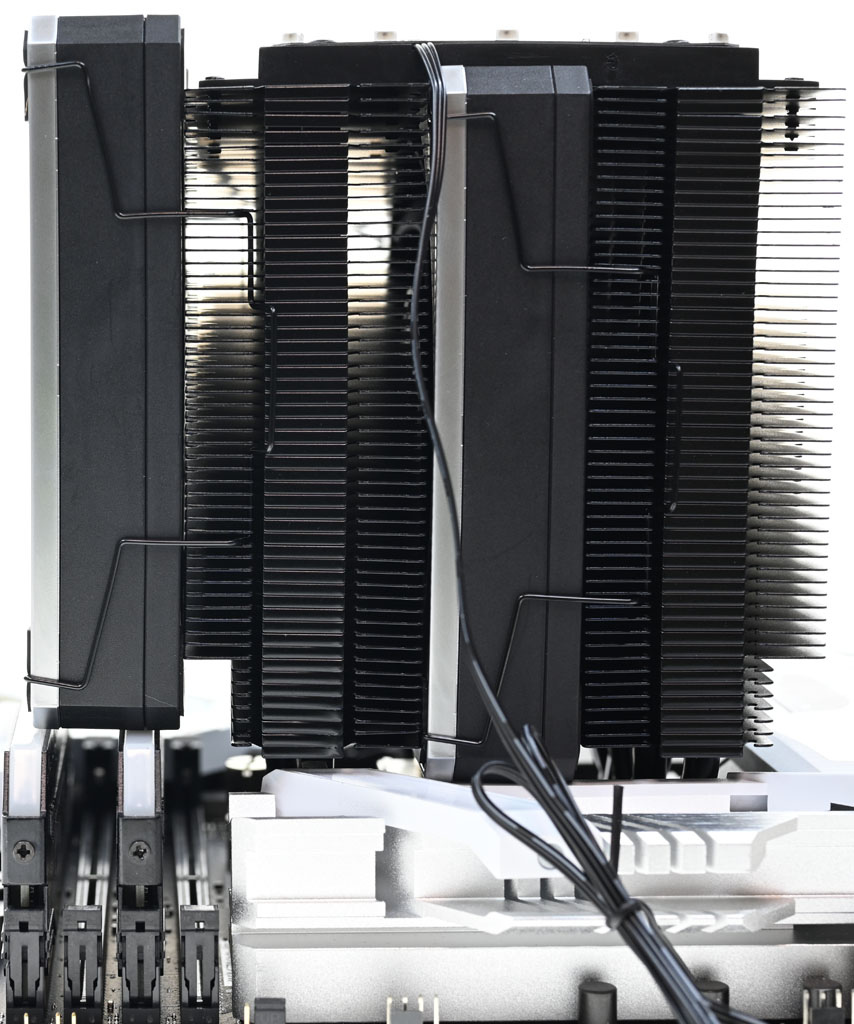

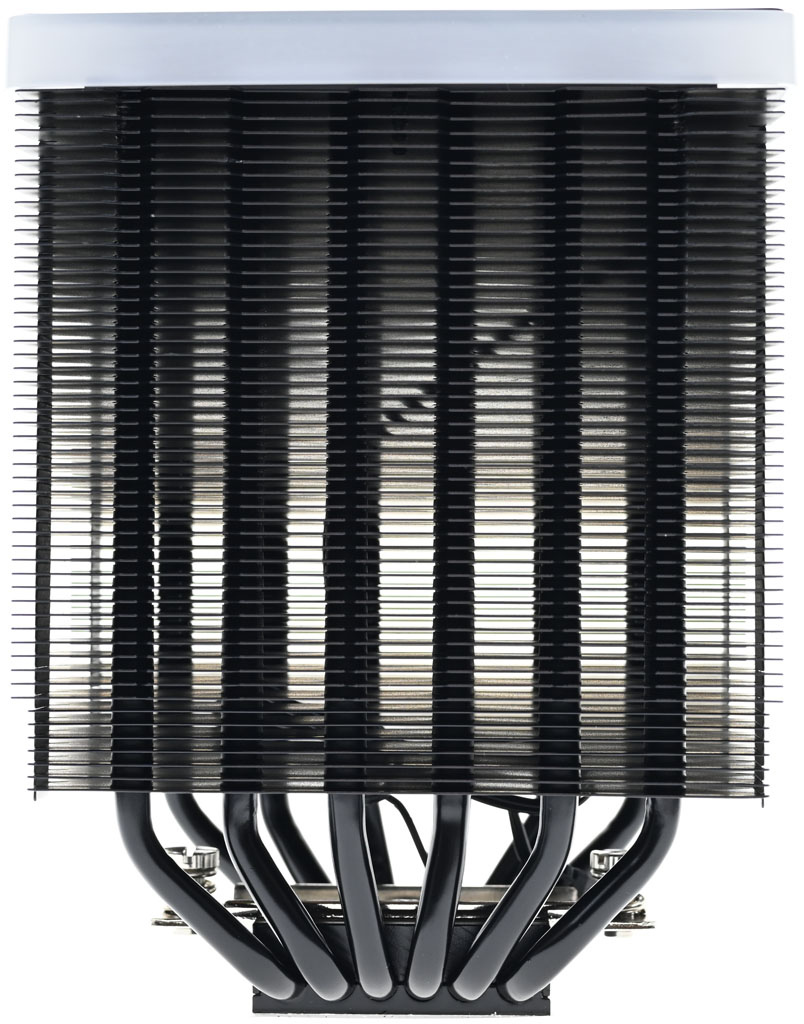

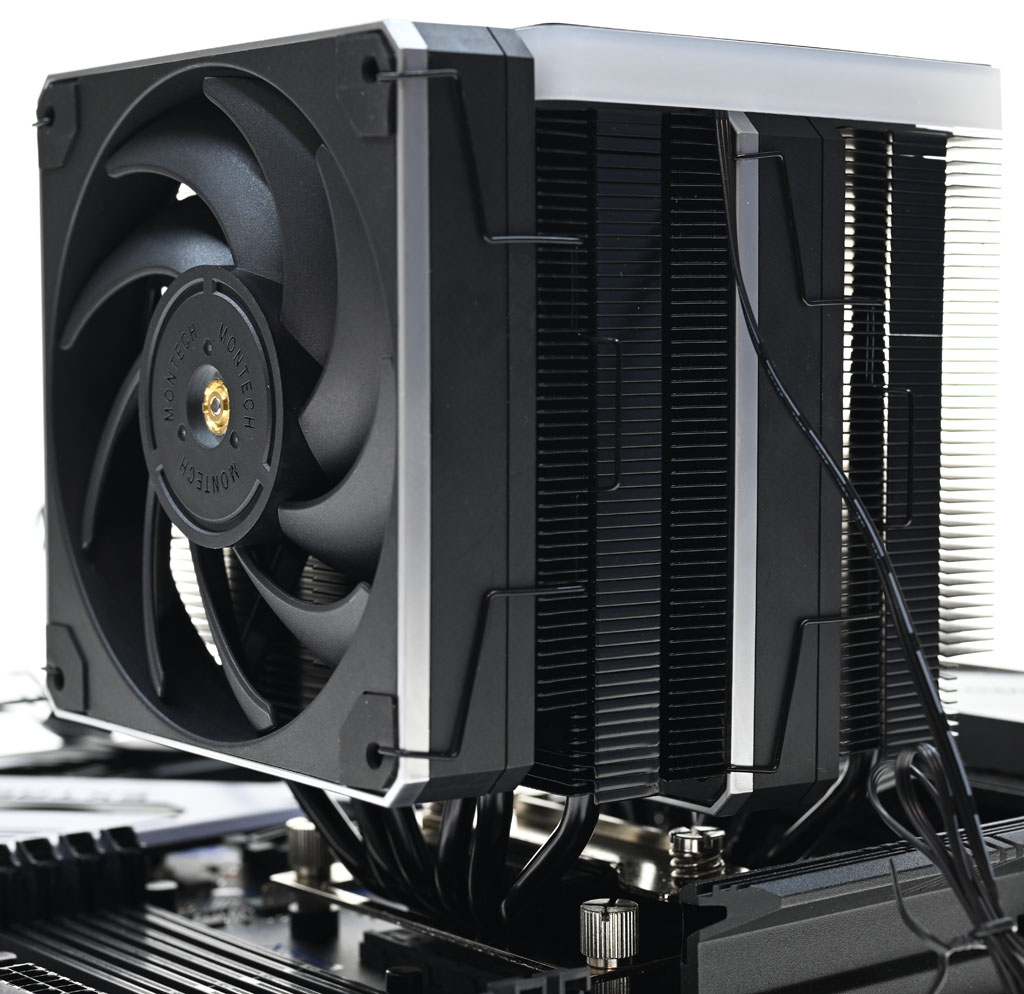

▼從側面看,散熱器採雙塔結構,最下方7片鰭片面積稍微縮小

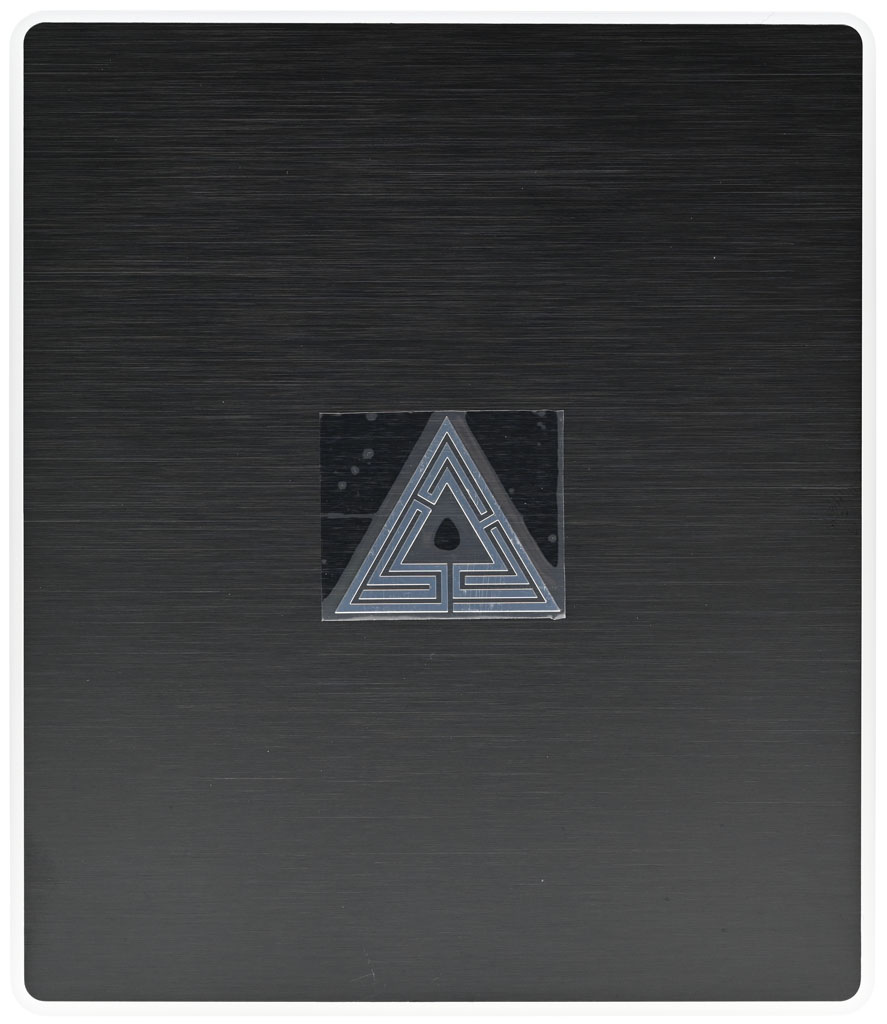

▼頂部裝飾蓋正面有髮絲紋黑色陽極處理鋁質面板,面板中間有商標

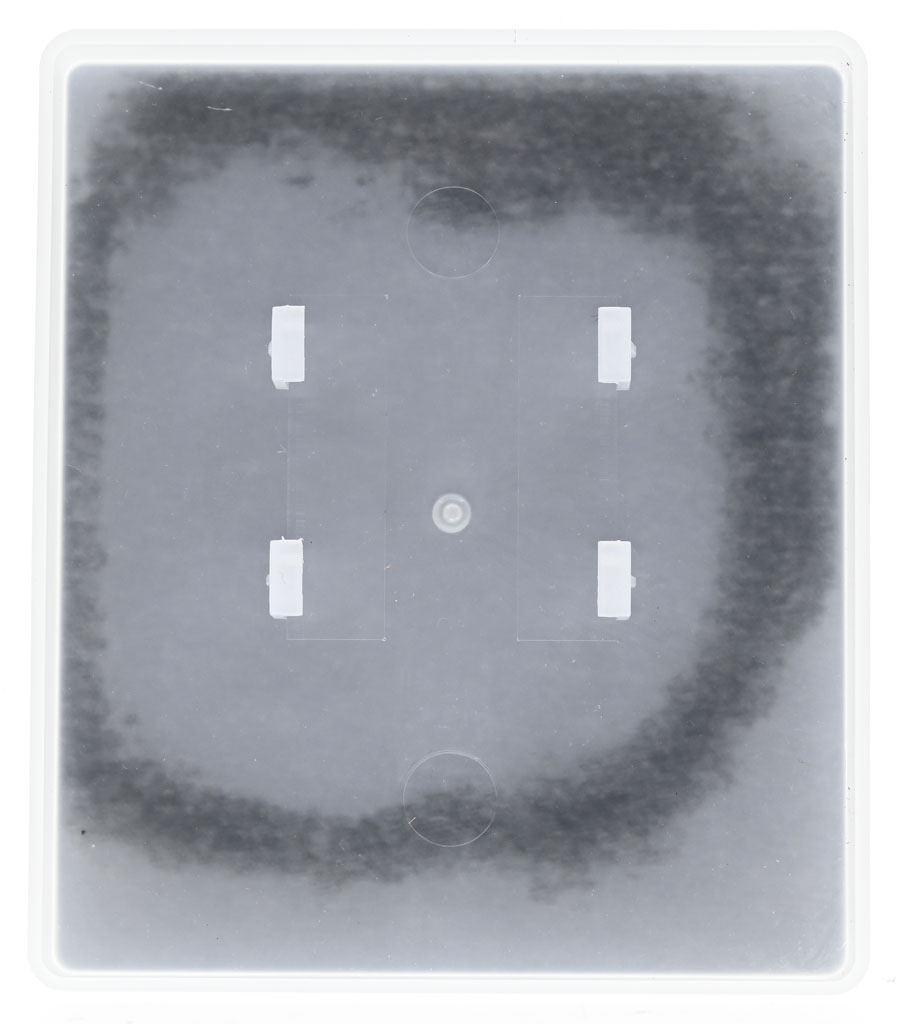

▼頂部裝飾蓋背面乳白色透光區域有4個固定卡榫

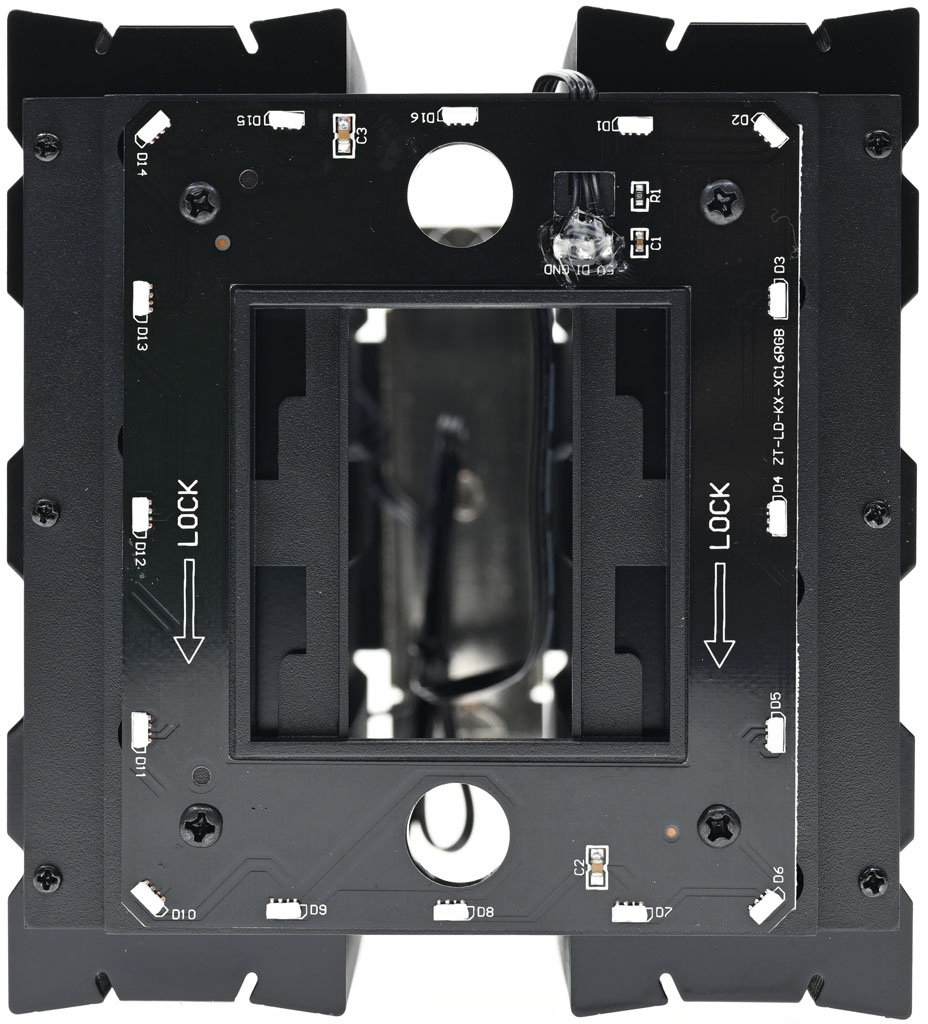

▼滑動開啟裝飾蓋,下方裝飾蓋固定板上面口字形電路板有16顆RGB LED,電路板兩側標示裝飾蓋鎖定滑動方向。因為裝飾蓋只有1個安裝方向,安裝散熱器前要先確認裝飾蓋上商標方向

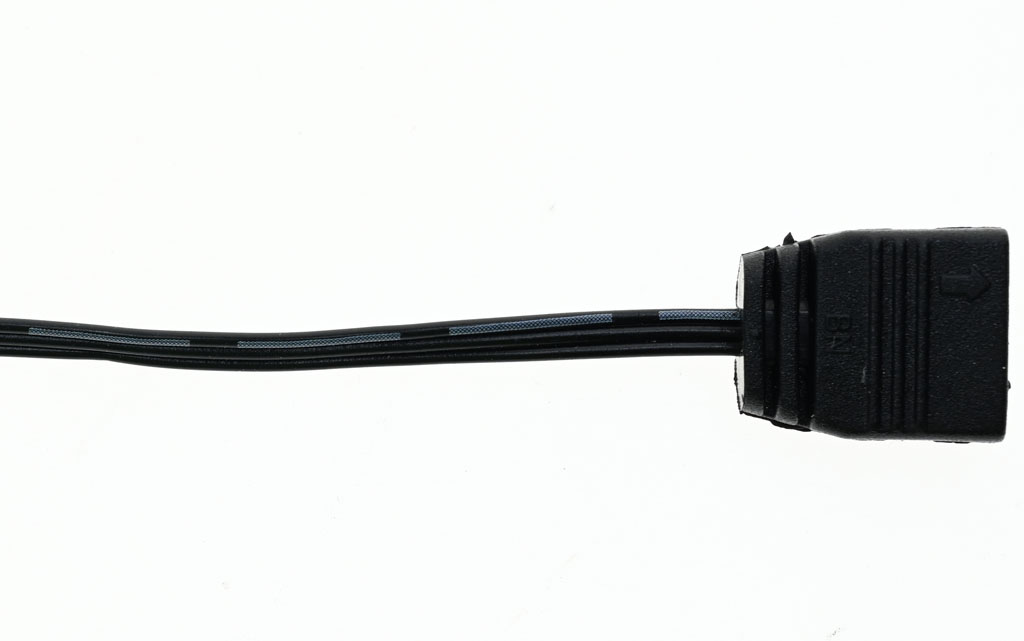

▼5V ARGB 3pin母頭線路長度48公分


▼雙塔內外兩側散熱鰭片邊緣呈現起伏狀

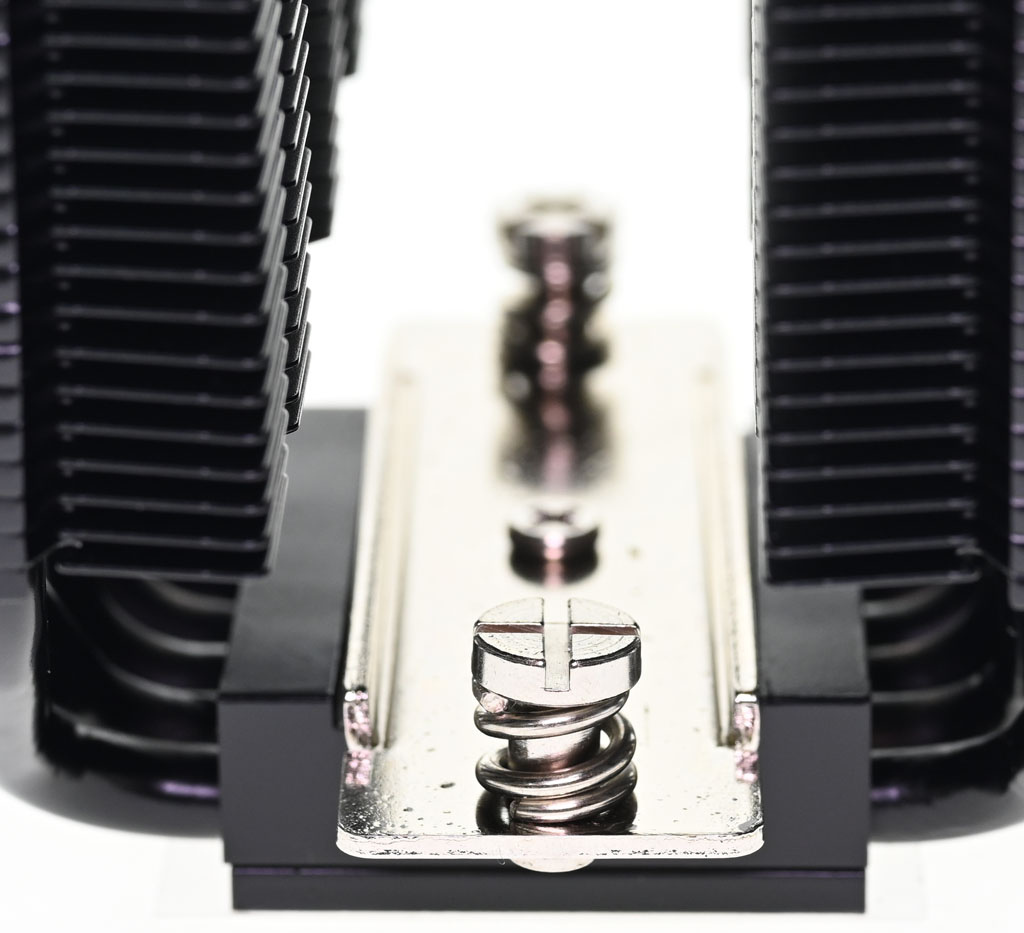

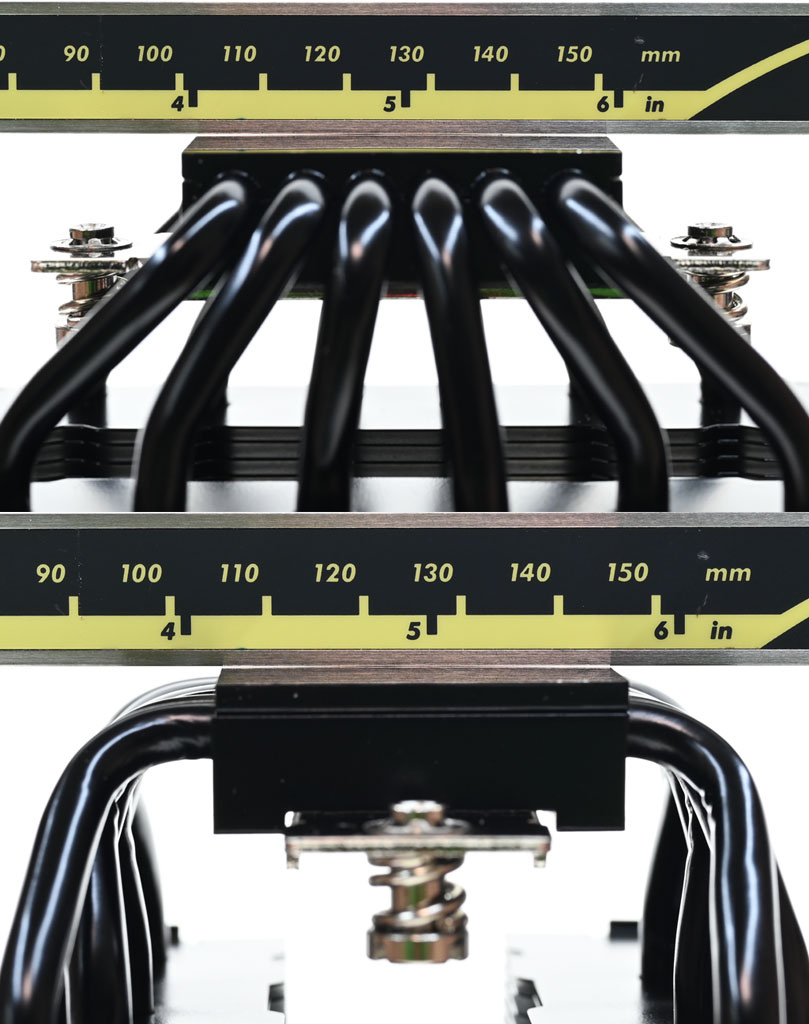

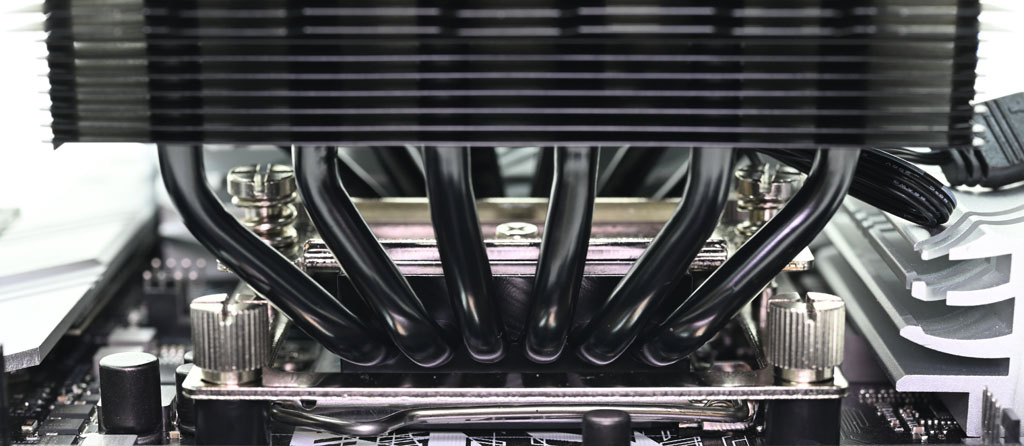

▼壓板中間用1個螺絲固定在散熱器底座頂部,兩邊設置鎖在托架上的彈簧螺帽

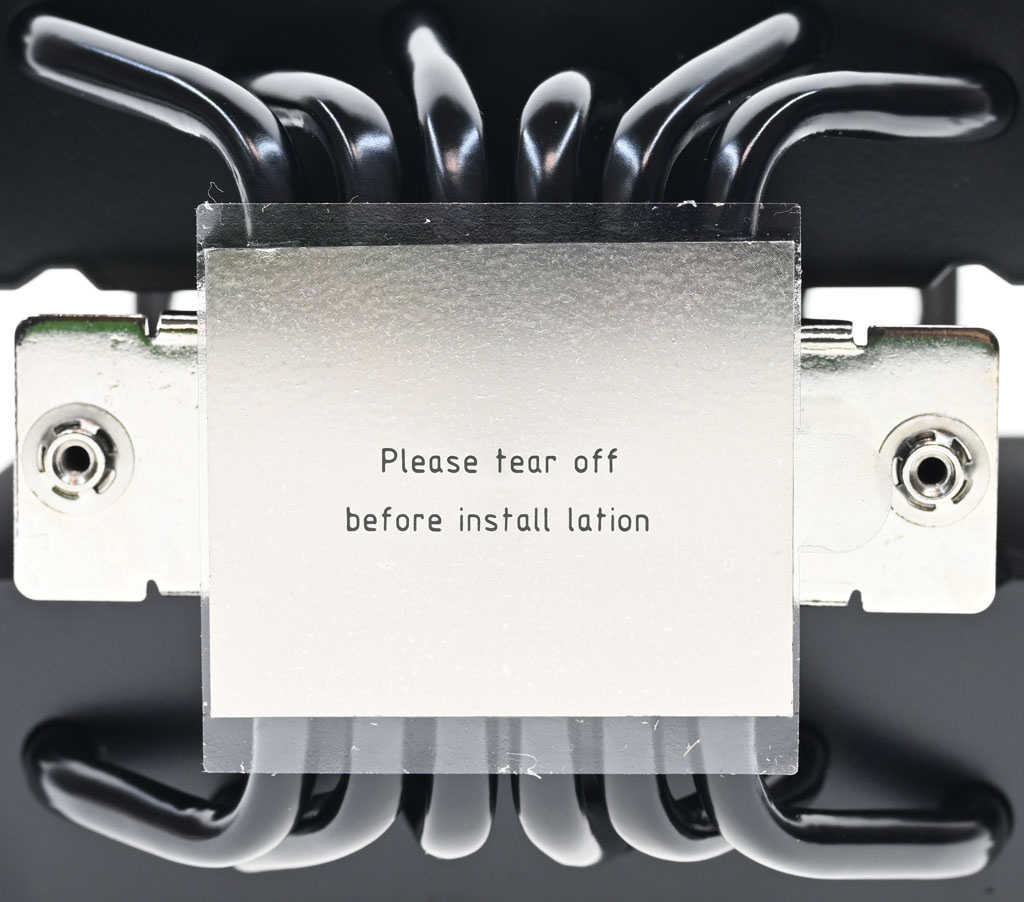

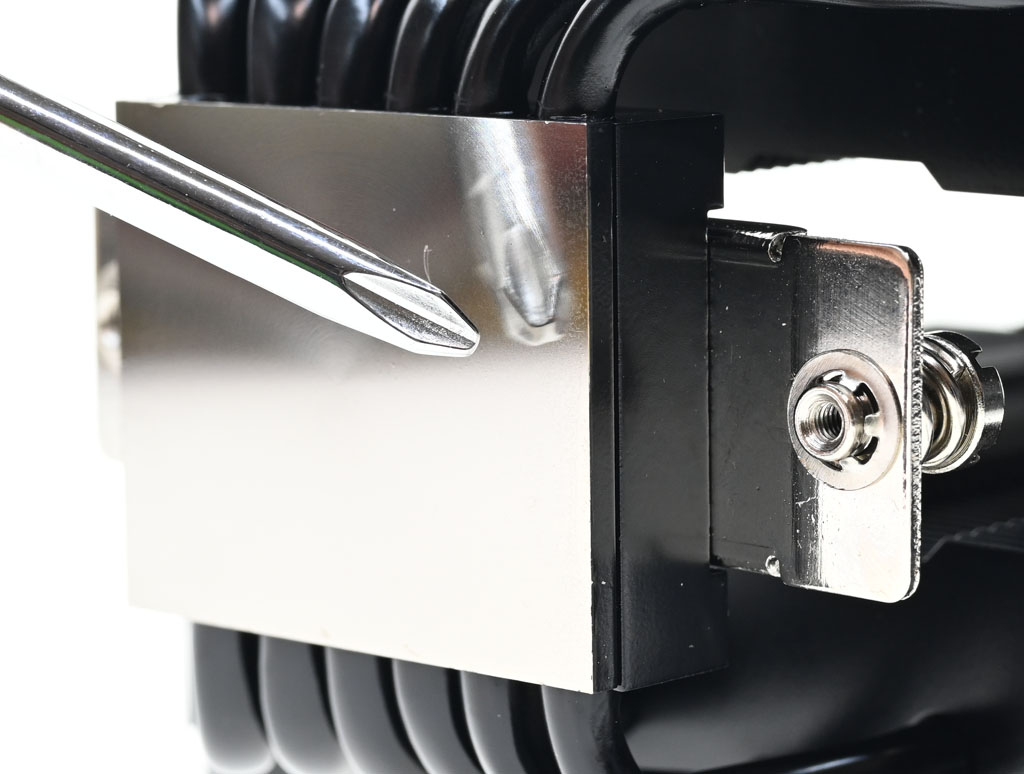

▼散熱器底座的處理器接觸面有一張透明保護貼,上面用英文標示”安裝前請撕除”,不過installation單字有拼錯


▼處理器接觸面表面無明顯紋路


▼處理器接觸面呈現中央微凸

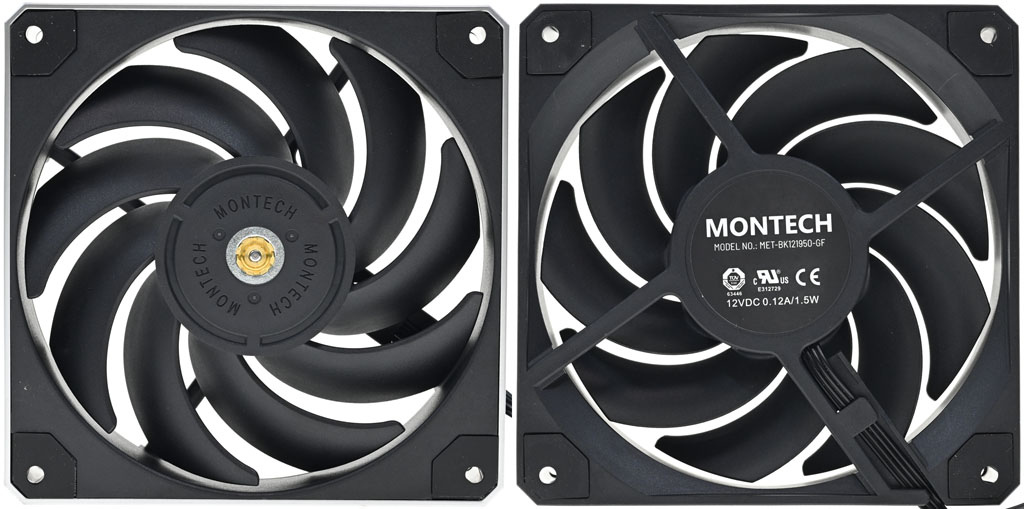

▼隨附2個METAL 120 PWM風扇,型號為MET-BK121950-GF,採用HDB軸承,9葉片扇葉金屬軸心處有環狀排列MONTECH字樣,風扇外框中央的標籤上面有商標/型號/認證標誌/電壓/電流/功率


▼外框有銀色環狀裝飾框,4個螺絲孔處有防震墊。風扇4pin線路長度36.5公分,4pin分接頭線路長度5公分

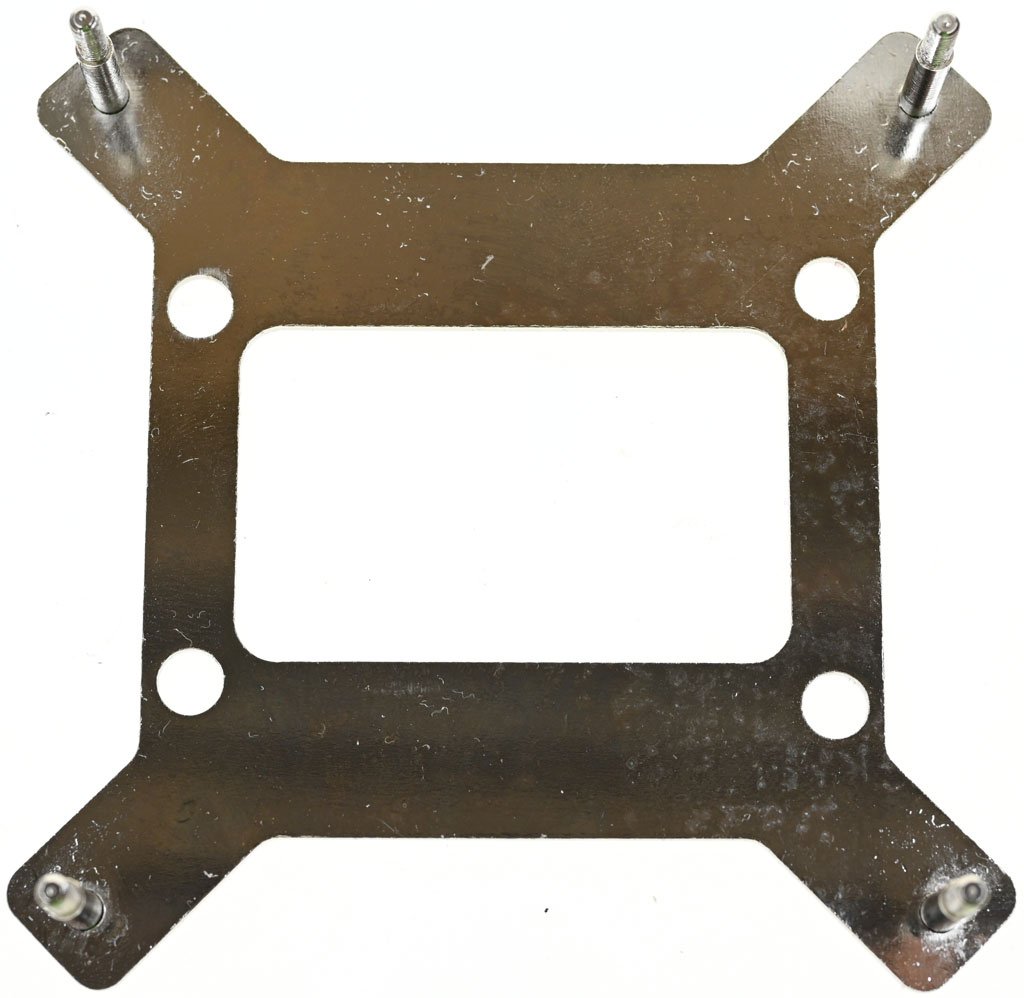

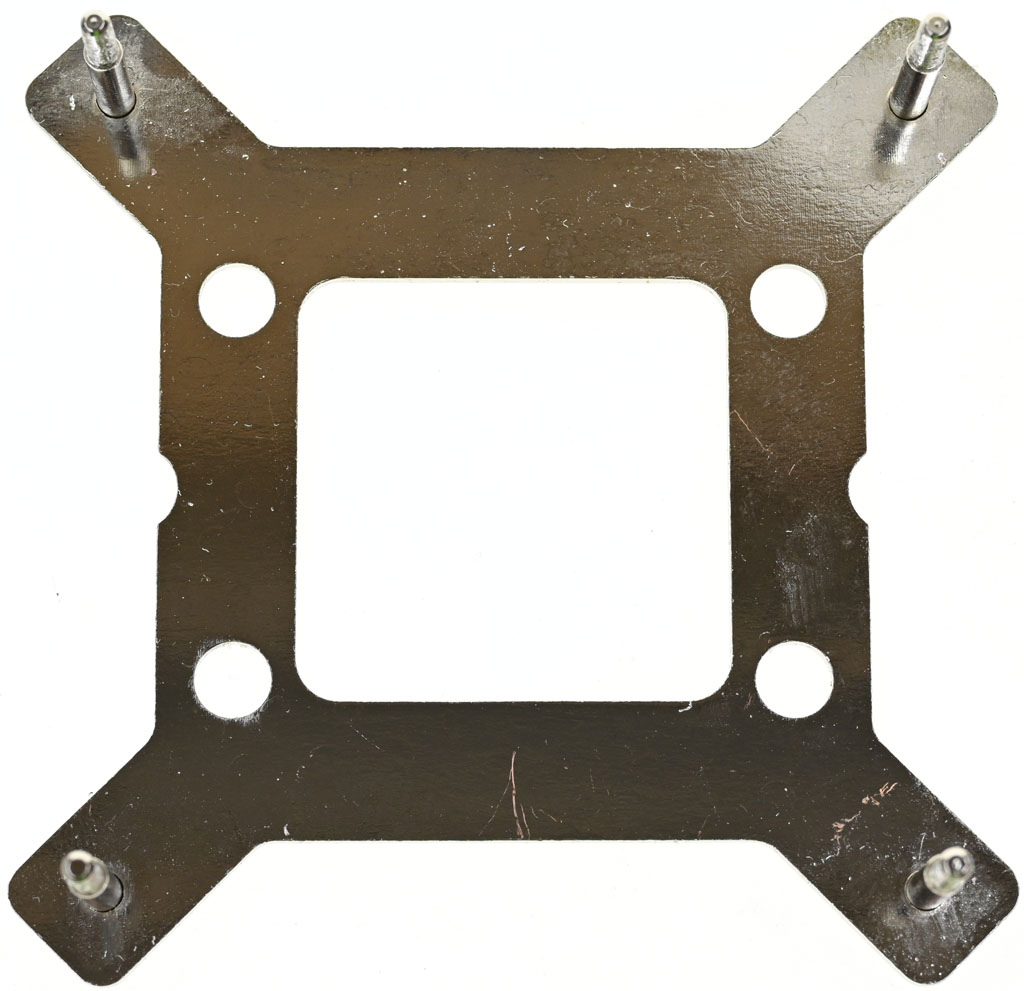

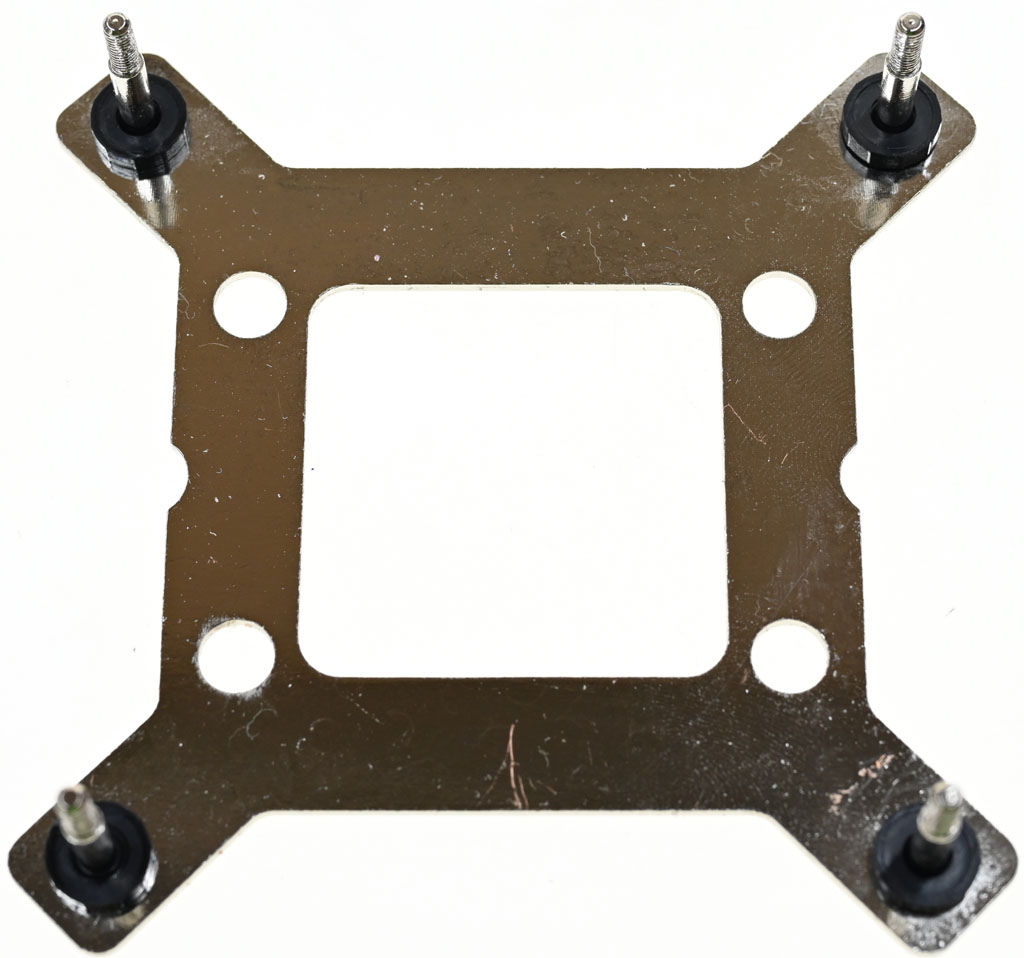

▼金屬製LGA1700專用背板


▼金屬製LGA1200/115x專用背板

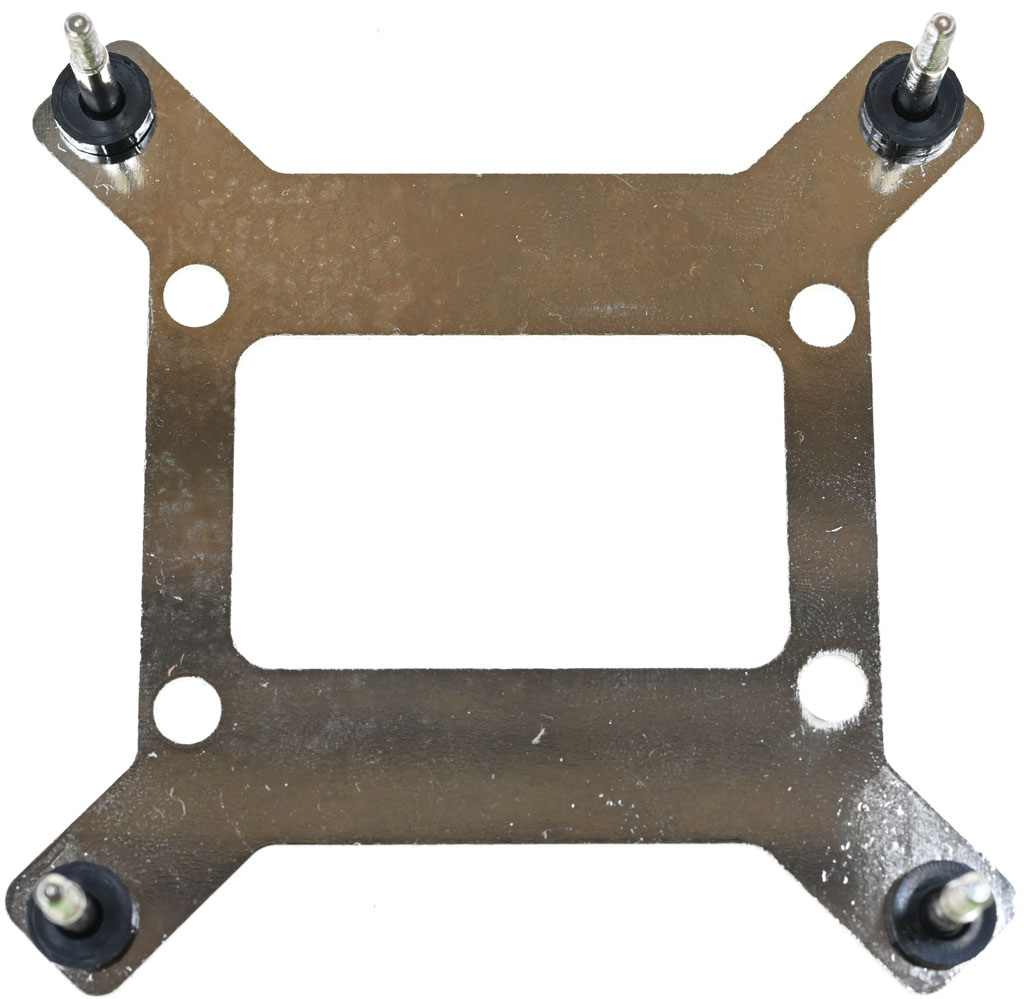

▼金屬製Intel托架


▼安裝於LGA1700或LGA1200/115x平台時,需要準備LGA1700套管或LGA1200/115x套管、手轉螺帽、墊圈

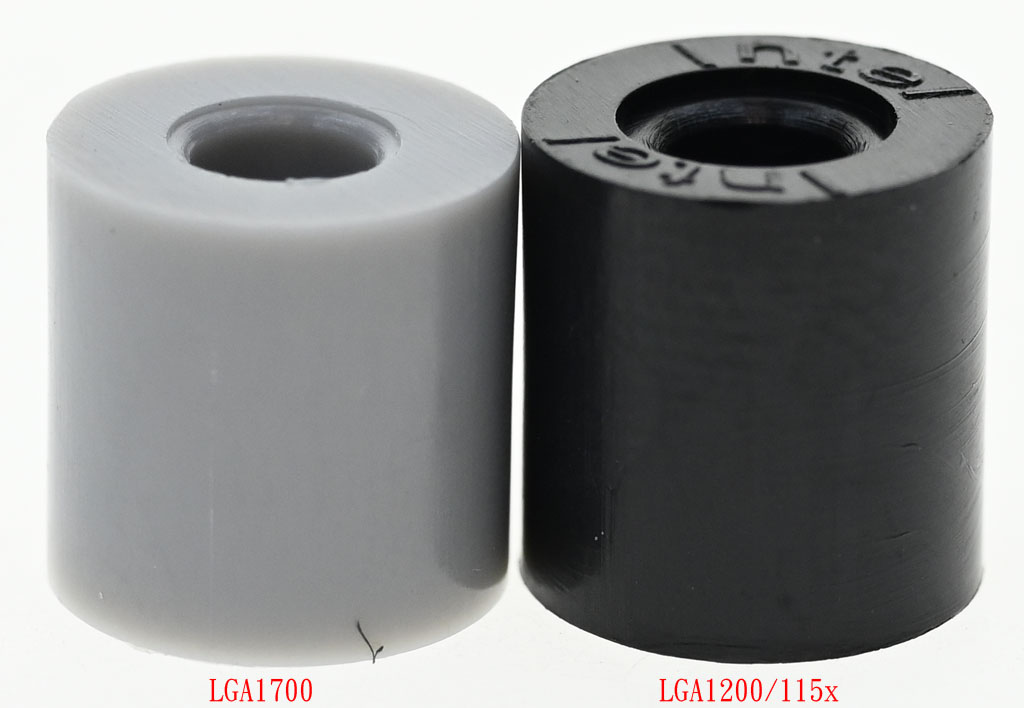

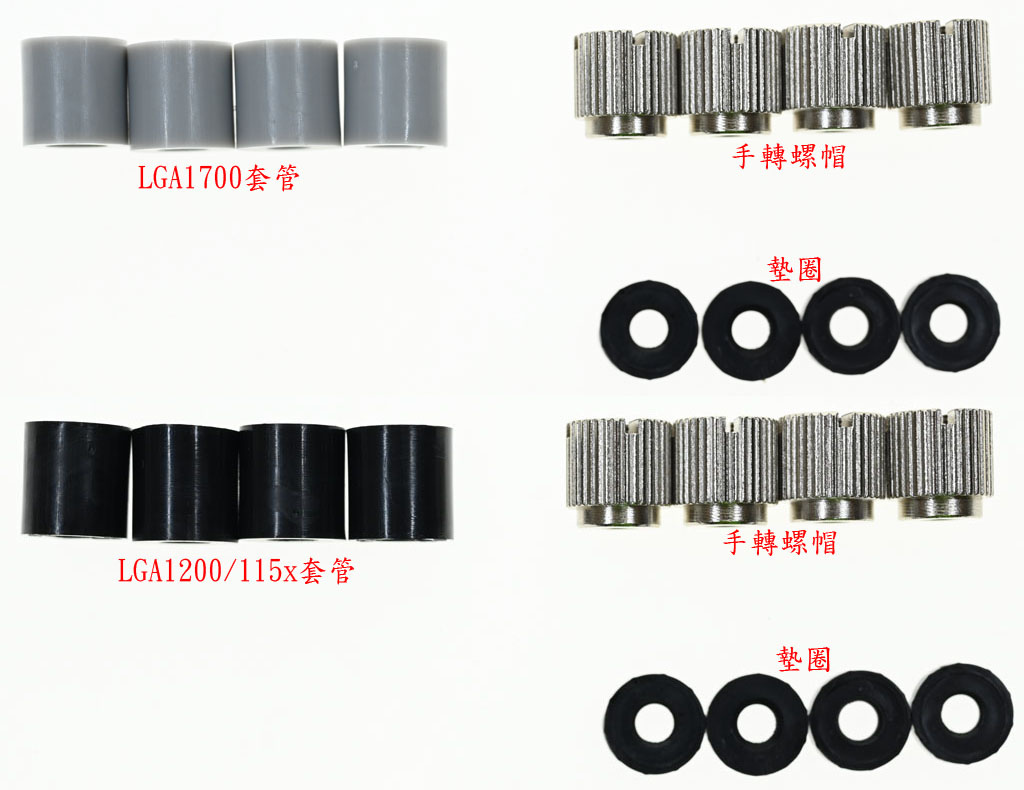

▼LGA1700套管(左)為灰色,高度9.9mm。LGA1200/115x套管(右)為黑色,高度10.5mm


▼安裝於LGA1700平台時,先在LGA1700背板的4支螺柱套入墊圈

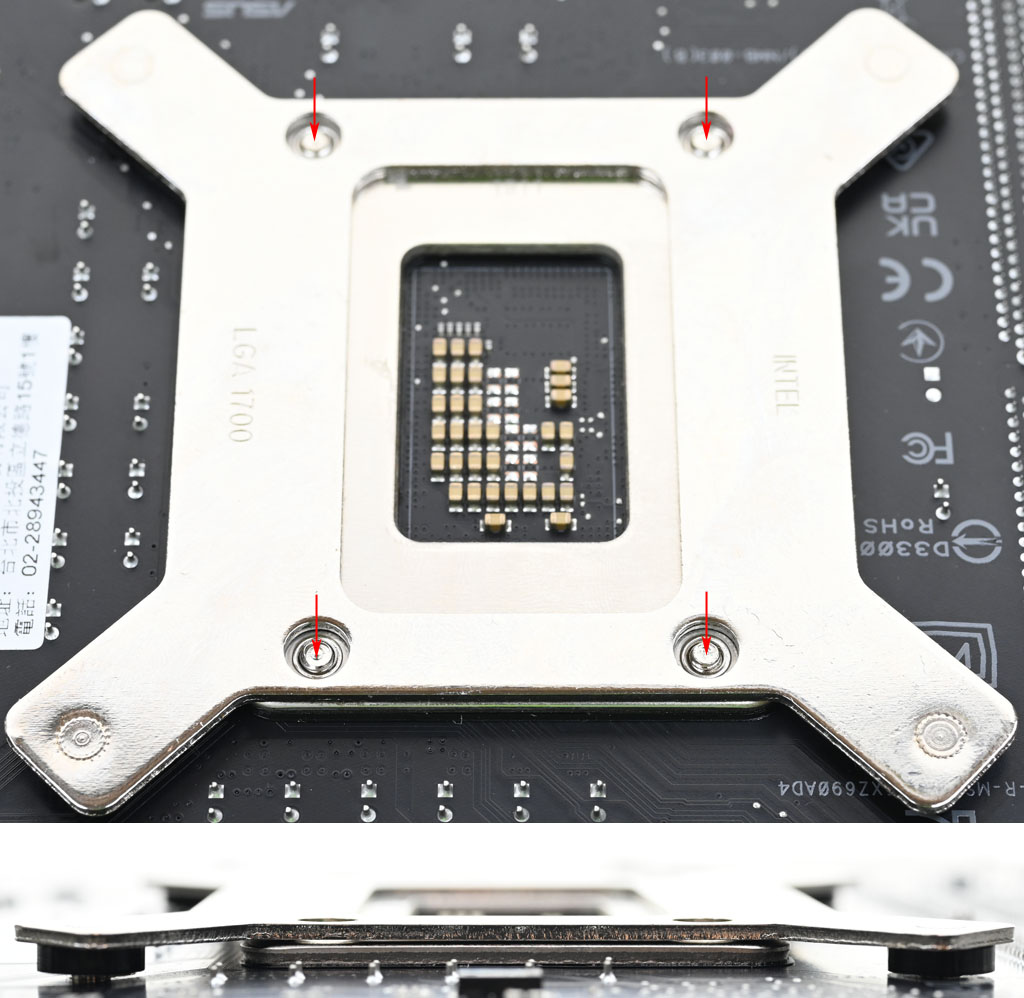

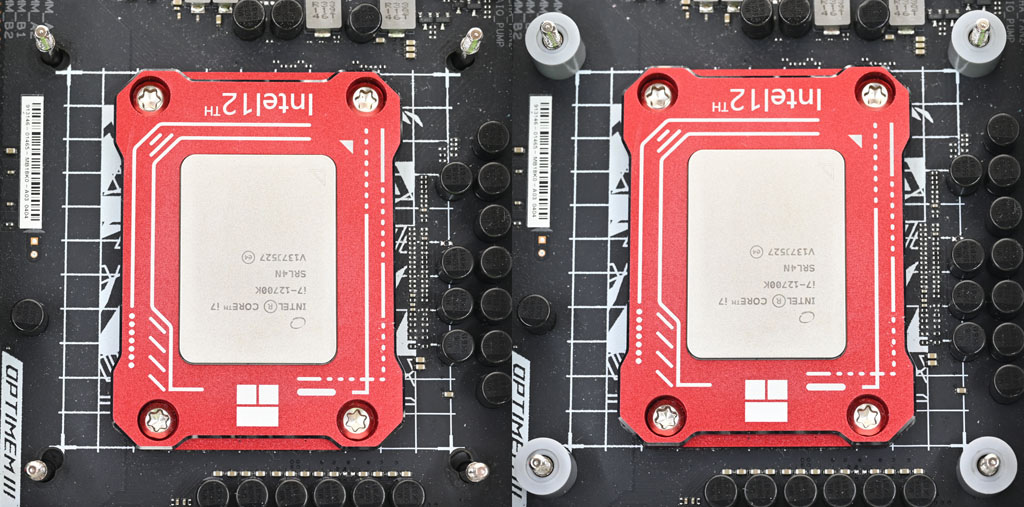

▼將LGA1700背板4支螺柱對準主機板背面散熱器孔位放入,背板4個開孔處有方向性,需對準處理器扣具底板4個螺絲鎖點位置(上圖紅色箭頭),並從側面看確認背板是否正確安裝(下圖)


▼背板正確安裝後,主機板正面散熱器孔位會露出4支高度相同的螺柱(左圖),在4支螺柱套入LGA1700套管(右圖)

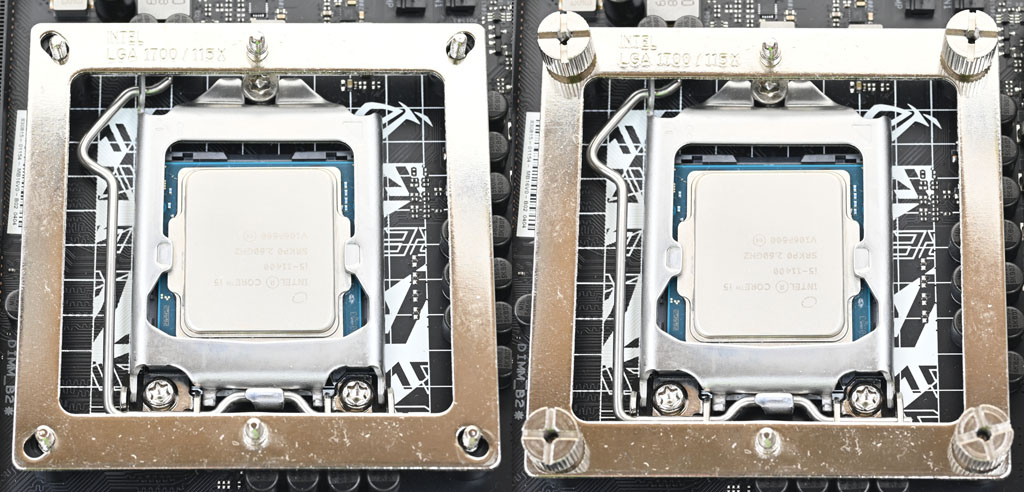

▼放上Intel托架(左圖),並鎖上4顆手轉螺帽(右圖)


▼安裝前先確認散熱器不會與主機板上較高的元件(如VRM散熱片)發生干涉。確認完成後取下散熱器,將處理器表面清潔後塗上散熱膏,注意量不可過多或過少。放上散熱器前要記得先撕除處理器接觸面透明保護貼,然後將壓板上的彈簧螺帽對準托架上的螺柱,用螺絲起子採輪流方式(轉幾圈後就換轉另一個)將2個彈簧螺帽鎖到底,不可一次將單邊螺帽直接鎖到底


▼散熱器鰭片/風扇與記憶體插槽/記憶體之間距離的示意圖

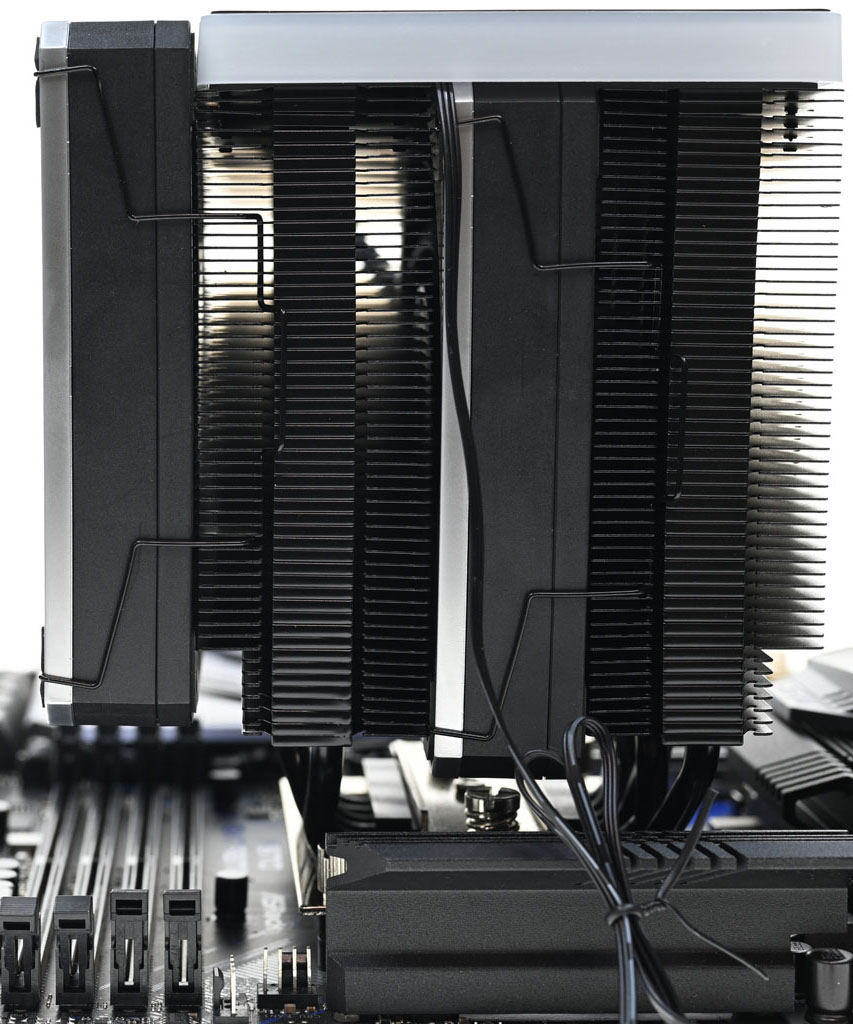

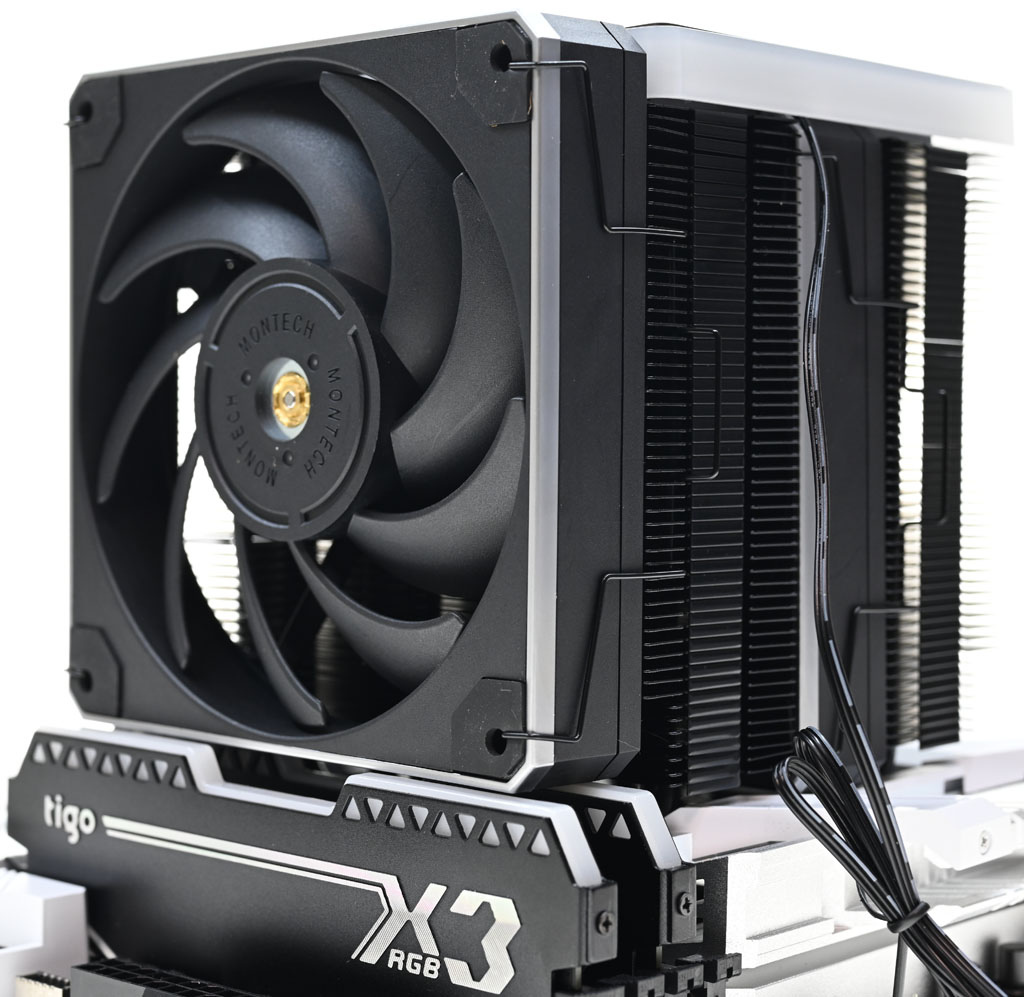

▼因前方風扇蓋在記憶體上方,風扇得往上移動,記憶體模組高度影響移動距離,並導致散熱器總高度增加,要注意機殼CPU散熱器安裝高度限制,避免出現干涉狀況

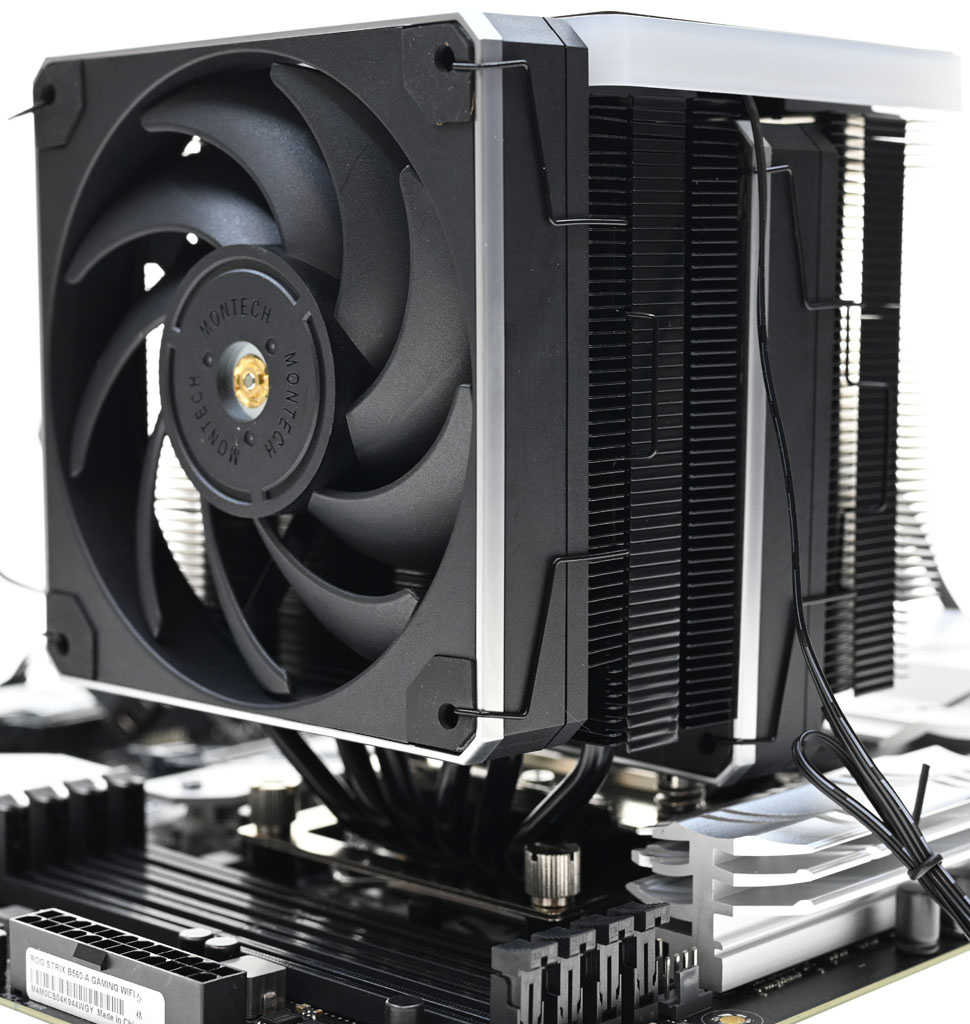

▼LGA1700平台安裝完成示意圖


▼安裝於LGA1200/115x平台時,先在LGA1200/115x背板的4支螺柱套入墊圈

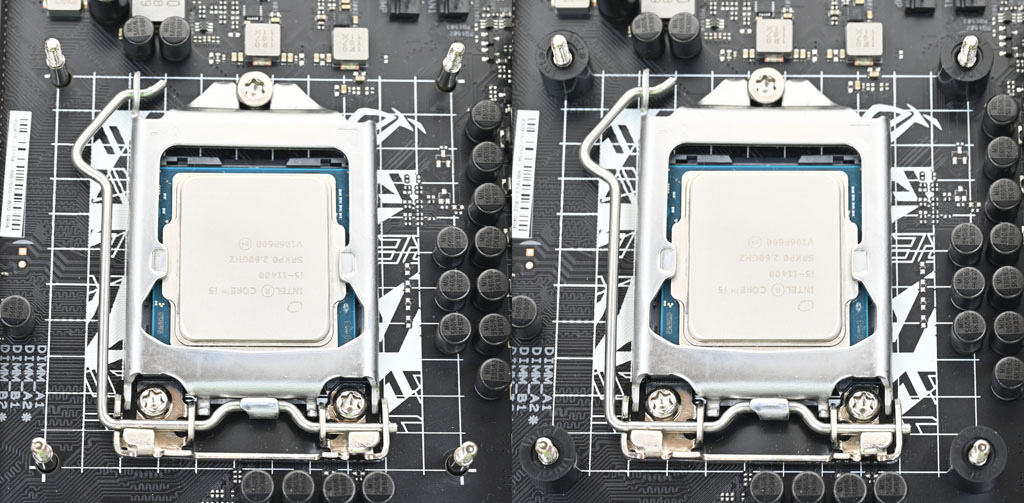

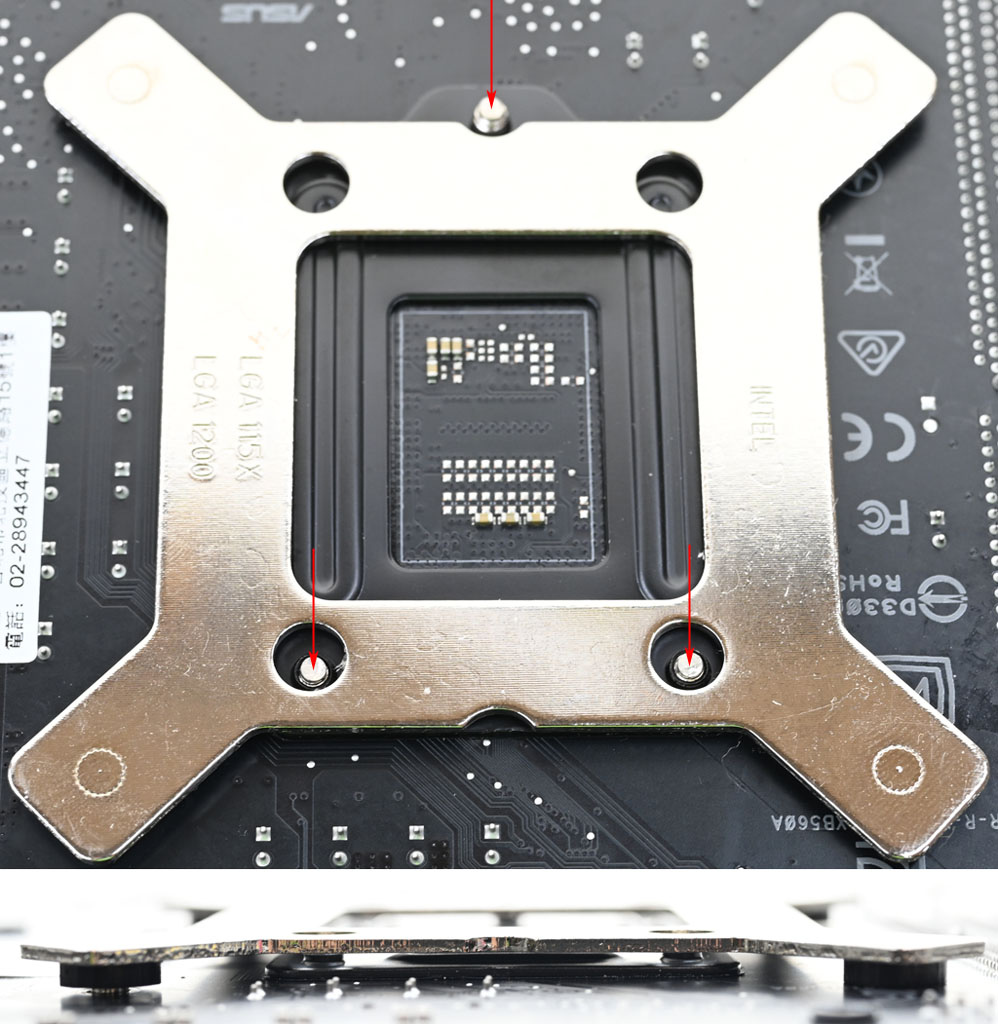

▼將LGA1200/115x背板4支螺柱對準主機板背面散熱器孔位放入,背板開孔及凹槽處需對準處理器扣具底板3個螺絲鎖點位置(上圖紅色箭頭),並從側面看確認背板是否正確安裝(下圖)


▼背板正確安裝後,主機板正面散熱器孔位會露出4支高度相同的螺柱(左圖),在4支螺柱套入LGA1200/115x套管(右圖)


▼放上Intel托架(左圖),並鎖上4顆手轉螺帽(右圖)


▼安裝前先確認散熱器不會與主機板上較高的元件(如VRM散熱片)發生干涉。確認完成後取下散熱器,將處理器表面清潔後塗上散熱膏,注意量不可過多或過少。放上散熱器前要記得先撕除處理器接觸面透明保護貼,然後將壓板上的彈簧螺帽對準托架上的螺柱,用螺絲起子採輪流方式(轉幾圈後就換轉另一個)將2個彈簧螺帽鎖到底,不可一次將單邊螺帽直接鎖到底


▼散熱器鰭片/風扇與記憶體插槽之間距離的示意圖,因前方風扇蓋在記憶體上方,風扇得往上移動,記憶體模組高度影響移動距離,並導致散熱器總高度增加,要注意機殼CPU散熱器安裝高度限制,避免出現干涉狀況


▼LGA1200/115x平台安裝完成示意圖

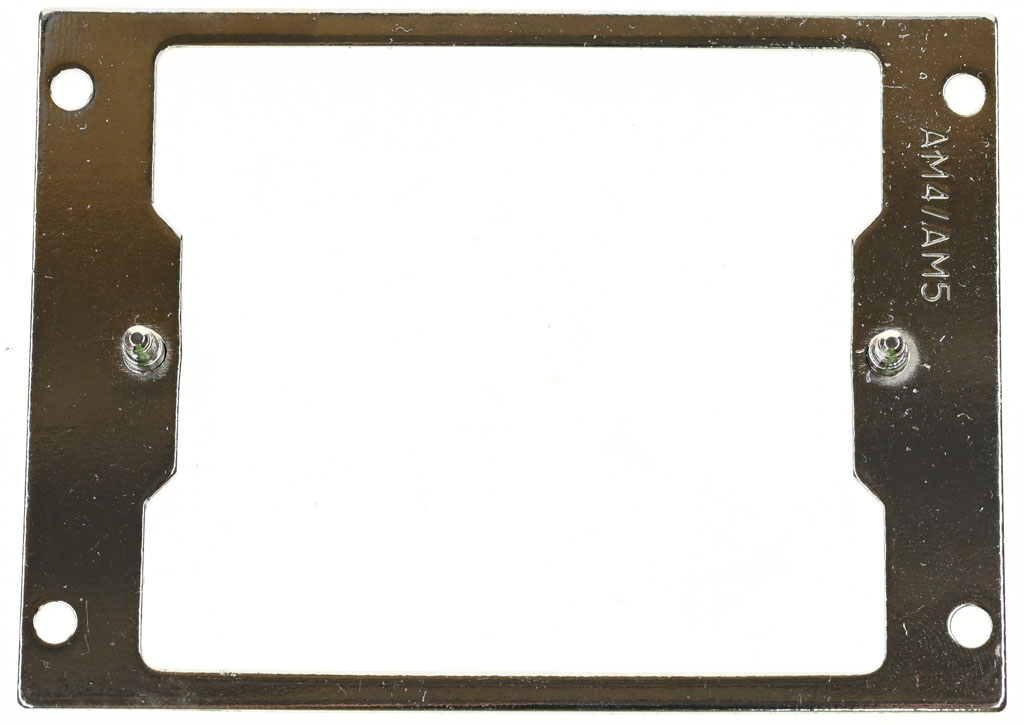

▼金屬製AMD托架

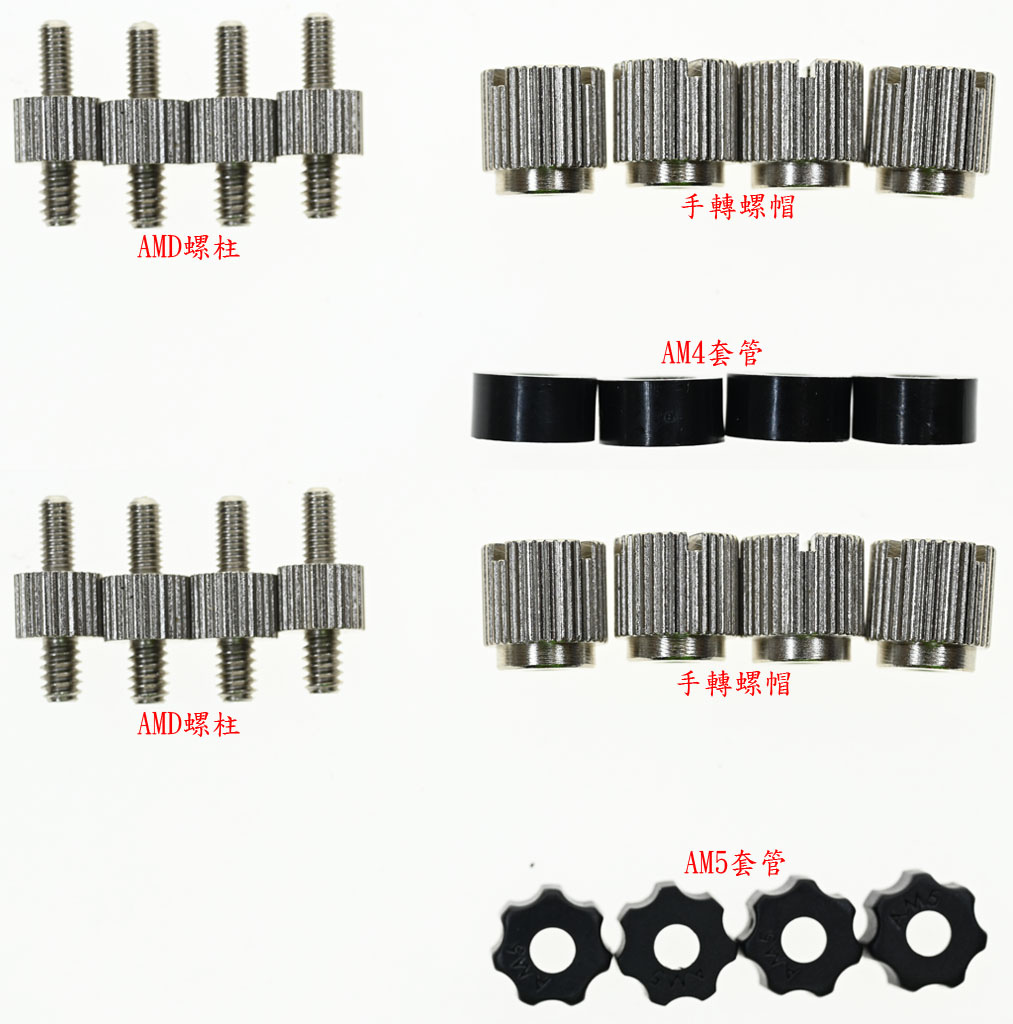

▼安裝於AM4或AM5平台時,需要準備AMD螺柱、手轉螺帽、AM4套管或AM5套管

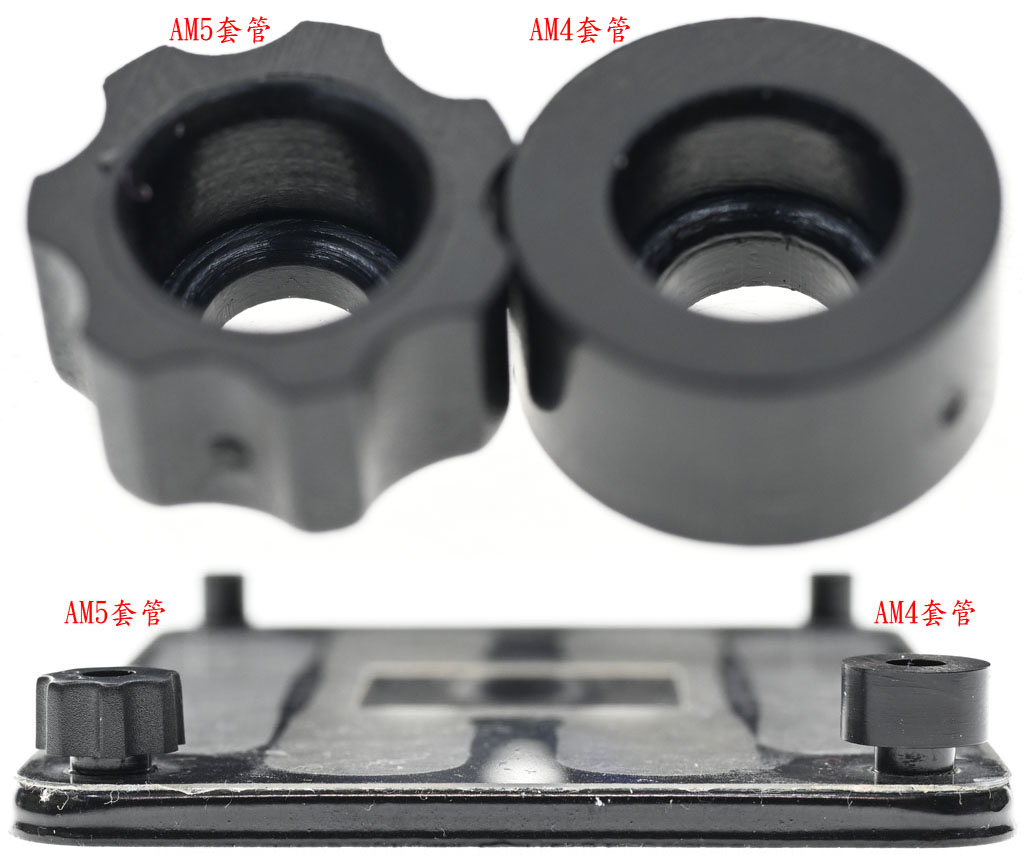

▼AM5套管(左)外觀為齒輪形,孔洞直徑較大處的深度3.6mm。AM4套管(右)外觀為圓柱形,孔洞直徑較大處的深度3mm。因為深度差異,安裝上主機板原裝散熱器背板時會出現高度差異(下圖)

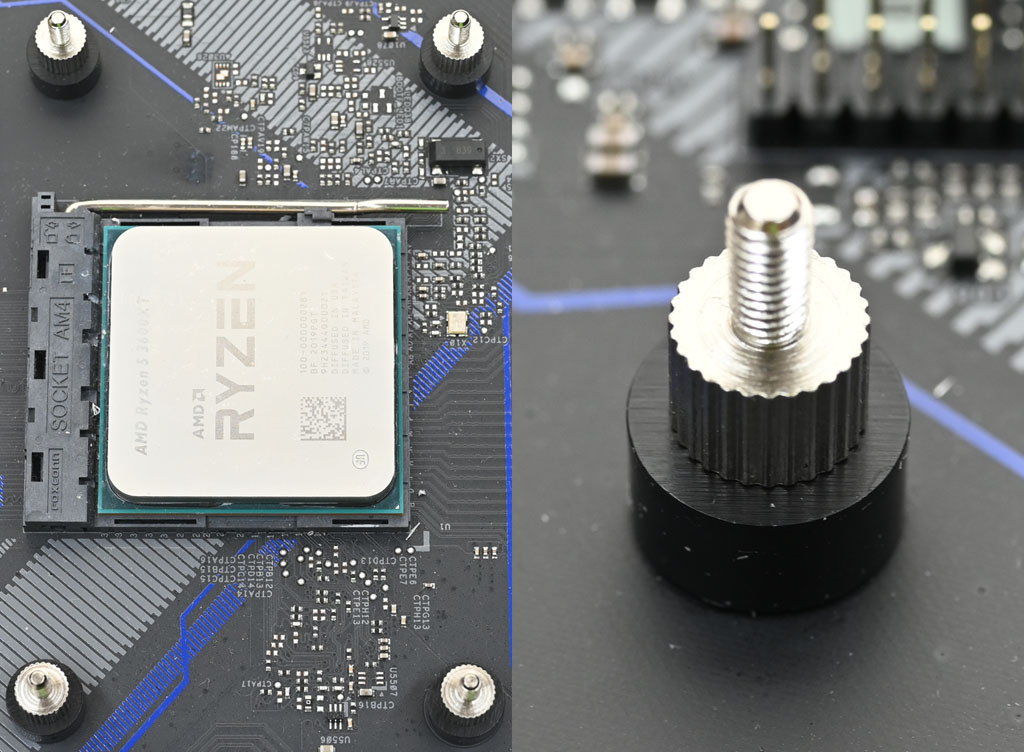

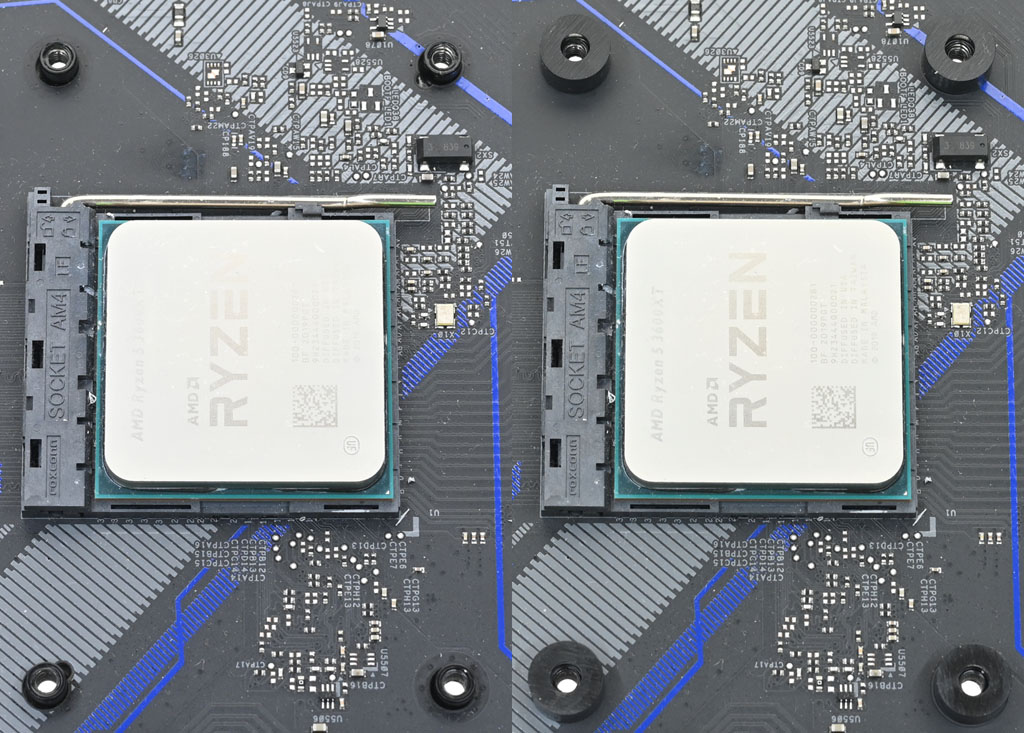

▼安裝於AM4平台時,首先將主機板原裝散熱器托架拆除,只保留原裝散熱器背板(左圖),將AM4套管孔洞直徑較大處套入原裝散熱器背板鎖點處(右圖)


▼將AMD螺柱螺牙較疏的一端插入套管並鎖緊(左圖),直到螺柱平貼套管為止(右圖)

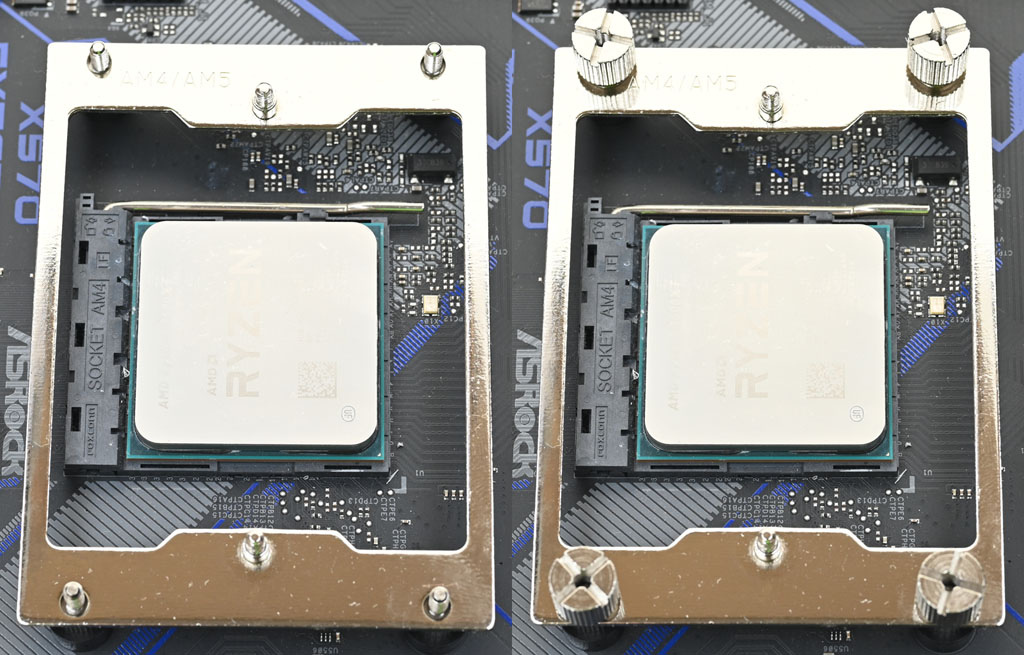

▼放上AMD托架(左圖),並鎖上4顆手轉螺帽(右圖)


▼安裝前先確認散熱器不會與主機板上較高的元件(如VRM散熱片)發生干涉。確認完成後取下散熱器,將處理器表面清潔後塗上散熱膏,注意量不可過多或過少。放上散熱器前要記得先撕除處理器接觸面透明保護貼,然後將壓板上的彈簧螺帽對準托架上的螺柱,用螺絲起子採輪流方式(轉幾圈後就換轉另一個)將2個彈簧螺帽鎖到底,不可一次將單邊螺帽直接鎖到底


▼散熱器鰭片/風扇與記憶體插槽之間距離的示意圖,因前方風扇蓋在記憶體上方,風扇得往上移動,記憶體模組高度影響移動距離,並導致散熱器總高度增加,要注意機殼CPU散熱器安裝高度限制,避免出現干涉狀況


▼AM4平台安裝完成示意圖

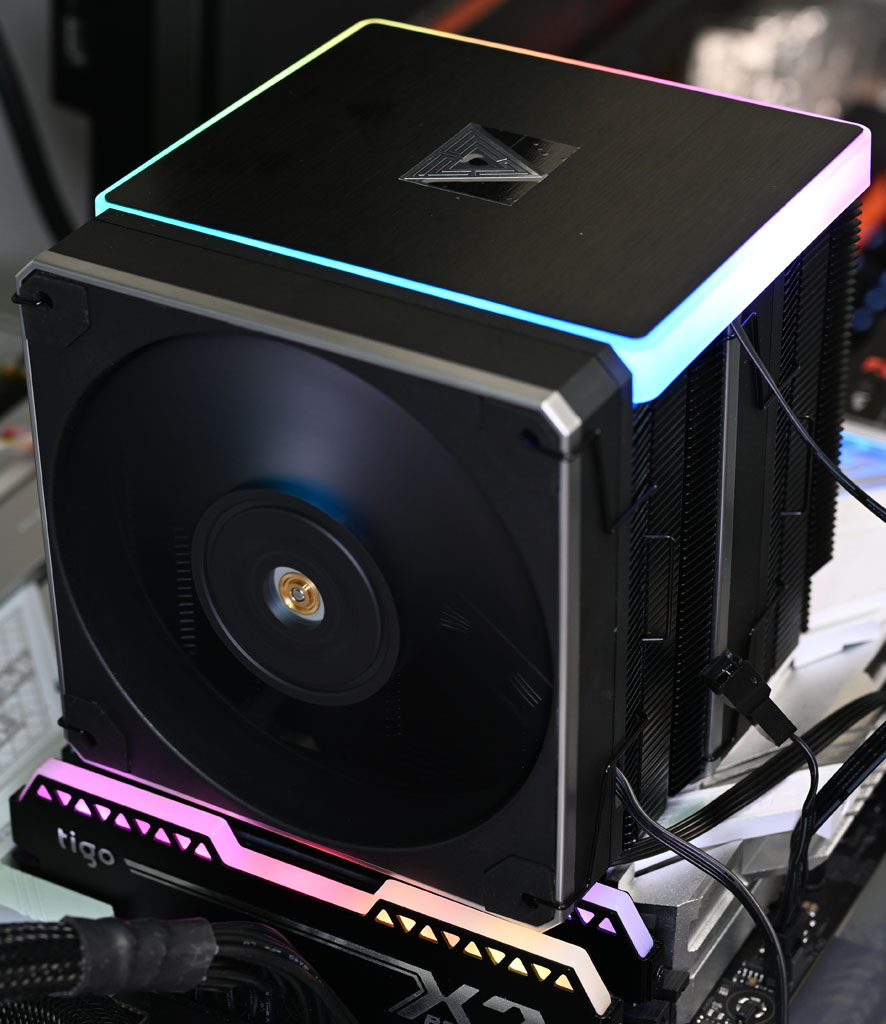

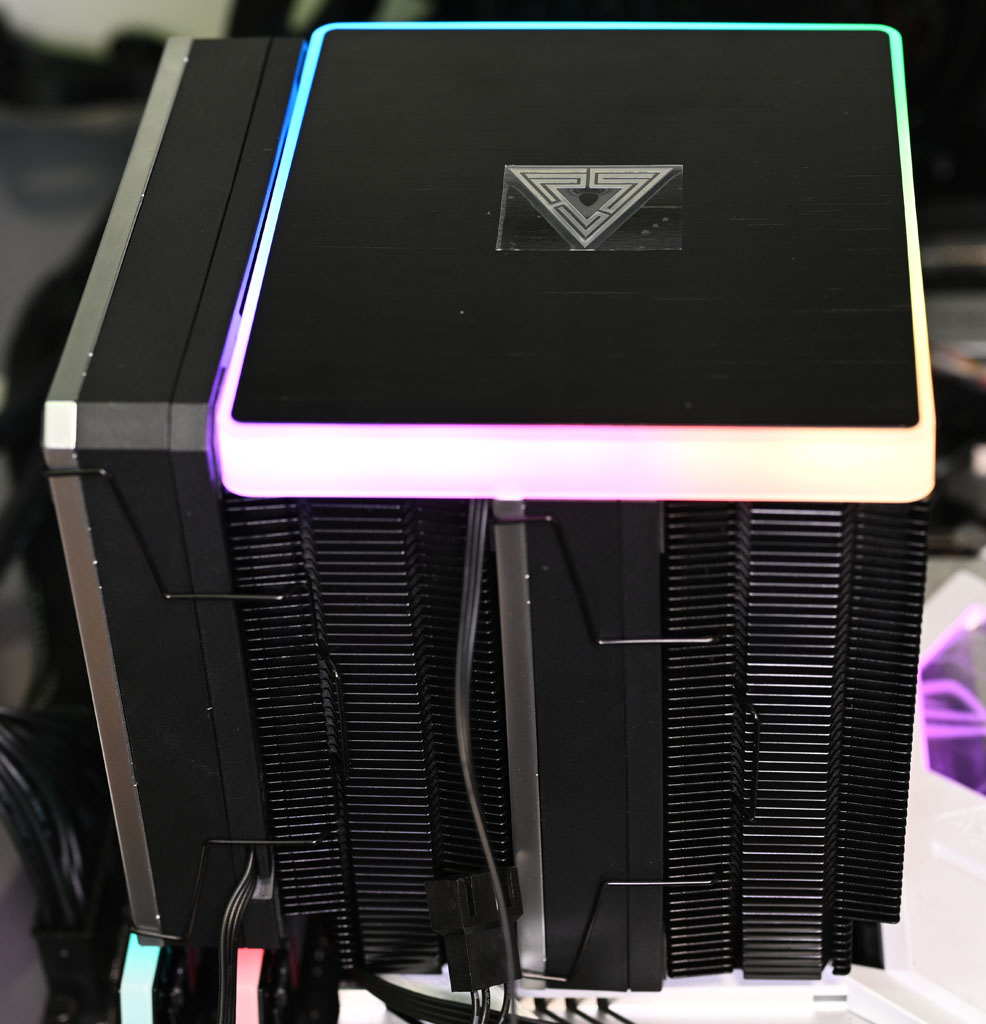

▼頂部裝飾蓋發光效果圖


▼頂部裝飾蓋發光效果影片:

以下進行上機測試,LGA1700測試平台配置如下:
主機板:ASUS ROG STRIX Z690-A GAMING WIFI D4
處理器:INTEL CORE i7-12700K
處理器扣具:THERMALRIGHT LGA17XX-BCF改裝扣具
記憶體:tigo X3 DDR4-3600 8GB * 2
作業系統碟:Seagate FireCuda 530 1TB散熱片版
電源供應器:EVGA 1000 G6

CPU風扇溫控模式採用主機板預設值
攝影相機離風扇葉片30公分,噪音計麥克風放在風扇外框邊緣處,影片前幾秒是待機狀態運作聲音,之後是高負載運作狀態運作聲音

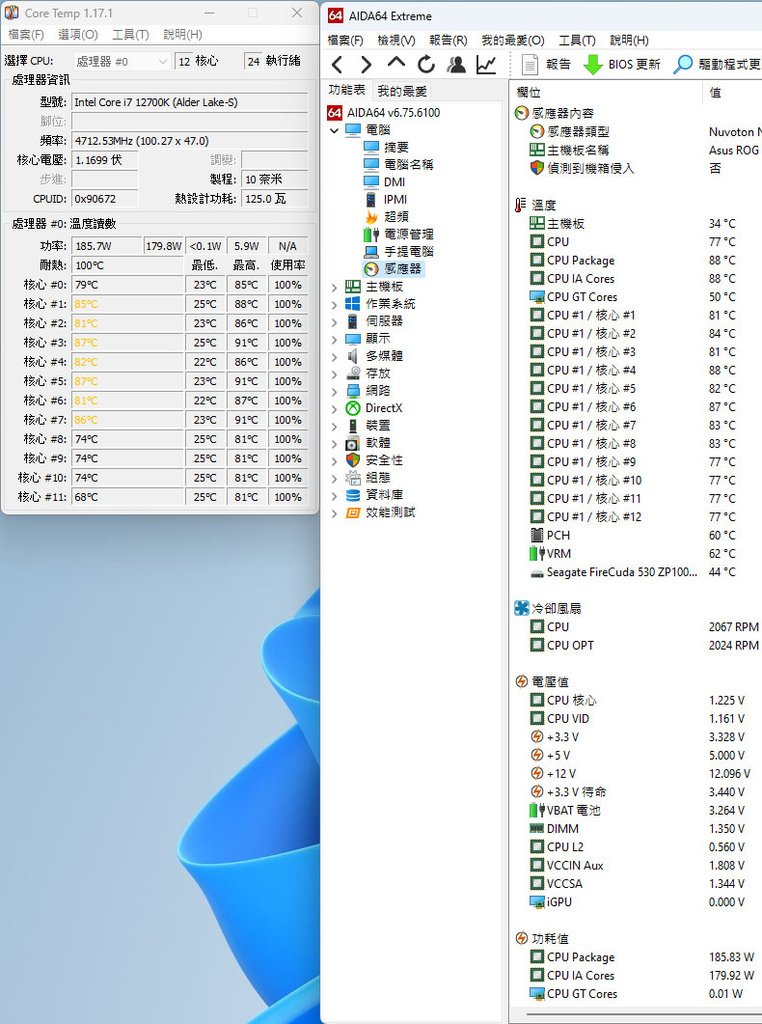

▼高負載下CORE TEMP畫面

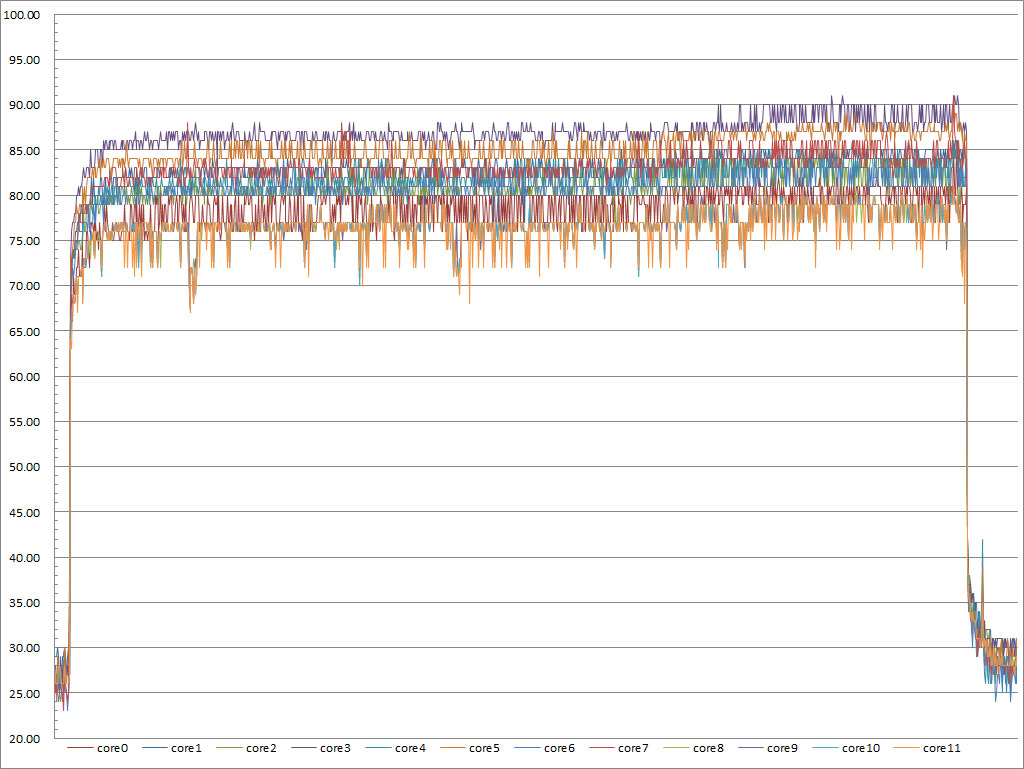

▼運作溫度記錄圖


▼待機狀態(前11秒)及高負載運作狀態(12秒後)運作聲音

結論:
MONTECH METAL DT24 PREMIUM散熱器支援Intel LGA1700/1200/115x及AMD AM5/AM4平台,金屬背板及托架安裝簡易,零組件相容性良好。6支直徑6mm熱導管搭配52層雙塔結構高密度黑色鰭片,最佳化散熱表面積,TDP可達270W。2顆6極馬達高效能METAL 120 PWM風扇,搭配高風壓扇葉設計,大幅提高氣流通過鰭片的能力。具備髮絲紋黑色陽極處理鋁質面板ARGB發光上蓋,可與ASUS AURA SYNC、GIGABYTE RGB FUSION、MSI MYSTIC LIGHT SYNC、ASROCK POLYCHROME RGB連動控制燈光效果。提供3年保固

報告完畢,謝謝收看
