特色：
●支援新款Intel LGA1700及AMD AM5平台
●銅材質製作的處理器接觸面，採用Central Coolant Inlet(CCI)中央入水設計，將冷卻液注入CPU中央最熱點，避免溫度突然增加，搭配分流通道技術Shunt-Channel Technology(SCT)，縮短冷卻液路徑，更有效帶走CPU熱量
●雙腔室設計，隔離熱源與幫浦，幫浦採用陶瓷軸承，維持低運作噪音並提高耐用性
●360mm全鋁合金材質水冷散熱排，可安裝3個120mm風扇，讓散熱氣流及冷卻性能最佳化。編織網包覆的水管長度達40公分，適用主流系統組裝
●隨附3個ENERMAX SquA RGB ADV四線式PWM轉速控制120mm風扇，採用渦流設計外框，搭配小型化軸心設計，提供最佳化風扇散熱性能。風扇外框附帶防震橡膠墊，減小共振產生的噪音
●水冷頭Aurabelt環狀發光條、鏡面RGB無限反射面板及水冷排風扇可發出絢麗的色彩組合，除支援ASUS AURA SYNC、GIGABYTE RGB FUSION 2.0、RAZER CHROMA RGB、ASRock POLYCHROME SYNC、MSI Mystic Light Sync的3pin 5V ARGB連動控制外，也可以使用內附燈光控制盒單獨控制。燈光控制盒提供10種預設燈效，並可控制顏色、亮度及速度
規格：
型號：ELC-AQFA360-SQA
支援平台：Intel LGA 1700/1200/115x/2066/2011/2011-3/1366，AMD AM5/AM4/AM3(+)/FM2(+)/FM1
水冷排尺寸：394x120x27mm
水冷管長度：400mm
水冷排材質：鋁
處理器接觸面材質：銅
幫浦軸承：陶瓷
幫浦MTBF：50,000小時
幫浦電壓電流：DC12V/0.7A
幫浦LED電壓電流：DC5V/0.42A
風扇尺寸規格：120x120x26mm
風扇MTBF：100,000小時
風扇轉速：500-2000RPM
風扇電壓電流：DC12V/0.38A
風扇LED電壓電流：DC5V/1.08A
風扇風量：39-79.8CFM
風扇風壓：0.67-3.6毫米水柱
風扇噪音：15-32.6dBA
風扇轉速控制：4pin PWM
散熱膏：Dow Corning TC-5121C
▼外盒正面有商標、外觀圖、支援ARGB連動廠牌標誌、產品名稱

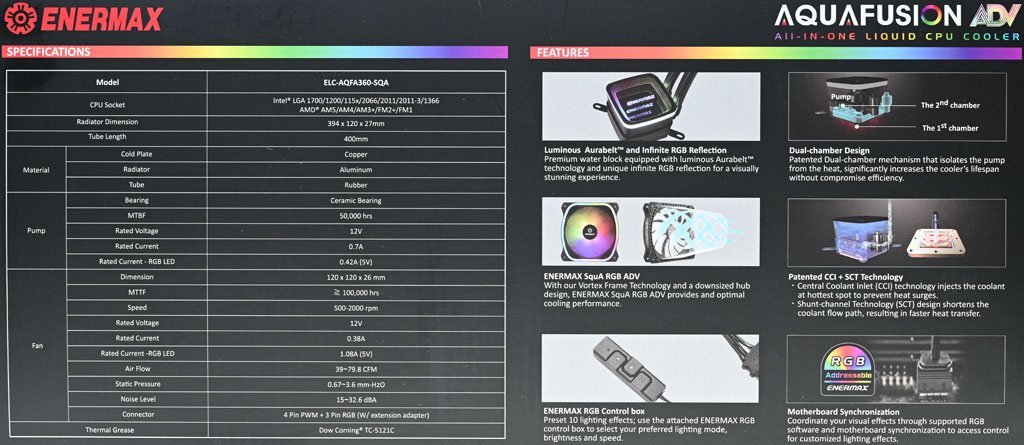

▼外盒背面有商標、產品名稱、產品規格表、英文特色說明/圖片
▼外盒上/下側面有商標、產品名稱、連結QR碼、多國語言產品介紹、外觀圖

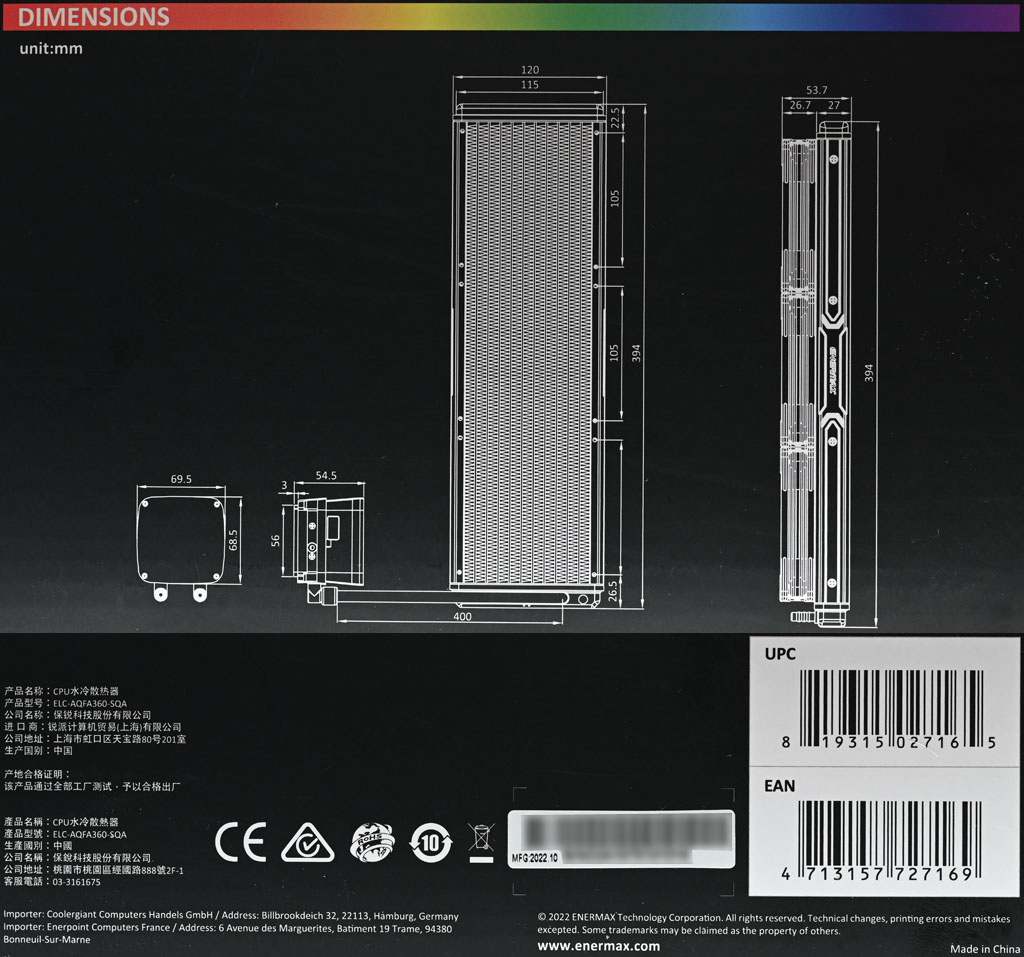

▼外盒左/右側面有水冷頭及水冷排尺寸圖、中文產品資訊、條碼、官方網址

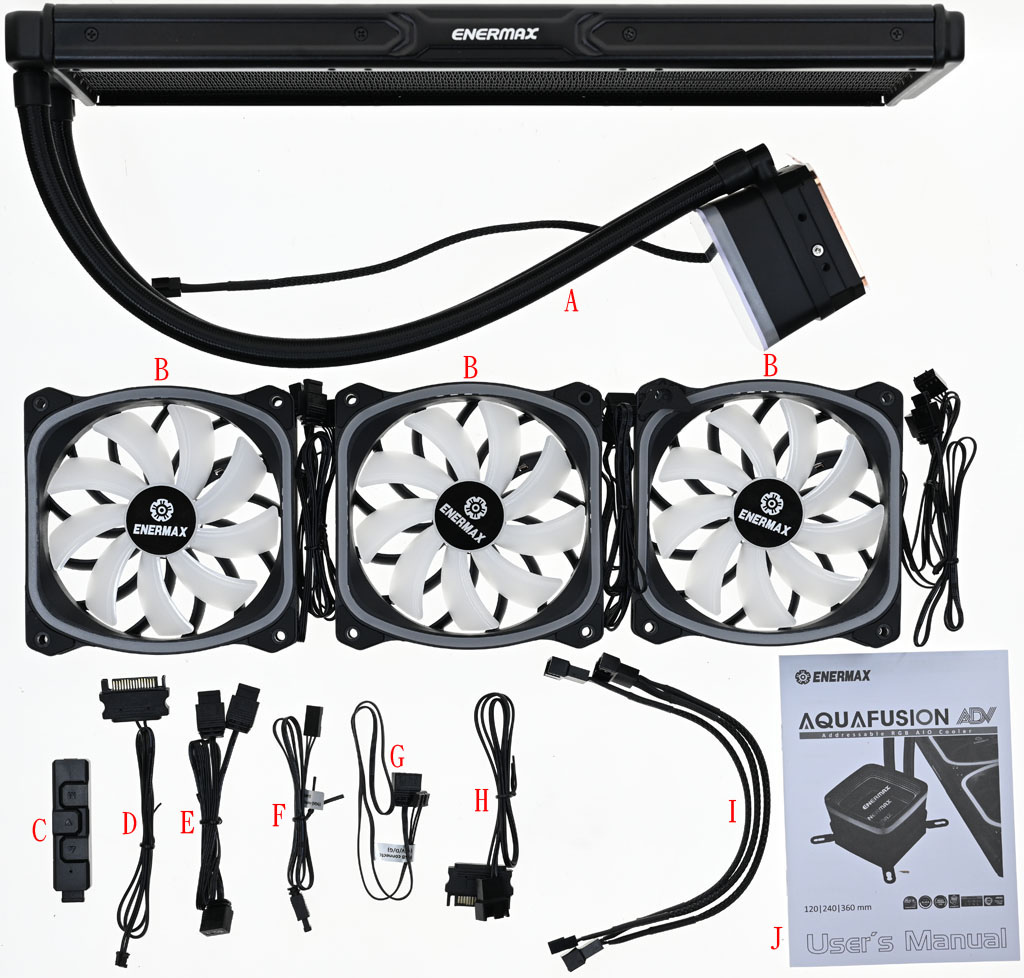

▼包裝內容物有一體式水冷散熱器(A)、3顆ENERMAX SquA RGB ADV風扇(B)、燈光控制盒(C)、燈光控制盒SATA電源線(D)、ARGB一分二控制線(E)、VDG轉3pin ARGB公頭控制線(F)、水冷頭ARGB燈光控制線(G)、SATA電源接頭轉4pin插針轉接線(H)、1對3風扇分接線(I)、安裝說明書(J)

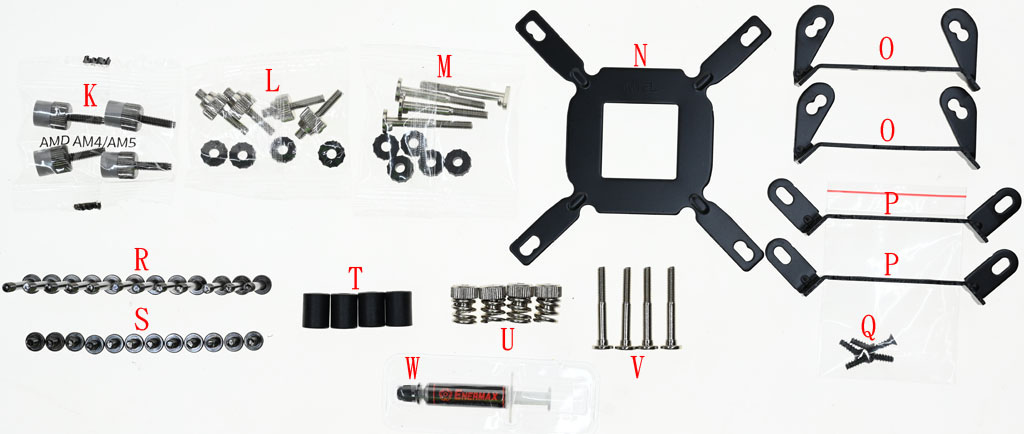

▼安裝配件包內有AMD AM4/AM5螺柱(K)、LGA2011/2066螺柱及墊圈(L)、LGA1700螺柱及墊圈(M)、Intel背板(N)、AMD托架(O)、Intel托架(P)、托架固定螺絲(Q)、風扇固定用長螺絲(R)、水冷排固定用短螺絲(S)、套管(T)、手轉彈簧螺帽(U)、LGA1200/115x/1366螺柱(V)、散熱膏(W)

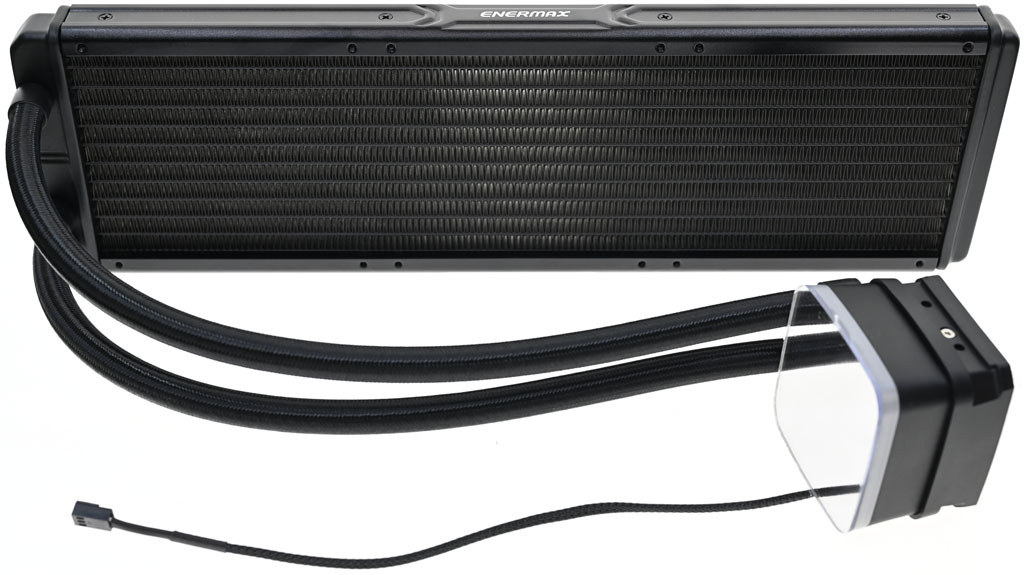

▼鋁製水冷排尺寸394x120x27mm，側面有商標，進/出水管位於同一側，水管包覆黑色編織網，編織網部分長度37公分，兩端套管長度14.3mm，直徑12.7mm

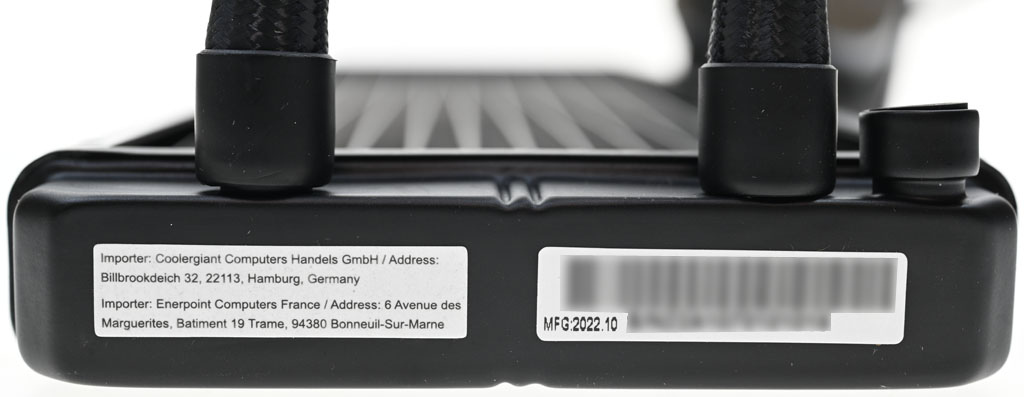

▼水冷排進/出水管側面貼上序號條碼

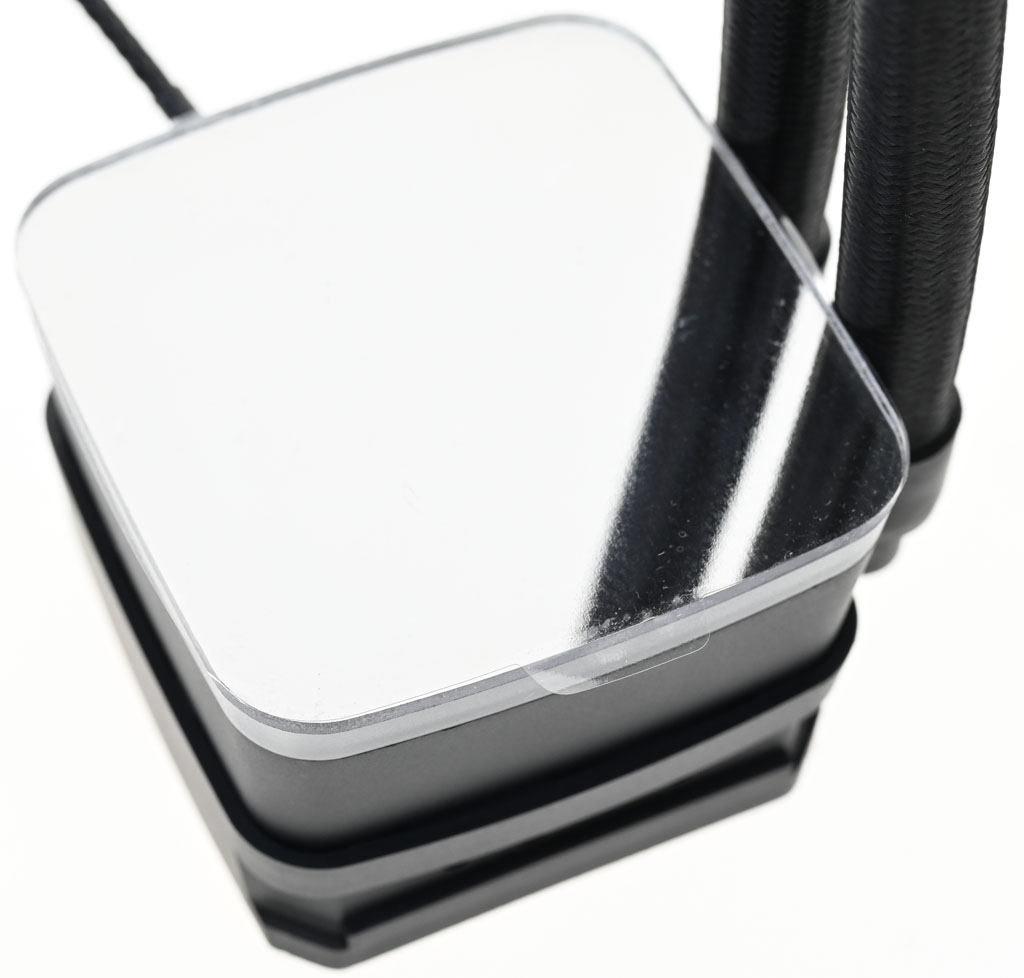

▼方形水冷頭高度53.2mm，上方ARGB燈光顯示鏡面面板貼上保護膜，為避免不小心受損，建議等到所有配件安裝完成，開機測試正常後再撕掉保護膜

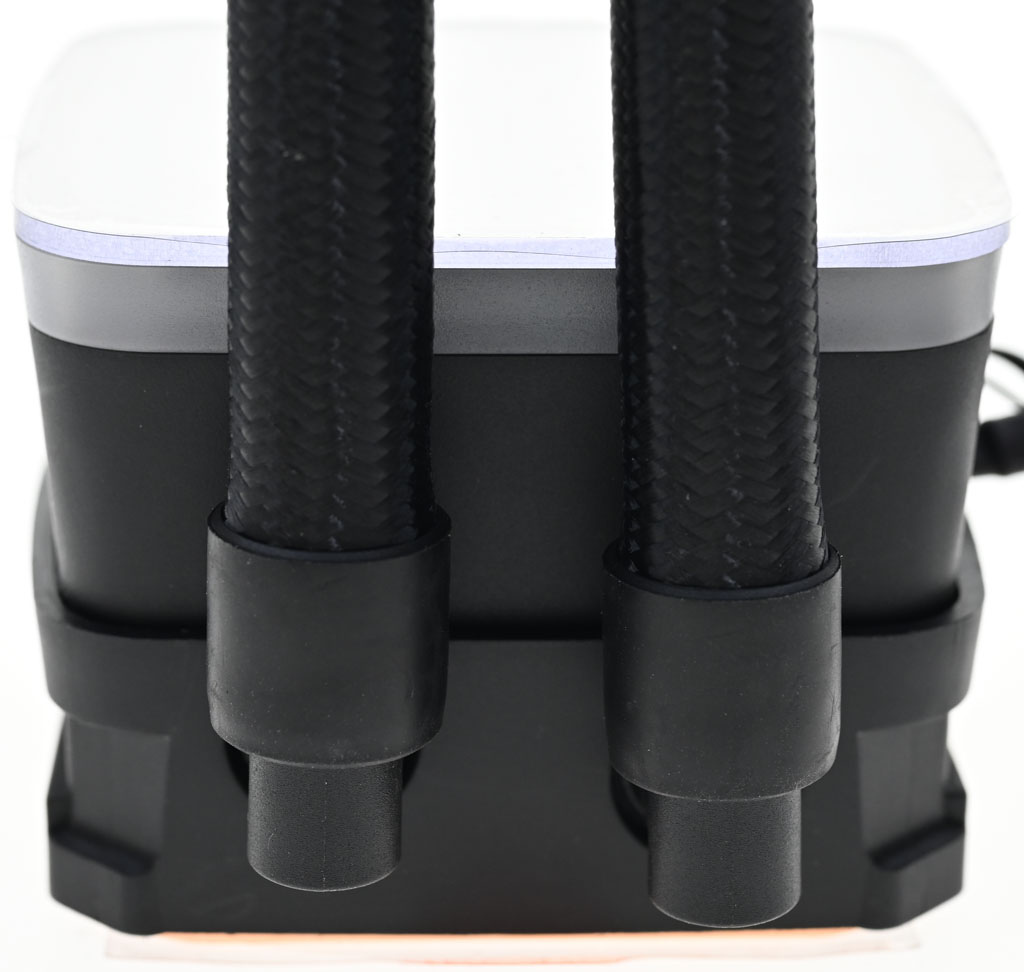

▼水冷頭側面靠近頂部乳白色環狀區域為Aurabelt環狀發光條。水冷頭的直角進/出水管可旋轉，可依需要改變水管角度

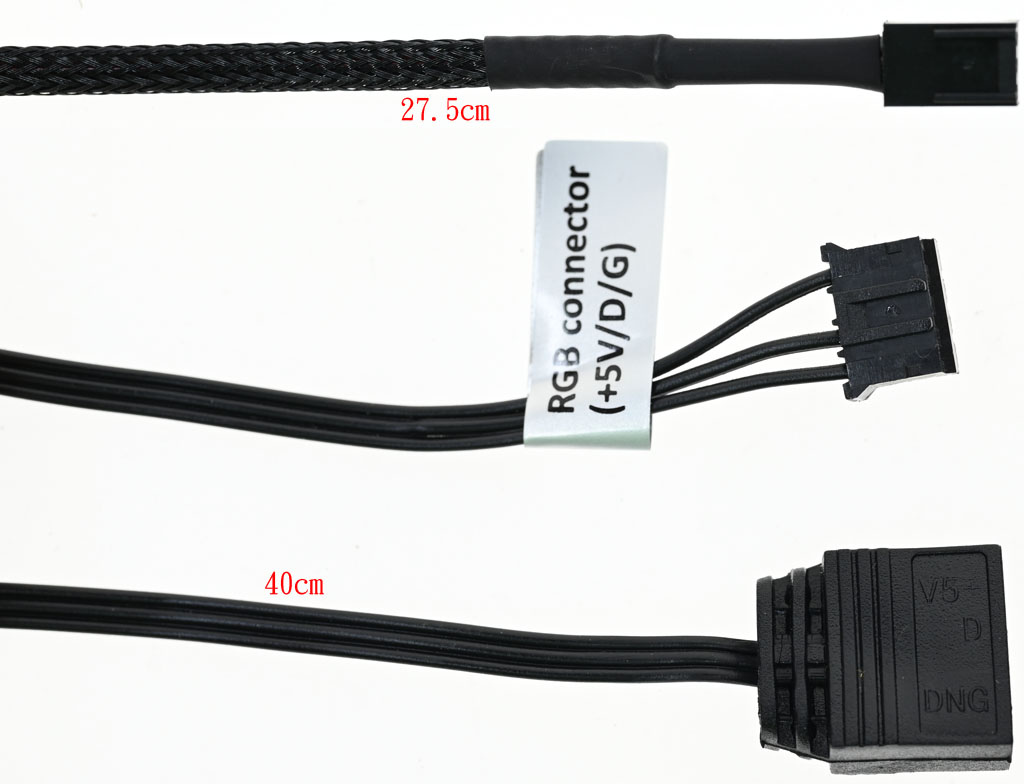

▼水冷頭幫浦供電及轉速回傳3pin線路使用編織網及熱縮套管包覆，長度為27.5公分。水冷頭ARGB燈光控制線的水冷頭端接頭至3pin ARGB母頭線路長度為40公分

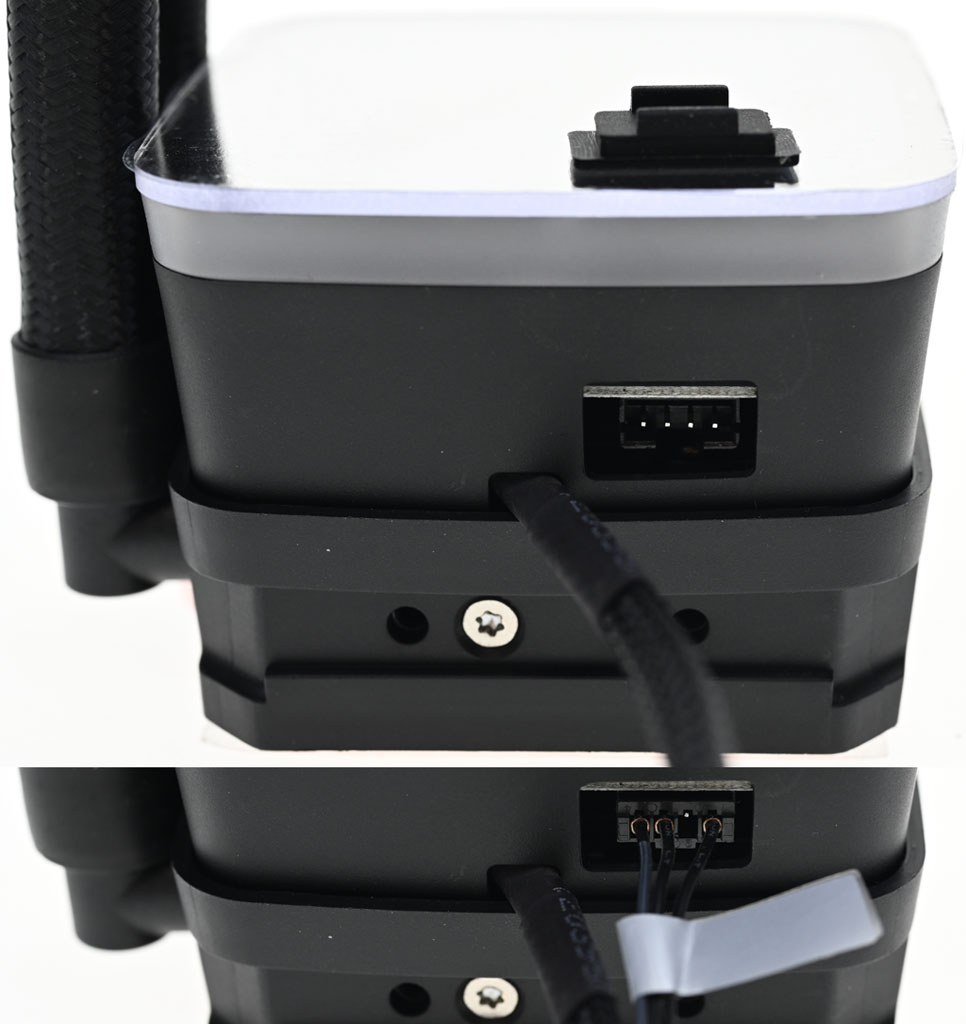

▼若要控制水冷頭頂蓋的RGB燈光，取下幫浦3pin線路旁的橡膠護蓋，插上水冷頭的ARGB燈光控制線，並將控制線連接至燈光控制盒或主機板，就可控制水冷頭頂蓋RGB燈光。靠近底部的凹槽與開孔為托架固定鎖點

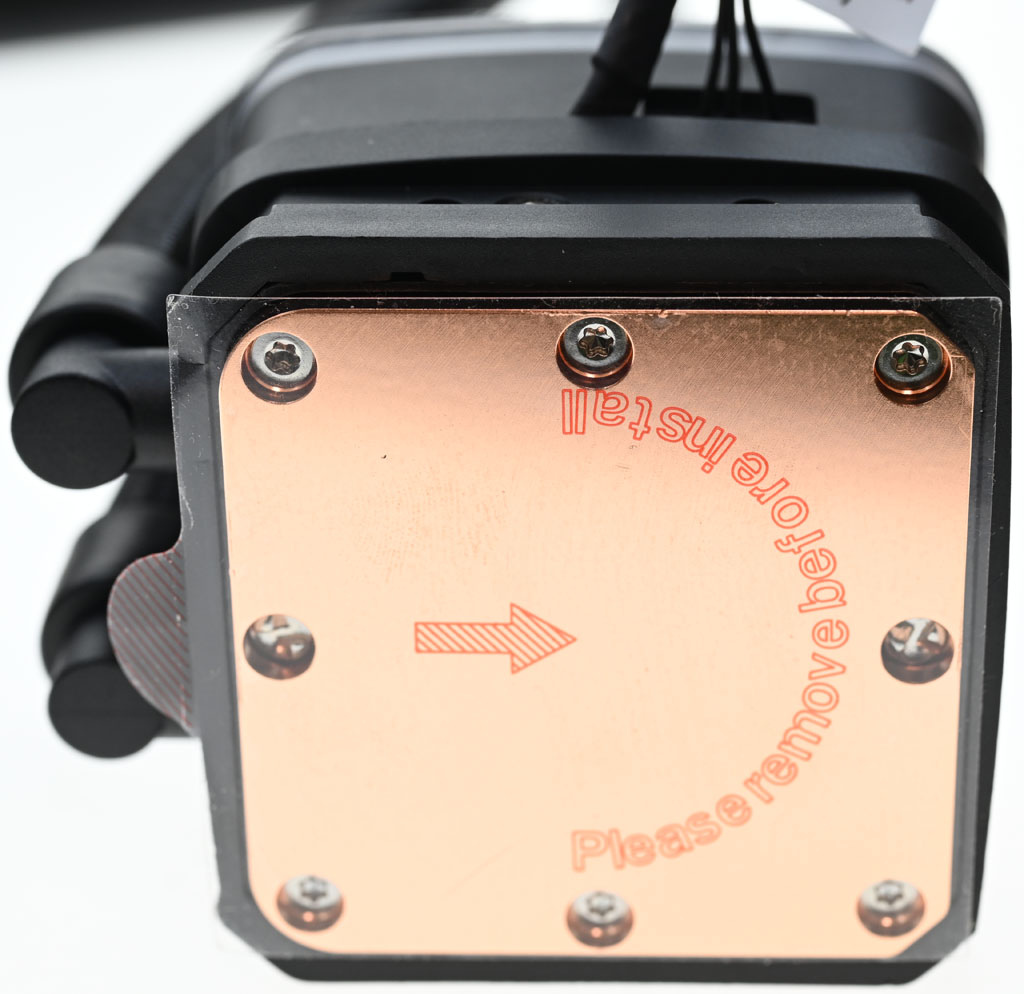

▼水冷頭處理器接觸面有一層透明保護貼，上面印上”請在安裝前撕除”英文

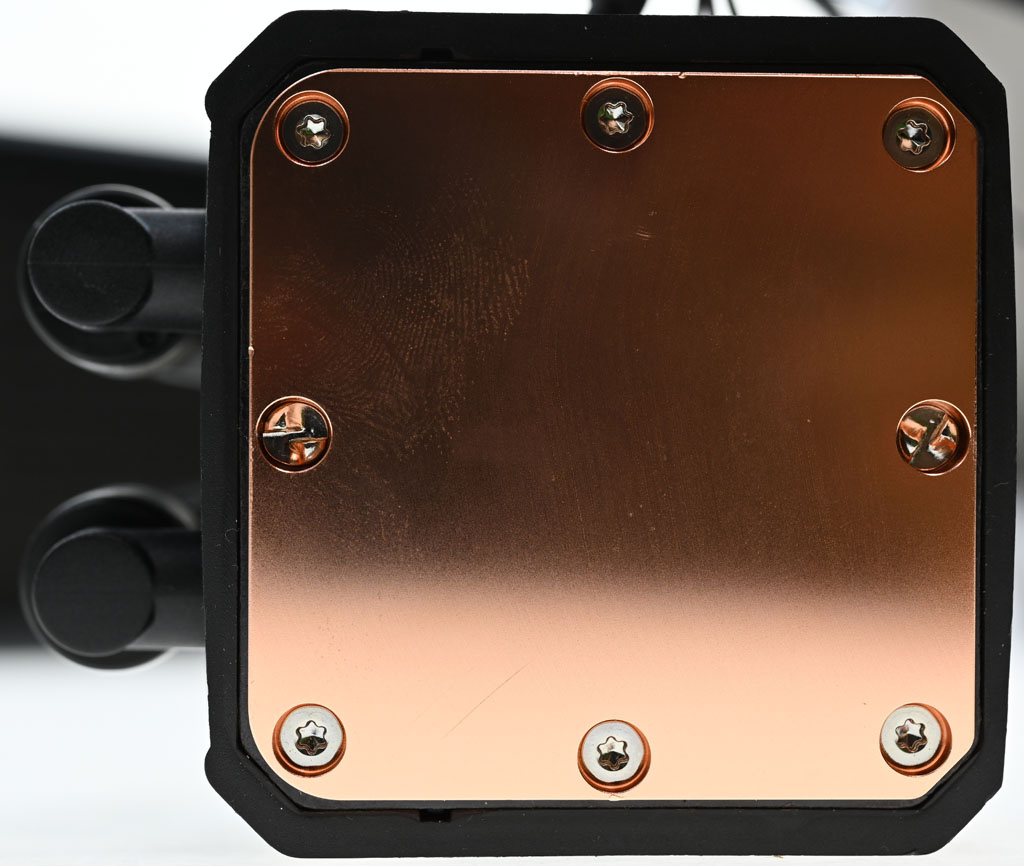

▼水冷頭底部銅製處理器接觸面大小為55.8x55.8mm，使用星型/特規沉頭螺絲固定

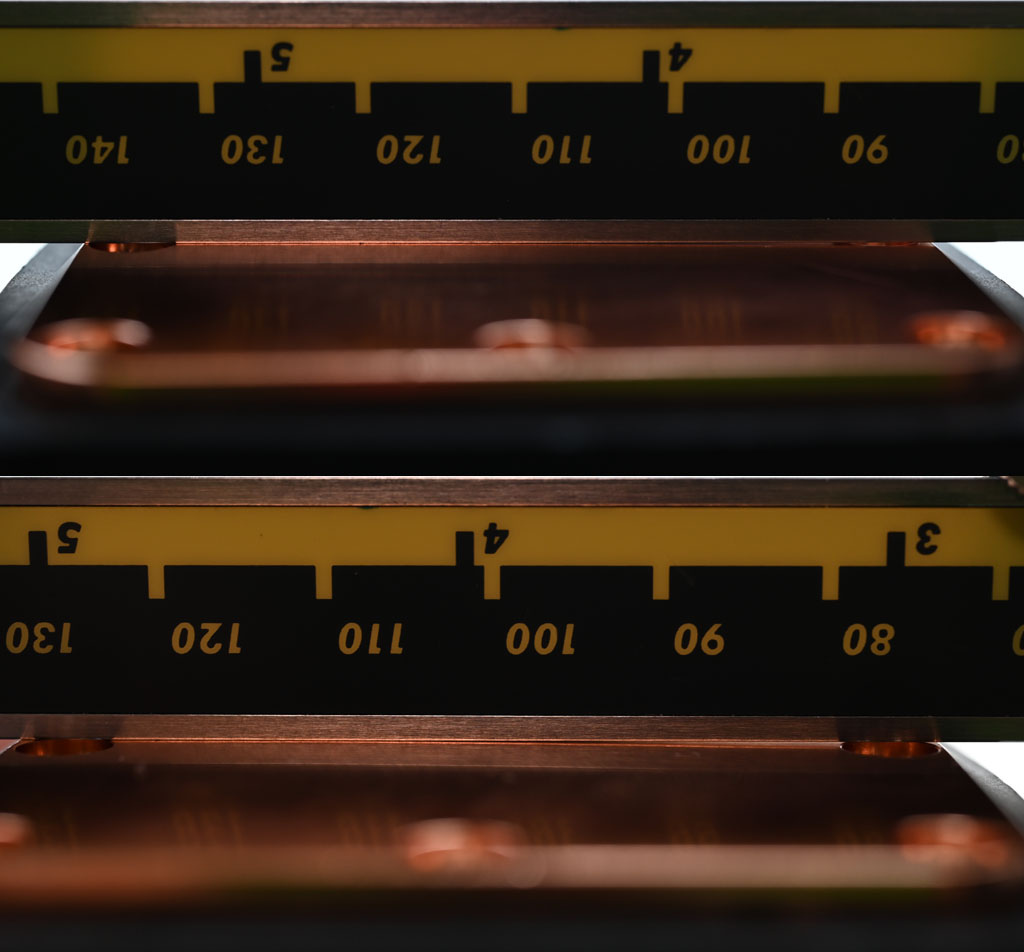

▼水冷頭處理器接觸面的中央微凸設計較不明顯

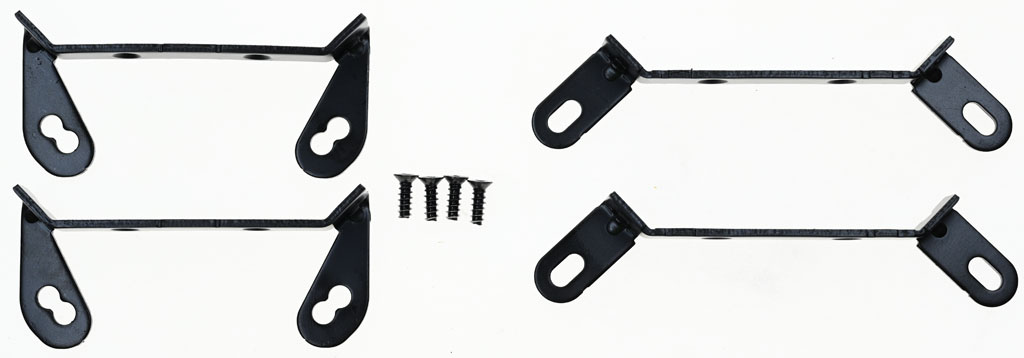

▼下圖為AMD托架(左)、水冷頭托架固定螺絲(中)、Intel托架(右)。安裝時托架平面處螺絲孔對準水冷頭外殼上的托架固定鎖點，鎖上水冷頭托架固定螺絲，每個托架鎖2顆，保持適當緊度，太緊容易造成水冷頭外殼鎖點裂開，太鬆會造成托架搖動，影響水冷頭下壓力

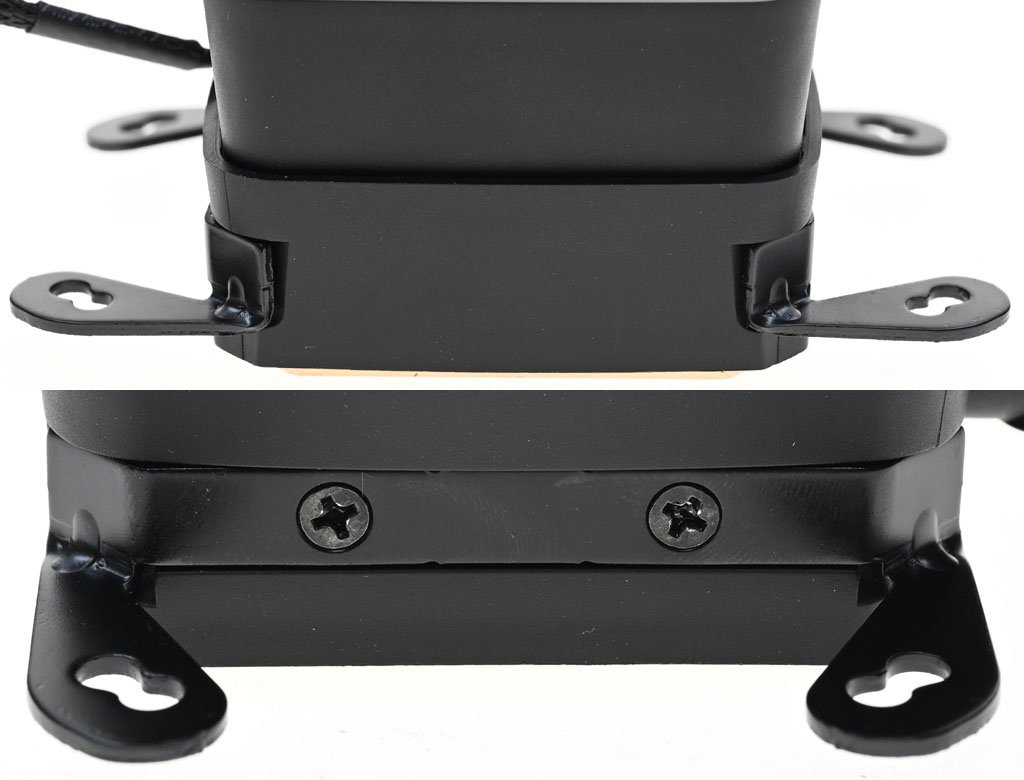

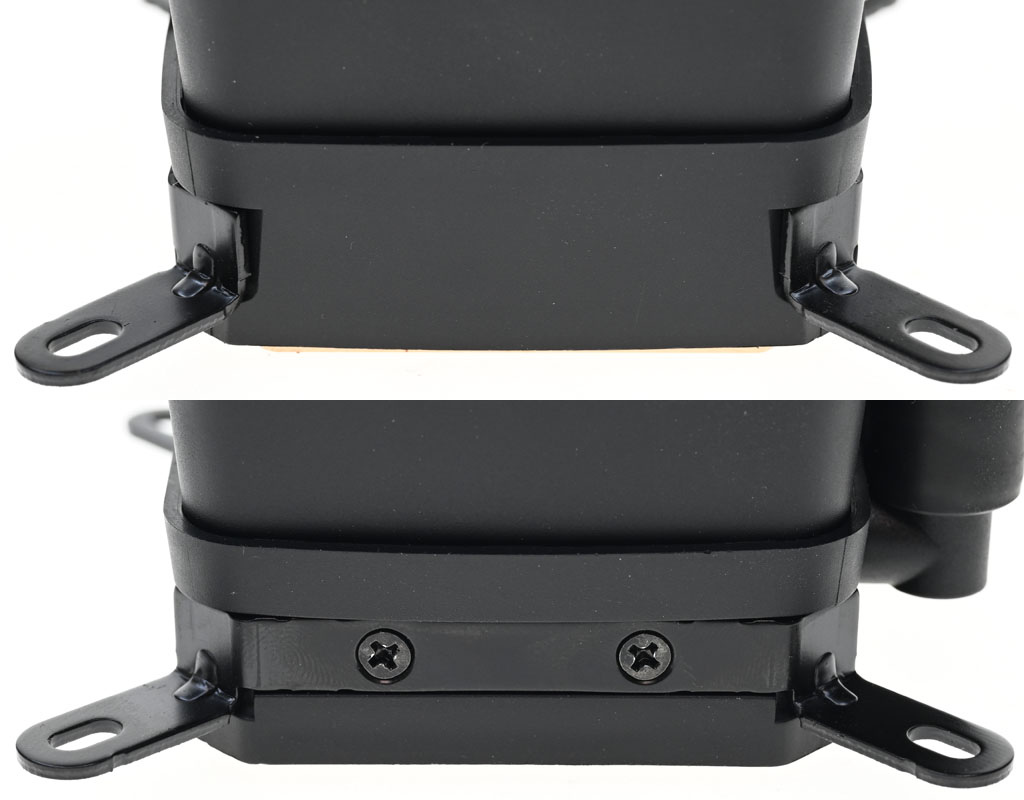

▼水冷頭安裝Intel托架示意圖
▼水冷頭安裝AMD托架示意圖
▼隨附3個ENERMAX SquA RGB ADV風扇，型號為UCSQUARGBA12P-AQFA，扇葉周圍外框有乳白色發光區，9葉片乳白色扇葉軸心處有商標貼紙，風扇外框中央的標籤上面有商標/型號/轉速/風扇電壓(電流)/LED電壓(電流)/認證標誌/產地

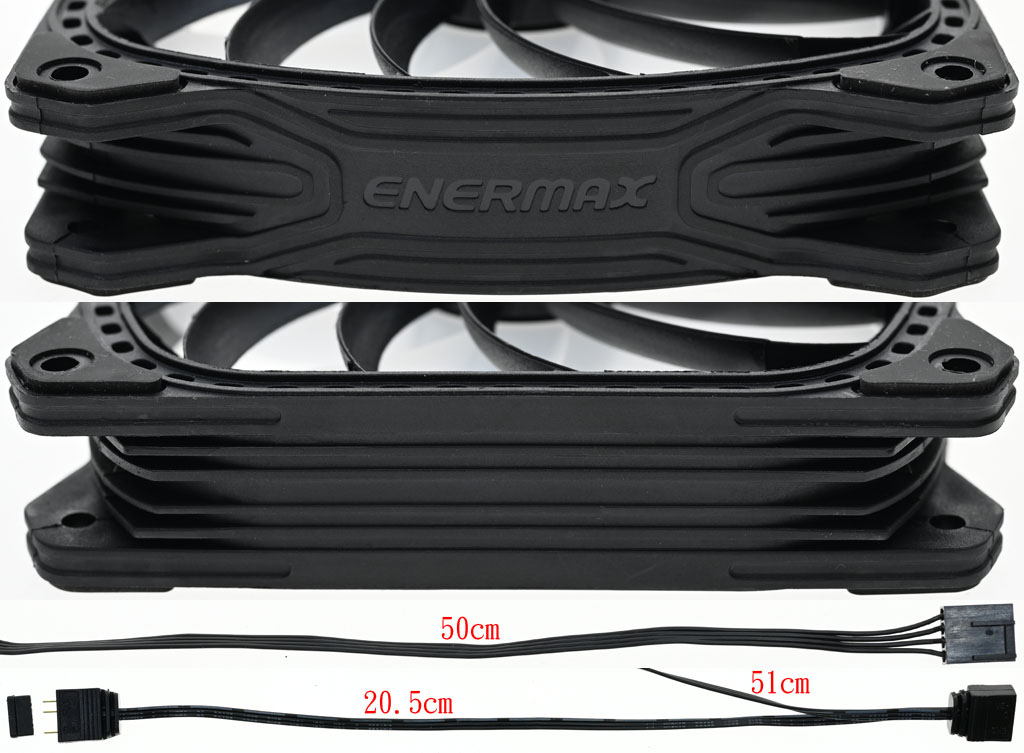

▼外框的4個螺絲孔處有防震橡膠墊，2個弧形側面有商標。4pin PWM線路長度為50公分，3pin ARGB控制線至母頭線路長度為51公分，母頭至公頭線路長度為20.5公分
▼隨附12支風扇固定用長螺絲(上)與12支水冷排固定用短螺絲(下)

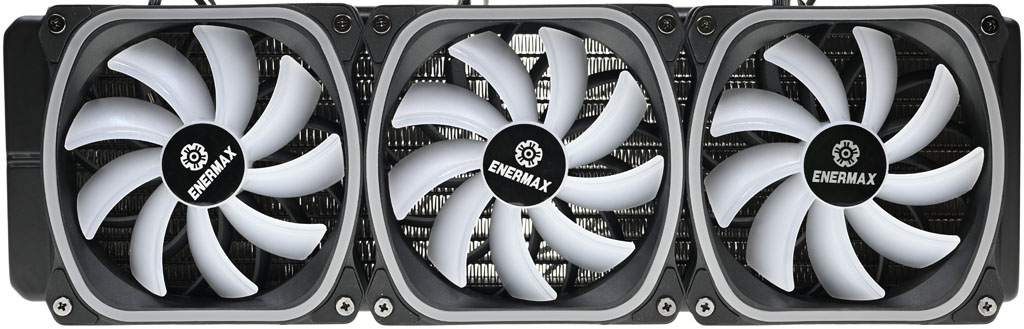

▼使用風扇固定用長螺絲將風扇安裝在水冷排上

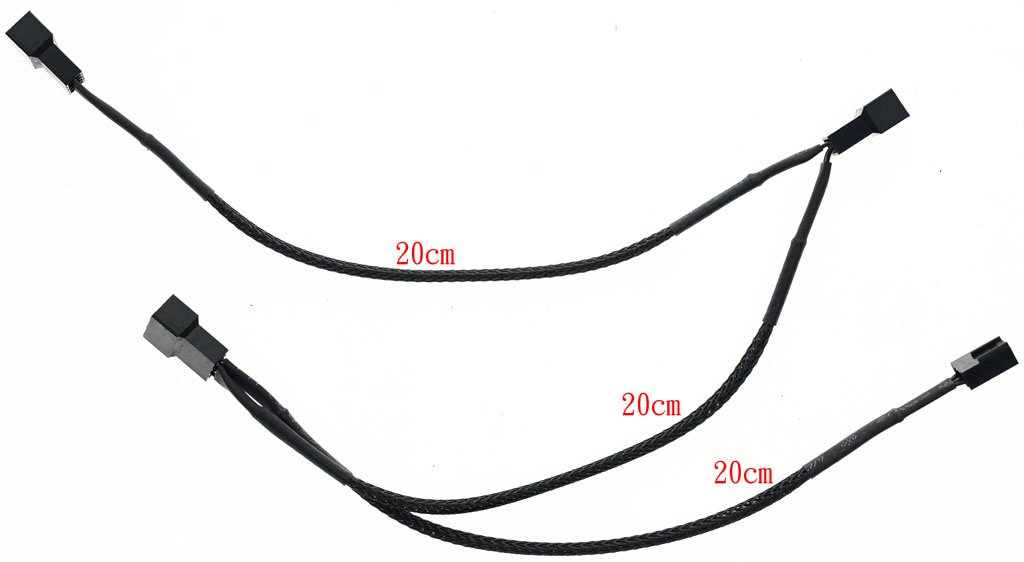

▼風扇1轉3分接線，線材上包覆編織網，可將1個PWM 4pin接頭轉成3個PWM 4pin插針，接頭至第1個插針線路長度為20公分，插針與插針之間線路長度為20公分，3個風扇插針的PWM信號線並聯，可同步控制轉速，只有第1個插針可以回傳風扇轉速，另外2個無法回傳轉速

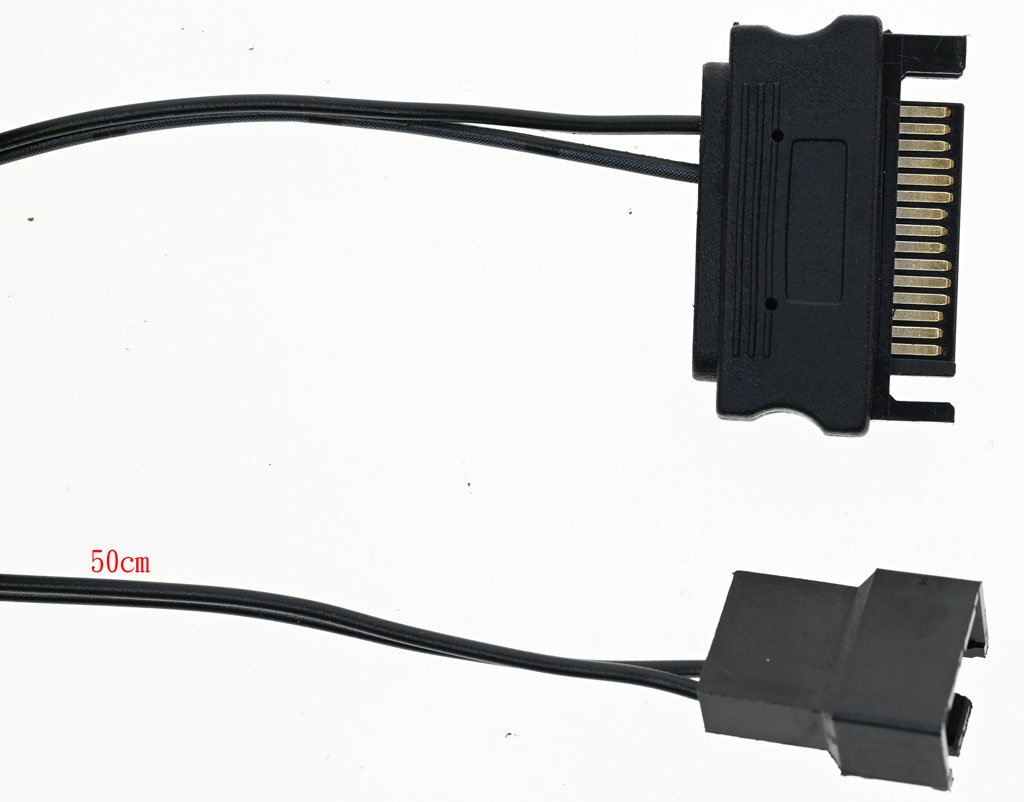

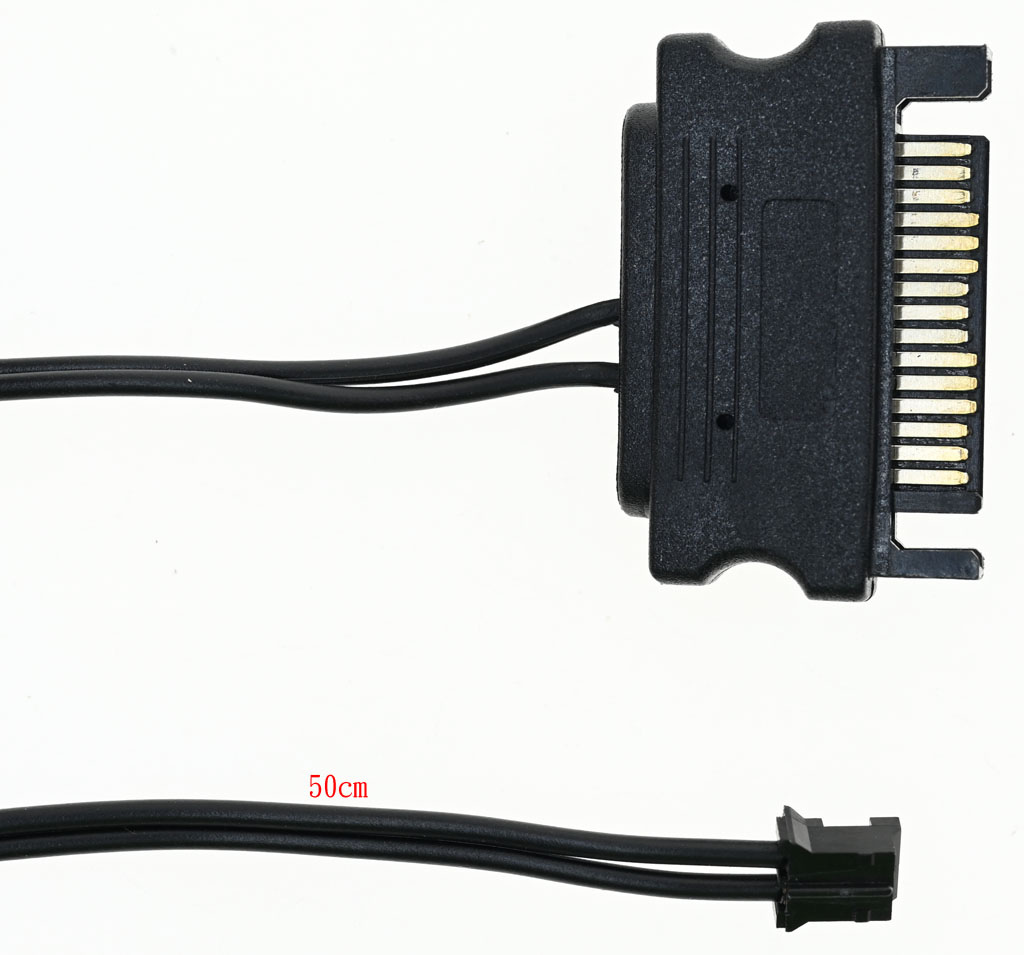

▼SATA電源接頭轉4pin插針轉接線，可不經主機板直接供應電源給幫浦/風扇，線路長度為50公分

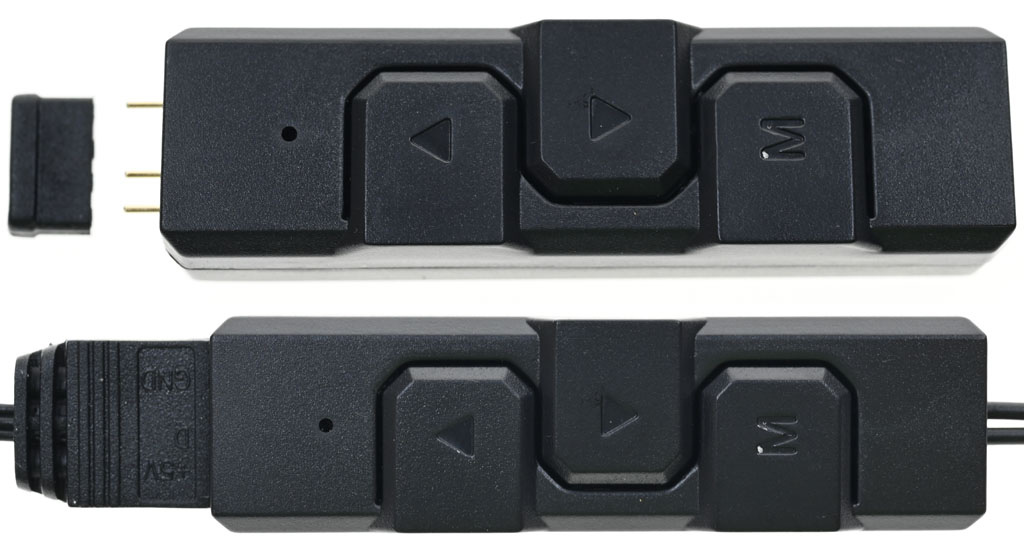

▼燈光控制盒，若無ARGB燈光控制裝置，可用隨附的燈光控制盒，提供10種預設燈效，並可控制顏色、亮度及速度。控制盒尺寸59.2x16.7x12mm，3pin ARGB公頭插針設有保護蓋

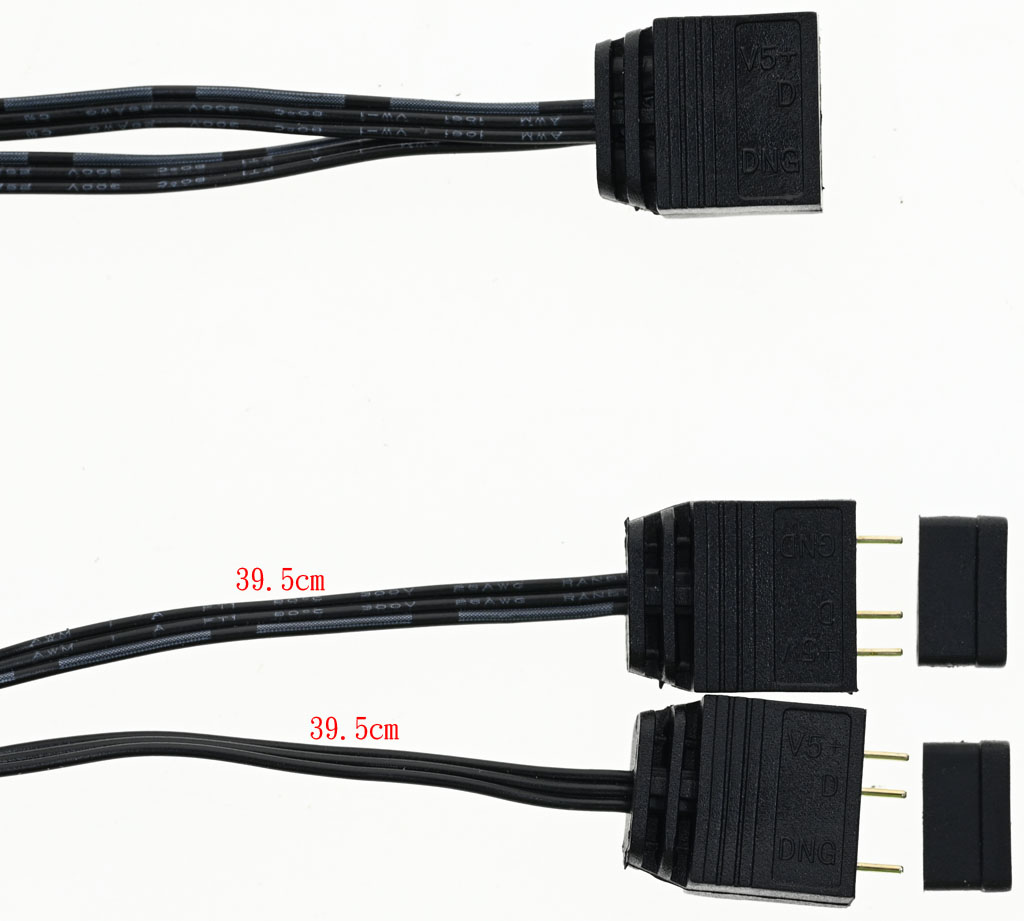

▼ARGB一分二控制線，將1個母頭轉接成2個公頭，母頭至公頭線路長度均為39.5公分，公頭插針設有保護蓋
▼燈光控制盒SATA電源線，線路長度為50公分

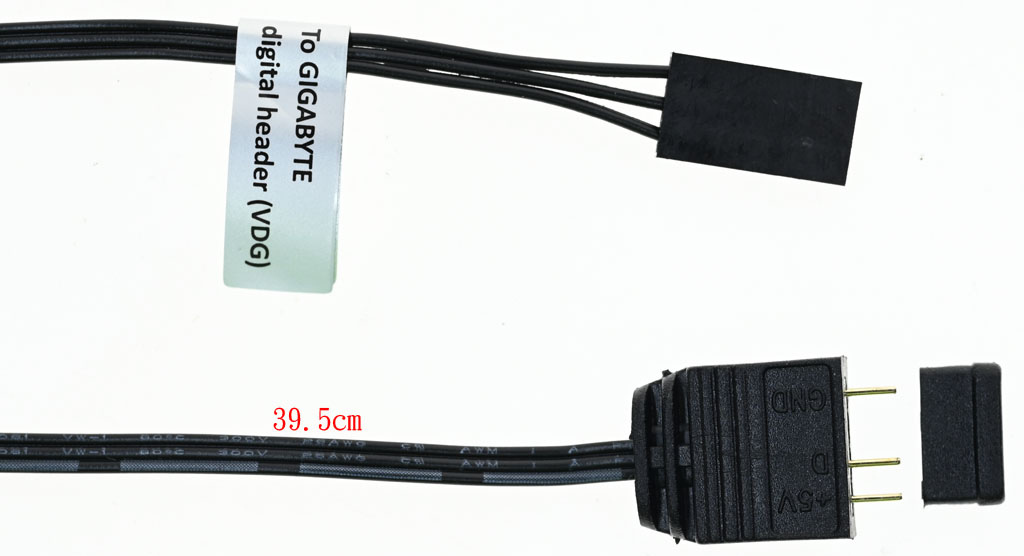

▼VDG轉3pin ARGB公頭控制線，可將3pin杜邦端子轉換成3pin ARGB公頭，線路長度為39.5公分，公頭插針設有保護蓋

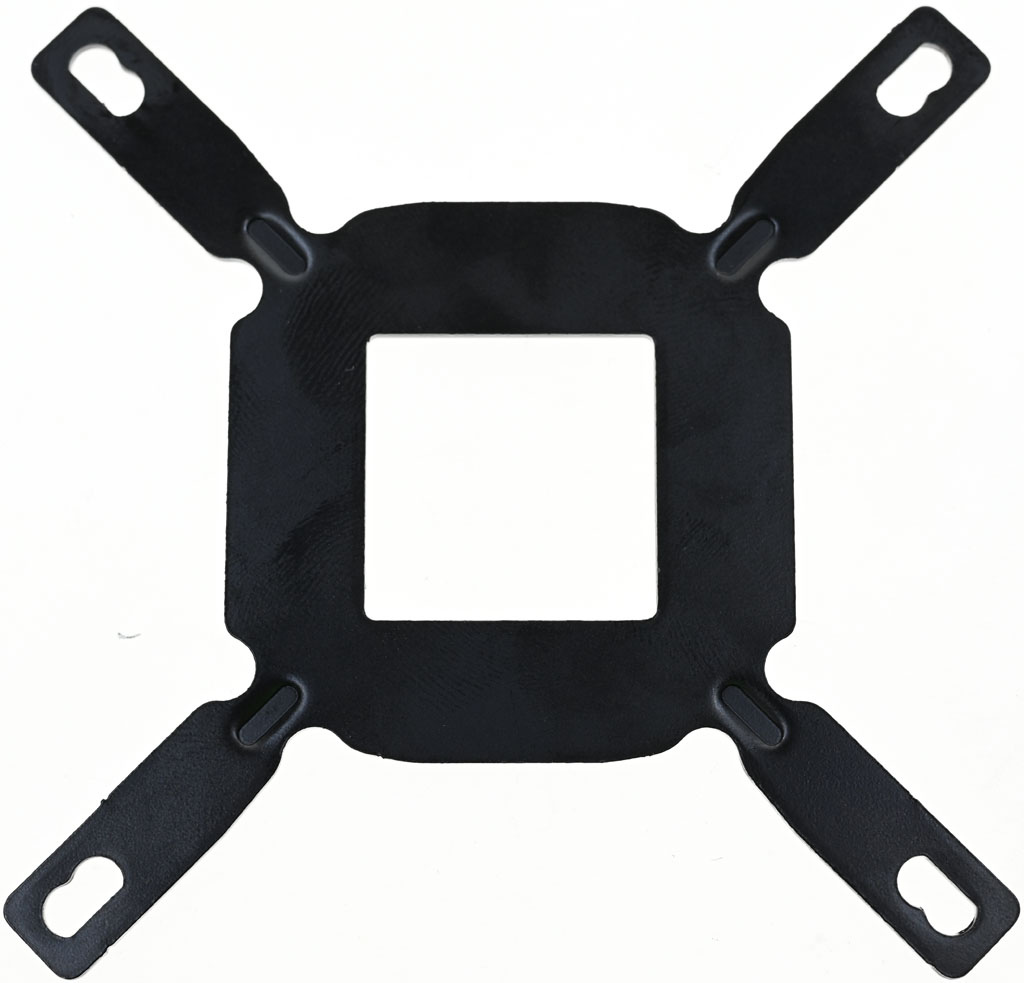

▼使用於LGA1700/1200/115x/1366平台的Intel背板，四個角有螺柱安裝用開孔

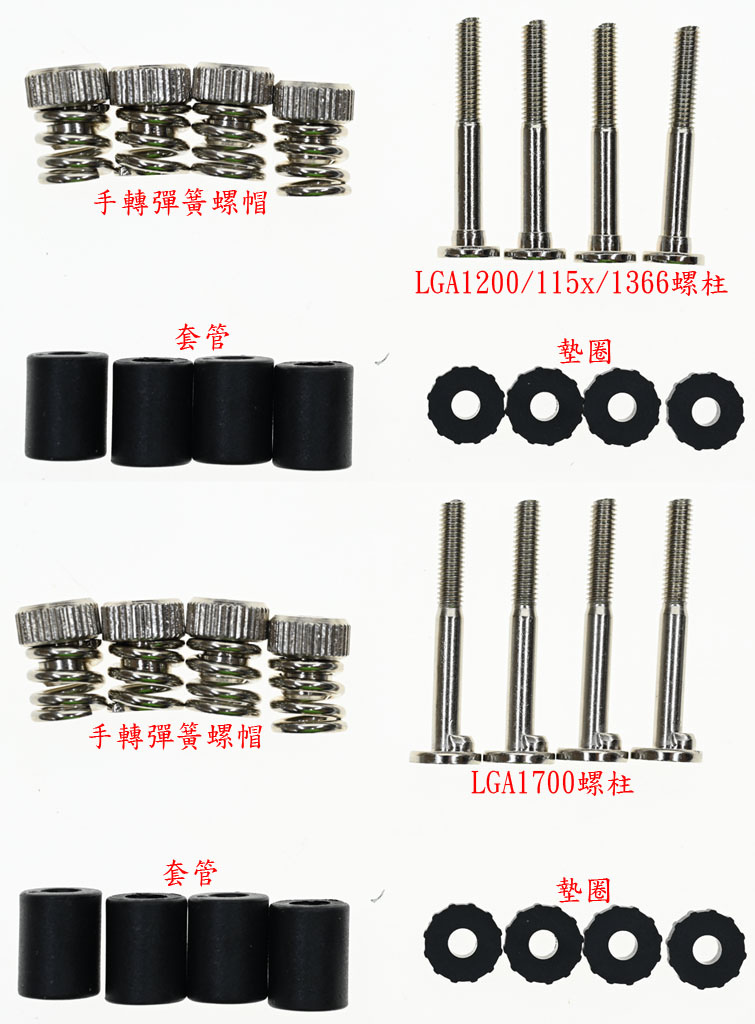

▼使用於LGA1700/1200/115x/1366平台，需要準備LGA1700螺柱或LGA1200/115x/1366螺柱、手轉彈簧螺帽、套管、墊圈

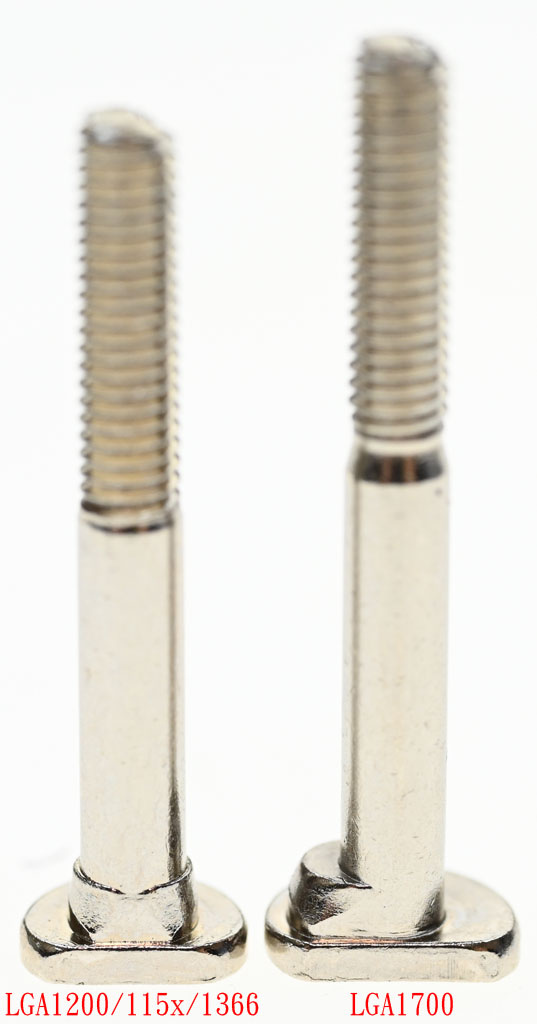

▼LGA1200/115x/1366螺柱(左)與LGA1700螺柱(右)的底部凸出部分造型及總長度不同

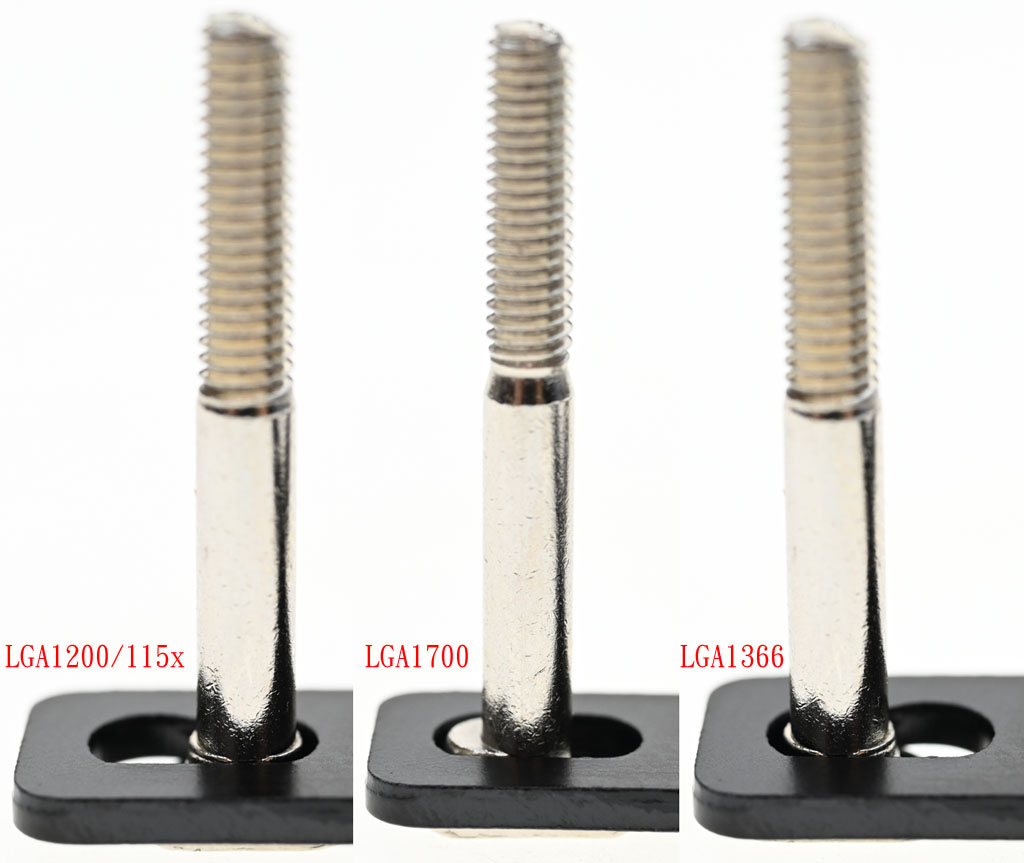

▼背板對應LGA1200/115x(左)、LGA1700(中)、LGA1366(右)的螺柱配置示意圖。安裝時螺柱底部凸出部分要完全插入Intel背板開孔，讓螺柱底部平面部分平貼背板

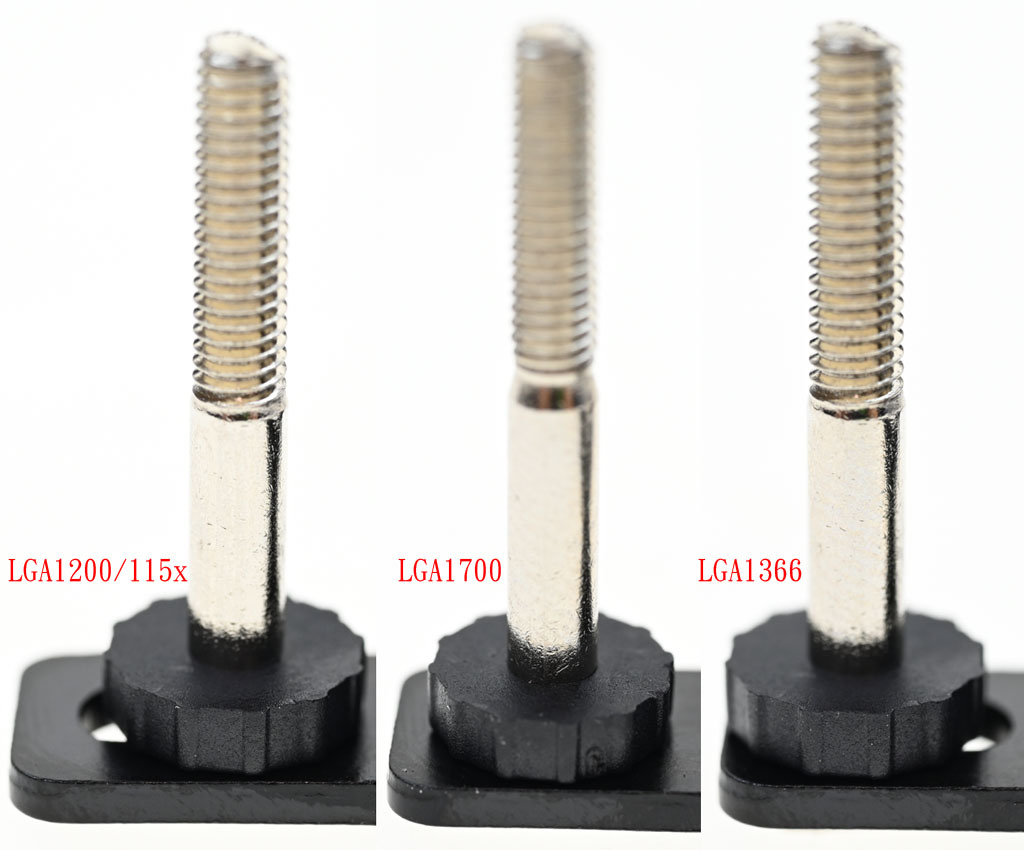

▼螺柱安裝於Intel背板後，將墊圈套入直到底部，就可固定螺柱

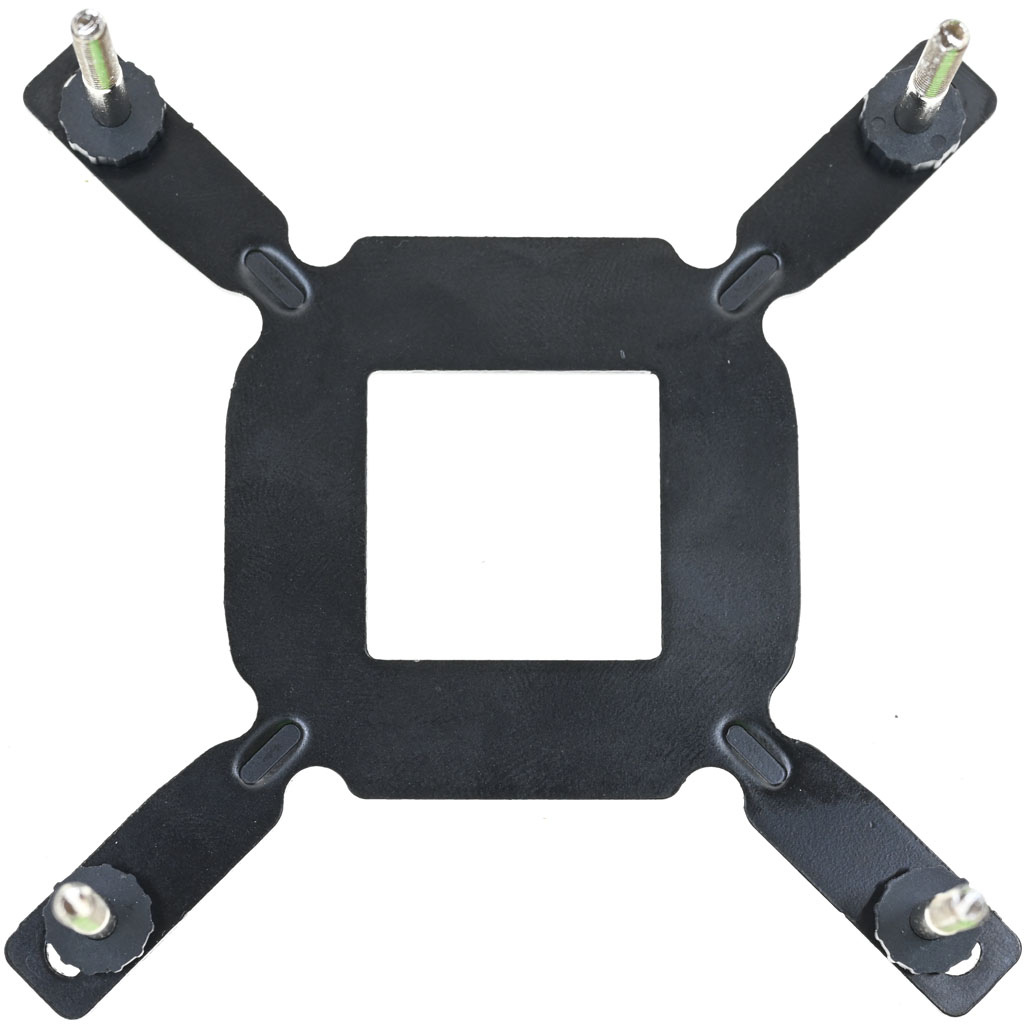

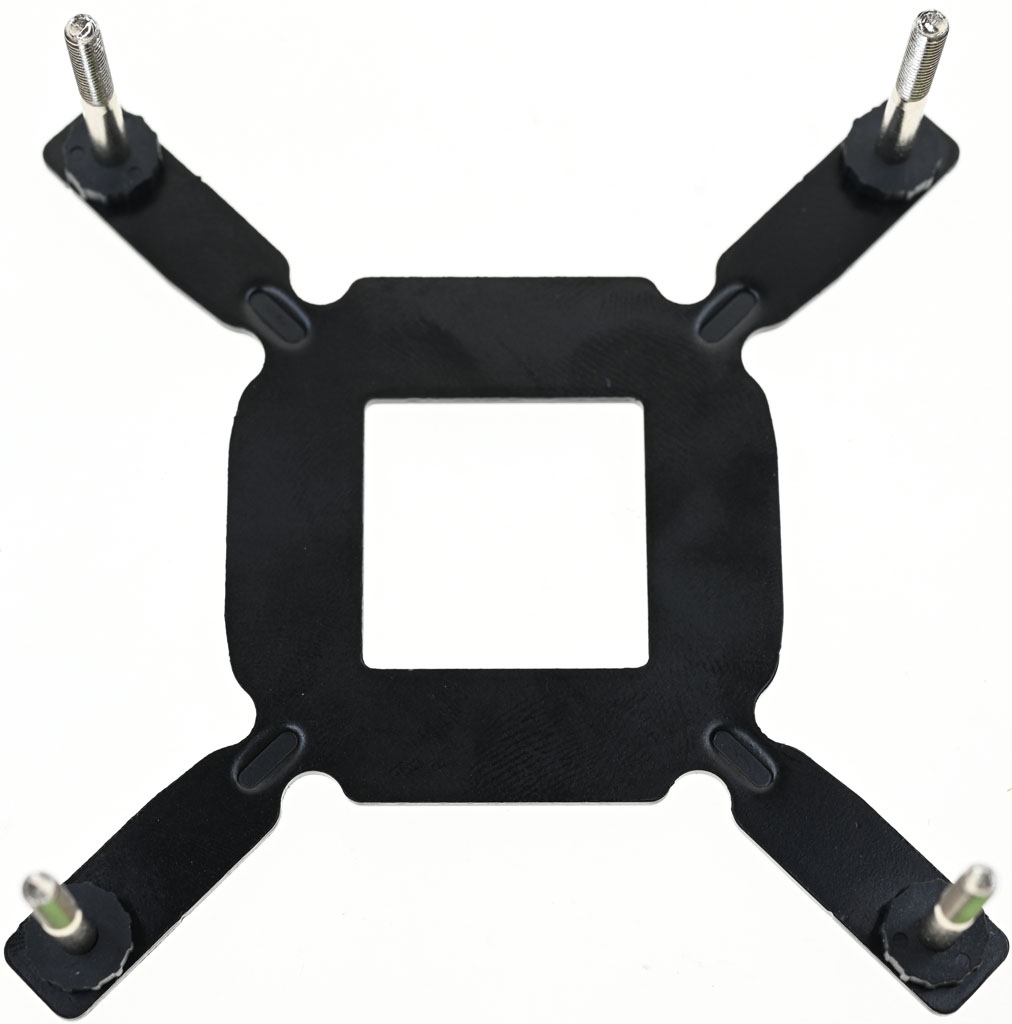

▼安裝於LGA1700平台前，將Intel背板及4支LGA1700螺柱組裝成適用LGA1700平台配置

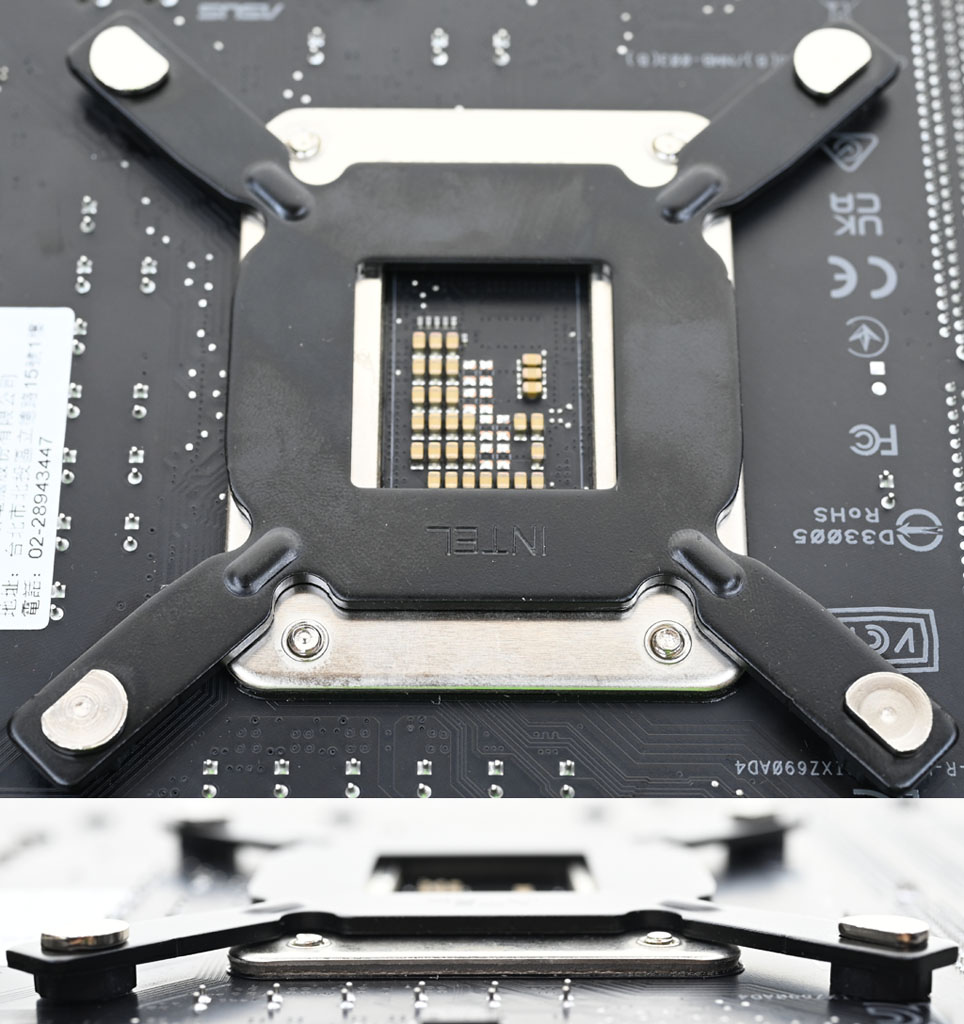

▼安裝於LGA1700平台時，將背板4支螺柱對準主機板背面散熱器孔位放入(上圖)，並從側面看確認背板是否正確安裝(下圖)

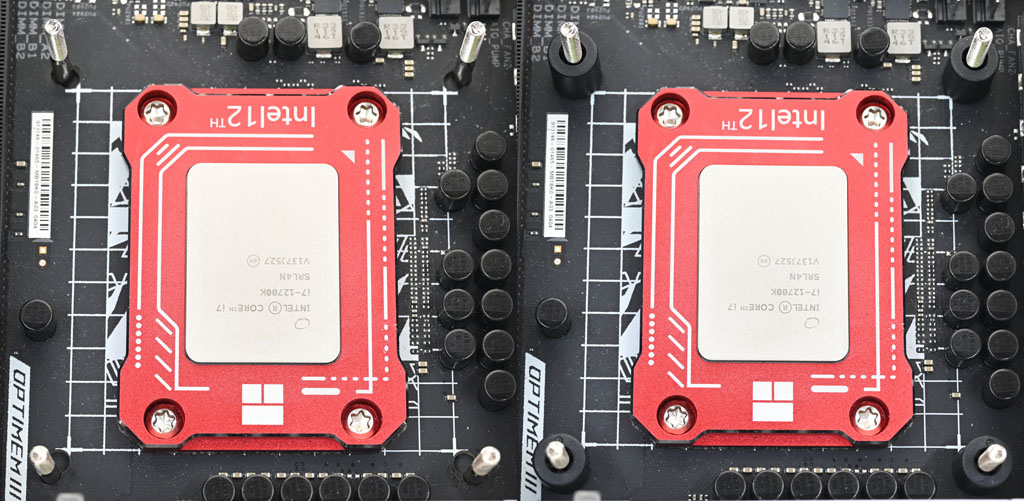

▼背板正確安裝後，主機板正面散熱器孔位會露出4支高度相同的螺柱(左圖)，在4支螺柱套入套管(右圖)
▼安裝前先確認水冷頭的水管接頭不會與主機板上較高的元件(如VRM散熱片)發生干涉。確認完成後取下水冷頭，將處理器表面清潔後塗上散熱膏，注意量不可過多或過少。放上水冷頭前要記得先撕除處理器接觸面保護貼，然後將Intel托架孔洞對準螺柱頂端套入

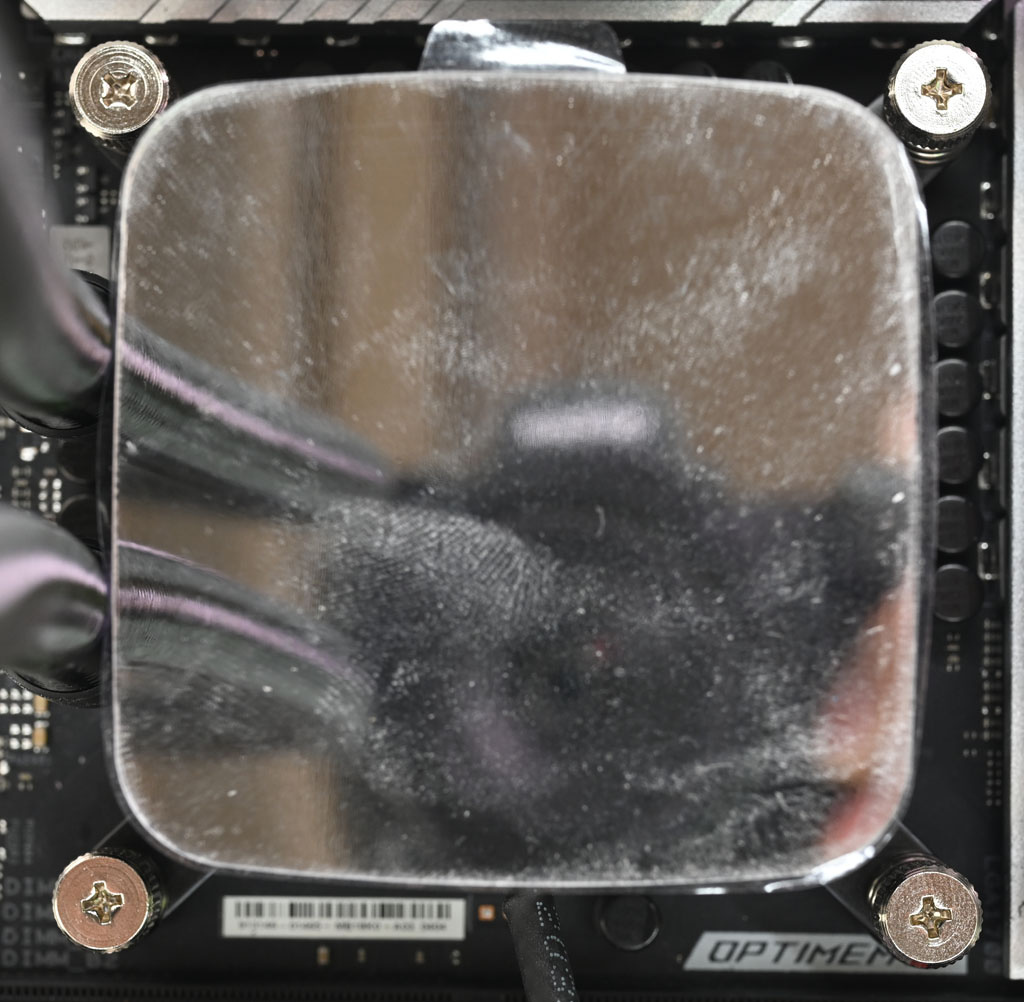

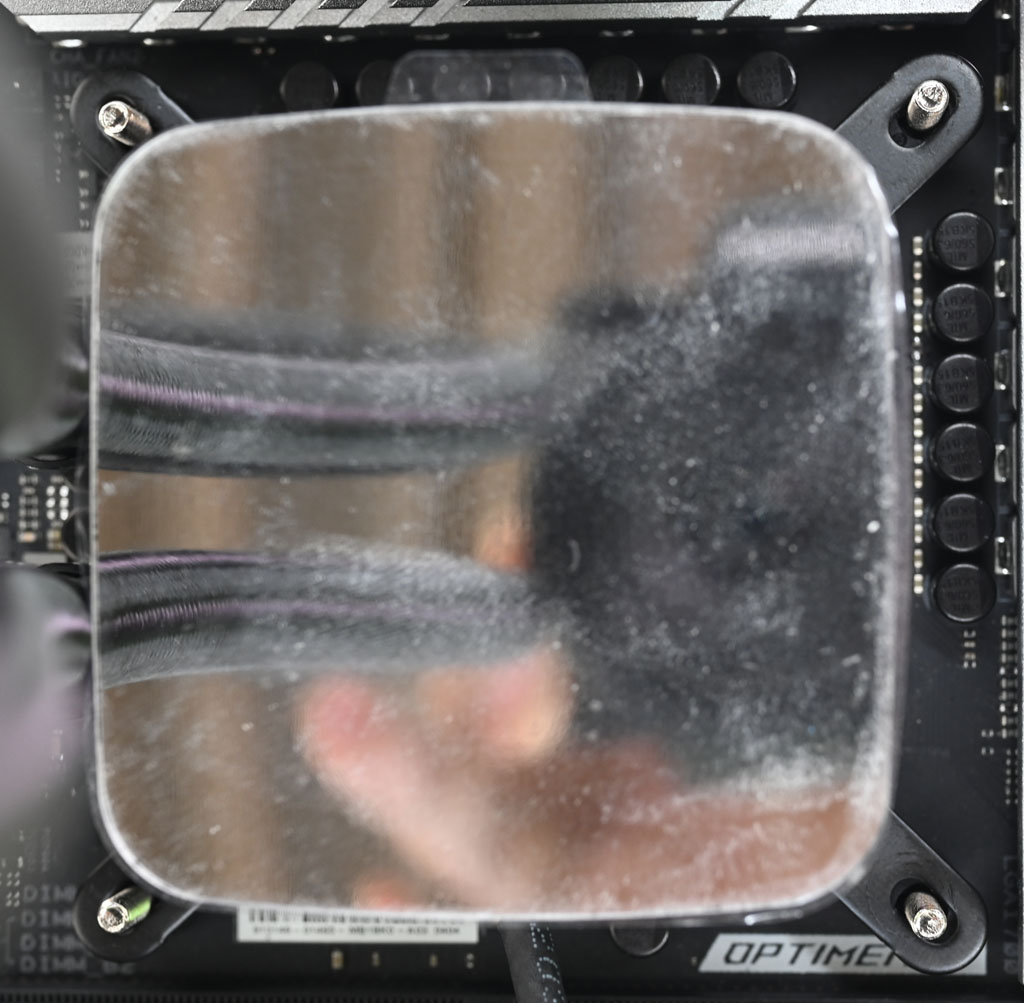

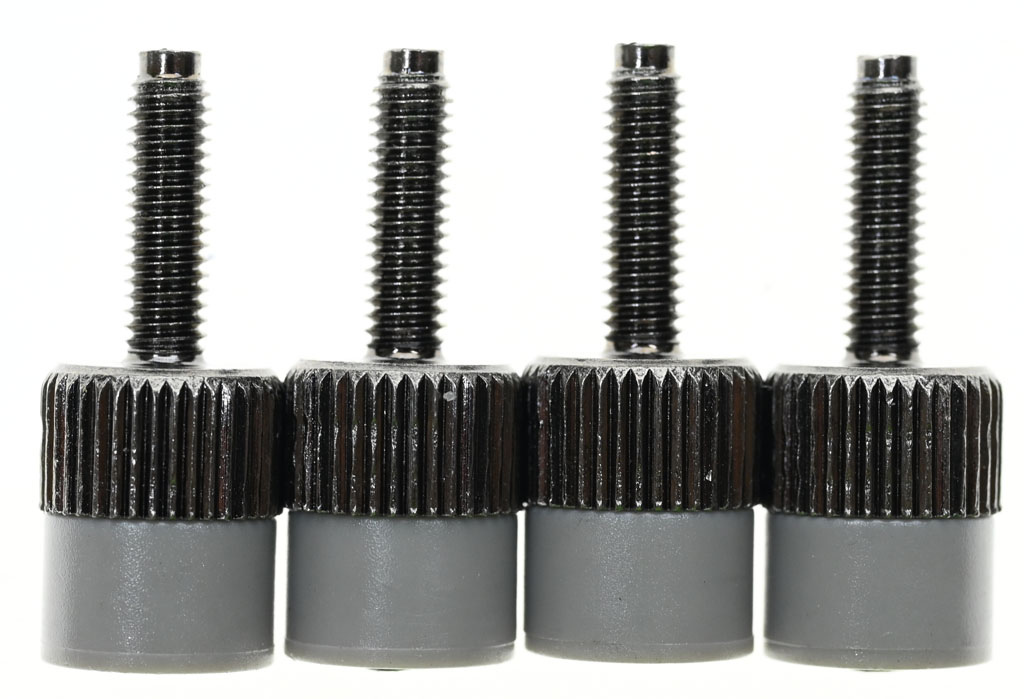

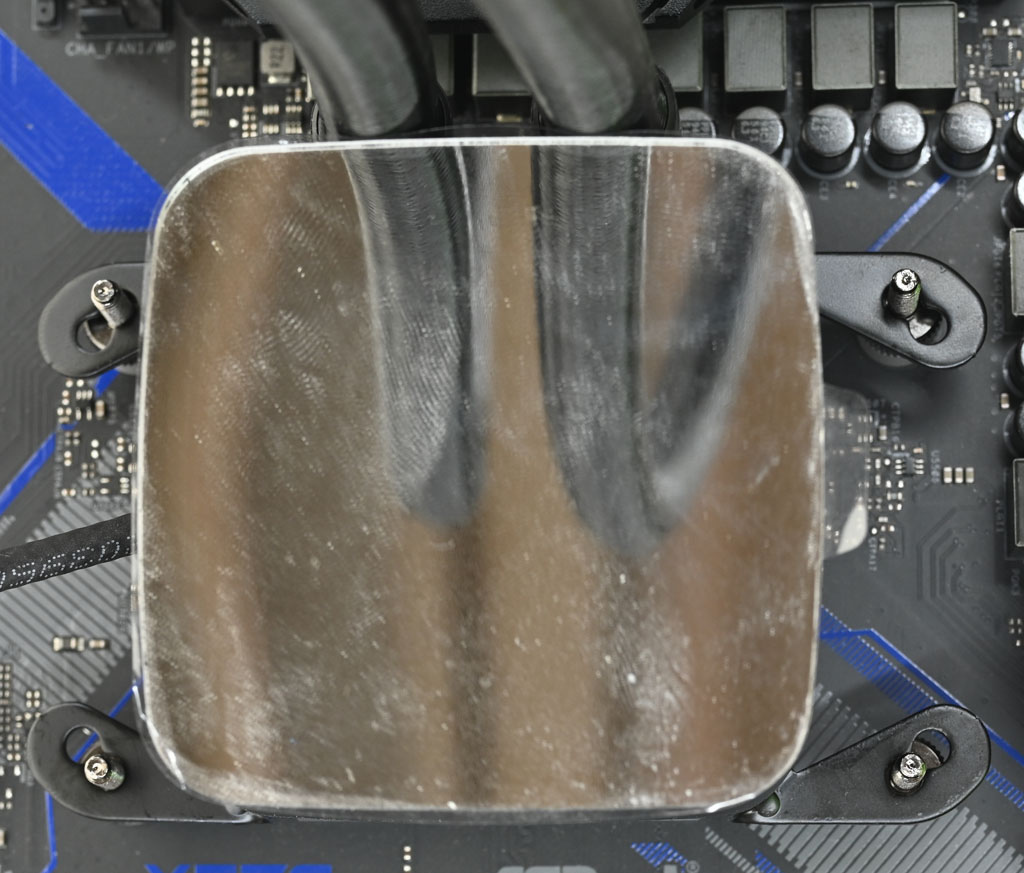

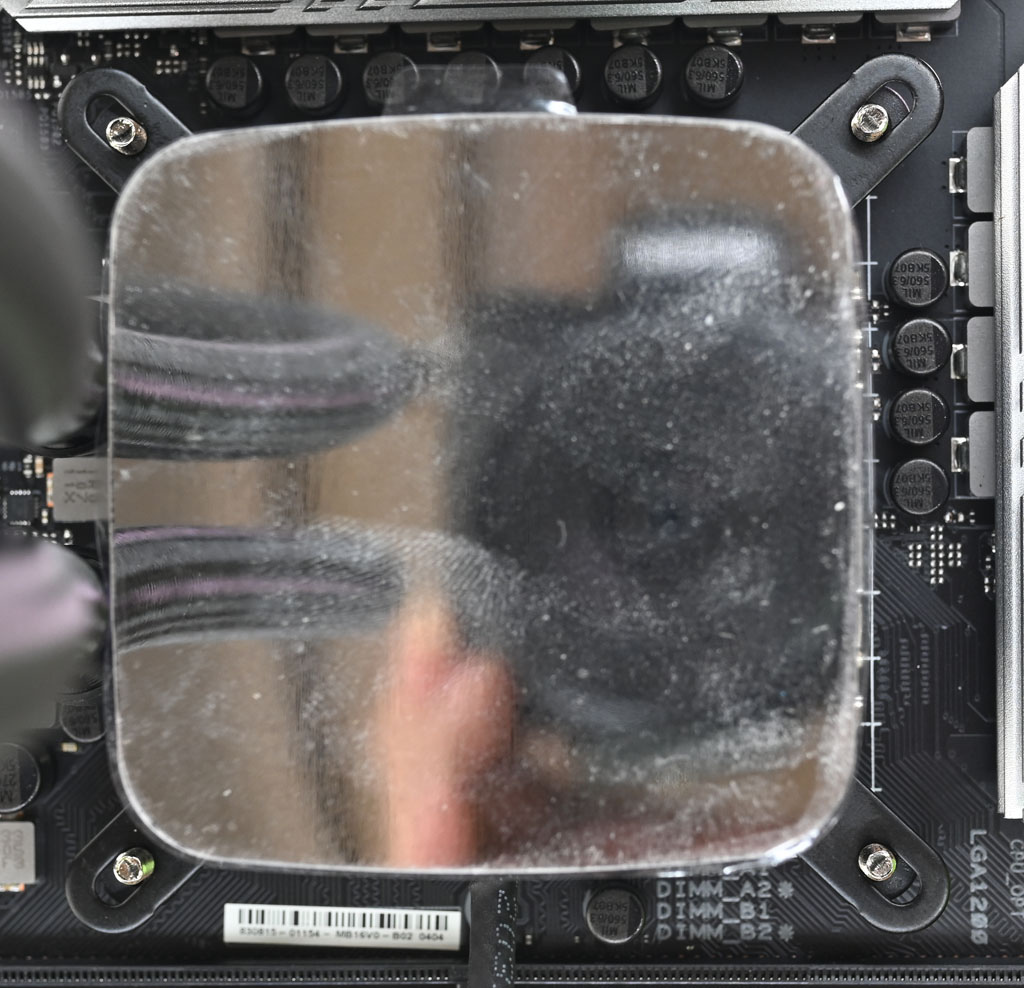

▼鎖上4個手轉彈簧螺帽時，一開始先轉入數圈使其可以固定住，等到4個手轉彈簧螺帽都裝上後，採對角及輪流方式(轉幾圈後就換轉另一個)將4個手轉彈簧螺帽全部鎖到底
▼安裝於LGA1200/115x平台前，將Intel背板及4支LGA1200/115x/1366螺柱組裝成適用LGA1200/115x平台配置

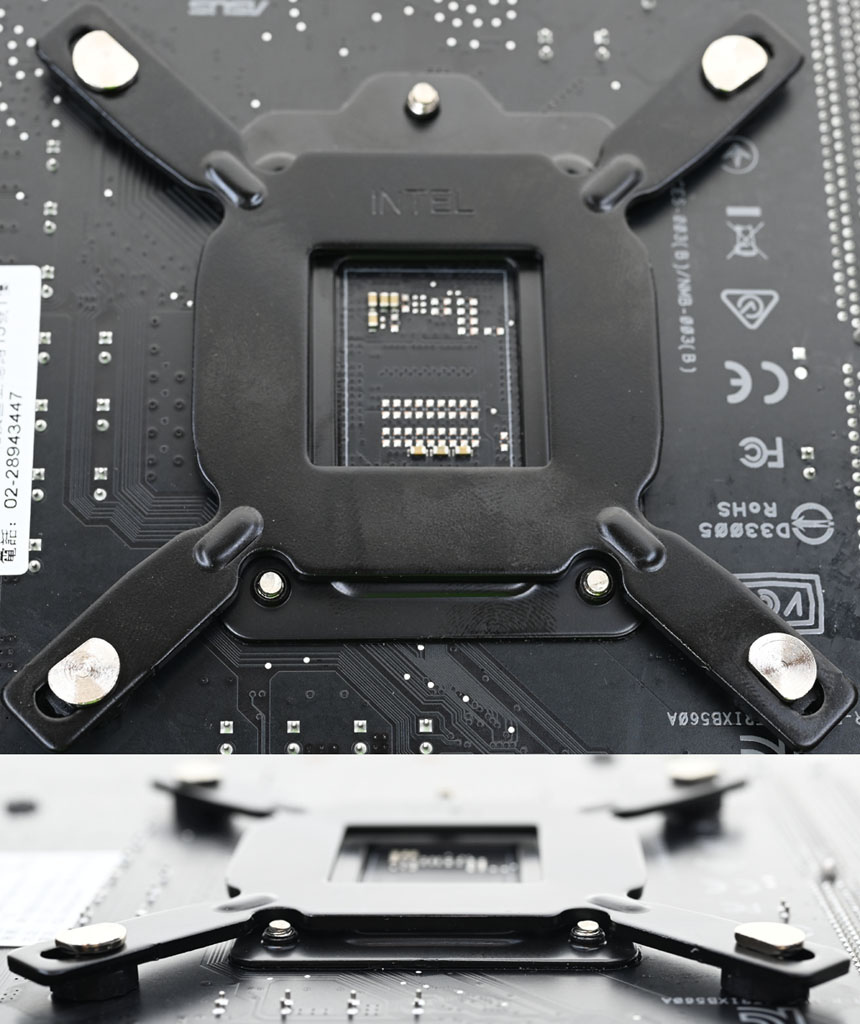

▼安裝於LGA1200/115x平台時，將背板4支圓柱鎖點對準主機板背面散熱器孔位放入(上圖)，並從側面看確認背板是否正確安裝(下圖)

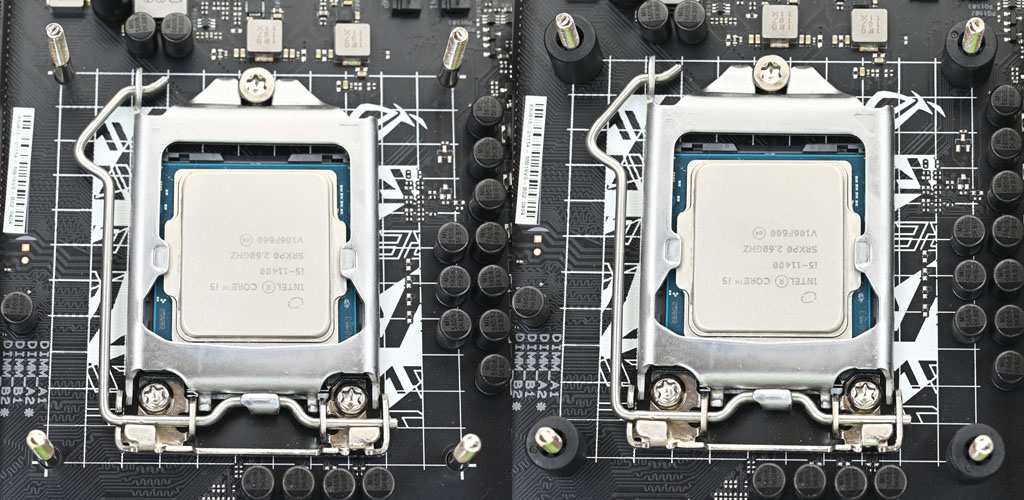

▼背板正確安裝後，主機板正面散熱器孔位會露出4支高度相同的螺柱(左圖)，在4支螺柱套入套管(右圖)
▼安裝前先確認水冷頭的水管接頭不會與主機板上較高的元件(如VRM散熱片)發生干涉。確認完成後取下水冷頭，將處理器表面清潔後塗上散熱膏，注意量不可過多或過少。放上水冷頭前要記得先撕除處理器接觸面保護貼，然後將Intel托架孔洞對準螺柱頂端套入

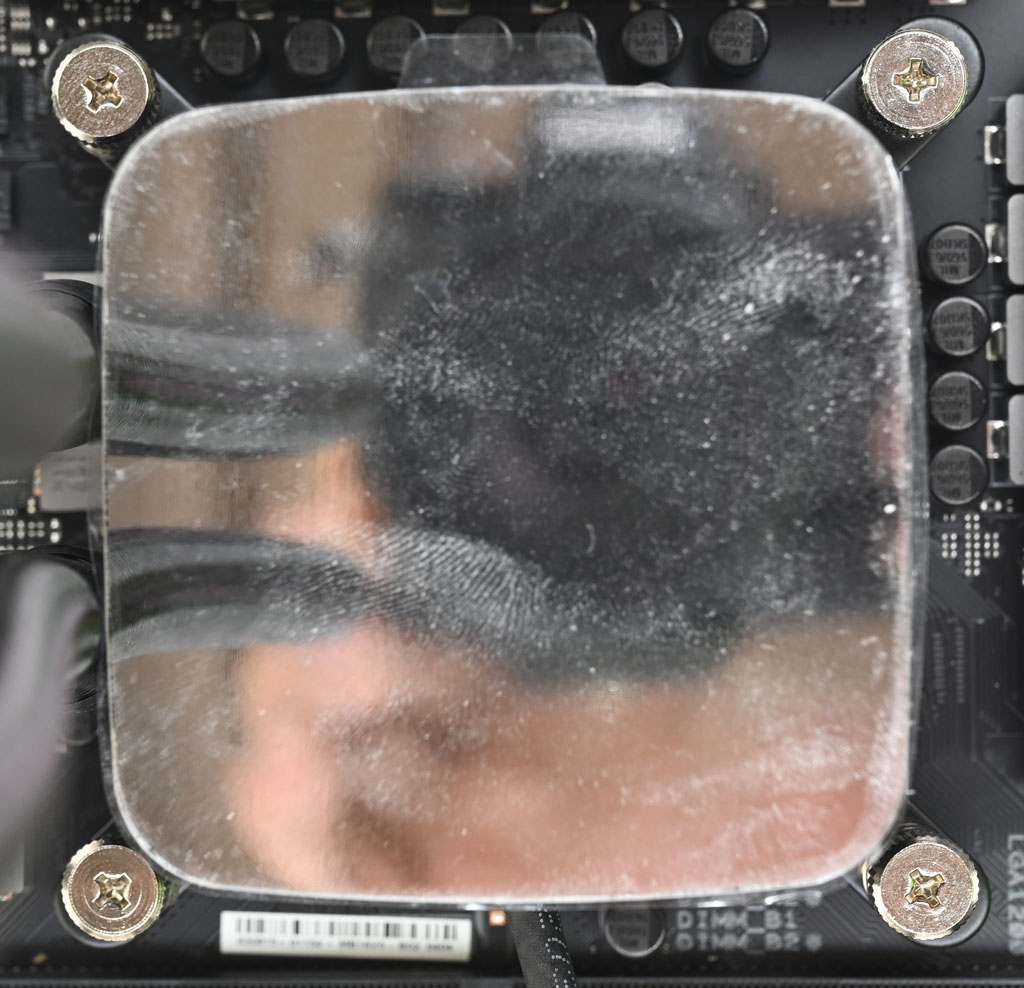

▼鎖上4個手轉彈簧螺帽時，一開始先轉入數圈使其可以固定住，等到4個手轉彈簧螺帽都裝上後，採對角及輪流方式(轉幾圈後就換轉另一個)將4個手轉彈簧螺帽全部鎖到底
▼AMD AM4/AM5螺柱本身已配置套管

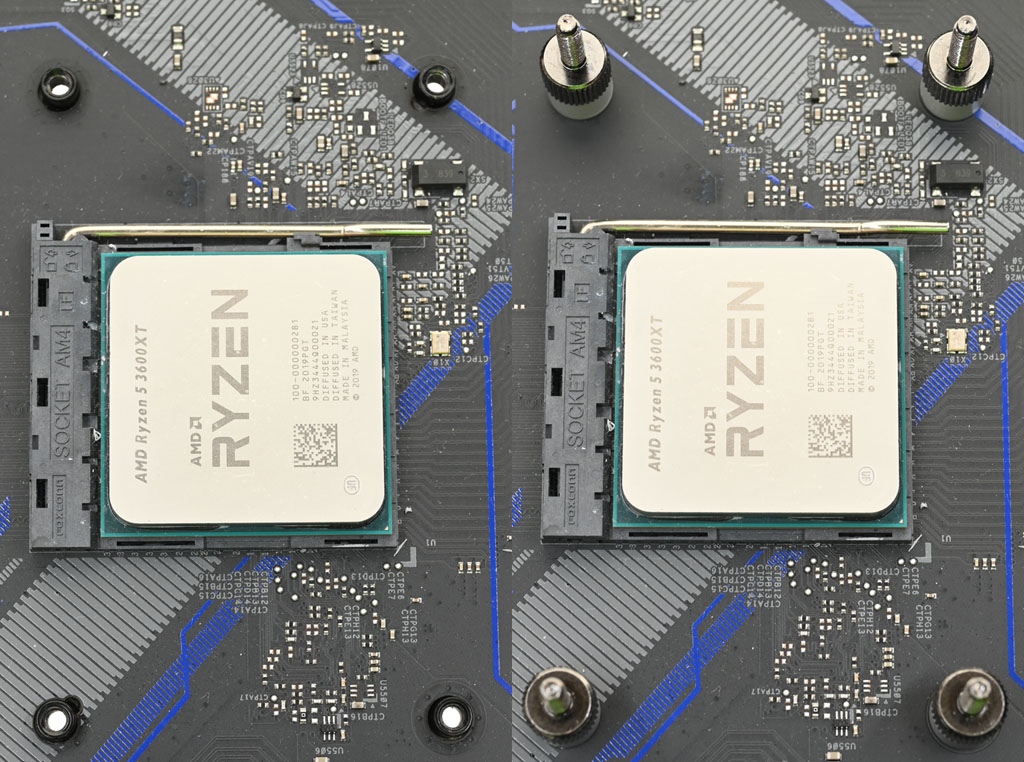

▼安裝於AM4平台時，首先將主機板原裝散熱器托架拆除，只保留原裝散熱器背板(左圖)，將AMD螺柱有套管的那一端鎖進原裝散熱器背板鎖點，將其轉緊到底且不鬆動即可，鎖入後AMD螺柱的套管需平貼於主機板正面(右圖)
▼安裝前先確認水冷頭的水管接頭不會與主機板上較高的元件(如VRM散熱片)發生干涉。確認完成後取下水冷頭，將處理器表面清潔後塗上散熱膏，注意量不可過多或過少。放上水冷頭前要記得先撕除處理器接觸面透明保護貼，然後將AMD托架孔洞對準AMD螺柱頂端套入

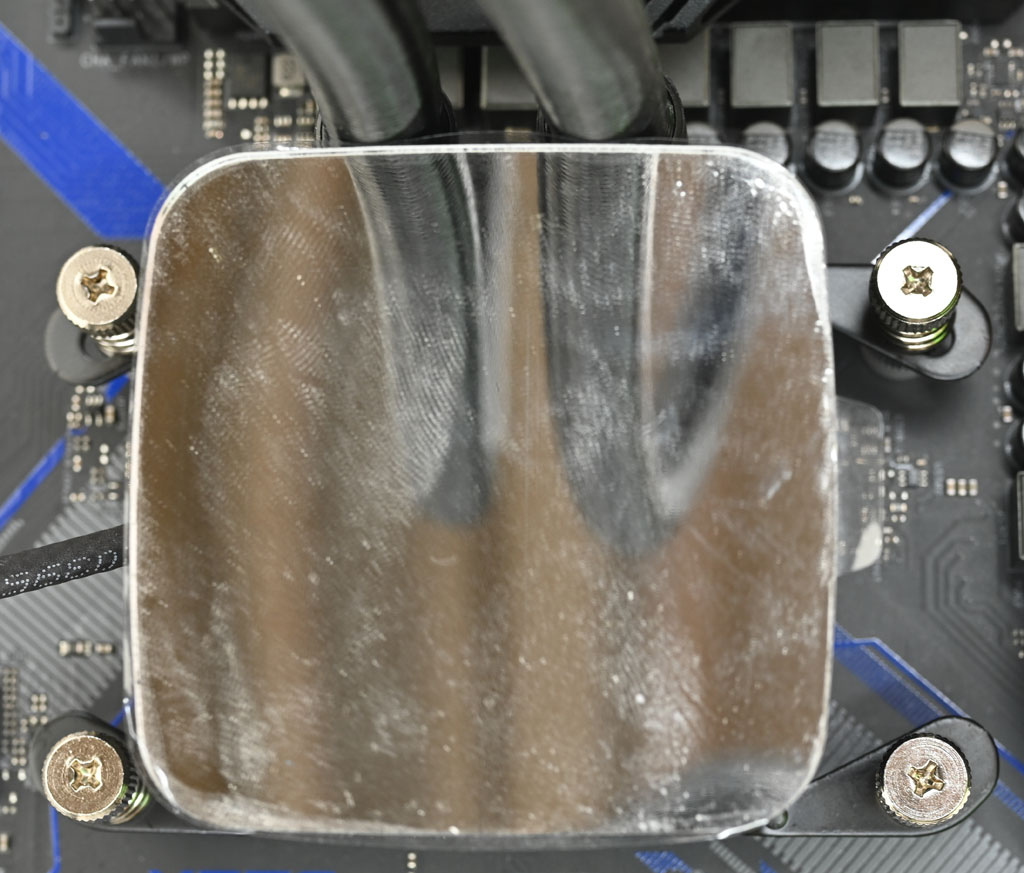

▼鎖上4個手轉彈簧螺帽時，一開始先轉入數圈使其可以固定住，等到4個手轉彈簧螺帽都裝上後，採對角及輪流方式(轉幾圈後就換轉另一個)將4個手轉彈簧螺帽全部鎖到底(下圖)

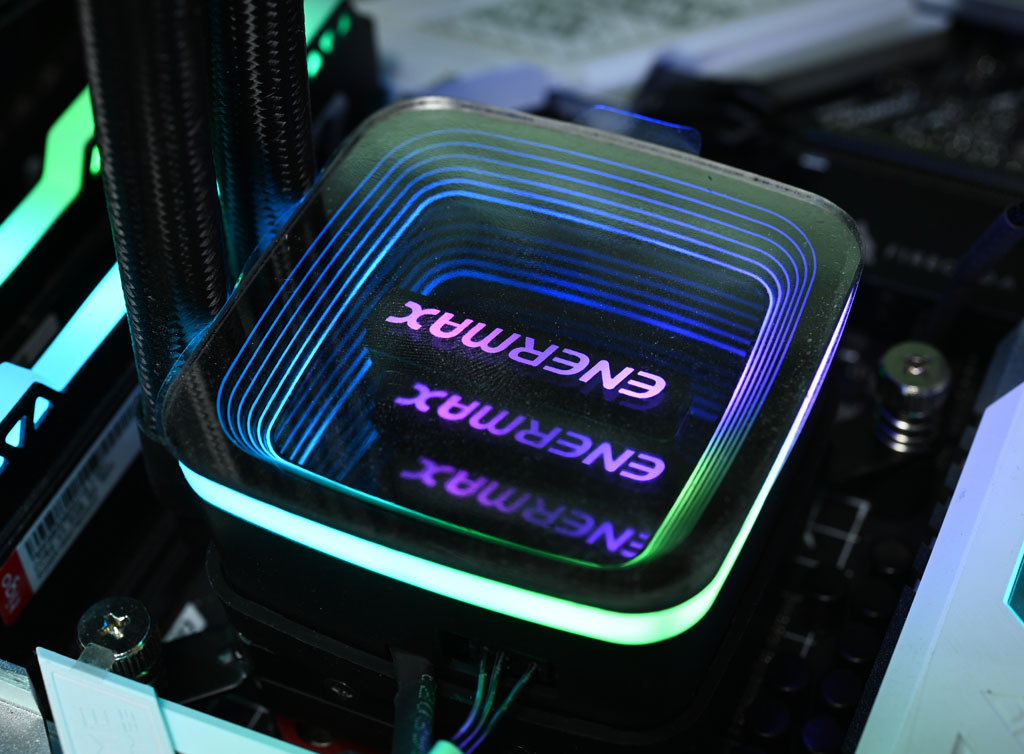

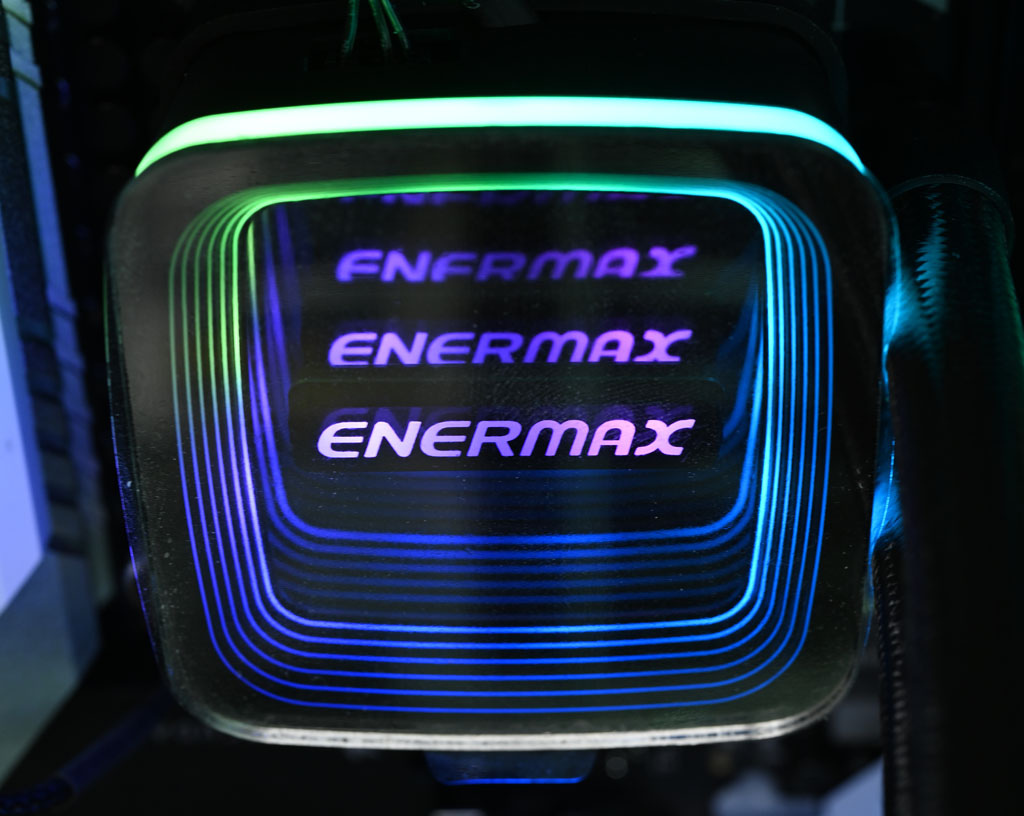

▼水冷頭燈光效果示意圖

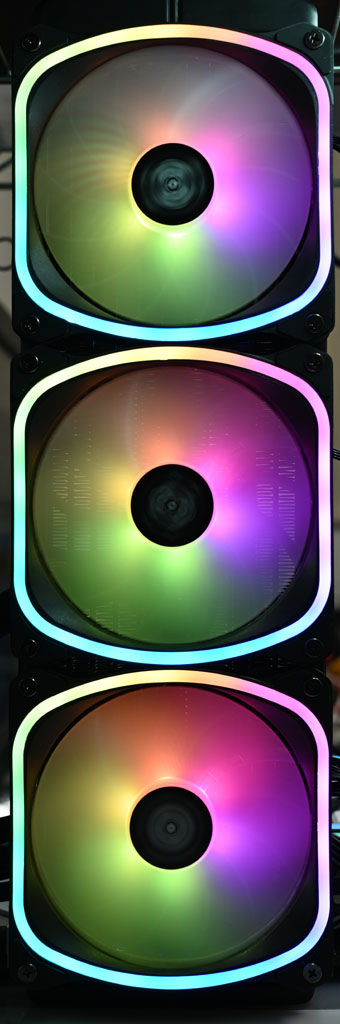

▼風扇燈光效果示意圖
●燈光控制盒上有一個指示燈，指示燈的顏色表示目前控制器的模式，按下”M”鍵可切換控制器模式，亮綠燈是燈效切換模式，亮紅燈是速度調整模式，亮藍燈是亮度調整模式，亮黃燈是所有燈效模式自動循環切換。在不同模式下按下"▲”及”▼”鍵分別會有切換燈效(綠燈)、調整速度(紅燈)、調整亮度(藍燈)的功能
●具備十種燈效模式：幻彩全亮跑馬(彩虹)、幻彩全亮呼吸、幻彩全亮閃爍、幻彩疊加(白/靛/紫/黃/藍/紅/綠/橙8種底色)、幻彩Flow、256種自動變色(白/靛/紫/黃/藍/紅/綠/橙8種底色自動漸變換色，此燈效下長按"▲”鍵3秒固定顏色，長按”▼”鍵3秒解除固定顏色)、幻彩雷達、單色疊加(紅色)、單色疊加(綠色)、單色疊加(藍色)。長按”▼”鍵3秒會回到預設幻彩全亮跑馬(彩虹)
●於任意模式下，長按”M”鍵可關閉燈光，關燈下長按”M”鍵會回到上次關燈前的燈效
▼按下”M”鍵切換至綠燈，為燈效切換模式，按下"▲”及”▼”鍵可切換燈效模式
▼按下”M”鍵切換至紅燈，為速度調整模式，按下"▲”及”▼”鍵可調整速度
▼按下”M”鍵切換至藍燈，為亮度調整模式，按下"▲”及”▼”鍵可調整亮度
以下進行上機測試，LGA1700測試平台配置如下：
主機板：ASUS ROG STRIX Z690-A GAMING WIFI D4
處理器：INTEL CORE i7-12700K
處理器扣具：THERMALRIGHT LGA17XX-BCF改裝扣具
記憶體：tigo X3 DDR4-3600 8GB * 2
作業系統碟：Seagate FireCuda 530 1TB散熱片版
電源供應器：EVGA 1000 G6
CPU風扇溫控模式採用主機板預設值
攝影相機離風扇葉片30公分，噪音計麥克風放在風扇外框邊緣處，影片前幾秒是待機狀態運作聲音，之後是高負載運作狀態運作聲音

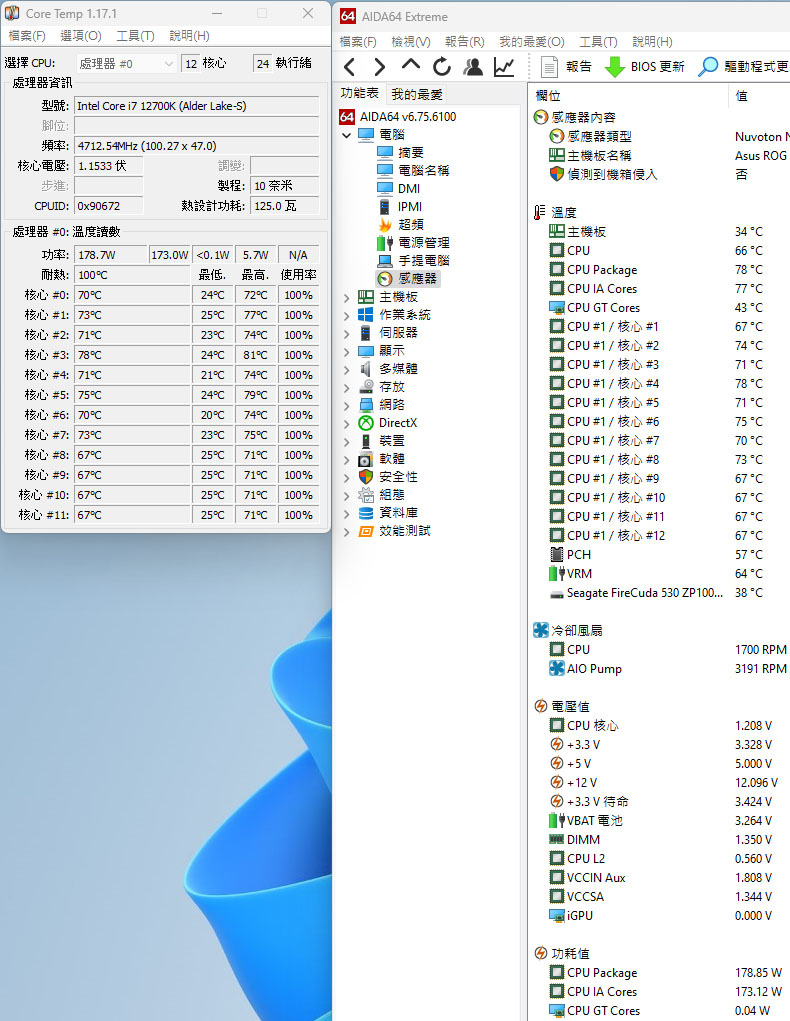

▼高負載下CORE TEMP及AIDA64感測器畫面

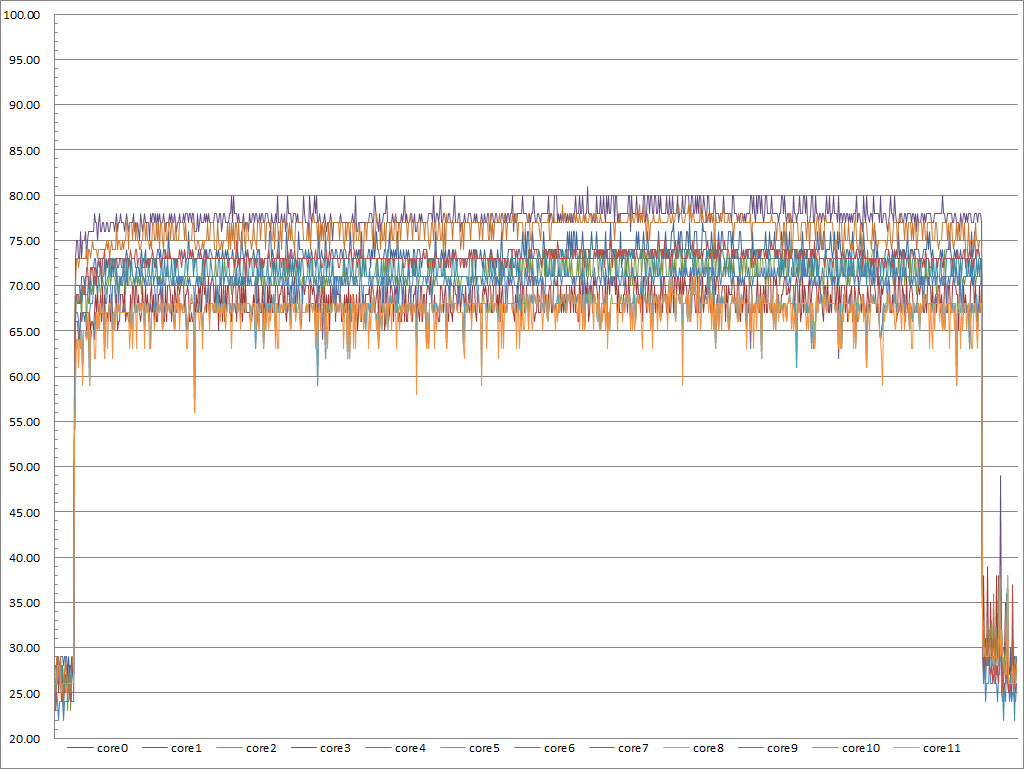

▼高負載運作30分鐘溫度記錄圖
▼待機狀態(前12秒)及高負載運作狀態(13秒後)運作聲音
結論：
ENERMAX AQUAFUSION ADV 360支援Intel LGA1700及AMD AM5平台，銅製處理器接觸面採用CCI中央入水及SCT並聯水道設計，更有效帶走CPU熱量。水冷頭雙腔室設計隔離熱源與幫浦，幫浦採用陶瓷軸承，維持低運作噪音並提高耐用性。360mm全鋁合金水冷排搭配3個ENERMAX SquA RGB ADV四線式PWM轉速控制120mm風扇，提供最佳化風扇散熱性能。風扇外框附帶防震橡膠墊，減小共振產生的噪音。水冷頭Aurabelt環狀發光條、鏡面RGB無限反射面板及水冷排風扇支援各品牌主機板RGB連動控制，也可以使用內附燈光控制盒切換10種預設燈效，並可控制顏色、亮度及速度
報告完畢，謝謝收看
