LIAN LI聯力LANCOOL 216 RGB機殼特色:
●左側配置透明無打孔強化玻璃
●具備水冷模式及空冷模式2種安裝方式,可依照散熱配置進行調整及最佳化
●正面/頂部/背面/電源艙隔板/擴充槽後方均有安裝風扇的位置,提供最多10顆120mm風扇安裝空間。正面預裝2個160mm ARGB PWM風扇,後方預裝1個140mm PWM風扇。正面及頂部可安裝360mm一體式水冷散熱排
●支援E-ATX(280mm以下)主機板及392mm長度顯示卡
●正面/左側下方/頂部配置大面積金屬網孔板,底部電源進氣口配置後抽式過濾網
●配置7個無支架標準擴充槽,不用擔心介面卡連接埠會被阻擋,採用活動式設計,可對應水平安裝或垂直安裝
●前置I/O面板提供2個USB3.2 Gen1 Type-A及1個USB3.2 Gen2 Type-C,可選擇安裝在正面頂部或是左側邊下方
●燈光/風扇擴充板提供4個3pin ARGB插針及6個風扇4pin插針,燈光能與支援ARGB主機板連動控制,風扇可經主機板PWM信號連動控制,並回傳第一個風扇的轉速
●下方抽取式硬碟架安裝位置可2段調整,可安裝2顆3.5吋硬碟及2顆2.5吋SSD
●底板背面有2個活動式固定架,可安裝2個2.5吋SSD
●電源艙頂部隔板不安裝風扇/水冷排時,可安裝2個2.5吋SSD(顯示卡垂直安裝時可安裝1個2.5吋SSD)
●3種可選購配件:ARGB控制器及USB埠模組(LAN216-1)可在正面面板左側邊下方安裝ARGB燈光控制器和2個USB3.2 Gen1 Type-A埠;正面磁吸過濾網(LAN216-2)採用磁吸方式固定在前面板和前風扇之間,強化灰塵過濾能力;PCIE延長線(PW-PCI-420),於顯示卡垂直安裝時使用,支援Gen4.0傳輸,長度200mm

LIAN LI聯力LANCOOL 216 RGB機殼規格:
型號:LAN216R-X
本體尺寸(DxWxH):480.9x235x491.7mm
可安裝主機板種類:E-ATX(280mm以下)、ATX、Micro-ATX、Mini-ITX
前置I/O埠:2個USB3.2 Gen1 Type-A、1個USB3.2 Gen2 Type-C、4極耳機麥克風3.5mm
下方抽取式硬碟架3.5吋安裝空間:2個
下方抽取式硬碟架2.5吋安裝空間:2個
底板活動式固定架2.5吋安裝空間:2個
電源艙頂部2.5吋安裝空間:2個
擴充槽:7個
正面風扇安裝空間:3個120mm/2個140mm/2個160mm(預裝2個160mm ARGB PWM風扇)
頂部風扇安裝空間:3個120mm/2個140mm
後方風扇安裝空間:1個120mm/140mm(預裝1個140mm PWM風扇)
電源艙頂部風扇安裝空間:2個120mm/140mm(空冷模式)
後方擴充槽風扇支架:1個120mm
過濾網:正面/左側下方/頂部金屬網孔板,底部後抽式過濾網
可安裝CPU散熱器高度:最大180.5mm
可安裝顯示卡長度:最大392mm
可安裝電源供應器長度:最大220mm
正面可安裝水冷排尺寸:240/280/360mm
頂部可安裝水冷排尺寸:240/280/360mm
電源艙頂部可安裝水冷排尺寸:240mm
160mm ARGB PWM風扇規格:轉速500-1600RPM,風量118.85CFM,靜壓3.10毫米水柱
140mm PWM風扇規格:轉速200-1800RPM,風量81.3CFM,靜壓2.4毫米水柱

▼此面外箱有商標、外觀單線圖、產品名稱、RGB字樣


▼此面外箱有商標、外觀單線圖、產品名稱、RGB字樣


▼外箱左/右兩側有提把開口、產品名稱、運輸注意標誌、商標、條碼、顏色標示、官方網址、產地、加州65號法案警示

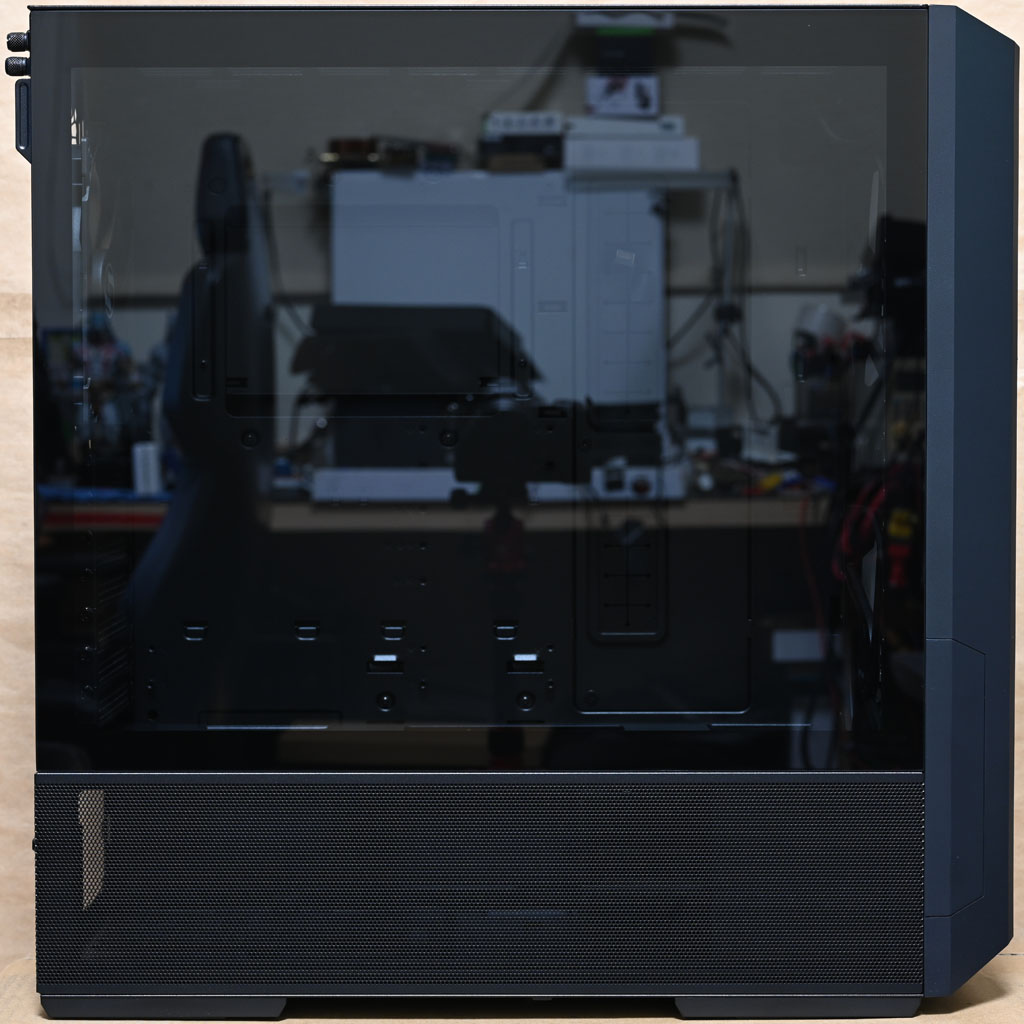

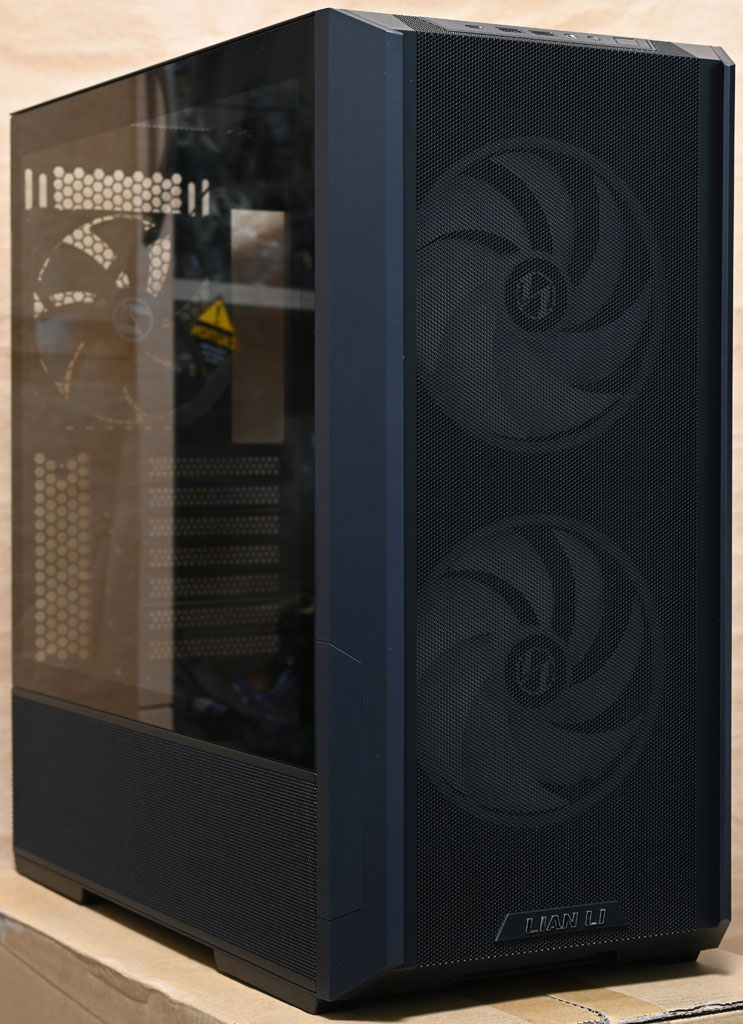

▼機殼正面及左側下方配置金屬網孔板,左側上方配置強化玻璃側板

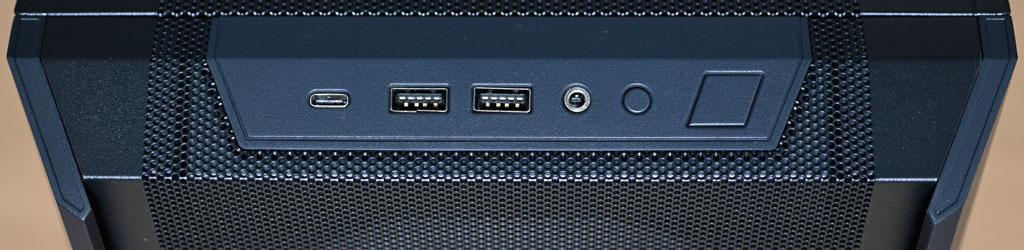

▼位於正面頂部的橫置式前置I/O埠及按鈕,由左至右分別是1個USB3.2 Gen2 Type-C、2個USB3.2 Gen1 Type-A、4極耳機麥克風插座、重置按鈕、電源按鈕

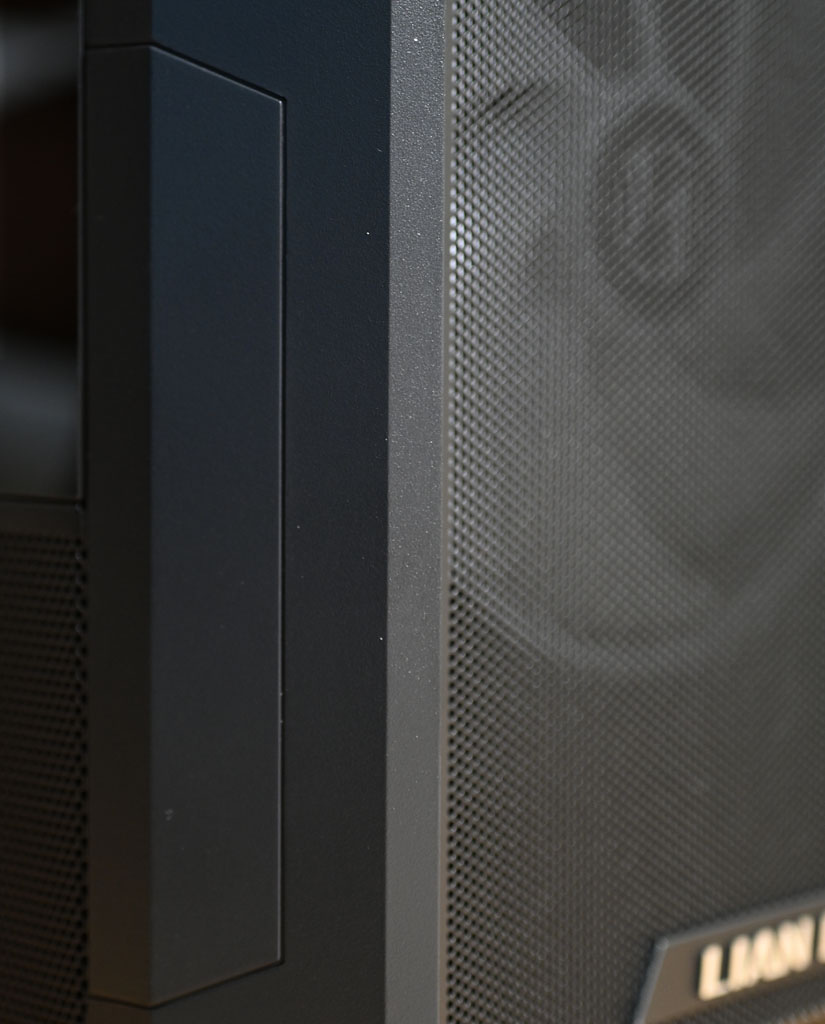

▼正面面板左側邊下方有預留位置,可將正面頂部的前置I/O埠及按鈕移到這裡,或是用來安裝選購的ARGB控制器及USB埠模組(LAN216-1)

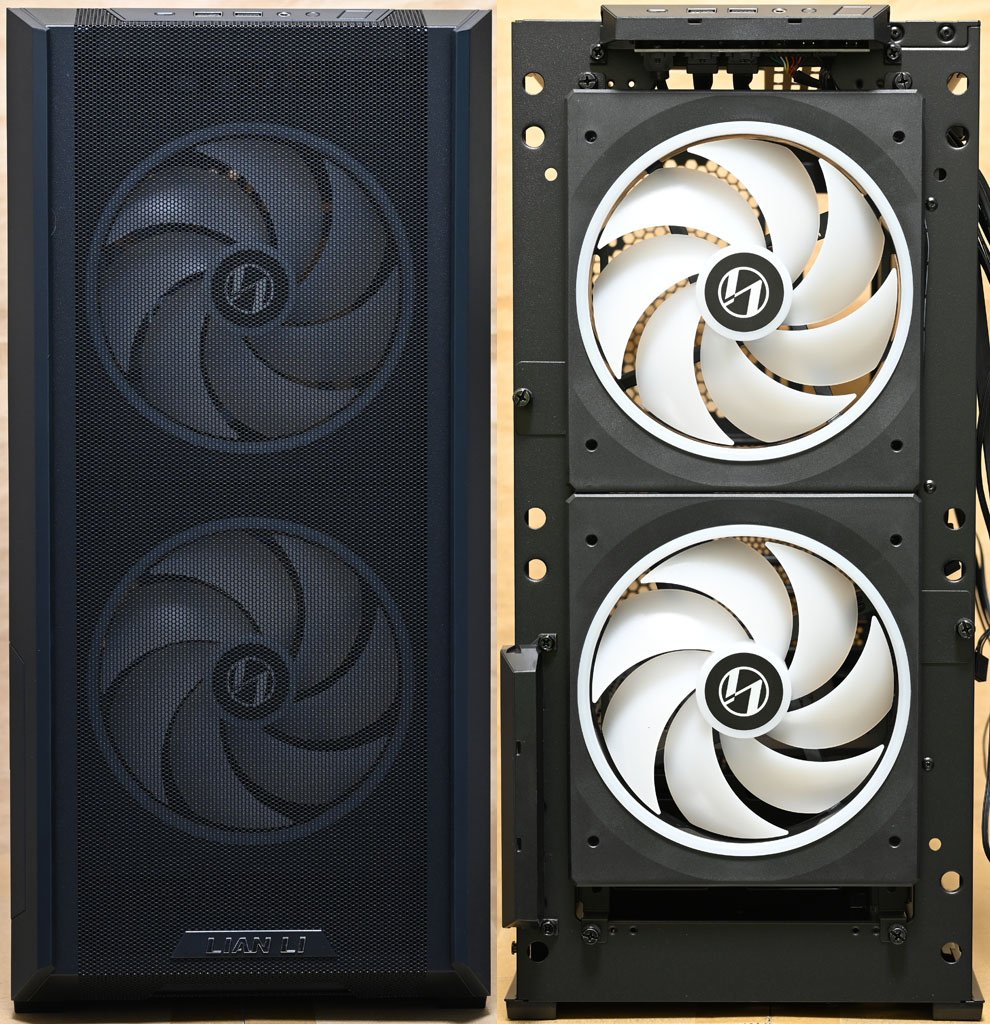

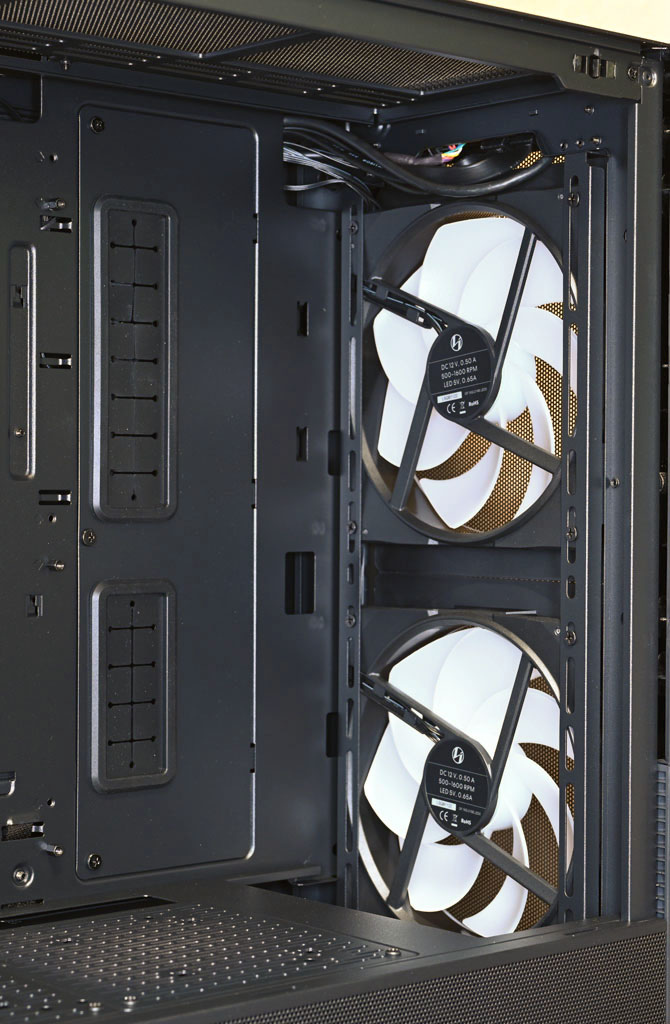

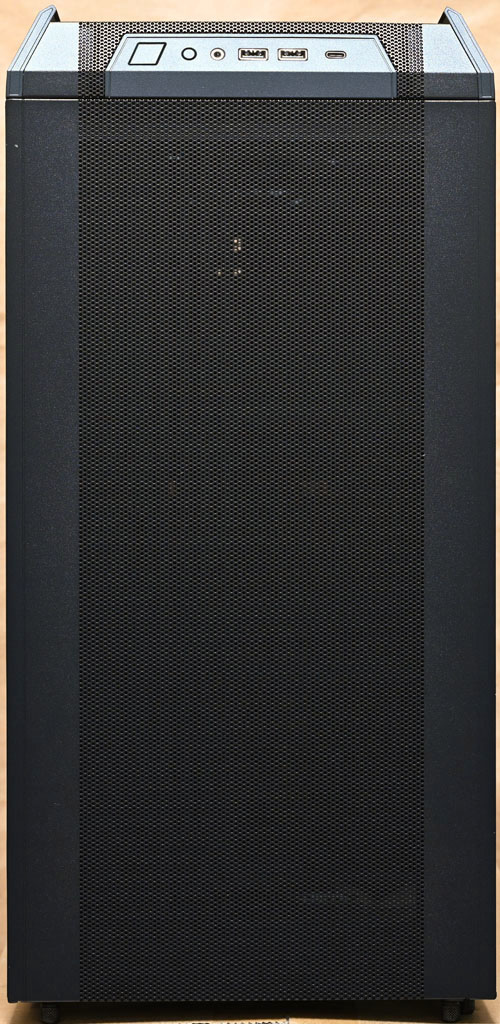

▼正面配置金屬網孔板,可過濾較大灰塵及異物,下方有商標。正面預裝2顆160mm ARGB PWM風扇


▼正面面板結構,若沒有要更換前置I/O位置、拆卸/更換風扇、加裝選購ARGB控制器及USB埠模組(LAN216-1)或正面磁吸過濾網(LAN216-2)時,可以不用拆卸正面面板

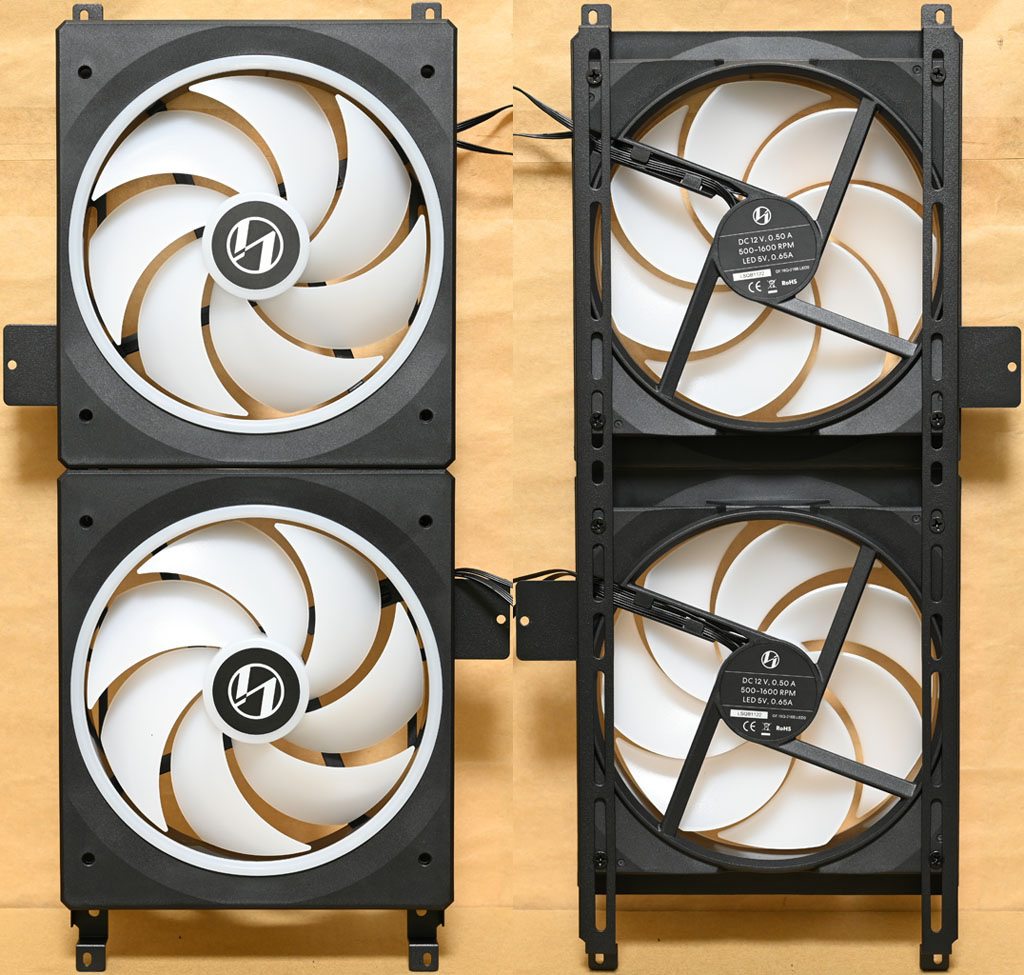

▼鬆開正面固定架6顆手轉螺絲,可取下正面固定架及2顆160mm風扇

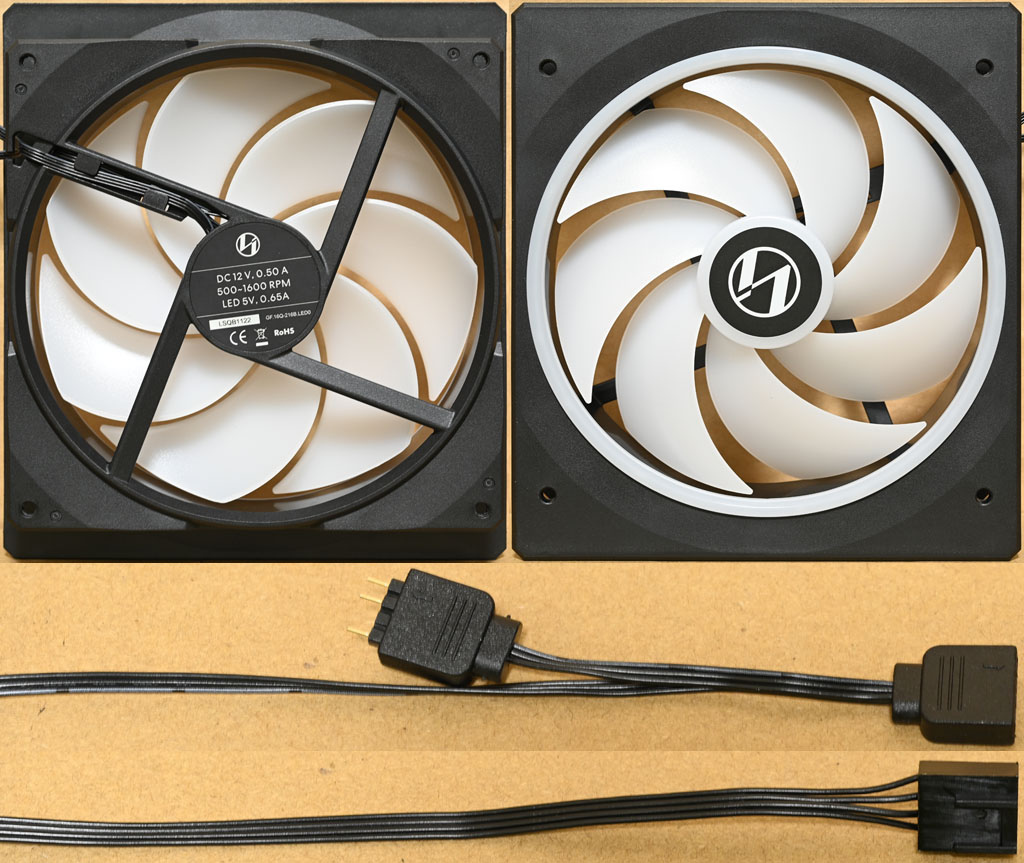

▼160mm ARGB PWM風扇,特規長方形外框中央貼紙有商標、風扇電壓/電流、轉速、LED電壓/電流、型號、認證標誌,乳白色扇葉軸心有商標貼紙,外框有環狀乳白色發光區域。LED供電為3pin ARGB母頭及串接用公頭,風扇供電為4pin PWM接頭


▼正面固定架對應正面框架上的內側/中間/外側鎖點,共有3種安裝模式。安裝160mm風扇時,使用外側鎖點

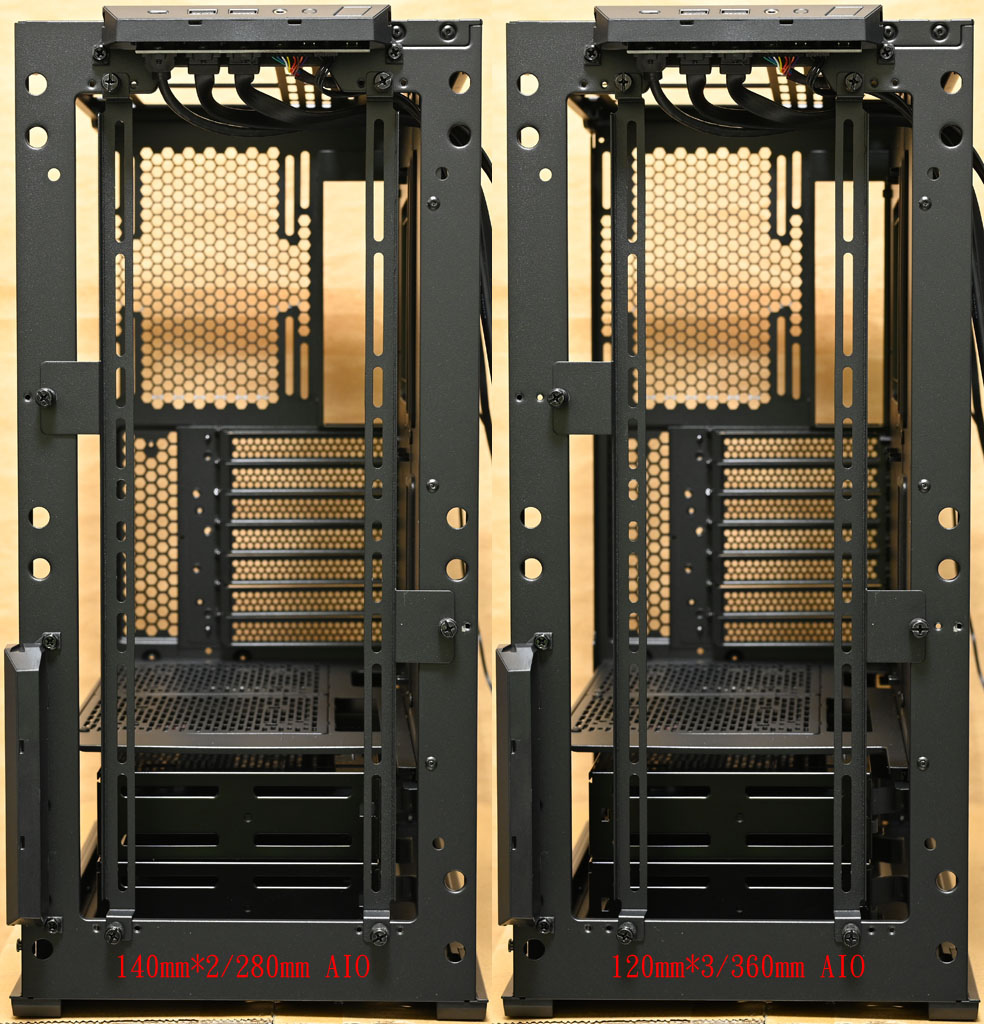

▼若要安裝140mm風扇或280mm水冷排,使用中間的鎖點;若要安裝120mm風扇或240mm/360mm水冷排,使用內側的鎖點

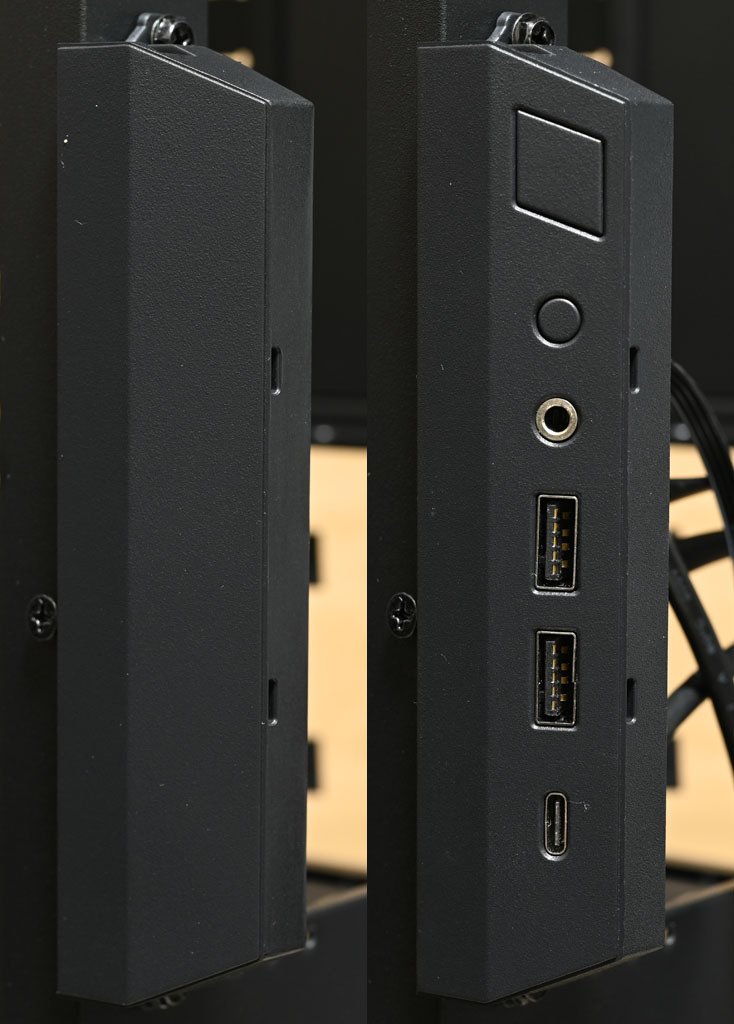

▼取下正面面板左側邊下方預留位置外蓋後,鬆開正面頂部的前置I/O埠及按鈕的固定螺絲,移到這裡安裝,然後把外蓋裝回正面頂部,就可以把前置I/O埠及按鈕從正面頂端改到左側邊下方


▼機殼背面右上網狀通風口配置長條形固定孔,可安裝1個120mm/140mm風扇


▼機殼背面上方有頂部金屬網孔板固定手轉螺絲(黃色箭頭)及左側側板固定手轉螺絲(紅色箭頭)

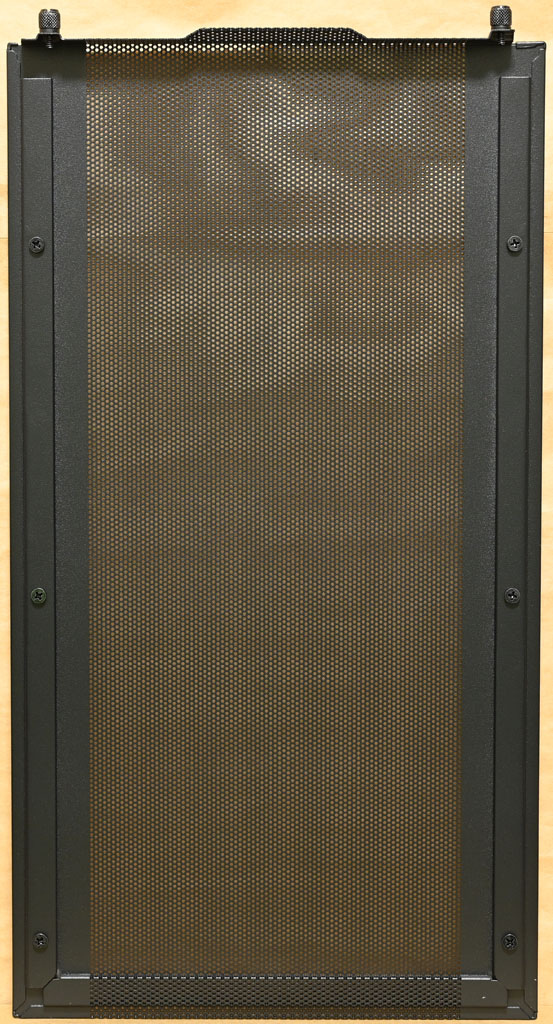

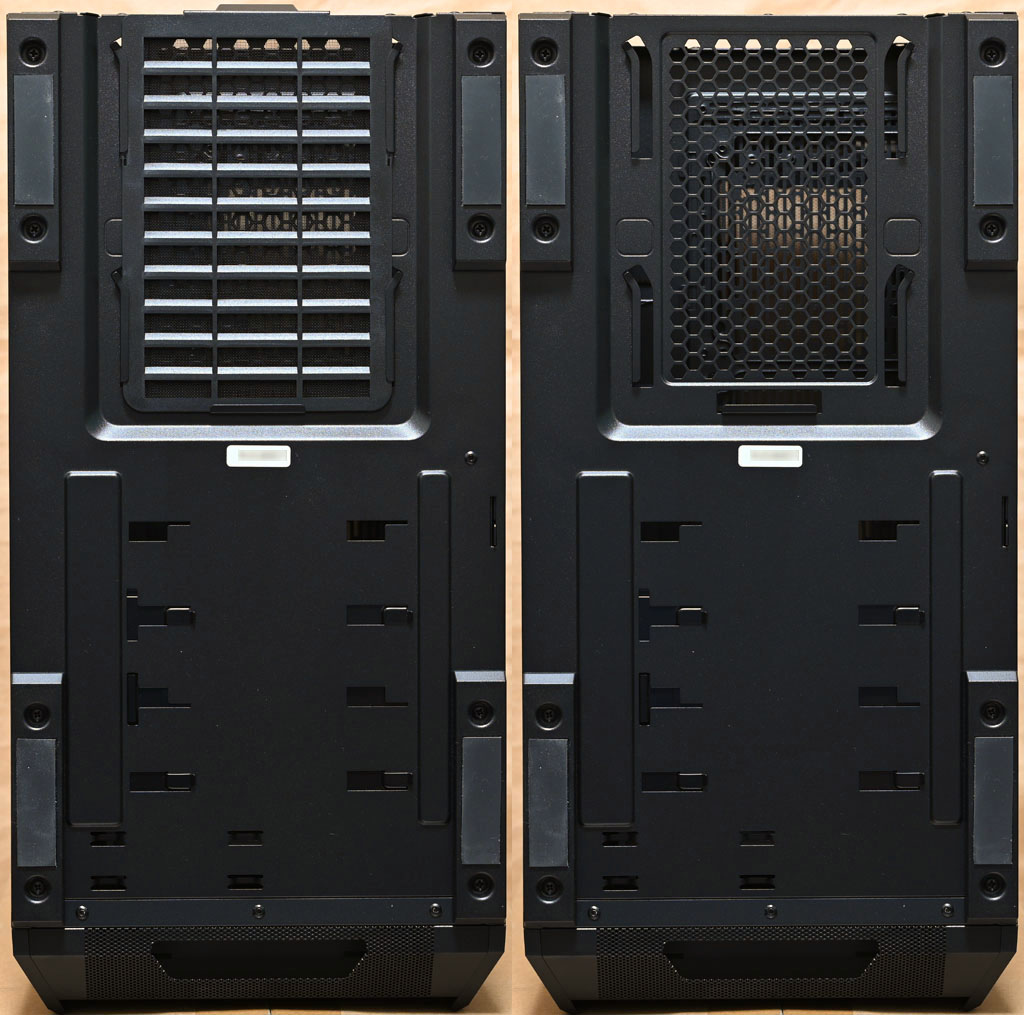

▼頂部金屬網孔板可過濾較大灰塵及異物,鬆開固定手轉螺絲後,往後滑動即可取下


▼頂部金屬網孔板背面


▼取下頂部金屬網孔板後,可看到頂部固定架,鬆開2顆固定螺絲(紅色箭頭處),可以從機殼結構取下固定架,方便安裝風扇/水冷排及機殼內部硬體


▼頂部固定架有2個線路固定點及穿線開口(紅框),並與右側面整線開口互通,方便走線及整理


▼若頂部固定架只安裝2個120mm/140mm風扇或240/280mm水冷排時,可在前端安裝配件隨附的密封隔板(紅框),確保散熱氣流可以集中從風扇/水冷排通過


▼頂部固定架配置長條形固定孔,可安裝3個120mm或2個140mm風扇,水冷排可裝到360mm


▼機殼底部腳座有防滑墊,底部電源進氣口配置後抽式過濾網


▼左側配置卡榫固定式強化玻璃側板,在後方頂端使用1顆防掉落手轉螺絲固定,鬆開手轉螺絲後,從把手施力向外拉出,就可拆卸側板

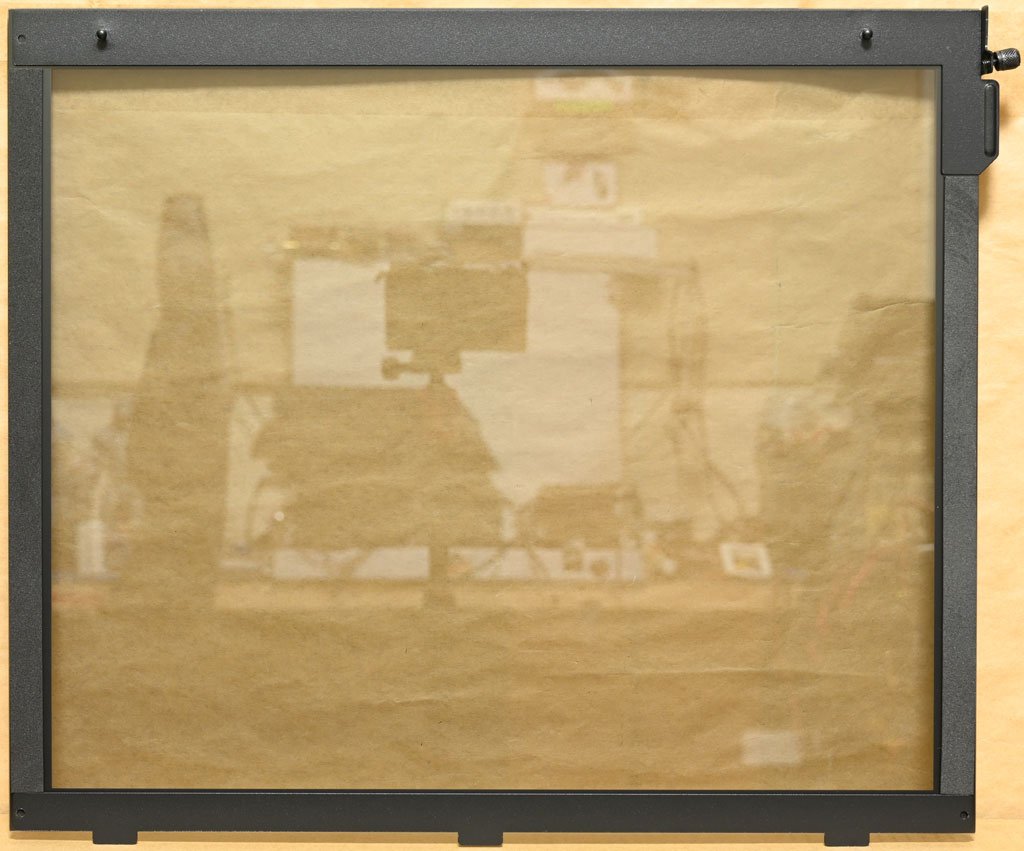

▼強化玻璃側板背面上側/下側雖有金屬條,取放時仍需注意避免直接撞擊強化玻璃角落及邊緣

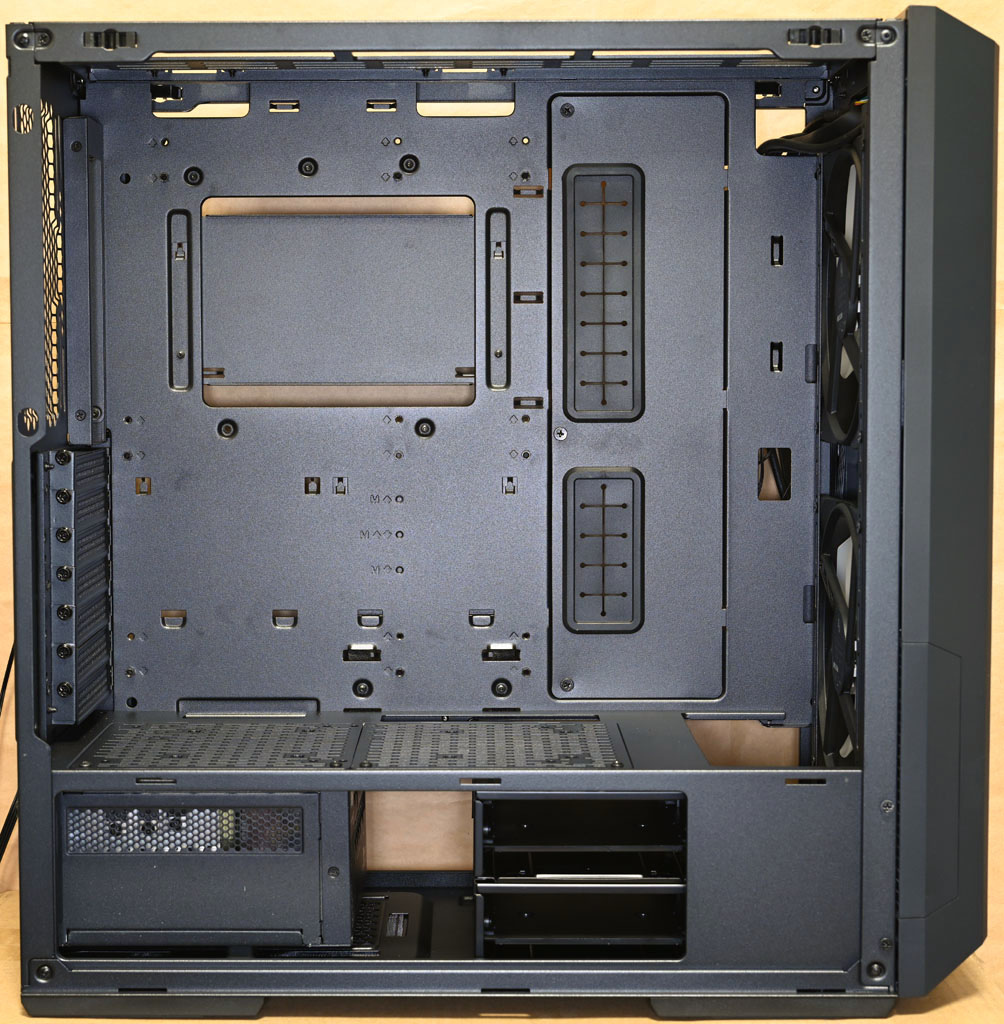

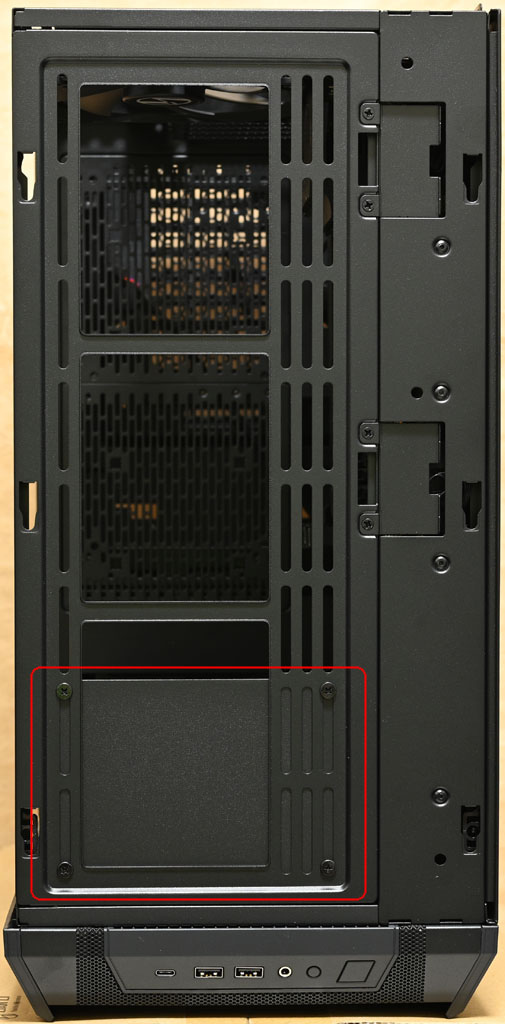

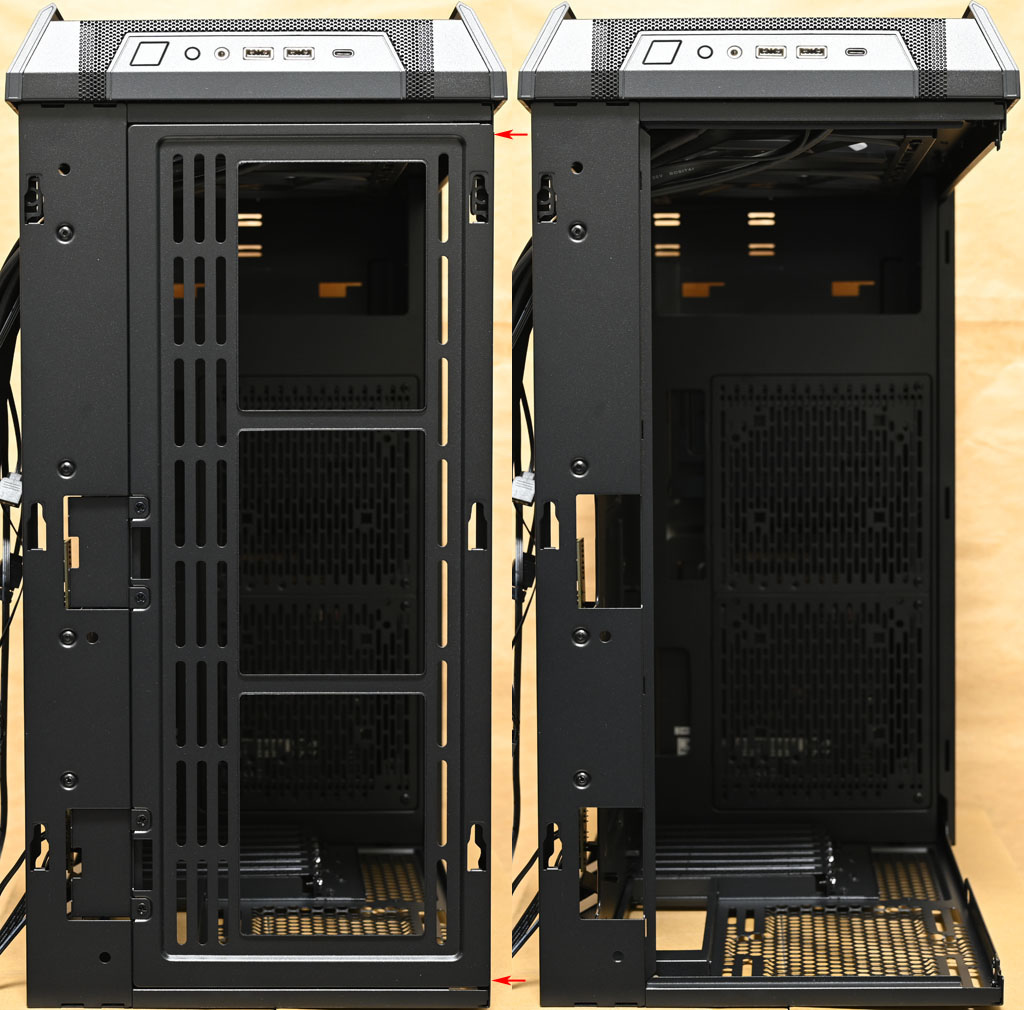

▼機殼左側面下方配置金屬網孔板,可過濾較大灰塵及異物。主機板/介面卡安裝區與電源艙採隔離設計,底板頂端有3個穿線開孔,底板前端2個大穿線開孔有護套

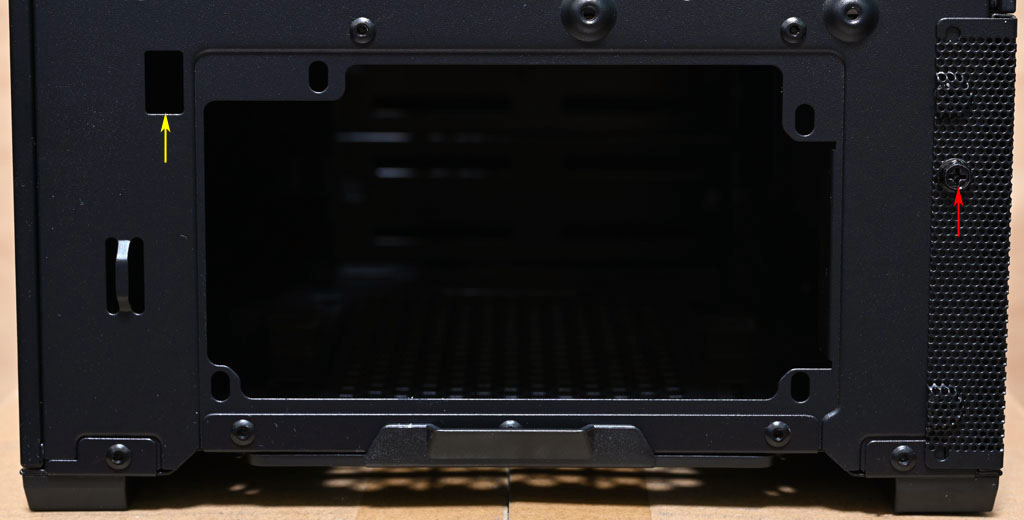

▼背面下方電源供應器安裝位置僅提供單一方向安裝螺絲孔,左邊有擴充槽風扇穿線孔(黃色箭頭),右邊有左側面下方金屬網孔板固定螺絲(紅色箭頭)


▼鬆開固定螺絲後,可往後滑動取下左側面下方金屬網孔板。因為左側面下方金屬網孔板的上方同時也是左側強化玻璃側板下方卡榫固定點,拆裝前要先取下左側強化玻璃側板,裝回時也要注意是否安裝正確牢固

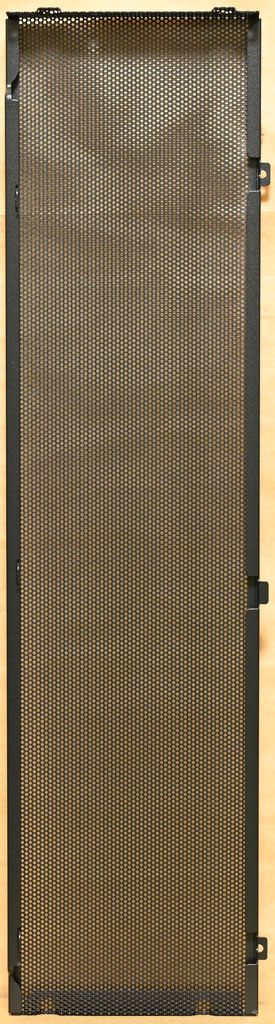

▼左側面下方金屬網孔板背面


▼底板前端空間配置圖,頂部前置I/O埠及按鈕的線路使用底板角落的穿線孔

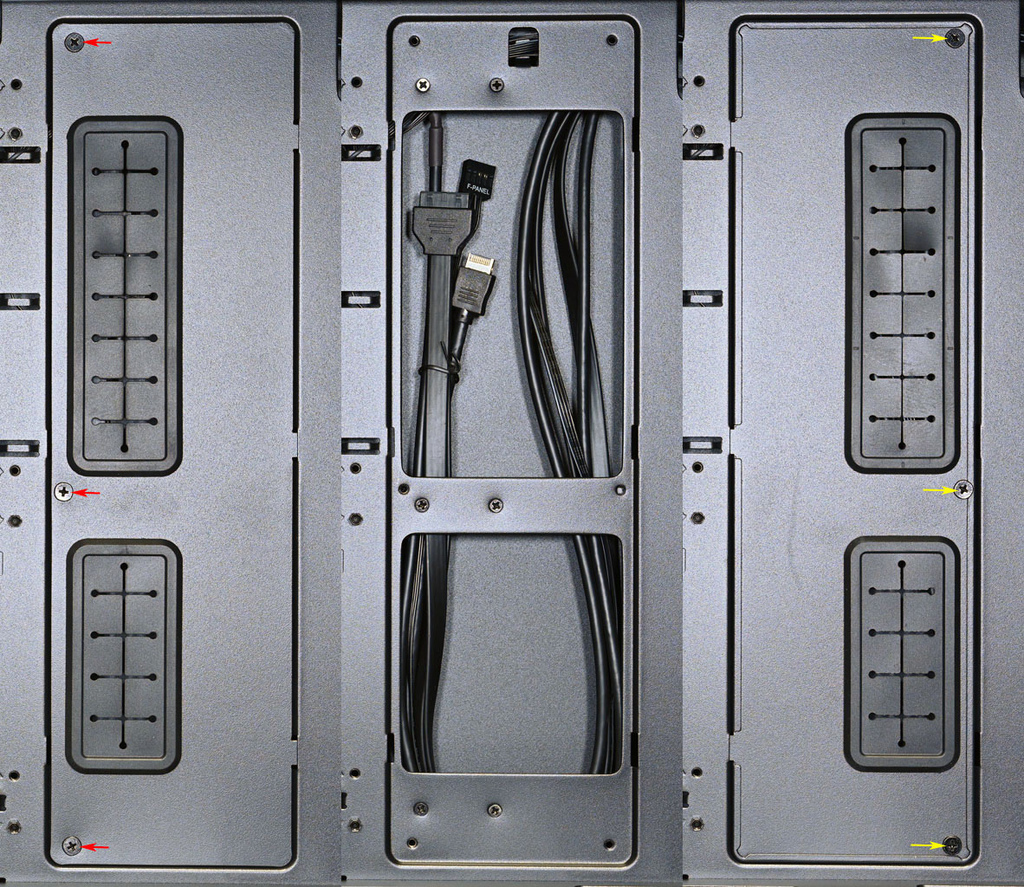

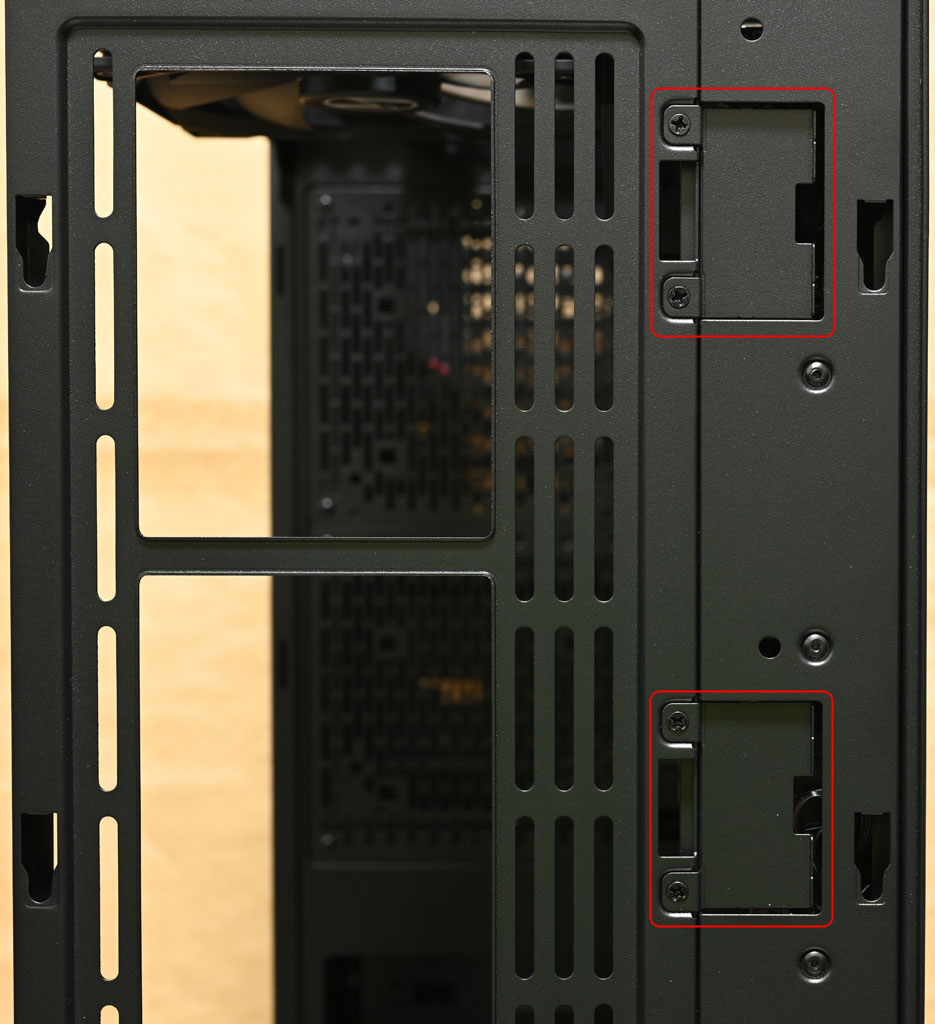

▼安裝E-ATX主機板時,底板前端帶護套的大穿線開孔需改變前後位置。鬆開固定螺絲(紅色箭頭),取下穿線開口蓋板,水平翻轉後先插入另一側的卡榫開口,定位後重新鎖上固定螺絲(黃色箭頭)

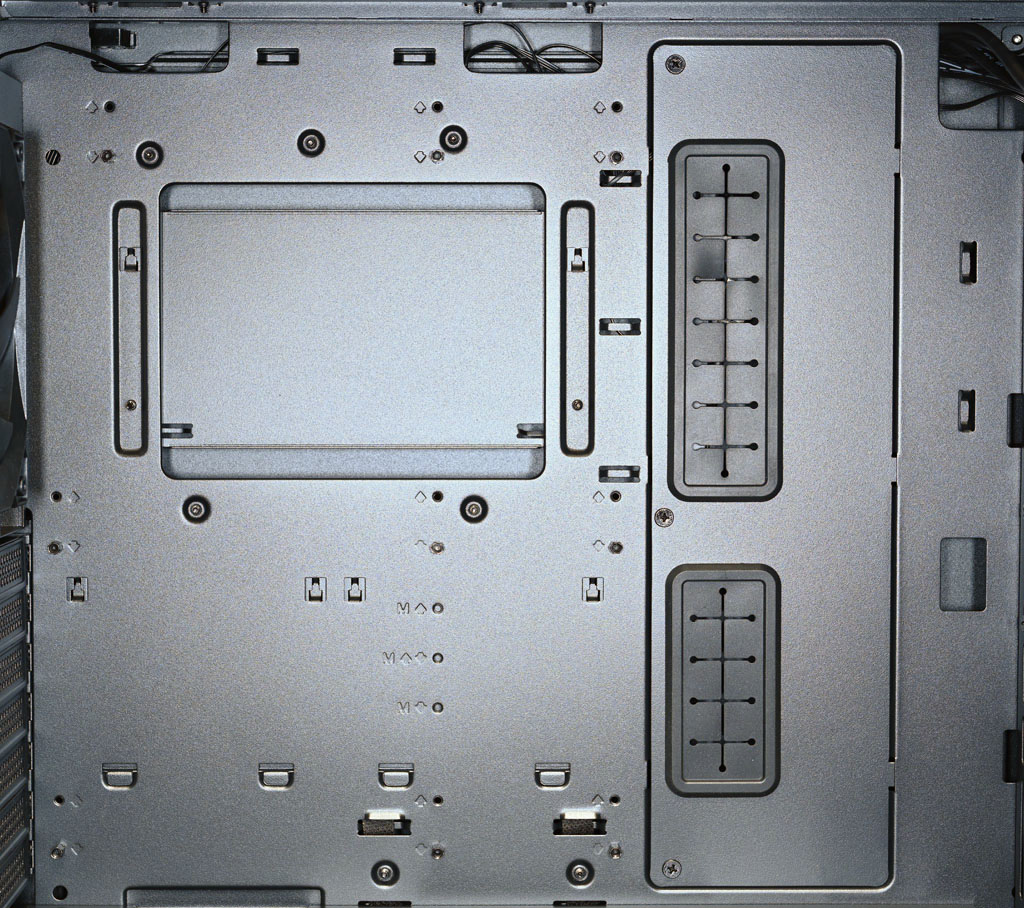

▼主機板具備風冷模式/水冷模式2種安裝方式,底板銅柱鎖點有分成向上箭頭(空冷模式)與向下箭頭(水冷模式),銅柱預設安裝在向下箭頭(水冷模式)鎖點,標記M的鎖點為Micro-ATX用

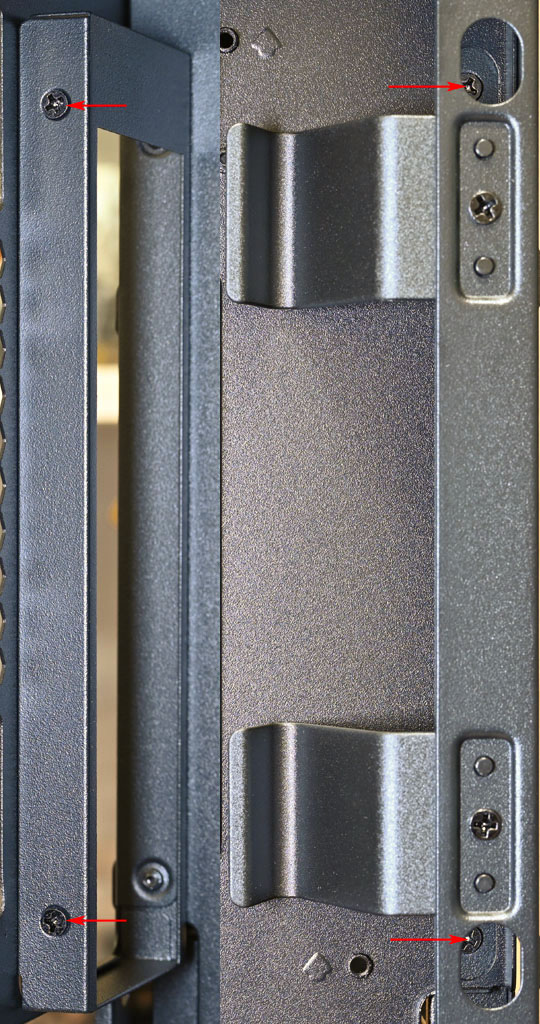

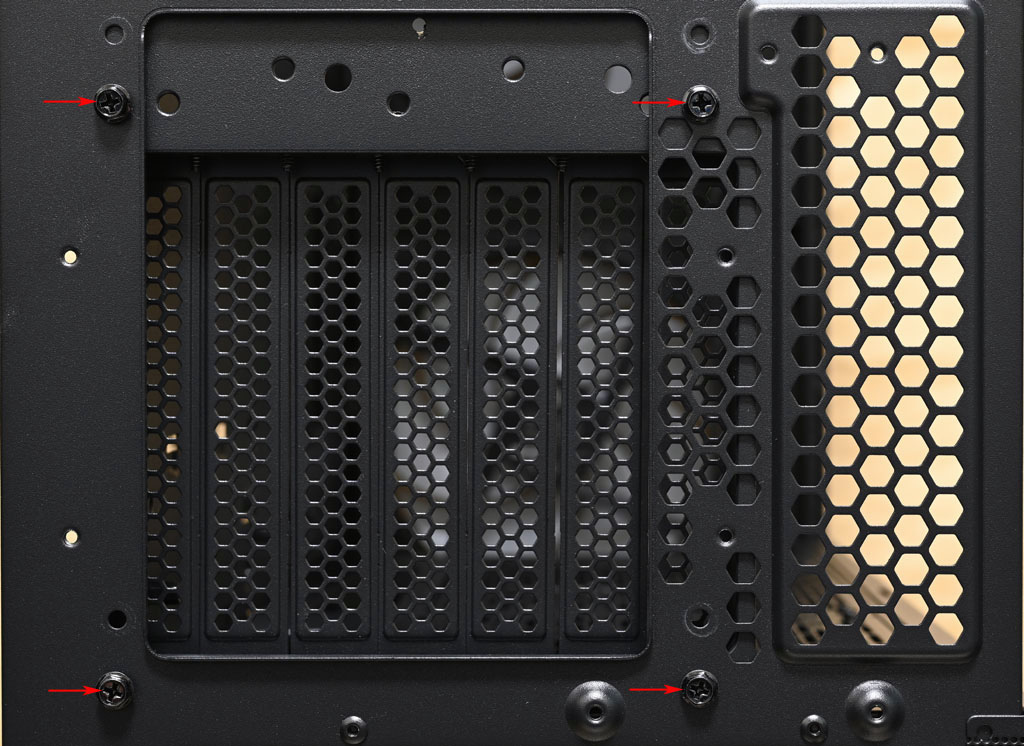

▼若要從水冷模式轉換成空冷模式,除了改變底板銅柱鎖點外,後置I/O埠外框也要轉方向。先取下所有銅柱及後方140mm風扇,然後從左側面及右側面鬆開後置I/O埠外框4顆固定螺絲(紅色箭頭),就可取下後置I/O埠外框


▼將後置I/O埠外框垂直翻轉後放回原位並鎖回固定螺絲,並將所有銅柱鎖回底板的向上箭頭鎖點。左圖水冷模式的後置I/O埠外框開口偏下,右圖空冷模式的後置I/O埠外框開口偏上

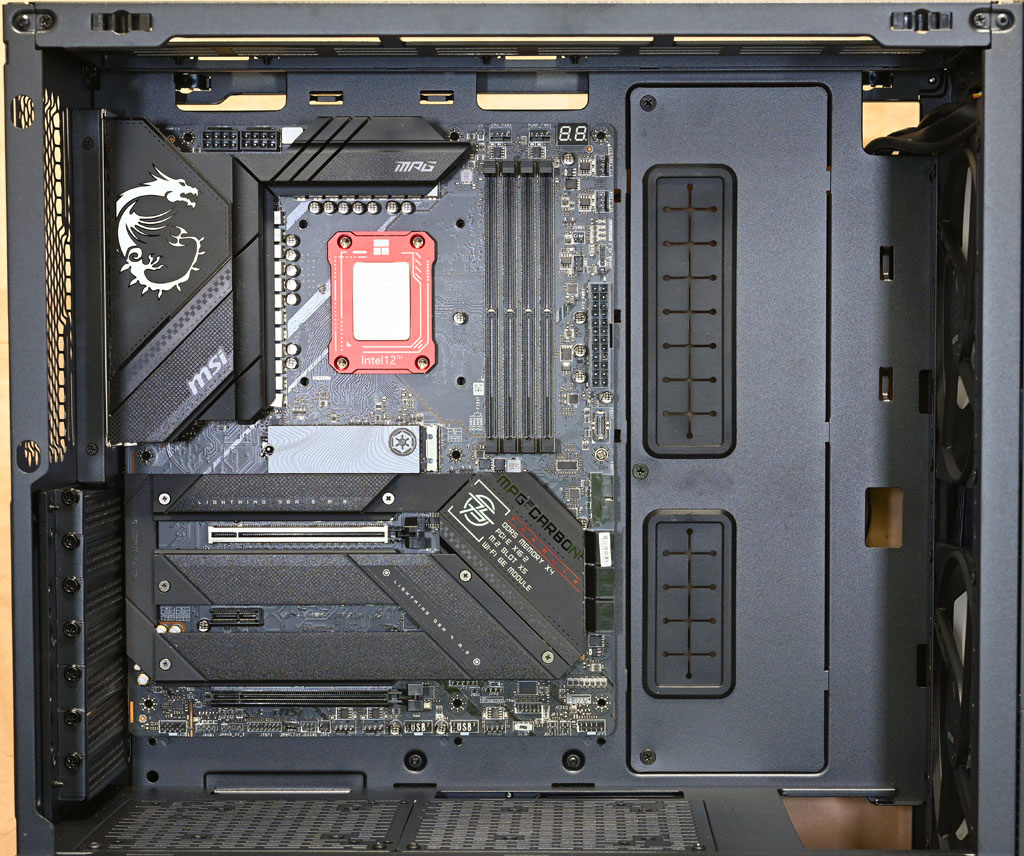

▼以水冷模式安裝主機板示意圖,因為安裝位置較低,能獲得充足的主機板上方空間來安裝頂部水冷排和風扇

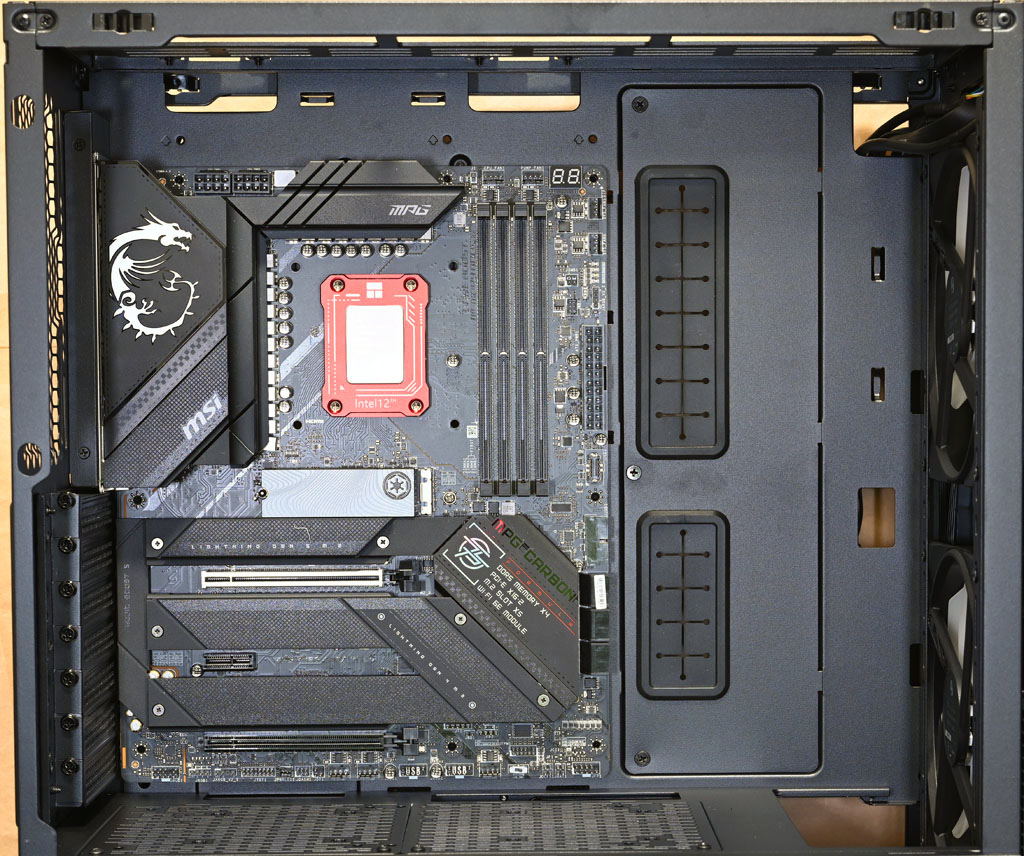

▼以空冷模式安裝主機板示意圖,因為安裝位置較高,空冷CPU散熱器能更靠近機殼頂部風扇,增加氣流帶動能力,也可以在下面電源艙頂部安裝140mm風扇。不過使用空冷模式會犧牲最上方的擴充槽,當主機板第一槽位有配置擴充槽時,會無法以水平方式安裝介面卡

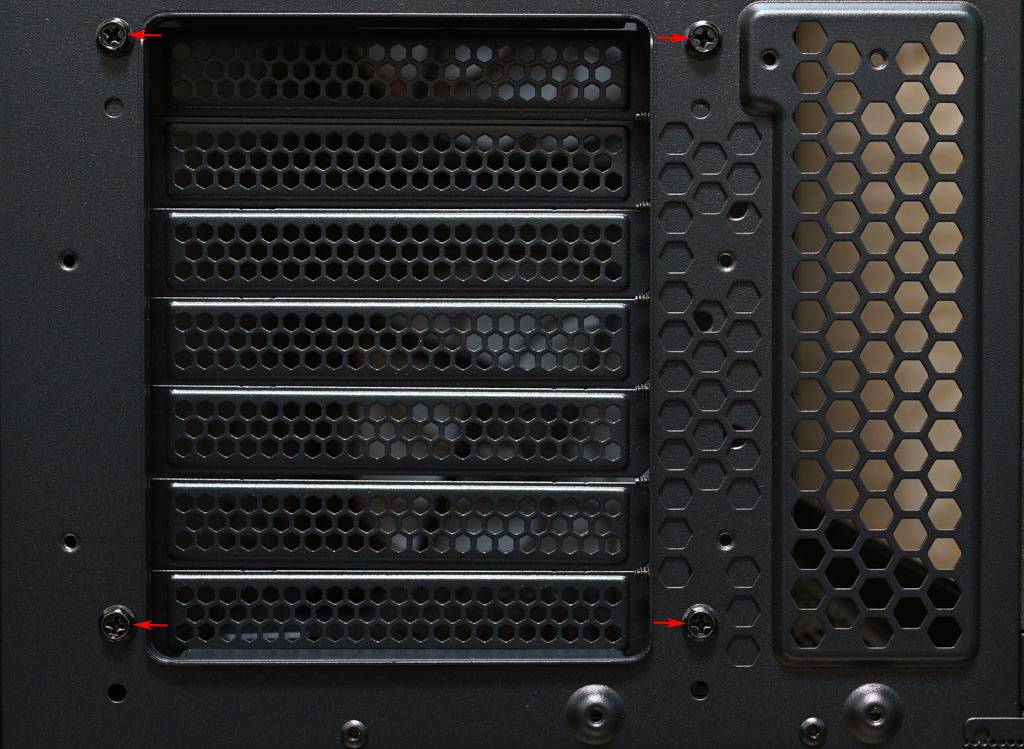

▼配置7個無支架擴充槽,擴充槽可調整成水平安裝及垂直安裝,鬆開固定螺絲(紅色箭頭)後可取下擴充槽


▼將擴充槽旋轉90度後裝回,並鎖上相對應鎖點的固定螺絲(紅色箭頭),即可切換成垂直安裝。顯示卡垂直安裝要另外選購PCIE延長線(PW-PCI-420),並用隨附長銅柱安裝在電源艙隔板上

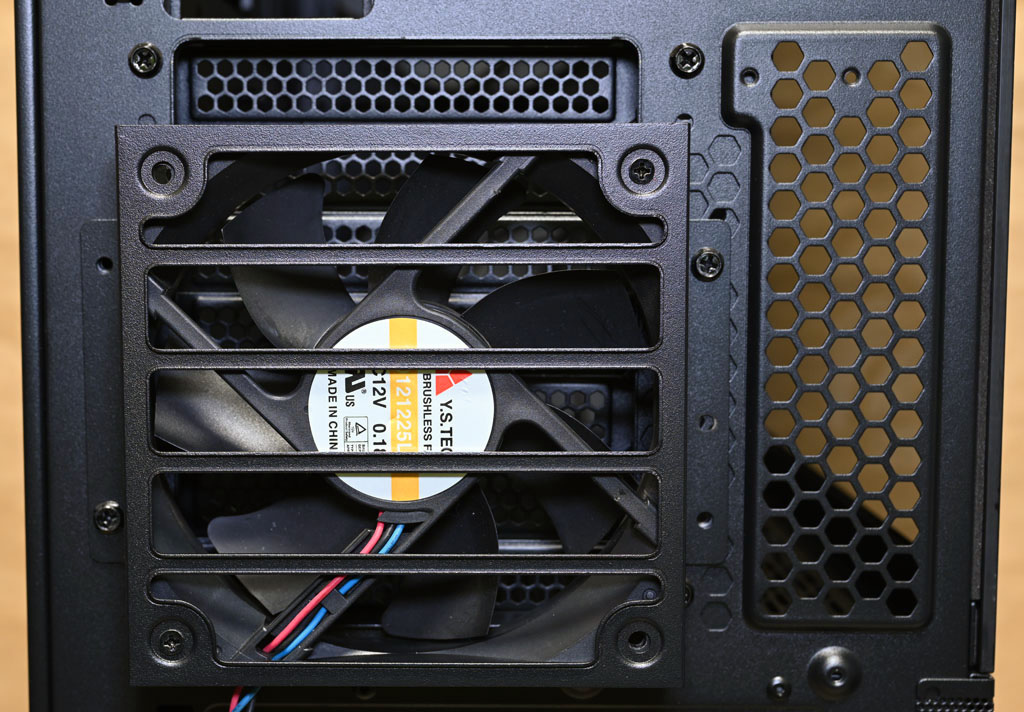

▼空冷模式下當顯示卡水平安裝在最上方擴充槽時,可搭配隨附固定架在擴充槽處加裝120mm風扇,不會阻礙到顯示卡連接埠。不過顯示卡無法安裝在最上方槽位或是使用不在最上方槽位的連接埠,就無法使用此方法安裝

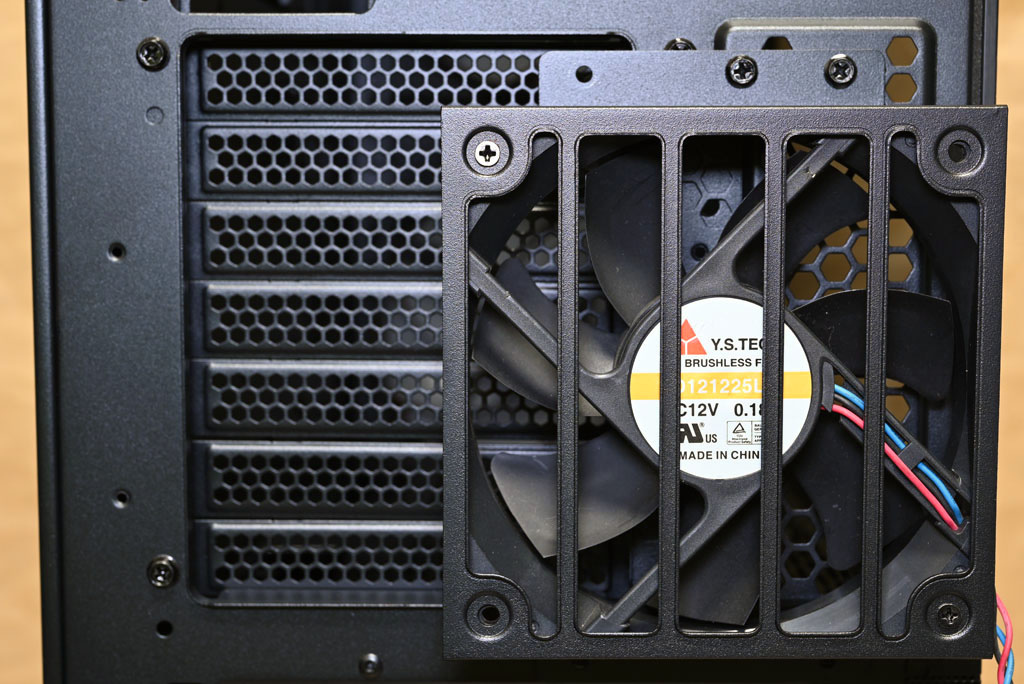

▼空冷/水冷模式下當顯示卡垂直安裝時,或是水平安裝下僅使用靠近擴充槽底部的連接埠時,可將固定架轉90度後安裝在另一組固定鎖點。額外加裝120mm風扇可協助排出擴充槽附近的熱氣,為顯示卡提供更好的冷卻效果

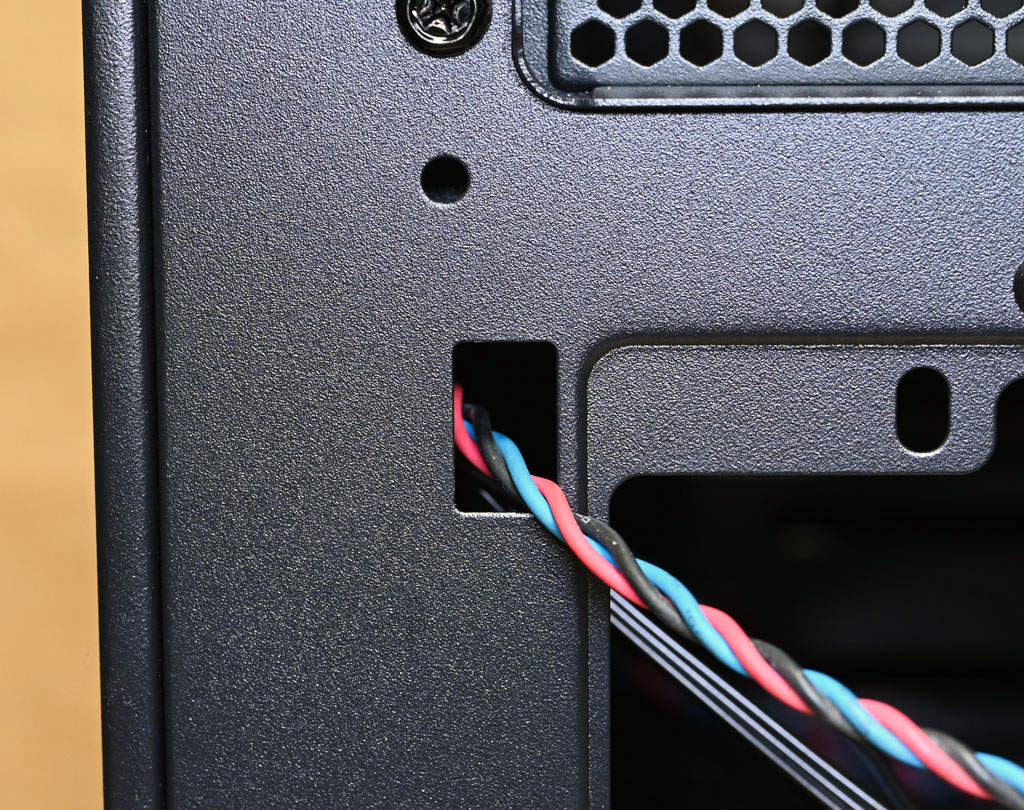

▼擴充槽風扇的線路可以從電源供應器安裝位置左邊的風扇穿線孔進入機殼

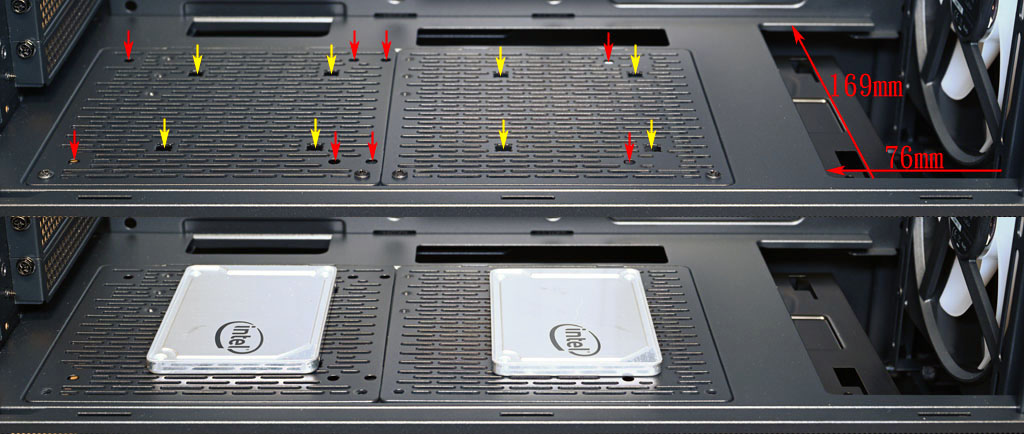

▼電源艙上方隔板有2個長方形穿線開孔,前方開口大小169x76mm,有2個可拆卸的網狀隔板,上面有240mm水冷排鎖點(紅色箭頭)及2.5吋SSD固定孔(黃色箭頭),可以裝2顆2.5吋SSD(下圖)。顯示卡採垂直安裝時只能裝1顆2.5吋SSD,裝風扇/水冷排時無法安裝2.5吋SSD

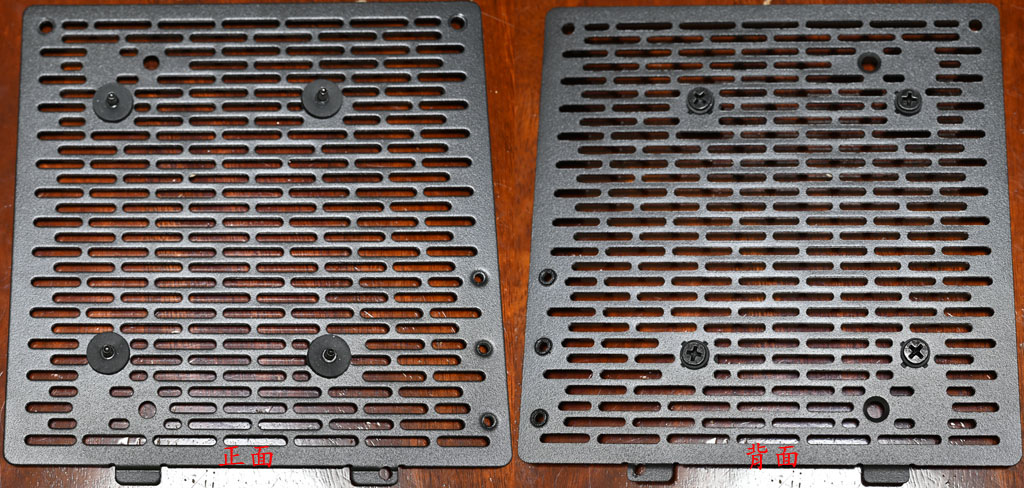

▼在網狀隔板上安裝2.5吋SSD時需使用隨附橡膠墊圈及專用螺絲,安裝時從正面將橡膠墊圈直徑較小部分塞入(左圖),專用螺絲從背面橡膠墊圈直徑較小部分插入(右圖)

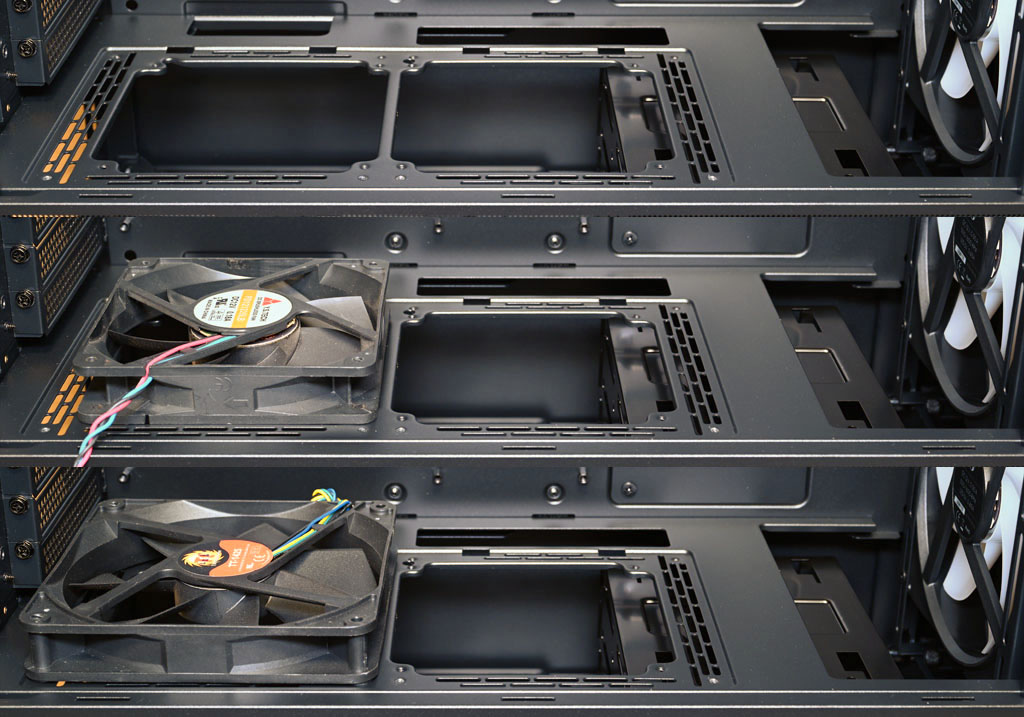

▼鬆開固定螺絲取下網狀隔板,下方有2個120mm/140mm風扇鎖點,可搭配隨附螺絲安裝風扇。水冷模式下只能裝120mm風扇,顯示卡採垂直安裝時無法安裝風扇

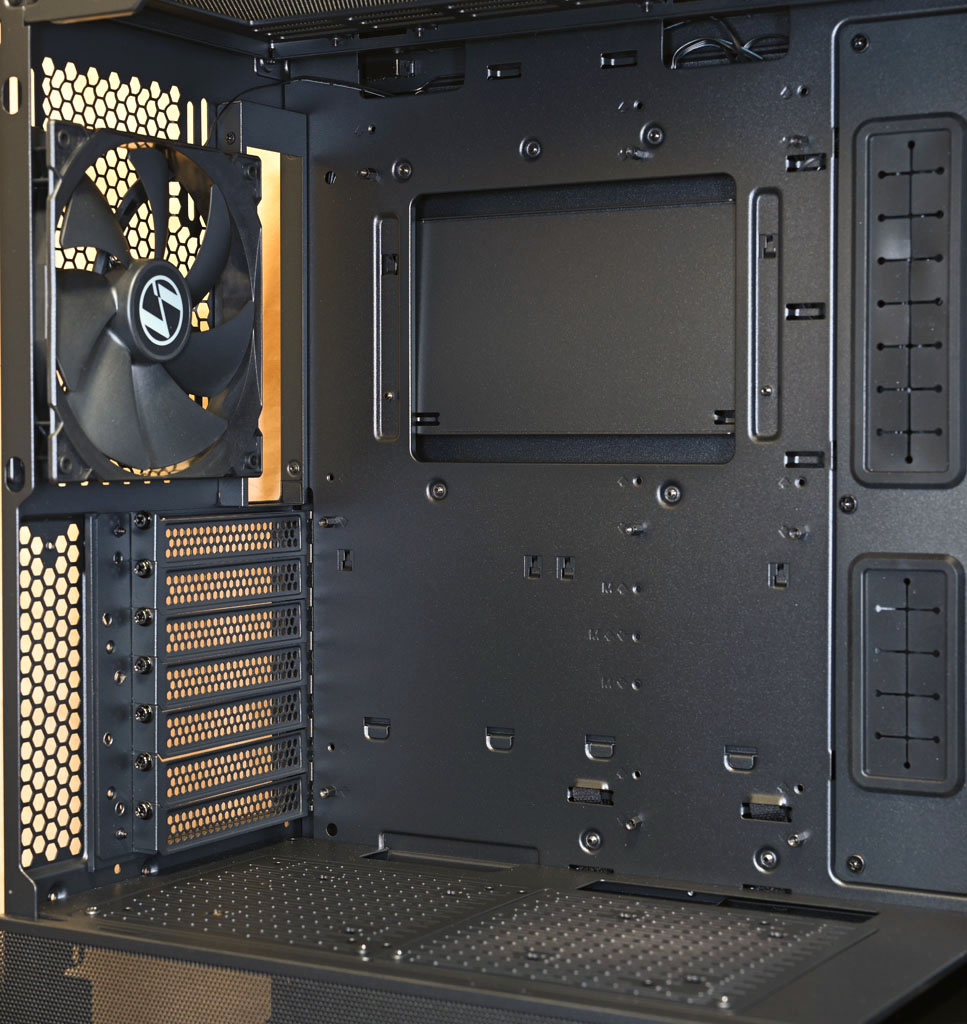

▼後方預裝1個140mm PWM風扇,主機板安裝底板上方鏤空,方便拆裝CPU散熱器背板,並安裝一片活動式控制盒固定板。可重複使用的標準擴充槽擋板具備網狀通風開孔

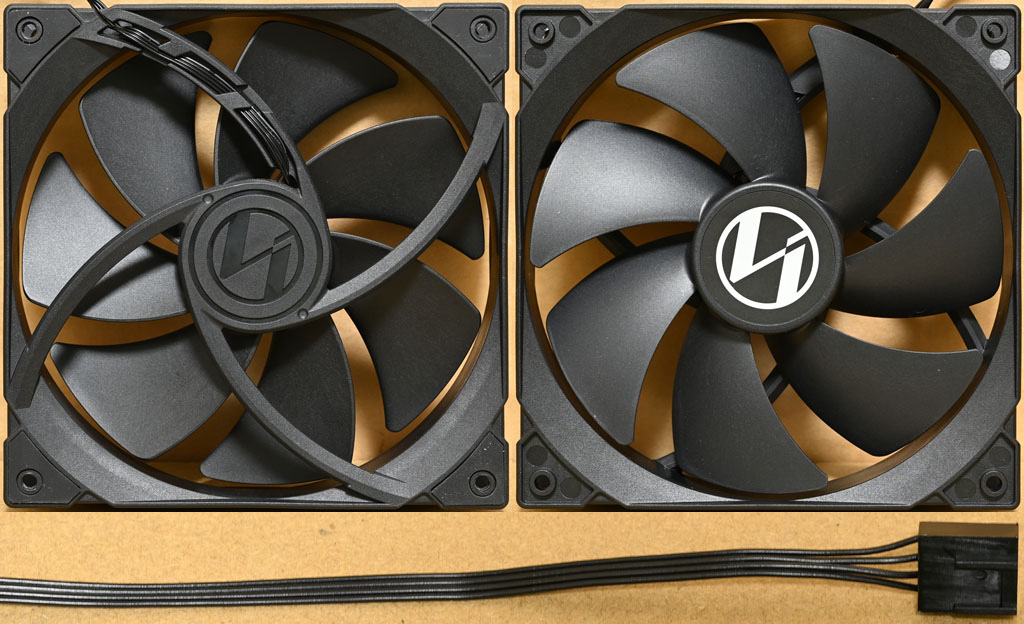

▼140mm PWM風扇,外框中央有商標,只有一面有防震膠墊,扇葉軸心有商標貼紙。風扇供電為4pin PWM接頭


▼機殼右側面側板只靠卡榫固定,從把手施力向外拉出,就可拆卸側板

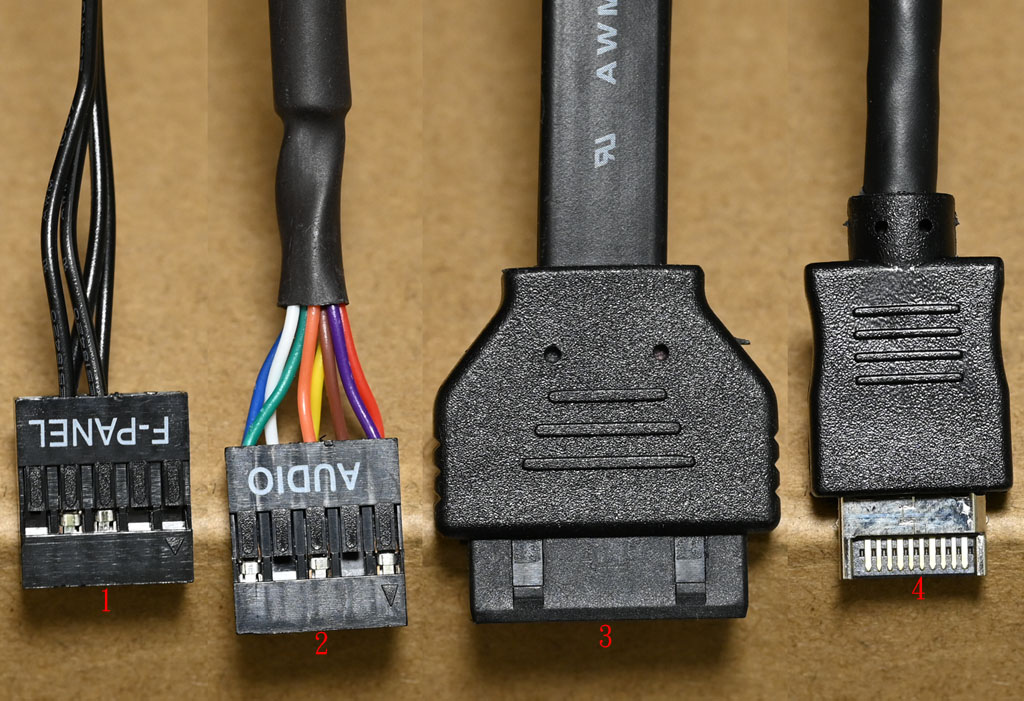

▼機殼連接線組,1為整合電源開關/重置開關的一體式接頭,2為4極耳機麥克風插座的接頭,3為USB3.2 Gen1 Type-A的19pin接頭,4為USB3.2 Gen2 Type-C的20pin Type-E接頭

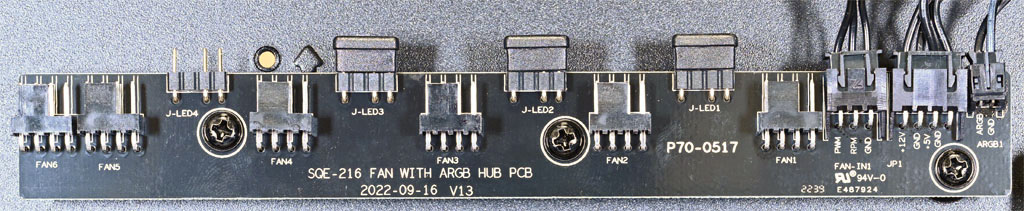

▼燈光/風扇擴充板提供4個3pin ARGB插針(J-LED1/2/3/4)及6個風扇4pin插針(FAN1/2/3/4/5/6),燈光能與支援ARGB主機板連動控制,6個風扇的轉速可透過PWM控制線輸入PWM信號進行同步控制,並將FAN1轉速經PWM控制線傳送出去。未使用的3pin ARGB插針有黑色保護蓋

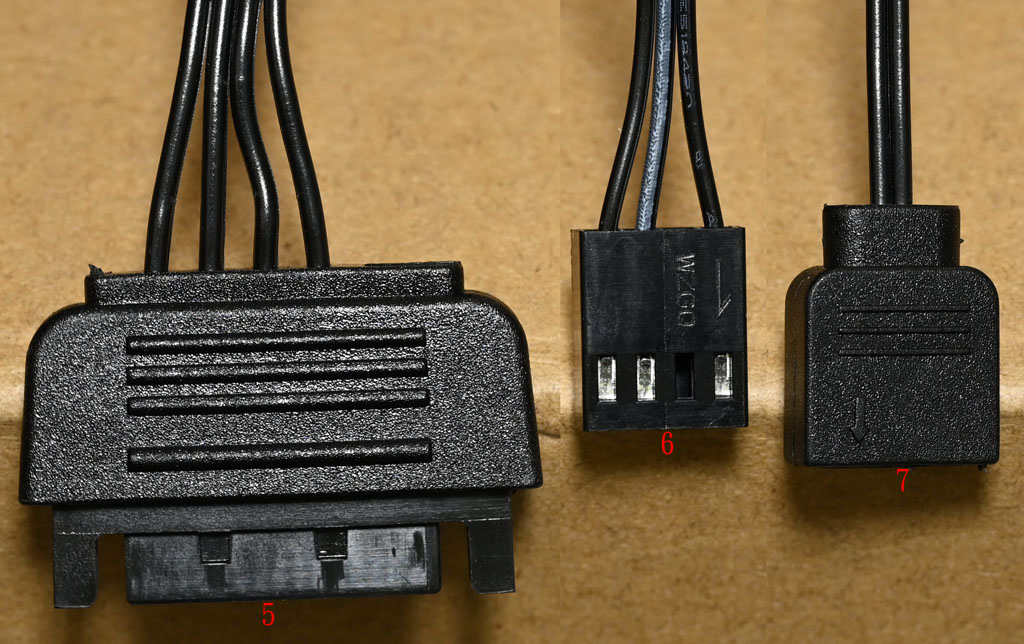

▼燈光/風扇擴充板線組,5為SATA電源接頭,6為風扇4pin PWM連動控制接頭,7為5V ARGB 3pin連動控制接頭


▼線組撥開以後可清楚看到右側配置

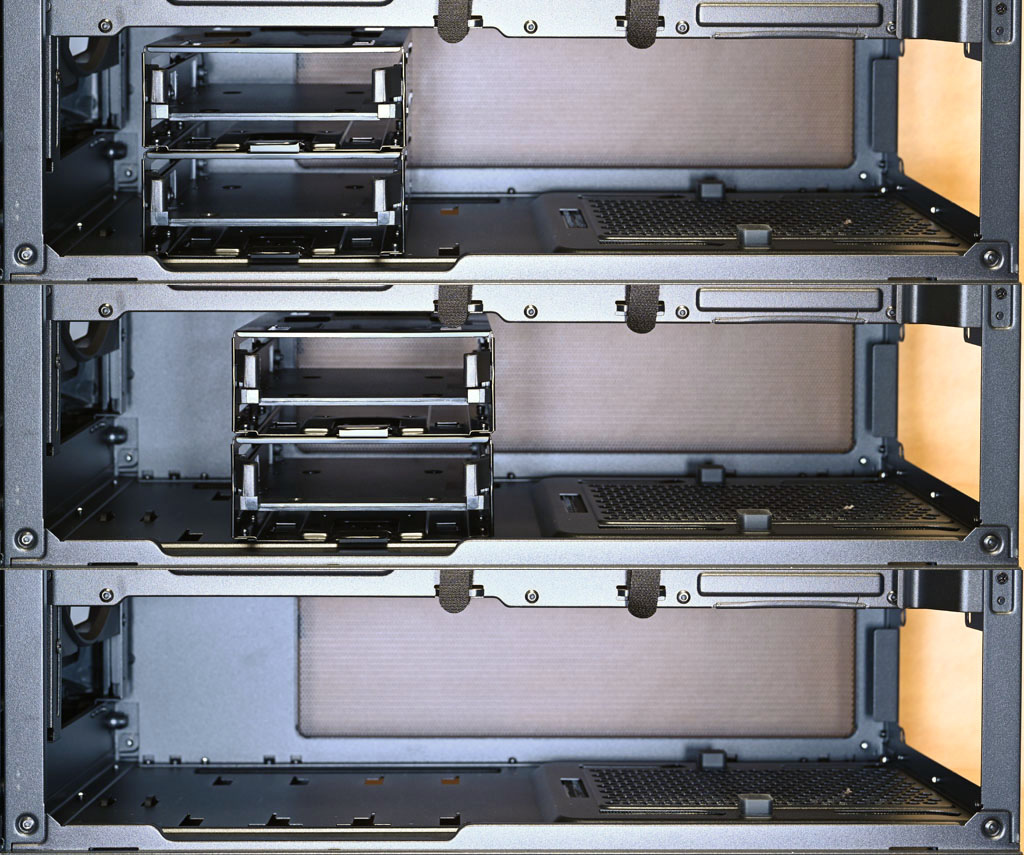

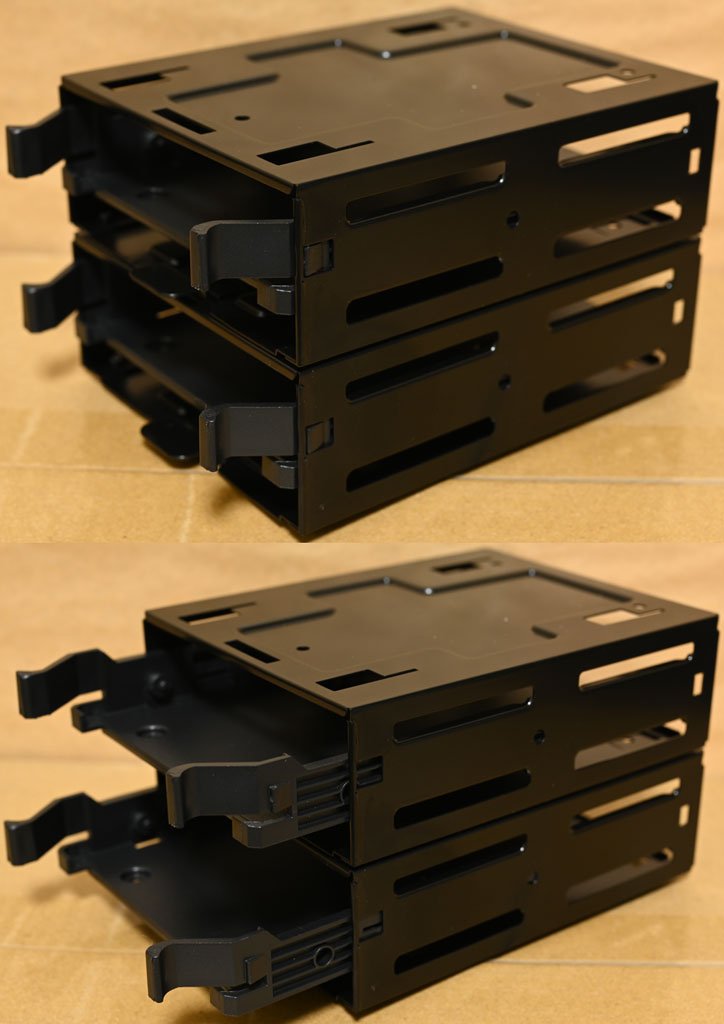

▼下方抽取式硬碟架用彈簧片固定在底部,彈簧片往上撥並往前拉即可拆卸,具備2段安裝位置(上/中),亦可拆除以獲得最大電源安裝空間(下)

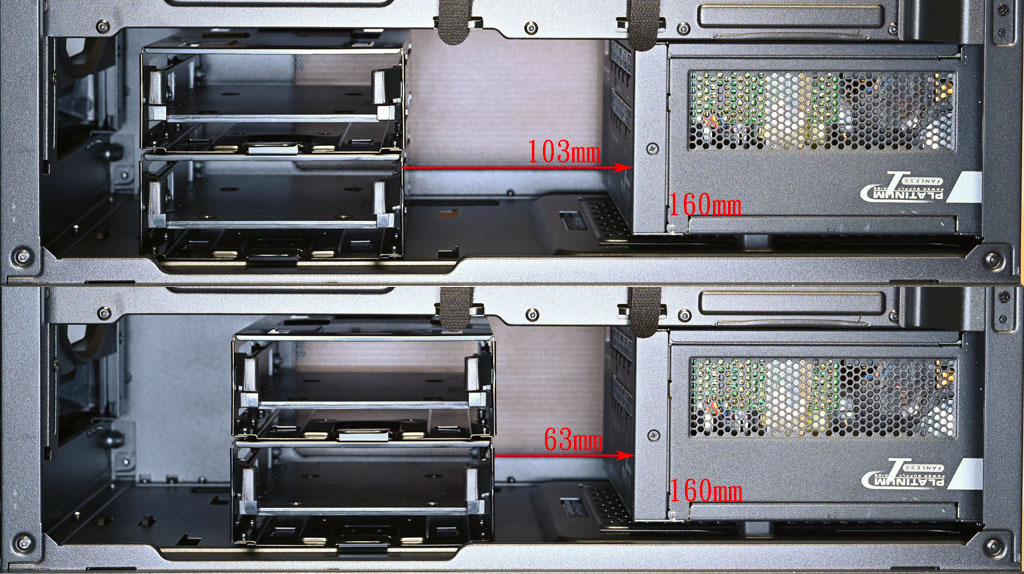

▼安裝長度160mm的電源供應器後,電源供應器左側與2段安裝位置的硬碟架右側距離分別是103mm及63mm

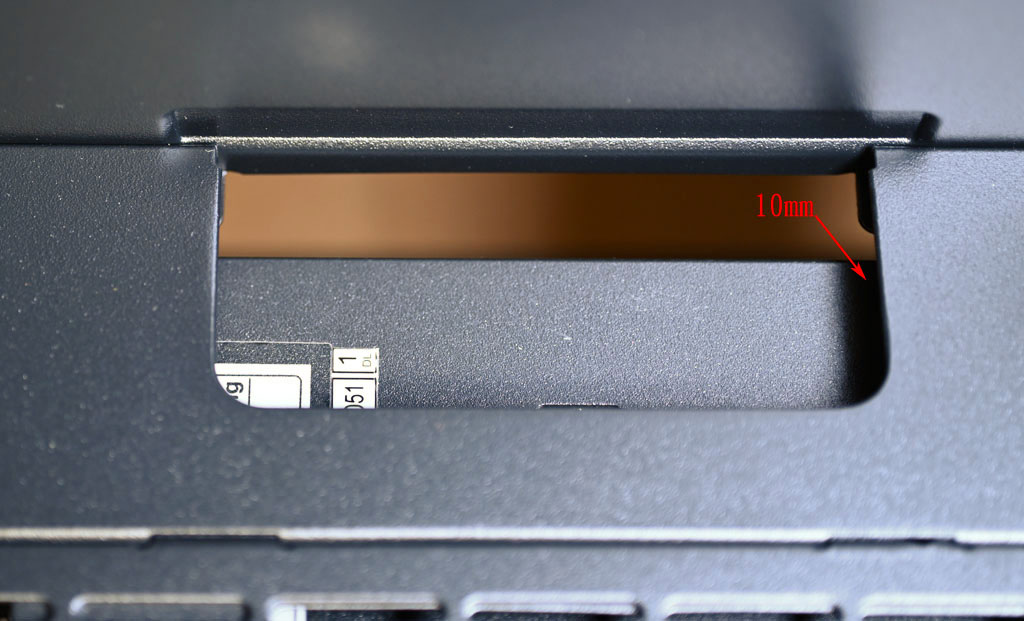

▼電源供應器頂端與電源艙頂部距離10mm,開孔仍有可穿線空間

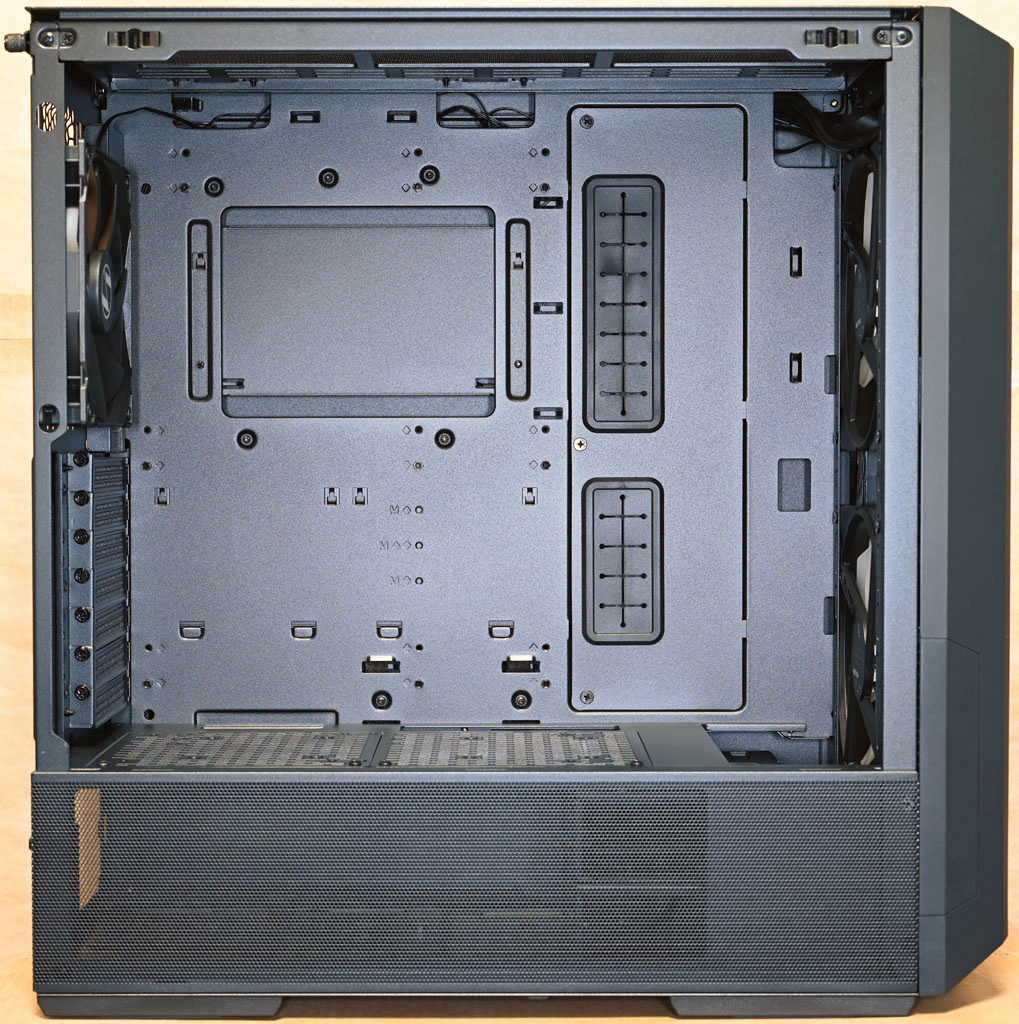

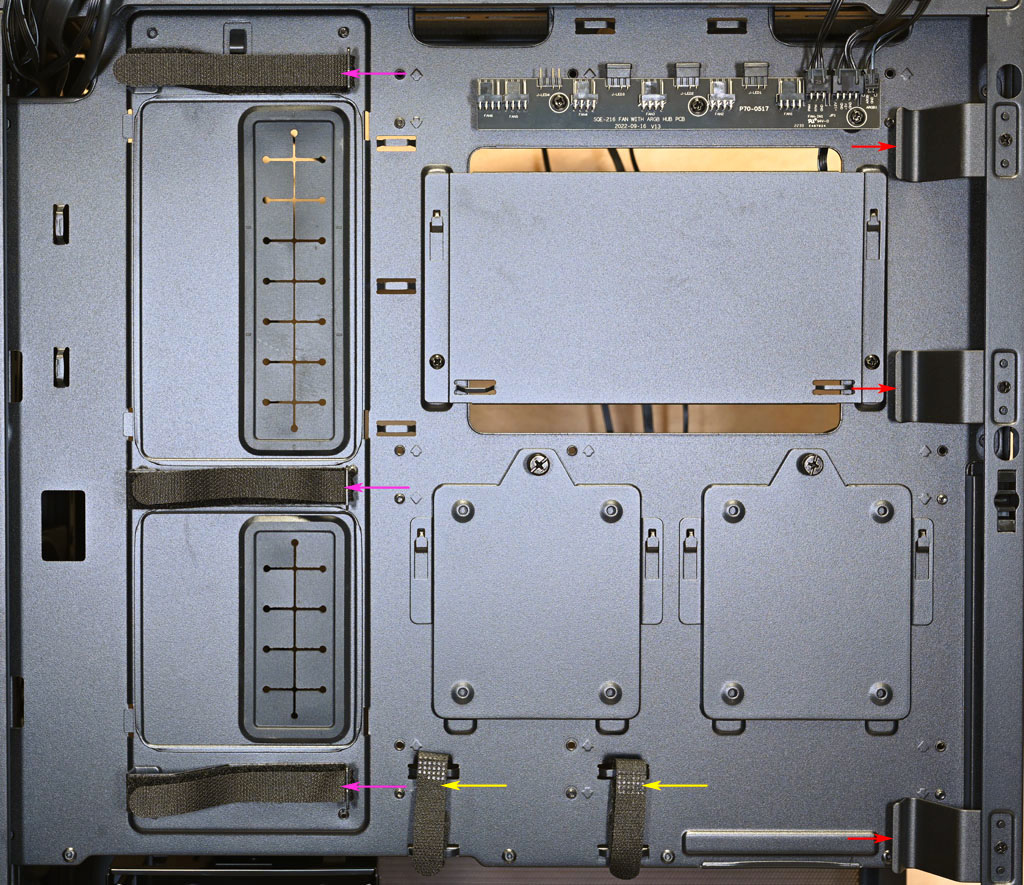

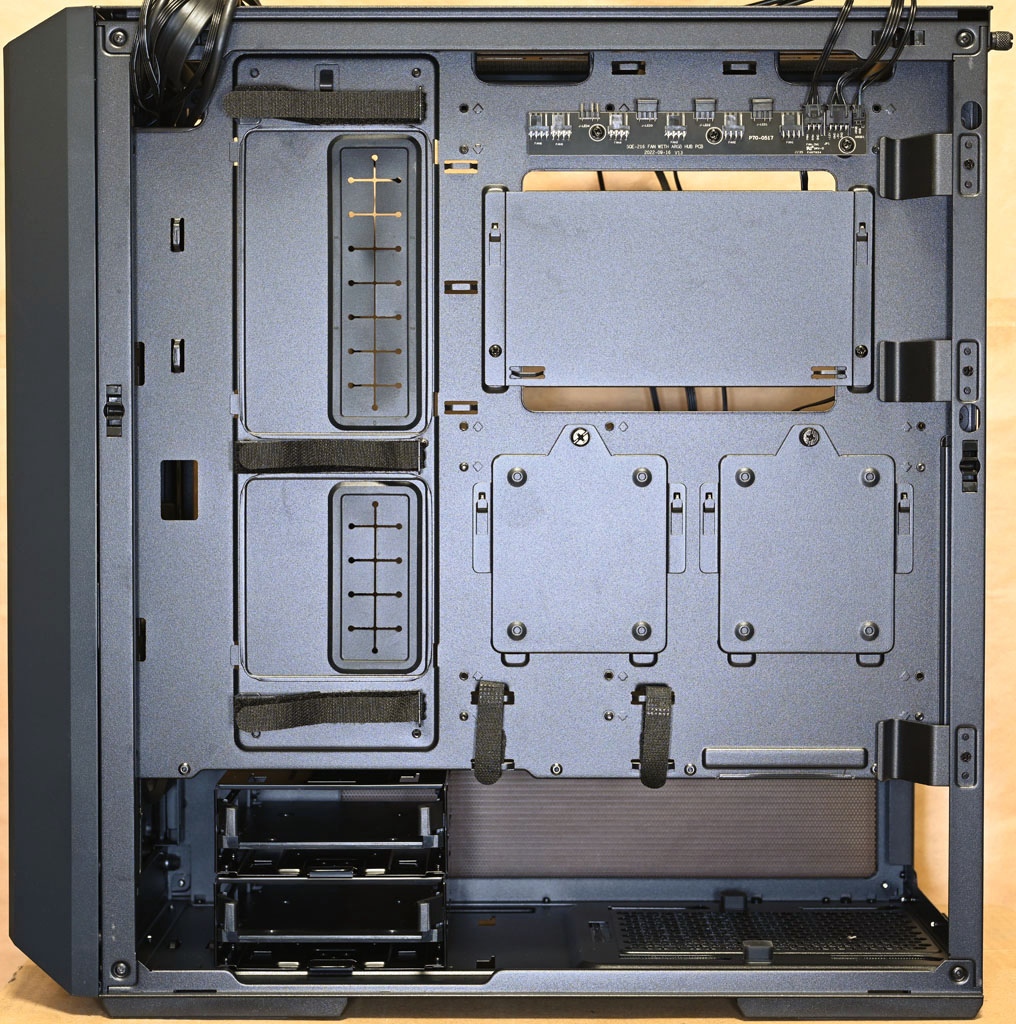

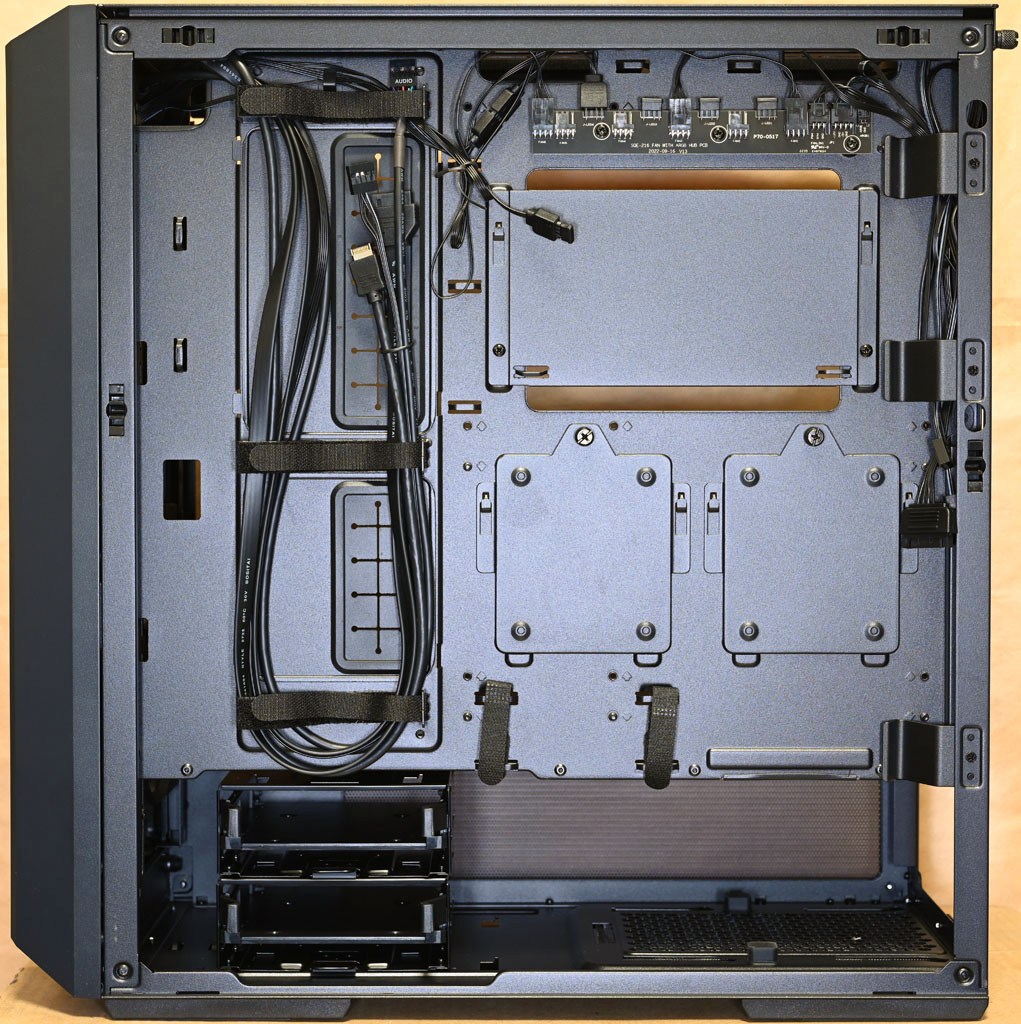

▼底板背面具備3種整線輔助設計:3個帶魔鬼氈束線帶的彈性導線架(紫色箭頭)可固定2組線材;位於後側面板的3個彈性固定夾(紅色箭頭)可固定CPU電源線材;位於電源附近的2個魔鬼氈束線帶(黃色箭頭)可固定多餘線材,避免擋住電源艙的通風路徑

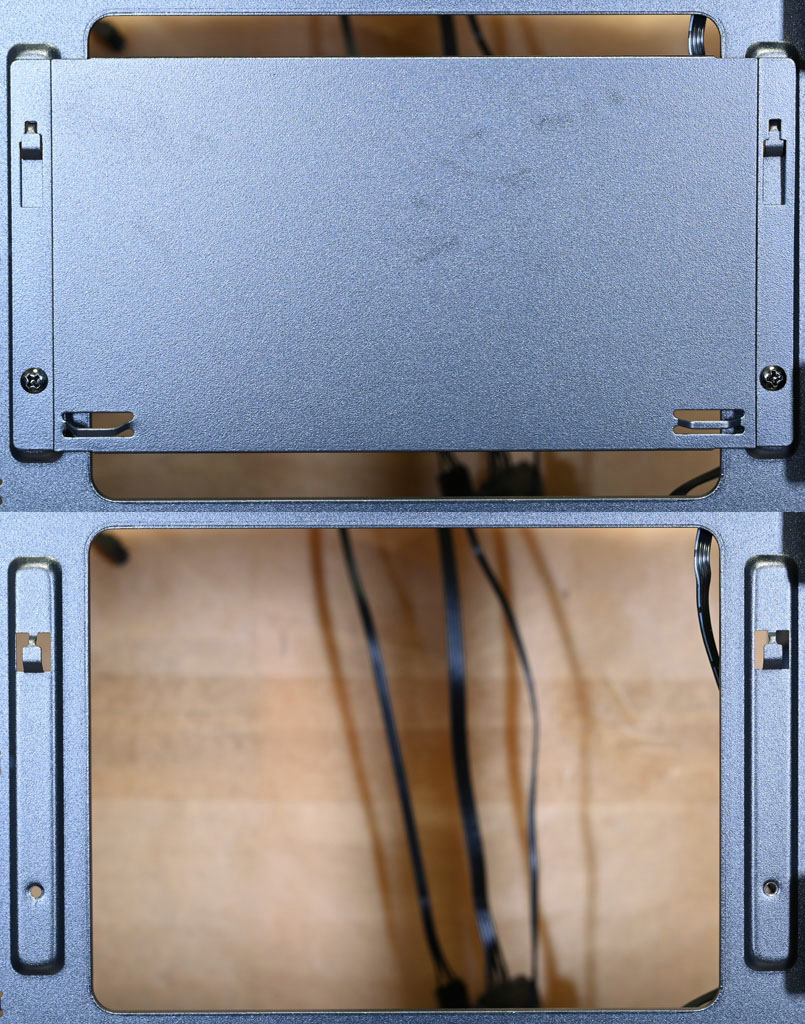

▼底板右上鏤空處有控制盒固定板,鬆開固定螺絲後可取下

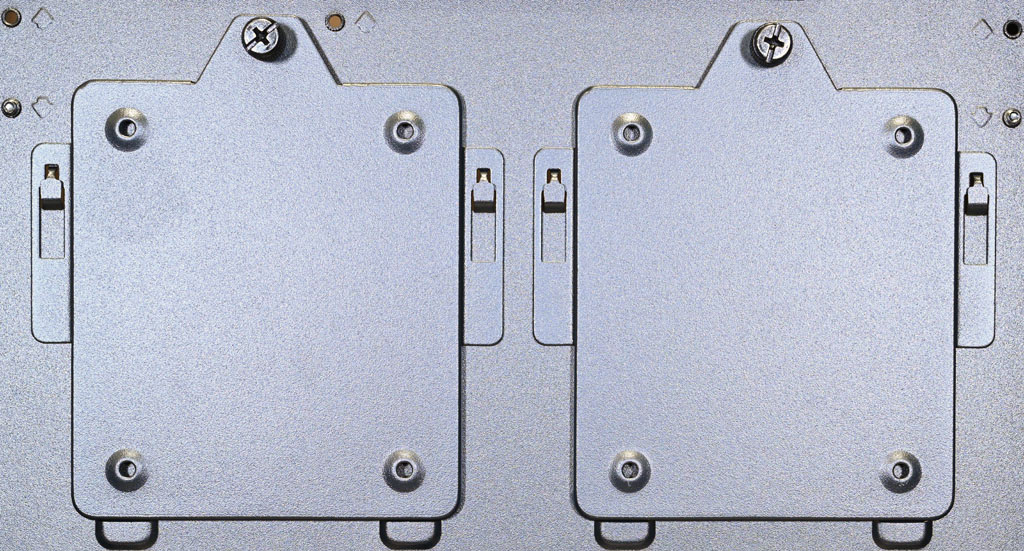

▼底板背面右下有2個2.5吋SSD活動式固定架,鬆開手轉螺絲後向上滑動便可取下

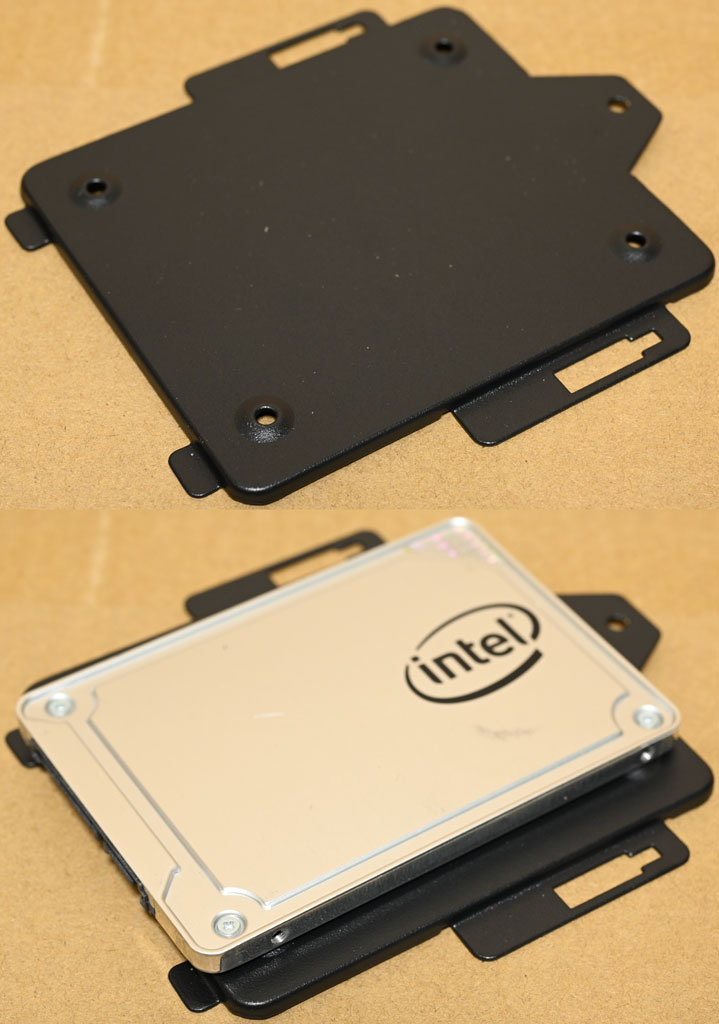

▼每個2.5吋SSD固定架可以裝1個2.5吋SSD


▼2個單層抽取式硬碟架組合在一起,每層都有抽取式安裝托盤,將兩側把手往內壓即可取出托盤

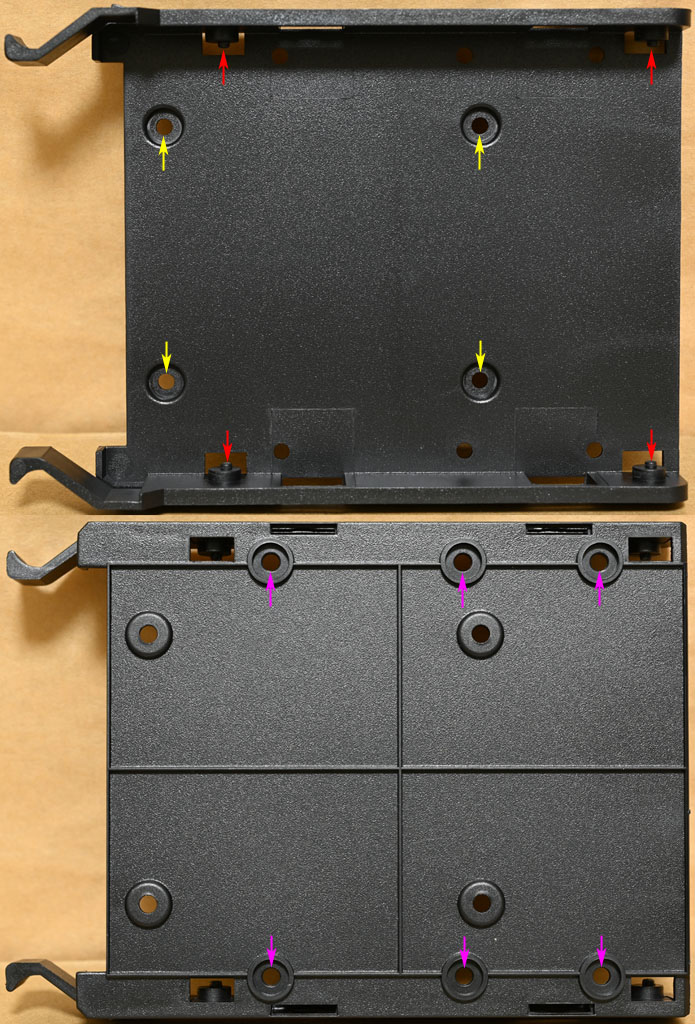

▼每個托盤正面有免螺絲3.5吋硬碟側面固定凸點(紅色箭頭)及背面2.5吋SSD固定鎖點(黃色箭頭),背面有6個3.5吋硬碟固定鎖點

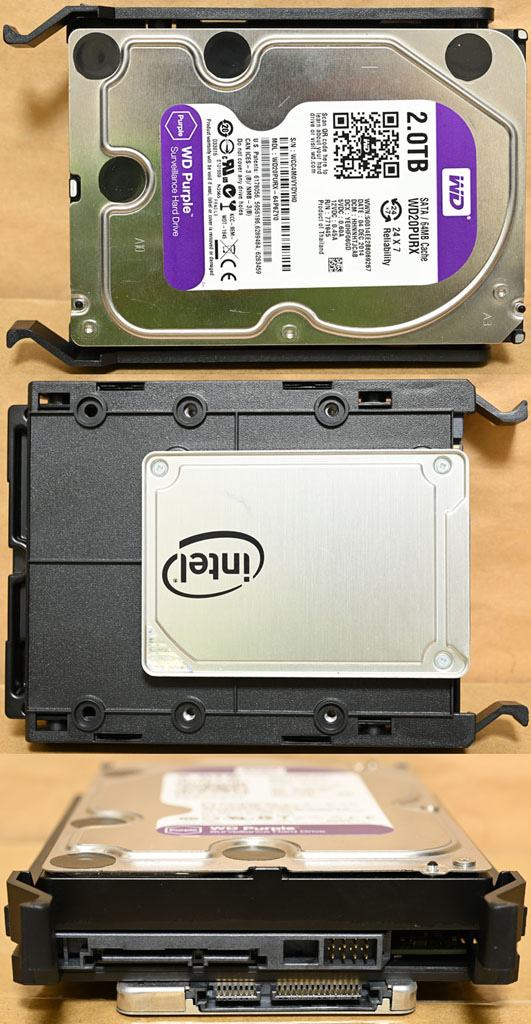

▼每個托盤正面可裝1顆3.5吋硬碟,背面可裝1顆2.5吋SSD

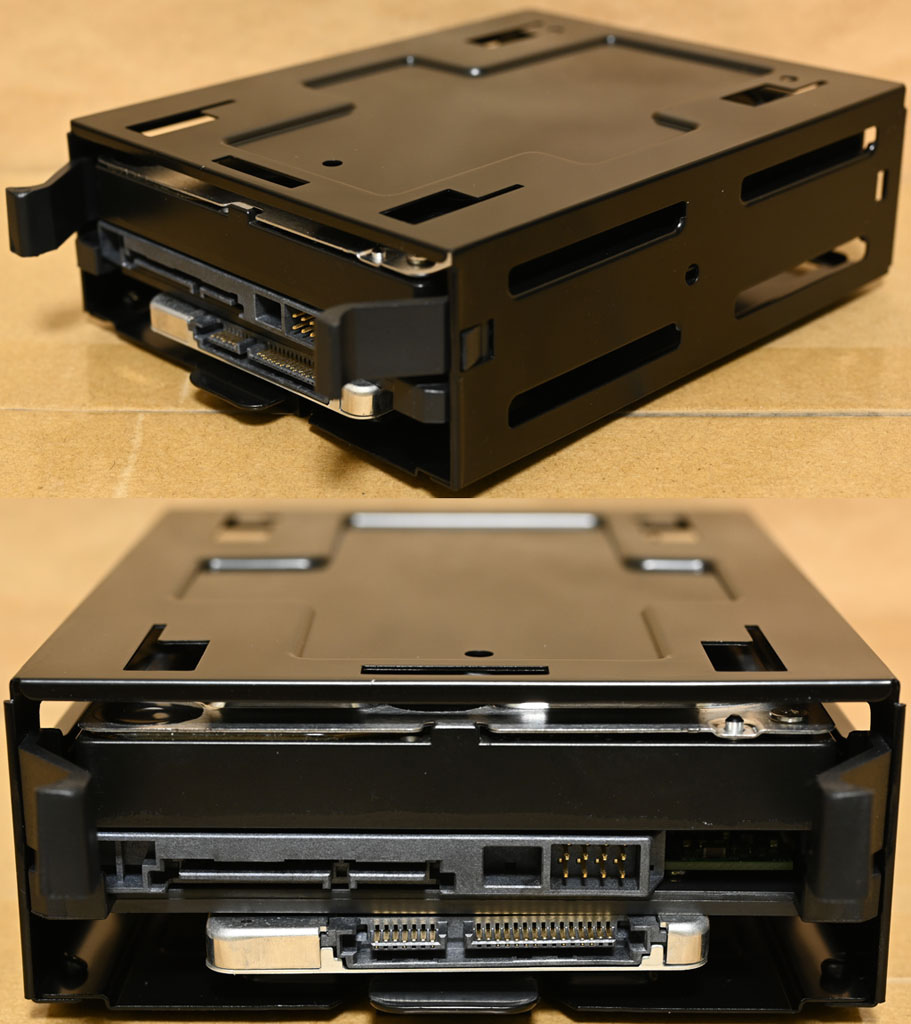

▼托盤安裝1顆3.5吋硬碟加1顆2.5吋SSD後放入單層抽取式硬碟架示意圖

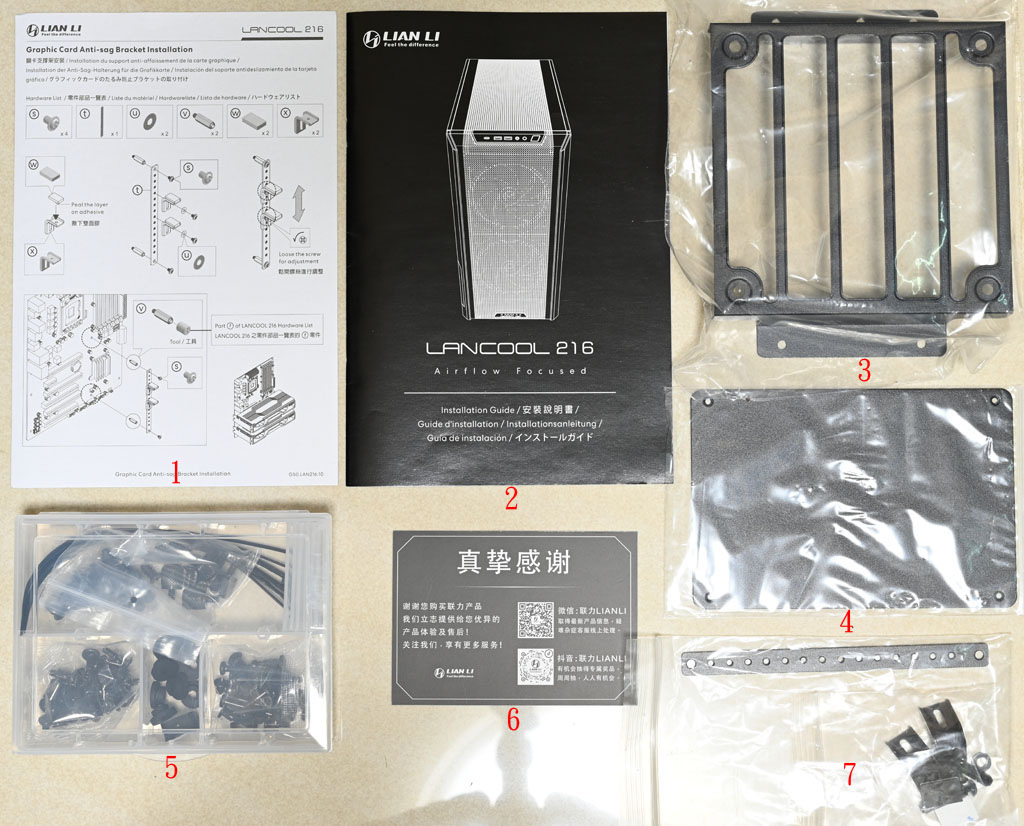

▼隨附配件盒內有顯示卡支撐架安裝說明(1)、安裝說明書(2)、擴充槽風扇固定架(3)、密封隔板(4)、螺絲整理盒(5)、感謝卡(6)、顯示卡支撐架配件包(7)

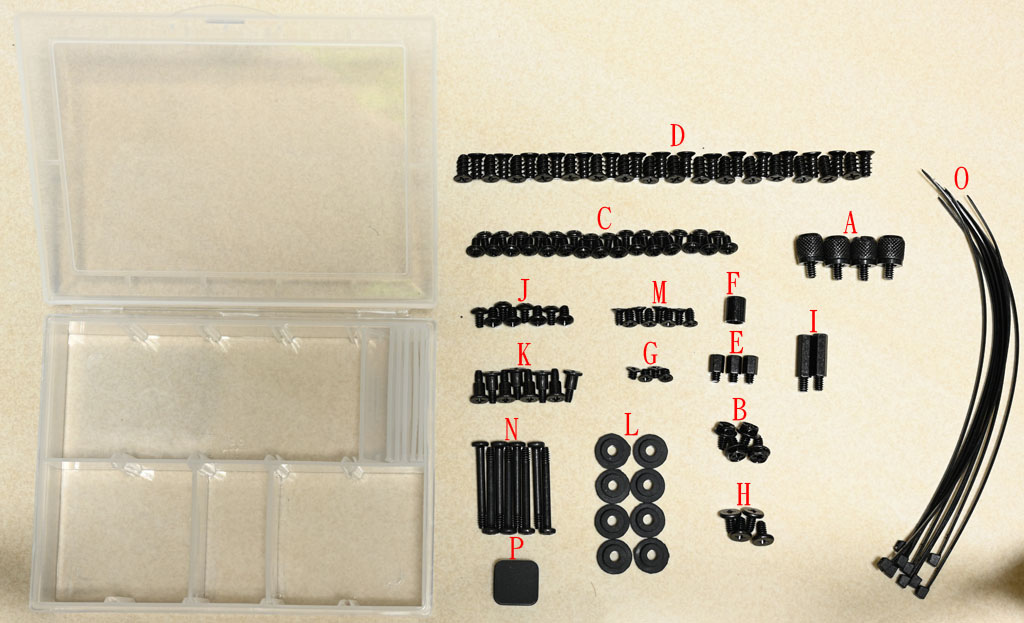

▼螺絲整理盒內有擴充槽風扇固定架手轉螺絲(A)、電源螺絲(B)、主機板銅柱/2.5吋SSD螺絲(C)、風扇螺絲(D)、主機板短銅柱(E)、銅柱套筒工具(F)、備用後置I/O埠外框固定螺絲(G)、密封隔板固定螺絲(H)、顯示卡垂直安裝用長銅柱(I)、3.5吋硬碟螺絲(J)、電源艙隔板安裝2.5吋SSD專用螺絲(K)、電源艙隔板安裝2.5吋SSD用橡膠墊圈(L)、電源艙隔板安裝240mm水冷排用螺絲(M)、電源艙隔板安裝風扇用長螺絲(N)、塑膠束帶(O)、備用支撐膠墊(P)

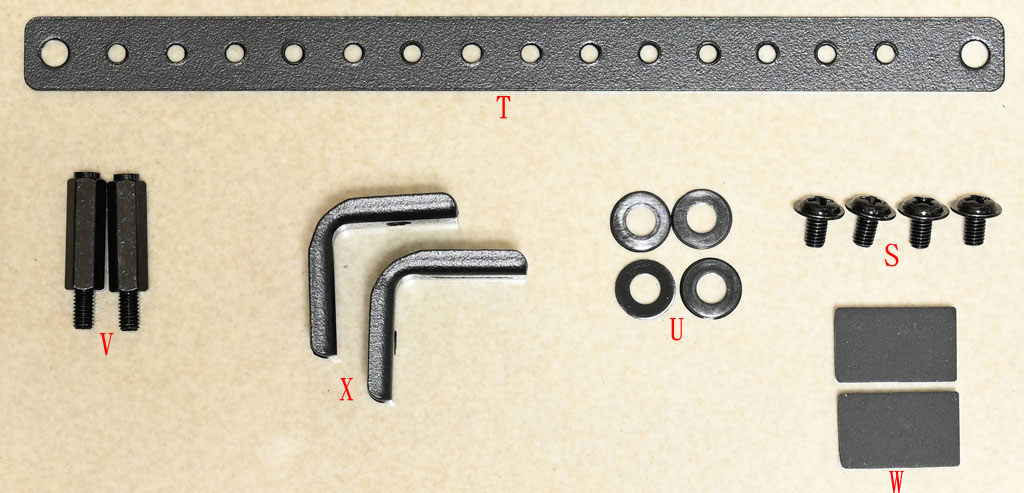

▼顯示卡支撐架配件包內有固定螺絲(S)、支架固定桿(T)、墊圈(U)、支架固定桿用長銅柱(V)、支撐膠墊(W)、L形支架(X)

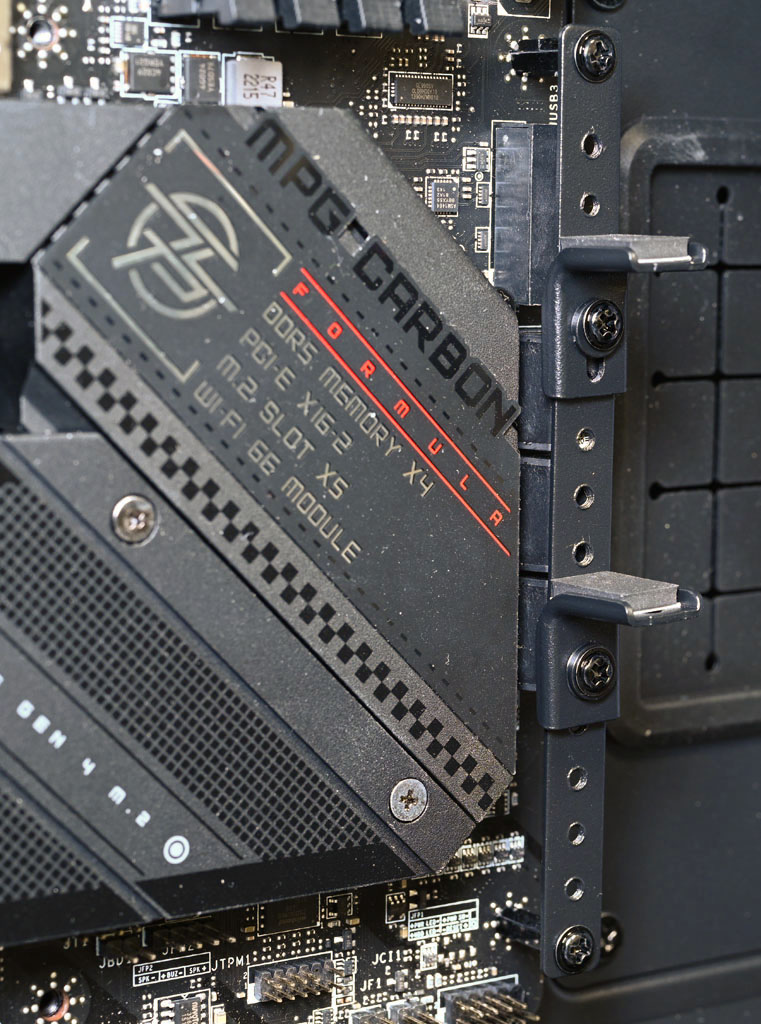

▼加裝顯示卡支撐架時,將固定主機板的2顆螺絲取下,鎖入支架固定桿用長銅柱後裝上支架固定桿,在L形支架其中一端貼上支撐膠墊,調整支架高度使支撐膠墊接觸顯示卡後,用套著墊圈的固定螺絲把支架鎖在支架固定桿的鎖點上。安裝時要注意主機板上方元件/散熱片高度是否會與支架固定桿產生干涉,以及支架/支撐膠墊是否會影響到顯示卡散熱風扇運轉


▼160mm ARGB風扇具有2個LED通道(一個在風扇外框,另一個在風扇葉片軸心),下面是燈光效果展示影片:

不錯的點:
◆左側配置透明無打孔強化玻璃
◆具備水冷模式及空冷模式2種安裝方式,支援E-ATX(280mm以下)主機板及392mm長度顯示卡
◆正面/頂部/背面/電源艙隔板/擴充槽後方提供最多10顆120mm風扇安裝空間。正面預裝2個160mm ARGB PWM風扇,後方預裝1個140mm PWM風扇。正面及頂部可裝360mm一體式水冷散熱排
◆正面/左側下方/頂部配置大面積金屬網孔板,底部電源進氣口配置後抽式過濾網
◆前置I/O面板提供2個USB3.2 Gen1 Type-A及1個USB3.2 Gen2 Type-C,可選擇安裝在正面頂部或是左側邊下方
◆配置7個無支架標準擴充槽,不用擔心介面卡連接埠會被阻擋,採用活動式設計,可對應水平安裝或垂直安裝
◆燈光/風扇擴充板提供4個3pin ARGB插針及6個風扇4pin插針,燈光能與支援ARGB主機板連動控制,風扇可經主機板PWM信號連動控制,並回傳第一個風扇的轉速
◆下方抽取式硬碟架安裝位置可2段調整,可安裝2顆3.5吋硬碟及2顆2.5吋SSD。底板背面有2個活動式固定架,可安裝2個2.5吋SSD。電源艙頂部隔板不安裝風扇/水冷排時,可安裝2個2.5吋SSD(顯示卡垂直安裝時可安裝1個2.5吋SSD)
◆可額外選購ARGB控制器及USB埠模組(LAN216-1)、正面磁吸過濾網(LAN216-2)、PCIE延長線(PW-PCI-420)

可改進的點:
◆側板強化玻璃邊緣及角落未受保護,取放時需注意避免直接撞擊
◆進氣的金屬網孔板未配置額外過濾網
安裝擴充槽後方風扇需要注意安裝模式及槽位配置
◆電源艙頂部隔板需使用橡膠墊圈及專用螺絲安裝2.5吋SSD
◆未配置電源及硬碟指示燈
◆開關使用一體式接頭,雖然方便使用者快速連接,若安裝未採用此種接頭定義的主機板,需要轉接
