NZXT H9 ELITE機殼特色
●黑色版本配置深色強化玻璃(Dark Tinted Tempered Glass)
●正面及左側的強化玻璃交界處採用獨特的無支架設計，無視野斷層，可讓內部組件一覽無遺
●雙艙設計機殼，左艙可裝ATX主機板及435mm顯示卡，右艙提供充足的電源/儲存裝置安裝及整線空間
●左側配置免用工具強化玻璃側板，頂部配置免用工具強化玻璃視窗及通風口，右側配置免用工具網孔板
●底部/右側前方/頂部/後方均有安裝風扇的位置，提供最多10顆120mm風扇安裝空間，頂部/右側前方風扇固定架為可拆卸式設計。右側前方預裝3個機殼版F120RGB Duo風扇，後方預裝1個機殼版F120Q靜音扇
●全新F120RGB Duo風扇，長壽FDB軸承，高靜壓扇葉設計，4pin PWM轉速控制，雙面均配置RGB LED光圈，每個風扇LED總數量達20個，雙面鎖點設置可降低震動及噪音的防震膠墊
●內建機殼版RGB燈光及風扇控制盒V2，6組NZXT RGB燈光通道，每個通道可控制最多40個LED(6個通道總和最多120個LED)，3組4pin風扇通道，搭配隨附3條4pin風扇1對3分接線，最多可控制9顆3pin DC或4pin PWM風扇，並支援Zero RPM模式。燈光及風扇均可透過NZXT CAM軟體進行控制
●底部/右側前方/頂部可安裝3個360mm一體式水冷散熱排，其中右側前方安裝位置支援冷排雙面安裝風扇
●底部通風口配置可從外部拆裝的側抽式過濾網，提供冷空氣給顯示卡，頂部通風口及右側網孔板內置過濾網
●配置7個無支架標準擴充槽，不用擔心介面卡連接埠會被阻擋，可另外選購顯示卡垂直安裝架
●頂置式I/O面板提供2個USB3.2 Gen1 Type-A及1個USB3.2 Gen2 Type-C
●底板背面安裝附帶魔鬼氈束帶的加寬整線槽，底板背面側邊/上方也有固定線路的魔鬼氈束帶，整線方便
●右艙可拆卸式固定架可安裝2顆3.5吋硬碟/2.5吋SSD或是1顆3.5吋硬碟加1顆2.5吋SSD
●右艙帶轉軸的可拆卸式固定架可安裝4顆2.5吋SSD
NZXT H9 ELITE機殼規格：
本體尺寸(WxHxD)：290x495x466mm
材質：SGCC、強化玻璃(黑色版配置深色強化玻璃)
可安裝主機板種類：ATX、Micro ATX、ITX
前置I/O埠：2個USB3.2 Gen1 Type-A、1個USB3.2 Gen2 Type-C、4極耳機麥克風3.5mm插孔
右艙3.5吋安裝空間：2個
右艙2.5吋安裝空間：4+2個(與3.5吋共用)
標準擴充槽：7個
右側前方風扇安裝空間：3個120mm(預裝3個F120RGB Duo風扇)
頂部風扇安裝空間：3個120mm或2個140mm
底部風扇安裝空間：3個120mm或2個140mm
後方風扇安裝空間：1個120mm(預裝1個機殼版F120Q靜音扇)
過濾網：底部側抽式過濾網，頂部通風口/右側網孔板內置過濾網
可安裝CPU散熱器高度：最大165mm
可安裝顯示卡長度：最大435mm
可安裝電源長度：最大200mm
背面整線空間：91mm
右側前方可安裝水冷排尺寸：120/240/360mm(支援冷排雙面安裝風扇)
頂部可安裝水冷排尺寸：120/140/240/280/360mm
底部可安裝水冷排尺寸：120/140/240/280/360mm
後方可安裝水冷排尺寸：120mm
保固：2年
風扇型號：機殼版F120RGB Duo風扇(RF-D12CF-B1)
風扇軸承：FDB(Fluid Dynamic Bearing)
風扇轉速：500-1800RPM±300RPM
風扇風量：48.58CFM
風扇靜壓：2.42毫米水柱
風扇噪音：29dBA
風扇接頭：4pin
LED數量：20顆
風扇壽命：60,000小時
風扇型號：機殼版F120Q靜音扇(RF-Q12CR-B1)
風扇軸承：Rifle Bearing
風扇轉速：1200±240RPM
風扇風量：62.18CFM
風扇靜壓：1.05毫米水柱
風扇噪音：25.1dBA
風扇接頭：3pin

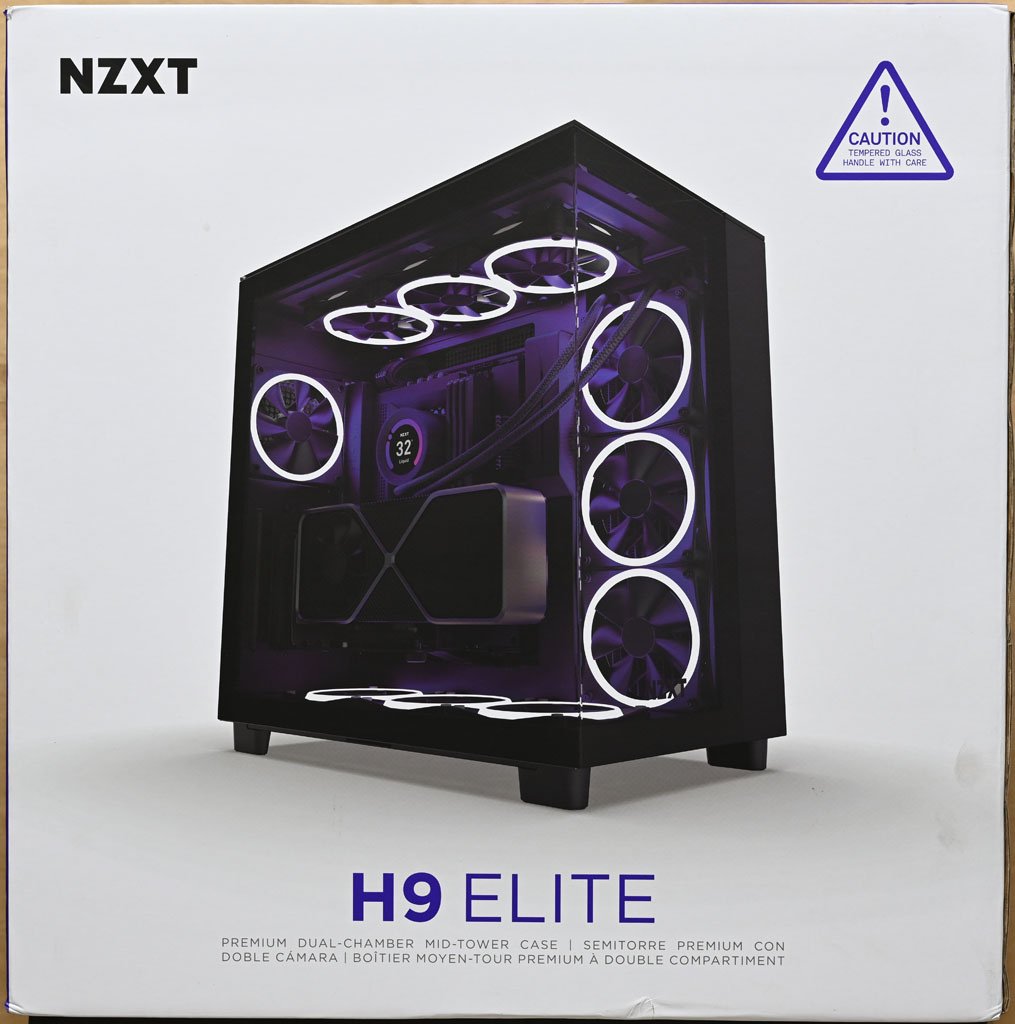

▼此面彩色外箱有商標、強化玻璃注意標誌、外觀圖、產品名稱
▼此面彩色外箱有商標及特寫圖
▼彩色外箱左右兩側有產品名稱、提把開口、正面/左側面單線圖、多國語言產品特色、三種語言規格表、型號、顏色標示、條碼
▼彩色外箱頂部有商標及產品名稱
▼出貨時會在左側和正面的強化玻璃交界處插入瓦楞紙板(紅框處)，頂部280mm用透明固定架另外裝在裡面的盒子，盒子上面有H9 SERIES●字樣
▼NZXT H9 ELITE機殼採雙艙設計，正面和左側強化玻璃的交界處採用無支架設計，頂部配置強化玻璃視窗及通風口，右側配置網孔板，黑色版本配置深色強化玻璃(Dark Tinted Tempered Glass)
▼左艙正面配置強化玻璃，玻璃下方有NZXT商標，理線擋板靠正面上方處配置一片深色透明視窗(紅色箭頭)
▼機殼後方，最上面有固定左/右側板的防掉落手轉螺絲(紅色箭頭)及打開頂部網孔板的施力凹槽(黃色箭頭)，左艙上方可裝1個120mm風扇，水冷排可裝到120mm。左艙下方7個標準擴充槽之間沒有支架，不用擔心介面卡連接埠會被阻擋，也可安裝另購的顯示卡垂直安裝架，每個擴充槽均採用可重複使用的擋板，擴充槽旁有一個長條形開孔。右艙上方電源供應器安裝位置提供2種安裝方向孔位
▼機殼底部腳座有防滑墊，左艙底部通風口配置側抽式過濾網，可從機殼左側抽出/插入，方便清潔
▼頂部配置強化玻璃視窗及通風口，採卡榫固定，免用工具，抓住頂部面板前/後邊緣往上拉即可拆卸
▼位於機殼頂部右前方的縱置式I/O埠、按鈕與指示燈，由上至下分別是4極耳機麥克風3.5mm插座、1個USB3.2 Gen2 Type-C、2個USB3.2 Gen1 Type-A、電源按鈕/電源指示燈(外環白色光圈)。未配置硬碟指示燈及重置按鈕
▼頂部強化玻璃視窗旁的通風口內側配置卡榫固定過濾網
▼過濾網可以單獨取下，方便清潔
▼機殼左艙頂部配置可拆卸式透明風扇/水冷排固定架，出貨預裝360mm用透明固定架，可裝3個120mm風扇或120/240/360mm水冷排。拆卸時，鬆開左圖紅色箭頭的防掉落手轉螺絲後，將固定架往右圖紅色箭頭方向移動，待側邊卡榫脫離及上下黑色固定銷(右圖紅框)到達固定架上開口向下位置，就可將固定架往上取出。為了避免不慎刮傷，可等待全部安裝完成後再將固定架的透明保護膜撕除
▼取下固定架後，可輕鬆安裝風扇/水冷排及連接主機板上方線路(左圖)。安裝2個140mm風扇或140/280mm水冷排時，需換上隨附的280mm用透明固定架(右圖)
▼左側配置卡榫固定的強化玻璃側板，鬆開防掉落手轉螺絲後，從左上凸出把手處施力往外拉開(注意扳開角度不可過大)，待上方球狀卡榫全部鬆脫後，將側板往上提，使下方圓形插入卡榫脫離底部固定凹槽
▼強化玻璃側板背面上方金屬條有3個固定用球狀卡榫，下方金屬條有圓形插入卡榫。靠近正面強化玻璃的交界處邊緣沒有保護，取放時需注意避免撞擊
▼右側配置卡榫固定的網孔板，鬆開防掉落手轉螺絲後，從右上凸出把手處施力往外拉開(注意扳開角度不可過大)，待上方球狀卡榫全部鬆脫後，將側板往上提，使下方圓形插入卡榫脫離底部固定凹槽
▼右側網孔板內側配置磁吸+卡榫固定過濾網
▼過濾網可以單獨取下，方便清潔
▼機殼右艙內部，電源供應器及3.5吋/2.5吋儲存裝置均安裝於此，最外側帶轉軸的可拆卸式固定架上下使用螺絲固定(紅色箭頭)，紫色標籤提醒施力開啟前先拆卸螺絲
▼拆卸螺絲後，將帶轉軸的可拆卸式固定架往外打開，螺絲鎖點處的黑色磁鐵可將固定架吸附於關閉位置。右艙右下方的3.5吋/2.5吋固定架使用防掉落手轉螺絲固定(紅色箭頭)
▼鬆開防掉落手轉螺絲後，將固定架往上提，就可脫離卡榫取下。固定架兩側有3.5吋用螺絲孔
▼固定架靠外側面(上圖)與靠內側面(下圖)有2.5吋用螺絲孔(紅色箭頭)
▼固定架安裝2顆3.5吋硬碟(上圖)及2顆2.5吋SSD(下圖)示意圖
▼帶轉軸的可拆卸式固定架上面有4個2.5吋安裝位置
▼若要拆卸固定架，施力將固定架上方轉軸拉出轉軸座(右上紅色箭頭為施力方向)，待上方轉軸脫離後，將固定架往上提(左下紅色箭頭為施力方向)，使下方轉軸脫離固定孔(右下紅色箭頭)
▼取下固定架後，可清楚看到右艙結構。右側前方風扇固定架到右側板之間距離為60mm
▼右側前方風扇固定架使用3顆防掉落手轉螺絲固定(左圖紅色箭頭)，取下固定架前要先把控制盒的風扇/燈光線路拔掉並從側邊魔鬼氈束帶解開，將手轉螺絲鬆開後將固定架頂端稍微往外拉後再往上提，便可取下固定架
▼右側前方風扇固定架，長條形固定孔可裝3個120mm風扇，水冷排可裝到360mm，其安裝空間足夠，水冷排雙面都可以安裝風扇。上方預裝3個機殼版F120RGB Duo風扇
▼機殼版F120RGB Duo風扇(RF-D12CF-B1)，扇葉軸心處及外框中央有NZXT商標，雙面均配置乳白色RGB光圈，LED總數量20顆
▼外框雙面鎖點均設置防震膠墊，外框其中一個側面有商標、型號、軸承類型、電壓/電流、認證標誌。風扇4pin線路長度60公分，NZXT燈光4pin線路長度59公分
▼去除右側前方風扇固定架的機殼右艙，整線空間達92mm，底板背面前端長條形穿線開口處安裝具備4條魔鬼氈束帶的加寬整線槽，底板背面上方2個長條形穿線開口之間有3條魔鬼氈束帶
▼右側前方風扇艙壁有6個風扇線路用長方形穿線開口，2條魔鬼氈束帶可固定風扇線路及機殼連接線組
▼安裝在底板背面下方的機殼版RGB燈光及風扇控制器V2(AC-CRFC0-B1)
▼機殼版RGB燈光及風扇控制器V2(AC-CRFC0-B1)正面有商標及連接埠標示，背面標籤有商標、名稱、型號、輸入電壓/電流、條碼、產地、認證標誌。5V最大消耗電流4.5A，12V最大消耗電流3A
▼機殼版RGB燈光及風扇控制器V2(AC-CRFC0-B1)接出供電用SATA連接器(上)及控制用USB 2.0 9pin連接器(下)
▼機殼版RGB燈光及風扇控制器V2(AC-CRFC0-B1)可控制6組NZXT RGB燈光(RGB1-6)、3組4pin風扇(FAN1-3)。每個燈光通道可控制最多40個LED，6個通道總和可控制最多120個LED
▼RGB燈光及風扇控制器V2(AC-CRFC0-B1)提供3條4pin風扇1對3分接線，連接器至第一個接頭線路長度95mm，接頭間線路長度55mm，只有第一個接頭能回傳風扇轉速，其他接頭僅連動PWM信號。控制盒搭配分接線最多可控制9顆3pin DC或4pin PWM風扇
▼機殼連接線組，1為電源開關/電源指示燈一體接頭，2為耳機麥克風插座的接頭，3為USB3.2 Gen1 Type-A的19pin接頭
▼USB3.2 Gen2 Type-C的20pin Type-E接頭設置防塵蓋
▼機殼左艙用來安裝主機板及顯示卡，底板上方有2個長條形穿線開口，底板前端長條形穿線開口有整線擋板蓋住，底板下方有5個長條形穿線開口
▼整線擋板各部尺寸及其下方的長條形穿線開口
▼左艙底部通風口，長條形固定孔可安裝3個120mm或2個140mm風扇，水冷排可裝到360mm
▼左艙後方上面預裝1個機殼版F120Q靜音扇，後方I/O擋板開口上緣距離左艙頂部60mm，擴充槽下緣距離左艙底部65mm
▼機殼版F120Q靜音扇(RF-Q12CR-B1)，扇葉軸心處有NZXT商標，外框中央貼紙有商標、型號、軸承類型、認證標誌、電壓/電流。風扇3pin線路長度60公分
▼配件盒內有主機板銅柱/主機板銅柱套筒工具(A)、電源螺絲(B)、2.5吋螺絲(C)、風扇螺絲(D)、主機板銅柱/3.5吋螺絲(E)、安裝說明書(F)、塑膠束帶(G)
▼安裝MSI GEFORCE RTX 4090 GAMING X TRIO顯示卡時，最前端與左艙正面玻璃距離105mm
▼MSI GEFORCE RTX 4090 GAMING X TRIO顯示卡頂部距離左艙開口25mm，底部距離右側前方風扇外框35mm
▼整機安裝完成圖
▼280mm用透明固定架安裝NZXT KRAKEN X63 RGB的280mm水冷排示意圖。紅框處為通往右艙的開口
▼從頂部強化玻璃視窗看進去的樣子
▼頂部風扇/水冷排的排氣路徑，除了從頂部通風口排出外，氣流也會經開口轉往右艙，經右側網孔板排出
▼頂部安裝水冷排及風扇時，風扇與主機板CPU供電線路的距離較近(紅框處)，需注意整線避免打到
▼右艙安裝140mm長電源時，電源左端距離右側前方風扇艙壁180mm，右下3.5吋/2.5吋固定架下緣距離右艙底部55mm
▼右艙最外側帶轉軸的可拆卸式固定架裝上後，固定架右端距離右艙後方190mm
▼安裝完成後運作示意圖
▼因為機殼版F120RGB Duo風扇雙面都有光圈，所以可以從右側網孔板看到光圈
接下來進行CPU+GPU高負載前/後溫度比較
處理器：Intel Core i7-12700K
主機板：ASUS ROG STRIX Z690-A GAMING WIFI D4
記憶體：tigo X3 DDR4-3600 8GB * 2
作業系統碟：Seagate FireCuda 530 1TB散熱片版
顯示卡：MSI GeForce RTX 4090 GAMING X TRIO 24G
散熱器：NZXT KRAKEN X63 RGB一體式水冷及THERMALRIGHT LGA17XX-BCF改裝扣具
電源供應器：EVGA 1000 G6
主機板UEFI設定及NZXT CAM所有設定均維持預設值
▼CPU+GPU高負載前AIDA64 Extreme感測器頁面、穩定性測試頁面、NZXT CAM冷卻頁面螢幕截圖
▼CPU+GPU高負載30分鐘後AIDA64 Extreme感測器頁面、穩定性測試頁面、NZXT CAM冷卻頁面螢幕截圖，有稍微頂到CPU過熱節流(Throttling 0%)
▼CPU+GPU高負載前(左)/後(右)AIDA64 Extreme感測器的各部溫度比較
▼CPU+GPU高負載前(上)/後(下)NZXT CAM的溫度比較(風扇1：F120Q，風扇2：F120RGB Duo)
▼CPU+GPU高負載30分鐘後的左側/頂部通風口(左上)、頂部通風口/強化玻璃視窗(右上)、頂部通風口/右側(左下)、後方風扇/顯示卡擋板(右下)的紅外線熱影像圖
▼機殼版RGB燈光及風扇控制盒V2可透過NZXT CAM軟體控制燈光及風扇。至原廠網站下載NZXT CAM安裝及執行就可以開始使用。電腦監控頁面顯示CPU使用率/溫度/時脈/風扇轉速、GPU使用率/溫度/時脈/風扇轉速、RAM使用率、網路上傳/下載速度、儲存空間使用率、背景應用程式占用CPU/GPU/RAM/下載/上傳
▼系統規格頁面，可顯示系統主要裝置及詳細資訊
▼遊戲頁面，可顯示遊戲運作統計資料
▼照明頁面，可選擇/管理設定檔、整體亮度控制滑桿，下方顯示控制盒/水冷(安裝NZXT水冷時)連接的NZXT燈光裝置名稱/通道/數量、個別亮度控制滑桿、個別燈光效果選擇
▼燈光設定檔可選擇預設/White/Spectrum Wave/NZXT Purple/Red Alert/Vaporwave/Mermaid/Audio Level
▼更改燈光設定檔示範影片：
▼點選關於裝置，可顯示狀態、各通道連接NZXT燈光裝置(數量)、已使用的LED數量/最大數量
▼燈光模式可選固定、呼吸、漸變、跑馬燈、顏色覆蓋、脈衝、頻譜波浪、交替、翼形、星夜、彩虹流動、超級彩虹、彩虹脈衝、蠟燭、CPU溫度、GPU溫度、FPS、波浪、水平、同步、低音、增益
▼更改燈光模式示範影片：
▼打開F120 RGB Duo風扇的自訂LED顏色，可個別設定20顆LED的顏色
▼超頻頁面，可選擇/管理設定檔，顯示目前GPU統計資料，最下方有超頻設定滑桿
▼冷卻頁面，可選擇/管理設定檔，顯示目前CPU/GPU溫度、噪音、控制盒風扇1/2/3轉速，有安裝NZXT水冷會顯示水冷液溫度及幫浦轉速。下方可個別調整控制盒風扇1/2/3設定檔及幫浦設定檔(有安裝NZXT水冷)

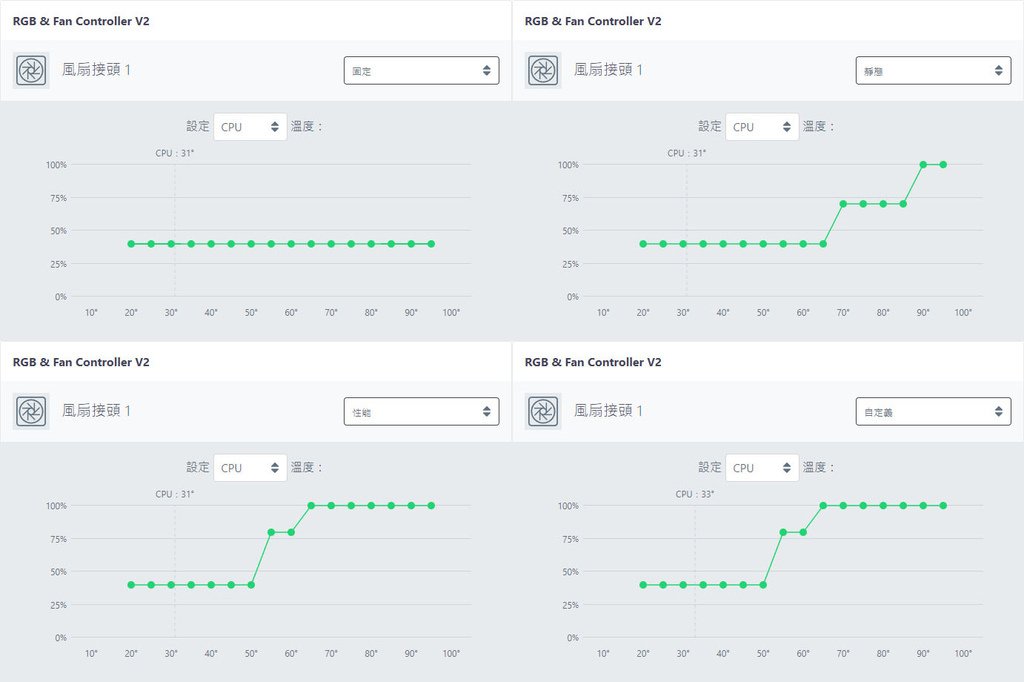

▼點選風扇/幫浦時會顯示溫度VS風扇轉速百分比圖表，設定檔可選固定/靜態/性能/自定義，可選擇參考溫度來源(CPU/GPU/水冷液)。選擇固定或自定義設定檔時可調整圖表綠色控制點來設定轉速或該溫度點轉速
▼功率頁面，連接NZXT E系列數位監控電源供應器後會在此顯示資訊及設定，若無則顯示沒有支援的裝置
▼Keyboard頁面，連接NZXT Function鍵盤後會在此顯示相關設定
▼Mouse頁面，連接NZXT Lift滑鼠後會在此顯示相關設定
▼Capture Card頁面，連接NZXT Signal擷取盒後會在此顯示相關設定，若無則顯示產品圖片、特色及購買連結
▼Monitor頁面，連接NZXT Canvas顯示器後會在此顯示相關設定，若無則顯示產品圖片、特色及購買連結
▼設定頁面→一般設定，可管理帳號、語言、溫度單位、關閉時最小化到系統匣、啟動Windows時自動啟動NZXT CAM、以最小化啟動、NZXT CAM硬體加速、深色模式、透過IFTTT整合CAM及第三方服務自動化相關、面板顯示、遊戲自動掛載功能、隱私設定
▼設定頁面→重疊，可設定遊戲中重疊顯示CAM資訊內容、尺寸、不透明度、啟動熱鍵、自動顯示重疊
▼設定頁面→迷你模式，可設定迷你模式的主題、自訂介面顏色、顯示不透明度/尺寸/方向、自訂顯示內容
▼設定頁面→通知設定，點選右上角落鈴鐺圖示可觀看重要資訊，可登入以接收CAM對於電腦效能、社群內容、新GPU/CPU更新及NZXT相關資訊
▼設定頁面→驅動程式，可顯示目前偵測到的NZXT裝置及其韌體版本
▼設定頁面→設定檔，可管理CAM設定檔及個別控制其他NZXT裝置設定檔，右上可查看CAM設定檔說明
▼設定頁面→支援，可反應使用問題或是查看常見問答。反應問題時，填寫EMAIL、名字、相關問題、主題、描述，下方可選擇傳送NZXT CAM記錄檔及硬體配置給NZXT客服檢測使用，有助於更快解決問題
不錯的點：
○黑色版本配置深色強化玻璃，正面及左側的強化玻璃交界處採獨特的無支架設計，無視野斷層讓內部組件一覽無遺，頂部配置強化玻璃視窗及通風口，右側配置網孔板。左側/右側/頂部均為免工具可拆裝
○雙艙設計，左艙可裝ATX主機板、435mm顯示卡及3個360mm一體式水冷排(右側前方安裝位置支援冷排雙面安裝風扇)，右艙提供充足的電源供應器/儲存裝置安裝及整線空間
○底部/右側前方/頂部/後方提供最多10顆120mm風扇安裝空間，頂部/右側前方風扇固定架為可拆卸式設計。右側前方預裝3個機殼版F120RGB Duo風扇，後方預裝1個機殼版F120Q靜音扇
○全新F120RGB Duo風扇，長壽FDB軸承，高靜壓扇葉設計，4pin PWM轉速控制，雙面均配置RGB LED光圈，每個風扇LED總數量達20個，雙面鎖點設置可降低震動及噪音的防震膠墊
○內建機殼版RGB燈光及風扇控制盒V2，6組NZXT RGB燈光通道，每個通道可控制最多40個LED(6個通道總和最多120個LED)，3組4pin風扇通道，搭配隨附3條4pin風扇1對3分接線，最多可控制9顆3pin DC或4pin PWM風扇，並支援Zero RPM模式。燈光及風扇均可透過NZXT CAM軟體進行控制
○底部通風口能提供冷空氣給顯示卡，側抽式過濾網可從外部拆裝，頂部通風口及右側網孔板內置過濾網
○配置7個無支架標準擴充槽，不用擔心介面卡連接埠會被阻擋，也可使用另購的顯示卡垂直安裝架
○頂置式I/O面板提供2個USB3.2 Gen1 Type-A及1個USB3.2 Gen2 Type-C
○底板背面安裝附帶魔鬼氈束帶的加寬整線槽，底板背面側邊/上方也有固定線路的魔鬼氈束帶，整線方便
○右艙可拆卸式固定架可安裝2顆3.5吋硬碟/2.5吋SSD或是1顆3.5吋硬碟加1顆2.5吋SSD。帶轉軸的可拆卸式固定架可安裝4顆2.5吋SSD
○螺絲個別裝袋，並印上螺絲規格
可改進的點：
○左側板強化玻璃靠正面交界處的邊緣為裸露無防護，取放時需注意避免直接撞擊
○左右側板的下方卡榫拆裝需要注意施力，用力過輕無法脫離卡榫，用力過猛或開啟角度過大容易損壞卡榫及固定凹槽
○沒有配置重置開關與硬碟指示燈
○正面及左側強化玻璃交界處有細縫
○風扇燈光需連接至控制盒透過NZXT CAM控制，無法與非NZXT裝置燈光連動
○雖然頂部透明視窗旁設有通風口，且有開口通往右艙協助排出熱氣，但較大的排氣阻力影響水冷排及內部熱氣散出，CPU/GPU雙烤時出現CPU稍微頂到過熱節流的現象，整體溫度也較H9 FLOW搭配相同配備時高
