狼窩2.0為3樓透天,屬狹長形配置,中間電梯井/樓梯間沒有設置網路孔及電源,僅在1F客廳前端及3F中間有弱電箱,加上1F客廳電視牆區域裝潢時覆蓋住牆面原有網路孔,無法拉線/換線,造成網路配置限制

▼整理前配置如下圖:


上圖配置說明:(紅色為無法更動的既有線路/網路孔,黑色為可更動的自設線路)
①1F客廳/2F前/2F後各有2個網路孔接至1樓弱電箱,1F餐廳有1個網路孔接至1F弱電箱,1F弱電箱與3F弱電箱之間有1條線相連,1F弱電箱內有1個8埠交換器,3F弱電箱內有1個5埠交換器,3F前與3F後各有2個網路孔接至3F弱電箱交換器
②1F客廳電視牆只分配1個網路孔,另1個網路孔在對面的牆,牆上的網路孔已經被電視牆裝潢擋住,無法增加及抽換線路
③中華電信GPON設置在1F弱電箱,開啟硬撥及內建Wi-Fi,設置SSID1
④GPON的網路埠經既有線路1接至2F後TP-Link AX6000的WAN埠,經LAN埠分接至NAS及PC1/PC2/PC3,其中一路LAN經既有線路2接回1F弱電箱8埠交換器,開啟路由器模式及內建Wi-Fi,設置SSID3
⑤1F弱電箱交換器經電視牆既有線路接至電視櫃RT-AC88U的WAN埠,經LAN埠分接至TV PC(電視用電腦),開啟基地台模式及內建Wi-Fi,設置SSID2
⑥1F弱電箱交換器經既有線路接至2F前DTR244DG的WAN埠,開啟基地台模式及內建Wi-Fi,設置SSID4
⑦1F弱電箱交換器經既有線路接至3F弱電箱,直接接到EW7438RPn Mini,開啟基地台模式及內建Wi-Fi,設置SSID5,因3F暫無有線網路使用需求,所以不連接原本用來分配網路孔的交換器

這樣的配置,主要的缺點就是使用無線網路時要依照信號強弱手動選擇SSID,一開始長輩不會手動選擇,會抱怨移動到家裡其他位置時無線網路會延遲變慢,後來長輩學會手動選擇SSID後也慢慢習慣這樣的配置。另一個比較大的缺點就是這樣的配置無法在1F客廳使用MOD,因為MOD要接在GPON上,而電視牆與弱電箱之間只有1條線,若要讓MOD與TV PC共存,變成線路要拔來拔去,要用的才接網路線。所以重新配置前,要看MOD時只能經過2F前的既有線路2把MOD與GPON連接起來,然後在2F前觀看MOD

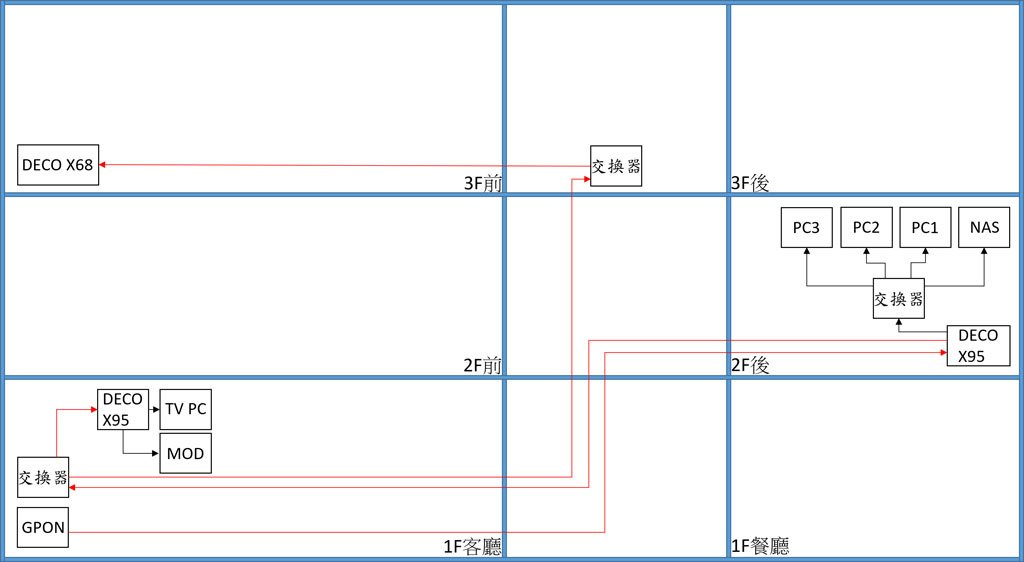

▼使用2台TP-Link Deco X95及1台TP-Link Deco X68,將整個網路重新配置如下圖:


上圖配置說明:(紅色為無法更動的既有線路/網路孔,黑色為可更動的自設線路)
①中華電信GPON同樣設置在1F弱電箱,開啟硬撥,關閉內建Wi-Fi
②GPON的網路埠經既有線路1接至2F後主要TP-Link Deco X95的網路埠3,網路埠2經交換器分接至NAS及PC1/PC2/PC3,網路埠1經既有線路2接回1F弱電箱8埠交換器,開啟路由器模式及設置Mesh Wi-Fi SSID
③1F弱電箱交換器經電視牆既有線路接至電視櫃節點TP-Link Deco X95的網路埠3,網路埠2接至TV PC(電視用電腦),在Deco APP中IPTV/VLAN設定將網路埠1指派給MOD使用(指派後只能接MOD,不能接其他設備)
④1F弱電箱交換器經既有線路接至3F弱電箱交換器,再經既有線路接至3F前節點TP-Link Deco X68網路埠1。因為交換器已接回,當3F前及3F後要使用有線網路時,可直接使用牆上的網路孔或Deco X68的網路埠2

改成這樣的配置以後,最大的優點就是單一Mesh Wi-Fi SSID,並支援802.11k/v/r無縫漫遊,不用手動切換,屋內既有線路作為主要及節點之間的有線回程,傳輸更穩定外也能降低延遲。另外Deco APP可在IPTV/VLAN設定指派主要/節點的任意網路埠連接MOD(整個系統最多可指派3個網路埠連接MOD),不需額外使用網管交換器及設定VLAN,就可透過單條網路線同時通MOD與一般設備網路,且不會影響頻寬,透過電視牆的1條既有線路,讓MOD與TV PC可以同時使用有線網路並共存

尚待改進之處:
①改配置時把2F後主要X95移動到靠近樓梯間/電梯井的房間門口,讓2F前靠近樓梯間/電梯井的衛浴收訊格數增加,不過2F前靠窗邊處的網速會稍微下降,除非在2F前多擺1個節點
②因為1F客廳電視櫃節點X95擺放位置比較靠近前門,且有電視及裝潢阻擋,導致1F餐廳後門處的無線網路信號最弱,網路速度降低程度最大,要改變節點放置位置才會有改善
③3F後目前為小孩房,暫不考慮放置節點,3F弱電箱空間放不下Deco X68(之前挑EW7438RPn Mini主要原因就是體積小能塞進弱電箱),只能把Deco X68放在3F前,受限於3F前的網路孔及家具位置,無法將節點X68更靠近樓梯間/電梯井擺放,所以3F後靠窗邊的網路速度也有下降

▼2F後的主要Deco X95擺放在靠門口的架子上


▼1F客廳的節點Deco X95擺放在電視與裝潢之間的空隙


▼3F弱電箱內部深度不足,無法擺下Deco X68,內部只擺1個5埠交換器,並接上3F前及3F後網路孔線路


▼3F前的節點Deco X68擺在家具上


▼小米11T於各位置的SPEEDTEST結果


▼三星S21+於各位置的SPEEDTEST結果


接著是TP-Link Deco X95及Deco X68開箱
▼TP-Link Deco X95產品規格:


▼TP-Link Deco X68產品規格:

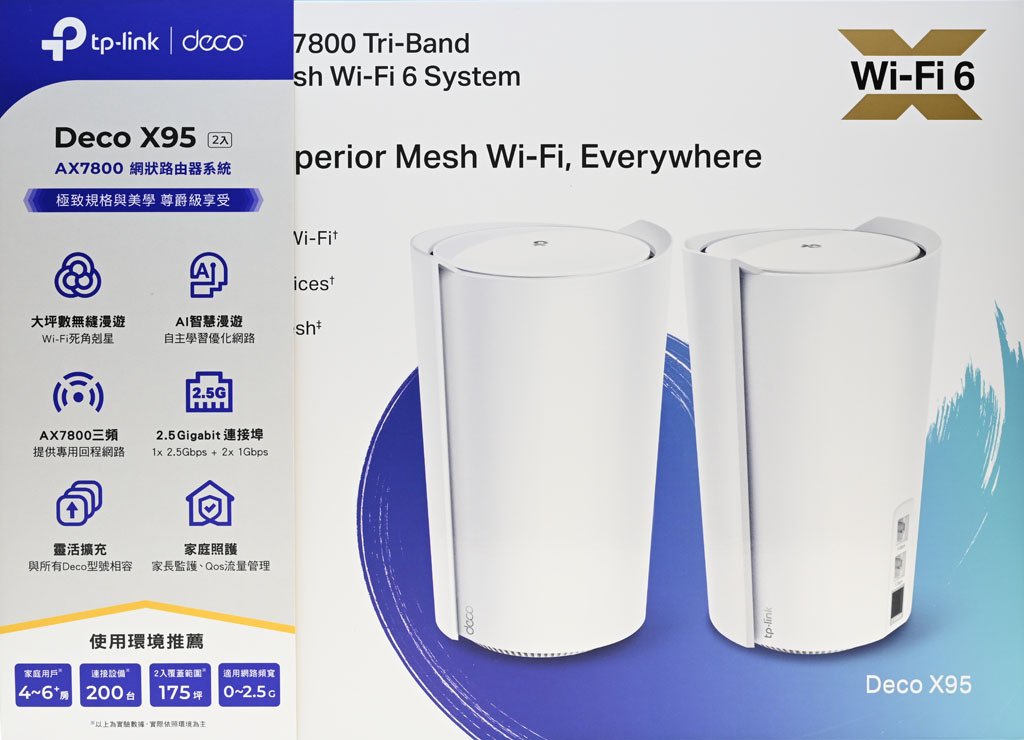

▼TP-Link Deco X95外盒正面有Deco標誌、AX7800三頻Mesh Wi-Fi 6系統字樣、Wi-Fi 6 X標誌、產品特色、涵蓋面積/適用房間數量標示、2.5G網路孔圖示、Amazon Alexa圖示、HomeShield圖示、TP-Link商標、外觀圖、型號


▼TP-Link Deco X95外盒背面有Deco標誌、TP-Link商標、AI/三頻傳輸/2.5G有線網路配置情境圖、智慧天線說明、Deco X95=三頻Wi-Fi 6+無縫AI漫遊+Multi-Gig網路連線+HomeShield標示、特色說明


▼TP-Link Deco X95外盒上側面有TP-Link商標及Deco標誌,下側面有Deco標誌、包裝內容、條碼、認證標誌、中文產品資訊/NCC編號貼紙、支援網址、注意事項、廠商資訊、更多資訊連結QR碼


▼TP-Link Deco X95外盒左側面有Deco標誌、Multi-Gig網路埠連接圖、AX7800三頻Mesh Wi-Fi 6系統字樣、Deco X95二入裝字樣、規格表、Deco APP介紹/連結QR碼、APP示意圖。右側面有Deco標誌、外觀圖、AX7800三頻Mesh Wi-Fi 6系統字樣、Deco X95二入裝字樣、產品特色、涵蓋面積/適用房間數量標示、Amazon Alexa圖示、HomeShield圖示


▼TP-Link Deco X95外盒封套正面有TP-Link商標、Deco標誌、Deco X95 AX7800網狀路由器系統字樣、中文產品特色、中文使用環境推薦(家庭用戶4-6房、連接設備200台、2入涵蓋範圍175坪、適用最高至2.5G寬頻網路頻寬)


▼TP-Link Deco X95外盒封套背面有Deco標誌、中文各項特色說明、中文Deco APP介紹/連結QR碼


▼TP-Link Deco X95外盒封套側面有3年保固字樣、服務時間、聯絡方式(免費專線、手機改撥、技術信箱)、MOD適用圖示、連續11年網路銷售設備No.1圖示字樣


▼打開TP-Link Deco X95外盒,左邊配件盒印上Deco標誌及快速安裝步驟(①下載安裝Deco APP並註冊ID、②打開數據機、③連接數據機及Deco、④打開Deco APP並完成設定),右邊2個Deco X95並排放置在泡殼中


▼TP-Link Deco X95包裝內容,有2個Deco X95、2個電源供應器、1條RJ-45網路線、快速安裝說明、Wi-Fi 6無法連線排除說明


▼TP-Link Deco X95純白圓筒狀外殼的頂部直徑比底部略大


▼TP-Link Deco X95頂部裝飾蓋中間有TP-Link商標


▼TP-Link Deco X95圓筒狀外殼上面印上銀色TP-Link商標及Deco標誌,並貼上NCC及BSMI認證標誌


▼TP-Link Deco X95圓筒狀外殼上有3個RJ-45網路線插孔,1個支援2.5G(黑色),2個支援1G(灰色)


▼TP-Link Deco X95底部外圍有散熱通風孔及4個防滑膠墊,中央凹陷處有電源輸入插孔、標籤、條碼、重置按鈕(長按1秒重置,此時指示燈會轉黃色閃爍,變成黃色恆亮表示重置完成)


▼TP-Link Deco X95的電源供應器,採用白色外殼及灰色電源線


▼TP-Link Deco X95電源供應器頂端有TP-Link商標,底部印上廠商、型號、輸入/輸出規格、產地、認證標誌、序號。輸出規格為DC12V/2.5A


▼隨附的RJ-45網路線為扁線


▼將電源供應器的DC插頭連接TP-Link Deco X95底部電源插孔,底部有開可以讓電源線穿過的線槽


▼TP-Link Deco X95指示燈在圓筒狀外殼側面,不同顏色表示不同狀態(黃色閃爍:Deco重置中,黃色恆亮:Deco啟動中,藍色閃爍:Deco準備好開始設定/WPS處理中,藍色恆亮:Deco進行設定中,綠色閃爍:Deco韌體升級中,綠色恆亮:Deco正常運作,紅色閃爍:與主Deco離線,紅色恆亮:Deco發生異常)


▼TP-Link Deco X68外盒正面有Deco標誌、AX3600三頻Mesh Wi-Fi 6系統字樣、Wi-Fi 6 X標誌、產品特色、涵蓋面積/適用房間數量標示、Amazon Alexa圖示、HomeShield圖示、TP-Link商標、MOD適用圖示、連續11年網路銷售設備No.1圖示字樣、外觀圖、型號


▼TP-Link Deco X68外盒背面有Deco標誌、TP-Link商標、了解更多Deco Mesh連結QR碼、三頻傳輸配置情境圖、特色說明


▼TP-Link Deco X68外盒上側面有TP-Link商標及Deco標誌、3年保固貼紙(服務時間、免費專線、手機改撥、技術信箱),下側面有Deco標誌、包裝內容、中文產品資訊/NCC編號貼紙、條碼、認證標誌、支援網址、注意事項、廠商資訊、更多資訊連結QR碼


▼TP-Link Deco X68外盒左側面有Deco標誌、外觀圖、AX3600三頻Mesh Wi-Fi 6系統字樣、規格表、Deco APP介紹/連結QR碼、APP示意圖。右側面有Deco標誌、外觀圖、AX3600三頻Mesh Wi-Fi 6系統字樣、產品特色、涵蓋面積/適用房間數量標示、Amazon Alexa圖示、HomeShield圖示


▼打開TP-Link Deco X68外盒,上面2個Deco X68並排放置在泡殼中,下面配件盒印上Deco標誌及快速安裝步驟(①下載安裝Deco APP並註冊ID、②打開數據機、③連接數據機及Deco、④打開Deco APP並完成設定)

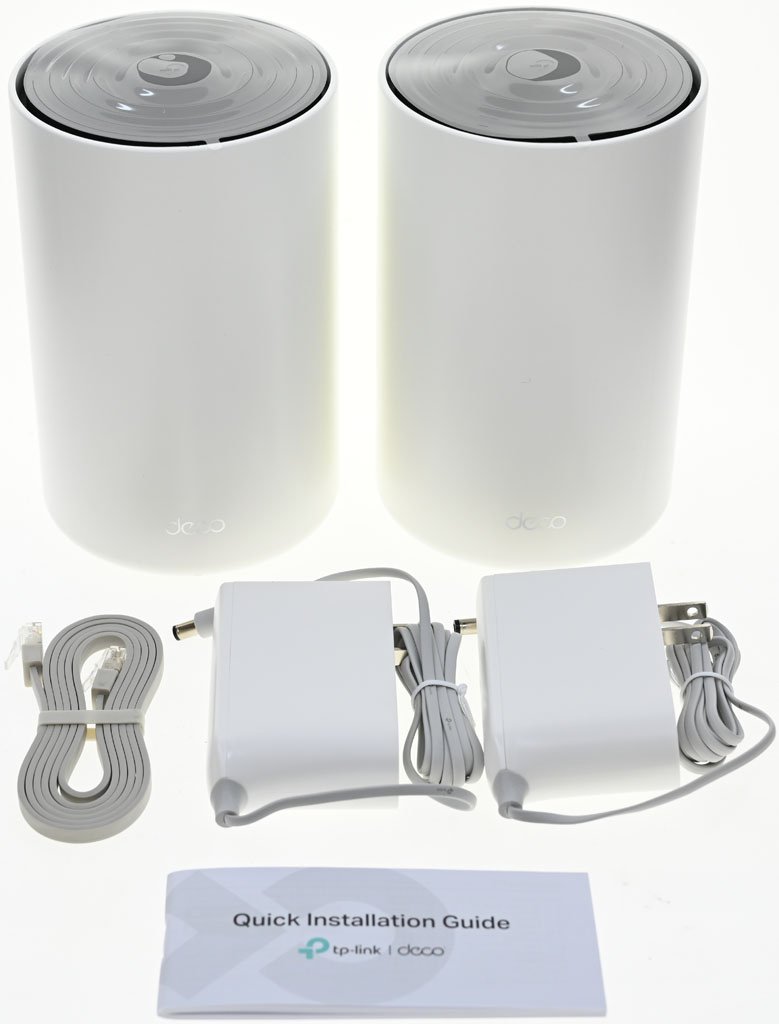

▼TP-Link Deco X68包裝內容,有2個Deco X68、2個電源供應器、1條RJ-45網路線、快速安裝說明


▼TP-Link Deco X68頂部同心圓黑色鏡面裝飾蓋中央有TP-Link商標


▼TP-Link Deco X68圓筒狀外殼靠近底部有銀色Deco標誌,最下方有指示燈導光條


▼TP-Link Deco X68圓筒狀外殼TP-Link商標下有2個RJ-45網路線插孔,均支援1G,最下面是電源輸入插孔


▼TP-Link Deco X68底部外圍有散熱通風孔及指示燈導光條,中央有重置按鈕(長按1秒重置,此時指示燈會轉黃色閃爍,變成黃色恆亮表示重置完成)、標籤、條碼


▼TP-Link Deco X68的電源供應器,採用白色外殼及灰色電源線


▼TP-Link Deco X68電源供應器頂端有TP-Link商標,底部印上廠商、型號、輸入/輸出規格、產地、認證標誌、序號。輸出規格為DC12V/2.5A(與Deco X95使用的相同)


▼隨附的RJ-45網路線為扁線


▼TP-Link Deco X68指示燈在圓筒狀外殼靠近底部處,不同顏色表示不同狀態(黃色閃爍:Deco重置中,黃色恆亮:Deco啟動中,藍色閃爍:Deco準備好開始設定/WPS處理中,藍色恆亮:Deco進行設定中,綠色閃爍:Deco韌體升級中,綠色恆亮:Deco正常運作,紅色閃爍:與主Deco離線,紅色恆亮:Deco發生異常)


Deco APP除了安裝設定Deco及控制TP-Link智慧家庭設備/Philips Hue設備外,還具備HomeShield(基本版,專業版需付費訂閱),可保護網際網路,檢測網路威脅,以保護您的隱私和已連接的設備。強大的家長控制功能,管理連線時間並阻止不適當的內容以保護家庭成員的健康。流量管理(QoS)能優先考慮頻寬需求的設備以獲得更快的網路體驗。綜合報告可定期獲取完整的統計訊息和資訊,更容易了解家庭網路的使用情況
在家中或外出時透過Deco APP管理Wi-Fi並查看每個無線/有線連接的設備及設定訪客網路,與Amazon Alexa/ Google Home配對後,可透過簡單的語音指令控制Deco,享受便捷生活。所有Deco型號都可組成相同的Mesh網路,可隨時增加更多Deco擴展網路覆蓋範圍
▼手機安裝Deco APP並執行,勾選”我接受使用條款並確認我已完全閱讀並理解隱私權政策”,已有TP-Link帳號的使用者可直接登入(若無可新申請帳號後登入),之後選擇要設為主要Deco的型號


▼自包裝取出Deco本體、電源供應器、網路線,然後關閉數據機電源並移除備用電池(如果有的話),移除數據機連接舊路由器的網路線,用網路線連接數據機LAN埠及Deco上任意網路埠,連接完成後開啟數據機及Deco的電源,等待數據機連接網際網路,當Deco指示燈從恆亮黃燈變成慢閃藍燈,表示已準備好開始設定


▼Deco APP會要求使用手機位置資訊權限,之後開始尋找Deco,若找到Deco會詢問是否連接暫時性無線網路Deco_XXXX,連接後會詢問Deco放置位置,設定完成後點選連接


▼Deco會偵測網際網路類型,若沒有成功連接,會出現未連接網路線。若網路線連接成功,依照使用的網際網路類型(浮動IP、PPPoE、固定IP、L2TP、PPTP、DS-Lite)進行設定,若有使用MOD需求的話,可於稍後再設定IPTV/VLAN,視網際網路需求選擇維持預設MAC位址或使用特定MAC位址

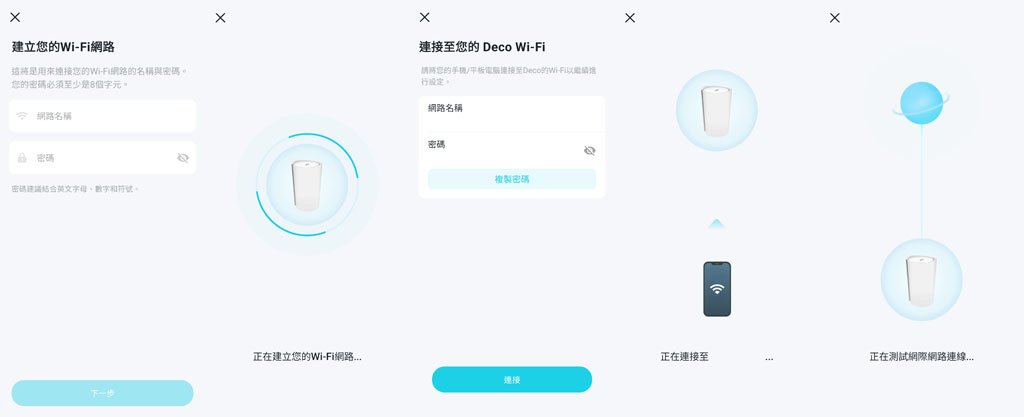

▼設定Wi-Fi網路名稱/密碼後,就會建立無線網路,建立完成後會要求手機重新連接至剛剛建立的Deco Wi-Fi,連線成功後會測試網際網路連線


▼主要Deco新增完成後,會進入網路頁面,這時可繼續新增節點Deco,網路頁面右上角+號圖示可新增Deco


▼新增節點Deco時,選擇Deco型號後選擇房屋布局,會顯示擺放建議,之後等候Deco指示燈從恆亮黃燈變成慢閃藍燈,表示已準備好開始設定


▼開始尋找節點Deco,成功連接後會詢問放置位置,新增成功後可選擇繼續加入另一個Deco或完成


▼節點Deco新增完成後的網路頁面,顯示網路名稱、Wi-Fi設定快捷鍵、訪客網路快捷鍵、目前網路狀態、下載/上傳速度、Deco組合、線上用戶端數量、智慧家庭設定。Deco間連線出現線路圖示表示目前使用有線回程(出現扇形圖示表示使用無線回程,同時用格數及顏色表示信號強度)


▼點選線上用戶端,可顯示連線用戶端數量及列表(名稱、下載/上傳速度、連線方式)、離線用戶端數量及列表(點選”全部清除”可一次刪除)。點選連線用戶可顯示裝置圖示、名稱、連接Deco/頻段(無線連接時)、MAC/IP位址、下載/上傳速度、訊號強度(無線連接時)、所屬家庭成員、開啟/關閉高優先級(需開啟QoS)、開啟/關閉Mesh技術、封鎖。點選離線用戶可顯示裝置圖示、名稱、MAC位址、所屬家庭成員、封鎖、刪除。點選裝置名稱可編輯裝置類型圖示及名稱。用戶端頁面右上角圖示可管理封鎖名單


▼點選智慧家庭,可新增智慧設備(支援TP-Link智慧設備及Philips Hue系列產品),並透過Deco APP進行控制。右上角+號圖示可新增智慧設備、新增捷徑、新增自動化


▼網路地圖頁面可顯示目前用戶總數量、下載/上傳速度、Deco組合(可切換顯示列表或平面圖)。點選個別Deco可顯示該Deco位置(主要Deco會顯示”主要的”,點選名稱右邊圖示可編輯)、MAC/IP位址、下載/上傳速度、已連接的用戶數量、用戶列表(裝置圖示、名稱、下載/上傳速度、連線方式)、Deco韌體版本


▼當節點Deco較多時,網路頁面會簡化Deco組合顯示,節點以Decos(數量)表示。點選進入後可顯示完整平面圖(右上角圖示可切換全螢幕顯示),列表顯示每個Deco位置、已連接用戶數量、下載/上傳速度、連線方式。若點選採用無線回程的節點Deco,會額外顯示連接主要Deco的頻段及信號強度,2.4GHz/5GHz_1/5GHz_2表示透過三頻無線回程


▼網路頁面右上角+號圖示可新增Deco、建立網路、分享此網路。網路地圖頁面右上角三點圖示可重啟網路、設定主要Deco、變更網路擁有者、刪除網路。個別Deco頁面右上角三點圖示可重新啟動、移除、支援


▼安全性頁面,可顯示發現的風險,點選”掃描細節”可再次掃描、顯示風險項目(點選項目可顯示完整資訊及改善建議),右上角問號圖示可顯示各項風險說明


▼升級HomeShield Pro的介紹資訊、比較基本和進階功能、每月/每年訂閱費用,訂閱條款。可免費試用30天


▼HomeShield基本與Pro版的功能差異比較


▼家長監護頁面,首次進入會顯示相關介紹資訊,介紹完成後點選右上角+號可建立設定檔及設定家庭時間(需升級HomeShield Pro)


▼更多頁面,可搜尋關鍵字,下面有Deco Lab、報告、封鎖列表、QoS、Wi-Fi設定、訪客網路、WPS、網際網路連線、網路優化、進階、連線警報、管理員、LED管理、系統


▼點選左上角三橫線圖示可顯示目前帳號,點選”查看帳號”可查看電子郵件、更改設定檔圖片(拍照或自選圖片)、變更名稱/密碼、輸入優惠碼、登出。點選擁有者旁左右箭頭圖示可顯示您的網路及建立新的網路。連線帳號可設定IFTTT/Amazon Alexa/Google語音助理。支援中心可搜尋/顯示常見問題及前往社群。APP設定→通知可開啟/關閉系統通知、更新韌體、安全事件、每月報告、設備警報、促銷訊息。APP設定→關於可顯示Deco APP版本、使用條款、隱私權政策、許可、隱私設定(開啟/關閉加入使用者體驗改善計畫、刪除帳號)


▼更多→Deco Lab,聚集一些實驗性功能,例如Wi-Fi助理,點選可進入


▼首次進入時Wi-Fi助理會顯示相關說明資訊


▼更多→Deco Lab→Wi-Fi助理,上方顯示目前Wi-Fi資訊(IP、閘道、公共IP、DNS、服務供應商、位置),上次Wi-Fi診斷時間及結果(分級/上傳/下載速度),手動執行Wi-Fi診斷。下方功能有測試速度、偵測攝影機、掃描設備、Ping測試、公共IP檢查、MAC檢查、檢查開啟通訊埠、Wi-Fi干擾


▼Wi-Fi助理→Wi-Fi診斷,可測試Wi-Fi信號、網路安全性、網路速度、Ping、閘道、Wi-Fi干擾、Wi-Fi資訊。右上角重新整理圖示可重新執行診斷,日誌圖示可顯示之前的診斷記錄


▼Wi-Fi助理→測試速度,可測試目前網路速度,測試過程會出現賽車小遊戲,操控賽車左右移動碰觸金幣/鑽石可獲得分數,測試結束會顯示Ping值/上傳/下載結果及遊戲分數。右上角日誌圖示可顯示之前的測試記錄


▼Wi-Fi助理→偵測攝影機,可偵測使用Wi-Fi網路的攝影機。若偵測不到也可採手動偵測(需要使用手機的相機權限),透過手機鏡頭偵測隱藏攝影機,手機啟用震動功能時,會在偵測到攝影機時震動


▼Wi-Fi助理→掃描設備,可偵測目前連接網路的設備,並顯示類型及IP位址。點選裝置可顯示設備資訊(設備類型/品牌/IP位址/MAC位置),點選”Ping”可測試所選裝置的平均Ping值/封包遺失%,點選”檢查開啟通訊埠”可掃描所選裝置開啟的通訊埠,點選”掃描目前的設備”可針對網路閘道IP進行掃描


▼Wi-Fi助理→Ping測試,輸入IP位址/域名或快速選擇閘道/Google.com/TP-Link.com進行測試,右上角齒輪圖示可設定傳送間隔、封包大小、重設回預設值。Wi-Fi助理→公共IP檢查,可輸入IP檢查或是檢查目前公共IP,顯示位置及ISP。Wi-Fi助理→MAC位址檢查,可輸入MAC位址前6碼進行檢查。Wi-Fi助理→檢查開啟通訊埠,可掃描輸入IP位址/域名所開啟的通訊埠,點選”掃描目前的設備”可針對網路閘道IP進行掃描


▼Wi-Fi助理→Wi-Fi干擾測試,可分析目前Wi-Fi網路效能及連線網路的頻道干擾。選擇Wi-Fi網路後點選”開始測試”進行測試,測試完成後會顯示結果。測試設定可選測試數、同頻道干擾(最小化訊號強度值/相同頻道數)、附近頻道干擾(最小化訊號強度值/鄰近頻道數)


▼更多→報告,可顯示每月/每週安全性/家長監護報告(訂閱HomeShield Pro可顯示更多的詳細報告),可設定開啟/關閉報告。更多→封鎖列表,可手動選擇用戶端/新增MAC位址加入封鎖設備列表。更多→QoS,可開啟/關閉QoS(流量管理),開啟QoS後可設定高優先級裝置,網路擁擠時會優先處理高優先級裝置的傳輸要求


▼更多→Wi-Fi設定,可設定Mesh無線網路名稱、密碼、安全性,進階可設定頻段及從Wi-Fi列表中隱藏此網路(隱藏SSID)


▼更多→訪客網路,可開啟/關閉訪客網路,開啟後可設定訪客網路名稱(預設在後面加上_Guest)、密碼、安全性,進階可設定頻段及VLAN ID


▼更多→WPS,可開啟主要/節點Deco的WPS功能,使附近裝置可以更輕鬆的連接。更多→網際網路連線,可設定網際網路IPV4/IPV6相關設定,點選可設定網際網路連線類型及DNS位址。更多→網路優化,可分析無線網路頻道壅塞。更多→連線警報,可開啟/關閉新設備(新設備連接時發出推播通知/電子郵件)及已知設備(指定設備上線/離線)的連線警報


▼更多→管理員,顯示擁有者(可建立網路並管理所有網路設定)/管理員(由擁有者授權管理設定)帳號,可新增管理員帳號及設定管理權限(網路管理/用戶端管理/IoT管理)。更多→LED管理,可開啟/關閉LED及設定LED關閉時間。更多→系統,可檢查及更新Deco韌體


▼更多→系統→更新Deco,若已發布可用的韌體更新,可點選”下載韌體”,下載完成後點選”安裝”,安裝時會出現倒數計時,更新完成後會重新啟動所有Deco,更新成功或無新版韌體時會顯示目前已是最新


▼更多→進階選單內有運作模式、IPTV/VLAN、複製MAC位址、DDNS、LAN IP位址、DHCP伺服器、位址保留、快速漫遊、波束成形、NAT導向


▼進階→運作模式,可設定Deco為Wi-Fi路由器模式或基地台模式(NAT/家長監護/QoS/設備隔離/連線警報無法使用)。進階→複製MAC位址,可開啟/關閉MAC位址複製。進階→DDNS,可註冊網域名稱。進階→LAN IP位址,可設定區域網路IP位址及子網路遮罩。進階→DHCP伺服器可設定區域網路開始/結束IP位址、預設閘道、主要/次要DNS。進階→位址保留,可指定裝置的IP位址固定不變動,按下右上角+號在列表中選擇裝置,就可新增成固定IP位址的裝置。點選已新增的裝置可手動更改IP位址,長按已新增的裝置可刪除


▼進階→IPTV/VLAN,可開啟/關閉IPTV/VLAN支援,開啟後整個Deco Mesh可指定最多3個通訊埠。針對MOD來說,ISP檔案選擇”橋接”,點選通訊埠選擇要連線的主要/節點Deco及網路孔編號,該網路孔設定後只能用來連接MOD,不能連接其他網路裝置

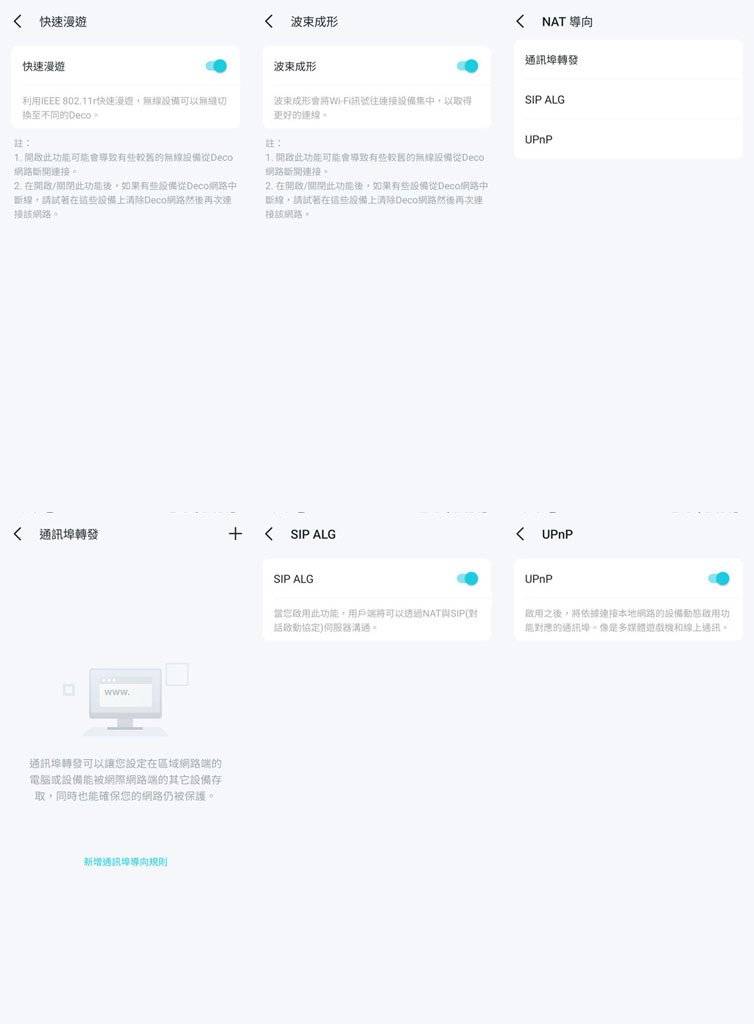

▼進階→快速漫遊,可開啟/關閉802.11r快速漫遊。進階→波束成形,可開啟/關閉波束成形。進階→NAT導向→通訊埠轉發,可管理通訊埠導向規則。進階→NAT導向→SIP ALG,可開啟/關閉用戶端透過NAT與SIG(對話啟動協定)伺服器溝通。進階→NAT導向→UPnP,可開啟/關閉本地網路的設備動態啟用功能對應的通訊埠


▼在瀏覽器輸入主要Deco的IP位址,輸入登入密碼後就可進入網頁管理介面,相較於Deco APP,網頁管理介面顯得十分簡陋。上面有Network Map及Advanced兩大分頁,Network Map分頁下點選Internet圖示會顯示網際網路連線類型及狀態。點選Deco圖示會顯示主要/節點Deco配置圖(All Deco Map按鈕可開啟/收回配置圖),最下面顯示所選Deco資訊(裝置名稱、IP位址、MAC位址)、無線網路(名稱/密碼)、效能(CPU負載量/記憶體使用率)。Internet圖示右上方打勾表示已連線,Deco圖示右上方數字表示所有Deco數量


▼Network Map分頁下點選Clients圖示會顯示目前連接裝置圖示、資訊(名稱/MAC位址/IP位址)、即時上傳/下載速度、連線類型(有線/無線2.4G/無線5G)。Clients圖示右上方數字表示所有已連線裝置數量


▼Advanced分頁下Status顯示目前網際網路、區域網路、無線網路、訪客網路的狀態


▼Advanced分頁下System中Firmware Upgrade子項目可手動選擇Deco裝置並上傳韌體檔案、顯示所有Deco裝置型號/目前韌體版本/可更新韌體版本、檢查韌體更新。Advanced分頁下System中System Log子項目顯示系統記錄檔,可依照種類/分類顯示、搜尋、重新整理及清除所有記錄,也可另存記錄至本機電腦檔案


▼Advanced分頁下System中Time Settings子項目可設定所在大洲/區域。Advanced分頁下System中Reboot子項目可針對單一/所有Deco重新啟動。Advanced分頁下System中System Parameters子項目可開啟或關閉IGMP/WAN Unicast


▼瀏覽器輸入節點Deco的IP位址,輸入登入密碼後就可進入網頁管理介面。節點Deco只會顯示Advanced分頁Firmware Upgrade/System Log/Reboot子項目。Firmware Upgrade子項目可手動上傳韌體檔案。System Log子項目顯示系統記錄檔,可依照種類/分類顯示、搜尋、重新整理及清除所有記錄,也可另存記錄至本機電腦檔案


▼Reboot子項目可針對目前節點Deco或是所有Deco重新啟動


報告完畢,謝謝收看
