特色：
●支援Intel LGA 1700/1200/115x/20xx及AMD TR4/AM5/AM4/AM3平台
●銅材質處理器接觸面，可有效帶走CPU熱量
●EPDM三元乙丙橡膠材質管路，外面包覆編織網，提高耐用性
●全鋁合金材質360mm水冷散熱排，可安裝3個120mm風扇，讓散熱氣流及冷卻性能最佳化
●隨附3個Antec Fusion 120四線式PWM轉速控制120mm風扇，風扇外框附帶防震膠墊，避免共振產生噪音
●水冷頭頂端深色透明罩內發光懸浮螺旋及水冷排風扇12邊形光環可發出絢麗的燈光效果及色彩組合，除支援主機板3pin 5V ARGB連動控制外，也可以使用內附燈光控制盒單獨控制
●提供3年保固
規格：
支援平台：Intel LGA 1700/1200/115x/20xx，AMD TR4/AM5/AM4/AM3
水冷排尺寸：397x120x27mm
水冷排材質：鋁
水冷頭尺寸：直徑67mm，高度48.5mm
幫浦揚程：1.4m
幫浦流量：≧1.3L/min
幫浦MTBF：40,000小時
幫浦噪音：≦28dBA
Fusion 120風扇尺寸規格：120x120x25mm
Fusion 120風扇MTBF：40,000小時
Fusion 120風扇轉速：600±200-2000±10%RPM
Fusion 120風扇風量：57.93CFM
Fusion 120風扇風壓：2.11毫米水柱
Fusion 120風扇噪音：17.02-31.24dBA
Fusion 120風扇轉速控制：4pin PWM
▼外盒正面有商標、特色圖示、外觀圖、產品名稱。外盒背面有商標、產品名稱、特色圖片說明、安裝情境圖、廠商資訊、產地、網址、AQ3三年保固圖示、技術支援聯絡資訊、條碼、認證標誌
▼外盒上側面有商標及產品名稱。外盒下側面有商標及多國語言規格表
▼外盒左側面有商標及產品名稱。外盒右側面有商標、水冷頭頂端發光懸浮螺旋外觀圖、產品名稱
▼包裝內容物有一體式水冷散熱器(A)、3顆Antec Fusion 120風扇(B)
▼安裝配件包內有安裝說明書(C)、燈光控制盒(D)、1對3風扇分接線(E)、Intel背板(F)、LGA1700螺柱(G)、LGA1200/115x螺柱(H)、手轉螺帽(I)、LGA20xx螺柱(J)、TR4螺柱(K)、風扇固定用長螺絲(L)、水冷排固定用短螺絲(M)、托架固定螺絲(N)、AMD托架(O)、AMD扣耳(P)、Intel托架(Q)、TR4托架(R)、散熱膏(S)、刮刀(T)
▼鋁製水冷排尺寸397x120x27mm，進/出水管位於同一側，水管包覆編織網，編織網部分長度37.5公分，直徑11.9mm，兩端套管長度13mm
▼水冷排進/出水管側面貼上序號條碼
▼水冷頭頂端深色透明罩有商標，頂端及周圍有貼上保護膜，為避免不小心受損，建議等到所有配件安裝完成，開機測試正常後再撕掉保護膜
▼水冷頭側面外觀
▼水冷頭的直角進/出水管可旋轉，可依需要調整水管角度
▼水冷頭幫浦供電及轉速回傳3pin線路(上)長度27公分。水冷頭ARGB燈光控制線至3pin ARGB母頭線路(下)長度56公分，3pin ARGB母頭至公頭線路長度6公分，公頭有保護蓋
▼水冷頭底部有4個托架固定孔，處理器接觸面有一層透明保護貼，上面印上”注意安裝前需撕開此貼膜”簡體中文及英文
▼水冷頭底部處理器接觸面使用星型沉頭螺絲固定
▼水冷頭底部處理器接觸面的中央微凸較不明顯
▼水冷頭安裝Intel托架時，將托架放在水冷頭底部托架固定孔後方，然後使用托架固定螺絲固定

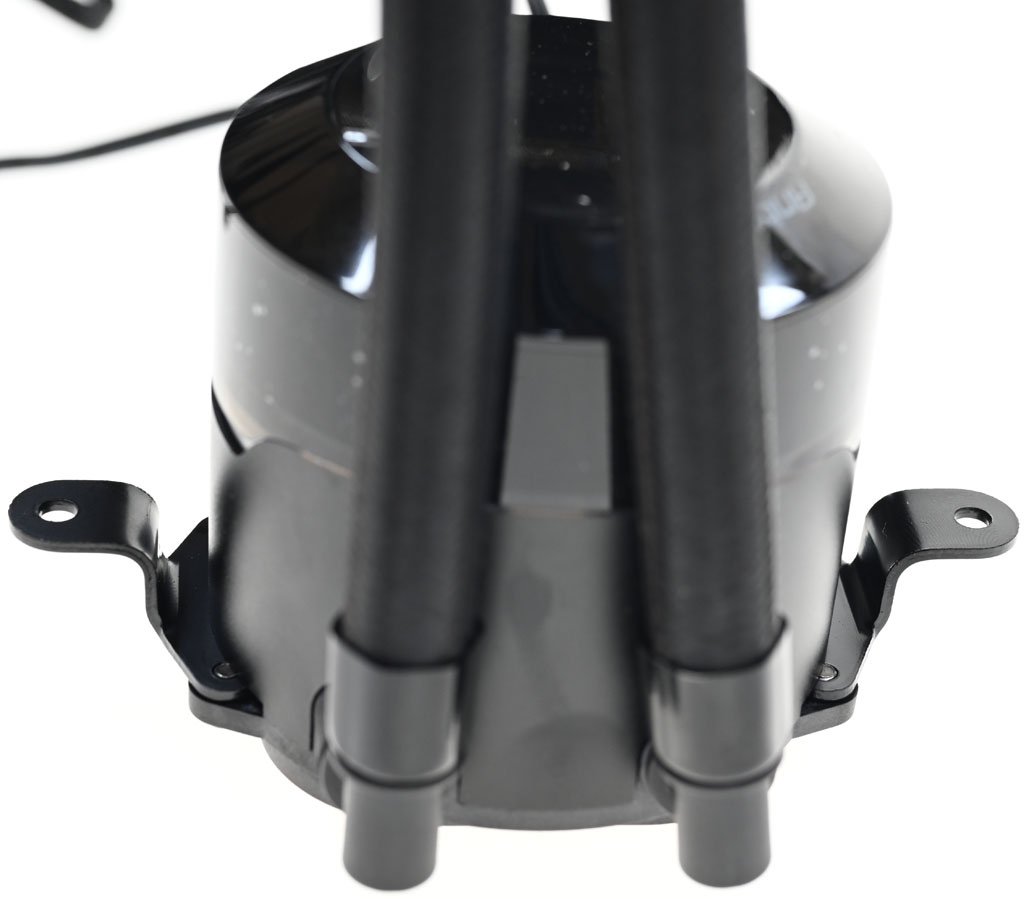

▼水冷頭安裝Intel托架完成圖
▼水冷頭安裝AMD托架時，將托架放在水冷頭底部托架固定孔後方，然後使用托架固定螺絲固定
▼水冷頭安裝AMD托架完成圖
▼隨附3個Antec Fusion 120風扇，型號為AH12012FM1，風扇外框正面有12邊形深色半透明環狀發光區，9葉片扇葉軸心有商標貼紙，外框背面中央標籤上面有商標、型號、風扇電壓/電流、LED電壓/電流、認證標誌，外框4個螺絲孔處有防震膠墊。編織網包覆4pin PWM線路長度50公分，編織網包覆3pin ARGB線路長度50公分
▼隨附12支風扇固定用長螺絲(上)與12支水冷排固定用短螺絲(下)
▼使用風扇固定用長螺絲將風扇安裝在水冷排上
▼風扇1轉3分接線，可將1個4pin PWM接頭轉成3個4pin PWM插針，接頭至第1個插針線路長度29.5公分，插針與插針之間線路長度9公分，3個風扇插針的PWM信號線並聯，可同步控制轉速，但只有第1個插針可以回傳風扇轉速
▼若無ARGB燈光控制裝置，可用隨附的燈光控制盒，正面有燈光模式切換按鈕及商標
▼燈光控制盒背面有磁鐵，可將控制盒固定在可磁吸表面
▼燈光控制盒兩側各有2組3pin ARGB插針，編號1至4，每埠支援48顆LED(4埠總和最多120顆)。頂部標示SW的插針可以外接切換燈效的按鈕開關(例如機殼的重置按鈕或燈光切換鈕)
▼燈光控制盒接出1條線路長度29公分的供電SATA接頭(上)及1條線路長度29公分的連動3pin ARGB母頭(下)，可連接支援ARGB燈光控制的主機板，控制盒燈光模式切換按鈕長按3秒可切換至外部輸入連動控制模式，長按6秒可關閉燈光
▼安裝於Intel LGA1700/1200/115x平台時需使用Intel背板，背板四個角調整圓柱鎖點的滑套有2段位置
▼對應LGA1200/115x(上)、LGA1700(下)的背板圓柱鎖點配置示意圖
▼LGA1200/115x螺柱(左)與LGA1700螺柱(右)的外觀
▼LGA1200/115x螺柱(上)與LGA1700螺柱(下)的長度不同
▼安裝於LGA1700平台前，先將Intel背板調整成適用LGA1700平台配置，然後把背板4支圓柱鎖點對準主機板背面散熱器孔位放入
▼背板正確安裝後，主機板正面散熱器孔位會露出4個高度相同的圓柱鎖點(左圖)，鎖入4支LGA1700螺柱(右圖)
▼安裝前先確認水冷頭的水管接頭不會與較高的元件(如VRM散熱片/記憶體)發生干涉。確認完成後取下水冷頭，將處理器表面清潔後塗上散熱膏，注意量不可過多或過少。放上水冷頭前要記得先撕除底部接觸面保護貼，然後將Intel托架孔洞對準螺柱頂端套入
▼鎖上4個手轉螺帽時，一開始先轉入數圈使其可以固定住，等到4個手轉螺帽都裝上後，採對角及輪流方式(轉幾圈後就換轉另一個)將4個手轉螺帽全部鎖到底
▼安裝於LGA1200/115x平台前，先將Intel背板調整成適用LGA1200/115x平台配置，然後把背板4支圓柱鎖點對準主機板背面散熱器孔位放入，注意背板缺口對準螺絲凸出處(紅色箭頭)
▼背板正確安裝後，主機板正面散熱器孔位會露出4個高度相同的圓柱鎖點(左圖)，鎖入4支LGA1200/115x螺柱(右圖)
▼安裝前先確認水冷頭的水管接頭不會與較高的元件(如VRM散熱片/記憶體)發生干涉。確認完成後取下水冷頭，將處理器表面清潔後塗上散熱膏，注意量不可過多或過少。放上水冷頭前要記得先撕除底部接觸面保護貼，然後將Intel托架孔洞對準螺柱頂端套入
▼鎖上4個手轉螺帽時，一開始先轉入數圈使其可以固定住，等到4個手轉螺帽都裝上後，採對角及輪流方式(轉幾圈後就換轉另一個)將4個手轉螺帽全部鎖到底
▼安裝於AMD平台時，將水冷頭更換成AMD托架，並在托架裝上AMD扣耳及手轉螺帽，一開始先轉入數圈使其可以固定住
▼安裝前先確認水冷頭的水管接頭不會與較高的元件(如VRM散熱片/記憶體)發生干涉。確認完成後取下水冷頭，將處理器表面清潔後塗上散熱膏，注意量不可過多或過少。放上水冷頭前要記得先撕除底部接觸面透明保護貼，將兩端AMD扣耳扣入主機板原裝散熱器托架卡榫，採輪流方式(轉幾圈後就換轉另一個)將2個手轉螺帽全部鎖到底
▼水冷頭頂端懸浮螺旋燈光效果
▼水冷頭頂端懸浮螺旋燈光效果
▼風扇外框12邊形光環燈光效果
▼隨附燈光控制盒燈光效果示範影片(水冷頭)：
▼隨附燈光控制盒燈光效果示範影片(風扇)：
以下進行上機測試，LGA1700測試平台配置如下：
主機板：ASUS ROG STRIX Z690-A GAMING WIFI D4
處理器：INTEL CORE i7-12700K
處理器扣具：THERMALRIGHT LGA17XX-BCF改裝扣具
記憶體：tigo X3 DDR4-3600 8GB * 2
作業系統碟：Seagate FireCuda 530 1TB散熱片版
電源供應器：MSI MEG Ai1300P PCIE5 1300W
CPU風扇溫控模式採用主機板預設值
攝影相機離風扇葉片30公分，噪音計麥克風放在風扇外框邊緣處，影片前幾秒是待機狀態運作聲音，之後是高負載運作狀態運作聲音
▼待機(左)及高負載(右)的CORE TEMP及AIDA64感測器畫面
▼高負載運作30分鐘溫度記錄圖
▼待機狀態(前12秒)及高負載運作狀態(13秒後)運作聲音
結論：
Antec Vortex 360 ARGB支援Intel LGA 1700/1200/115x/20xx及AMD TR4/AM5/AM4/AM3平台，水冷頭銅材質處理器接觸面可有效帶走CPU熱量，外面包覆編織網的EPDM三元乙丙橡膠材質管路有良好耐用性。360mm全鋁合金水冷排可裝3個Antec Fusion 120四線式PWM轉速控制120mm風扇，風扇外框附帶可減小共振噪音的防震膠墊。水冷頭頂端深色透明罩內發光懸浮螺旋及水冷排風扇12邊形光環可發出絢麗的燈光效果及色彩組合，除支援主機板3pin ARGB連動控制外，也可以使用內附燈光控制盒單獨控制。提供3年保固
報告完畢，謝謝收看
