Antec P20CE機殼特色：
●前方金屬裝飾面板具備大面積網孔，可增加通風，採卡榫固定結構，免工具即可輕鬆拆卸。前方配置可過濾異物/灰塵的卡榫式過濾網，取下裝飾面板即可拆卸清潔
●前方/頂部/後方/電源艙隔板均有安裝風扇的位置，提供最多9顆120mm風扇安裝空間。前方預裝3個120mm PWM風扇，並隨附1轉4風扇分接線
●前方與頂部可同時安裝2個360mm一體式水冷散熱排
●內建可拆式顯示卡支撐架，可調整高度/前後/左右，支撐顯示卡避免下垂
●配置7個無支架標準擴充槽，不用擔心介面卡連接埠會被阻擋，可另外選購顯示卡垂直安裝架
●頂部配置磁吸式過濾網，底部配置後抽式過濾網
●頂部縱置式I/O面板提供2個USB3.2 Gen1 Type-A及1個USB3.2 Gen2 Type-C
●其中8個穿線開孔有設置橡膠護套，並提供3條魔鬼氈束帶，可將線路固定在底板，整線方便
●底部可拆卸式固定架具備1個抽取式托盤，可安裝2顆3.5吋硬碟/2.5吋SSD，安裝位置可2段調整，未安裝硬碟架時可獲得最大電源供應器安裝空間
●底板可安裝2個2.5吋SSD，並具備快速拆裝設計
●除了無透側的P20CE，還有具備透明側板的P20C、具備ARGB風扇及透明側板的P20C ARGB、純白色的P20C WHITE，提供更多元的選擇
Antec P20CE機殼規格：
本體尺寸(DxWxH)：469x220x490mm
可安裝主機板種類：E-ATX、ATX、Micro ATX、Mini-ITX
前置I/O埠：2個USB3.2 Gen1 Type-A、1個USB3.2 Gen2 Type-C、1個耳機3.5mm插孔、1個麥克風3.5mm插孔
底部3.5吋安裝空間：2個
底部2.5吋安裝空間：2個(與3.5吋安裝空間共用)
底板背面2.5吋安裝空間：2個
標準擴充槽：7個
前方風扇安裝空間：3個120/140mm或2個185mm
頂部風扇安裝空間：3個120mm或2個140mm
電源艙隔板風扇安裝空間：2個120mm
後方風扇安裝空間：1個120mm
過濾網：正面卡榫式過濾網，頂部磁吸式過濾網，底部後抽式過濾網
可安裝CPU散熱器高度：≦170mm
可安裝顯示卡長度：≦375mm
可安裝電源供應器長度：≦205mm(安裝底部3.5/2.5吋固定架)/≦410mm(未安裝底部3.5/2.5吋固定架)
前方可安裝水冷排尺寸：120/140/240/280/360mm
頂部可安裝水冷排尺寸：120/140/240/280/360mm
後方可安裝水冷排尺寸：120mm
▼此面外箱有強化玻璃注意標誌(不過P20CE並沒有強化玻璃)、商標、外觀單線圖、產品名稱

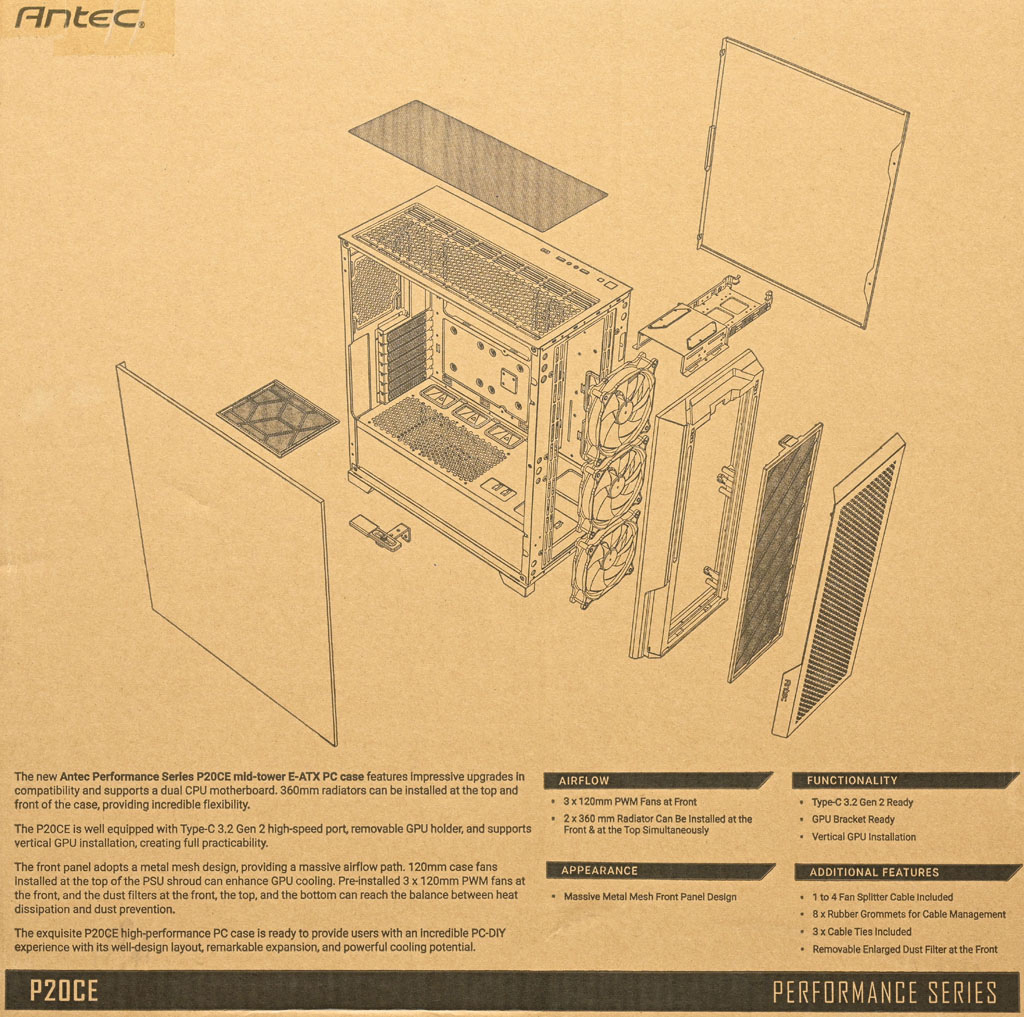

▼此面外箱有商標、分解單線圖、特色說明、產品名稱
▼外箱左/右兩側有商標、產品名稱、提把開口、多國語言產品規格、AQ2保固標誌、技術支援聯絡資訊、官方網址、條碼、產地
▼外箱頂部有商標及產品名稱

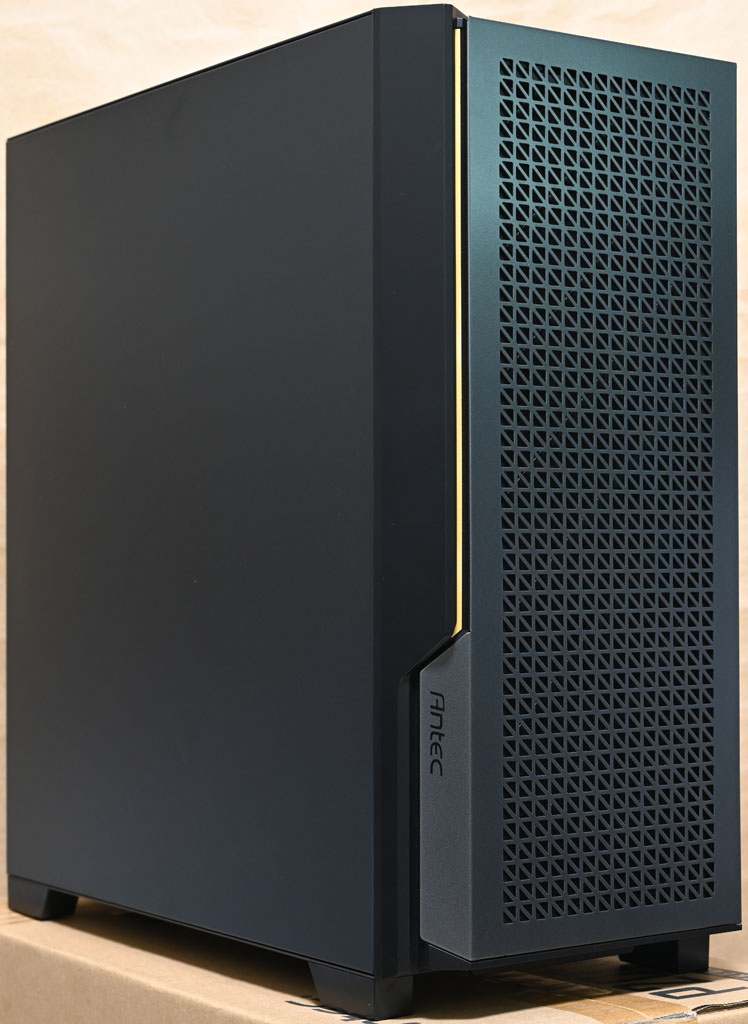

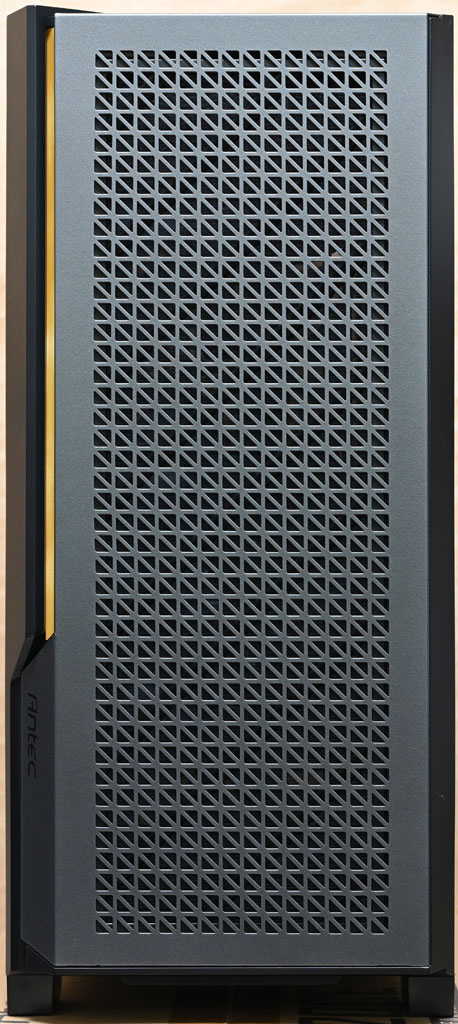

▼Antec P20CE黑色機殼搭配鐵灰色金屬網孔板，大面積金屬網孔確保通風效果良好，網孔板左下凸出處有商標

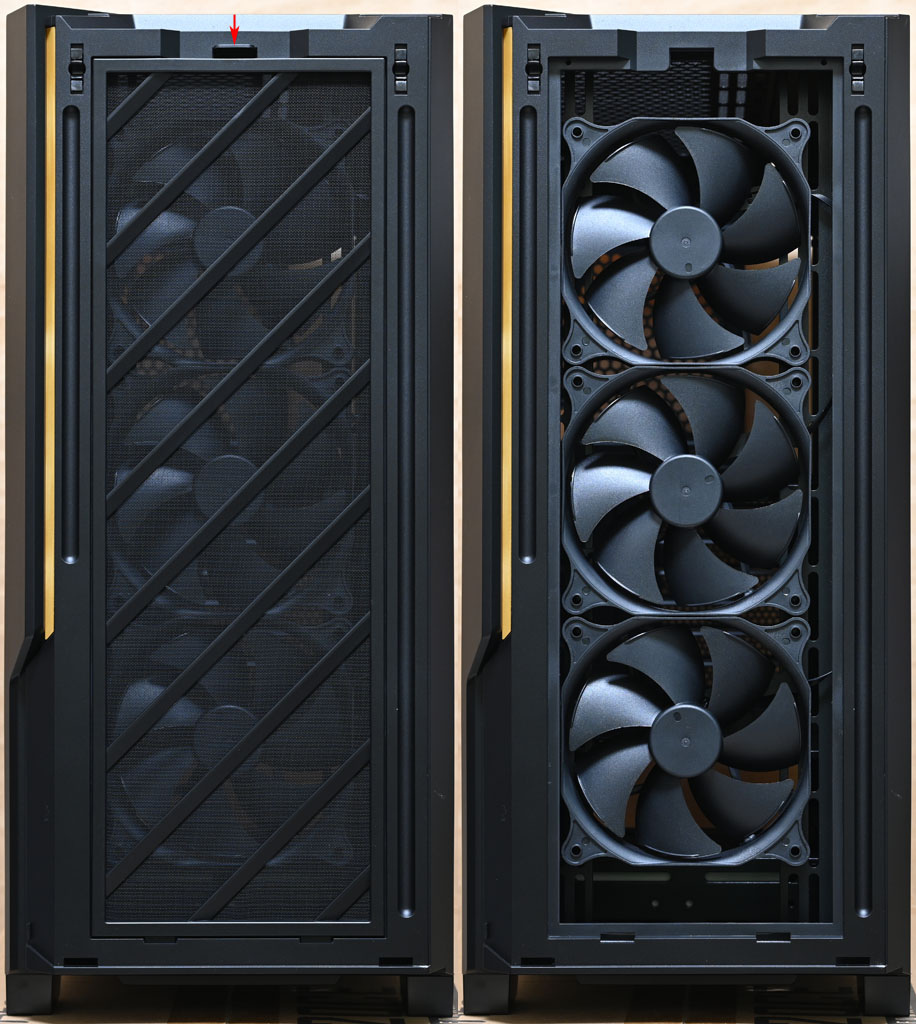

▼取下前方金屬裝飾面板，前方過濾網採卡榫固定結構，紅色箭頭處往下壓即可取下

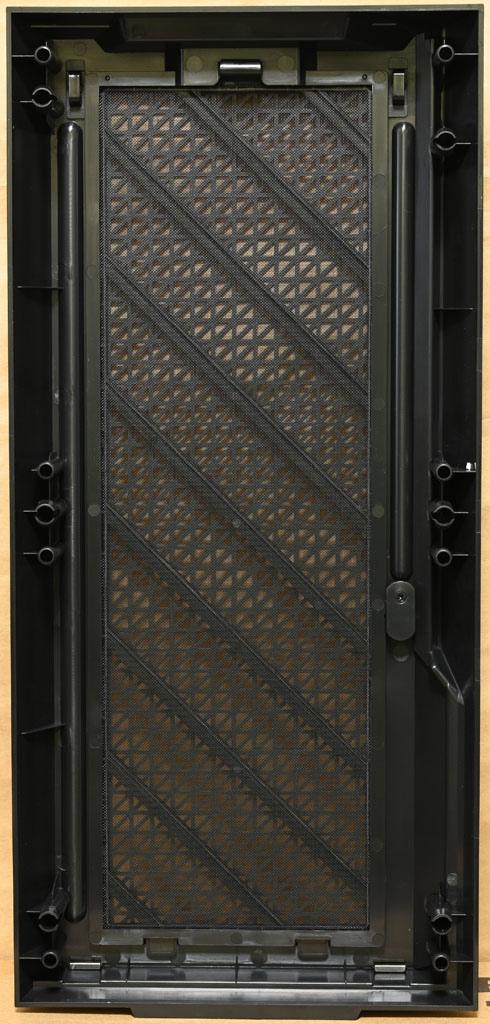

▼前方面板背面

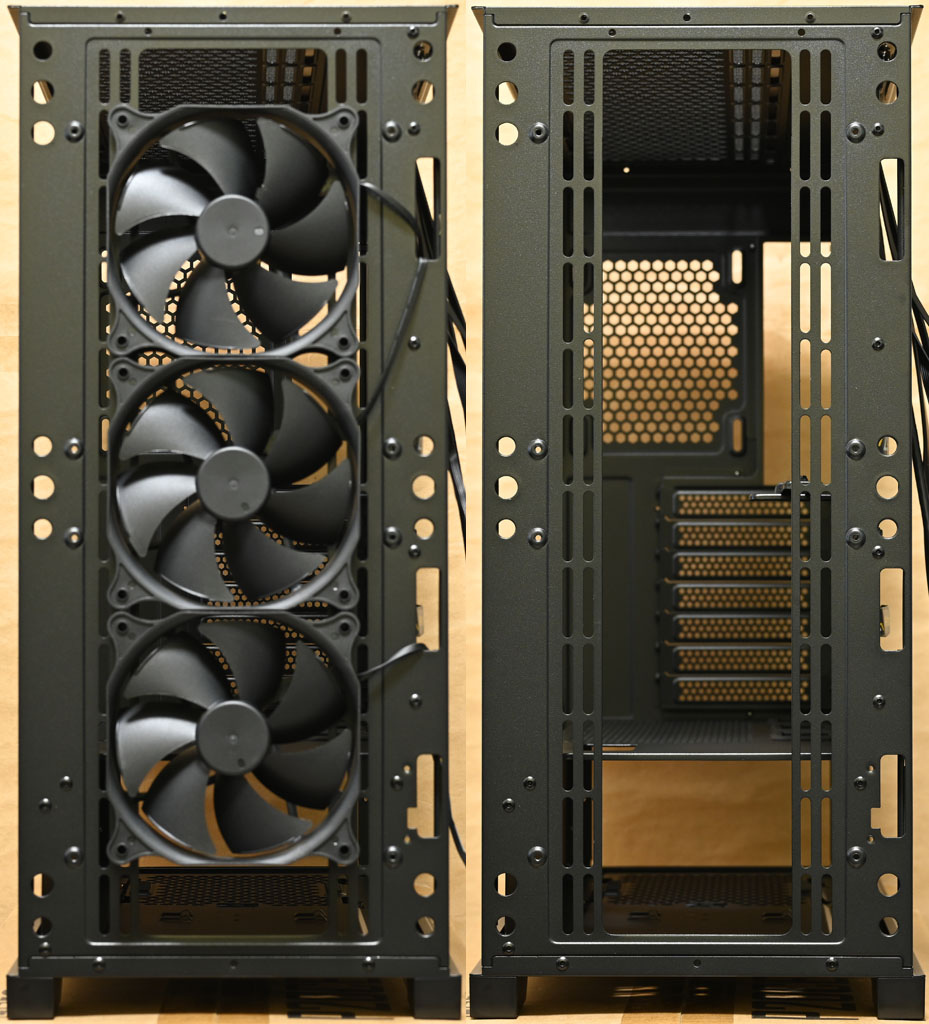

▼前方風扇安裝在外側，長條形固定孔可安裝3個120/140mm風扇，或是從外側鎖點安裝2個185mm風扇，水冷排可裝到360mm，預裝3個120mm PWM風扇
▼120mm PWM風扇外框中央貼紙有商標，風扇電源線路為4pin
▼頂部風扇長條形固定孔可安裝3個120mm或2個140mm風扇，水冷排可裝到360mm(會受到主機板上方元件/記憶體高度影響)，配置磁吸式過濾網

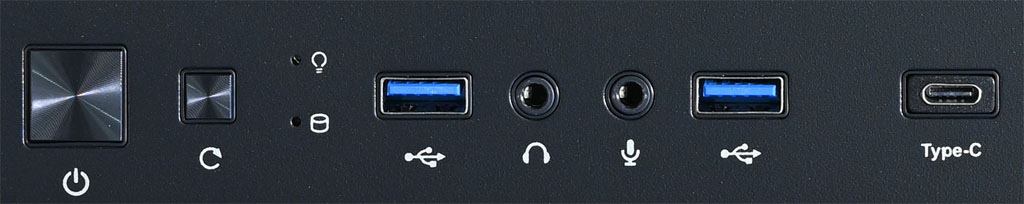

▼位於頂部右前方的縱置式I/O埠、按鈕與指示燈，由前(圖左)至後(圖右)分別是電源按鈕、重置按鈕、電源/硬碟指示燈、1個USB3.2 Gen1 Type-A、耳機3.5mm插座、麥克風3.5mm插座、1個USB3.2 Gen1 Type-A、1個USB3.2 Gen2 Type-C

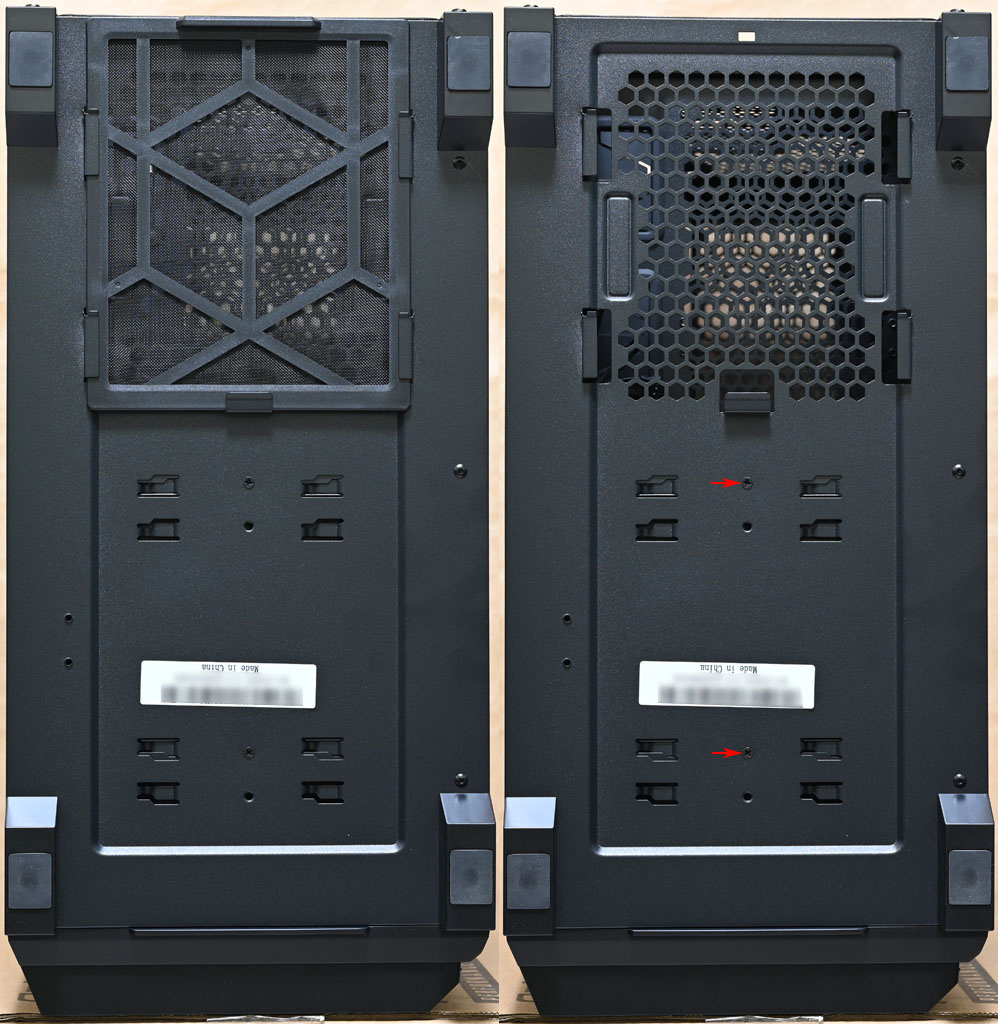

▼機殼底部腳座有防滑墊，電源供應器進氣口配置後抽式過濾網，2顆螺絲(紅色箭頭)鎖住底部可拆卸式固定架
▼機殼後方風扇長條形固定孔可安裝1個120mm風扇，水冷排可裝到120mm。7個無支架標準擴充槽，不用擔心介面卡連接埠會被阻擋，也可使用另購的顯示卡垂直安裝架

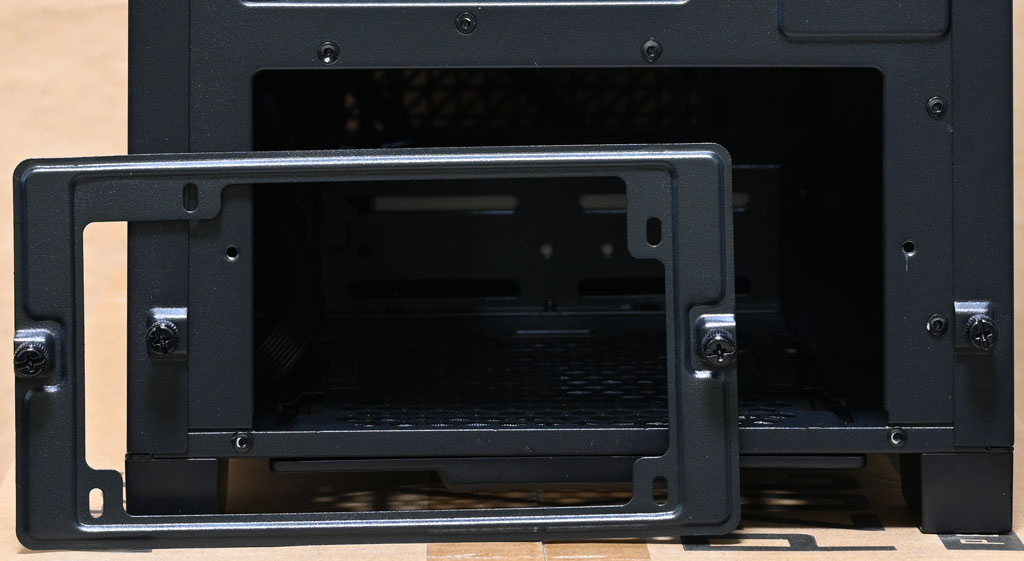

▼下面電源供應器安裝板兩旁有手轉螺絲，鬆開手轉螺絲可拆下電源供應器安裝板，從這裡放入/取出電源供應器，並可依需要改變電源供應器安裝方向
▼左側板使用手轉螺絲固定，免工具即可拆卸

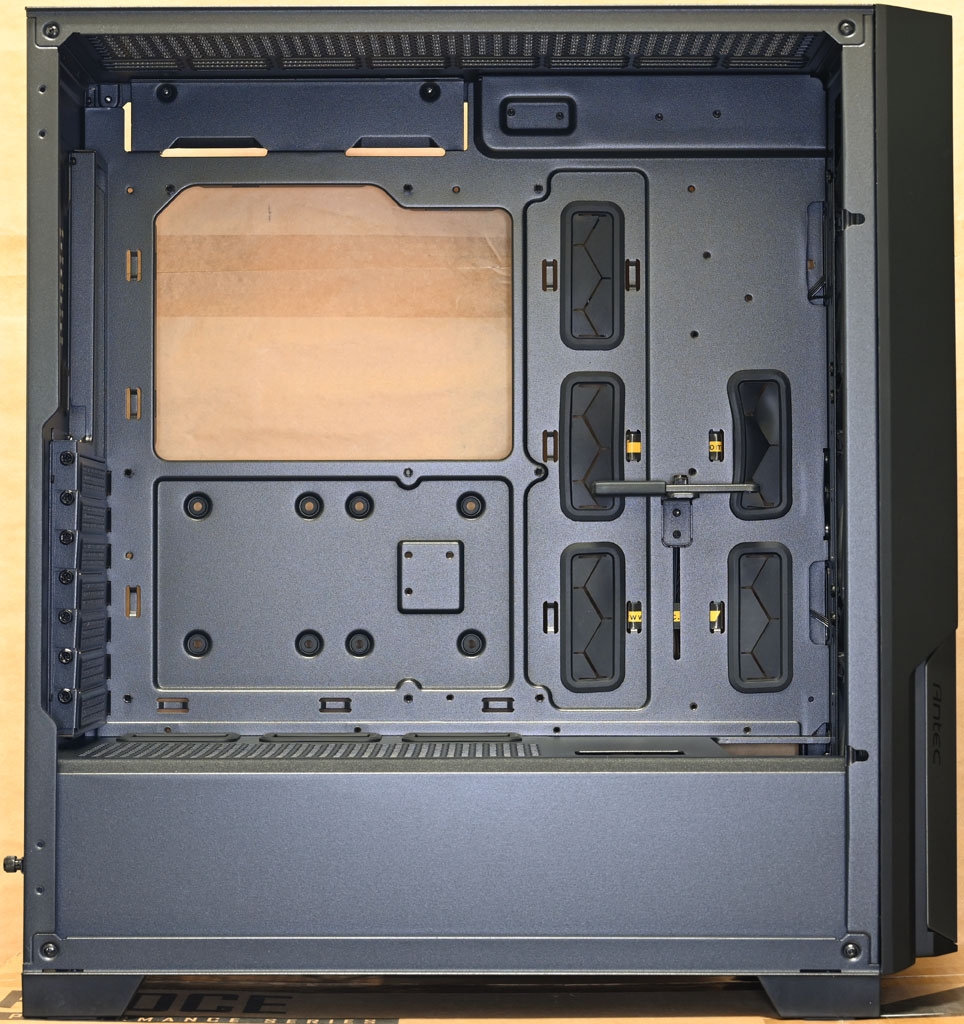

▼機殼左側面結構，主機板/介面卡安裝區與電源艙採隔離設計，底板前端5個長方形穿線開孔有橡膠護套，底板前端下方設置可調整顯示卡支撐架
▼電源艙上方網狀隔板前端開口大小143x65mm，靠近底板端3個長方形穿線開孔有橡膠護套，靠近前端的1個長方形穿線開孔沒有橡膠護套，網狀區域有配置風扇鎖點，可安裝2個120mm風扇
▼支撐架上面的支撐臂前端套上橡膠套，後端長條形固定孔使用手轉螺絲固定，鬆開後可調整支撐臂前後位置，支撐架設置3個鎖點，可依照需要調整支撐臂左右位置
▼固定顯示卡支撐架的2顆手轉螺絲在底板背面處，鬆開後可在底板的長條形固定孔滑動調整高低

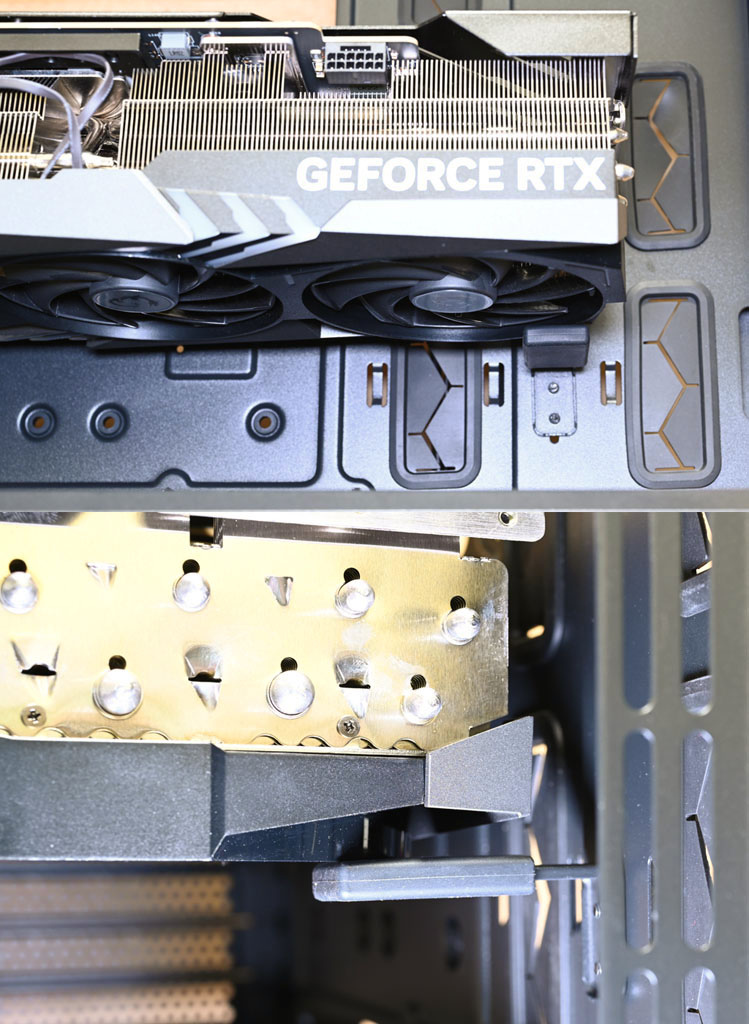

▼安裝MSI GEFORCE RTX 4090 GAMING X TRIO(337x140x77mm)時，顯示卡前端與機殼前方風扇安裝鎖點距離6cm

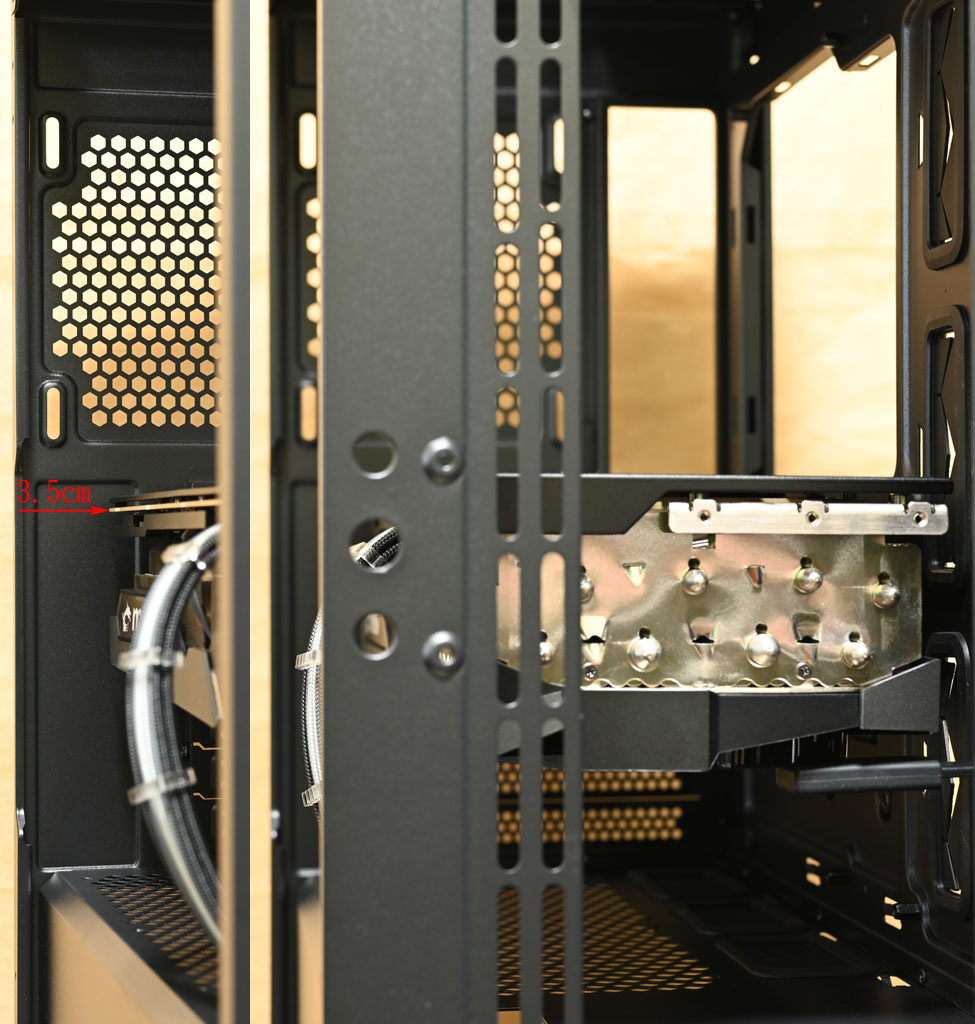

▼安裝MSI GEFORCE RTX 4090 GAMING X TRIO(337x140x77mm)時，顯示卡頂端與機殼左側邊緣距離3.5cm
▼顯示卡長度較長時，也可將支撐臂拆除，把橡膠套裝上支撐架，然後調整支撐架高度，並注意不要干涉到顯示卡風扇運轉

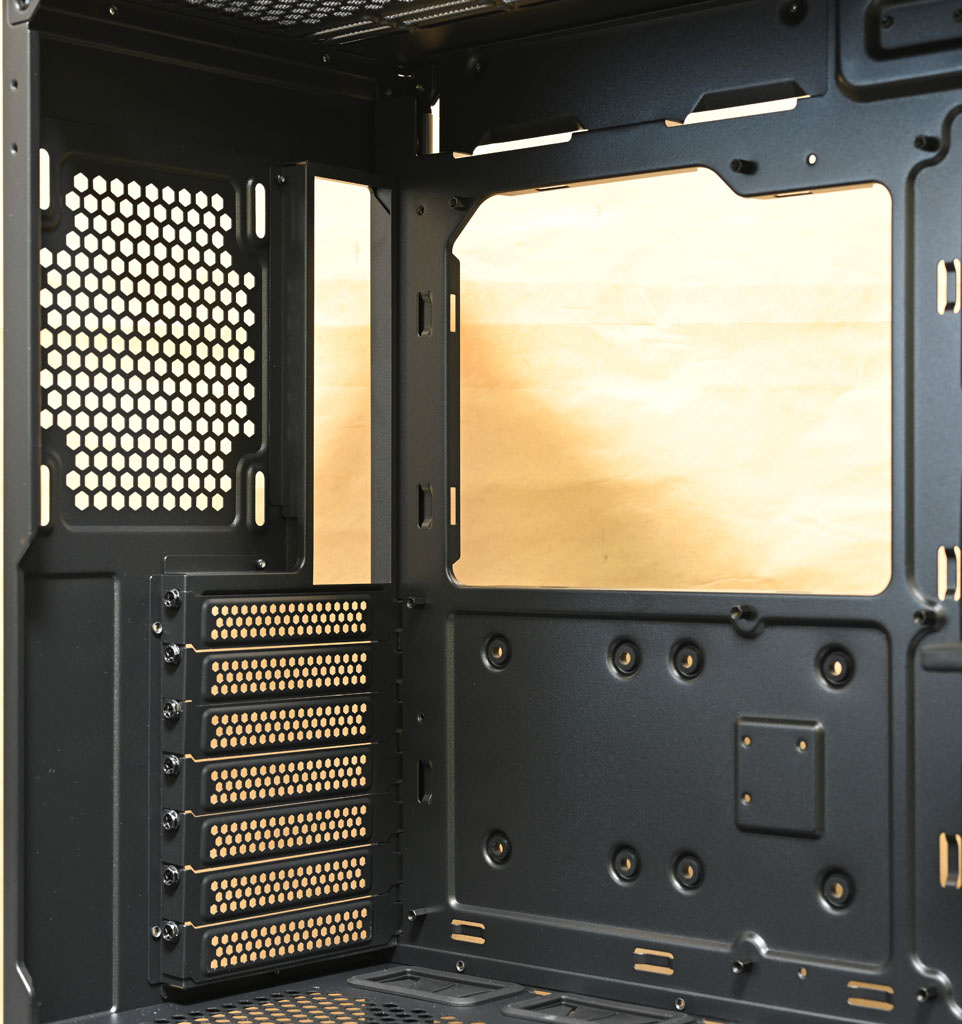

▼後方未預裝風扇，主機板安裝底板上方鏤空，方便拆裝CPU散熱器背板。7個擴充槽使用可重複拆裝的擋板，擋板上有通風開孔

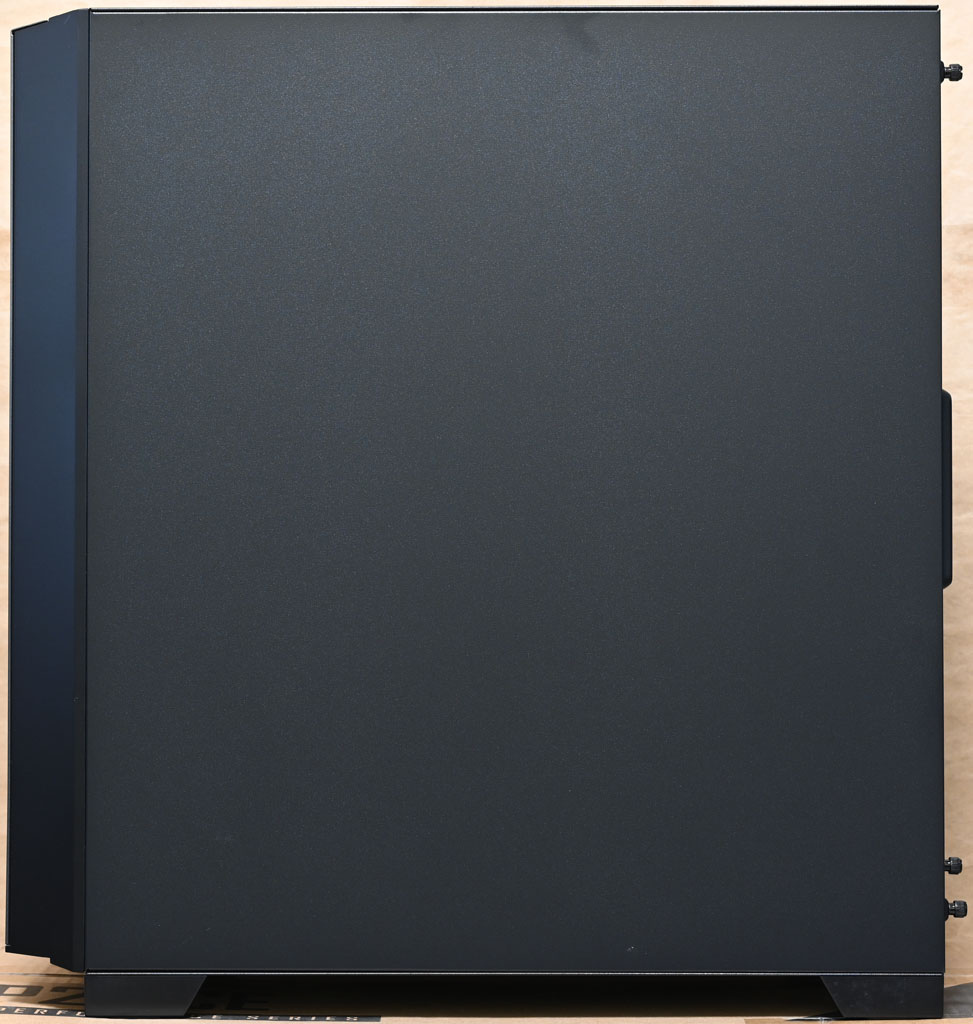

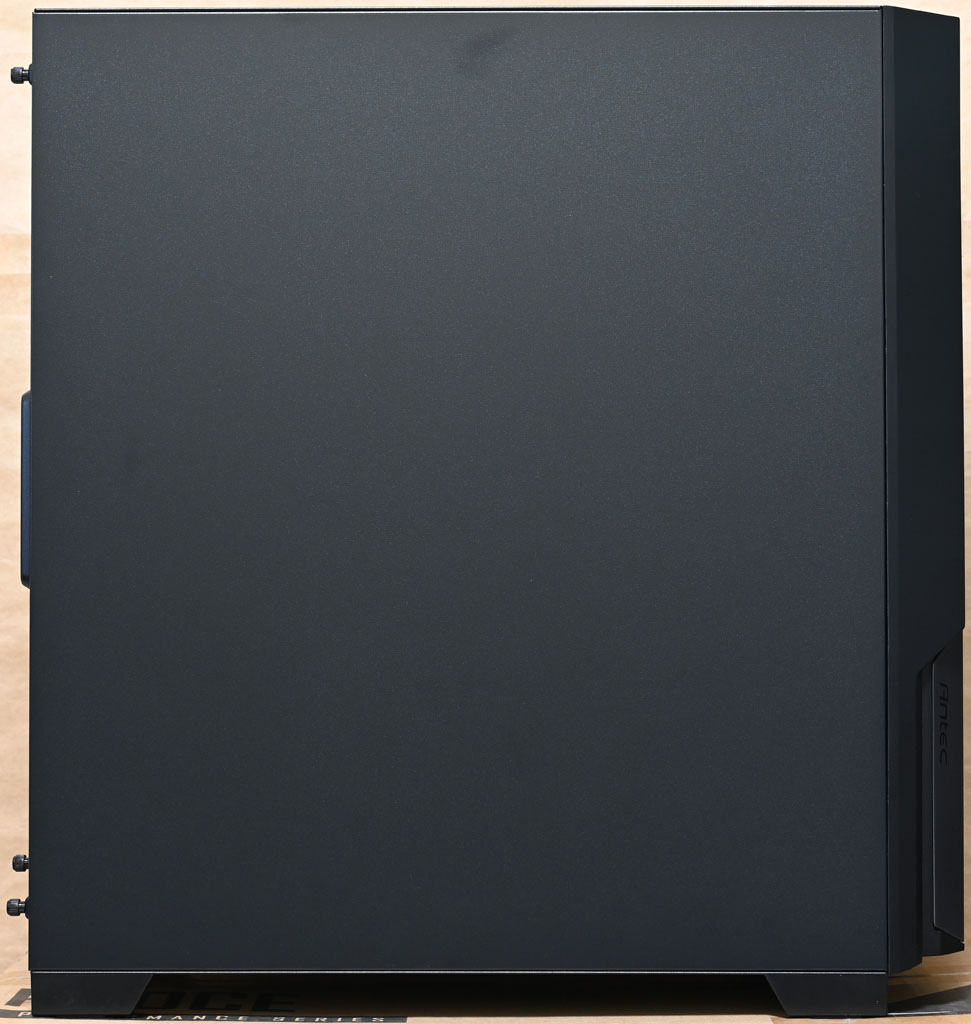

▼右側板同樣使用手轉螺絲固定，免工具即可拆卸
▼鬆開右側板後方手轉螺絲後即可拆下側板

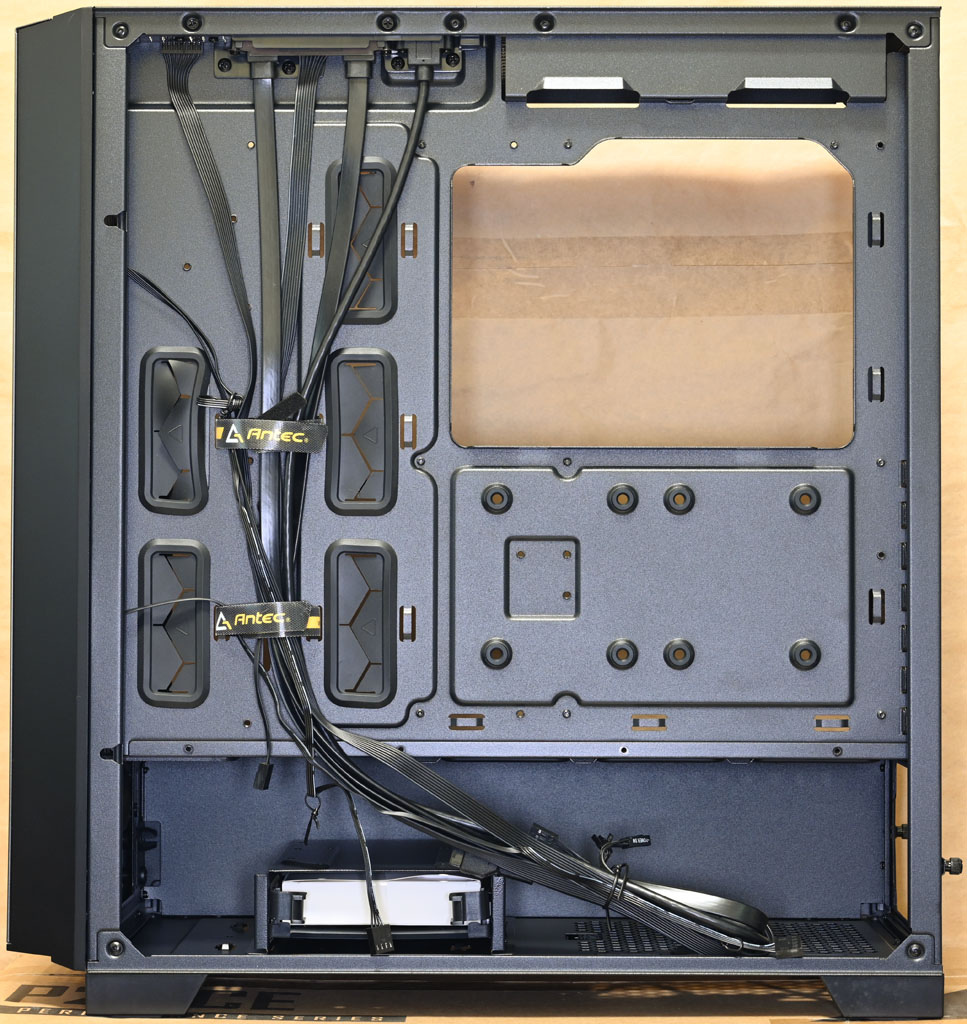

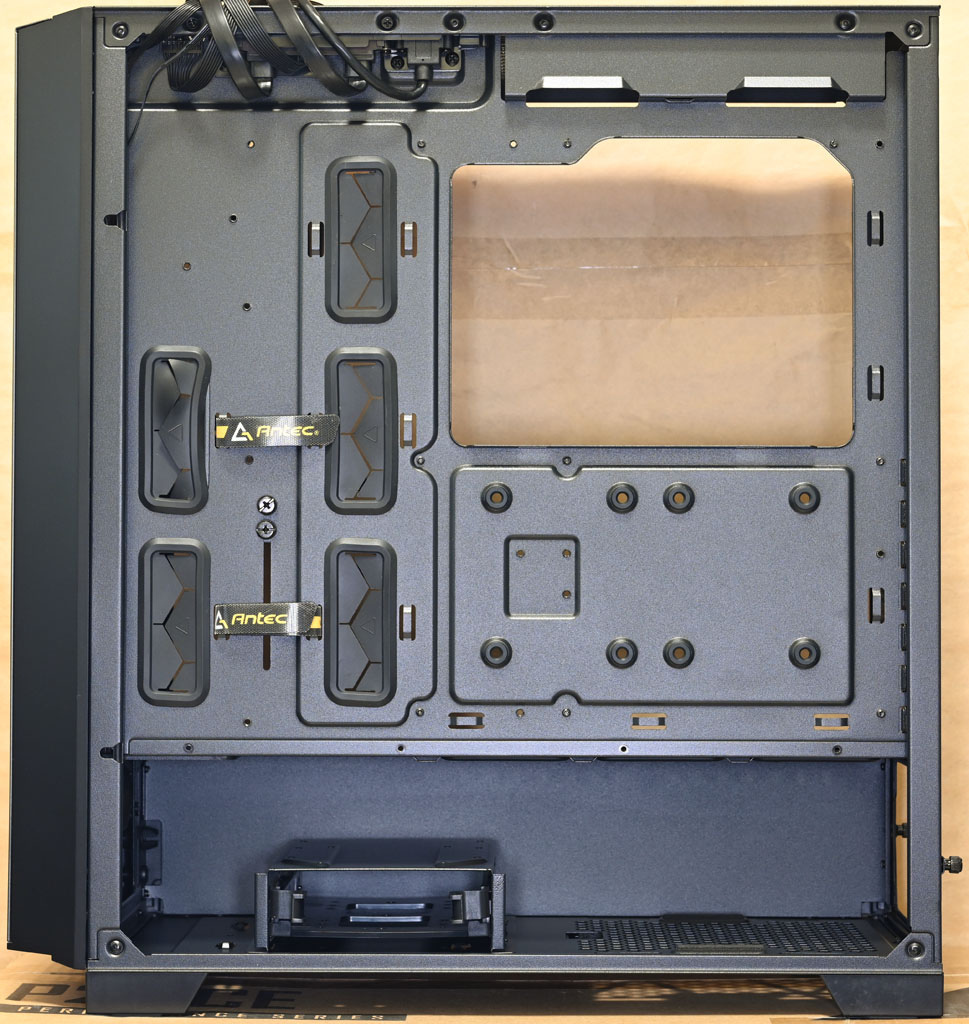

▼撥開線組以後可清楚看到右側配置，底板背面前方穿線開孔處有2條固定線路的魔鬼氈束帶

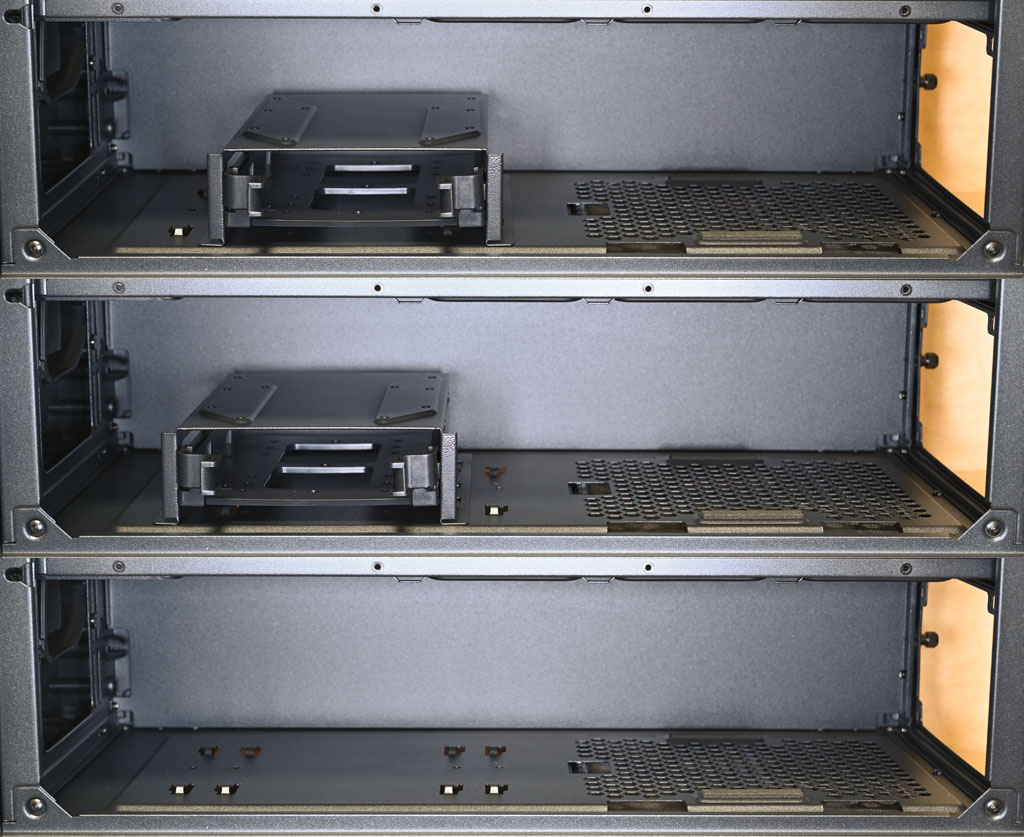

▼固定架具備2段安裝位置，拆卸底部固定螺絲後即可調整，不安裝固定架可得到最大電源供應器安裝空間

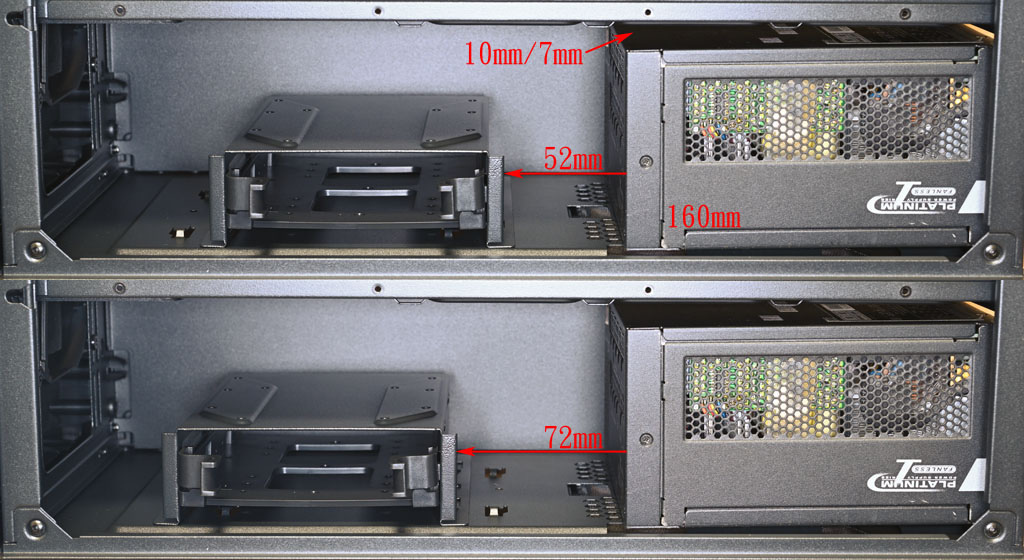

▼安裝長度160mm的電源供應器後，2段安裝位置的固定架右側與電源供應器左側的距離分別是52mm/72mm，電源供應器頂部與電源艙上方距離為10mm(不含橡膠護套厚度)/7mm(含橡膠護套厚度)
▼底板背面右下方可安裝2個2.5吋SSD，具備快速拆裝設計，安裝位置已預先嵌入8個橡膠墊圈

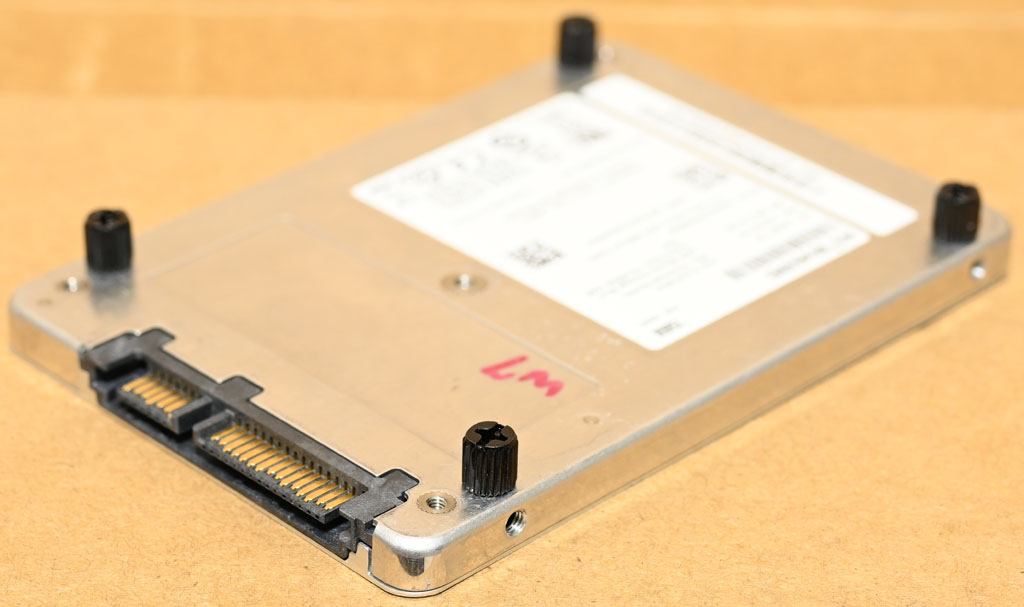

▼安裝前先在2.5吋SSD背面4個螺絲鎖點鎖上底板2.5吋SSD安裝位置專用螺絲

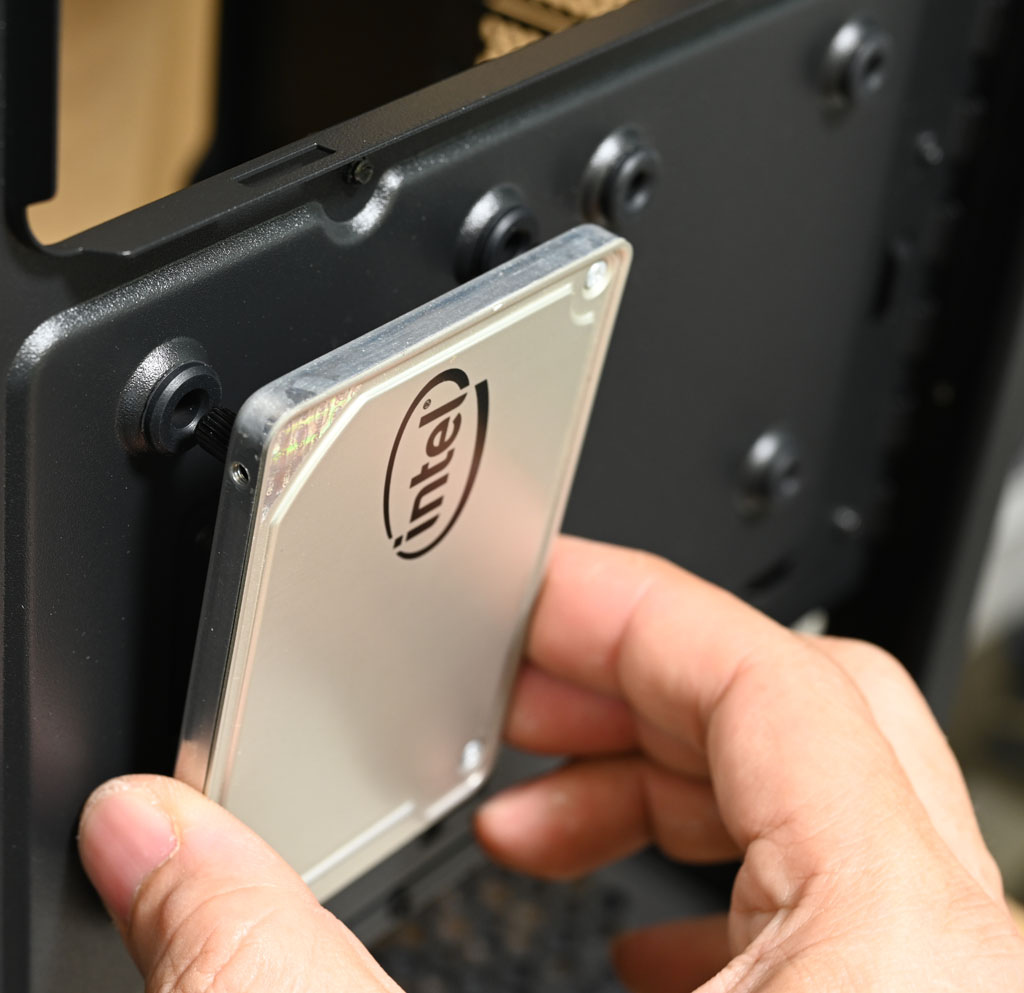

▼將底板2.5吋SSD安裝位置專用螺絲對準底板橡膠墊圈並將其按壓到底即可固定2.5吋SSD
▼底板背面右下方安裝2個2.5吋SSD示意圖。拆卸時直接抓住2.5吋SSD兩側往外拉出即可移除

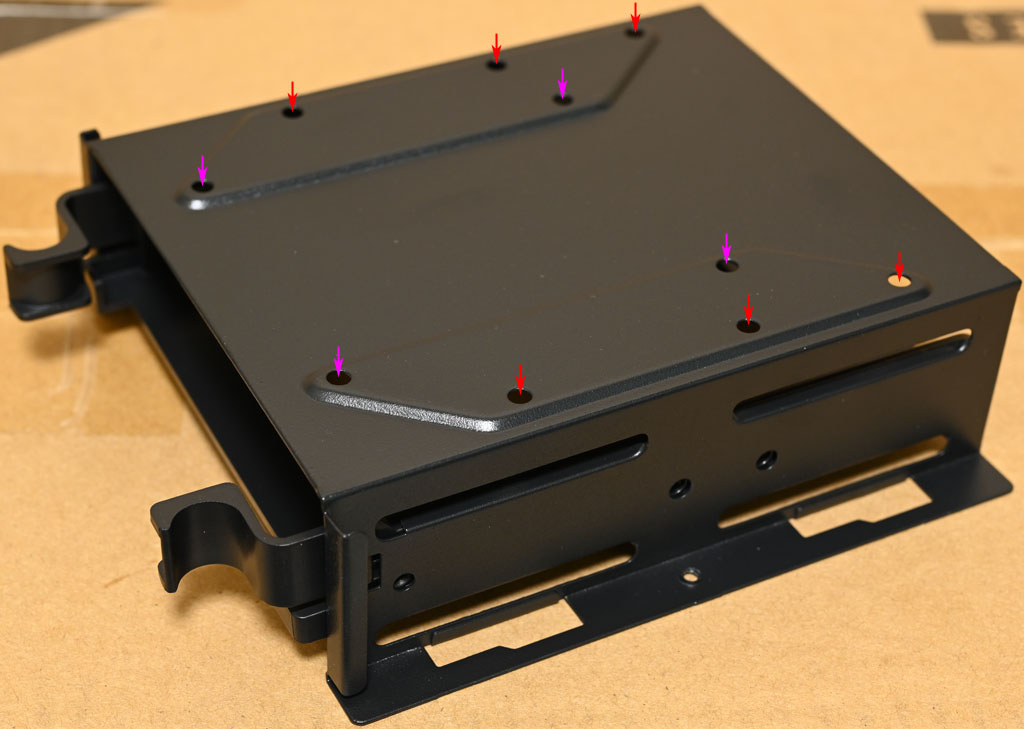

▼固定架頂部有3.5吋硬碟(紅色箭頭)及2.5吋SSD(紫色箭頭)固定用螺絲孔，具備1個抽取式托盤
▼抽取式托盤兩側卡榫(紅色箭頭)可以免用螺絲固定3.5吋硬碟，並配置3.5吋硬碟(紫色箭頭)及2.5吋SSD(黃色箭頭)固定用螺絲孔
▼抽取式托盤安裝1個3.5吋硬碟(左)或1個2.5吋SSD(右)示意圖
▼固定架安裝2顆3.5吋硬碟(上)、1顆2.5吋SSD加1顆3.5吋硬碟(中)、2顆2.5吋SSD(下)示意圖
▼機殼連接線組，1為硬碟指示燈，2為電源指示燈，3為重置開關，4為電源開關，5為耳機/麥克風插座的接頭，6為USB3.2 Gen1 Type-A的19pin接頭，7為USB3.2 Gen2 Type-C的20pin Type-E接頭

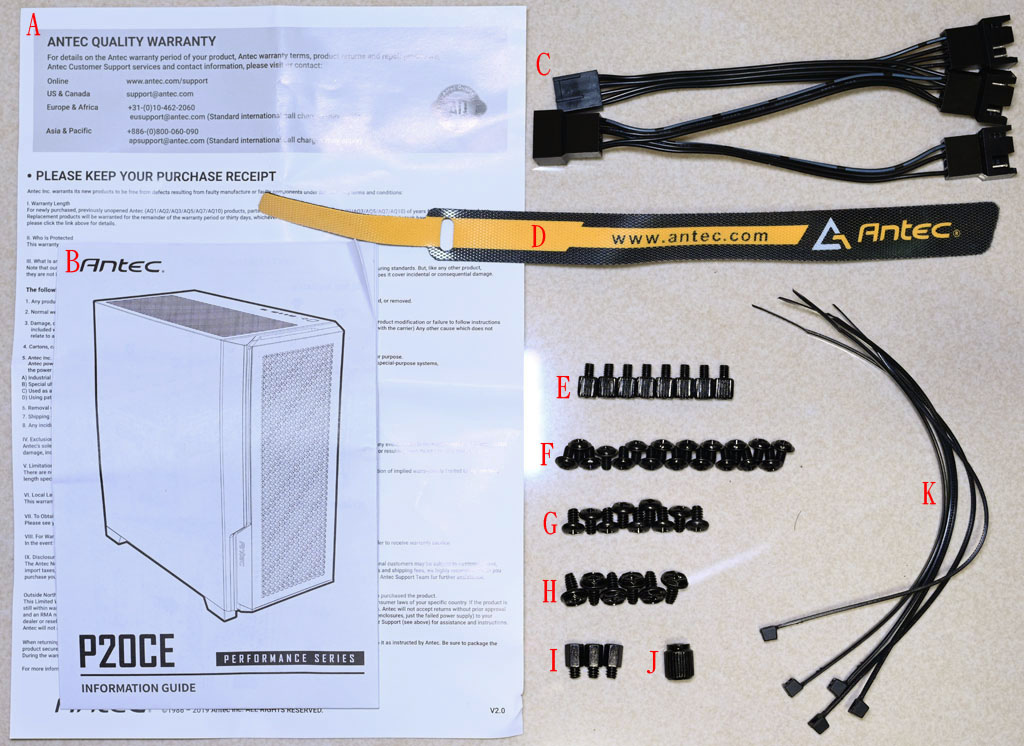

▼隨附配件有英文保固條款說明(A)、多國語言組裝說明(B)、1對4風扇分接線(C)、魔鬼氈束線帶(D)、底板2.5吋SSD安裝位置專用螺絲(E)、主機板銅柱/2.5吋SSD螺絲(F)、3.5吋硬碟螺絲(G)、電源/介面卡螺絲(H)、主機板銅柱(I)、主機板銅柱套筒工具(J)、塑膠束帶(K)
不錯的點：
○前方金屬裝飾面板具備大面積網孔，可增加通風，採卡榫固定結構，免工具即可輕鬆拆卸。前方配置可過濾異物/灰塵的卡榫式過濾網，取下裝飾面板即可拆卸清潔
○前方/頂部/後方/電源艙隔板可提供9個120mm風扇安裝空間，前方預裝3個120mm PWM風扇，並隨附1轉4風扇分接線，前方/頂部可裝最大360mm一體式水冷散熱排
○頂部配置磁吸式過濾網，底部電源進氣口配置前抽式過濾網
○頂部縱置式I/O面板提供2個USB3.2 Gen1 Type-A及1個USB3.2 Gen2 Type-C
○7個無支架標準擴充槽，不用擔心介面卡連接埠會被阻擋，內建可調整高度/前後/左右的可拆式顯示卡支撐架，也可使用另購的顯卡垂直安裝架
○其中8個穿線開孔有設置橡膠護套，底板背面前方穿線開孔處有固定線路的魔鬼氈束帶，整線方便
○下方固定架可安裝2顆3.5吋硬碟/2.5吋SSD，具備1個抽取式托盤，安裝位置可2段調整，未安裝固定架時可獲得最大電源供應器安裝空間。底板可安裝2個2.5吋SSD，並具備快速拆裝設計
可改進的點：
○背板2.5吋SSD安裝採用專用螺絲及橡膠墊圈固定，橡膠墊圈用久後要注意老化碎裂問題
○後方未預裝風扇
○安裝長度較長的顯示卡時要稍微變更一下顯示卡支撐架的組合方式
報告完畢，謝謝收看
