產品特色：
●支援Intel LGA1700/1200/115x及AMD AM5/AM4平台
●Asetek 7代水泵運轉安靜，搭配銅製處理器接觸面可有效帶走CPU熱量
●低蒸發橡膠材質管路，外面包覆編織網，提高耐用性
●全鋁合金材質360mm水冷散熱排，可安裝3個120mm風扇，最佳化散熱氣流及冷卻性能
●隨附3個NZXT F120P Static Pressure四線式PWM轉速控制120mm風扇，風扇外框鎖點附帶防震膠圈，避免共振產生噪音
●水冷頭頂端螢幕再升級，採用解析度640x640、顏色深度24位元、亮度690cd/m²的直徑2.36吋廣視角TFT LCD顯示螢幕，可顯示自訂靜態JPG/PNG、動態GIF、CAM系統資訊、時鐘、Audio Visual，並具備Spotify專輯封面連動、Google Photos相片輪播、Web Integration連動顯示功能，可隨安裝方式旋轉螢幕顯示方向
●立光代理提供7年保固，保固內採換新處理
☆NZXT新款KRAKEN ELITE/KRAKEN系列比較表：
產品規格：
支援平台：Intel LGA1700/1200/115x，AMD AM5/AM4
水冷頭尺寸：直徑81.9mm，高59.5mm
水冷頭處理器接觸面材質：銅
水冷頭螢幕面板種類：廣視角TFT-LCD
水冷頭螢幕尺寸：2.36吋(60mm)
水冷頭螢幕解析度：640x640
水冷頭螢幕色深：24位元
水冷頭螢幕亮度：690cd/m²
水泵轉速：800-2800±300RPM
水泵電源：DC12V/0.3A
水冷排尺寸：394x121x27mm
水冷排材質：鋁
水管長度：400mm
水管材質：超低蒸發橡膠，包覆尼龍編織網套
風扇型號：F120P Static Pressure
風扇數量：3
風扇尺寸：120x120x26mm
風扇轉速：500-1800±300RPM
風扇風量：21.67-78.02CFM
風扇風壓：0.75-2.7毫米水柱
風扇噪音：17.9-30.6dBA
風扇軸承：FDB
風扇電源：DC12V/0.23A
風扇接頭：4pin PWM
風扇壽命：60,000小時/6年
▼外盒正面有商標、產品外觀圖、產品名稱。外盒背面有商標、產品名稱、三種語言特色說明、三種語言NZXT CAM軟體簡介、安裝示意圖
▼外盒上側面有產品名稱及商標。外盒下側面有CAM軟體系統需求、加州65號法案警告訊息、產品條碼、認證標誌、回收資訊、產地、廠商資訊
▼外盒左側面有多國語言特色介紹
▼外盒右側面有三種語言產品規格
▼外盒開口處內側印上多國語言”打造非凡”標語

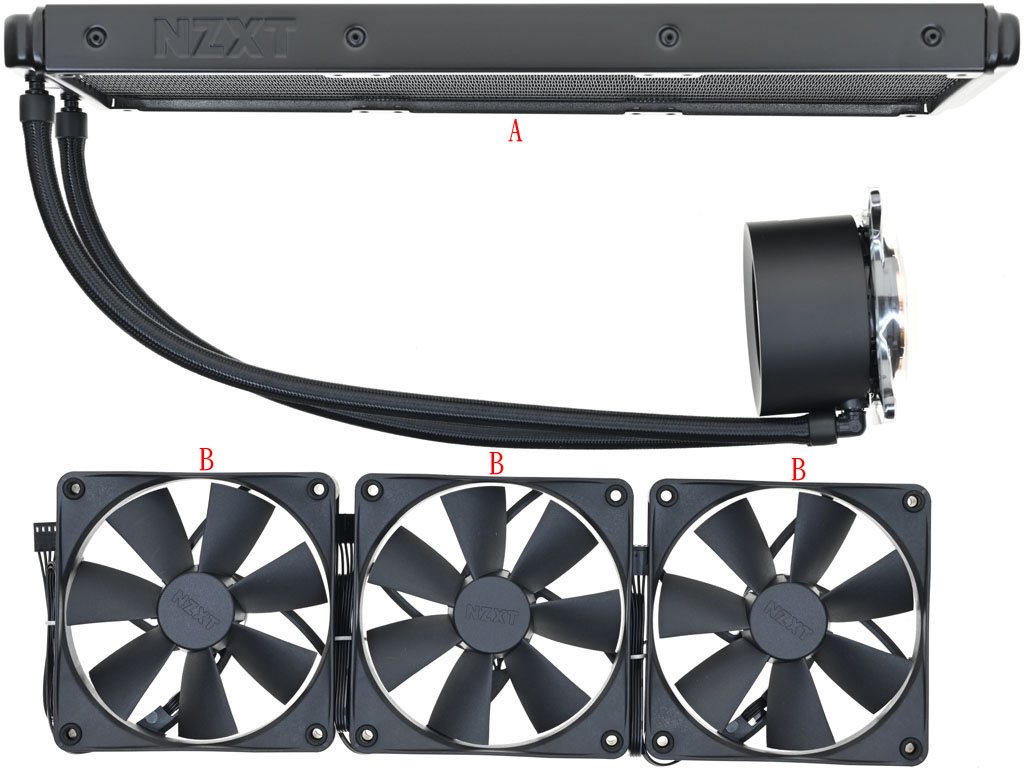

▼包裝內容物有NZXT KRAKEN ELITE 360一體式水冷散熱器含Intel托架(A)、3顆NZXT F120P Static Pressure風扇(B)

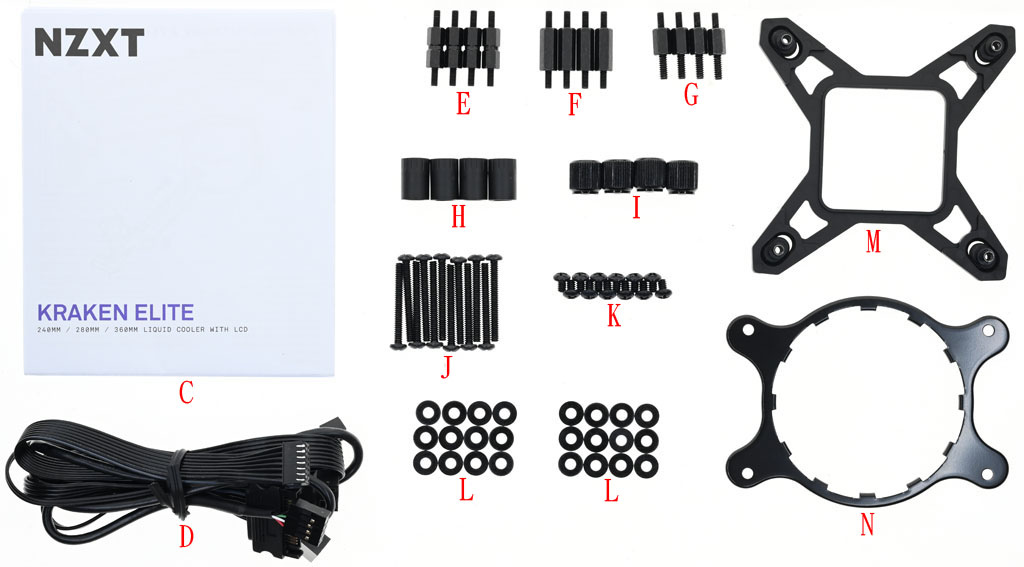

▼安裝配件包內有說明書(C)、可拆卸式水冷頭線組(D)、LGA1700螺柱(E)、LGA1200/115x螺柱(F)、AMD螺柱(G)、AMD套管(H)、手轉螺帽(I)、風扇固定用長螺絲(J)、水冷排固定用短螺絲(K)、墊圈(L)、Intel背板(M)、AMD托架(N)

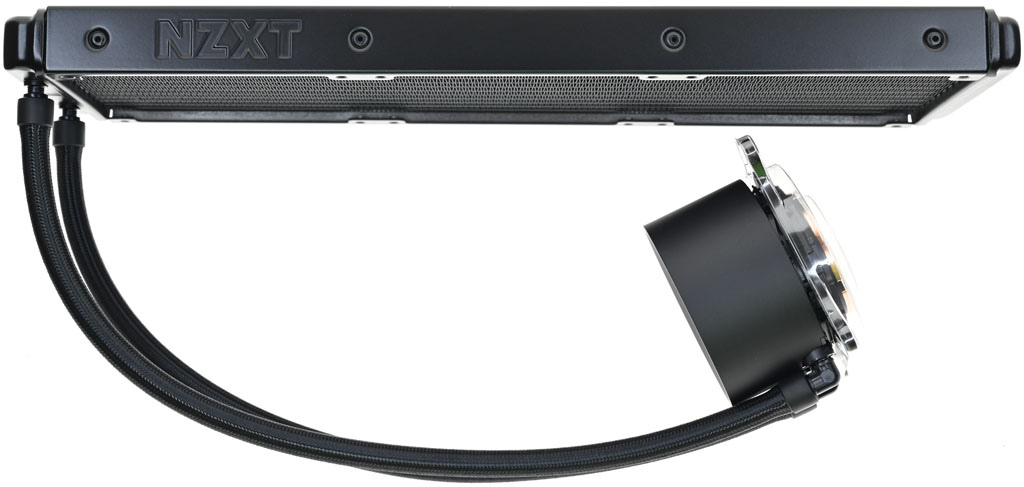

▼鋁製水冷排尺寸394x121x27mm，側面有NZXT商標，進/出水管位於同一側，水管包覆編織網，編織網部分長度37.5公分，直徑10.8mm，兩端套管長度11mm

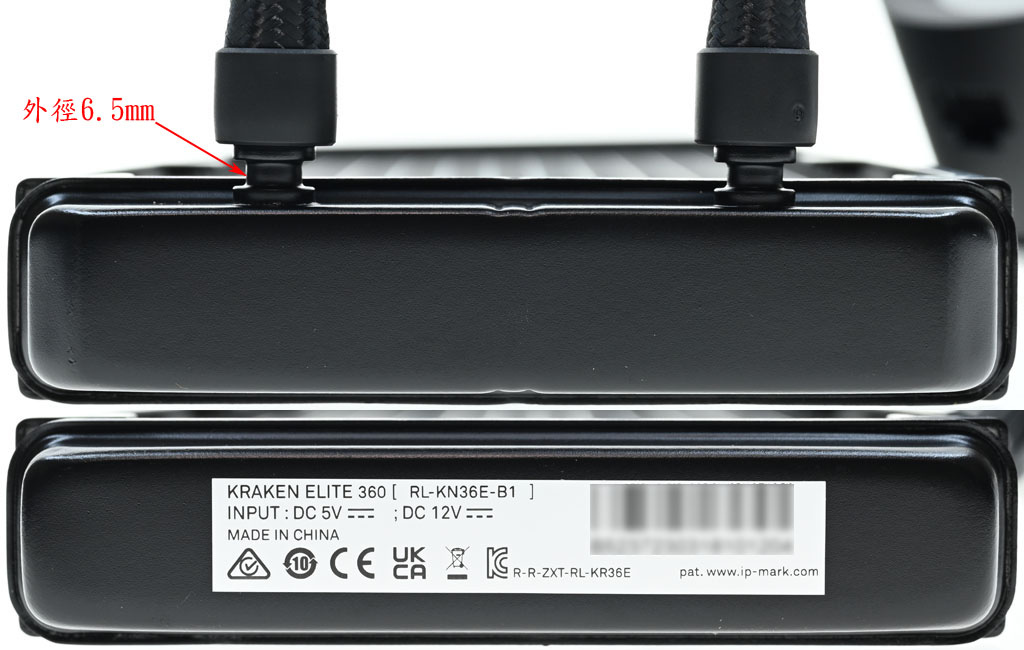

▼水冷排進/出水管最細的部分外徑6.5mm，另一側面貼紙上面有產品名稱、型號、輸入電壓、產地、認證標誌、序號條碼

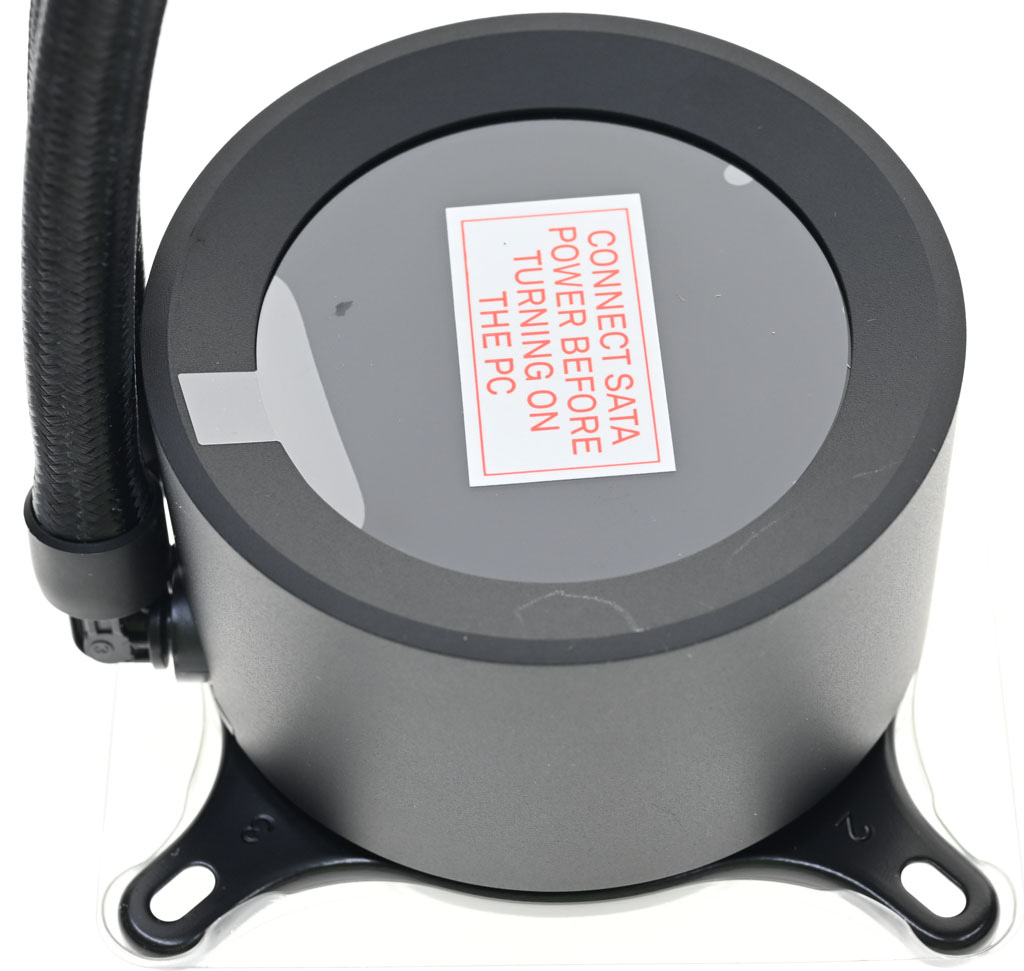

▼水冷頭圓柱部分高度59.7mm，直徑81.7mm，包含進/出水管接頭的最大寬度96mm，頂部螢幕貼上保護膜，上面英文標籤提醒使用者要先連接好SATA電源再開機，為避免不小心受損，建議等到所有配件安裝完成，開機測試正常後再撕掉保護膜。水冷頭已預裝Intel托架，並裝上透明保護蓋

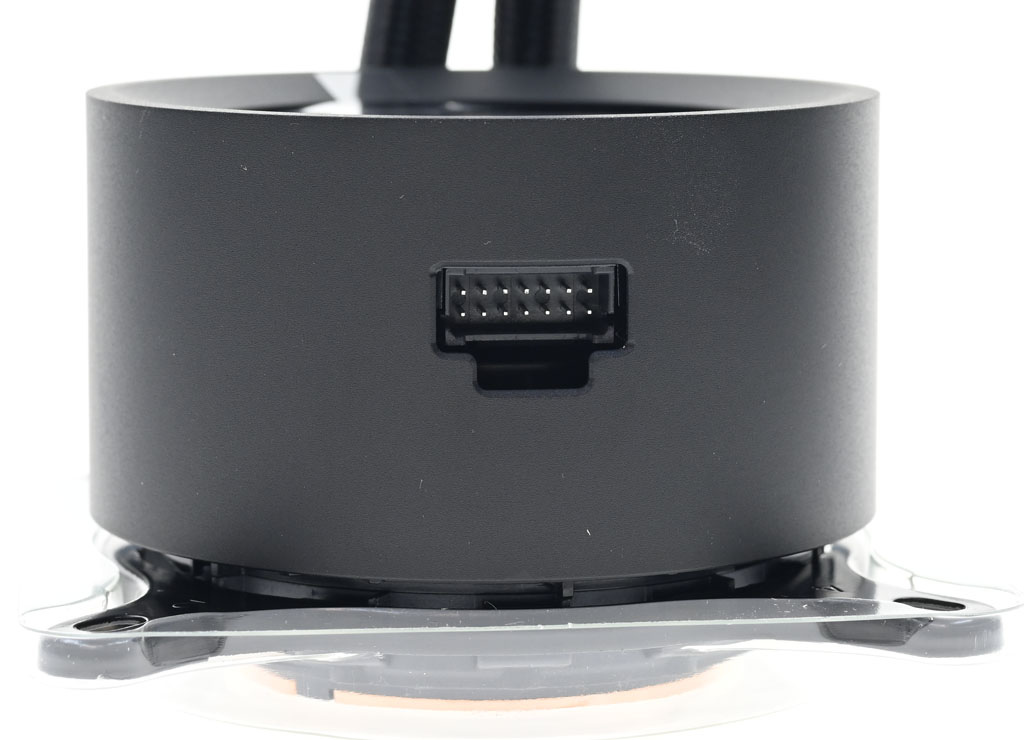

▼可拆卸式水冷頭線組的連接器，KRAKEN ELITE水冷頭線組將USB線路整合至單一接頭，取消Micro USB插座

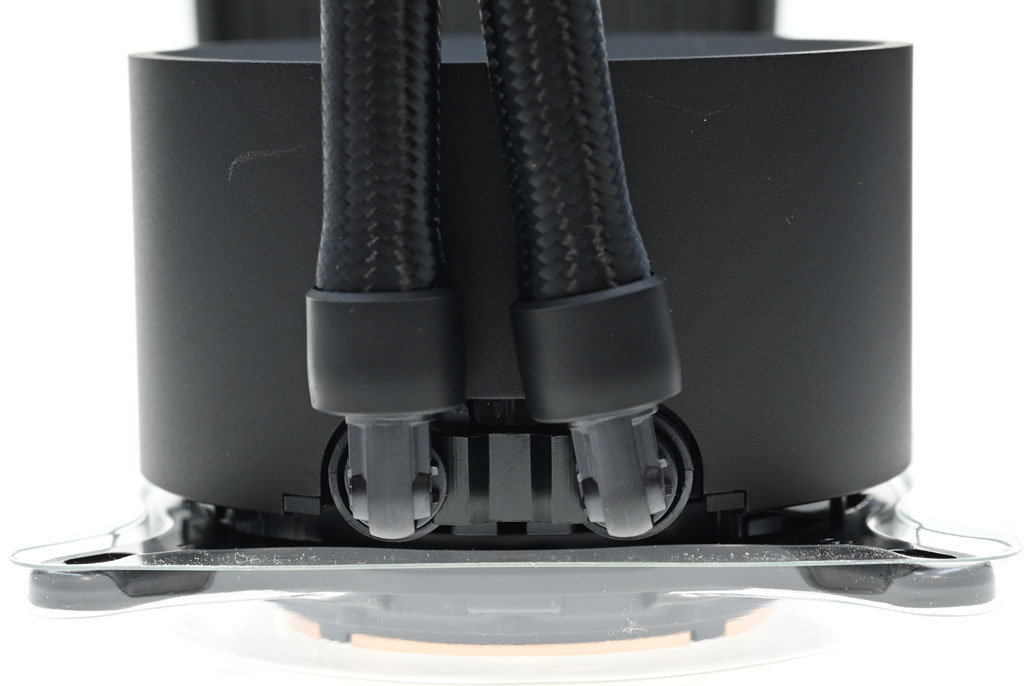

▼水冷頭進/出水管直角接頭可小幅度左右旋轉

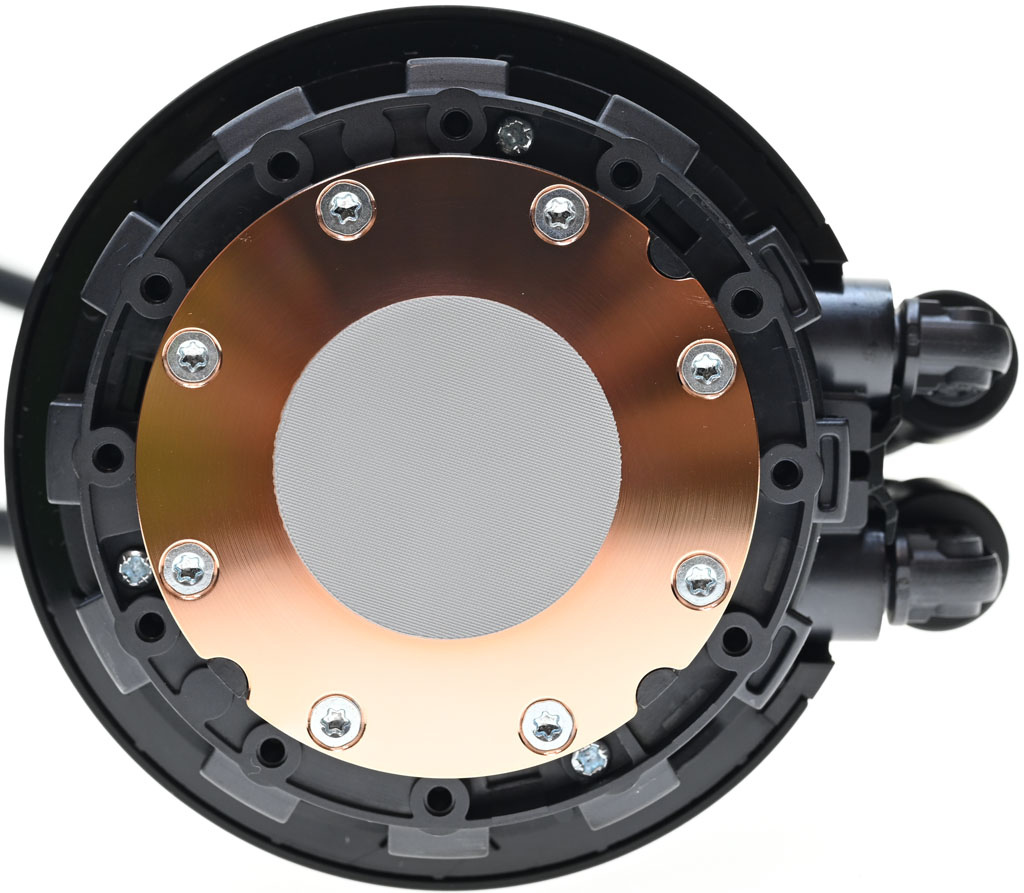

▼水冷頭處理器接觸面為銅製，直徑54.5mm，使用星型沉頭螺絲固定，已經預塗散熱膏。接觸面外圍托架固定環具備多方向卡榫(360度/12分格，每格30度)，用來調整進/出水管方向

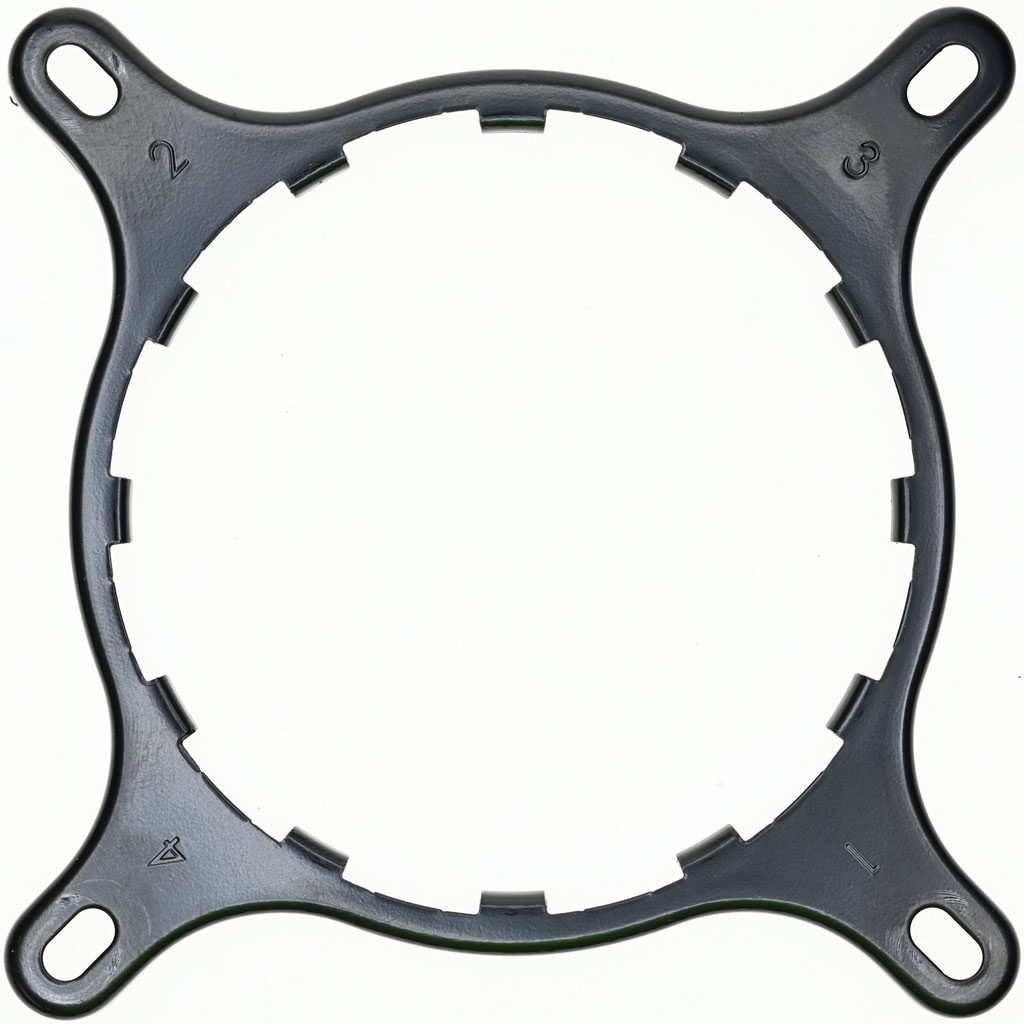

▼Intel托架開口有固定水冷頭的12個卡榫，螺絲孔處有鎖緊/拆卸順序參考用編號

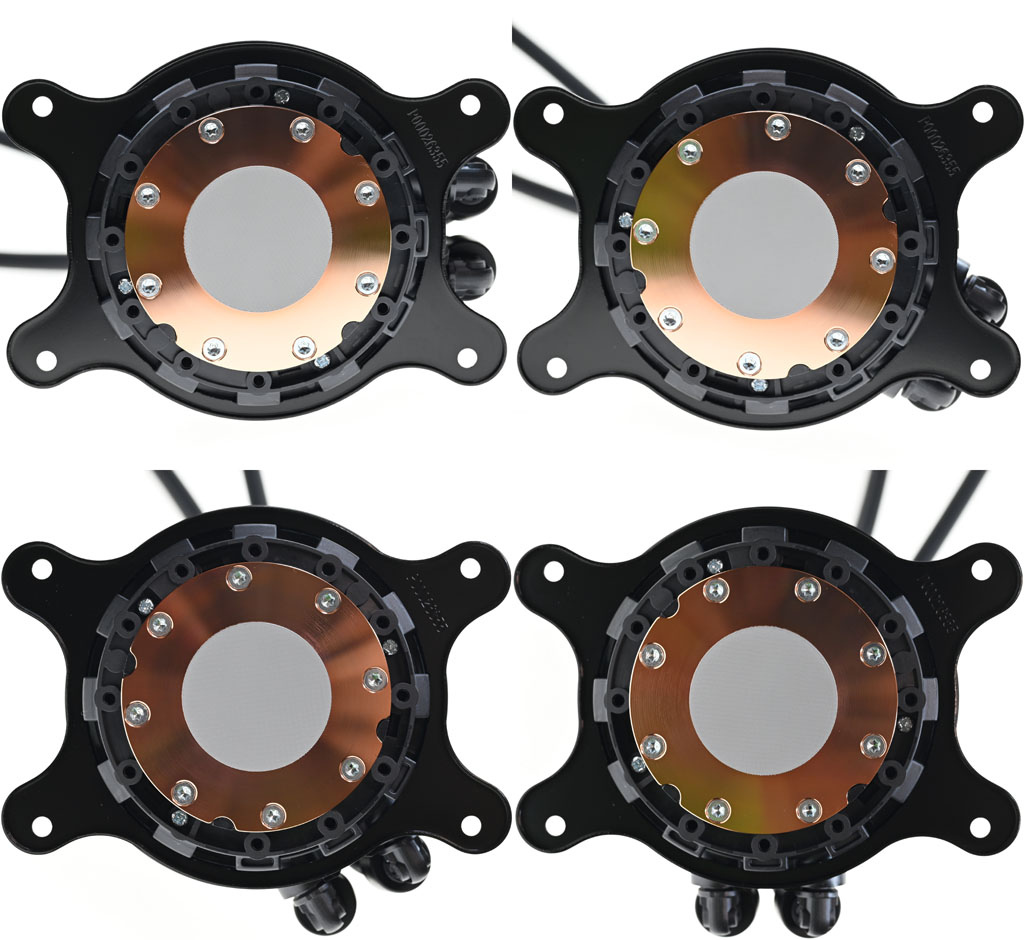

▼水冷頭在Intel托架上不同安裝角度示意圖

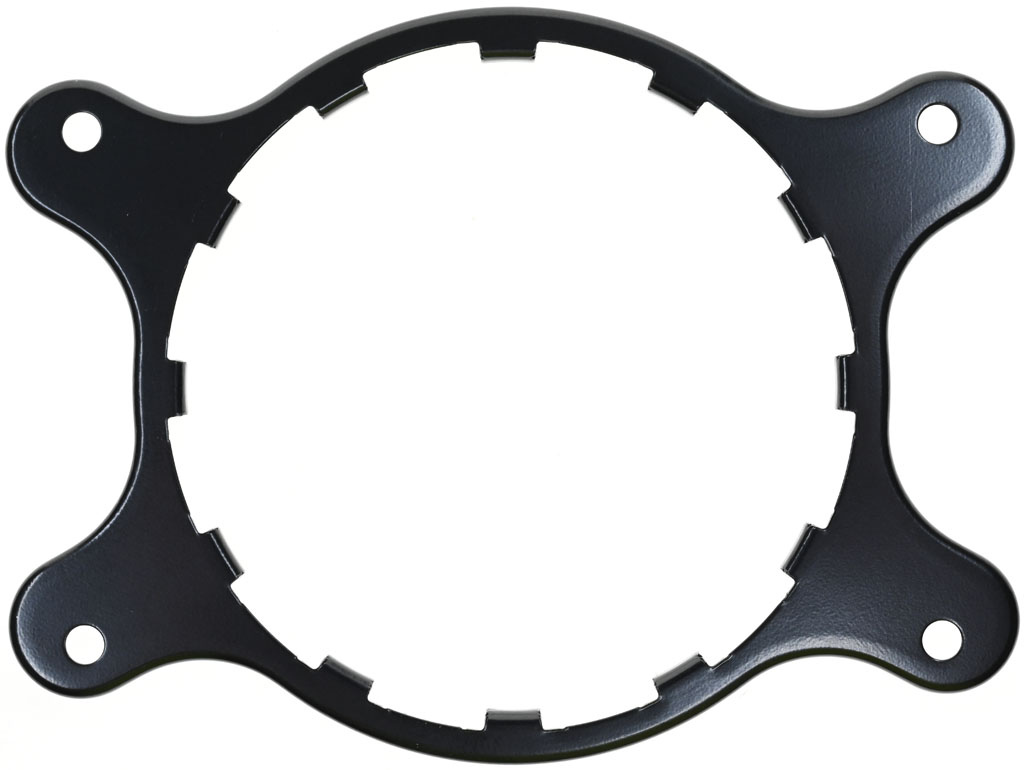

▼AMD托架開口也有固定水冷頭的12個卡榫，但螺絲孔處沒有編號

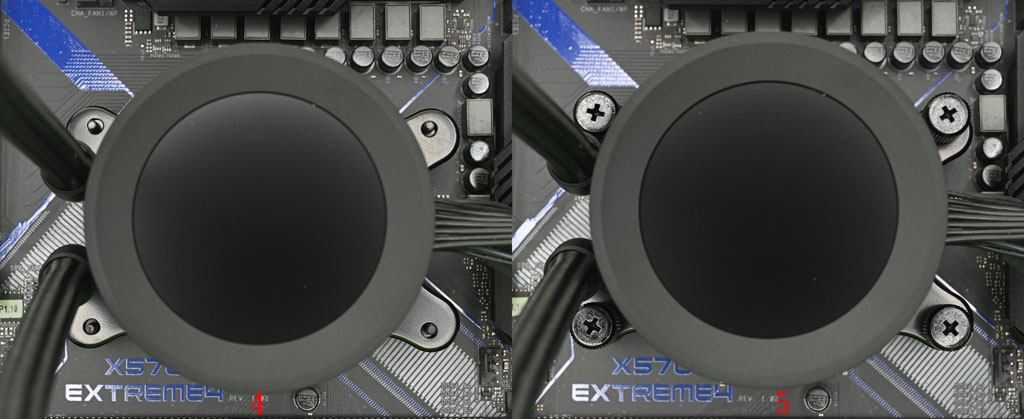

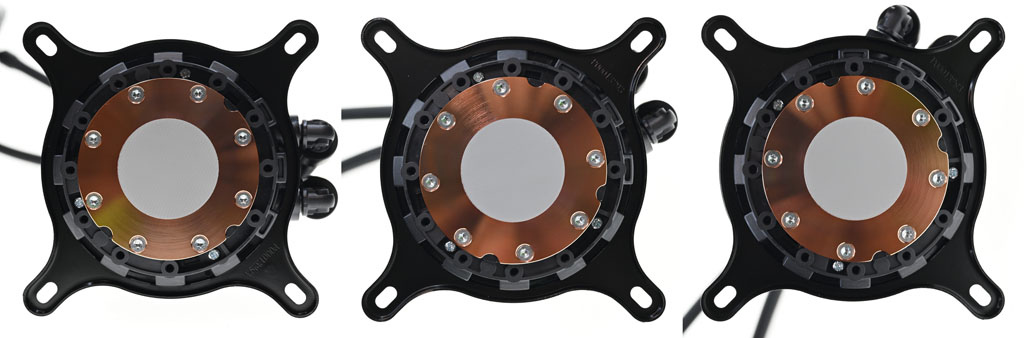

▼若要安裝於AMD平台上，拆下預裝的Intel托架，換上AMD托架。下圖是水冷頭在AMD托架上不同安裝角度示意圖

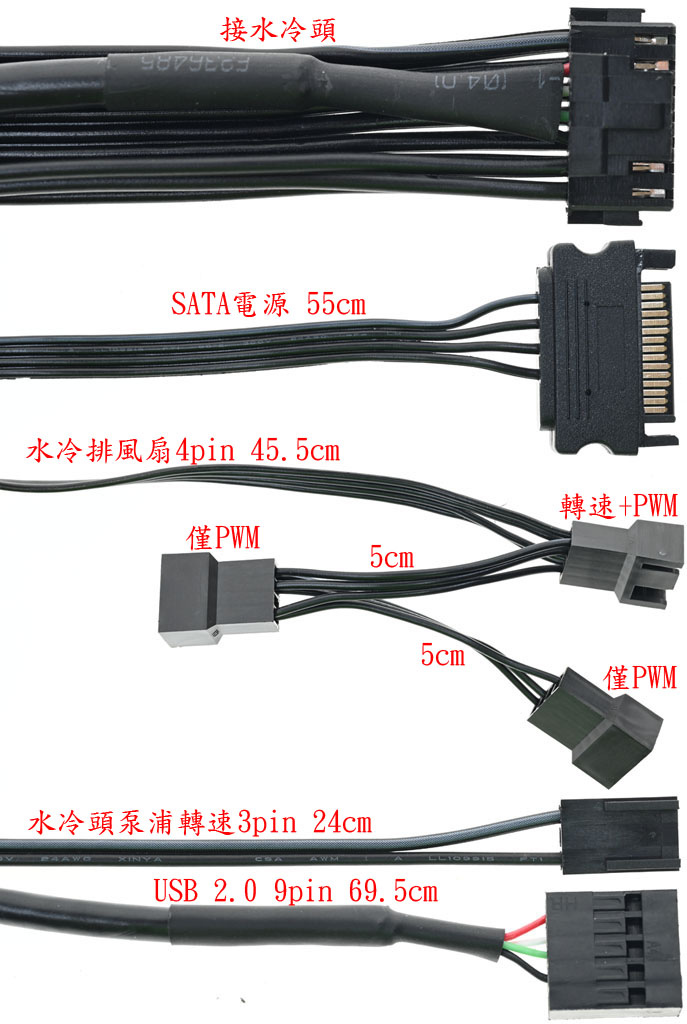

▼可拆卸式水冷頭線組，SATA電源線路長度55公分；水冷排風扇第一個轉速+PWM 4pin插針線路長度45.5公分，另外2個僅PWM 4pin插針間線路長度5公分；水冷頭泵浦轉速3pin線路長度24公分；USB 2.0 9pin線路長度69.5公分

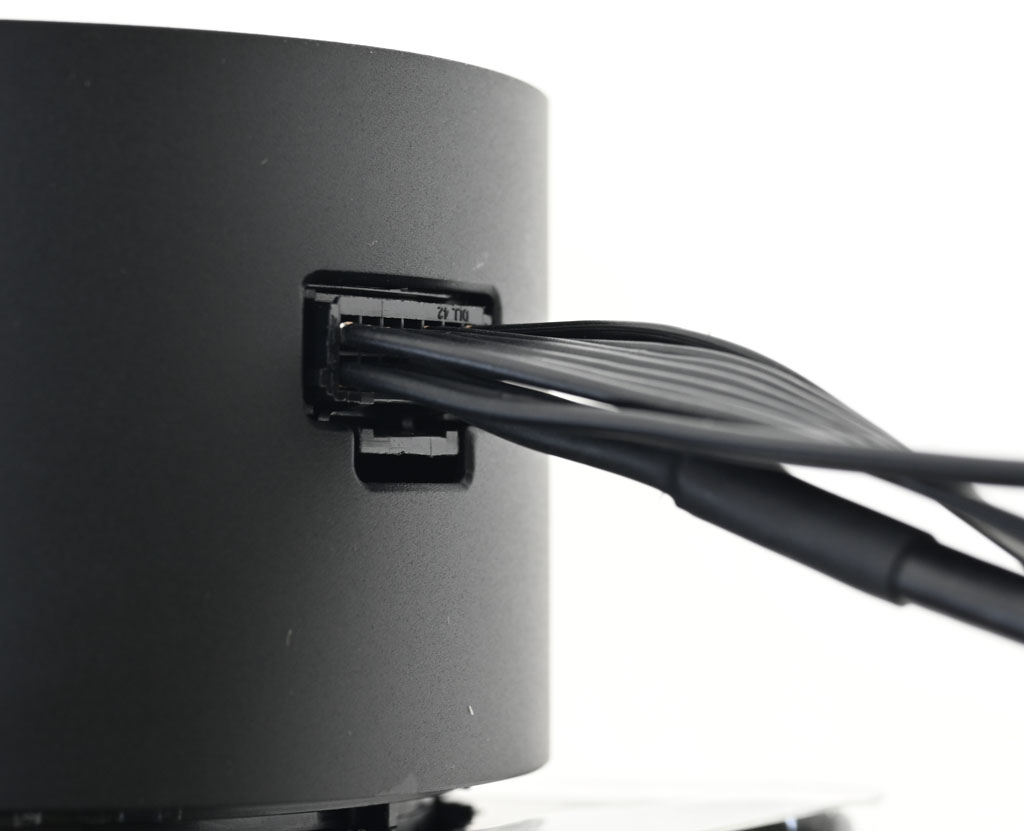

▼可拆式水冷頭線組的接頭連接水冷頭示意圖，有固定卡榫避免拉扯鬆動

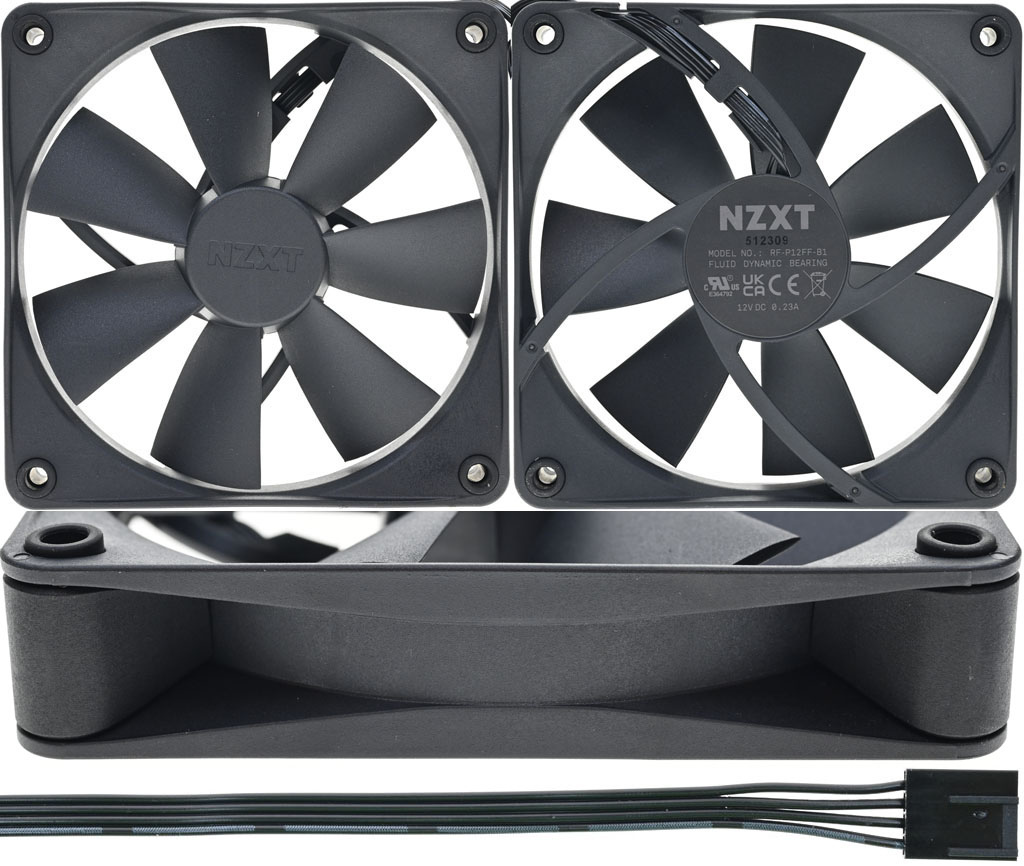

▼隨附3個NZXT F120P Static Pressure風扇，型號為RF-P12FF-B1，7葉片扇葉軸心有商標，外框背面中央標籤上面有商標、序號、型號、軸承種類、認證標誌、電壓/電流，外框兩面螺絲孔處有防震膠圈。4pin PWM線路長度40.5公分

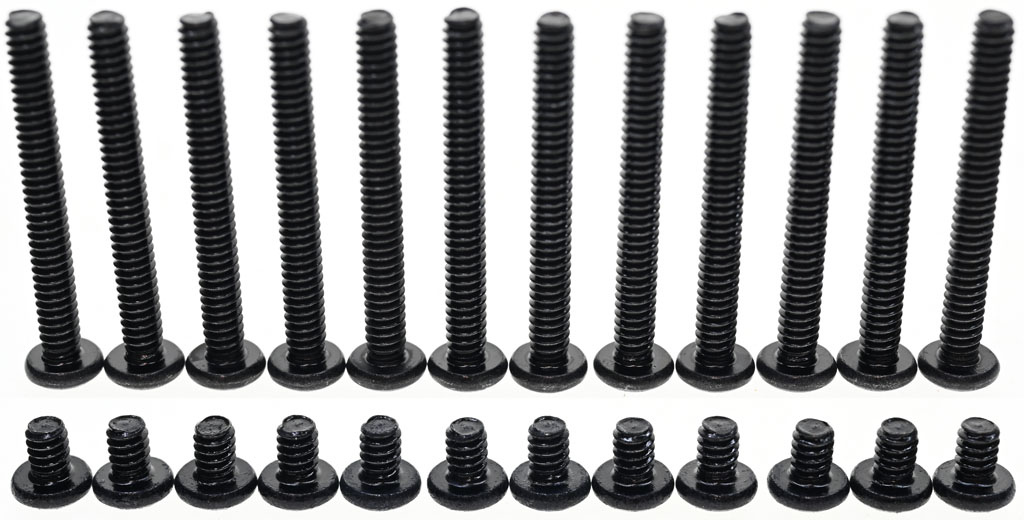

▼隨附12支風扇固定用長螺絲(上)與12支水冷排固定用短螺絲(下)，還有24個墊圈

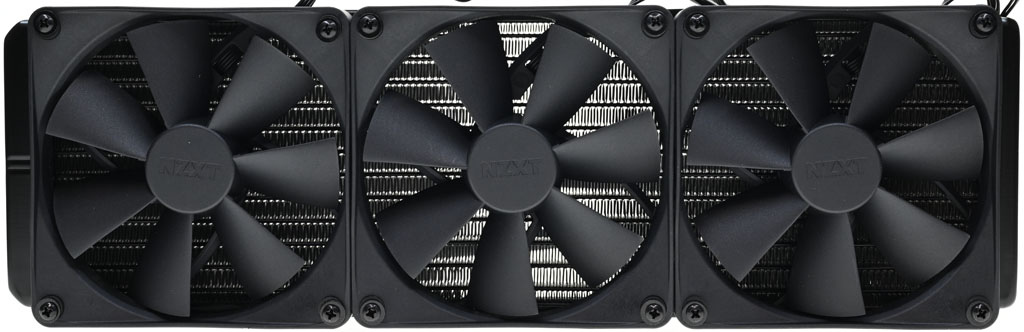

▼使用風扇固定用長螺絲及墊圈將風扇安裝在水冷排上

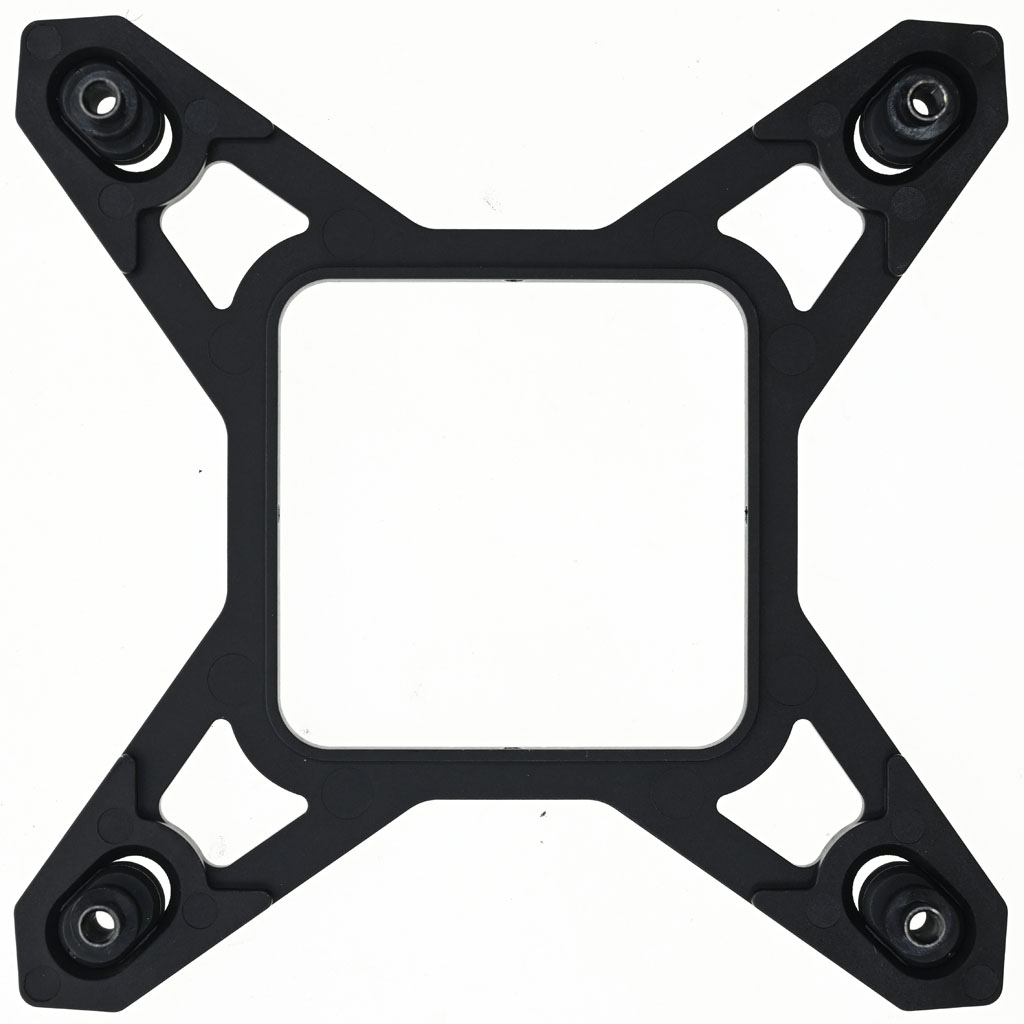

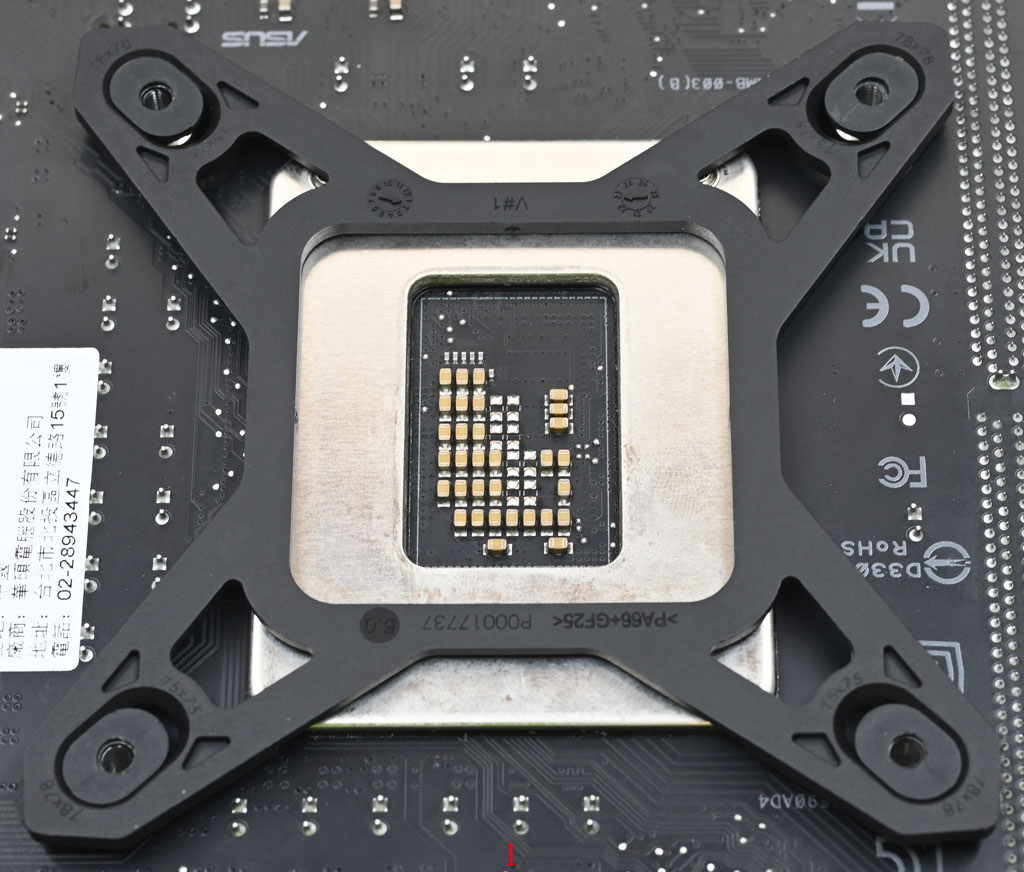

▼安裝於Intel LGA1700/1200/115x平台時需使用Intel背板

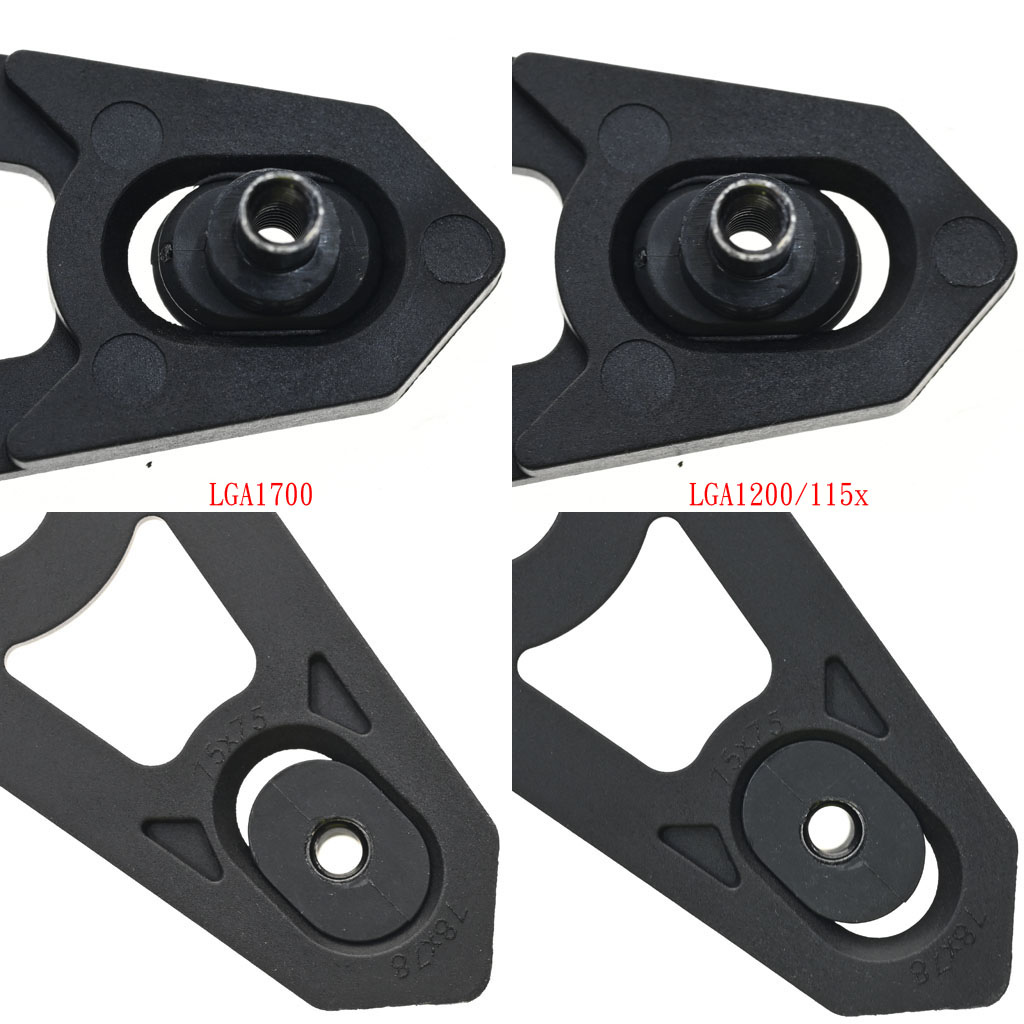

▼背板四個角的圓柱鎖點有2段位置，對應LGA1700(左)、LGA1200/115x(右)的背板圓柱鎖點配置如圖所示

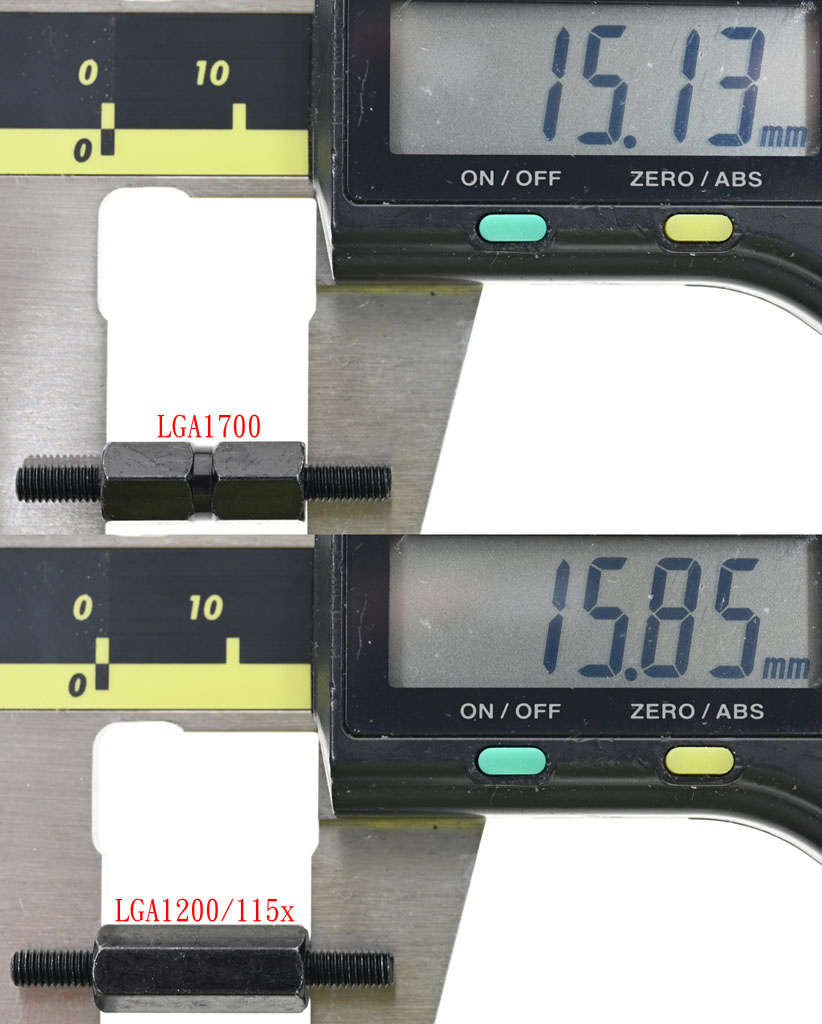

▼LGA1700螺柱(上)與LGA1200/115x螺柱(下)的外觀及長度不同

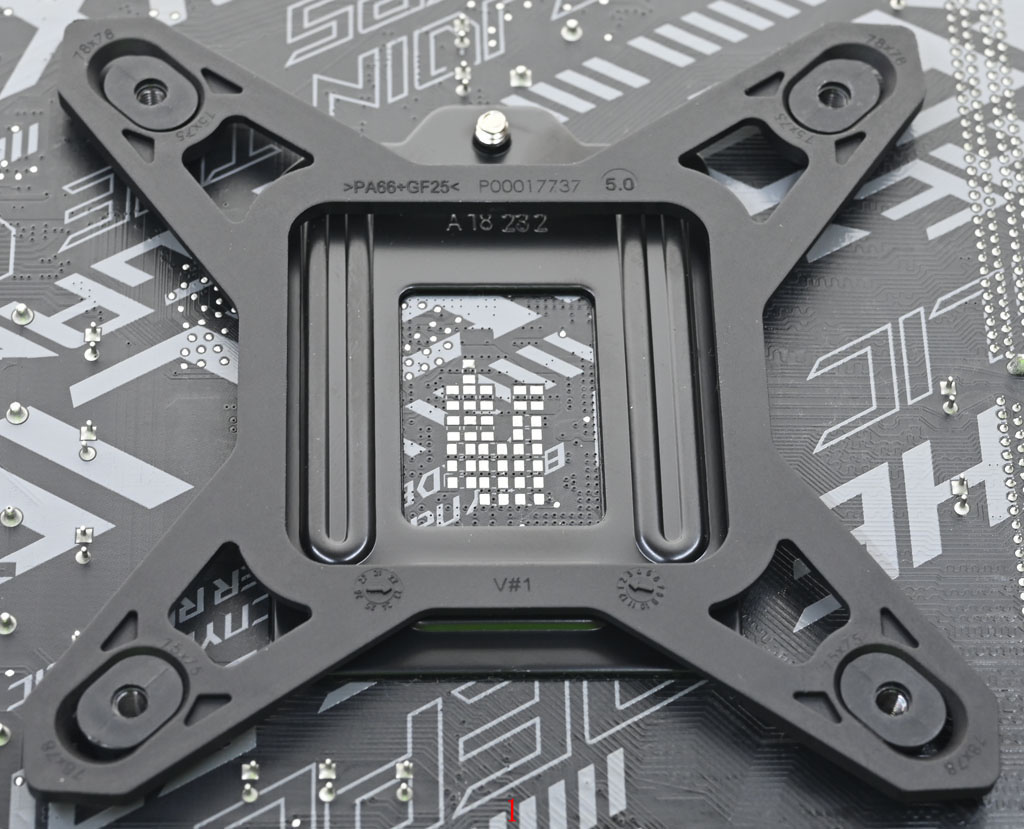

▼安裝於LGA1700平台前，先將Intel背板調整成適用LGA1700平台配置，然後把背板4支圓柱鎖點對準主機板背面散熱器孔位放入(圖1)

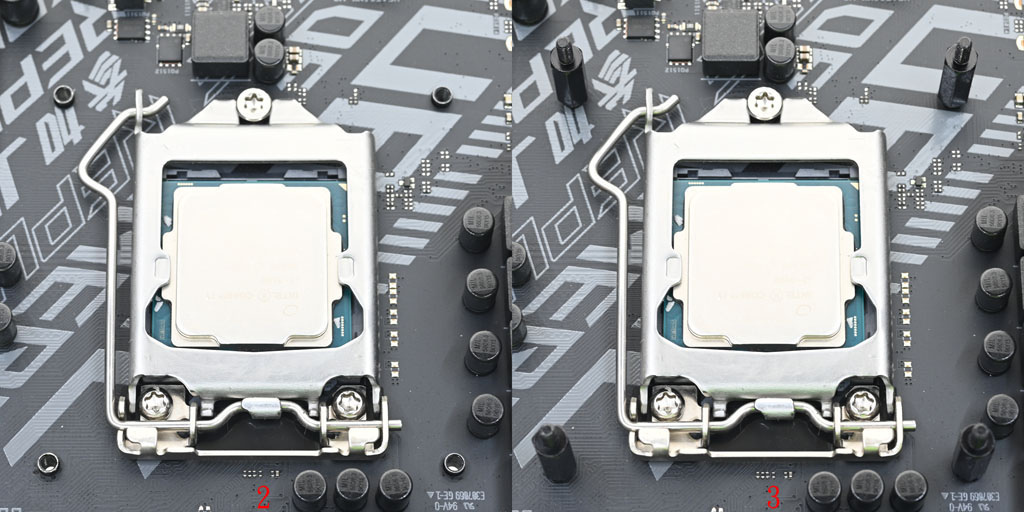

▼背板正確安裝後，主機板正面散熱器孔位會露出4個高度相同的圓柱鎖點(圖2)，鎖入4支LGA1700螺柱(圖3)

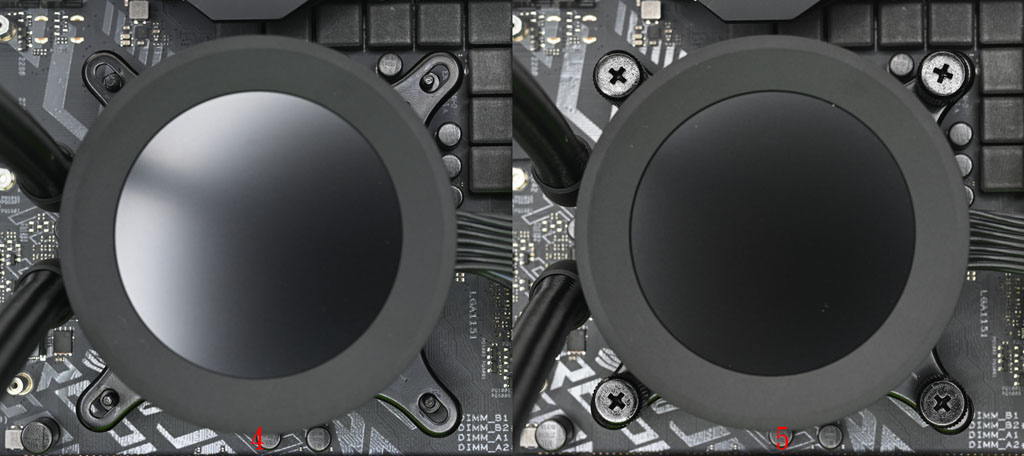

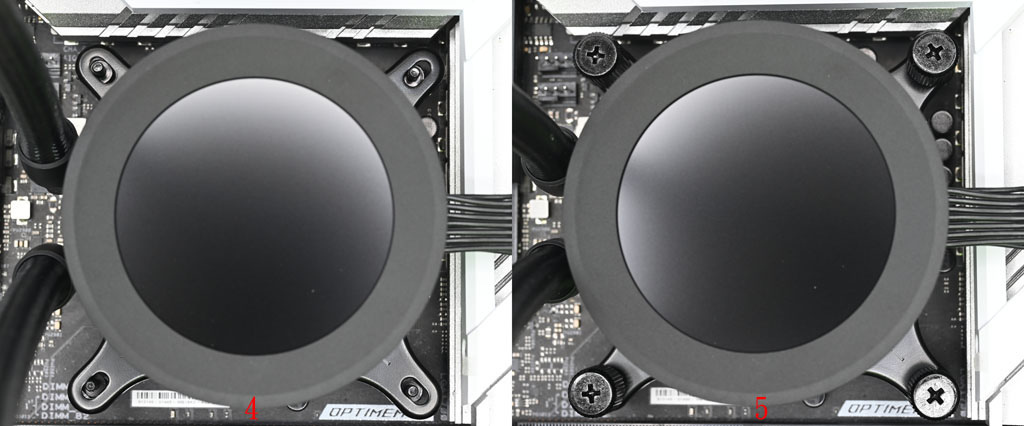

▼安裝前先確認水冷頭的水管接頭不會與較高的元件(如VRM散熱片/記憶體)發生干涉。確認完成後取下水冷頭底部保護蓋，將Intel托架孔洞對準螺柱頂端套入(圖4)。鎖上4個手轉螺帽時，一開始先轉入數圈使其可以固定住，等到4個手轉螺帽都裝上後，採對角及輪流方式(轉幾圈後就換轉另一個)將4個手轉螺帽全部鎖到底(圖5)
▼安裝於LGA1200/115x平台前，先將Intel背板調整成適用LGA1200/115x平台配置，然後把背板4支圓柱鎖點對準主機板背面散熱器孔位放入(圖1)
▼背板正確安裝後，主機板正面散熱器孔位會露出4個高度相同的圓柱鎖點(圖2)，鎖入4支LGA1200/115x螺柱(圖3)
▼安裝前先確認水冷頭的水管接頭不會與較高的元件(如VRM散熱片/記憶體)發生干涉。確認完成後取下水冷頭底部保護蓋，將Intel托架孔洞對準螺柱頂端套入(圖4)。鎖上4個手轉螺帽時，一開始先轉入數圈使其可以固定住，等到4個手轉螺帽都裝上後，採對角及輪流方式(轉幾圈後就換轉另一個)將4個手轉螺帽全部鎖到底(圖5)
▼AMD套管，依照安裝的平台不同，套管有不同的放置方向，安裝於AM4平台時，套管AM4字樣要朝上；安裝於AM5平台時，套管AM5字樣要朝上

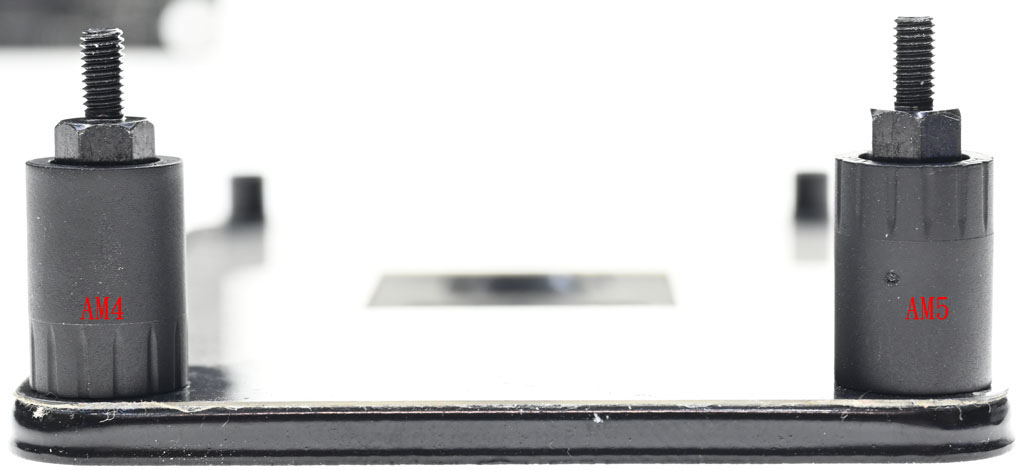

▼套管放置方向會影響螺柱頂端外露高度，可以看到AM5(右)的螺柱外露長度較AM4(左)長

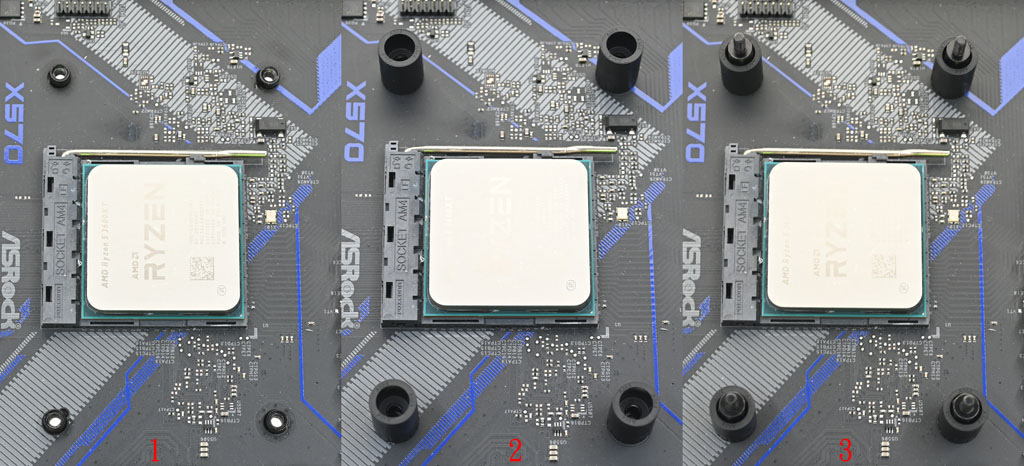

▼安裝於AMD平台時，拆除主機板原裝散熱器托架，只保留原裝散熱器背板(圖1)，把AMD套管依照對應平台指定方向放入(圖2)，將螺柱螺牙較粗較長的那一端插進套管並鎖進原裝散熱器背板鎖點，將其轉緊到底且不鬆動即可(圖3)
▼安裝前先確認水冷頭的水管接頭不會與較高的元件(如VRM散熱片/記憶體)發生干涉。確認完成後將水冷頭更換成AMD托架(注意不要碰觸到底部預塗的散熱膏)，然後把AMD托架孔洞對準螺柱頂端套入(圖4)。鎖上4個手轉螺帽時，一開始先轉入數圈使其可以固定住，等到4個手轉螺帽都裝上後，採對角及輪流方式(轉幾圈後就換轉另一個)將4個手轉螺帽全部鎖到底(圖5)
▼相較於上一代KRAKEN Z系列，KRAKEN ELITE的螢幕尺寸一樣都是2.36吋，但升級成廣視角TFT-LCD面板，解析度從320x320升級成640x640，亮度從650cd/m²升級至690cd/m²，更新率從30FPS升級成60FPS

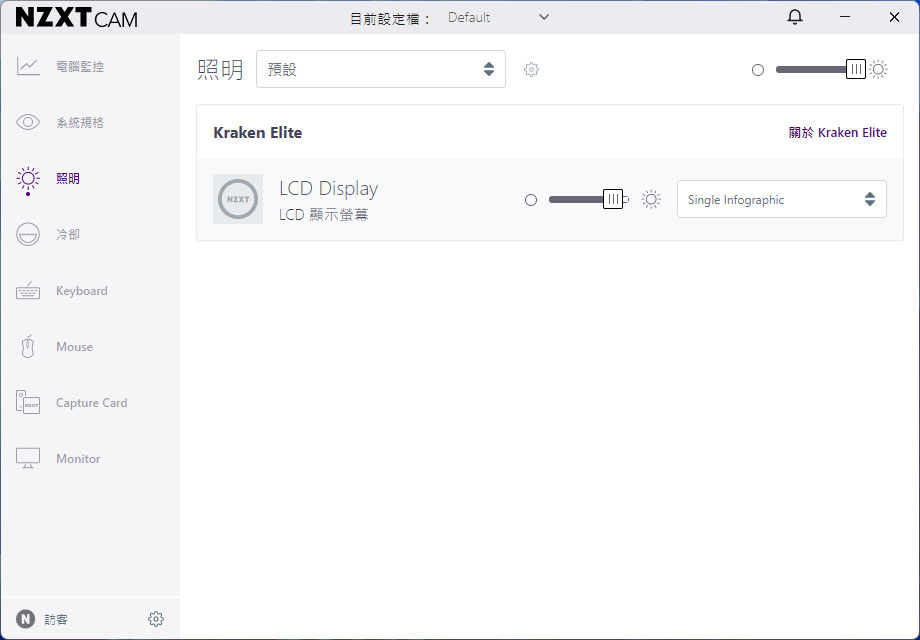

▼進入作業系統並啟動NZXT CAM軟體後，在照明頁面會出現Kraken Elite裝置。照明頁面左上可選擇設定檔(新增設定檔/預設/White/Spectrum Wave/NZXT Purple/Red Alert/Vaporwave/Mermaid/Audio Level)，右上滑桿可調整所有燈光亮度。於Kraken Elite項目中，種類為LCD Display(LCD顯示螢幕)，中間是螢幕亮度調整滑桿，右邊可調整螢幕顯示內容，螢幕顯示內容可選Image/GIF、Web Integration、雙重資訊圖表、Dual Infographic+GIF、Single Infographic、Single Infographic+GIF、輪播、Clockface、Audio Visual

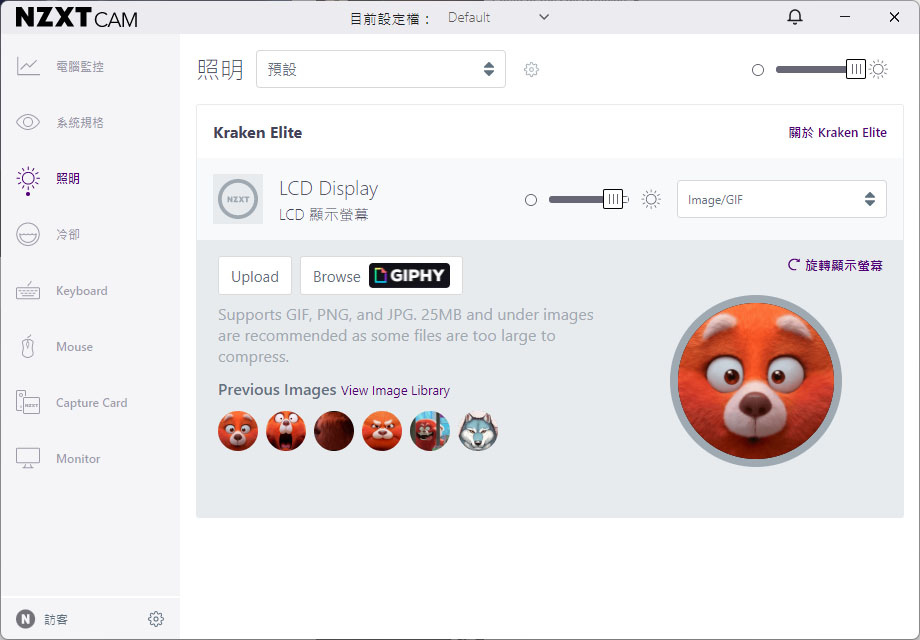

▼Image/GIF顯示，支援上傳GIF、PNG、JPG檔案(建議選擇25MB以下檔案)，並顯示6個最近上傳的圖片提供快速切換，點選View Image Library可管理上傳過的圖片

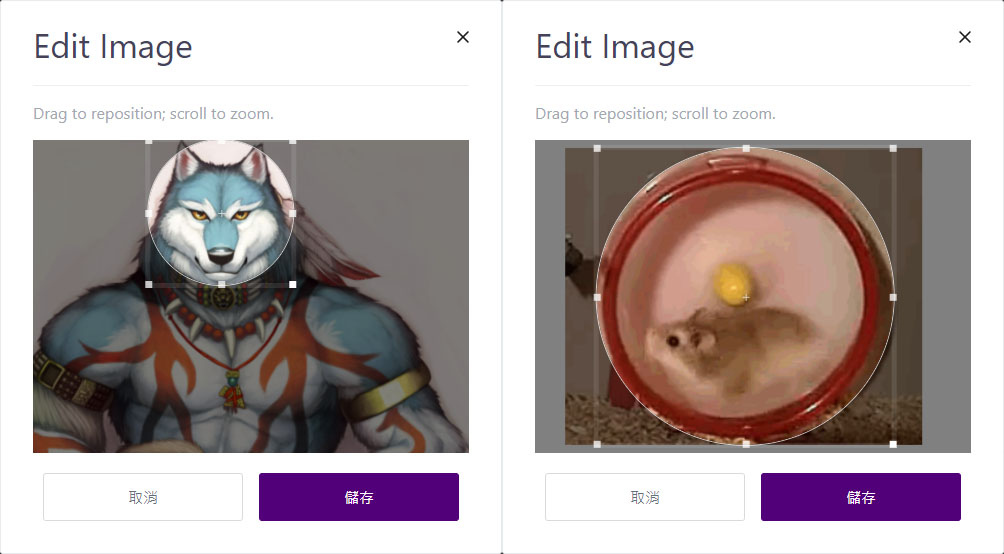

▼點選Upload上傳圖檔，選擇圖檔之後會出現影像編輯視窗，可透過捲動滾輪及拖放調整要顯示的大小及區域，圓形高亮度區域表示此區域範圍的影像會顯示在水冷頭螢幕上，完成編輯後按下儲存，便可顯示在水冷頭螢幕上

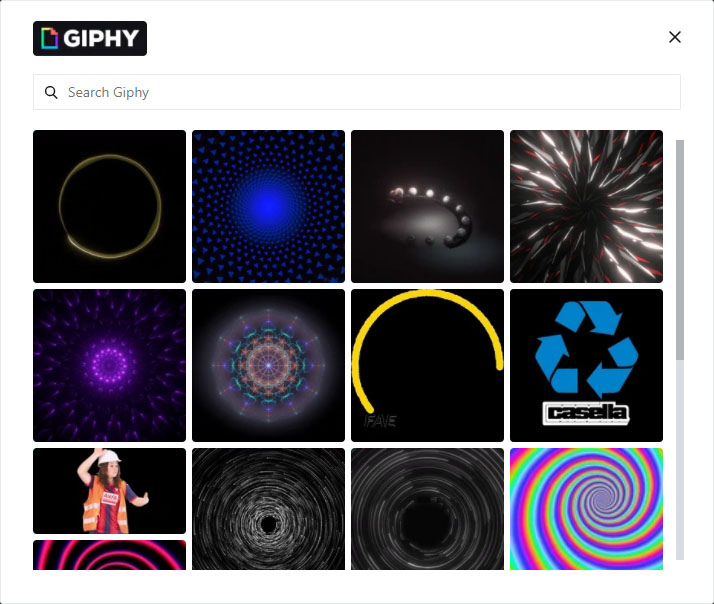

▼除了上傳自訂圖片外，也可點選Browse GIPHY，透過搜尋找出喜愛的動畫檔案

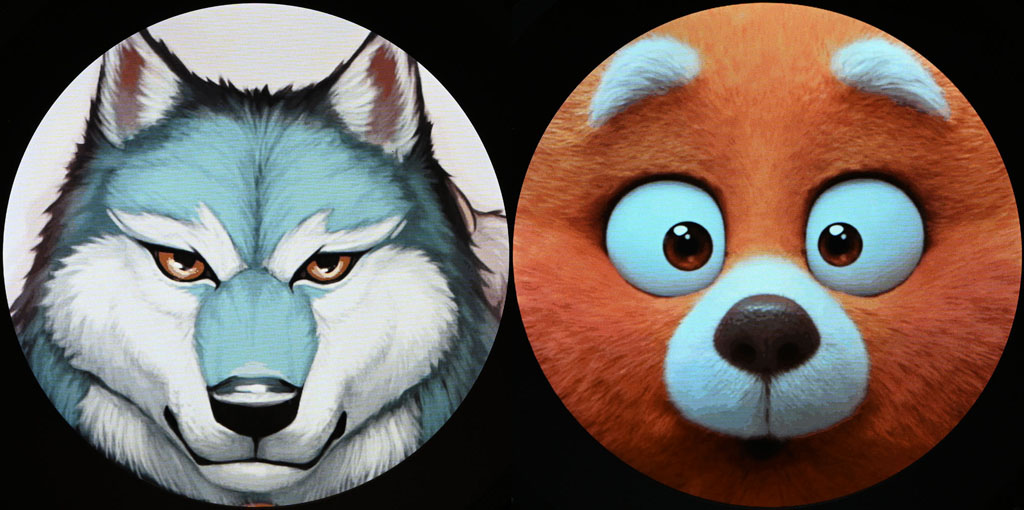

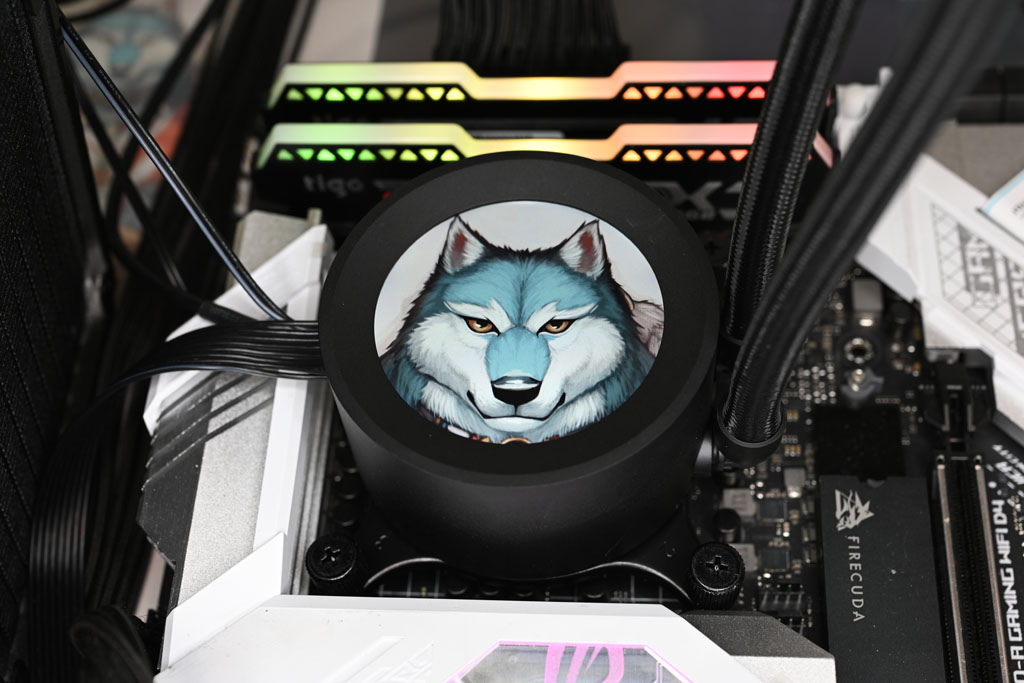

▼上傳自訂圖片水冷頭螢幕實際顯示效果圖

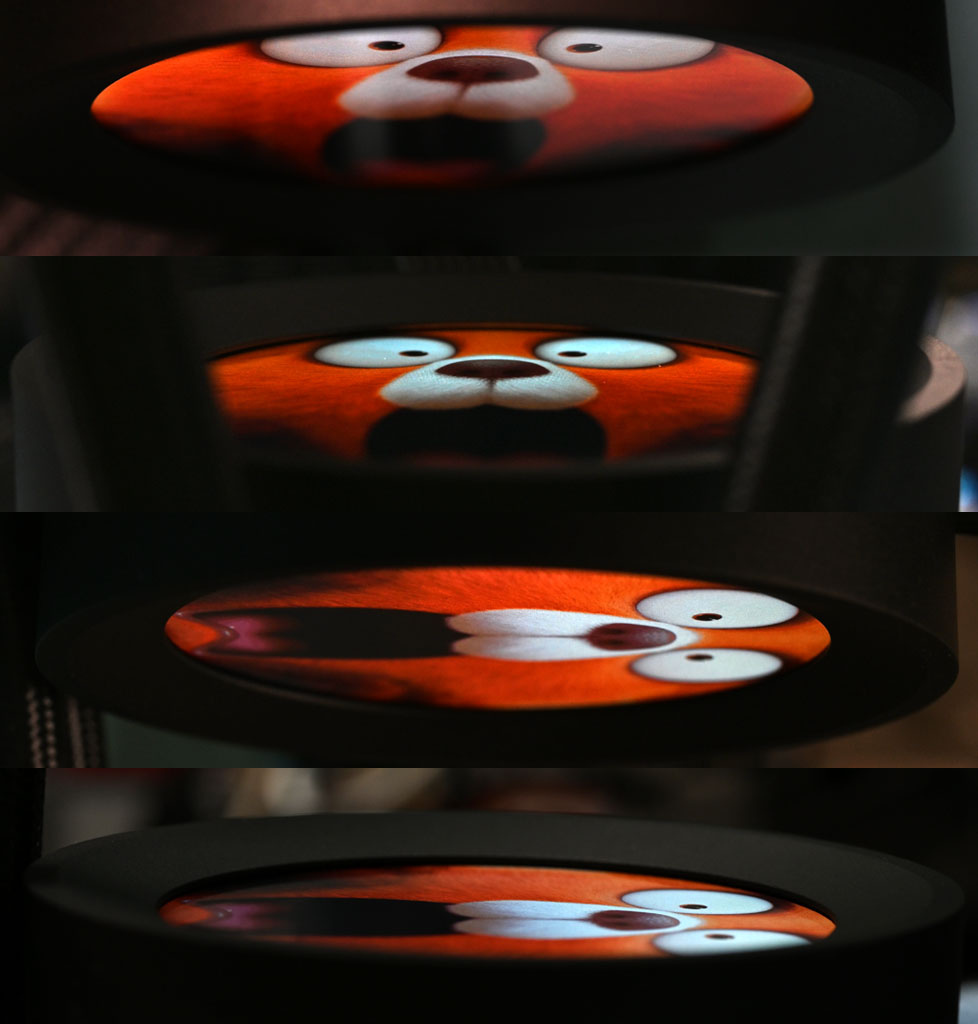

▼從上/下/左/右觀看螢幕，可視角度相當大，也無色偏現象
▼Web Integration顯示，可選擇Spotify現正播放、Google Photos幻燈片、Web Integration連動

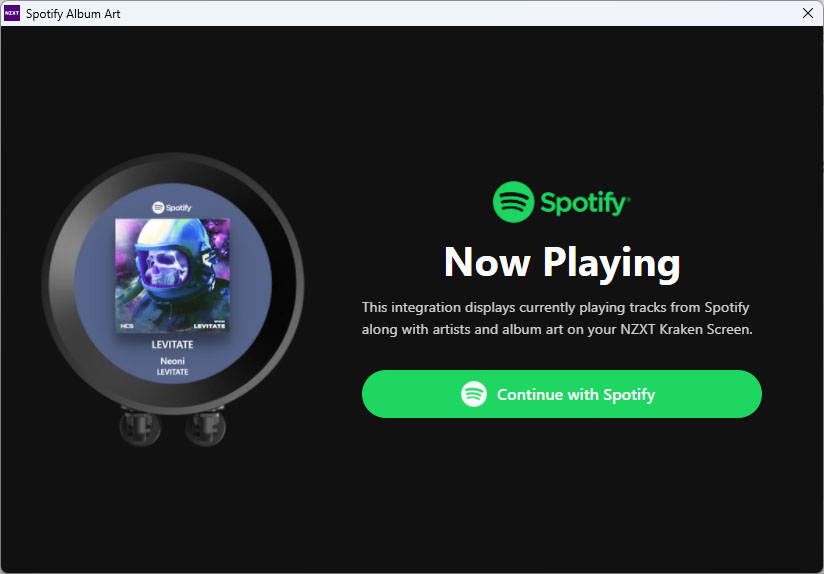

▼與Spotify現正播放連動後，可在水冷頭螢幕上顯示現正播放的歌曲名稱、歌手、專輯封面

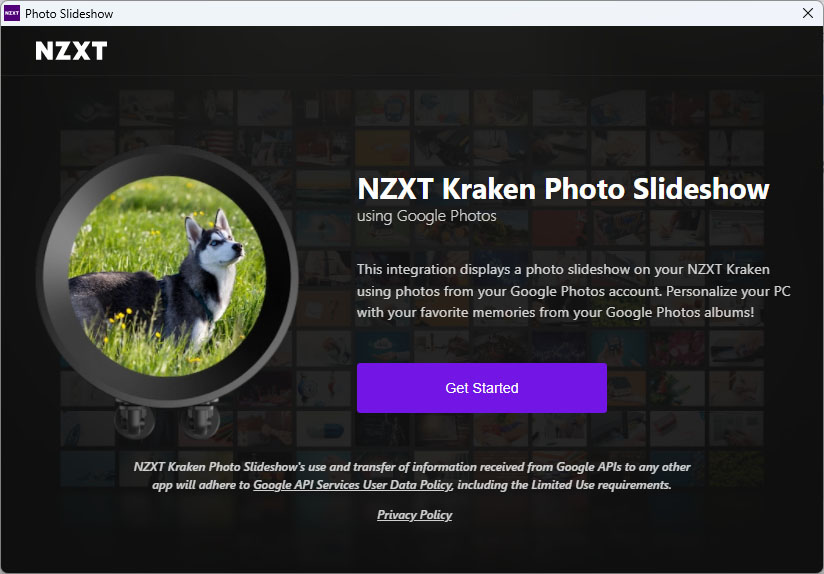

▼與Google Photos幻燈片連動後，可在水冷頭螢幕上輪播相簿內的相片

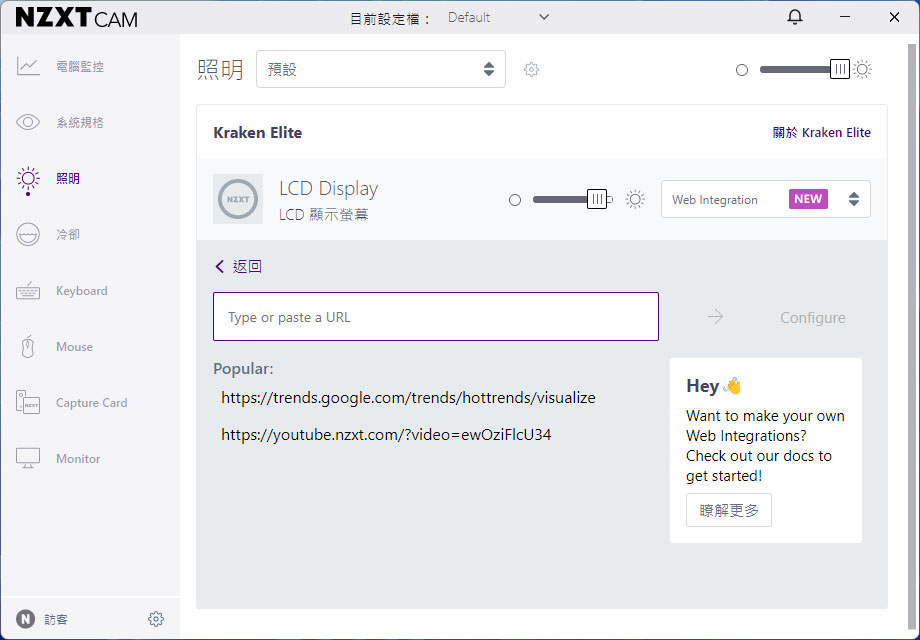

▼Web Integration連動，可輸入/貼上網址，並在水冷頭上即時顯示
▼預設提供2個範例，1個是Google Trends，顯示各國語言的Google熱門搜尋關鍵字。另1個是NZXT的Youtube影片
▼點選”瞭解更多”，可連結至NZXT官方網頁針對Web Integration的說明、支援裝置、開發自訂版本、社群分享，並提供簡易API，把NZXT CAM內的監控資訊透過Web Integration連動顯示
▼如下圖所示，也可以輸入一般網頁網址，同樣會顯示在水冷頭螢幕上，但無法完全發揮Web Integration連動功能(只會顯示固定區域，無法進一步操控)

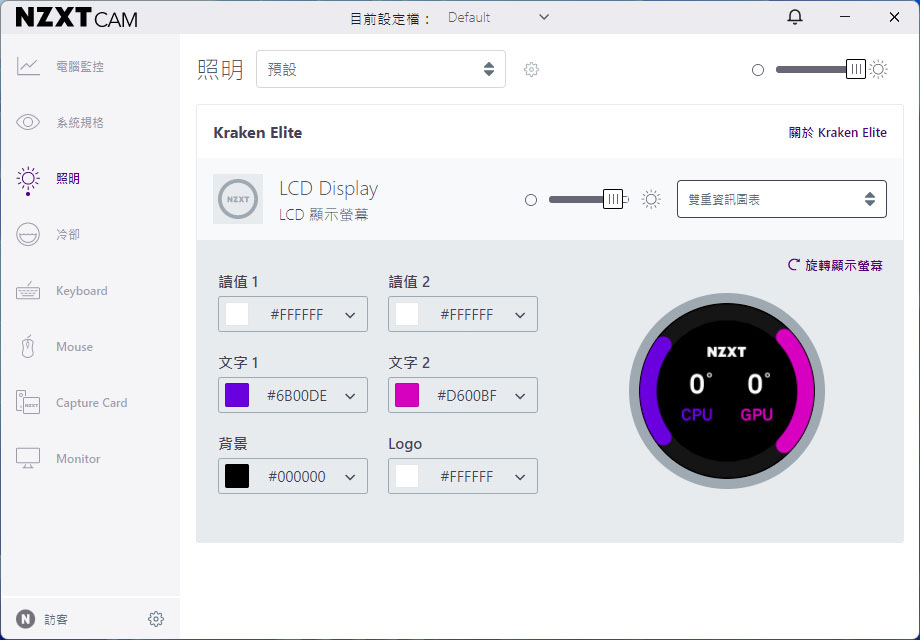

▼雙重資訊圖表顯示，可同時顯示CPU/GPU的溫度，可調整讀值1/2、文字1/2、背景、NZXT標誌顏色

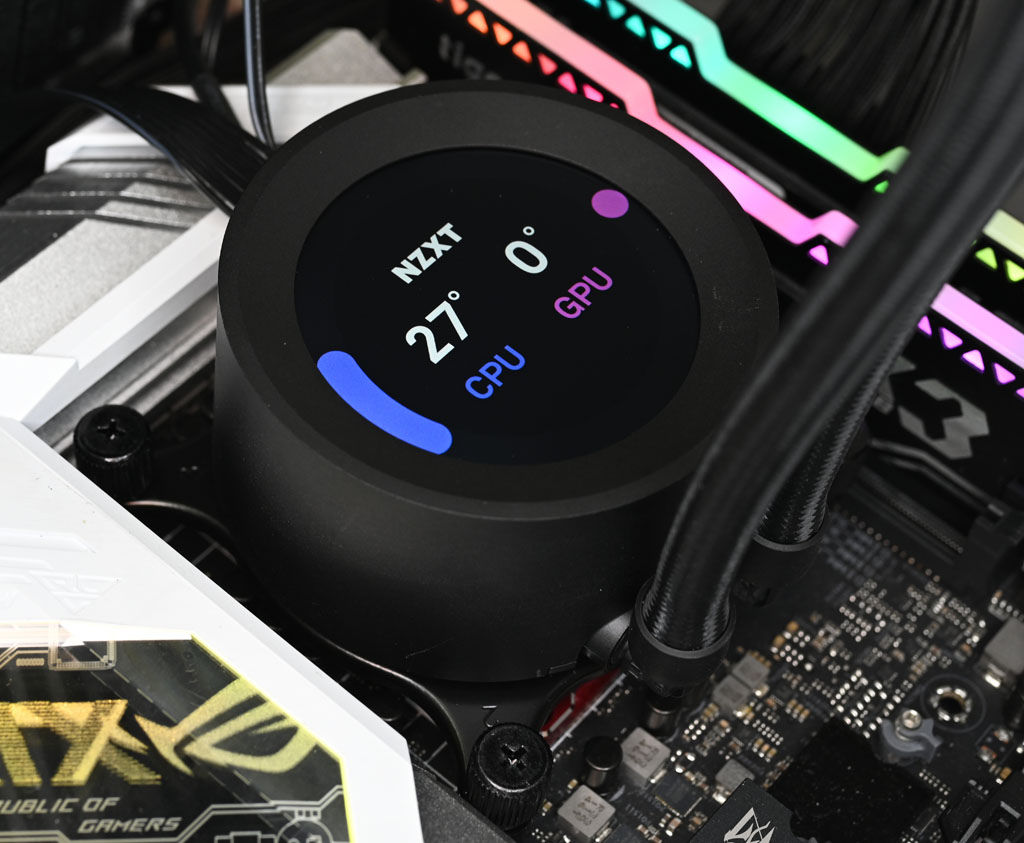

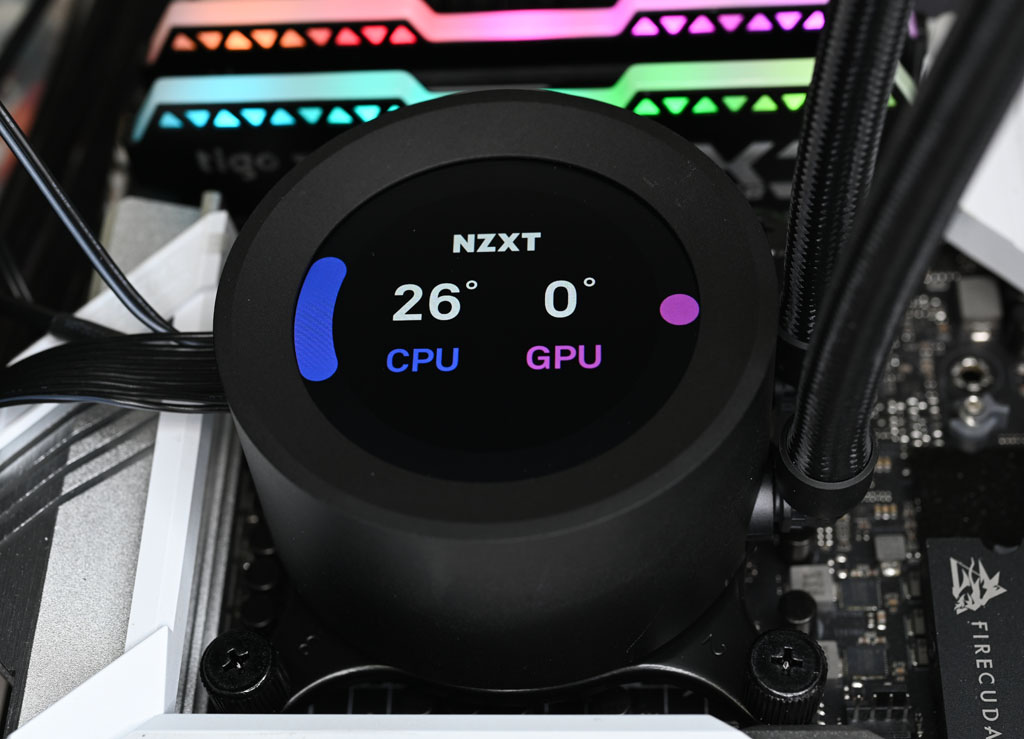

▼雙重資訊圖表水冷頭螢幕實際顯示效果圖

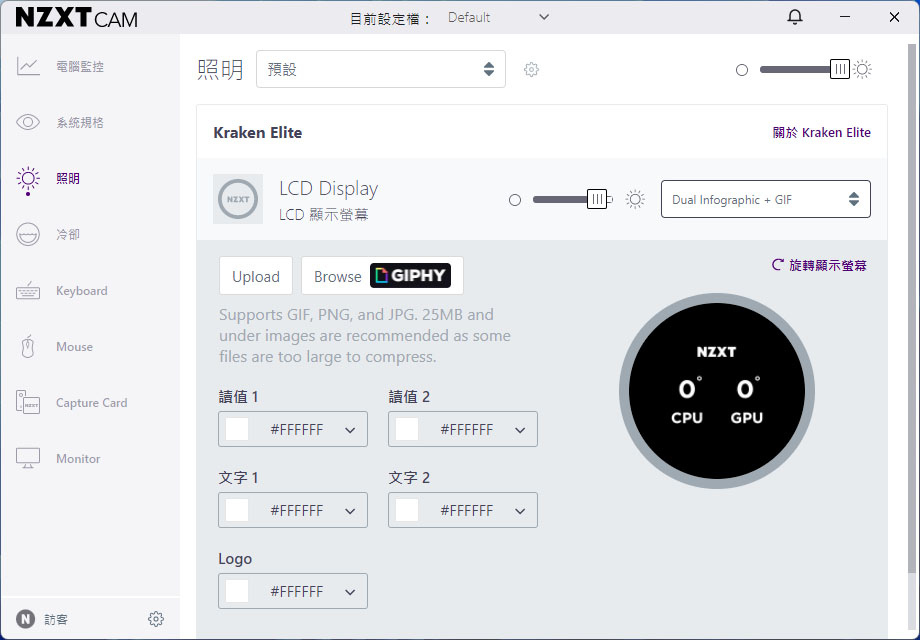

▼Dual Infographic+GIF顯示，在雙重資訊圖表上加上自訂靜態JPG/PNG及動態GIF背景畫面，圖片部分與Image/GIF上傳相同，文字部分可調整讀值1/2、文字1/2、背景、NZXT標誌顏色

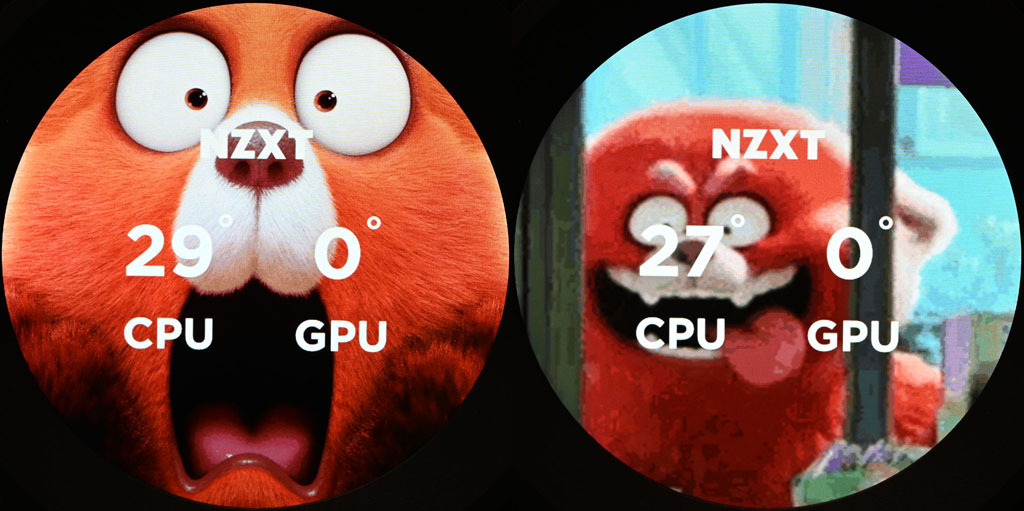

▼Dual Infographic+GIF水冷頭螢幕實際顯示效果圖(左圖靜態，右圖動態)

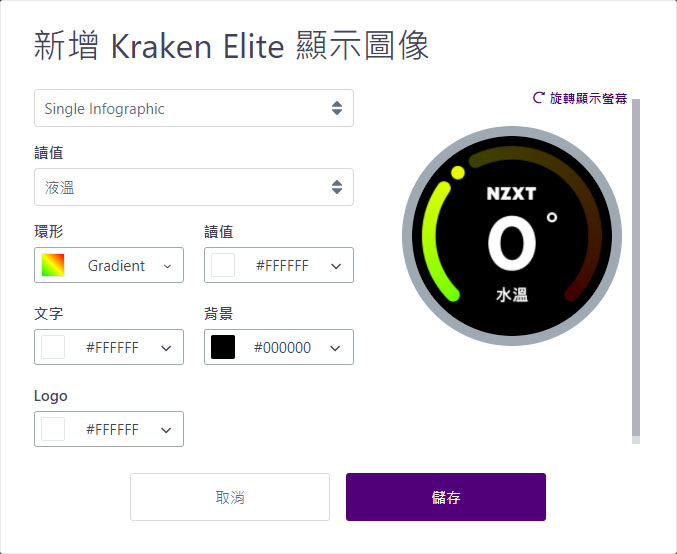

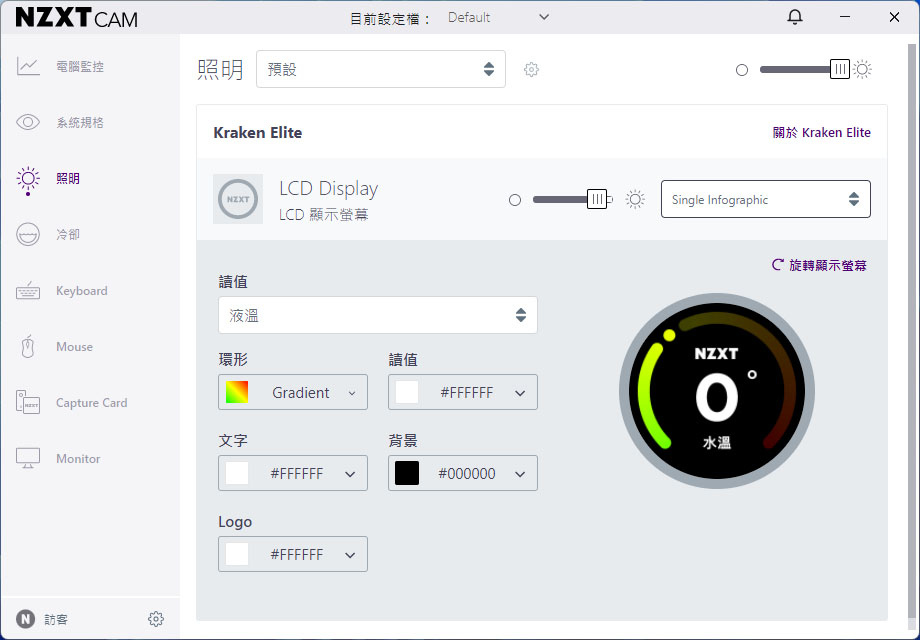

▼Single Infographic顯示，可顯示指定的單一偵測項目，可調整環形、讀值、文字、背景、NZXT標誌顏色

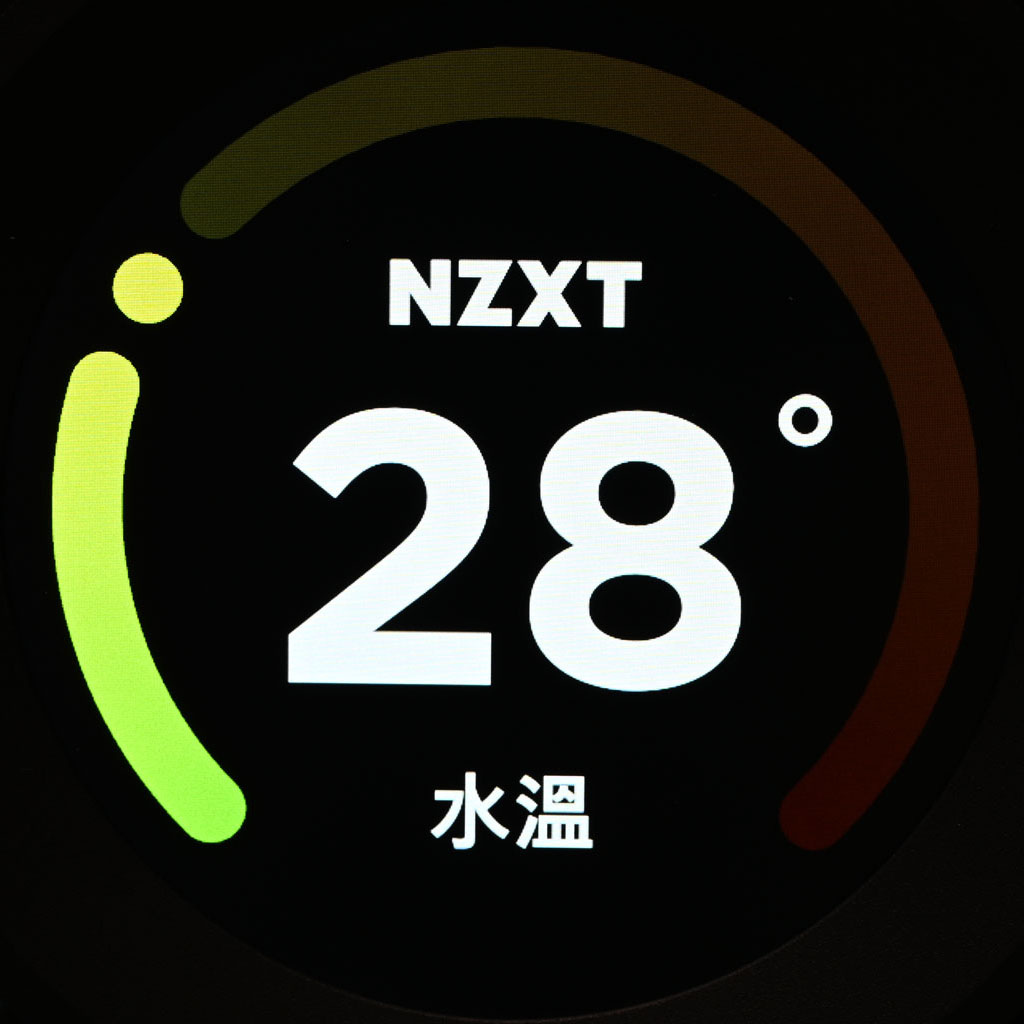

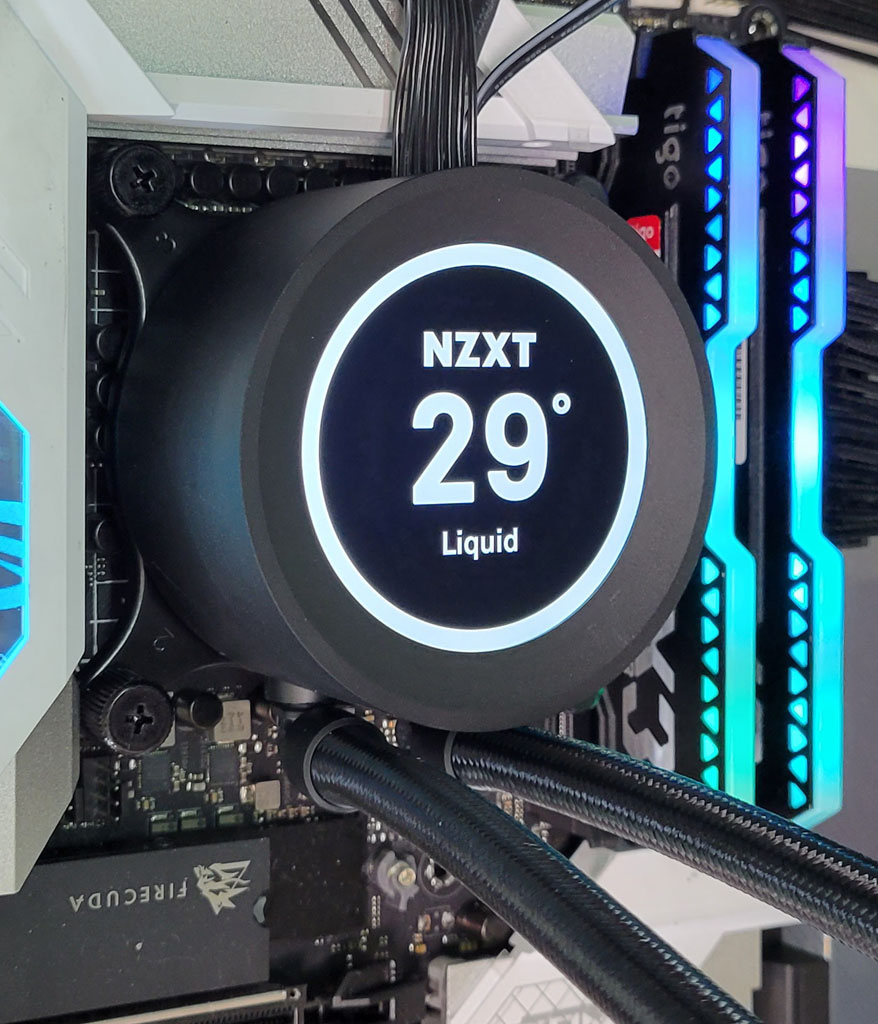

▼Single Infographic水冷頭螢幕實際顯示”水溫”效果圖

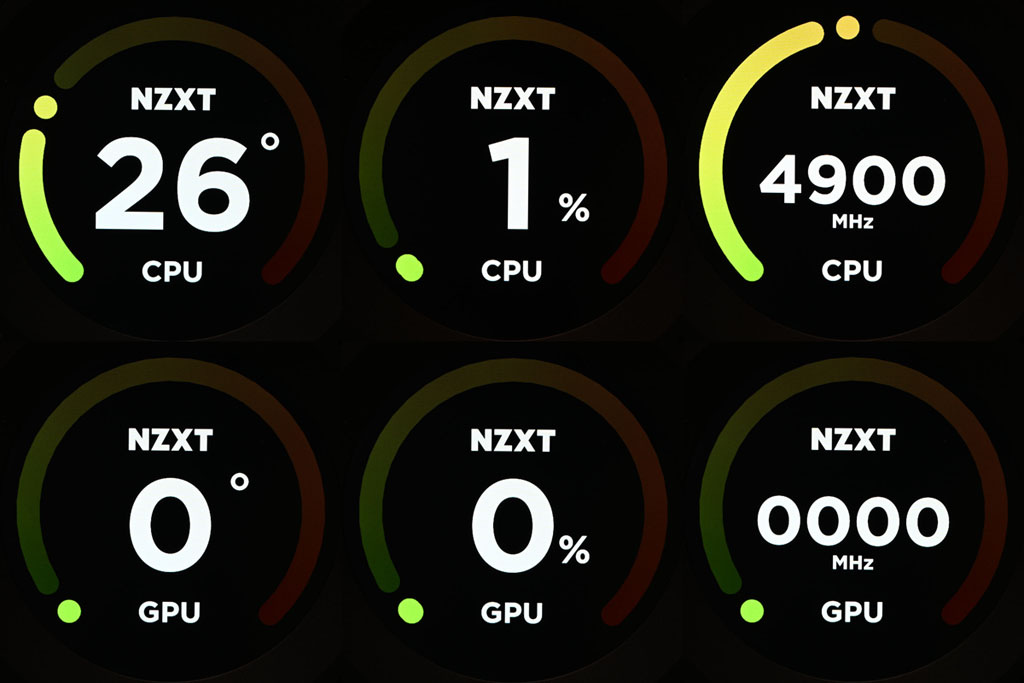

▼Single Infographic除可選水溫外，還可以在CPU溫度/負載/時脈及GPU溫度/負載/時脈中擇一顯示

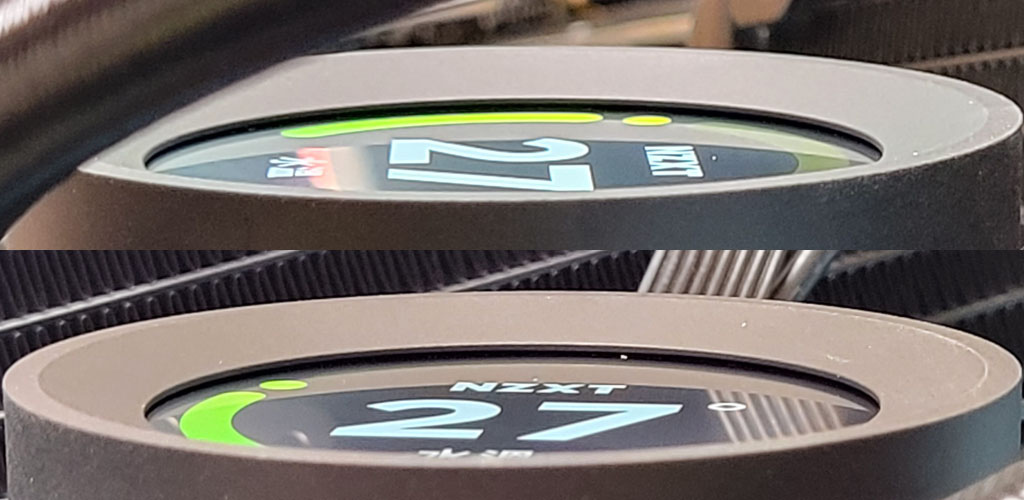

▼Single Infographic顯示下從右方及下方觀看螢幕
▼Single Infographic+GIF顯示，在Single Infographic上加上自訂靜態JPG/PNG及動態GIF背景畫面，圖片部分與Image/GIF上傳相同，文字部分可調整讀值、文字、NZXT標誌顏色
▼Single Infographic+GIF水冷頭螢幕實際顯示效果圖

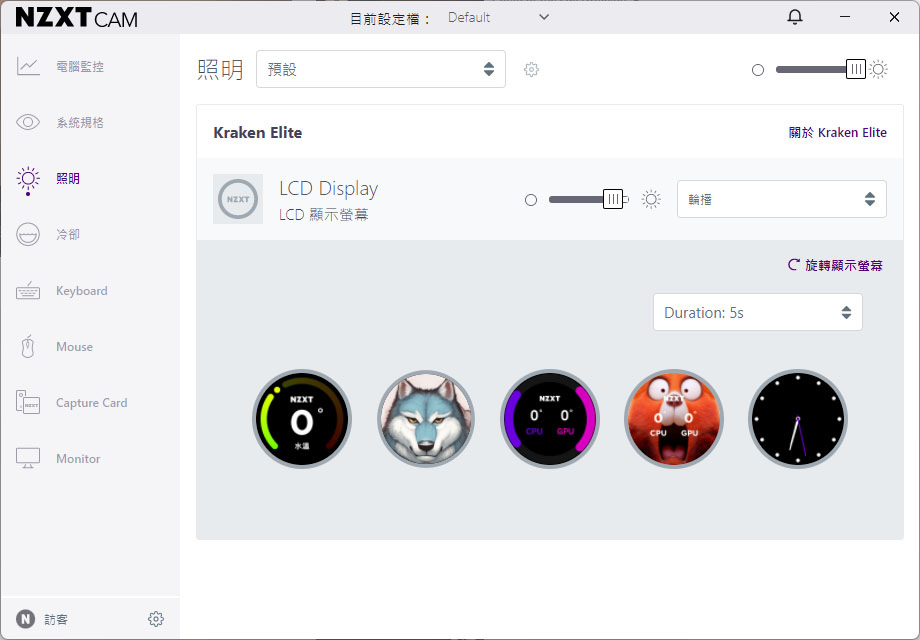

▼輪播顯示，可選擇最多5個顯示類別輪流播放，並可設定每個顯示類別的持續時間
▼新增輪播顯示類別時，只可以選擇新增Image、雙重資訊圖表、Dual Infographic+GIF、Single Infographic、Single Infographic+GIF、Clockface。每個項目的設定項目與單獨選擇該顯示類別時相同

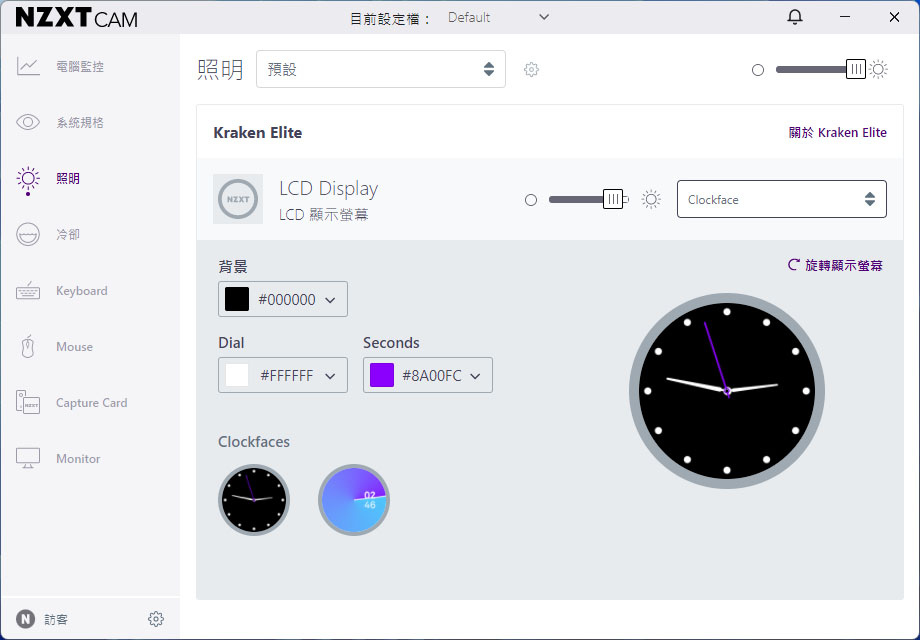

▼Clockface顯示，可顯示目前系統時間，提供2種盤面

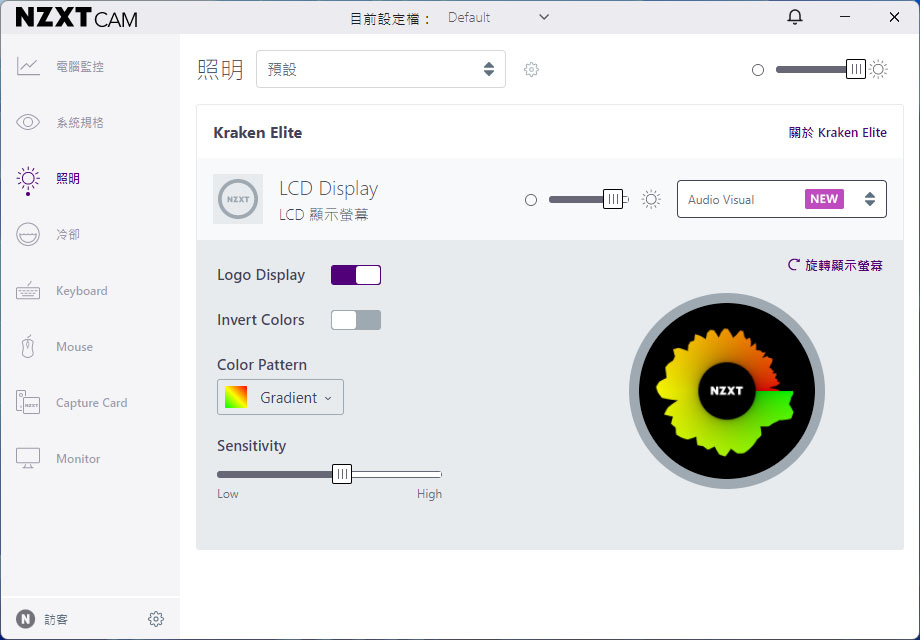

▼Audio Visual顯示，會隨著音訊改變顯示，可選擇NZXT標誌開啟/關閉、反轉顏色、色盤、對音訊的敏感度
▼Audio Visual水冷頭螢幕實際顯示效果圖

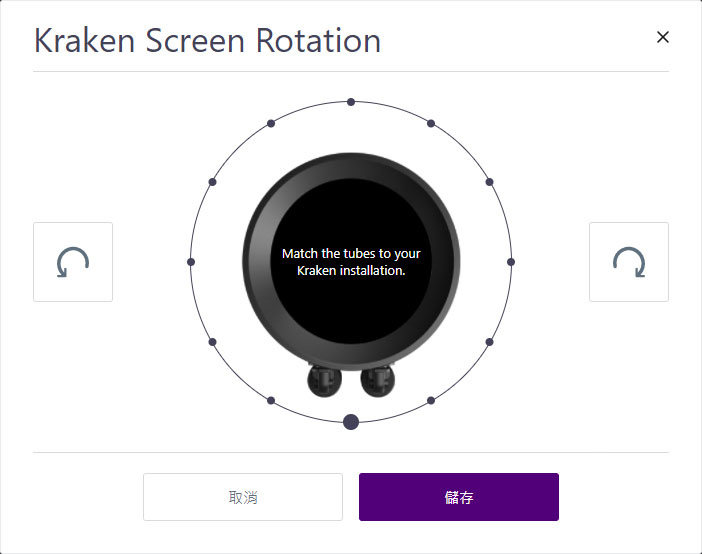

▼每個顯示類別頁面內都可調整水冷頭螢幕顯示方向，點選”旋轉顯示螢幕”即可進行調整，共有12段位置，每段30度，點選順時針旋轉/逆時針旋轉按鍵將圖中水冷頭轉到想要的角度後，按下儲存即可更改
▼NZXT KRAKEN ELITE 360水冷頭螢幕顯示效果

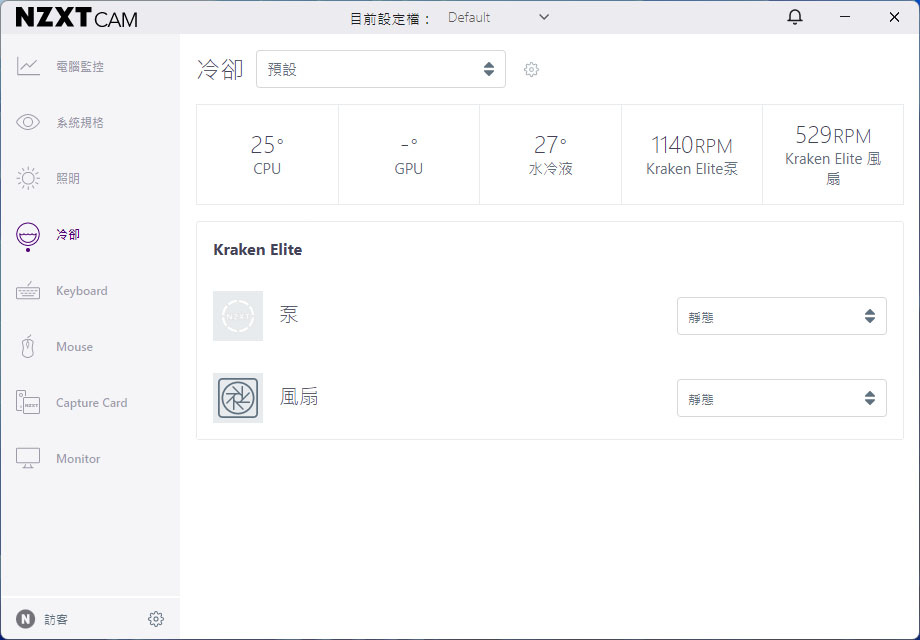

▼冷卻頁面，左上可選擇設定檔(新增設定檔/預設/Silent/Performance/Fixed)。並顯示目前CPU/GPU/水冷液溫度、水泵轉速、水冷排風扇轉速。於Kraken Elite項目中，水泵及水冷排風扇均可設定個別的固定/靜態/性能/自定義模式
▼水泵的固定/靜態/性能/自定義模式所對應的溫度VS轉速百分比曲線，溫度參考來源可選CPU/GPU/水冷液
▼水冷排風扇的固定/靜態/性能/自定義模式所對應的溫度VS轉速百分比曲線，溫度參考來源可選CPU/GPU/水冷液
以下進行上機測試，LGA1700測試平台配置如下：
主機板：ASUS ROG STRIX Z690-A GAMING WIFI D4
處理器：INTEL CORE i7-12700K

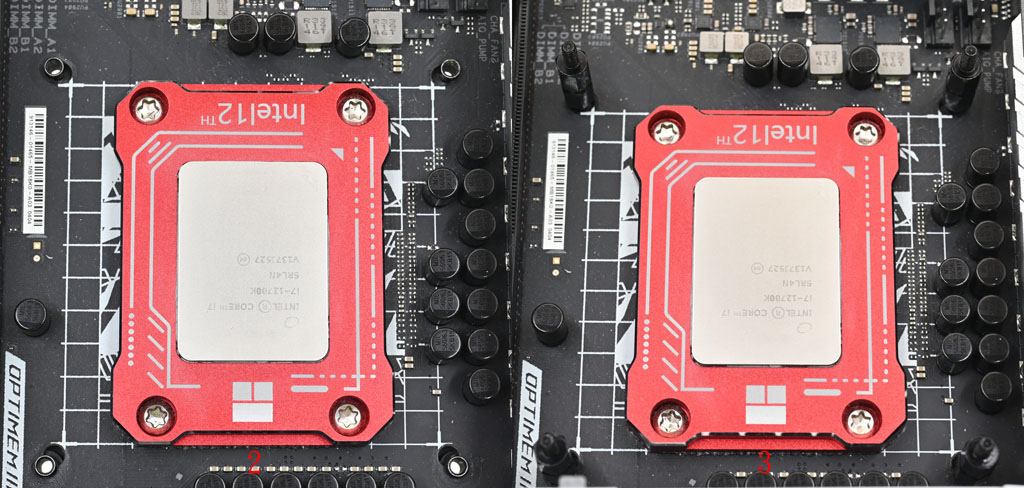

處理器扣具：THERMALRIGHT LGA17XX-BCF改裝扣具
記憶體：tigo X3 DDR4-3600 8GB * 2
作業系統碟：Seagate FireCuda 530 1TB散熱片版
電源供應器：MSI MEG Ai1300P PCIE5 1300W
▼水泵/風扇選擇靜態(Silent)模式下待機的CORE TEMP、AIDA64感測器、NZXT CAM冷卻頁面畫面
▼水泵/風扇選擇靜態(Silent)模式下高負載30分鐘的CORE TEMP、AIDA64感測器、NZXT CAM冷卻頁面畫面

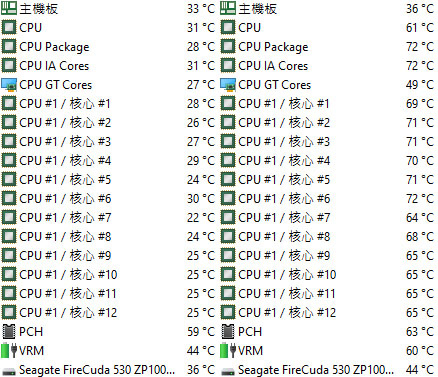

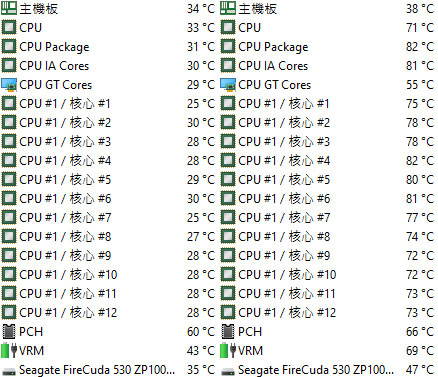

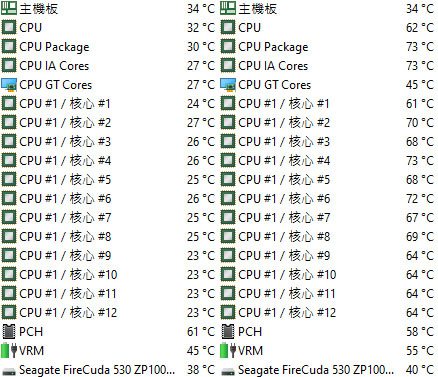

▼水泵/風扇選擇靜態(Silent)模式下待機(左)及高負載30分鐘(右)的AIDA64感測器畫面

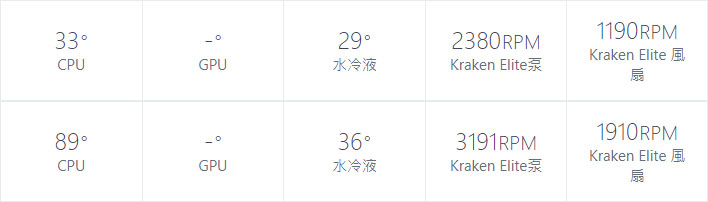

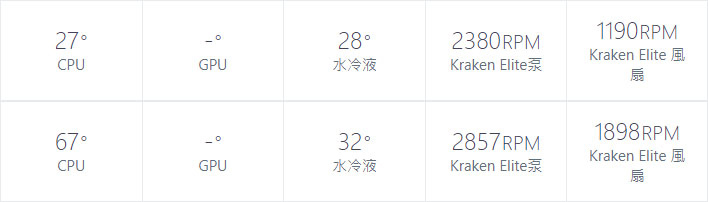

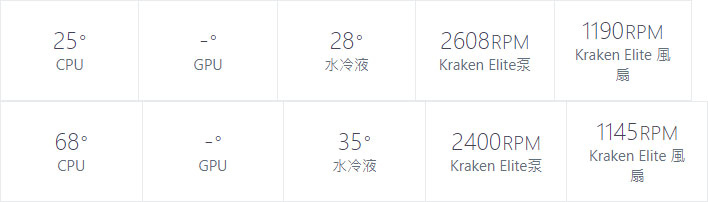

▼水泵/風扇選擇靜態(Silent)模式下待機(上)及高負載30分鐘(下)的NZXT CAM冷卻頁面畫面

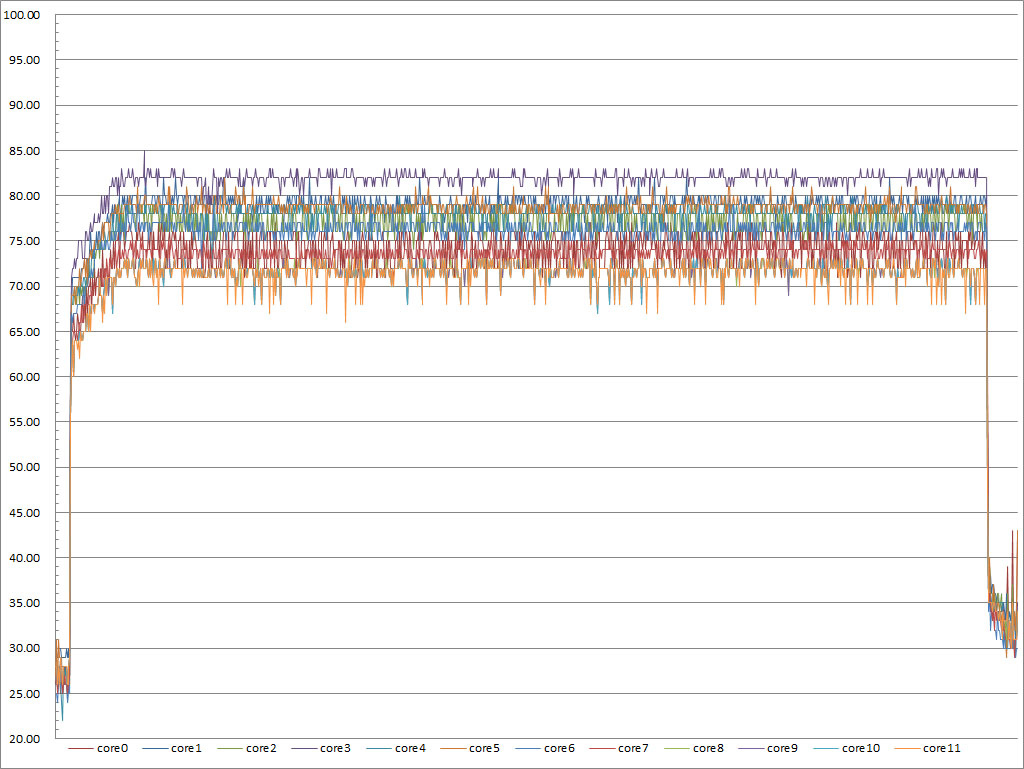

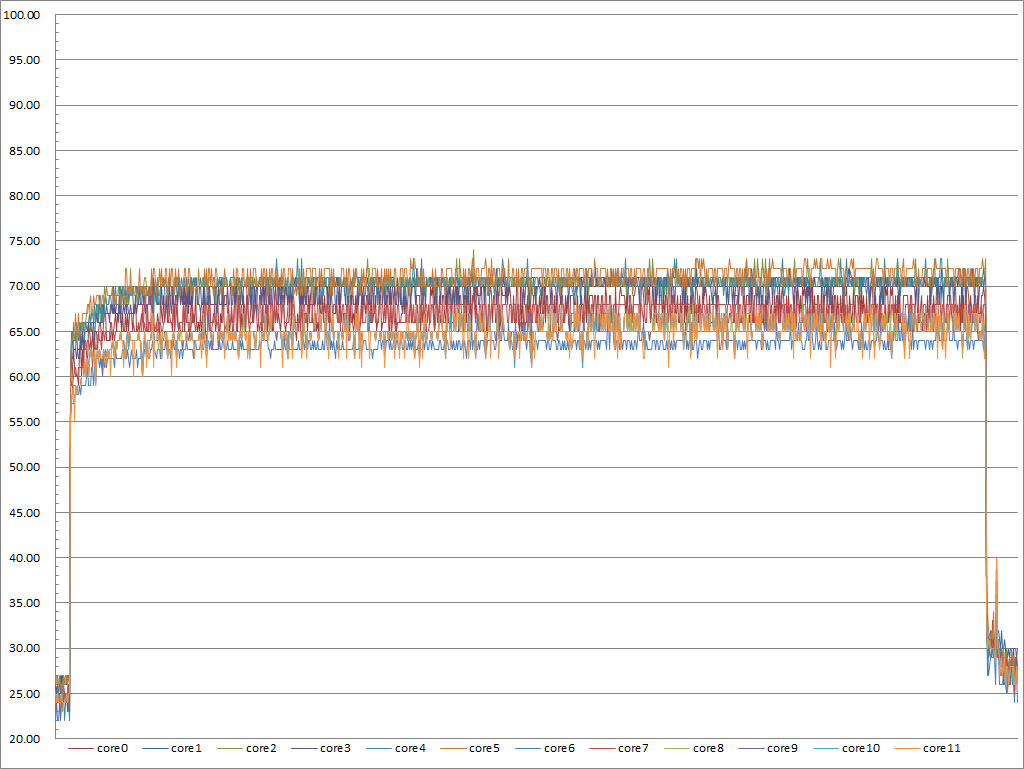

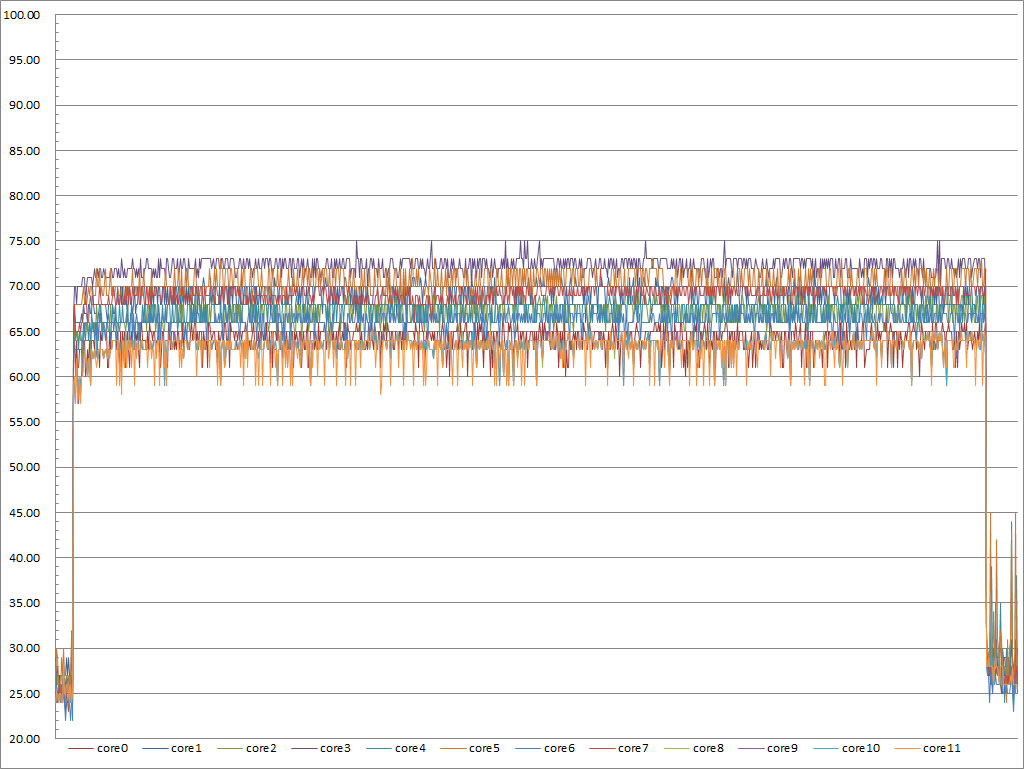

▼水泵/風扇選擇靜態(Silent)模式下高負載30分鐘的CORE TEMP溫度記錄圖
▼水泵/風扇選擇性能(Performance)模式下待機的CORE TEMP、AIDA64感測器、NZXT CAM冷卻頁面畫面
▼水泵/風扇選擇性能(Performance)模式下高負載30分鐘的CORE TEMP、AIDA64感測器、NZXT CAM冷卻頁面畫面
▼水泵/風扇選擇性能(Performance)模式下待機(左)及高負載30分鐘(右)的AIDA64感測器畫面

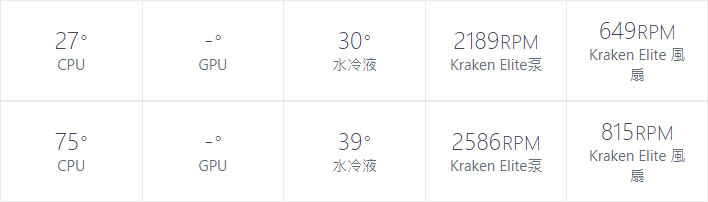

▼水泵/風扇選擇性能(Performance)模式下待機(上)及高負載30分鐘(下)的NZXT CAM冷卻頁面畫面
▼水泵/風扇選擇性能(Performance)模式下高負載30分鐘的CORE TEMP溫度記錄圖
▼水泵/風扇選擇性能(Performance)模式同時溫度來源選擇CPU下待機的CORE TEMP、AIDA64感測器、NZXT CAM冷卻頁面畫面
▼水泵/風扇選擇性能(Performance)模式同時溫度來源選擇CPU下高負載30分鐘的CORE TEMP、AIDA64感測器、NZXT CAM冷卻頁面畫面
▼水泵/風扇選擇性能(Performance)模式同時溫度來源選擇CPU下待機(左)及高負載30分鐘(右)的AIDA64感測器畫面
▼水泵/風扇選擇性能(Performance)模式同時溫度來源選擇CPU下待機(上)及高負載30分鐘(下)的NZXT CAM冷卻頁面畫面
▼水泵/風扇選擇性能(Performance)模式同時溫度來源選擇CPU下高負載30分鐘的CORE TEMP溫度記錄圖
進一步測試NZXT KRAKEN ELITE 360的散熱極限，使用發熱量更高的平台進行測試
主機板：ASUS ROG MAXIMUS Z790 HERO
處理器：INTEL CORE i9-13900K
處理器扣具：THERMALRIGHT LGA17XX-BCF改裝扣具
記憶體：CORSAIR VENGEANCE DDR5-5600MHz CL36 32GB(2x16GB)
作業系統碟：WD SN850 1TB
電源供應器：MSI MEG Ai1300P PCIE5 1300W
使用Intel Extreme Tuning Utility(XTU)將處理器最大渦輪加速功率限制在290W/290W，以不觸動XTU本身的Thermal Throttling(過熱節流)為主，測試過程中AIDA64雖會出現過熱節流(紅線)，但不會出現百分比
▼水泵/風扇選擇性能(Performance)模式同時溫度來源選擇CPU下待機的CORE TEMP、AIDA64感測器、NZXT CAM冷卻頁面、Intel Extreme Tuning Utility(XTU)畫面
▼水泵/風扇選擇性能(Performance)模式同時溫度來源選擇CPU下高負載30分鐘的CORE TEMP、AIDA64感測器、NZXT CAM冷卻頁面、Intel Extreme Tuning Utility(XTU)畫面

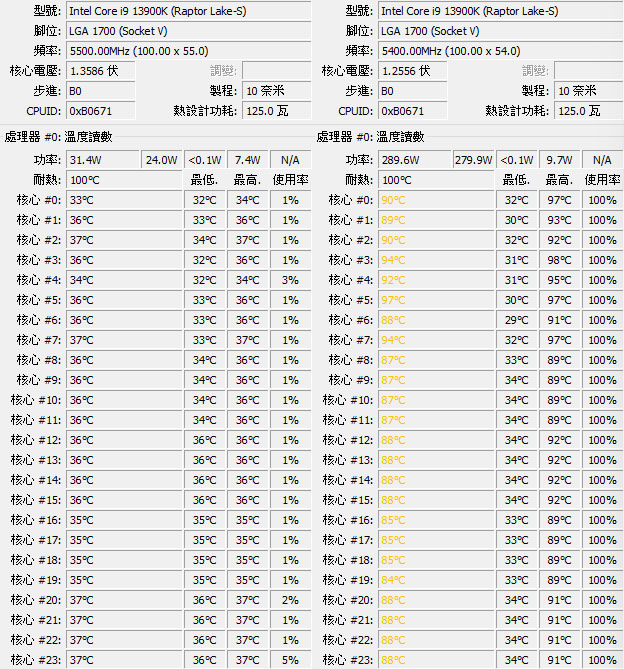

▼水泵/風扇選擇性能(Performance)模式同時溫度來源選擇CPU下待機(左)及高負載30分鐘(右)的CORE TEMP畫面
▼水泵/風扇選擇性能(Performance)模式同時溫度來源選擇CPU下待機(上)及高負載30分鐘(下)的NZXT CAM冷卻頁面畫面

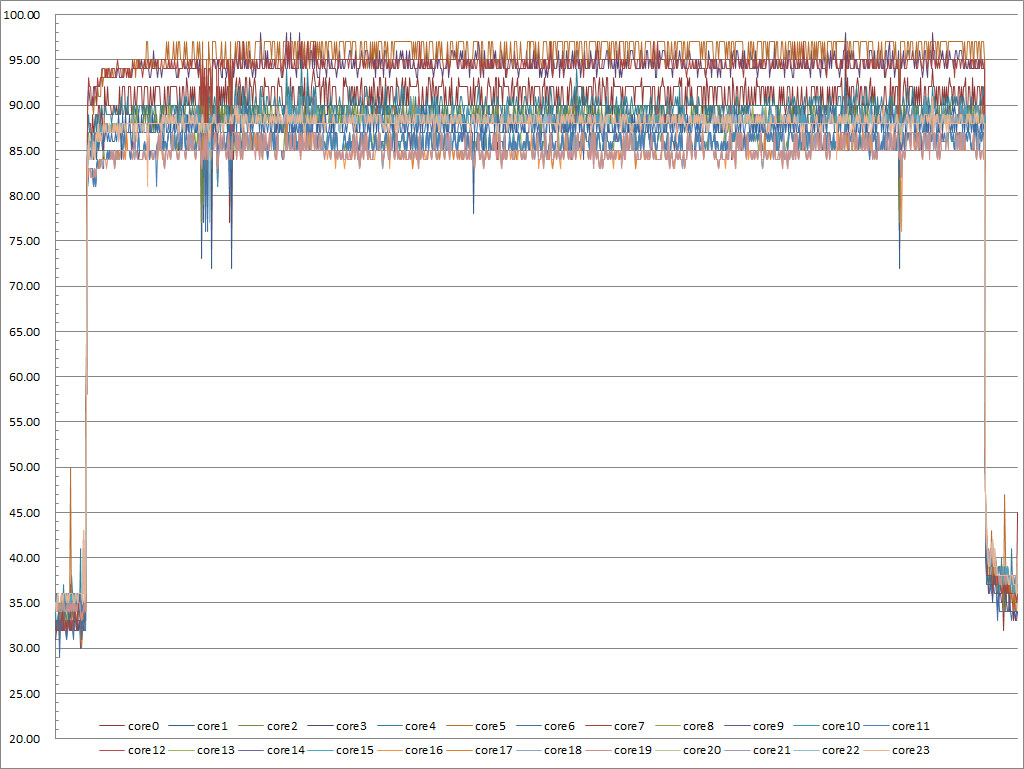

▼水泵/風扇選擇性能(Performance)模式同時溫度來源選擇CPU下高負載30分鐘的CORE TEMP溫度記錄圖
▼水泵/風扇選擇性能(Performance)模式同時溫度來源選擇CPU下NZXT KRAKEN ELITE 360運作聲音(攝影相機離風扇葉片30公分，噪音計麥克風放在風扇外框邊緣處，影片前14秒待機，15秒開始高負載運作)
結論：
NZXT KRAKEN ELITE 360一體式水冷散熱器支援Intel LGA1700/1200/115x及AMD AM5/AM4平台，直徑2.36吋廣視角TFT LCD水冷頭頂端螢幕無論解析度(640x640)、亮度(690cd/m²)及更新速率(60FPS)都較上一代提升，可顯示自訂靜態JPG/PNG、動態GIF、CAM系統資訊、時鐘、Audio Visual，並具備Spotify專輯封面連動、Google Photos相片輪播、Web Integration連動顯示功能，也可隨安裝方式旋轉螢幕顯示方向。Asetek 7代水泵運轉安靜，搭配銅製處理器接觸面可有效帶走CPU熱量，低蒸發橡膠材質管路，外面包覆編織網，提高耐用性，全鋁合金材質360mm水冷散熱排，可安裝3個NZXT F120P Static Pressure四線式PWM轉速控制120mm風扇，風扇外框鎖點附帶防震膠圈，避免共振產生噪音，同時提供最佳化散熱氣流及冷卻性能。立光代理提供7年保固，保固內採換新處理
報告完畢，謝謝收看
