Bitfenix Tracery ARGB機殼特色：
●前方配置菱形/三角形開口造型金屬外框多層次高密度網孔面板，左側配置後鎖式強化玻璃透明側板，具備方便拆裝的磁吸輔助固定及把手
●前方/頂部/後方提供最多7個140mm風扇安裝空間。前方預裝3個140mm風扇，後方預裝1個120mm ARGB風扇
●前方可安裝420mm一體式水冷散熱排，頂部可安裝360mm一體式水冷散熱排
●配置7個標準擴充槽及3個垂直擴充槽，支援長度390mm顯示卡
●前方面板配置嵌入式過濾網，頂部配置磁吸式過濾網，底部配置嵌入式過濾網
●頂部縱置式I/O面板提供2個USB3.2 Gen1 Type-A及1個USB3.2 Gen2 Type-C
●底板背面設置3個線路固定架，可將線路固定在底板，整線方便
●內建燈光/風扇控制板，提供6個3pin ARGB插針及6個風扇3pin插針，可從重置/燈光切換按鈕切換內建燈效，也能與支援ARGB主機板連動控制，3pin風扇可由主機板PWM信號控制轉速
●電源艙頂部隔板可安裝2個3.5吋硬碟及2個2.5吋SSD
●底部可拆卸式固定架可安裝2個3.5吋硬碟或是1個3.5吋硬碟加1個2.5吋SSD，安裝位置可2段調整，未安裝固定架時可獲得最大電源供應器安裝空間
●底板背面2個可拆卸式固定板可安裝2個2.5吋SSD，拆除穿線開口護蓋後底板正面前端可安裝2個2.5吋SSD
Bitfenix Tracery ARGB機殼規格：
本體尺寸：225x494x475mm
可安裝主機板種類：E-ATX(≦272mm)、ATX、Micro ATX、Mini-ITX
前置I/O埠：2個USB3.2 Gen1 Type-A、1個USB3.2 Gen2 Type-C、1個耳機3.5mm插孔、1個麥克風3.5mm插孔
3.5吋安裝空間：4個
2.5吋安裝空間：6+1個(與3.5吋安裝空間共用)
標準擴充槽：7個
垂直擴充槽：3個
前方風扇安裝空間：3個120/140mm或2個200mm(預裝3個140mm風扇)
頂部風扇安裝空間：3個120/140mm
後方風扇安裝空間：1個120/140mm(預裝1個120mm ARGB風扇)
過濾網：前方面板嵌入式過濾網，頂部磁吸式過濾網，底部嵌入式過濾網
可安裝CPU散熱器高度：≦180mm
可安裝顯示卡長度：≦390mm
可安裝電源供應器長度：≦200mm
前方可安裝水冷排尺寸：240/280/360/420mm
頂部可安裝水冷排尺寸：240/280/360mm
後方可安裝水冷排尺寸：120/140mm
整線空間：底板後方22mm，穿線開口護蓋40mm
▼此面外箱有商標、運輸標誌、官網網址、Mesh Panel Design網孔面板設計標誌、外觀單線圖、產品名稱

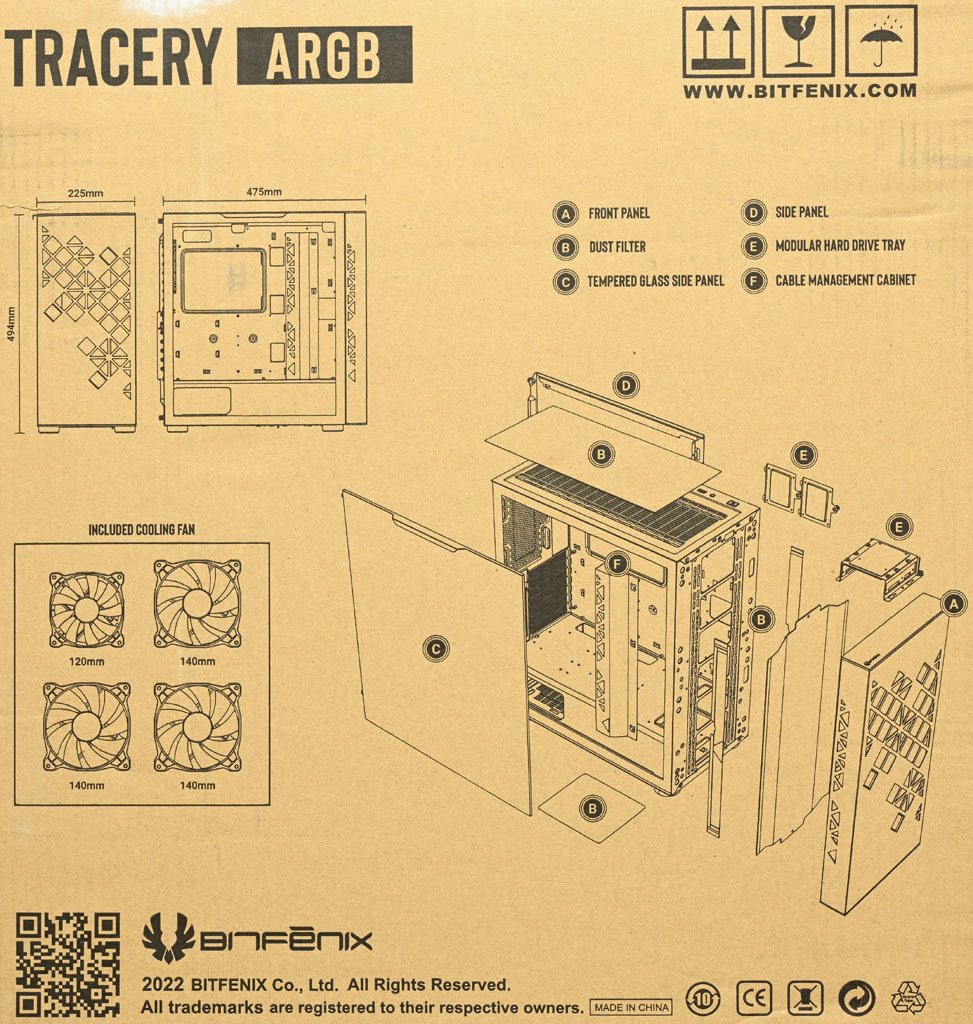

▼此面外箱有產品名稱、運輸標誌、尺寸圖、預裝風扇尺寸/數量、分解單線圖/各部分說明、QR碼、商標、產地、認證標誌
▼外箱左/右兩側有產品名稱、提把開口、4種語言特色說明、產品規格、顏色標示、型號、條碼、廠商資訊、有限保固說明、官方網址
▼外箱頂部有商標、產品名稱、型號、條碼、日文保固說明

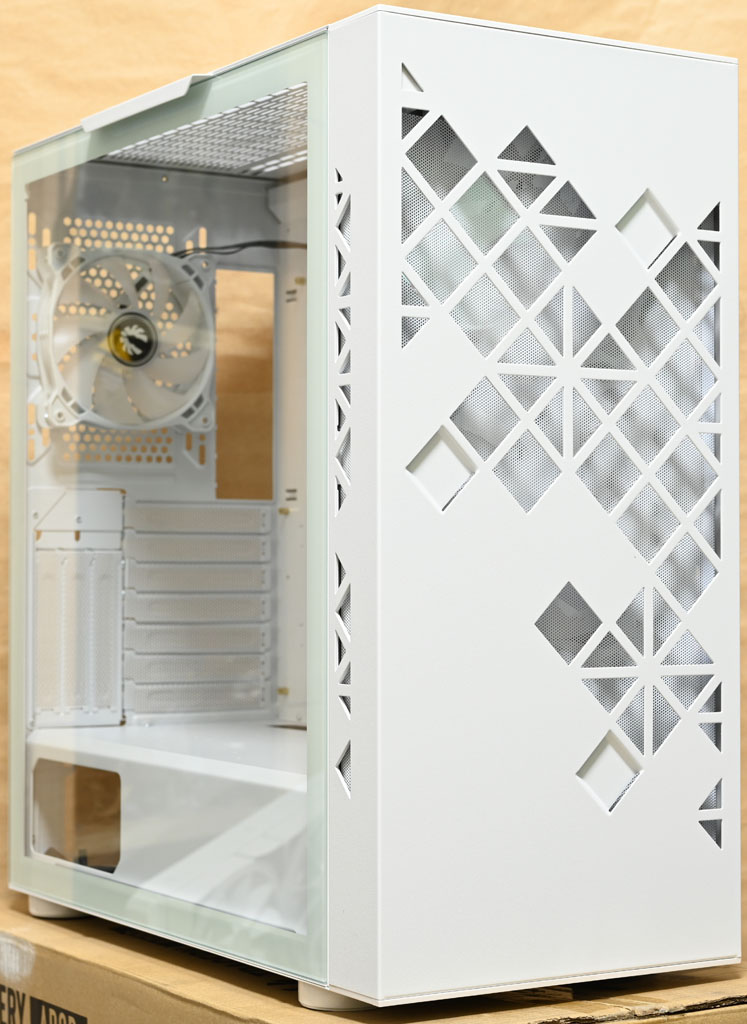

▼Bitfenix Tracery ARGB白色機殼前方配置菱形/三角形開口造型金屬外框多層次高密度網孔面板，左側配置後鎖式強化玻璃透明側板

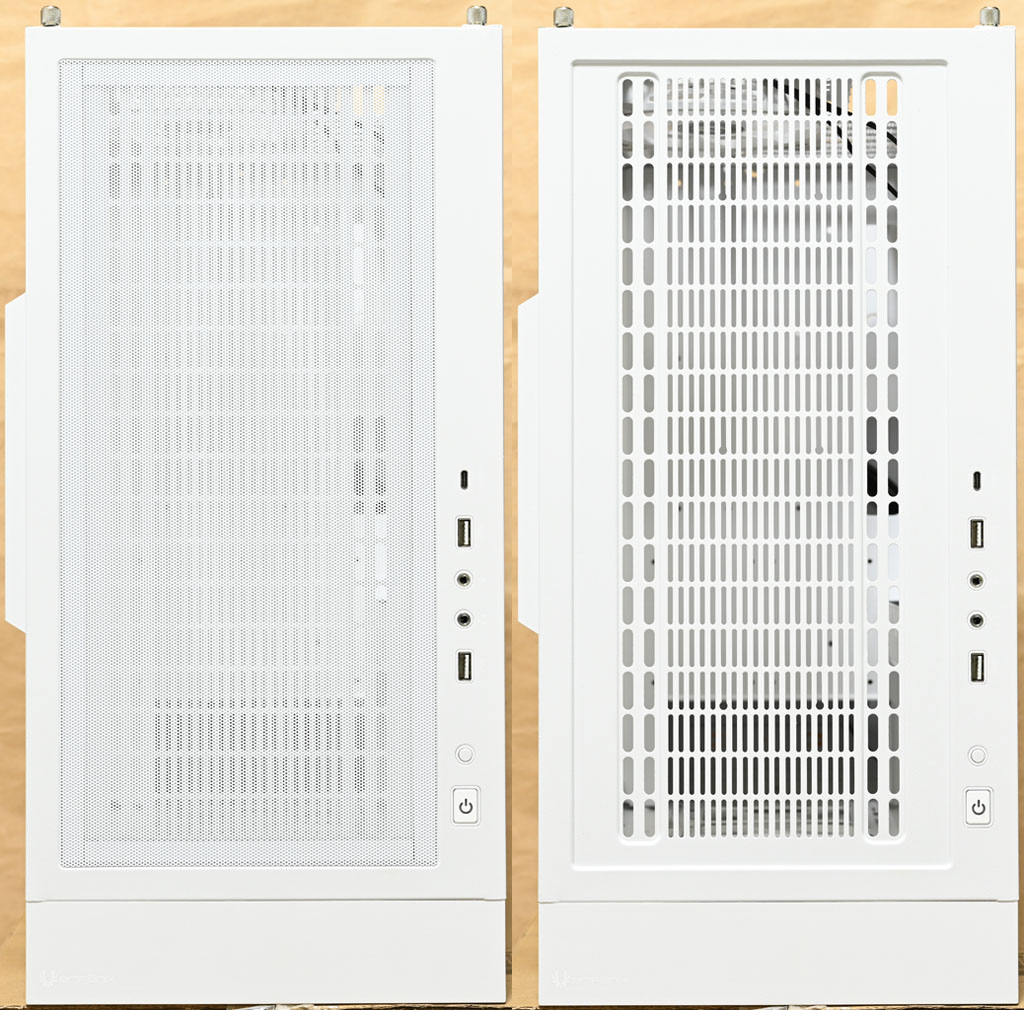

▼前方菱形/三角形開口造型金屬外框多層次高密度網孔面板內有大面積過濾網，通風效果良好

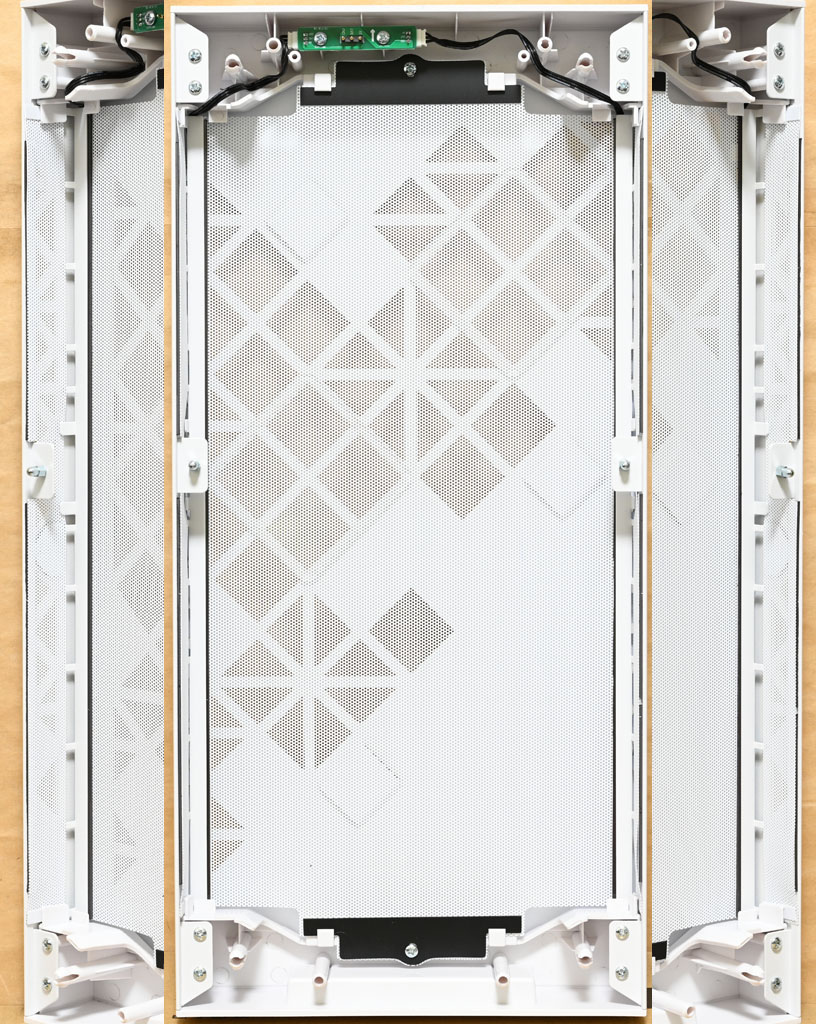

▼菱形/三角形開口造型金屬外框多層次高密度網孔面板的背面，中間及左右兩側有嵌入式過濾網，可阻擋較大的灰塵及異物，兩側發光LED燈條連接方式採用彈簧針，無連接線設計讓拆裝更方便容易

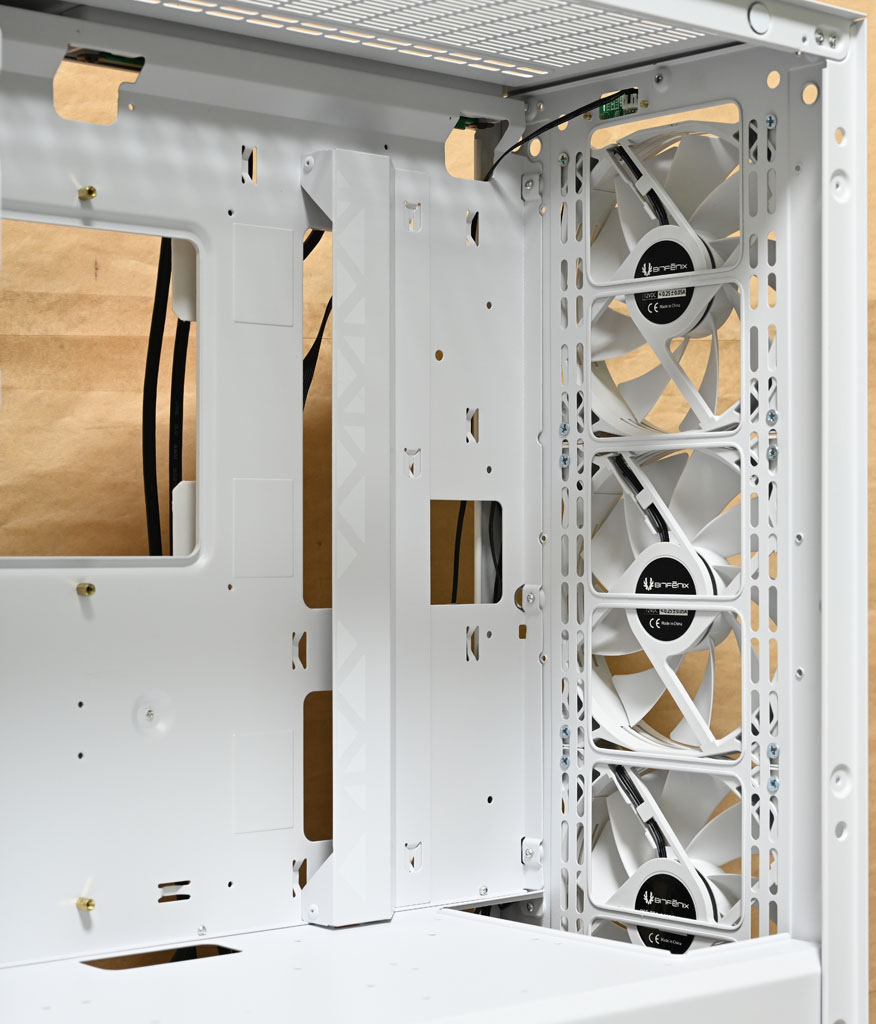

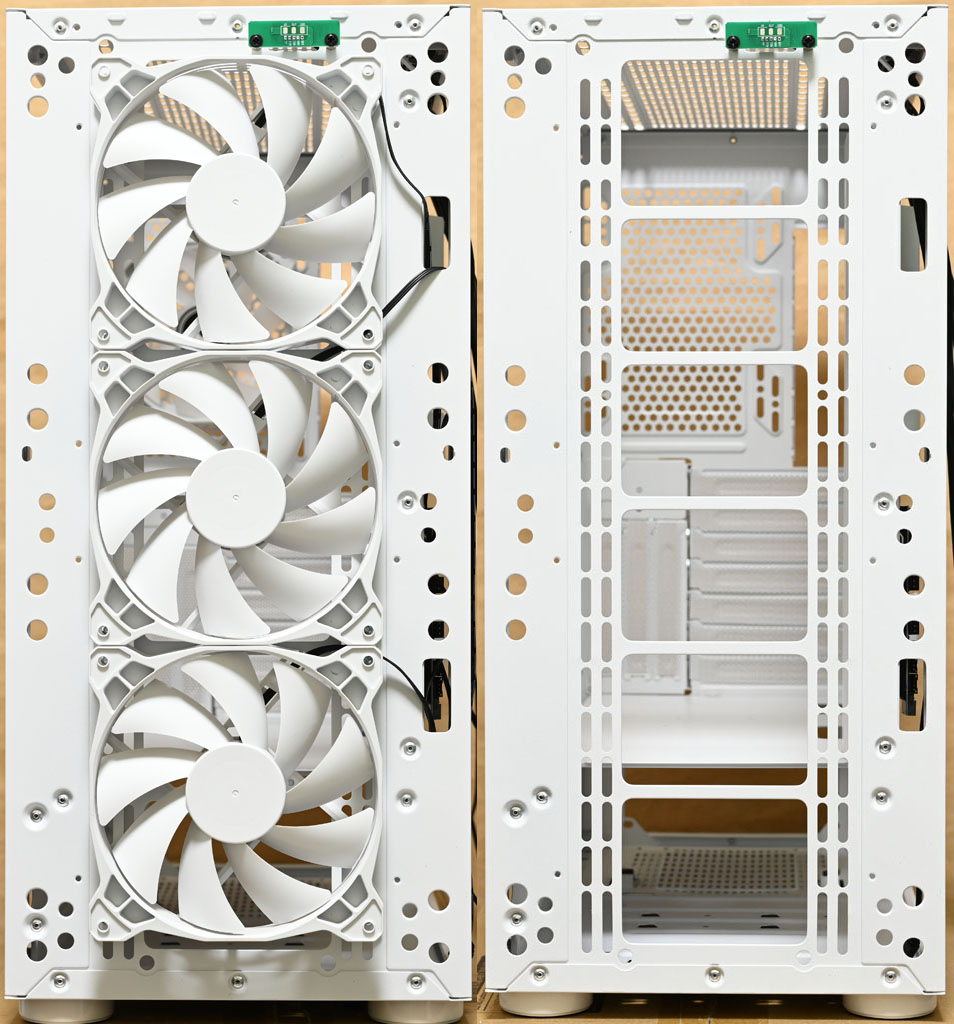

▼前方風扇安裝在外側，橢圓形固定孔可安裝3個120/140mm風扇，或是從外側鎖點安裝2個200mm風扇，水冷排可裝到420mm，預裝3個140mm風扇。最上方的電路板用來接觸前方面板彈簧針
▼頂部風扇橢圓形固定孔可安裝3個120/140mm風扇，水冷排可裝到360mm(會受到主機板上方元件/記憶體高度影響)，配置磁吸式過濾網

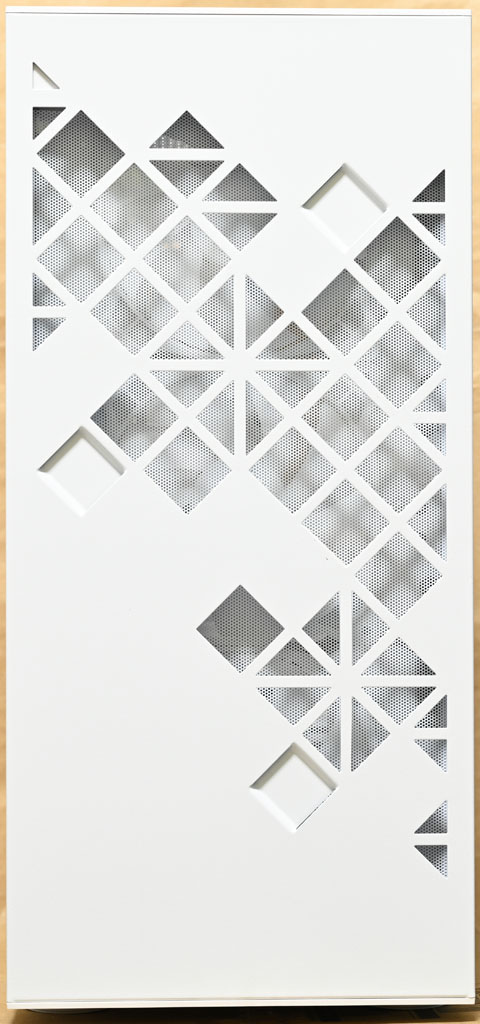

▼前方菱形/三角形開口造型金屬外框多層次高密度網孔面板左上有白色商標

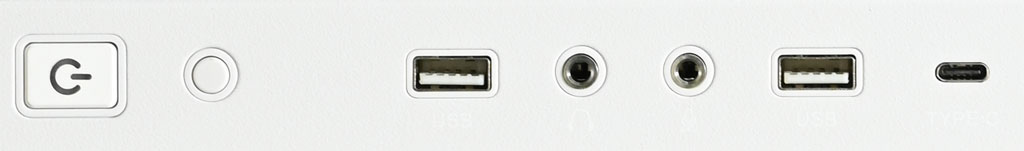

▼位於頂部右前方的縱置式I/O埠、按鈕與指示燈，由前(圖左)至後(圖右)分別是電源按鈕(內含電源/硬碟指示燈)、重置/燈光切換按鈕、1個USB3.2 Gen1 Type-A、耳機3.5mm插座、麥克風3.5mm插座、1個USB3.2 Gen1 Type-A、1個USB3.2 Gen2 Type-C

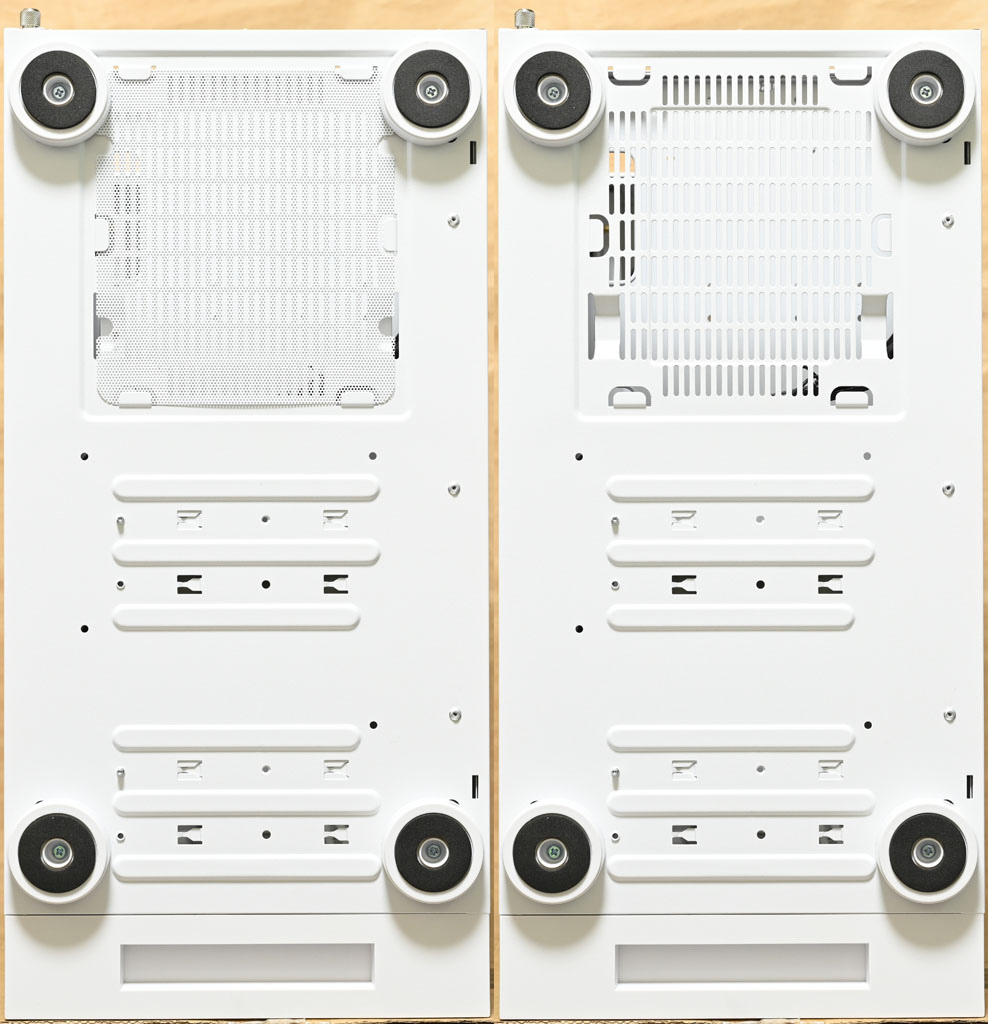

▼機殼底部圓形腳座有防滑墊，電源供應器進氣口配置嵌入式過濾網

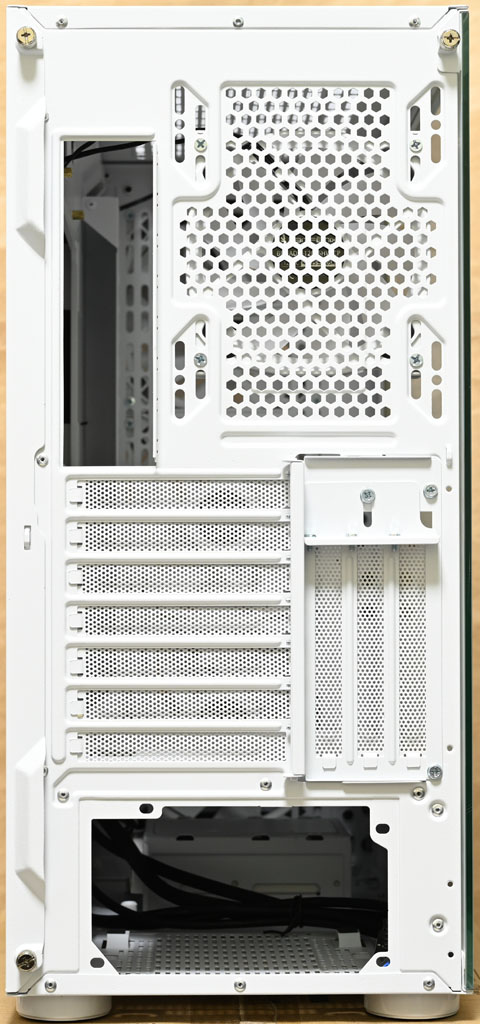

▼機殼後方風扇長條形固定孔可安裝1個120/140mm風扇，水冷排可裝到140mm。下方電源供應器安裝位置僅提供1種電源安裝方向固定孔位

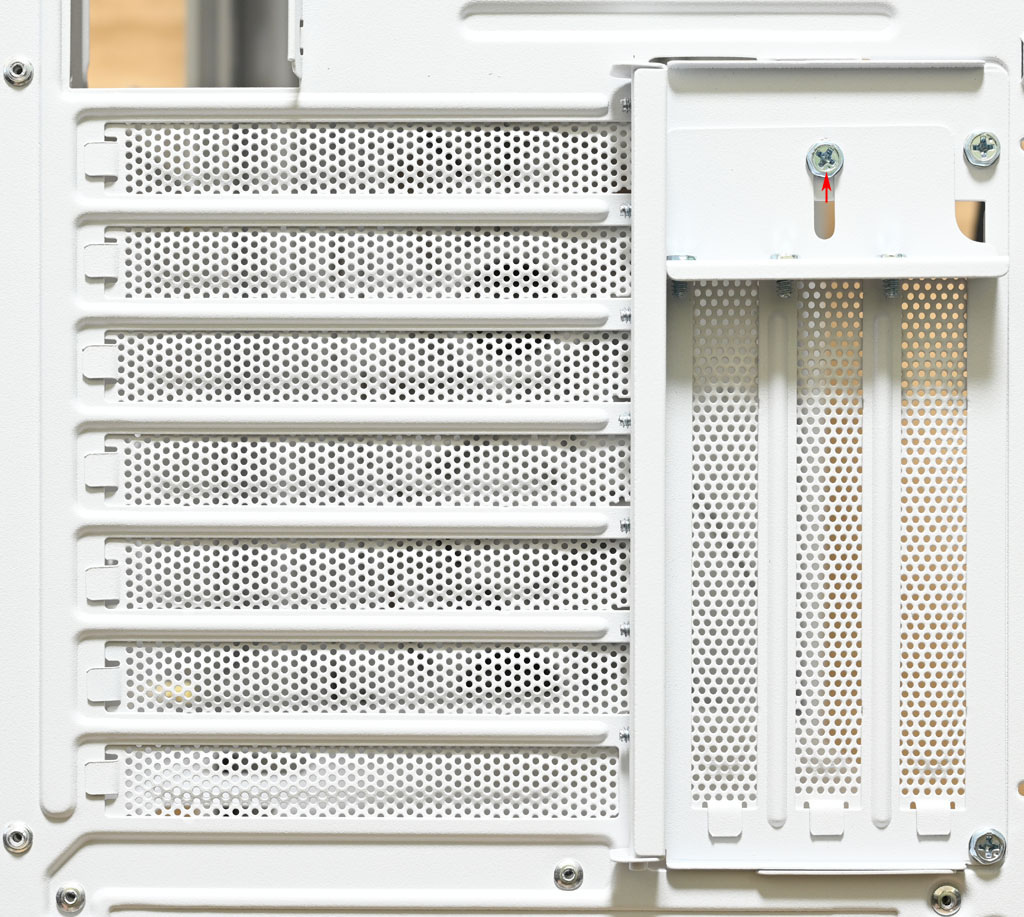

▼提供7個標準擴充槽及3個垂直擴充槽，拆卸紅色箭頭螺絲可取下3個垂直擴充槽擋板固定螺絲處的活動蓋板

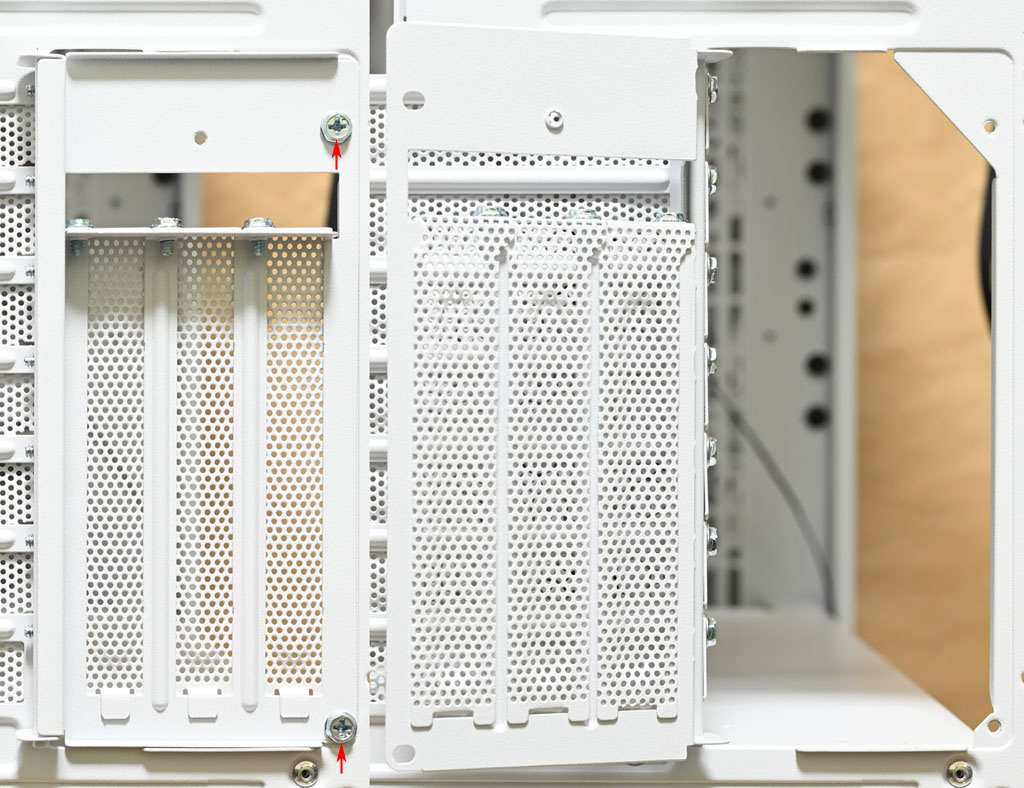

▼整個垂直擴充槽部分是標準擴充槽擋板固定螺絲處的活動蓋板，採轉軸式設計，拆卸紅色箭頭螺絲可開啟
▼前方菱形/三角形開口造型金屬外框多層次高密度網孔面板左側有三角形通風孔，強化玻璃左側板使用1個手轉螺絲固定，免工具即可拆卸，側板頂部有磁吸輔助固定及手持握把

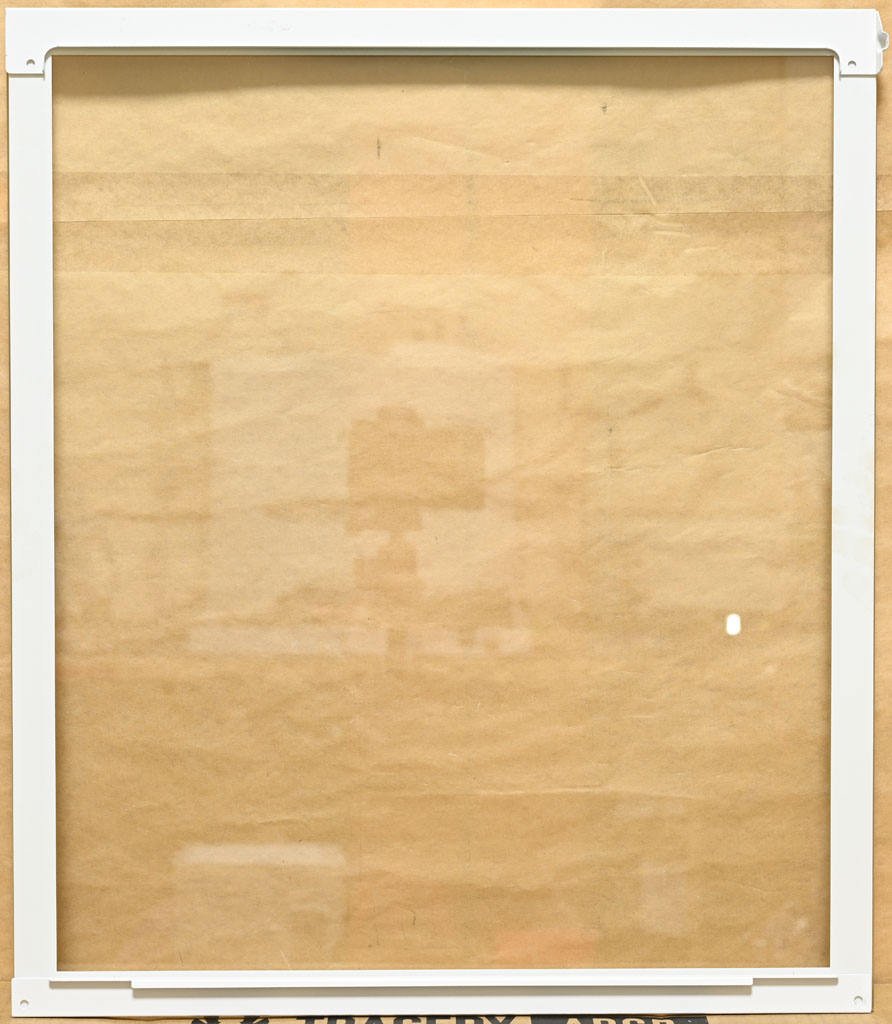

▼強化玻璃側板背面上側/下側雖有金屬條，取放時仍需注意避免直接撞擊強化玻璃角落及邊緣

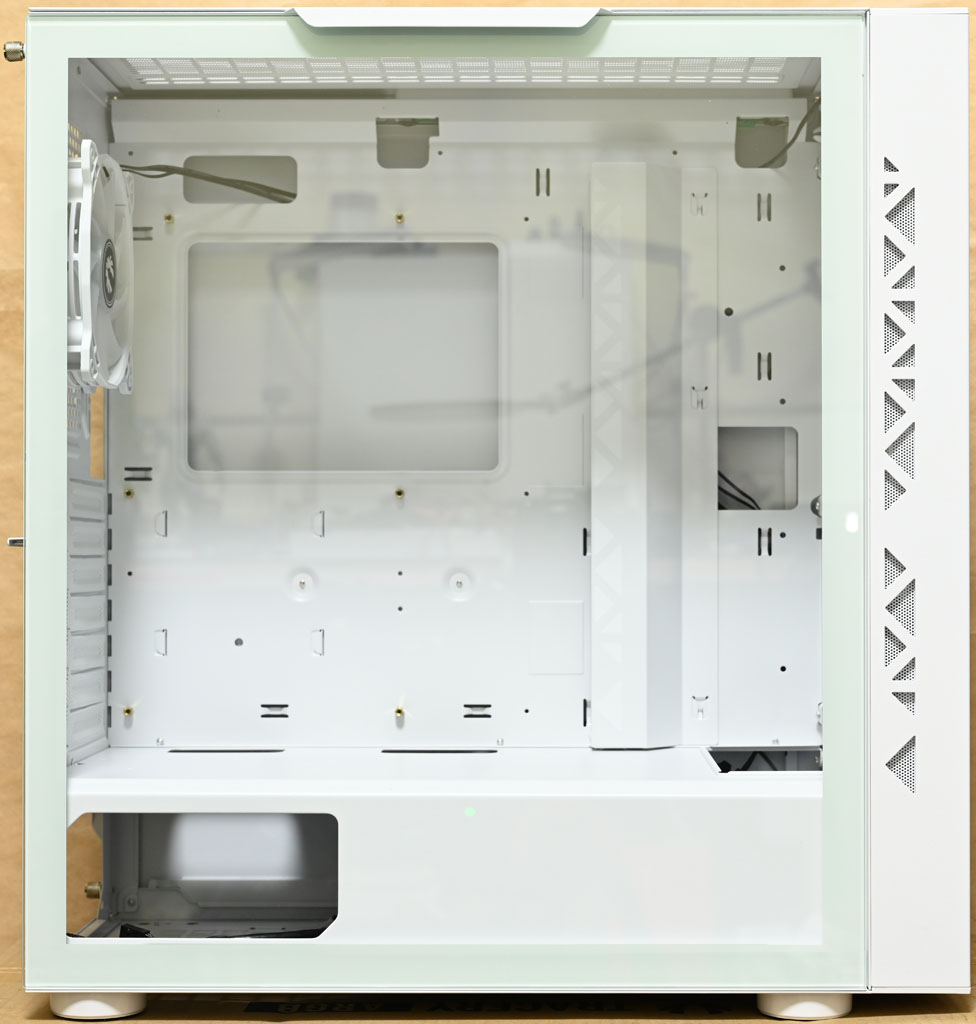

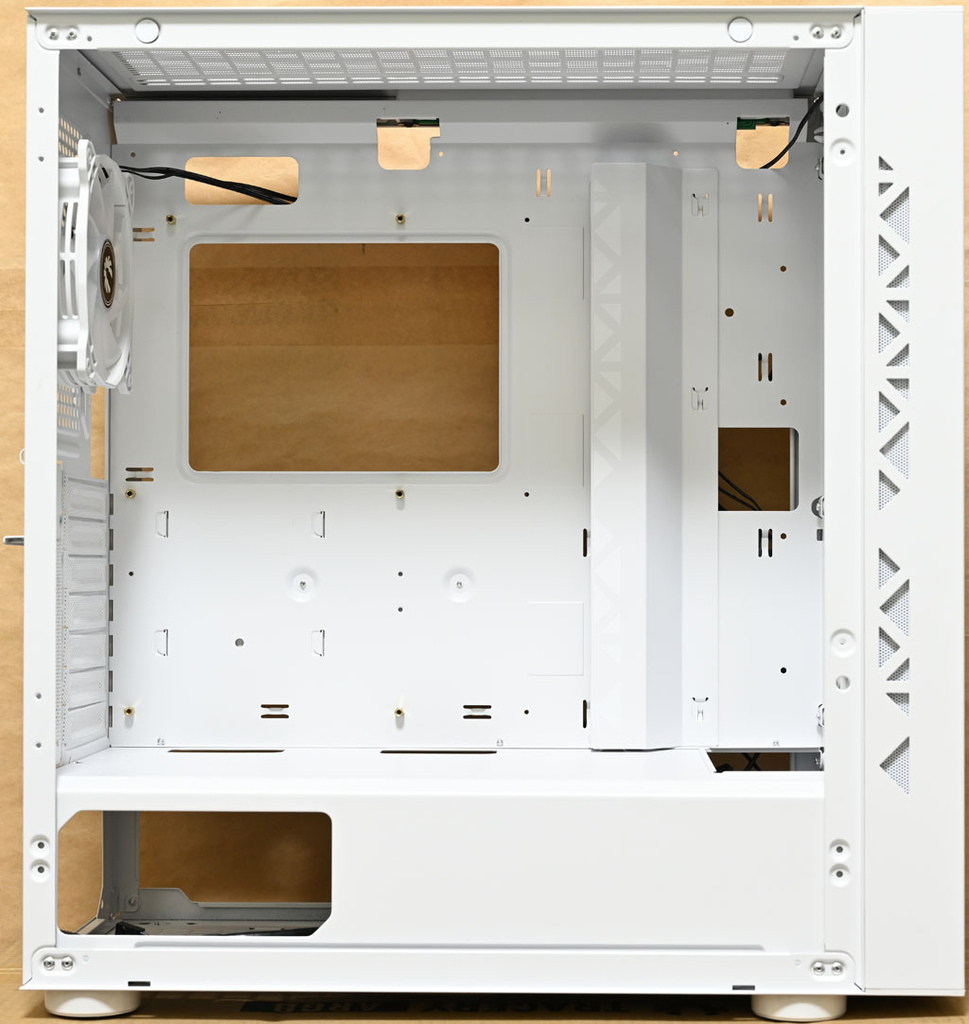

▼機殼左側面結構，主機板/介面卡安裝區與電源艙採隔離設計，電源艙側面有開口，可看到電源供應器側面
▼底板前端長方形穿線開口配置護蓋，護蓋印上白色三角形圖樣

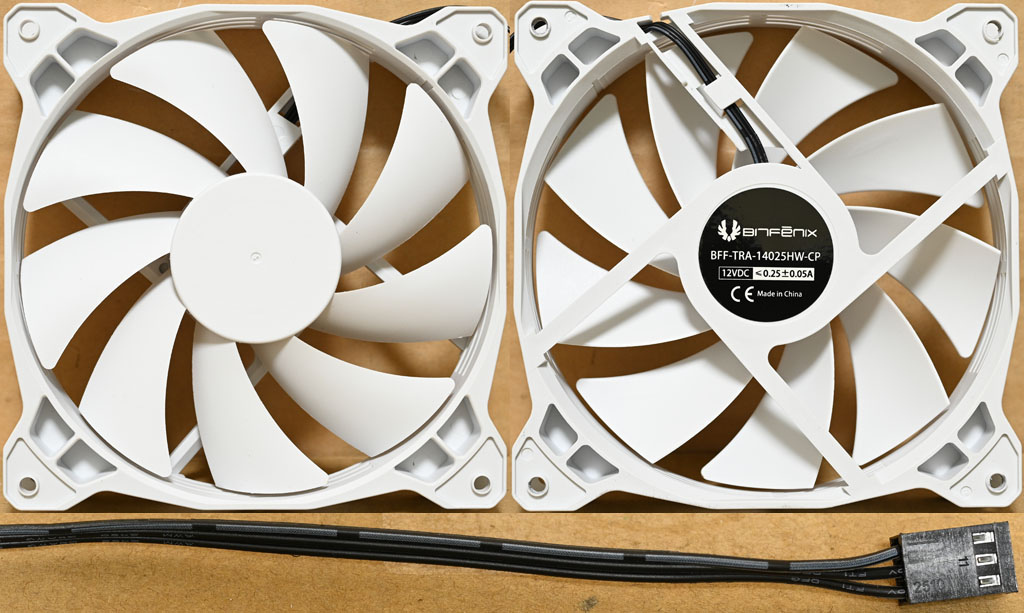

▼140mm風扇外框中央貼紙上面有商標/型號/電壓/電流/認證標誌/產地，風扇電源線路為3pin

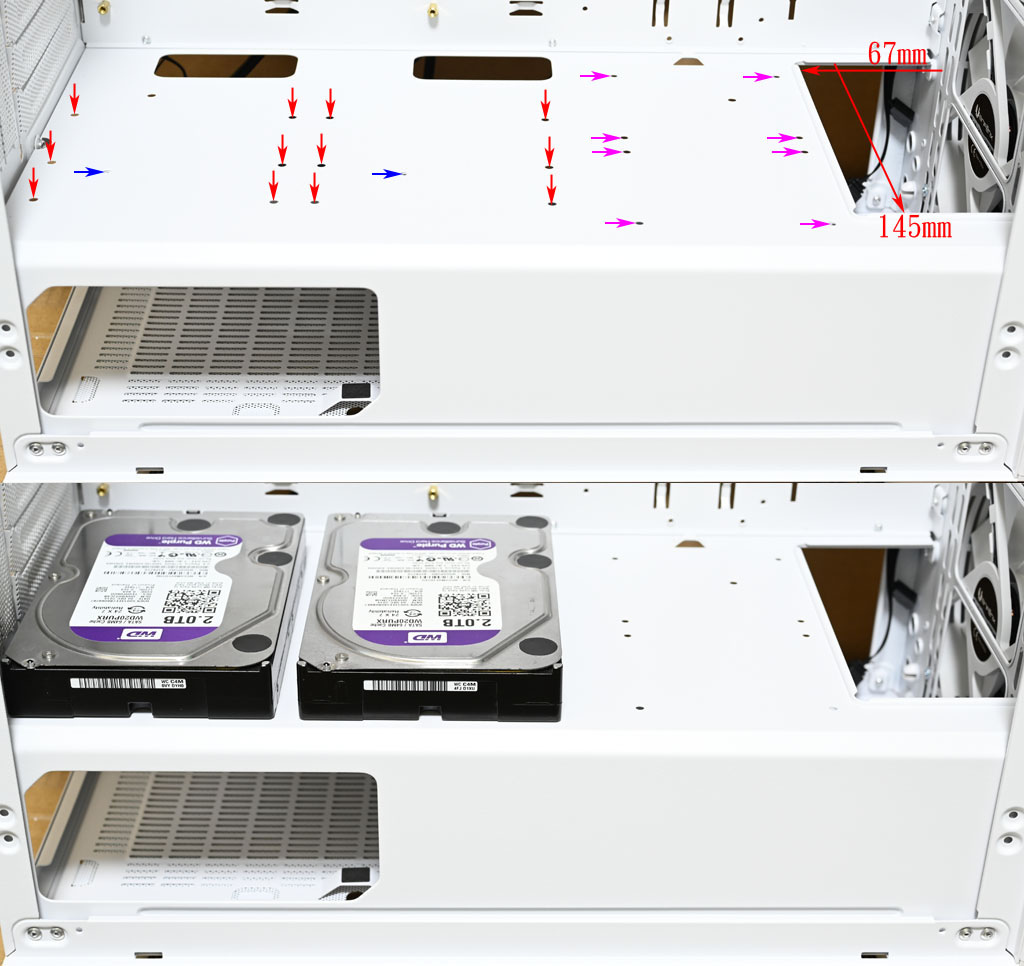

▼電源艙上方隔板前端開口大小145x67mm，靠近底板端有2個長方形穿線開口，藍色箭頭為顯示卡垂直安裝用PCIe延長線鎖點，並配置3.5吋(紅色箭頭)/2.5吋(紫色箭頭)鎖點，可安裝2個3.5吋硬碟。不過要先取出電源供應器，並使用比較短的螺絲起子才能拆裝螺絲
▼電源艙上方隔板內側安裝2個2.5吋SSD及底部固定架安裝2個3.5吋硬碟示意圖，這裡安裝2.5吋SSD時會占用部分前端開口空間

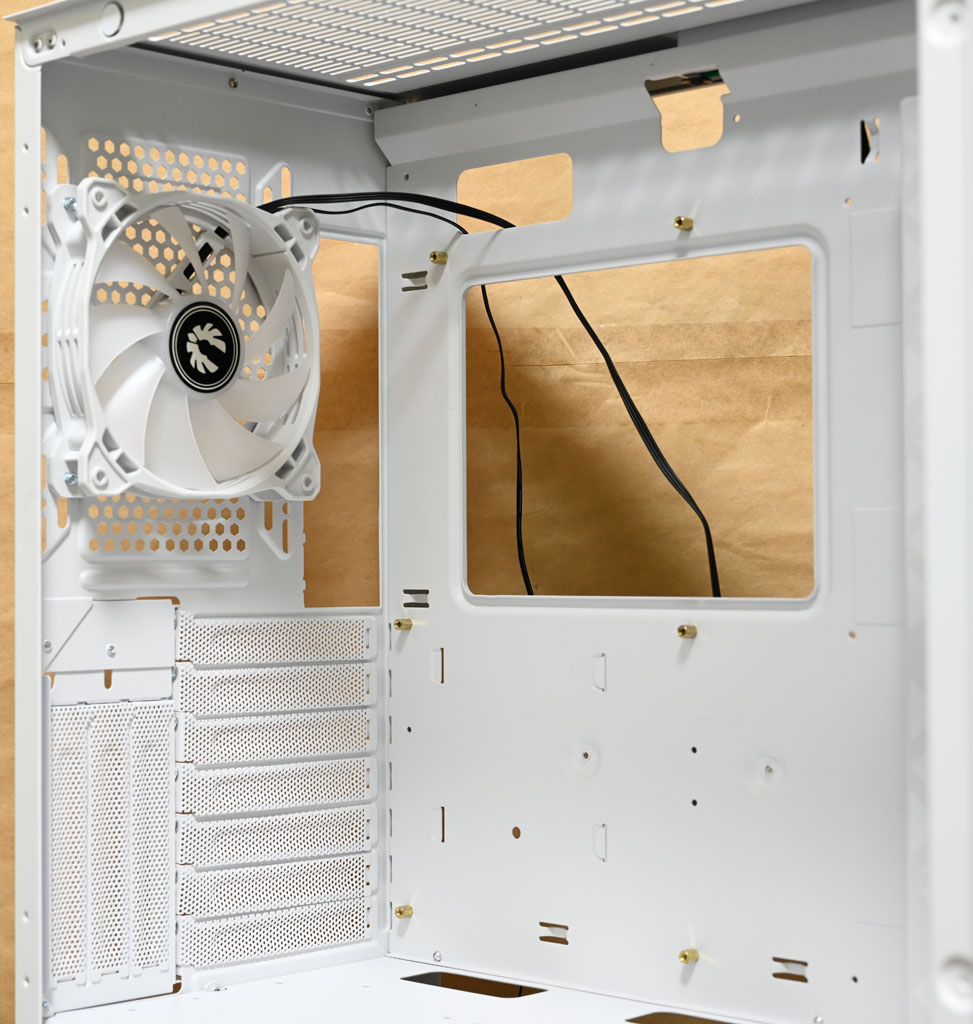

▼後方預裝1個120mm ARGB白色風扇，主機板安裝底板上方鏤空，方便拆裝CPU散熱器背板。10個擴充槽使用可重複拆裝的擋板，擋板上有通風開孔

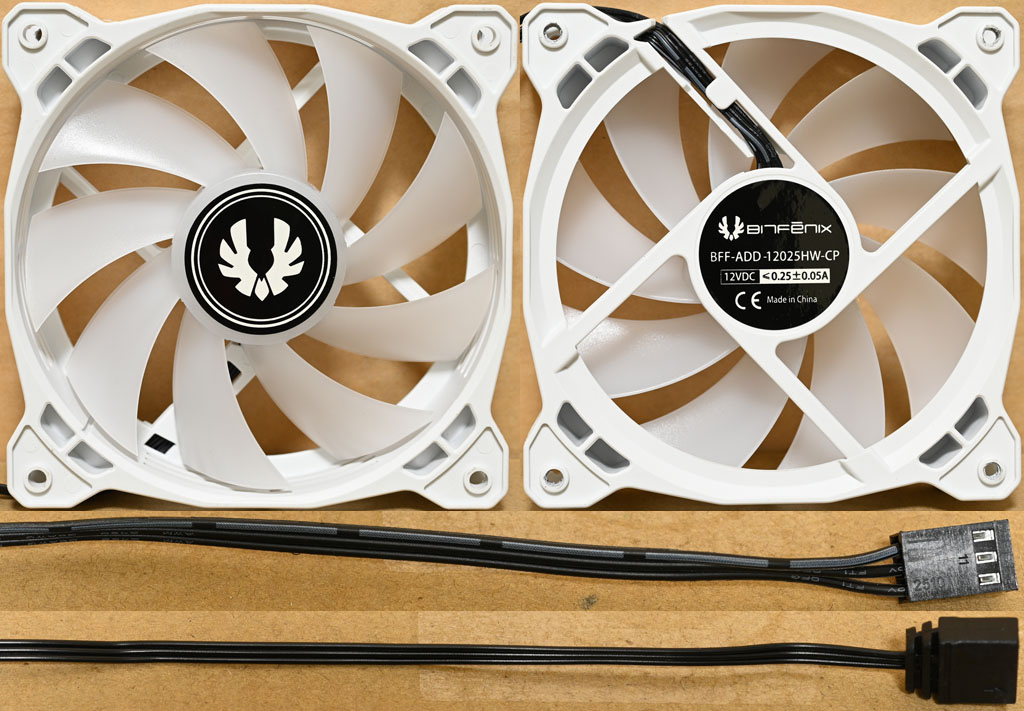

▼120mm ARGB風扇，9葉乳白色扇葉中間有商標貼紙，外框中央貼紙上面有商標/型號/電壓/電流/認證標誌/產地，風扇電源線路為3pin，LED電源線路為3pin ARGB

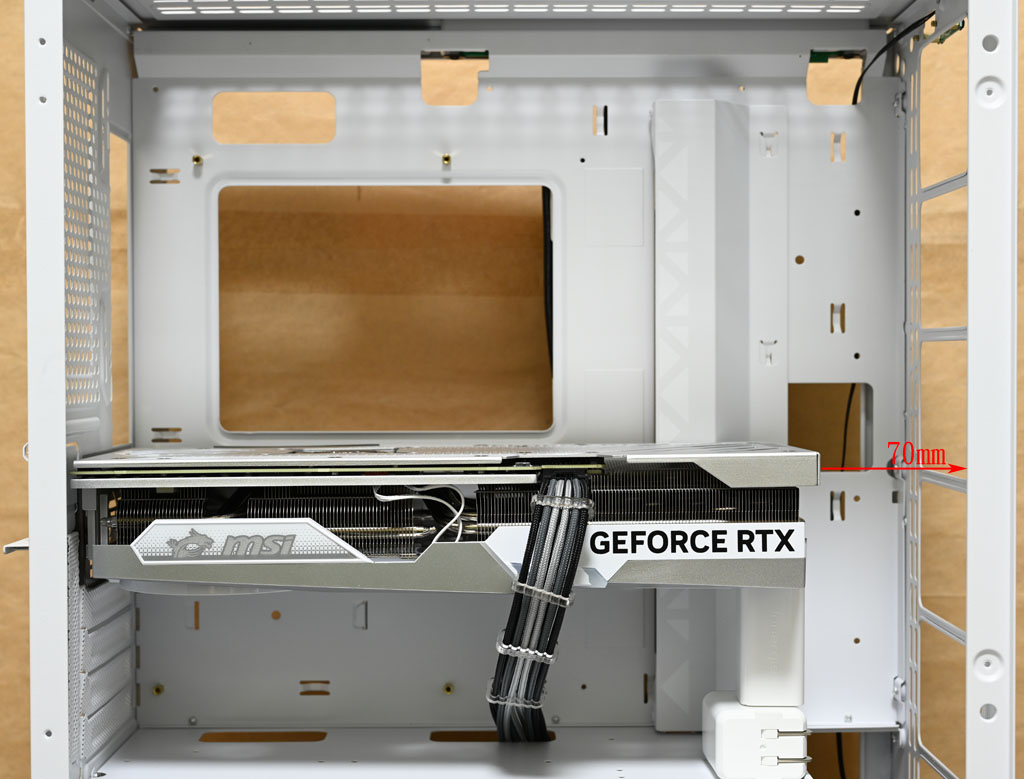

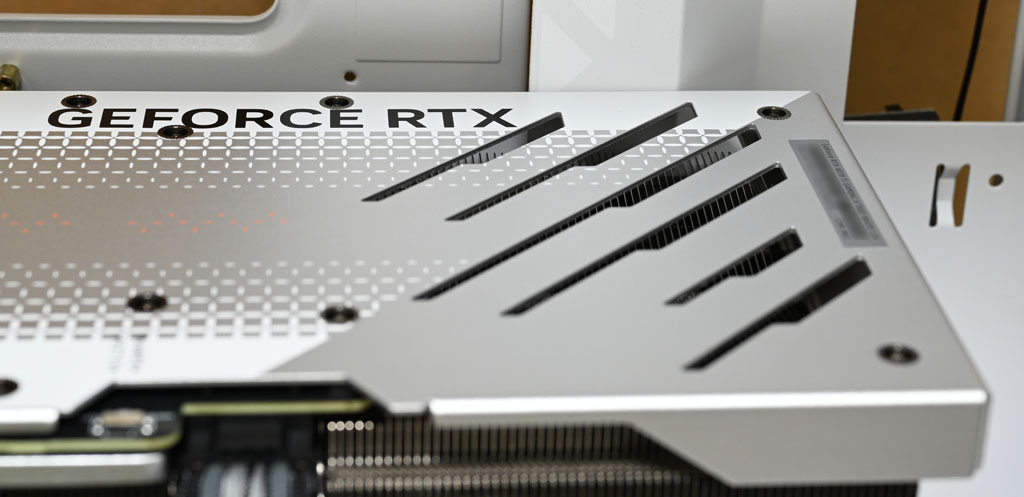

▼水平安裝MSI GEFORCE RTX 4070Ti GAMING X TRIO WHITE(337x140x62mm)時，顯示卡前端與機殼前方面板距離70mm

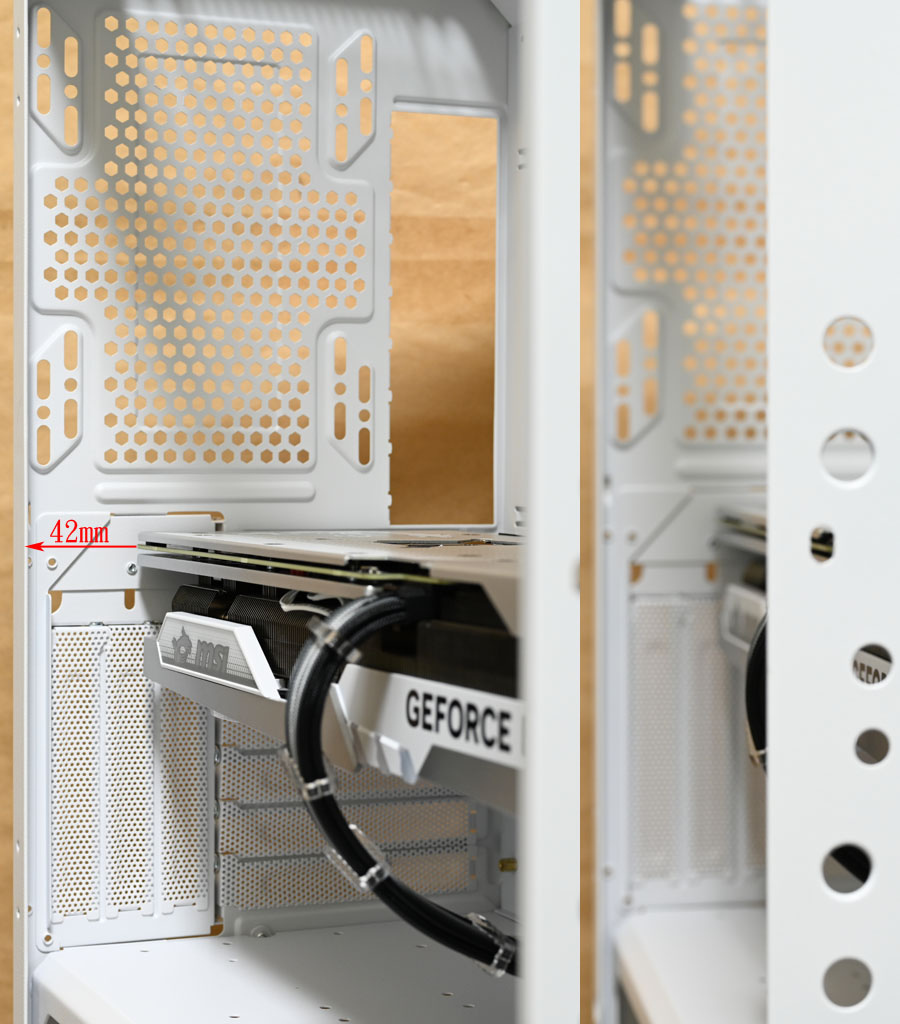

▼水平安裝MSI GEFORCE RTX 4070Ti GAMING X TRIO WHITE(337x140x62mm)時，顯示卡頂端與機殼左側邊緣距離42mm
▼水平安裝MSI GEFORCE RTX 4070Ti GAMING X TRIO WHITE(337x140x62mm)時，顯示卡與底板長方形穿線開口護蓋幾乎互相接觸

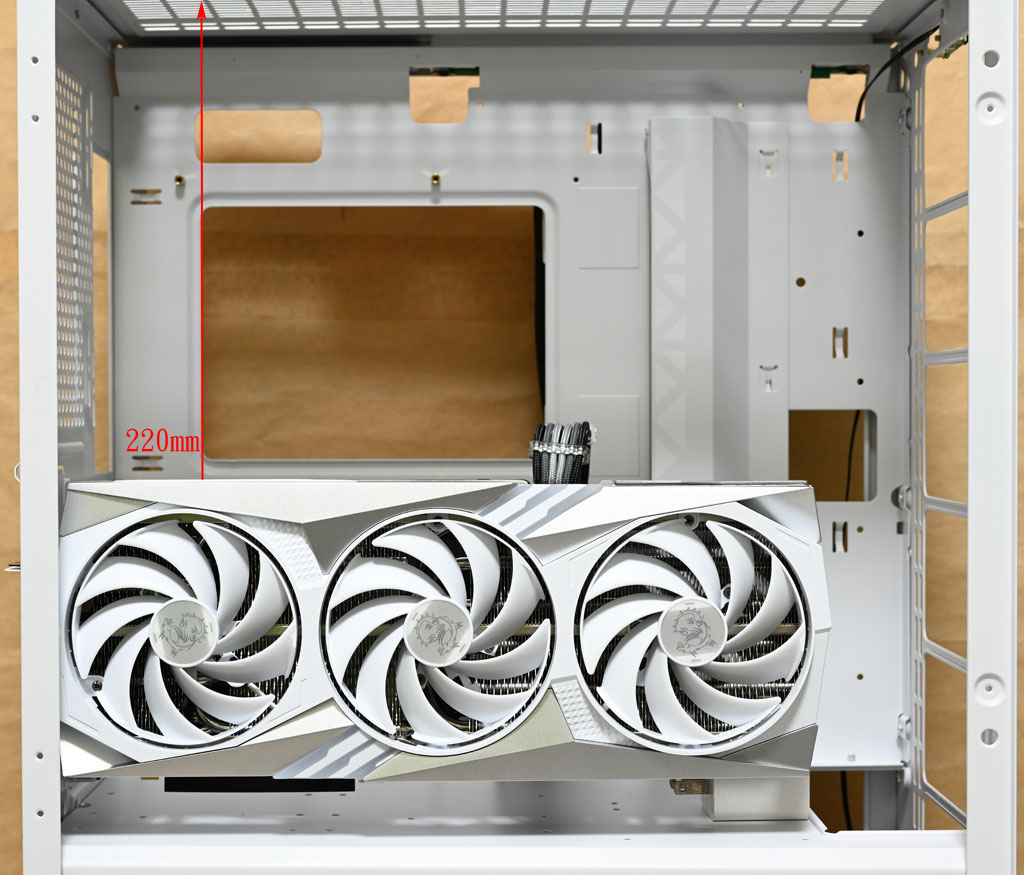

▼垂直安裝MSI GEFORCE RTX 4070Ti GAMING X TRIO WHITE(337x140x62mm)時，顯示卡頂端與機殼頂部距離220mm

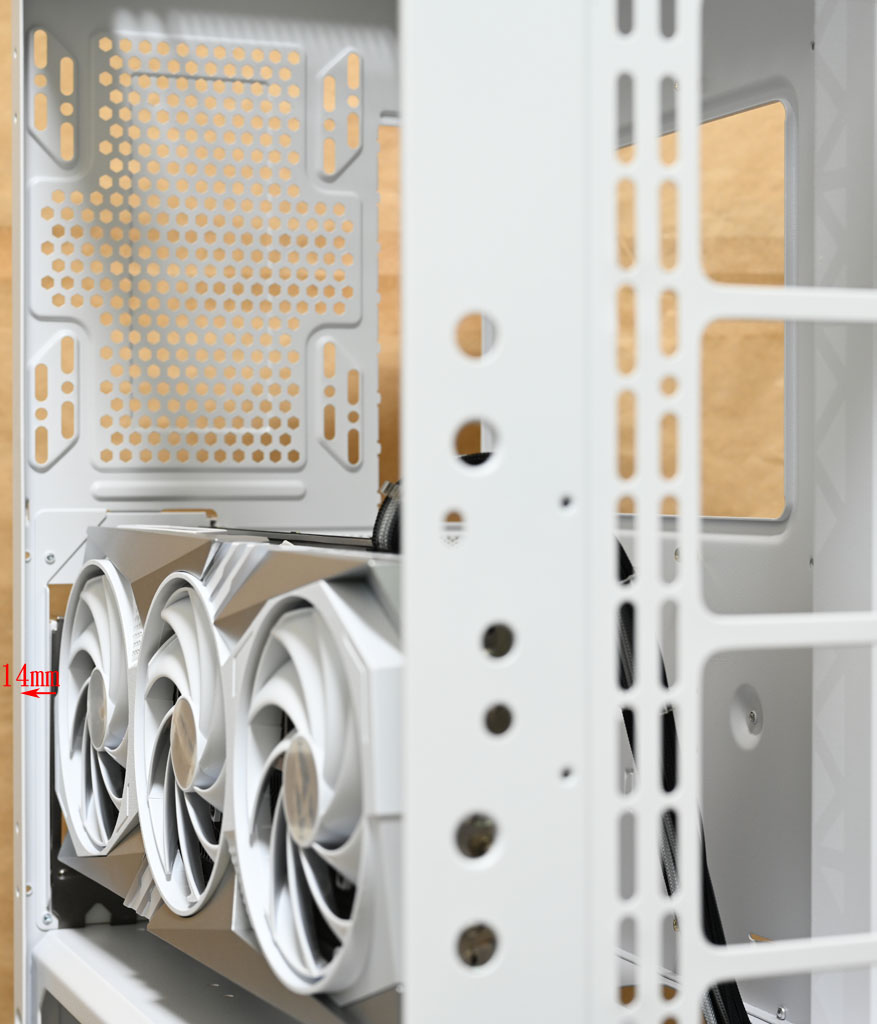

▼垂直安裝MSI GEFORCE RTX 4070Ti GAMING X TRIO WHITE(337x140x62mm)時，顯示卡風扇吸風空間僅有14mm

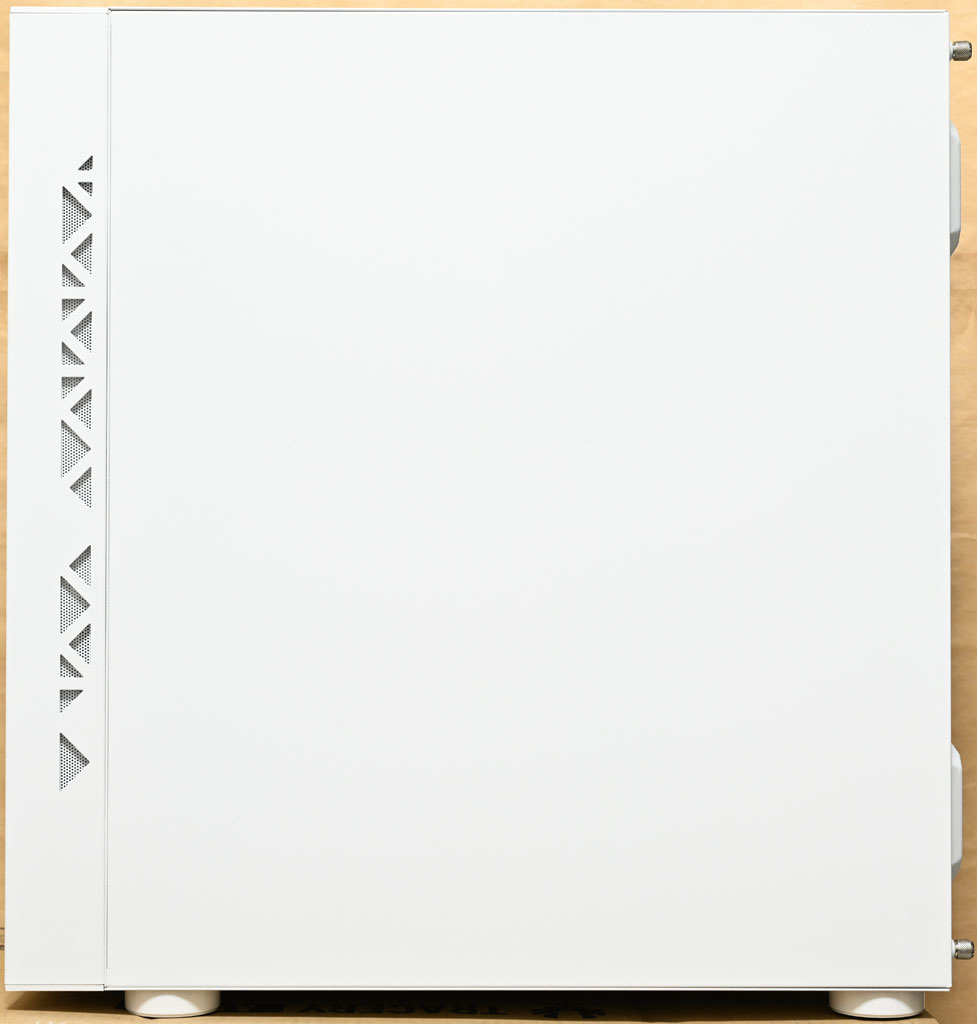

▼前方菱形/三角形開口造型金屬外框多層次高密度網孔面板右側有三角形通風孔，右側板同樣使用手轉螺絲固定，免工具即可拆卸
▼鬆開右側板後方手轉螺絲後即可拆下側板

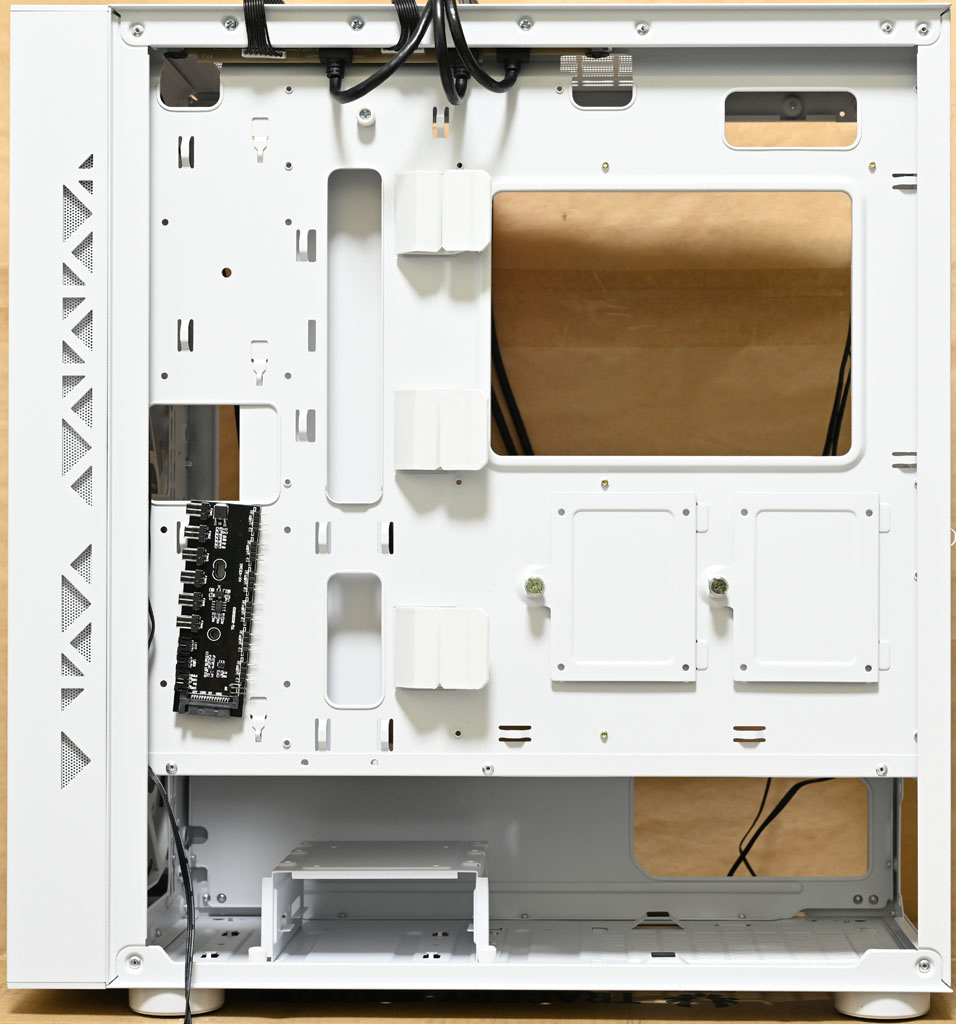

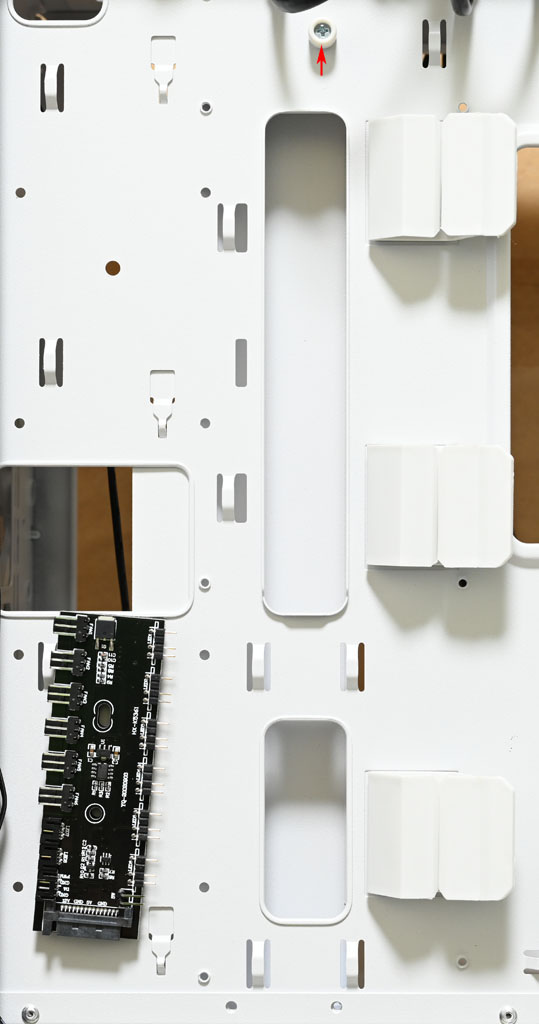

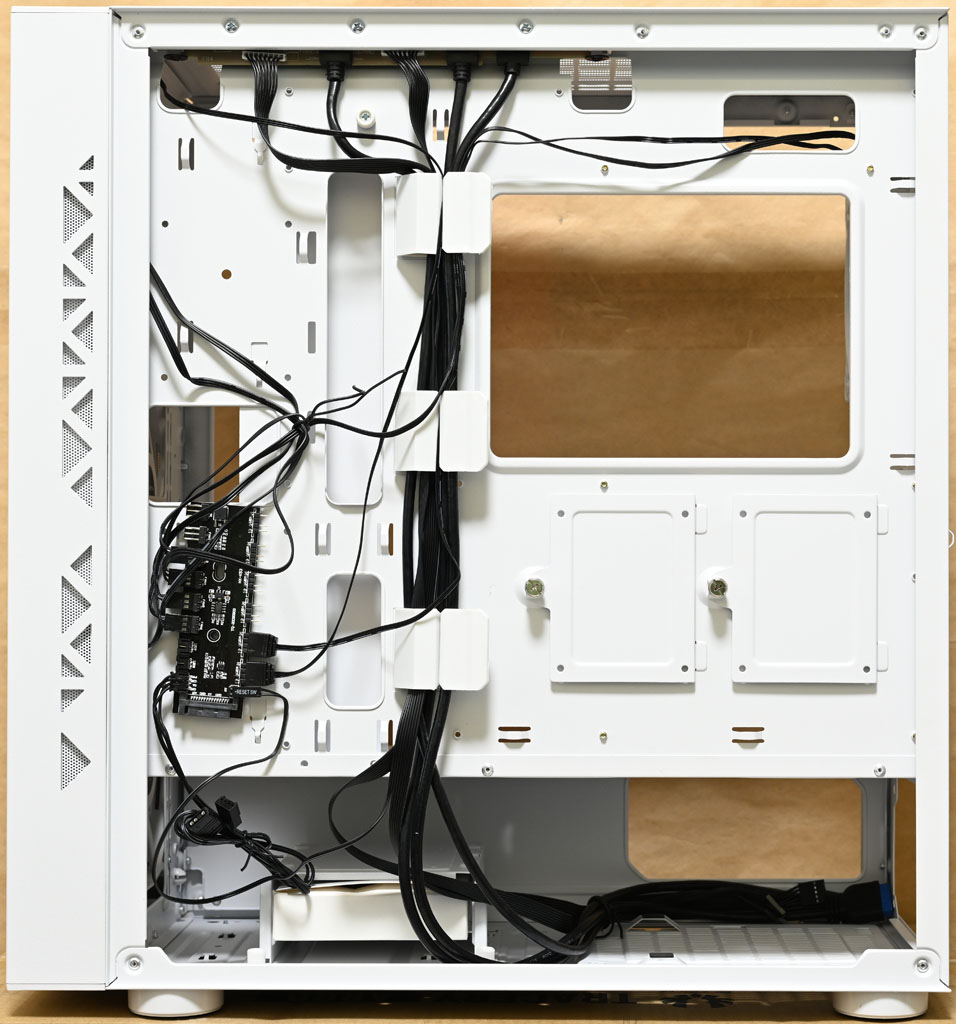

▼撥開線組以後可清楚看到右側配置，底板背面前方穿線開口處設置3個白色線路固定架

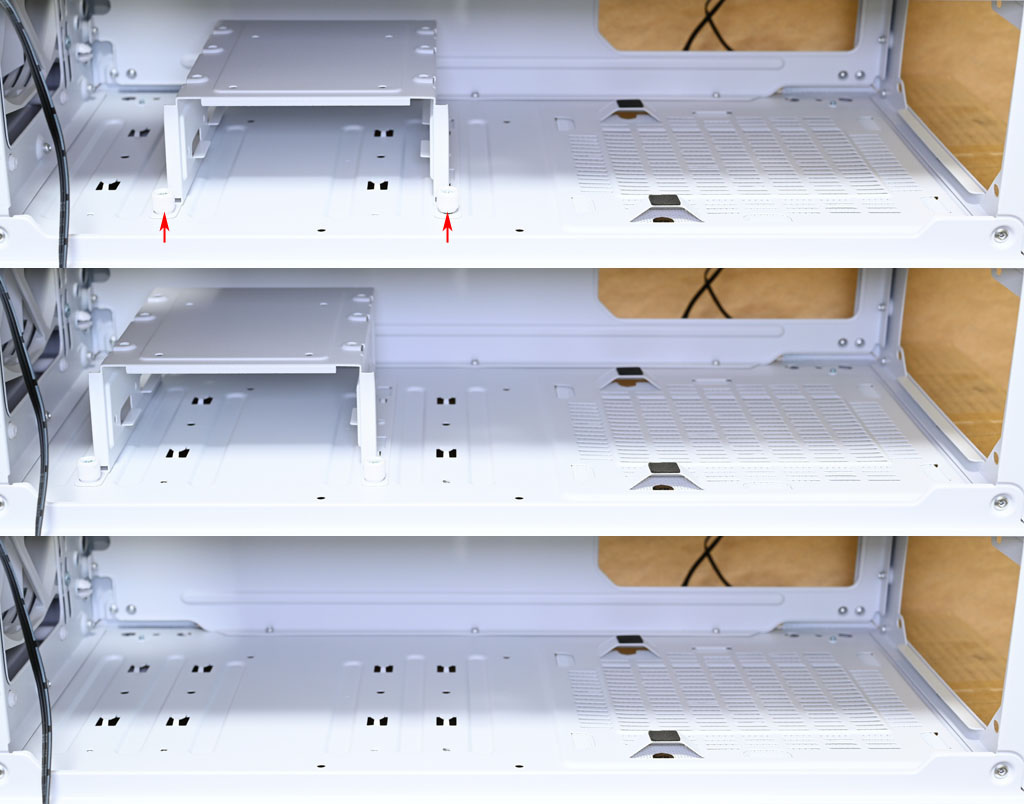

▼固定架具備2段安裝位置，拆卸固定手轉螺絲(紅色箭頭)後即可調整，不安裝固定架可得到最大電源供應器安裝空間

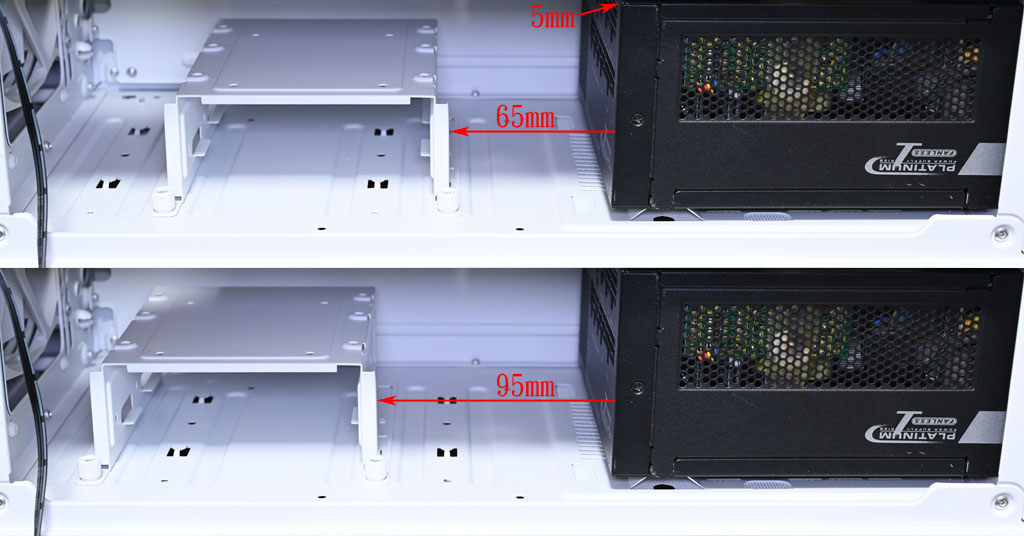

▼安裝長度160mm的電源供應器後，2段安裝位置的固定架右側與電源供應器左側的距離分別是65mm/95mm，電源供應器頂部與電源艙上方距離為5mm

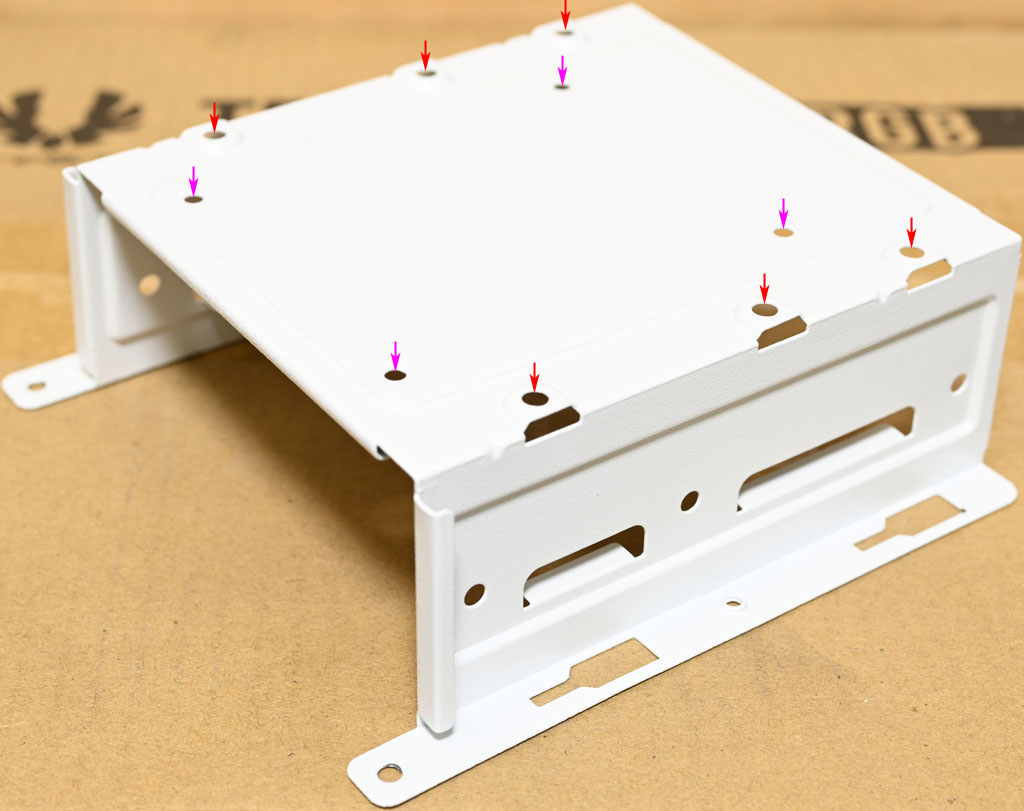

▼固定架頂部有3.5吋硬碟(紅色箭頭)及2.5吋SSD(紫色箭頭)固定用螺絲孔，安裝時頂部3.5吋/2.5吋要最先裝，再裝底部3.5吋。拆卸時要先拆掉底部3.5吋，才能拆頂部3.5吋/2.5吋

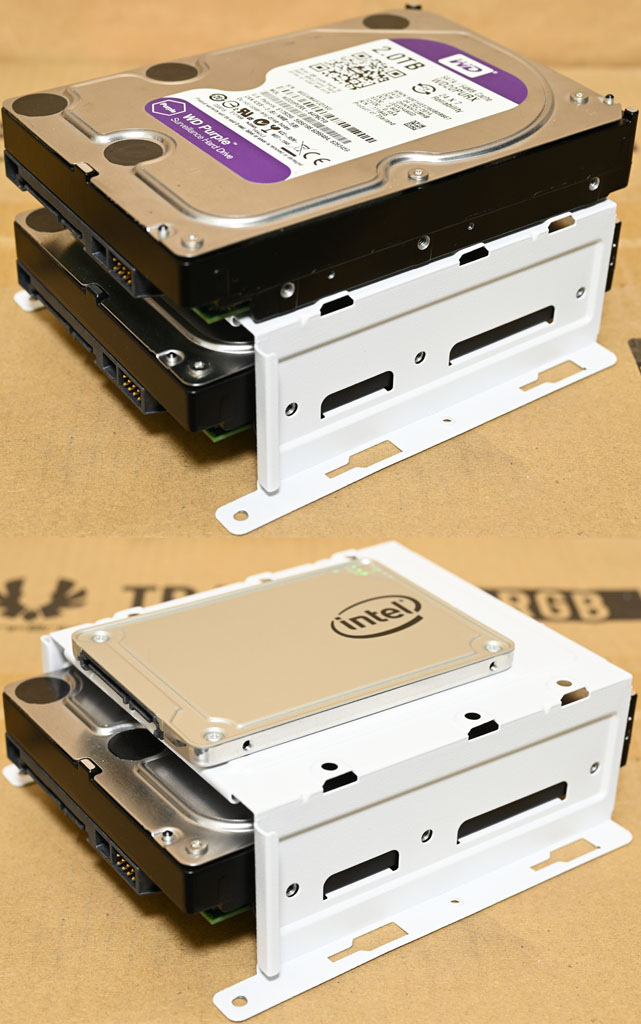

▼固定架安裝2個3.5吋硬碟(上)及1個2.5吋SSD加1個3.5吋硬碟示意圖

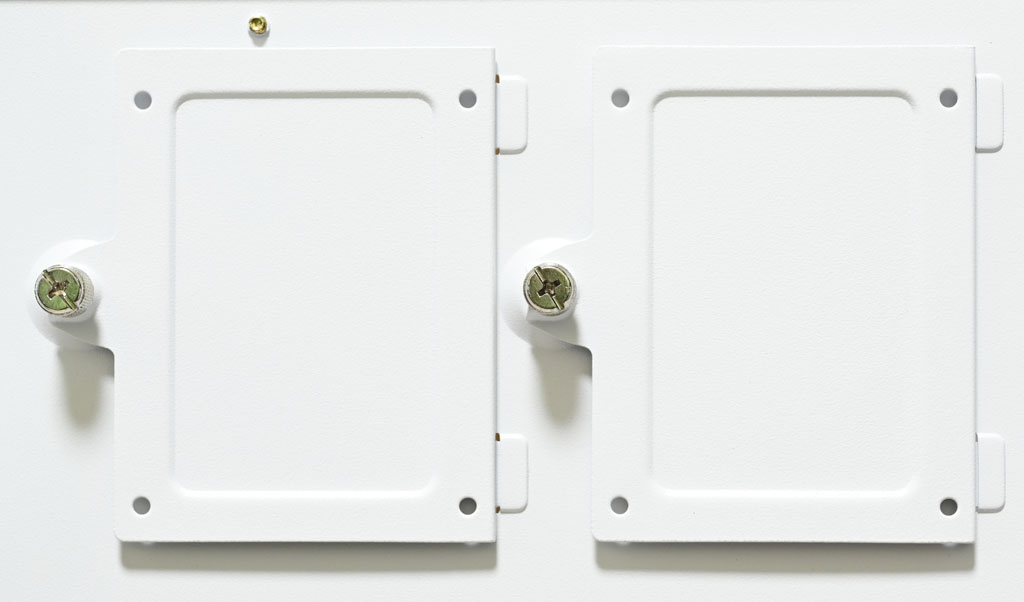

▼底板背面右下方有2個2.5吋固定板

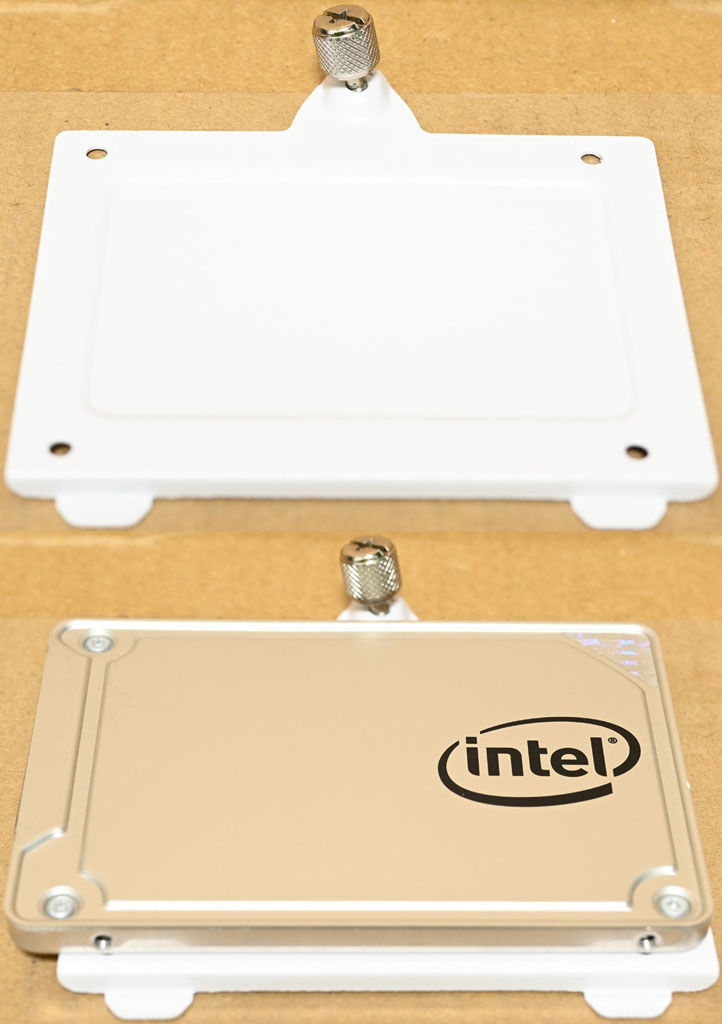

▼鬆開手轉螺絲可取下2.5吋固定板，每個2.5吋固定板可以裝1個2.5吋SSD
▼紅色箭頭為底板長方形穿線開口護蓋固定用手轉螺絲

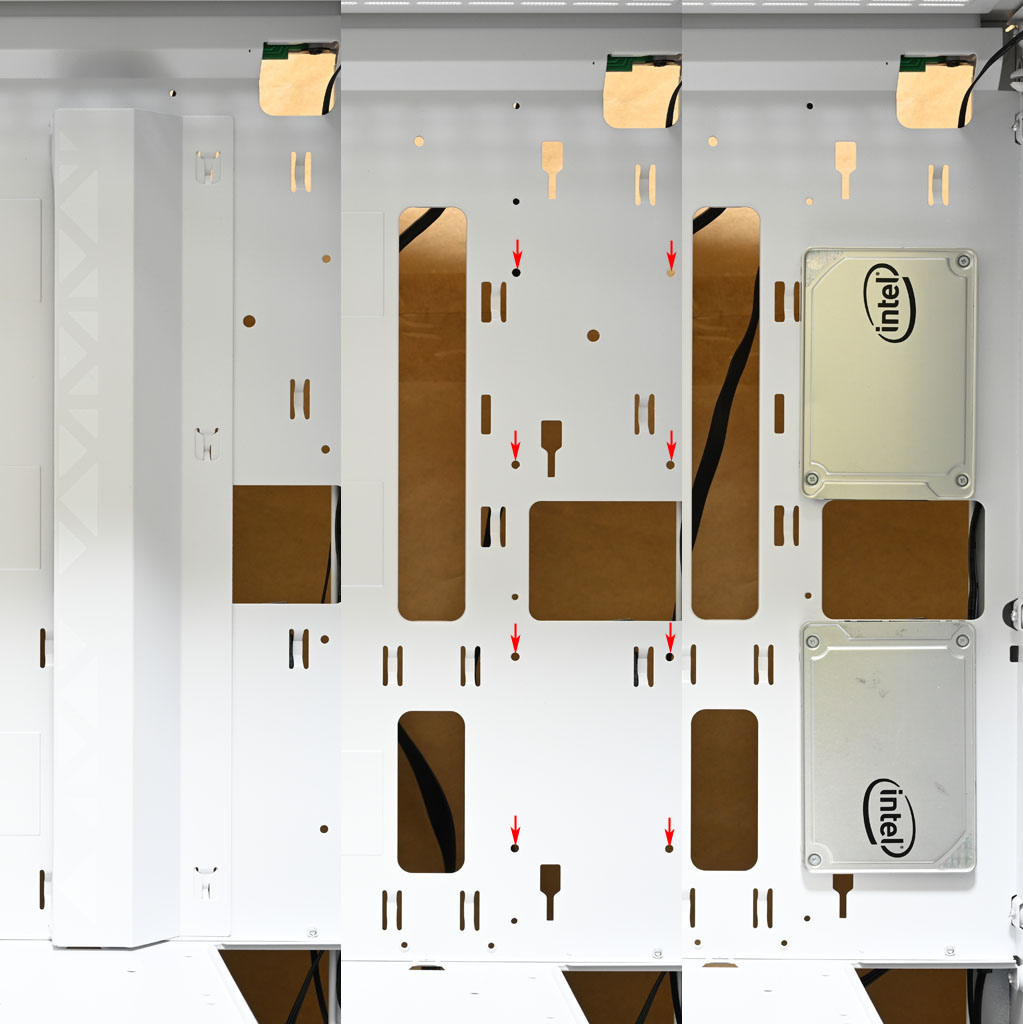

▼取下底板長方形穿線開口護蓋後，會露出2.5吋固定孔(紅色箭頭)，可在底板前端安裝2個2.5吋SSD
▼燈光/風扇控制板，控制板最下方有供電用SATA電源接頭，提供6個3pin ARGB插針(LED1至LED6)、2個3pin連接器(LED7/LED8)及6個風扇3pin插針(FAN1至FAN6)，可連接機殼重置開關至SW插針(黃色方框)切換內建燈光模式、開啟/關閉燈光，也可連接支援ARGB的主機板連動控制。6個風扇的轉速可透過主機板風扇PWM信號進行控制

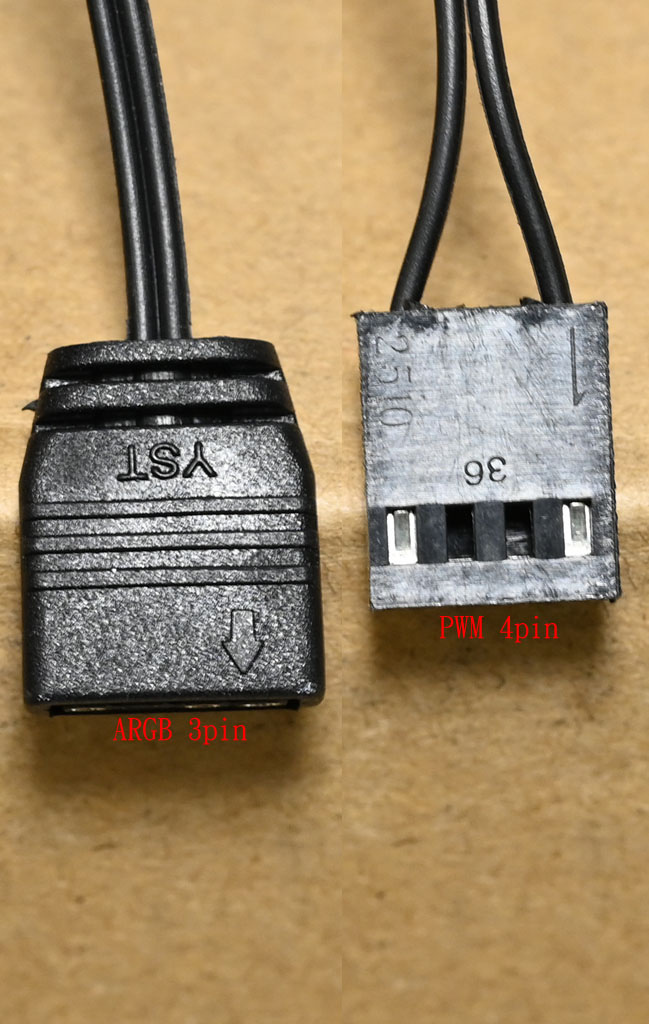

▼燈光/風扇控制板接出主機板燈光連動用3pin ARGB母頭(左)及主機板風扇PWM信號接頭(右)

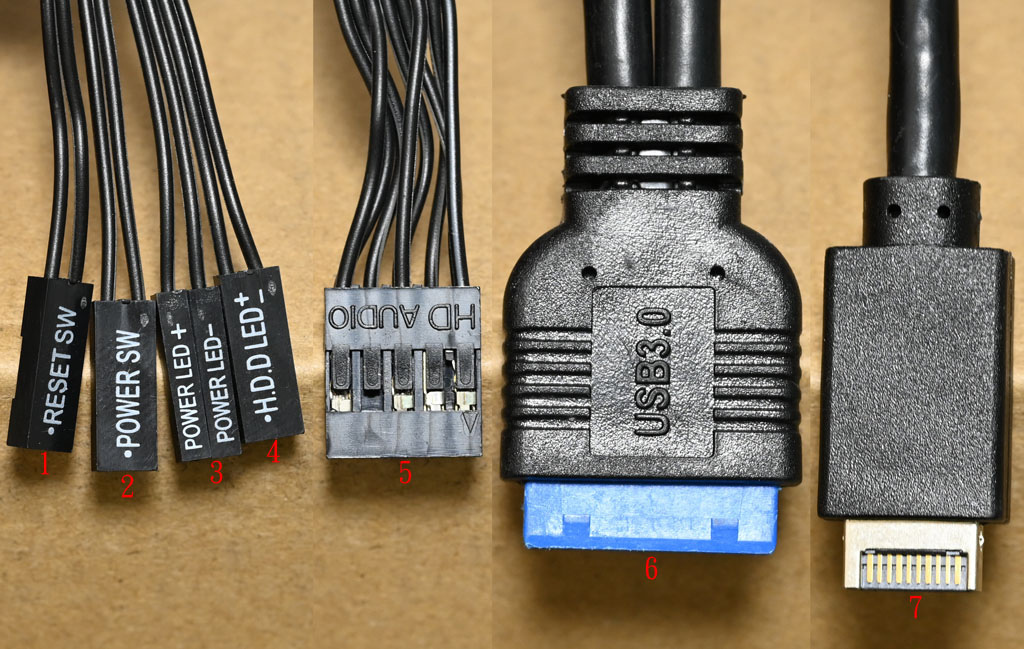

▼機殼連接線組，1為重置/燈光切換開關，2為電源開關，3為電源指示燈，4為硬碟指示燈，5為耳機/麥克風插座的接頭，6為USB3.2 Gen1 Type-A的19pin接頭，7為USB3.2 Gen2 Type-C的20pin Type-E接頭

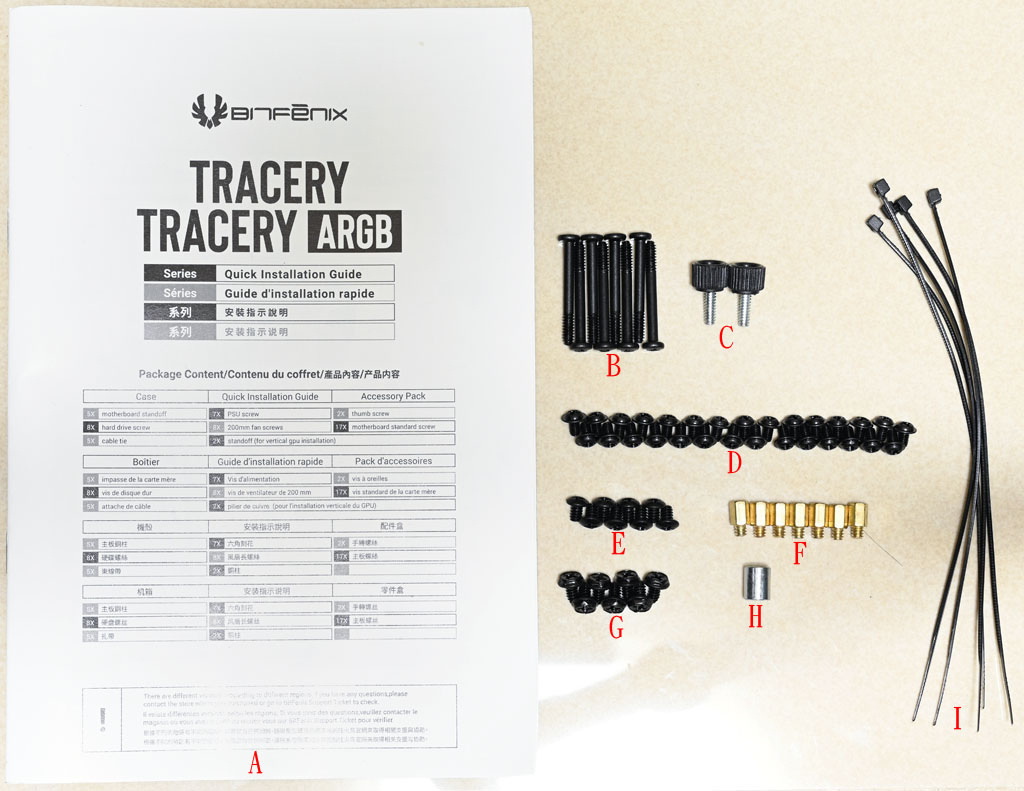

▼隨附配件有多國語言組裝說明(A)、前方200mm風扇固定螺絲(B)、手轉螺絲(C)、主機板銅柱/2.5吋SSD螺絲(D)、3.5吋硬碟螺絲(E)、主機板銅柱(F)、電源/介面卡螺絲(G)、主機板銅柱套筒工具(H)、塑膠束帶(I)

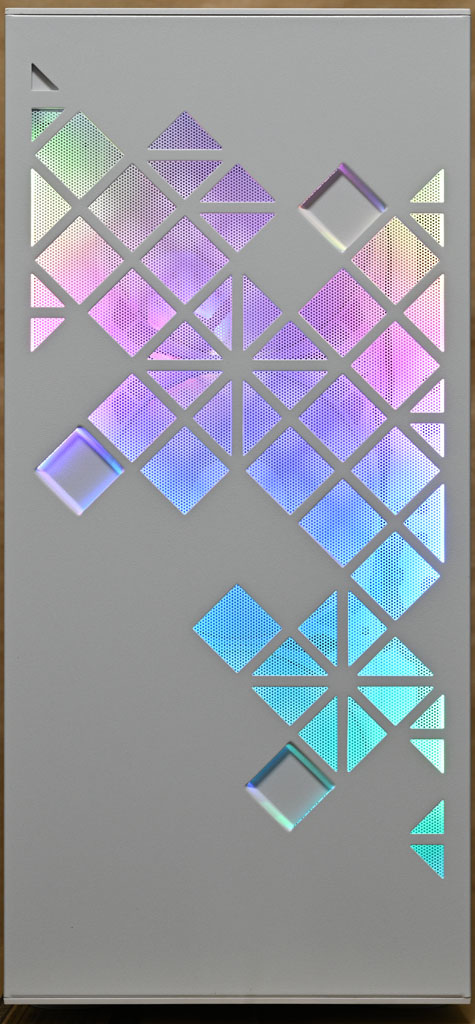

▼前方菱形/三角形開口造型金屬外框多層次高密度網孔面板正面燈光效果圖

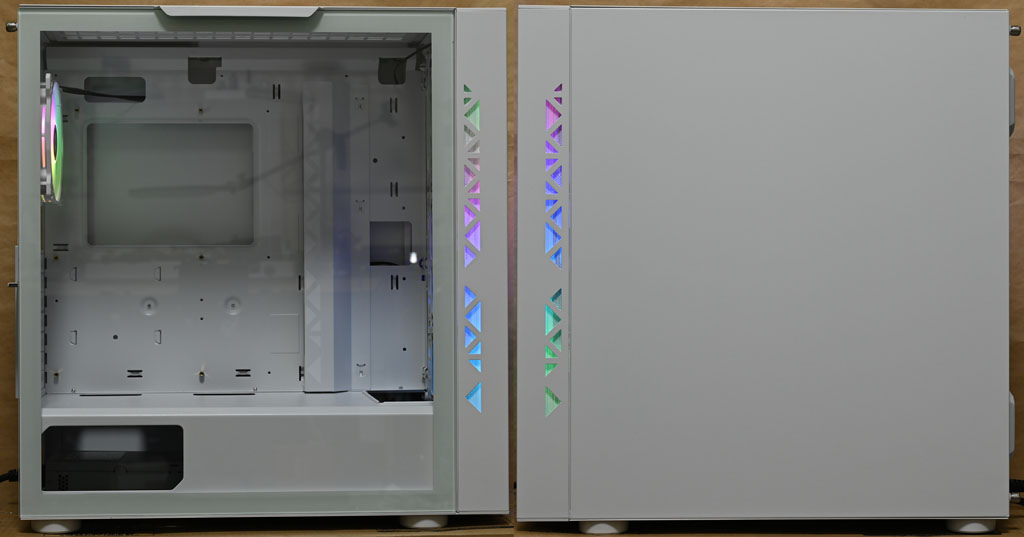

▼前方菱形/三角形開口造型金屬外框多層次高密度網孔面板的左側/右側燈光效果圖

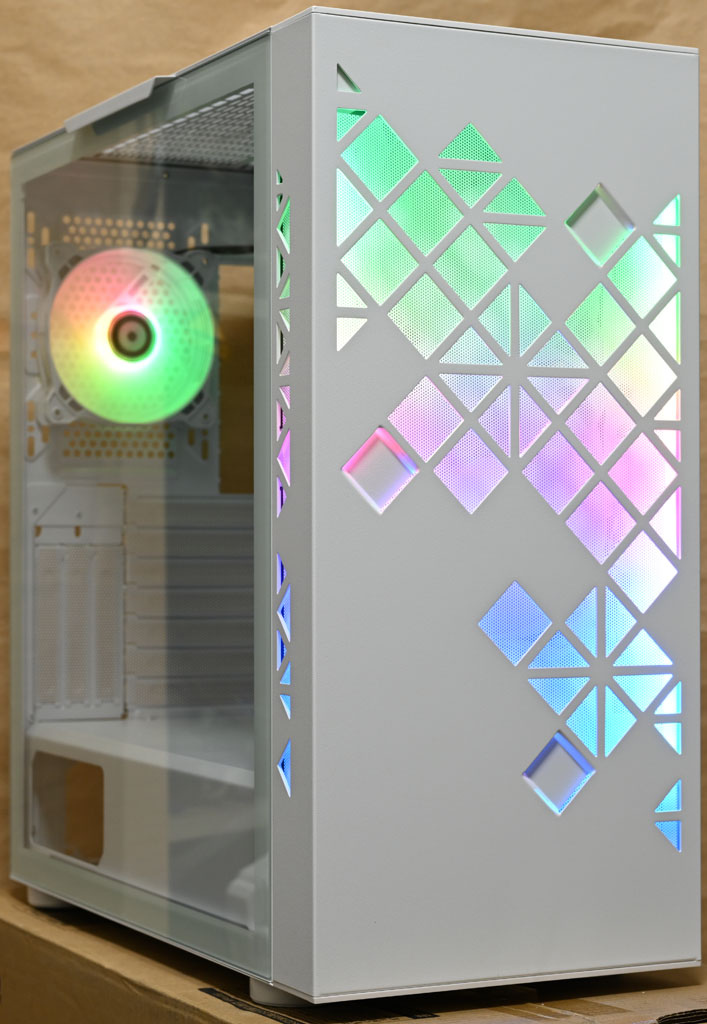

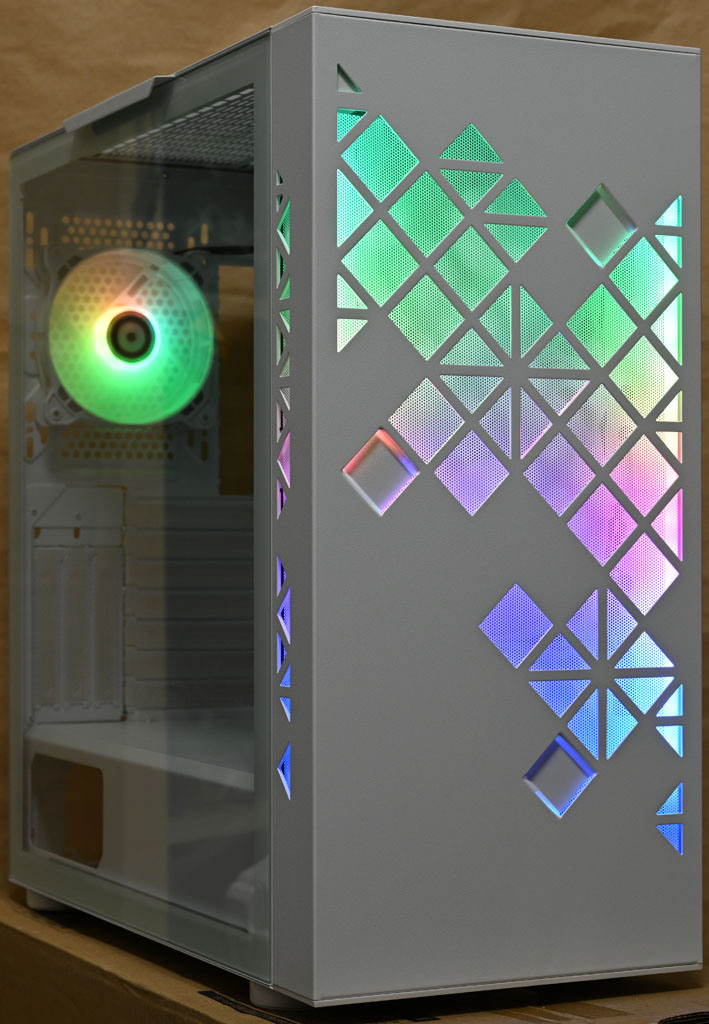

▼整體燈光效果圖
▼內建燈效示範影片
不錯的點：
○前方配置菱形/三角形開口造型金屬外框多層次高密度網孔面板，並配置嵌入式過濾網，左側配置後鎖式強化玻璃透明側板，具備方便拆裝的磁吸輔助固定及把手
○前方/頂部/後方提供7個140mm風扇安裝空間，前方預裝3個140mm風扇，後方預裝1個120mm ARGB風扇，前方可安裝420mm一體式水冷散熱排，頂部可安裝360mm一體式水冷散熱排
○頂部配置磁吸式過濾網，底部配置嵌入式過濾網
○頂部縱置式I/O面板提供2個USB3.2 Gen1 Type-A及1個USB3.2 Gen2 Type-C
○配置7個標準擴充槽及3個垂直擴充槽，支援長度390mm顯示卡
○底板背面設置3個線路固定架，整線方便
○內建燈光/風扇控制板，提供6個3pin ARGB插針及6個風扇3pin插針，可從重置/燈光切換按鈕切換內建燈效，也能與支援ARGB主機板連動控制，3pin風扇可由主機板PWM信號控制轉速
○電源艙隔板可安裝2個3.5吋硬碟及2個2.5吋SSD。下方固定架可安裝2個3.5吋硬碟或是1個3.5吋硬碟加1個2.5吋SSD，安裝位置可2段調整，未安裝固定架時可獲得最大電源供應器安裝空間。底板背面2個固定板可安裝2個2.5吋SSD，拆除穿線開口護蓋後底板正面前端可安裝2個2.5吋SSD
可改進的點：
○前方面板及底部採嵌入式濾網，拆卸不易
○擴充槽之間有支架，垂直3槽安裝3槽卡時風扇吸風空間受限
○側板強化玻璃僅上下邊緣具備金屬支架，左右邊緣無任何防護，取放時需注意避免直接撞擊
○部分3.5吋/2.5吋安裝位置有拆裝順序及角度問題，並考驗接頭配置、空間使用及整線手法
