特色：
●支援Intel LGA1700/1200/115x/20xx/1366及AMD TR4/TRX4/AM5/AM4/AM3(+)/AM2(+)/FM2/FM1平台
●銅製處理器接觸面，可有效帶走CPU熱量
●水冷管路外面包覆編織網，提高耐用性
●全鋁合金材質360mm水冷散熱排內波浪鰭片的兩端接觸面積增大，提高熱傳導效率，增強散熱能力
●3顆幻彩RGB PWM風扇的轉速範圍600至2000RPM，外框螺絲孔處有包覆式防震膠墊，採用菊鏈串接設計，簡化線路，整線容易
●水冷頭頂部鏡面面板外圍有鑽石切割造型，搭配ARGB LED發光標誌、無限反射鏡及內外圍光環，塑造出獨特燈光效果
●水冷頭可在托架上調整12段固定方向(每段30度)，頂蓋亦具備12段角度可調(每段30度)，可依照安裝角度及使用者喜好調整顯示方向
●提供高品質DOWSIL散熱膏
規格：
支援平台：Intel LGA1700/1200/115x/20xx/1366，AMD TR4/TRX4/AM5/AM4/AM3(+)/AM2(+)/FM2/FM1
水冷頭尺寸：直徑71.5mm，高度52.3mm
水冷頭處理器接觸面材質：銅
水冷頭幫浦轉速：1600-3200RPM±200RPM
水冷頭幫浦電壓：DC12V
水冷頭幫浦電流：0.35A
水冷頭幫浦功率：4.2W
水冷頭LED電壓：DC5V
水冷頭LED電流：0.8A
水冷頭LED功率：4W
水冷頭幫浦轉速控制：PWM 4pin
水冷頭LED控制：ARGB 3pin
水冷排尺寸：392x121x27.5mm
水冷排材質：鋁合金
水冷管長度：400mm
幻彩RGB PWM風扇數量：3
幻彩RGB PWM風扇尺寸：120x120x25mm
幻彩RGB PWM風扇轉速：600-2000RPM±200RPM
幻彩RGB PWM風扇風量：131.93m³/h、77.65CFM(1m³/h約等於0.589CFM，1CFM約等於1.699m³/h)
幻彩RGB PWM風扇風壓：2.9毫米水柱
幻彩RGB PWM風扇噪音：35dBA
幻彩RGB PWM風扇電壓：DC12V
幻彩RGB PWM風扇電流：0.21A
幻彩RGB PWM風扇功率：2.52W
幻彩RGB PWM風扇LED數量：12
幻彩RGB PWM風扇LED電壓：DC5V
幻彩RGB PWM風扇LED電流：0.54A
幻彩RGB PWM風扇LED功率：2.7W
幻彩RGB PWM風扇轉速控制：PWM 4pin
幻彩RGB PWM風扇LED控制：ARGB 3pin
風扇LED控制線長度：450mm
風扇電源線長度：450mm
▼外盒正面有商標、外觀圖、產品名稱。外盒背面有多國語言特色說明及外觀圖
▼外盒底部有包裝內容、回收資訊、認證標誌、產品條碼、產地
▼外盒左側面有商標、外觀圖、產品名稱
▼外盒右側面有規格表及產品名稱

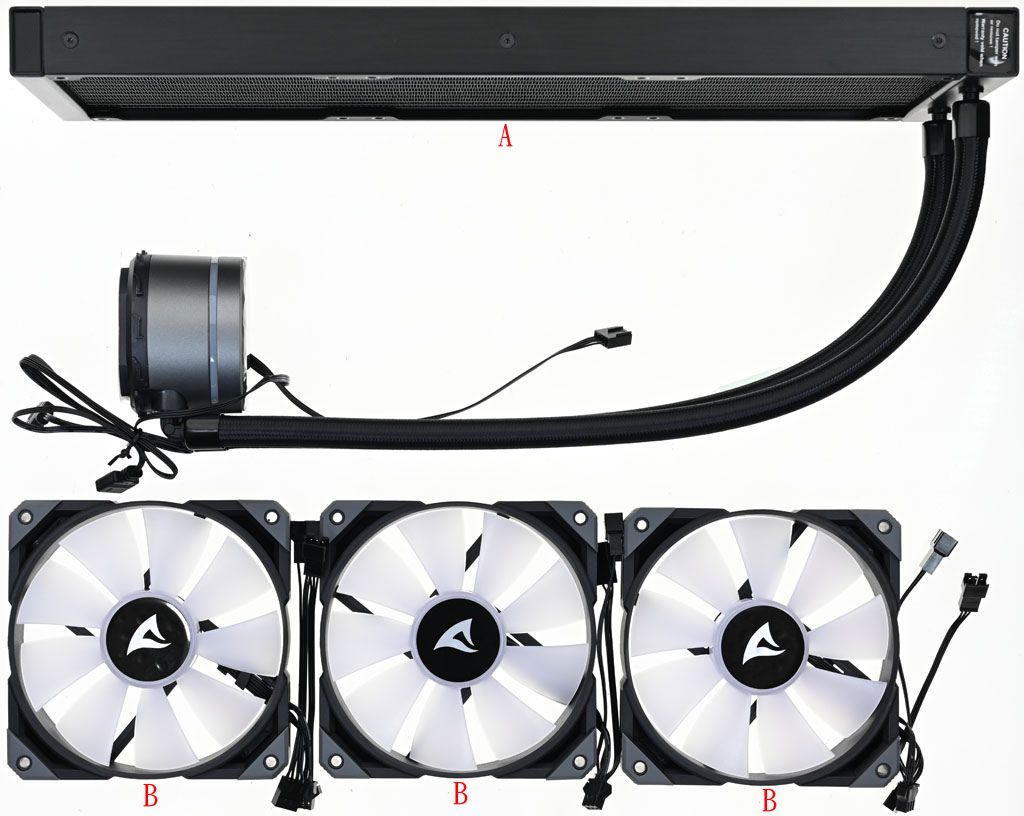

▼包裝內容物有Sharkoon S90 RGB一體式水冷散熱器(A)、3顆幻彩RGB PWM風扇(B)

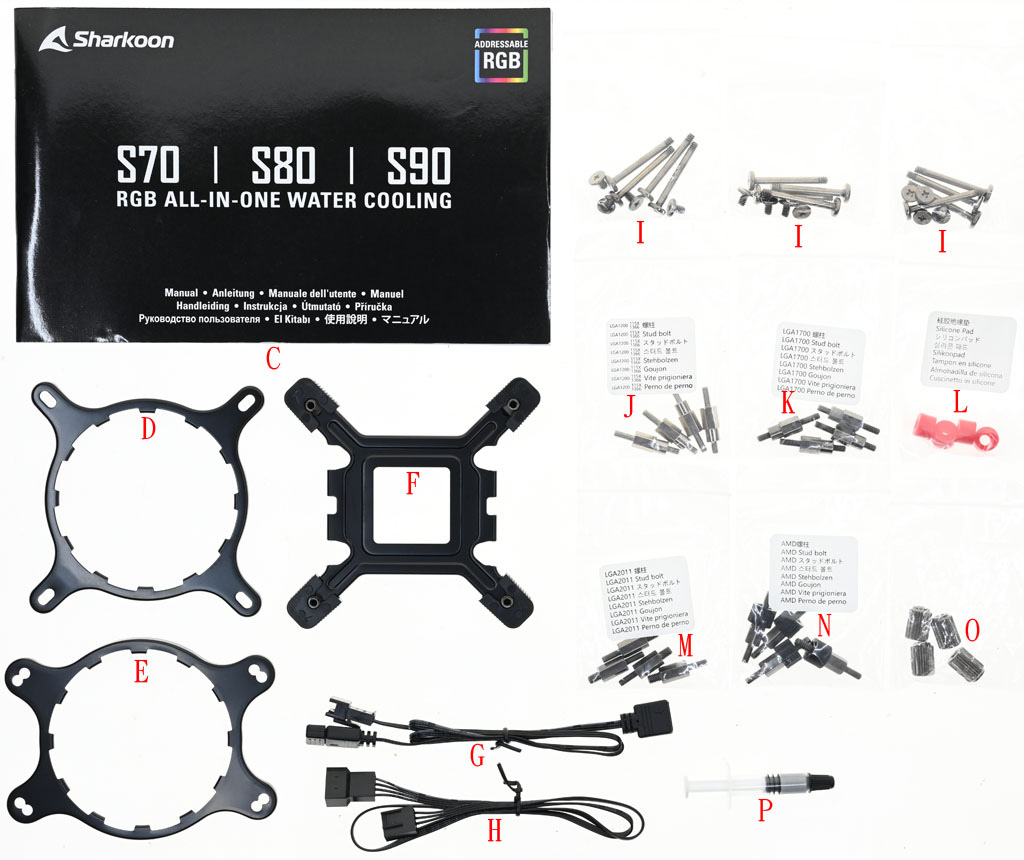

▼安裝配件包內有安裝說明書(C)、Intel托架(D)、AMD托架(E)、Intel LGA1200/115x/1366背板(F)、風扇LED控制線(G)、風扇電源線(H)、3包風扇固定用長螺絲/水冷排固定用短螺絲(I)、LGA1200/115x/1366銀色螺柱(J)、LGA1700黑色螺柱(K)、紅色矽膠套(L)、LGA20xx螺柱(M)、AMD螺柱(N)、手轉螺帽(O)、散熱膏(P)
▼鋁製水冷排尺寸392x121x27.5mm，進/出水管位於同一側，水管包覆黑色編織網，編織網部分長度37公分，直徑12.8mm，兩端金屬套管長度15mm
▼水冷散熱排內波浪鰭片的兩端接觸面積增大，提高熱傳導效率，增強散熱能力

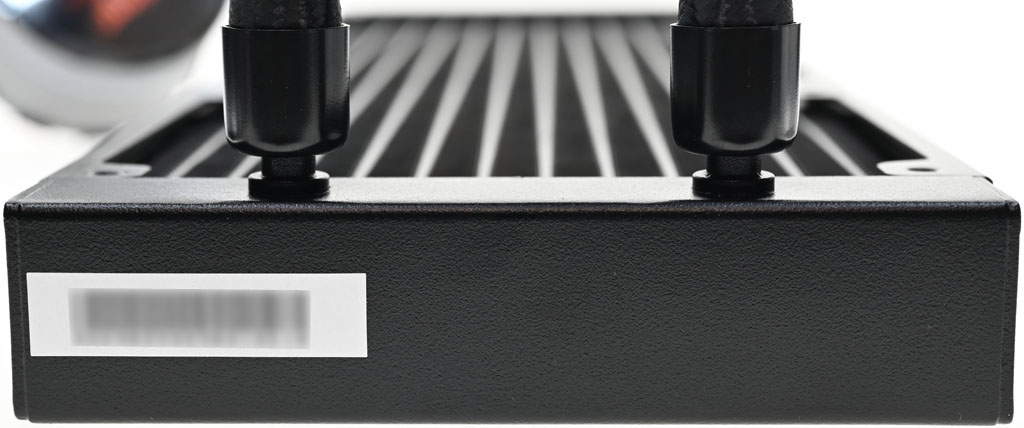

▼水冷排進/出水管側面貼上序號條碼

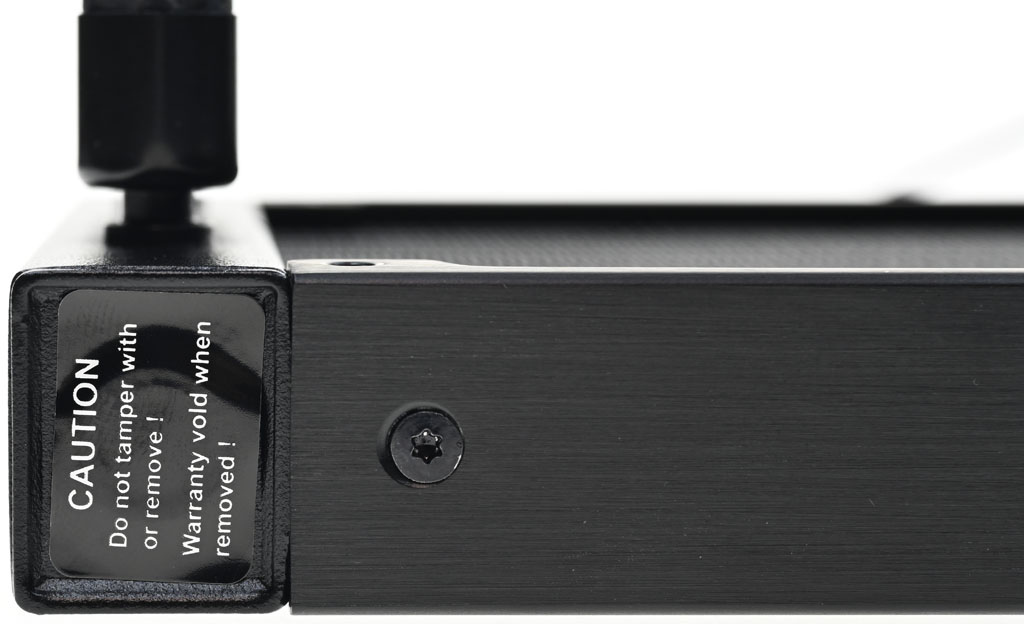

▼水冷排加水口貼上易碎標籤，若破損或移除會使保固失效

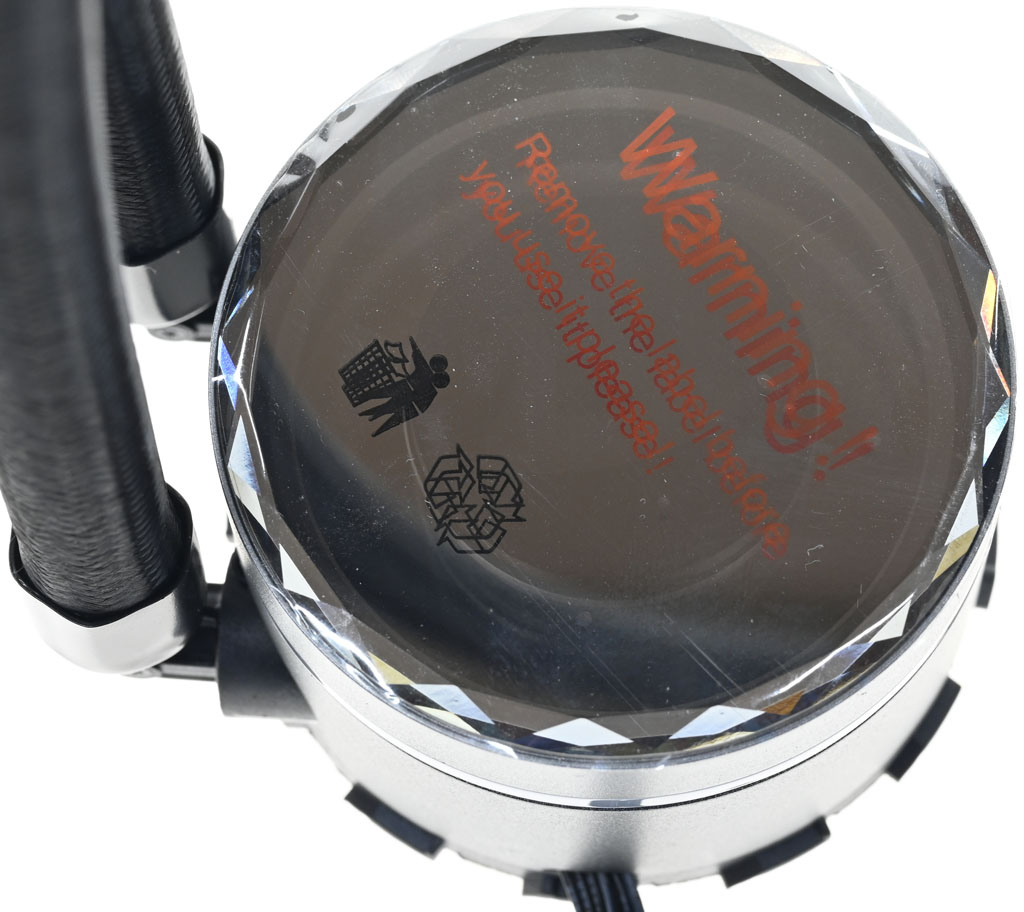

▼水冷頭圓柱部分直徑67.6mm，高度52.2mm，包含進/出水管接頭的最大寬度為83mm，頂部圓形鏡面面板貼上保護膜，上面印上”警告！請在使用前撕除！”英文。為避免不小心受損，建議等到所有配件安裝完成，開機測試正常後再撕掉保護膜

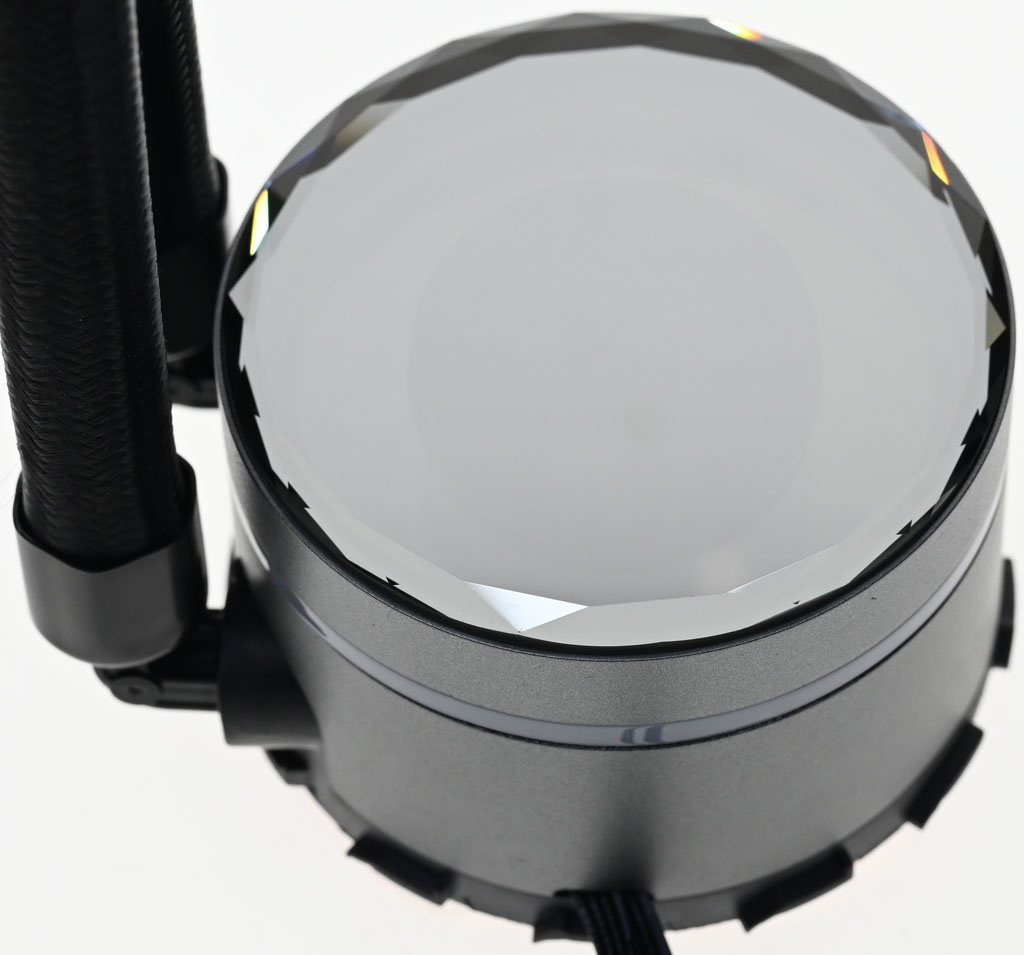

▼水冷頭頂部鏡面面板外圍有鑽石切割造型

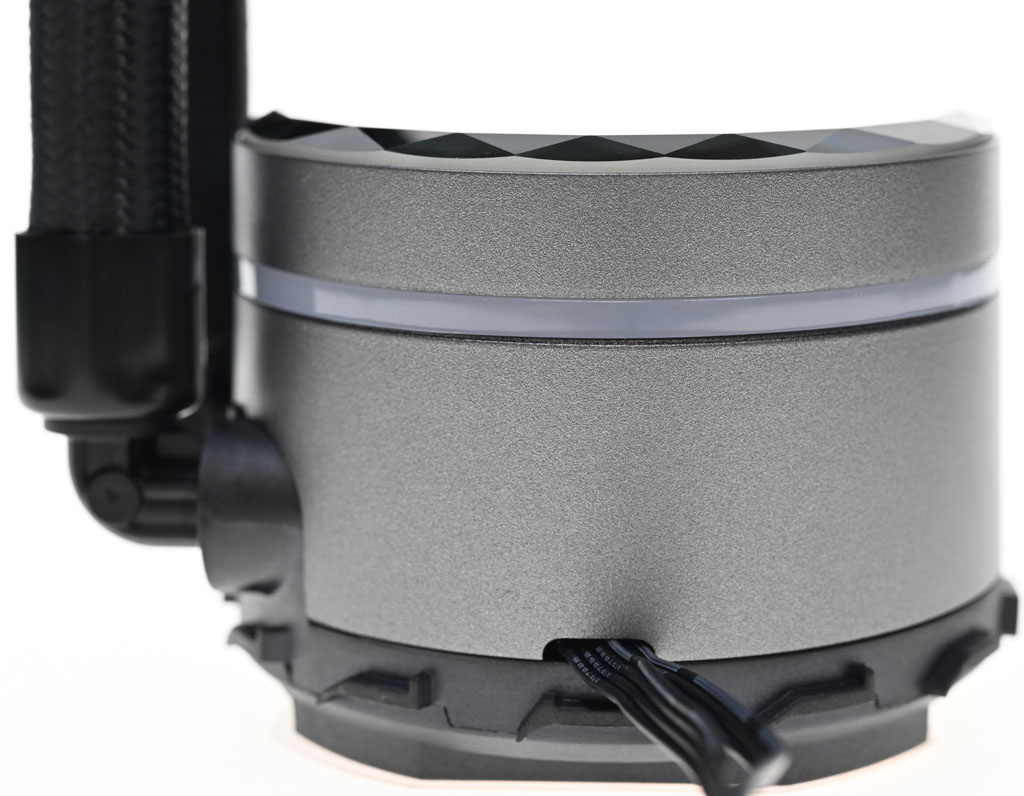

▼水冷頭頂蓋下面有一圈乳白色ARGB燈效光環

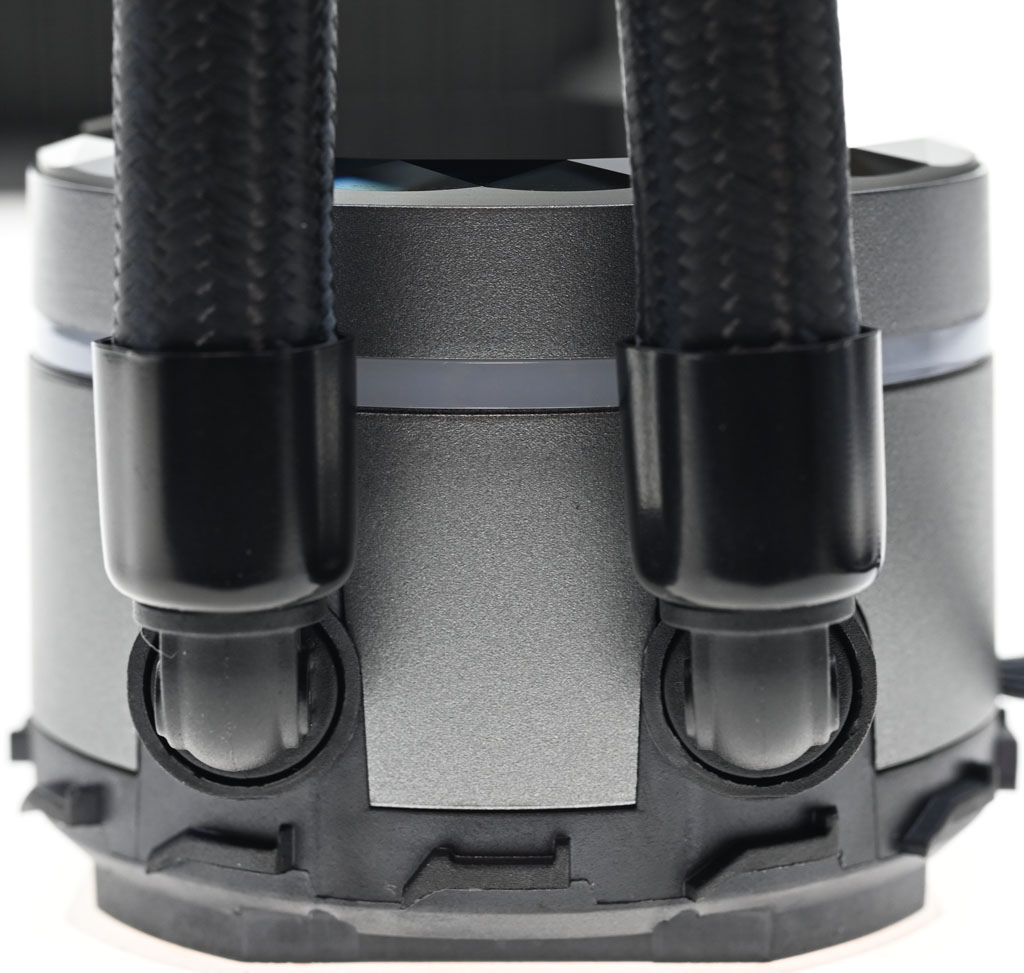

▼水冷頭進/出水管直角接頭可小幅度左右旋轉

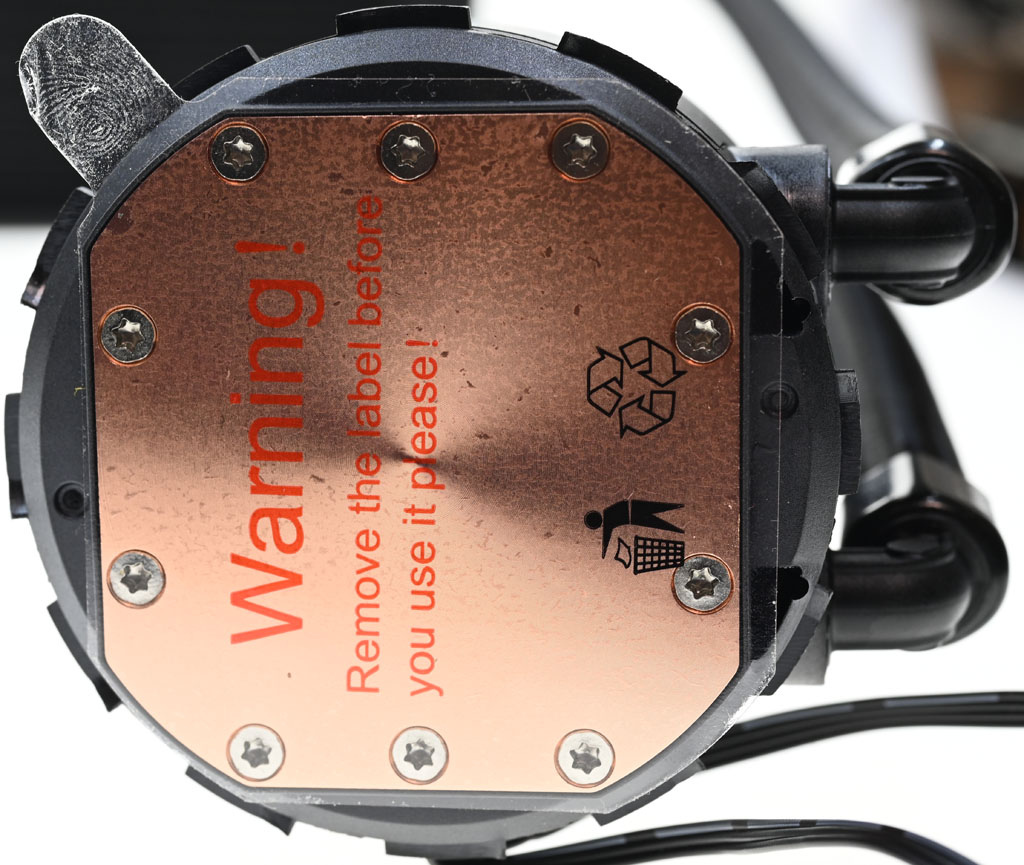

▼水冷頭處理器接觸面有一層透明保護貼，上面印上”警告！請在使用前撕除！”英文

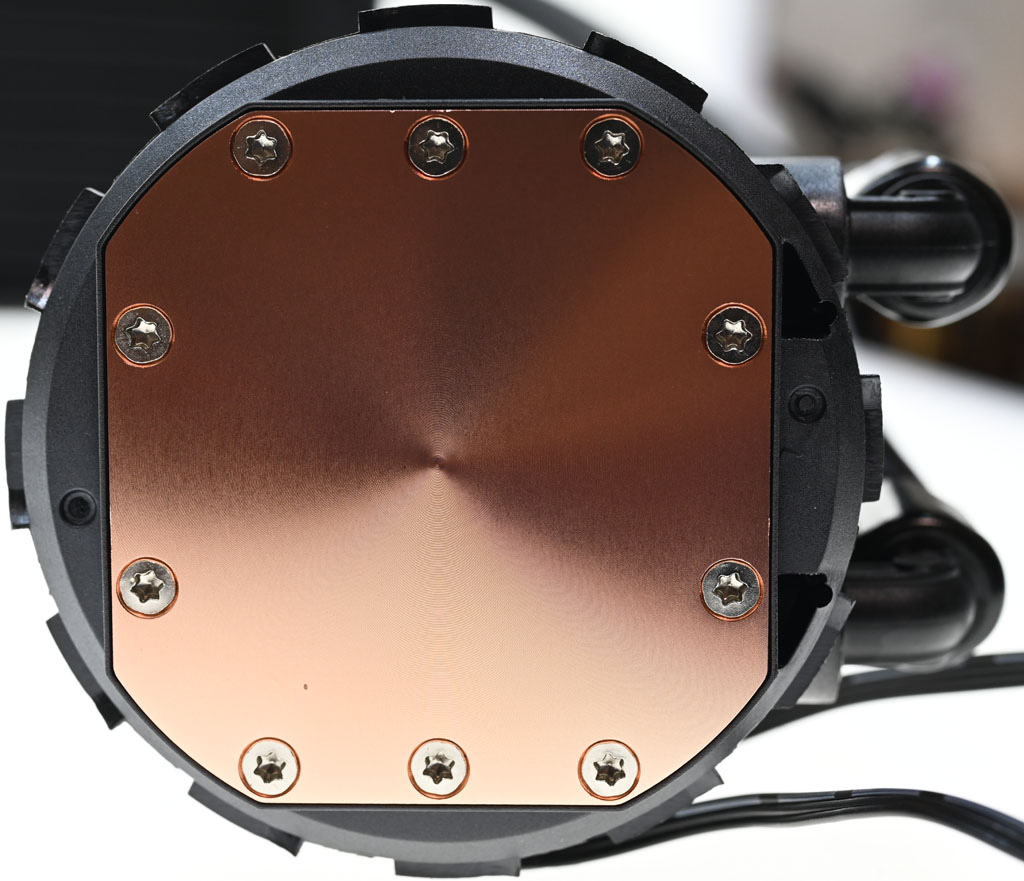

▼水冷頭處理器接觸面為銅製並使用星型沉頭螺絲固定

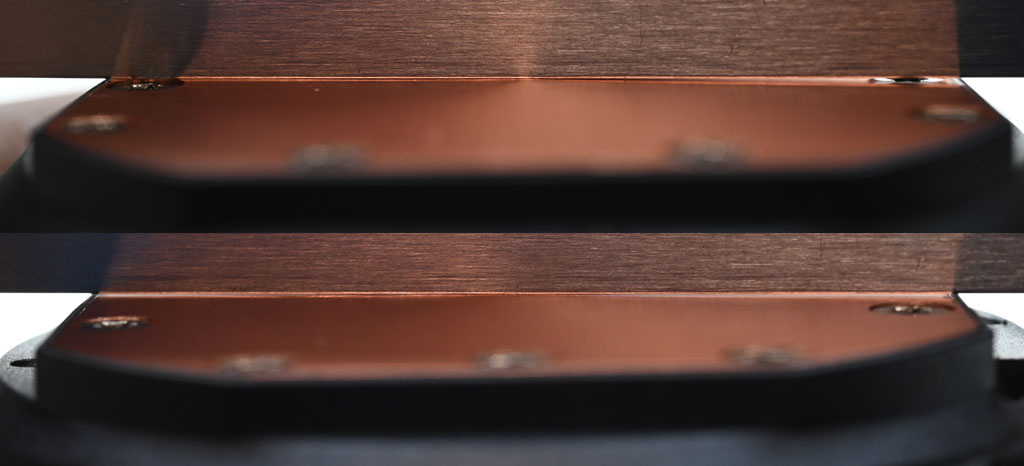

▼水冷頭處理器接觸面的中央微凸設計較不明顯

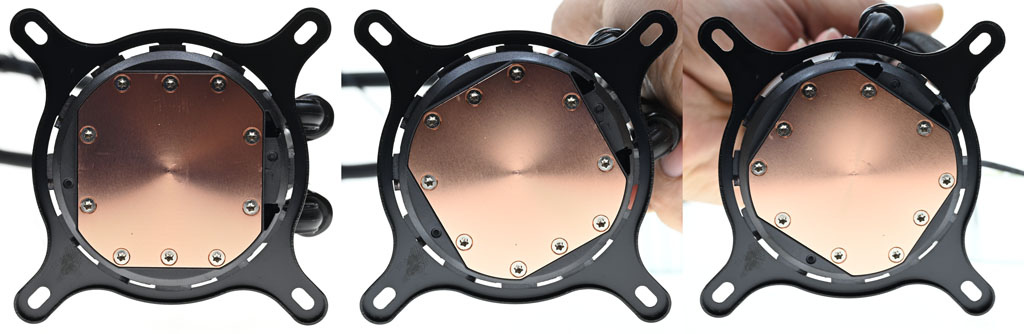

▼水冷頭周圍托架固定環具備多方向卡榫(360度/12分格，每格30度)，用來調整進/出水管方向。下面是水冷頭在Intel托架上不同安裝角度示意圖
▼下面是水冷頭在AMD托架上不同安裝角度示意圖

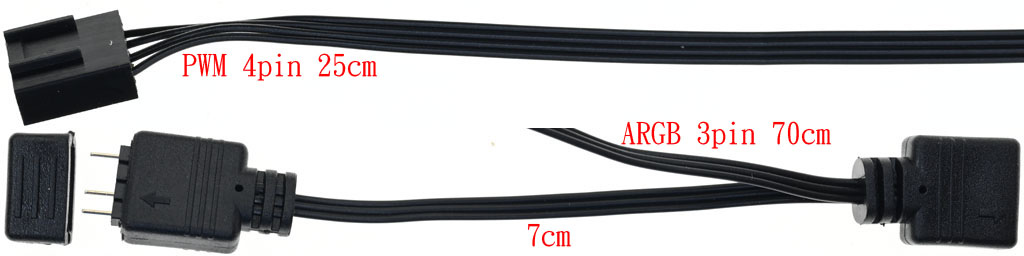

▼水冷頭連接線組，幫浦PWM 4pin線路長度25公分，燈光ARGB 3pin母頭線路長度70公分，母頭至公頭線路長度7公分，公頭針腳有保護蓋

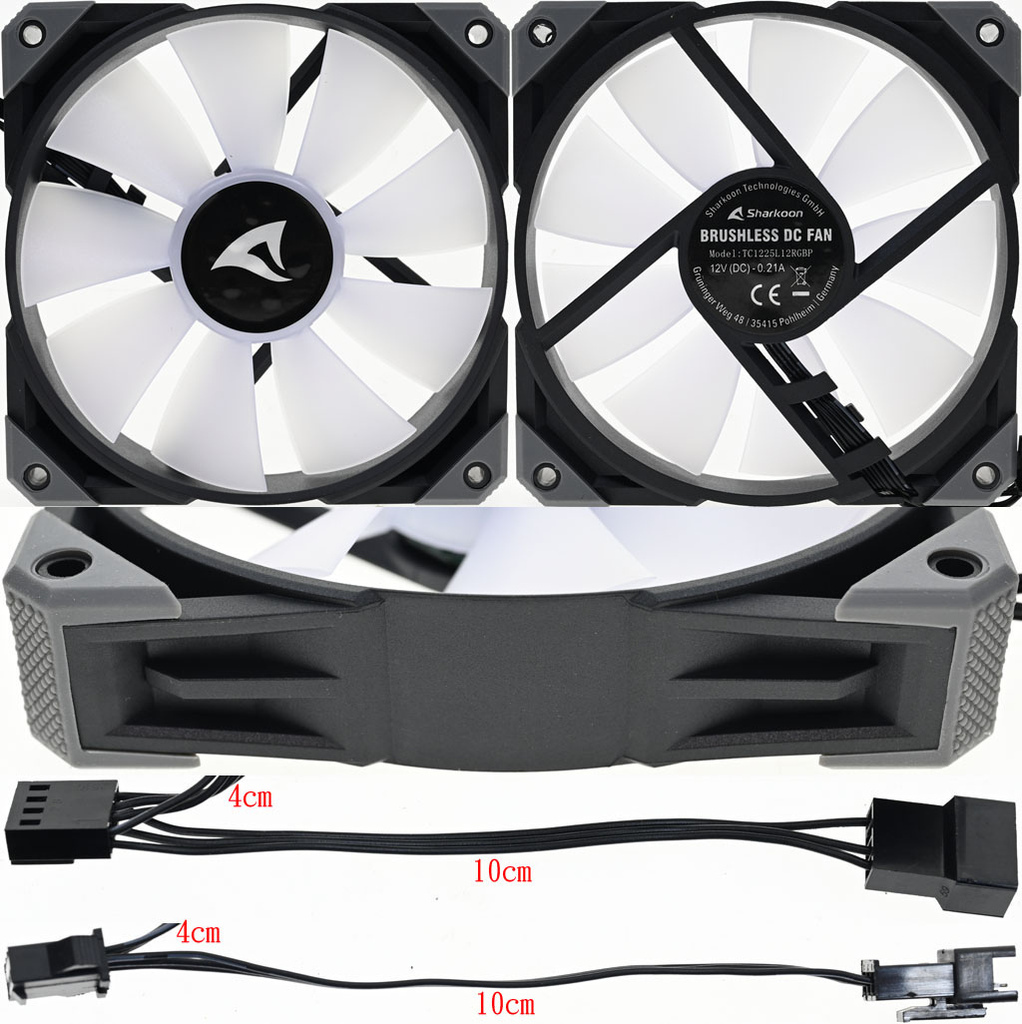

▼隨附3個幻彩RGB PWM風扇，型號為TC1225L12RGBP，9葉片乳白色扇葉軸心處有商標貼紙，風扇外框中央標籤上面有商標/名稱/型號/電壓/電流/認證標誌，外框螺絲孔處有包覆式防震膠墊。採用方便菊鏈串接的短線設計，電源線路長度至母頭4公分，母頭至公頭間線路長度10公分，LED控制線路至母頭長度4公分，母頭至公頭線路長度10公分

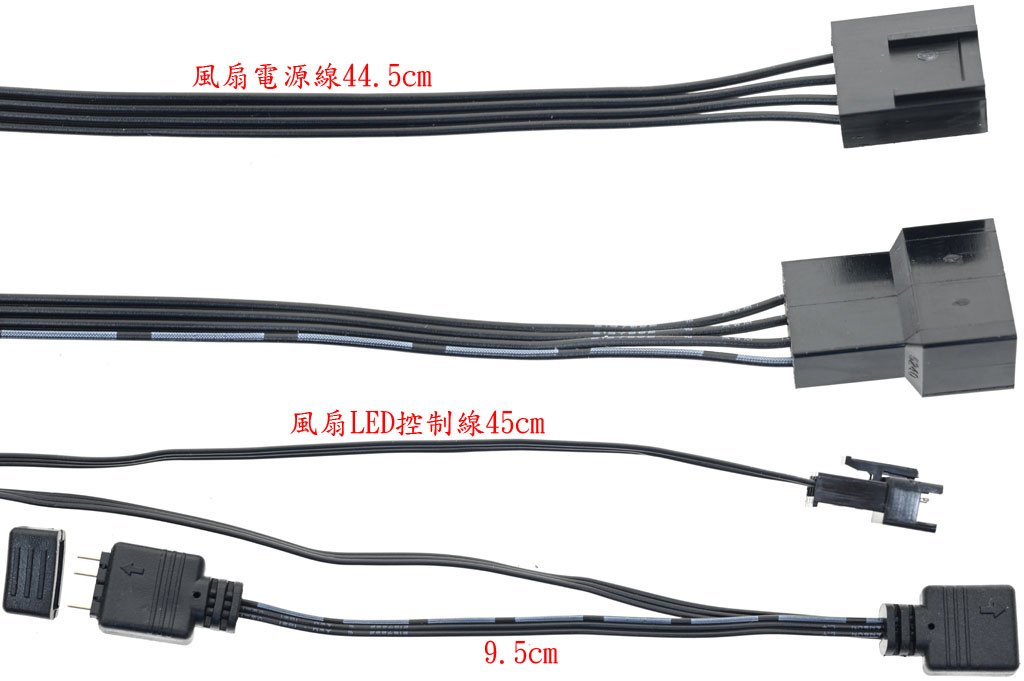

▼風扇電源線(上)主機板端母頭到公頭線路長度44.5公分。風扇LED控制線(下)風扇端公頭到ARGB母頭線路長度45公分，ARGB母頭到ARGB公頭線路長度9.5公分，公頭有保護蓋
▼風扇電源線及LED控制線串接方式示意圖，風扇電源線連接的第1顆風扇會回傳轉速，其他風扇僅同步PWM信號

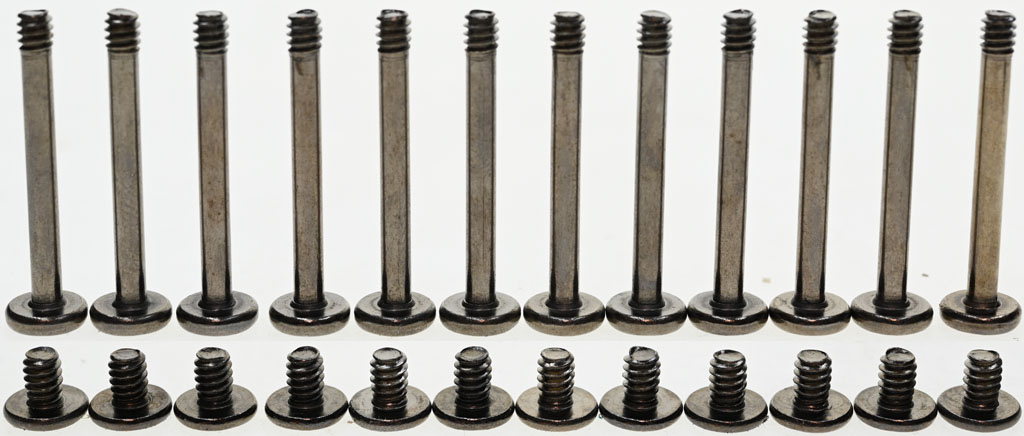

▼隨附12支風扇固定用長螺絲(上)與12支水冷排固定用短螺絲(下)

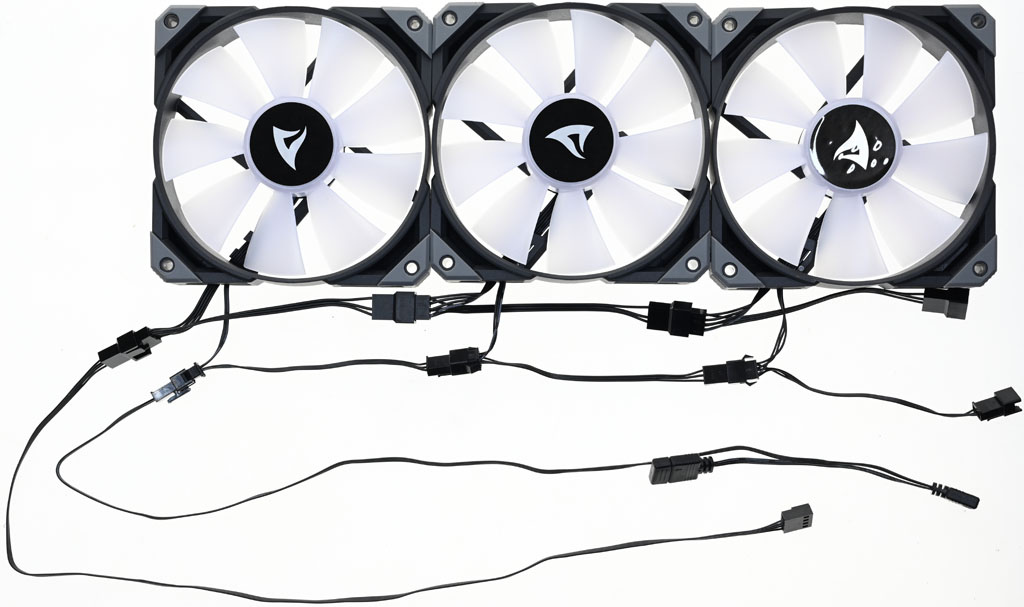

▼使用風扇固定用長螺絲將幻彩RGB PWM風扇安裝在水冷排上，菊鏈串接設計可簡化線路數量

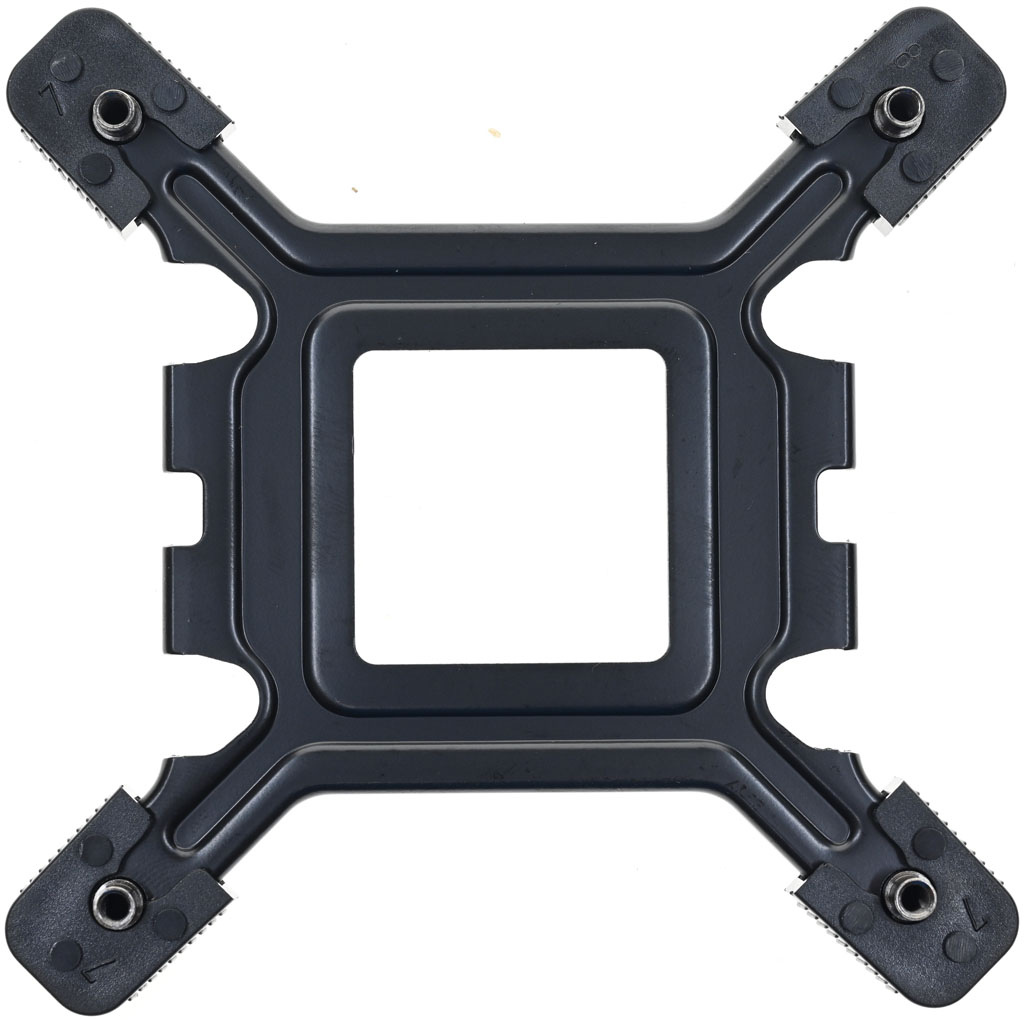

▼安裝於Intel LGA1700/1200/115x/1366平台時需使用Intel背板，四個角有可調整的圓柱鎖點

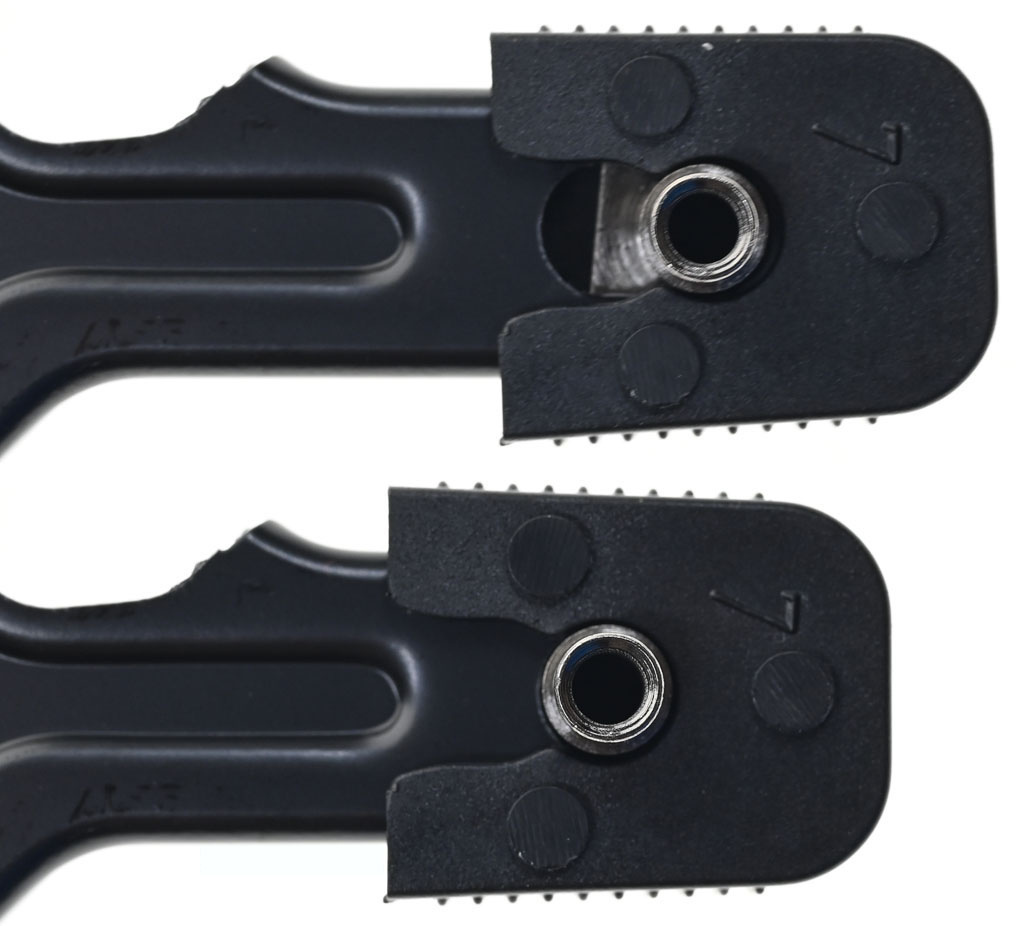

▼因為沒有分段卡榫，在調整LGA1700時較難拿捏正確定位位置

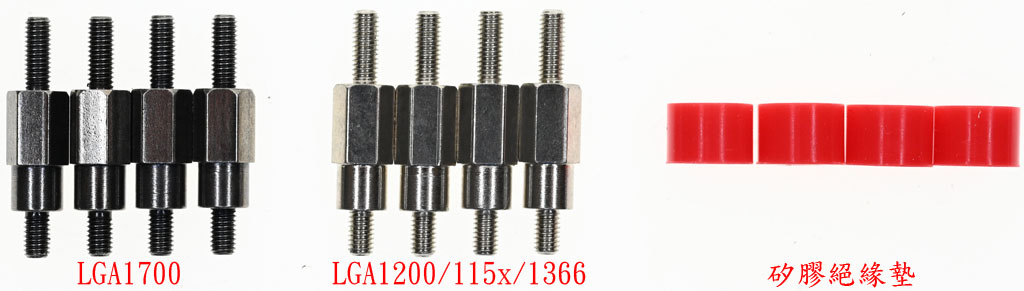

▼LGA1700黑色螺柱(左)與LGA1200/115x/1366銀色螺柱(中)的外觀顏色及長度不同

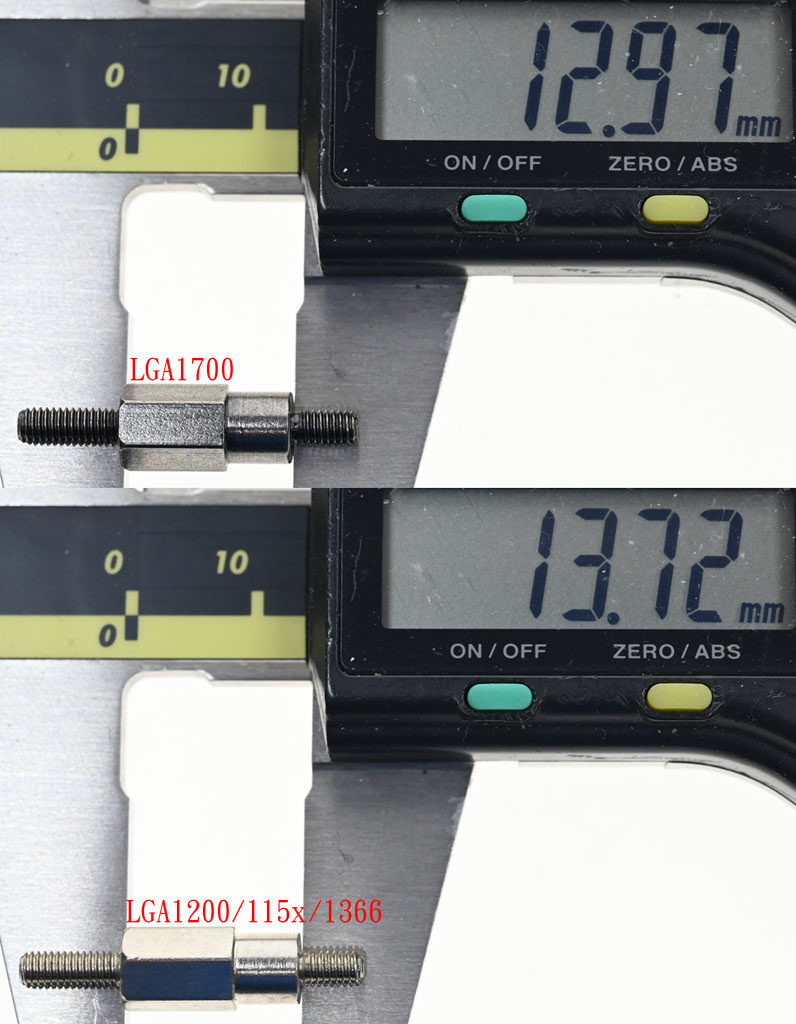

▼LGA1700黑色螺柱(上)與LGA1200/115x/1366銀色螺柱(下)的長度比較

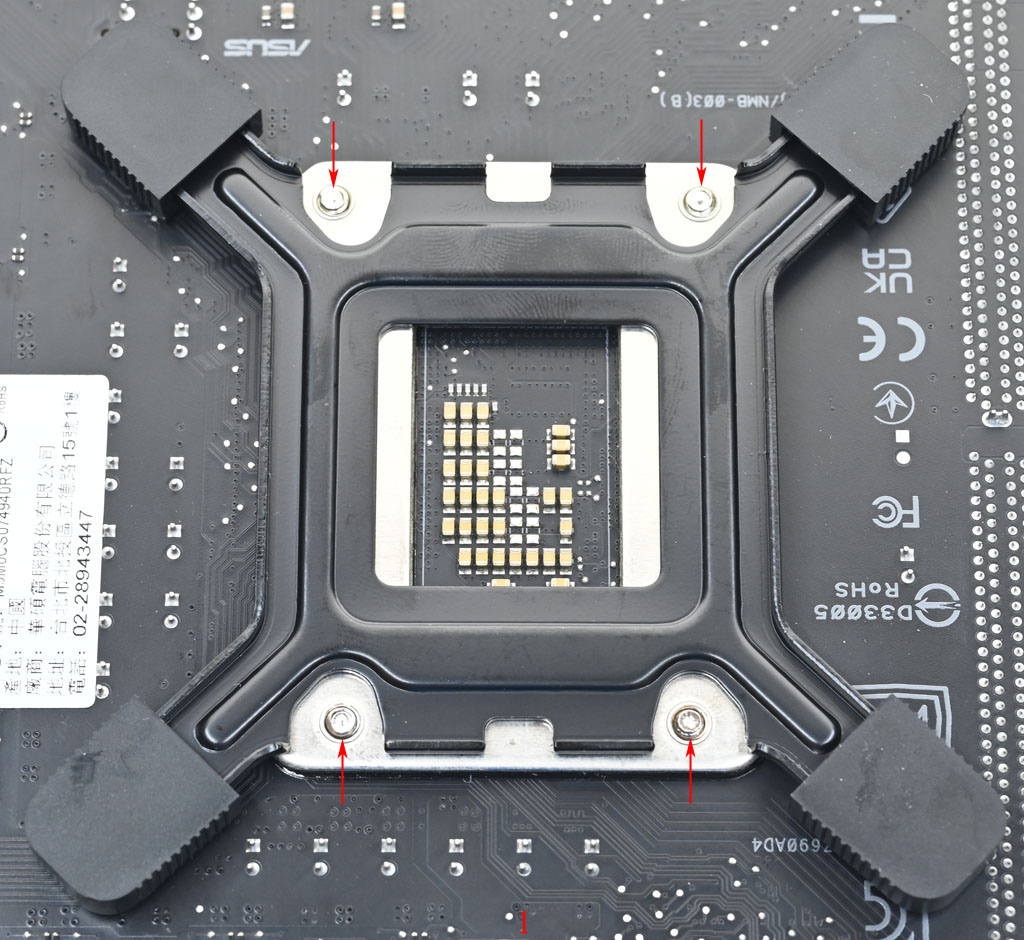

▼安裝於LGA1700平台時，將背板4支圓柱鎖點對準主機板背面散熱器孔位放入(圖1)，如紅色箭頭所示，背板凹槽處需對準處理器扣具底板4個螺絲鎖點位置

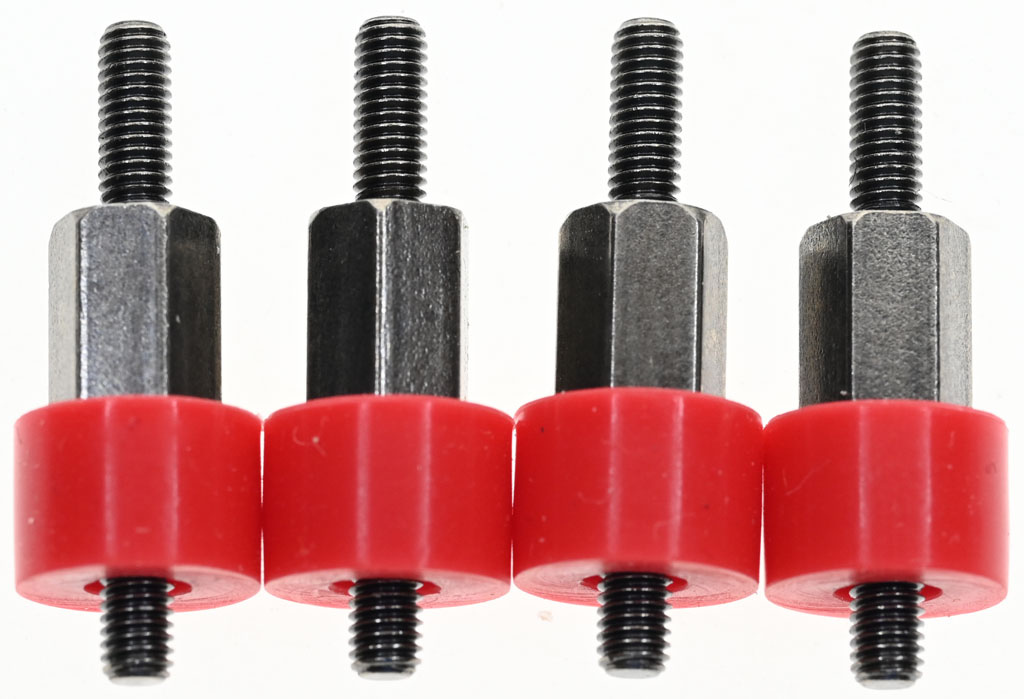

▼把LGA1700黑色螺柱套上紅色矽膠絕緣墊

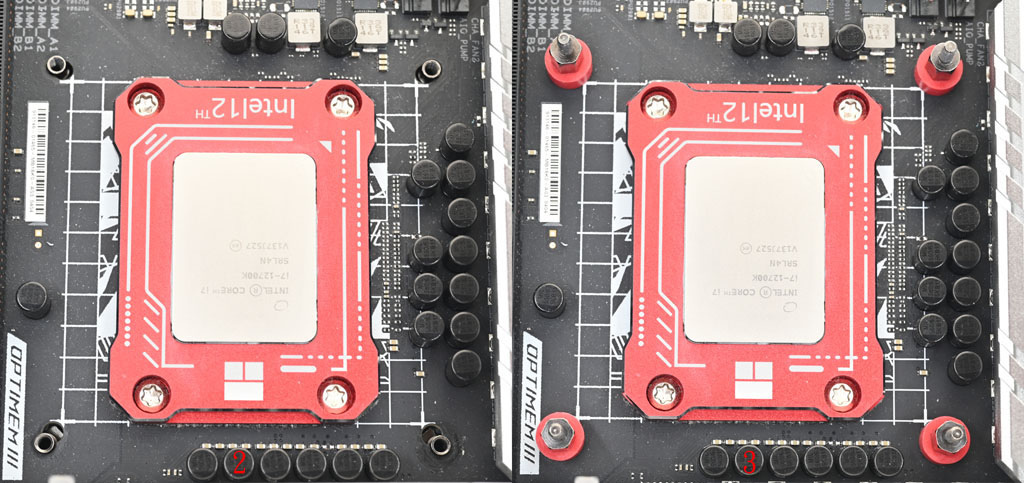

▼背板正確安裝後，主機板正面散熱器孔位會露出4支高度相同的圓柱鎖點(圖2)，把套上紅色矽膠絕緣墊的LGA1700黑色螺柱鎖入主機板正面露出的圓柱鎖點，將其轉緊到底且不鬆動即可(圖3)

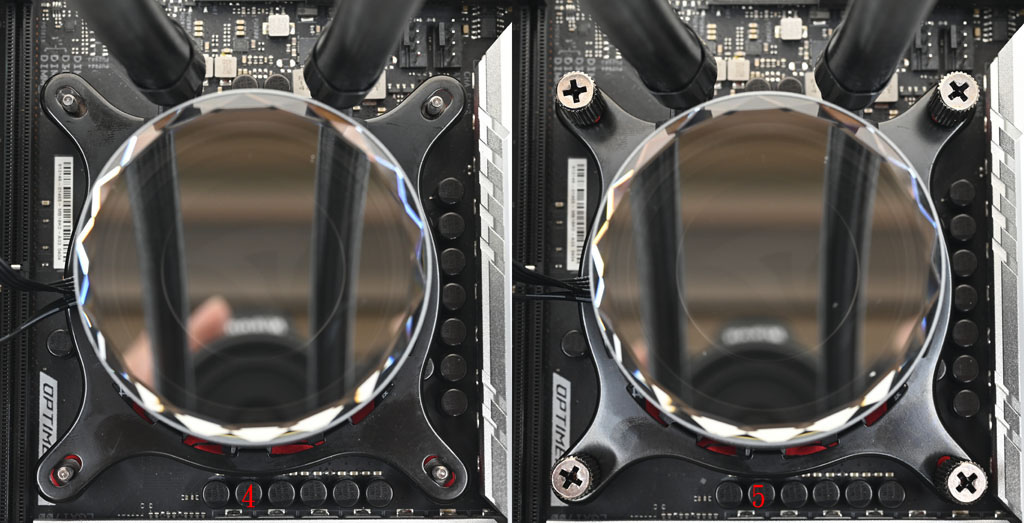

▼安裝前先確認水冷頭的水管接頭不會與較高的元件(如VRM散熱片/記憶體)發生干涉。確認完成後取下水冷頭，將處理器表面清潔後塗上散熱膏，注意量不可過多或過少。放上水冷頭前要記得先撕除處理器接觸面保護膜，然後將Intel托架孔洞對準螺柱頂端套入(圖4)。鎖上4個手轉螺帽時，一開始先轉入數圈使其可以固定住，等到4個手轉螺帽都裝上後，採對角及輪流方式(轉幾圈後就換轉另一個)將4個手轉螺帽全部鎖到底(圖5)
▼安裝於LGA1200/115x平台時，將背板4支圓柱鎖點對準主機板背面散熱器孔位放入(圖1)，如紅色箭頭所示，背板凹槽處需對準處理器扣具底板3個螺絲鎖點位置

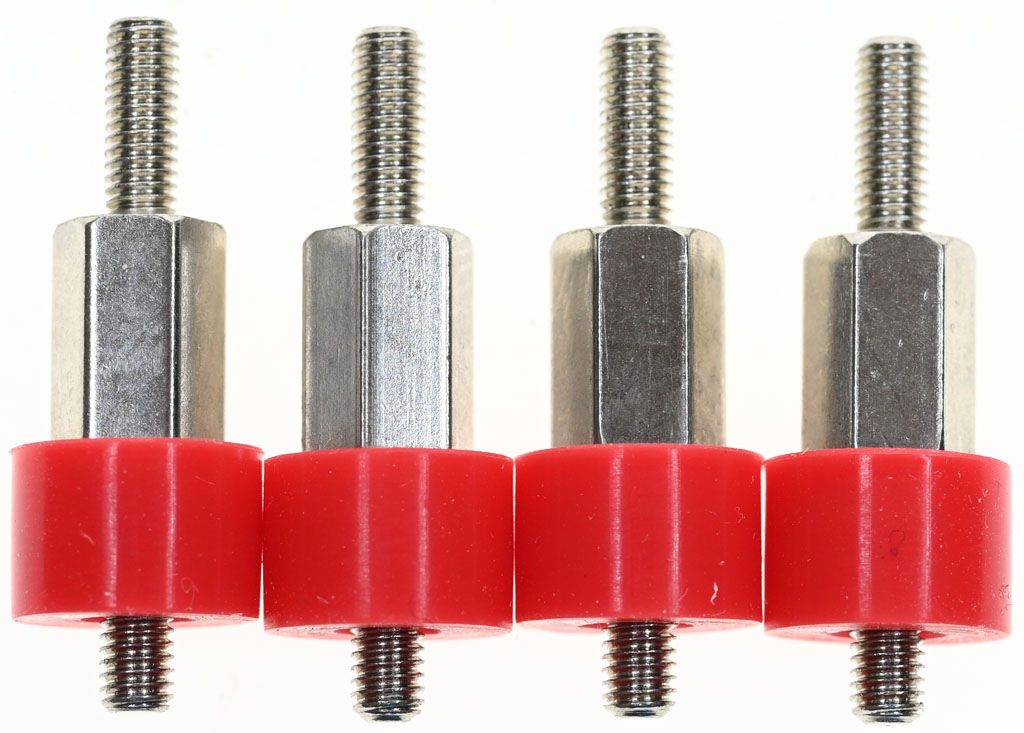

▼把LGA1200/115x/1366銀色螺柱套上紅色矽膠絕緣墊

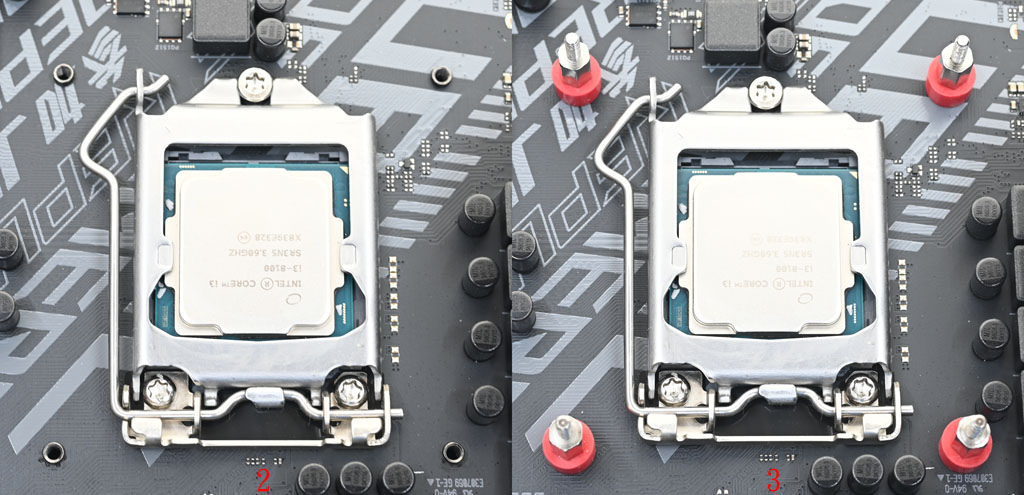

▼背板正確安裝後，主機板正面散熱器孔位會露出4支高度相同的圓柱鎖點(圖2)，把套上紅色矽膠絕緣墊的LGA1200/115x/1366銀色螺柱鎖入主機板正面露出的圓柱鎖點，將其轉緊到底且不鬆動即可(圖3)
▼安裝前先確認水冷頭的水管接頭不會與較高的元件(如VRM散熱片/記憶體)發生干涉。確認完成後取下水冷頭，將處理器表面清潔後塗上散熱膏，注意量不可過多或過少。放上水冷頭前要記得先撕除處理器接觸面保護膜，然後將Intel托架孔洞對準螺柱頂端套入(圖4)。鎖上4個手轉螺帽時，一開始先轉入數圈使其可以固定住，等到4個手轉螺帽都裝上後，採對角及輪流方式(轉幾圈後就換轉另一個)將4個手轉螺帽全部鎖到底(圖5)
▼AMD螺柱本身已配置套管，不用安裝紅色矽膠絕緣墊
▼安裝於AM4平台時，首先將主機板原裝散熱器托架拆除，只保留原裝散熱器背板(圖1)，將AMD螺柱有套管的那一端鎖進原裝散熱器背板鎖點，將其轉緊到底且不鬆動即可，鎖入後AMD螺柱的套管需平貼於主機板正面(圖2)

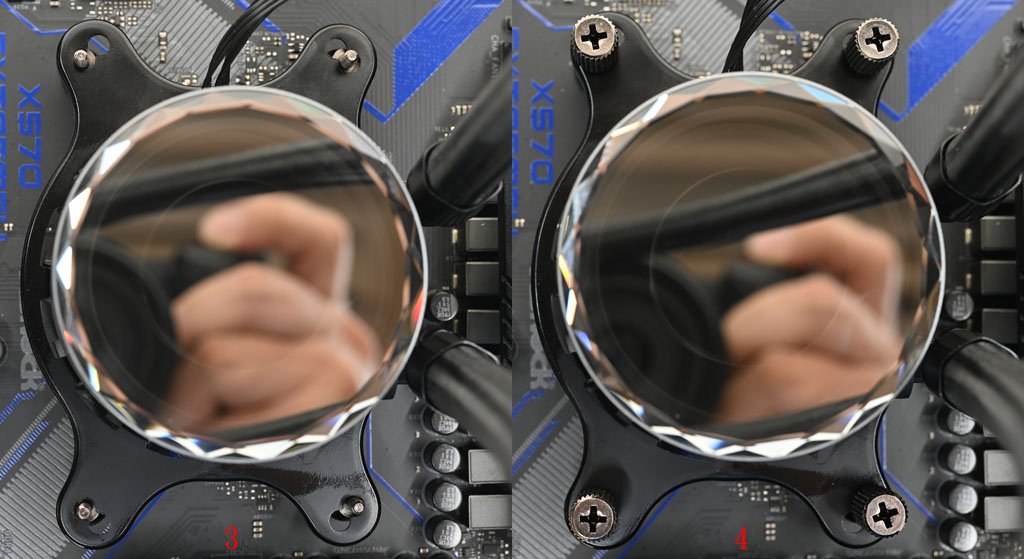

▼安裝前先確認水冷頭的水管接頭不會與較高的元件(如VRM散熱片/記憶體)發生干涉。確認完成後取下水冷頭，將處理器表面清潔後塗上散熱膏，注意量不可過多或過少。放上水冷頭前要記得先撕除處理器接觸面保護膜，然後將AMD托架孔洞對準螺柱頂端套入(圖4)。鎖上4個手轉螺帽時，一開始先轉入數圈使其可以固定住，等到4個手轉螺帽都裝上後，採對角及輪流方式(轉幾圈後就換轉另一個)將4個手轉螺帽全部鎖到底(圖5)

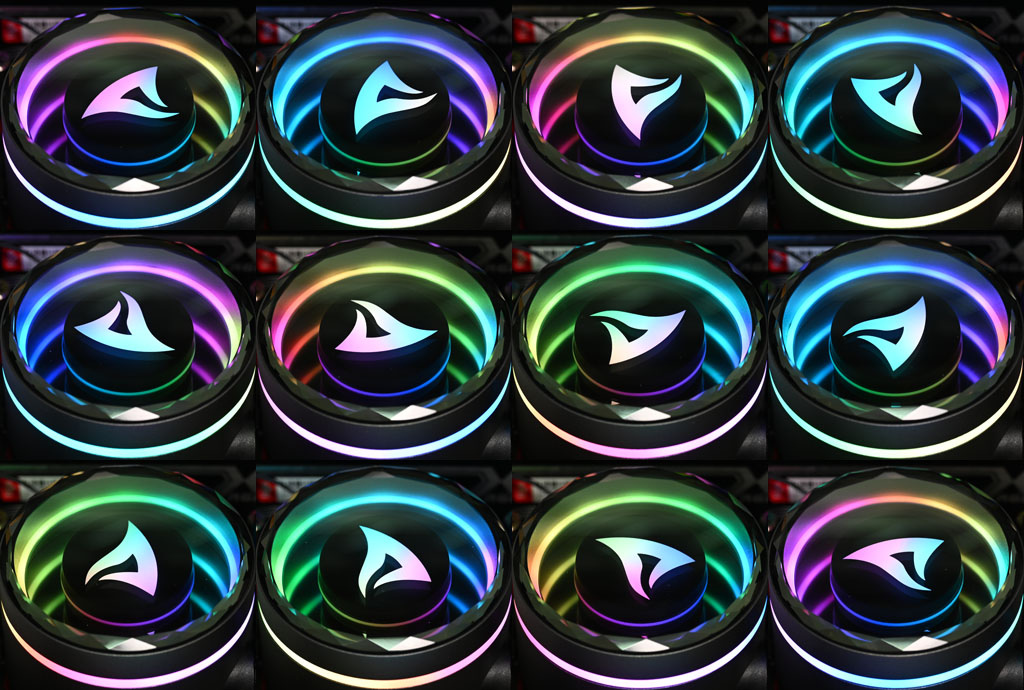

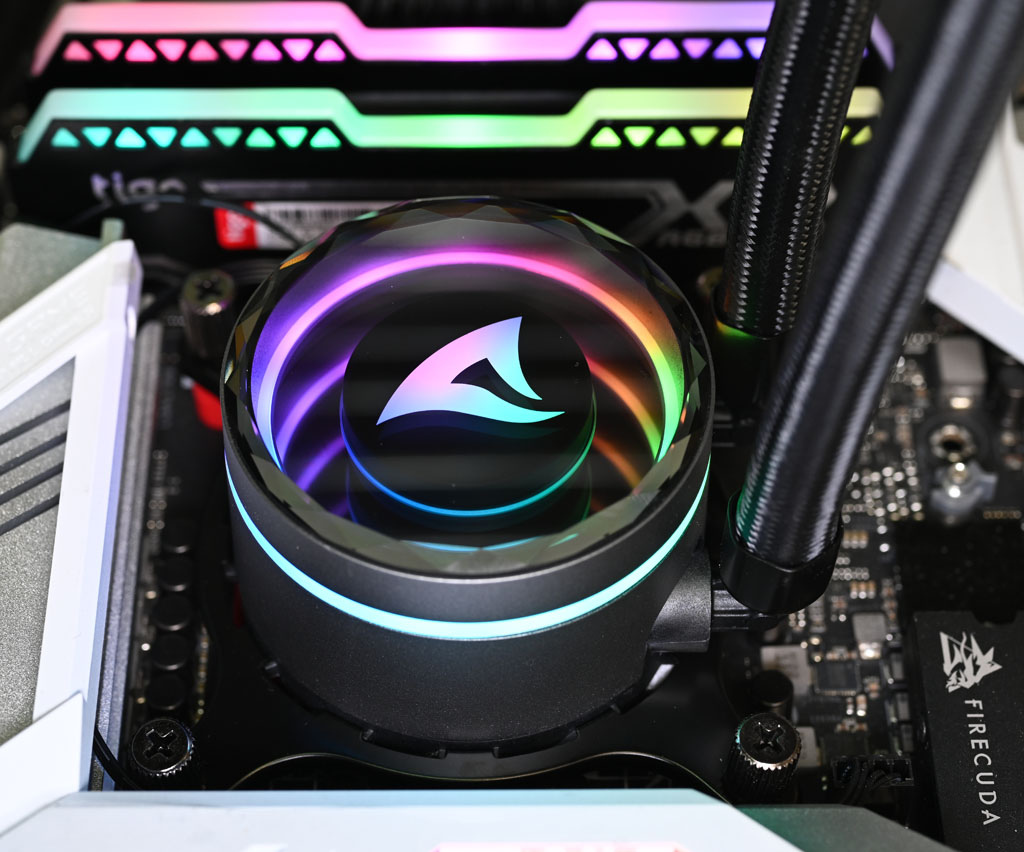

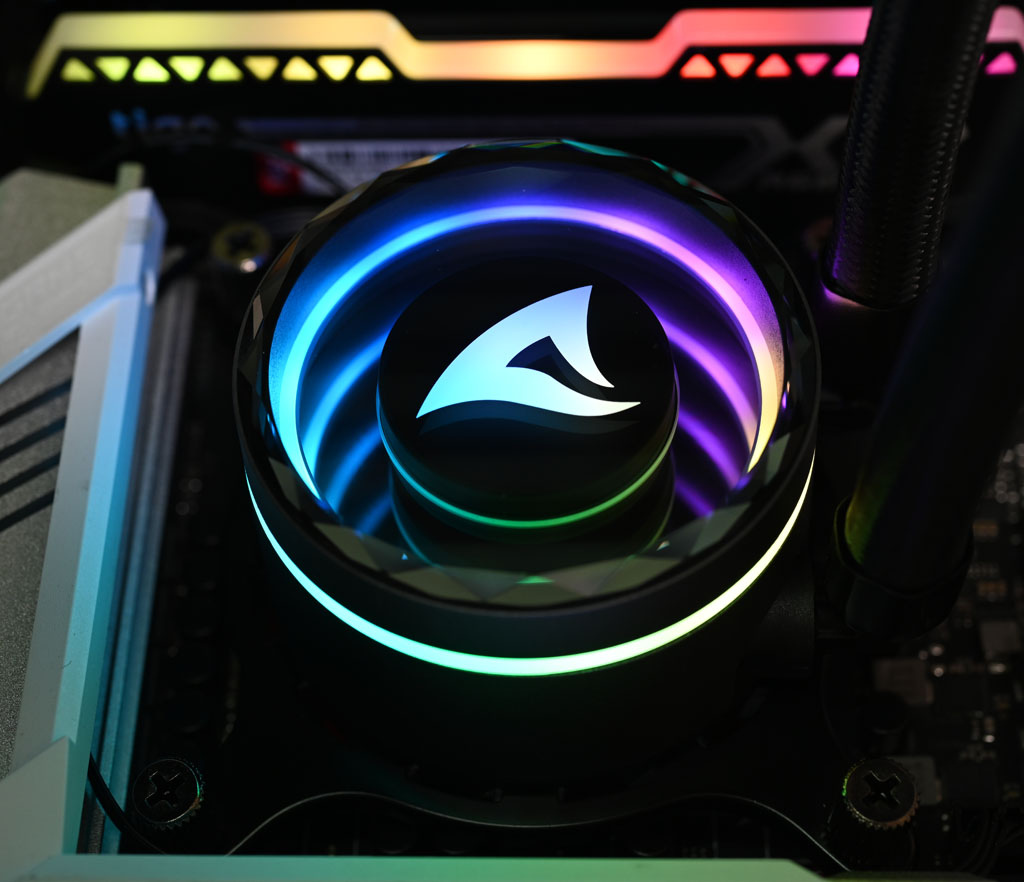

▼水冷頭燈光效果示意圖

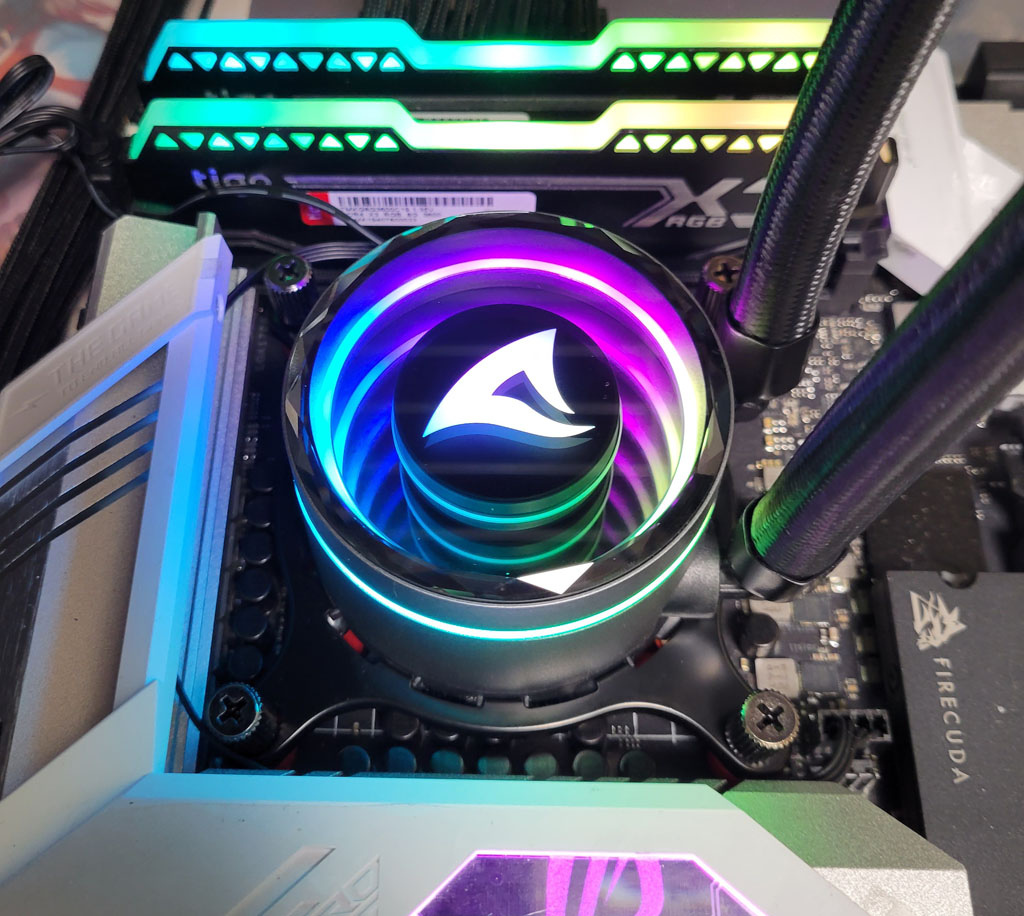

▼水冷頭燈光效果示意圖

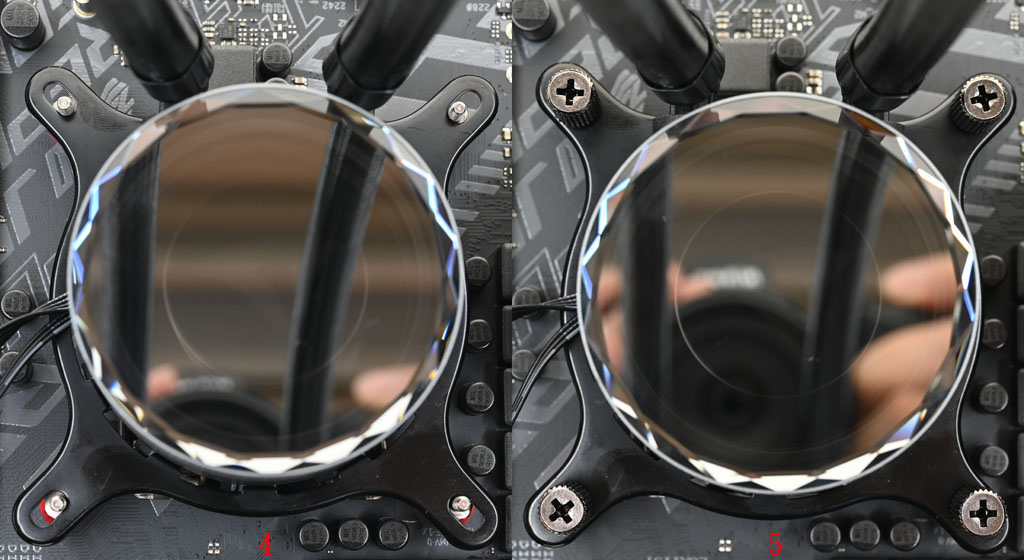

▼水冷頭頂蓋具備12段角度可調(每段30度)，可依照安裝角度及使用者喜好調整顯示方向

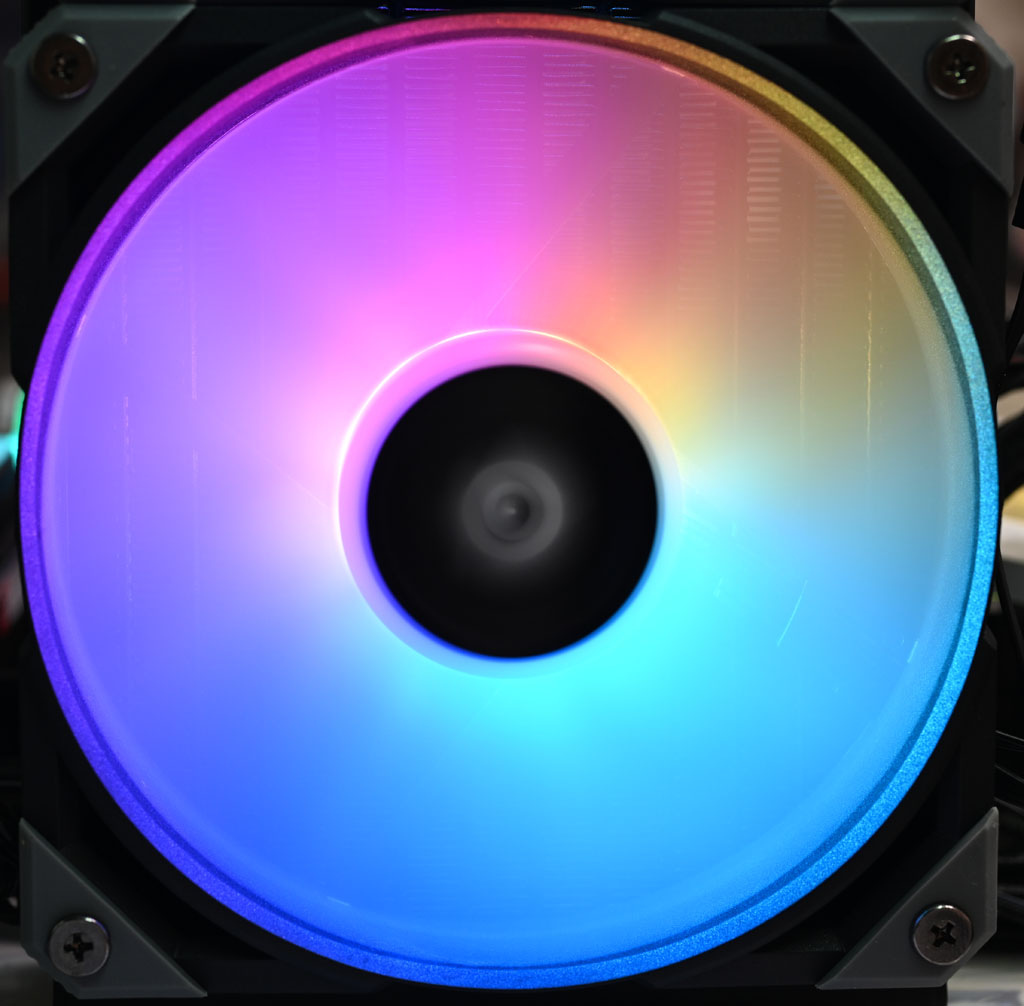

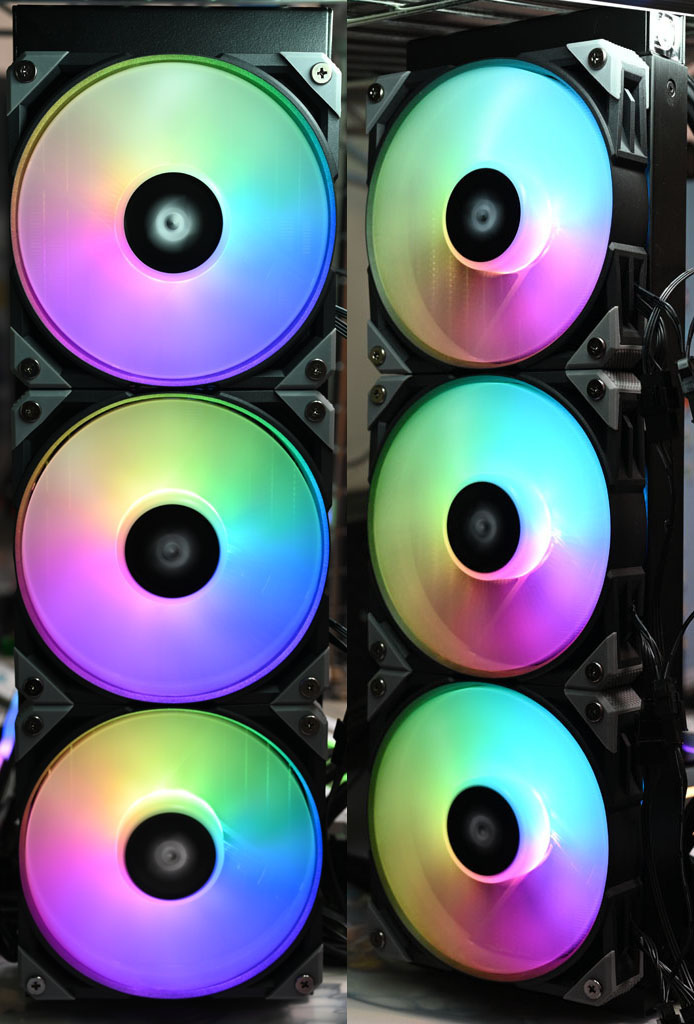

▼幻彩RGB PWM風扇燈光效果示意圖
▼幻彩RGB PWM風扇燈光效果示意圖
▼水冷頭及幻彩RGB PWM風扇燈光動態影片
以下進行上機測試，LGA1700測試平台配置如下：
主機板：ASUS ROG STRIX Z690-A GAMING WIFI D4
處理器：INTEL CORE i7-12700K
處理器扣具：THERMALRIGHT LGA17XX-BCF改裝扣具
記憶體：tigo X3 DDR4-3600 8GB * 2
作業系統碟：Seagate FireCuda 530 1TB散熱片版
電源供應器：MSI MEG Ai1300P PCIE5 1300W
CPU風扇溫控模式採用主機板預設值(Standard)，幫浦4pin連接主機板AIO插針並設為全速運轉

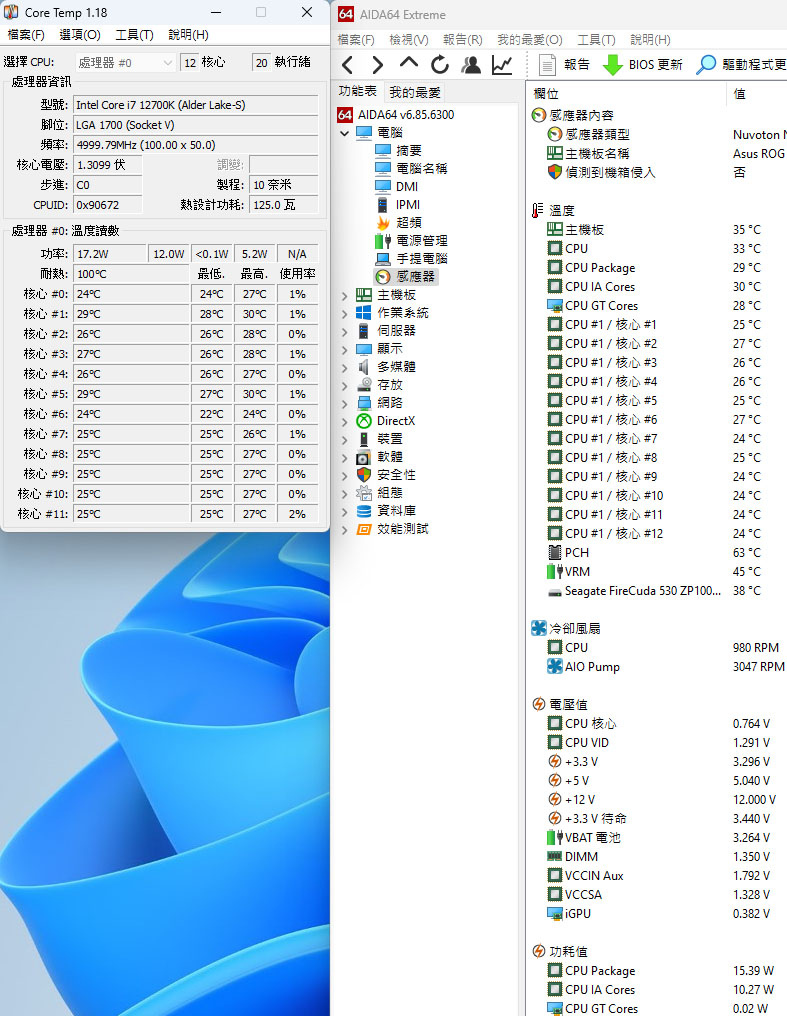

▼待機的CORE TEMP及AIDA64感測器畫面

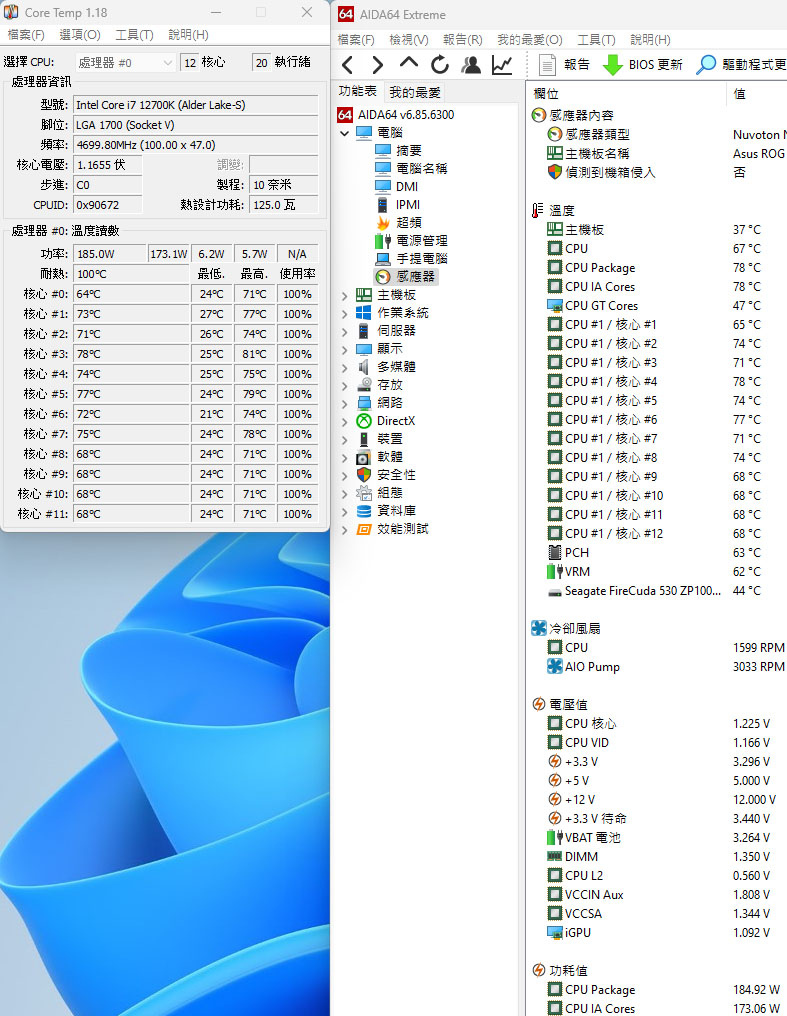

▼高負載30分鐘的CORE TEMP及AIDA64感測器畫面

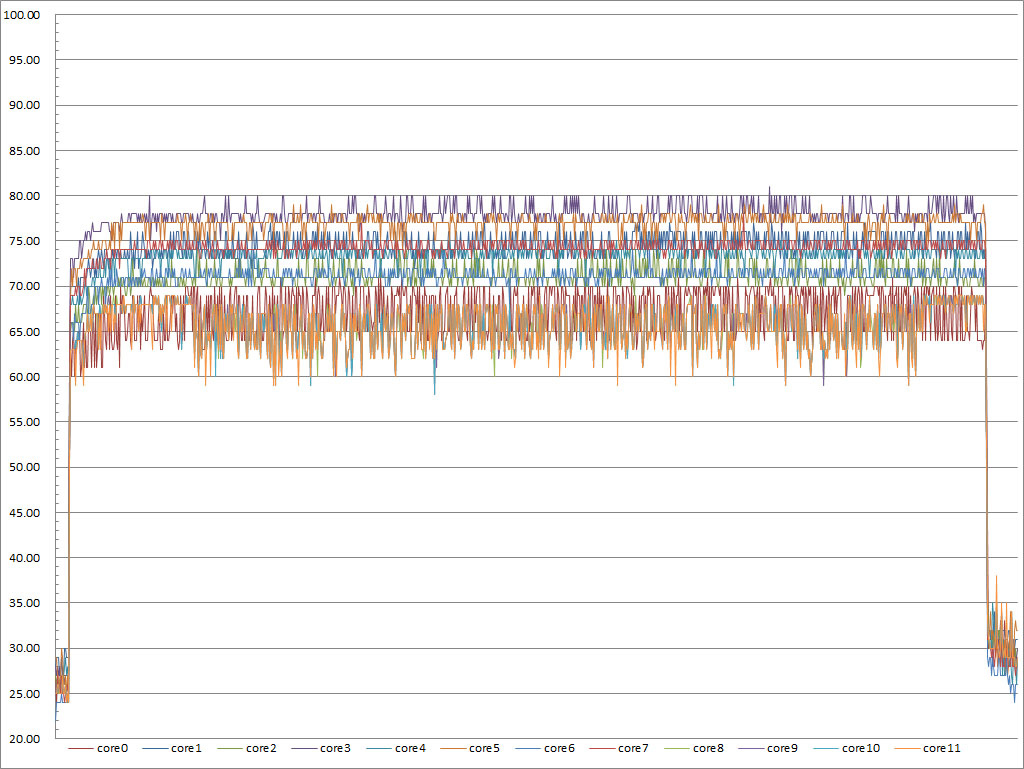

▼高負載30分鐘的CORE TEMP溫度記錄圖
▼運作聲音(攝影相機離風扇葉片30公分，噪音計麥克風放在風扇外框邊緣處，影片前11秒待機，12秒開始高負載運作)
結論：
Sharkoon S90 RGB一體式水冷散熱器支援支援Intel LGA1700/1200/115x/20xx/1366及AMD TR4/TRX4/AM5/AM4/AM3(+)/AM2(+)/FM2/FM1平台，銅製處理器接觸面搭配高品質DOWSIL散熱膏，可有效帶走CPU熱量，水冷管路外面包覆編織網，全鋁合金材質360mm水冷散熱排內波浪鰭片的兩端接觸面積增大，提高熱傳導效率，搭配3顆外框螺絲孔處有包覆式防震膠墊的幻彩RGB PWM風扇帶動氣流，有效降低冷卻液溫度，提升散熱能力，風扇採用菊鏈串接設計，簡化線路，整線容易。水冷頭頂部鑽石切割造型鏡面面板的內部有無限反射鏡、發光標誌及光環，搭配風扇塑造出獨特燈光藝術效果，除了水冷頭可在托架上調整12段固定方向外，頂蓋亦具備12段角度可調，可依照安裝角度及使用者喜好調整顯示方向
報告完畢，謝謝收看
