CableMod 90度12VHPWR轉接頭特色：
●薄型化設計，僅凸出顯示卡頂部21mm，適合顯示卡與機殼側板之間空間有限的安裝場合
●插入顯示卡12VHPWR接頭並將電源線方向轉換90度，讓線材接頭端不被強制彎曲
●採用2oz電路板，額外加裝銅片及使用導熱墊將熱量傳導至鋁製外殼，協助散熱
●提供A/B款式選擇，對應不同廠牌型號顯示卡12VHPWR插座方向(參閱相容顯示卡說明)
CableMod 12VHPWR 90 Degree Angled Adapter(A款)相容顯示卡：
AORUS 4090/4080/4070 Ti MASTER
ASUS Strix 4090/4080(散熱器面)
ASUS TUF 4090/4080/4070 Ti(散熱器面)
EK Quantum Vector2 RTX 4090 FE(without active backplate)
EK Quantum Vector2 Strix/TUF RTX 4090(散熱器面)
GIGABYTE 4090/4080/4070 Ti Gaming OC
GIGABYTE 4090/4080/4070 Ti WINDFORCE
HEATKILLER V PRO RTX 4090
Inno3D 4090 ICHILL X3
MSI Gaming X Trio 4090/4080/4070 Ti
MSI Suprim 4090/4080/4070 Ti
MSI Suprim Liquid X 4090/4080/4070 Ti
MSI Suprim X 4090/4080/4070 Ti
NVIDIA 4090/4080 FE
PNY 4090 OC XLR8 Gaming Verto EPIC-X RGB TF

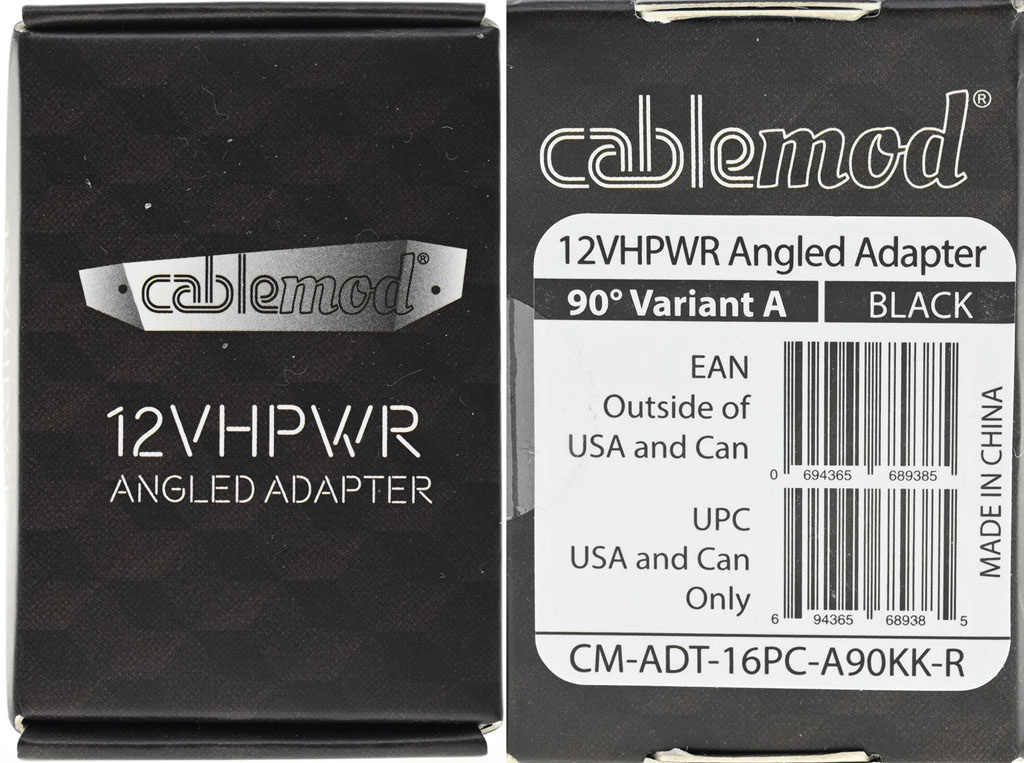

▼外盒正面有商標及產品名稱。外盒背面有商標、完整產品名稱、條碼、產地(中國)、型號

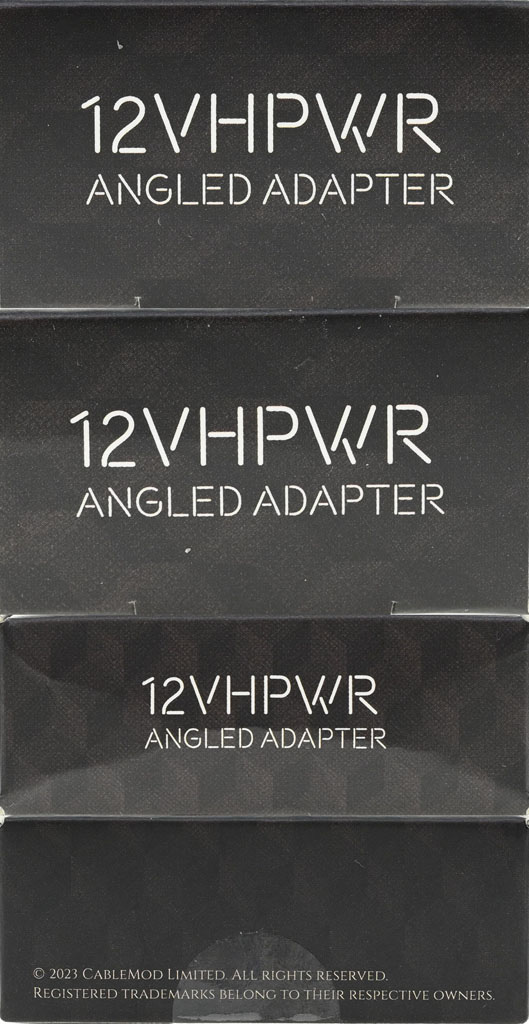

▼外盒上/下/左側面有產品名稱。外盒右側面有版權聲明

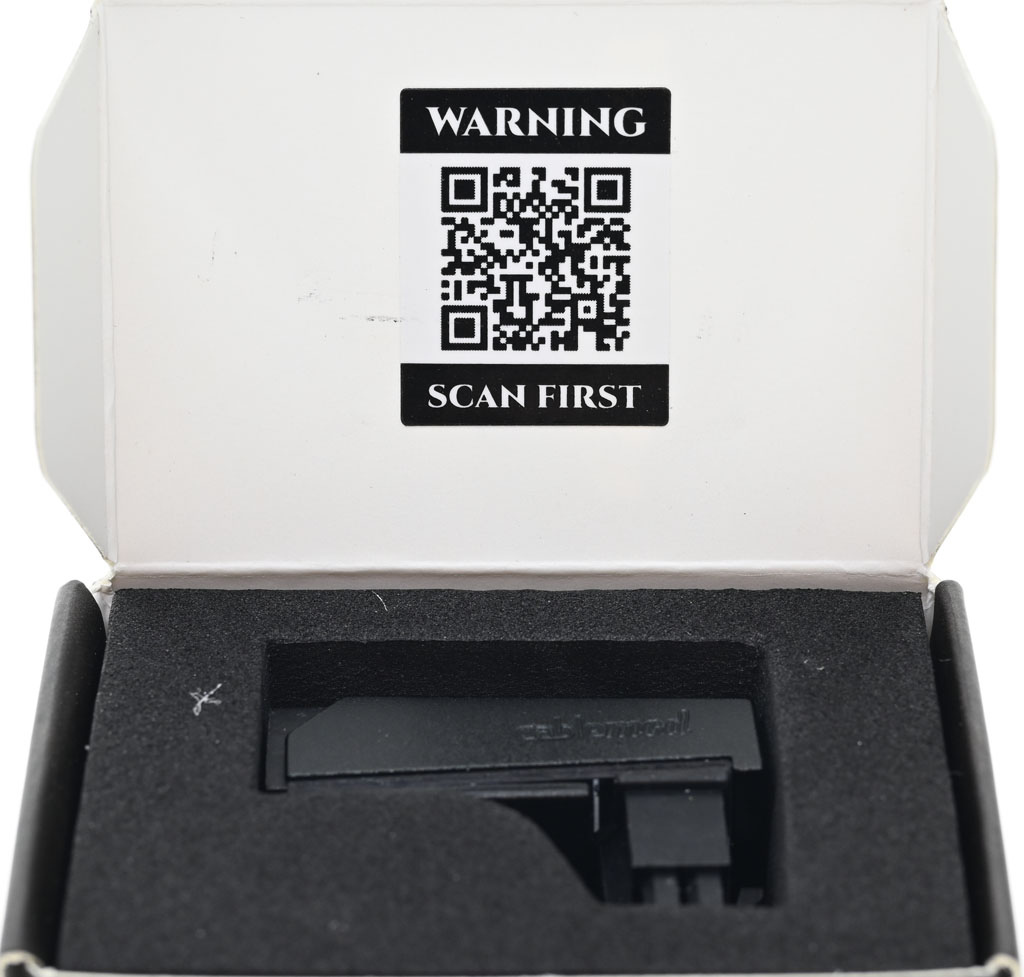

▼打開外盒，上面有”警告，先掃描此QR碼”貼紙，轉接頭本體裝在緩衝泡棉開口內

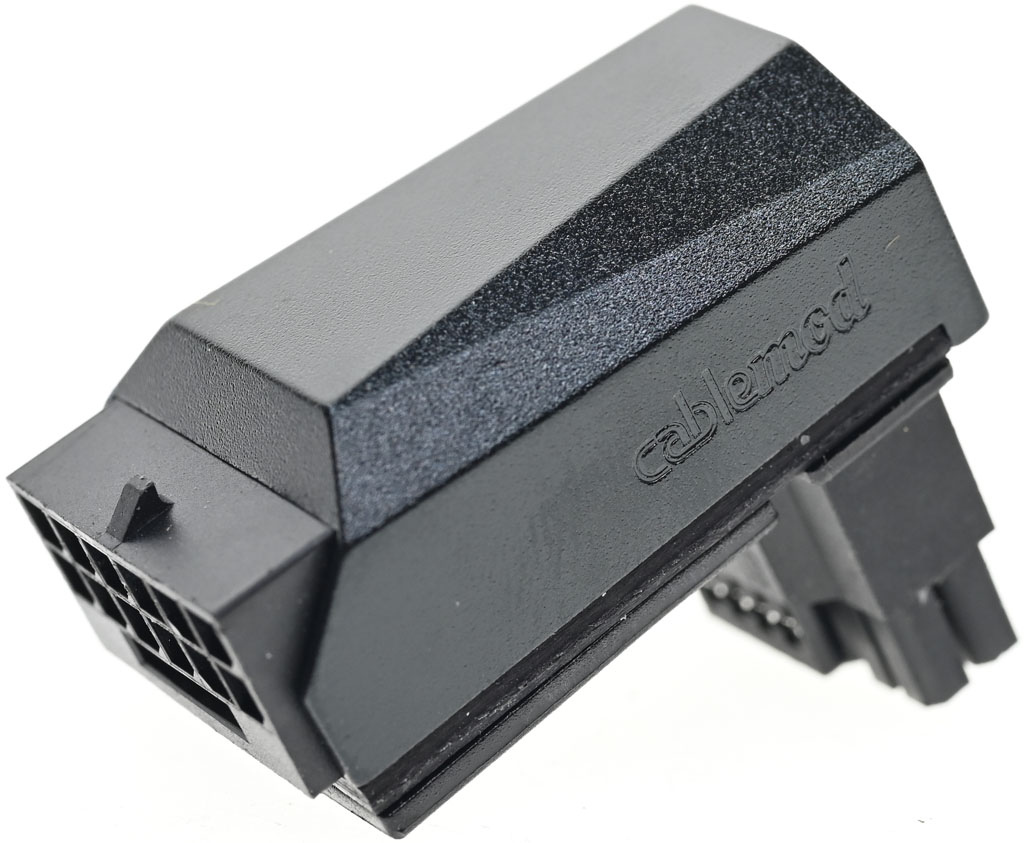

▼CableMod 90度12VHPWR轉接頭(A款)外觀，黑色鋁製外殼上面有商標

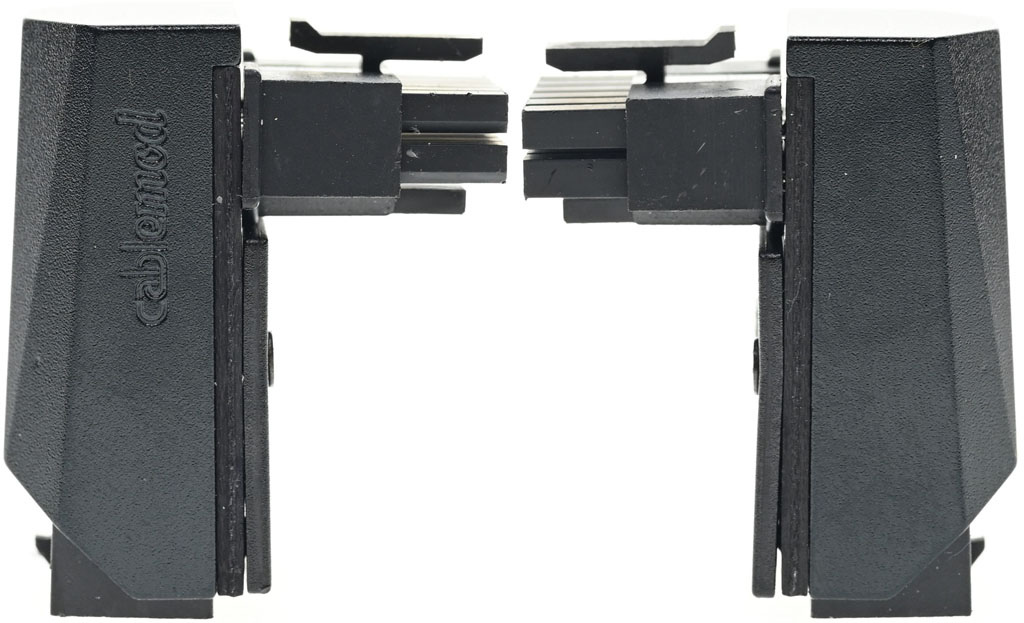

▼CableMod 90度12VHPWR轉接頭(A款)左/右側面

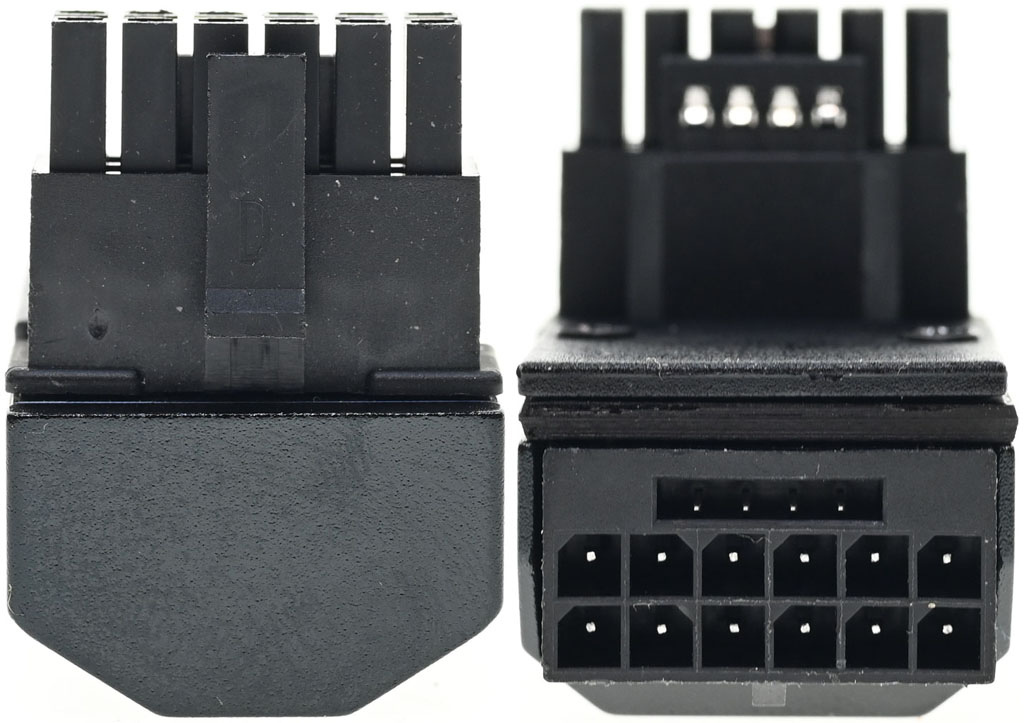

▼CableMod 90度12VHPWR轉接頭(A款)上/下側面

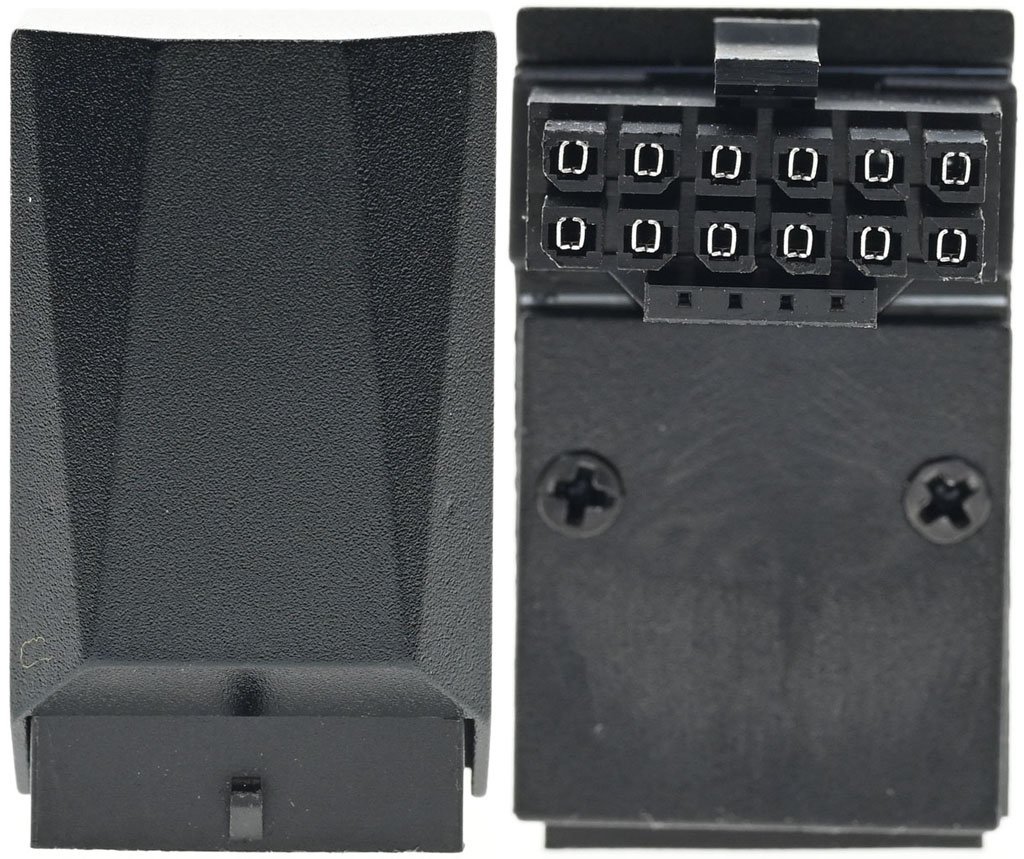

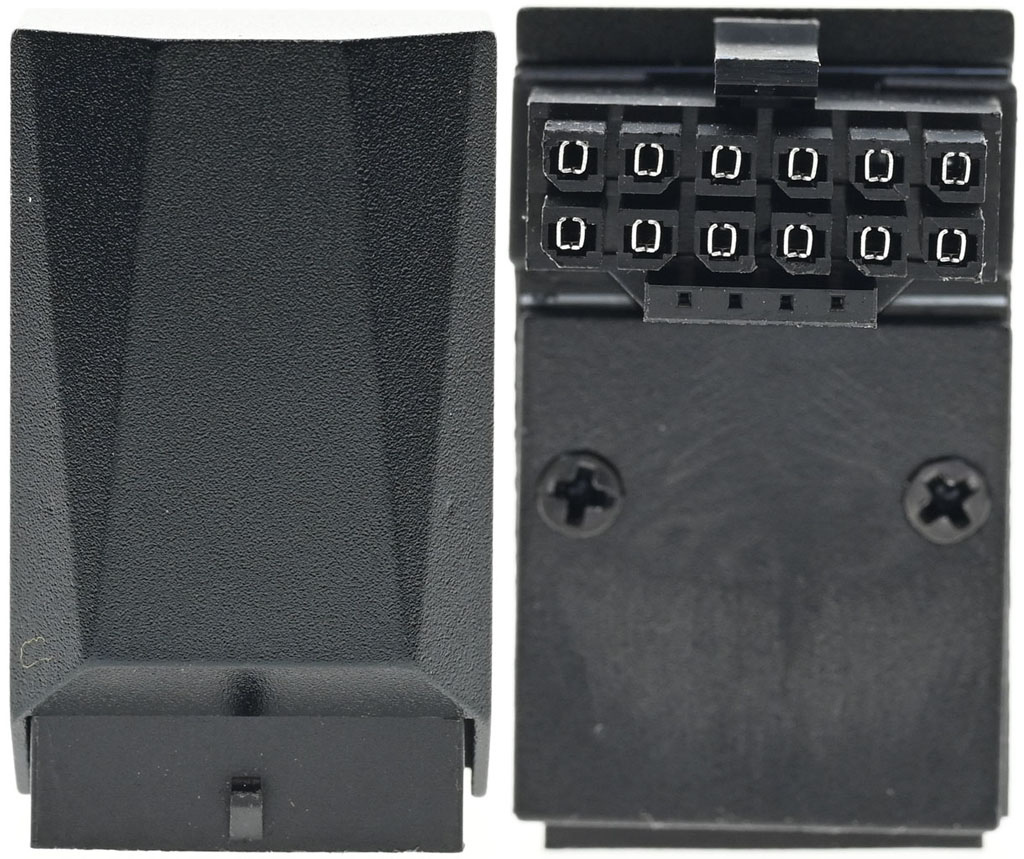

▼CableMod 90度12VHPWR轉接頭(A款)頂部(左)及底部(右)，2顆螺絲固定塑膠背蓋及鋁製外殼

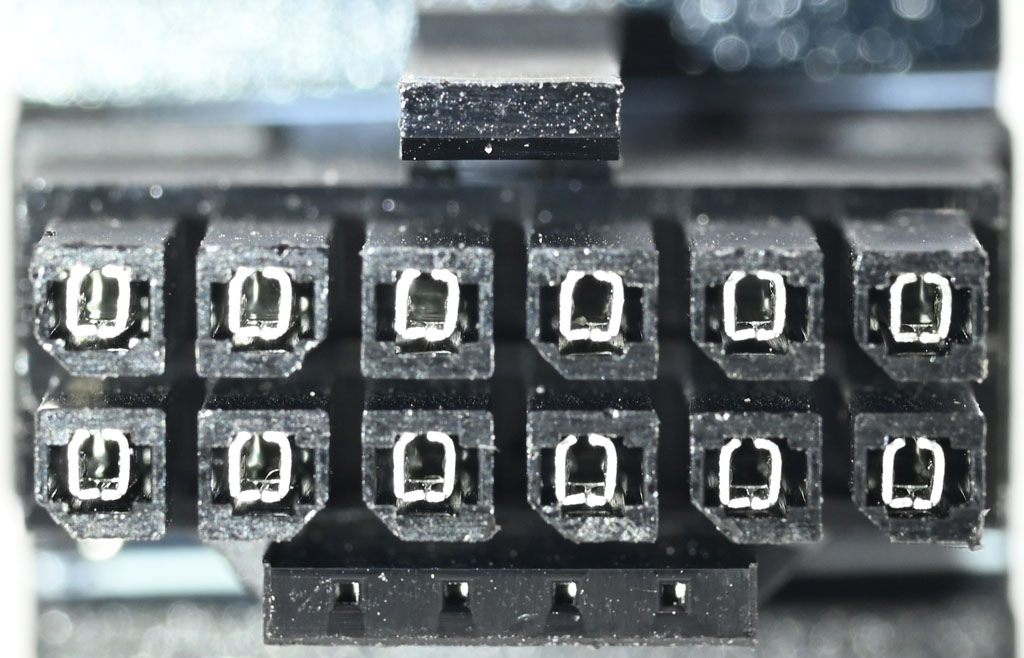

▼連接顯示卡的12VHPWR插頭近照

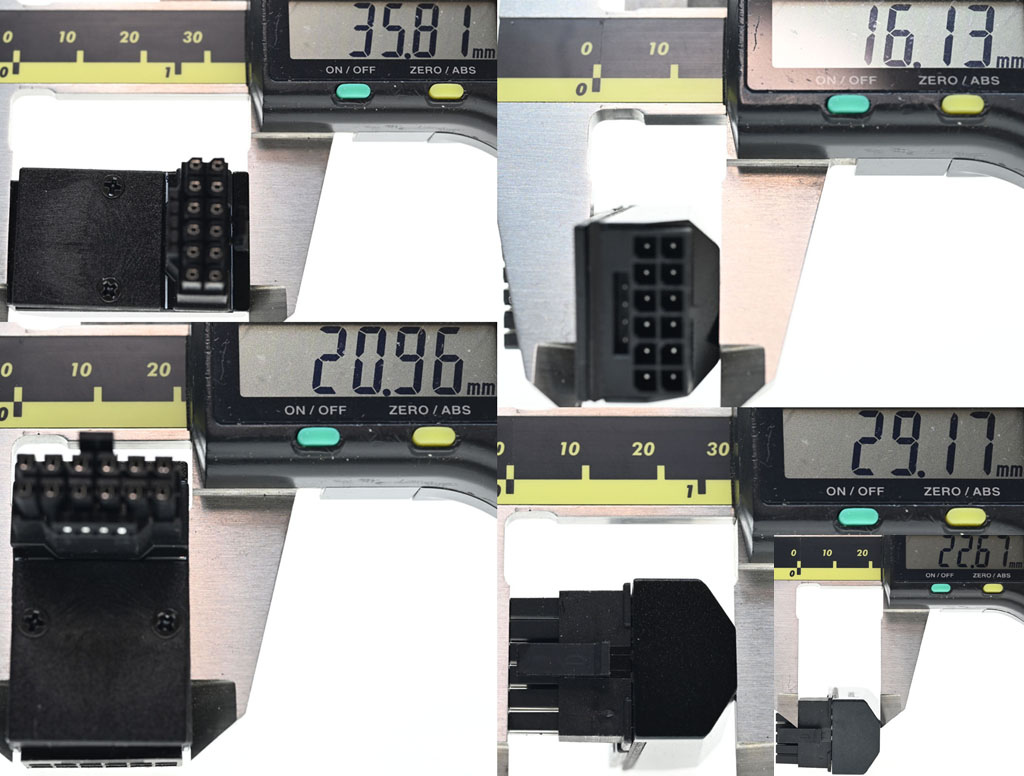

▼CableMod 90度12VHPWR轉接頭(A款)尺寸為35.8x21x16.1mm，含插頭厚度29.2mm(不含插入部分22.7mm)

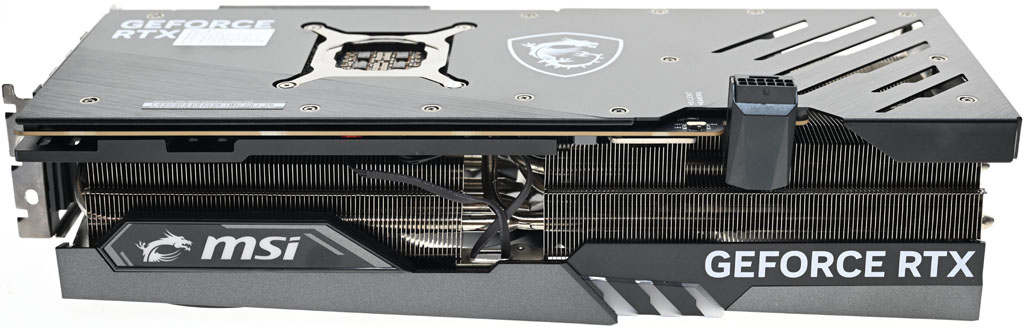

▼CableMod 90度12VHPWR轉接頭(A款)實際安裝在MSI GEFORCE RTX 4090 GAMING X TRIO上

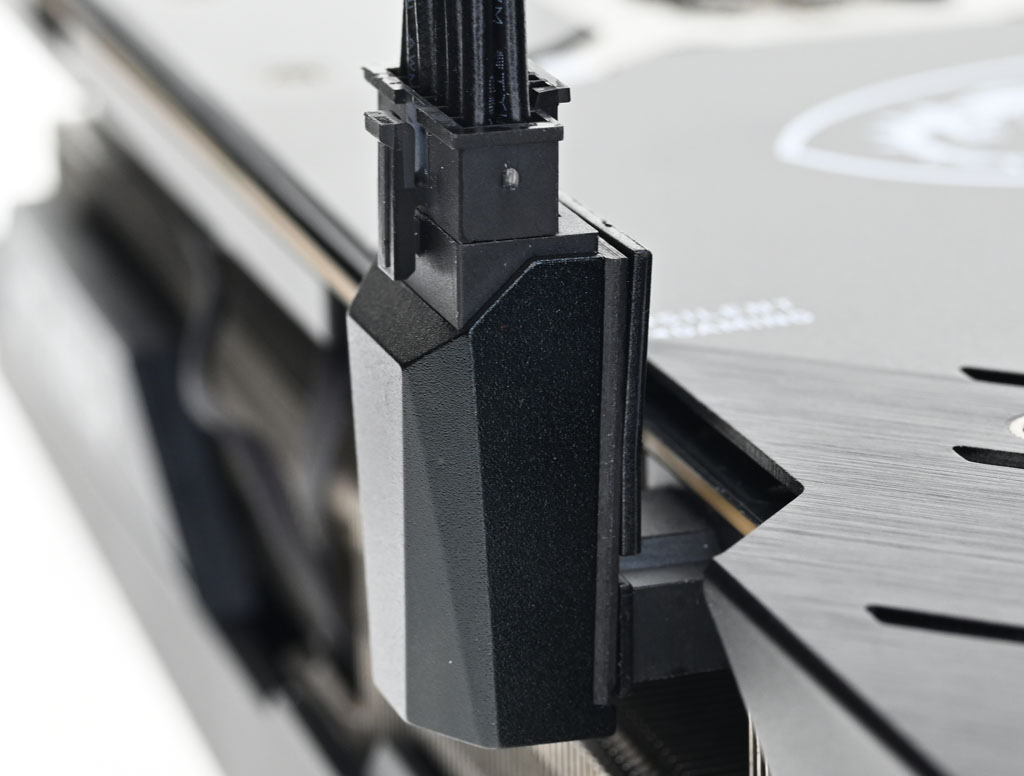

▼CableMod 90度12VHPWR轉接頭將電源線路往上轉向90度

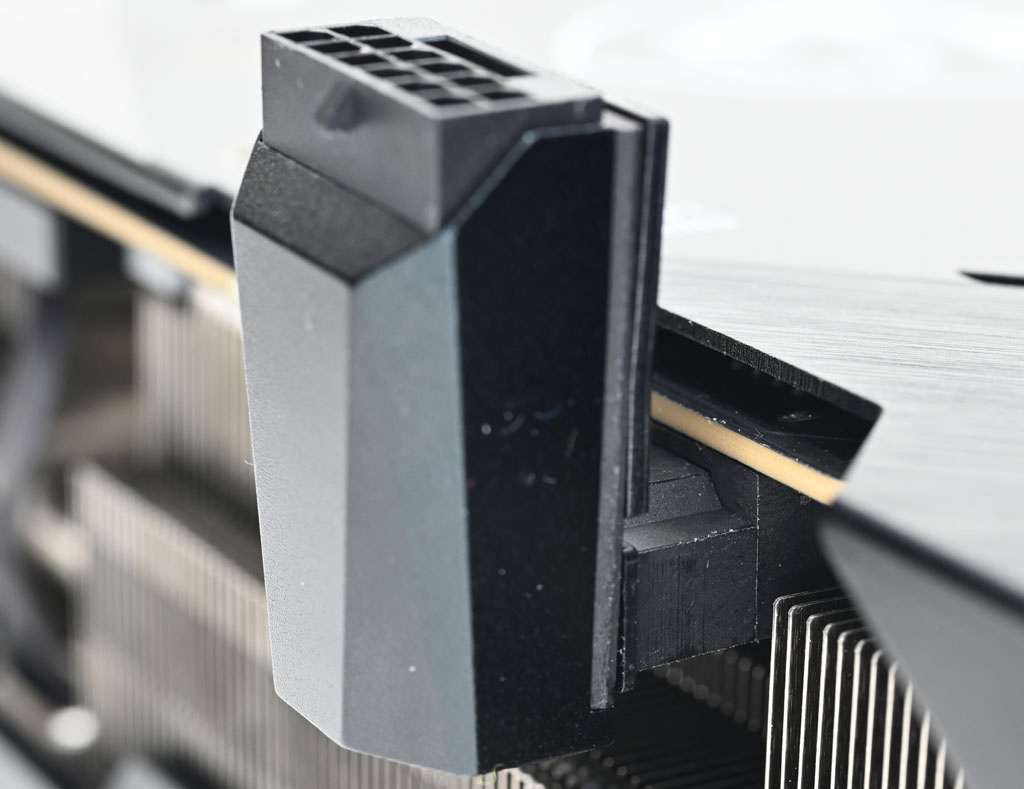

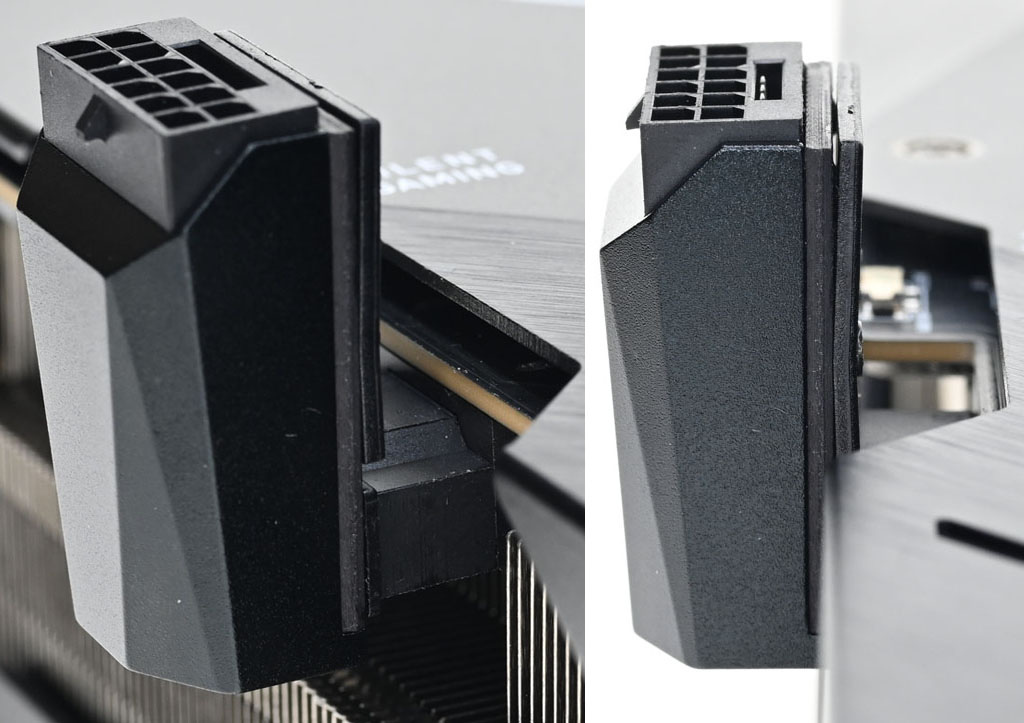

▼CableMod 90度12VHPWR轉接頭插頭與顯示卡12VHPWR插座密合狀況

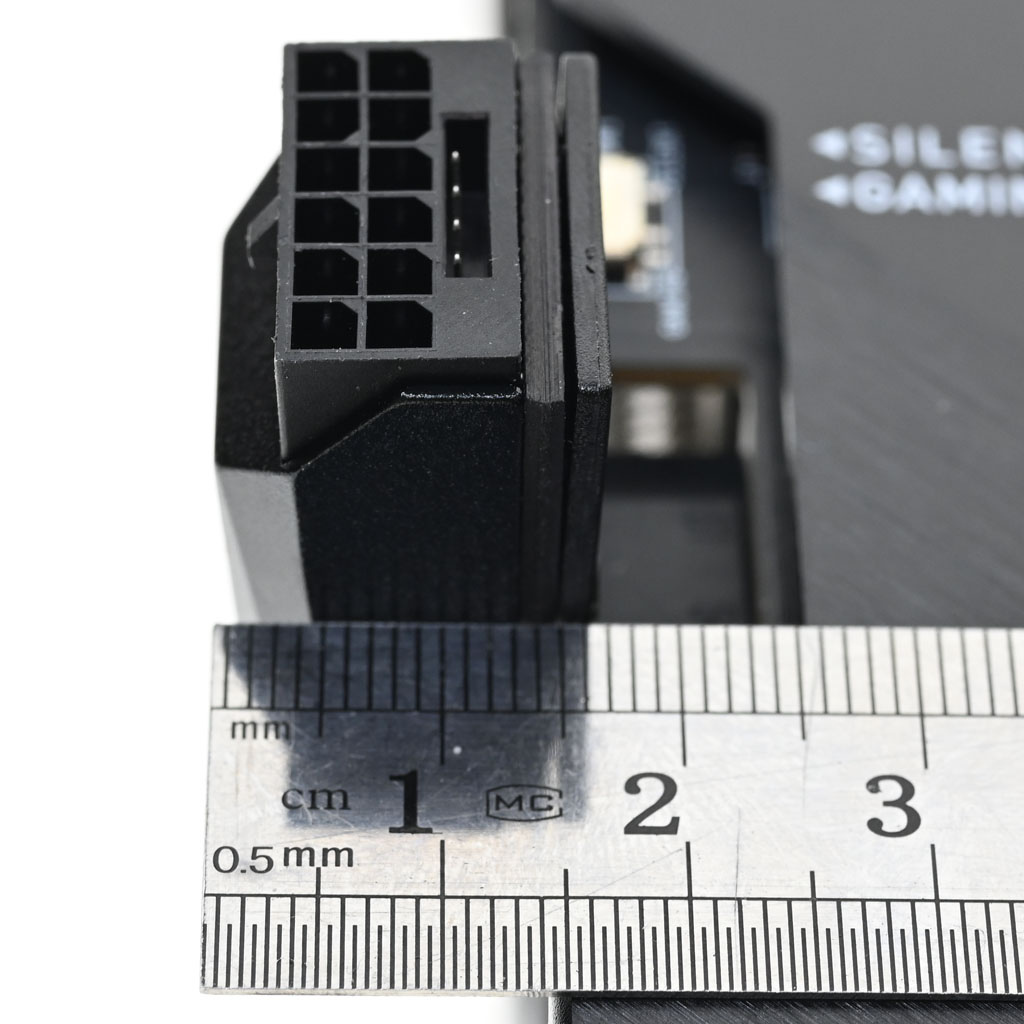

▼搭配MSI GEFORCE RTX 4090 GAMING X TRIO時，轉接頭凸出顯示卡頂端15mm(實際凸出高度會受到顯示卡12VHPWR插座配置影響)

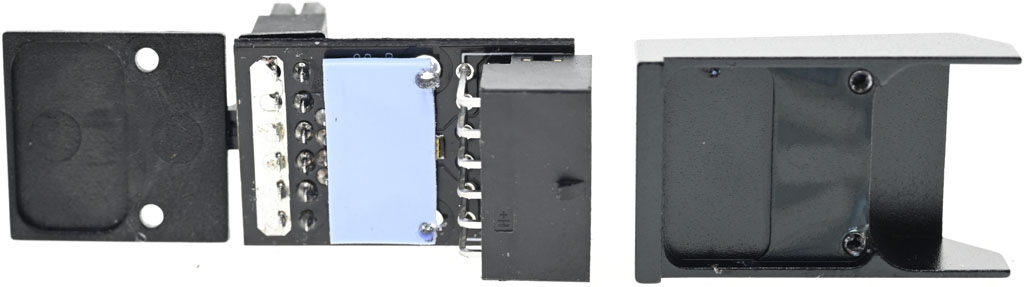

▼CableMod 90度12VHPWR轉接頭內部結構，電路板貼上導熱墊，接觸鋁製外殼內部，左側的塑膠背蓋用來蓋住電路板背面焊點
▼電路板導熱墊下用來增強載流及散熱的3支銅片

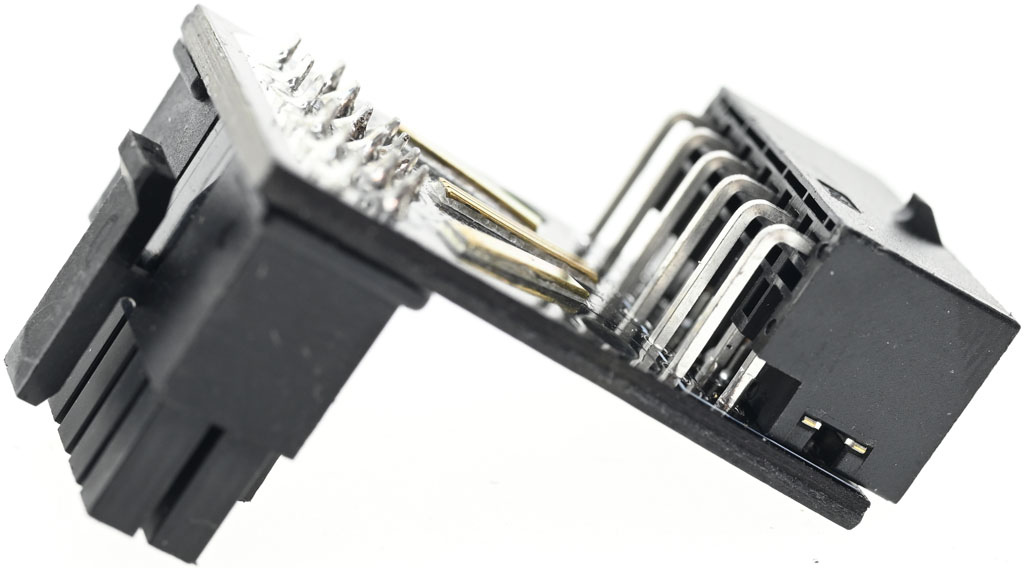

▼轉接頭輸入端使用90度12VHPWR插座

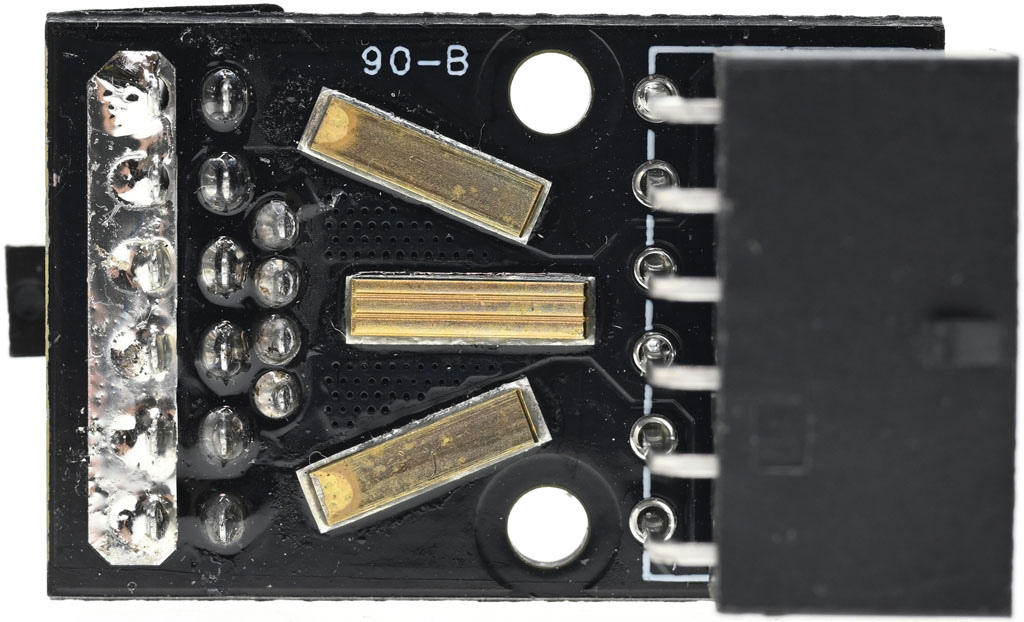

▼電路板背面的90度12VHPWR插座焊點
接下來是上機測試，測試平台配置如下：
主機板：ASUS ROG MAXIMUS Z790 HERO
處理器：INTEL CORE i9-13900K
處理器扣具：THERMALRIGHT LGA17XX-BCF改裝扣具
散熱器：NZXT KRAKEN ELITE 360 RGB一體式水冷散熱器
記憶體：CORSAIR VENGEANCE DDR5-5600MHz CL36 32GB(2x16GB)
作業系統碟：WD SN850 1TB
電源供應器：MSI MEG Ai1300P PCIE5 1300W
熱電耦感溫線碰觸轉接頭的插頭位置，1秒記錄1次溫度，包含測試開始前1分鐘，Furmark測試1小時，測試結束9分鐘，記錄總時間長1小時10分鐘。Furmark測試55分鐘後會拍攝紅外線熱影像。測試平台除水冷排風扇、顯示卡散熱器風扇、電源供應器風扇外，無加裝其他風扇

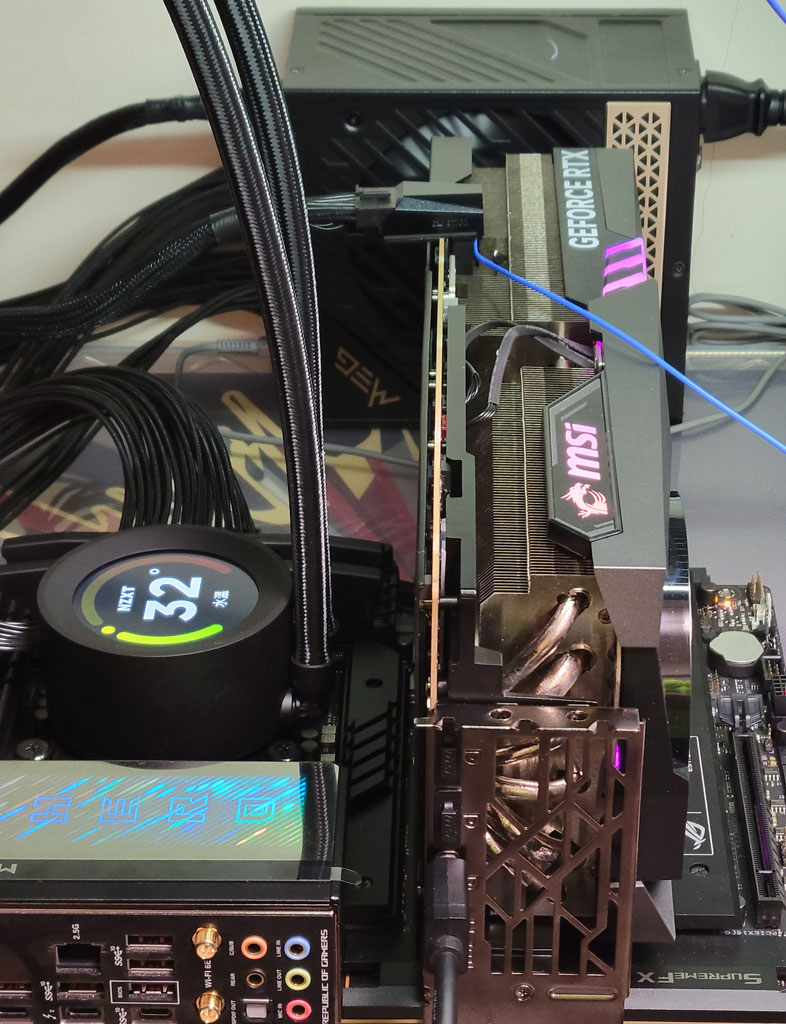

▼測試照片

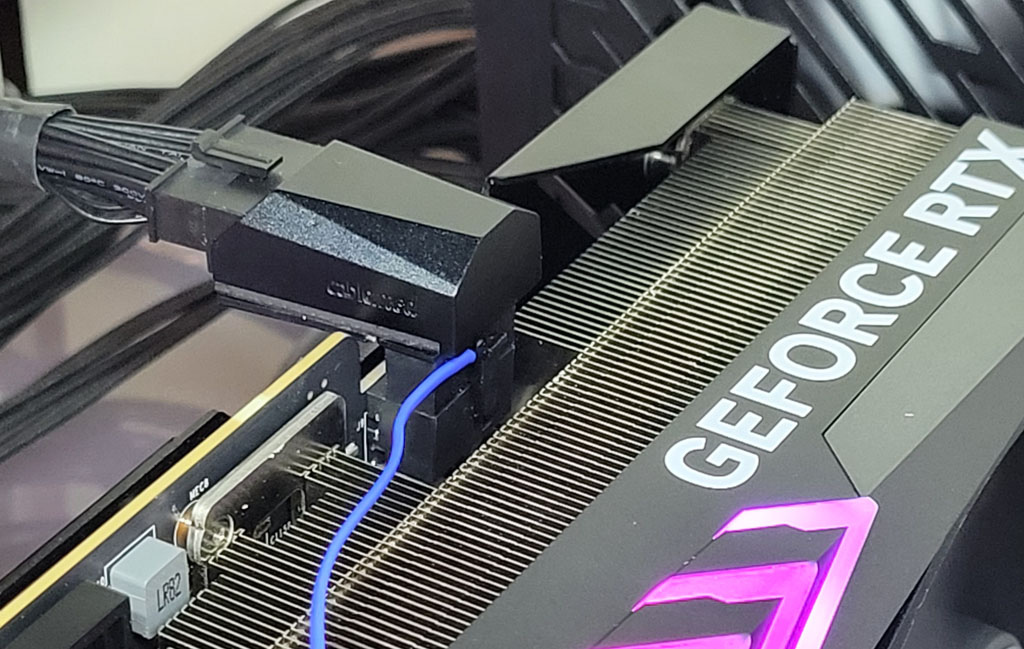

▼熱電耦感溫線接觸轉接頭的插頭位置

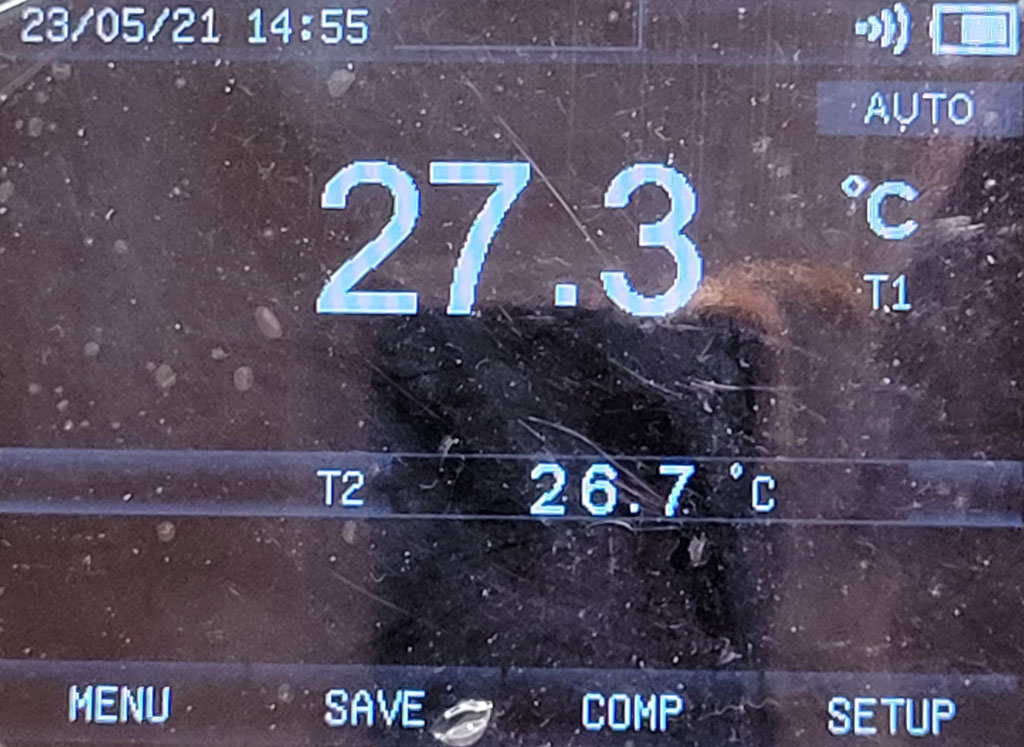

▼開機前插頭溫度(T1)
▼啟動溫度記錄，等待1分鐘，進行Furmark連續1小時測試

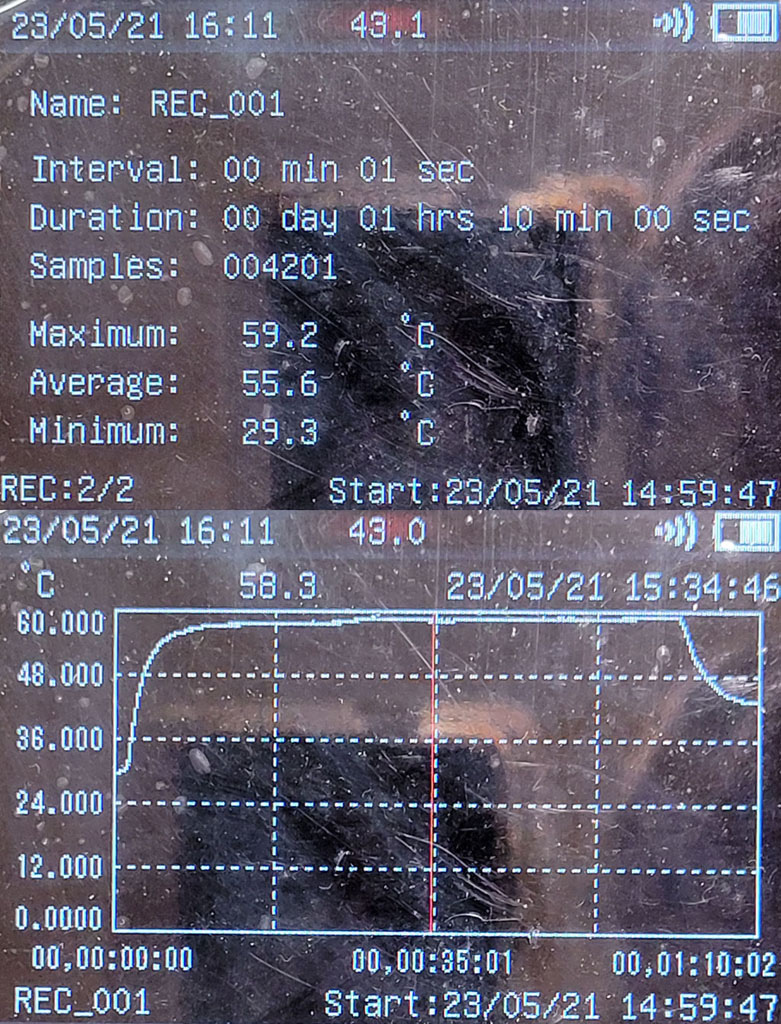

▼1小時10分鐘溫度測量結果，插頭最高溫度59.2℃

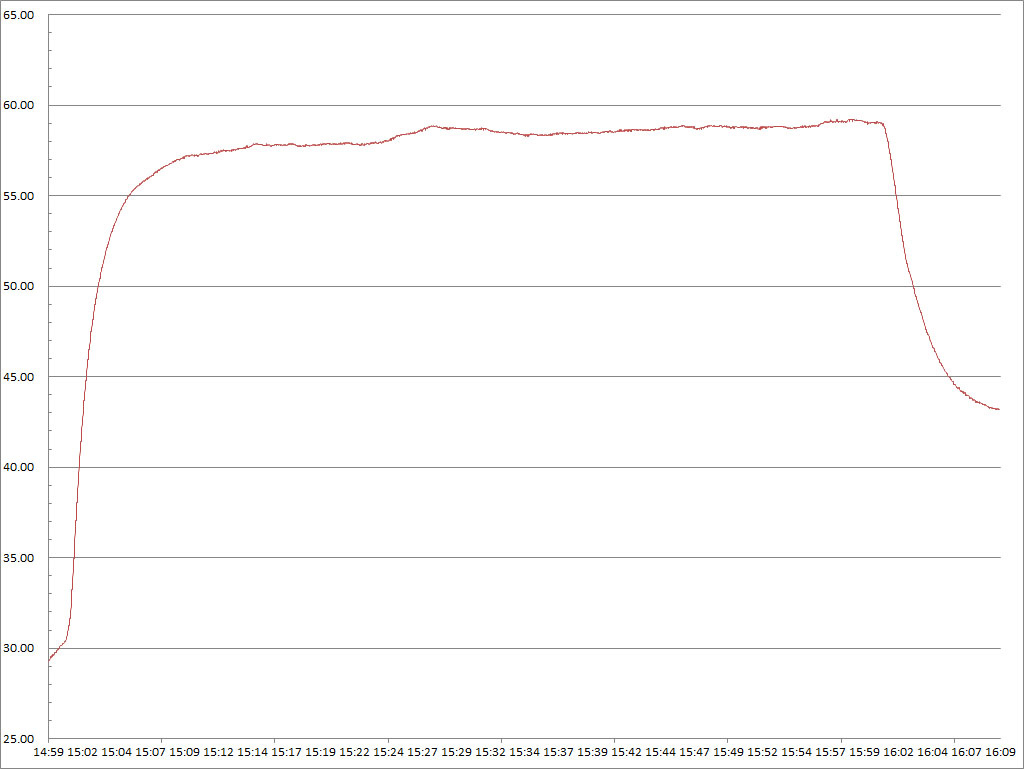

▼溫度記錄曲線

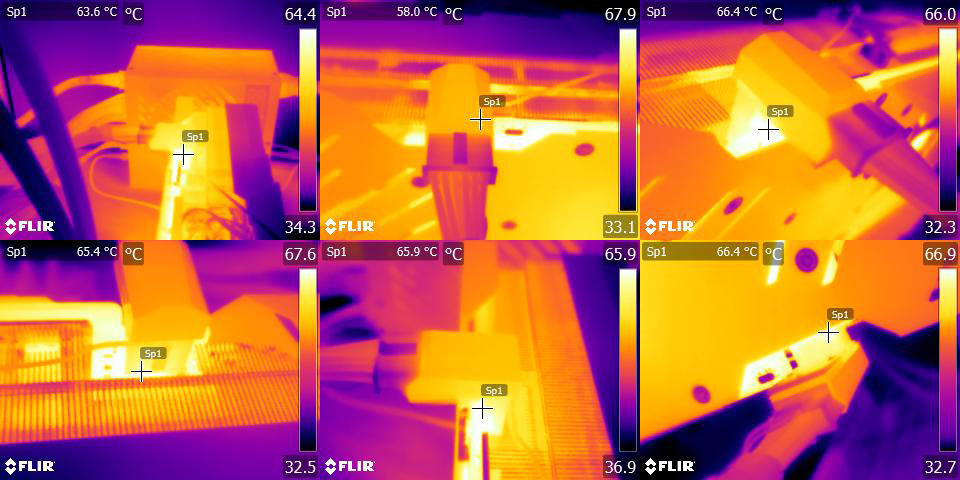

▼測試進行55分鐘後的轉接頭紅外線熱影像圖
心得：
安裝轉接頭後可以將12VHPWR電源線往上轉向90度，能縮小顯示卡頂端走線空間需求，不用彎折接頭端線路，也不用擔心線路會被機殼側板擠壓。紅外線熱影像顯示電源線接頭及轉接頭插座處的溫度雖然比較低，但轉接頭插頭及顯示卡端插座的溫度仍舊較高，部分熱量會從電路板經導熱墊傳導到鋁製外殼，也使外殼溫度提高。另外轉接頭1個售價美金39.9元，在此價格下其做工應有更好的品質
報告完畢，謝謝收看
