be quiet! DARK POWER PRO 13 1300W特色：
●通過80PLUS鈦金認證，典型轉換效率達94%
●陽極處理髮絲紋鋁合金外殼，搭配傘繩編織線模組化線組(除了12VHPWR以外)，並隨附整理用理線梳
●提供2條12VHPWR接頭編織網包覆模組化線材
●提供1個EPS 4+4P接頭及1個EPS 8P接頭
●採用雙TI數位控制器控制半主動整流器(SAR，Semi-Active Rectifier)、交錯式APFC、全橋諧振、12V同步整流，搭配DC-DC轉換3.3V/5V/-12V
●採用be quiet! SILENTWINGS 13.5公分FDB軸承無框式風扇，搭配全網格進氣護網及漏斗狀導流外框，提升進氣流量，提高氣流集中性並減少風切聲，可在一般負載下接近無聲運作
●可切換六路12V標準模式與單路12V超頻模式，同時提供OCP/OVP/UVP/SCP/OPP/OTP保護
●採用全日系105℃電容，加強可靠度及耐用度，並提供10年產品保固
be quiet! DARK POWER PRO 13 1300W輸出接頭數量：
ATX20+4P：1個
EPS 4+4P：1個
EPS 8P：1個
12VHPWR：2個
PCIE 6+2P：6個
SATA：16個
大4P：5個
▼本體純黑色外盒正面左側有產品名稱銀色亮面字體，右側彩色印刷外套正面有80PLUS鈦金認證、產品外觀圖、輸出功率、商標
▼本體純黑色外盒背面左側彩色印刷外套背面有產品名稱、簡介、多國語言”此PC電源供應器的產品資訊”說明及QR碼連結、80PLUS鈦金認證、安規認證、輸入電壓/電流/頻率、各組最大輸出電流/功率、PCIe 5.0相容標示、總輸出功率、Developed in Germany圖示、官方網址。背面右側有商標銀色亮面字體與條碼貼紙
▼本體純黑色外盒彩色印刷外套頂部有產品名稱、輸出功率、商標
▼本體純黑色外盒彩色印刷外套底部有產品名稱、輸出功率、保固憑證貼紙、商標
▼本體全黑色外盒正面有產品名稱及商標銀色亮面字體
▼本體全黑色外盒側面有商標銀色亮面字體

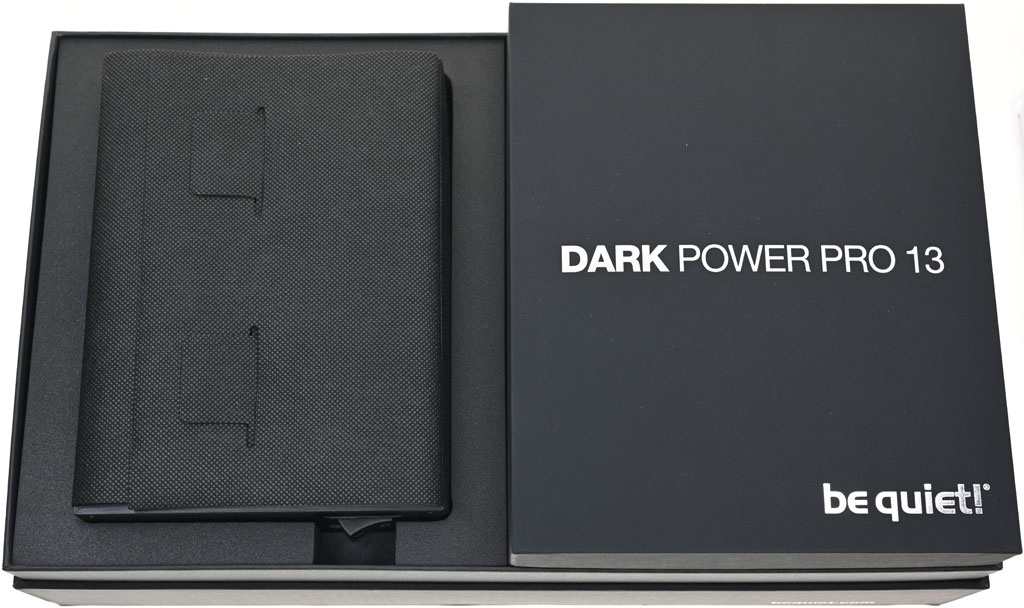

▼打開外盒，左側電源本體外面包覆不織布套，放在防震泡棉中，右側印有名稱及商標銀色亮面字體的是配件盒
▼打開配件盒，最上層是說明書

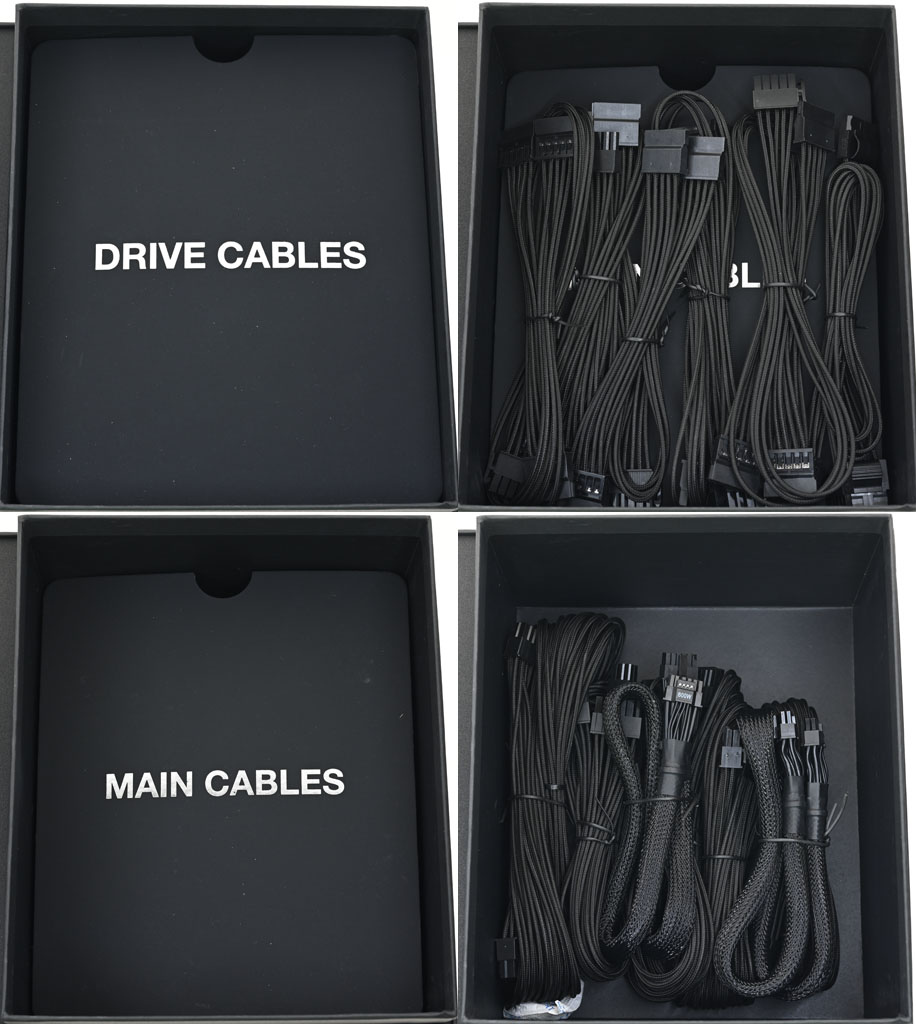

▼配件盒第二層是SATA/大4P模組化線路；配件盒第三層是ATX20+4P、EPS 4+4P、EPS 8P、12VHPWR、PCIE 6+2P模組化線路

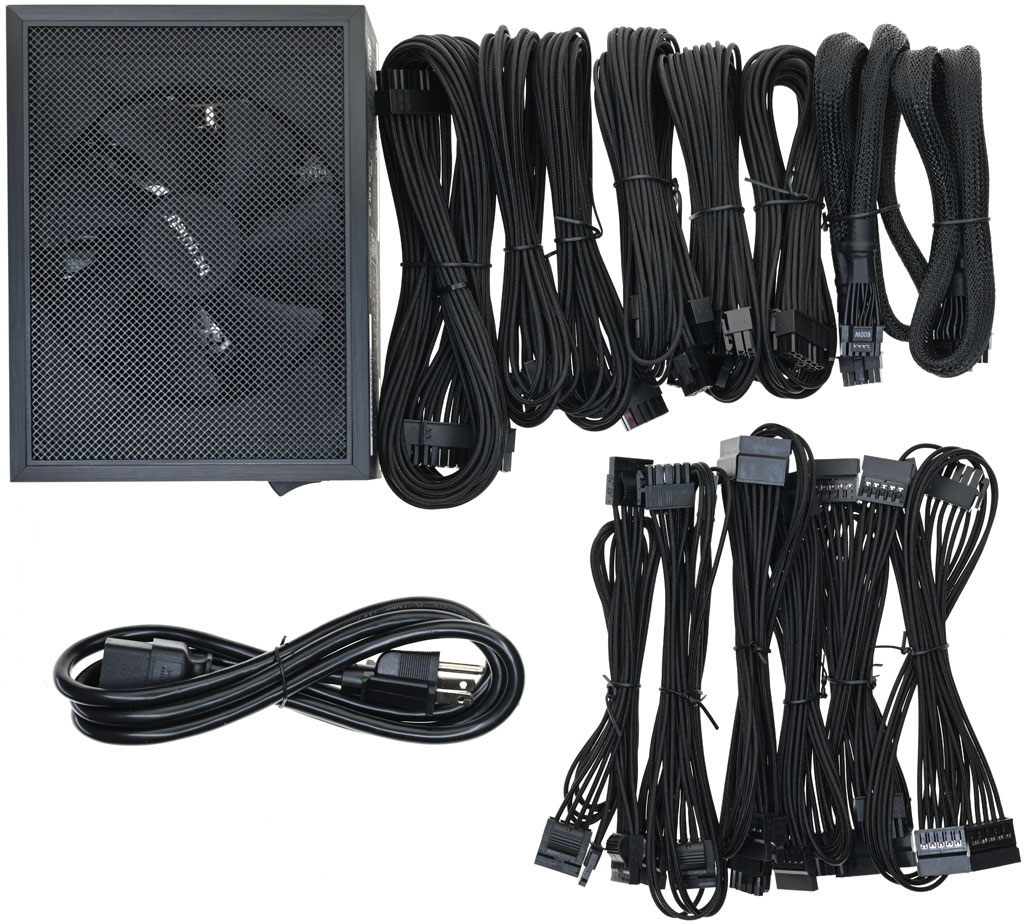

▼取出電源本體、3×2.0mm² 15A交流電源線、模組化線組

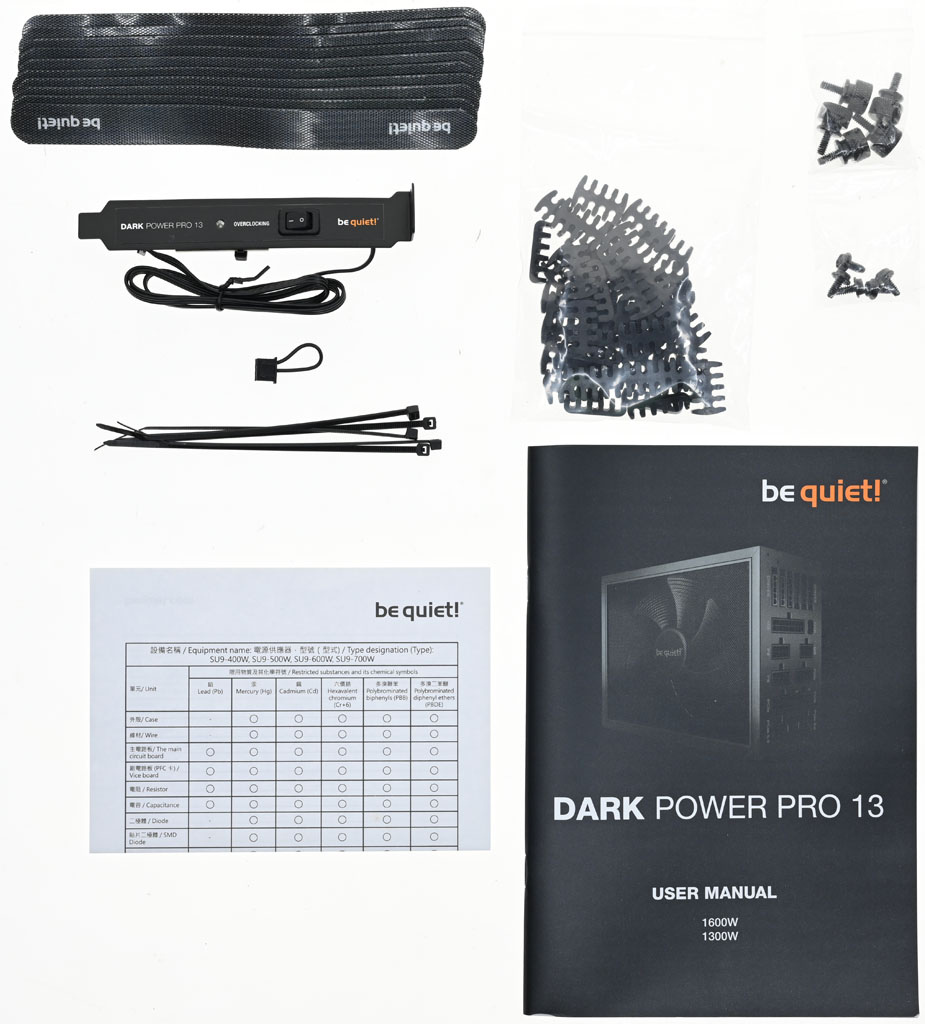

▼配件盒內有印上商標的魔鬼氈整線束帶、輸出模式切換用擴充槽檔板開關、短接跳線、塑膠束帶、理線梳、手轉固定螺絲、十字固定螺絲、限用物質列表、說明書

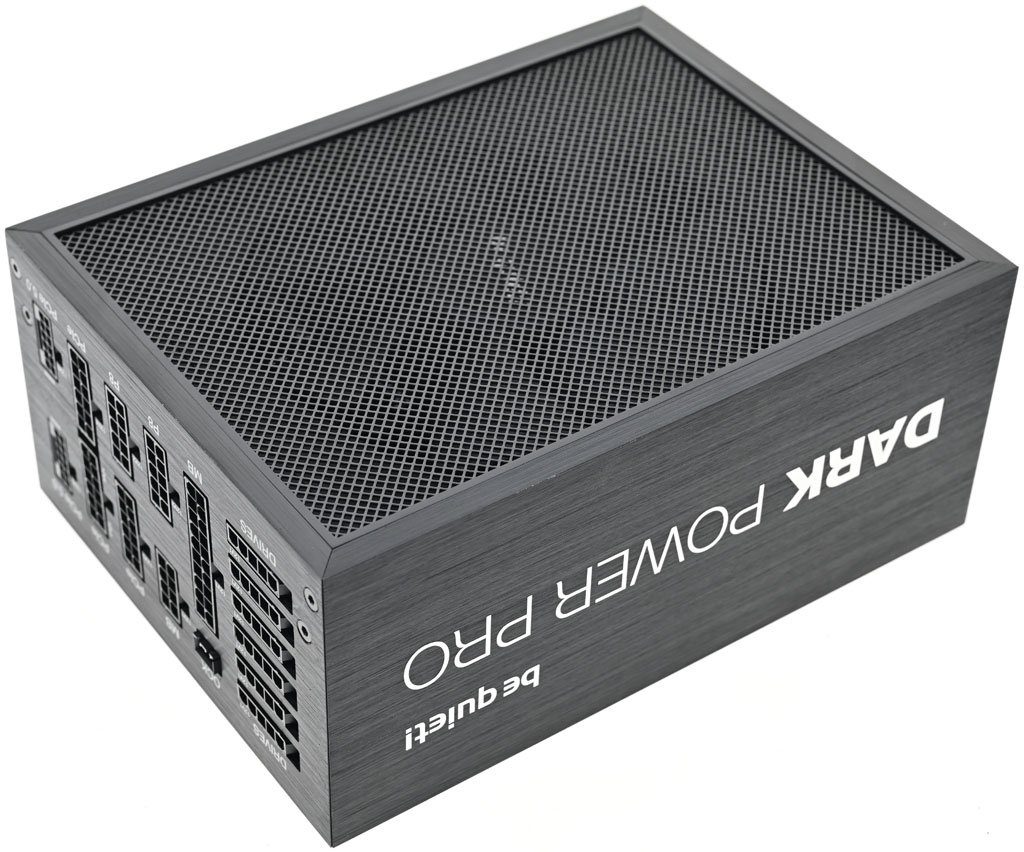

▼進氣口採用整片全網格護網，可提升進氣量，且外觀看不到風扇固定螺絲
▼本體尺寸為150x86x199mm，使用黑色陽極處理髮絲紋鋁合金製作外殼

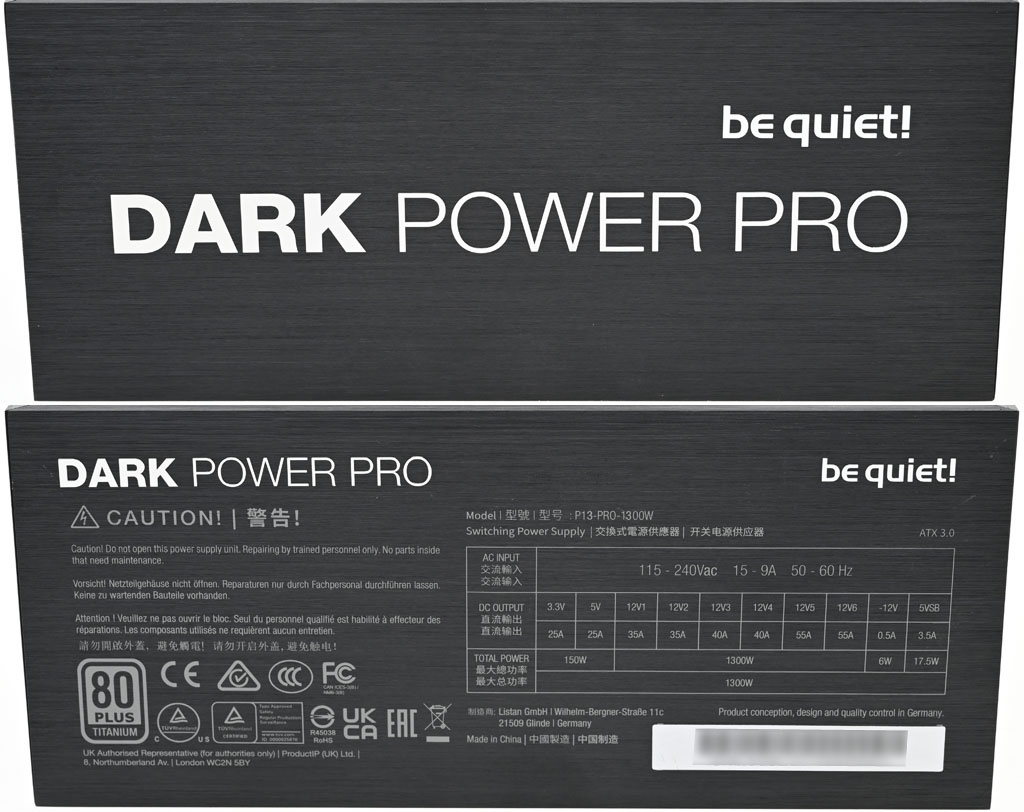

▼電源其中一個側面有商標及產品名稱銀色鏡面字體，另一個側面的商標與產品名稱也是銀色鏡面字體，並直接在外殼上印上警告訊息、80PLUS鈦金認證、安規認證、型號、輸入電壓/電流/頻率、各組最大輸出電流/功率、總輸出功率、產地，並貼上序號條碼

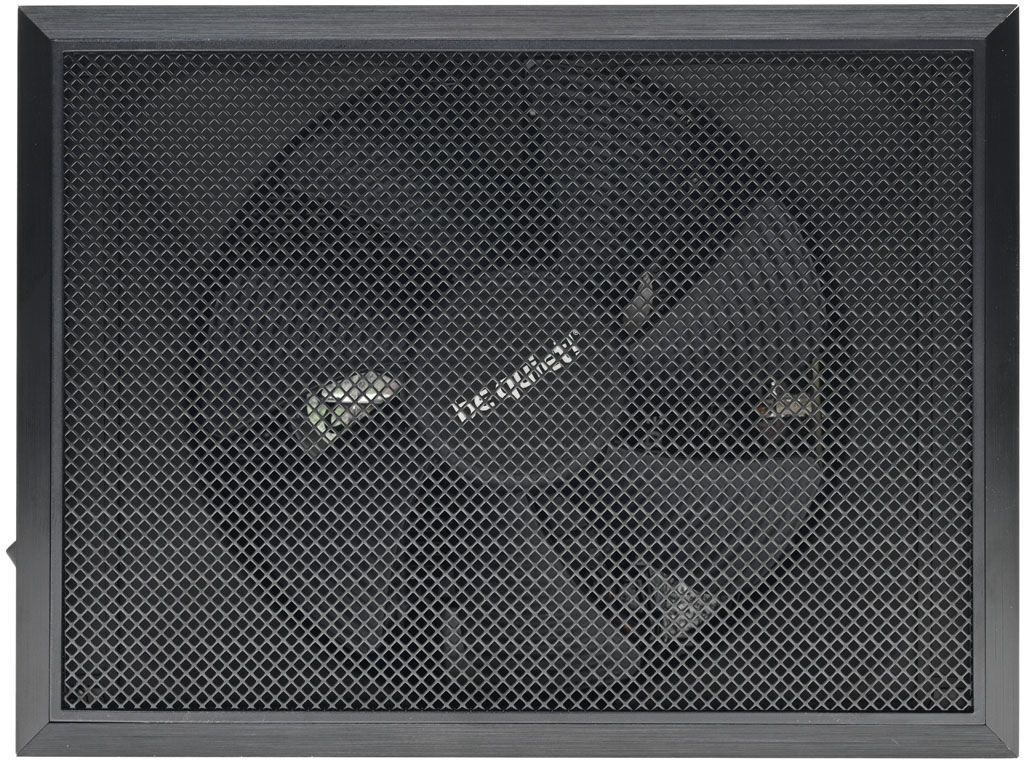

▼散熱風扇進氣口處有整片的方格網狀護網，可隱約看到內部風扇軸心的商標貼紙

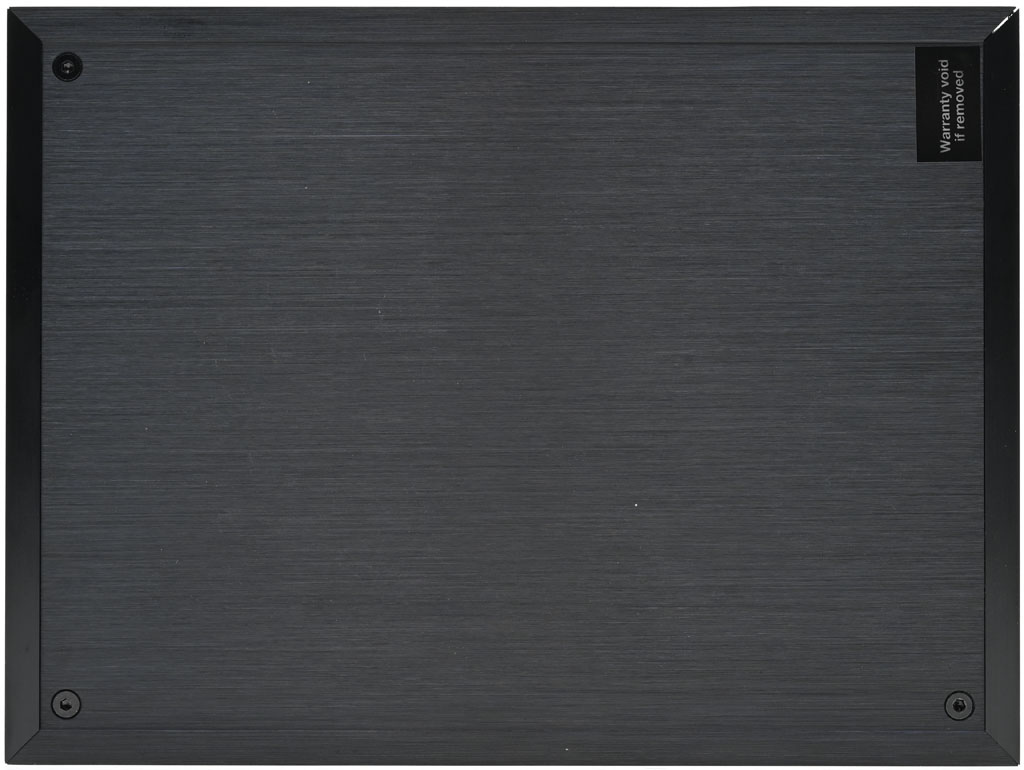

▼本體背面有4個螺絲，其中1個貼上易碎貼紙

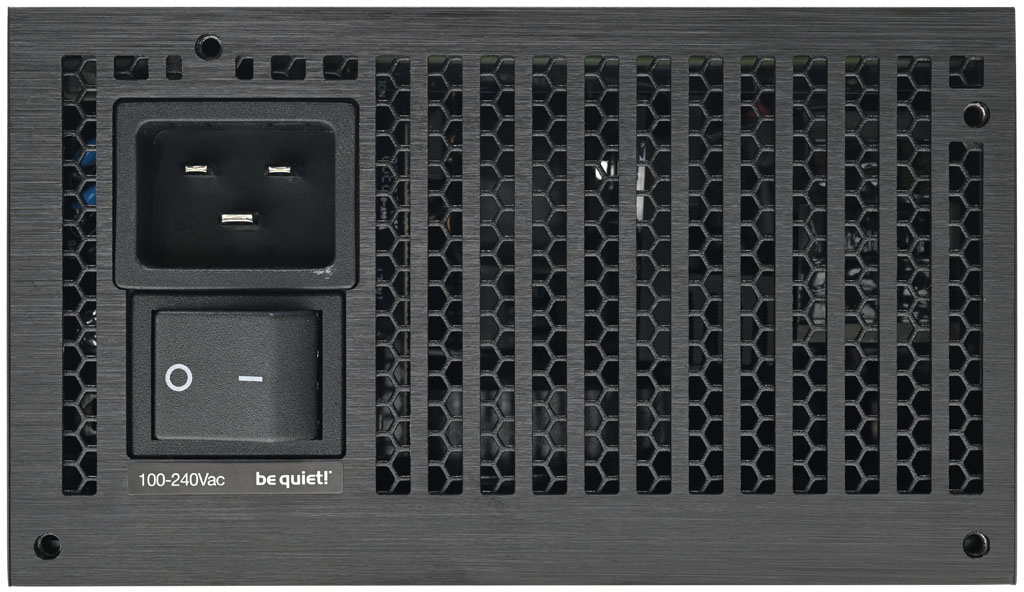

▼出風口鋁合金外殼設有交流輸入插座及電源總開關，電源開關旁有輸入電壓範圍及商標的貼紙，直條狀格柵內有六角蜂巢狀護網。角落有4個安裝用固定孔，因為固定孔螺牙比較深，標準短螺絲會鎖不到，安裝時要用配件隨附長螺絲來鎖。交流輸入插座為IEC 60320 C20規格(一般常見的是IEC 60320 C13)

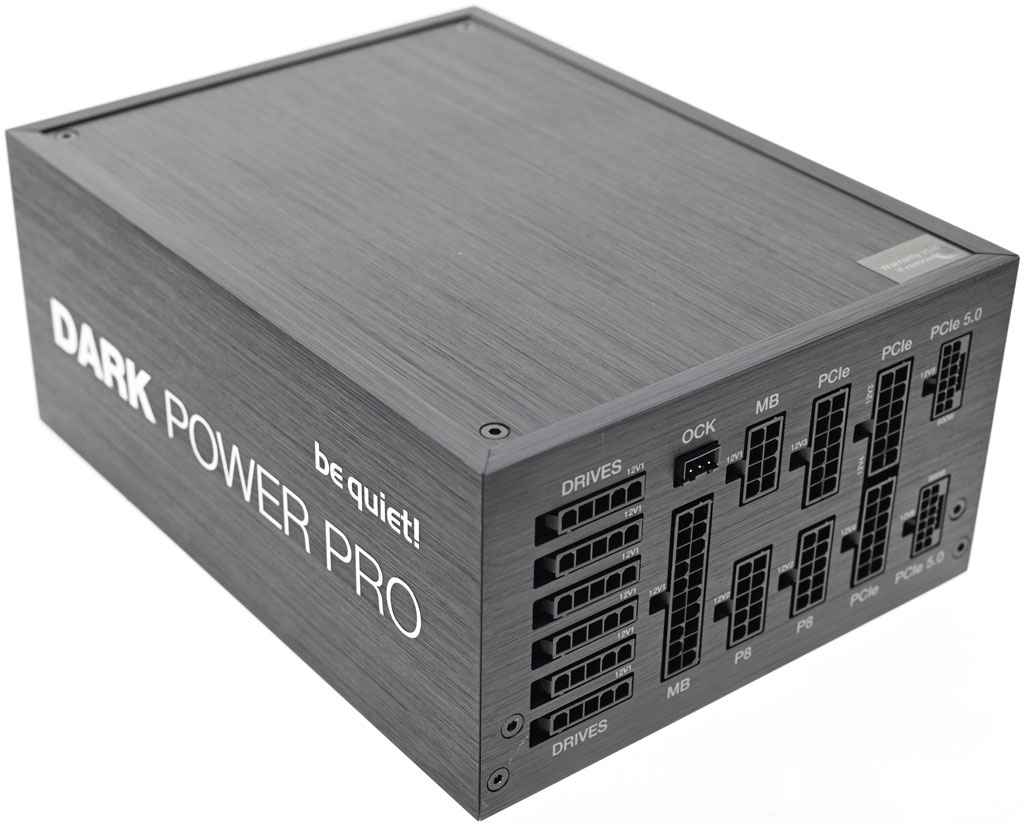

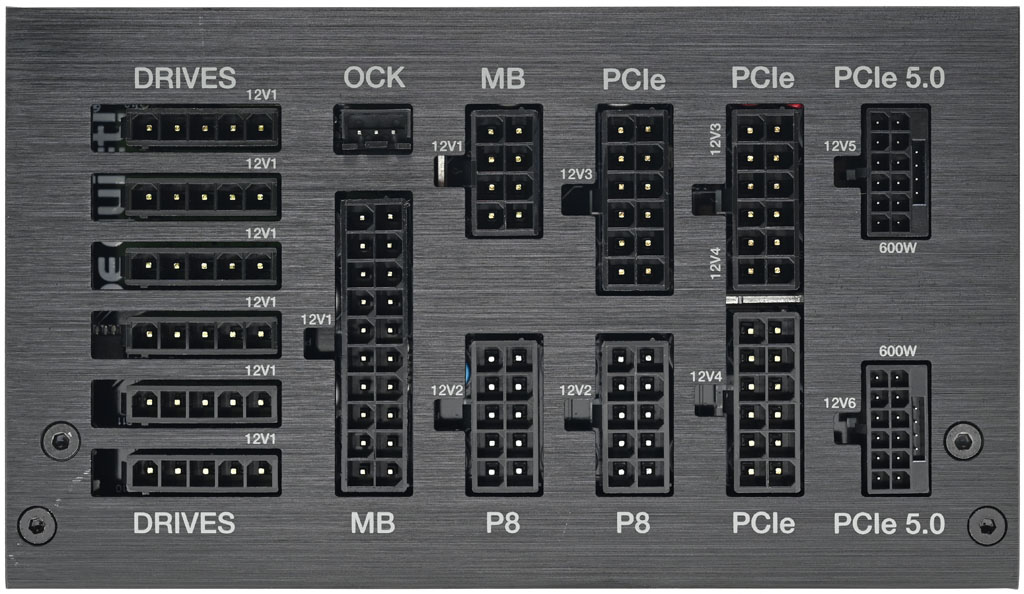

▼模組化線組輸出插座，用白色字體標示連接裝置名稱及所屬12V迴路編號

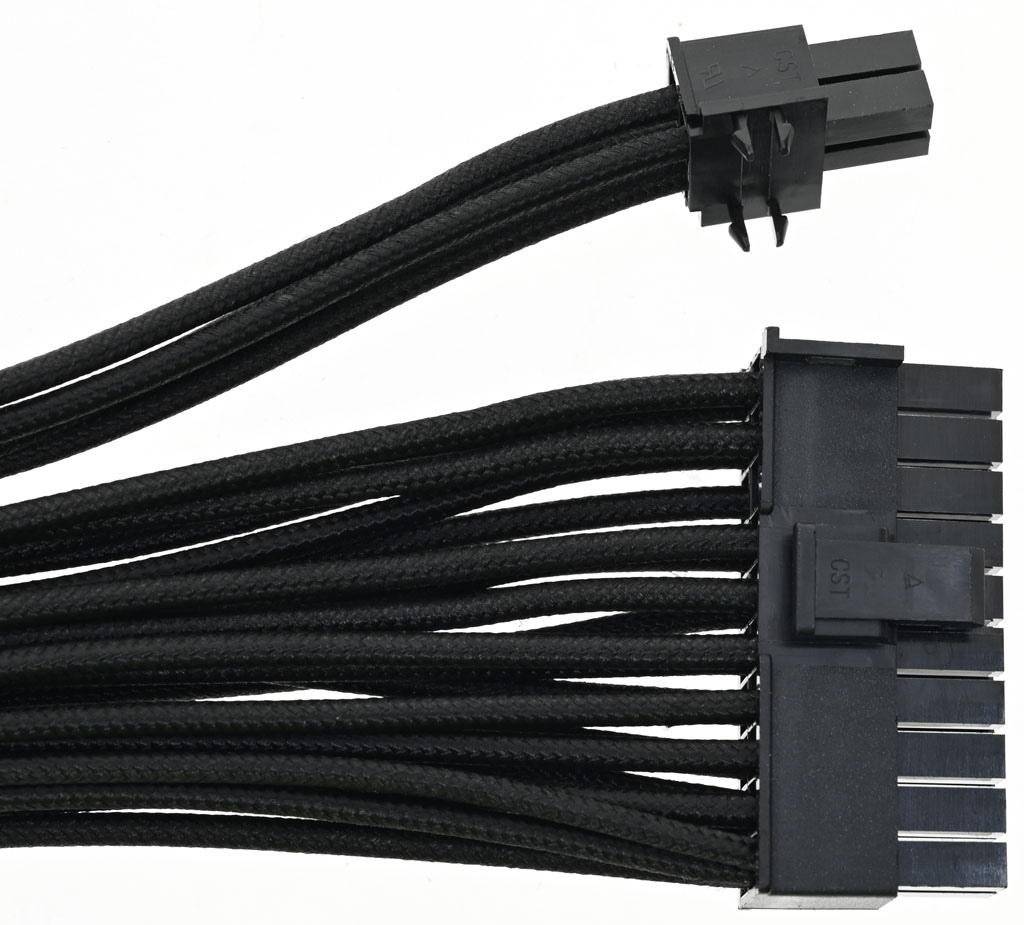

▼1條主機板電源黑色傘繩編織線模組化線路，提供1個ATX20+4P接頭，線路長度59.5公分

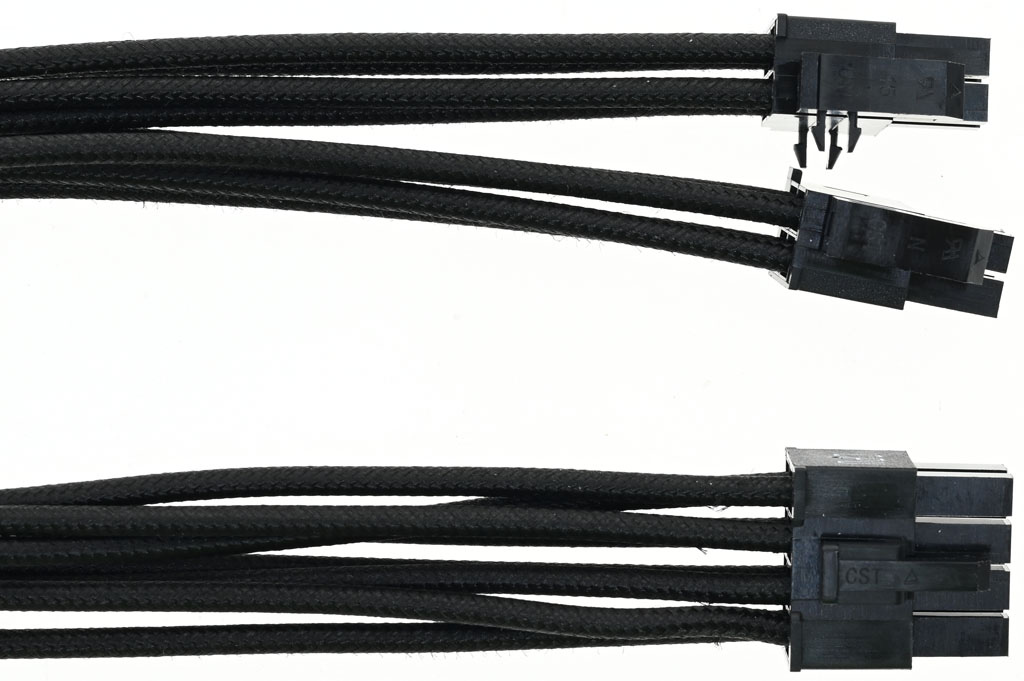

▼2條處理器電源黑色傘繩編織線模組化線路，提供1個EPS 4+4P接頭及1個EPS 8P接頭，線路長度70公分

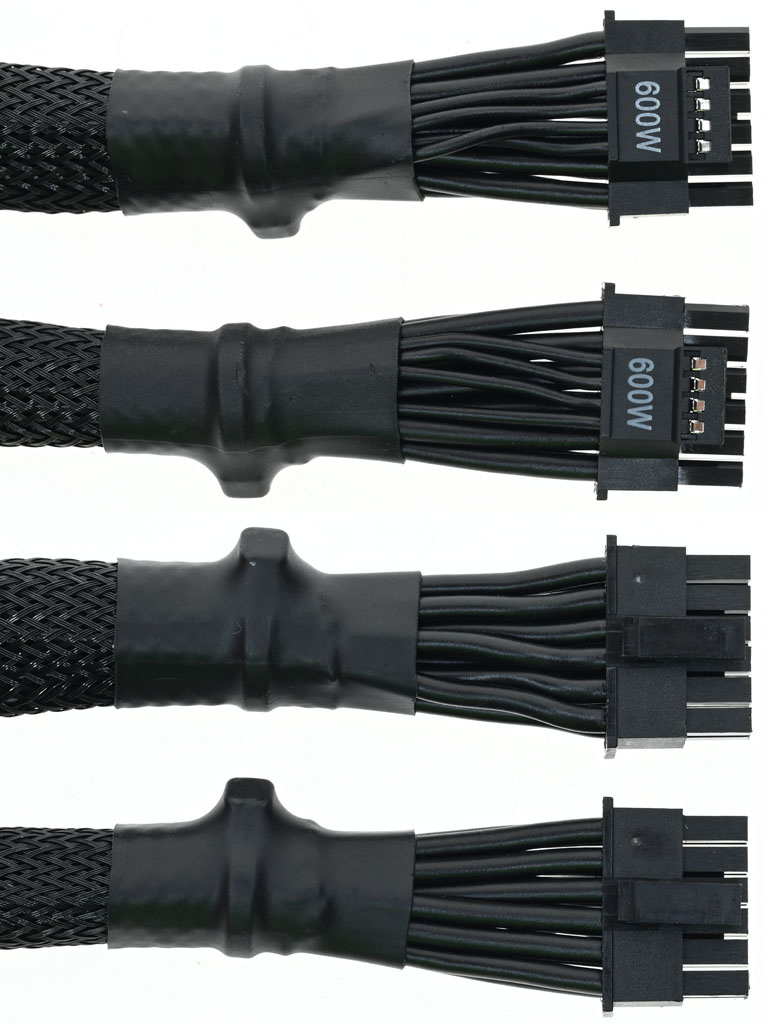

▼2條12VHPWR黑色編織網包覆模組化線路，線路長度59.5公分。12VHPWR接頭上標示600W功率

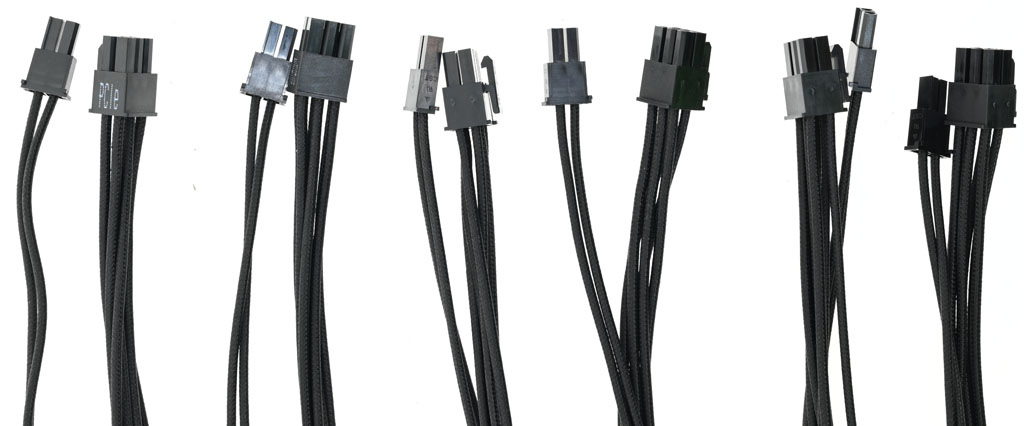

▼6條顯示卡電源黑色傘繩編織線模組化線路，1個電源端12P插頭分出2條線，提供6個PCIE 6+2P接頭，線路長度59.5公分

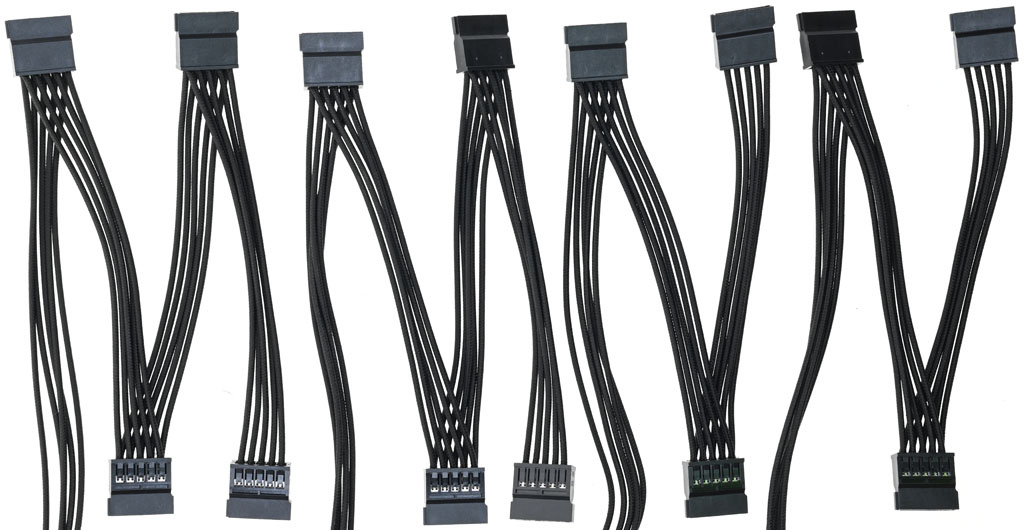

▼4條SATA接頭黑色傘繩編織線模組化線路，提供14個直式SATA接頭，2條配置4個接頭，2條配置3個接頭，其中2條至第一個接頭線路長度59.5公分，另外2條至第一個接頭線路長度49.5公分，接頭間線路長度14.5公分

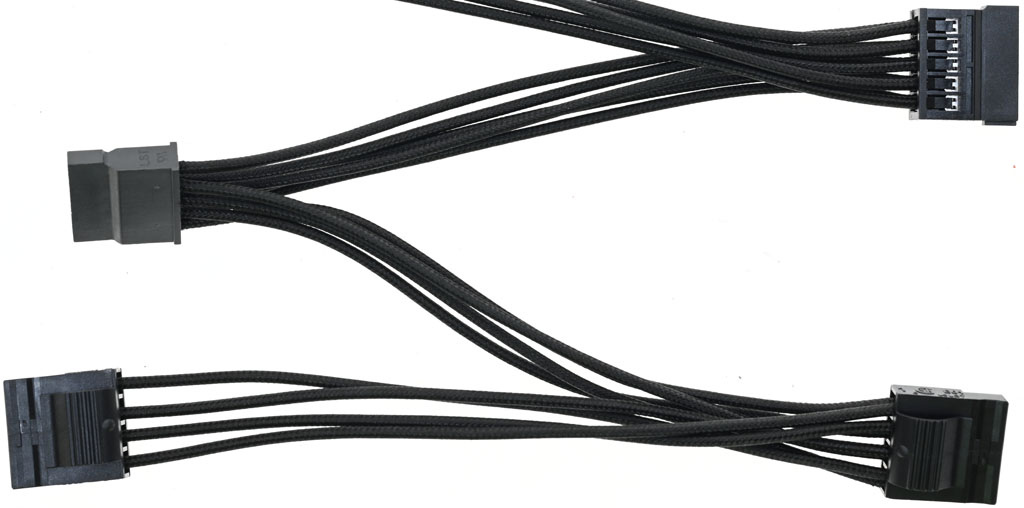

▼1條SATA接頭及大4P接頭黑色傘繩編織線模組化線路，提供2個直式SATA接頭及2個省力易拔大4P接頭，至第一個接頭線路長度59.5公分，接頭間線路長度15公分

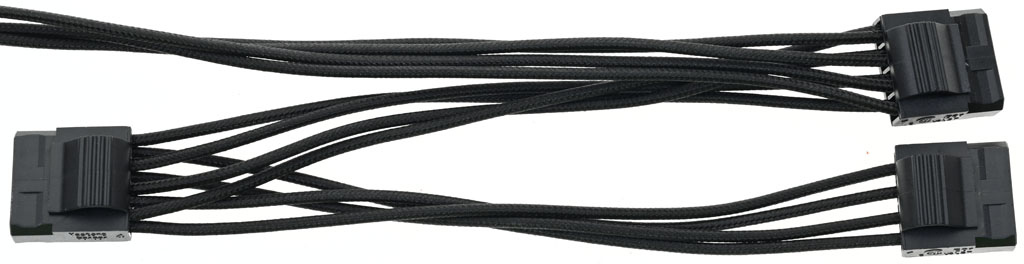

▼1條大4P接頭黑色傘繩編織線模組化線路，提供3個省力易拔大4P接頭，至第一個接頭線路長度59.5公分，接頭間線路長度15公分。未提供小4P接頭或轉接線

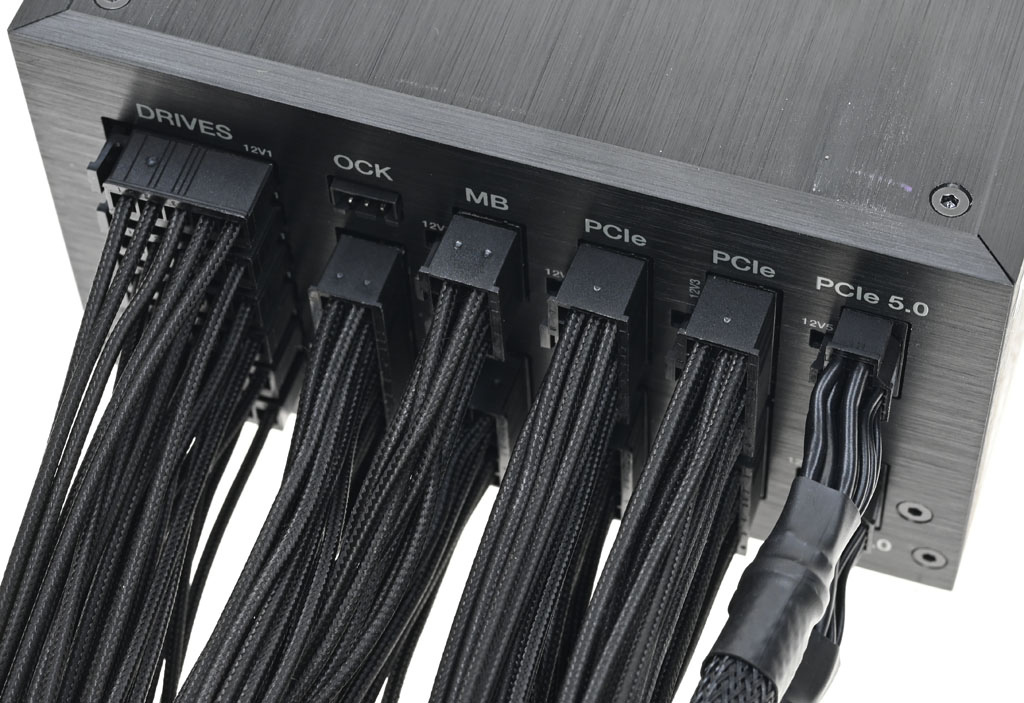

▼將所有模組化線路插上的樣子

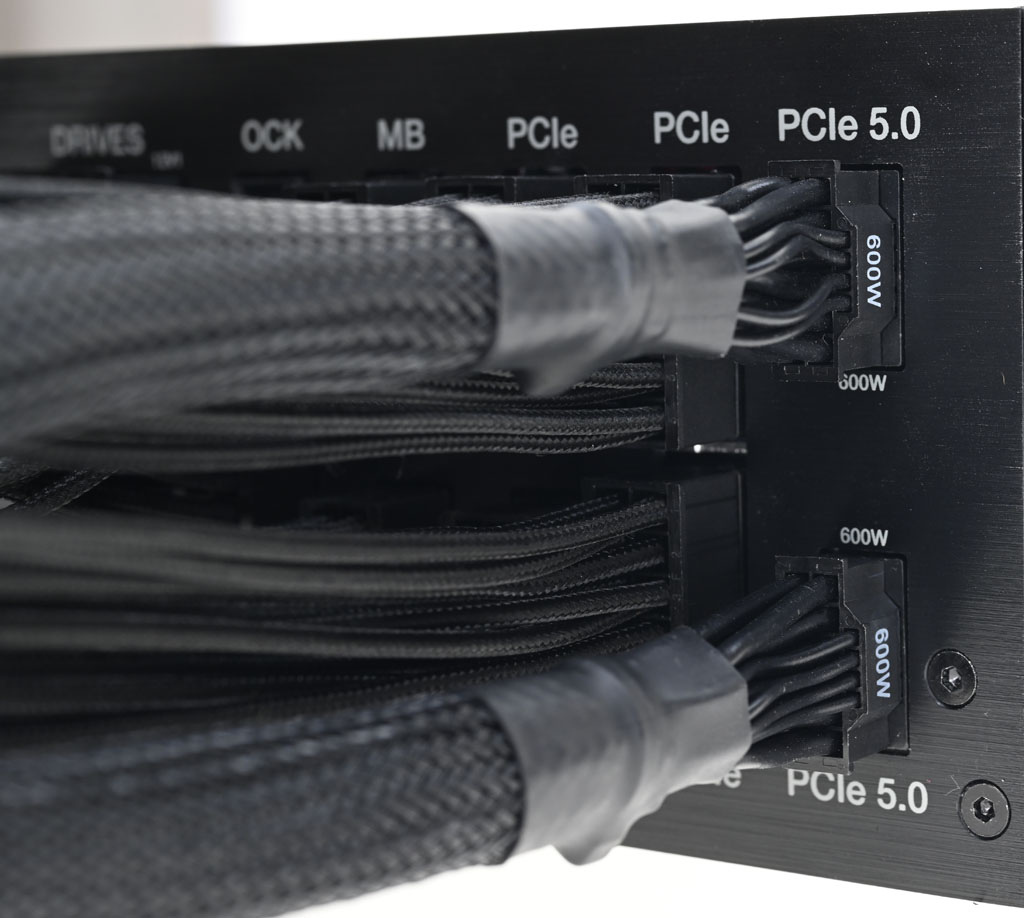

▼2條12VHPWR模組化線路的插頭連接處近照

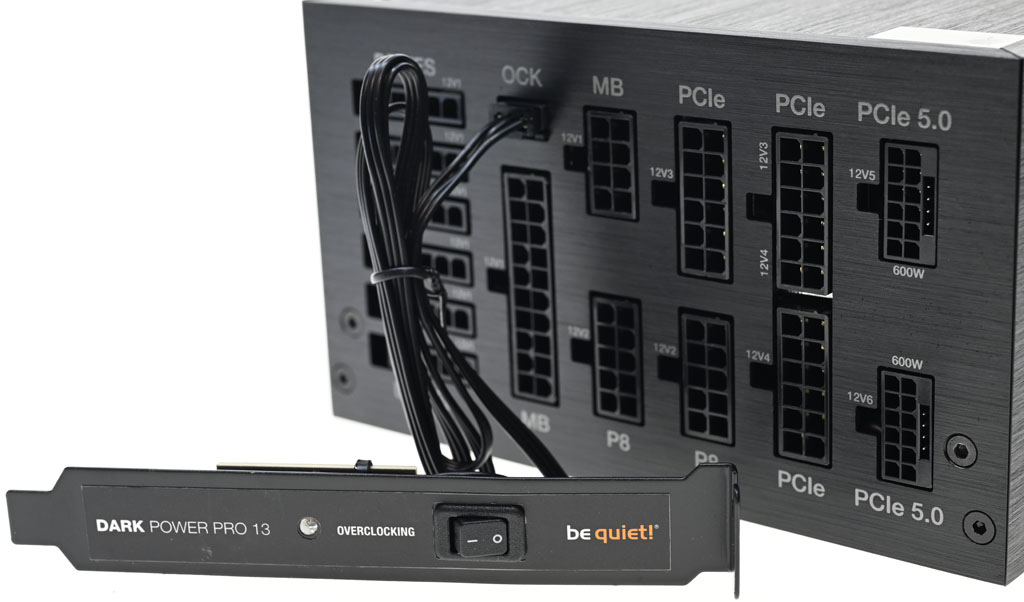

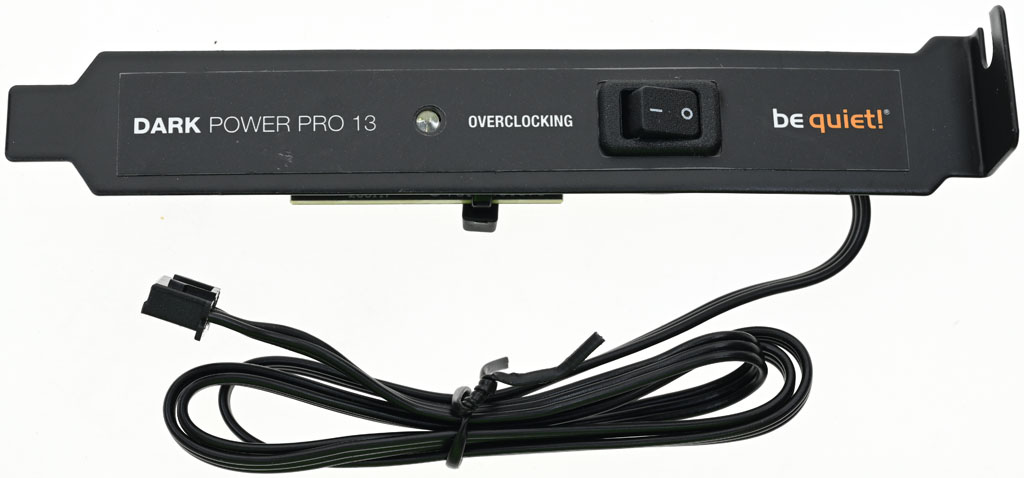

▼標準運作模式為6路12V，若有需要(例如超頻)，可切換成單路12V模式，配件內隨附1個擴充槽檔板開關，上面有產品名稱、超頻指示燈、切換開關、商標
▼將開關線路插上模組化輸出插座旁標註OCK的連接器，就可以直接從擴充槽檔板開關切換多路/單路模式，切換成單路模式後，橘色超頻指示燈會點亮。請特別注意，只能在電源關閉狀態下切換多路/單路模式，不可在電源啟動時切換

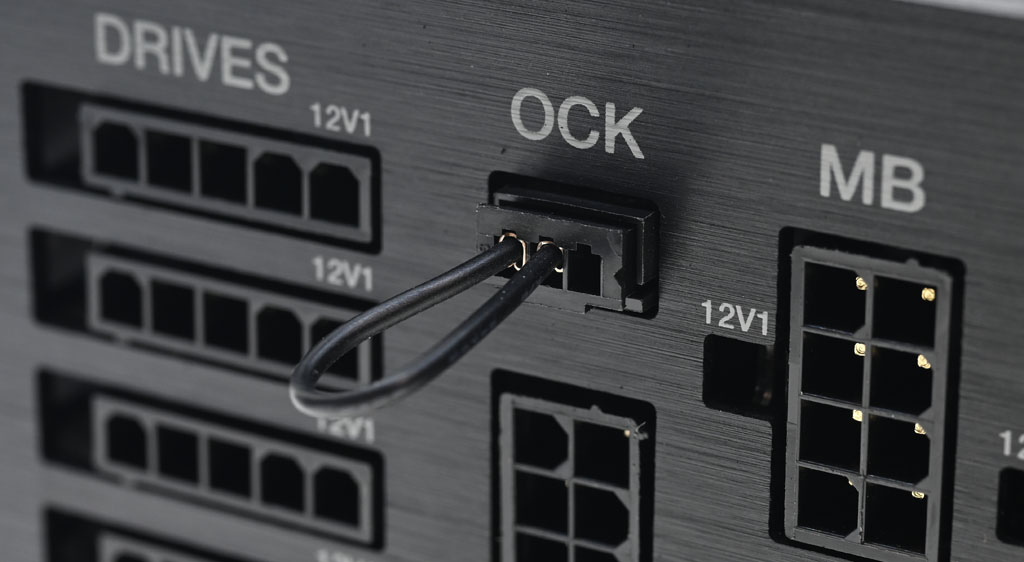

▼如果不想裝開關並直接以單路模式運作，就將配件內隨附的短接跳線直接插上OCK連接器，這時就會以單路模式運作

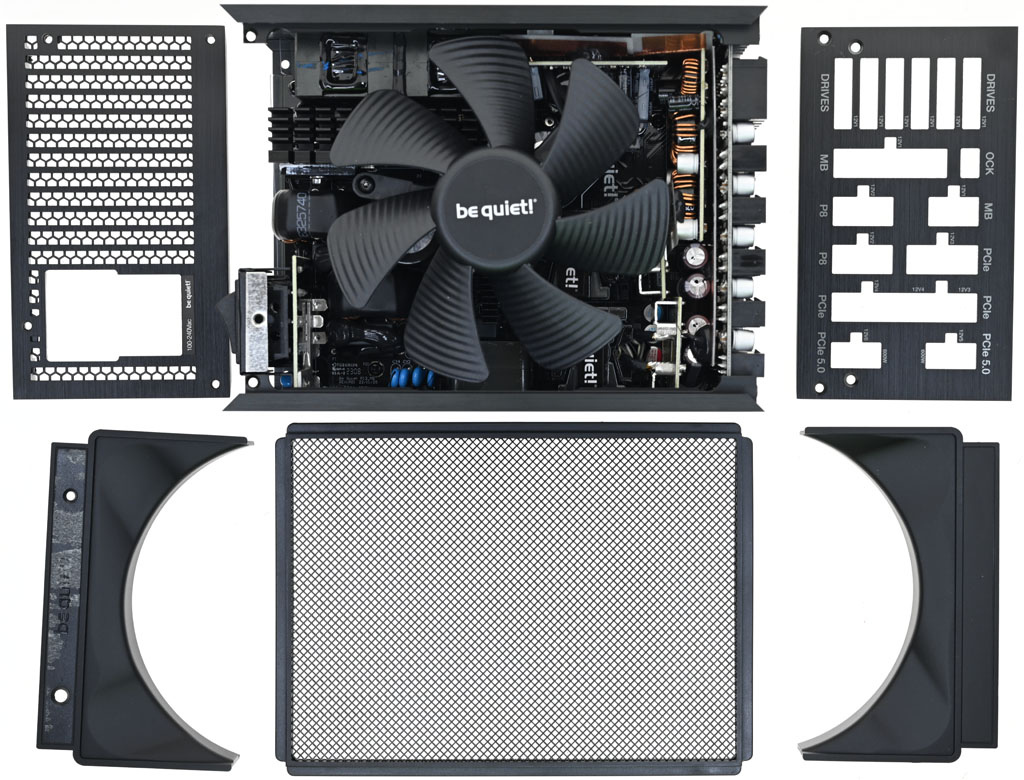

▼外殼組件分解圖，有2個漏斗狀風罩、全網格護網、出風口鋁合金外殼、模組化插座鋁合金外殼

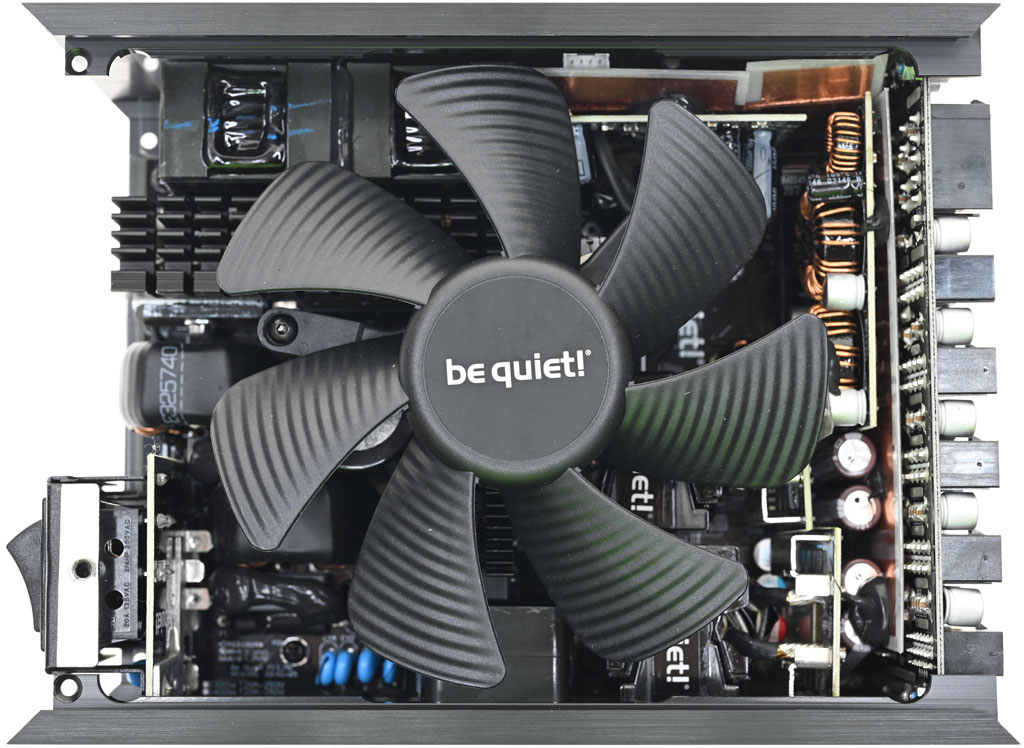

▼移除大部分外殼組件後的內部結構，無框式風扇固定在3支銅柱上

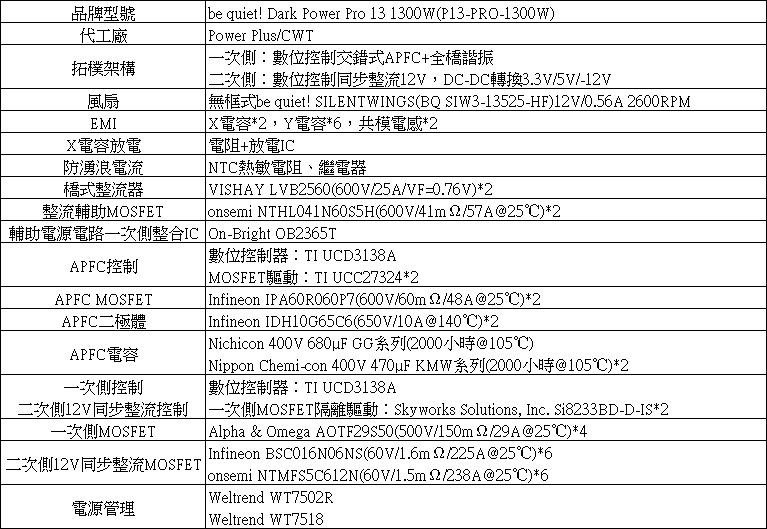

▼內部結構及使用元件說明簡表

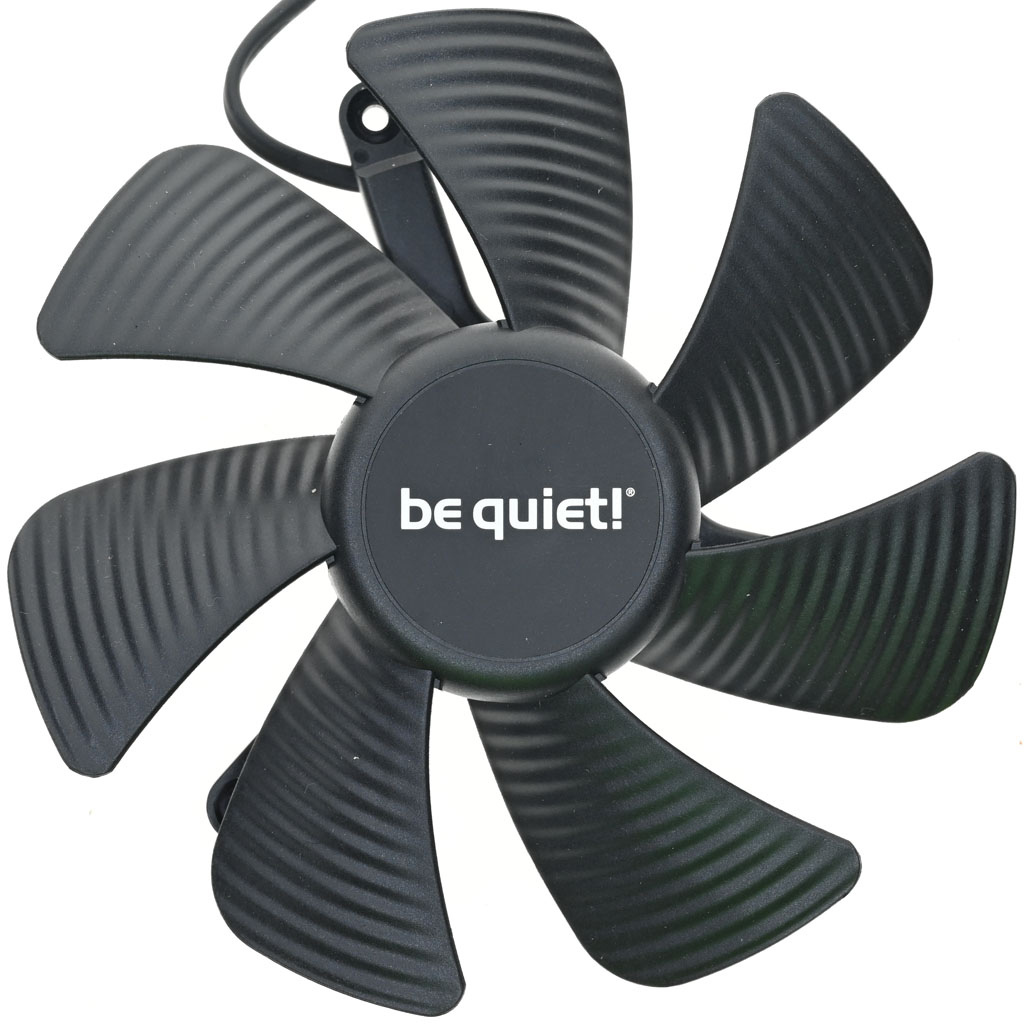

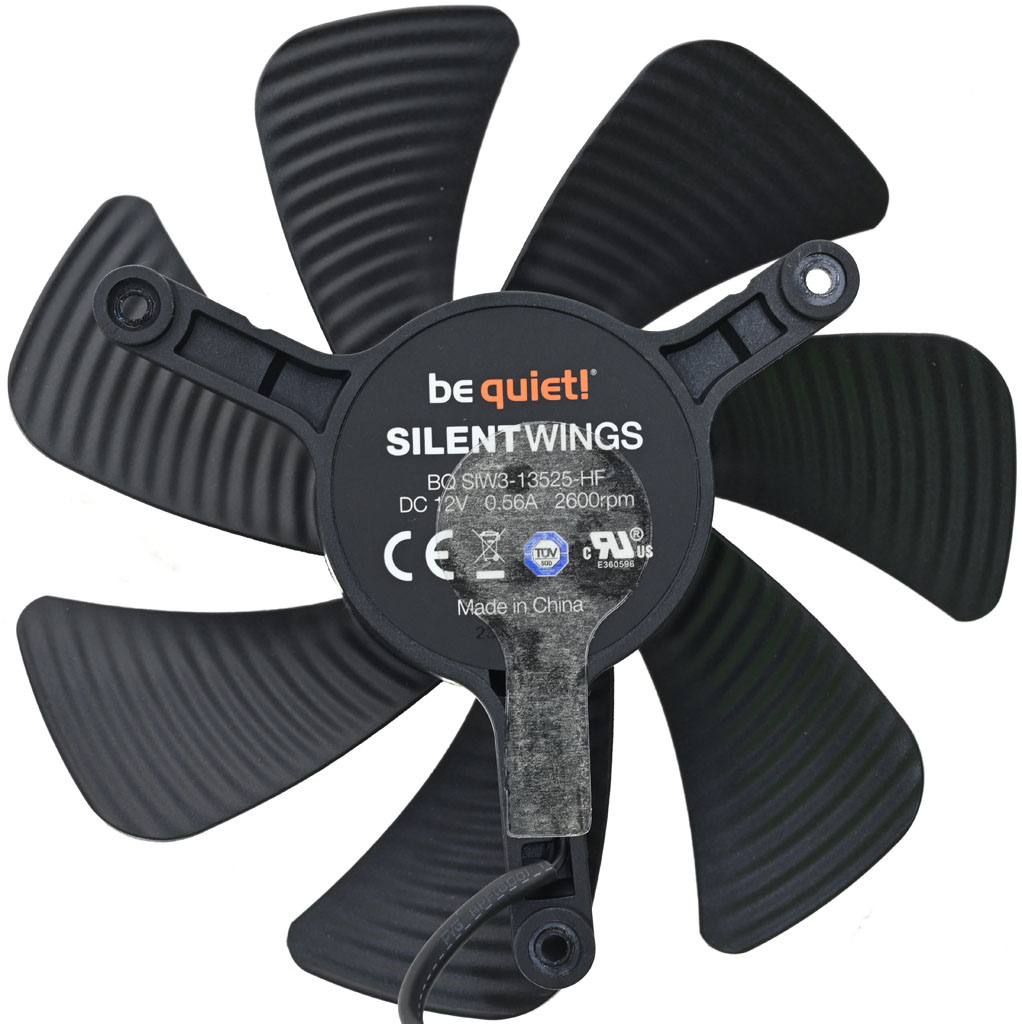

▼使用無外框版be quiet! SILENTWINGS(BQ SIW3-13525-HF)12V/0.56A 2600rpm FDB軸承二線式風扇，扇葉正面有弧線凹槽，軸心處有商標貼紙
▼扇葉背面也有弧線凹槽，出線處貼上一片固定用膠膜

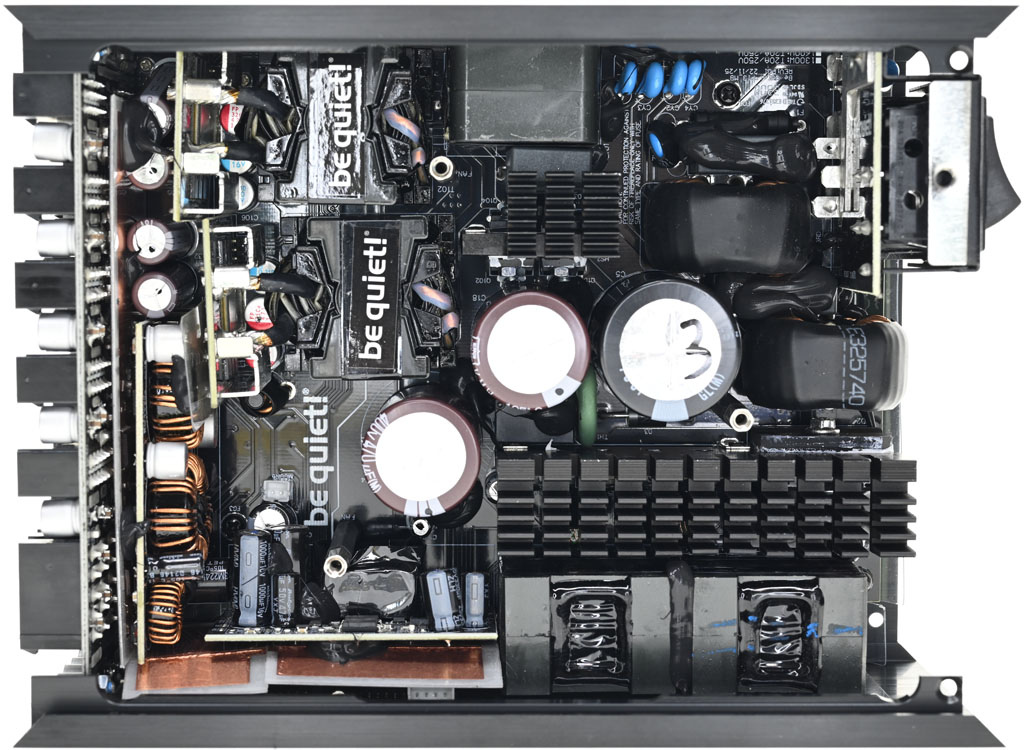

▼卸除無框風扇後可以完整看到內部結構。此電源由CWT代工，採用雙數位控制器控制半主動式整流器(SAR，Semi-Active Rectifier)、交錯式APFC、全橋諧振、二次側同步整流輸出12V，再經由DC-DC轉換3.3V/5V/-12V

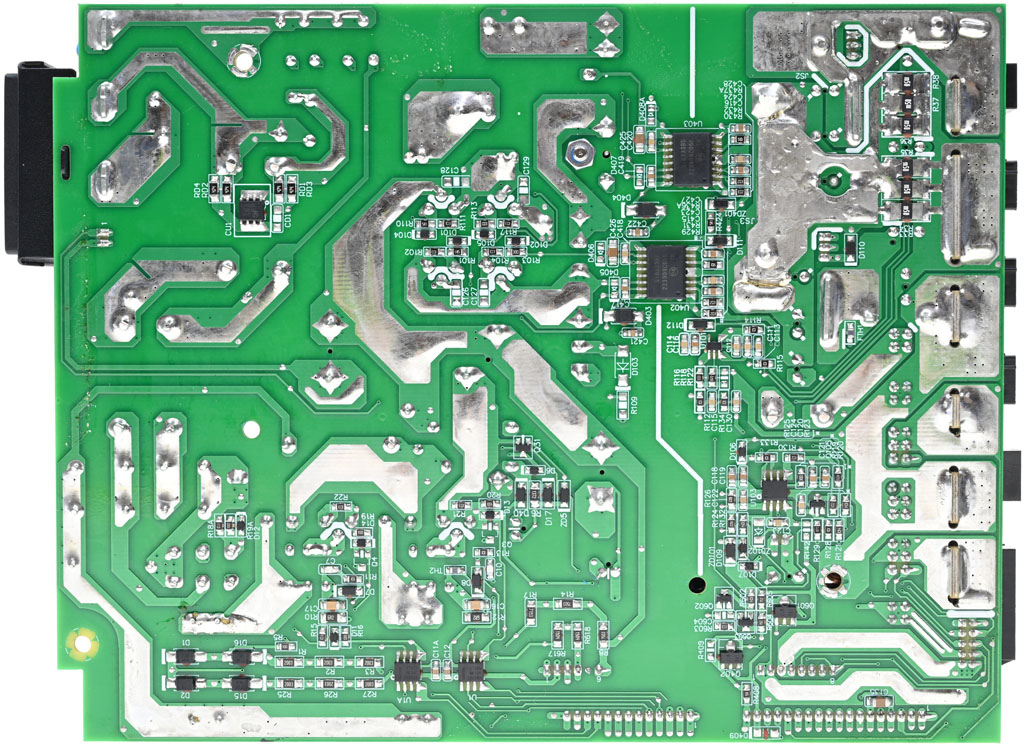

▼電路板背面，焊點整體做工良好，大電流線路有額外敷錫處理，12V迴路部分區域增加金屬板

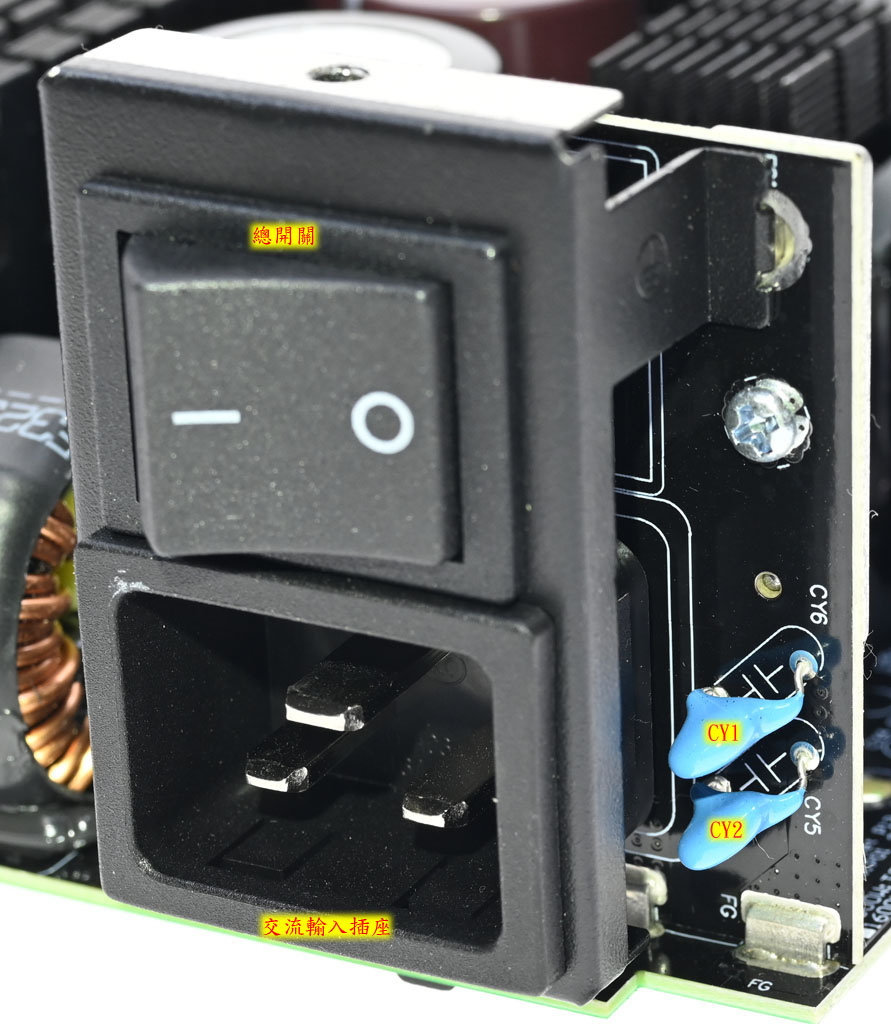

▼交流輸入插座與電源總開關裝在金屬支架上，焊接在直立電路板，上面還加上2個Y電容(CY1/CY2)，雖然電源總開關看起來很大，但其實未串接在交流電路上，而是接往內部電路來控制電源供應器是否運作

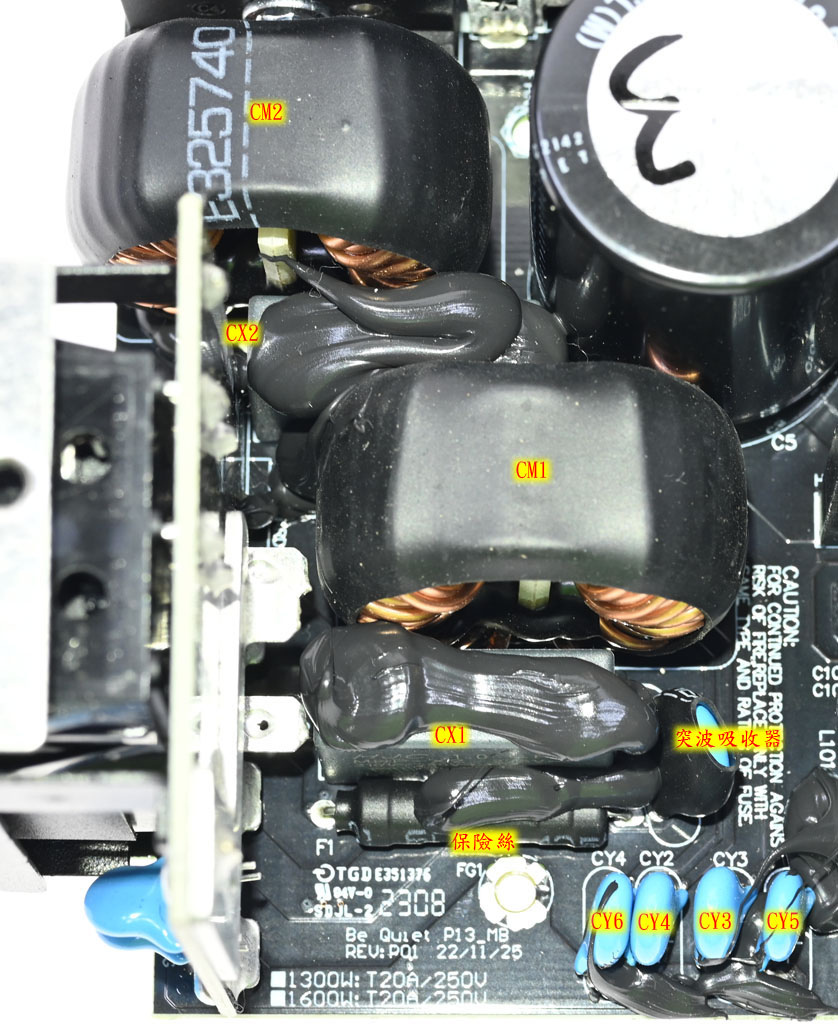

▼EMI濾波電路有2個共模電感(CM1/CM2)，2個X電容(CX1/CX2)，4個Y電容(CY3/CY4/CY5/CY6)。臥式安裝保險絲、突波吸收器及共模電感都有包覆套管

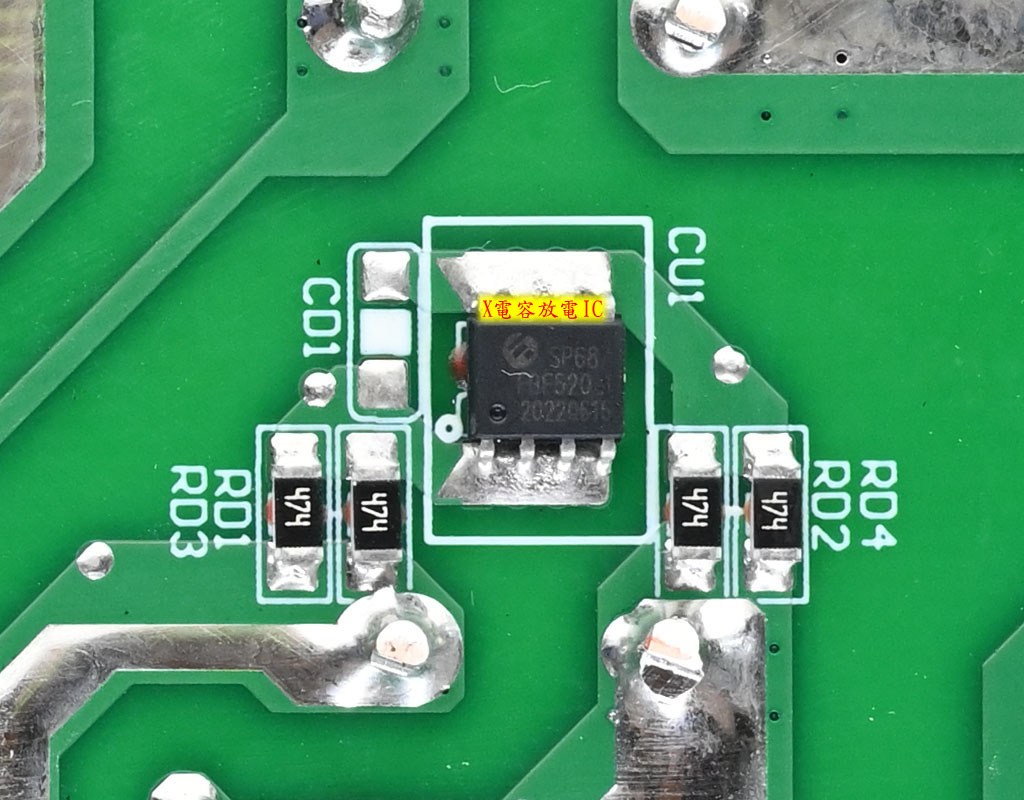

▼EMI濾波電路背面有X電容放電IC及電阻
▼2個VISHAY LVB2560低壓降橋式整流器安裝在散熱片的2個面上
▼橋式整流器旁有2個沒裝散熱片的onsemi NTHL041N60S5H TO-247封裝MOSFET，這2個MOSFET的S極與橋式整流負極(-)相接，2個的D極分別接到橋式整流的2個交流(~)輸入端。經由控制MOSFET導通與截止，傳統橋式整流器可變成半主動式整流器(SAR，Semi-Active Rectifier)，利用MOSFET的Rds-on來降低橋式整流器二極體順向壓降造成的功率損失

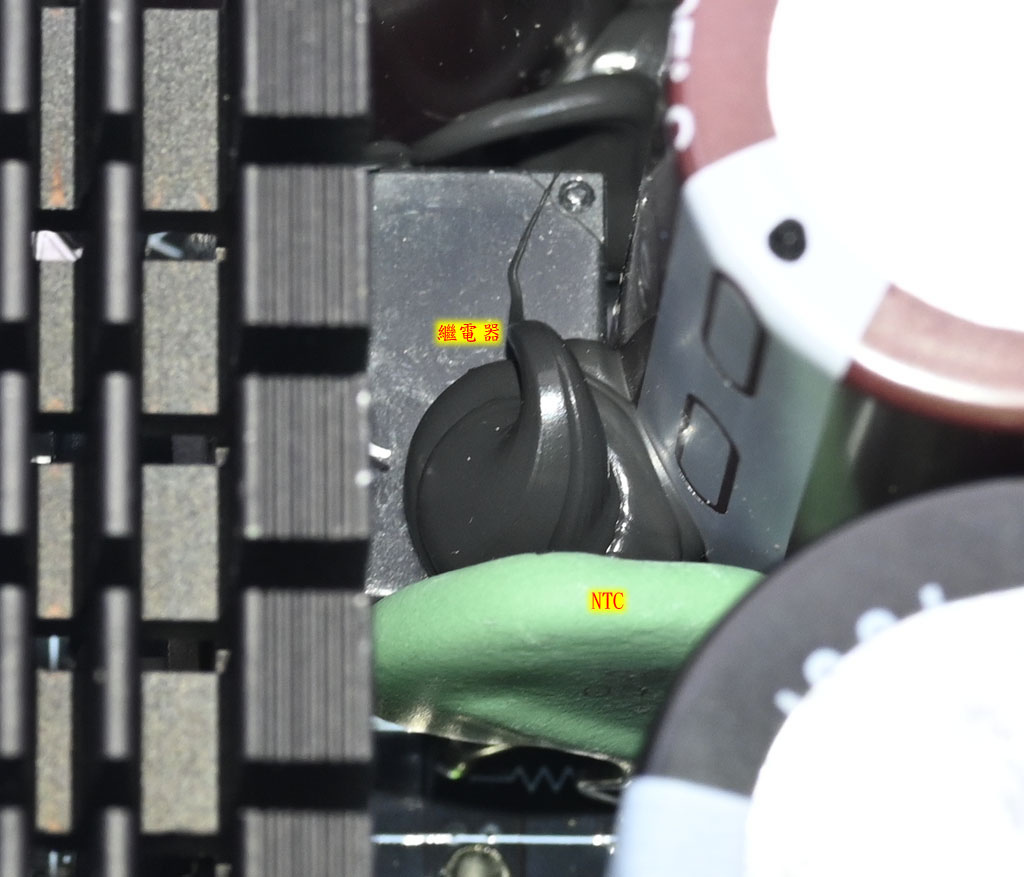

▼NTC熱敏電阻用來抑制輸入湧浪電流，在電源啟動後會使用繼電器將其短路，去除NTC所造成的功耗損失

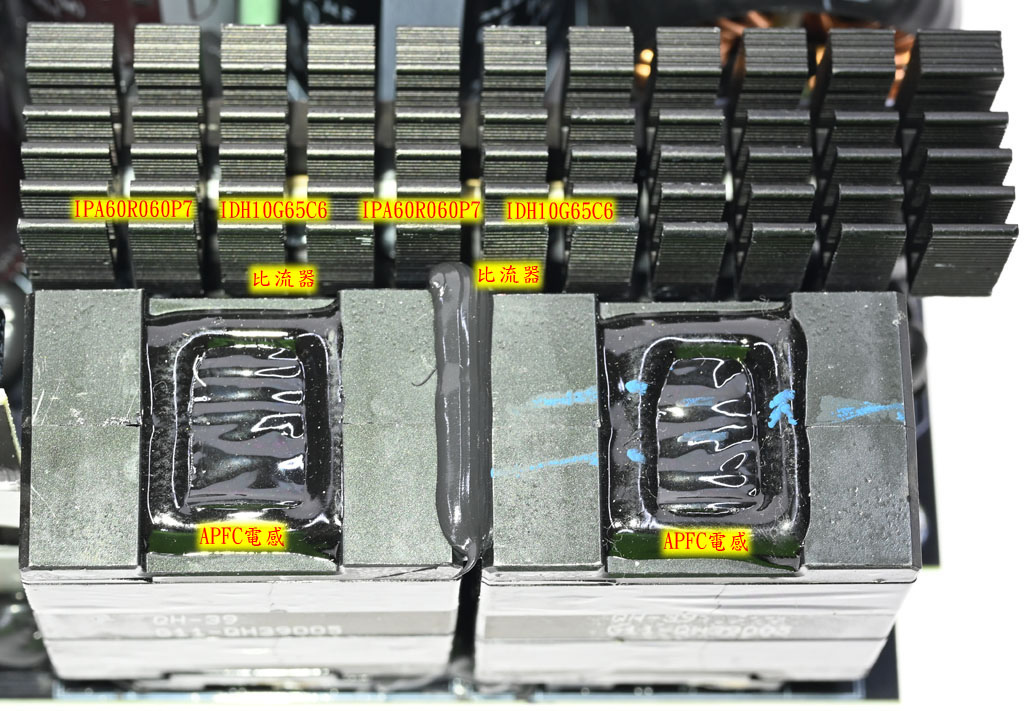

▼交錯式APFC的2個Infineon IPA60R060P7全絕緣封裝MOSFET及2個Infineon IDH10G65C6二極體安裝在散熱片上，散熱片與2個封閉式磁芯APFC電感之間有2個比流器

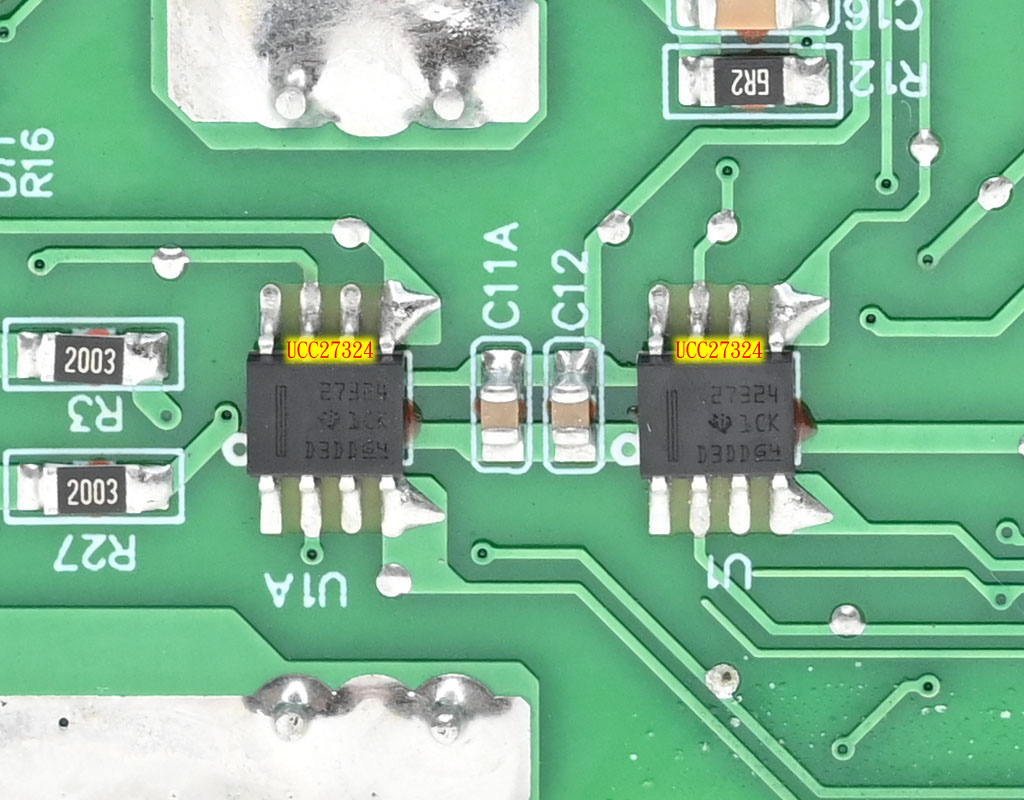

▼交錯式APFC電路背面有2個TI UCC27324驅動IC，左邊用於半主動整流器的2個MOSFET驅動，右邊用於交錯式APFC的2個MOSFET驅動

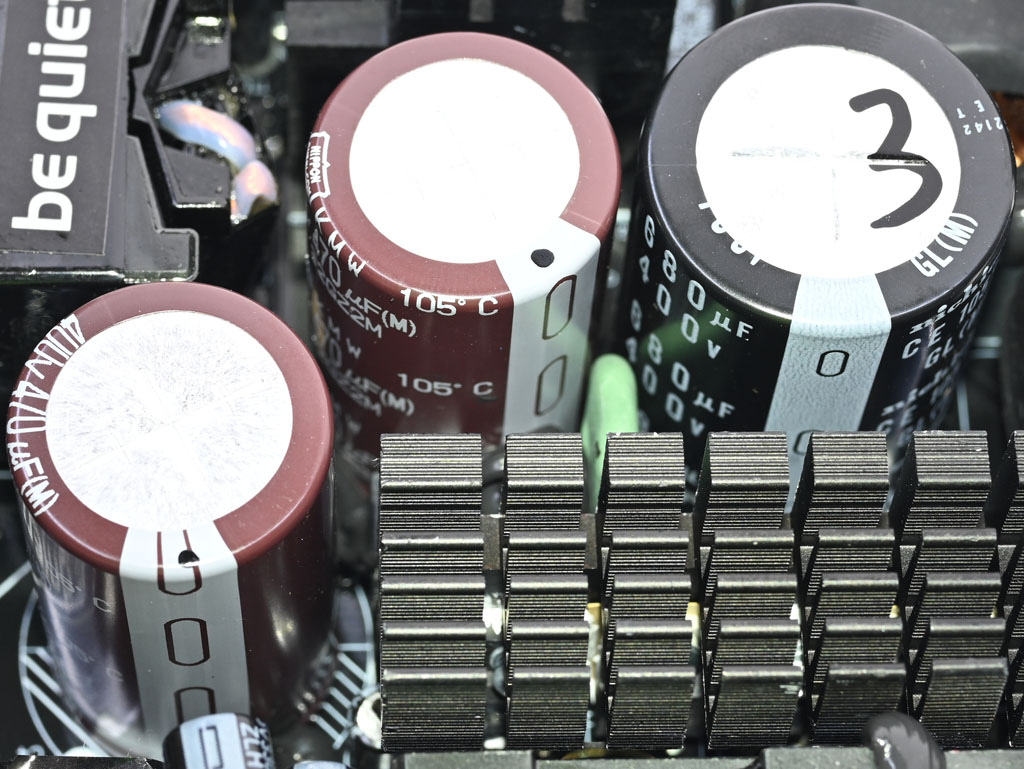

▼APFC電容採用2個Nippon Chemi-con 400V 470µF KMW系列(左/中)及1個Nichicon 400V 680µF GL系列(右)105℃電解電容並聯，總容值為1620µF

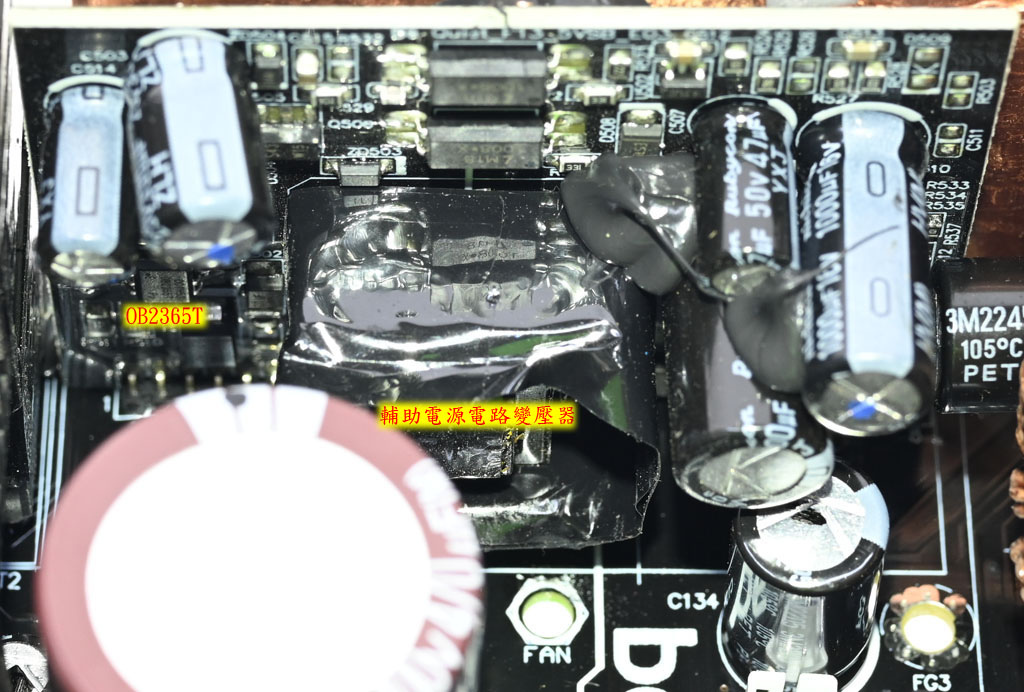

▼輔助電源電路子卡上有On-Bright OB2365T，輔助電源電路變壓器外包覆黑色聚酯薄膜膠帶
▼一次側散熱片(右)有4個Alpha & Omega AOTF29S50全絕緣封裝MOSFET，安裝在散熱片的2個面上。1個諧振電感(左)與2個相疊的諧振電容(中)組成一次側諧振槽，諧振電感外包覆黑色聚酯薄膜膠帶
▼一次側電路背面有2個Skyworks Si8233BD-D-IS隔離驅動IC

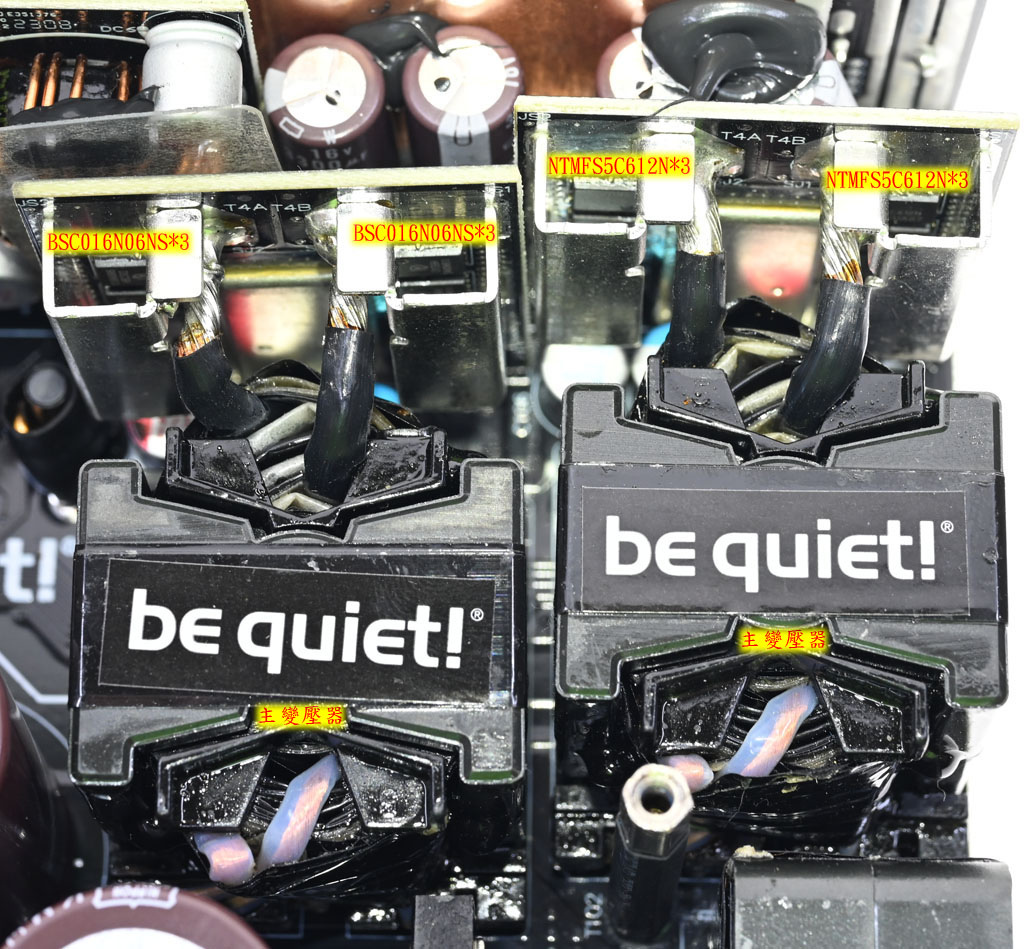

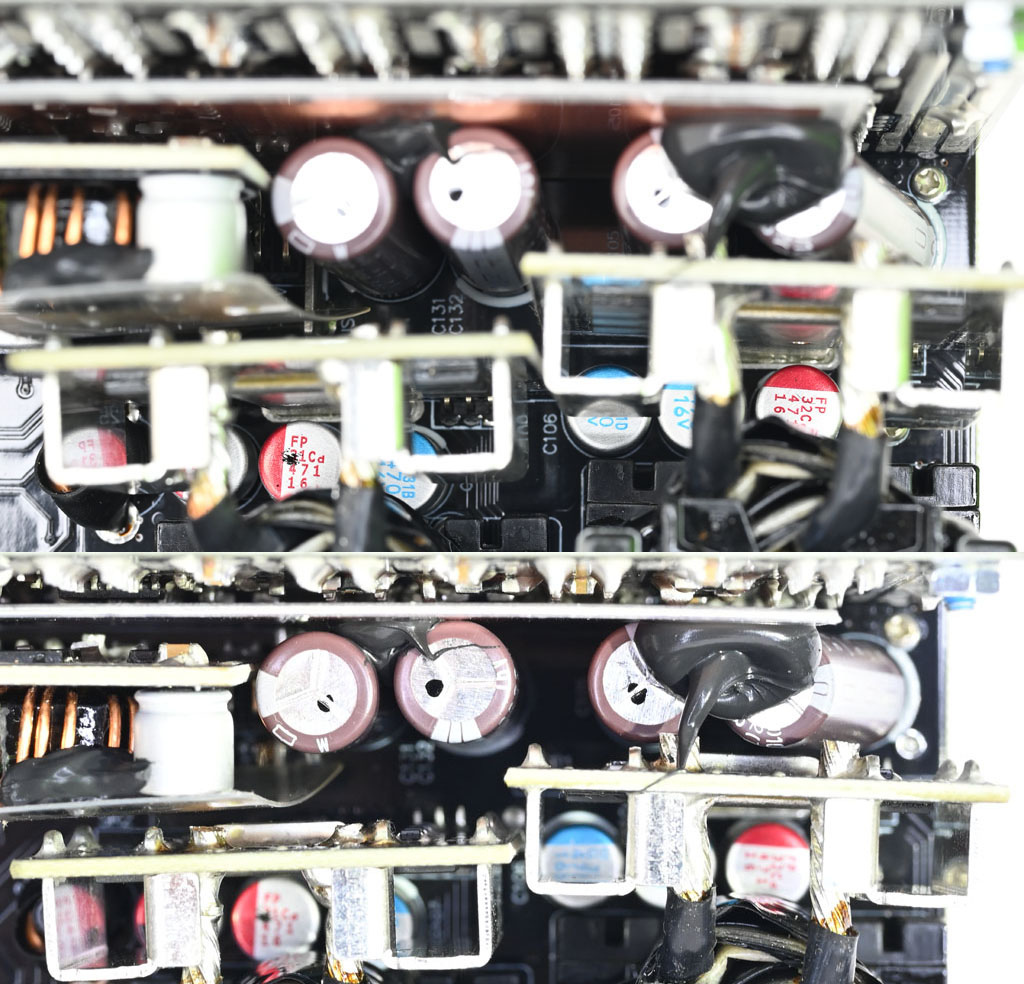

▼2個12V功率級主變壓器，一次側繞組採串聯配置，二次側繞組包覆套管後，直接焊接在2張12V同步整流子卡上，靠內側的子卡上有6個Infineon BSC016N06NS MOSFET(左右各3)，靠外側的子卡上有6個onsemi NTMFS5C612N MOSFET(左右各3)，子卡上的金屬板作為電流傳導路徑兼散熱片使用
▼12V輸出的3個Nichicon固態電容、3個Nippon Chemi-con固態電容及4個Nippon Chemi-con電解電容

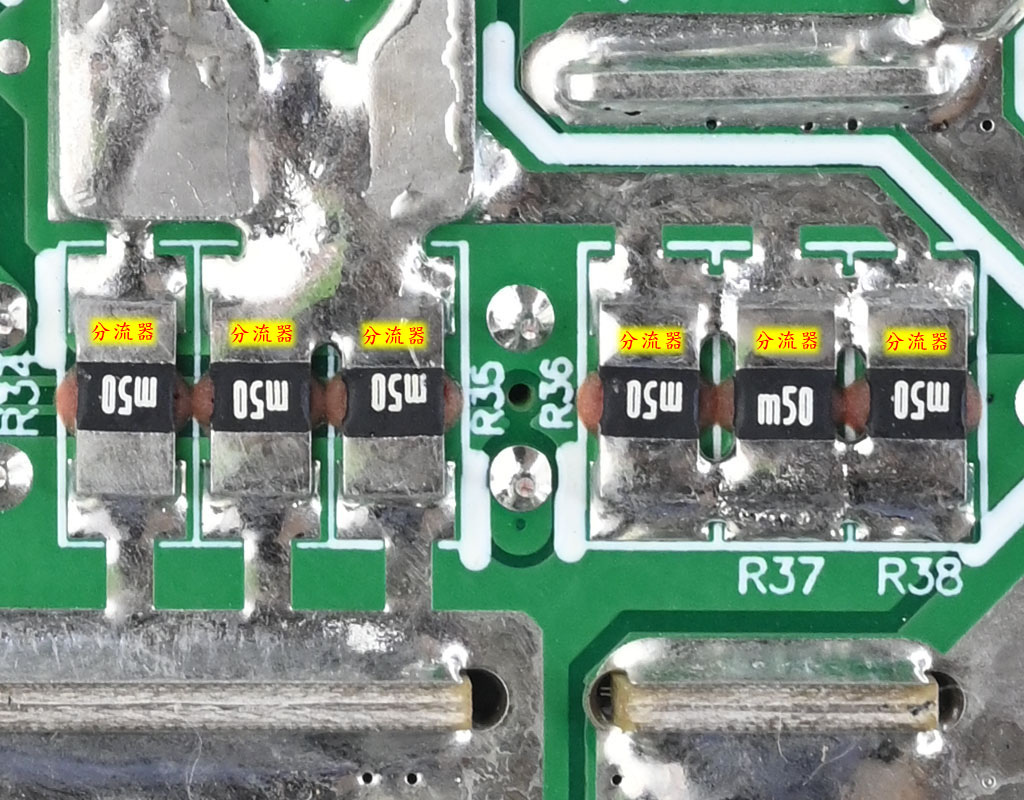

▼二次側電路背面用來偵測12V輸出電流的6個分流器

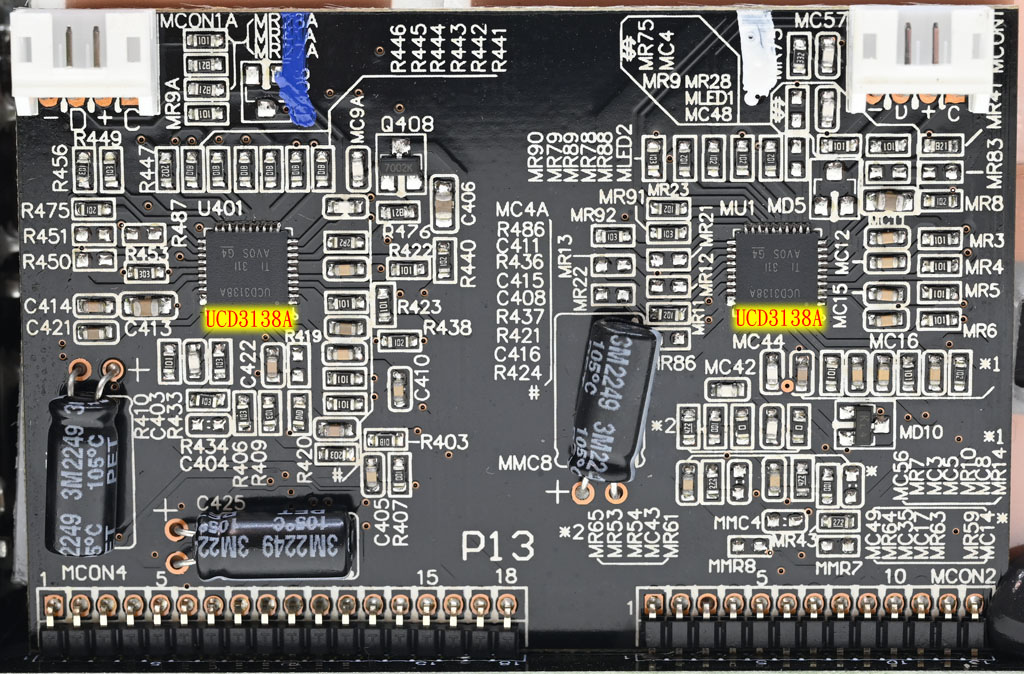

▼雙數位控制器子卡，上面有2個TI UCD3138A數位控制器，右邊的負責半主動式整流器及交錯式APFC控制，左邊的負責12V功率級一次側全橋諧振及二次側同步整流控制

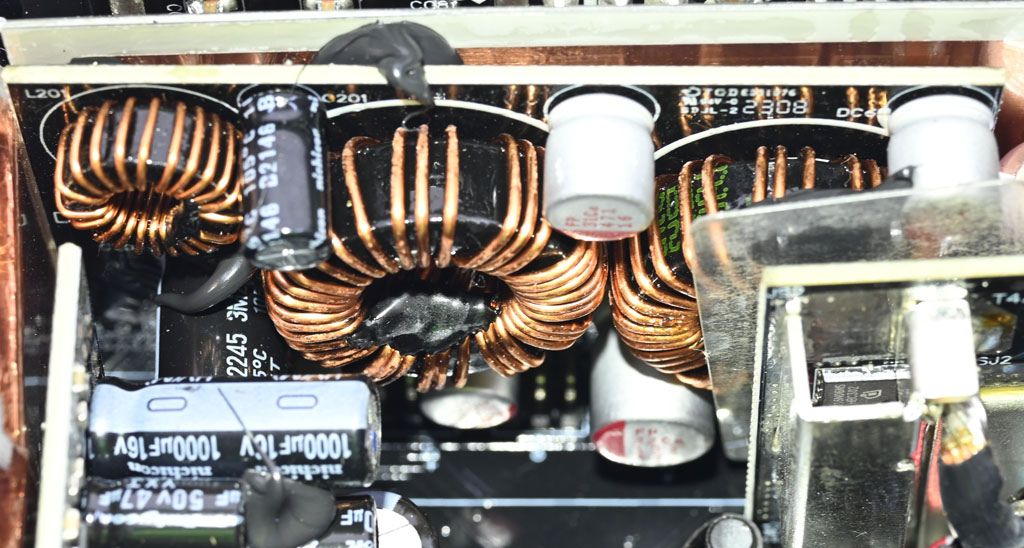

▼3.3V/5V/-12V DC-DC子卡，上方有環形電感、固態/電解電容

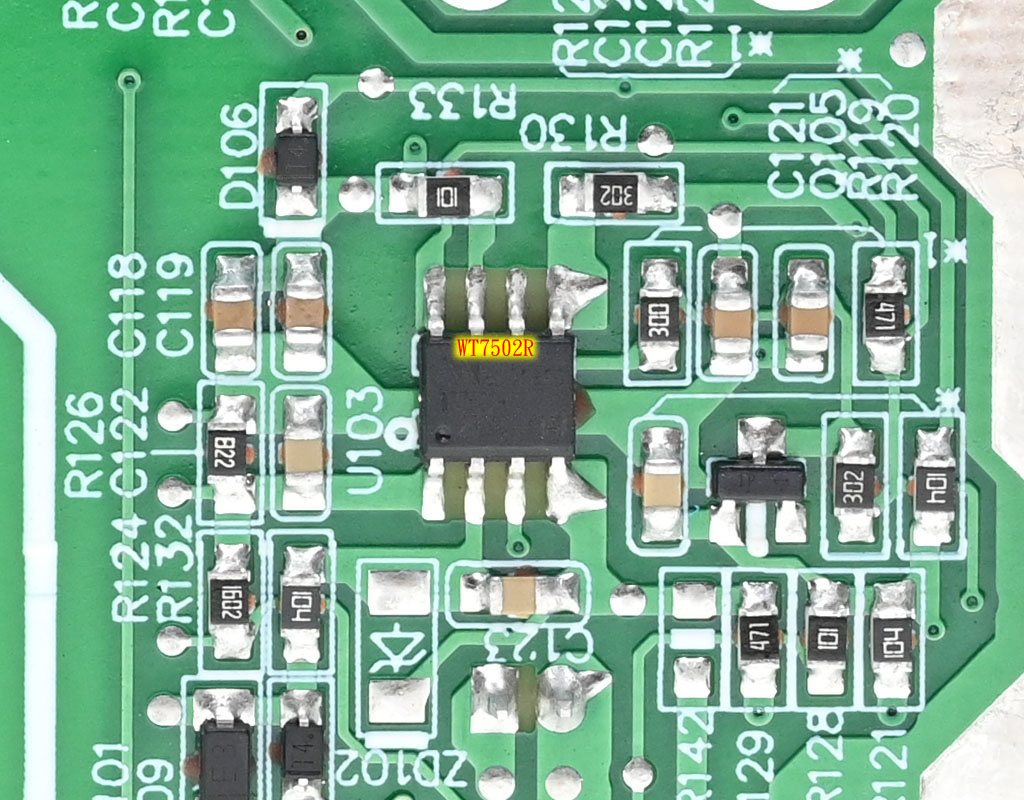

▼二次側電路背面的Weltrend WT7502R電源管理IC，負責監控輸出電壓、接受PS-ON信號控制、產生Power Good信號

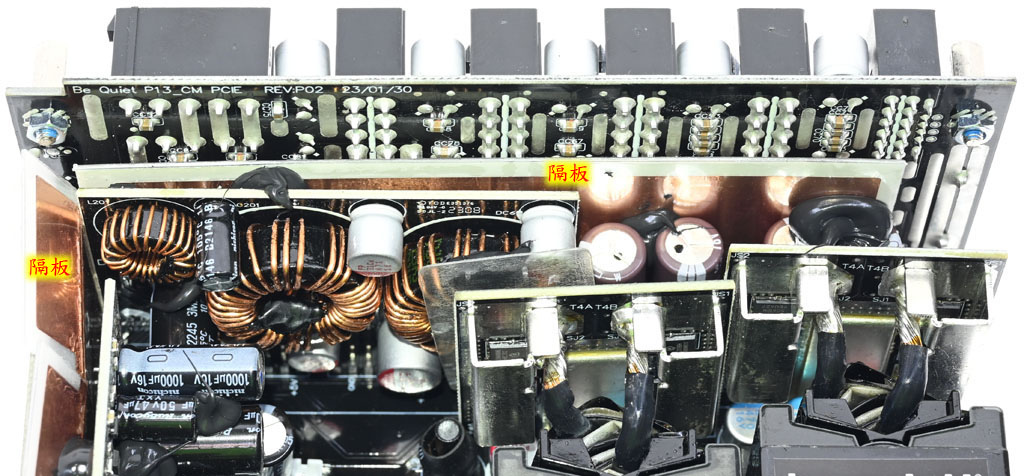

▼模組化輸出插座板背面敷錫增加載流能力，並加上SMD MLCC積層陶質電容強化濾波/退耦效果，與DC-DC子卡之間設置內嵌銅箔的隔板
▼模組化輸出插座板正面有增強載流用實心金屬條，金屬條焊接在主電路板上，作為電流導通路徑及結構補強用，插座之間設置23個Nichicon固態電容及7個Nippon Chemi-con固態電容，加強輸出濾波/退耦效果。正面Weltrend WT7518電源管理IC負責4組輸出過電流偵測，並與電源管理電路連動
接下來就是上機測試
測試文閱讀方式請參照此篇：電源測試文閱讀小指南

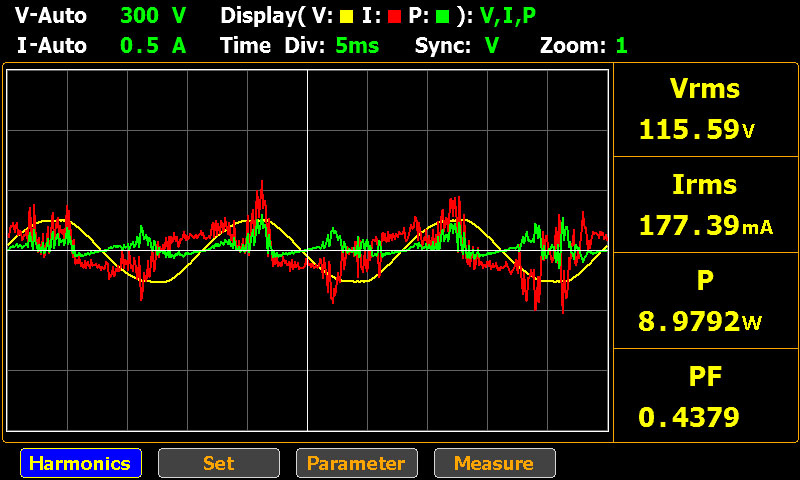

▼空載功耗8.97W

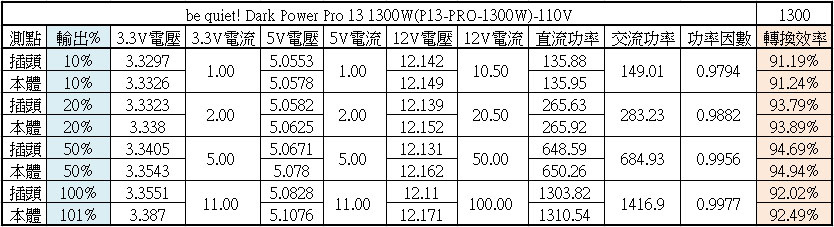

▼10%/20%/50%/100%輸出轉換效率分別為91.19%/93.79%/94.69%/92.02%，符合80PLUS鈦金認證要求10%輸出90%效率、20%輸出92%效率、50%輸出94%效率、100%輸出90%效率

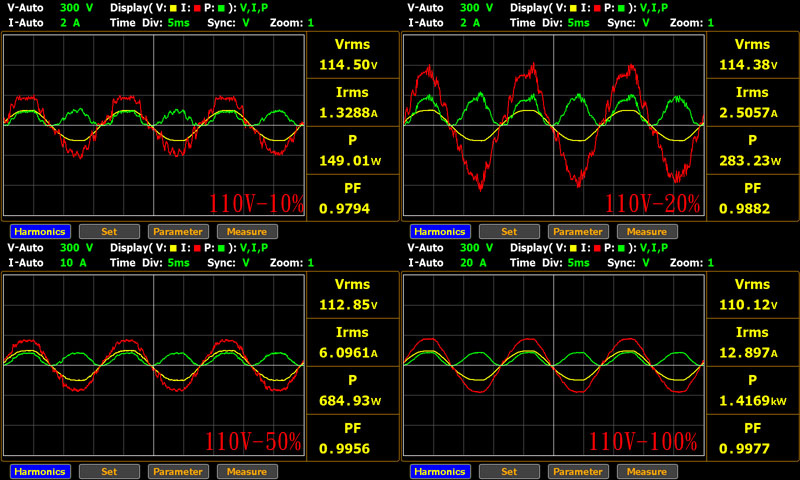

▼10%/20%/50%/100%輸出的交流輸入波形(黃色-電壓，紅色-電流，綠色-功率)。20%輸出下功率因數為0.9882，符合80PLUS鈦金認證要求20%輸出下功率因數需大於0.95的要求

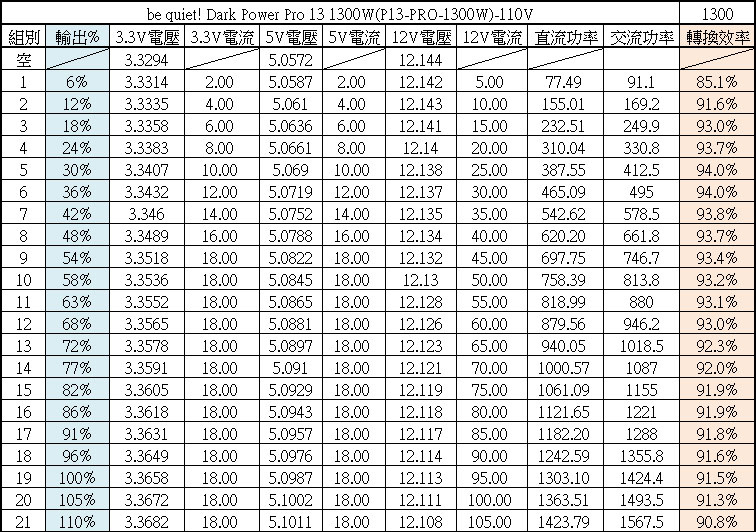

▼綜合輸出負載測試，輸出54%時3.3V/5V電流達18A以後就不再往上加，3.3V/5V/12V電壓記錄如下表

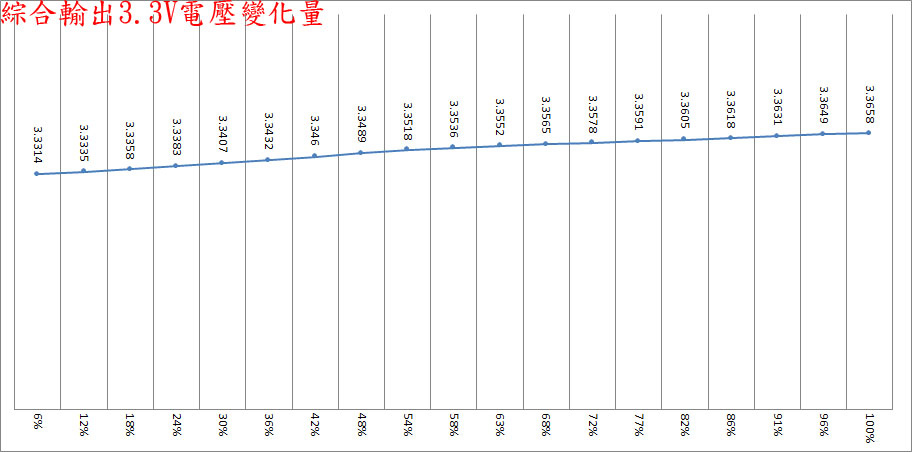

▼綜合輸出6%至100%之間3.3V輸出電壓最高與最低點差異為34.4mV

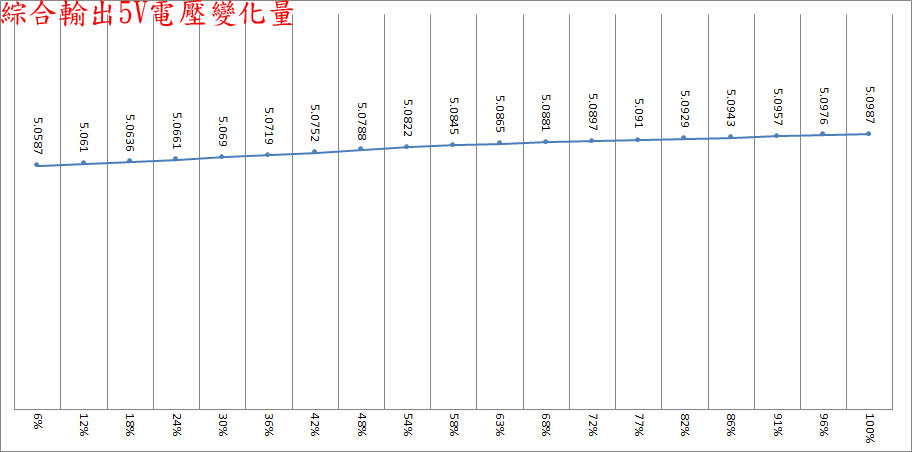

▼綜合輸出6%至100%之間5V輸出電壓最高與最低點差異為40mV
▼綜合輸出6%至100%之間12V輸出電壓最高與最低點差異為30mV

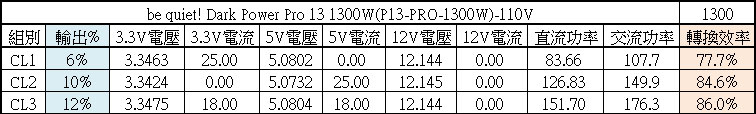

▼偏載測試，這時12V維持空載，分別測試3.3V滿載(CL1)、5V滿載(CL2)、3.3V/5V滿載(CL3)的3.3V/5V/12V電壓變化，並無出現超出±5%範圍情形(3.3V：3.135V-3.465V，5V：4.75V-5.25V，12V：11.4V-12.6V)

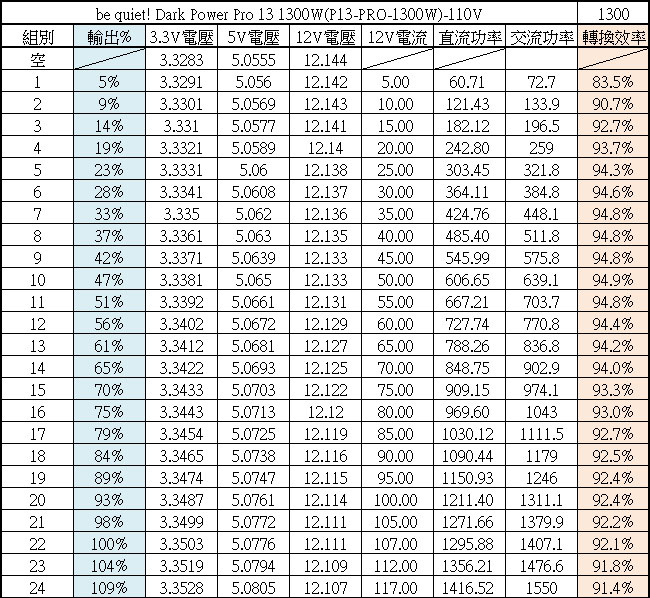

▼純12V輸出負載測試，這時3.3V/5V維持空載，3.3V/5V/12V電壓記錄如下表

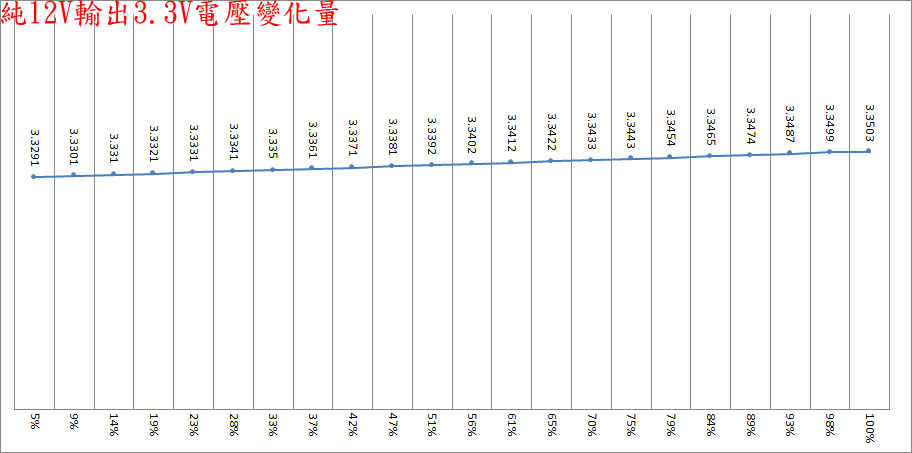

▼純12V輸出5%至100%之間3.3V輸出電壓最高與最低點差異為21.2mV
▼純12V輸出5%至100%之間5V輸出電壓最高與最低點差異為21.6mV

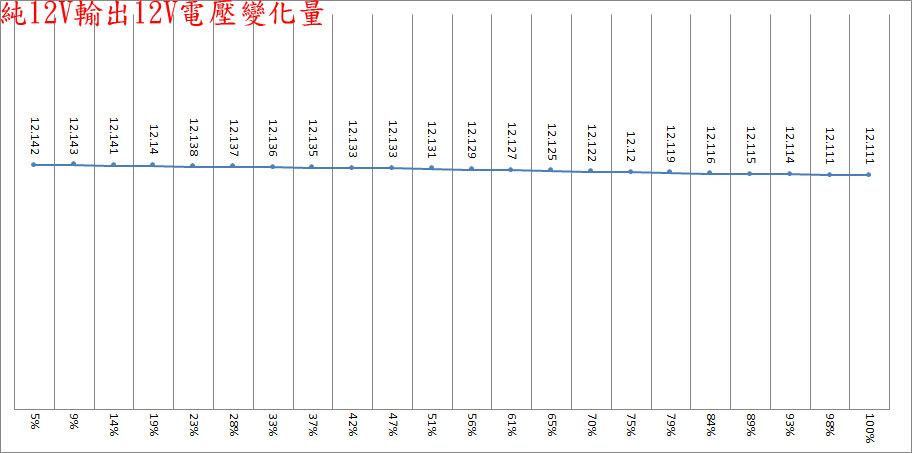

▼純12V輸出5%至100%之間12V輸出電壓最高與最低點差異為32mV

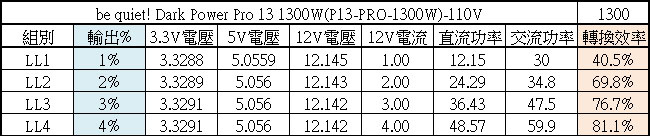

▼12V低輸出轉換效率測試，輸出12V/1A效率40.5%，輸出12V/2A效率69.8%，輸出12V/3A效率76.7%，輸出12V/4A效率81.1%

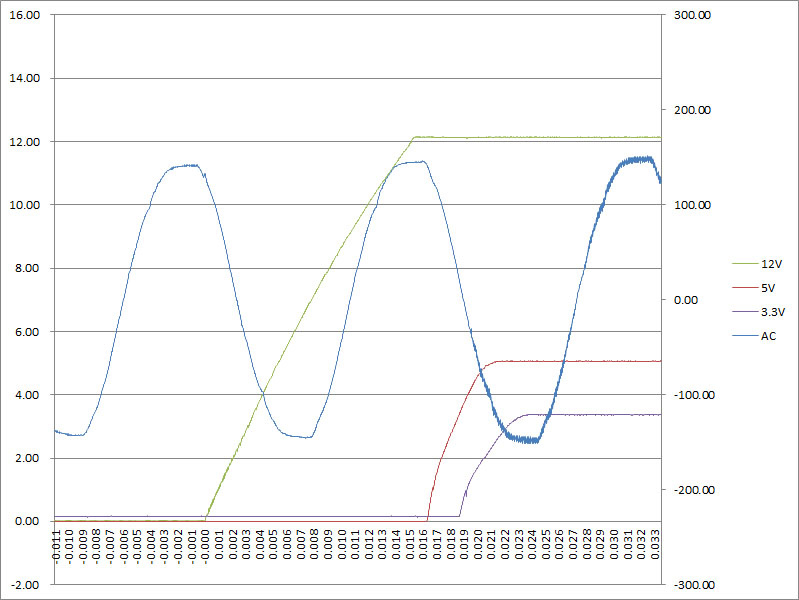

▼電源PS-ON信號啟動後直接3.3V/18A、5V/18A、12V/95A滿載輸出下各電壓上升時間圖，從12V開始上升處當成起點(0.000s)時，12V上升時間為15ms，5V上升時間為5ms，3.3V上升時間為5ms

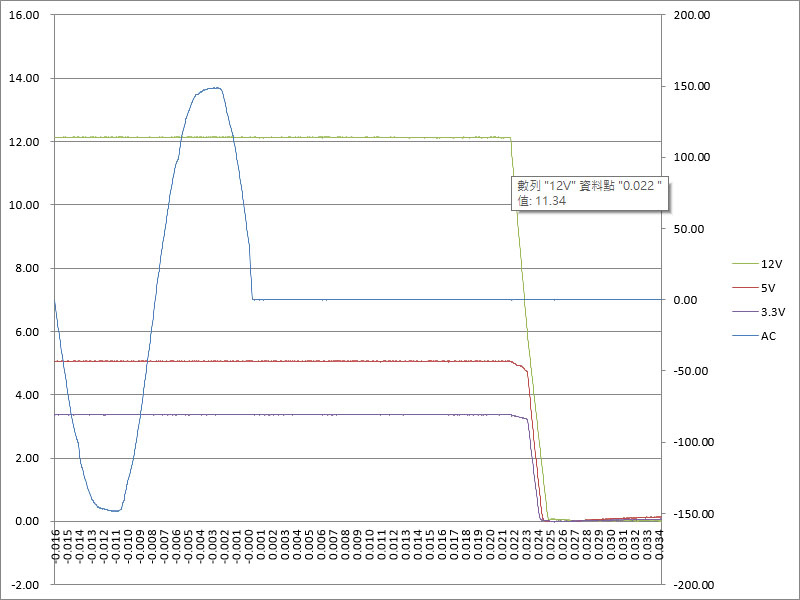

▼3.3V/18A、5V/18A、12V/95A滿載輸出下斷電的Hold-up time時序圖，從交流中斷處當成起點(0.000s)時，12V於22ms降至11.34V(圖片中資料點標籤)
以下波形圖，CH2藍色波形為12V電壓波形，CH3紫色波形為5V電壓波形，CH4綠色波形為3.3V電壓波形

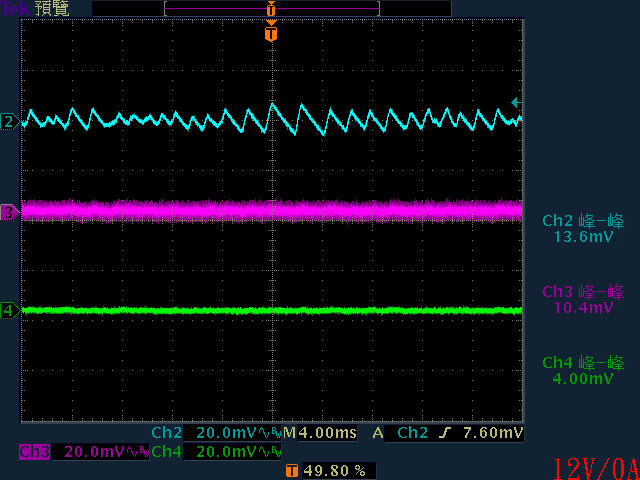

▼輸出無負載時12V有鋸齒狀漣波

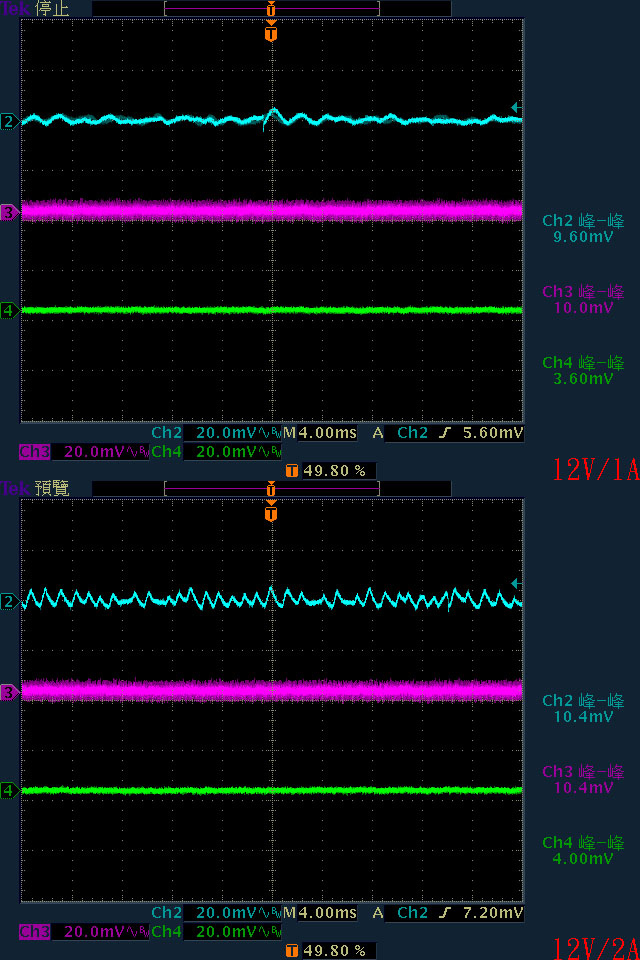

▼輸出12V/1A及12V/2A時12V漣波波形如圖所示

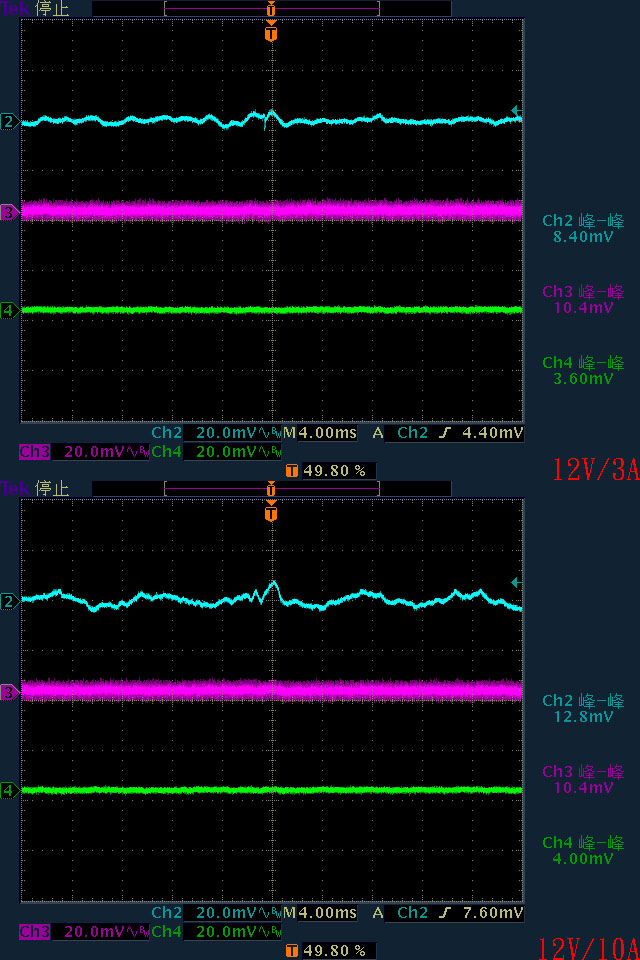

▼輸出12V/3A時12V漣波波形如圖所示。輸出12V/10A以上12V漣波波形固定，只改變振幅

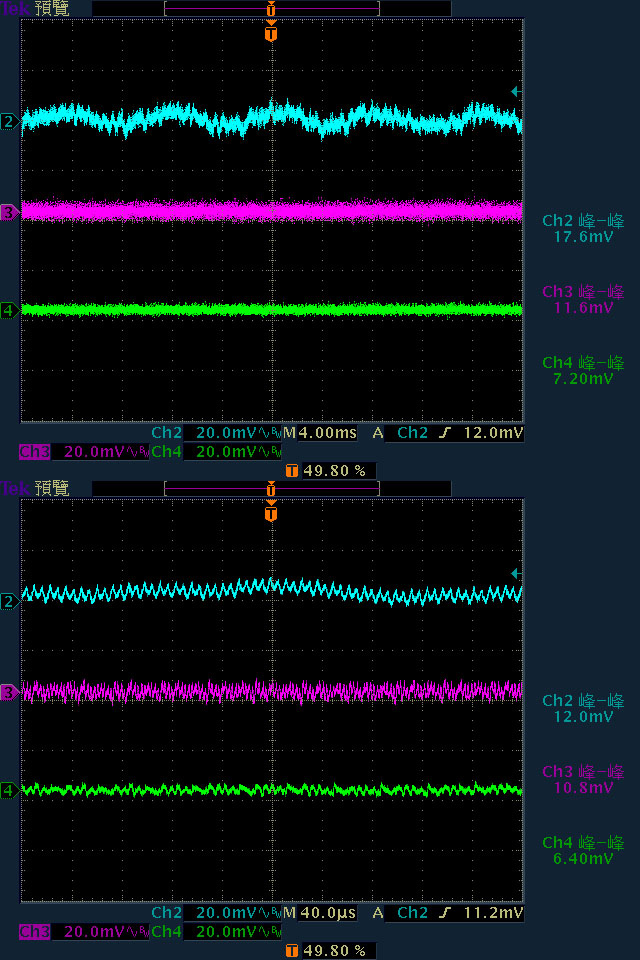

▼於3.3V/18A、5V/18A、12V/95A(綜合全負載)輸出下，12V/5V/3.3V各路低頻漣波分別為17.6mV/11.6mV/7.2mV，高頻漣波分別為12mV/10.8mV/6.4mV

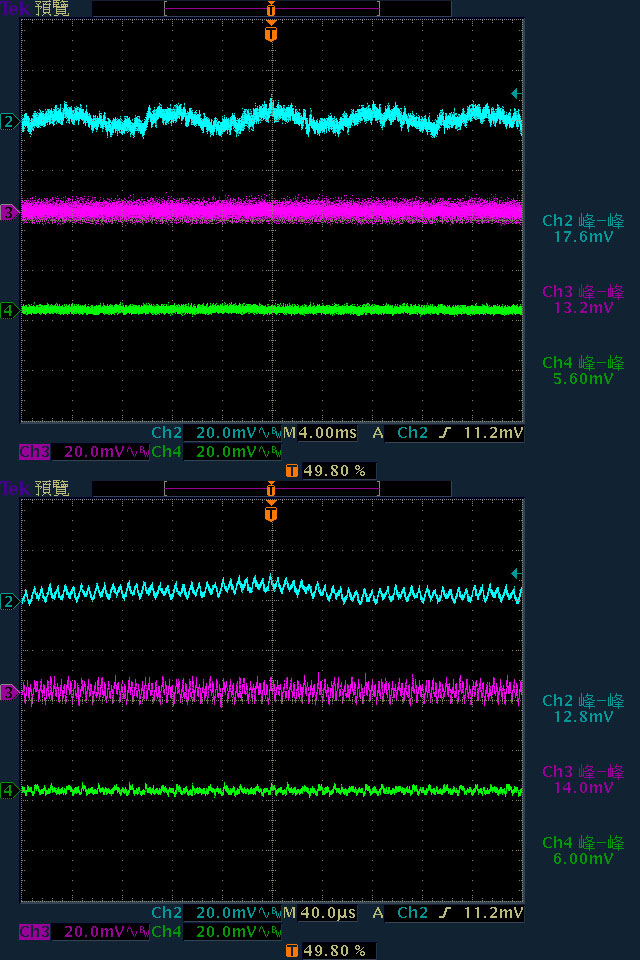

▼於12V/107A(純12V全負載)輸出下，12V/5V/3.3V各路低頻漣波分別為17.6mV/13.2mV/5.6mV，高頻漣波分別為12.8mV/14mV/6mV

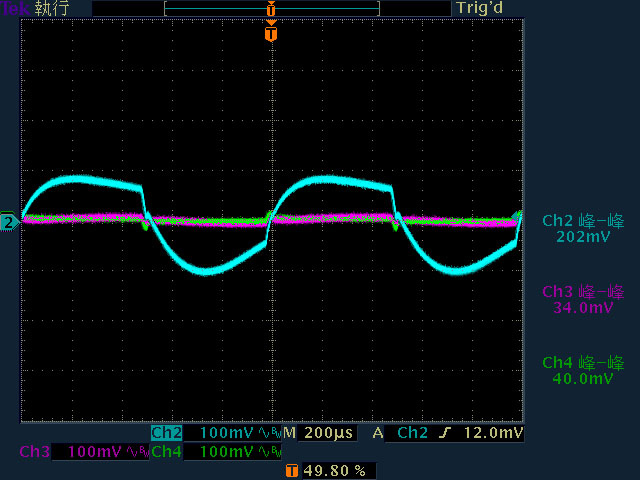

▼12V啟動動態負載，變動範圍5A至25A，維持時間500微秒，最大變動幅度為202mV，同時造成5V產生34m0V、3.3V產生40mV的變動
▼12V啟動動態負載，變動範圍25A至50A，維持時間500微秒，最大變動幅度為200mV，同時造成5V產生42mV、3.3V產生48mV的變動

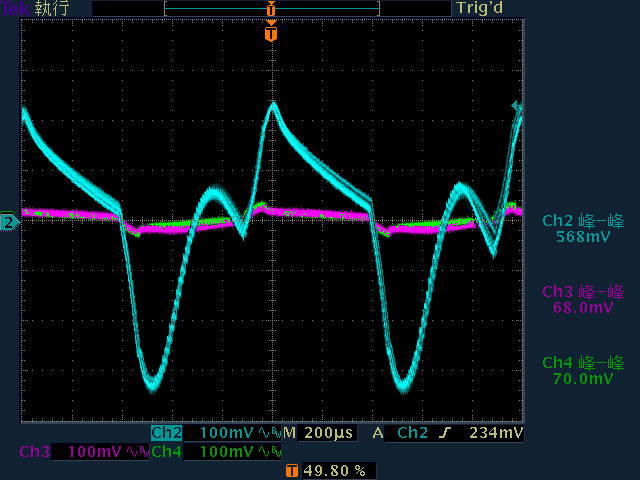

▼12V啟動動態負載，變動範圍10A至86A，維持時間500微秒，最大變動幅度為568mV，同時造成5V產生68mV、3.3V產生70mV的變動

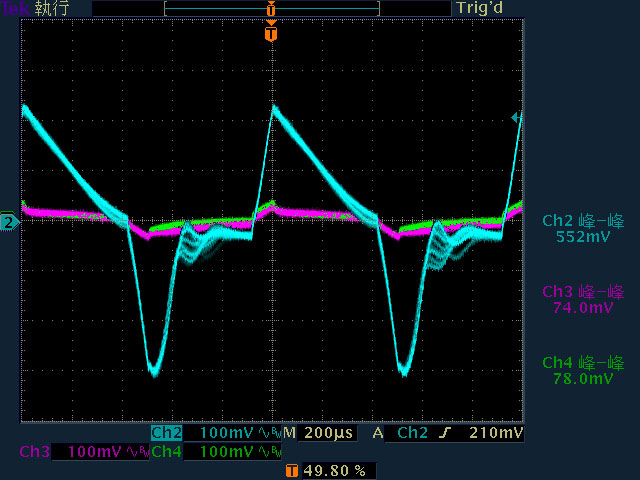

▼12V啟動動態負載，變動範圍20A至107A，維持時間500微秒，最大變動幅度為552mV，同時造成5V產生74mV、3.3V產生78mV的變動

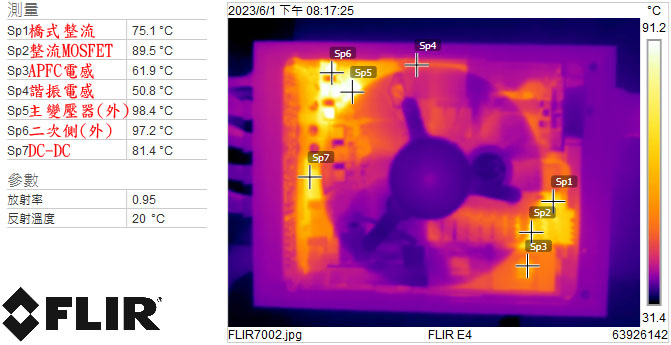

▼電源供應器滿載輸出下內部的紅外線熱影像圖(附註：安裝位置環境溫度會影響測試結果)

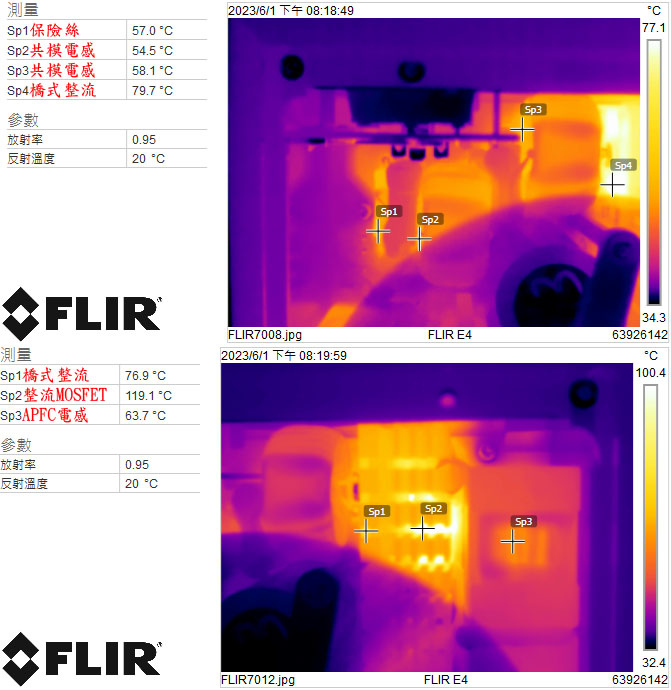

▼電源供應器滿載輸出下保險絲/共模電感/橋式整流(上圖)及橋式整流/整流MOSFET/APFC電感(下圖)的紅外線熱影像圖(附註：安裝位置環境溫度會影響測試結果)

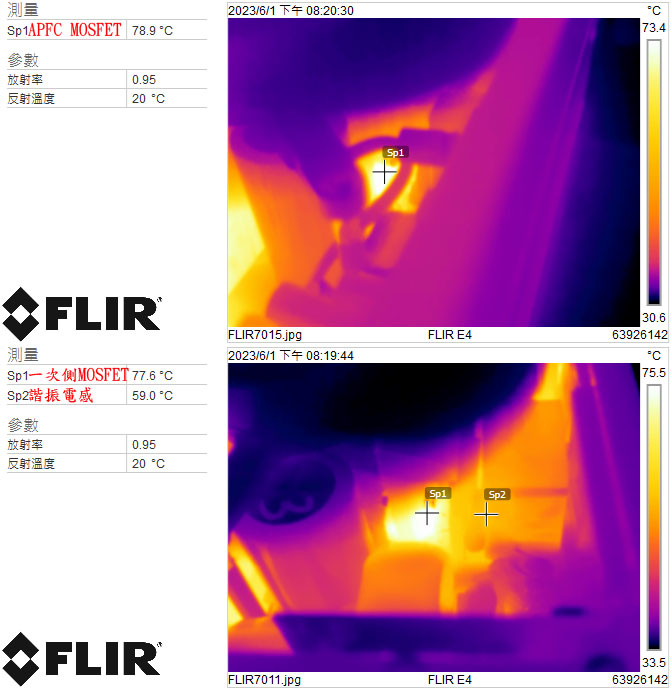

▼電源供應器滿載輸出下APFC MOSFET(上圖)及一次側MOSFET/諧振電感(下圖)的紅外線熱影像圖(附註：安裝位置環境溫度會影響測試結果)

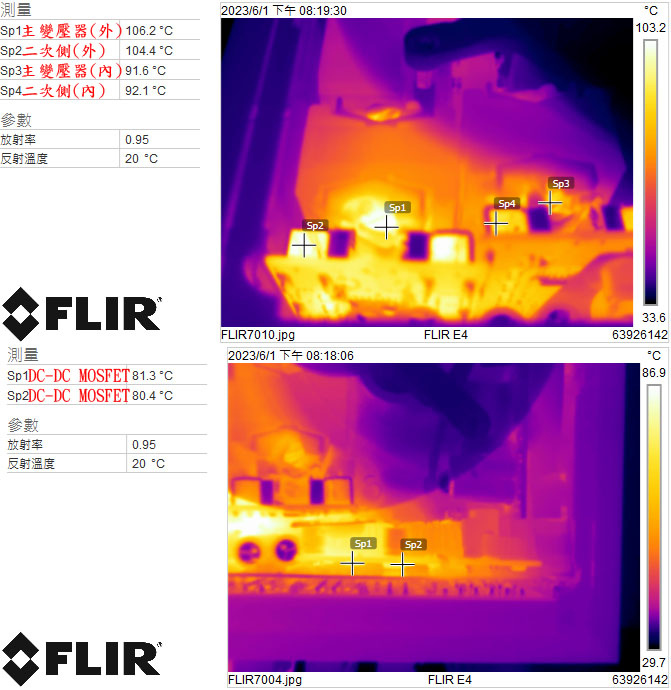

▼電源供應器滿載輸出下主變壓器/二次側(上圖)及DC-DC MOSFET(下圖)的紅外線熱影像圖(附註：安裝位置環境溫度會影響測試結果)

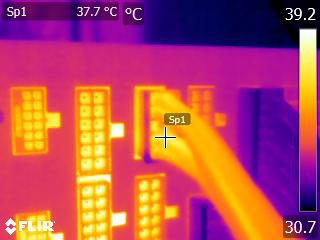

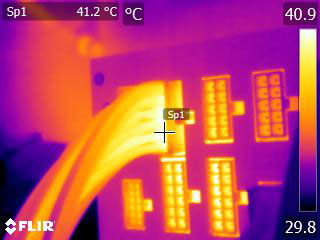

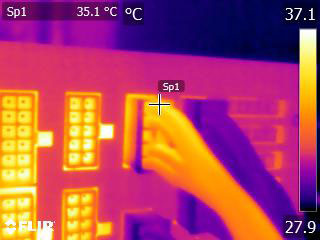

▼單條EPS 8P連續輸出28A(336W)10分鐘後的電源端模組化接頭紅外線熱影像圖(附註：安裝位置環境溫度會影響測試結果)
▼單條EPS 4+4P連續輸出28A(336W)10分鐘後的電源端模組化接頭紅外線熱影像圖(附註：安裝位置環境溫度會影響測試結果)
▼單條PCIE 6+2P(雙線雙頭)連續輸出42A(504W)10分鐘後的電源端模組化接頭紅外線熱影像圖(附註：安裝位置環境溫度會影響測試結果)

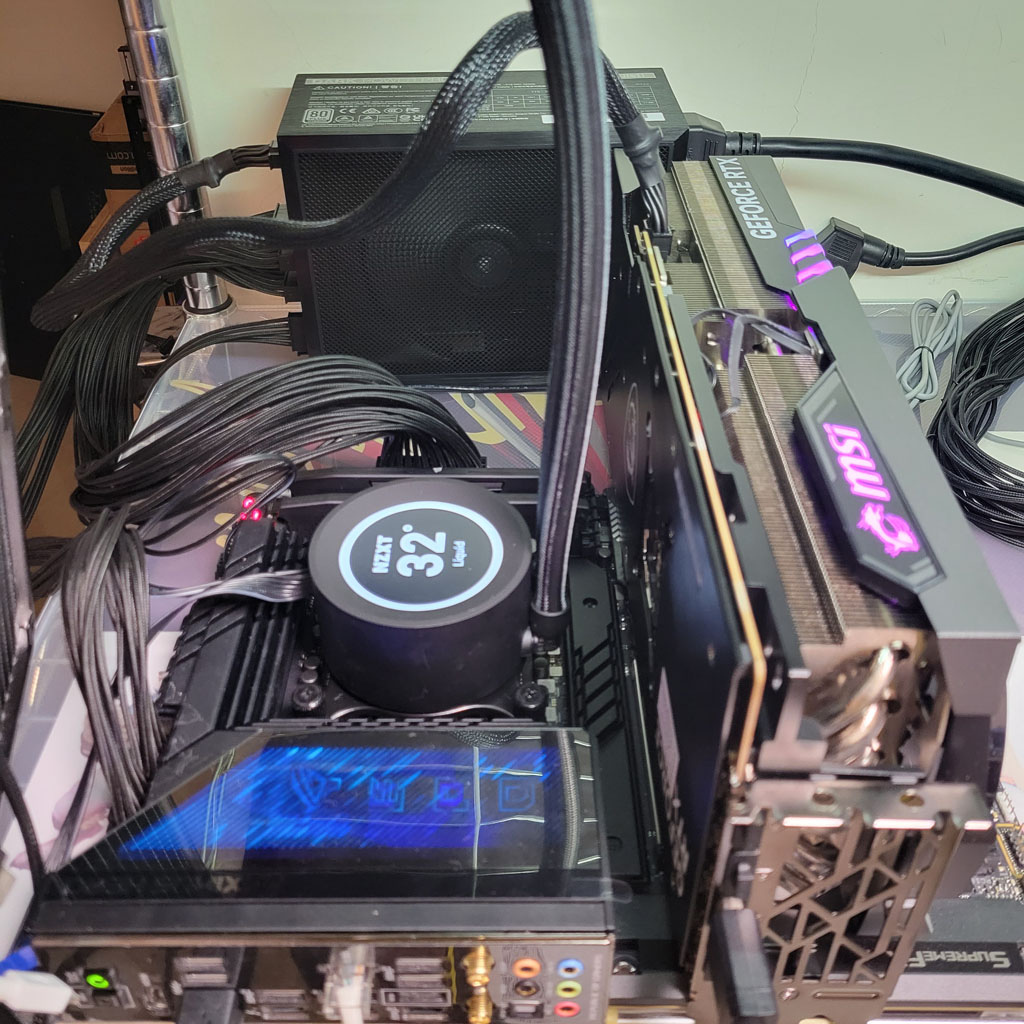

▼用隨附的12VHPWR模組化線材連接MSI GEFORCE RTX 4090 GAMING X TRIO進行測試

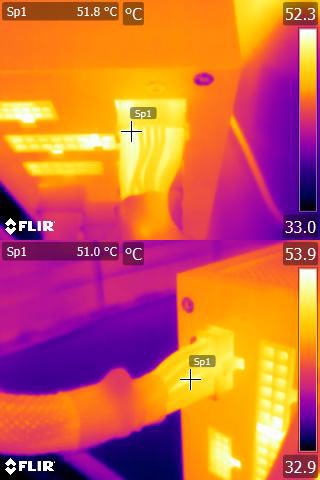

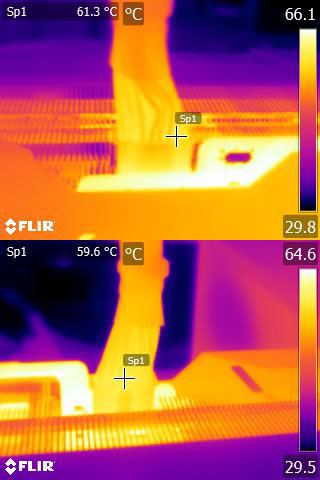

▼執行FURMARK 30分鐘後電源端插頭的紅外線熱影像圖(附註：安裝位置環境溫度會影響測試結果)
▼執行FURMARK 30分鐘後顯示卡端插頭的紅外線熱影像圖(附註：安裝位置環境溫度會影響測試結果)
本體及內部結構心得小結：
○採用全模組化設計，黑色傘繩編織線模組化線路(12VHPWR為黑色編織網包覆模組化線路)，每個PCIE 6+2P接頭採獨立線路，1條SATA與大4P採混搭配置，提供1個ATX 20+4P、1個EPS 4+4P、1個EPS 8P、2個600W 12VHPWR、6個PCIE 6+2P、16個直式SATA、5個省力易拔大4P，未提供小4P接頭或轉接線
○電源端2個12VHPWR插座的S4/S3接至COM，為600W定義，S2/S1經100kΩ電阻接至+3.3V
○預設6路12V輸出，可透過裝在擴充槽檔板的開關或是短接跳線切換成單路12V模式
○採用鋁合金陽極處理髮絲紋外殼，全網格進氣護網，漏斗形風罩，無框版be quiet! SILENTWINGS FDB風扇裝在3支銅柱上，其中2支銅柱經電路板鎖在鋁合金外殼鎖點，1支使用螺母鎖在電路板上，銅柱下半部包覆套管
○交流輸入插座與總開關有安裝金屬支架，後方安裝電路板。總開關不直接控制交流輸入，只控制內部電路決定電源是否運作。共模電感/保險絲/突波吸收器有包覆套管
○電路板背面焊點整體做工良好，大電流線路有敷錫處理，12V迴路部分區域加上金屬板
○採用1個TI數位控制器負責半主動式整流器與交錯式APFC，1個TI數位控制器負責全橋諧振與同步整流輸出12V，搭配DC-DC轉換3.3V/5V/-12V。半主動式整流器利用2個MOSFET與橋式整流器結合，由數位控制器控制MOSFET，可減少橋式整流器的導通損失
○APFC MOSFET/二極體使用Infineon，半主動整流MOSFET使用onsemi，一次側MOSFET使用Alpha & Omega，二次側12V同步整流MOSFET使用Infineon/onsemi。APFC/一次側使用全絕緣封裝MOSFET
○APFC電容使用Nippon Chemi-con/Nichicon，其他固態/電解電容使用Nippon Chemi-con/Nichicon/Rubycon
○使用TI數位控制器搭配獨立電源管理IC及電流偵測IC，組成電源管理電路
各項測試結果簡單總結：
○10%/20%/50%/100%輸出轉換效率分別為91.19%/93.79%/94.69%/92.02%，符合80PLUS鈦金認證要求10%輸出90%效率、20%輸出92%效率、50%輸出94%效率、100%輸出90%效率
○功率因數修正，滿足80PLUS鈦金認證要求
○偏載測試，12V維持空載，測試3.3V滿載、5V滿載、3.3V/5V滿載的3.3V/5V/12V電壓變化，均未超出±5%範圍
○電源啟動至綜合全負載輸出狀態，12V上升時間15ms，5V上升時間5ms，3.3V上升時間5ms
○綜合全負載輸出狀態切斷AC輸入模擬電力中斷，12V於22ms降至11.34V
○輸出無負載時12V有鋸齒狀漣波；輸出12V/10A以上漣波波形固定，只改變振幅。於綜合全負載輸出下12V/5V/3.3V各路低頻漣波分別為17.6mV/11.6mV/7.2mV；於純12V全負載輸出下12V/5V/3.3V各路低頻漣波分別為17.6mV/13.2mV/5.6mV
○12V動態負載測試，變動範圍5A至25A，維持時間500微秒，最大變動幅度為202mV
○12V動態負載測試，變動範圍25A至50A，維持時間500微秒，最大變動幅度為200mV
○12V動態負載測試，變動範圍10A至86A，維持時間500微秒，最大變動幅度為568mV
○12V動態負載測試，變動範圍20A至107A，維持時間500微秒，最大變動幅度為552mV
○熱機下3.3V過電流截止點38A(152%)，5V過電流截止點37A(148%)
○熱機下12V單路模式的過電流截止點125A(115%)，12V多路模式的12V1過電流截止點55A(157%)，12V2過電流截止點63A(180%)，12V3過電流截止點58A(145%)，12V4過電流截止點63A(158%)，12V5過電流截止點68A(124%)，12V6過電流截止點74A(135%)
報告完畢，謝謝收看
