MONTECH AIR 903 MAX機殼特色：
●左側配置透明無打孔強化玻璃，前方配置大面積快拆式金屬網孔板，增加通風量
●前方/頂部/後方/電源艙頂部可安裝最多9個120mm風扇，前方預裝3個HP140 ARGB PWM風扇，後方預裝1個HP140 PWM風扇。前方/頂部可安裝360mm一體式水冷散熱排
●配置7個無支架標準擴充槽，不用擔心介面卡連接埠會被阻擋
●頂部配置磁吸式過濾網，底部電源進氣口配置後抽式過濾網
●頂部縱置式I/O面板提供2個USB3.2 Type-A及1個USB3.2 Type-C，配置獨立燈光控制按鈕
●底板前方2個穿線開口提供3條魔鬼氈束帶，可固定線路，方便整線
●燈光風扇控制板提供6個3pin ARGB插針及6個風扇4pin插針，可從燈光按鈕切換內建預設燈效，也能與支援ARGB主機板連動控制。6個風扇可經主機板PWM信號連動控制，並回傳FAN1風扇插針的轉速
●底部可拆卸式3.5吋/2.5吋固定架安裝位置可2段調整，可安裝2個3.5吋硬碟或是1個2.5吋SSD加1個3.5吋硬碟
●底板背面前方可安裝2個2.5吋SSD，底板背面右下方2個2.5吋固定架可安裝2個2.5吋SSD
MONTECH AIR 903 MAX機殼規格：
本體尺寸(L×W×H)：478×230×493mm
外箱尺寸(L×W×H)：555×293×535mm
可安裝主機板種類：E-ATX、ATX、Micro ATX、ITX
前置I/O埠：2個USB3.2 Type-A、1個USB3.2 Type-C、1個耳機3.5mm、1個麥克風3.5mm
3.5吋安裝空間：2個
2.5吋安裝空間：5個(1個與3.5吋安裝空間共用)
標準擴充槽：7個
前方風扇安裝空間：3個120/140mm(預裝3個HP140 140mm ARGB PWM風扇)
頂部風扇安裝空間：3個120mm或2個140mm
後方風扇安裝空間：1個120/140mm(預裝1個HP140 140mm PWM風扇)
電源艙頂部風扇安裝空間：2個120mm
過濾網：前方快拆金屬網孔板，頂部磁吸式過濾網，底部電源進氣口後抽式過濾網
可安裝CPU散熱器高度：≦180mm
可安裝顯示卡長度：≦400mm
可安裝電源供應器長度：≦240mm
前方可安裝水冷排尺寸：120/140/240/280/360mm
頂部可安裝水冷排尺寸：120/140/240/280/360mm
▼此面外箱有商標、易碎注意圖示、外觀單線圖、產品名稱
▼此面外箱有商標、產品名稱、外觀單線圖、多國語言特色說明
▼外箱左/右兩側有產品名稱、提把開口、分解單線圖、產品規格、原廠網址、條碼、產地、顏色標示
▼外箱頂部有商標/標語、易碎注意圖示、產品名稱

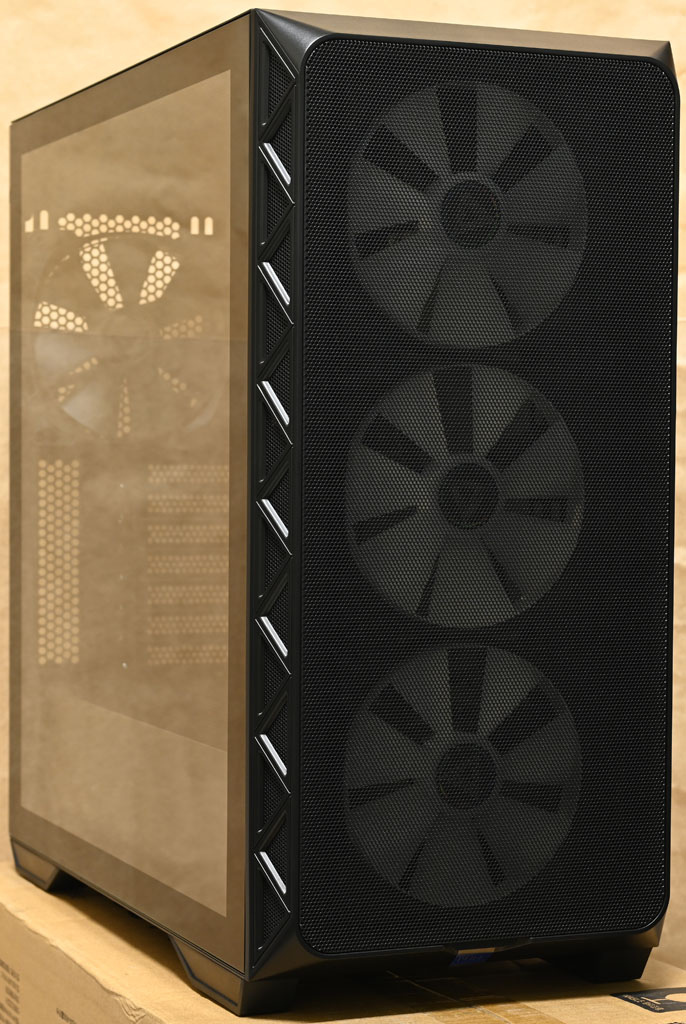

▼左側配置透明無打孔強化玻璃，前方面板兩側有造型通風網孔

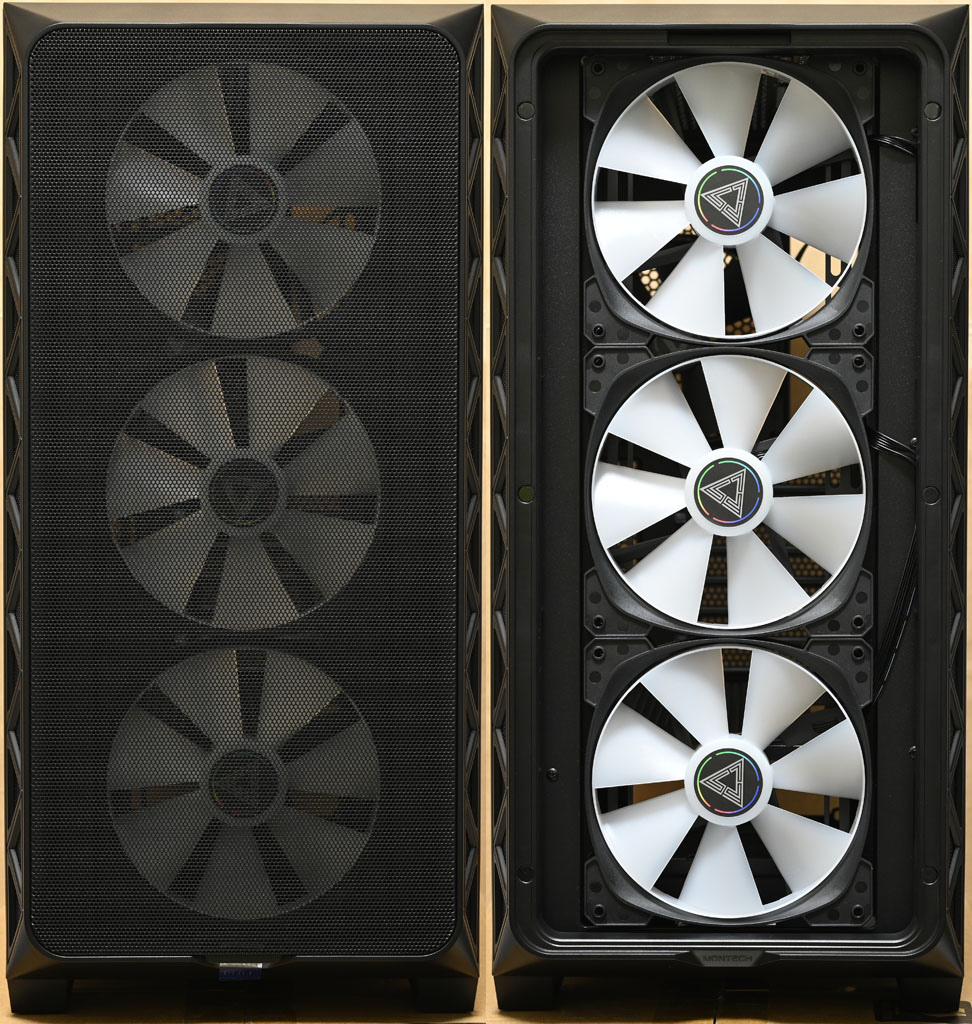

▼前方配置大面積快拆式金屬網孔板，確保通風效果良好。前方預裝3個HP140 140mm ARGB PWM風扇，風扇安裝在外側
▼前方長條形固定孔可安裝3個120/140mm風扇，水冷排可裝到360mm

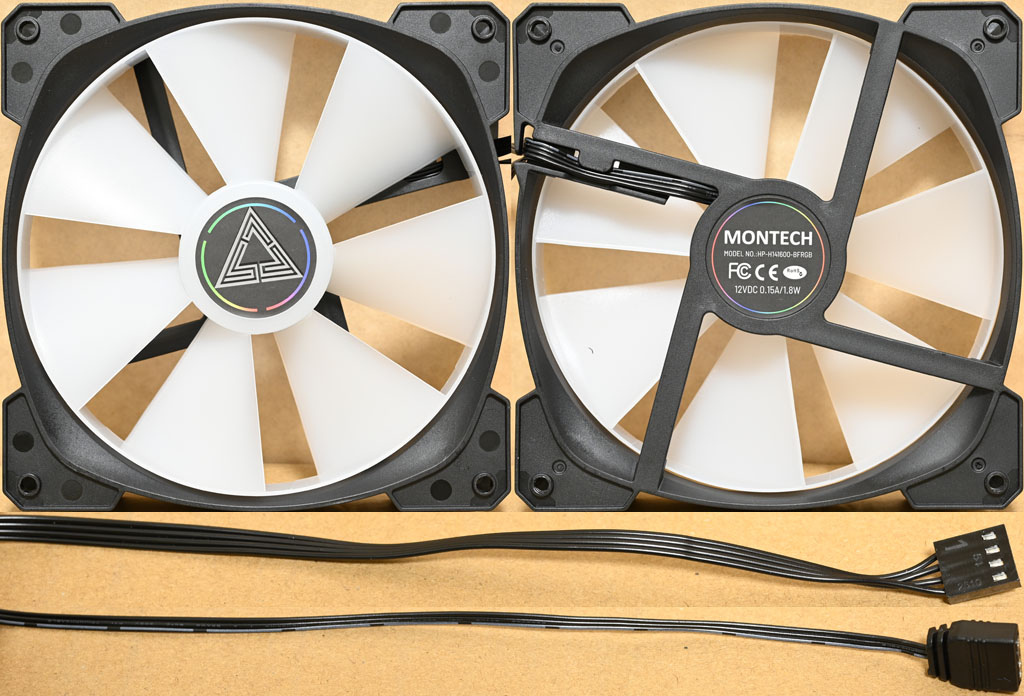

▼HP140 140mm ARGB PWM風扇，型號HP-H141600-BFRGB，乳白色扇葉軸心有商標，7葉片扇葉配置環狀固定框，外框中央貼紙上面有商標/型號/認證標誌/電壓/電流/功率，4pin風扇電源線路長度50公分，3pin燈光控制線路長度50公分
▼頂部配置磁吸式過濾網，長條形固定孔可安裝3個120mm或2個140mm風扇，水冷排可裝到360mm(會受到主機板上方元件/記憶體高度影響)
▼位於頂部右前方的縱置式I/O埠、按鈕與指示燈，由前(圖左)至後(圖右)分別是電源按鈕(內含電源/硬碟指示燈)、2個USB3.2 Type-A、1個USB3.2 Type-C、麥克風3.5mm插座、耳機3.5mm插座、重置按鈕、燈光按鈕

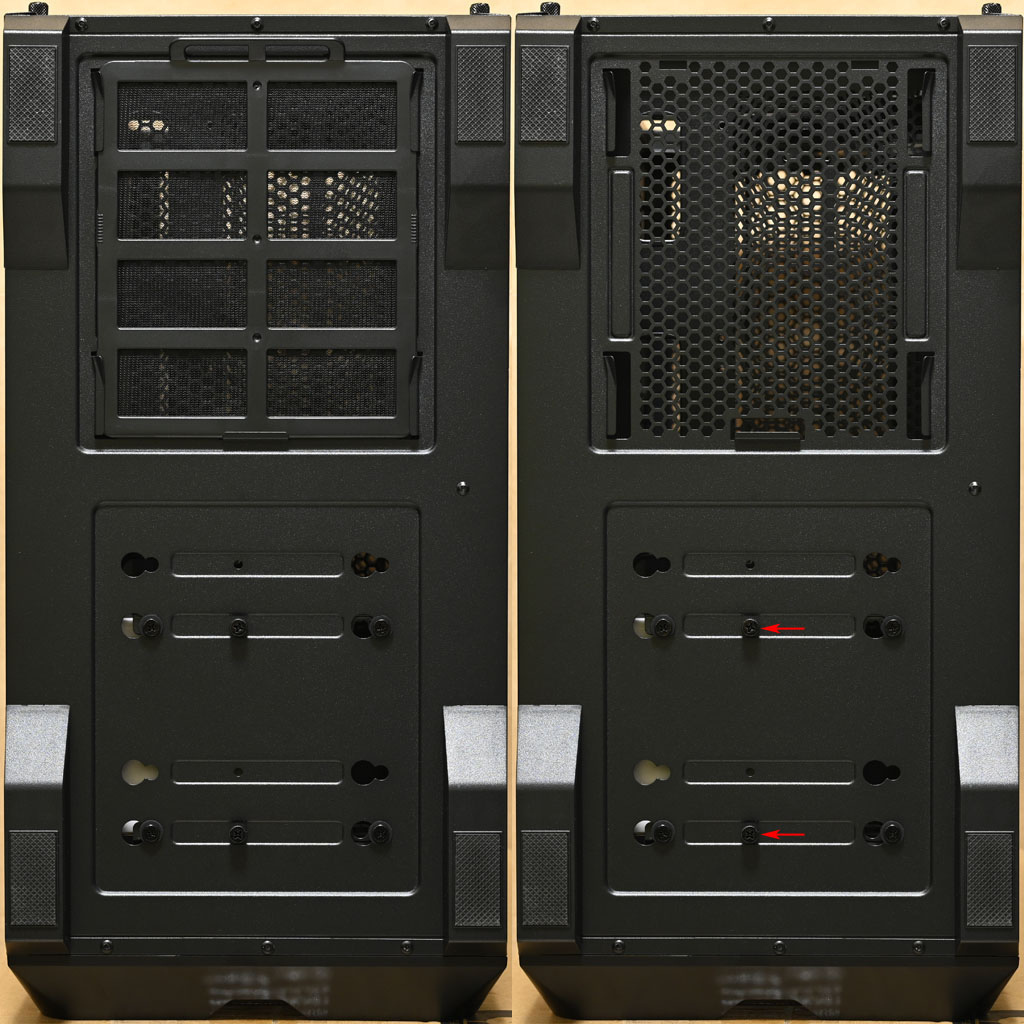

▼機殼底部腳座有防滑墊，電源供應器進氣口配置後抽式過濾網，紅色箭頭為3.5吋/2.5吋固定架的手轉螺絲

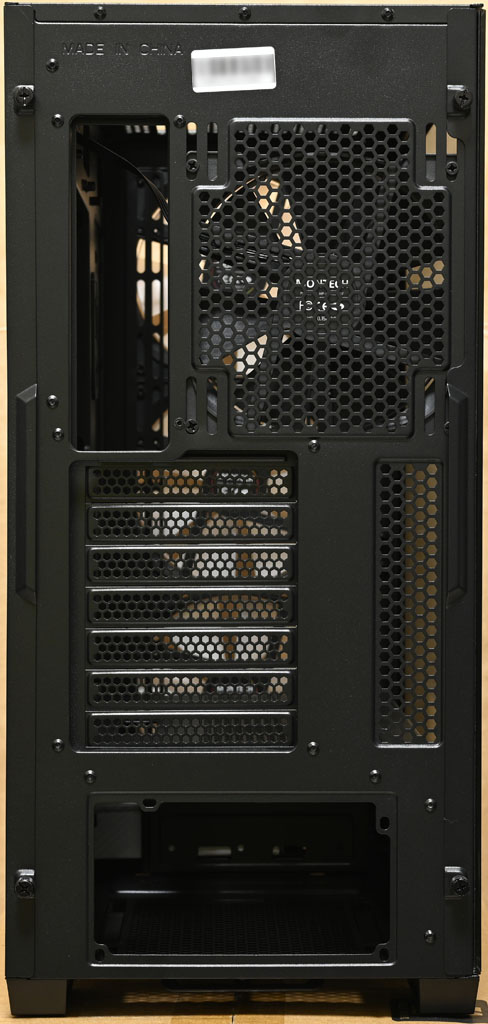

▼機殼後方右上長條形固定孔可安裝1個120/140mm風扇。提供7個無支架標準擴充槽，均具備可重複拆裝的網狀通風擋板。下方電源供應器安裝位置僅提供單一方向電源安裝方向固定孔位

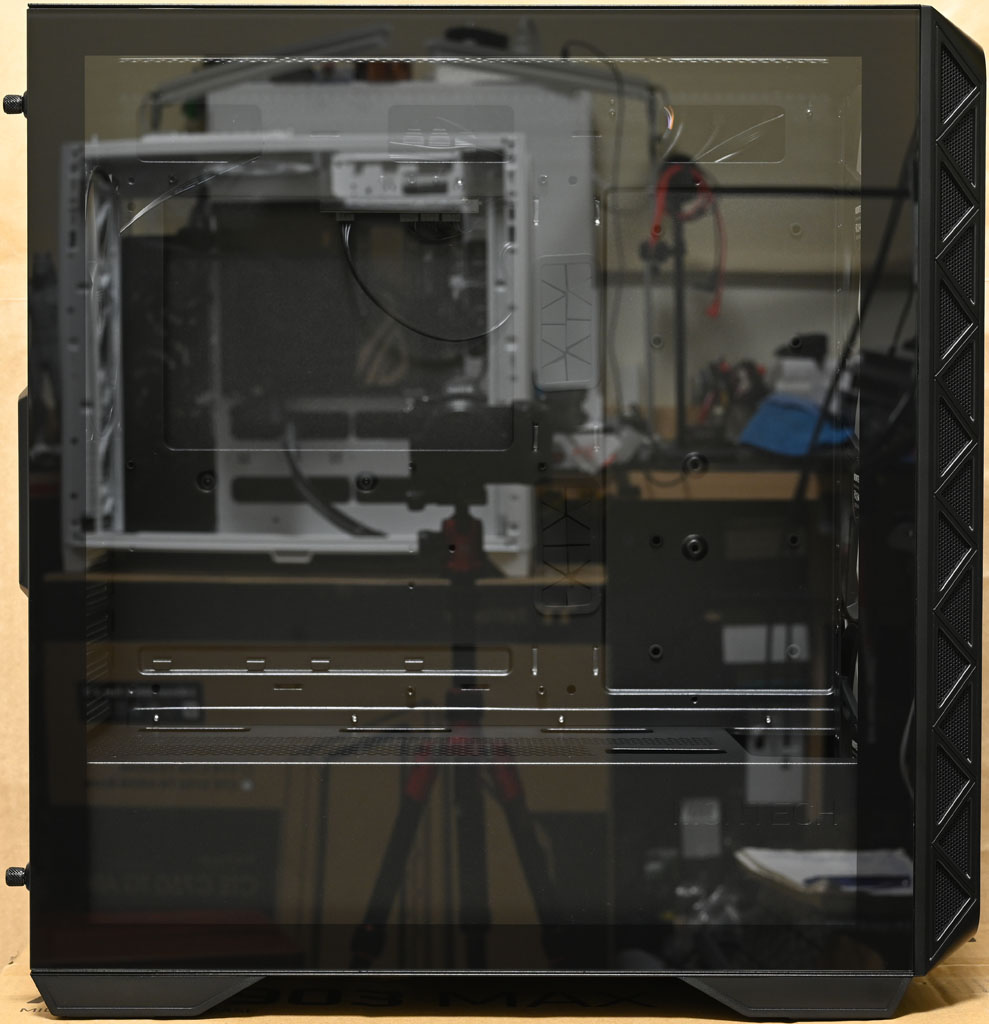

▼左側配置後鎖式無打孔強化玻璃側板，使用2個防掉落手轉螺絲固定
▼機殼左側配置如下圖所示，主機板/介面卡安裝區與電源艙採隔離設計，底板上方有3個長方形穿線開口，前方2個穿線開口有護套

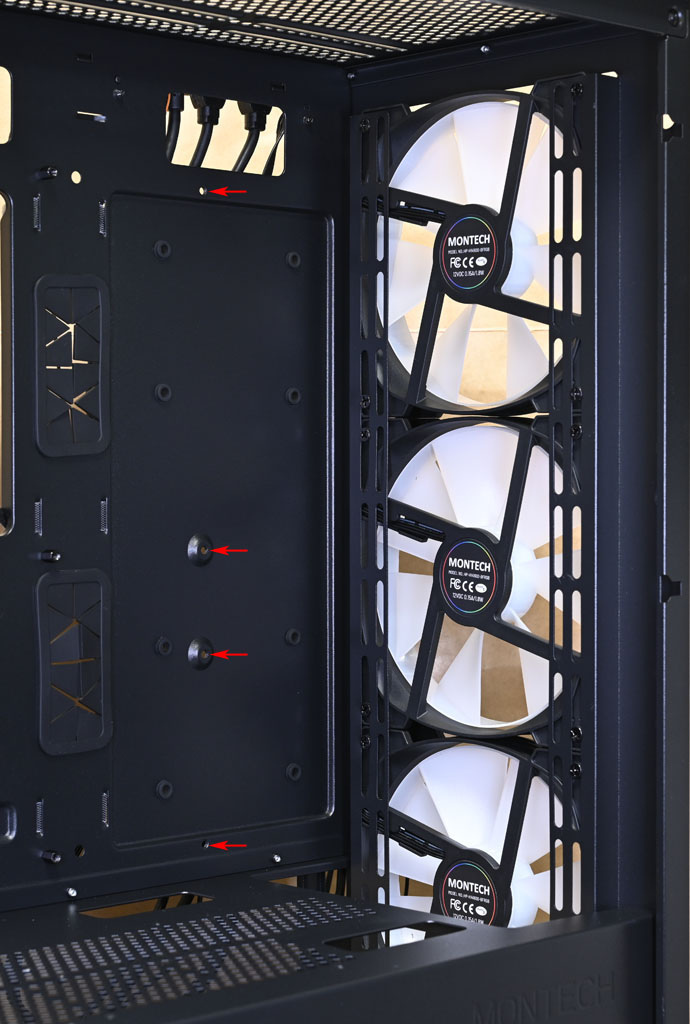

▼底板前端增設E-ATX主機板用鎖點(紅色箭頭)，不過E-ATX主機板會阻擋到底板前方穿線開口，影響線路整理，也會擋住底板背面前方2.5吋SSD的部分固定孔

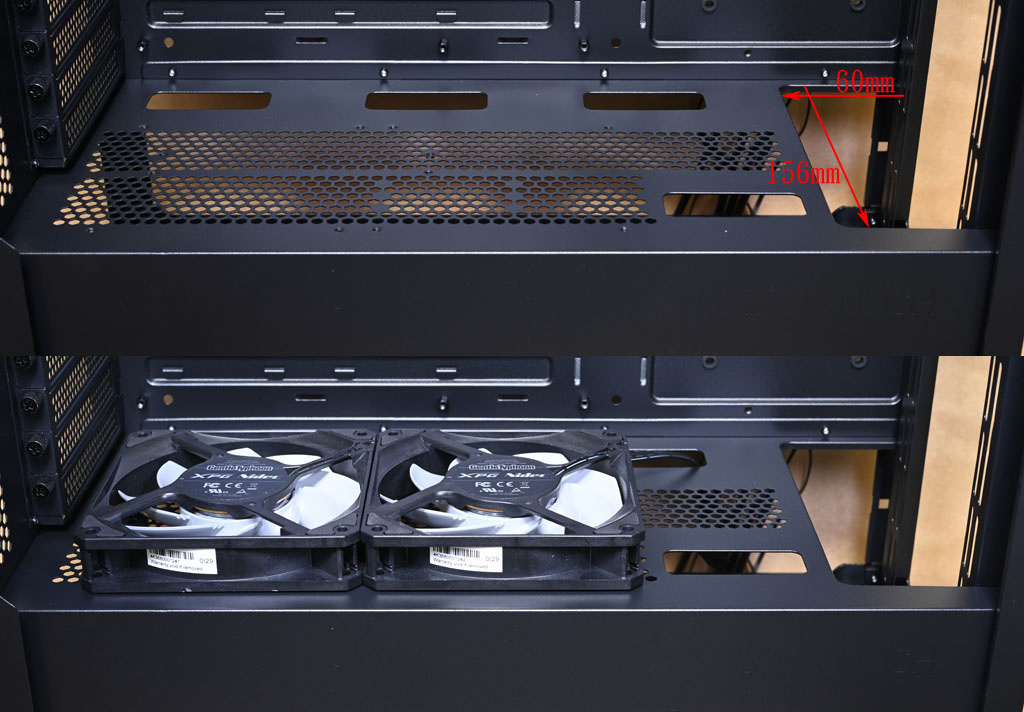

▼電源艙頂部靠近底板有3個長方形穿線開口，靠近前方外側有1個長方形穿線開口，前方開口大小156×60mm，網狀通風口可安裝2個120mm風扇
▼電源艙前端有商標凹印

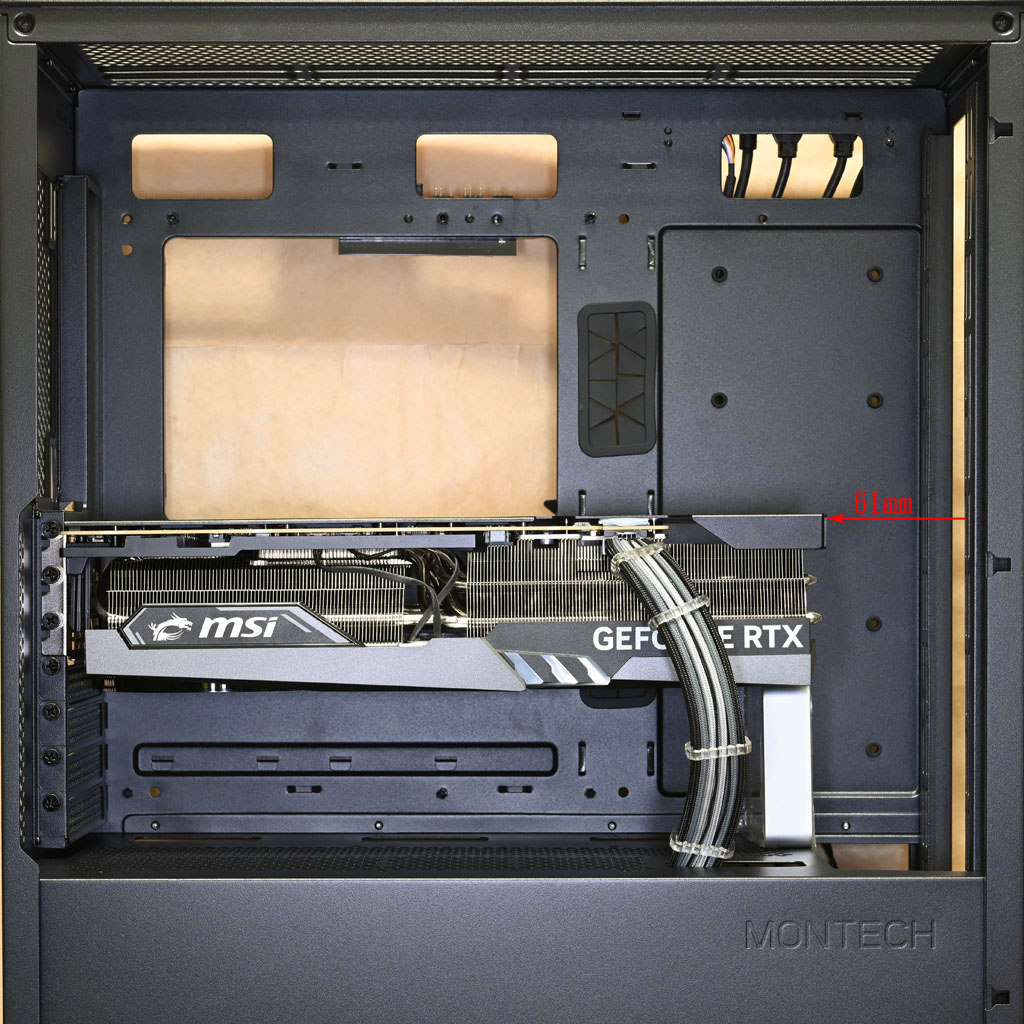

▼安裝MSI GEFORCE RTX 4090 GAMING X TRIO(337×140×77mm)時，顯示卡前端與機殼前方風扇固定架距離61mm

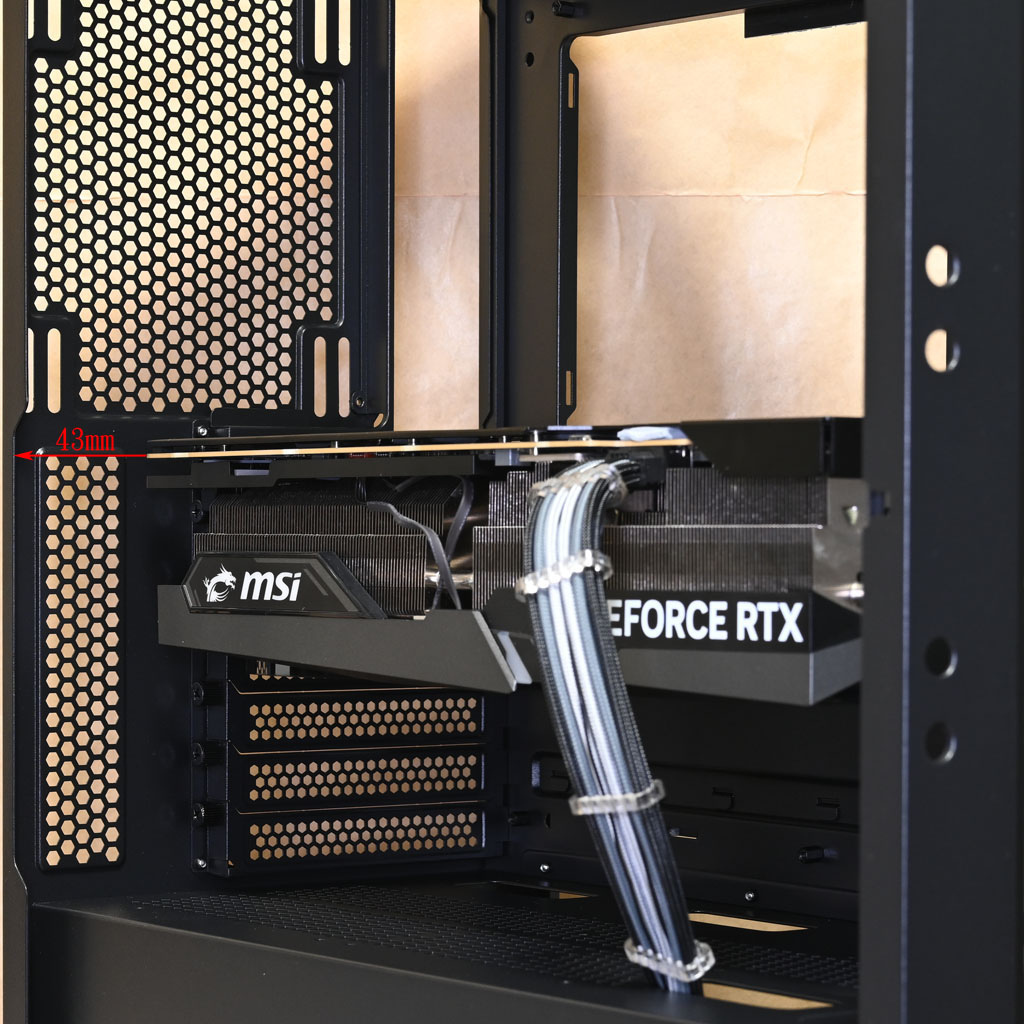

▼安裝MSI GEFORCE RTX 4090 GAMING X TRIO(337×140×77mm)時，顯示卡頂端與機殼左側距離43mm

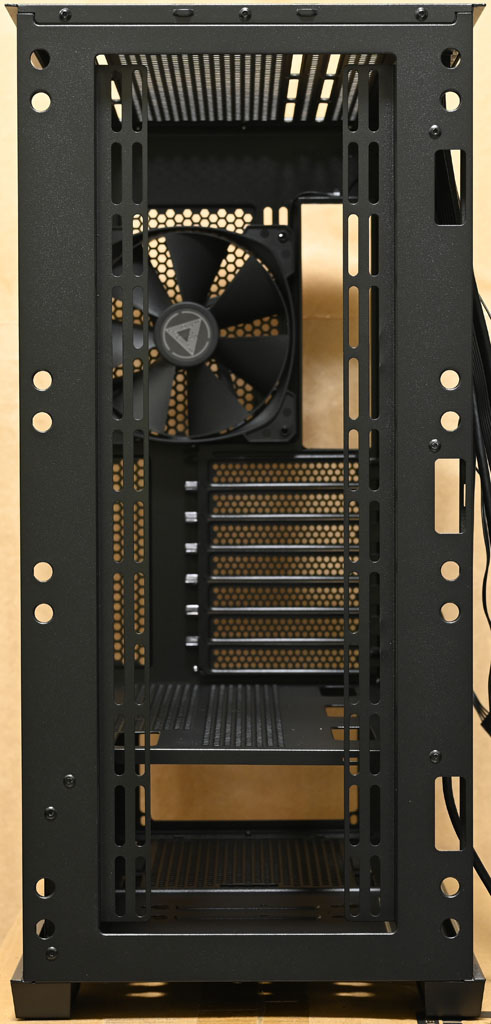

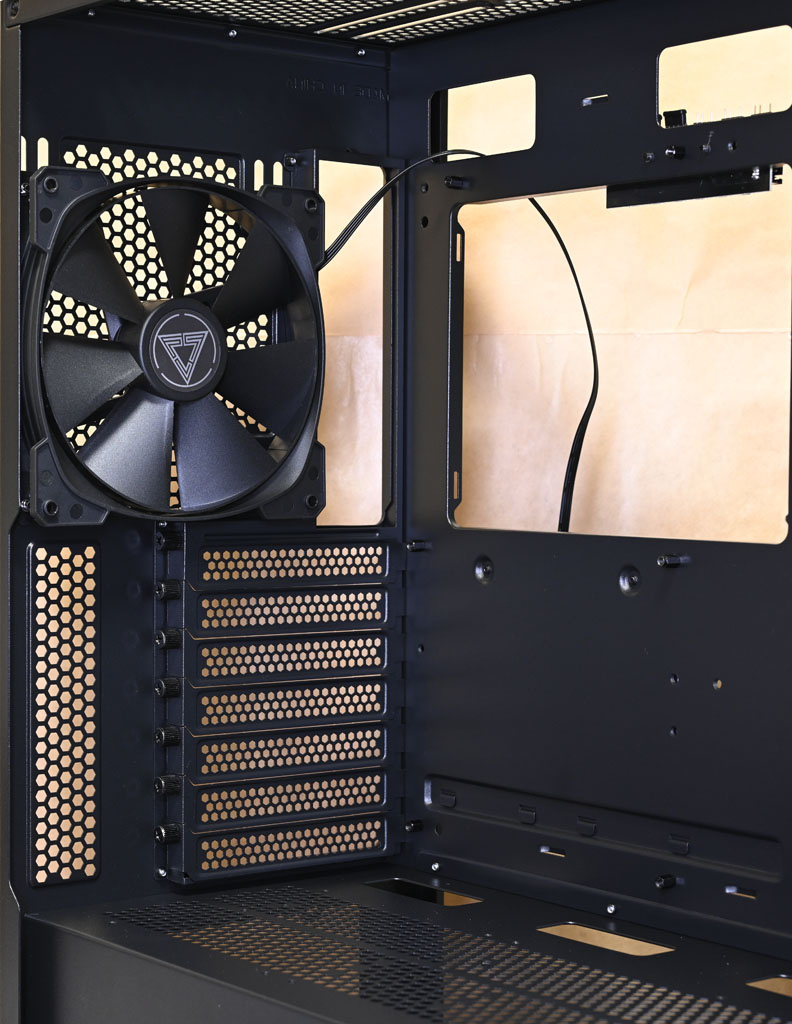

▼後方預裝1個HP140 140mm PWM風扇，主機板安裝底板上方鏤空，方便拆裝CPU散熱器背板，擴充槽網狀通風擋板使用手轉螺絲固定

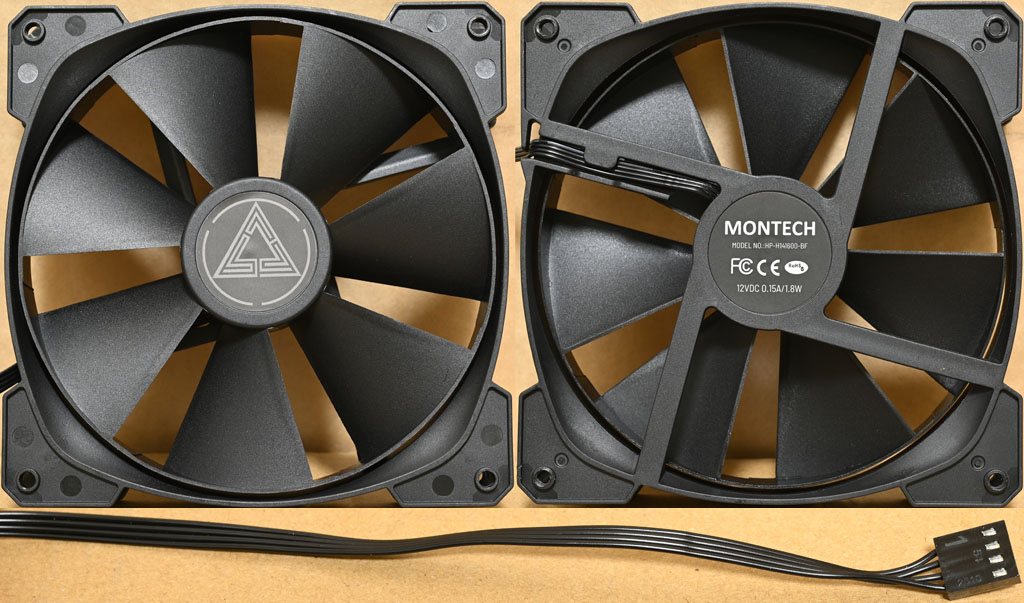

▼HP140 140mm PWM風扇，型號HP-H141600-BF，扇葉軸心有商標，7葉片扇葉配置環狀固定框，外框中央貼紙上面有商標/型號/認證標誌/電壓/電流/功率，4pin風扇電源線路長度50公分
▼鬆開右側板後方手轉螺絲後即可拆下側板

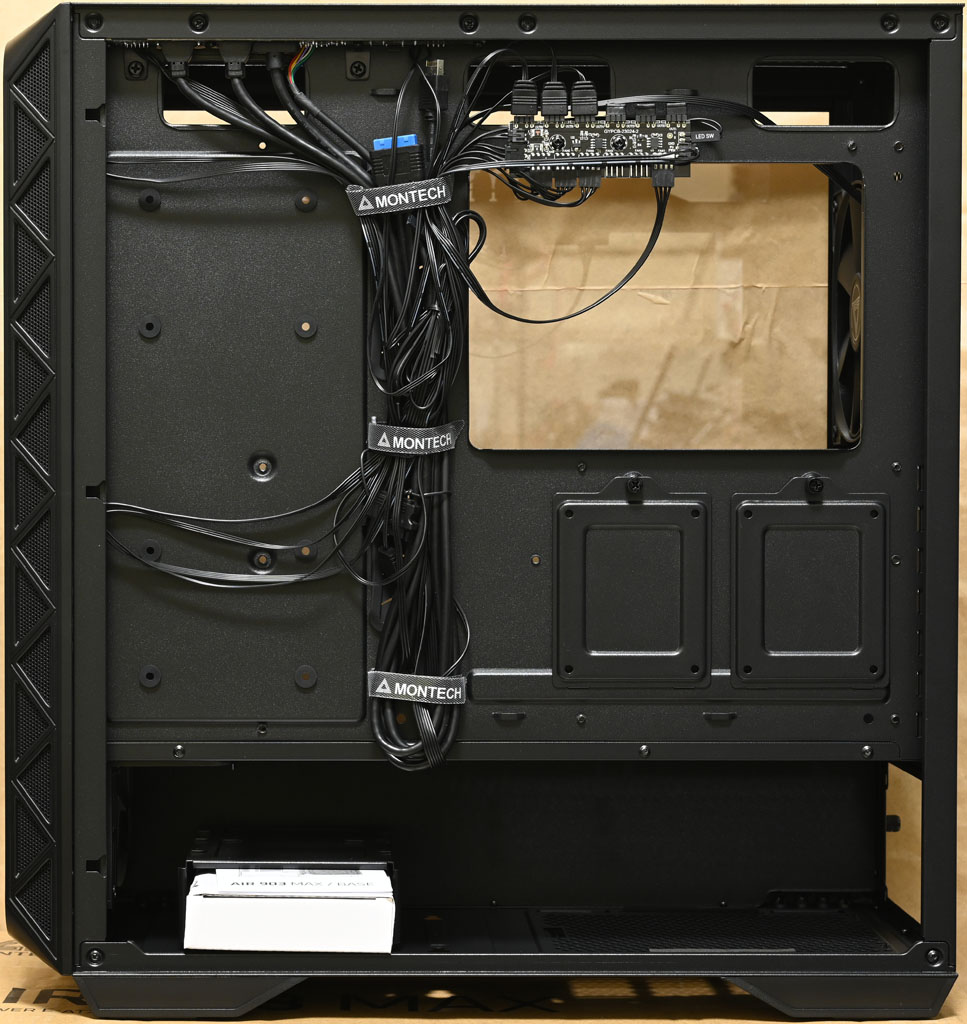

▼右側側板卸除後，配件紙盒放在下方硬碟架內

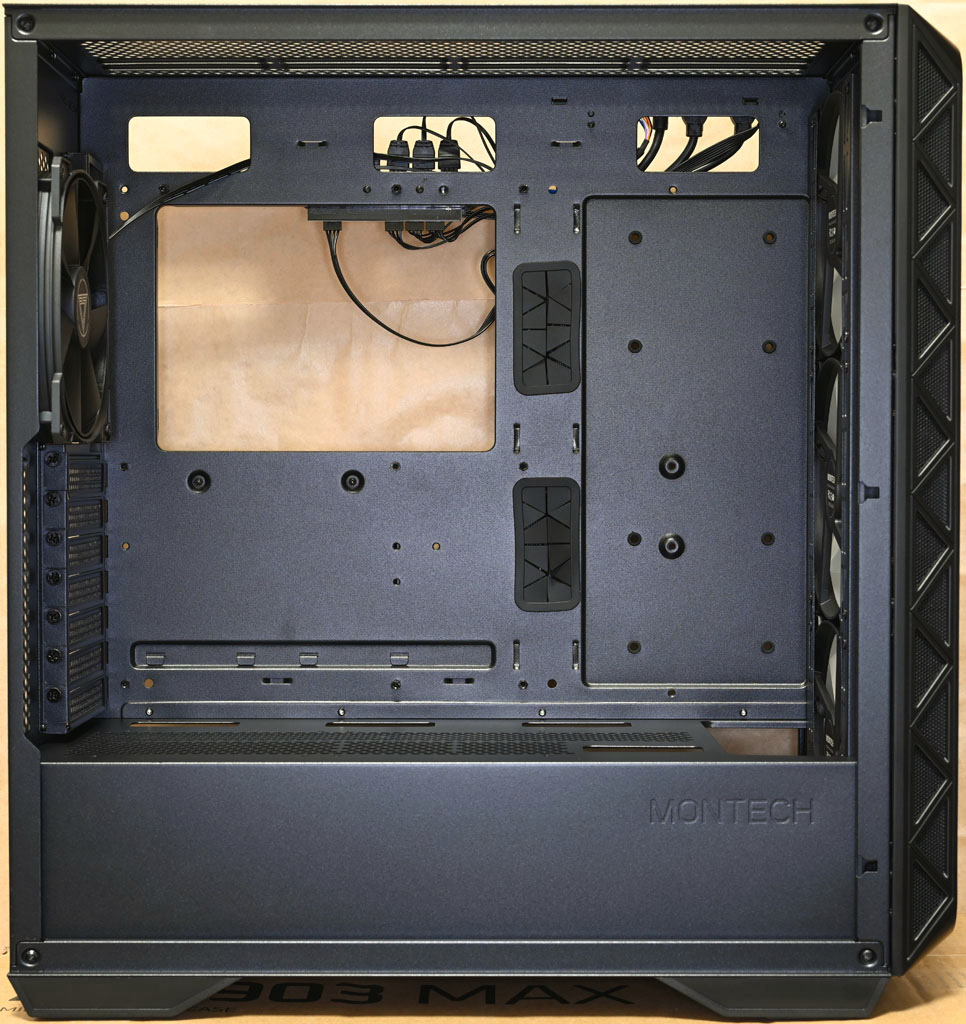

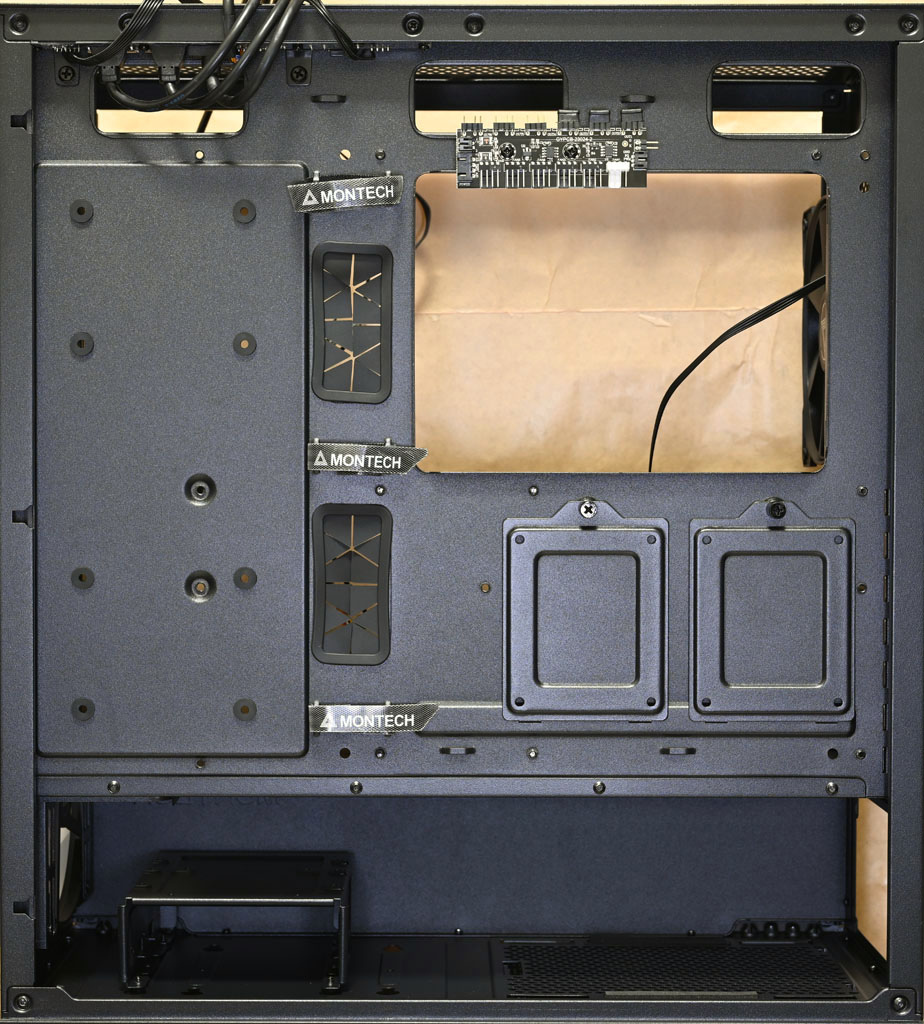

▼線組撥開以後可清楚看到右側配置

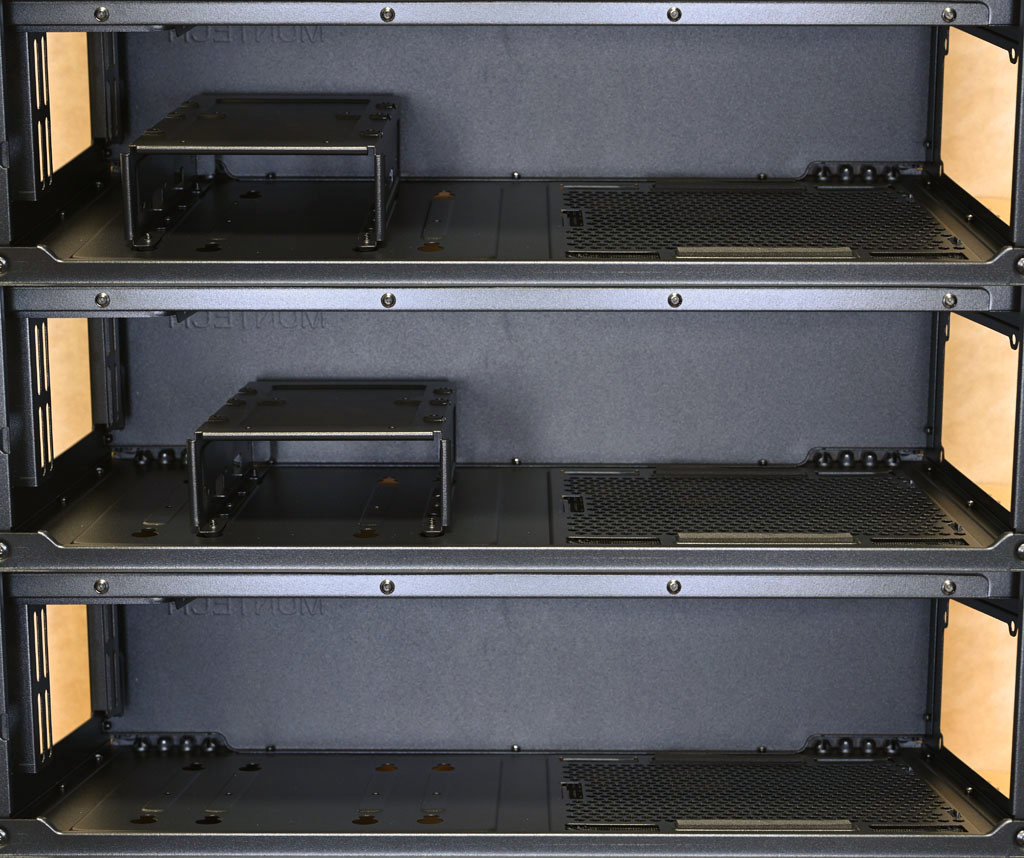

▼取下位於機殼底部外側的手轉螺絲後即可拆卸3.5吋/2.5吋固定架，具備2段安裝位置(上/中)，不安裝時可得到最大電源供應器安裝空間(下)

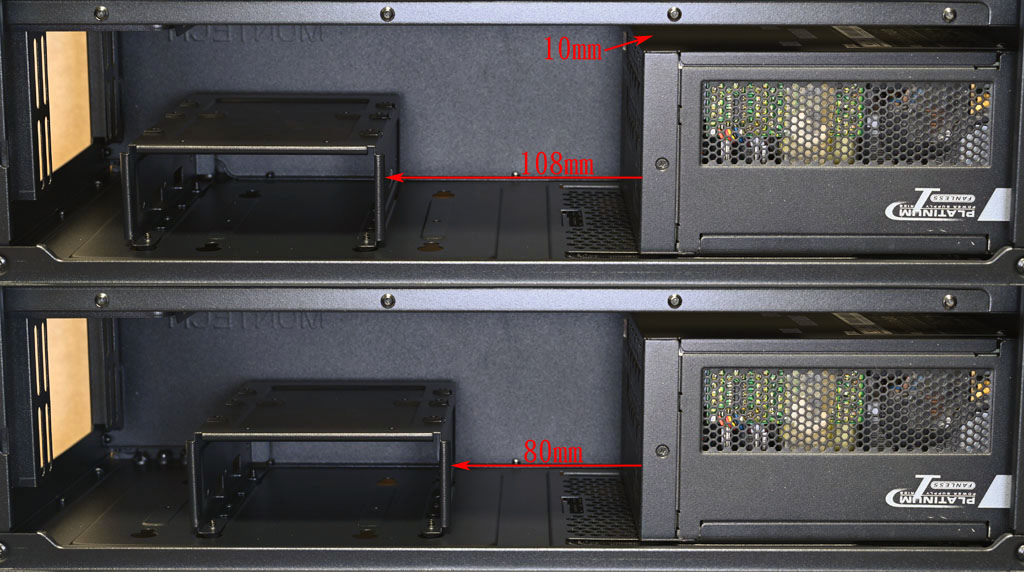

▼安裝長度160mm的電源供應器後，2段安裝位置的固定架右側與電源供應器左側距離分別是108mm及80mm，電源供應器上方與電源艙頂部距離10mm

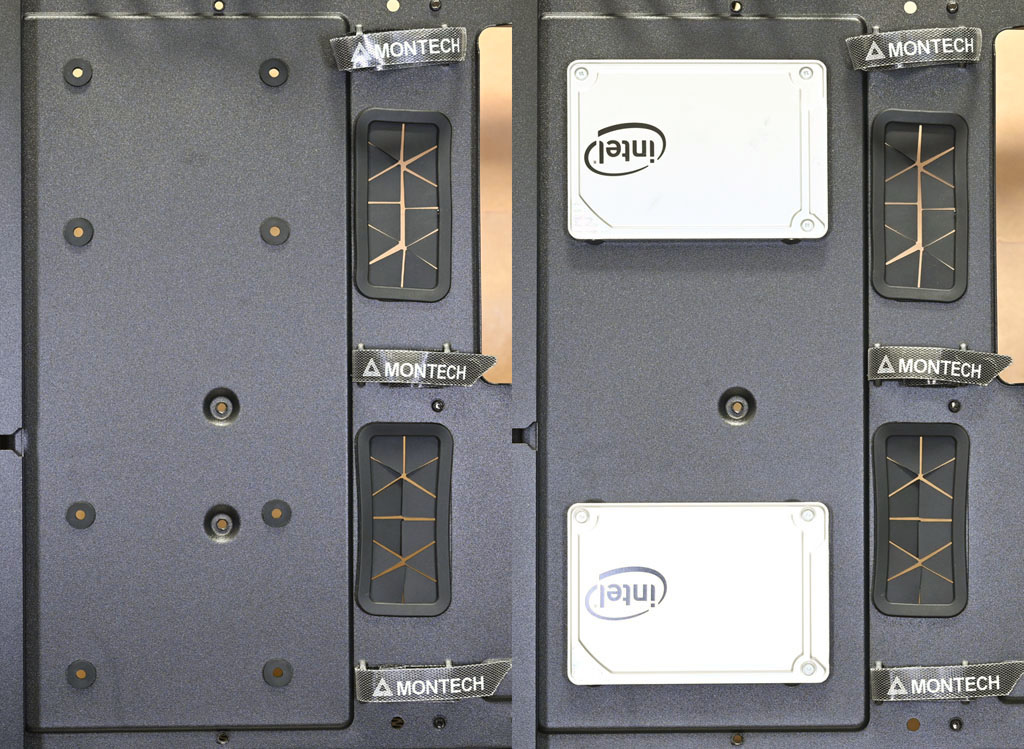

▼底板背面前方2個長方形穿線開口有3條固定線路的魔鬼氈束帶。底板背面前方有2個2.5吋SSD安裝位置，固定孔配置墊圈，需搭配專用螺絲，可安裝2個2.5吋SSD

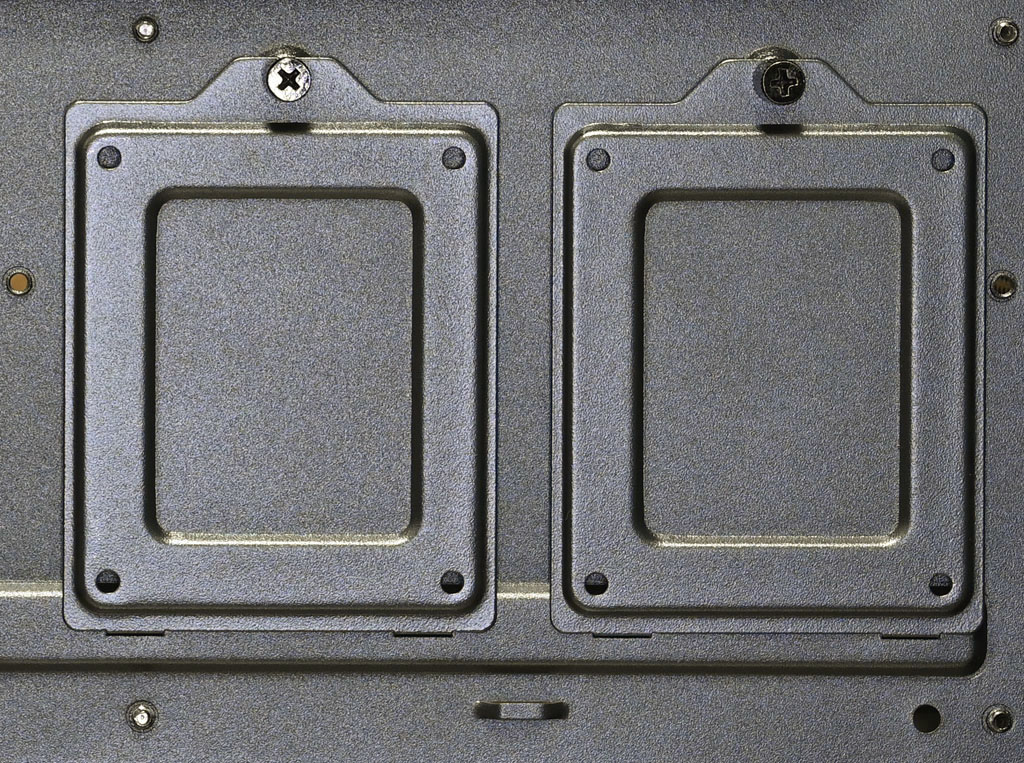

▼底板背面右下方2個2.5吋固定架使用手轉螺絲固定

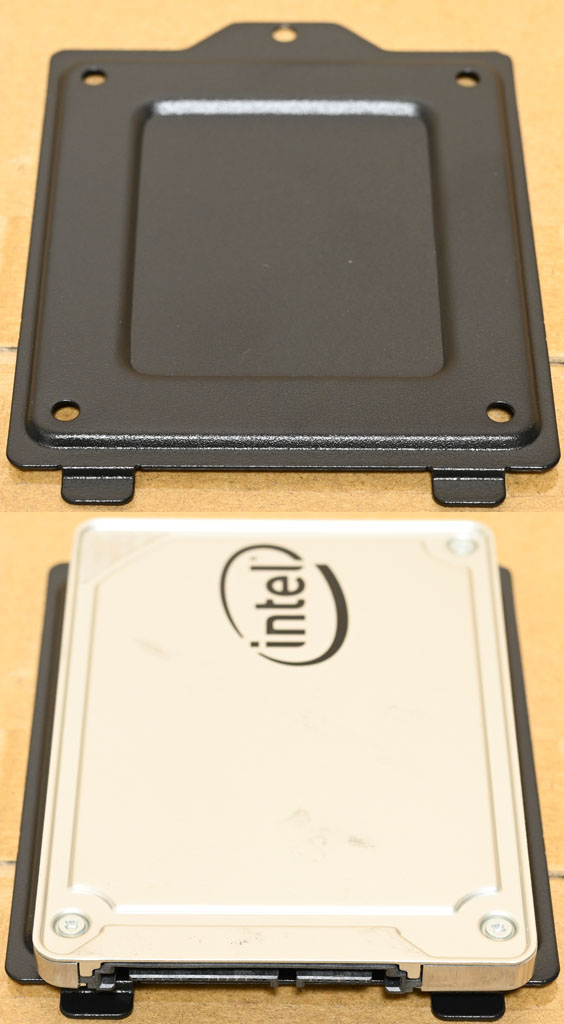

▼每個2.5吋固定架可安裝1個2.5吋SSD

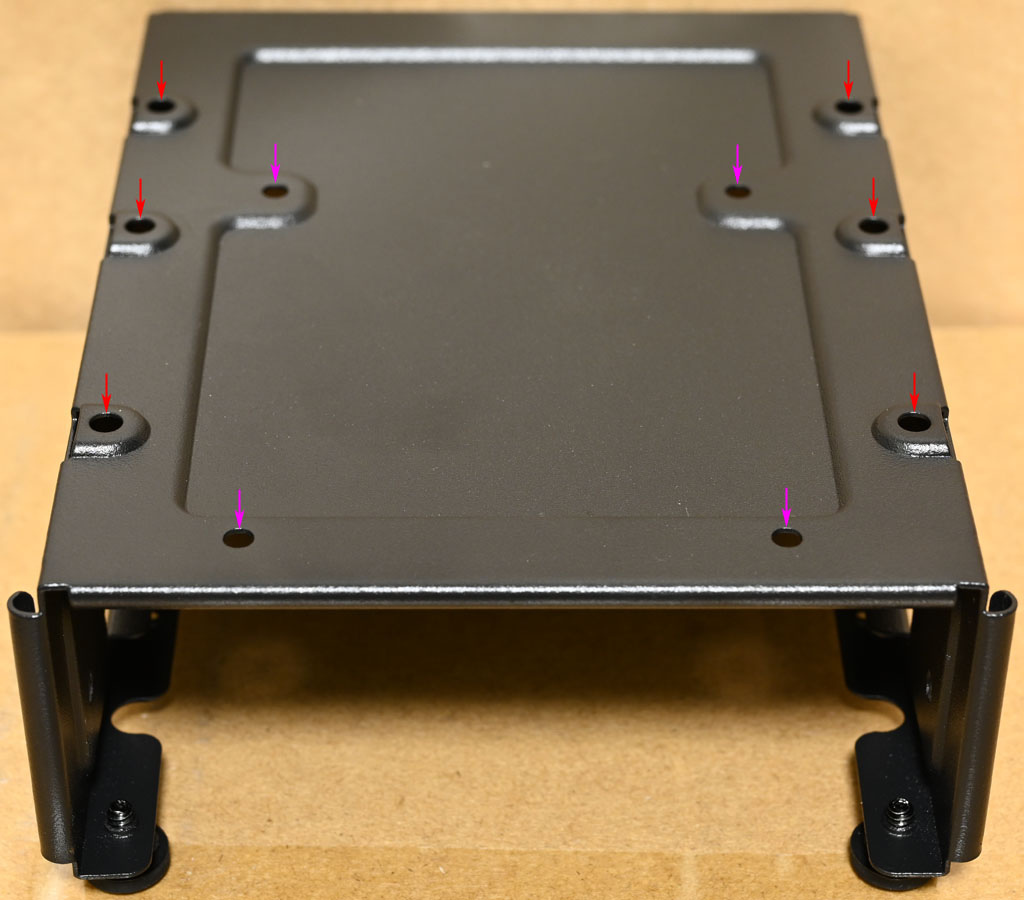

▼3.5吋/2.5吋固定架頂部有3.5吋硬碟(紅色箭頭)及2.5吋SSD(紫色箭頭)固定孔

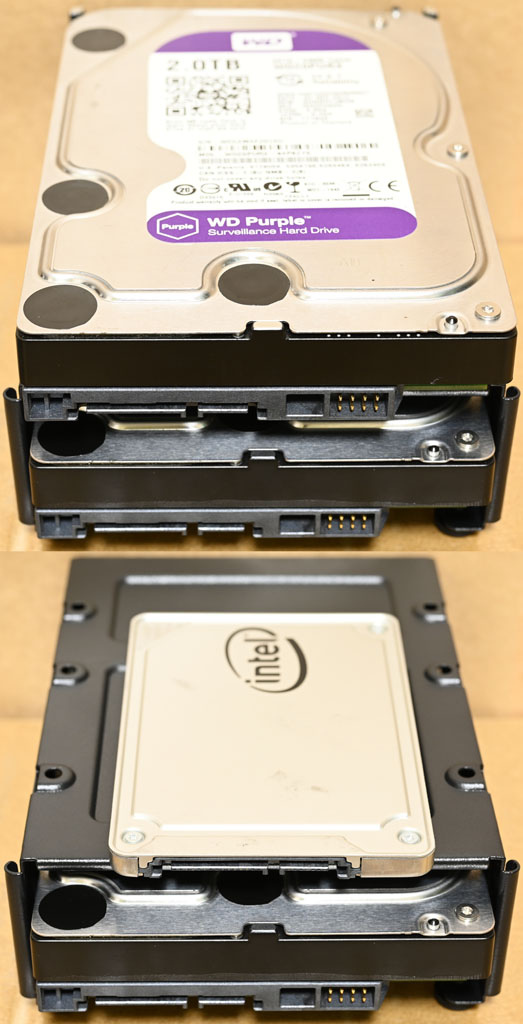

▼3.5吋/2.5吋固定架安裝2個3.5吋硬碟(上)或1個2.5吋SSD加1個3.5吋硬碟(下)示意圖

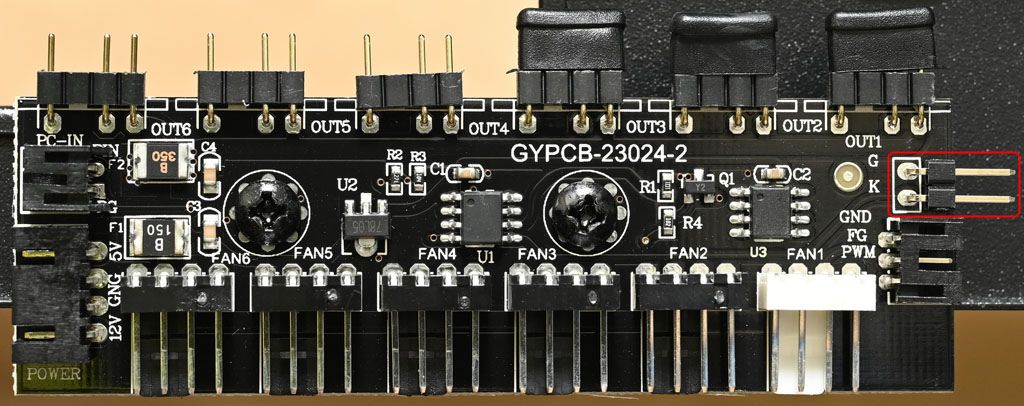

▼燈光風扇控制板，提供6個3pin ARGB插針(OUT1至OUT6)及6個風扇4pin插針(FAN1至FAN6)，可連接機殼燈光按鈕至紅色方框處接點切換內建燈光模式、開啟/關閉燈光，也可連接支援ARGB的主機板連動控制。6個風扇的轉速可透過PWM控制線輸入PWM信號進行同步控制，並將FAN1(白色插針)轉速經PWM控制線傳送出去。未使用的3pin ARGB插針有裝上保護蓋
▼風扇/燈光控制板連接線組，由左至右分別是SATA電源輸入接頭、風扇轉速回傳/PWM連動控制4pin接頭、ARGB連動控制3pin接頭

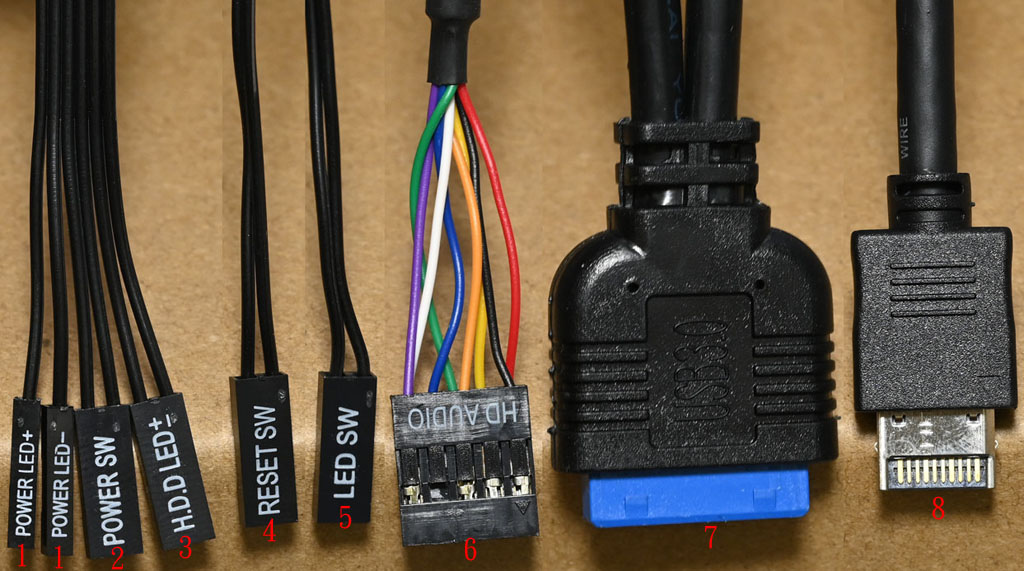

▼機殼連接線組，1為電源指示燈，2為電源開關，3為硬碟指示燈，4為重置開關，5為燈光開關，6為前置音效插座的接頭，7為USB3.2 Type-A的19pin接頭，8為USB3.2 Type-C的20pin Type-E接頭

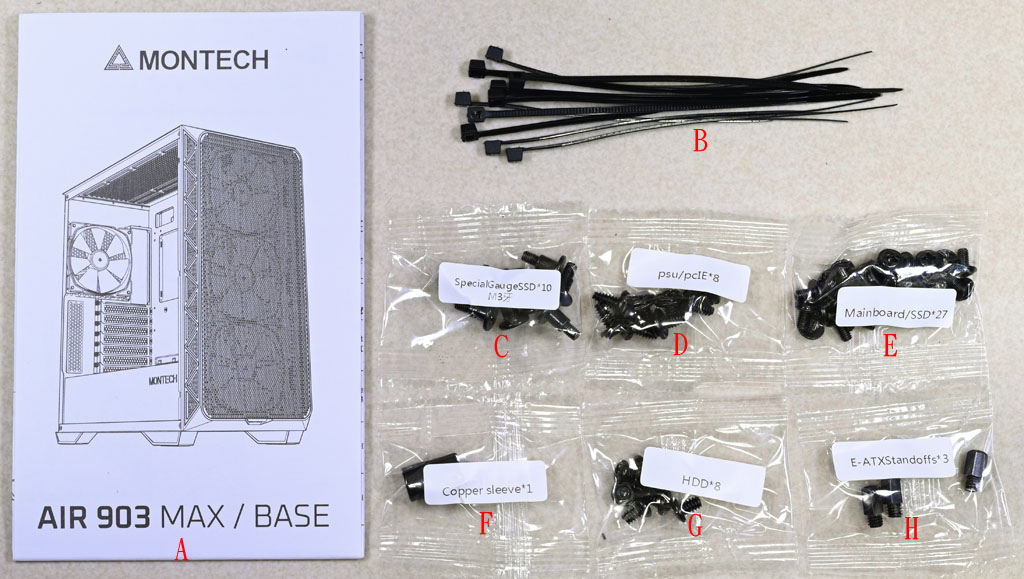

▼隨附配件有說明書(A)、塑膠束帶(B)、底板前方2.5吋SSD安裝位置專用螺絲(C)、電源/介面卡螺絲(D)、主機板銅柱/2.5吋SSD螺絲(E)、銅柱套筒工具(F)、3.5吋硬碟螺絲(G)、主機板銅柱(H)

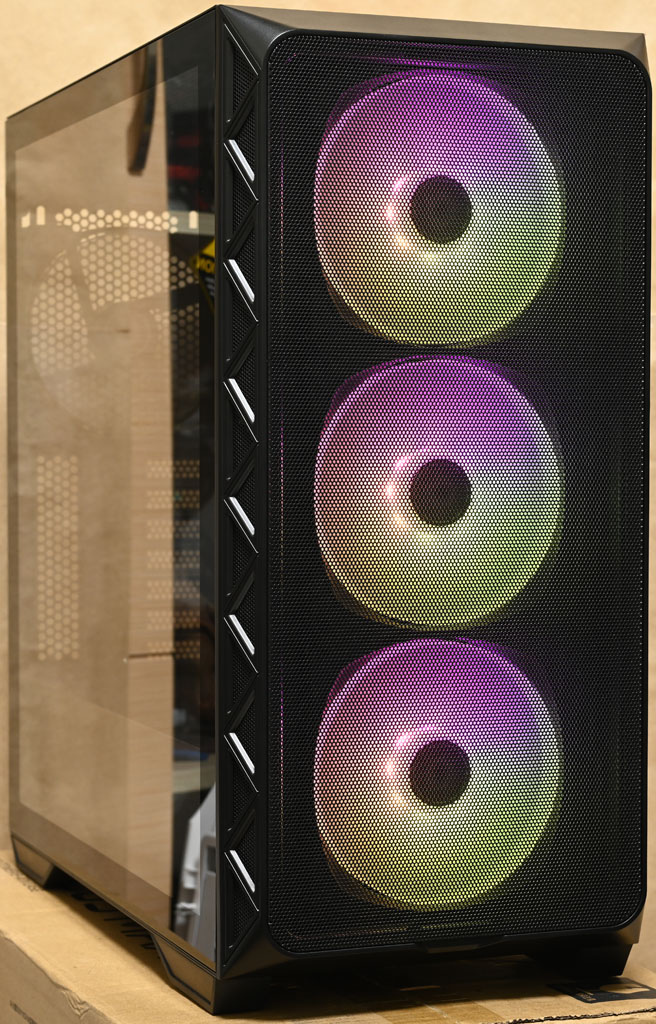

▼內建預設燈效展示影片：
不錯的點：
○左側配置透明無打孔強化玻璃，前方配置大面積快拆式金屬網孔板，頂部配置磁吸式過濾網，底部電源進氣口配置後抽式過濾網
○前方/頂部/後方/電源艙頂部可安裝最多9個120mm風扇，前方預裝3個HP140 ARGB PWM風扇，後方預裝1個HP140 PWM風扇。前方/頂部可安裝360mm一體式水冷散熱排
○頂部縱置式I/O面板提供2個USB3.2 Type-A及1個USB3.2 Type-C，配置獨立燈光控制按鈕
○配置7個無支架標準擴充槽，不用擔心介面卡連接埠會被阻擋
○底板前方2個穿線開口提供3條魔鬼氈束帶
○燈光風扇控制板提供6個3pin ARGB插針及6個風扇4pin插針，可從燈光按鈕切換內建預設燈效，也能與支援ARGB主機板連動控制。6個風扇可經主機板PWM信號連動控制，並回傳FAN1風扇插針的轉速
○底部可拆卸式固定架安裝位置可2段調整，可安裝2個3.5吋硬碟或是1個2.5吋SSD加1個3.5吋硬碟。底板背面前方可安裝2個2.5吋SSD，底板背面右下方2個2.5吋固定架可安裝2個2.5吋SSD
可改進的點：
○底板背面前方2.5吋安裝位置需使用專用螺絲，橡膠墊圈用久後要注意老化碎裂問題
○前方金屬網孔板的孔徑大，過濾小顆粒灰塵的效果比較不好
○底部可拆卸式固定架的手轉螺絲在機殼底部外側，拆裝較不方便
○雖然規格支援E-ATX主機板，但安裝後會擋住底板前方的穿線開口，也會擋住底板背面前方2.5吋SSD的部分固定孔
報告完畢，謝謝收看
