Thermalright索摩樂Frost Commander 140 FC140散熱器特色：
●高度158mm雙塔採向上偏置設計，下方散熱鰭片裁切處理，提高安裝相容性
●5支直徑8mm無重力熱導管，搭配53層高密度鰭片，散熱表面積最大化，頂部配置裝飾蓋增加美觀
●表面鍍鎳的銅製處理器接觸面與熱導管之間採用焊接方式組合，增加熱傳導能力
●金屬扣具支援Intel LGA 20xx/1700/1200/115x及AMD AM5/AM4平台
●高性能TL-C12 PRO-G及TL-D14X雙風扇，採用S-FDB軸承，金屬轉子及扇葉經過平衡校正，運轉穩定，搭配氣流最佳化散熱鰭片，提升散熱能力
●隨附TF-7高品質散熱膏及1對2風扇分接線
●出示保固卡及購買發票可享有6年免費維修服務
Thermalright索摩樂Frost Commander 140 FC140散熱器規格：
尺寸：140x121x158mm
重量：1000克(不含風扇)
支援平台：Intel LGA 20xx/1700/1200/115x，AMD AM5/AM4
TL-C12 PRO-G風扇尺寸規格：120x120x25mm
TL-C12 PRO-G風扇重量：165克
TL-C12 PRO-G風扇轉速：1850RPM±10%
TL-C12 PRO-G風扇噪音：29.6dBA
TL-C12 PRO-G風扇風量：82CFM
TL-C12 PRO-G風扇風壓：2.1毫米水柱
TL-C12 PRO-G風扇電流：0.25A
TL-C12 PRO-G風扇電壓：DC12V
TL-C12 PRO-G風扇連接線：4pin PWM
TL-C12 PRO-G風扇軸承：S-FDB
TL-D14X風扇尺寸規格：140x152x27mm
TL-D14X風扇重量：170克
TL-D14X風扇轉速：1800RPM±10%
TL-D14X風扇噪音：30.2dBA
TL-D14X風扇風量：95.5CFM
TL-D14X風扇風壓：2.25毫米水柱
TL-D14X風扇電流：0.3A
TL-D14X風扇電壓：DC12V
TL-D14X風扇連接線：4pin PWM
TL-D14X風扇軸承：S-FDB
▼此面外盒有防偽驗證標籤、外觀圖、支援Intel LGA1700圖示、AGHP無重力熱導管圖示、Frost Commander 140產品名稱
▼此面外盒有散熱器尺寸/規格、配件、支援平台、風扇規格、認證標誌、原廠網址、條碼、產地(中國)
▼此面外盒有特色介紹圖、商標、標語
▼此面外盒有特色介紹圖、商標、標語
▼此面外盒有商標及Frost Commander 140產品名稱
▼此面外盒有商標及標語
▼打開外盒，內面印上UNLOCK CHILL FORCE HERE
▼包裝內容有散熱器(A)、TL-C12 PRO-G風扇(B)、TL-D14X風扇(C)、安裝說明書(D)、保證卡(E)、風扇固定線扣(F)、TF-7散熱膏(G)、1對2風扇分接線(H)
▼安裝配件盒內有Intel LGA1700/1200/115x背板(I)、AMD AM5/AM4托架(J)、Intel LGA20xx/1700/1200/115x托架(K)、背板藍色薄墊圈(L)、背板固定螺牙(M)、Intel LGA20xx托架螺柱(N)、Intel LGA1200/115x托架固定柱(O)、AMD AM5/AM4紅色套管(P)、Intel LGA1700托架固定柱(Q)、AMD托架固定手轉螺絲(R)、Intel托架固定螺絲(S)
▼散熱器本體採雙塔設計，底座兩邊各伸出5支直徑8mm無重力熱導管，並在熱導管上安裝53片鰭片，中間第3支熱導管及鰭片往右邊偏置
▼從側面看雙塔結構，前塔及後塔下方12片散熱鰭片縮小，提供記憶體閃避空間，壓板中間用1個手轉螺絲固定在散熱器底座頂部，壓板兩邊設置鎖在托架上的彈簧螺帽
▼雙塔最上方用銀色星形螺絲固定的深灰色金屬裝飾蓋有裝飾紋路、鋁原色商標及名稱
▼前塔及後塔靠近中心部位的鰭片採交錯排列
▼散熱器底座的處理器接觸面有保護貼，上面用英文標示”警告！使用前請撕除保護貼”
▼處理器接觸面的表面無明顯紋路
▼處理器接觸面的表面無明顯微凸
▼TL-C12 PRO-G風扇，使用S-FDB軸承，9葉片扇葉中心露出金屬轉子軸心，外框中心標籤上有商標、型號、轉速、電壓/電流、軸承類型、雷射序號貼紙、網址、認證標誌，風扇外框兩面的螺絲孔處有防震膠墊。風扇4pin PWM線路外面包覆編織網
▼TL-D14X風扇，使用S-FDB軸承，9葉片扇葉中心露出金屬轉子軸心，外框中心標籤上有商標、型號、轉速、電壓/電流、軸承類型、雷射序號貼紙、網址、認證標誌。外框屬於非對稱形，所以安裝時要注意方向
▼風扇外框兩面的螺絲孔處有防震膠墊。風扇4pin PWM線路外面包覆編織網
▼隨附風扇1分2分接線，可同步轉速控制PWM信號，但只會回傳有4條線接頭的風扇轉速
▼LGA1700托架固定柱(左上/右上)外觀有2條溝槽，LGA1200/115x托架固定柱(左下/右下)外觀沒有溝槽，托架固定柱其中一面有黑色墊片(右上/右下)
▼LGA1700托架固定柱(上)含墊片長度10.9mm，LGA1200/115x托架固定柱(下)含墊片長度12mm
▼Intel LGA1700/1200/115x背板4個角各有1個由2個相連正方形組成的開孔
▼4個固定螺牙底部有正方形凸面，將固定螺牙正方形凸面朝外側裝(上)，為對應LGA1700平台配置；將固定螺牙正方形凸面朝內側裝(下)，為對應LGA1200/115x平台配置。安裝時要確認固定螺牙底部平面平貼背板
▼安裝於LGA1700平台前，先將Intel背板調整成適用LGA1700平台配置，並在4支固定螺牙上套上藍色薄墊圈
▼把背板4支固定螺牙對準主機板背面散熱器孔位放入(1)。特別注意背板開孔處對準處理器扣具底板4個螺絲鎖點位置(紅色箭頭)
▼背板正確安裝後，主機板正面散熱器孔位會露出4支高度相同的固定螺牙(2)，將4個LGA1700托架固定柱有黑色墊片那面朝下鎖入固定螺牙(3)
▼4個固定柱都鎖入固定螺牙後，放上Intel托架(4)，鎖上Intel托架固定螺絲(5)
▼正式安裝前先試裝，因為ASUS ROG STRIX Z690-A GAMING WIFI D4的VRM散熱片及白色飾蓋高度較高，會和散熱器熱導管發生干涉
▼將散熱器轉180度安裝，此時頂部裝飾蓋文字方向反向，整個散熱器往左偏移(靠近擴充槽)
▼散熱器轉180度安裝後，熱導管就不會與主機板VRM散熱片發生干涉
▼確認完成後取下散熱器，處理器表面清潔後塗上散熱膏，撕除散熱器底座處理器接觸面的保護貼，將壓板兩端彈簧螺帽對準托架上的螺牙(紅色箭頭)，用螺絲起子採輪流方式(轉幾圈後就換轉另一個)將2個彈簧螺帽鎖到底，不可一次將單邊螺帽直接鎖到底
▼散熱器前塔與記憶體插槽之間的干涉情形
▼使用風扇固定線扣將TL-C12 PRO-G及TL-D14X風扇安裝在散熱器前塔及後塔上
▼安裝於LGA1700平台時，前塔風扇會覆蓋在記憶體插槽上方
▼FC140裝在VRM散熱片高度較低的主機板(MSI MPG Z790 CARBON WIFI)時，不會與前塔/後塔的熱導管發生干涉，散熱器可用正常方向安裝
▼散熱器採正常方向安裝時，頂部裝飾蓋文字方向正常，整個散熱器往右偏移(遠離擴充槽)
▼散熱器前塔與記憶體插槽之間的干涉情形

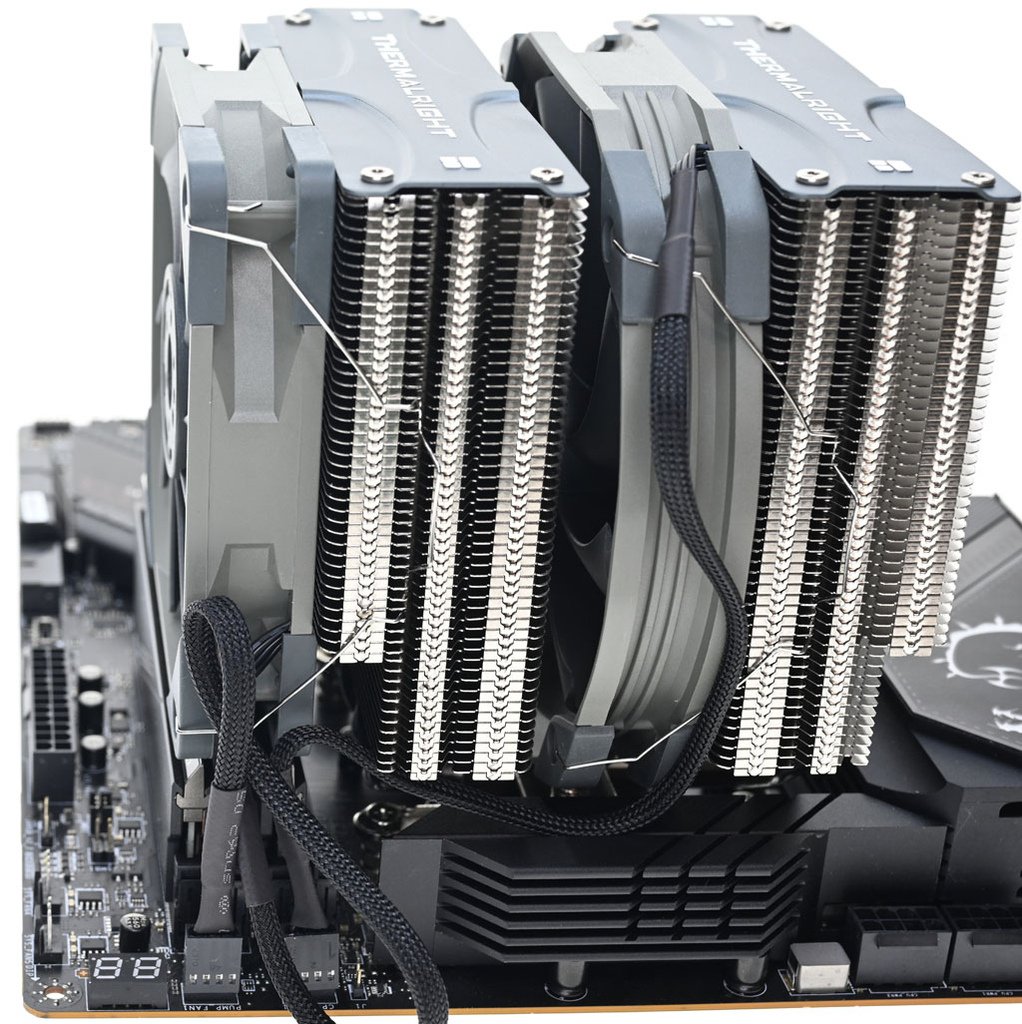

▼使用風扇固定線扣將TL-C12 PRO-G及TL-D14X風扇安裝在散熱器前塔及後塔上
▼安裝於LGA1700平台時，前塔風扇會覆蓋在記憶體插槽上方
▼安裝於LGA1200/115x平台前，先將Intel背板調整成適用LGA1200/115x平台配置，並在4支固定螺牙上套上藍色薄墊圈
▼把背板4支固定螺牙對準主機板背面散熱器孔位放入(1)，特別注意背板開孔及缺口處對準處理器扣具底板3個螺絲鎖點位置(紅色箭頭)。背板正確安裝後，主機板正面散熱器孔位會露出4支高度相同的固定螺牙(2)
▼將4個LGA1200/115x托架固定柱有黑色墊片那面朝下鎖入固定螺牙(3)，4個固定柱都鎖入固定螺牙後，放上Intel托架並鎖上Intel托架固定螺絲(4)
▼正式安裝前先試裝，確認散熱器前塔/後塔熱導管不會與主機板VRM散熱片發生干涉，確認完成後取下散熱器，處理器表面清潔後塗上散熱膏，撕除散熱器底座處理器接觸面的保護貼，將壓板兩端彈簧螺帽對準托架上的螺牙(紅色箭頭)，用螺絲起子採輪流方式(轉幾圈後就換轉另一個)將2個彈簧螺帽鎖到底，不可一次將單邊螺帽直接鎖到底
▼使用風扇固定線扣將TL-C12 PRO-G及TL-D14X風扇安裝在散熱器前塔及後塔上
▼安裝於LGA1200/115x平台時，前塔風扇會覆蓋在記憶體插槽上方
▼安裝於AMD AM5/AM4平台前，先將主機板原裝散熱器托架拆除，只保留原裝散熱器背板(1)，將4個紅色套管套進原裝散熱器背板鎖點(2)，放上AMD AM5/AM4托架，對準孔洞插入AMD托架固定手轉螺絲，然後鎖緊(3)
▼正式安裝前先試裝，確認散熱器前塔/後塔熱導管不會與主機板VRM散熱片發生干涉，確認完成後取下散熱器，處理器表面清潔後塗上散熱膏，撕除散熱器底座處理器接觸面的保護貼，將壓板兩端彈簧螺帽對準托架上的螺牙(紅色箭頭)，用螺絲起子採輪流方式(轉幾圈後就換轉另一個)將2個彈簧螺帽鎖到底，不可一次將單邊螺帽直接鎖到底
▼使用風扇固定線扣將TL-C12 PRO-G及TL-D14X風扇安裝在散熱器前塔及後塔上
▼安裝於AMD AM5/AM4平台時，前塔風扇會覆蓋在記憶體插槽上方
▼風扇固定線扣非常緊，尤其是後塔TL-D14X的線扣最難扣上，扣上時小心不要讓手指受傷
以下進行上機測試，LGA1700測試平台配置如下：
主機板：ASUS ROG STRIX Z690-A GAMING WIFI D4
處理器：INTEL CORE i7-12700K
處理器扣具：THERMALRIGHT LGA17XX-BCF改裝扣具
記憶體：tigo X3 DDR4-3600 8GB * 2
作業系統碟：Seagate FireCuda 530 1TB散熱片版
電源供應器：EVGA G6 1000W
CPU風扇溫控模式採用主機板預設值
攝影相機離風扇葉片30公分，噪音計麥克風放在風扇外框邊緣處，影片前幾秒是待機狀態運作聲音，之後是高負載狀態運作聲音
▼待機(左)及高負載(右)的CORE TEMP及AIDA64感測器畫面
▼高負載30分鐘CORE TEMP溫度記錄圖
▼待機狀態(前12秒)及高負載狀態(13秒後)運作聲音
總結：
Thermalright索摩樂Frost Commander 140 FC140散熱器配置金屬扣具，支援Intel LGA 20xx/1700/1200/115x及AMD AM5/AM4平台。高度158mm雙塔採向上偏置設計，下方散熱鰭片裁切處理，表面鍍鎳的銅製處理器接觸面和5支直徑8mm無重力熱導管之間採用焊接方式組合，搭配53層高密度鰭片，頂部配置裝飾蓋增加美觀。高性能TL-C12 PRO-G及TL-D14X雙風扇採用S-FDB軸承，金屬轉子及扇葉經過平衡校正，搭配氣流最佳化散熱鰭片。隨附TF-7高品質散熱膏及1對2風扇分接線，出示保固卡及購買發票可享有6年免費維修服務
安裝時要注意主機板VRM散熱片高度，若高度過高則要將散熱器轉180度安裝，避開熱導管與VRM散熱片之間的干涉，風扇固定線扣偏緊，建議拆裝風扇及散熱器時先將主機板取出機殼，前塔風扇蓋在記憶體插槽上方，會阻擋記憶體燈光及拆裝，當記憶體高度較高時，前塔風扇會被頂高，增加整體總高度，需注意機殼是否可容納
報告完畢，謝謝收看
