Thermalright索摩樂Peerless Assassin 120 PA120散熱器特色：
●高度157mm雙塔採向上偏置設計，下方散熱鰭片裁切處理，提高安裝相容性
●6支直徑6mm無重力熱導管，搭配53層高密度鰭片，散熱表面積最大化，頂部配置裝飾蓋增加美觀
●表面鍍鎳的銅製處理器接觸面與熱導管之間採用焊接方式組合，增加熱傳導能力
●金屬扣具支援Intel LGA 20xx/1700/1200/115x及AMD AM5/AM4平台
●配置2個S-FDB軸承TL-C12風扇，讓氣流充分通過前塔及後塔散熱鰭片，提升散熱能力
●隨附TF-7高品質散熱膏及1對2風扇分接線
●出示保固卡及購買發票可享有6年免費維修服務
Thermalright索摩樂Peerless Assassin 120 PA120散熱器規格：
型號：PA120
尺寸：125x135x157mm
重量：750克(不含風扇)
支援平台：Intel LGA 20xx/1700/1200/115x，AMD AM5/AM4
TL-C12風扇尺寸規格：120x120x25mm
TL-C12風扇重量：135克
TL-C12風扇轉速：1550RPM±10%
TL-C12風扇噪音：25.6dBA
TL-C12風扇風量：66.17CFM
TL-C12風扇風壓：1.53毫米水柱
TL-C12風扇電流：0.2A
TL-C12風扇電壓：DC12V
TL-C12風扇連接線：4pin PWM
TL-C12風扇軸承：S-FDB
▼此面外盒有防偽驗證標籤、外觀圖、支援Intel LGA1700圖示、AGHP無重力熱導管圖示、Peerless Assassin 120產品名稱

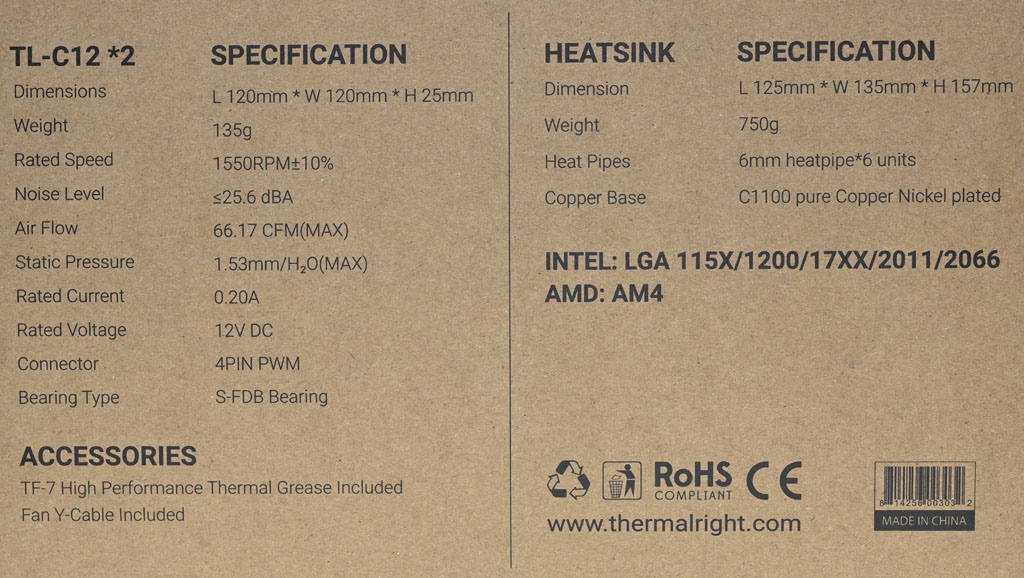

▼此面外盒有風扇規格、散熱器尺寸/規格、支援平台、配件、認證標誌、原廠網址、條碼、產地(中國)
▼此面外盒有特色介紹圖、商標、標語
▼此面外盒有特色介紹圖、商標、標語
▼此面外盒有商標及Peerless Assassin 120產品名稱
▼此面外盒有商標及標語
▼打開外盒，內面印上UNLOCK CHILL FORCE HERE

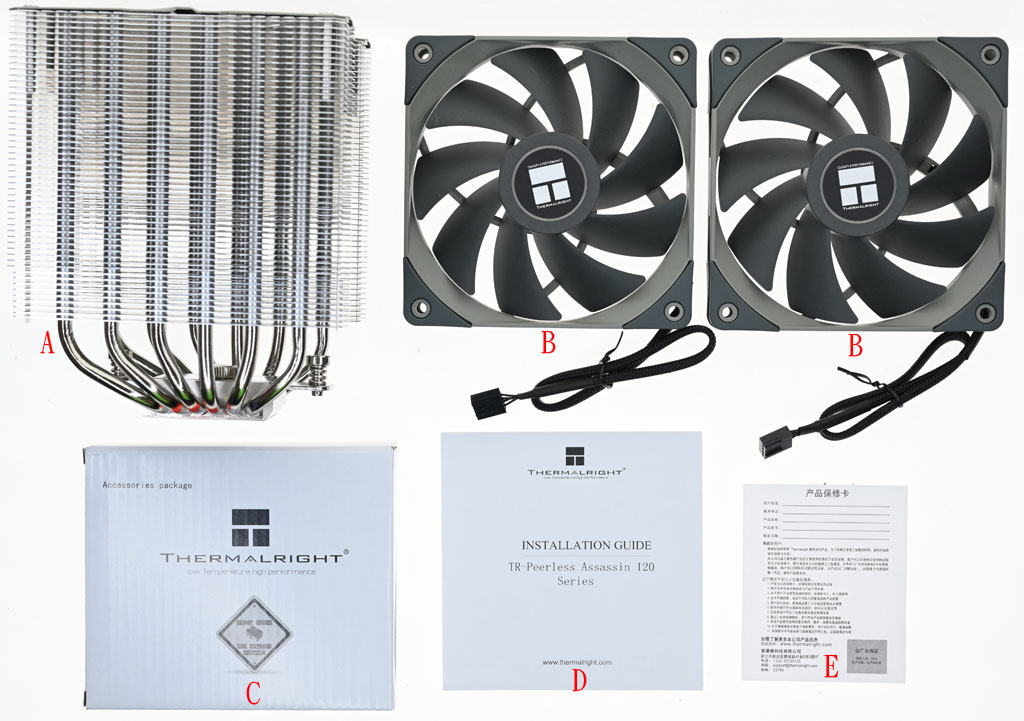

▼包裝內容有散熱器(A)、TL-C12風扇(B)、安裝配件盒(C)、安裝說明書(D)、保證卡(E)

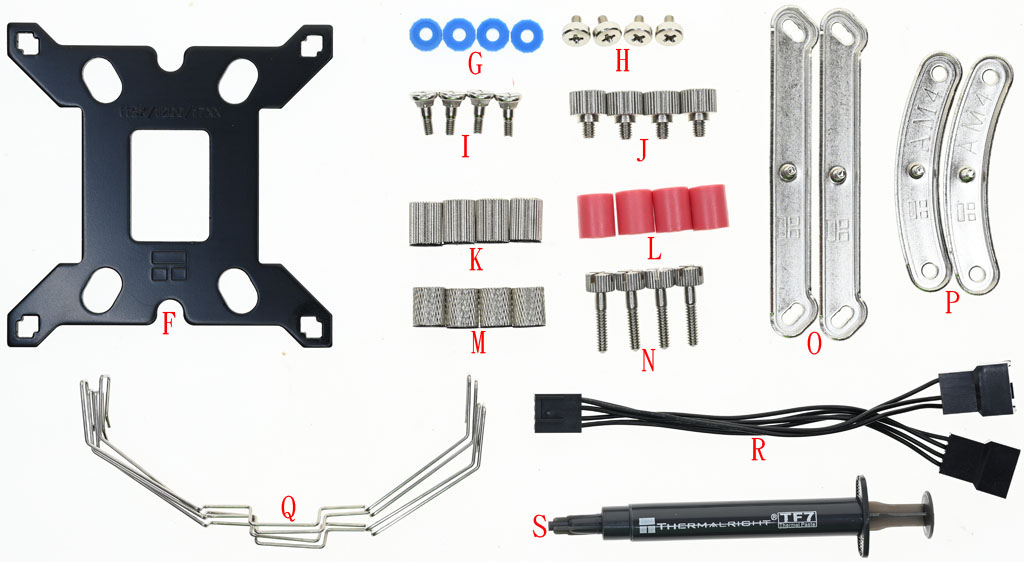

▼安裝配件盒內有Intel LGA1700/1200/115x背板(F)、背板藍色薄墊圈(G)、Intel托架固定螺絲(H)、背板固定螺牙(I)、Intel LGA20xx托架螺柱(J)、Intel LGA1200/115x托架固定柱(K)、AMD AM5/AM4紅色套管(L)、Intel LGA1700托架固定柱(M)、AMD托架固定手轉螺絲(N)、Intel LGA20xx/1700/1200/115x托架(O)、AMD AM5/AM4托架(P)、風扇固定線扣(Q)、1對2風扇分接線(R)、TF-7散熱膏(S)

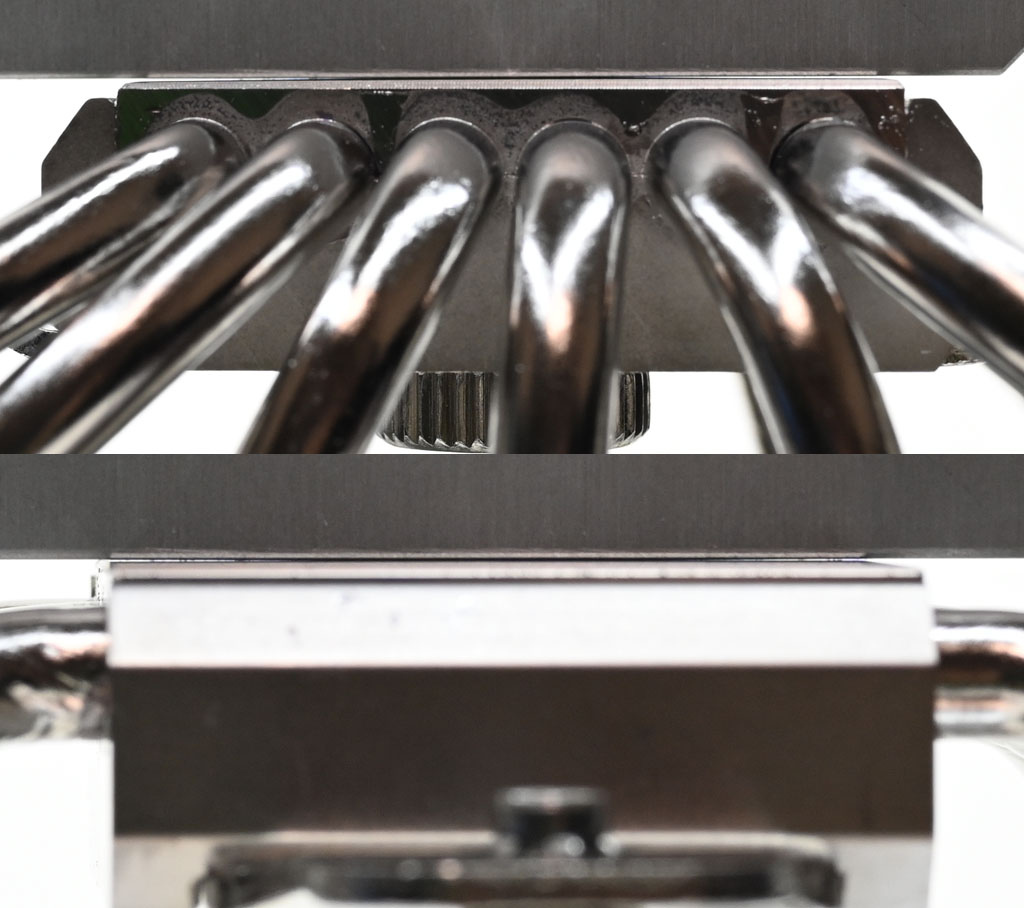

▼散熱器本體採雙塔設計，底座兩邊各伸出6支直徑6mm無重力熱導管，並在熱導管上安裝53片鰭片，熱導管及鰭片往右邊偏置

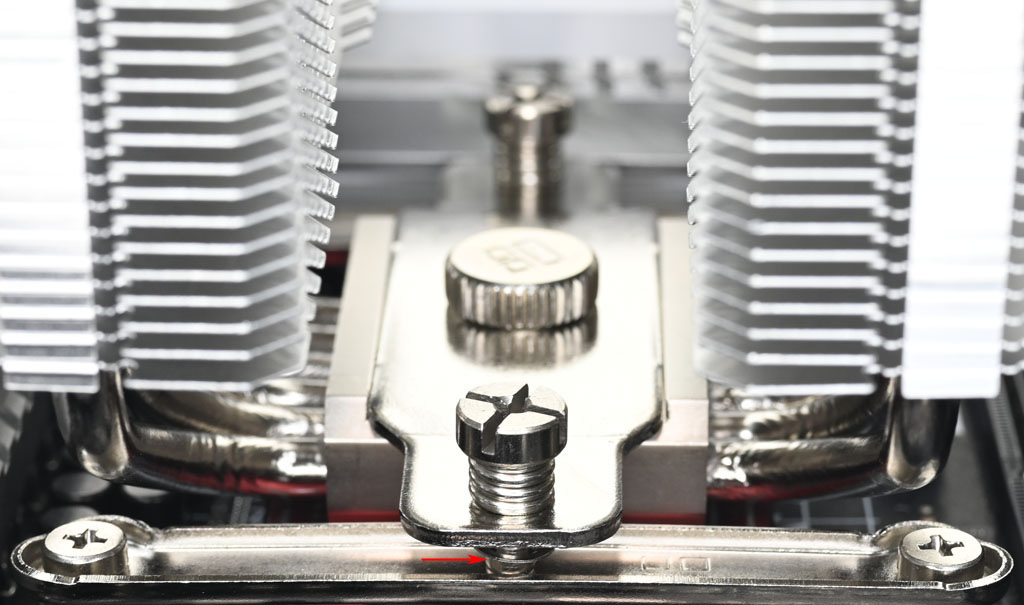

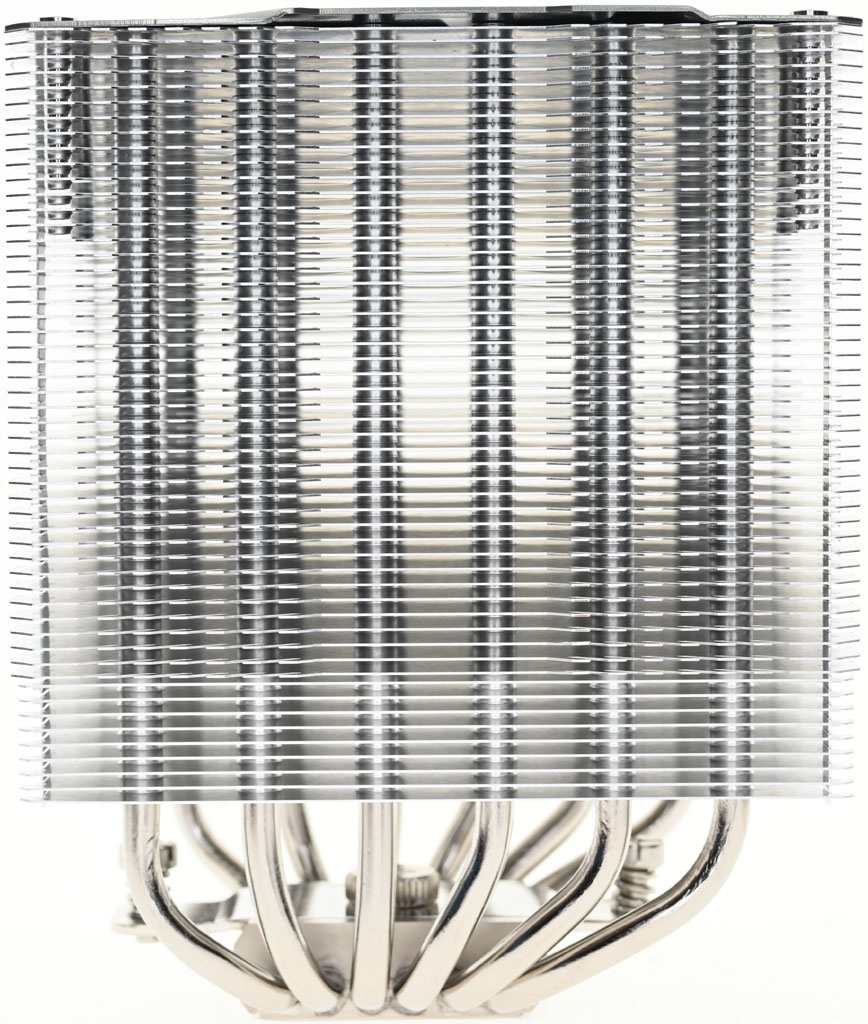

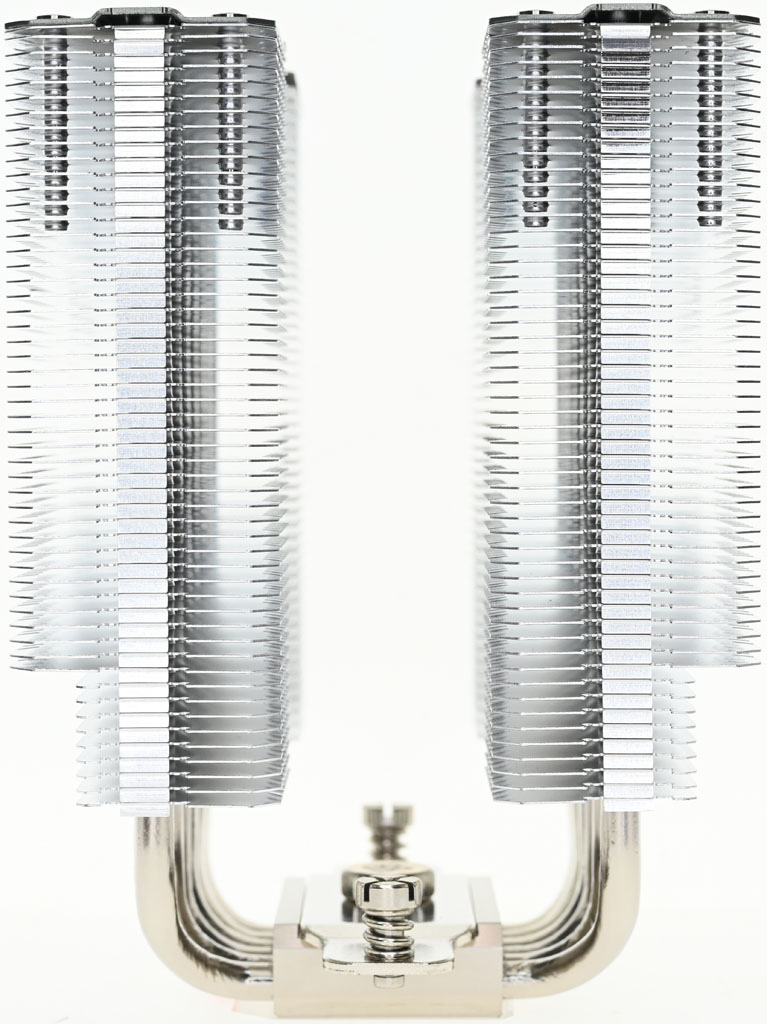

▼從側面看雙塔結構，前塔及後塔下方9片散熱鰭片縮小，提供記憶體閃避空間，壓板中間用1個手轉螺絲固定在散熱器底座頂部，壓板兩邊設置鎖在托架上的彈簧螺帽

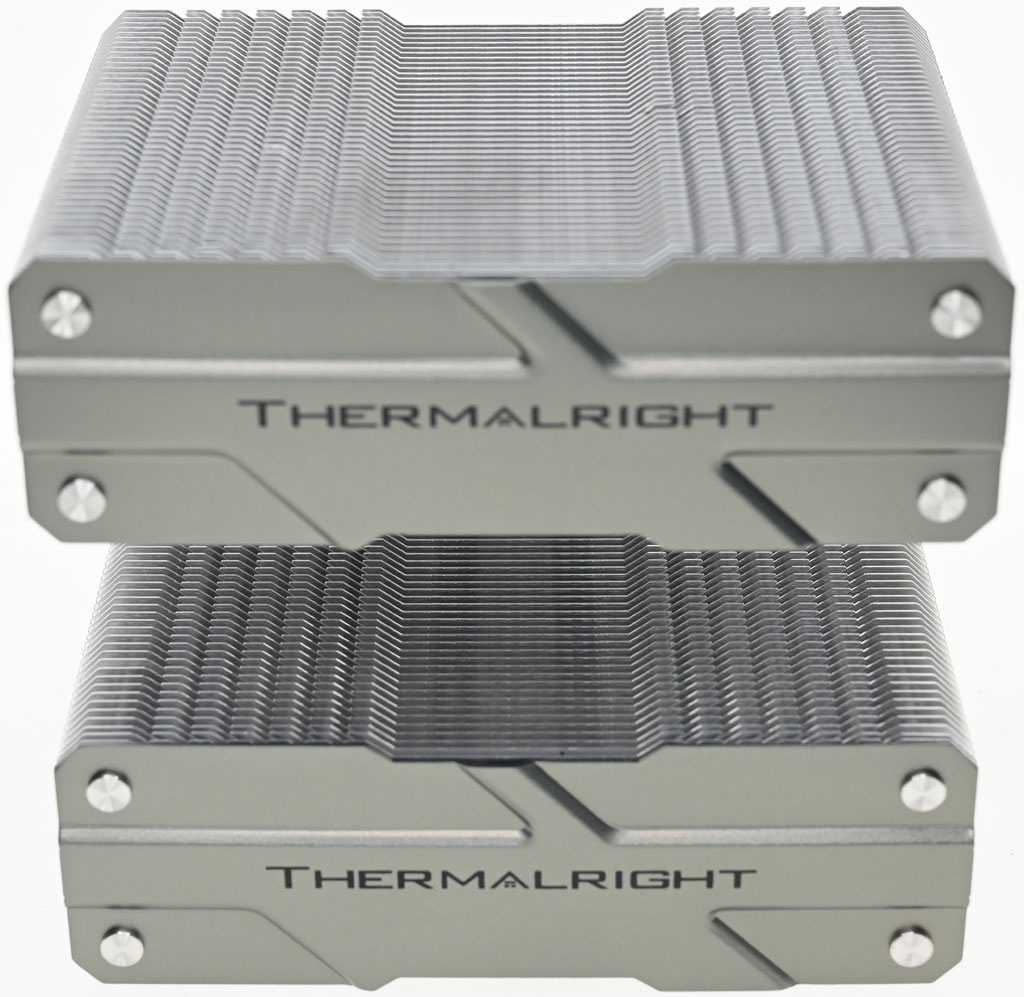

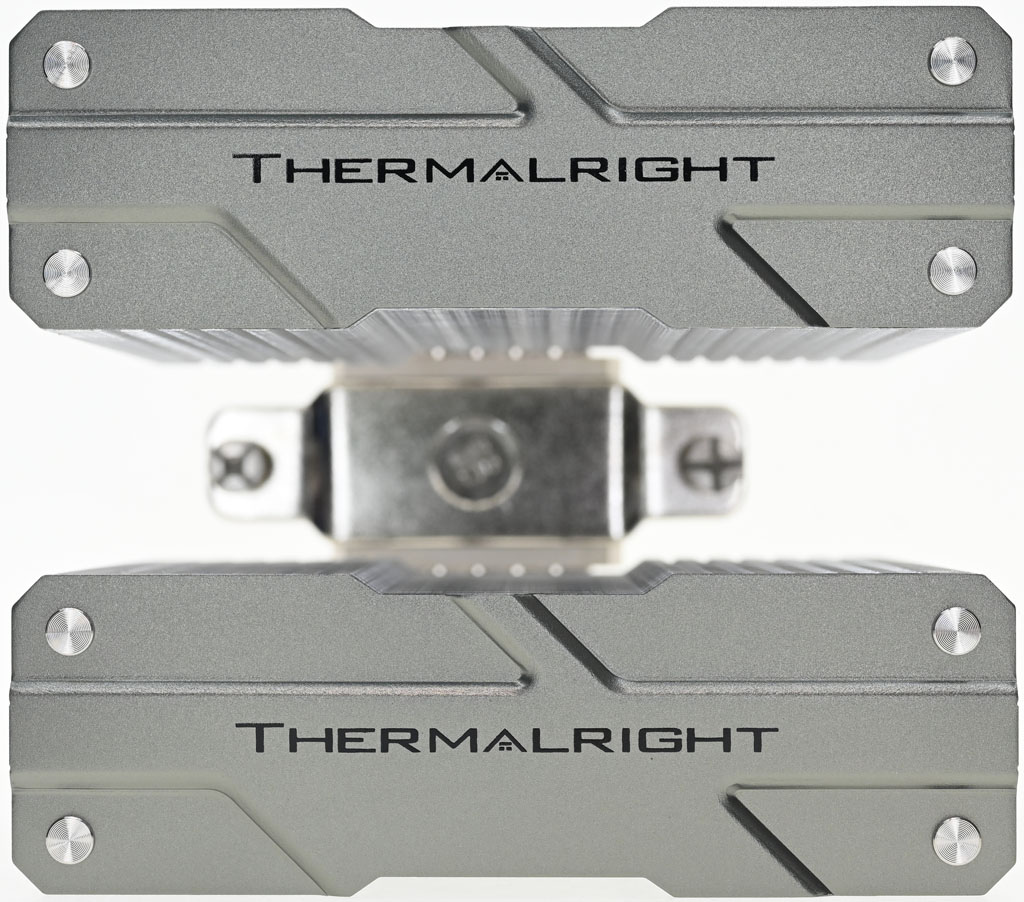

▼雙塔頂部用銀色鉚釘固定的深灰色金屬裝飾蓋有裝飾紋路及商標名稱
▼前塔及後塔靠近左右兩側部位的鰭片有波浪狀起伏

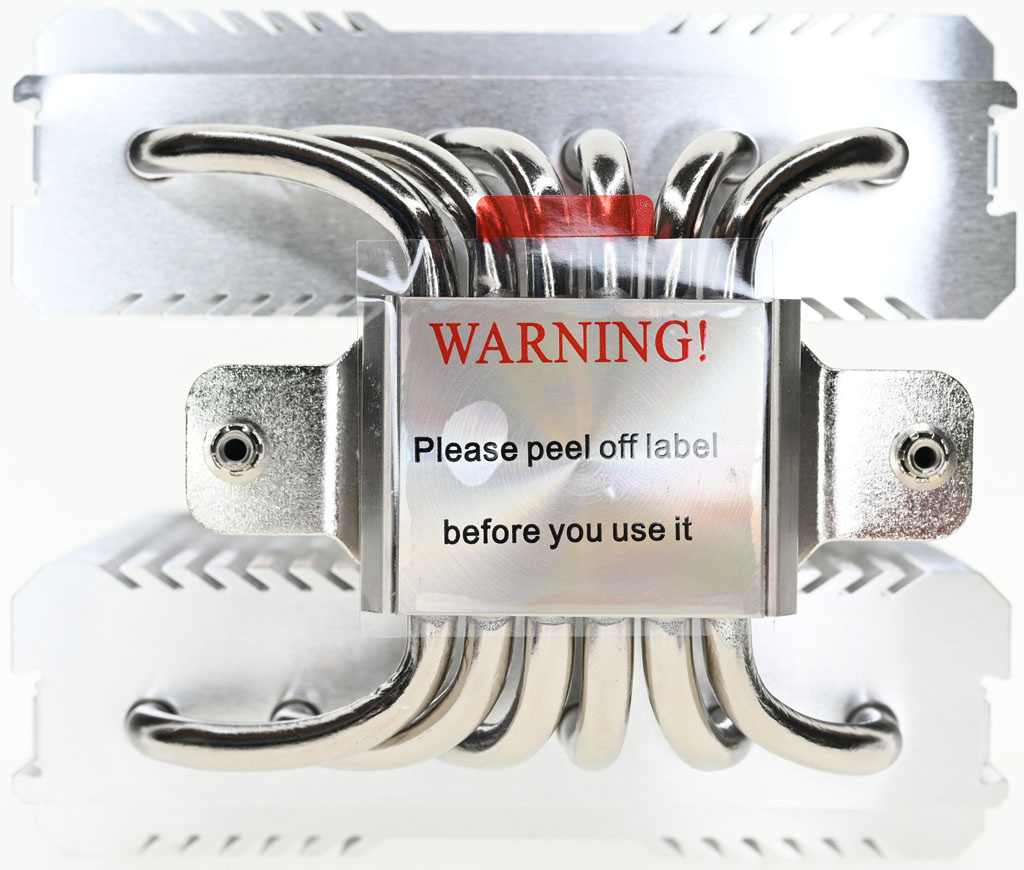

▼散熱器底座的處理器接觸面有保護貼，上面用英文標示”警告！使用前請撕除保護貼”

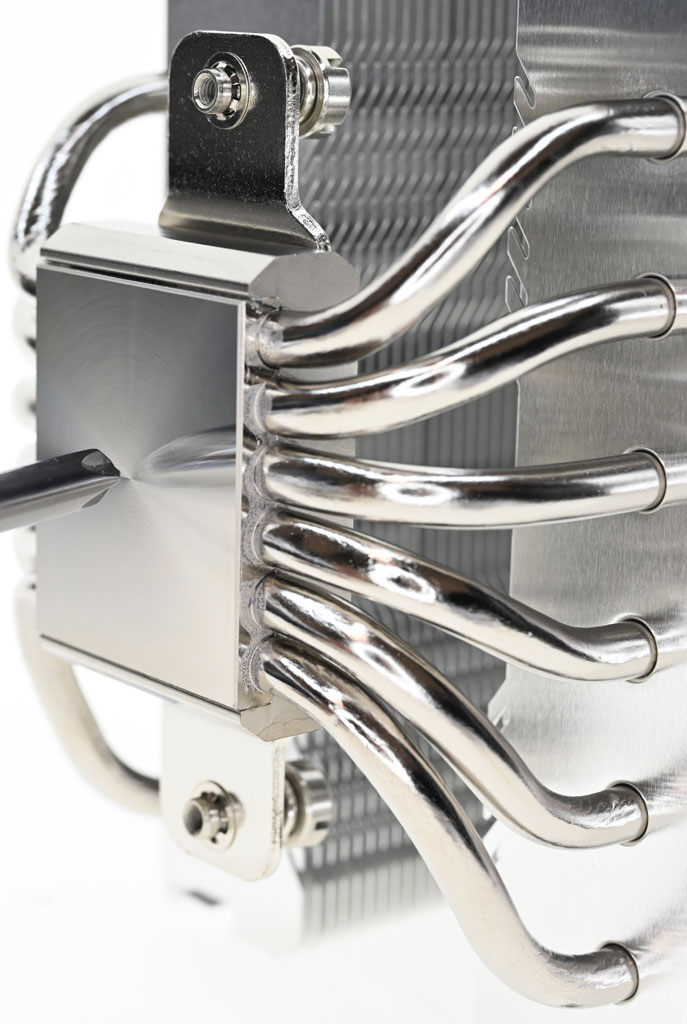

▼處理器接觸面的表面無明顯紋路
▼處理器接觸面的表面無明顯微凸

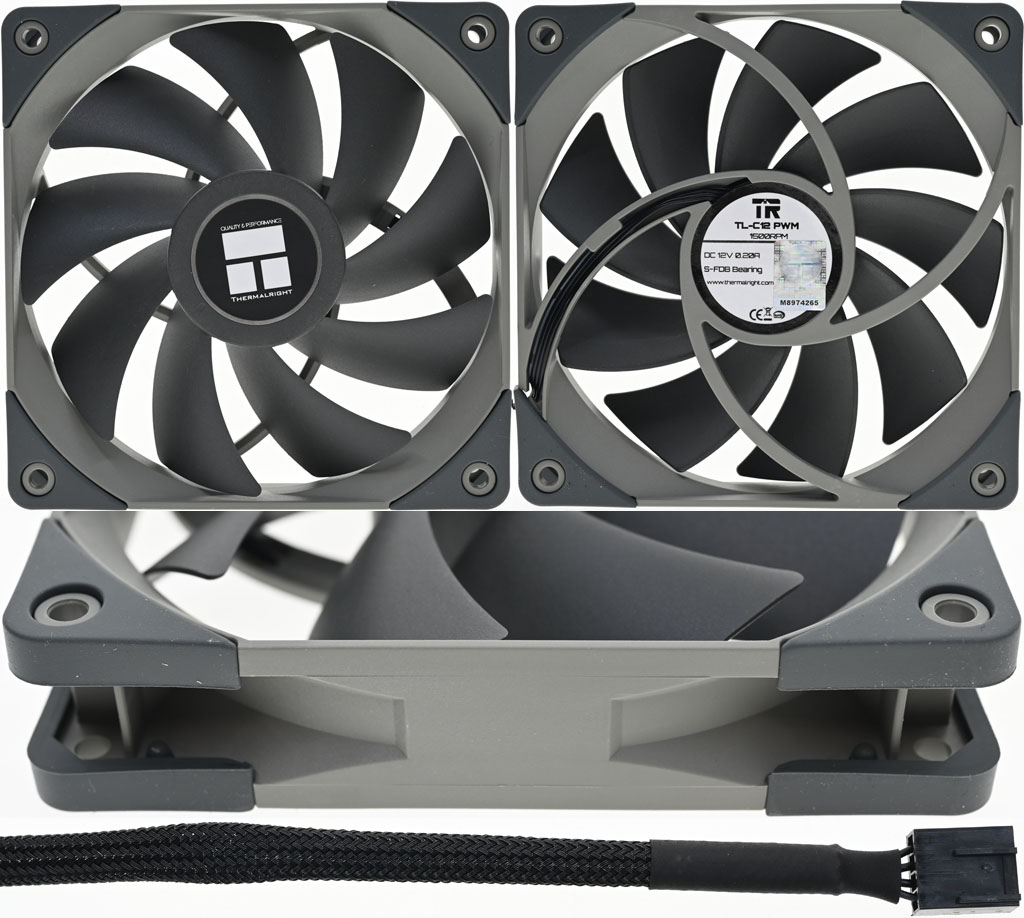

▼TL-C12風扇，使用S-FDB軸承，9葉片扇葉中心有商標，外框中心標籤上有商標、型號、轉速、電壓/電流、軸承類型、雷射序號貼紙、網址、認證標誌，風扇外框兩面的螺絲孔處有防震膠墊。風扇4pin PWM線路外面包覆編織網

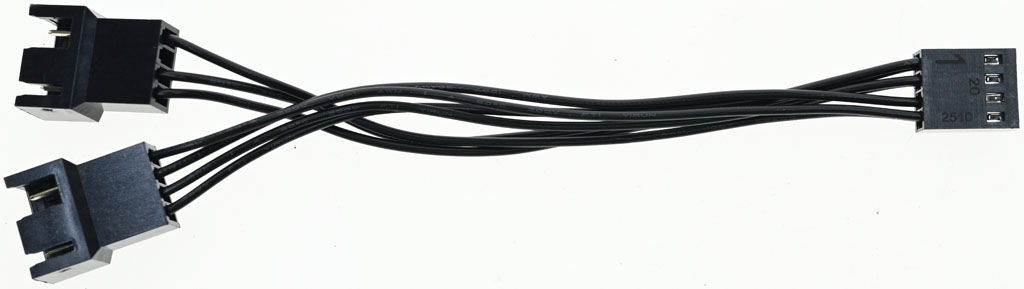

▼隨附風扇1分2分接線，可同步轉速控制PWM信號，但只會回傳有4條線接頭的風扇轉速

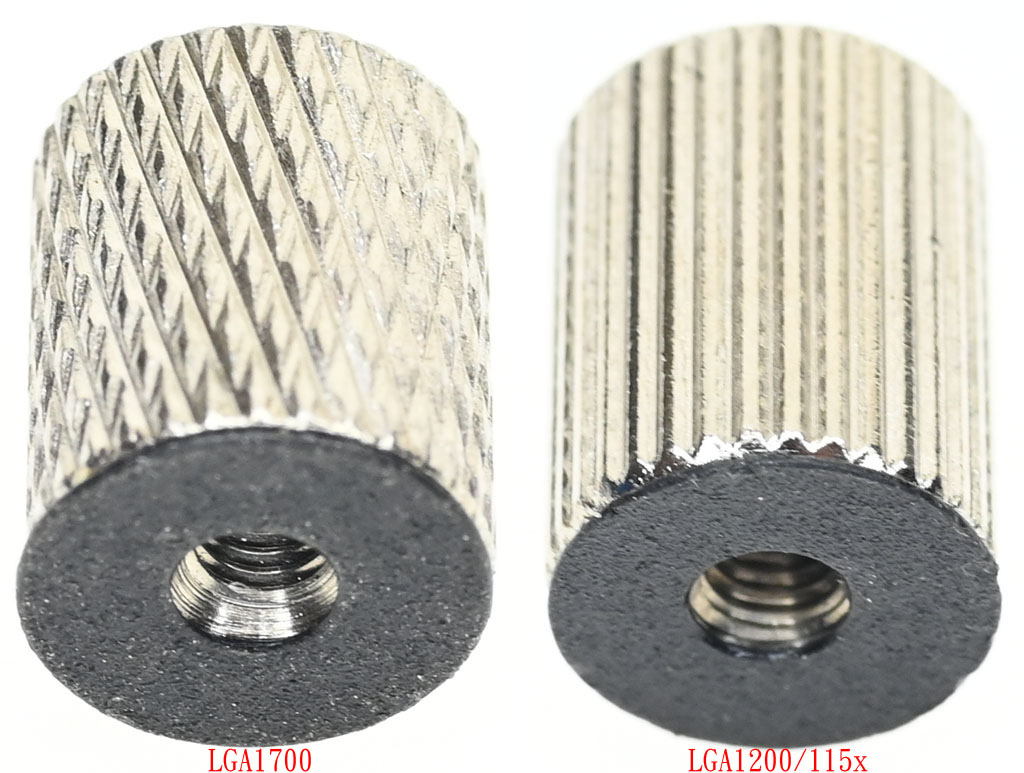

▼LGA1700托架固定柱(左)為斜線壓花，LGA1200/115x托架固定柱(右)為直條紋溝槽，托架固定柱其中一面有黑色墊片

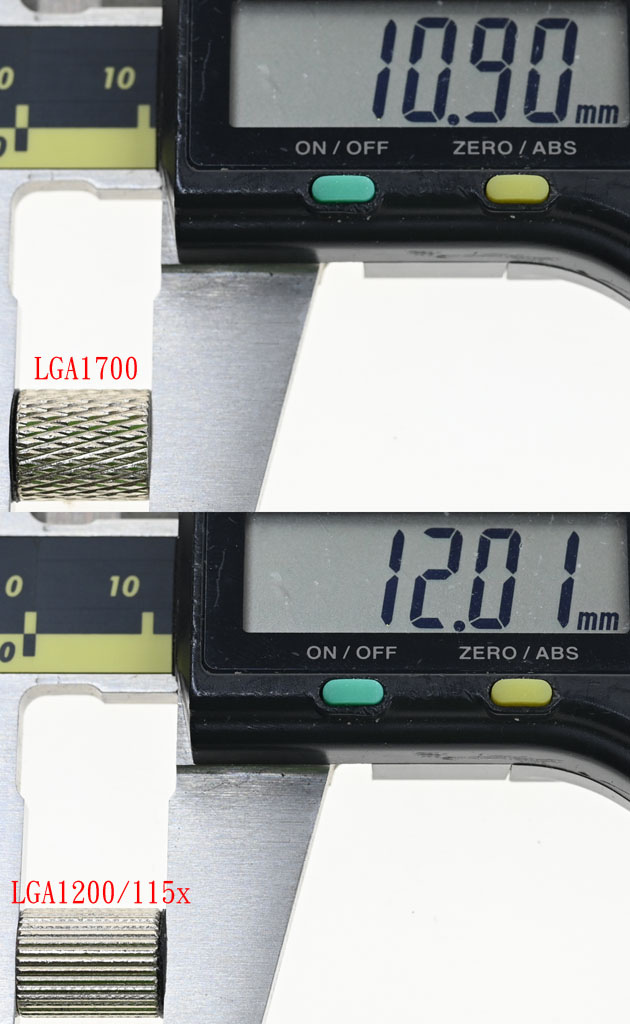

▼LGA1700托架固定柱(上)含墊片長度10.9mm，LGA1200/115x托架固定柱(下)含墊片長度12mm

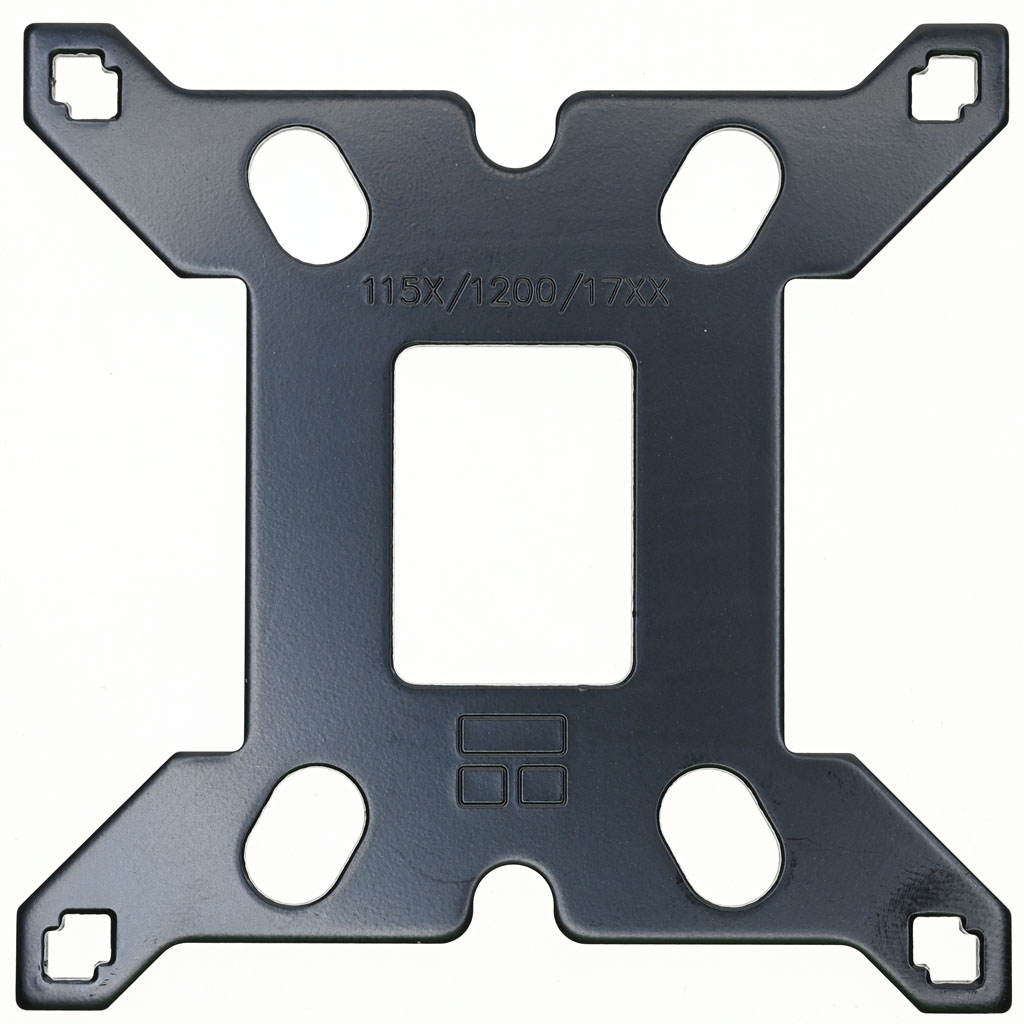

▼Intel LGA1700/1200/115x背板4個角各有1個由2個相連正方形組成的開孔

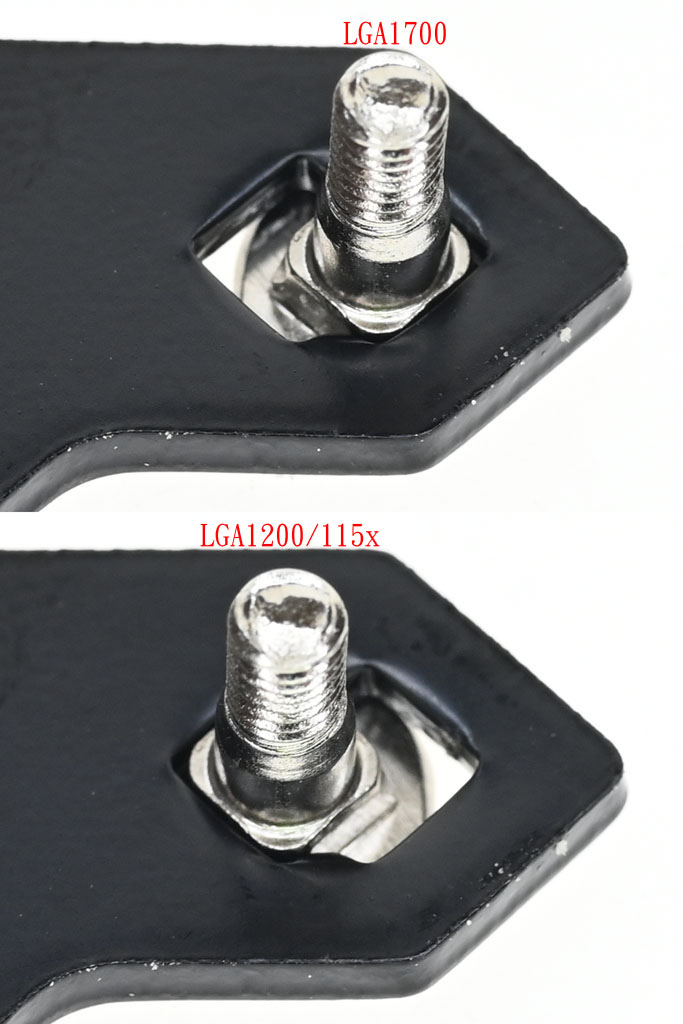

▼4個固定螺牙底部有正方形凸面，將固定螺牙正方形凸面朝外側裝(上)，為對應LGA1700平台配置；將固定螺牙正方形凸面朝內側裝(下)，為對應LGA1200/115x平台配置。安裝時要確認固定螺牙底部平面平貼背板

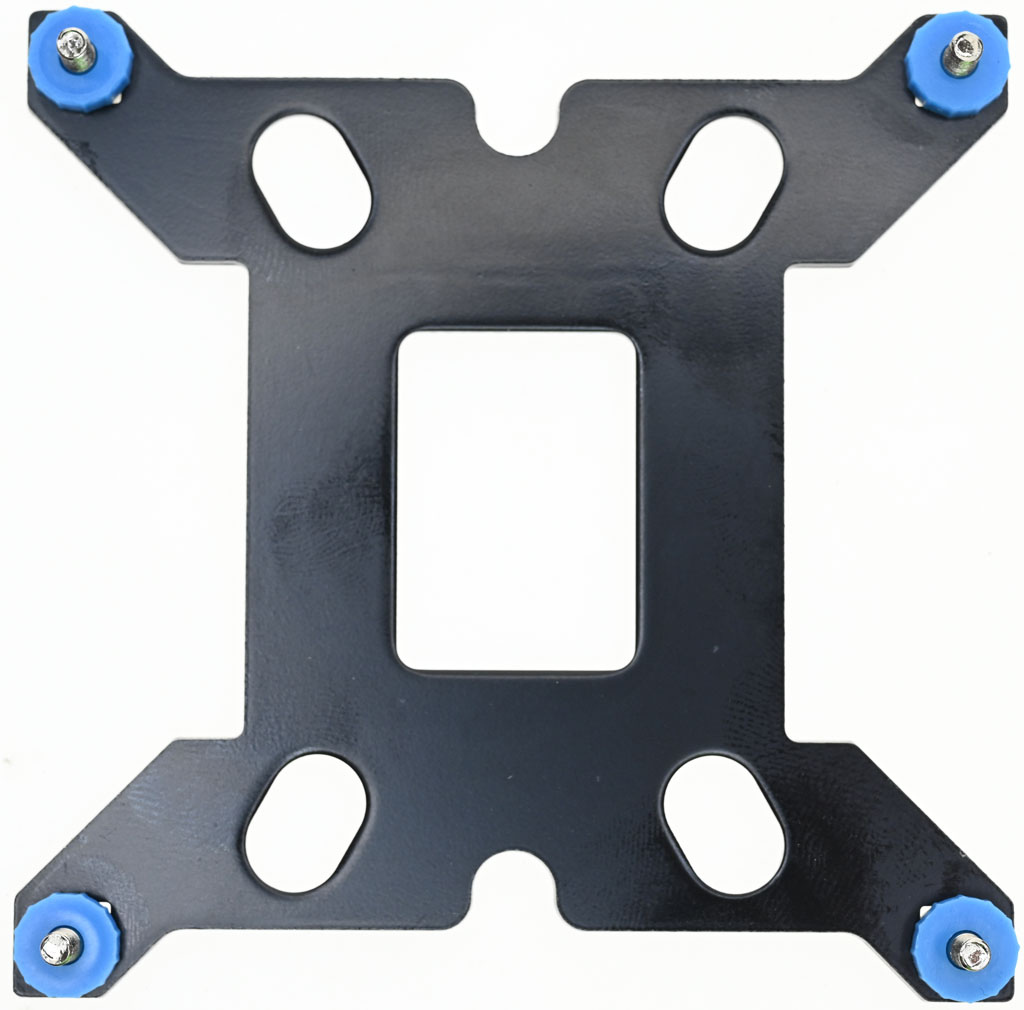

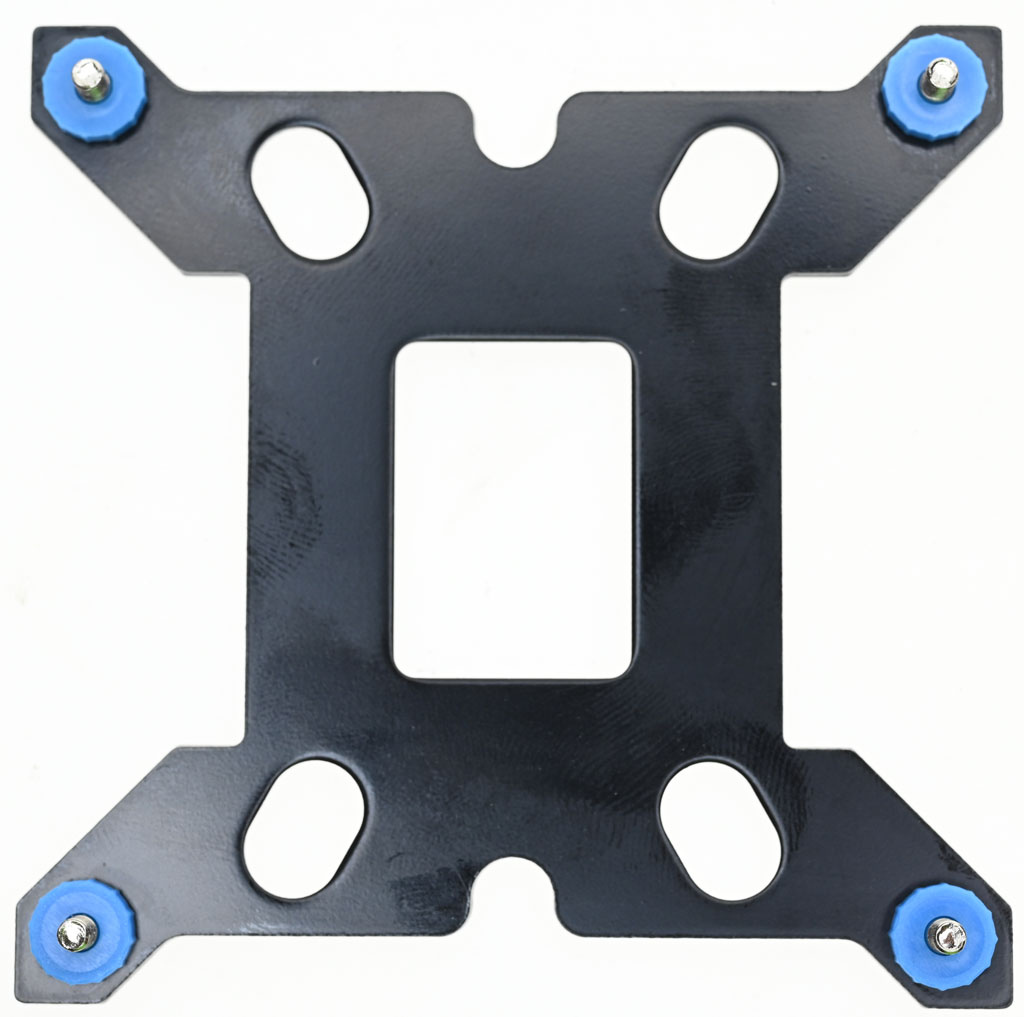

▼安裝於LGA1700平台前，先將Intel背板調整成適用LGA1700平台配置，並在4支固定螺牙上套上藍色薄墊圈

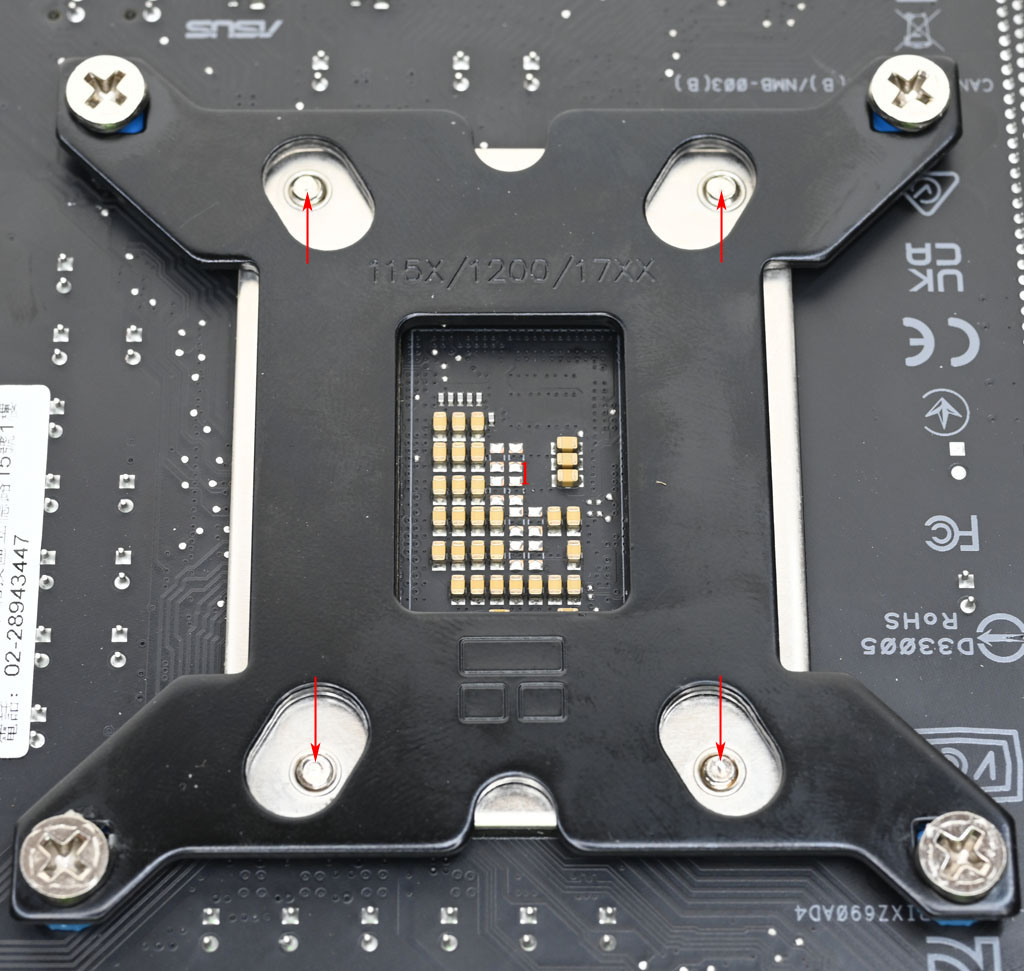

▼把背板4支固定螺牙對準主機板背面散熱器孔位放入(1)。特別注意背板開孔處對準處理器扣具底板4個螺絲鎖點位置(紅色箭頭)

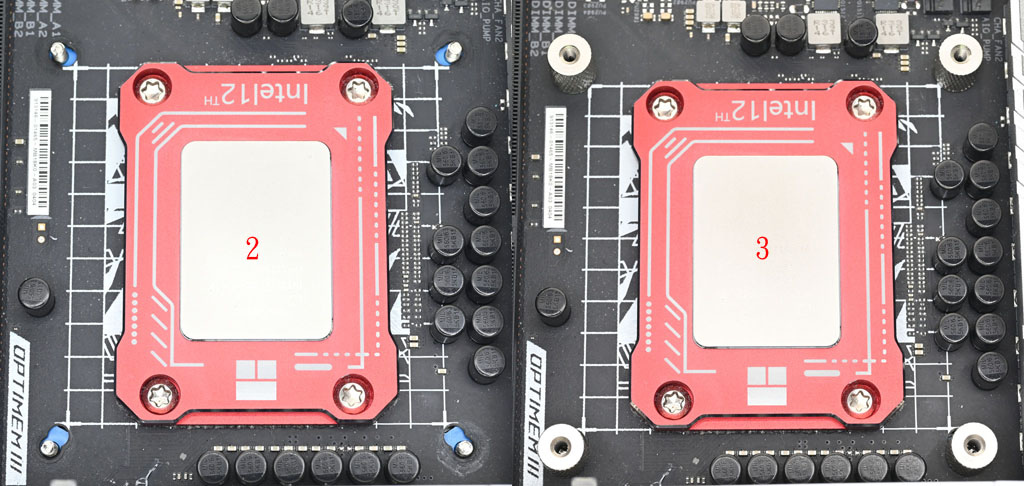

▼背板正確安裝後，主機板正面散熱器孔位會露出4支高度相同的固定螺牙(2)，將4個LGA1700托架固定柱有黑色墊片那面朝下鎖入固定螺牙(3)

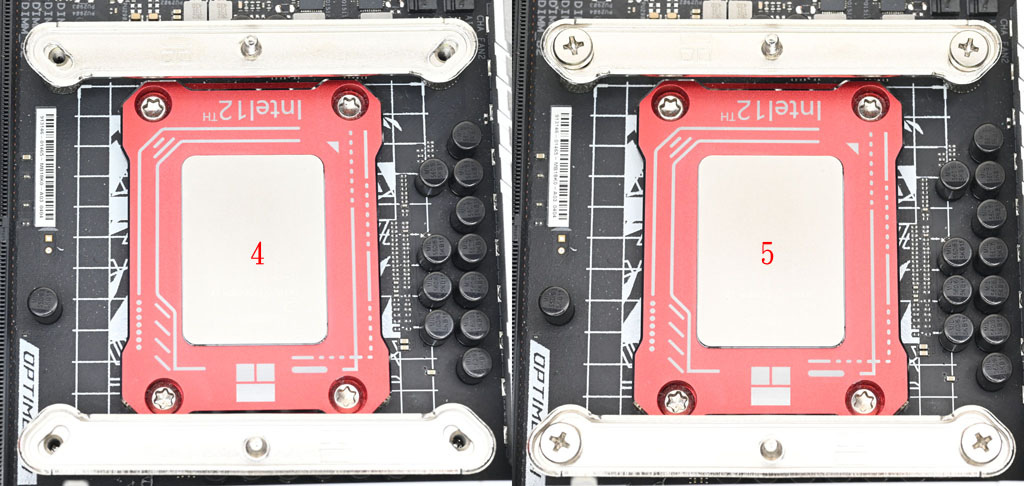

▼4個固定柱都鎖入固定螺牙後，放上Intel托架(4)，鎖上Intel托架固定螺絲(5)
▼正式安裝前先試裝，因為ASUS ROG STRIX Z690-A GAMING WIFI D4的VRM散熱片及白色飾蓋高度較高，會和散熱器熱導管發生干涉

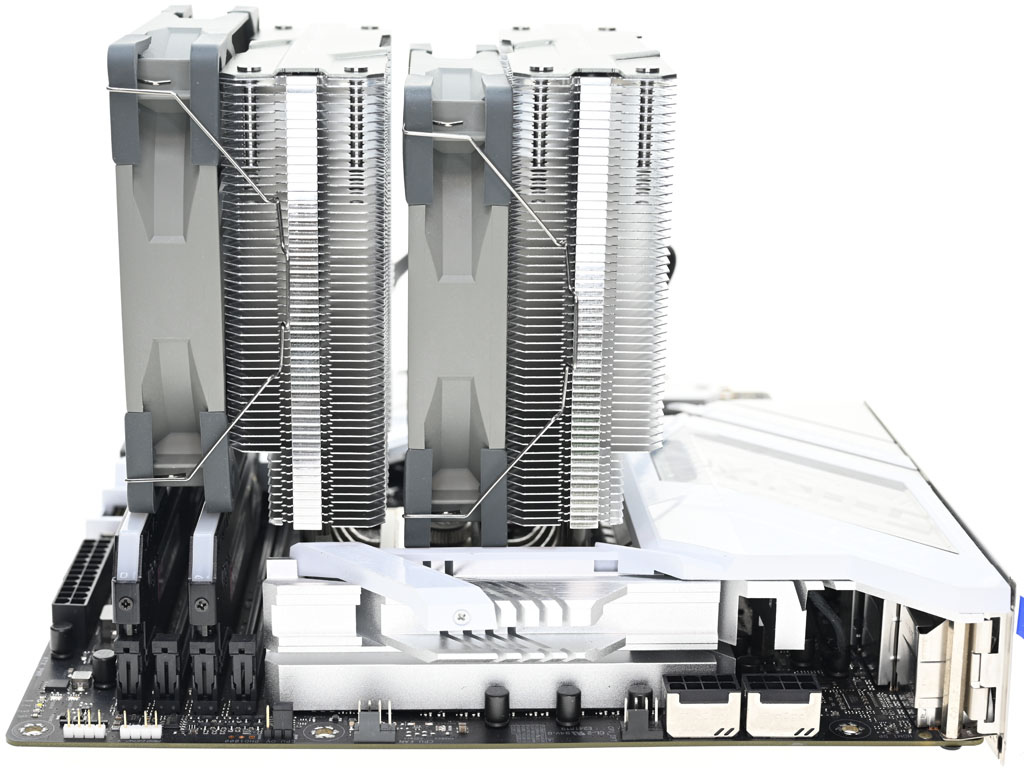

▼將散熱器轉180度安裝，此時頂部裝飾蓋文字方向反向，整個散熱器往左偏移(靠近擴充槽)

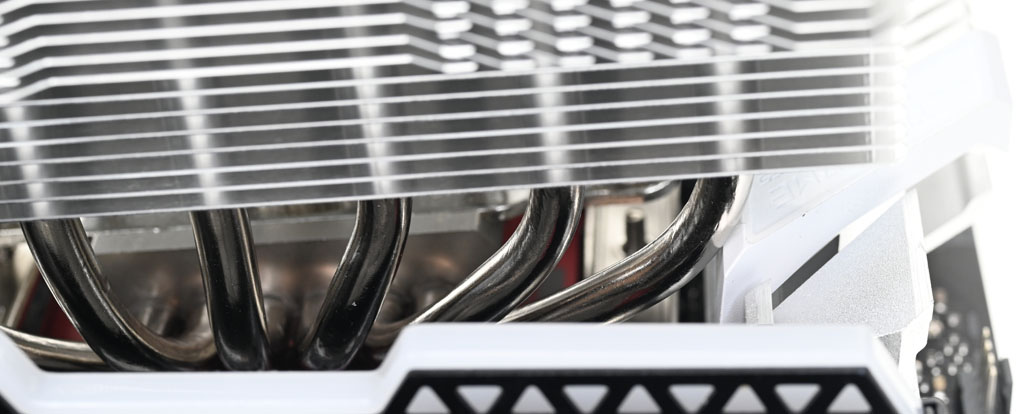

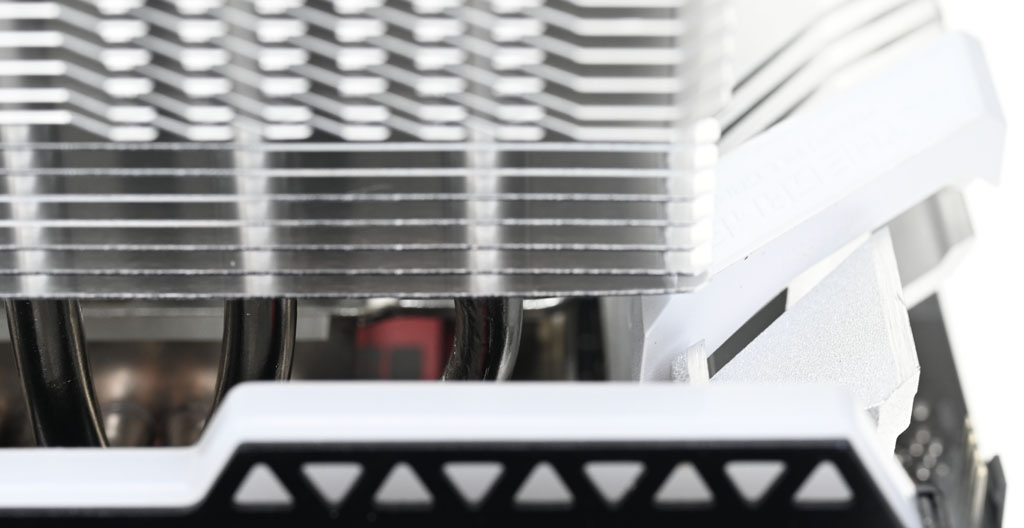

▼散熱器轉180度安裝後，熱導管就不會與主機板VRM散熱片發生干涉

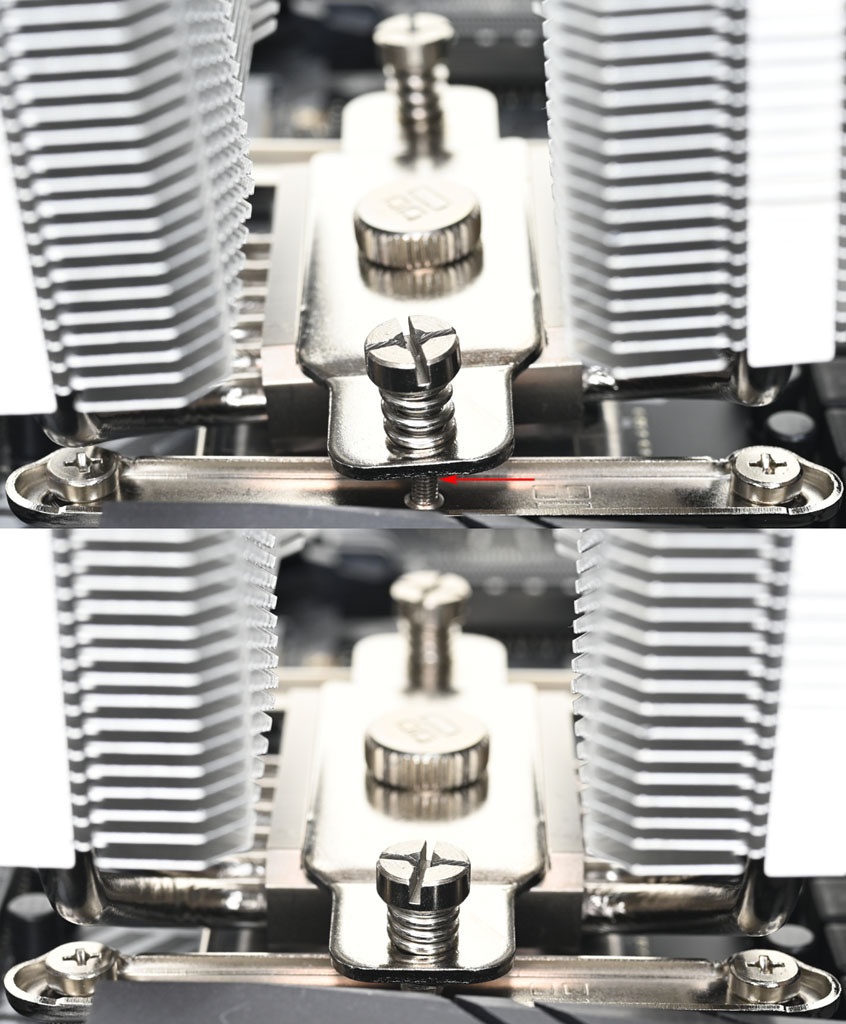

▼確認完成後取下散熱器，處理器表面清潔後塗上散熱膏，撕除散熱器底座處理器接觸面的保護貼，將壓板兩端彈簧螺帽對準托架上的螺牙(紅色箭頭)，用螺絲起子採輪流方式(轉幾圈後就換轉另一個)將2個彈簧螺帽鎖到底，不可一次將單邊螺帽直接鎖到底

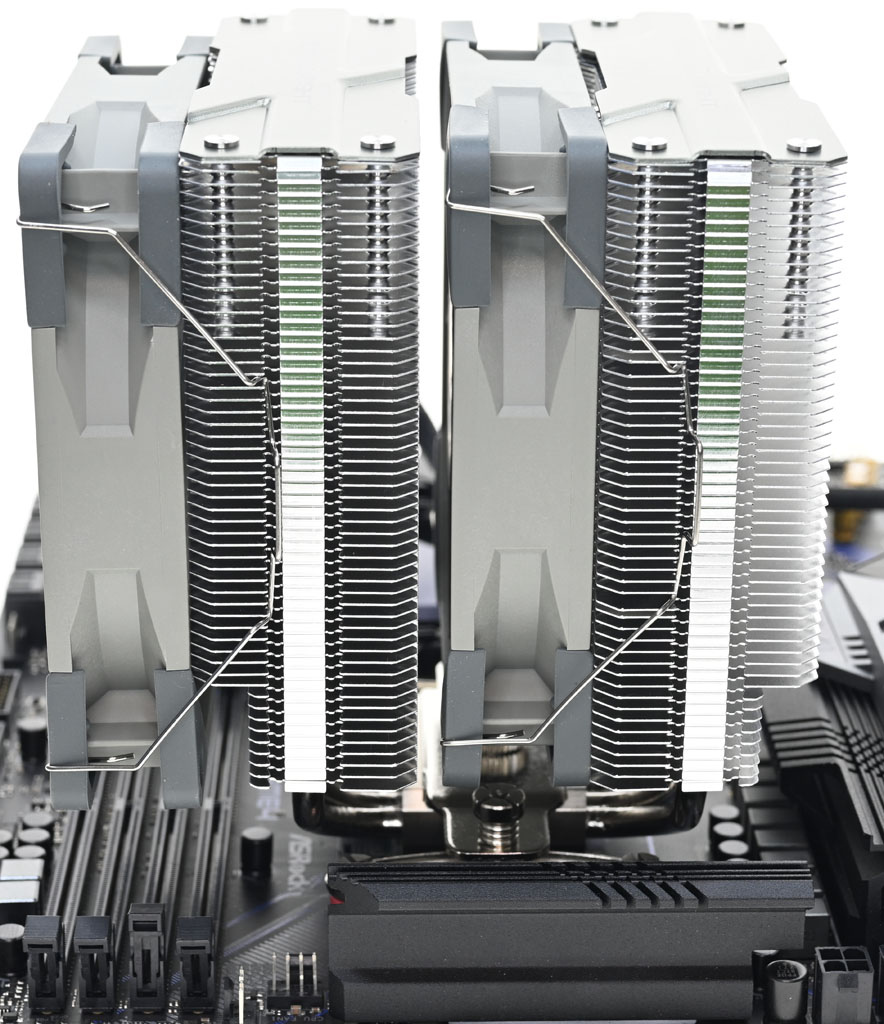

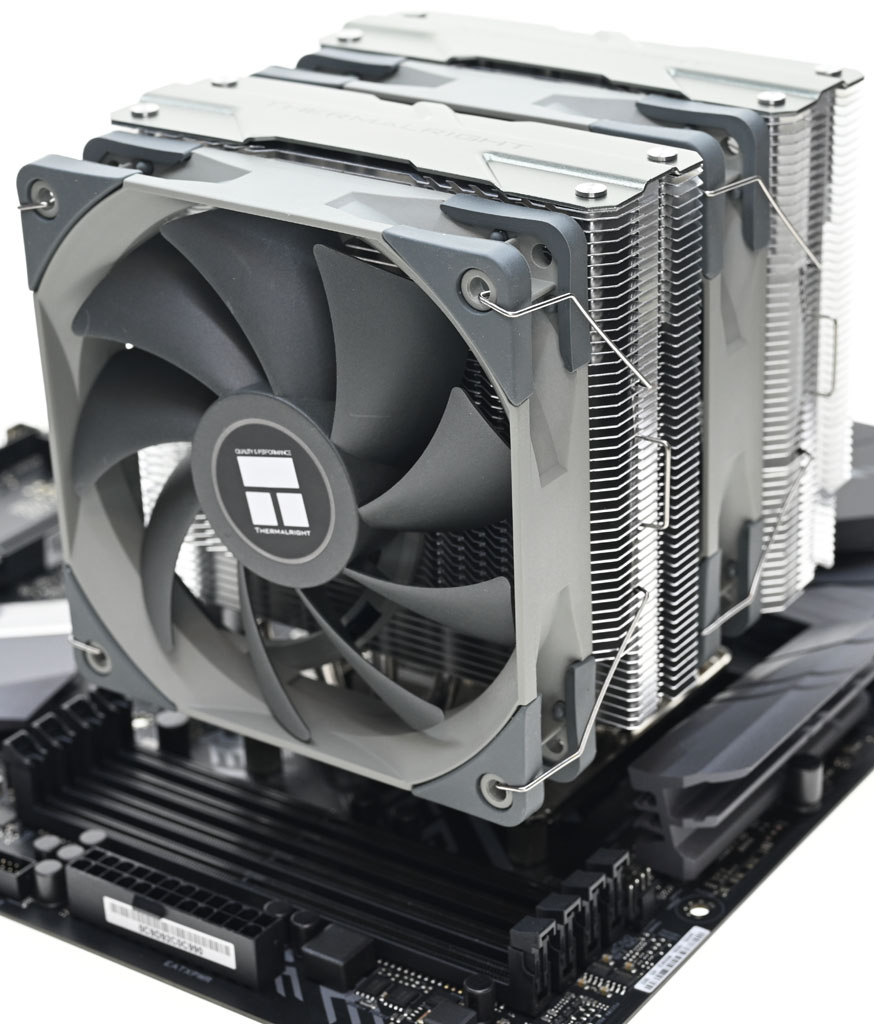

▼使用風扇固定線扣將2個TL-C12風扇安裝在散熱器前塔及後塔上

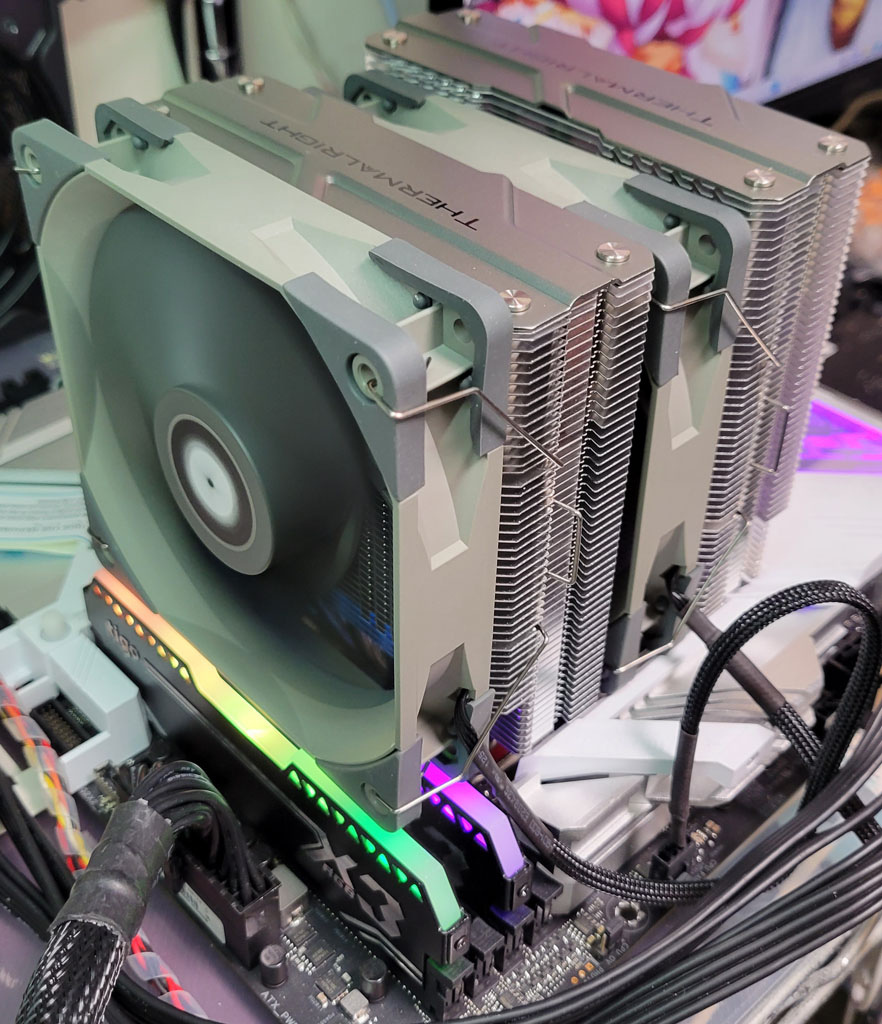

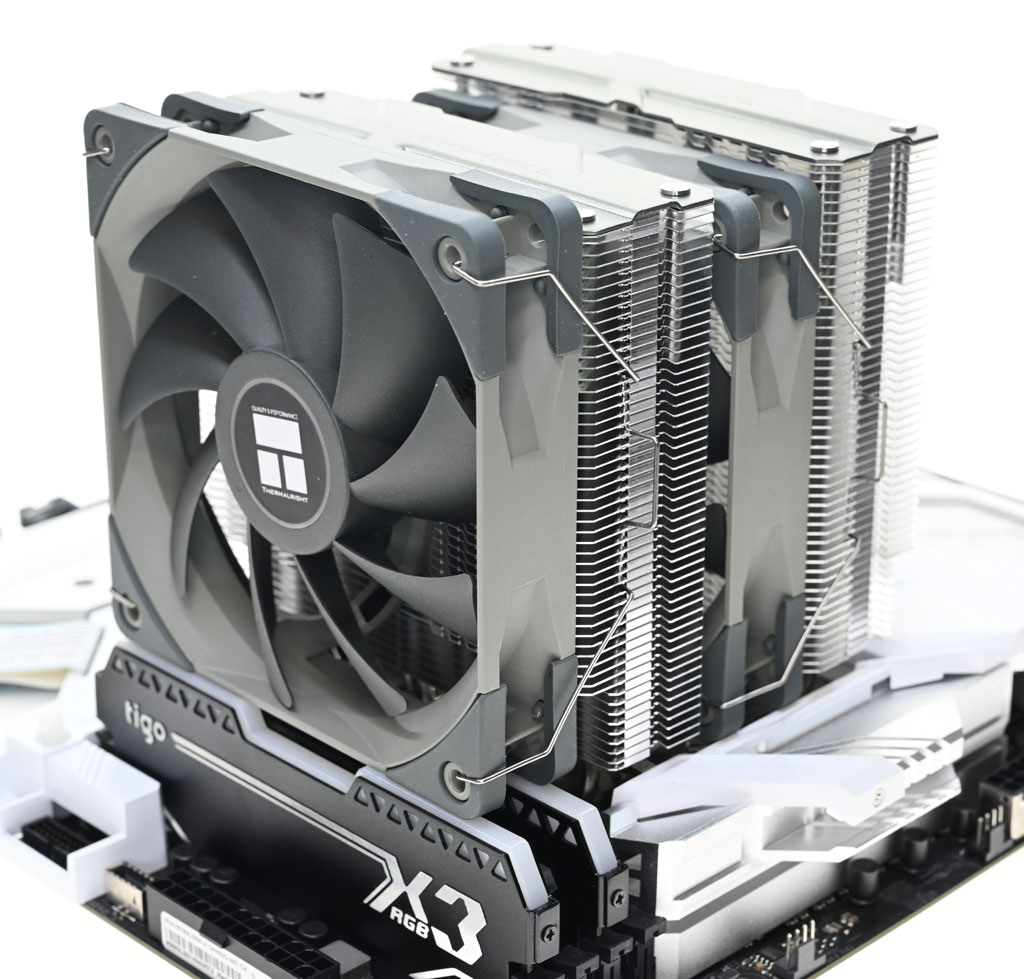

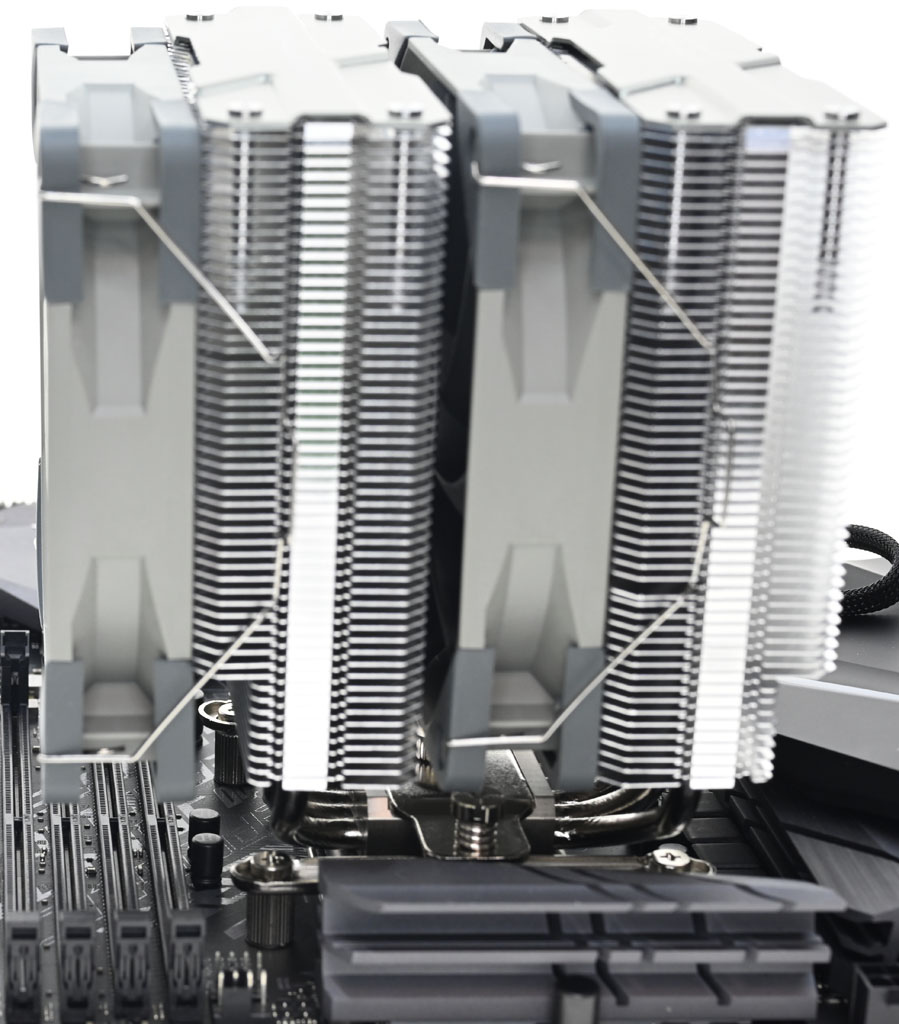

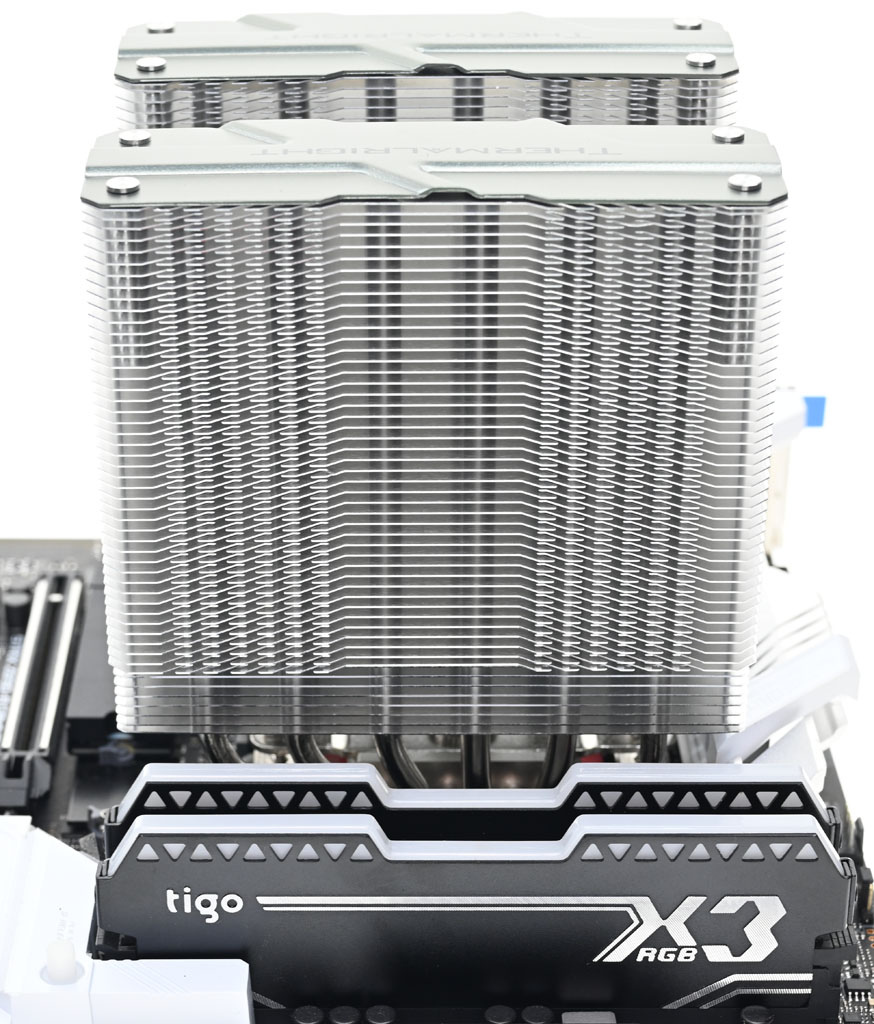

▼安裝於LGA1700平台時，前塔風扇會覆蓋在記憶體插槽上方
▼安裝於LGA1200/115x平台前，先將Intel背板調整成適用LGA1200/115x平台配置，並在4支固定螺牙上套上藍色薄墊圈

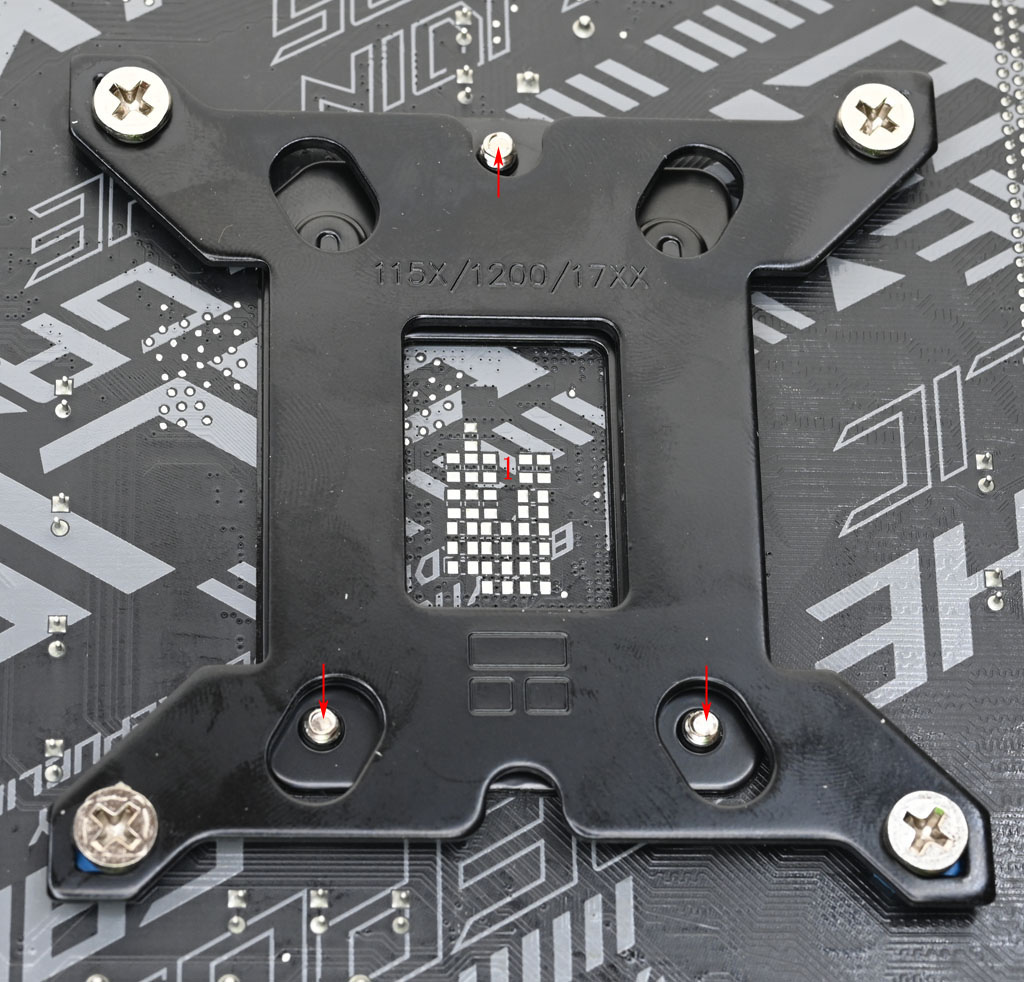

▼把背板4支固定螺牙對準主機板背面散熱器孔位放入(1)，特別注意背板開孔及缺口處對準處理器扣具底板3個螺絲鎖點位置(紅色箭頭)
▼背板正確安裝後，主機板正面散熱器孔位會露出4支高度相同的固定螺牙(2)，將4個LGA1200/115x托架固定柱有黑色墊片那面朝下鎖入固定螺牙(3)

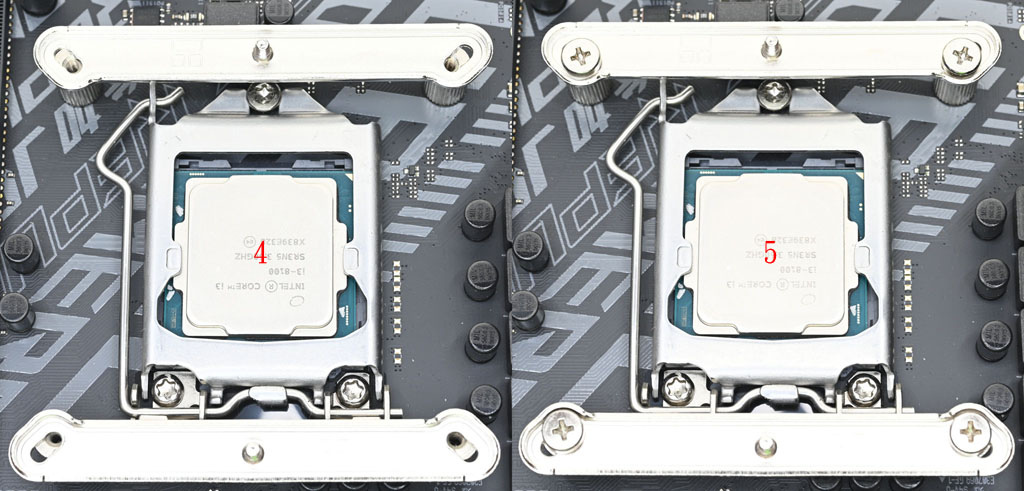

▼4個固定柱都鎖入固定螺牙後，放上Intel托架(4)，鎖上Intel托架固定螺絲(5)
▼正式安裝前先試裝，確認散熱器前塔/後塔熱導管不會與主機板VRM散熱片發生干涉，確認完成後取下散熱器，處理器表面清潔後塗上散熱膏，撕除散熱器底座處理器接觸面的保護貼，將壓板兩端彈簧螺帽對準托架上的螺牙(紅色箭頭)，用螺絲起子採輪流方式(轉幾圈後就換轉另一個)將2個彈簧螺帽鎖到底，不可一次將單邊螺帽直接鎖到底
▼使用風扇固定線扣將2個TL-C12風扇安裝在散熱器前塔及後塔上

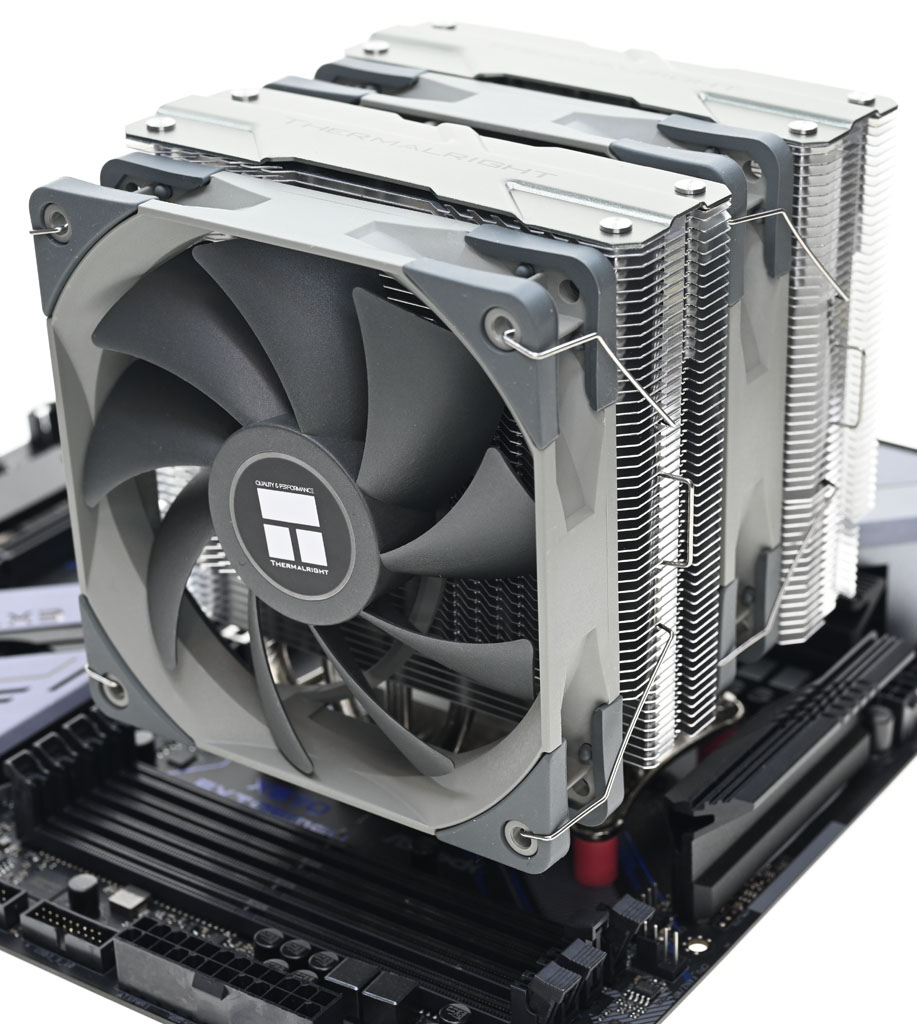

▼安裝於LGA1200/115x平台時，前塔風扇會覆蓋在記憶體插槽上方
▼安裝於AMD AM5/AM4平台前，先將主機板原裝散熱器托架拆除，只保留原裝散熱器背板(1)，將4個紅色套管套進原裝散熱器背板鎖點(2)，放上AMD AM5/AM4托架，對準孔洞插入AMD托架固定手轉螺絲，然後鎖緊(3)
▼正式安裝前先試裝，確認散熱器前塔/後塔熱導管不會與主機板VRM散熱片發生干涉，確認完成後取下散熱器，處理器表面清潔後塗上散熱膏，撕除散熱器底座處理器接觸面的保護貼，將壓板兩端彈簧螺帽對準托架上的螺牙(紅色箭頭)，用螺絲起子採輪流方式(轉幾圈後就換轉另一個)將2個彈簧螺帽鎖到底，不可一次將單邊螺帽直接鎖到底
▼使用風扇固定線扣將2個TL-C12風扇安裝在散熱器前塔及後塔上
▼安裝於AMD AM5/AM4平台時，前塔風扇會覆蓋在記憶體插槽上方
以下進行上機測試，LGA1700測試平台配置如下：
主機板：ASUS ROG STRIX Z690-A GAMING WIFI D4
處理器：INTEL CORE i7-12700K
處理器扣具：THERMALRIGHT LGA17XX-BCF改裝扣具
記憶體：tigo X3 DDR4-3600 8GB * 2
作業系統碟：Seagate FireCuda 530 1TB散熱片版
電源供應器：EVGA G6 1000W
CPU風扇溫控模式採用主機板預設值
攝影相機離風扇葉片30公分，噪音計麥克風放在風扇外框邊緣處，影片前幾秒是待機狀態運作聲音，之後是高負載狀態運作聲音
▼待機(左)及高負載(右)的CORE TEMP及AIDA64感測器畫面

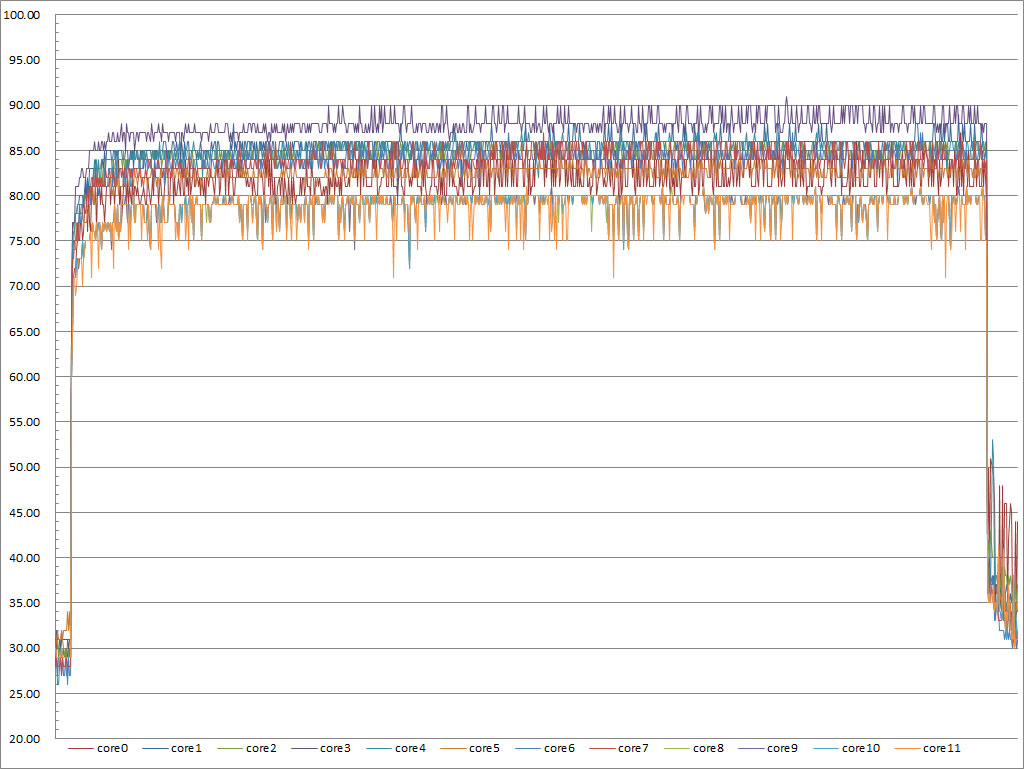

▼高負載30分鐘CORE TEMP溫度記錄圖
▼待機狀態(前12秒)及高負載狀態(13秒後)運作聲音
總結：
Thermalright索摩樂Peerless Assassin 120 PA120散熱器配置金屬扣具，支援Intel LGA 20xx/1700/1200/115x及AMD AM5/AM4平台。高度157mm雙塔採向上偏置設計，下方散熱鰭片裁切處理，表面鍍鎳的銅製處理器接觸面和6支直徑6mm無重力熱導管之間採用焊接方式組合，搭配53層高密度鰭片，頂部配置裝飾蓋增加美觀。配置2個S-FDB軸承TL-C12風扇，讓氣流充分通過前塔及後塔散熱鰭片。隨附TF-7高品質散熱膏及1對2風扇分接線，出示保固卡及購買發票可享有6年免費維修服務
安裝時要注意主機板VRM散熱片高度，若高度過高則要將散熱器轉180度安裝，避開熱導管與VRM散熱片之間的干涉，前塔風扇蓋在記憶體插槽上方，會阻擋記憶體燈光及拆裝，當記憶體高度較高時，前塔風扇會被頂高，增加整體總高度，需注意機殼是否可容納
報告完畢，謝謝收看
