Thermalright索摩樂Burst Assassin 120 BA120散熱器特色：
●單塔散熱器高度僅154mm，可安裝在大部分機殼內
●6支直徑6mm無重力熱導管，搭配47層鰭片，增大總散熱面積
●表面鍍鎳的銅製處理器接觸面與熱導管之間採用焊接方式組合，增加熱傳導能力
●金屬扣具支援Intel LGA 1700/1200/115x及AMD AM5/AM4平台
●隨附1個S-FDB軸承TL-C12C風扇，並提供2組風扇固定線扣，可擴充第2個風扇
●隨附TF-7高性能散熱膏
●出示保固卡及購買發票可享有6年免費維修服務
Thermalright索摩樂Burst Assassin 120 BA120散熱器規格：
型號：BA120
尺寸：124x52x154mm
重量：510克(不含風扇)
支援平台：Intel LGA 1700/1200/115x，AMD AM5/AM4
TL-C12C風扇尺寸規格：120x120x25mm
TL-C12C風扇重量：120克
TL-C12C風扇轉速：1550RPM±10%
TL-C12C風扇噪音：25.6dBA
TL-C12C風扇風量：66.17CFM
TL-C12C風扇風壓：1.53毫米水柱
TL-C12C風扇電流：0.2A
TL-C12C風扇電壓：DC12V
TL-C12C風扇連接線：4pin PWM
TL-C12C風扇軸承：S-FDB
▼此面外盒有商標、外觀圖、Burst Assassin 120產品名稱
▼此面外盒有特色介紹圖及支援平台
▼此面外盒有Burst Assassin 120產品名稱、防偽驗證標籤、支援AMD RYZEN 7000圖示、支援Intel LGA1700圖示、AGHP無重力熱導管圖示、認證標誌、原廠網址、條碼、產地(中國)
▼此面外盒有商標、散熱器規格、風扇規格、配件
▼此面外盒有商標及Burst Assassin 120產品名稱
▼打開外盒，內面印上UNLOCK CHILL FORCE HERE
▼包裝內容有散熱器(A)、TL-C12C風扇(B)、安裝配件盒(C)、安裝說明書(D)、保證卡(E)
▼安裝配件盒內有Intel LGA1700/1200/115x背板(F)、AMD AM5/AM4紅色套管及托架固定螺絲(G)、Intel背板螺柱/藍色薄墊圈/托架固定手轉螺帽(H)、Intel LGA1700藍色套管(I)、Intel LGA1200/115x黑色套管(J)、TF-7散熱膏(K)、托架(L)、防震膠墊(M)、風扇固定線扣(N)
▼散熱器本體底座兩邊各伸出6支直徑6mm無重力熱導管，並在熱導管上安裝47片鰭片
▼從側面看，壓板中間用1個手轉螺絲固定在散熱器底座頂部，壓板兩邊設置鎖在托架上的彈簧螺帽

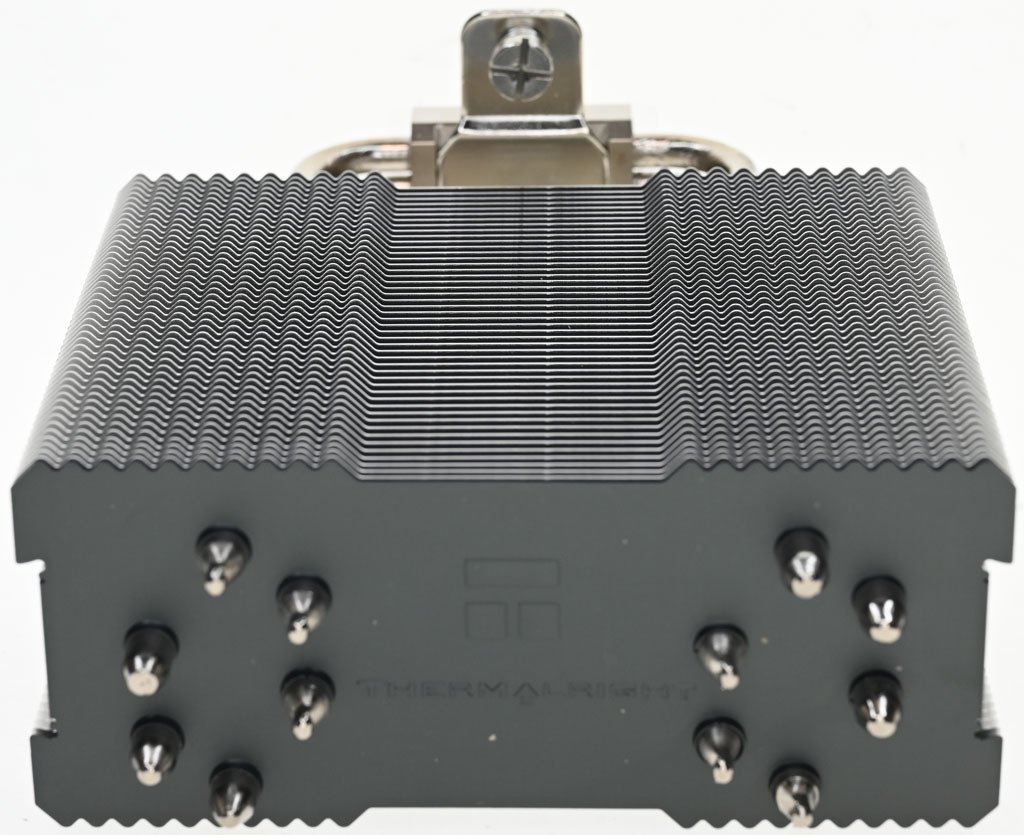

▼最上方黑色金屬板有商標及名稱，熱導管尾端外露
▼靠近兩側部位的鰭片呈現波浪狀
▼散熱器底座的處理器接觸面有保護貼，上面用英文標示”警告！使用前請撕除保護貼”
▼處理器接觸面的表面無明顯紋路
▼處理器接觸面的表面無明顯微凸
▼TL-C12C風扇，使用S-FDB軸承，9葉片扇葉中心有商標貼紙，外框中心標籤上有商標、型號、轉速、電壓/電流、軸承類型、雷射序號貼紙、網址、認證標誌，風扇外框兩面的螺絲孔處有小塊防震膠墊。風扇電源線路為4pin PWM
▼LGA1700藍色套管(左)上面標示1700，LGA1200/115x黑色套管(中)上面標示1200，AM5/AM4紅色套管(右)上面標示AM4
▼LGA1700藍色套管(上)長度10.8mm，LGA1200/115x黑色套管(下)長度11.8mm
▼Intel LGA1700/1200/115x背板4個角各有1個由2個相連正方形組成的開孔
▼4個螺柱底部有正方形凸面，將螺柱正方形凸面朝外側裝(左)，為對應LGA1700平台配置；將螺柱正方形凸面朝內側裝(中)，為對應LGA1200/115x平台配置。確認螺柱底部平面平貼背板後，在4支螺柱套上藍色薄墊圈，壓到底固定螺柱使其不掉落(右)
▼安裝於LGA1700平台前，先將Intel背板調整成適用LGA1700平台配置
▼把背板4支螺柱對準主機板背面散熱器孔位放入(1)。特別注意背板開孔處對準處理器扣具底板4個螺絲鎖點位置(紅色箭頭)
▼背板正確安裝後，主機板正面散熱器孔位會露出4支高度相同的螺柱(2)，將4個藍色套管套進螺柱(3)
▼4個套管都套進螺柱後，放上Intel托架(4)，鎖上托架固定手轉螺帽(5)
▼正式安裝前先試裝，確認散熱器熱導管不會與主機板元件/散熱片發生干涉
▼確認完成後取下散熱器，處理器表面清潔後塗上散熱膏，撕除散熱器底座處理器接觸面的保護貼，將壓板兩端彈簧螺帽對準托架上的螺牙(紅色箭頭)，用螺絲起子採輪流方式(轉幾圈後就換轉另一個)將2個彈簧螺帽鎖到底，不可一次將單邊螺帽直接鎖到底
▼使用風扇固定線扣將TL-C12C風扇安裝在散熱器上
▼安裝於LGA1700平台時，風扇與記憶體插槽距離示意圖
▼安裝於LGA1200/115x平台前，先將Intel背板調整成適用LGA1200/115x平台配置
▼把背板4支螺柱對準主機板背面散熱器孔位放入(1)，特別注意背板開孔及缺口處對準處理器扣具底板3個螺絲鎖點位置(紅色箭頭)
▼背板正確安裝後，主機板正面散熱器孔位會露出4支高度相同的螺柱(2)，將4個黑色套管套進螺柱(3)
▼4個套管都套進螺柱後，放上Intel托架(4)，鎖上托架固定手轉螺帽(5)
▼正式安裝前先試裝，確認散熱器熱導管不會與主機板元件/散熱片發生干涉，確認完成後取下散熱器，處理器表面清潔後塗上散熱膏，撕除散熱器底座處理器接觸面的保護貼，將壓板兩端彈簧螺帽對準托架上的螺牙(紅色箭頭)，用螺絲起子採輪流方式(轉幾圈後就換轉另一個)將2個彈簧螺帽鎖到底，不可一次將單邊螺帽直接鎖到底
▼使用風扇固定線扣將TL-C12C風扇安裝在散熱器上
▼安裝於LGA1200/115x平台時，風扇與記憶體插槽距離示意圖

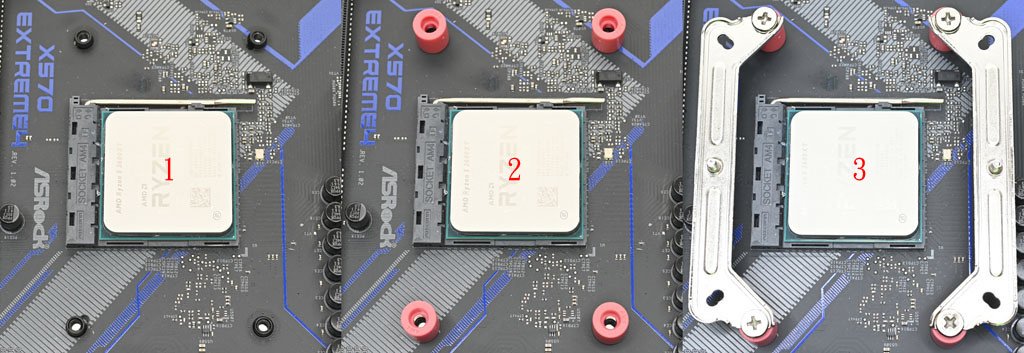

▼安裝於AMD AM5/AM4平台前，先將主機板原裝散熱器托架拆除，只保留原裝散熱器背板(1)，將4個紅色套管套進原裝散熱器背板鎖點(2)，放上AMD AM5/AM4托架，對準孔洞插入托架固定螺絲後鎖緊(3)
▼正式安裝前先試裝，確認散熱器熱導管不會與主機板元件/散熱片發生干涉，確認完成後取下散熱器，處理器表面清潔後塗上散熱膏，撕除散熱器底座處理器接觸面的保護貼，將壓板兩端彈簧螺帽對準托架上的螺牙(紅色箭頭)，用螺絲起子採輪流方式(轉幾圈後就換轉另一個)將2個彈簧螺帽鎖到底，不可一次將單邊螺帽直接鎖到底
▼使用風扇固定線扣將TL-C12C風扇安裝在散熱器上
▼安裝於AMD AM5/AM4平台時，風扇與記憶體插槽距離示意圖
▼提供2組風扇固定線扣，可自行在另一側加裝第2個風扇
以下進行上機測試，LGA1700測試平台配置如下：
主機板：ASUS ROG STRIX Z690-A GAMING WIFI D4
處理器：INTEL CORE i7-12700K
處理器扣具：THERMALRIGHT LGA17XX-BCF改裝扣具
記憶體：tigo X3 DDR4-3600 8GB * 2
作業系統碟：Seagate FireCuda 530 1TB散熱片版
電源供應器：EVGA G6 1000W
CPU風扇溫控模式採用主機板預設值
攝影相機離風扇葉片30公分，噪音計麥克風放在風扇外框邊緣處，影片前幾秒是待機狀態運作聲音，之後是高負載狀態運作聲音
▼待機(左)及高負載(右)的CORE TEMP及AIDA64感測器畫面
▼高負載30分鐘CORE TEMP溫度記錄圖
▼待機狀態(前10秒)及高負載狀態(11秒後)運作聲音
總結：
Thermalright索摩樂Burst Assassin 120 BA120散熱器配置金屬扣具，支援Intel LGA 1700/1200/115x及AMD AM5/AM4平台。單塔散熱器高度僅154mm，可安裝在大部分機殼內，表面鍍鎳的銅製處理器接觸面和6支直徑6mm無重力熱導管之間採用焊接方式組合，搭配47層鰭片，擴大散熱面積。隨附TL-C12C風扇採用S-FDB軸承，並提供2組風扇固定線扣，可擴充第2個風扇。隨附TF-7高性能散熱膏，出示保固卡及購買發票可享有6年免費維修服務
報告完畢，謝謝收看
