Thermaltake TH360 V2 ARGB Sync一體式水冷散熱器特色：
●支援Intel LGA1700/1200/115x/20xx及AMD AM5/AM4/AM3(+)/AM2(+)/FM2/FM1平台
●銅製處理器接觸面，可有效帶走CPU熱量
●全鋁合金材質360mm水冷排，水冷管路外面包覆編織網，提高耐用性
●隨附3個CT120 ARGB Sync風扇，最高轉速可至2000RPM，外框螺絲孔處有防震膠墊，採用菊鏈串接設計，簡化線路，整線容易
●水冷頭頂蓋鏡面面板內部的無限反射鏡光環搭配發光標誌，塑造出獨特燈光效果
●無段360度角度可調水冷頭頂蓋，可依照安裝角度及使用者喜好調整顯示方向
●5V ARGB 3pin接頭可與ASUS AURA SYNC、GIGABYTE RGB FUSION 2.0、MSI MYSTIC LIGHT SYNC、ASROCK POLYCHROME RGB、BIOSTAR VIVID LED DJ燈光效果連動控制
Thermaltake TH360 V2 ARGB Sync一體式水冷散熱器規格：
支援平台：Intel LGA1700/1200/115x/20xx，AMD AM5/AM4/AM3(+)/AM2(+)/FM2/FM1
水冷頭處理器接觸面材質：銅
水冷頭幫浦轉速：1500-3300RPM
水冷頭幫浦電壓：DC12V
水冷頭幫浦電流：0.43A
水冷頭幫浦功率：5.16W
水冷頭LED電壓：DC5V
水冷頭LED電流：0.32A
水冷頭LED功率：1.6W
水冷頭幫浦轉速控制：PWM 4pin
水冷頭LED控制：ARGB 3pin
水冷排尺寸：396x120x27mm
水冷排材質：鋁合金
水冷管長度：460mm
CT120 ARGB Sync風扇數量：3
CT120 ARGB Sync風扇尺寸：120x120x25mm
CT120 ARGB Sync風扇軸承：Hydraulic Bearing
CT120 ARGB Sync風扇轉速：500-2000RPM
CT120 ARGB Sync風扇風量：57.05CFM
CT120 ARGB Sync風扇風壓：2.23毫米水柱
CT120 ARGB Sync風扇噪音：25.8dBA
CT120 ARGB Sync風扇電壓：DC12V
CT120 ARGB Sync風扇電流：0.11A
CT120 ARGB Sync風扇功率：1.32W
CT120 ARGB Sync風扇LED電壓：DC5V
CT120 ARGB Sync風扇LED電流：0.31A
CT120 ARGB Sync風扇LED功率：1.55W
CT120 ARGB Sync風扇轉速控制：PWM 4pin
CT120 ARGB Sync風扇LED控制：ARGB 3pin
▼外盒正面有商標、產品名稱、外觀圖、各廠牌主機板燈光同步圖示。外盒背面有商標、產品名稱、特色說明/圖片、規格表、各廠牌主機板燈光同步圖示、安裝情境圖、認證標誌、產品條碼、產地(中國)
▼外盒上/下側面有商標、產品名稱
▼外盒左側面有商標、多國語言產品特色、QR碼、製造商/產品資訊
▼外盒右側面有商標、產品名稱
▼包裝內有一體式水冷散熱器(A)、3個CT120 ARGB Sync風扇(B)
▼安裝配件有Intel LGA1200/115x背板(C)、Intel LGA1700背板(D)、Intel托架(E)、LGA1700/1200/115x黑色螺柱(F)、LGA20xx銀色螺柱(G)、風扇固定用長螺絲/水冷排固定用短螺絲(H)、手轉彈簧螺帽/AMD扣耳(I)、商標造型接頭保護蓋(J)、風扇電源延長線(K)、風扇LED控制延長線(L)、AMD托架(M)、散熱膏(N)、安裝說明書(O)、保固說明(P)
▼水管包覆黑色編織網，編織網部分長度45公分，直徑12.7mm，兩端套管長度14mm
▼鋁製水冷排尺寸396x120x27mm，進/出水管位於同一側
▼水冷排進/出水管側面貼上序號條碼
▼水冷頭圓柱部分直徑74.3mm，高度64.3mm，包含進/出水管接頭的最大寬度為86mm，水冷頭頂蓋有無限反射鏡及商標燈效發光區域
▼水冷頭頂蓋外環為銀色，下方本體外殼為黑色
▼水冷頭進/出水管直角接頭可小幅度左右旋轉
▼水冷頭處理器接觸面有一張保護貼，上面印上”請在安裝前移除”英文
▼水冷頭處理器接觸面使用星型沉頭螺絲固定
▼處理器接觸面平整度如下圖所示
▼水冷頭連接線組，主機板AIO/W_PUMP 4pin母頭線路長度46公分。水冷頭至擴充ARGB 3pin公頭線路長度40公分，擴充ARGB 3pin公頭至主機板ARGB 3pin母頭線路長度13公分，公頭有保護蓋
3個CT120 ARGB Sync風扇，型號為A1225L12S(TT-1225)，7葉片乳白色扇葉軸心處有商標貼紙，風扇外框中央標籤上面有商標/型號/電壓/電流/製造商/產地/認證標誌，外框螺絲孔處有防震膠墊，側面有商標
▼風扇採用方便菊鏈串接的短線設計，風扇至串接4pin公頭線路長度7公分，串接4pin公頭至來源4pin母頭間線路長度10公分。風扇至串接ARGB 3pin公頭線路長度7公分，串接ARGB 3pin公頭至來源ARGB 3pin母頭線路長度10公分，公頭有保護蓋
▼風扇之間電源線及LED控制線串接方式示意圖，連接來源4pin母頭的風扇會回傳轉速，從串接4pin公頭接出的風扇僅同步PWM信號，不回傳轉速

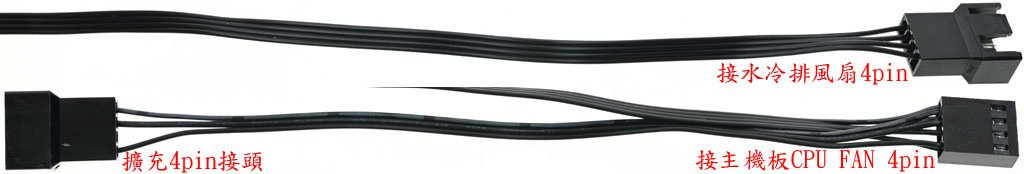

▼風扇電源延長線，主機板CPU FAN 4pin母頭到水冷排風扇4pin公頭線路長度80公分，主機板CPU FAN 4pin母頭到擴充4pin公頭線路長度14公分，擴充4pin公頭僅同步PWM信號，不回傳轉速
▼風扇LED控制延長線，主機板ARGB 3pin母頭到水冷排風扇ARGB 3pin公頭線路長度80公分，主機板ARGB 3pin母頭到擴充ARGB 3pin公頭線路長度14公分，公頭有保護蓋
▼商標造型保護蓋，ARGB 3pin公頭和母頭連接後從紅色方框處開口套入，避免鬆脫同時增加美觀
▼隨附12支風扇固定用長螺絲(上)與12支水冷排固定用短螺絲(下)
▼使用風扇固定用長螺絲將風扇安裝在水冷排上，菊鏈串接設計可簡化風扇線路數量
▼水冷頭安裝Intel托架時，將托架開口從進/出水管對面方向插入水冷頭底部兩側溝槽(左圖)，並將其完全推到底(右圖)
▼水冷頭安裝Intel托架示意圖
▼手轉彈簧螺帽，安裝於Intel平台時用來固定托架，安裝於AMD平台時用來固定扣耳
▼安裝於Intel LGA1700平台時需使用Intel LGA1700背板，紅色箭頭處有標示LGA1700
▼安裝於LGA1700平台時，把Intel LGA1700背板鎖點對準主機板背面散熱器孔位放入，背板開口處需對準處理器扣具底板4個螺絲鎖點位置(1)
▼背板正確安裝後，主機板正面散熱器孔位會露出4支高度相同的鎖點(2)，將4個LGA1700/1200/115x黑色螺柱螺牙較短的一端鎖入鎖點(3)
▼正式安裝前先試裝，確認水冷頭水管接頭不會與主機板元件/散熱片發生干涉。確認完成後取下水冷頭，處理器表面清潔後塗上散熱膏，撕除水冷頭處理器接觸面的保護貼，將Intel托架孔洞對準黑色螺柱套入(4)。鎖上4個手轉彈簧螺帽時，一開始先轉入數圈使其可以固定住，等到全部裝上後，採對角及輪流方式(轉幾圈後就換轉另一個)將4個手轉彈簧螺帽全部鎖到底(5)
▼安裝於Intel LGA1200/115x平台時需使用Intel LGA1200/115x背板，紅色箭頭處有標示115X
▼安裝於LGA1200/115x平台時，把Intel LGA1200/115x背板鎖點對準主機板背面散熱器孔位放入，背板開口處需對準處理器扣具底板3個螺絲鎖點位置(1)
▼背板正確安裝後，主機板正面散熱器孔位會露出4支高度相同的鎖點(2)，將4個LGA1700/1200/115x黑色螺柱螺牙較短的一端鎖入鎖點(3)
▼正式安裝前先試裝，確認水冷頭水管接頭不會與主機板元件/散熱片發生干涉。確認完成後取下水冷頭，處理器表面清潔後塗上散熱膏，撕除水冷頭處理器接觸面的保護貼，將Intel托架孔洞對準黑色螺柱套入(4)。鎖上4個手轉彈簧螺帽時，一開始先轉入數圈使其可以固定住，等到全部裝上後，採對角及輪流方式(轉幾圈後就換轉另一個)將4個手轉彈簧螺帽全部鎖到底(5)
▼水冷頭安裝AMD托架時，將托架開口從進/出水管對面方向插入水冷頭底部兩側溝槽(左圖)，並將其完全推到底(右圖)
▼AMD扣耳，用來把水冷頭固定在主機板原裝散熱器托架上
▼在AMD托架裝上AMD扣耳及手轉彈簧螺帽，一開始先轉入數圈使其可以固定住(1)
▼先將兩端扣耳放鬆(2)，正式安裝前先試裝，確認水冷頭水管接頭不會與主機板元件/散熱片發生干涉。確認完成後取下水冷頭，處理器表面清潔後塗上散熱膏，撕除水冷頭處理器接觸面的保護貼，將兩端扣耳扣入主機板原裝散熱器托架卡榫(3)，兩端扣耳扣入後，採輪流方式(轉幾圈後就換轉另一個)將2個手轉彈簧螺帽全部鎖到底(4)
▼AMD平台安裝完成圖
▼水冷頭頂蓋具備無段360度角度可調(沒有分段卡榫)，可依照安裝角度及使用者喜好調整顯示方向
▼水冷頭燈光效果示範影片：
▼風扇燈光效果圖
▼水冷排3個風扇燈光效果圖
▼水冷排風扇燈光效果示範影片：
以下進行上機測試，LGA1700測試平台配置如下：
主機板：MSI MPG Z790 CARBON WIFI
處理器：INTEL CORE i7-12700K
處理器扣具：THERMALRIGHT LGA17XX-BCF改裝扣具
記憶體：AORUS Memory DDR5-5200 16GB×2
作業系統碟：Seagate Beskar Ingot Drive Special Edition FireCuda PCIe Gen4 NVMe 1TB SSD
電源供應器：EVGA G6 1000W
採用預設CPU風扇溫控模式，不過這片主機板風扇提速比較慢，要開始高負載20秒後才會達到最高轉速
因主機板的處理器預設核心電壓較高，進行降壓調整使處理器功耗數據接近原本主機板
攝影相機離風扇葉片30公分，噪音計麥克風放在風扇外框邊緣處，影片前幾秒是待機狀態運作聲音，之後是高負載狀態運作聲音
▼待機(左)及高負載(右)的CORE TEMP及AIDA64感測器畫面
▼高負載30分鐘CORE TEMP溫度記錄圖
▼待機狀態(前10秒)及高負載狀態(11秒後)運作聲音
總結：
Thermaltake TH360 V2 ARGB Sync一體式水冷散熱器支援Intel LGA1700/1200/115x/20xx及AMD AM5/AM4/AM3(+)/AM2(+)/FM2/FM1平台，銅製處理器接觸面可有效帶走CPU熱量，水冷管路外面包覆編織網可提高耐用性，全鋁合金材質360mm水冷排可裝3個CT120 ARGB Sync風扇，最高轉速可至2000RPM，外框螺絲孔處有防震膠墊，採用菊鏈串接設計，簡化線路，整線容易。水冷頭頂蓋鏡面面板內部的無限反射鏡光環搭配ARGB LED發光標誌，塑造出獨特燈光效果，水冷頭頂蓋具備無段360度角度可調，可依照安裝角度及使用者喜好調整顯示方向，5V ARGB 3pin支援主流主機板燈光效果連動控制
報告完畢，謝謝收看
