Cooler Master GX III 850 GOLD ATX 3.0 850W特色：
●80PLUS金牌認證轉換效率，並提高輕載至半載區間效率，節省電能消耗，降低廢熱產生
●16公分機身具備光滑無螺絲孔的蜂巢散熱網孔，採用黑色帶狀及編織網包覆模組化線材的全模組化設計
●處理器12V供電提供1個EPS 4+4P接頭及1個EPS 8P接頭，支援高階Intel/AMD處理器及主機板平台
●相容ATX 3.0/PCIe 5.0，提供1個12VHPWR插座及1條模組化線材，顯示卡端接頭採用直角接頭，電源端接頭具備防退pin保護框
●採用主動功率因數修正、半橋諧振及同步整流12V功率級，搭配DC-DC轉換3.3V/5V/-12V，使12V可用功率最大化，並改善各輸出電壓交叉調整率
●13.5公分FDB軸承風扇，具備S.T.C.M.智慧溫度控制模式，輸出低於40%時風扇停止轉動，在散熱效能與靜音中取得平衡
●陽極處理散熱片可提高散熱性能，100%全日系105℃電容，加強可靠度及耐用度，提供10年保固
Cooler Master GX III 850 GOLD ATX 3.0 850W輸出接頭數量：
ATX24P：1個
EPS 4+4P：1個
EPS 8P：1個
12VHPWR：1個
PCIE 6+2P：3個
SATA：8個
大4P：4個
▼外盒正面有外觀圖、GX III 850 GOLD名稱、ATX 3.0 12VHPWR/PCIe 5.0 Ready字樣、Cooler Master商標
▼外盒背面有GX III 850 GOLD名稱、Cooler Master商標、特色圖片/英文說明
▼外盒上側面有GX III 850 GOLD名稱、產品規格表、輸出規格表、風扇轉速/噪音vs輸出百分比圖表、轉換效率圖表、Cooler Master商標。外盒下側面有”GX III 850 GOLD電源，想知道更多關於我們的資訊，請瀏覽我們的官方網站”多國語言、官方網址、聯絡資訊、安規認證、QR碼、產地、條碼
▼外盒左側面有Cooler Master商標、GX III 850 GOLD名稱、MAKE IT BEST字樣、80PLUS金牌認證/特色圖示
▼外盒右側面有GX III 850 GOLD名稱及多國語言特色說明

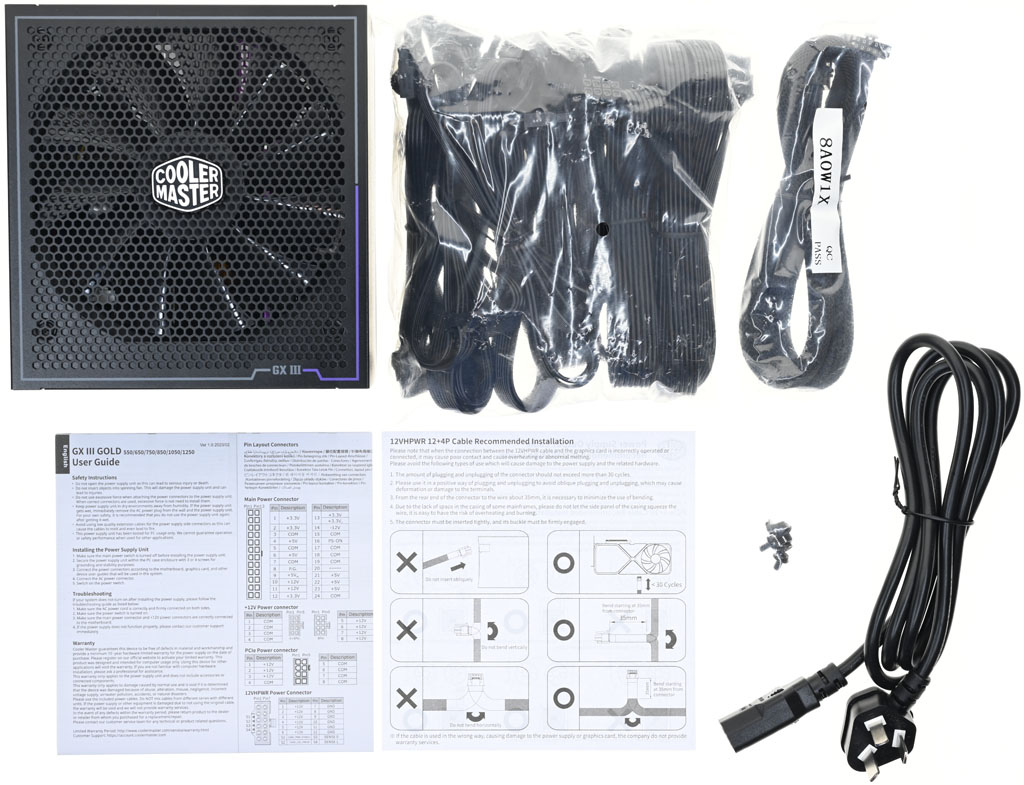

▼包裝內容有電源本體、模組化線組、使用說明書、電源輸出線組建議安裝方式說明書、固定螺絲、交流電源線

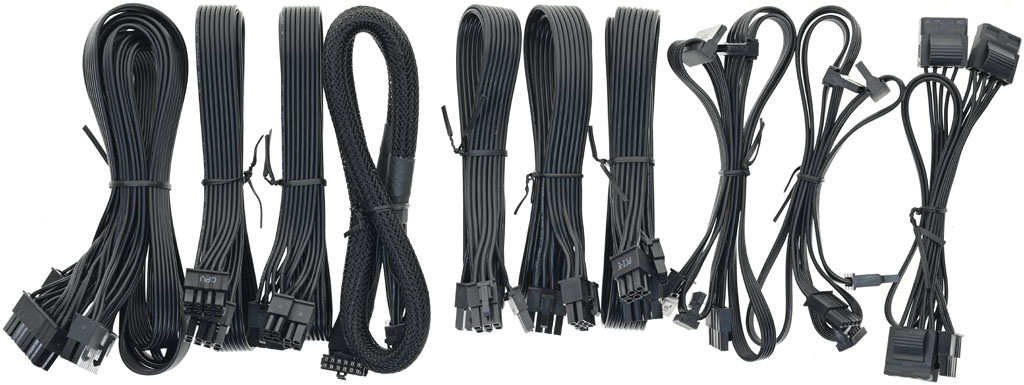

▼除12VHPWR線材為黑色隔離網包覆外，其他模組化線組均為黑色帶狀線材

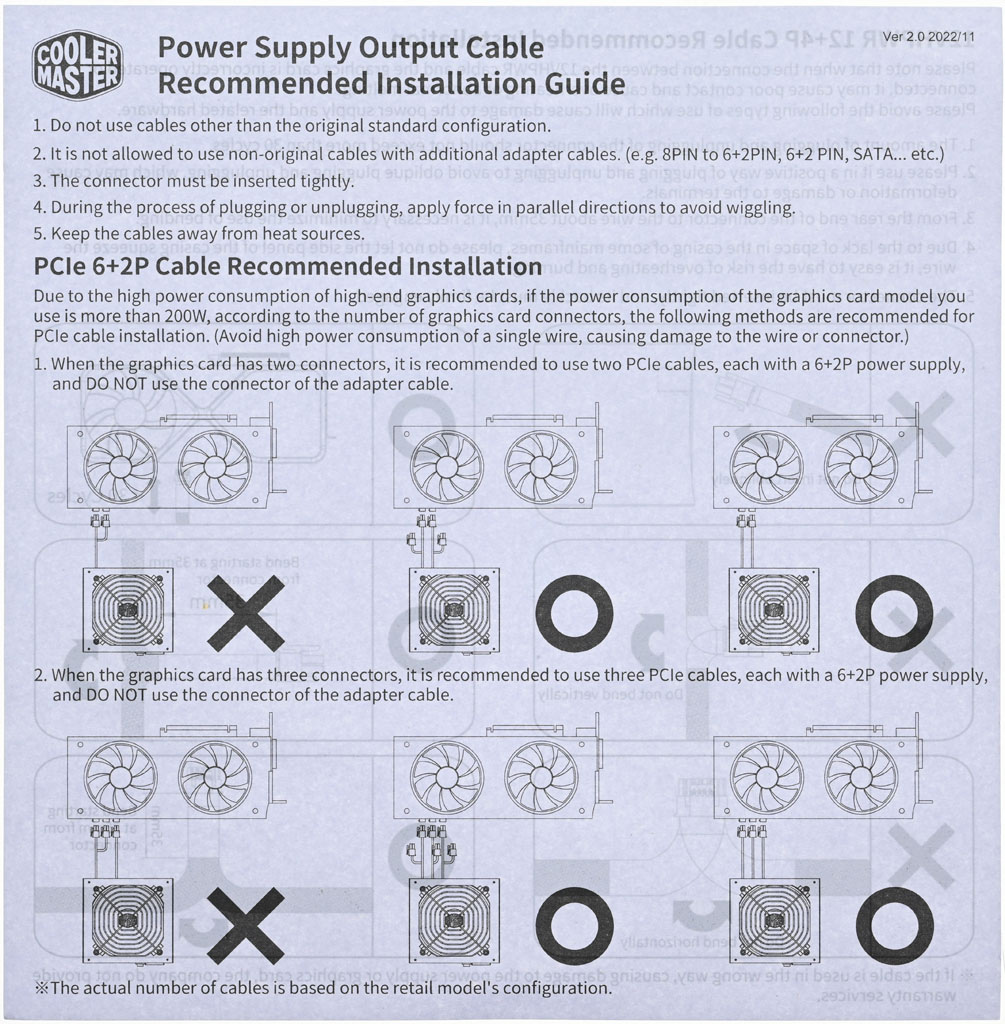

▼電源輸出線組建議安裝方式說明書的正面有PCIe 6+2P建議連接方式

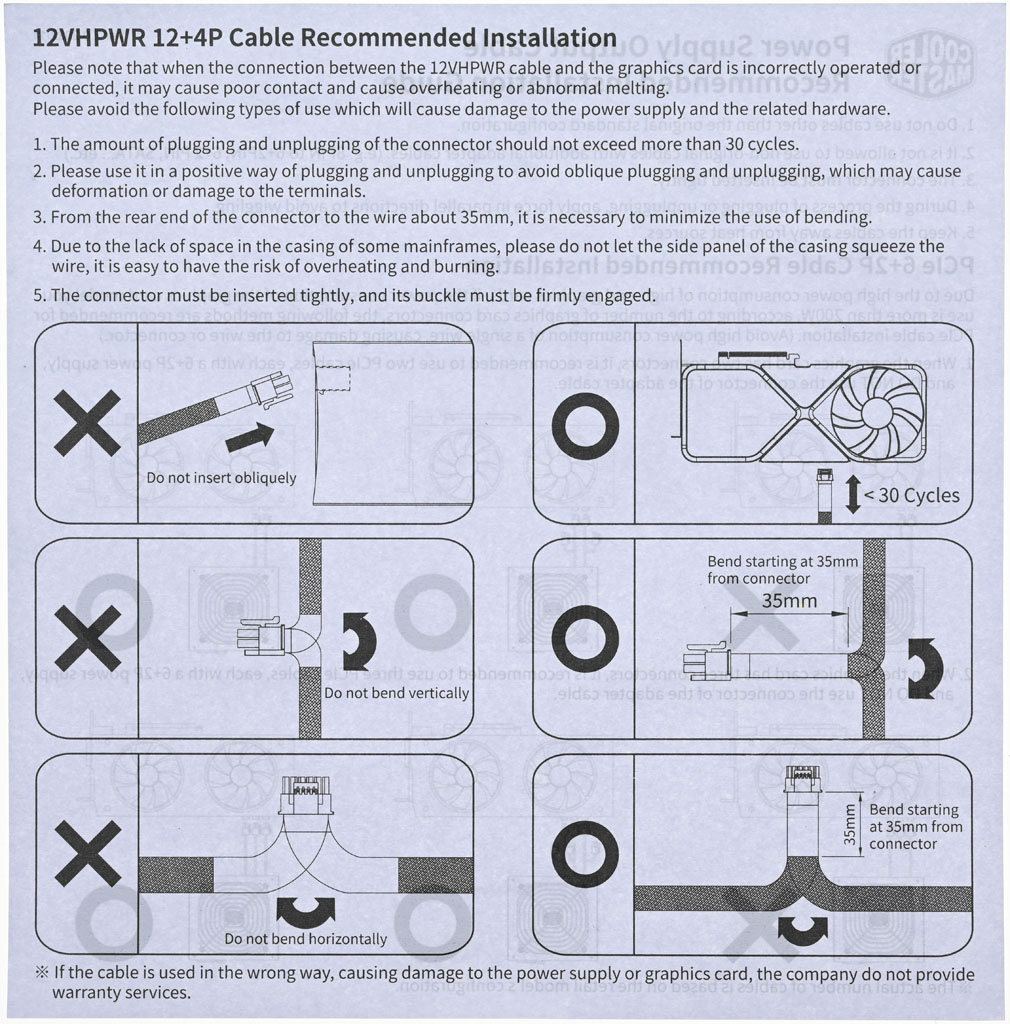

▼電源輸出線組建議安裝方式說明書的背面有12VHPWR 12+4P建議連接方式
▼本體外殼尺寸為150mm×86mm×160mm

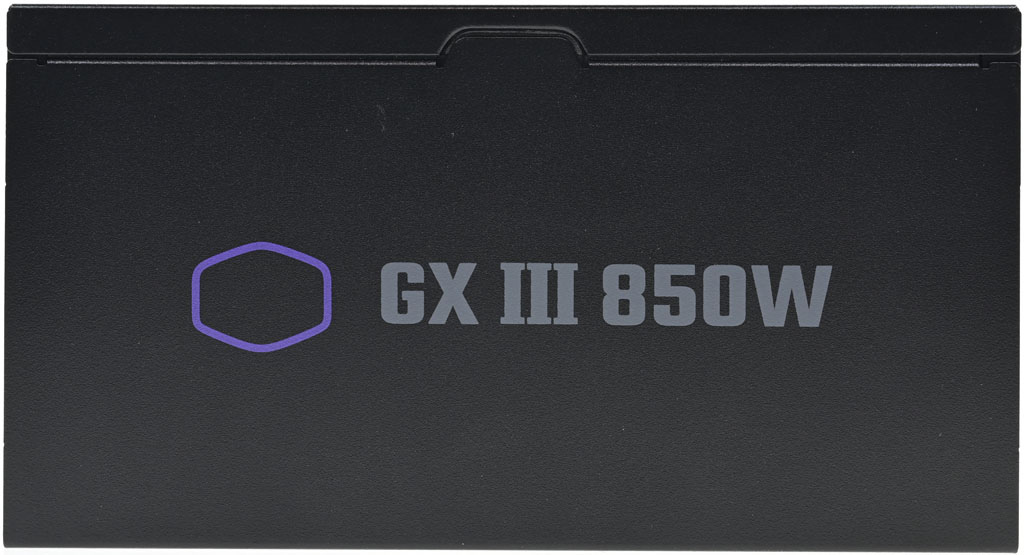

▼本體其中一個側面印上Cooler Master商標紫色外框及GX III 850W字樣

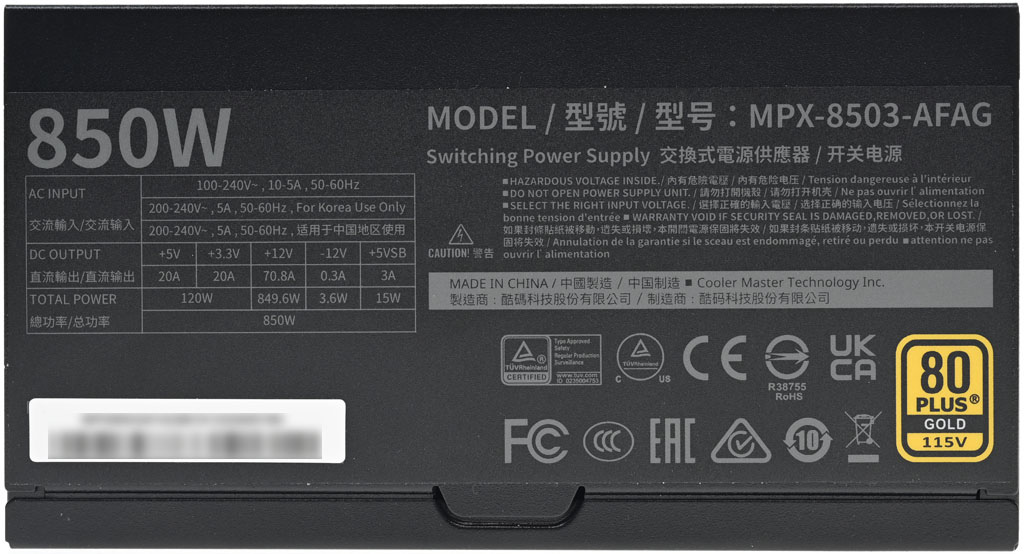

▼本體另一個側面的標籤有850W字樣、MPX-8503-AFAG型號、輸入電壓/電流/頻率、各組最大輸出電流/功率、總輸出功率、警告訊息、產地、廠商資訊、條碼、安規認證、80PLUS金牌認證

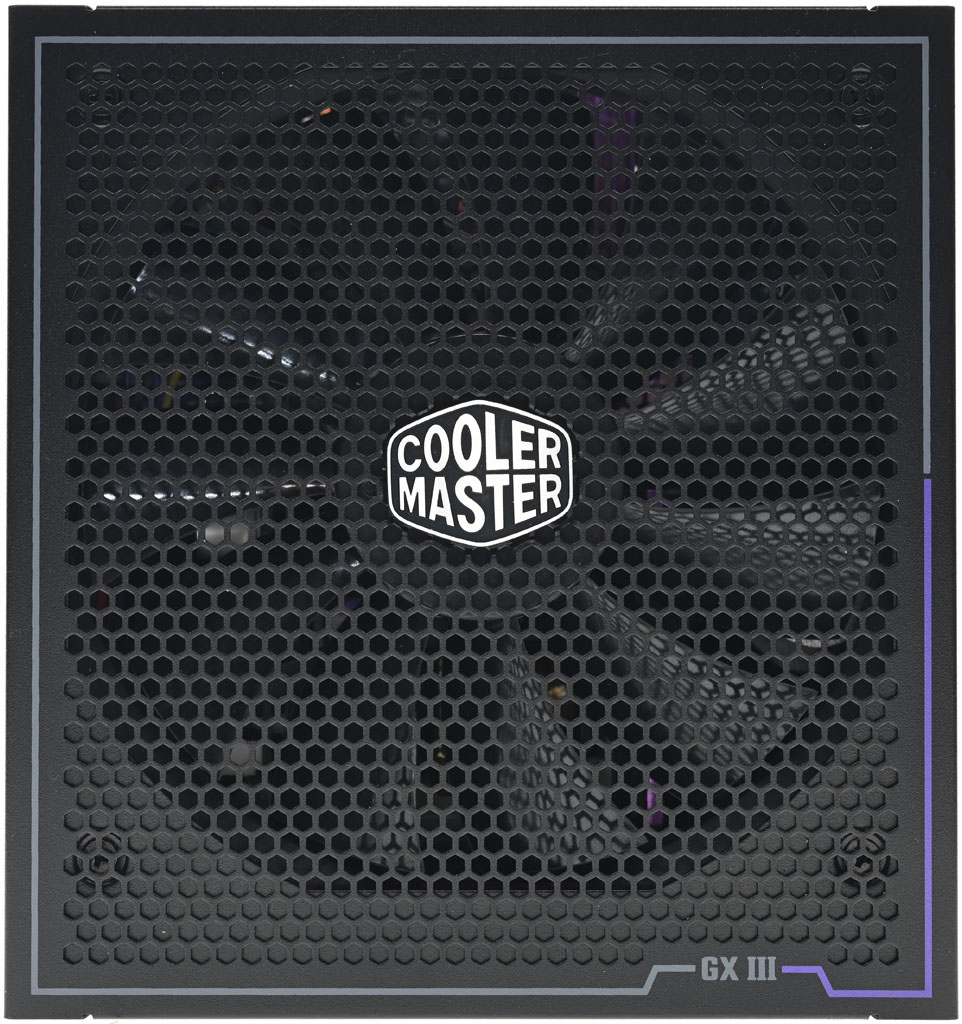

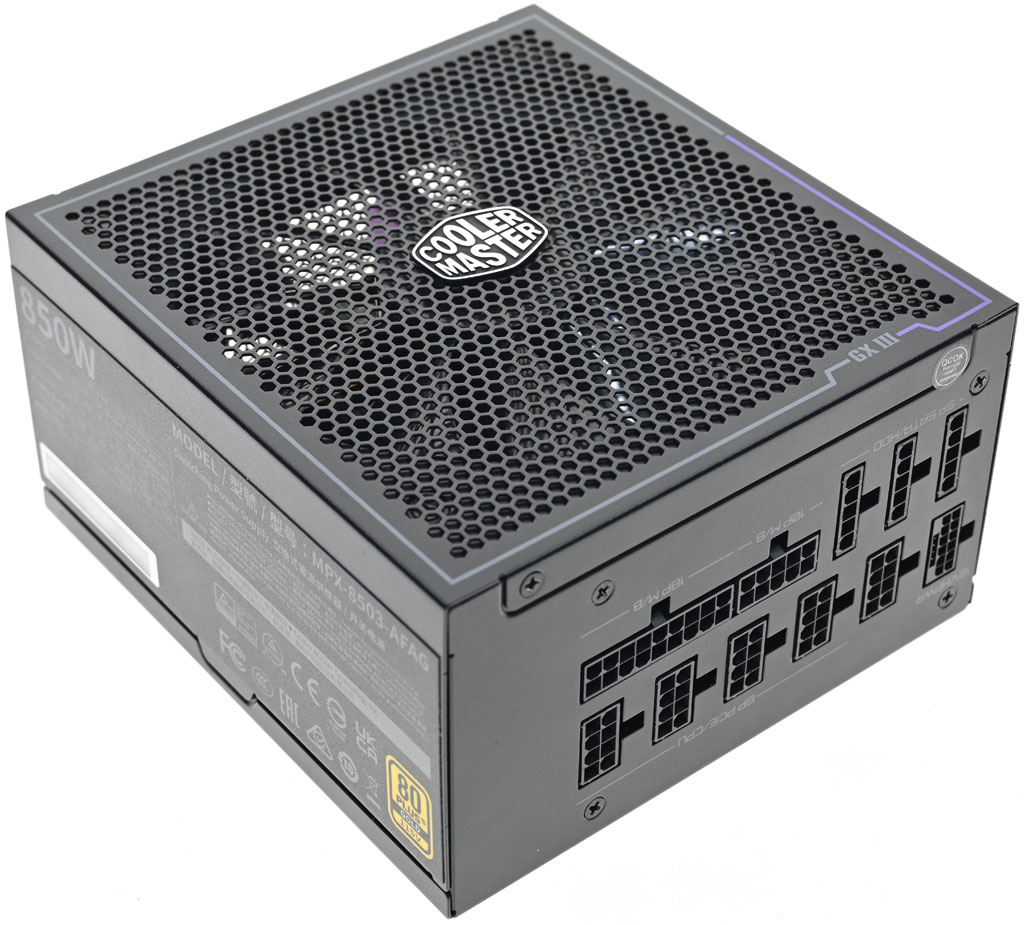

▼直接在外殼上沖壓蜂巢式風扇護網，外觀光滑無明顯風扇固定螺絲孔，中間有Cooler Master商標銘牌，灰色/紫色線條外框的右下有GX III字樣

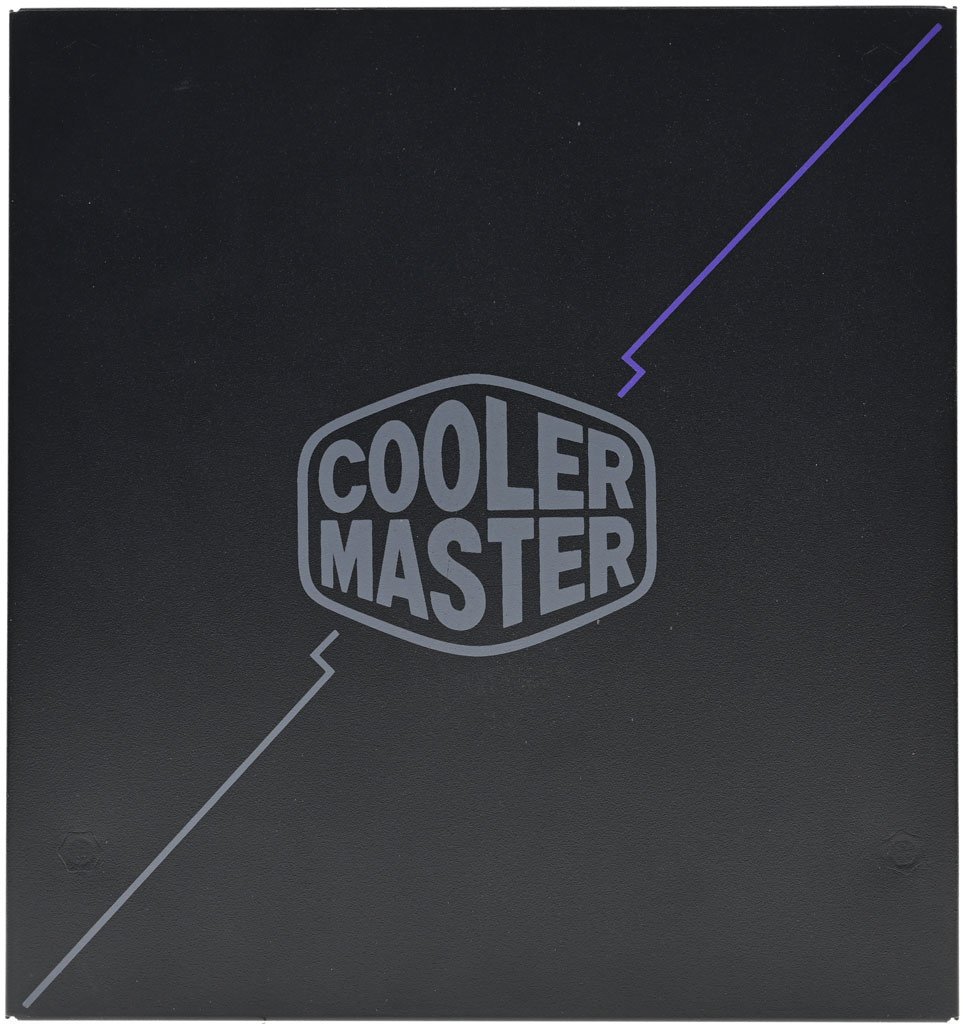

▼本體背面印上灰色/紫色線條及Cooler Master商標

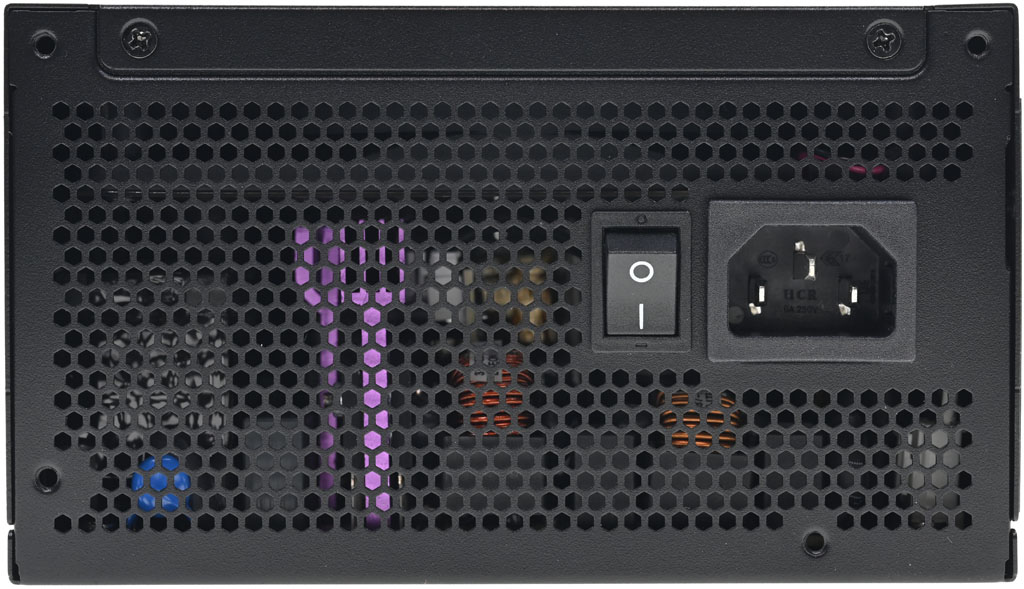

▼本體出風口處設有交流輸入插座及電源總開關，透過網孔可看到內部紫色散熱片

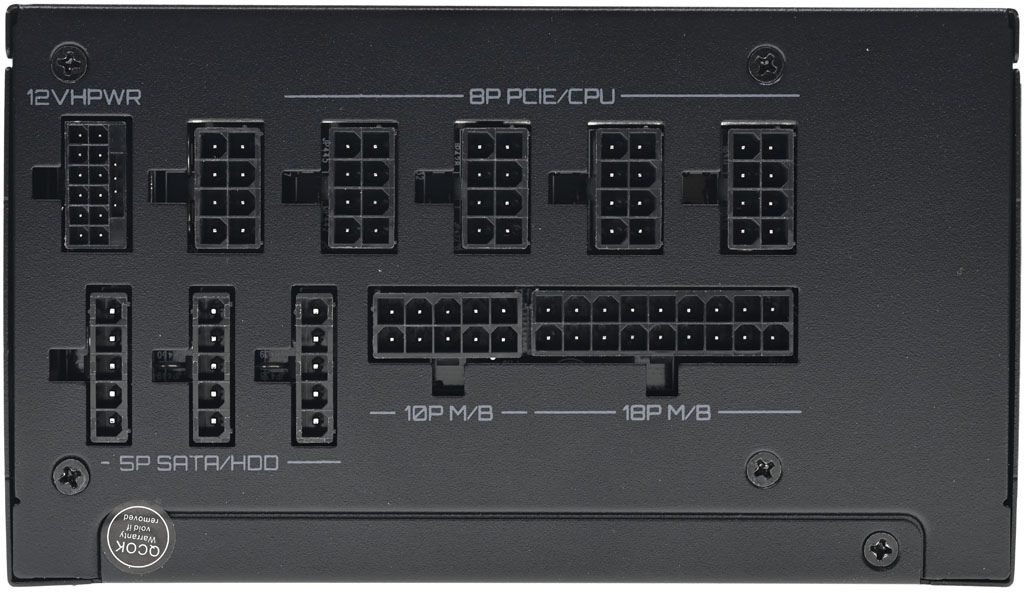

▼模組化線組輸出插座有名稱標示

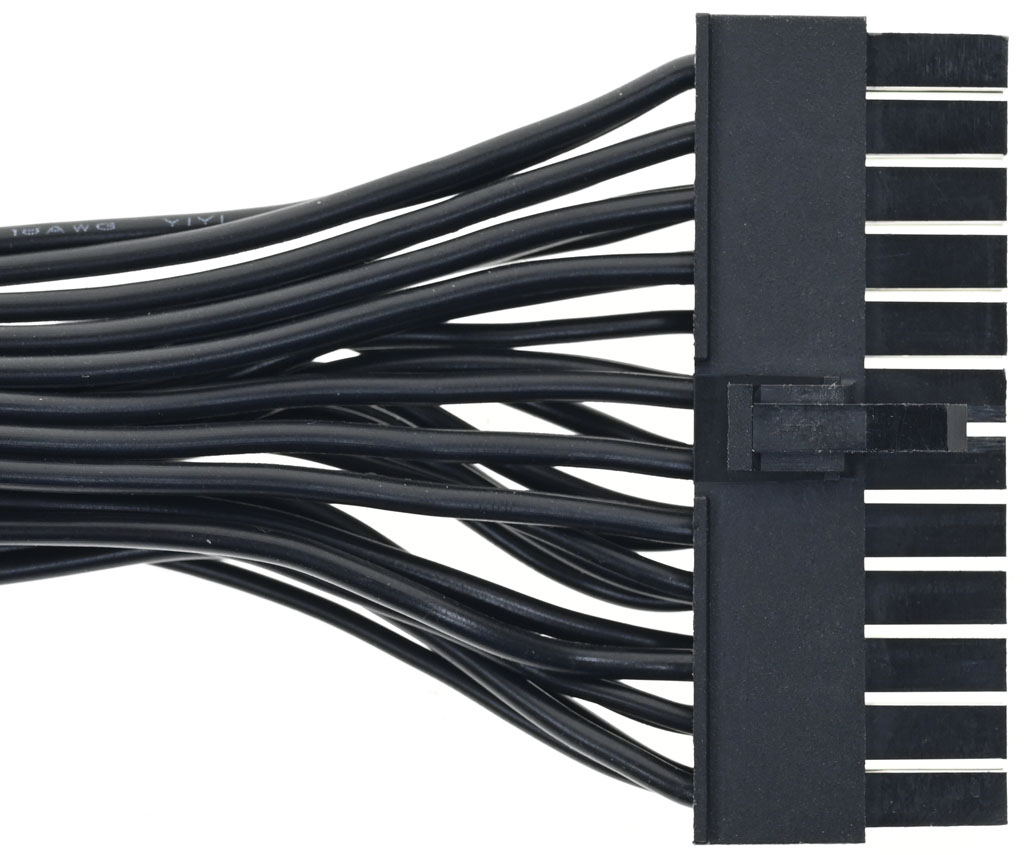

▼1條主機板電源黑色帶狀模組化線路，提供1個ATX 24P接頭，18AWG/22AWG線路長度60公分

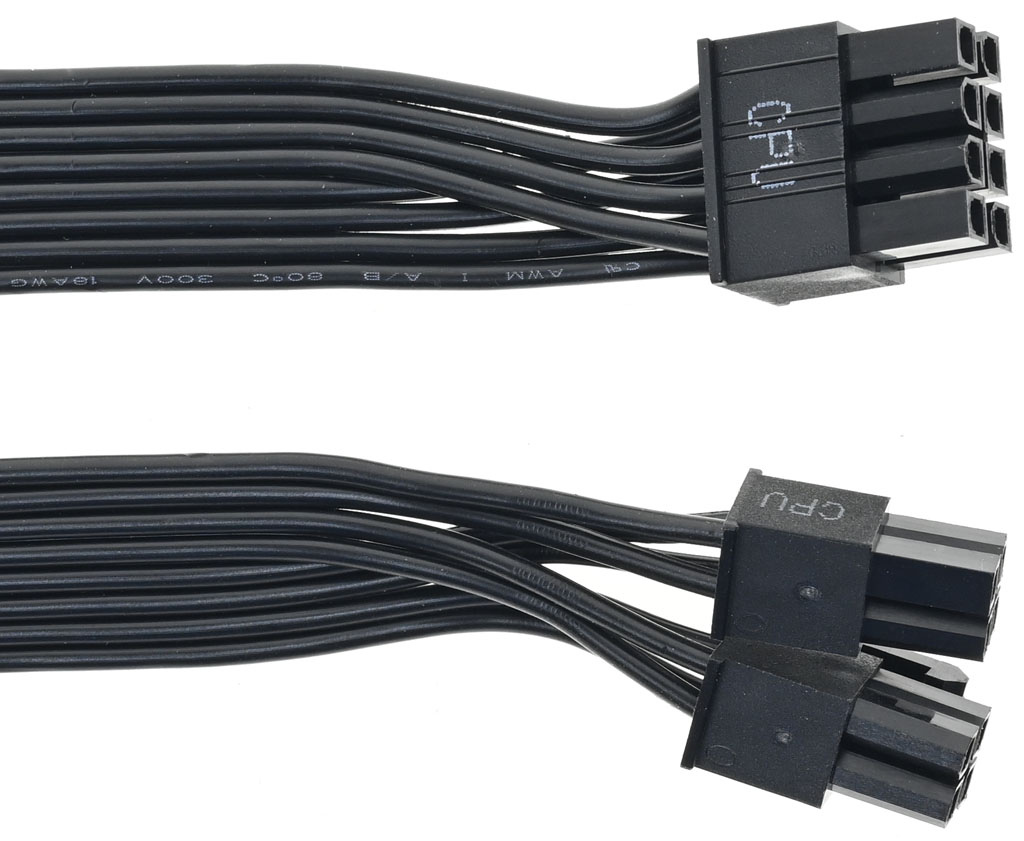

▼2條處理器電源黑色帶狀模組化線路，提供1個EPS 4+4P接頭及1個EPS 8P接頭，18AWG線路長度60公分

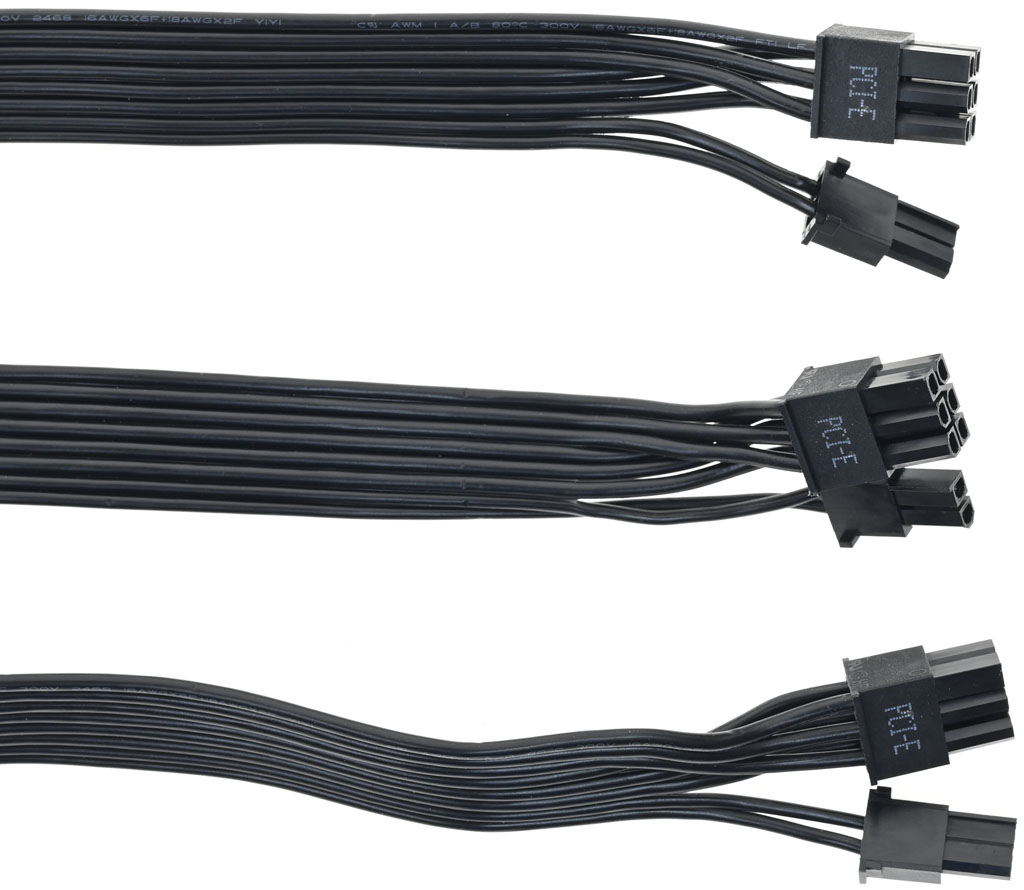

▼3條顯示卡電源黑色帶狀模組化線路，提供3個PCIE 6+2P接頭，16AWG×6+18AWG×2線路長度55公分
▼1條12VHPWR黑色編織網包覆模組化線路，16AWG(電源)/28AWG(信號)線路長度65公分，電源端直式12VHPWR接頭具備防退pin保護框

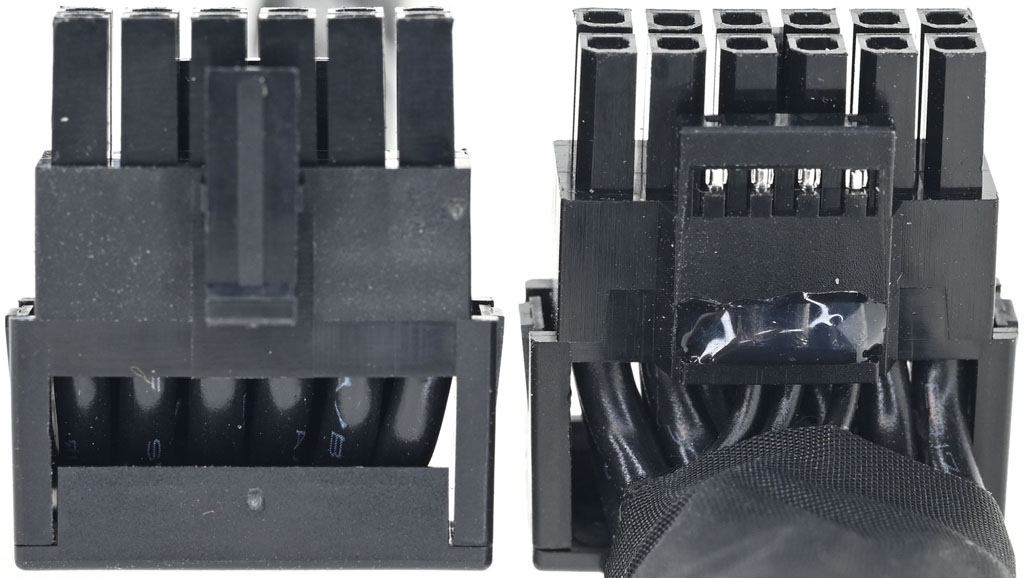

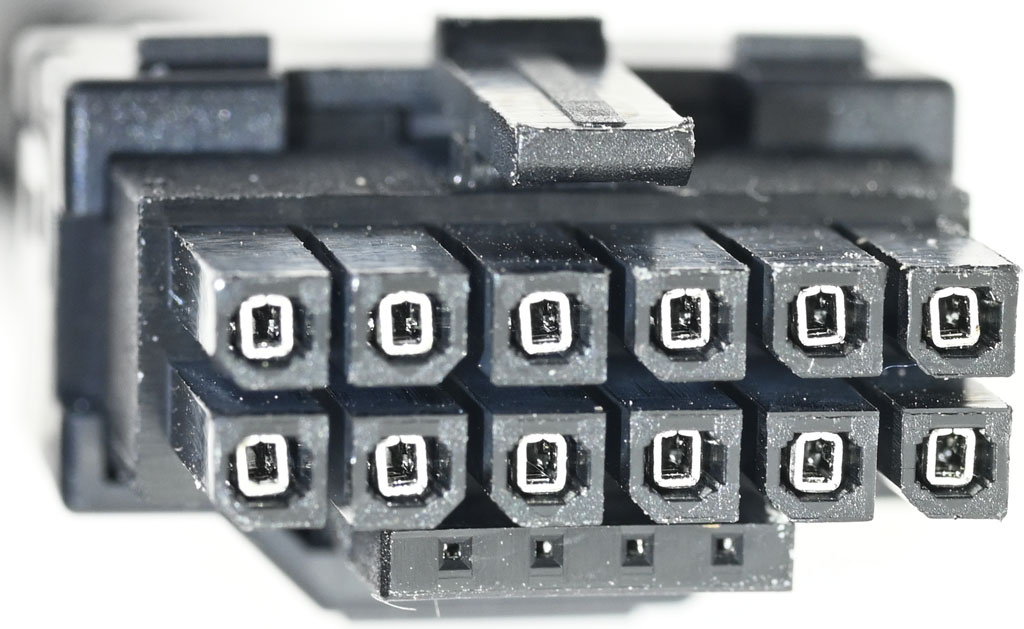

▼電源端直式12VHPWR接頭內部金屬連接器的樣式如下圖所示

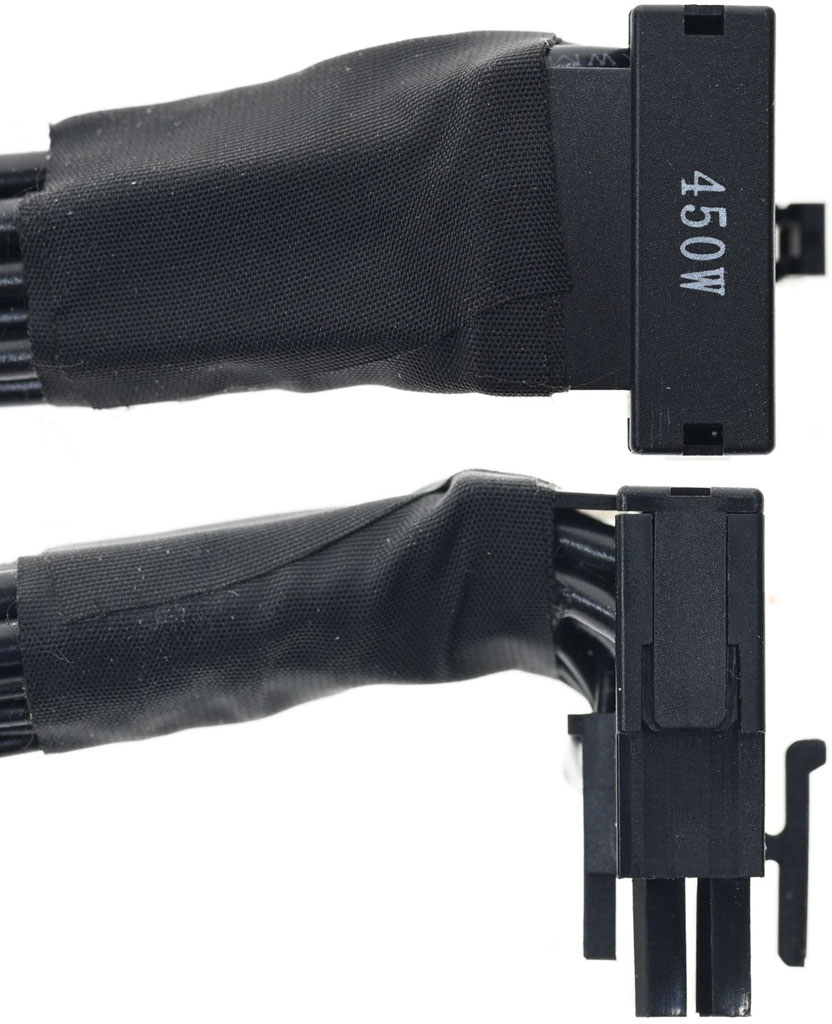

▼顯示卡端直角12VHPWR接頭頂部上蓋有450W字樣，線路彎出部分使用纖維布膠帶固定在頂部上蓋延伸出的塑膠平面上
▼上蓋寬邊側面開口可以看到內部16AWG電源線路，4條28AWG小信號線S1-S4用膠固定住金屬連接器，避免被退pin擠出

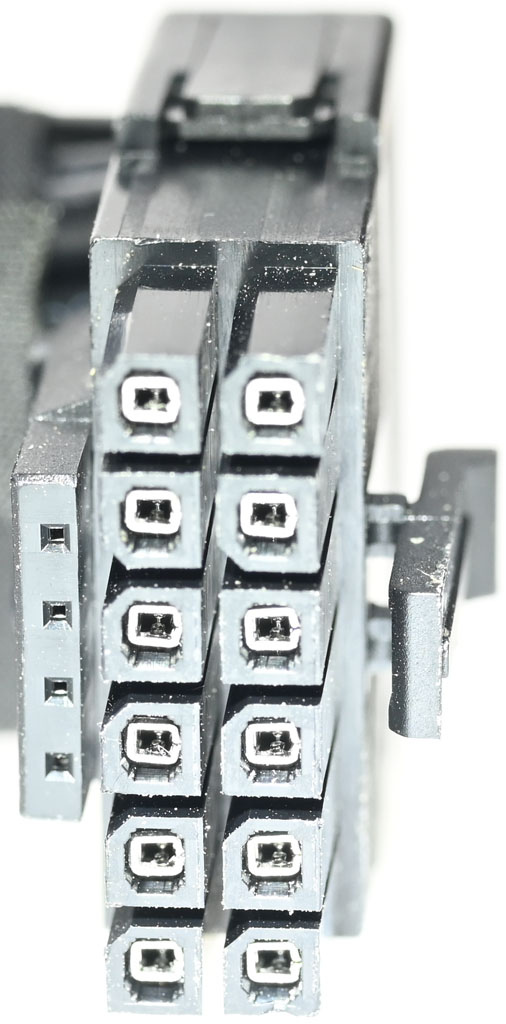

▼顯示卡端12VHPWR接頭內部金屬連接器的樣式如下圖所示

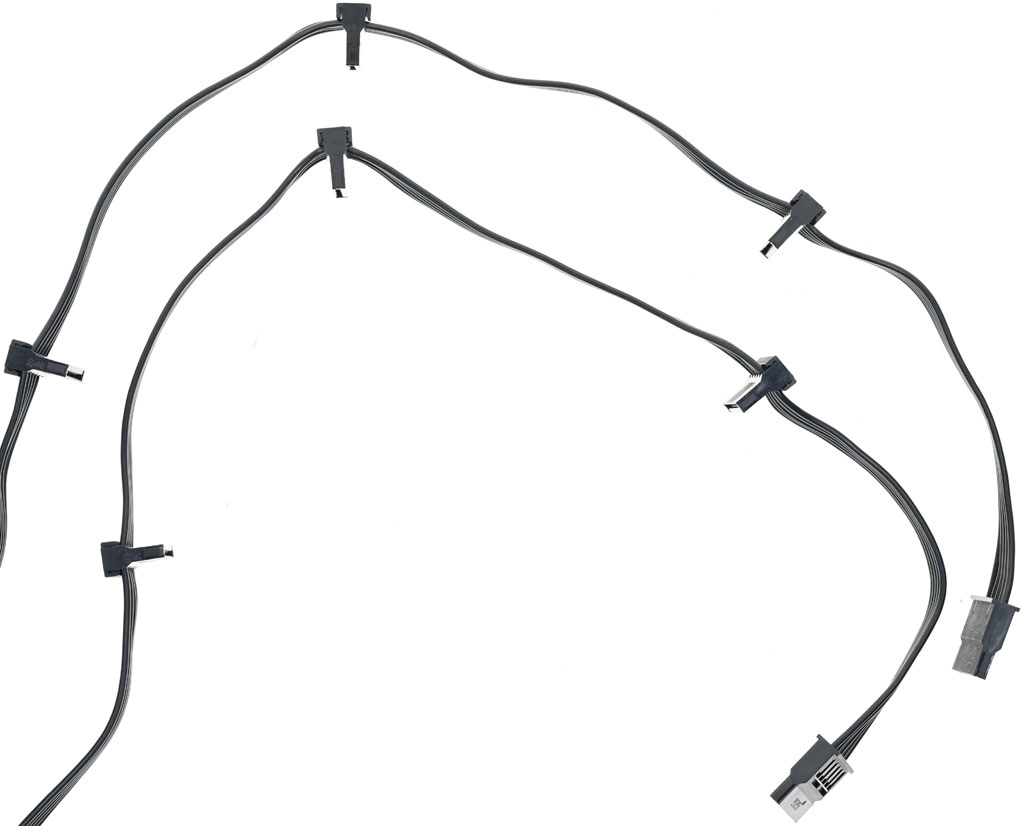

▼2條SATA黑色帶狀模組化線路，提供6個直角SATA接頭及2個直式SATA接頭，至第一個接頭20AWG線路長度50公分，接頭間20AWG線路長度12公分

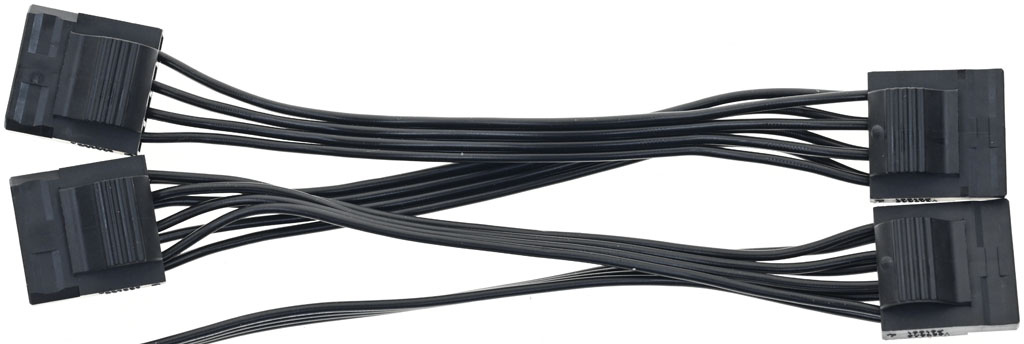

▼1條大4P黑色帶狀模組化線路，提供4個省力易拔大4P接頭，至第一個接頭20AWG線路長度50公分，接頭間20AWG線路長度12公分。未提供小4P接頭或轉接線

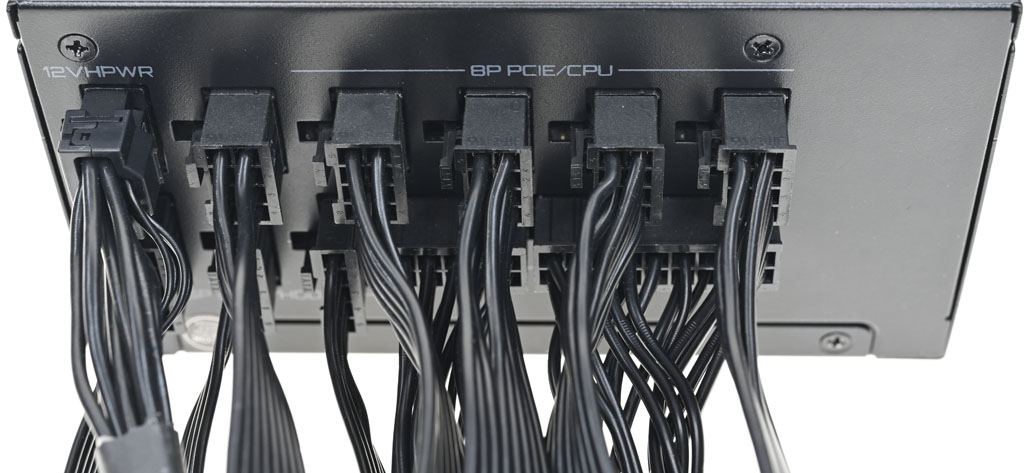

▼將所有模組化線路插上的樣子

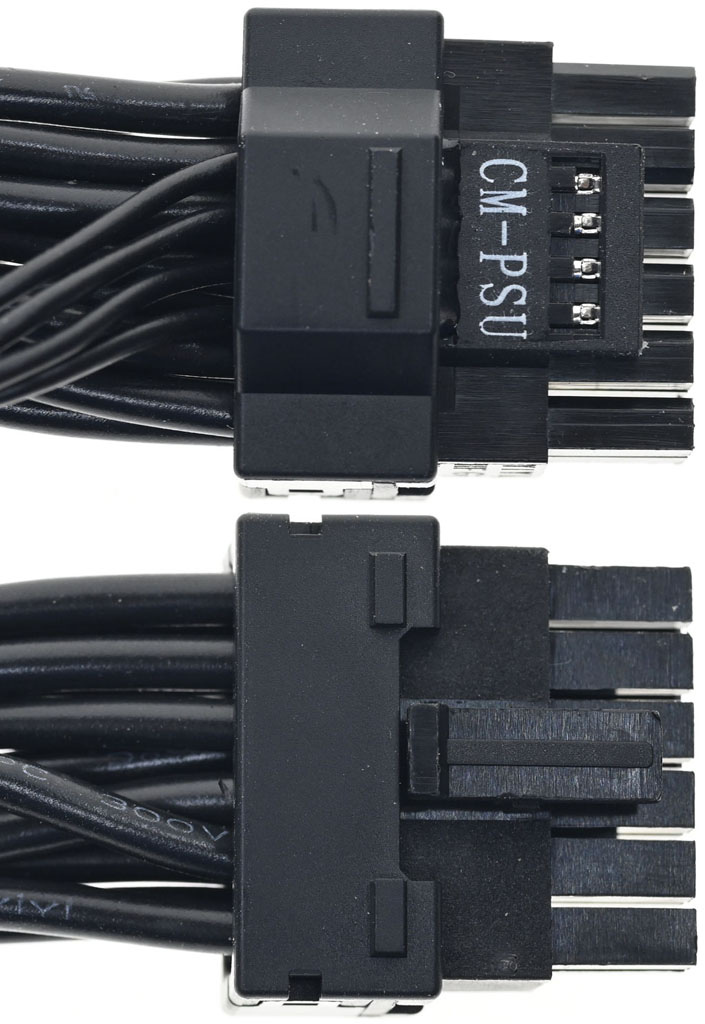

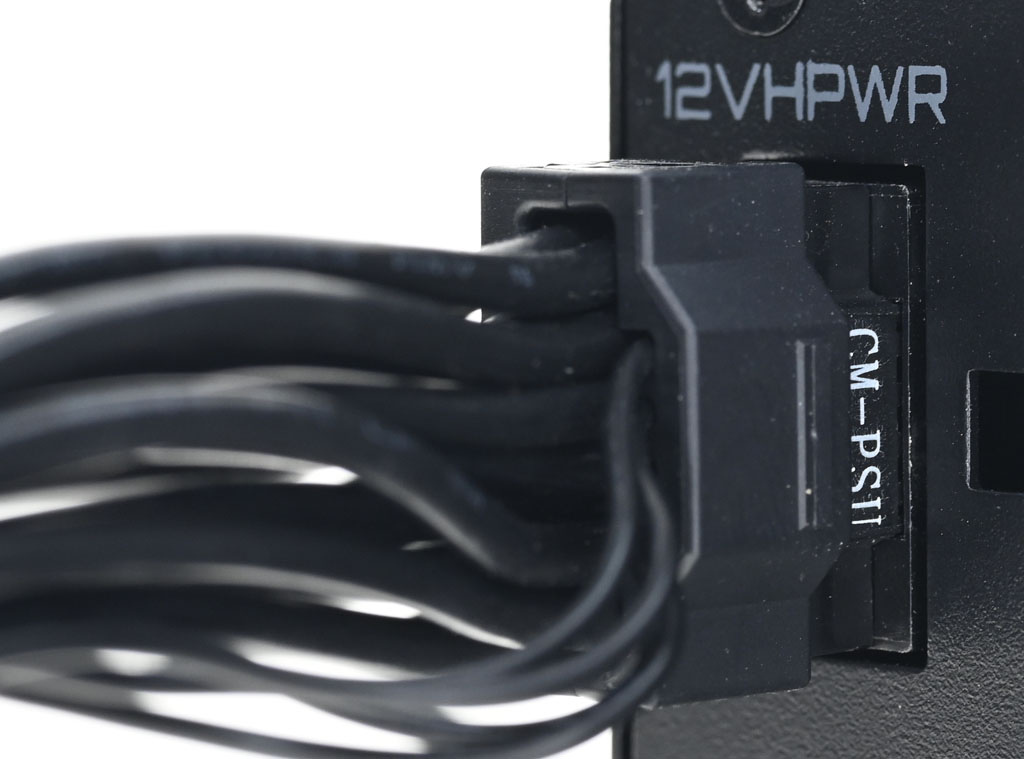

▼12VHPWR接頭連接處近照

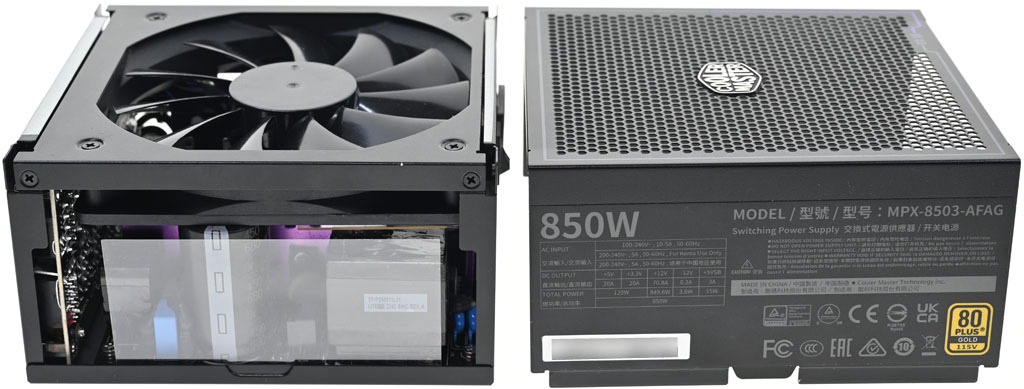

▼打開外殼，內部風扇安裝在獨立的金屬固定架上

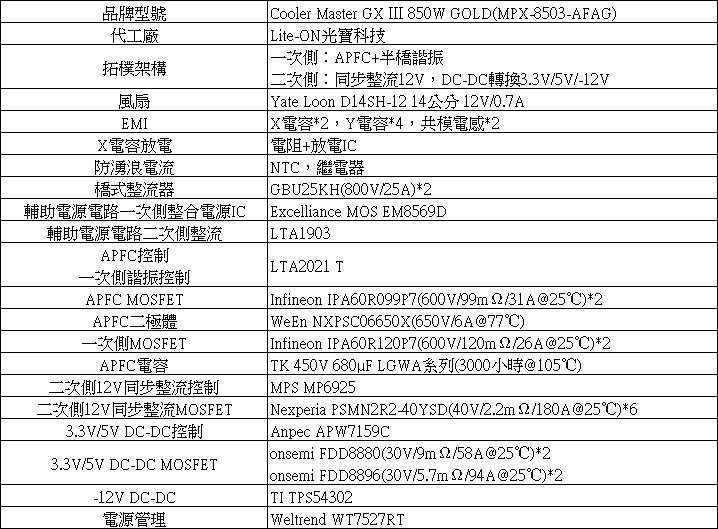

▼內部結構及使用元件說明簡表

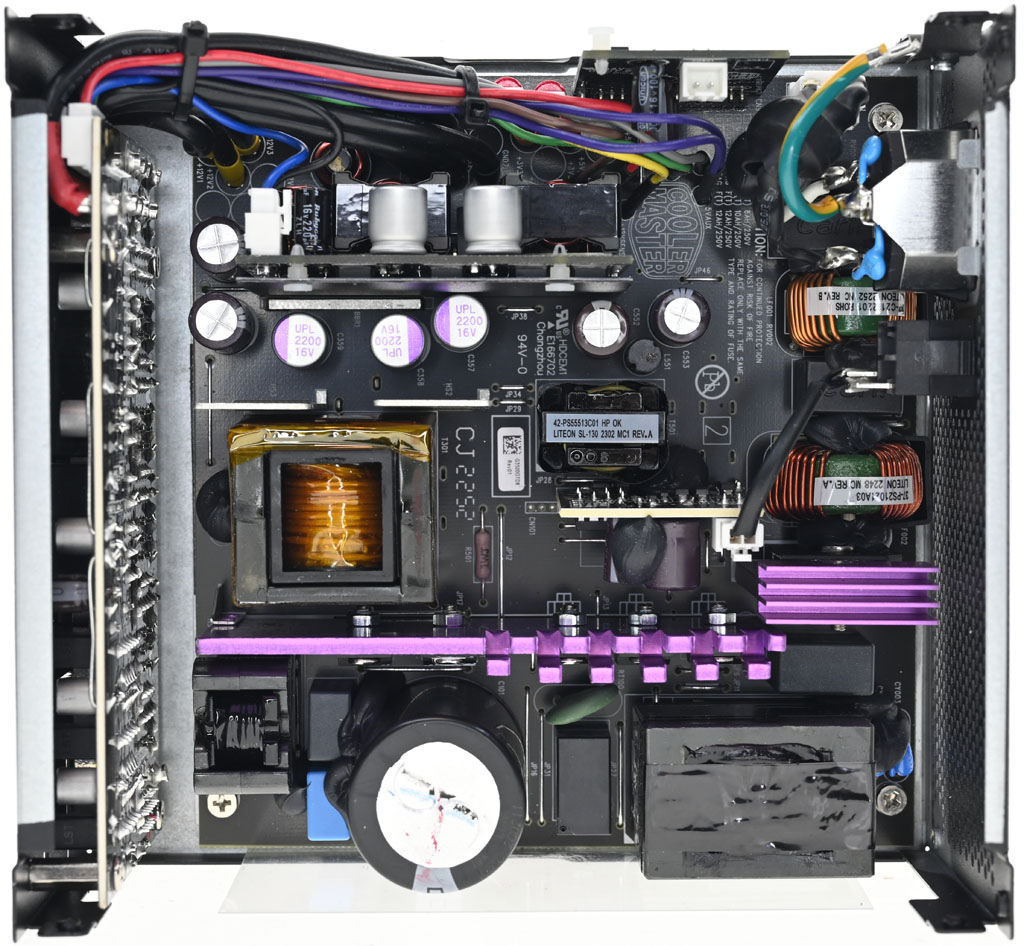

▼採用一次側主動功率因數修正及半橋諧振，二次側12V同步整流，並經由DC-DC轉換3.3V/5V/-12V，橋式整流器及APFC/一次側功率元件的散熱片經過陽極處理成紫色外觀

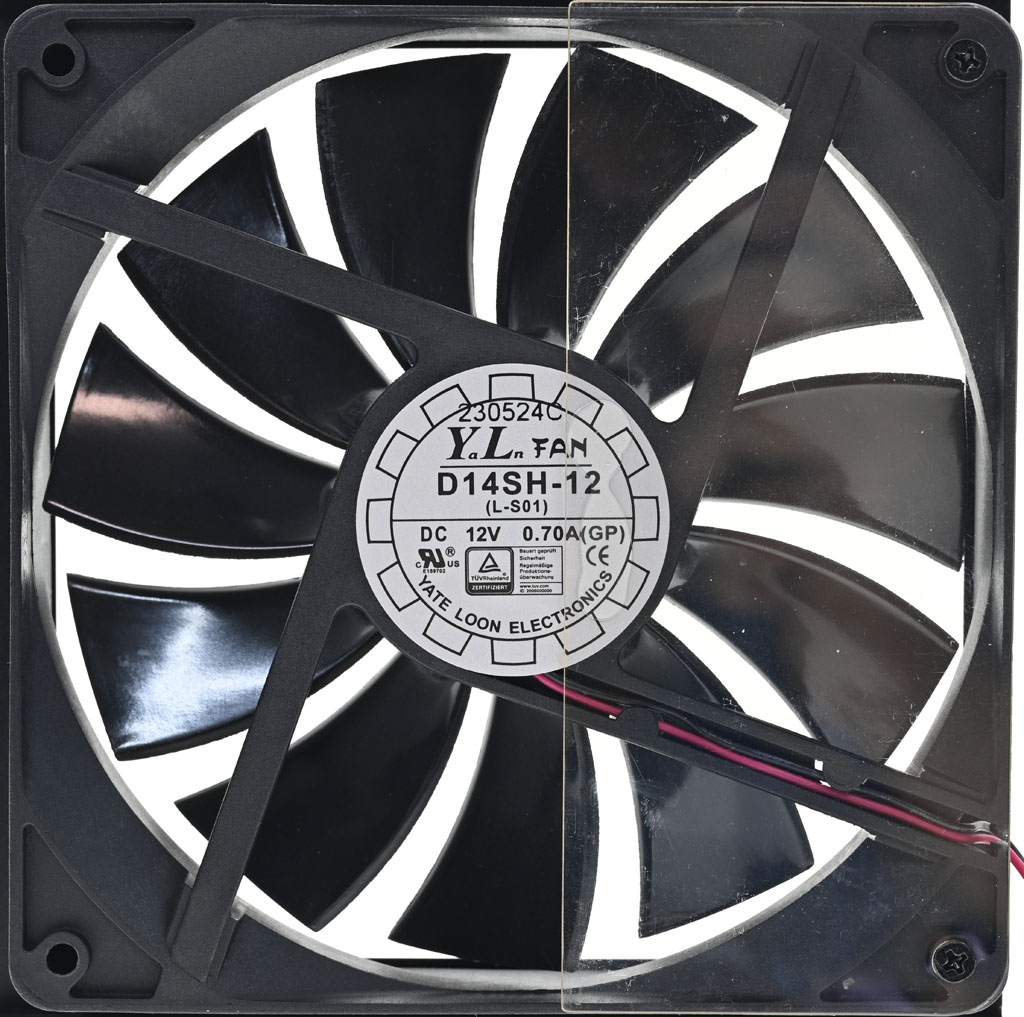

▼採用Yate Loon D14SH-12風扇，並設置氣流導風片

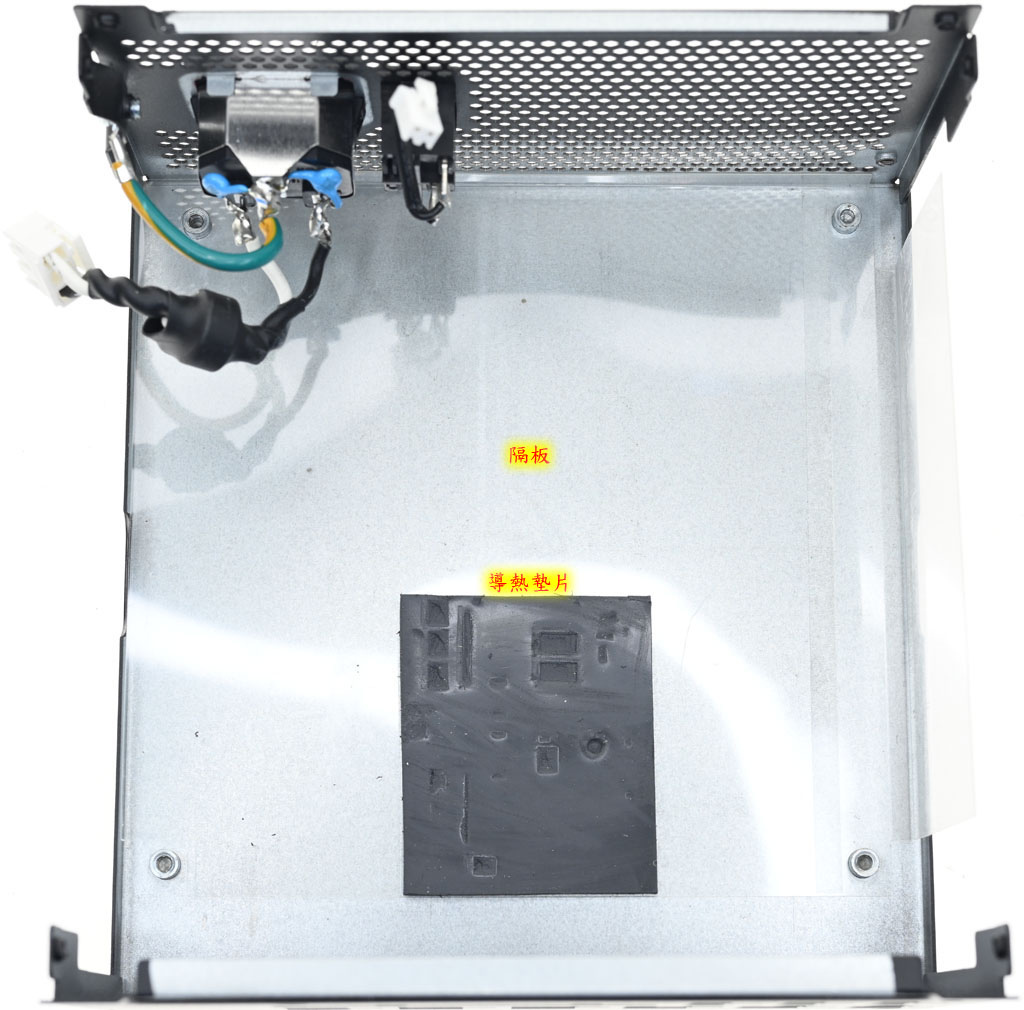

▼外殼底部覆蓋透明隔板，並在12V同步整流區域的位置加上導熱墊片

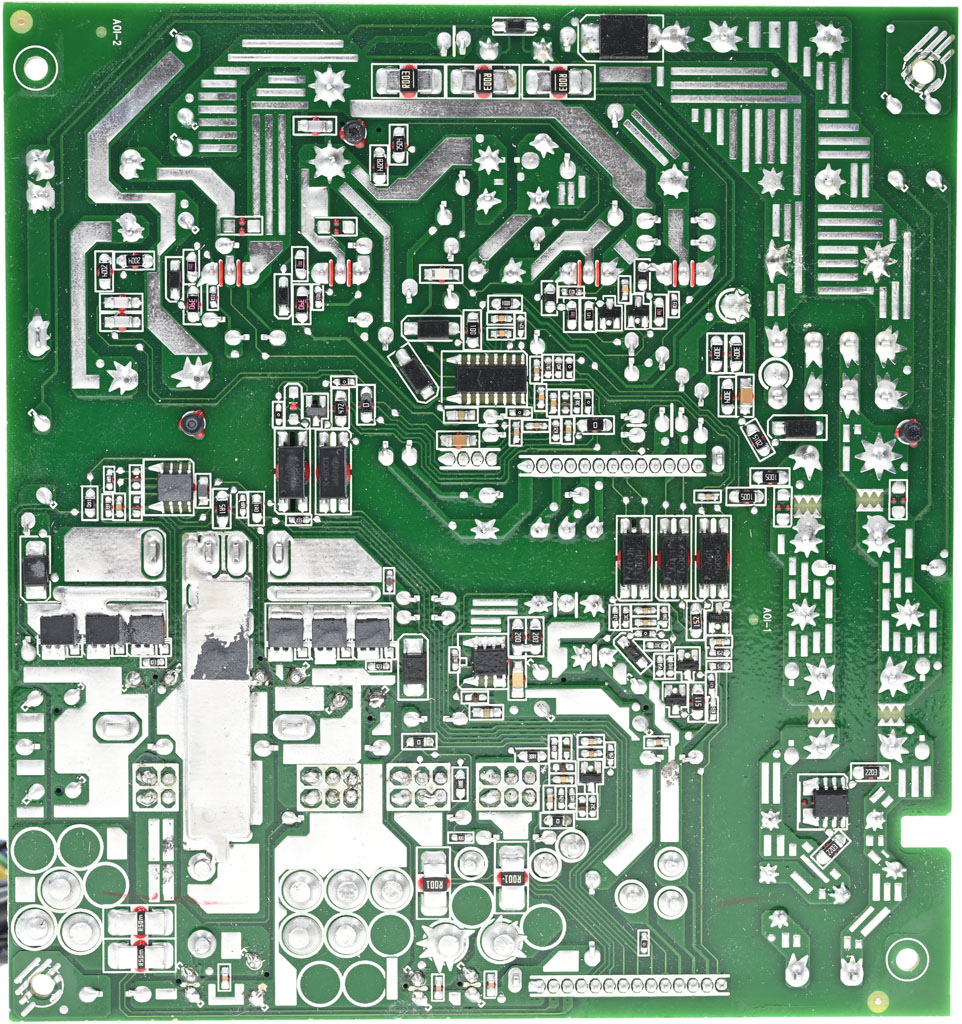

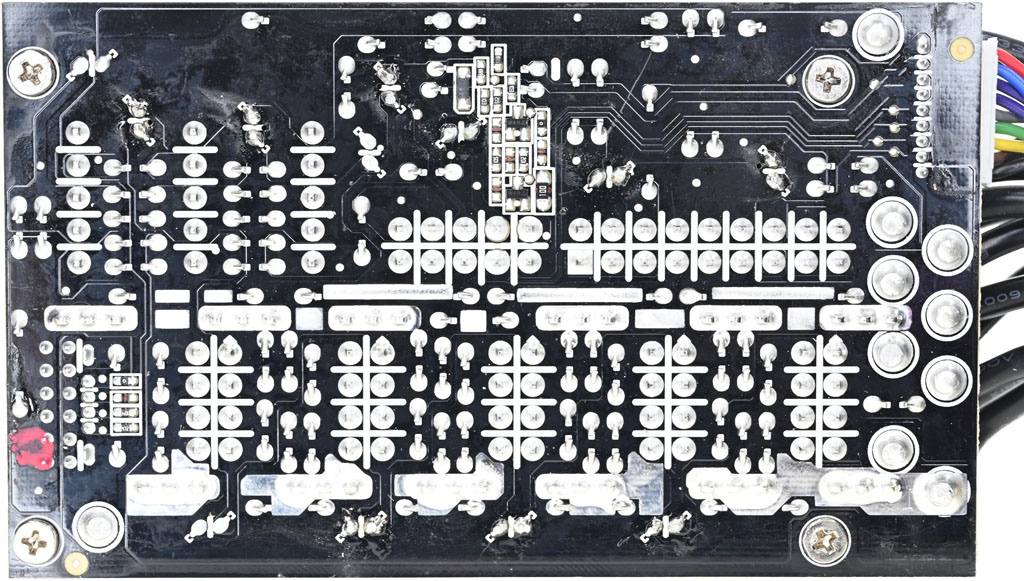

▼主電路板背面焊點做工良好，大電流路徑有敷錫，二次側區域加上金屬板

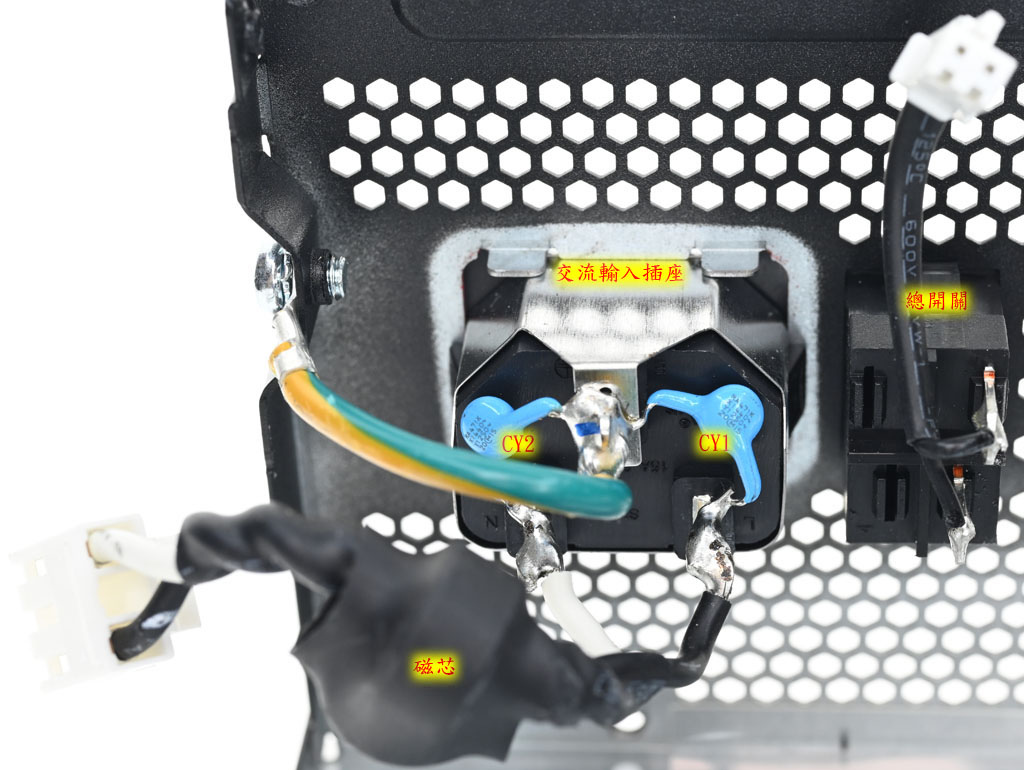

▼交流輸入插座後方加上2個Y電容(CY1/CY2)，交流電源線及磁芯有包覆套管，交流輸入插座及總開關焊點未包覆套管。總開關控制輔助電源電路運作，不切斷交流輸入電源

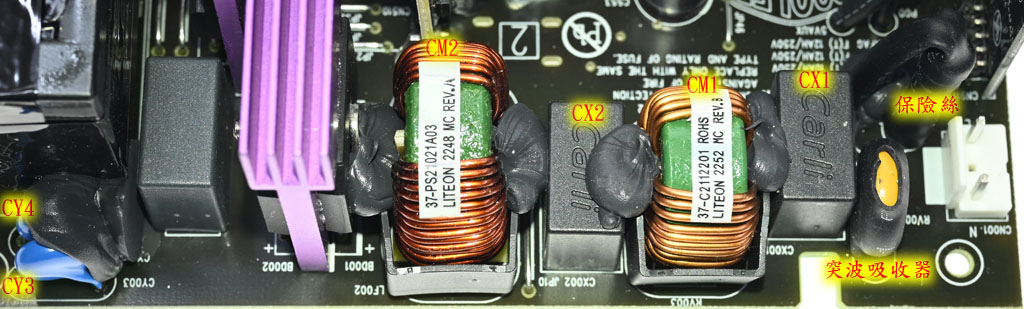

▼主電路板交流輸入採用連接器連接，連接器旁直立安裝的保險絲及突波吸收器有包覆套管。主電路板EMI濾波電路有2個X電容(CX1/CX2)、2個共模電感(CM1/CM2)、2個Y電容(CY3/CY4)。CM1/CM2共模電感底部加上黑色防護外框

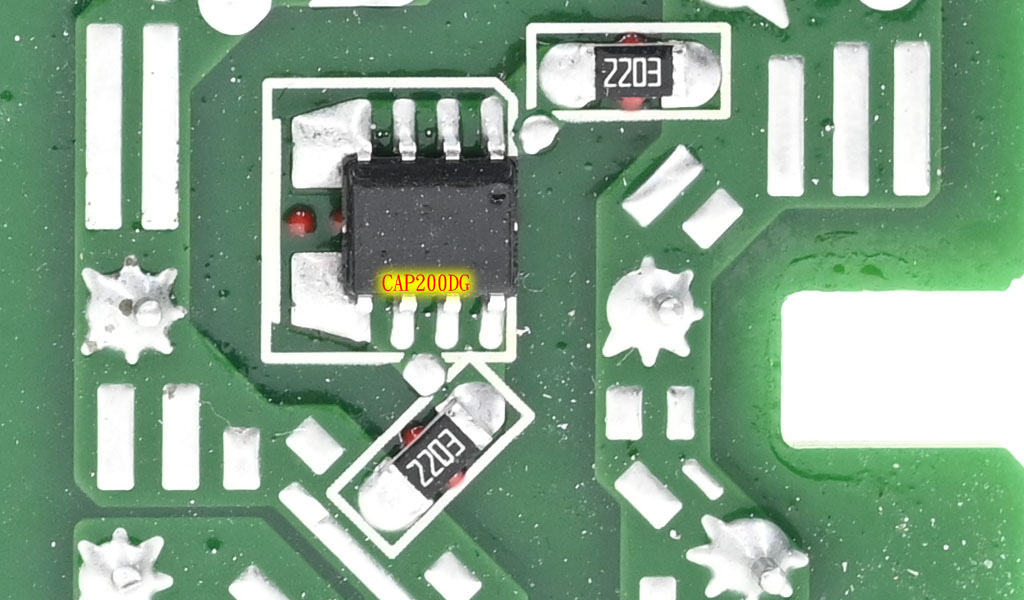

▼主電路板EMI濾波電路背面有X電容放電IC及電阻

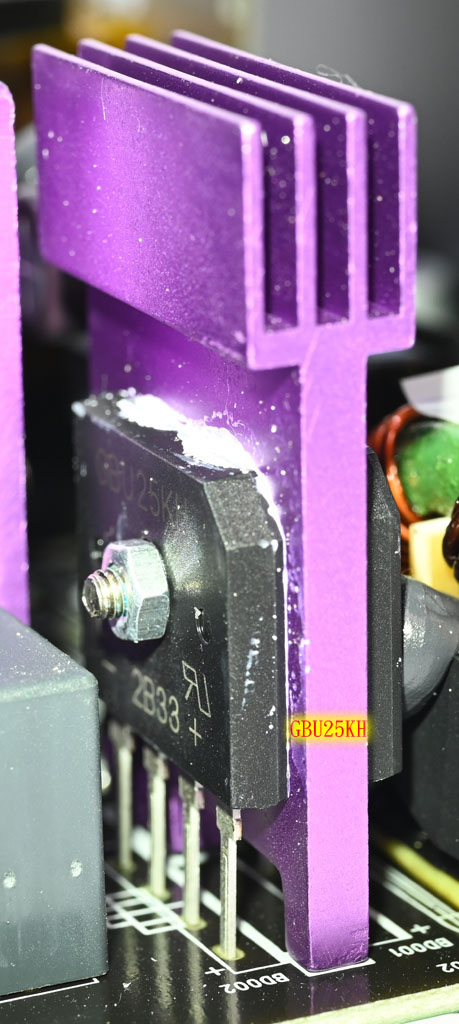

▼2個並聯的GBU25KH橋式整流器固定在紫色散熱片的兩側

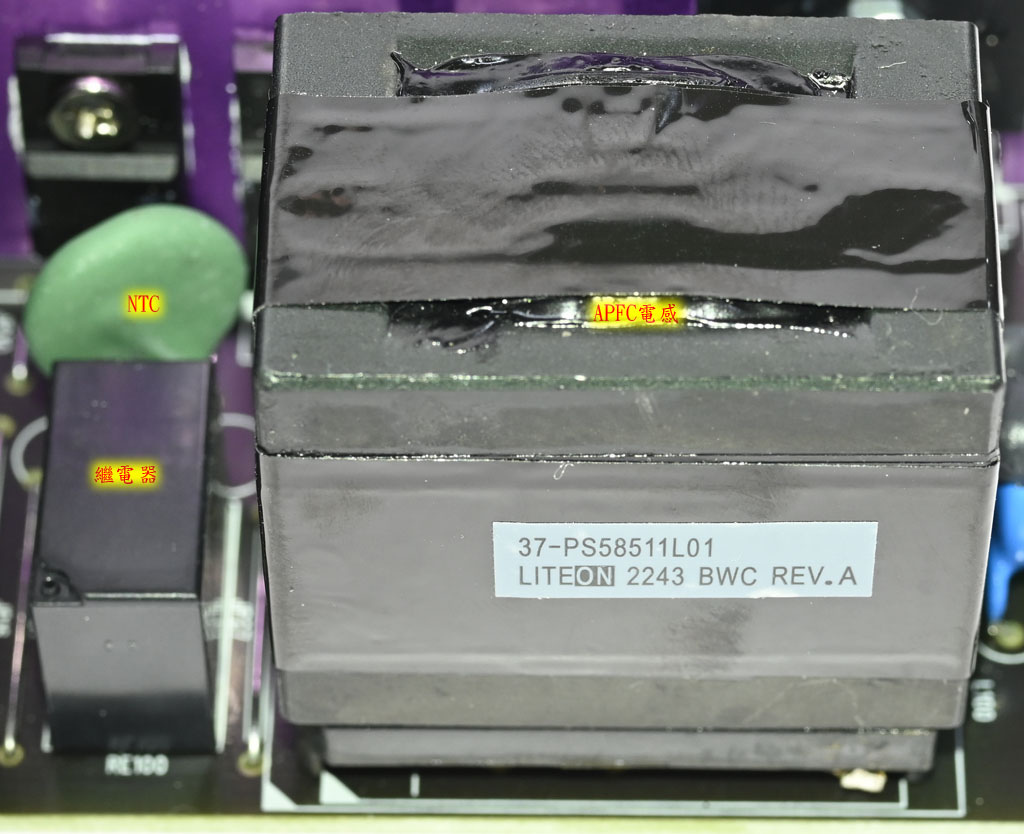

▼APFC電感採封閉式磁芯，外面包覆黑色聚酯薄膜膠帶。旁邊的NTC熱敏電阻用來抑制輸入湧浪電流，電源啟動後會使用繼電器將其短路，去除NTC所造成的功耗損失

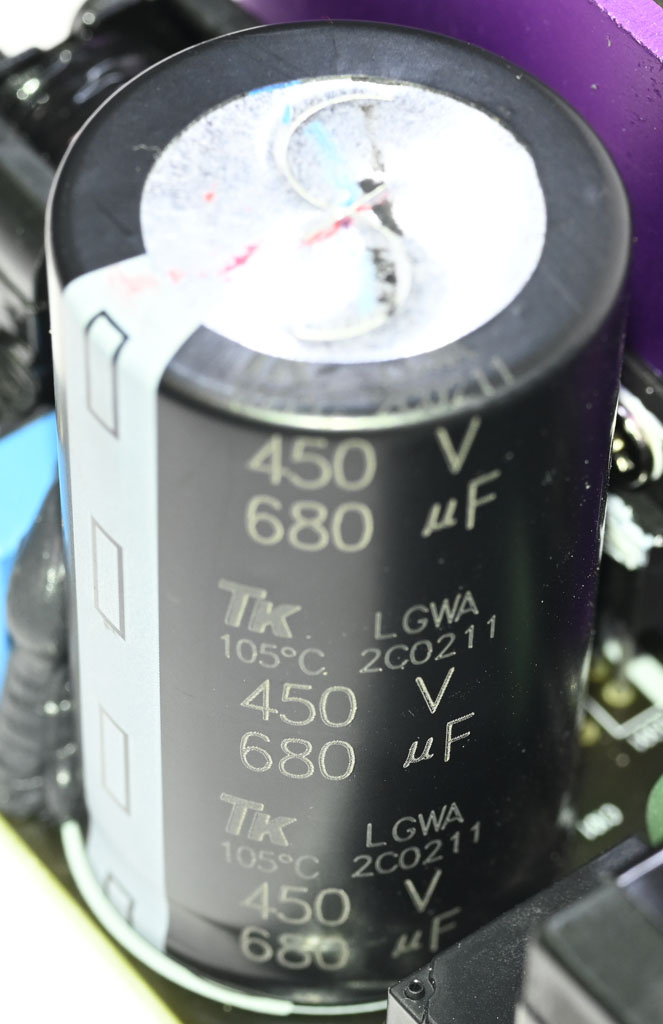

▼APFC電容採用TK 450V 680µF LGWA系列105℃電解電容

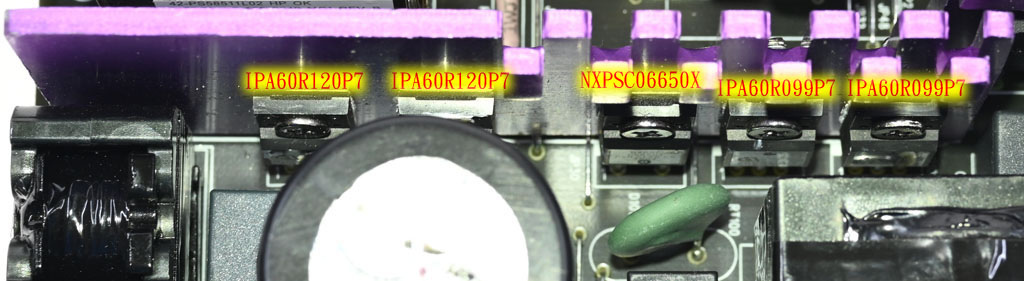

▼紫色散熱片上，2個Infineon IPA60R099P7全絕緣封裝MOSFET及1個WeEn NXPSC06650X全絕緣封裝二極體為APFC功率元件，2個Infineon IPA60R120P7全絕緣封裝MOSFET為一次側諧振功率元件

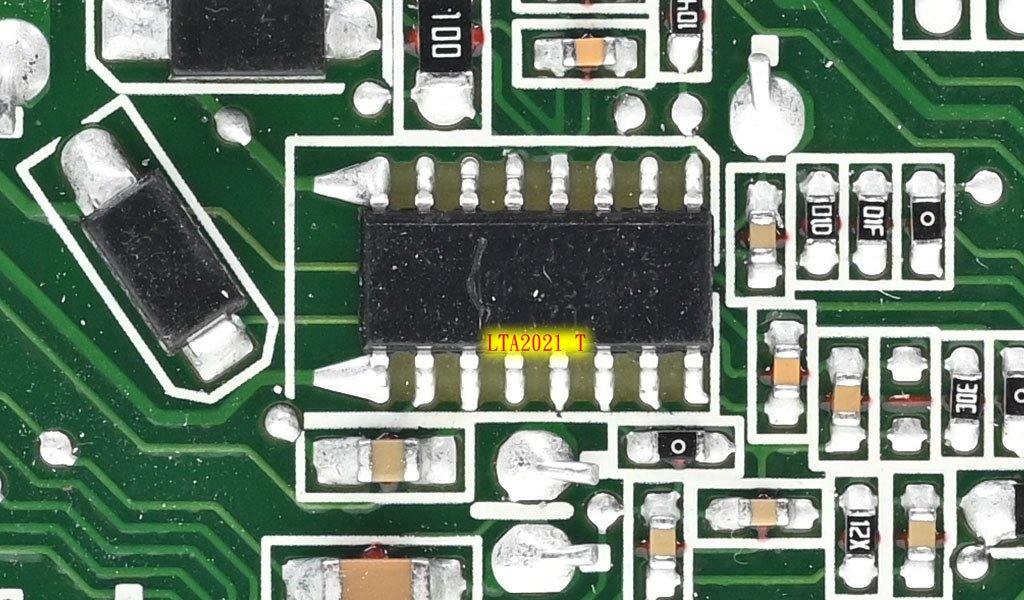

▼主電路板背面的LTA2021 T(Lite-ON自有編號)負責控制APFC及一次側諧振轉換

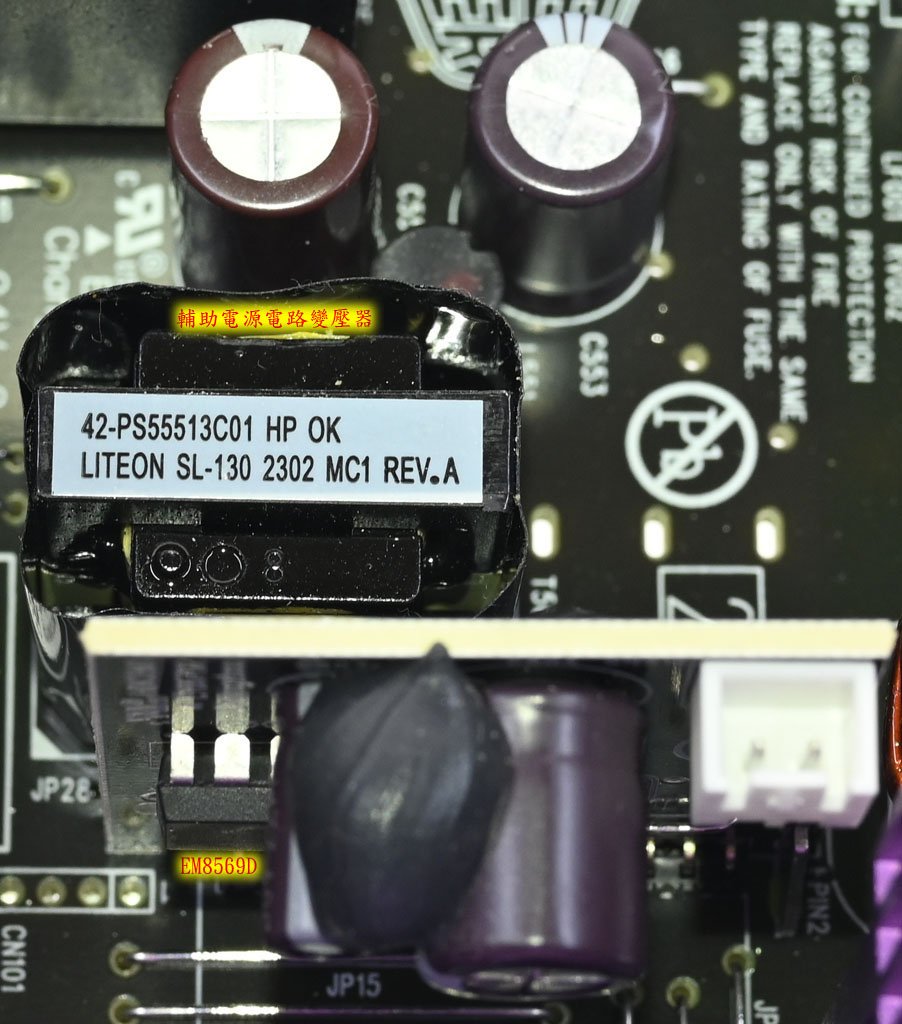

▼輔助電源電路一次側安裝在子卡上，子卡上白色連接器用來連接總開關，輔助電源電路變壓器包覆黑色聚酯薄膜膠帶，咖啡色外皮電解電容均為TK 105℃電解電容

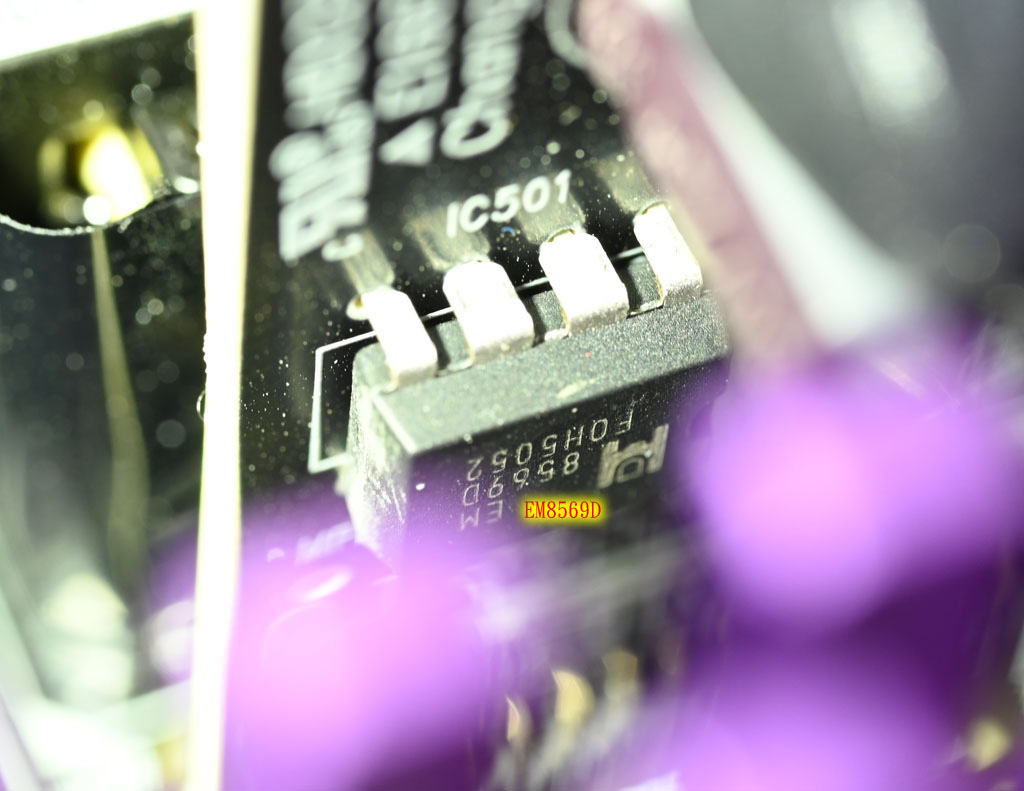

▼子卡上的Excelliance MOS杰力科技EM8569D為輔助電源電路一次側整合電源IC

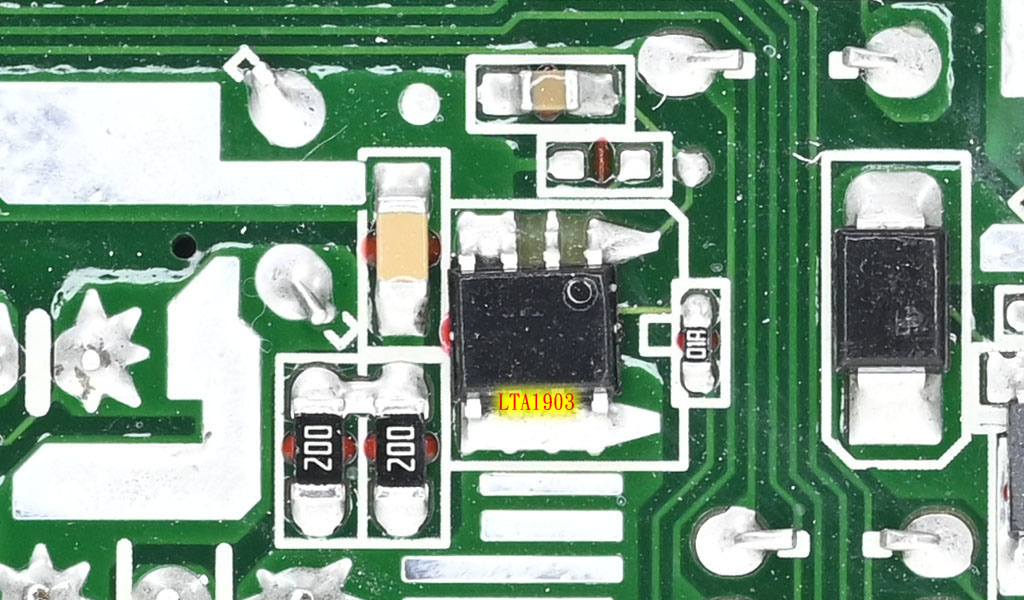

▼主電路板背面的LTA1903(Lite-ON自有編號)為輔助電源電路二次側同步整流元件
▼1個諧振電感與2個諧振電容組成諧振槽

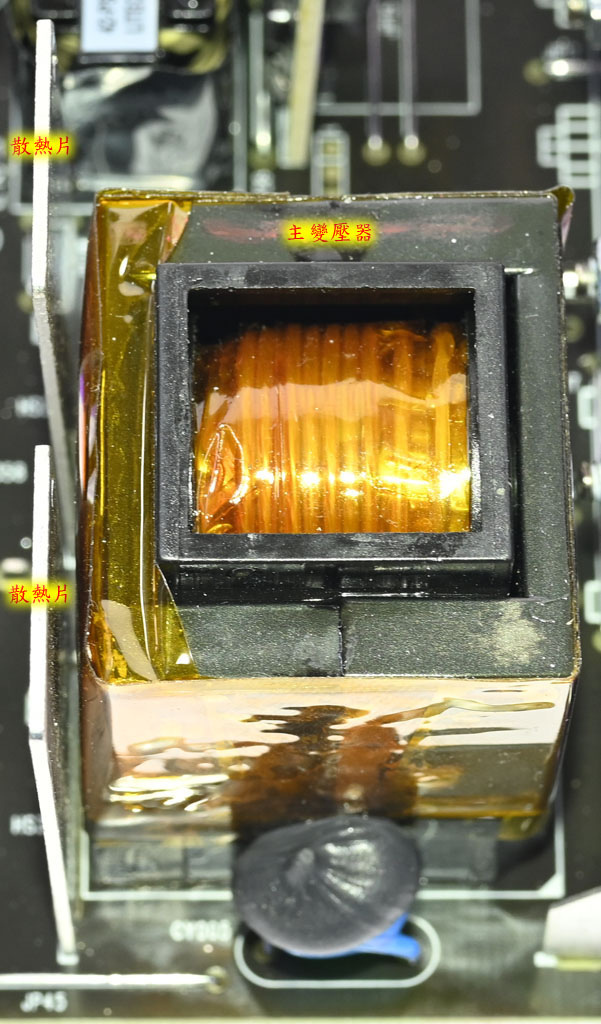

▼主變壓器包覆耐熱膠帶，左側兩片金屬散熱片提供主電路板背面的12V同步整流MOSFET散熱使用

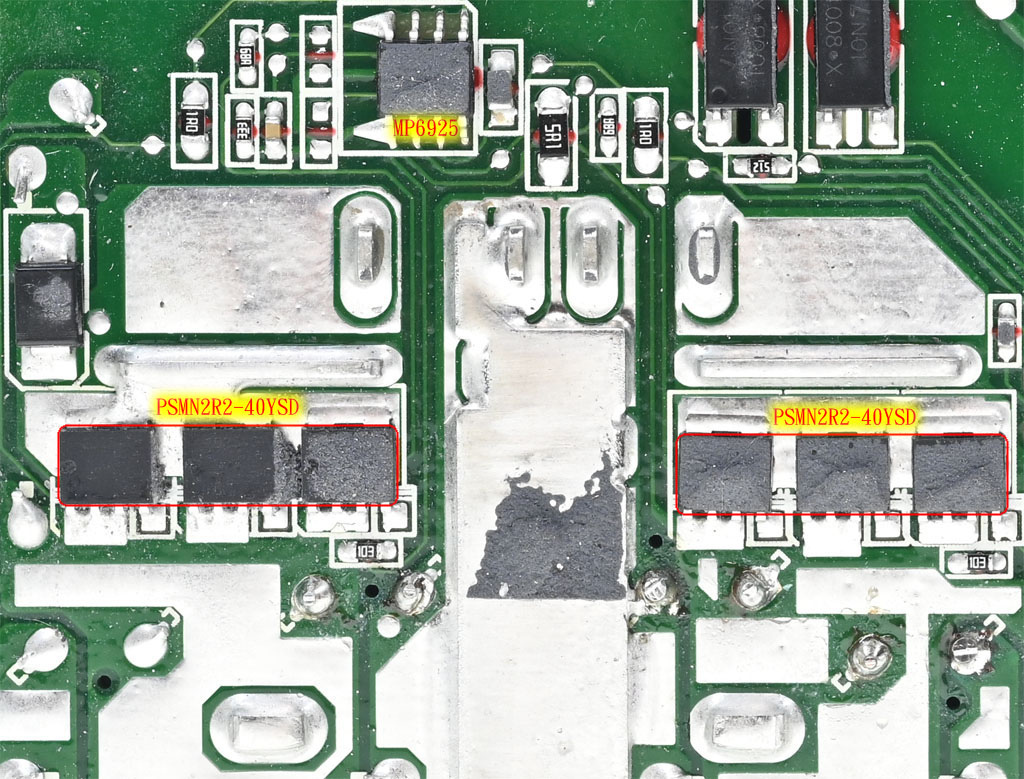

▼主電路板背面有MPS MP6925同步整流控制器及6個Nexperia PSMN2R2-40YSD MOSFET組成二次側12V同步整流電路，透過焊點將熱量傳遞至正面金屬散熱板，部分熱量透過導熱墊片傳遞至背面外殼

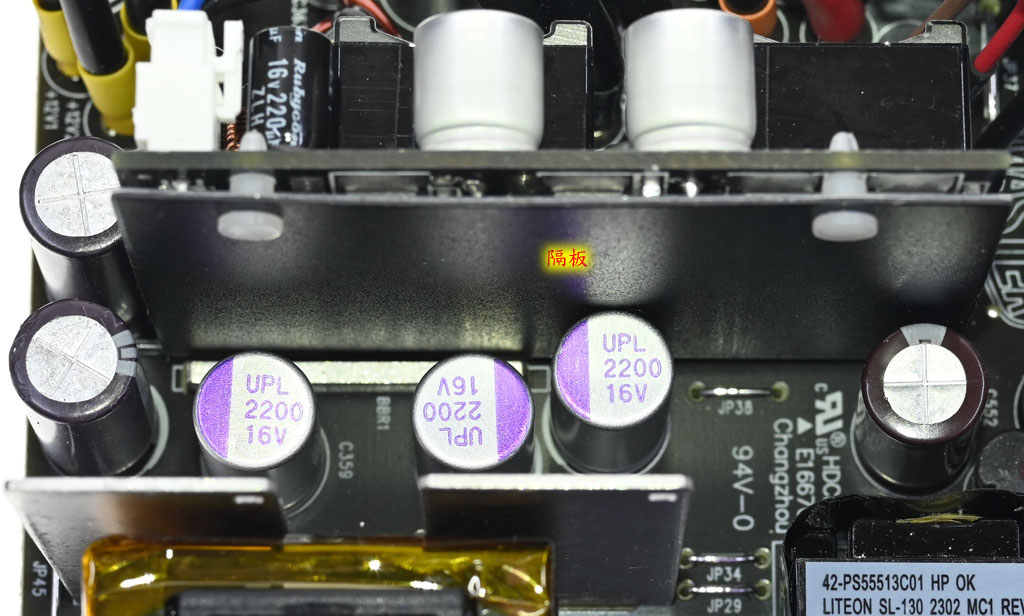

▼金屬散熱片附近有12V輸出濾波電路用3個UNICON UPL系列固態電容及2個TK 105℃電解電容。3.3V/5V/-12V DC-DC子卡背面有隔板

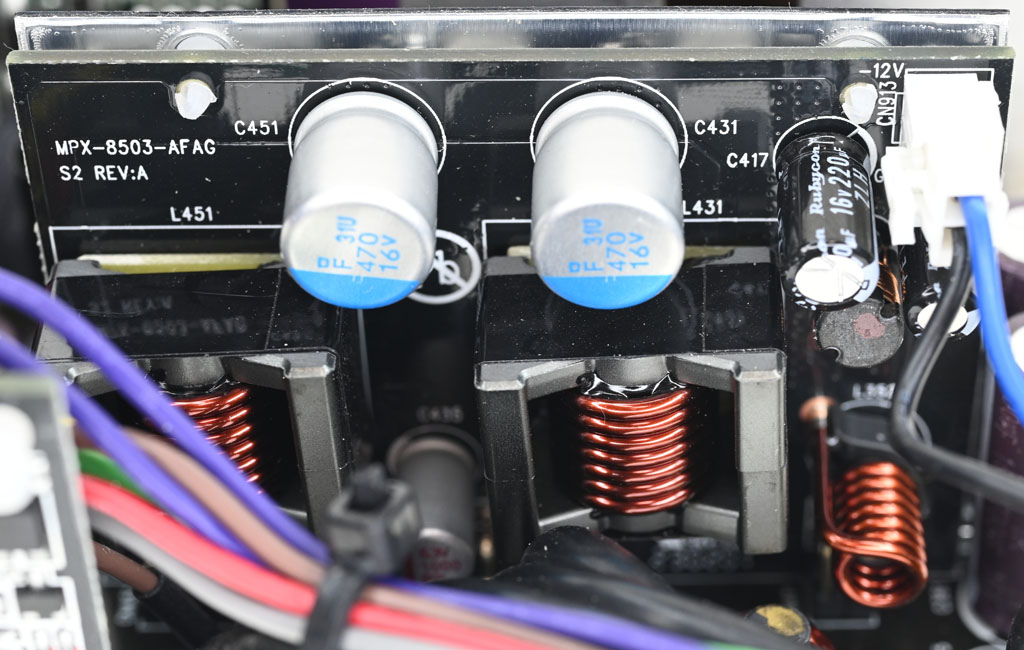

▼3.3V/5V/-12V DC-DC子卡正面，有3.3V/5V DC-DC封閉磁芯電感、直立電感、Nippon Chemi-con PSF系列固態電容、UNICON UPB系列固態電容、Rubycon電解電容

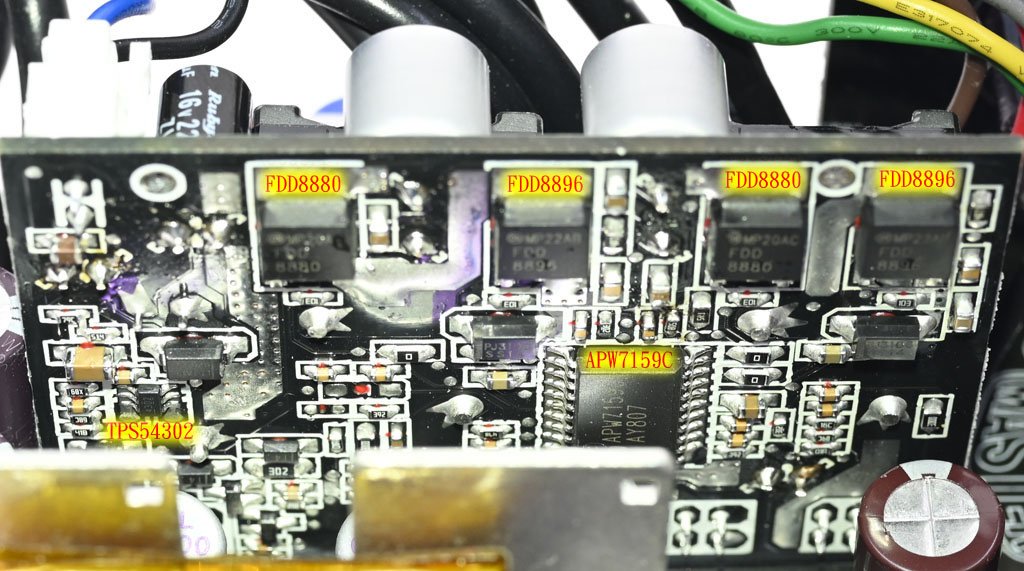

▼3.3V/5V/-12V DC-DC子卡背面，3.3V/5V DC-DC部分有2組功率元件，每組由1個onsemi FDD8880 MOSFET及1個onsemi FDD8896 MOSFET組成，2組功率元件由Anpec APW7159C進行控制。左下的TI TPS54302為-12V DC/DC

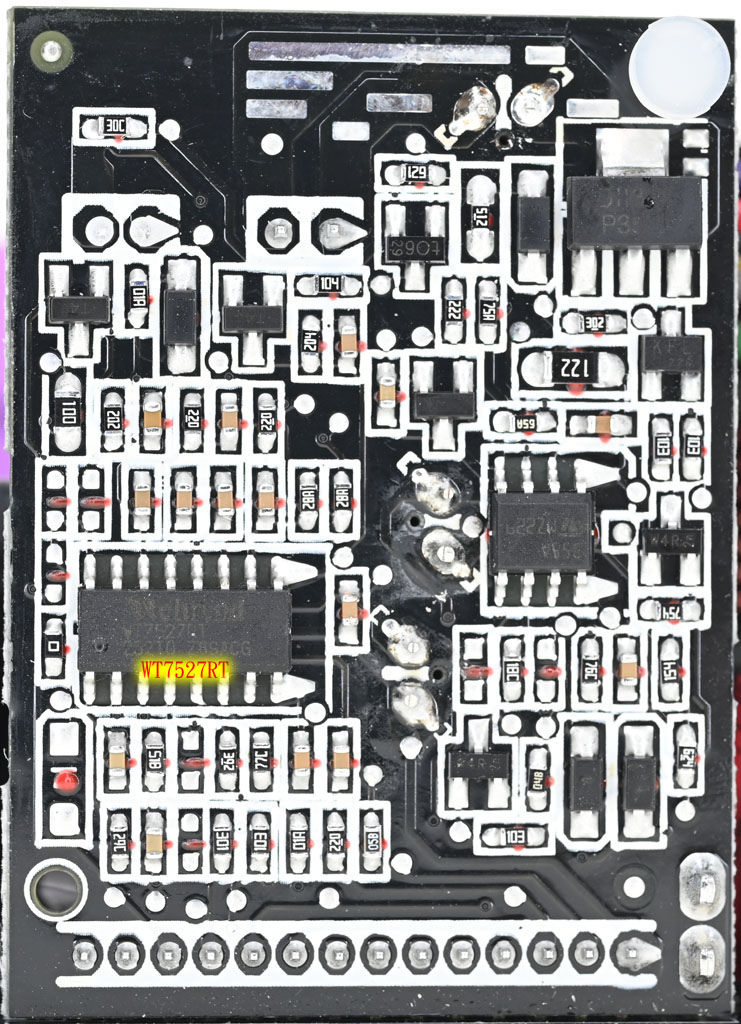

▼電源管理/風扇控制子卡背面的Weltrend WT7527RT電源管理IC，負責監控輸出電壓/電流、接受PS-ON信號控制、產生Power Good信號

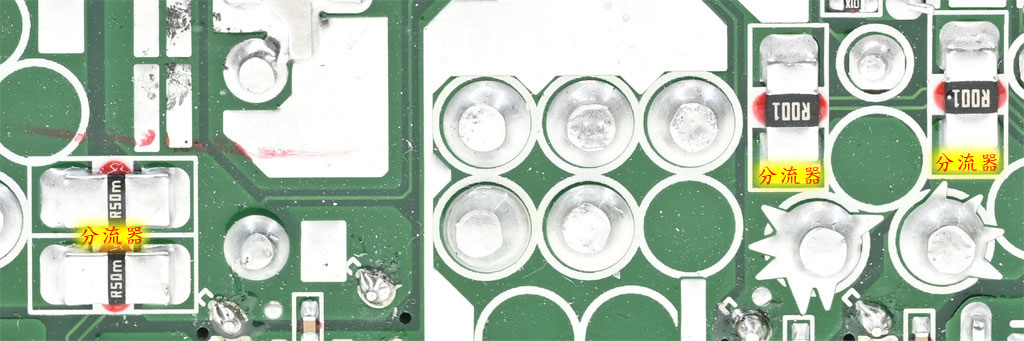

▼主電路板背面有3.3V/5V/12V分流器，用於偵測輸出電流提供過電流保護
▼主電路板線組輸出端配置UNICON UPT/UPB系列固態電容

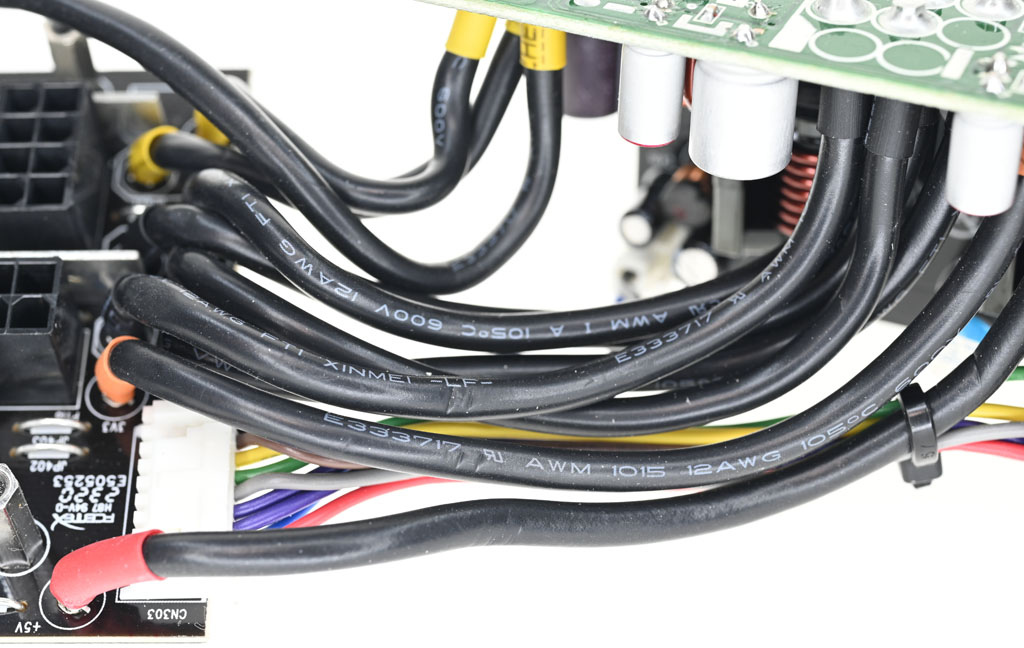

▼主電路板及模組化插座板之間12AWG黑色線路的兩端使用不同顏色套管區分COM/12V/5V/3.3V
▼模組化插座板背面，大電流線路敷錫增加載流

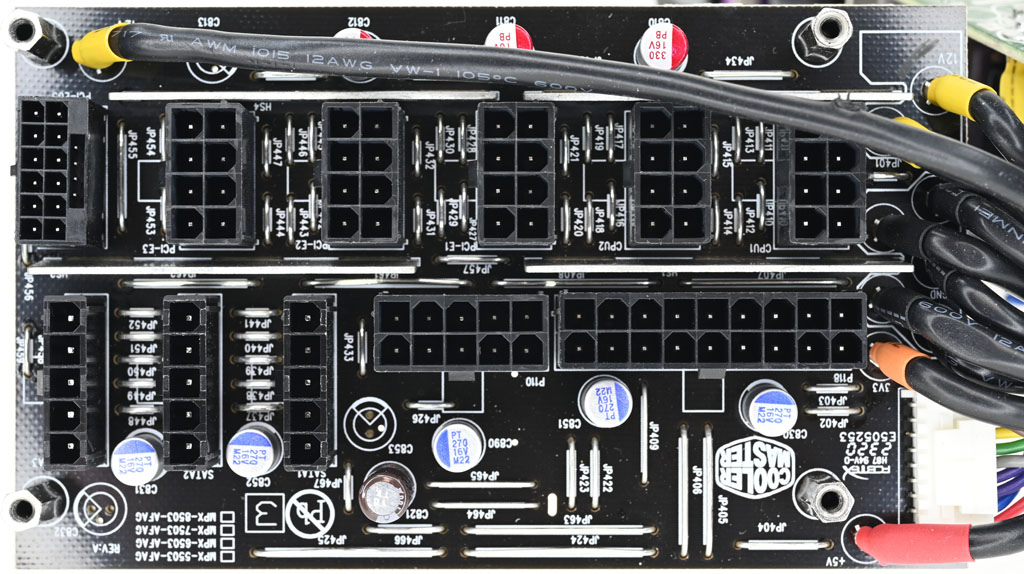

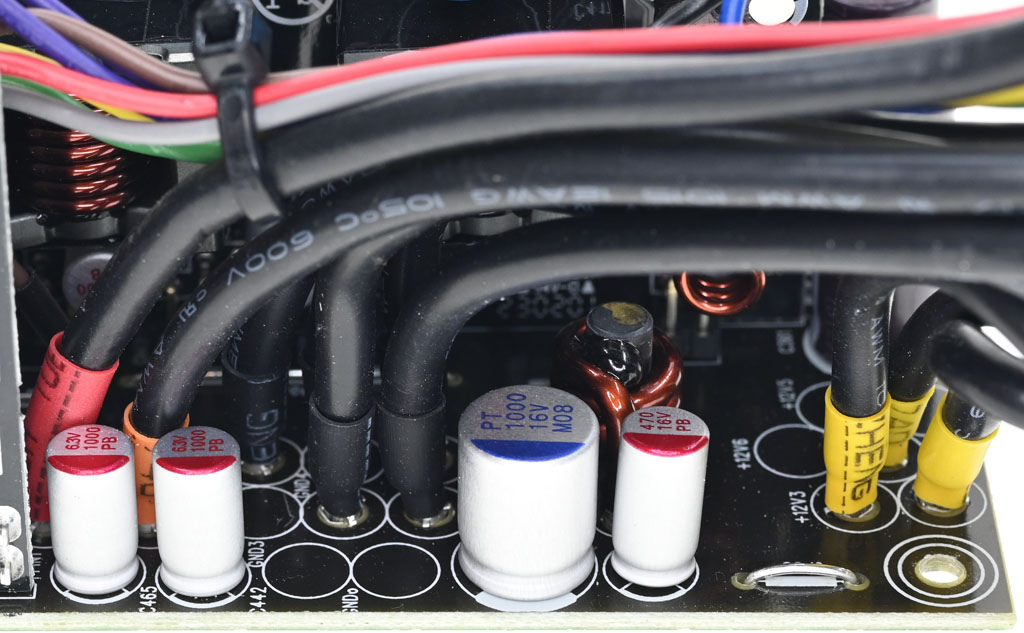

▼模組化插座板正面，插座之間配置5個UNICON UPT系列固態電容、3個UNICON UPB系列固態電容、1個Nippon Chemi-con電解電容強化輸出濾波/退耦
接下來就是上機測試
測試文閱讀方式請參照此篇：電源測試文閱讀小指南

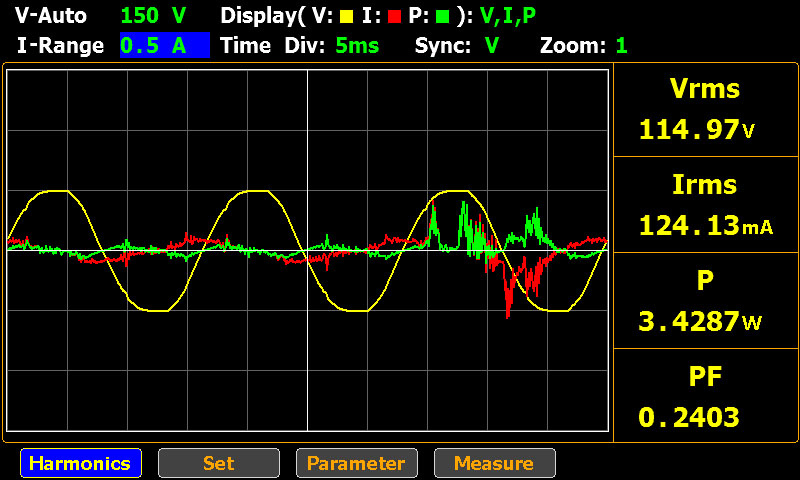

▼空載功耗3.42W

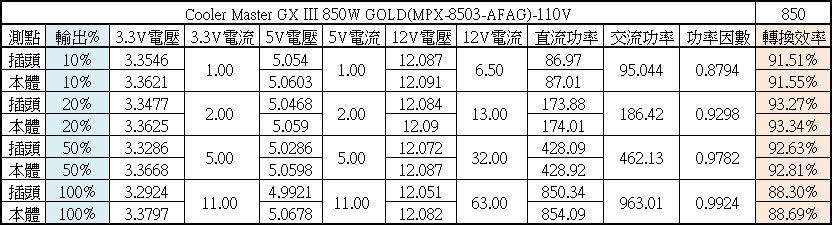

▼20%/50%/100%輸出轉換效率分別為93.27%/92.63%/88.3%，符合80PLUS金牌認證要求20%輸出87%效率、50%輸出90%效率、100%輸出87%效率

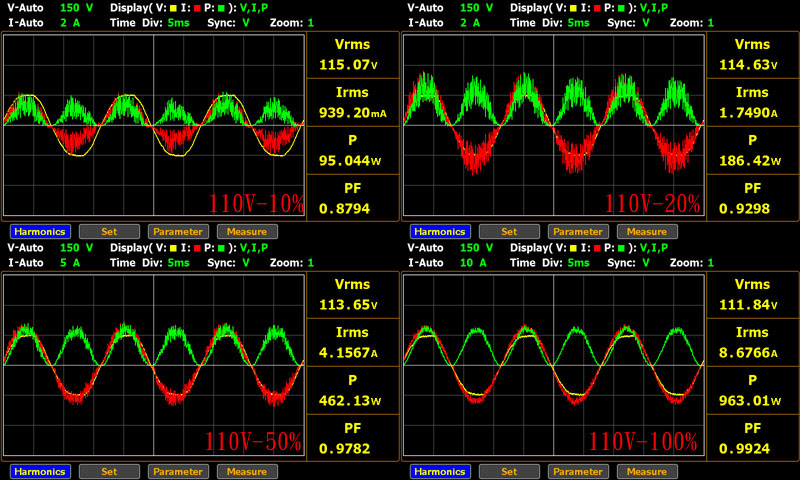

▼10%/20%/50%/100%輸出的交流輸入波形(黃色-電壓，紅色-電流，綠色-功率)。50%輸出下功率因數為0.9782，符合80PLUS金牌認證要求50%輸出下功率因數需大於0.9的要求

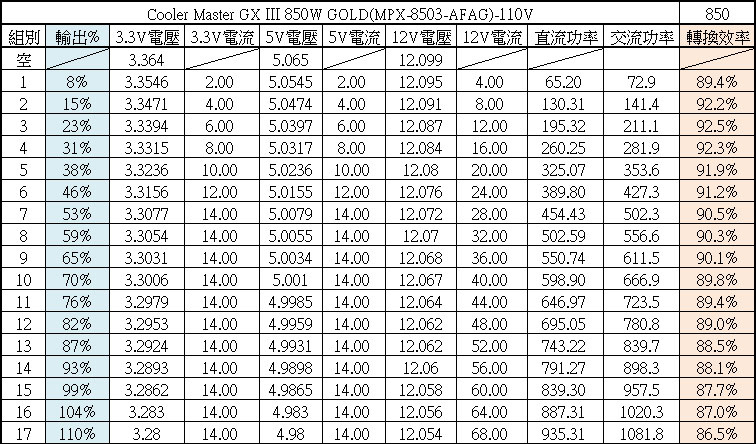

▼綜合輸出負載測試，輸出53%時3.3V/5V電流達14A以後就不再往上加，3.3V/5V/12V電壓記錄如下表

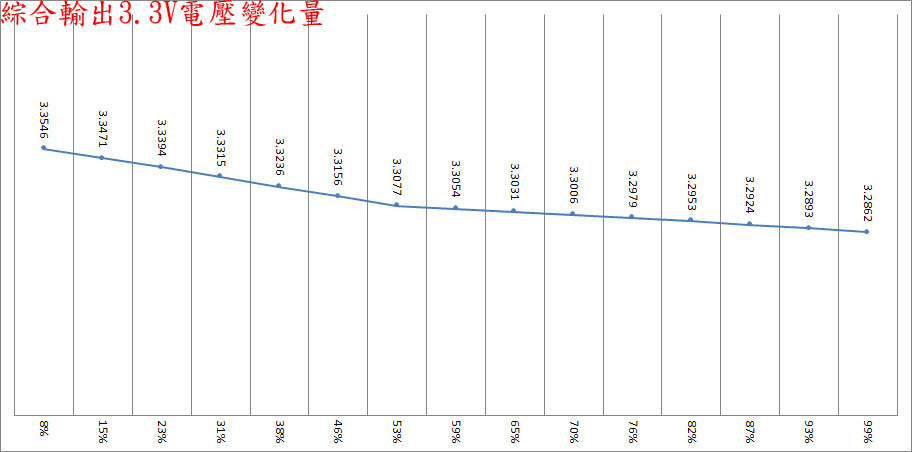

▼綜合輸出8%至99%之間3.3V輸出電壓最高與最低點差異為68.4mV

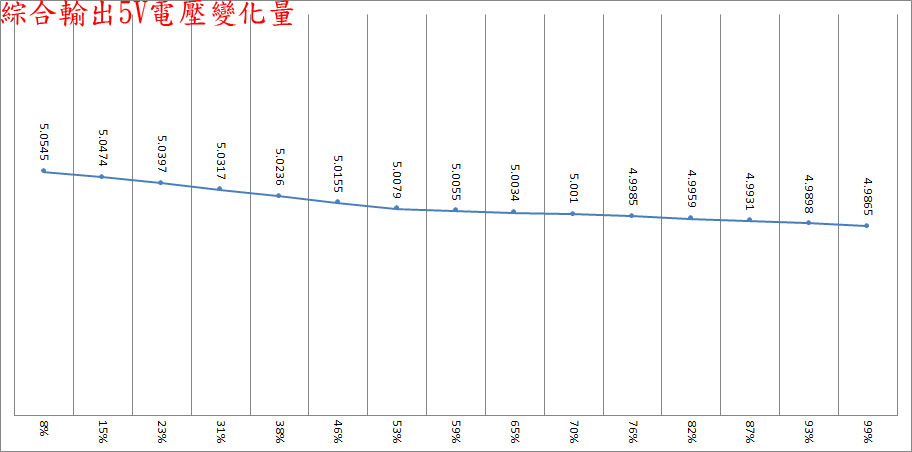

▼綜合輸出8%至99%之間5V輸出電壓最高與最低點差異為68mV

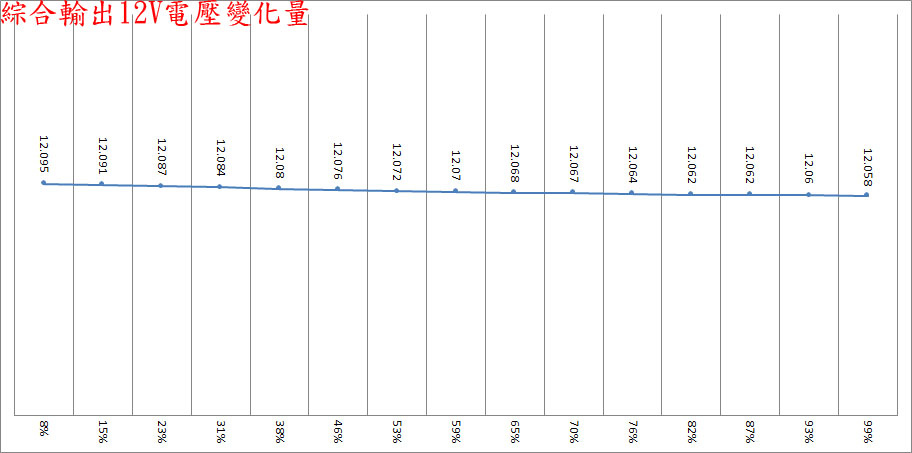

▼綜合輸出8%至99%之間12V輸出電壓最高與最低點差異為37mV

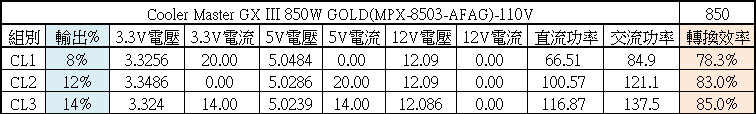

▼偏載測試，這時12V維持空載，分別測試3.3V滿載(CL1)、5V滿載(CL2)、3.3V/5V滿載(CL3)的3.3V/5V/12V電壓變化，並無出現超出±5%範圍情形(3.3V：3.135V-3.465V，5V：4.75V-5.25V，12V：11.4V-12.6V)

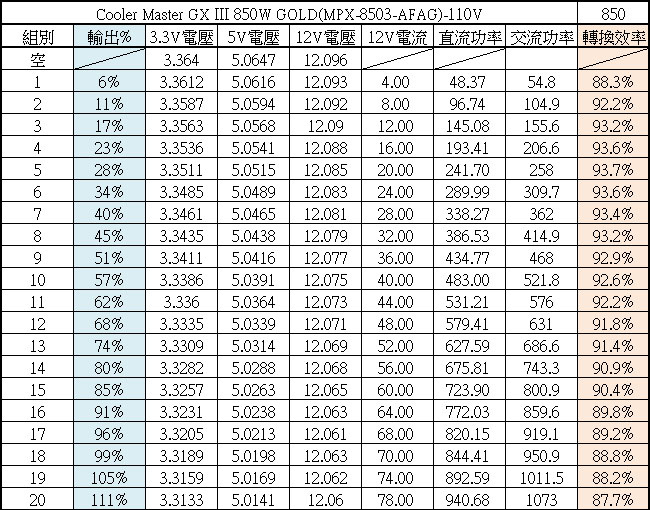

▼純12V輸出負載測試，這時3.3V/5V維持空載，3.3V/5V/12V電壓記錄如下表
▼純12V輸出6%至99%之間3.3V輸出電壓最高與最低點差異為42.3mV

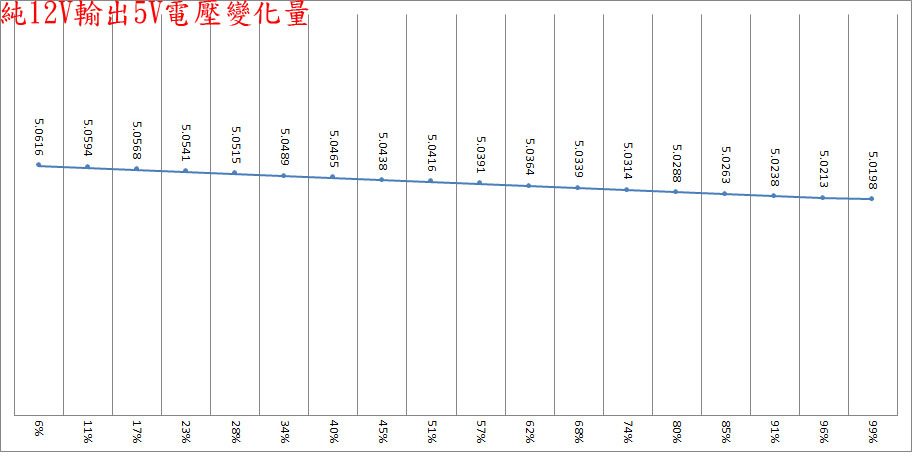

▼純12V輸出6%至99%之間5V輸出電壓最高與最低點差異為41.8mV
▼純12V輸出6%至99%之間12V輸出電壓最高與最低點差異為32mV

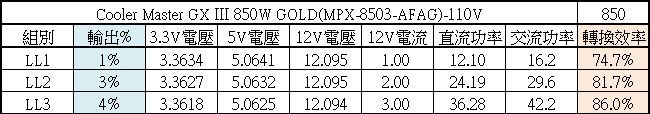

▼12V低輸出轉換效率測試，輸出12V/1A效率74.7%，輸出12V/2A效率81.7%，輸出12V/3A效率86%

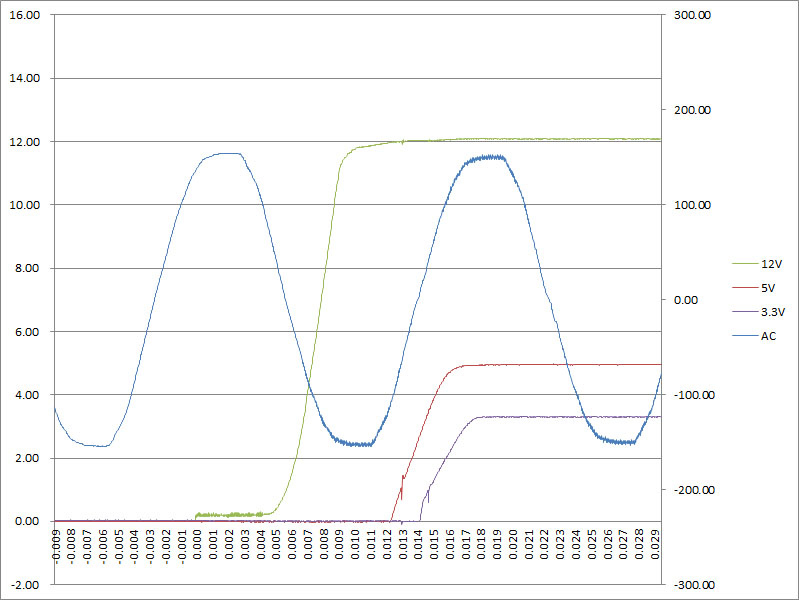

▼電源PS-ON信號啟動後直接3.3V/14A、5V/14A、12V/60A滿載輸出下各電壓上升時間圖，從12V開始上升處當成起點(0.000s)時，12V上升時間為16ms，5V上升時間為6ms，3.3V上升時間為6ms

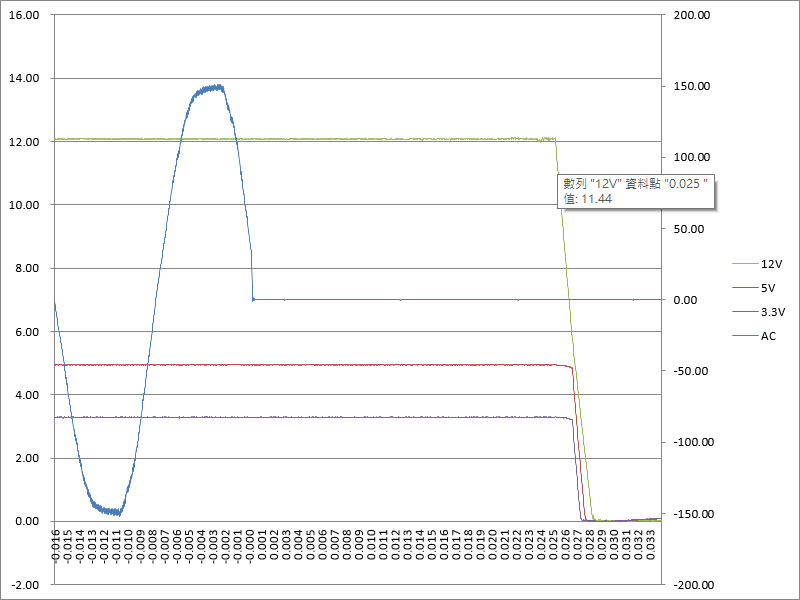

▼3.3V/14A、5V/14A、12V/60A滿載輸出下斷電的Hold-up time時序圖，從交流中斷處當成起點(0.000s)時，12V於25ms降至11.44V(圖片中資料點標籤)
以下波形圖，CH2藍色波形為12V電壓波形，CH3紫色波形為5V電壓波形，CH4綠色波形為3.3V電壓波形
▼電源空載啟動時12V有鋸齒狀漣波

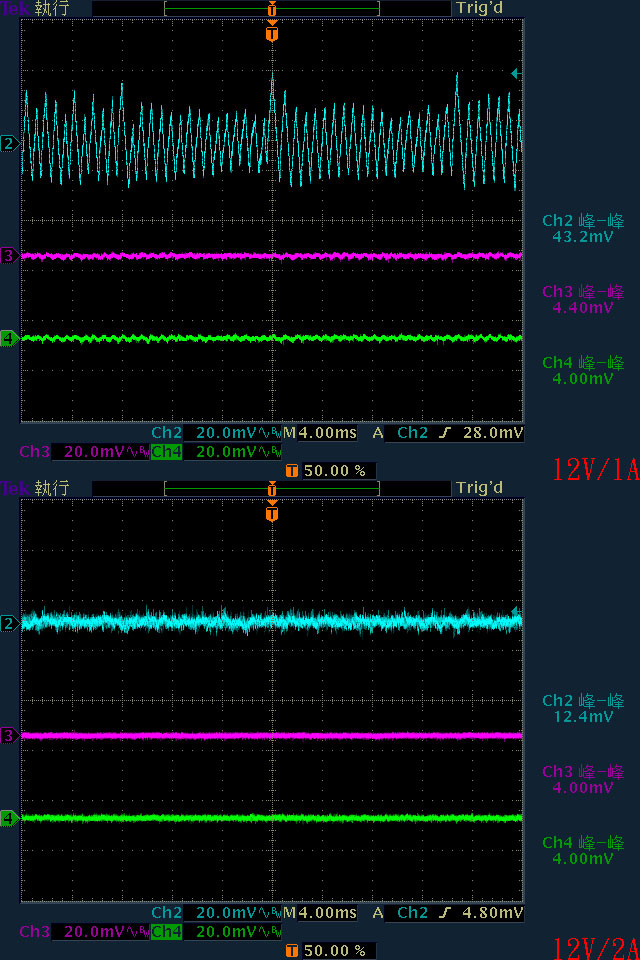

▼輸出12V/1A時12V鋸齒狀漣波頻率及振幅加大(上圖)，輸出12V/2A時有最小12V漣波(下圖)

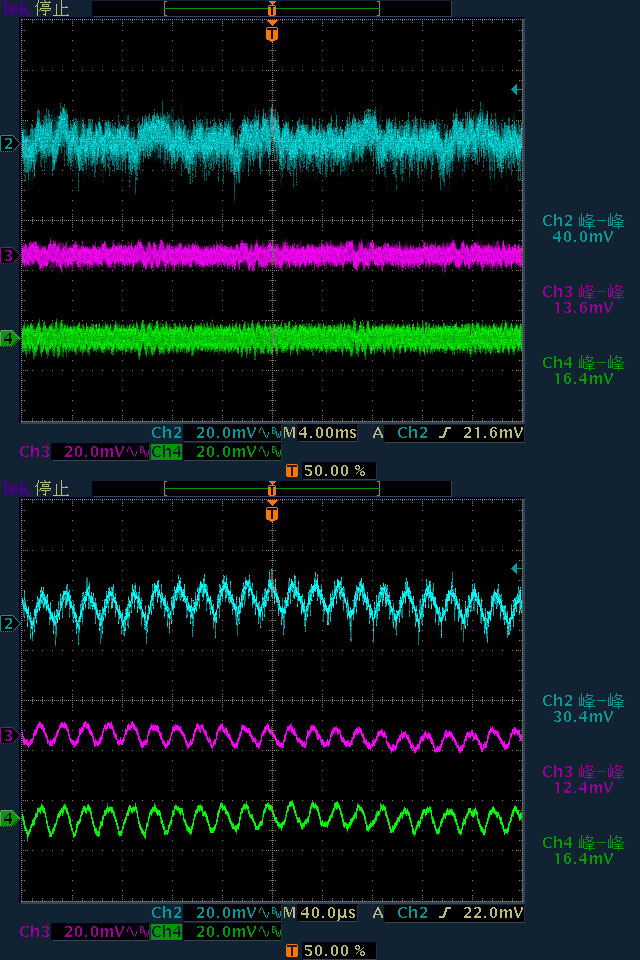

▼於3.3V/14A、5V/14A、12V/60A(綜合全負載)輸出下，12V/5V/3.3V各路低頻漣波分別為40mV/13.6mV/16.4mV，高頻漣波分別為30.4mV/12.4mV/16.4mV

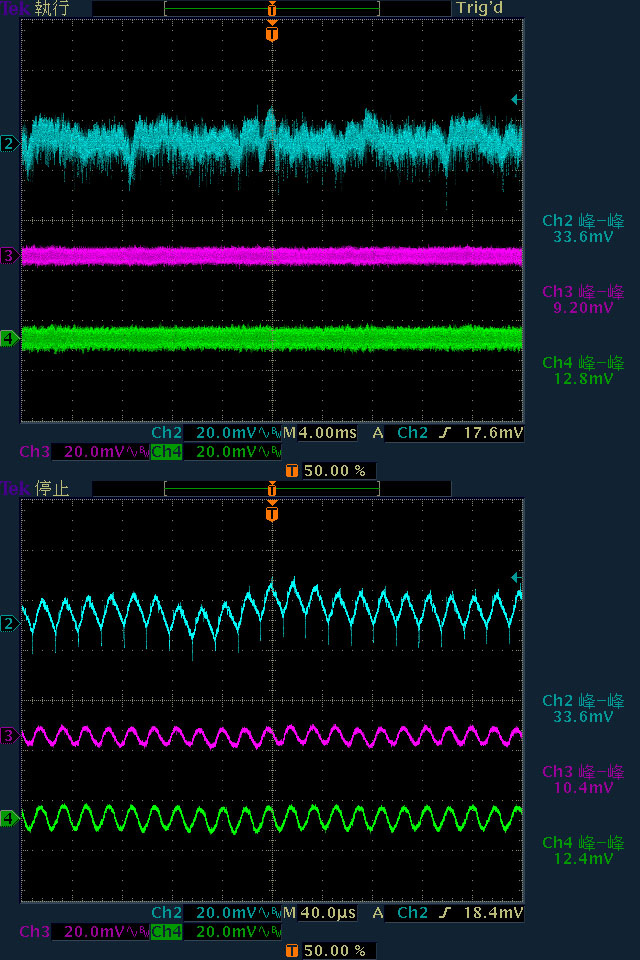

▼於12V/70A(純12V全負載)輸出下，12V/5V/3.3V各路低頻漣波分別為33.6mV/9.2mV/12.8mV，高頻漣波分別為33.6mV/10.4mV/12.4mV

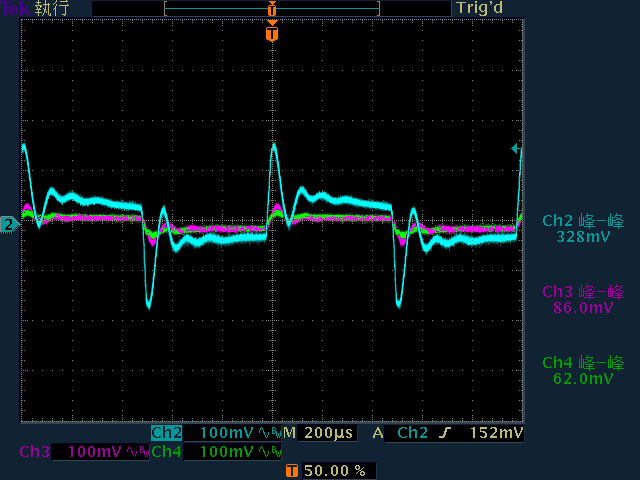

▼12V啟動動態負載，變動範圍5A至25A，維持時間500微秒，最大變動幅度為328mV，同時造成5V產生86mV、3.3V產生62mV的變動

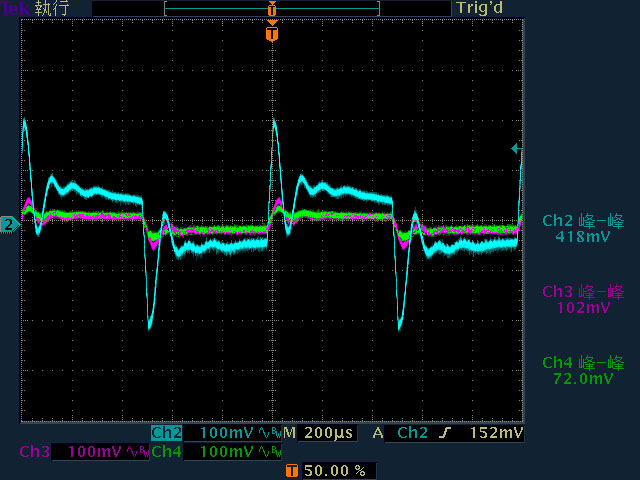

▼12V啟動動態負載，變動範圍25A至50A，維持時間500微秒，最大變動幅度為418mV，同時造成5V產生102mV、3.3V產生72mV的變動

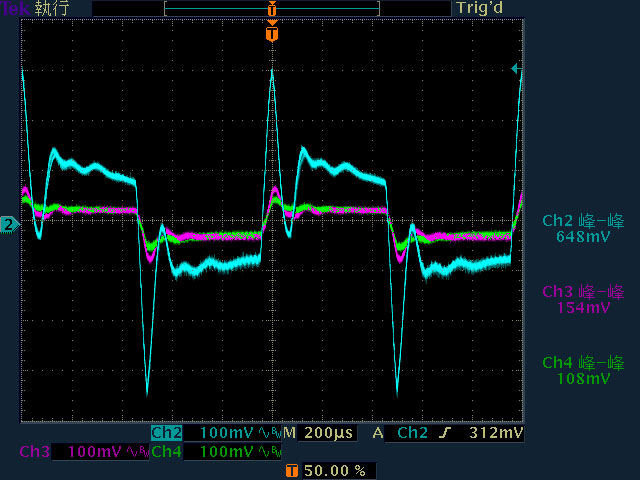

▼12V啟動動態負載，變動範圍10A至56A，維持時間500微秒，最大變動幅度為648mV，同時造成5V產生154mV、3.3V產生108mV的變動

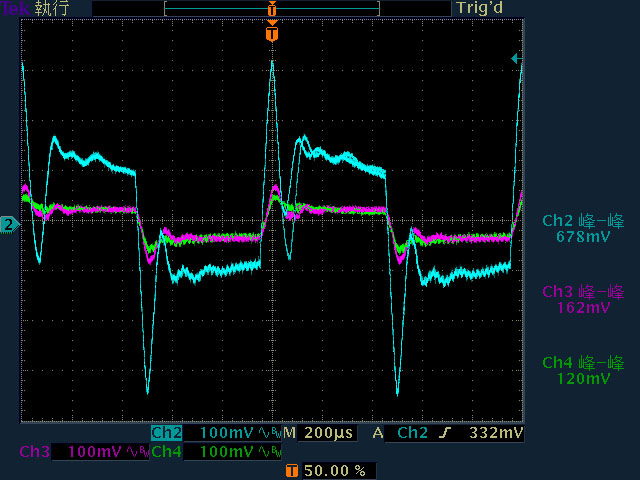

▼12V啟動動態負載，變動範圍20A至70A，維持時間500微秒，最大變動幅度為678mV，同時造成5V產生162mV、3.3V產生120mV的變動
▼電源供應器滿載輸出下內部(上圖)及背面外殼(下圖)的紅外線熱影像圖(附註：安裝位置環境溫度會影響測試結果)

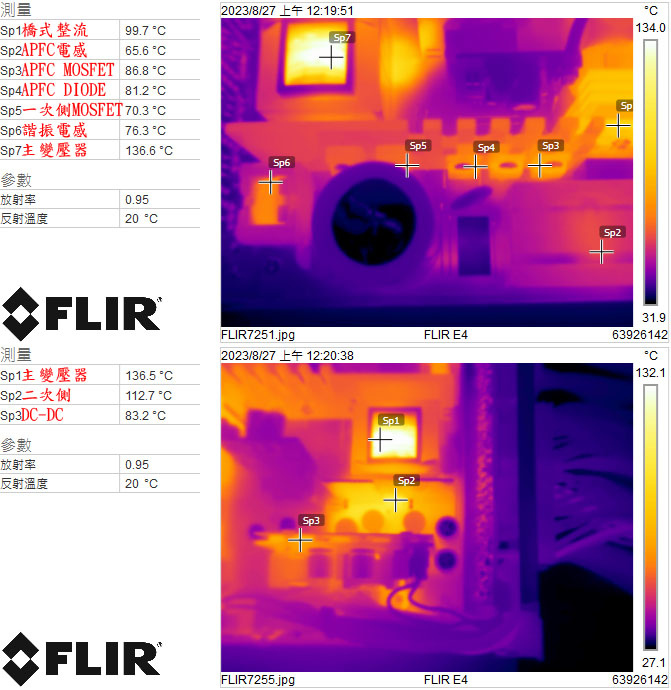

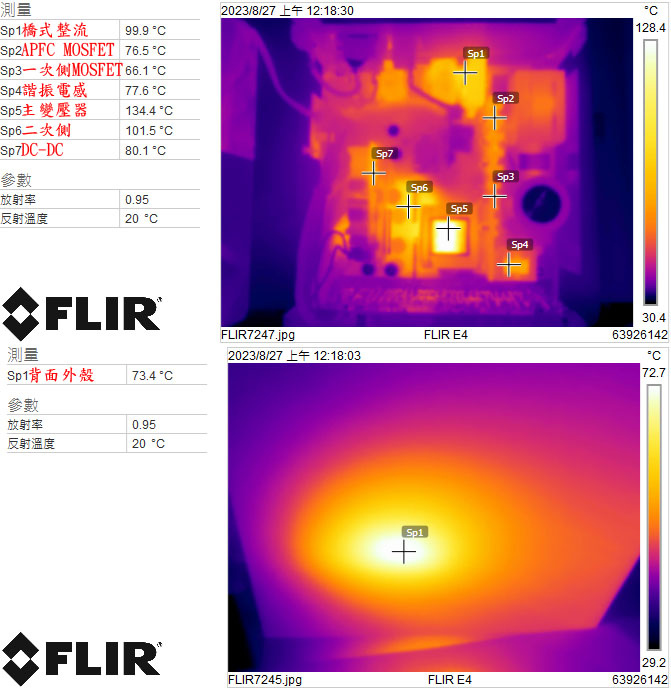

▼電源供應器滿載輸出下橋式整流/APFC電感/APFC MOSFET/APFC DIODE/一次側MOSFET/諧振電感/主變壓器(上圖)及主變壓器/二次側/DC-DC(下圖)的紅外線熱影像圖(附註：安裝位置環境溫度會影響測試結果)

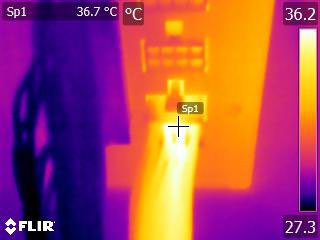

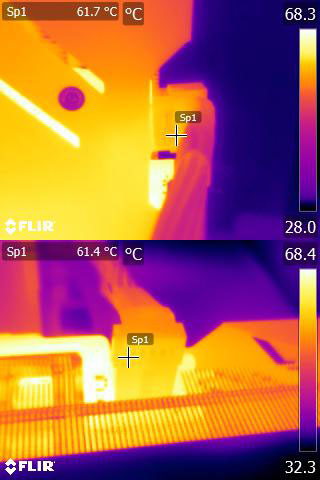

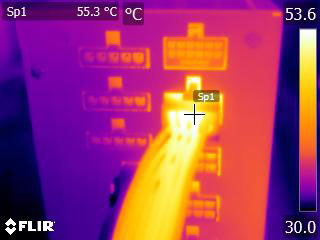

▼單條EPS 4+4P連續輸出28A(336W)10分鐘後的電源端模組化接頭紅外線熱影像圖(附註：安裝位置環境溫度會影響測試結果)
▼單條PCIE 6+2P連續輸出21A(252W)10分鐘後的電源端模組化接頭紅外線熱影像圖(附註：安裝位置環境溫度會影響測試結果)
▼用隨附的12VHPWR模組化線材連接MSI GEFORCE RTX 4090 GAMING X TRIO進行測試

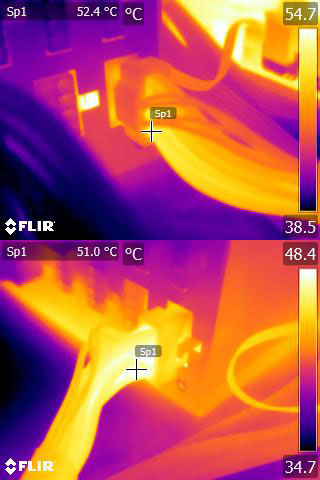

▼執行FURMARK 30分鐘後電源端插頭的紅外線熱影像圖(附註：安裝位置環境溫度會影響測試結果)
▼執行FURMARK 30分鐘後顯示卡端插頭的紅外線熱影像圖(附註：安裝位置環境溫度會影響測試結果)
本體及內部結構心得小結：
○16公分機身，全模組化設計，採用黑色帶狀及編織網包覆(12VHPWR)模組化線材。提供1個ATX 24P、1個EPS 4+4P、1個EPS 8P、1個450W 12VHPWR、3個PCIE 6+2P、8個SATA(6個直角，2個直式)、4個省力易拔大4P，未提供小4P接頭或轉接線
○12VHPWR模組化線材的電源端接頭具備防退pin保護框，顯示卡端接頭採用直角接頭
○電源端12VHPWR插座的S4接至COM，S3空接，為450W定義，S2經100kΩ電阻接至+3.3V，S1經4.7kΩ電阻接至+3.3V
○直接在外殼上沖壓蜂巢式風扇護網，外觀光滑無明顯的風扇固定螺絲孔，13.5公分風扇於低負載/低溫下風扇停止運轉，待負載/溫度提高後才會啟動並採溫控運轉
○總開關控制輔助電源電路，不控制交流。交流電源線/磁芯/保險絲/突波吸收器有包覆套管，交流輸入插座及總開關焊點沒有包覆套管
○主電路板背面焊點做工良好，於二次側區域貼上導熱墊片，大電流線路有敷錫處理，12V部分線路增加實心金屬板
○採用一次側主動功率因數修正及半橋諧振、二次側同步整流輸出12V，搭配DC-DC轉換3.3V/5V/-12V
○APFC/一次側MOSFET採用Infineon，APFC二極體採用WeEn，二次側MOSFET採用Nexperia，3.3V/5V DC-DC MOSFET採用onsemi，-12V DC-DC採用TI。APFC/一次側MOSFET及APFC二極體採用全絕緣封裝
○APFC電容使用TK(Toshin Kogyo Co., Ltd.)，固態電容使用Nippon Chemi-con/UNICON(Unielecs Co., Ltd.)，電解電容使用Nippon Chemi-con/Rubycon/TK(Toshin Kogyo Co., Ltd.)
○二次側電源管理IC可偵測輸出電壓/電流是否在正常範圍
各項測試結果簡單總結：
○20%/50%/100%輸出轉換效率分別為93.27%/92.63%/88.3%，符合80PLUS金牌認證要求20%輸出87%效率、50%輸出90%效率、100%輸出87%效率
○功率因數修正，滿足80PLUS金牌認證要求
○偏載測試，12V維持空載，測試3.3V滿載、5V滿載、3.3V/5V滿載的3.3V/5V/12V電壓變化，均未超出±5%範圍
○電源啟動至綜合全負載輸出狀態，12V上升時間16ms，5V上升時間6ms，3.3V上升時間6ms
○綜合全負載輸出狀態切斷AC輸入模擬電力中斷，12V於25ms降至11.44V
○電源空載啟動時12V有鋸齒狀漣波；輸出12V/1A時12V鋸齒狀漣波頻率及振幅加大；輸出12V/2A時有最小12V漣波。於綜合全負載輸出下12V/5V/3.3V各路低頻漣波分別為40mV/13.6mV/16.4mV；於純12V全負載輸出下12V/5V/3.3V各路低頻漣波分別為33.6mV/9.2mV/12.8mV
○12V動態負載測試，變動範圍5A至25A，維持時間500微秒，最大變動幅度為328mV
○12V動態負載測試，變動範圍25A至50A，維持時間500微秒，最大變動幅度為418mV
○12V動態負載測試，變動範圍10A至56A，維持時間500微秒，最大變動幅度為648mV
○12V動態負載測試，變動範圍20A至70A，維持時間500微秒，最大變動幅度為678mV
○熱機下3.3V過電流截止點29A(145%)，5V過電流截止點28A(140%)，12V過電流截止點88A(124%)
報告完畢，謝謝收看
