感謝 MSI 微星科技 出借GEFORCE RTX 4090 SUPRIM X及GEFORCE RTX 4090 SUPRIM LIQUID X顯示卡給在下測試
之前透過旋轉機殼放置方向模擬不同顯示卡安裝方向對溫度影響的測試文中，有網友提出問題，機殼風扇對流方向及進氣/排氣位置是否會影響顯示卡溫度表現，以及採用不同散熱方案(銅底板+熱導管、均熱板+熱導管、水冷)的GEFORCE RTX 4090顯示卡在不同安裝方向下對GPU、Hot Spot(熱點)、記憶體的溫度差異。於是借來MSI GEFORCE RTX 4090 SUPRIM X(均熱板+熱導管)及MSI GEFORCE RTX 4090 SUPRIM LIQUID X(水冷)，搭配手上的MSI GEFORCE RTX 4090 GAMING X TRIO(銅底板+熱導管)，於開放平台下模擬顯示卡水平安裝(風扇朝下)、水平安裝(風扇朝上)、站立安裝(輸出埠朝下)、站立安裝(輸出埠朝上)這四種安裝方向，對GPU、Hot Spot(熱點)、記憶體溫度的影響
硬體配置：
主機板：ASUS ROG MAXIMUS Z790 HERO
處理器：INTEL CORE i9-13900K
處理器扣具：THERMALRIGHT LGA17XX-BCF
散熱器：NZXT KRAKEN ELITE 360 RGB一體式水冷散熱器
記憶體：CORSAIR VENGEANCE DDR5-5600MHz CL36 32GB(2×16GB)
作業系統碟：SOLIDIGM P44 PRO 2TB
電源供應器：EVGA G6 1000W
PCIe延長線：COOLER MASTER MASTERACCESSORY RISER CABLE PCIe 4.0 x16 - 300MM V2(MCA-U002R-KPCI40-300)
顯示卡1：MSI GEFORCE RTX 4090 GAMING X TRIO(銅底板+熱導管)
顯示卡2：MSI GEFORCE RTX 4090 SUPRIM X(均熱板+熱導管)
顯示卡3：MSI GEFORCE RTX 4090 SUPRIM LIQUID X(水冷)
測試時跑5分鐘FurMark，並透過GPU-Z記錄其GPU溫度、Hot Spot溫度、記憶體溫度
▼測試的三款顯示卡，由上而下分別是MSI GEFORCE RTX 4090 SUPRIM LIQUID X、MSI GEFORCE RTX 4090 SUPRIM X、MSI GEFORCE RTX 4090 GAMING X TRIO
▼為了讓顯示卡能更改放置方向，準備了30公分的PCIe延長線
▼將MSI GEFORCE RTX 4090 GAMING X TRIO風扇朝下放置，模擬顯示卡水平安裝(風扇朝下)

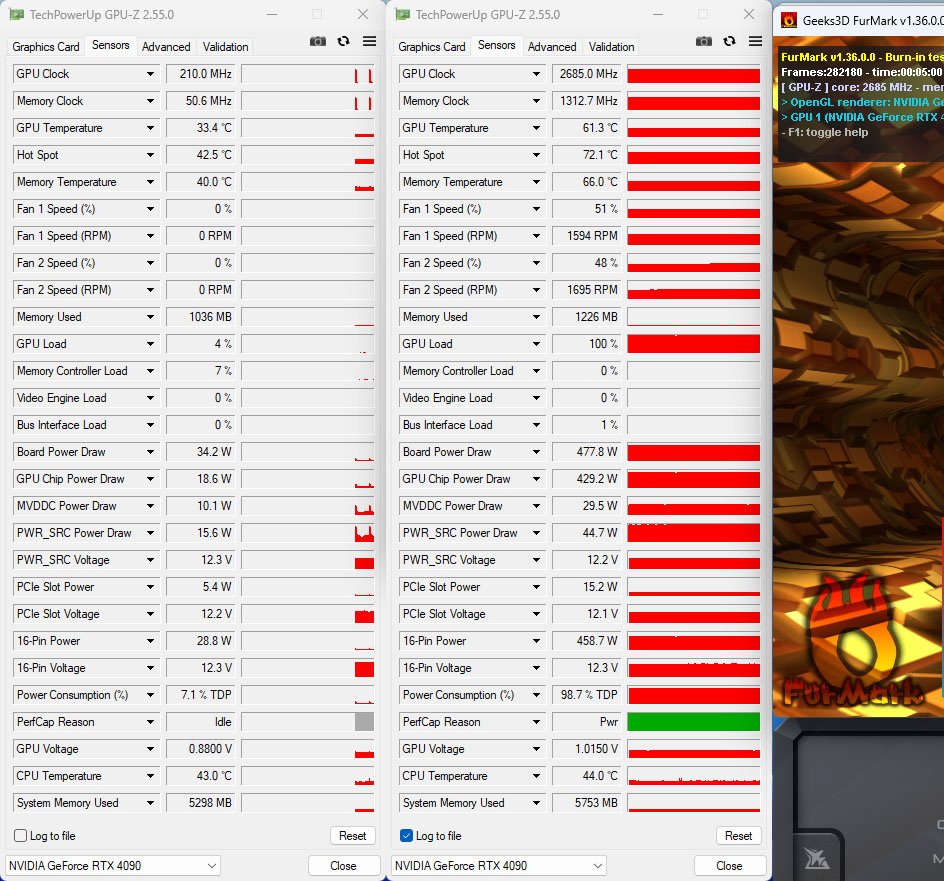

▼顯示卡水平安裝(風扇朝下)，待機(左)及跑5分鐘FurMark後(右)的GPU-Z感測器資訊畫面
▼將MSI GEFORCE RTX 4090 GAMING X TRIO風扇朝上放置，模擬顯示卡水平安裝(風扇朝上)

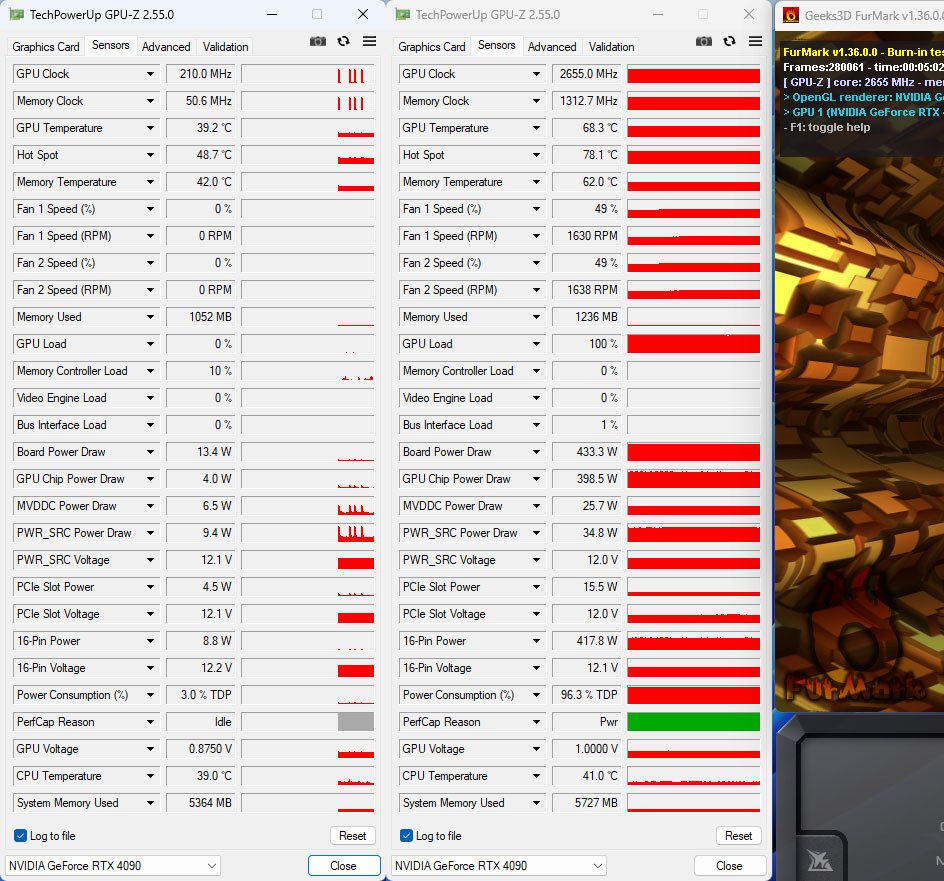

▼顯示卡水平安裝(風扇朝上)，待機(左)及跑5分鐘FurMark後(右)的GPU-Z感測器資訊畫面
▼將MSI GEFORCE RTX 4090 GAMING X TRIO輸出埠朝下放置，模擬顯示卡站立安裝(輸出埠朝下)
▼顯示卡站立安裝(輸出埠朝下)，待機(左)及跑5分鐘FurMark後(右)的GPU-Z感測器資訊畫面
▼將MSI GEFORCE RTX 4090 GAMING X TRIO輸出埠朝上放置，模擬顯示卡站立安裝(輸出埠朝上)
▼顯示卡站立安裝(輸出埠朝上)，待機(左)及跑5分鐘FurMark後(右)的GPU-Z感測器資訊畫面
▼將MSI GEFORCE RTX 4090 SUPRIM X風扇朝下放置，模擬顯示卡水平安裝(風扇朝下)
▼顯示卡水平安裝(風扇朝下)，待機(左)及跑5分鐘FurMark後(右)的GPU-Z感測器資訊畫面
▼將MSI GEFORCE RTX 4090 SUPRIM X風扇朝上放置，模擬顯示卡水平安裝(風扇朝上)
▼顯示卡水平安裝(風扇朝上)，待機(左)及跑5分鐘FurMark後(右)的GPU-Z感測器資訊畫面
▼將MSI GEFORCE RTX 4090 SUPRIM X輸出埠朝下放置，模擬顯示卡站立安裝(輸出埠朝下)
▼顯示卡站立安裝(輸出埠朝下)，待機(左)及跑5分鐘FurMark後(右)的GPU-Z感測器資訊畫面
▼將MSI GEFORCE RTX 4090 SUPRIM X輸出埠朝上放置，模擬顯示卡站立安裝(輸出埠朝上)
▼顯示卡站立安裝(輸出埠朝上)，待機(左)及跑5分鐘FurMark後(右)的GPU-Z感測器資訊畫面
▼將MSI GEFORCE RTX 4090 SUPRIM LIQUID X風扇朝下放置，模擬顯示卡水平安裝(風扇朝下)
▼顯示卡水平安裝(風扇朝下)，待機(左)及跑5分鐘FurMark後(右)的GPU-Z感測器資訊畫面
▼將MSI GEFORCE RTX 4090 SUPRIM LIQUID X風扇朝上放置，模擬顯示卡水平安裝(風扇朝上)
▼顯示卡水平安裝(風扇朝上)，待機(左)及跑5分鐘FurMark後(右)的GPU-Z感測器資訊畫面
▼將MSI GEFORCE RTX 4090 SUPRIM LIQUID X輸出埠朝下放置，模擬顯示卡站立安裝(輸出埠朝下)
▼顯示卡站立安裝(輸出埠朝下)，待機(左)及跑5分鐘FurMark後(右)的GPU-Z感測器資訊畫面
▼將MSI GEFORCE RTX 4090 SUPRIM LIQUID X輸出埠朝上放置，模擬顯示卡站立安裝(輸出埠朝上)
▼顯示卡站立安裝(輸出埠朝上)，待機(左)及跑5分鐘FurMark後(右)的GPU-Z感測器資訊畫面
▼MSI GEFORCE RTX 4090 GAMING X TRIO於水平安裝(風扇朝下)、水平安裝(風扇朝上)、站立安裝(輸出埠朝下)、站立安裝(輸出埠朝上)的GPU溫度曲線
▼MSI GEFORCE RTX 4090 GAMING X TRIO於水平安裝(風扇朝下)、水平安裝(風扇朝上)、站立安裝(輸出埠朝下)、站立安裝(輸出埠朝上)的Hot Spot(熱點)溫度曲線
▼MSI GEFORCE RTX 4090 GAMING X TRIO於水平安裝(風扇朝下)、水平安裝(風扇朝上)、站立安裝(輸出埠朝下)、站立安裝(輸出埠朝上)的記憶體溫度曲線
▼MSI GEFORCE RTX 4090 SUPRIM X於水平安裝(風扇朝下)、水平安裝(風扇朝上)、站立安裝(輸出埠朝下)、站立安裝(輸出埠朝上)的GPU溫度曲線
▼MSI GEFORCE RTX 4090 SUPRIM X於水平安裝(風扇朝下)、水平安裝(風扇朝上)、站立安裝(輸出埠朝下)、站立安裝(輸出埠朝上)的Hot Spot(熱點)溫度曲線
▼MSI GEFORCE RTX 4090 SUPRIM X於水平安裝(風扇朝下)、水平安裝(風扇朝上)、站立安裝(輸出埠朝下)、站立安裝(輸出埠朝上)的記憶體溫度曲線
▼MSI GEFORCE RTX 4090 SUPRIM LIQUID X於水平安裝(風扇朝下)、水平安裝(風扇朝上)、站立安裝(輸出埠朝下)、站立安裝(輸出埠朝上)的GPU溫度曲線
▼MSI GEFORCE RTX 4090 SUPRIM LIQUID X於水平安裝(風扇朝下)、水平安裝(風扇朝上)、站立安裝(輸出埠朝下)、站立安裝(輸出埠朝上)的Hot Spot(熱點)溫度曲線
▼MSI GEFORCE RTX 4090 SUPRIM LIQUID X於水平安裝(風扇朝下)、水平安裝(風扇朝上)、站立安裝(輸出埠朝下)、站立安裝(輸出埠朝上)的記憶體溫度曲線
心得：
採用銅底板+熱導管散熱方案的MSI GEFORCE RTX 4090 GAMING X TRIO，站立安裝(輸出埠朝上)對GPU及Hot Spot(熱點)溫度影響最大，GPU溫度最大值差異達17度，Hot Spot(熱點)溫度最大值差異達25度，因為Hot Spot(熱點)溫度破百，觸發風扇100%全速運轉，並降低GPU運作頻率，GPU/Hot Spot(熱點)溫度最低的安裝方式為水平安裝(風扇朝上)及站立安裝(輸出埠朝下)。採用均熱板+熱導管散熱方案的MSI GEFORCE RTX 4090 SUPRIM X，四種安裝方式對GPU及Hot Spot(熱點)溫度最大值影響不大，差異在5度以內，GPU/Hot Spot(熱點)溫度最低的安裝方式為水平安裝(風扇朝上)及站立安裝(輸出埠朝下)。採用水冷散熱方案的MSI GEFORCE RTX 4090 SUPRIM LIQUID X，四種安裝方式對GPU及Hot Spot(熱點)溫度影響更小，差異僅有2度，不過在開始跑FurMark負載提升瞬間，均出現GPU/Hot Spot(熱點)溫度短暫往上衝隨即降下來的情況
補充這三張卡於垂直安裝(風扇朝左)跑30分鐘FurMark的GPU/Hot Spot/記憶體溫度
▼GPU
▼Hot Spot
▼記憶體
MSI GEFORCE RTX 4090 SUPRIM X輸出埠朝上站立安裝於開放平台及裝機殼內的溫度差異
▼安裝測試圖
▼GPU-Z跑前與跑後數據
▼GPU溫度差異
▼Hot Spot溫度差異
▼記憶體溫度差異
報告完畢，謝謝收看
