首先感謝粉絲團網友提供此部Lenovo ThinkPad E14 Gen4供在下研究
有一天，一位粉絲團的網友私訊在下，他手上有一部Lenovo ThinkPad E14 Gen4筆記型電腦，不慎把去除標籤紙的藥水打翻在鍵盤上，打翻後過了一星期都沒事，還放在大太陽下曝曬三天看能不能把液體曬乾，想說應該是沒有大礙，之後放進包包收起來，過一個月拿出來再用時鍵盤開始出現幾個按鈕不靈敏，最後整個鍵盤按鍵都掛了，原本想說可以用外接鍵盤，後來發現只要輕輕一碰變壓器Type-C接頭筆電就會斷電關機，無法使用電池運作及充電，只有插著變壓器才能開機，不確定主機板或電池是否也受到影響損壞。因為外觀明顯受到侵蝕，送修會被判定人損，於是就詢問在下有沒有意願研究看看
收到筆電後稍微看了一下，筆電的鍵盤及C殼部分有明顯受到侵蝕的痕跡，C殼表面剝落，鍵盤按鍵動作不順暢(按壓下去有黏住不回彈的感覺)，按鍵功能都失靈，不是按了沒反應，就是出現不是該按鍵的功能，電腦也只能透過外部電源運作，無法使用電池運作，進入作業系統後也偵測不到電池(系統欄電池符號打叉顯示電池未連接)

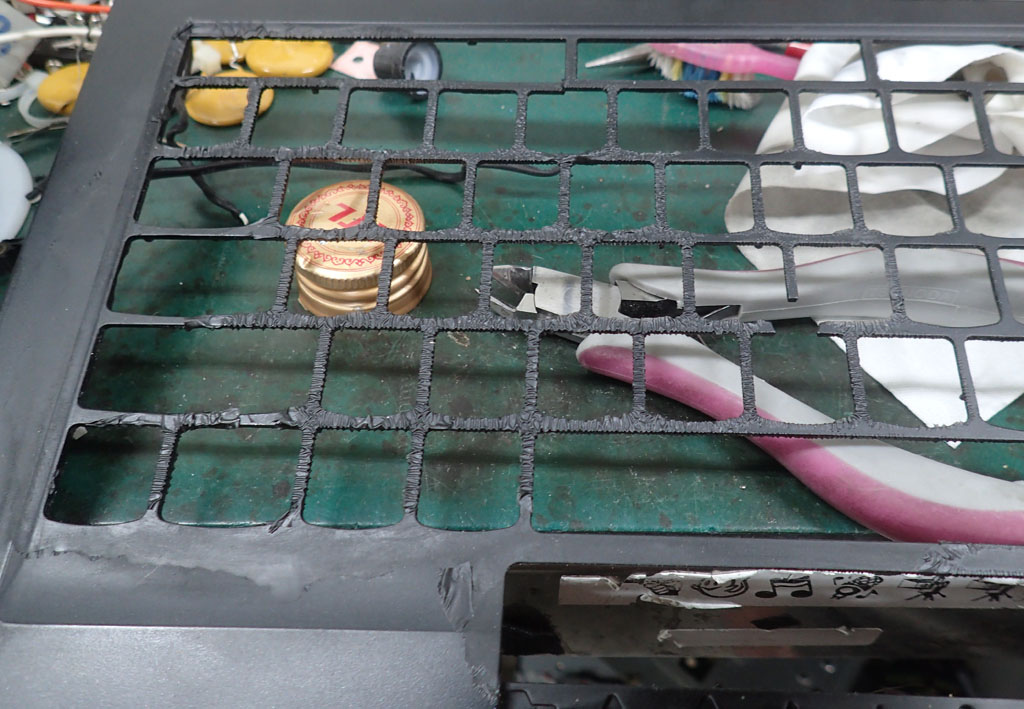

▼C殼表面剝落的情形

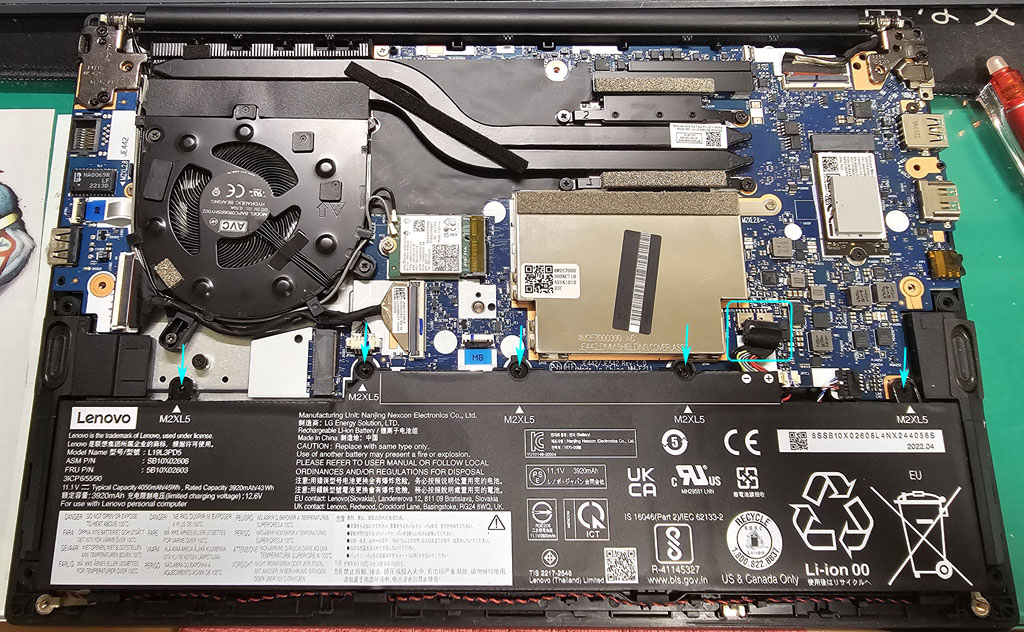

▼進行拆機，首先移除D殼，打開D殼後先拔除電池接頭(水藍色方框)斷電，拆卸固定電池的5個螺絲(水藍色箭頭)，就可以取下電池

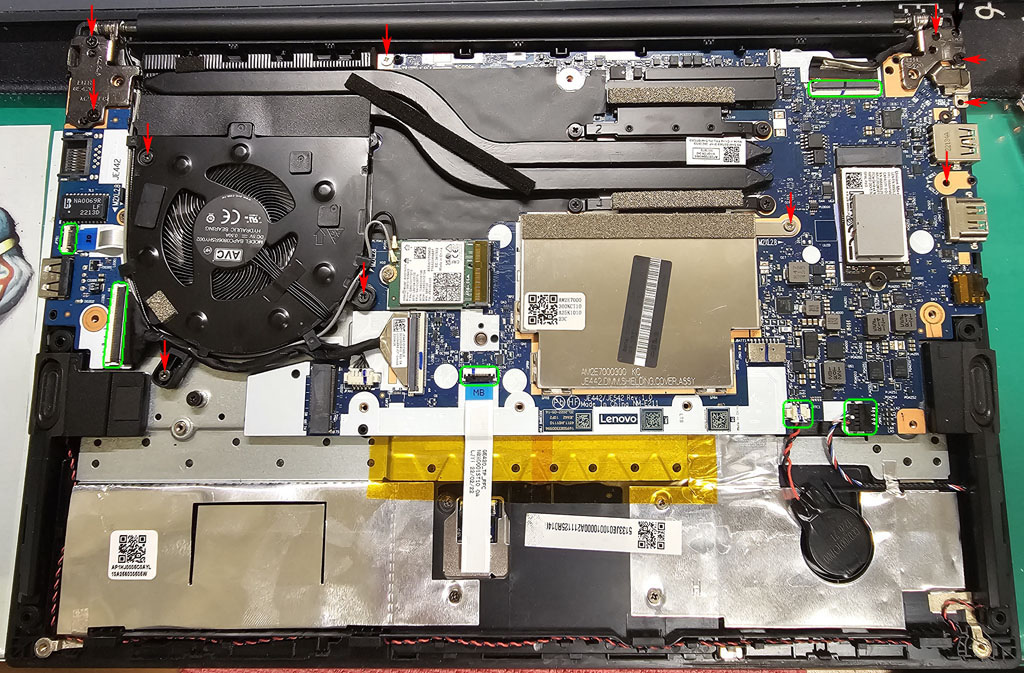

▼拆卸排線及連接器(綠色方框)，拆卸左右螢幕轉軸基座、主機板、散熱風扇、記憶體金屬罩的螺絲(紅色箭頭)，要注意螺絲有分長短，裝回時不要搞混

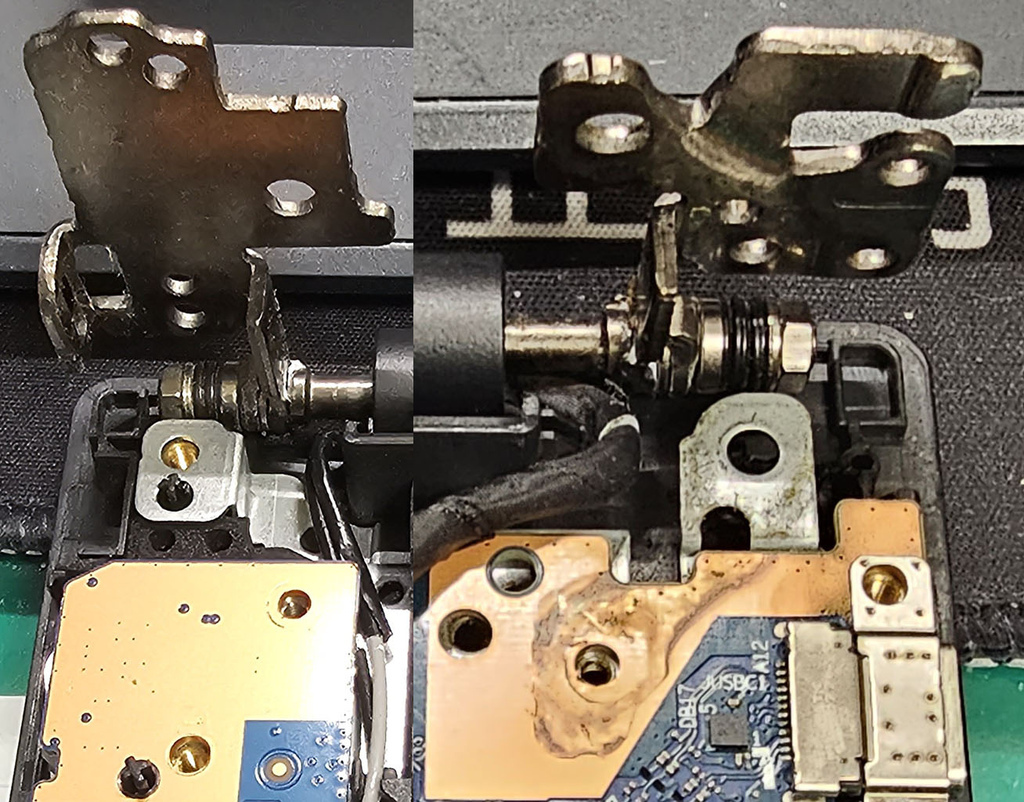

▼將左右螢幕轉軸基座翻起，這裡可以看到其中一個轉軸所在的金屬底板及電路板已經出現被侵蝕變色發黑的痕跡
▼確認排線、連接器、固定螺絲都已經卸除後，將主機板小心翻起，拆除位於主機板背面的鍵盤(右)及小紅點(左)排線

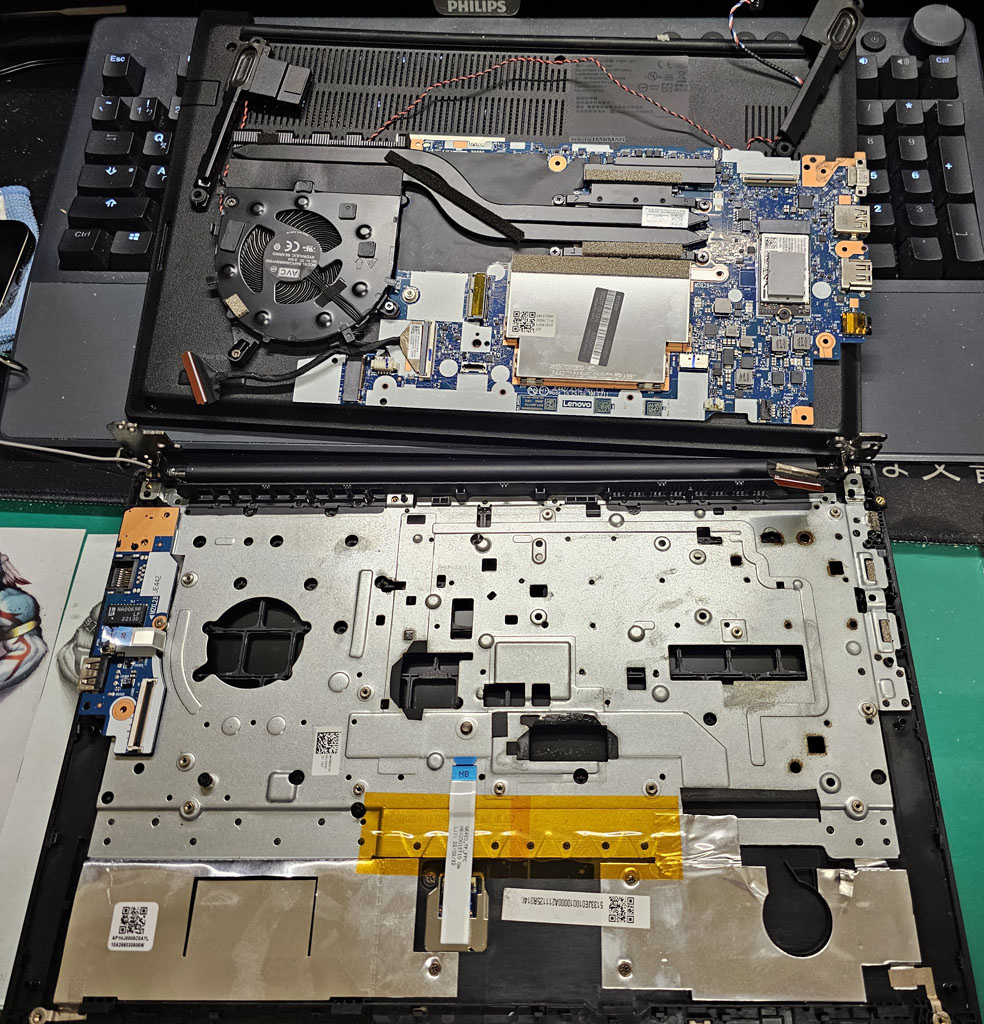

▼主機板與C殼鍵盤總成完全分離示意圖

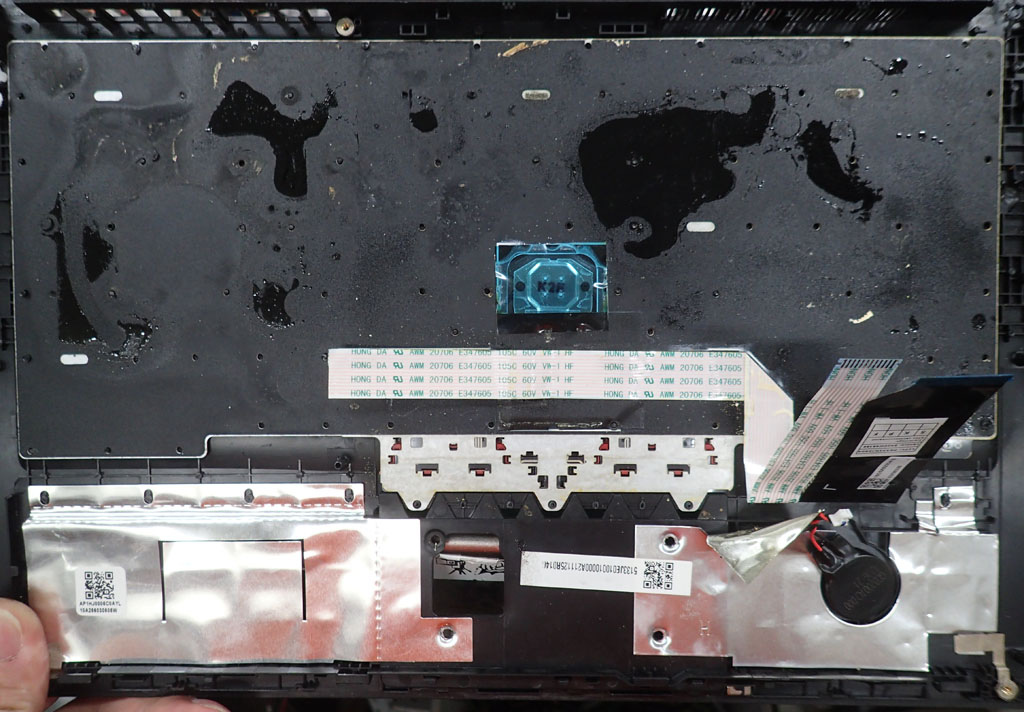

▼進一步分解C殼鍵盤總成，發現液體已經滲入鍵盤背面並擴散，即使過了這麼久，液體仍未完全乾透

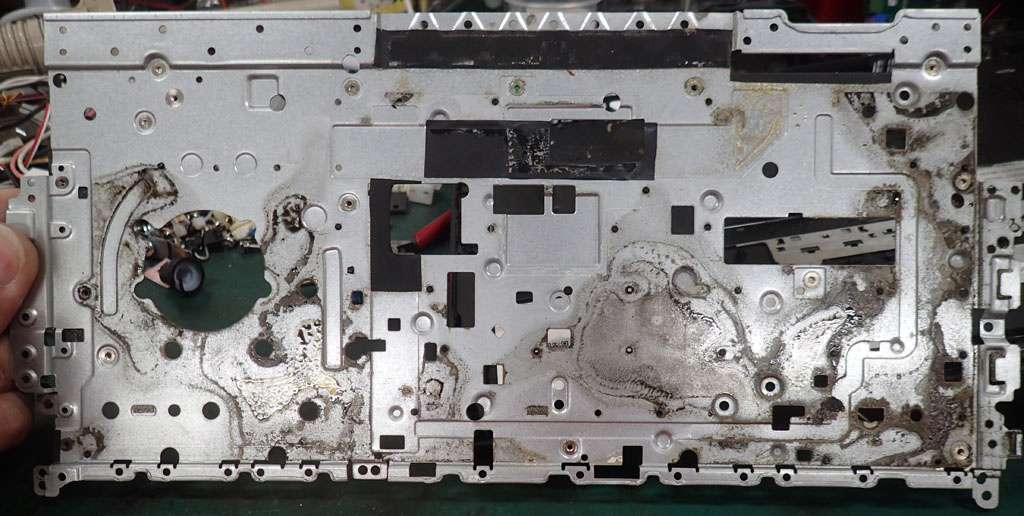

▼滲入的液體也大面積侵蝕C殼支撐鍵盤的金屬底板並造成變色發黑

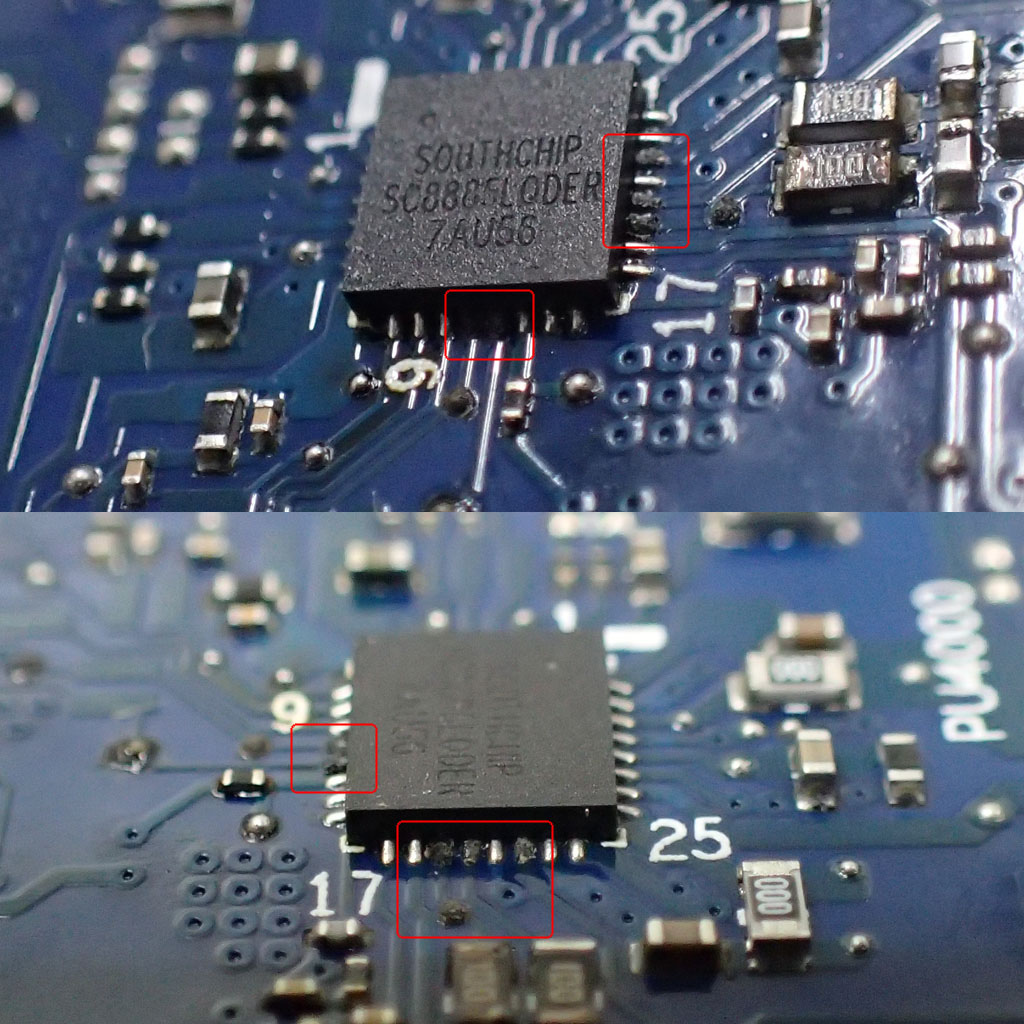

▼檢視主機板上是否有元件受到影響，發現到主機板靠近C殼那一面的角落有一個QFN 32pin的IC，為南芯SC8885整合NVDC電源路徑管理和SMBus控制的同步雙向升降壓充電控制器，上方有一些焊點接腳出現變色發黑的情形(紅色方框)，推測可能是液體侵蝕後，造成偵測不到電池、無法使用電池放電、無法充電的原因，於是將該IC及鄰近已經變色發黑的焊點進行清除及補焊處理

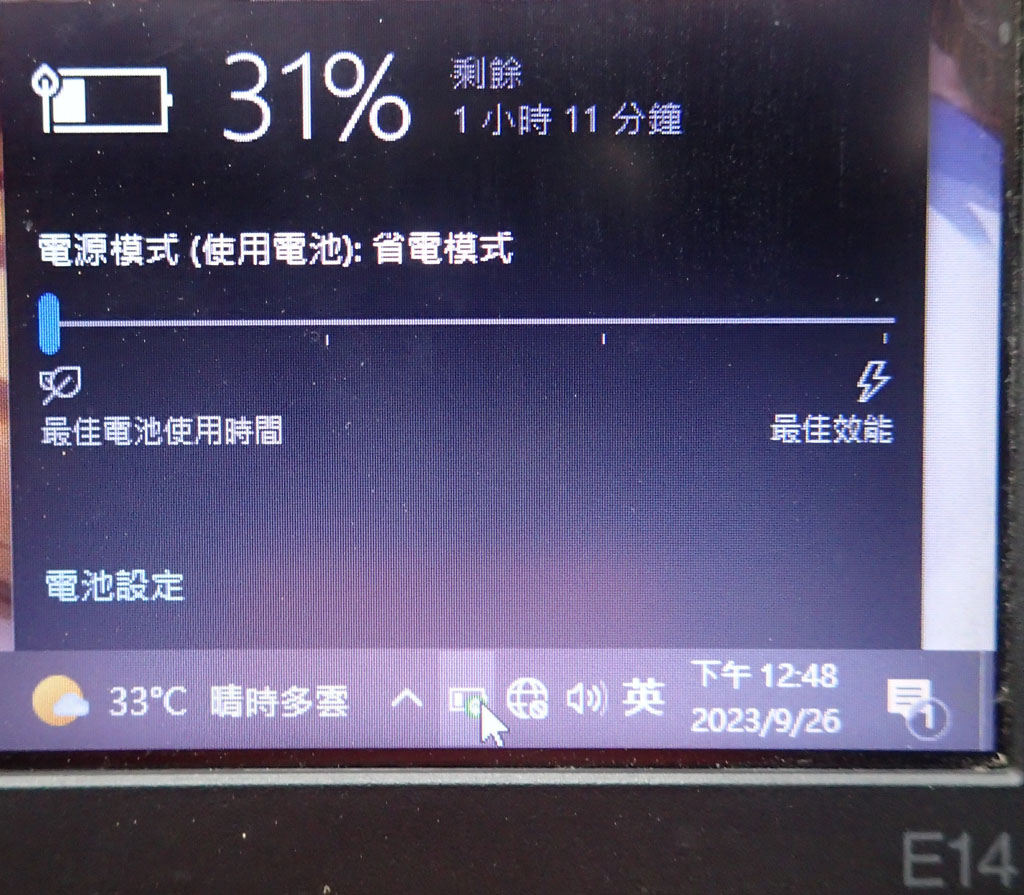

▼將IC及附近的變色發黑焊點進行處理後，暫時將螢幕及其他開機必要線路接回主機板，接上電池，插電開機，進入作業系統後已經可以偵測到電池，也可以使用電池放電及充電

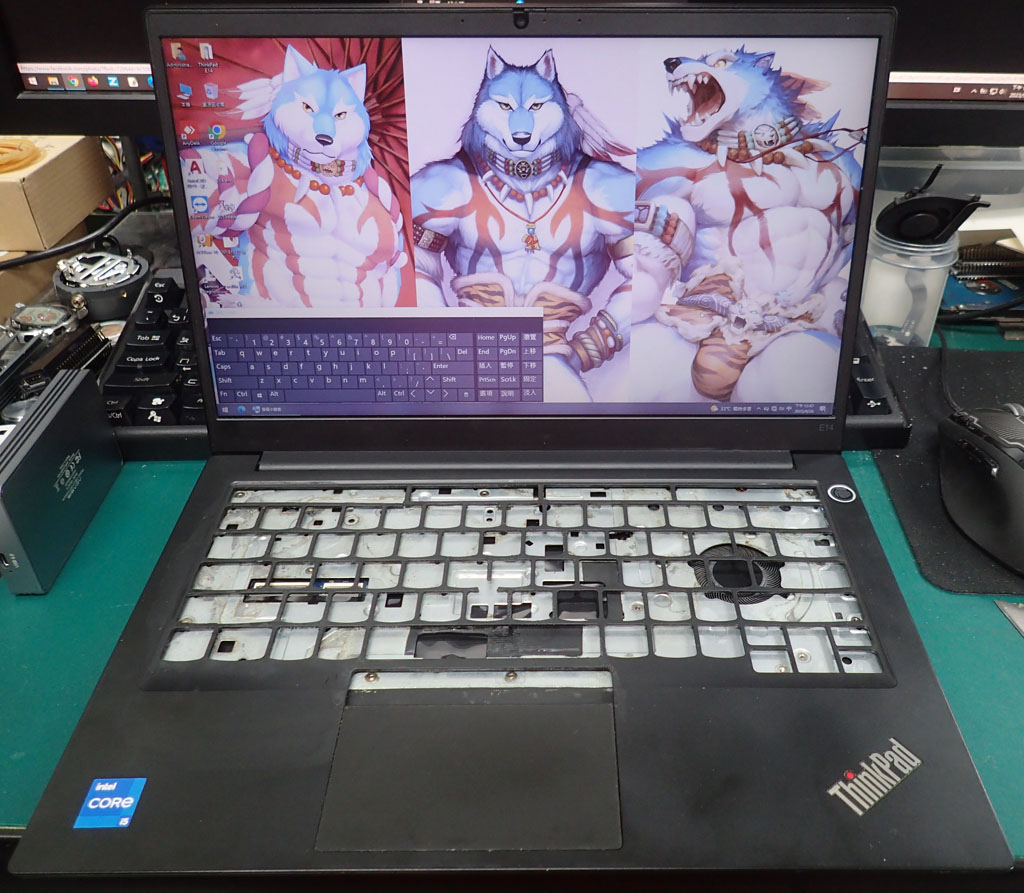

▼因為鍵盤已經受到侵蝕無法恢復，所以先將C殼金屬底板及主機板進行清潔後，把筆電組裝起來，進行完整功能測試及電池充放電測試，鍵盤部分就先用Windows的螢幕小鍵盤替代

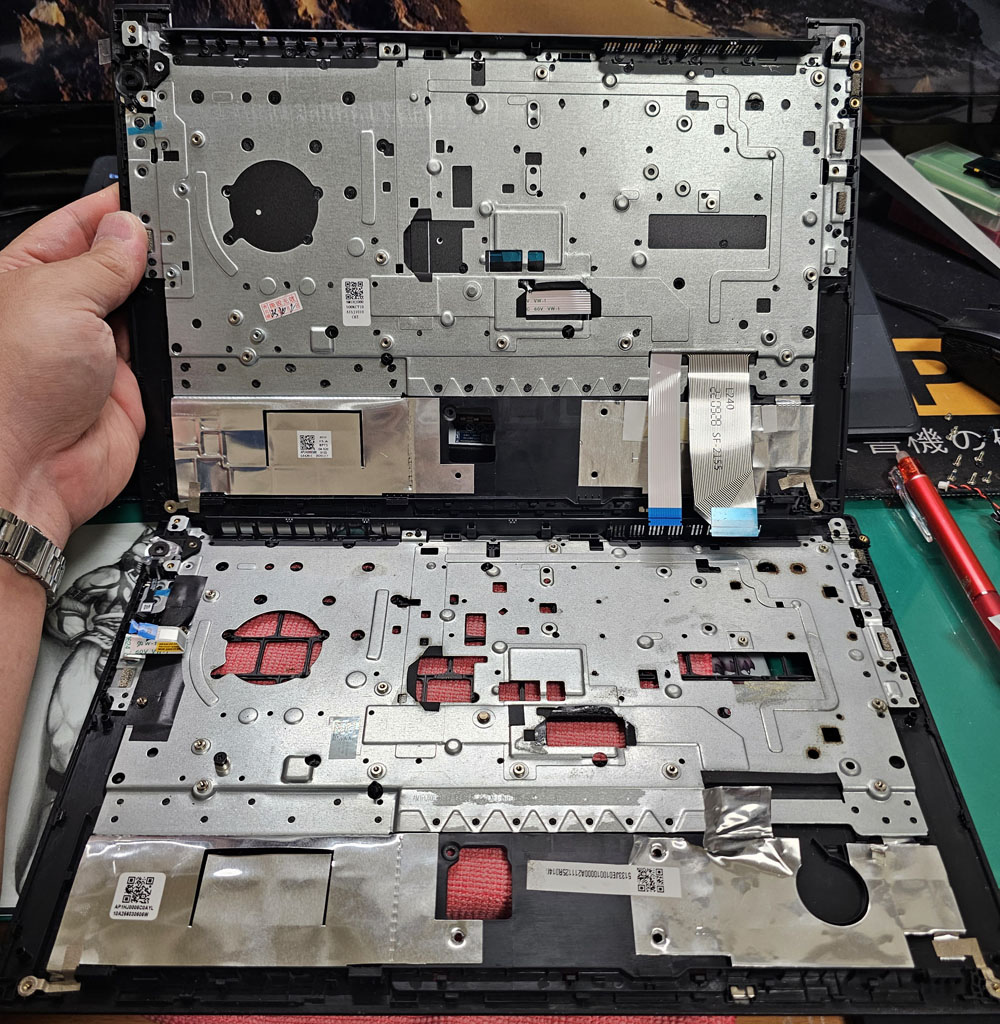

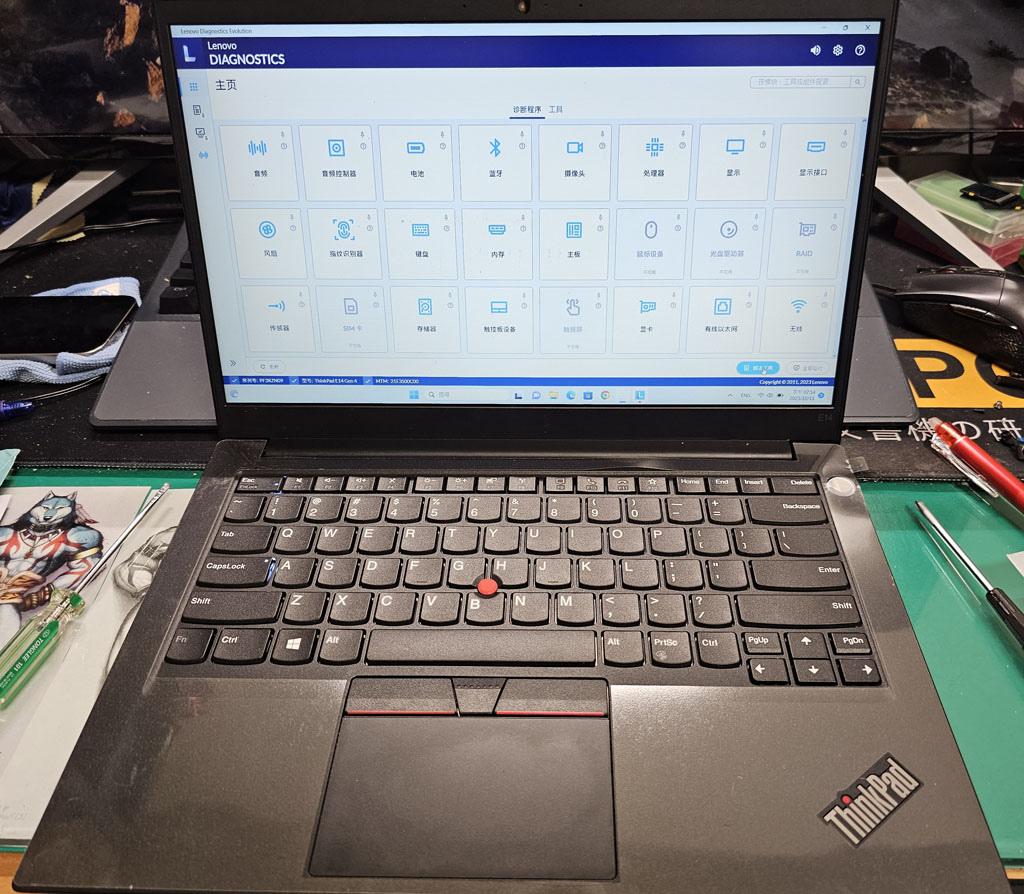

▼使用Lenovo diagnostics原廠檢測程式測試筆電所有主要元件及功能，除鍵盤及小紅點外其他測試都正常通過，因為拆裝時發現原本的C殼部分鎖點受到侵蝕而變脆斷裂，加上沒有鍵盤感覺怪怪的，於是訂購C殼鍵盤總成來換。訂購的這個C殼鍵盤總成是給ThinkPad E14 Gen2用的，安裝之前先比對一下螺絲鎖點、開孔位置是否相同(上面是訂購的，下面是原本的)

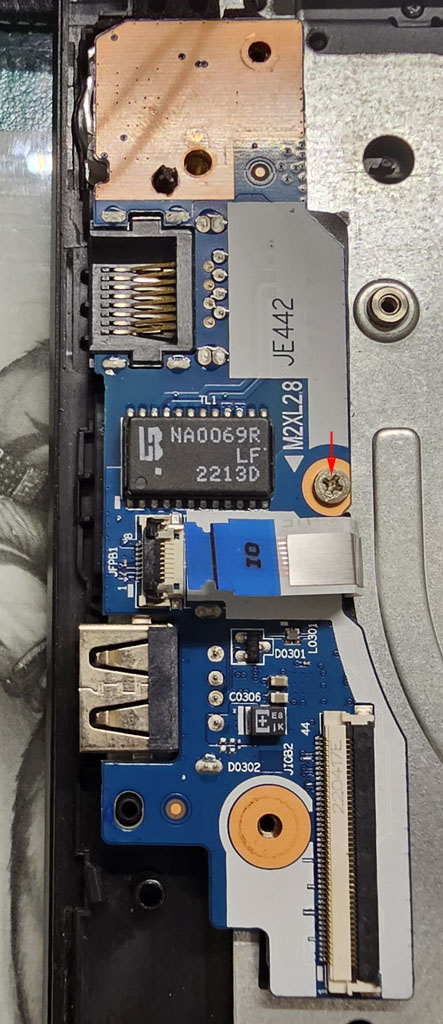

▼因為訂購的C殼鍵盤總成是使用無指紋辨識的標準電源鍵，而原本的電源鍵是有指紋辨識的，所以要進行修改。鬆開紅色箭頭固定螺絲，取下電源按鍵/指紋辨識/有線網路/USB 2.0小板

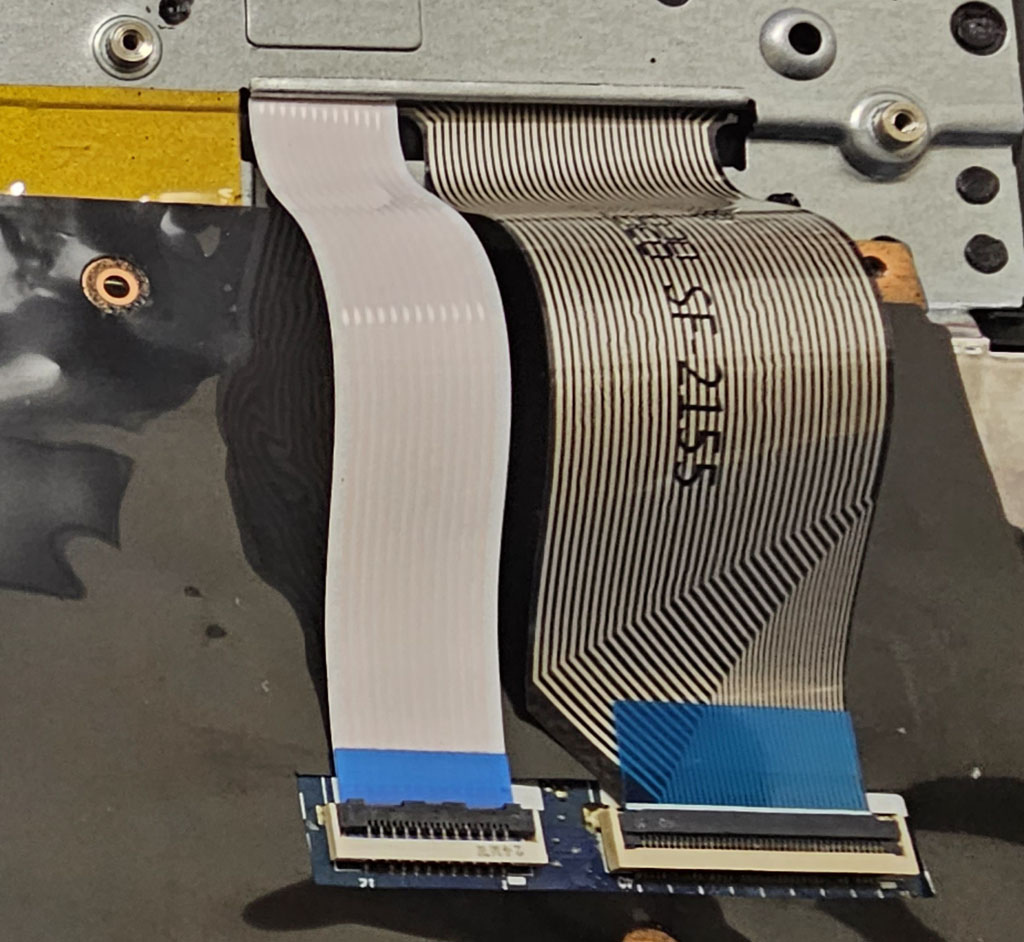

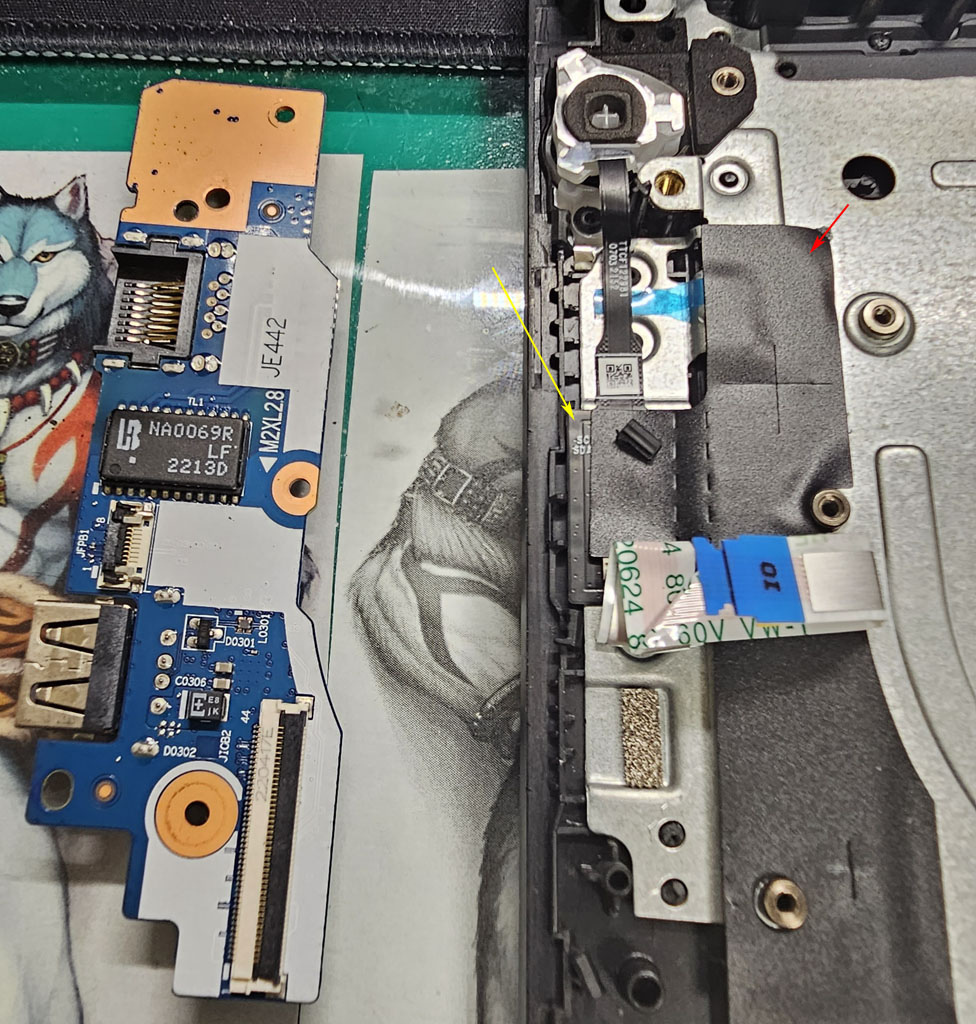

▼取下小板後，可看到底部的指紋辨識電源鍵薄膜電路板(黃色箭頭)及黑色絕緣貼紙(紅色箭頭)，這些使用雙面膠黏在支撐鍵盤的金屬底板上，將其小心取下

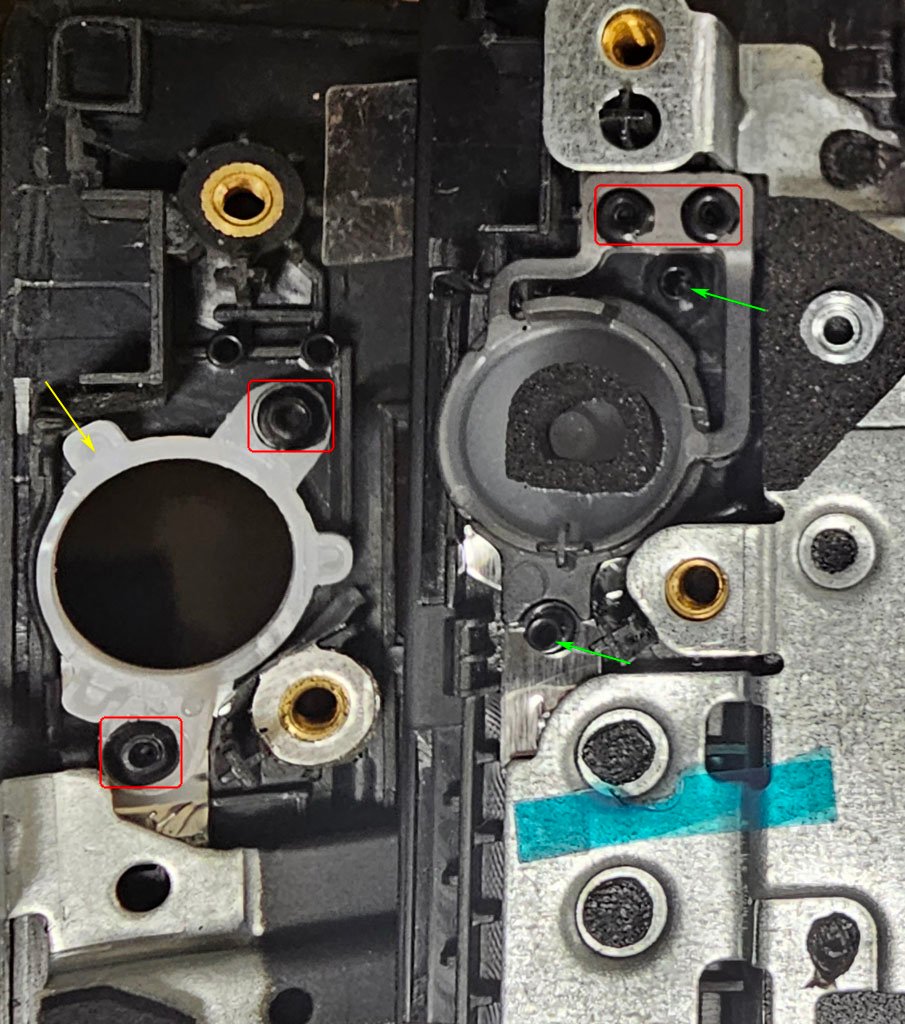

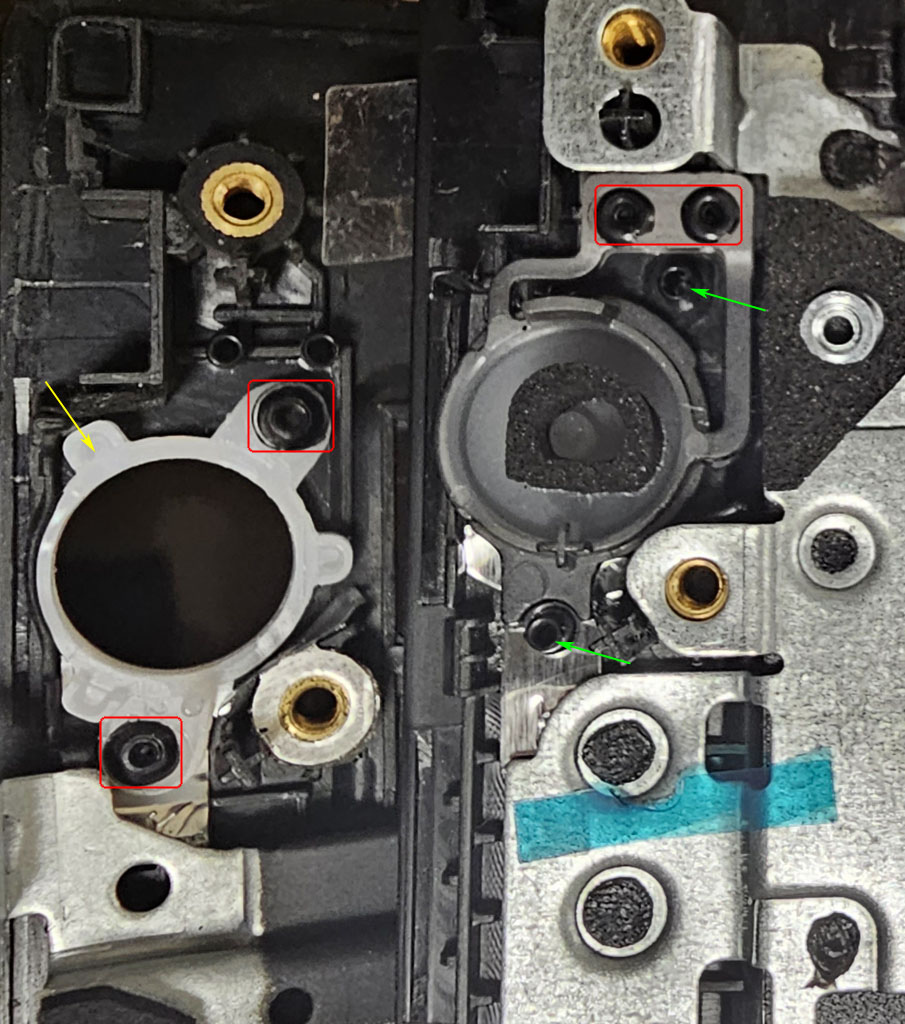

▼下圖是舊C殼的指紋辨識電源鍵(左)及新C殼的標準電源鍵(右)的孔位，先將新C殼及舊C殼的紅色箭頭固定銷頂部黑頭小心切除，取下新C殼的標準電源鍵及舊C殼的指紋辨識電源鍵外側乳白色導光框(黃色箭頭)，將白色導光框固定孔插入新C殼的固定銷(綠色箭頭)，插入後使用烙鐵將固定銷頂部稍微軟化壓平，把白色導光框固定在新C殼上。固定完成後將指紋辨識電源鍵薄膜電路板及黑色絕緣貼紙照原先的樣子貼到新C殼上
▼拆卸觸控板後方4個螺絲(紅色方框)，就可將觸控板從舊C殼正面取下
▼取下的觸控板，將其裝到新C殼上
▼依照拆卸步驟相反順序組裝回去，使用Lenovo diagnostics原廠檢測程式測試鍵盤及小紅點是否可以正常運作，原本舊C殼上12代intel Core i5的貼紙撕下會失去黏性，無法貼在新C殼上
總結：
任何液體進入筆電，都要立即進行處理，不然液體留在裡面會對內部元件產生影響，造成部分或全部功能失效，這個被化學液體侵入的案例主要造成鍵盤損壞，並對主機板上的電池充放電控制IC造成影響，所幸沒有對主機板產生更嚴重的損壞
這部筆電使用行動版12代intel Core i5處理器及內建8GB記憶體(尚有一個DIMM可擴充)，2個M.2擴充槽的其中1個已經安裝2242尺寸512GB SSD，尚有一個M.2可擴充第二個2242尺寸SSD，除了USB 2.0/USB3.2/HDMI/耳機麥克風/RJ-45有線網路外，還具備1個雷電4全功能Type-C埠，可以用來40Gbps高速資料傳輸、PD充電、外接螢幕，這次能夠將其成功修復實屬幸運，除了獲得一部性能不錯也好攜帶的筆電，未來在PD充電測試、外接顯示測試、高速線材及SSD外接盒傳輸測試上也能有所幫助，同時也要再度感謝願意慷慨提供這部筆電給在下研究的粉絲團網友
報告完畢，謝謝收看
