darkFlash MOTI機殼特色：
●正面及左側的強化玻璃交界處採用無支架設計，提供無斷層全景視野，讓內部組件一覽無遺
●左側強化玻璃側板、正面強化玻璃面板、頂部蓋板及右側板均為免工具可拆裝設計
●右側前方/頂部/電源艙頂部/後方均有安裝風扇的位置，提供最多9個120mm風扇安裝空間。右側前方預裝2個反向ARGB發光120mm風扇，後方預裝1個ARGB發光120mm風扇，風扇線路使用方便串接的設計
●頂部可安裝280/360mm一體式水冷散熱排
●頂部蓋板內建過濾網，底部通風口配置磁吸式過濾網，右側板配置高密度網狀通風口
●配置5個標準擴充槽
●前置I/O面板提供1個USB3.2 Type-A及1個USB3.2 Type-C
●底部可拆卸式固定架具備1個抽取式托盤，可安裝2個3.5吋硬碟/2.5吋SSD，未安裝時可獲得最大電源供應器安裝空間
●底板可拆卸式固定板可安裝1個2.5吋SSD
darkFlash MOTI機殼規格：
本體尺寸：455.8×235×430mm
可安裝主機板種類：ITX、Micro ATX
前置I/O埠：1個USB3.2 Type-A、1個USB3.2 Type-C、4極耳機麥克風3.5mm插孔
擴充槽：5個標準擴充槽
3.5吋儲存裝置安裝空間：2個
2.5吋儲存裝置安裝空間：3個(2個與3.5吋共用)
右側前方風扇安裝空間：2個120mm(預裝2個反向ARGB發光120mm風扇)
頂部風扇安裝空間：3個120mm或2個140mm
電源艙頂部風扇安裝空間：3個120mm或2個140mm
後方風扇安裝空間：1個120/140mm(預裝1個ARGB發光120mm風扇)
過濾網：頂部、底部
頂部可安裝水冷排尺寸：280/360mm
可安裝CPU散熱器高度：最大170mm
可安裝顯示卡尺寸：長度最大390mm
▼此面外箱有商標、產品名稱、外觀單線圖、標語
▼此面外箱有外觀單線圖、商標、產品名稱、特色圖示、標語
▼外箱側面有商標、提把開口、產品規格、原廠網址
▼外箱另一側面有產品名稱、顏色標示、條碼、運輸注意圖示、認證標誌、產地
▼外箱頂部有商標、強化玻璃小心輕放注意標誌、QR碼連結、原廠網址、標語
▼出貨時會在左側強化玻璃的保護膜貼上側板開啟方式及玻璃易碎注意貼紙

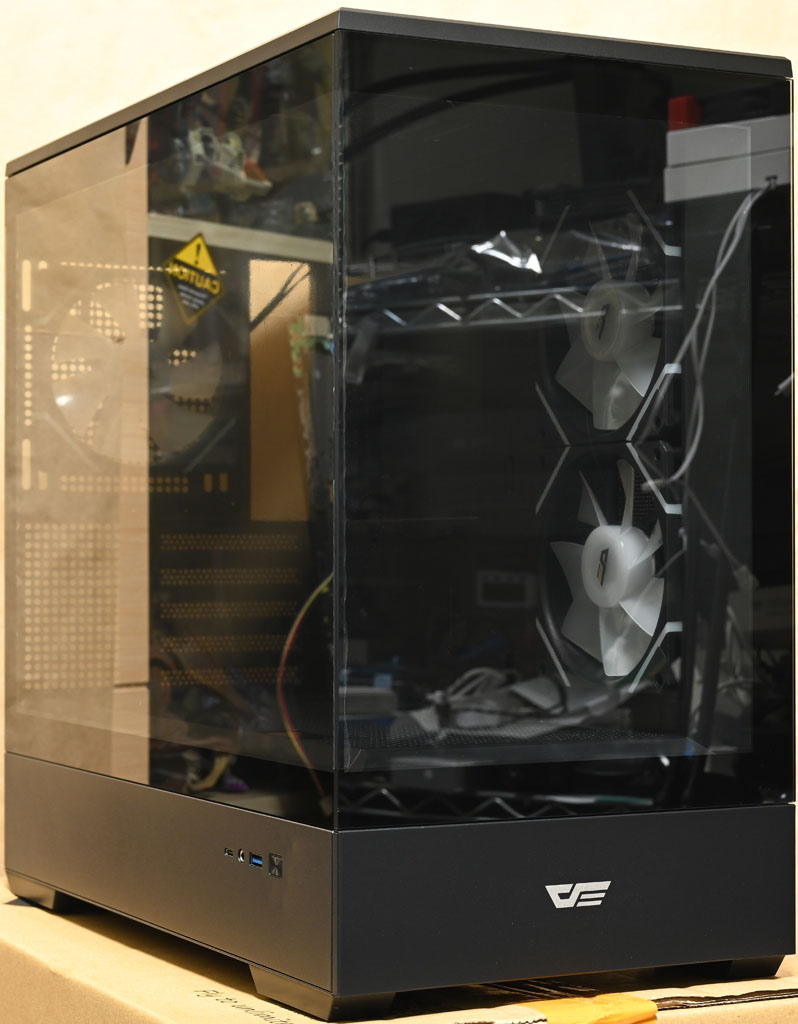

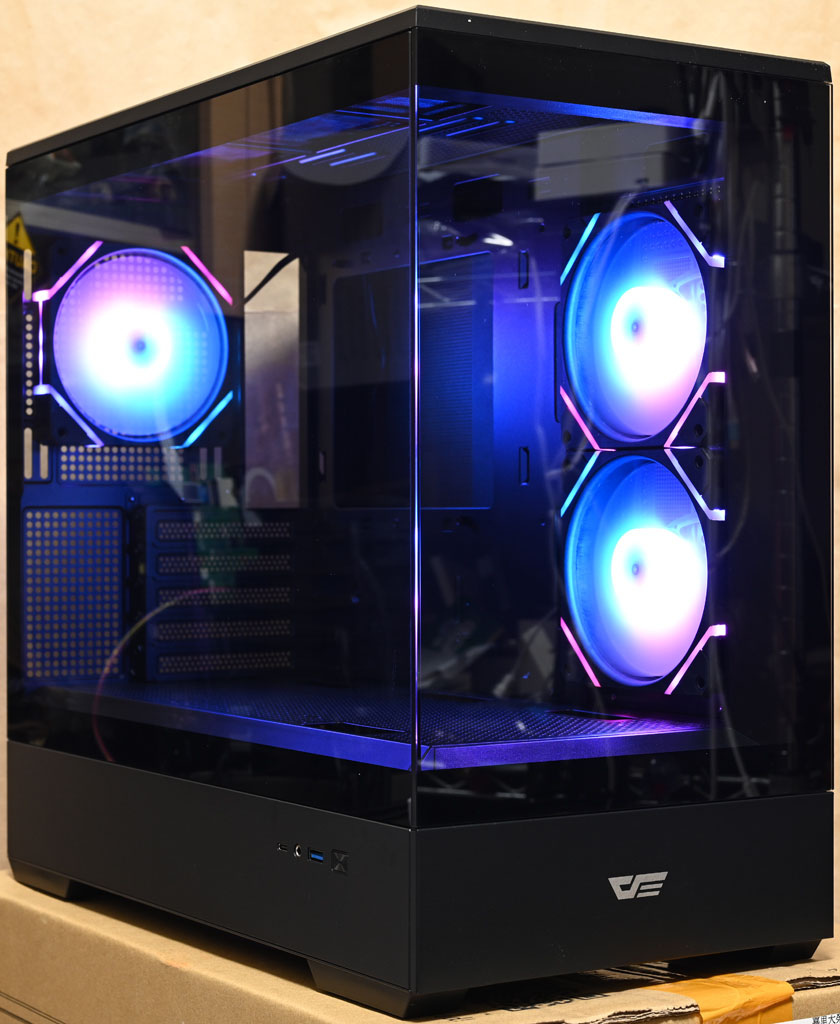

▼機殼正面和左側強化玻璃的交界處採用無支架設計

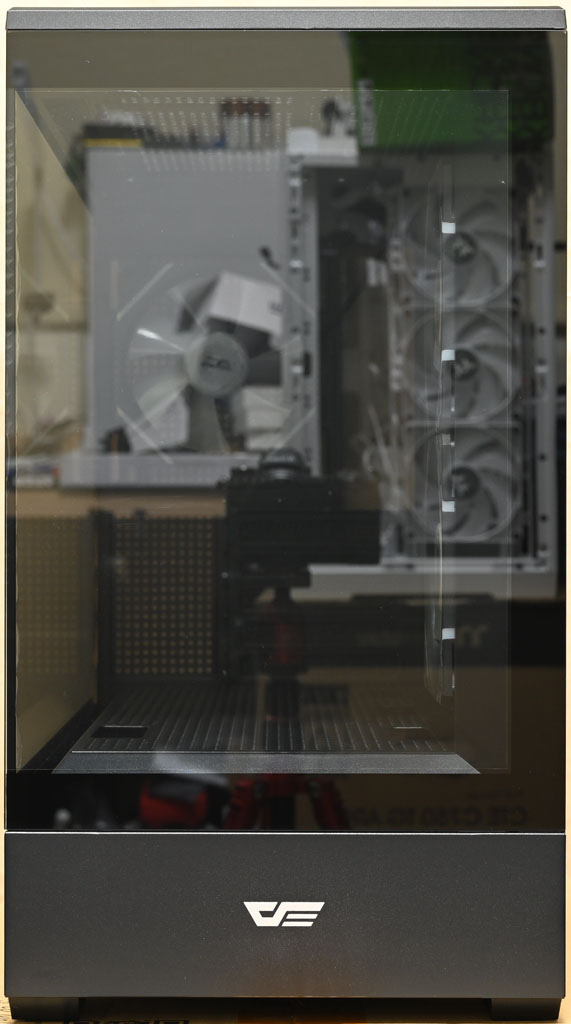

▼正面配置強化玻璃，最下方機殼處印上商標

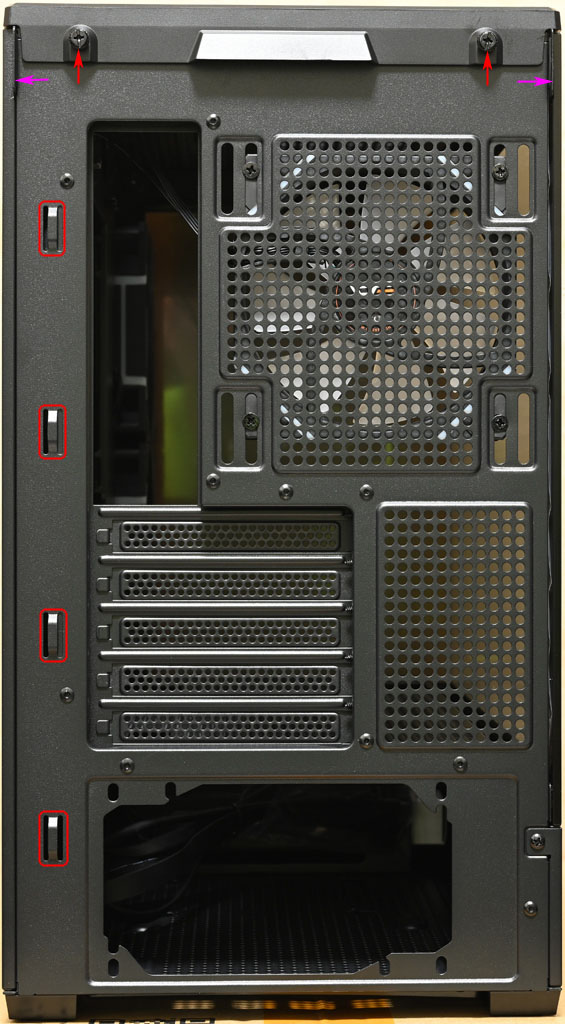

▼機殼後方，最上面有打開左/右側板的凸出把手(紫色箭頭)及固定頂部蓋板的手轉螺絲(紅色箭頭)，右上方通風口可裝1個120/140mm風扇。下方電源供應器安裝位置提供2種安裝方向孔位，靠近I/O擋板、擴充槽及電源附近有4個整線固定支架(紅框)
▼頂部蓋板配置網狀通風口，鬆開後方手轉螺絲即可往後移動並取下
▼頂部蓋板網狀通風口內側配置不可拆卸的過濾網
▼機殼頂部風扇/水冷排安裝位置的長條形固定孔可安裝3個120mm或2個140mm風扇，水冷排可裝到280/360mm。右側配置網狀通風口

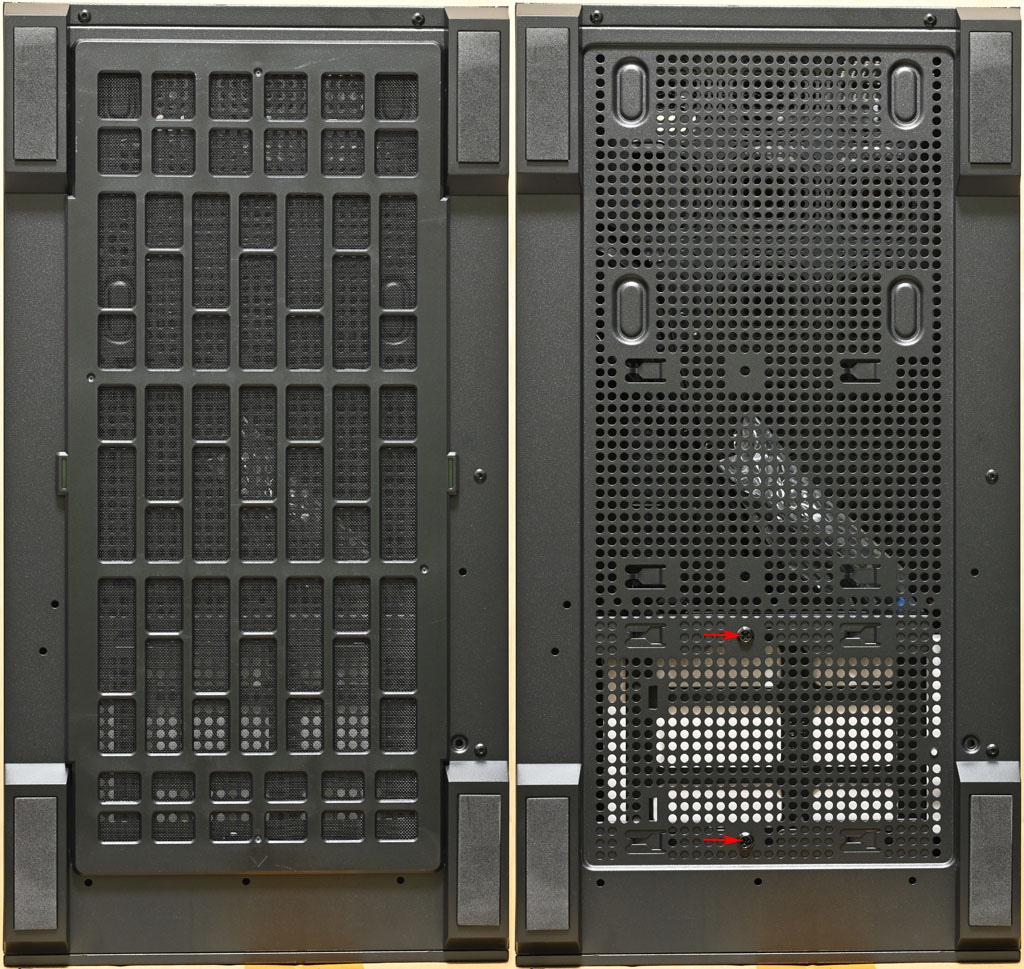

▼機殼底部方形腳座有防滑墊，底部通風口配置磁吸式過濾網，紅色箭頭為底部固定架的螺絲

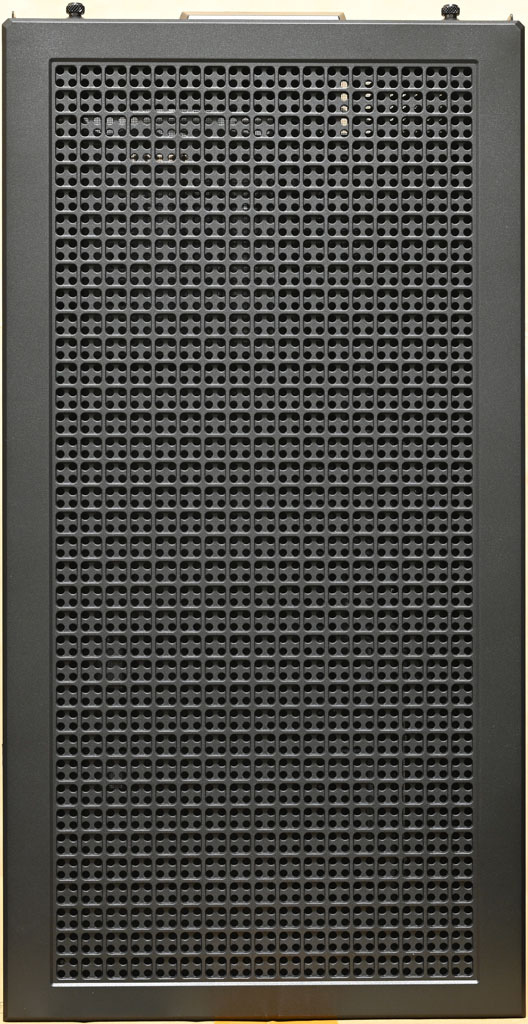

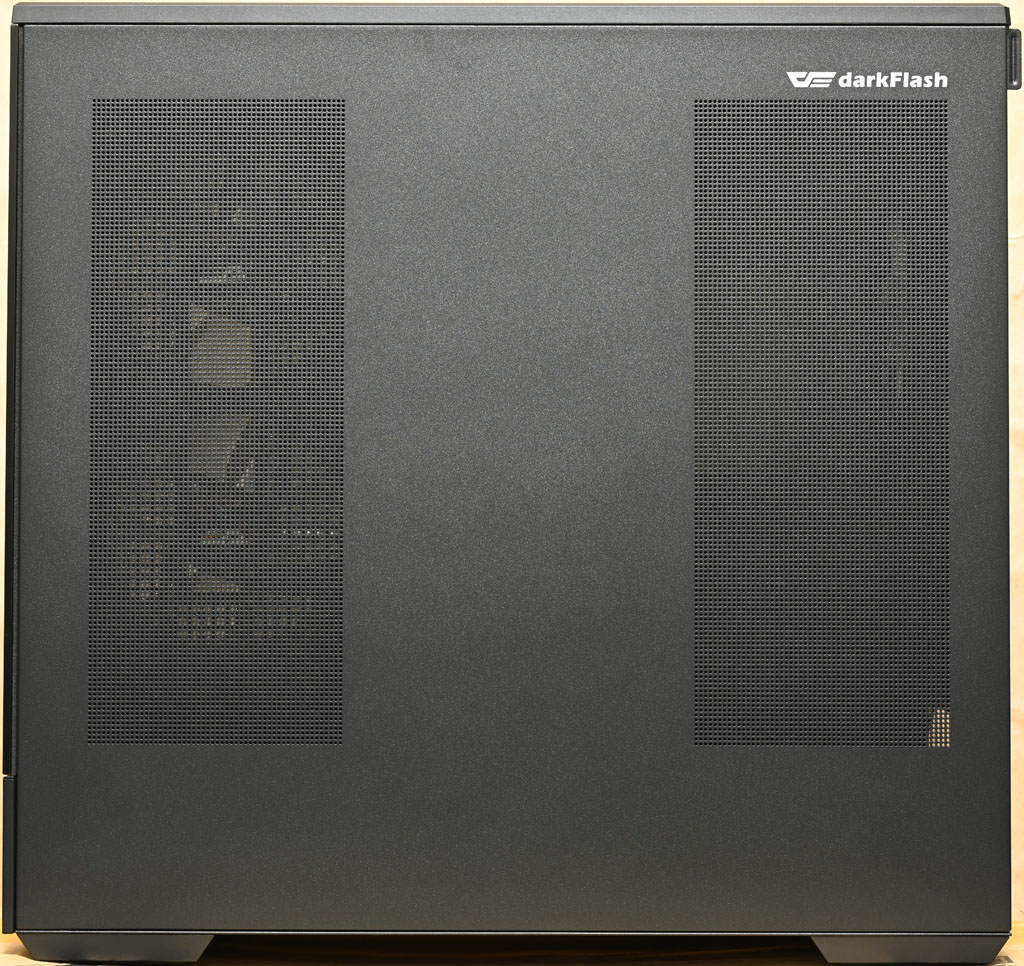

▼右側板的右上有商標，配置高密度網狀通風口，採卡榫固定，拆卸免用工具，從機殼後方頂部側板凸出把手施力往外拉開(注意扳開角度不可過大)，待上方球狀卡榫全部鬆脫後，將側板往上提，使下方插入卡榫脫離固定槽

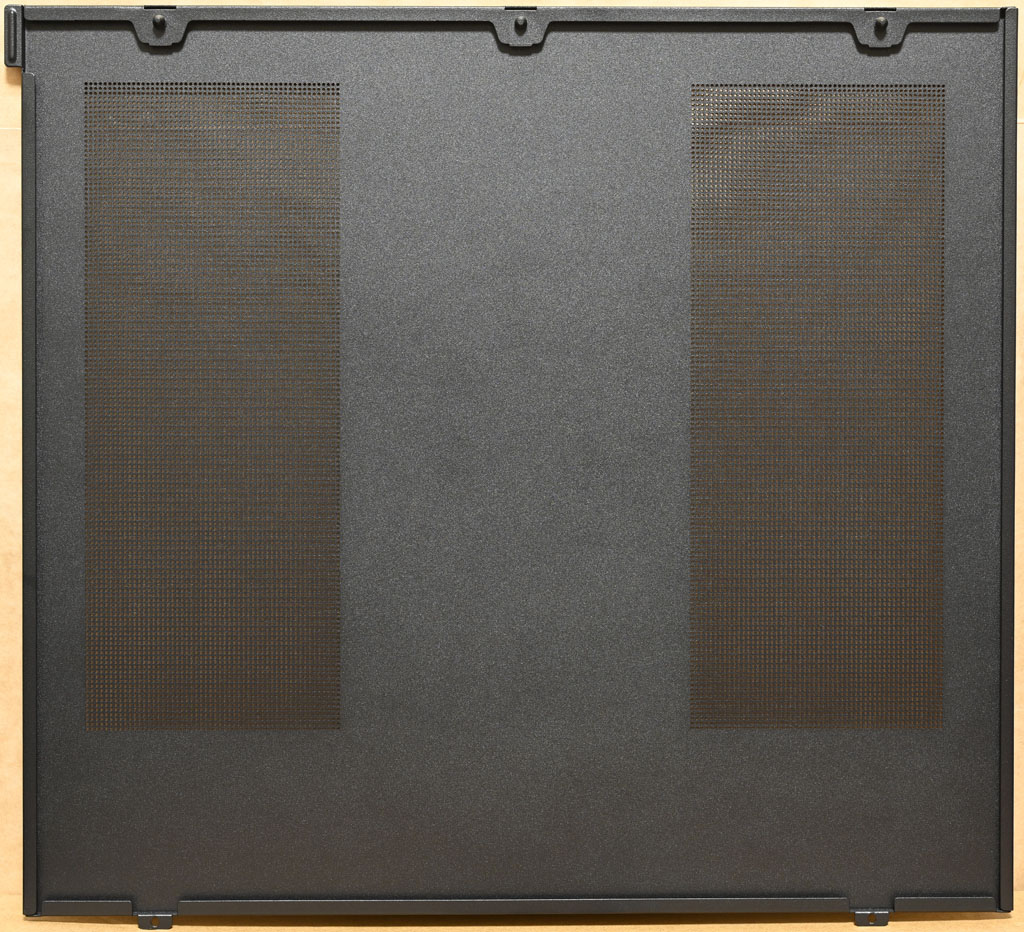

▼右側板內側沒有配置其他濾網，上方有3個固定用球狀卡榫，下方有2個插入卡榫

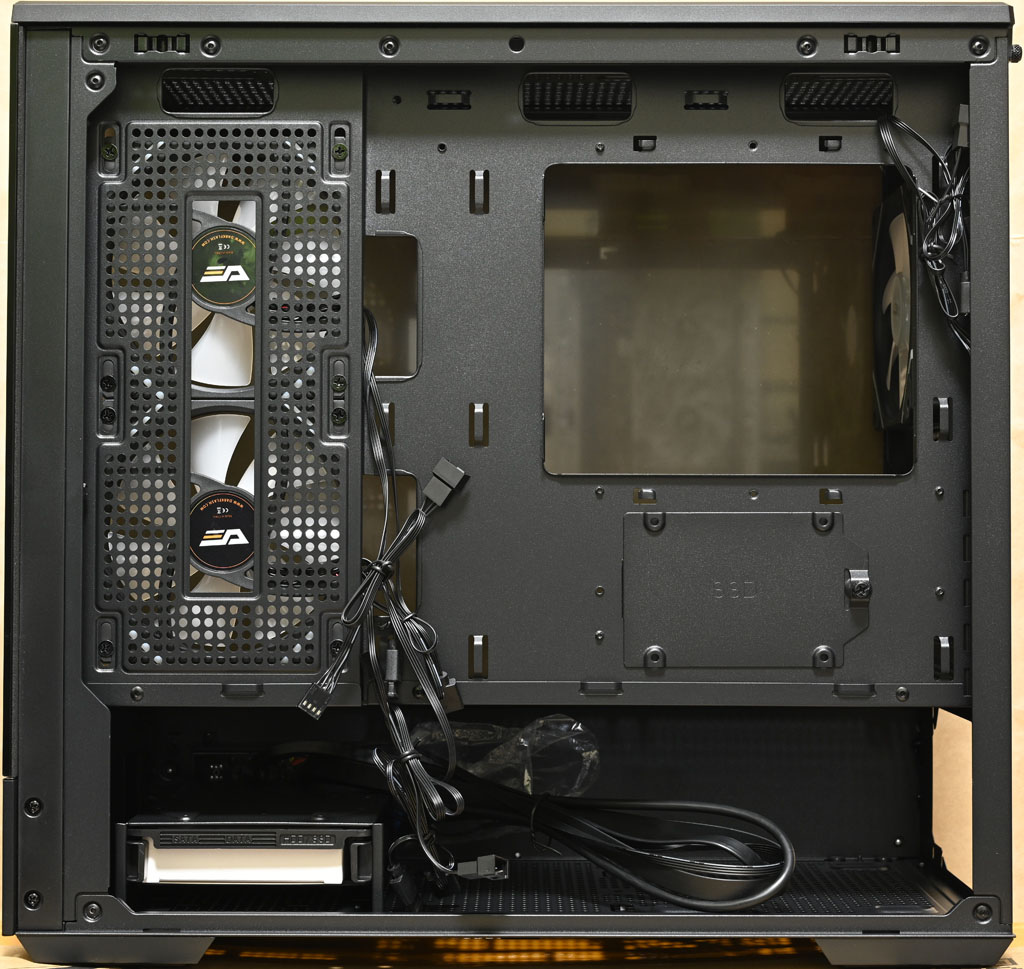

▼右側板開啟後的內部圖，裝配件的紙盒放在下方固定架的抽取式托盤內
▼隨附印上商標的零件整理盒及說明書

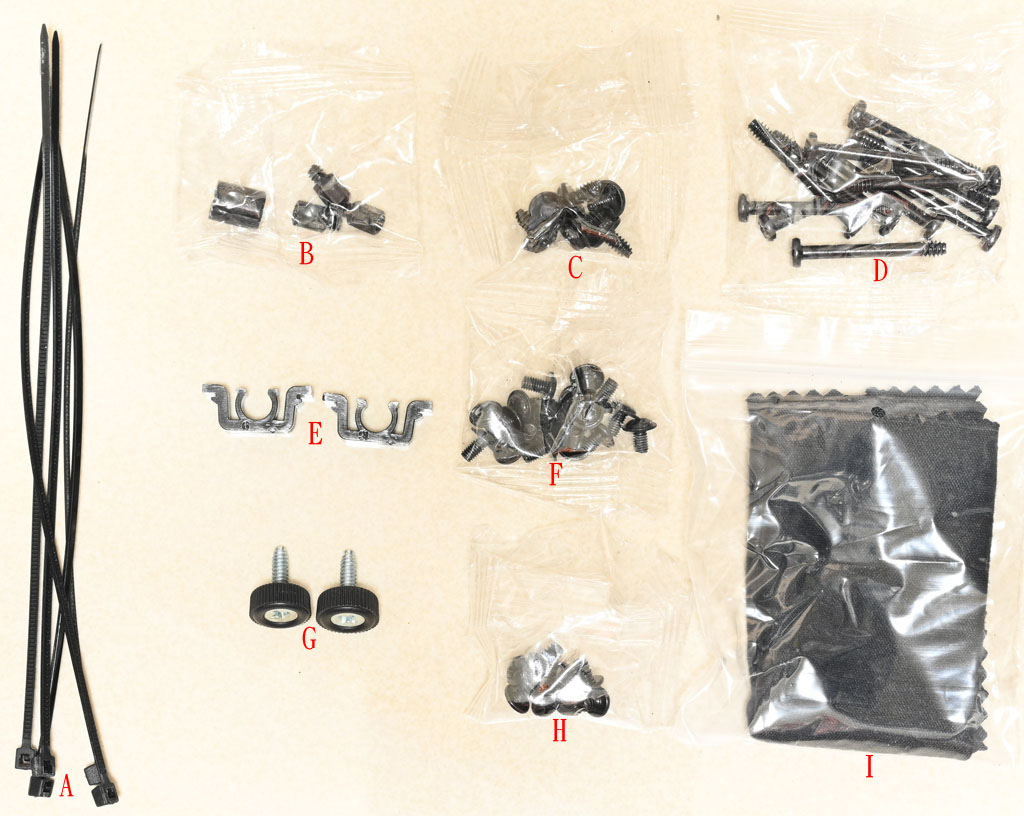

▼零件整理盒內有塑膠束帶(A)、主機板銅柱/套筒工具(B)、電源/介面卡螺絲(C)、風扇固定長螺絲(D)、備用球狀卡榫卡扣(E)、主機板銅柱/2.5吋螺絲(F)、手轉螺絲(G)、3.5吋螺絲(H)、擦拭布(I)

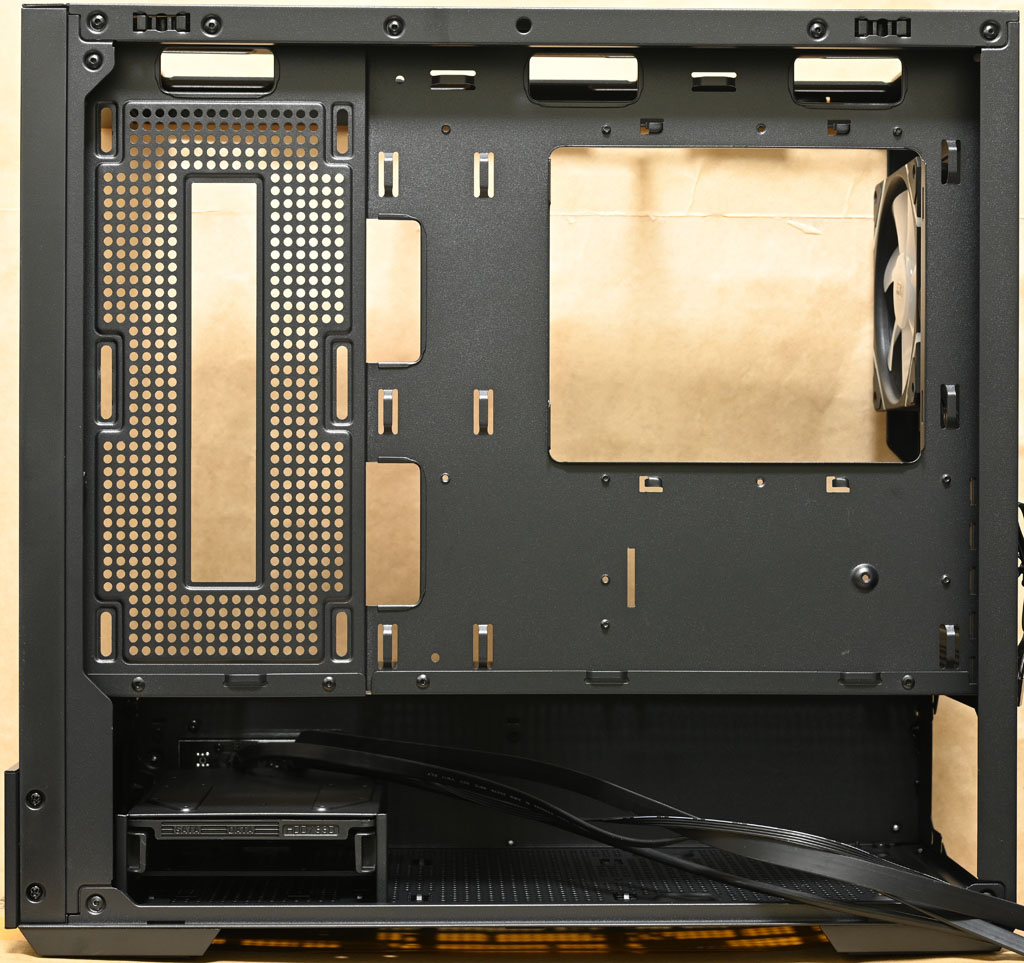

▼機殼右側配置如下圖所示

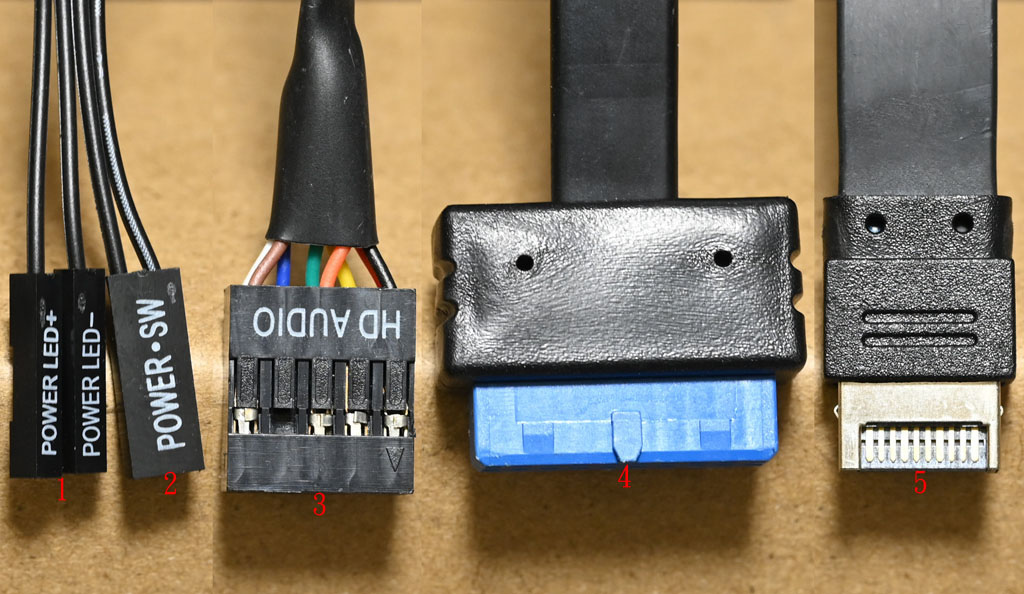

▼機殼連接線組，1為電源指示燈接頭，2為電源開關接頭，3為耳機麥克風插座接頭，4為USB3.2 Type-A 19pin接頭，5為USB3.2 Type-C 20pin接頭

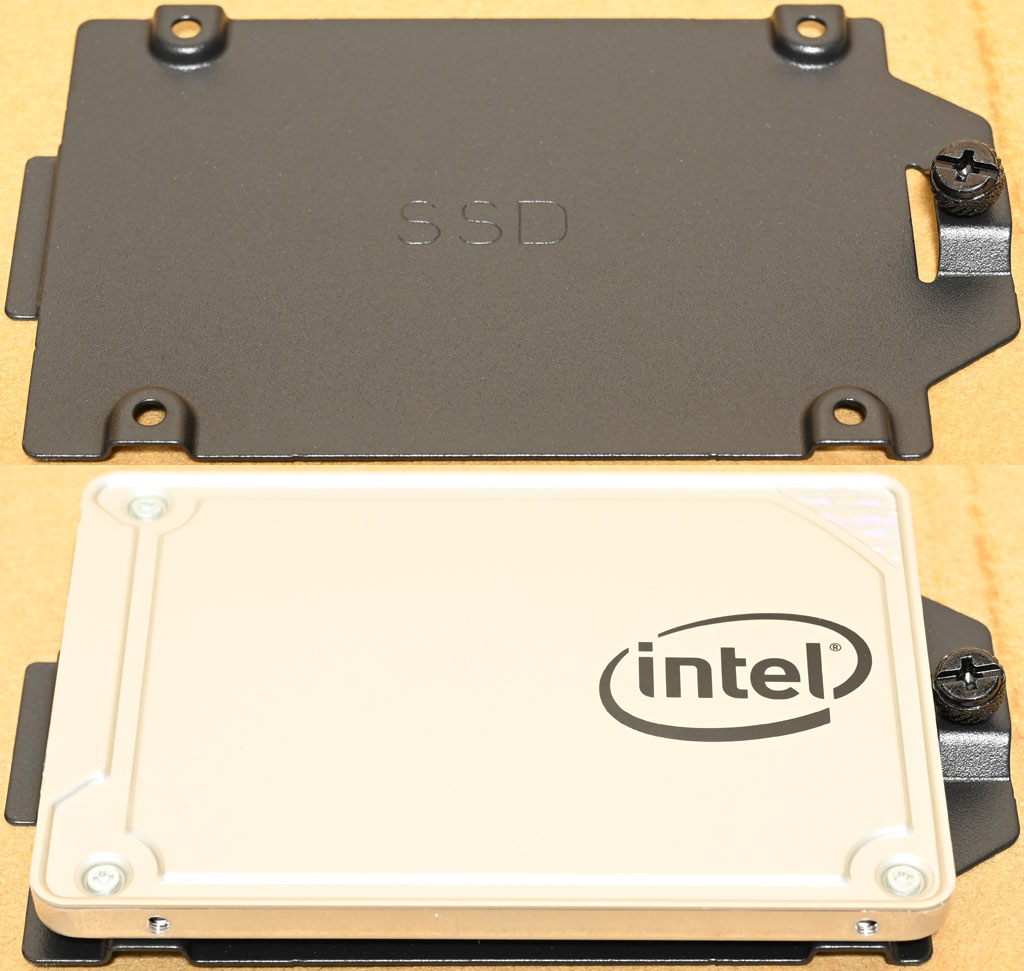

▼底板背面的可拆卸式2.5吋固定板使用手轉螺絲固定，可安裝1個2.5吋SSD

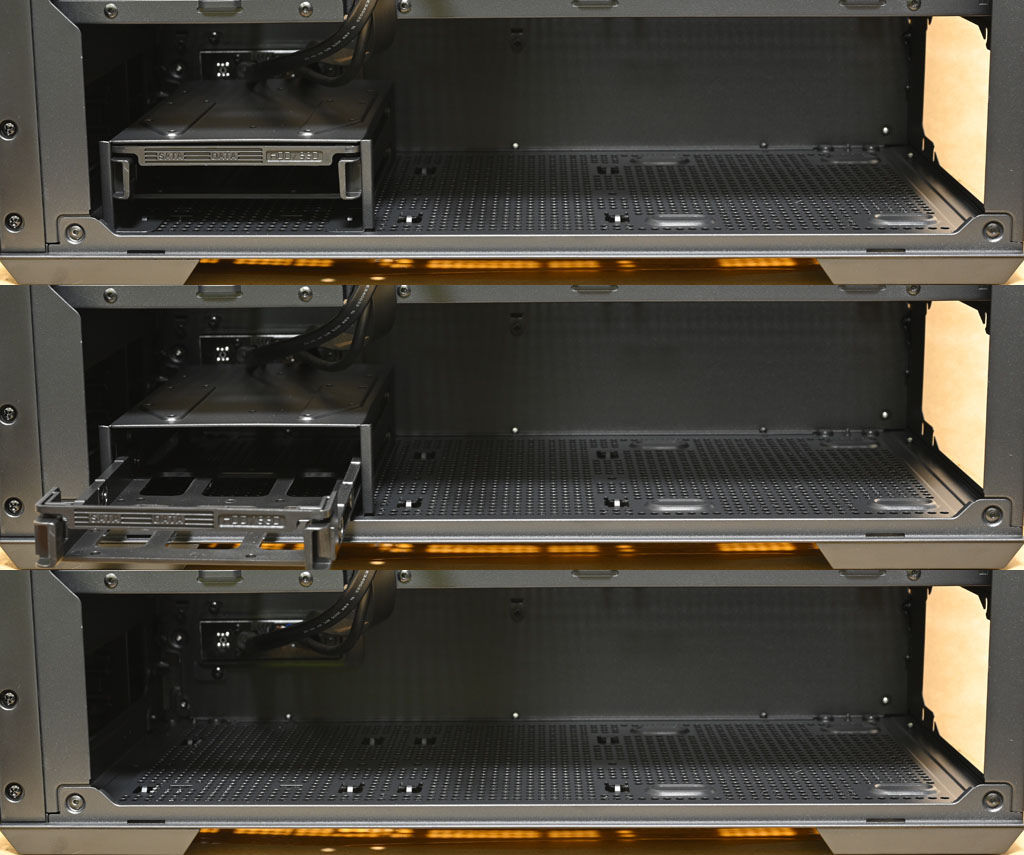

▼底部固定架取下底部螺絲後即可拆卸，不安裝時可得到最大電源供應器安裝空間，具備1個抽取式托盤

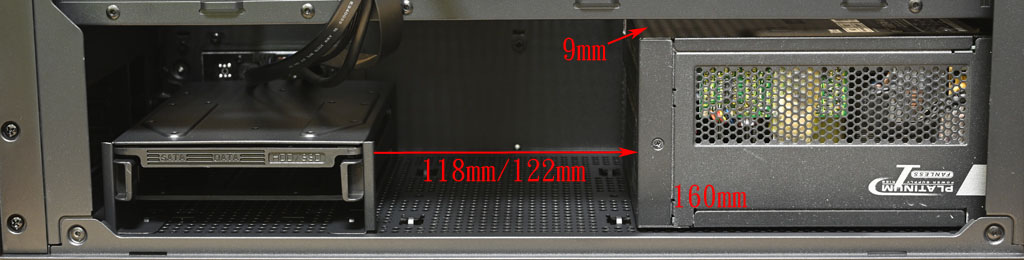

▼安裝長度160mm的電源供應器後，固定架右側與電源供應器左側距離118mm(固定架開口邊緣)/122mm(固定架側面)，電源供應器頂部與電源艙頂部距離9mm

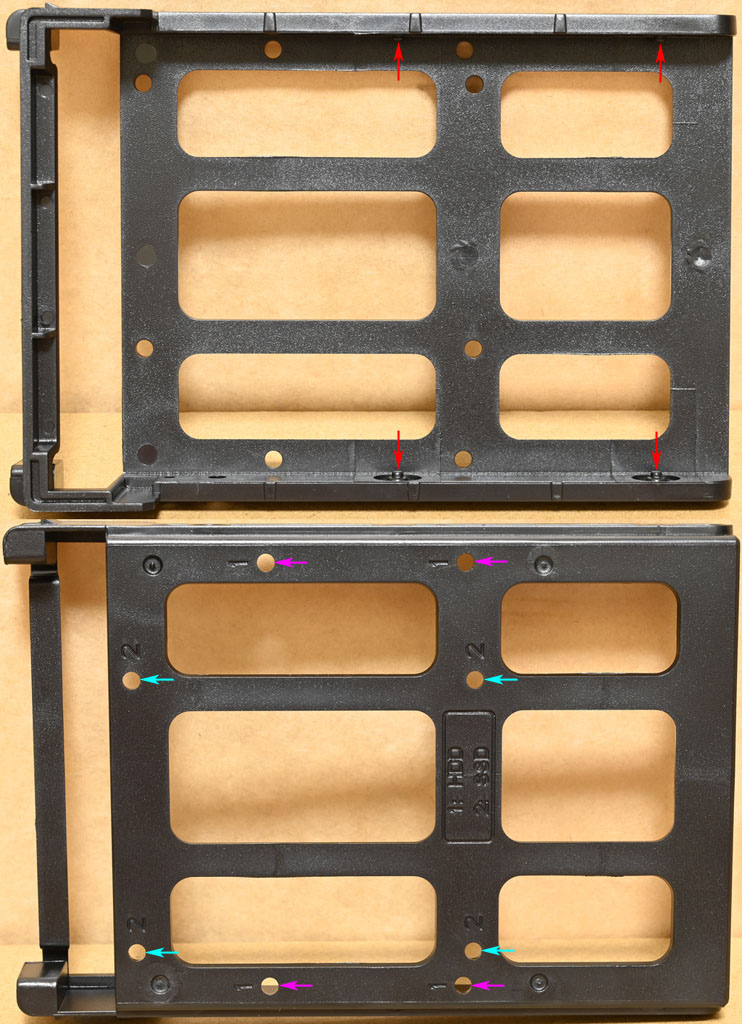

▼抽取式托盤兩側卡榫(紅色箭頭)可以免用螺絲固定3.5吋硬碟，並配置備用3.5吋硬碟(紫色箭頭)及2.5吋SSD(水藍色箭頭)固定孔

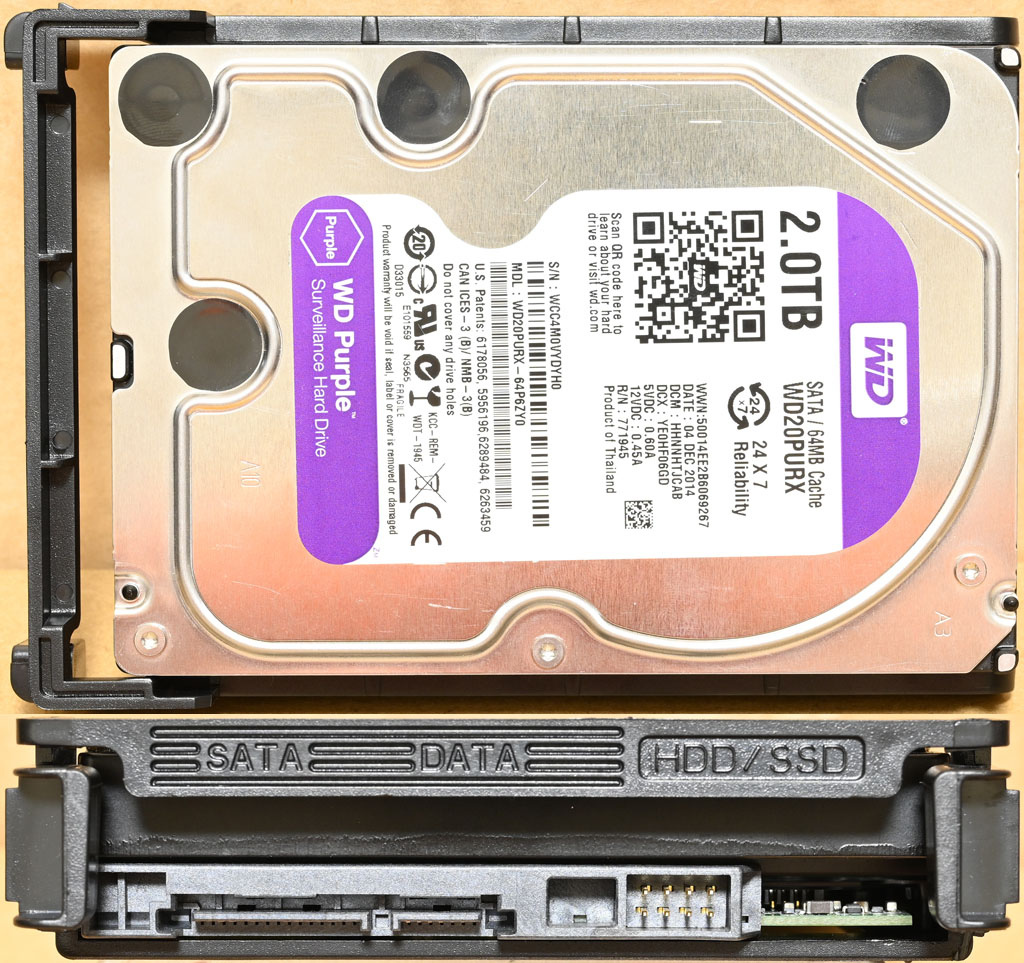

▼抽取式托盤安裝3.5吋硬碟及連接埠處空間示意圖

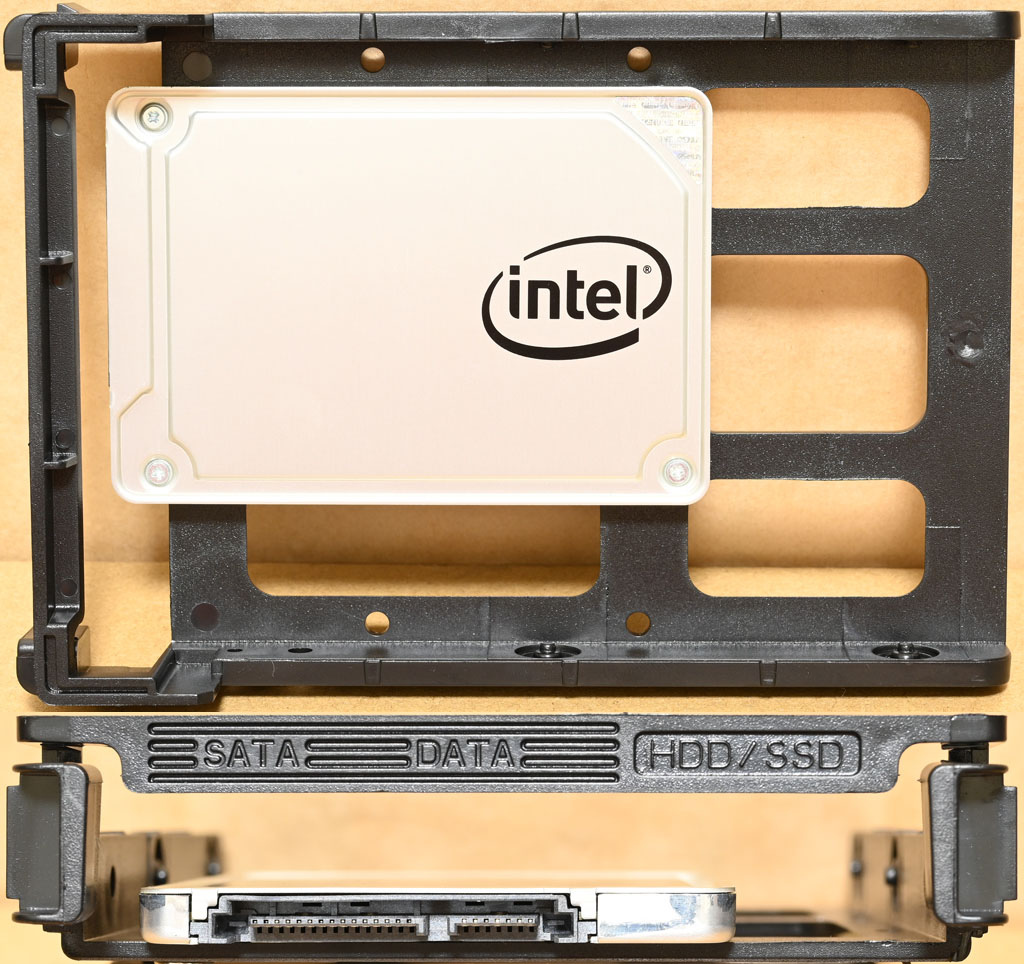

▼抽取式托盤安裝2.5吋SSD及連接埠處空間示意圖

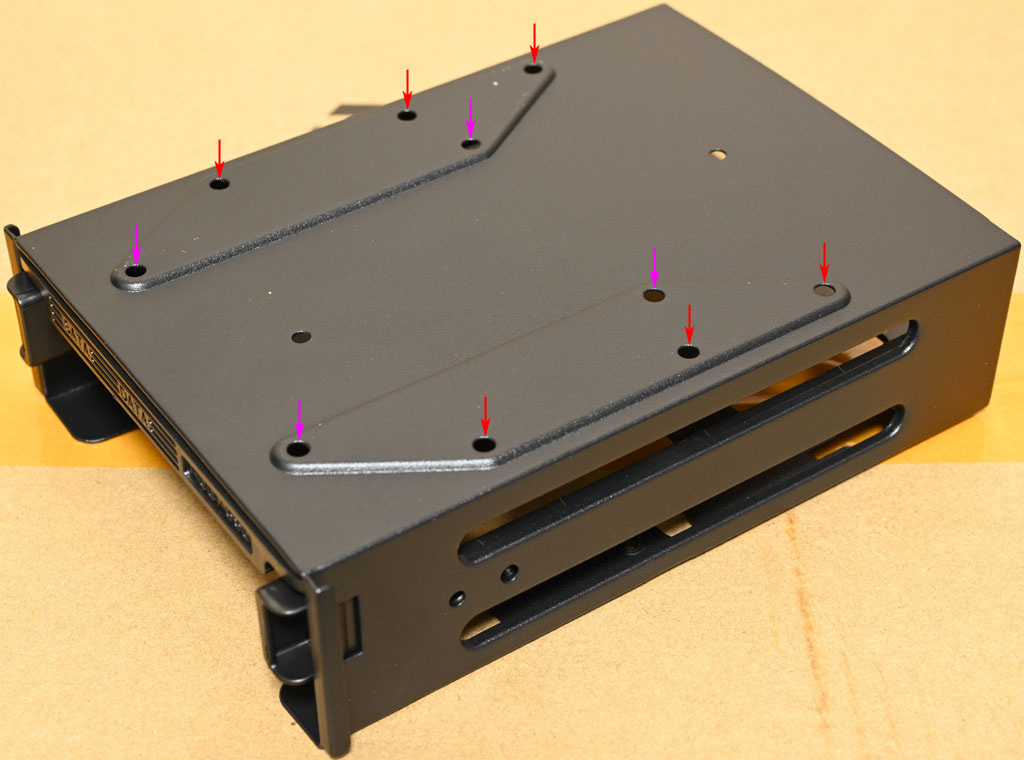

▼固定架頂部有3.5吋硬碟(紅色箭頭)及2.5吋SSD(紫色箭頭)固定孔

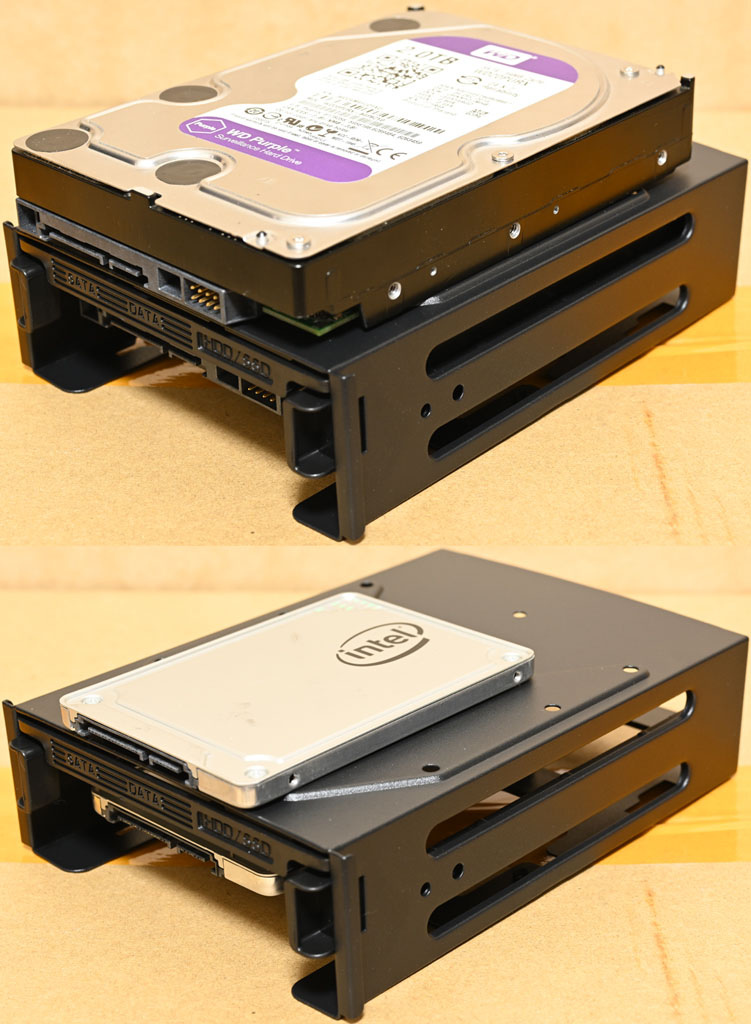

▼固定架頂部安裝3.5吋硬碟(上)或2.5吋SSD(下)示意圖

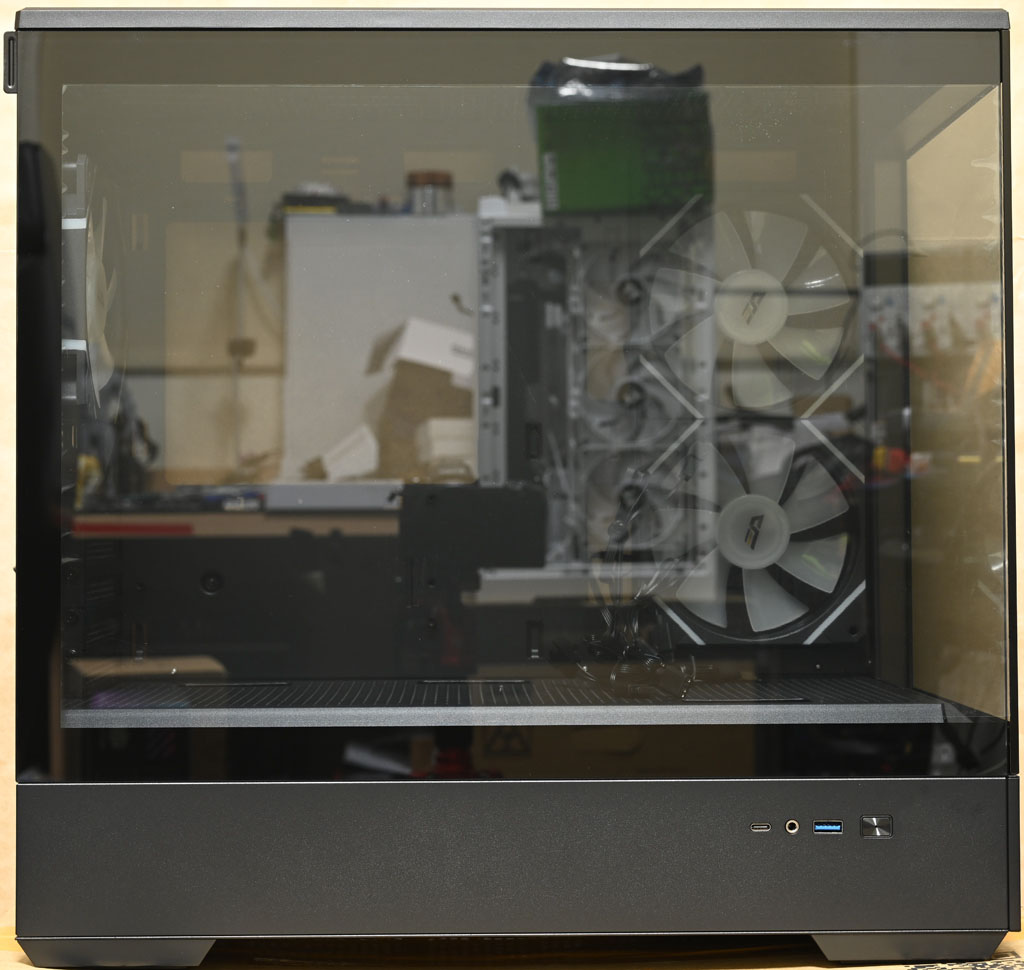

▼左側配置強化玻璃側板，採卡榫固定，拆卸免用工具，從機殼後方頂部側板凸出把手施力往外拉開(注意扳開角度不可過大)，待上方球狀卡榫全部鬆脫後，將側板往上提，使下方插入卡榫脫離固定槽

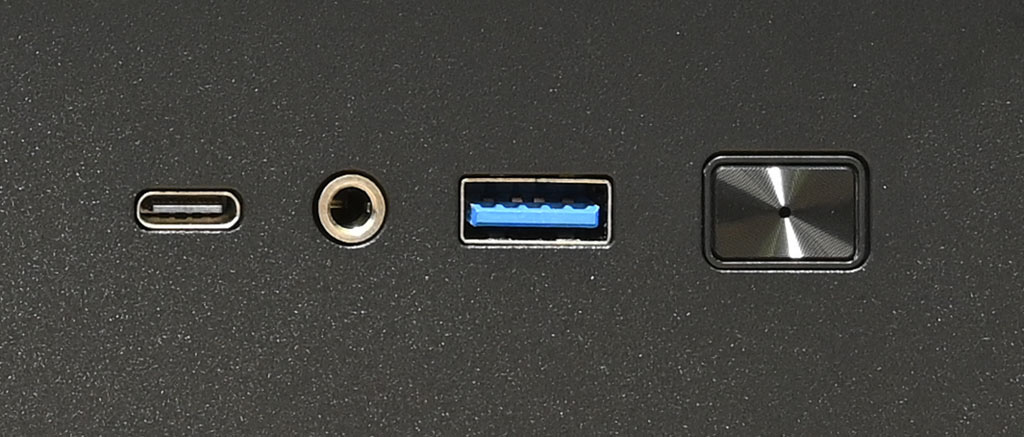

▼位於機殼左側右下方的橫置式I/O埠、按鈕與指示燈，由左至右分別是1個USB3.2 Type-C、4極耳機麥克風3.5mm插座、1個USB3.2 Type-A、長方形電源按鈕/電源指示燈(中央圓孔)。未配置硬碟指示燈及重置按鈕

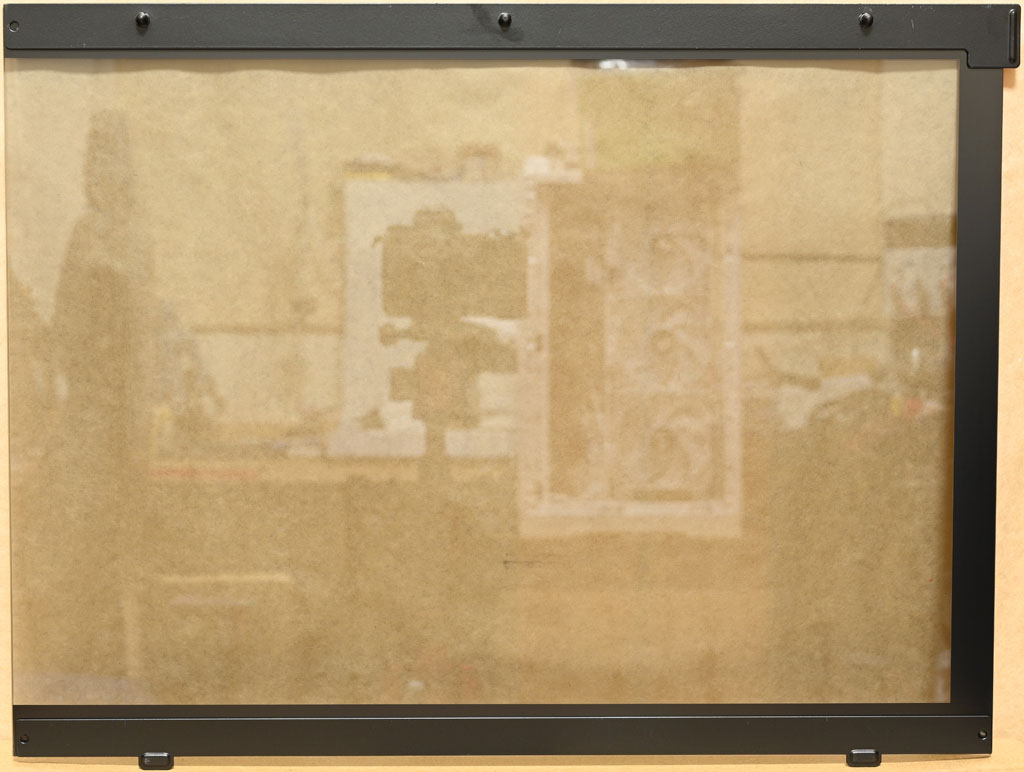

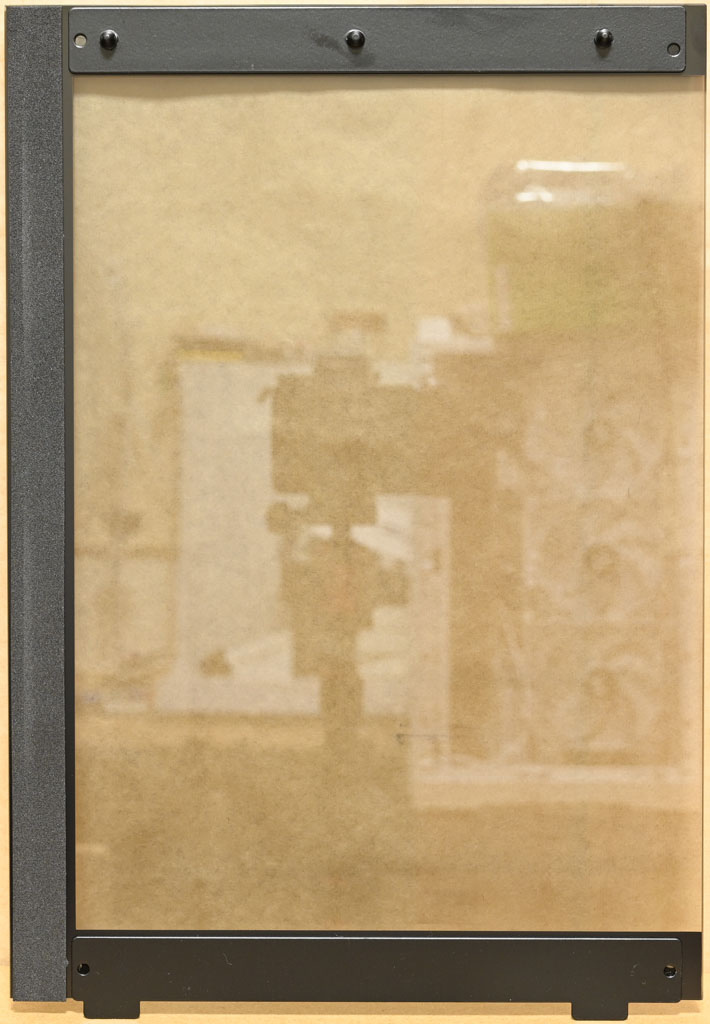

▼強化玻璃側板背面上/下邊緣有金屬條，上方金屬條有3個固定用球狀卡榫，下方金屬條有2個插入卡榫

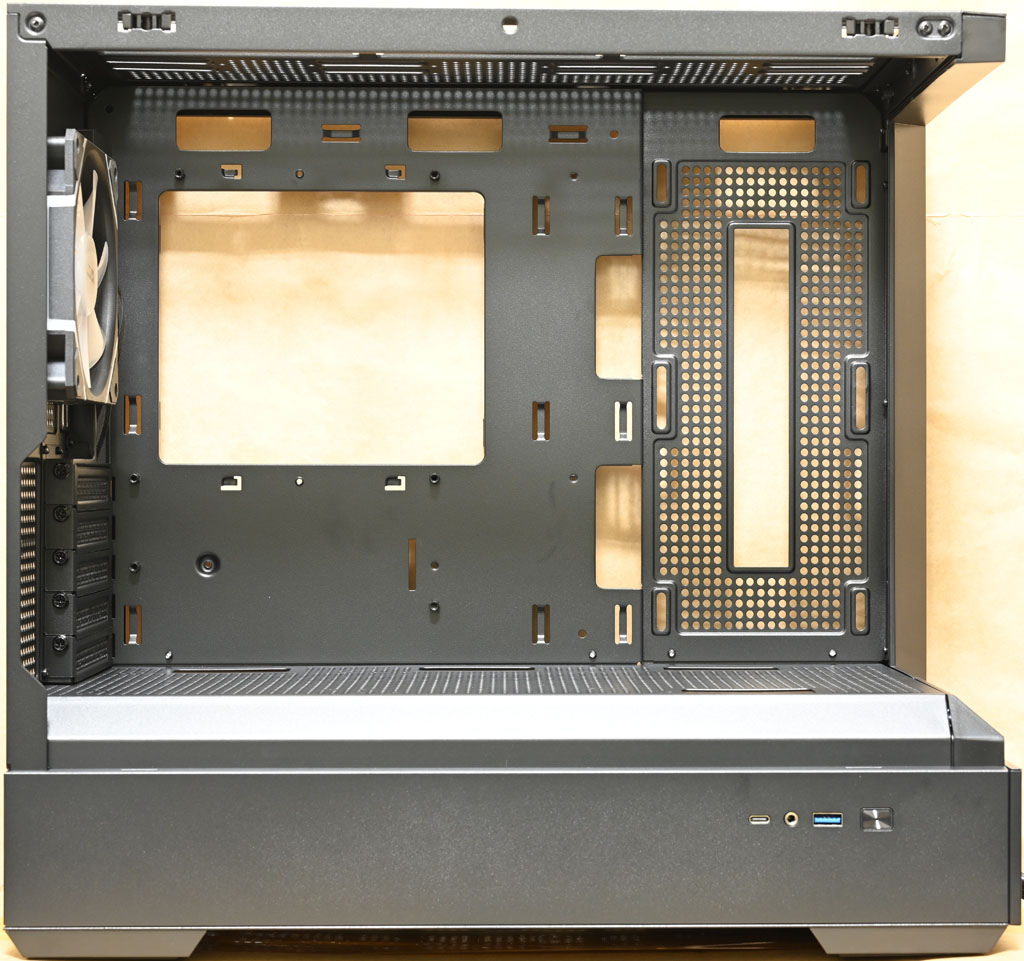

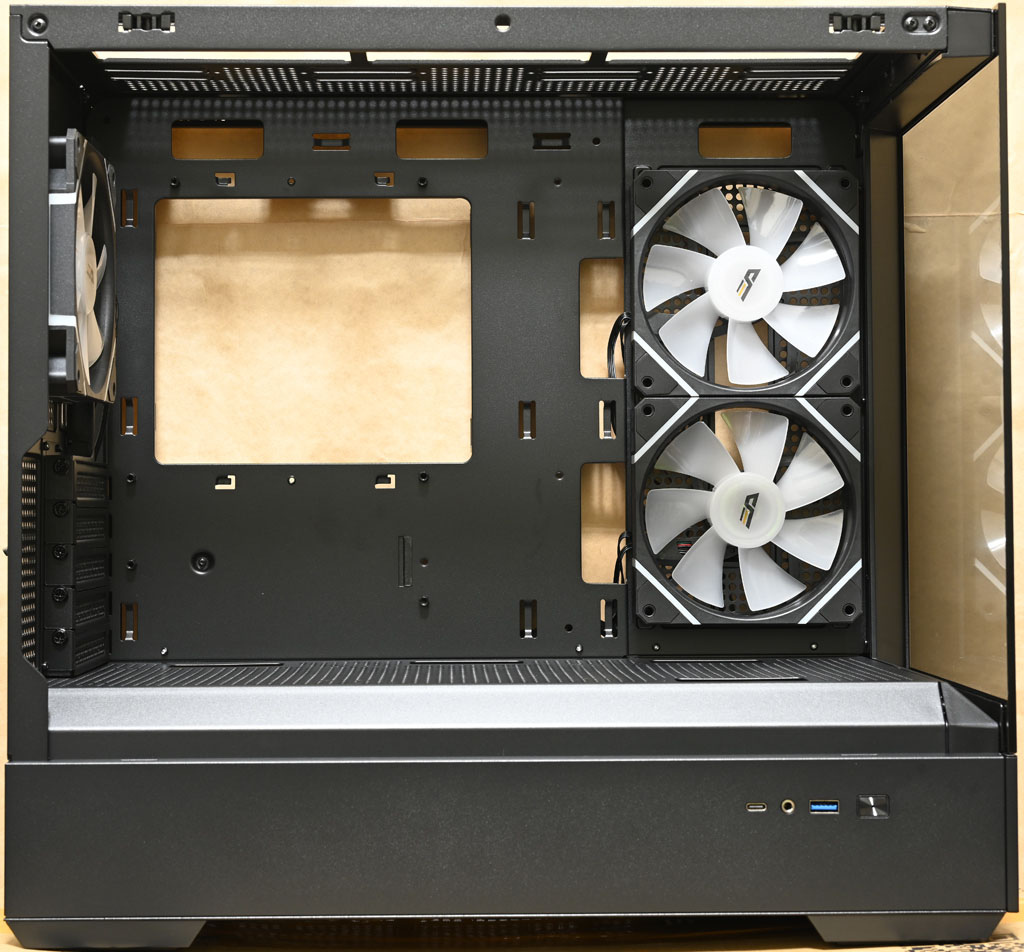

▼機殼左側配置，主機板/介面卡安裝區與電源艙採隔離設計，底板最上方有3個長方形穿線開口，底板右側前方風扇旁有2個長方形穿線開口
▼正面強化玻璃面板同樣採卡榫固定，拆卸免用工具，取下頂部蓋板，從正面面板頂部縫隙兩側施力往前拉開(注意扳開角度不可過大)，待上方球狀卡榫全部鬆脫後，將正面面板往上提，使下方插入卡榫脫離固定槽。正面強化玻璃面板背面上/下邊緣有金屬條，上方金屬條有3個固定用球狀卡榫，下方金屬條有2個插入卡榫
▼取下正面強化玻璃面板的正面圖，可加大安裝作業空間

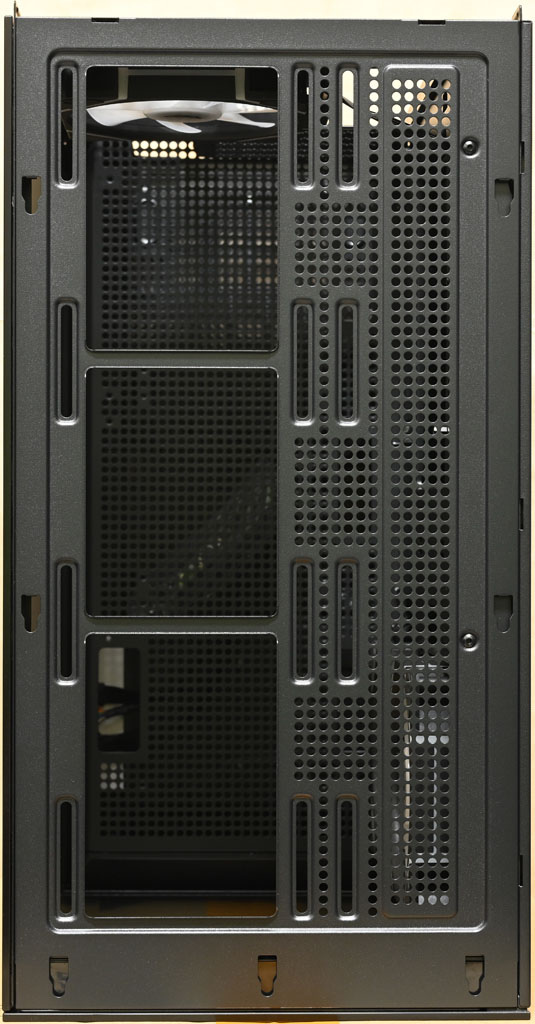

▼右側前方風扇安裝位置為網狀設計，中間有長方形開口，長條形固定孔可安裝2個120mm風扇

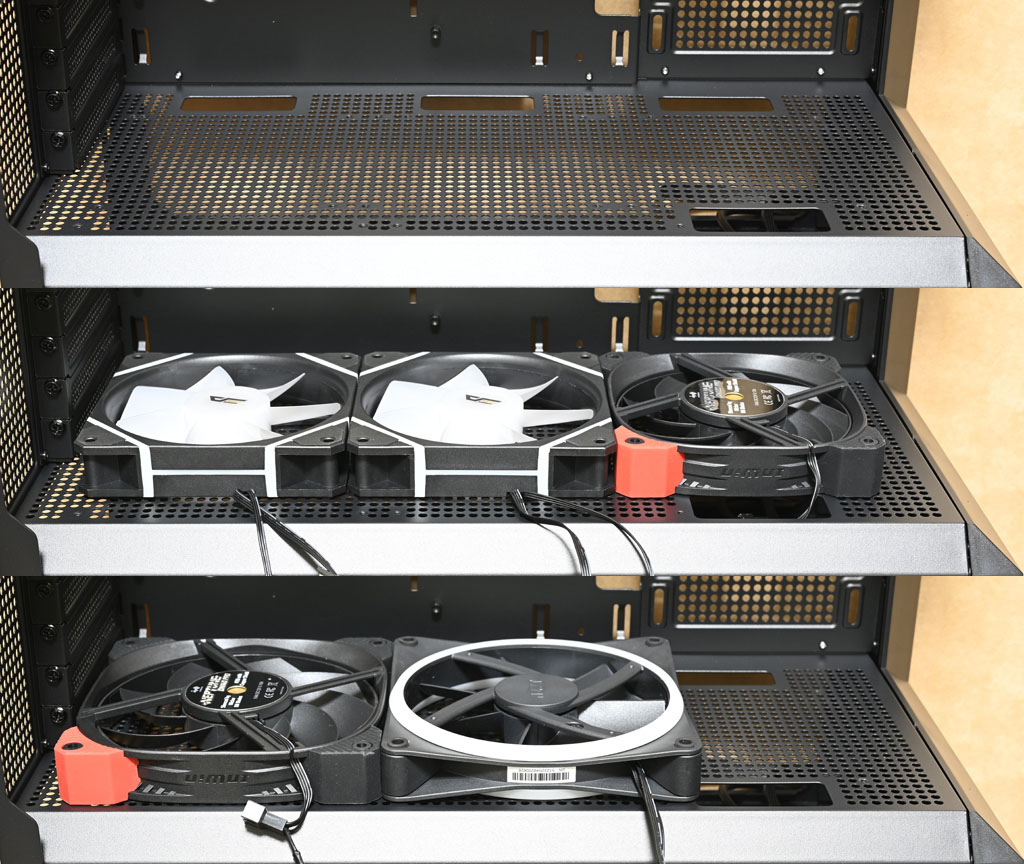

▼電源艙頂部網狀通風口靠近底板有3個長方形穿線開口，靠近前方外側有1個長方形穿線開口，上方配置鎖點，搭配配件內風扇固定長螺絲可安裝3個120mm或2個140mm風扇(推薦使用反向風扇)

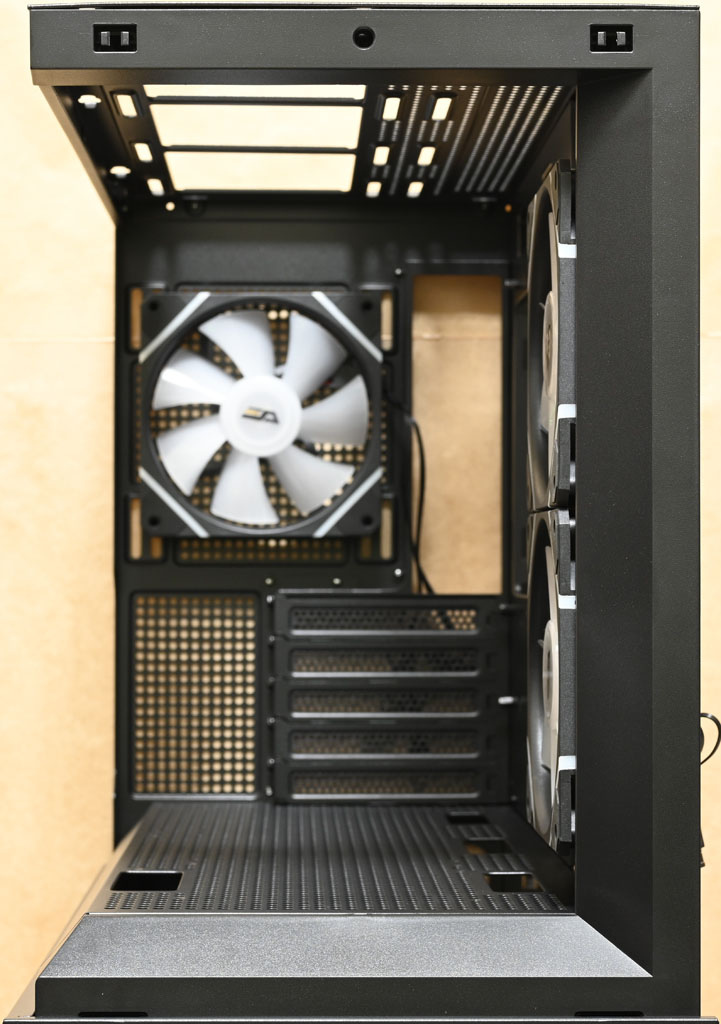

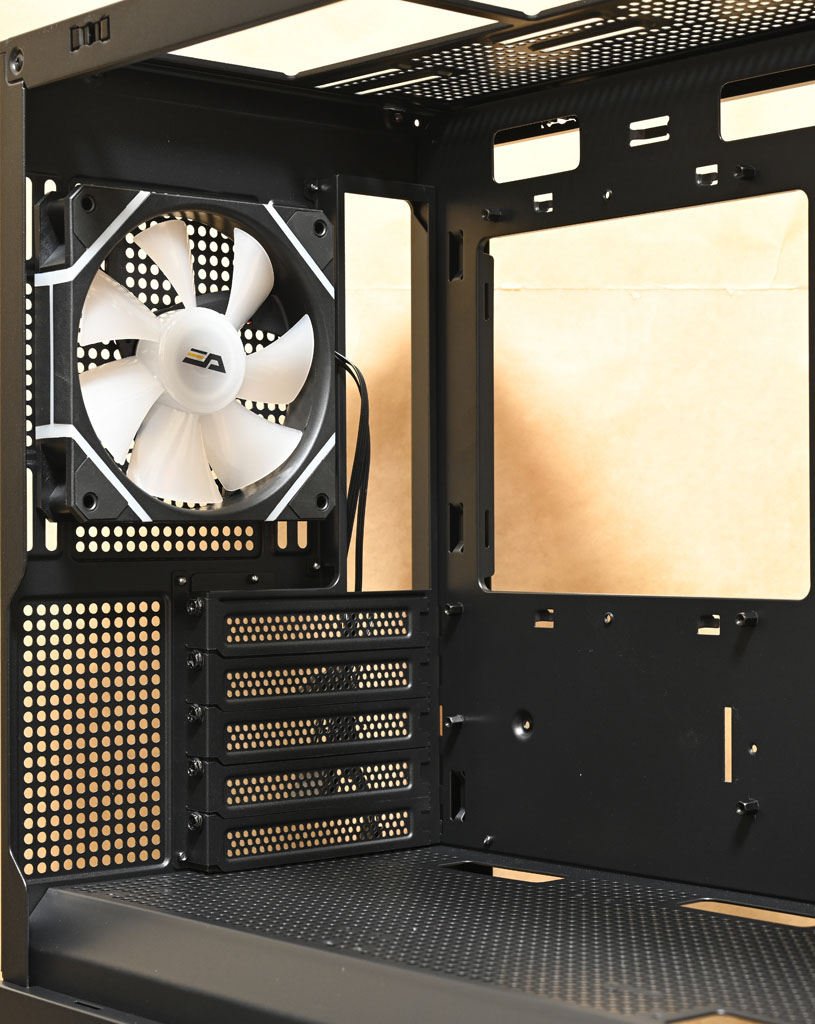

▼後方預裝1個ARGB發光120mm風扇，主機板安裝底板上方鏤空，方便拆裝CPU散熱器背板。5個標準擴充槽均採用可重複使用的通風擋板

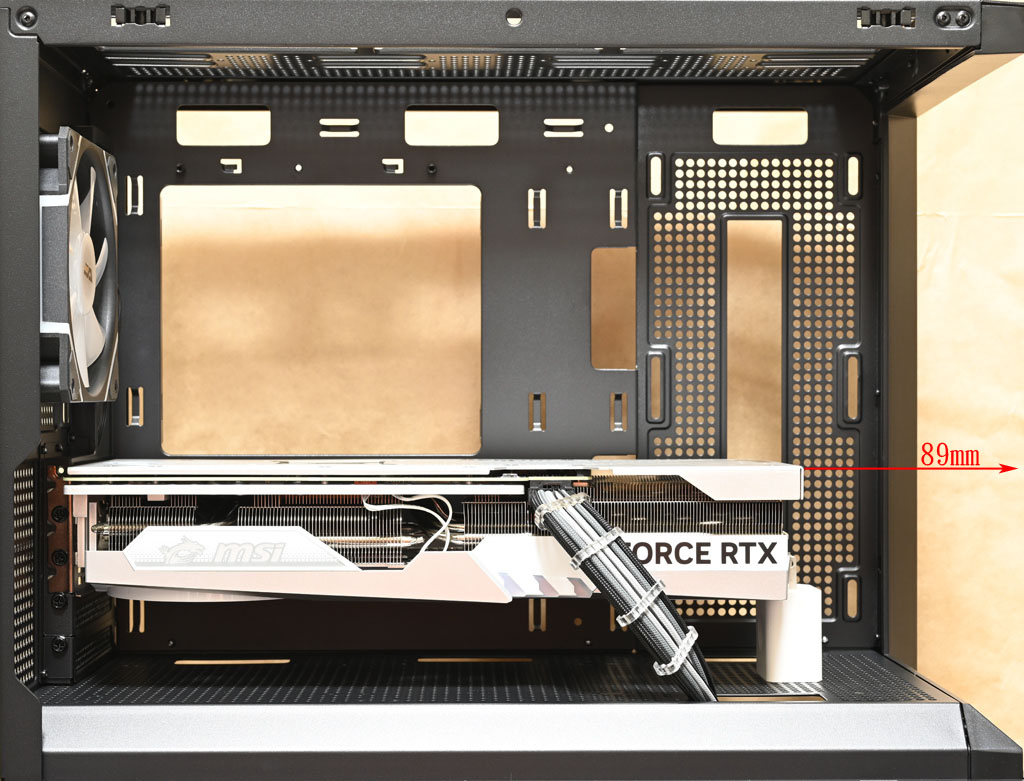

▼安裝MSI GEFORCE RTX 4070Ti GAMING X TRIO WHITE(337×140×62mm)，顯示卡前端與機殼前方面板距離89mm

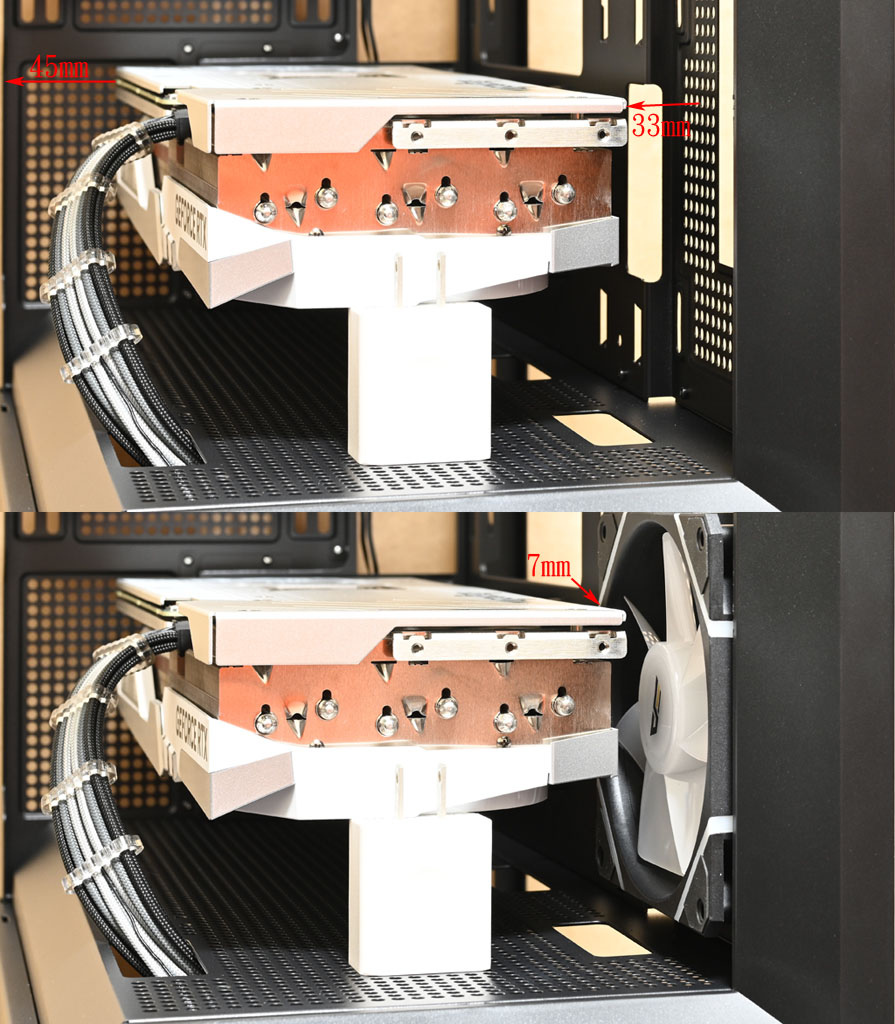

▼安裝MSI GEFORCE RTX 4070Ti GAMING X TRIO WHITE(337×140×62mm)，顯示卡左側與機殼左側面板距離45mm，顯示卡右側與機殼右側前方風扇安裝位置距離33mm(無風扇)/7mm(預裝反向ARGB發光120mm風扇)

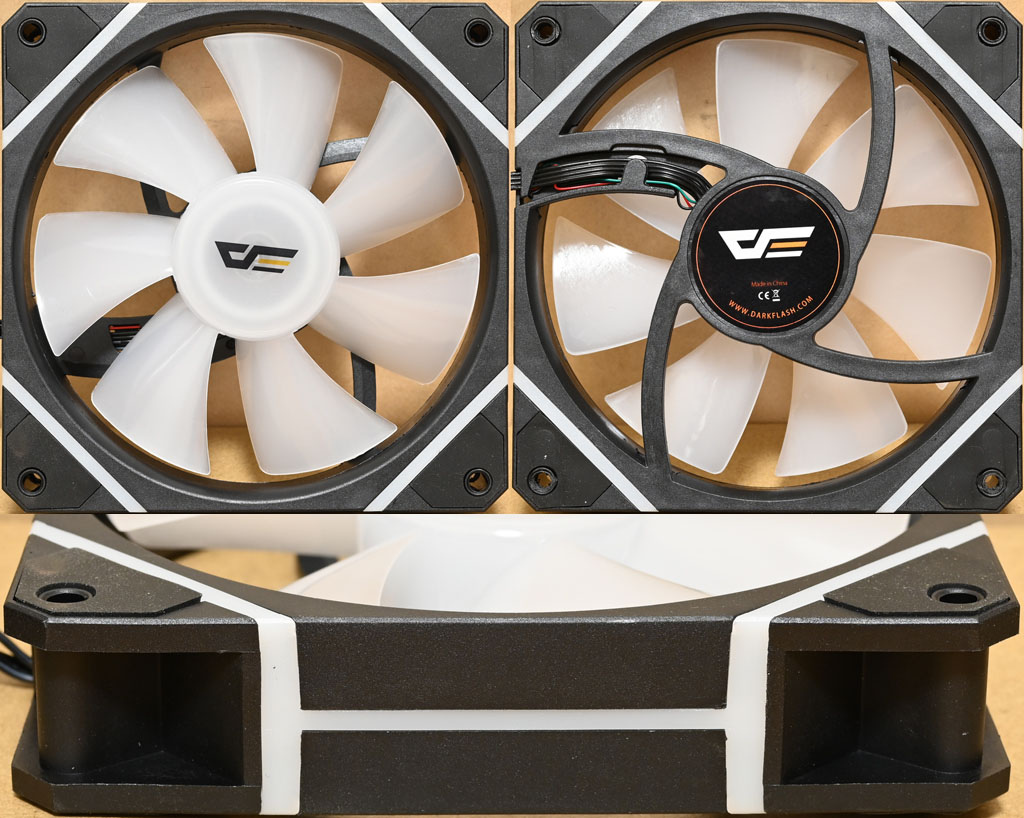

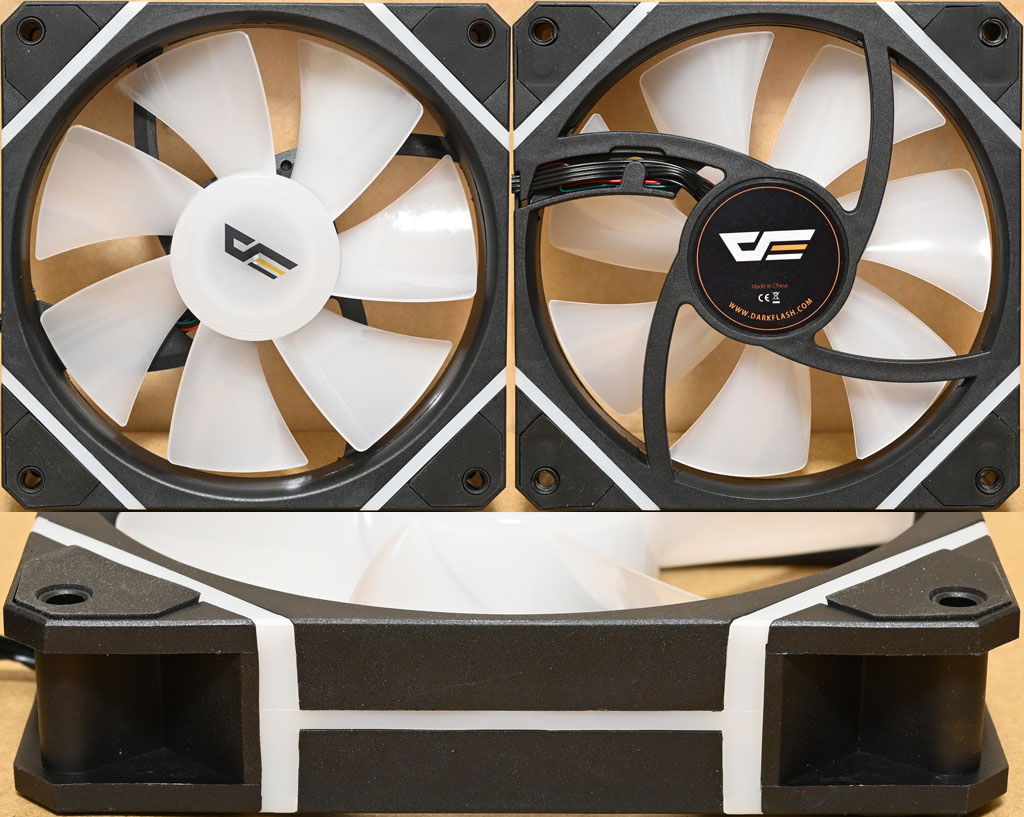

▼ARGB發光120mm風扇，乳白色發光扇葉軸心處有商標，黑色外框中央貼紙有商標、產地、原廠網址，外框兩面及側邊的條狀乳白色區域也會發光，鎖點處有減震墊
▼反向ARGB發光120mm風扇，乳白色發光扇葉軸心處有商標，黑色外框中央貼紙有商標、產地、原廠網址，外框兩面及側邊的條狀乳白色區域也會發光，鎖點處有減震墊

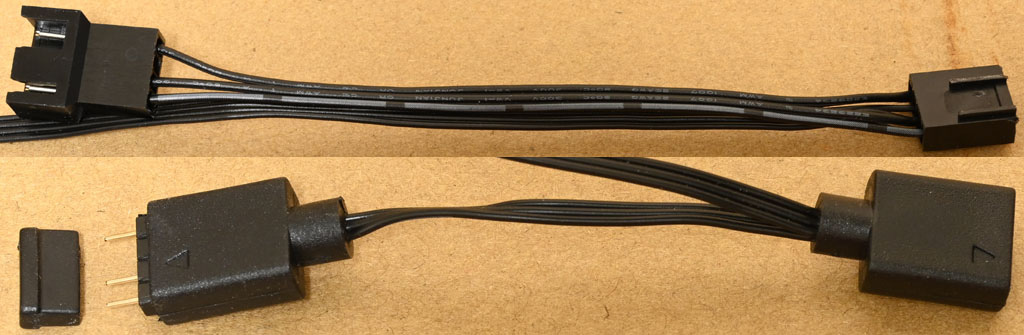

▼4pin風扇電源線路採用方便串接的公頭+母頭設計，3pin ARGB LED控制線路同樣具備串接用公頭及母頭，公頭有保護蓋

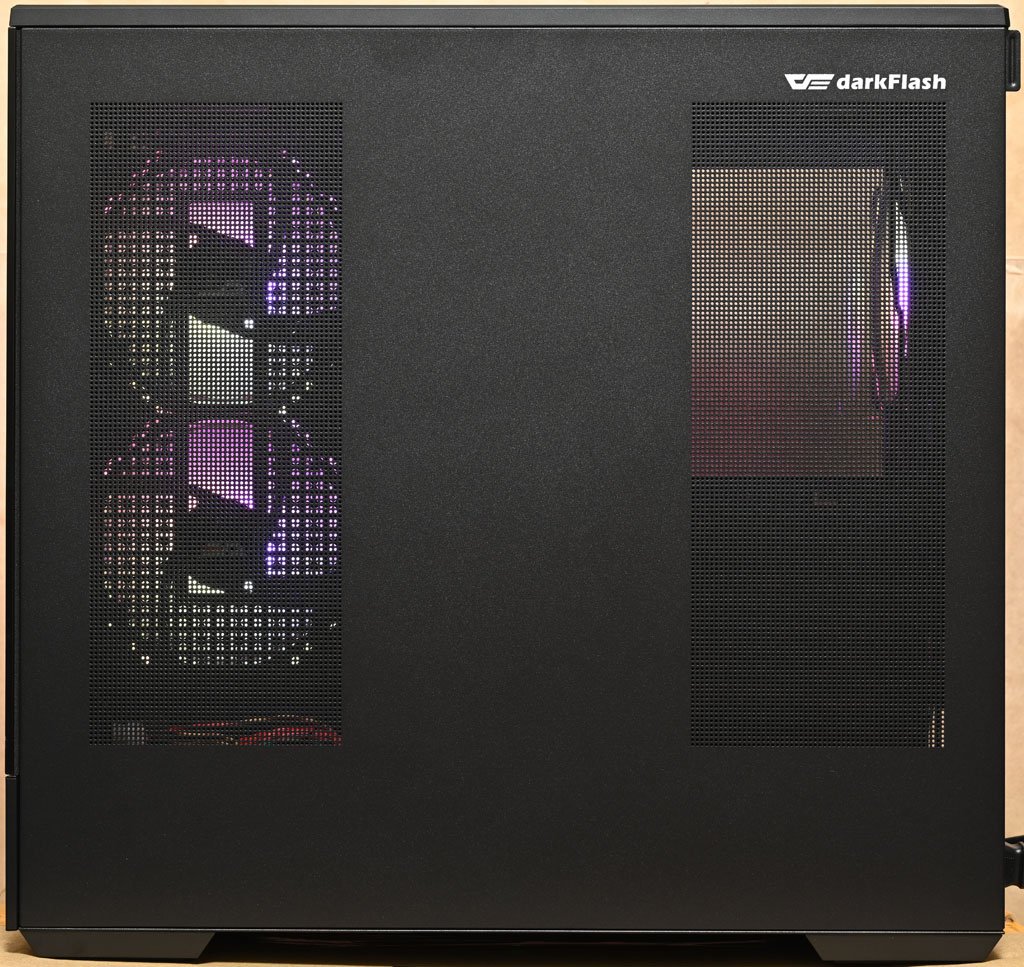

▼右側前方風扇的燈光會從右側板網狀通風口透出
不錯的點：
○正面及左側的強化玻璃交界處採無支架設計，無斷層全景視野讓內部組件一覽無遺，正面面板/左側板/右側板/頂部蓋板均可免工具拆裝
○右側前方/頂部/電源艙頂部/後方均有安裝風扇的位置，提供最多9個120mm風扇安裝空間。右側前方預裝2個反向ARGB發光120mm風扇，後方預裝1個ARGB發光120mm風扇，風扇線路使用方便串接的設計，頂部可安裝280/360mm一體式水冷散熱排
○頂部蓋板內建過濾網，底部通風口配置磁吸式過濾網
○底部可拆卸式固定架具備1個抽取式托盤，可安裝2個3.5吋硬碟/2.5吋SSD。底板可拆卸式固定板可安裝1個2.5吋SSD
○螺絲個別裝袋，並附上塑膠整理盒方便分類
○前置I/O面板提供1個USB3.2 Type-C
可改進的點：
○正面及左側板強化玻璃交界處有細縫，邊緣裸露無防護，取放時需注意避免撞擊
○正面面板/左側板/右側板僅使用卡榫固定，搬運時需注意避免不慎掉落
○沒有重置開關與硬碟指示燈
○前置I/O面板提供僅1個USB3.2 Type-A
○右側板高密度網狀通風口未配置濾網
報告完畢，謝謝收看
