SilverStone 銀欣 IMF70-ARGB 擴充風扇

 特點:
●320度可移動角度,輕鬆對準CPU附近VRM、記憶體、M.2位置,協助散熱
●模組化設計,拆裝免工具,免接線路,自由堆疊所需數量
●風扇內建ARGB燈光,並可與水冷頭頂蓋燈光連動控制

規格:
●型號:SST-IMF70-ARGB
●尺寸(W×H×D):73×16×143mm
●軸承:Hydraulic bearing
●額定電壓:12V(Fan)、5V(LED)
●額定電流:0.1A(Fan)、0.3A(LED)
●轉速:500-2,800RPM
●風量:17.2CFM
●靜壓:2.0毫米水柱
●噪音:28.2dBA

注意:SilverStone銀欣IMF70-ARGB擴充風扇需搭配SilverStone銀欣IceMyst系列一體式水冷散熱器使用

SilverStone 銀欣 IMF70-ARGB 擴充風扇

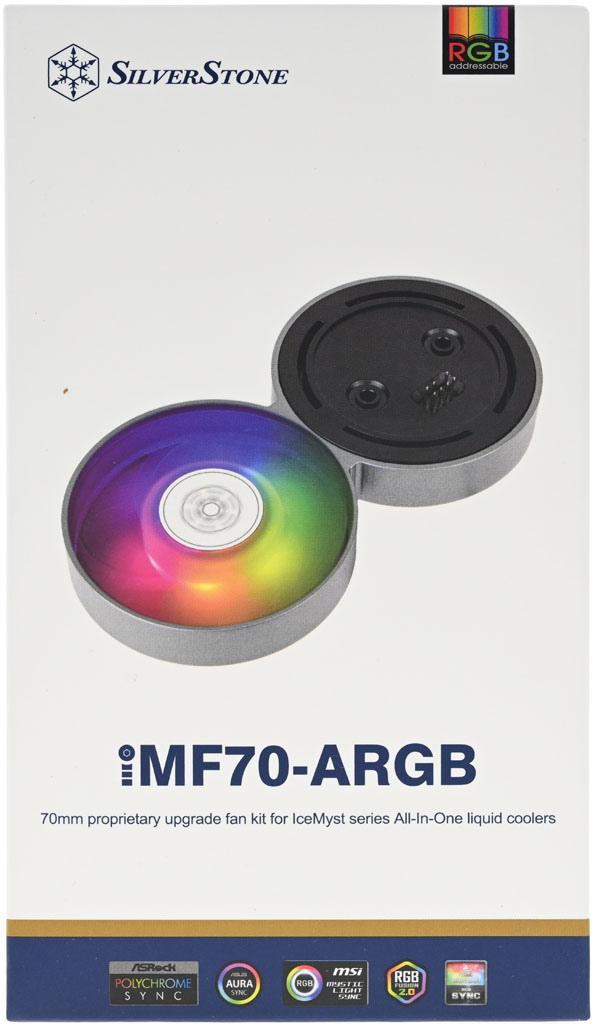

▼外盒正面有商標、可定址RGB圖示、外觀圖、型號、名稱、各主機板廠RGB圖示

SilverStone 銀欣 IMF70-ARGB 擴充風扇

▼外盒背面有特色、規格、尺寸圖、注意事項、原廠網址、客服信箱、認證標誌、產地(中國)、條碼

SilverStone 銀欣 IMF70-ARGB 擴充風扇

▼外盒左/右側面有多國語言產品名稱,外盒下側面有回收資訊

SilverStone 銀欣 IMF70-ARGB 擴充風扇

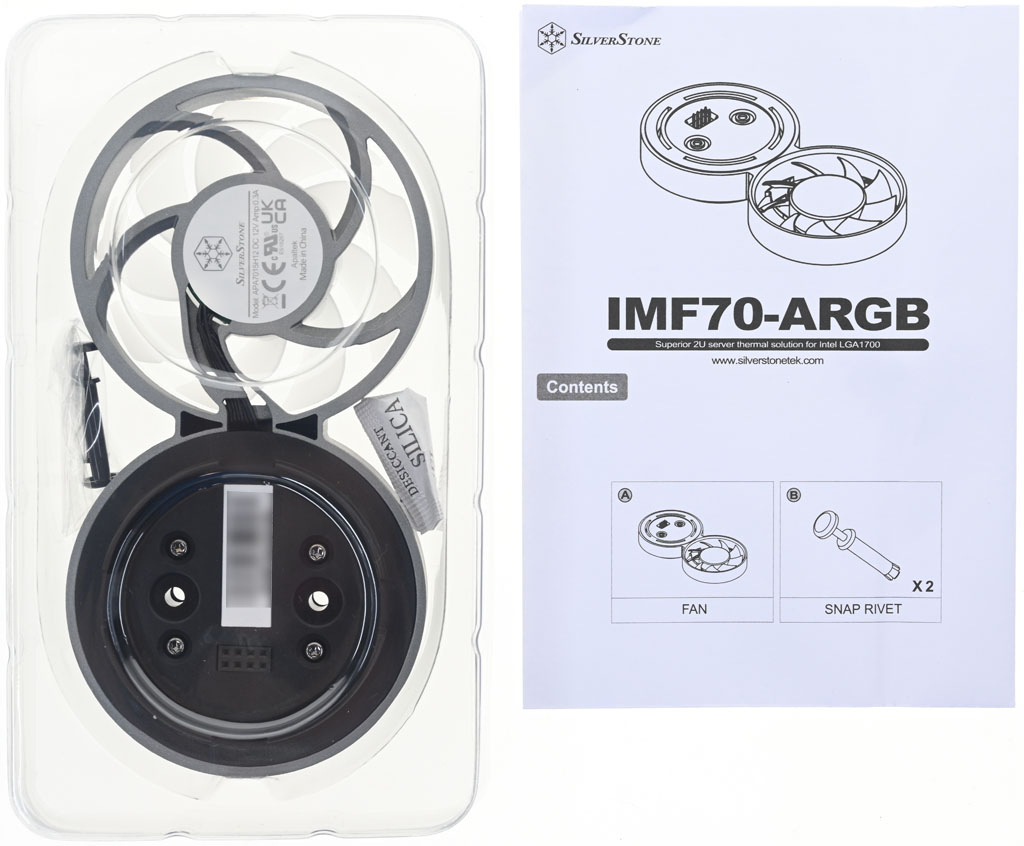

▼包裝內容,風扇及塑膠固定壓扣裝在透明泡殼內,並提供安裝說明文件

SilverStone 銀欣 IMF70-ARGB 擴充風扇

▼從透明泡殼內取出風扇及塑膠固定壓扣

SilverStone 銀欣 IMF70-ARGB 擴充風扇

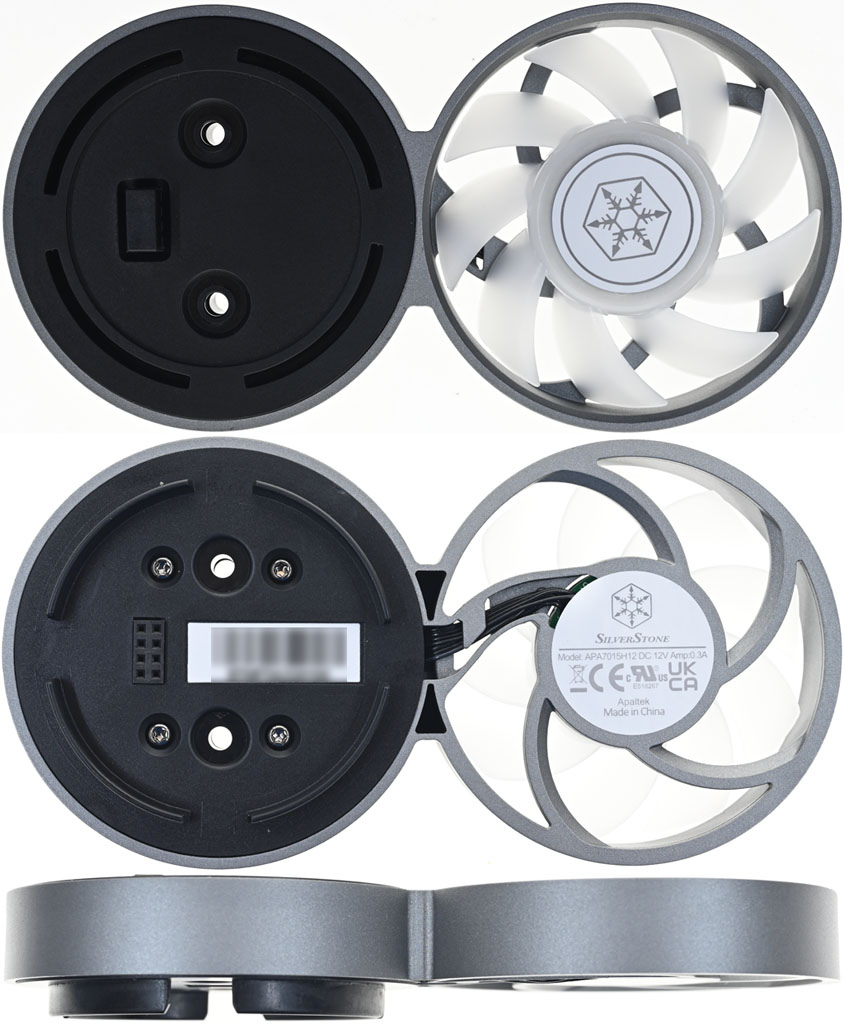

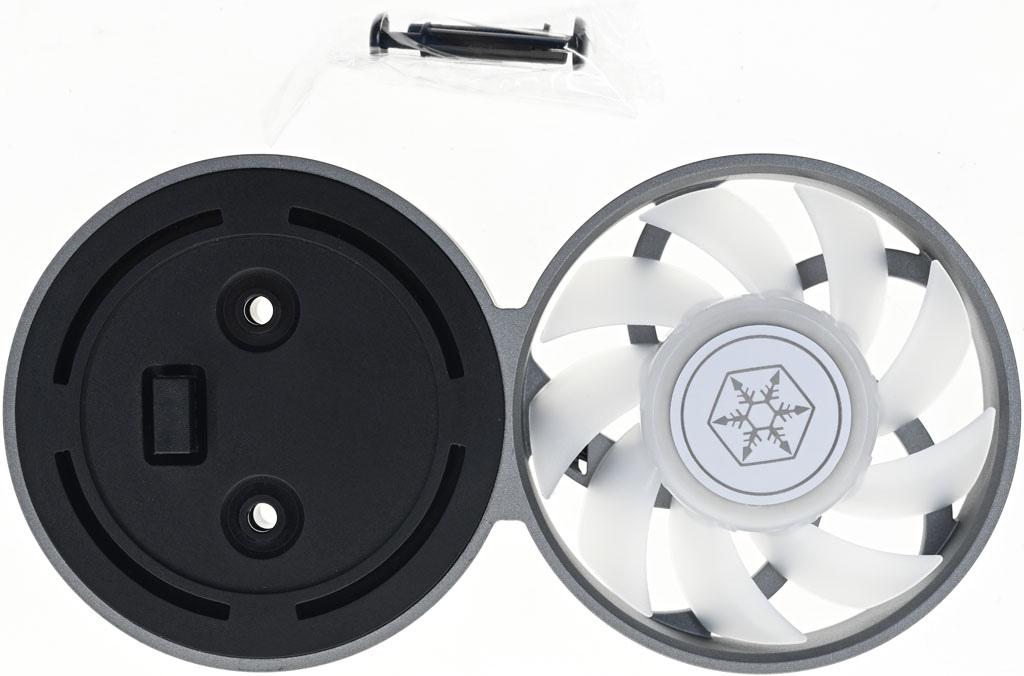

▼風扇外觀有如2個相連的圓餅,左邊基座固定在水冷頭上,右邊是風扇,9葉片乳白色扇葉軸心有商標貼紙。基座底部有4個圓弧凸出部分、1個8pin連接器及條碼

SilverStone 銀欣 IMF70-ARGB 擴充風扇

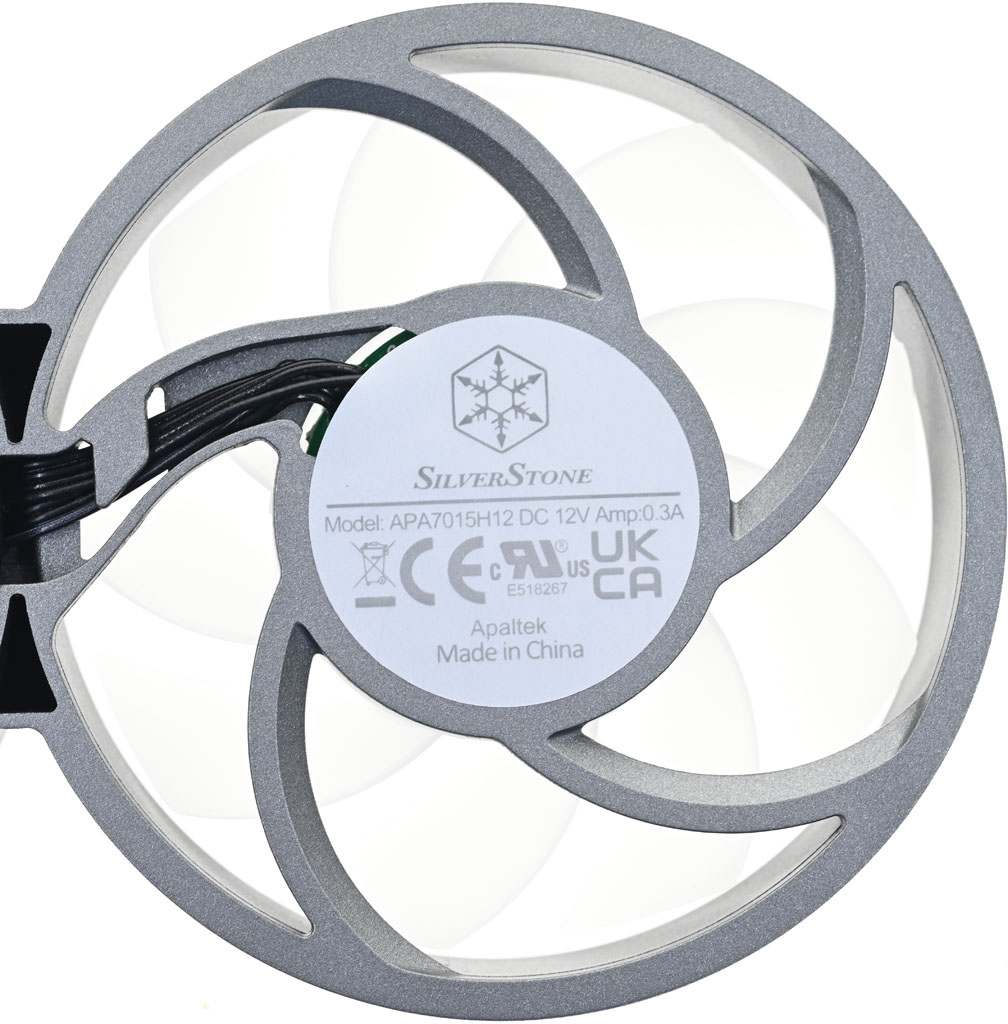

▼風扇外框中心貼紙上面有商標、型號、電壓、電流、認證標誌、製造商、產地(中國)

SilverStone 銀欣 IMF70-ARGB 擴充風扇

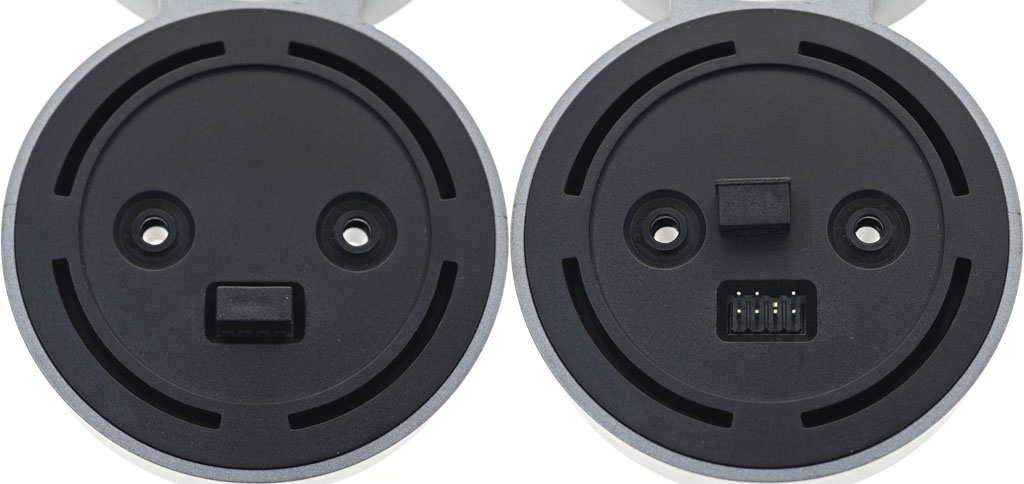

▼基座頂部有4個圓弧溝槽及2個塑膠壓扣插入孔,方形保護蓋取下後可看到1個7pin插針

SilverStone 銀欣 IMF70-ARGB 擴充風扇

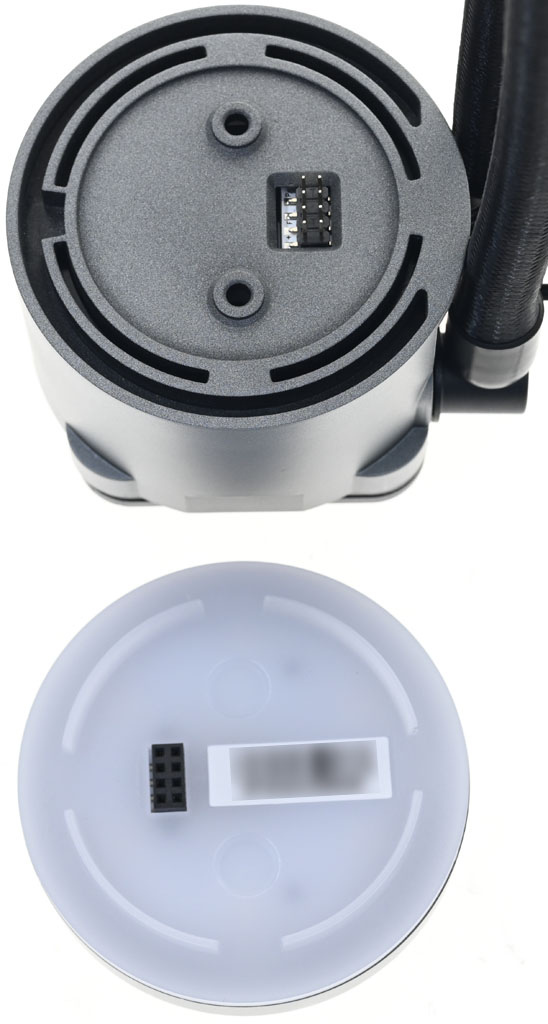

▼安裝於SilverStone銀欣IceMyst系列一體式水冷散熱器上時,先取下水冷頭頂部的發光裝飾蓋(捏著裝飾蓋垂直往上拉即可取下)

SilverStone 銀欣 IMF70-ARGB 擴充風扇

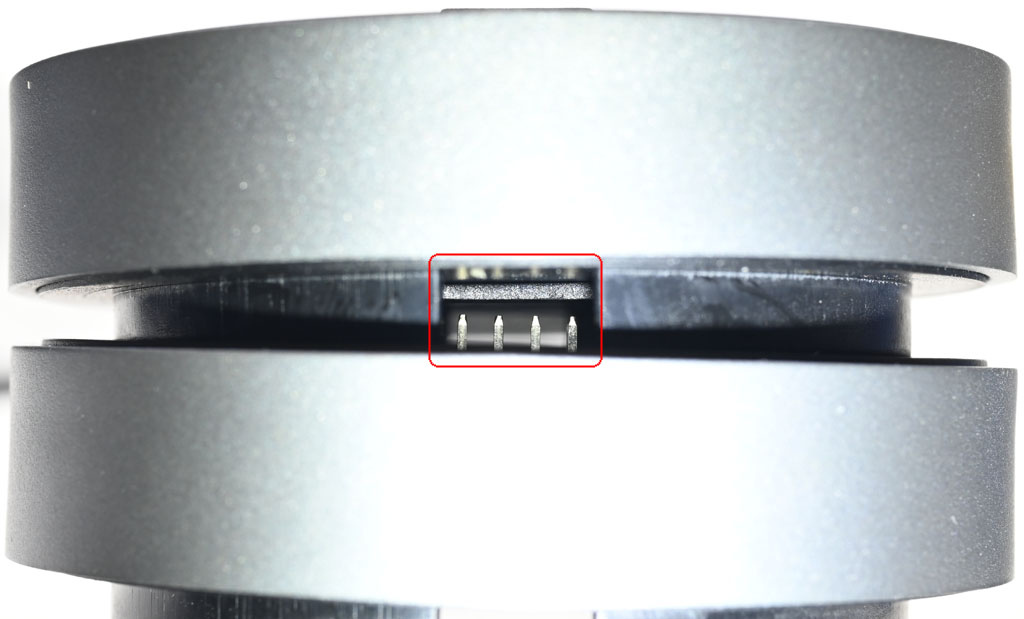

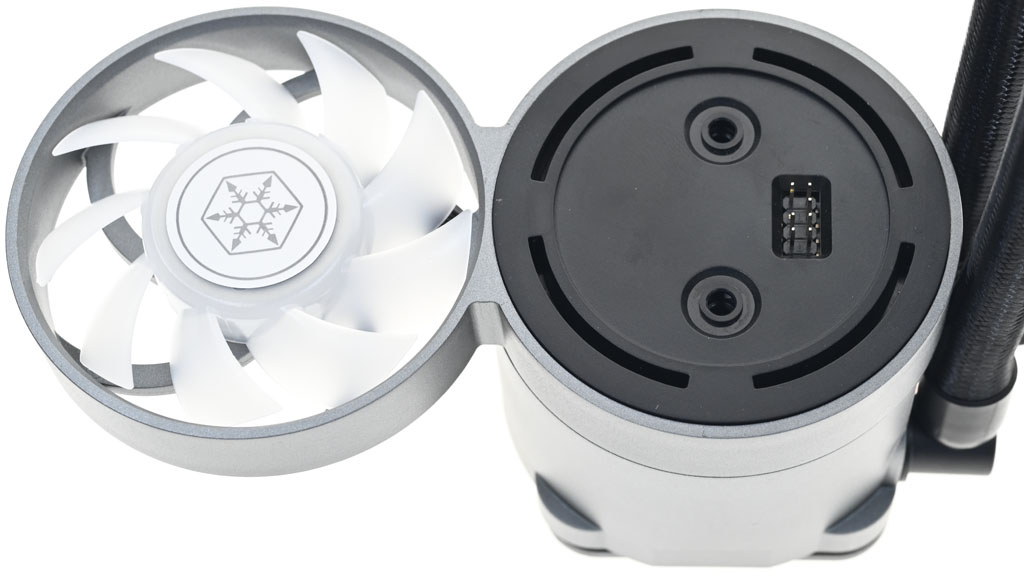

▼組合風扇及水冷頭時,風扇基座底部4個圓弧凸出部分要插入水冷頭頂部的4個圓弧溝槽,並確保連接器與插針(紅色方框)有對正

SilverStone 銀欣 IMF70-ARGB 擴充風扇

▼然後往下壓到底,使風扇基座與水冷頭頂部確實結合

SilverStone 銀欣 IMF70-ARGB 擴充風扇

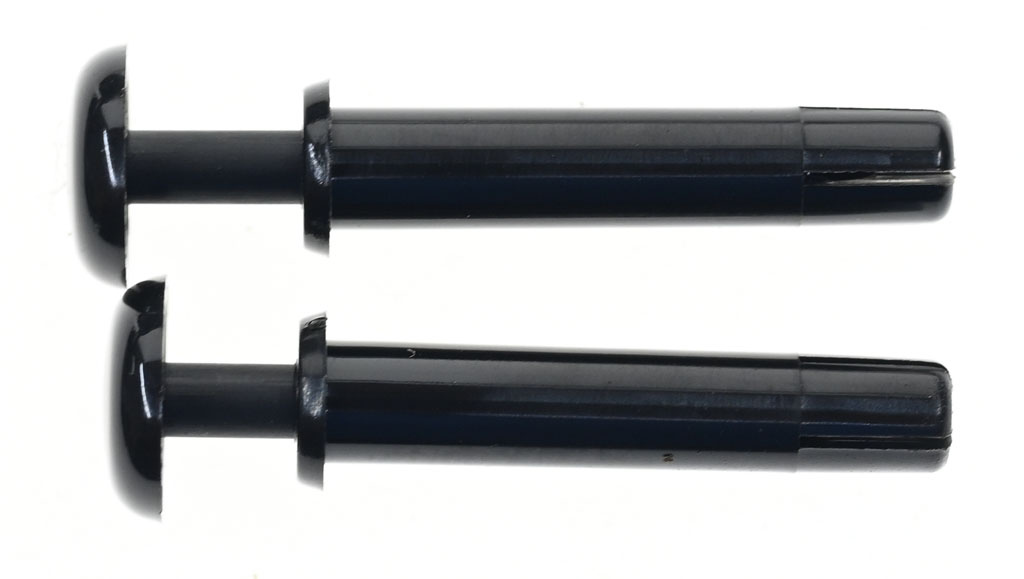

▼塑膠壓扣,插入前確保頂端香菇頭部分為拉出狀態

SilverStone 銀欣 IMF70-ARGB 擴充風扇

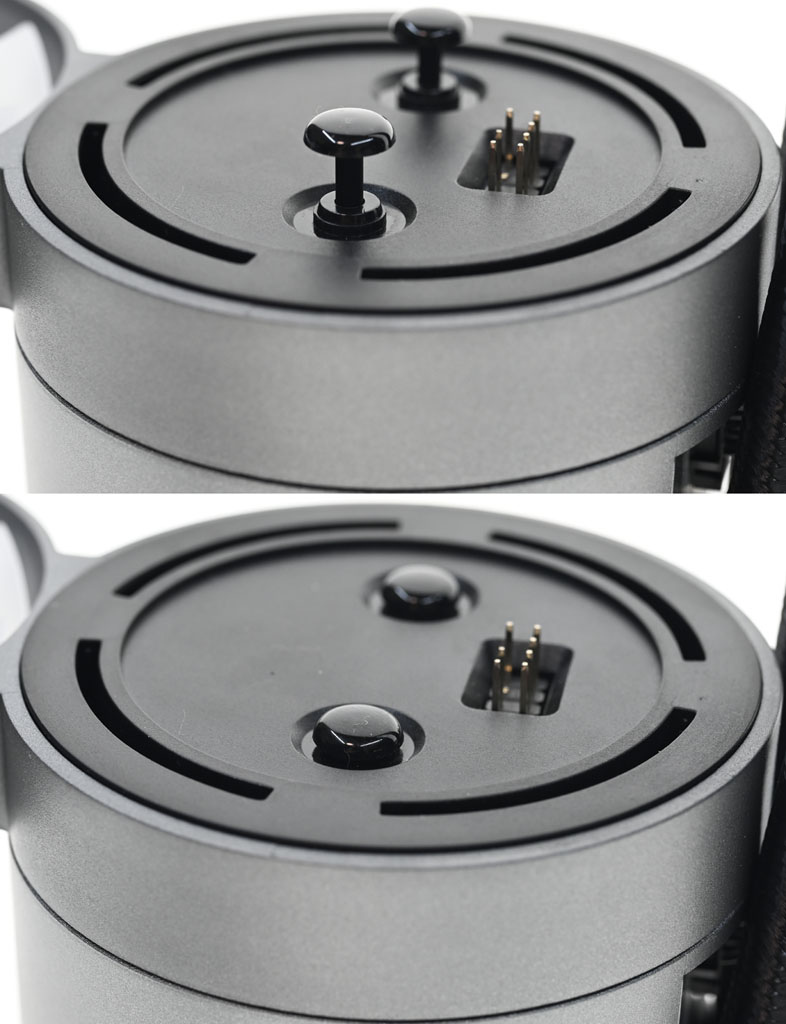

▼如果只安裝1個風扇,可以裝入2支塑膠壓扣,如果要裝超過1個風扇,塑膠壓扣要採交錯方式,每層1支插入不同邊的孔洞。插入塑膠壓扣時,底端較粗部分要完全插到底,待凸緣處平貼孔洞無縫隙後,再把頂端香菇頭部分完全壓入,就完成固定

SilverStone 銀欣 IMF70-ARGB 擴充風扇

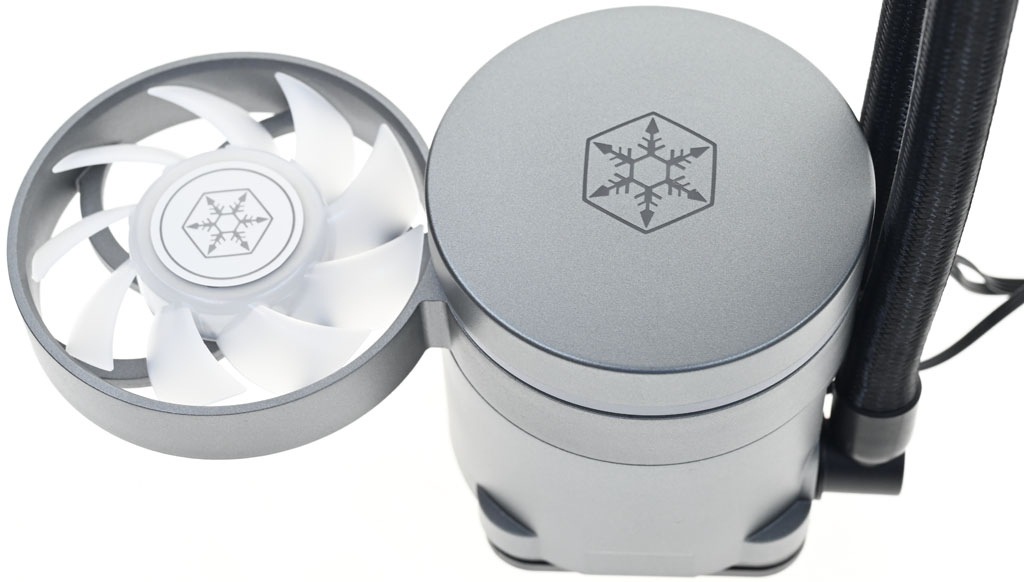

▼把原本水冷頭頂部發光裝飾蓋依照同樣方式(4個圓弧凸出部分插入4個圓弧溝槽並對正連接器與插針位置)裝回並壓到底

SilverStone 銀欣 IMF70-ARGB 擴充風扇

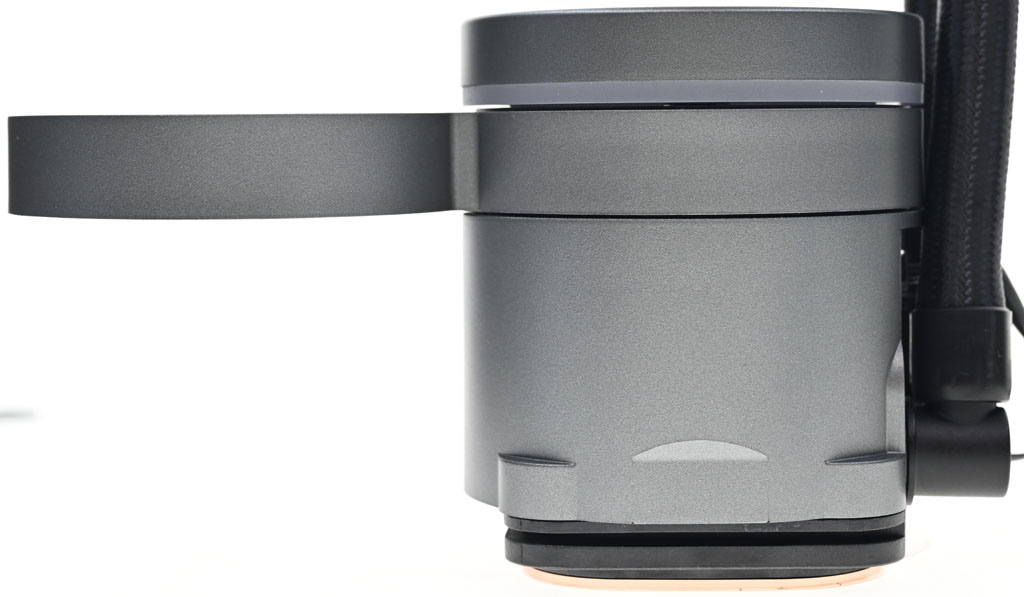

▼組合完成側面圖

SilverStone 銀欣 IMF70-ARGB 擴充風扇

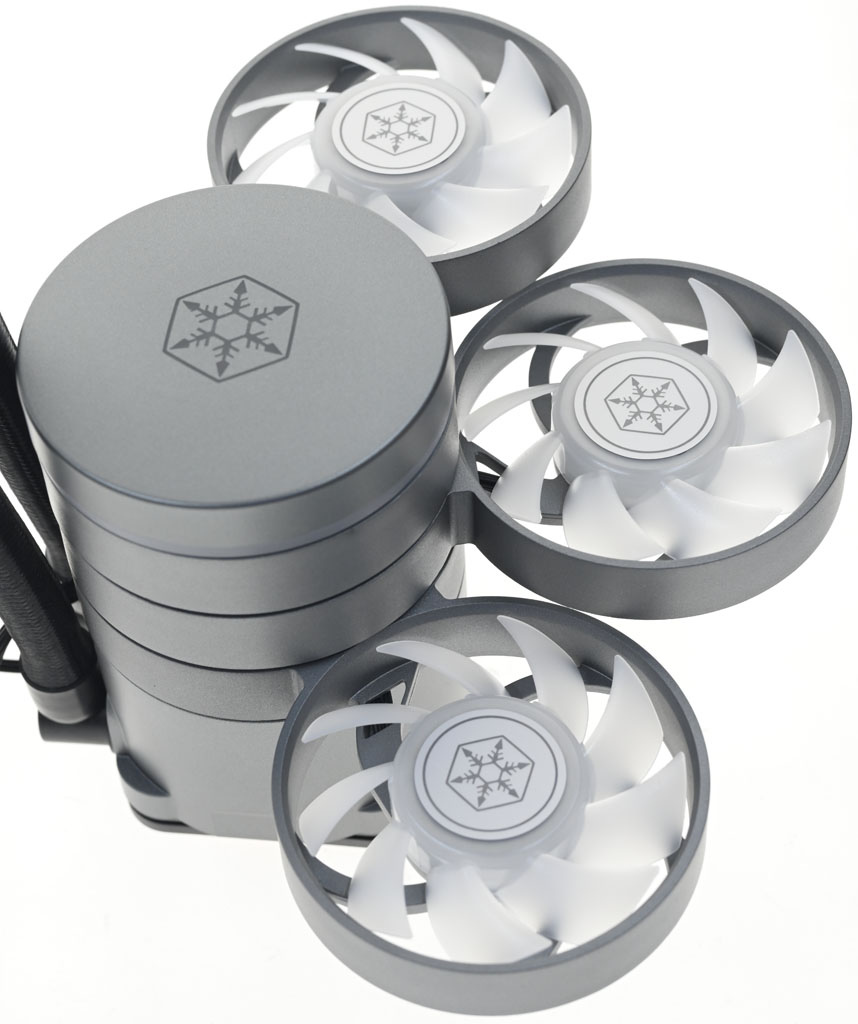

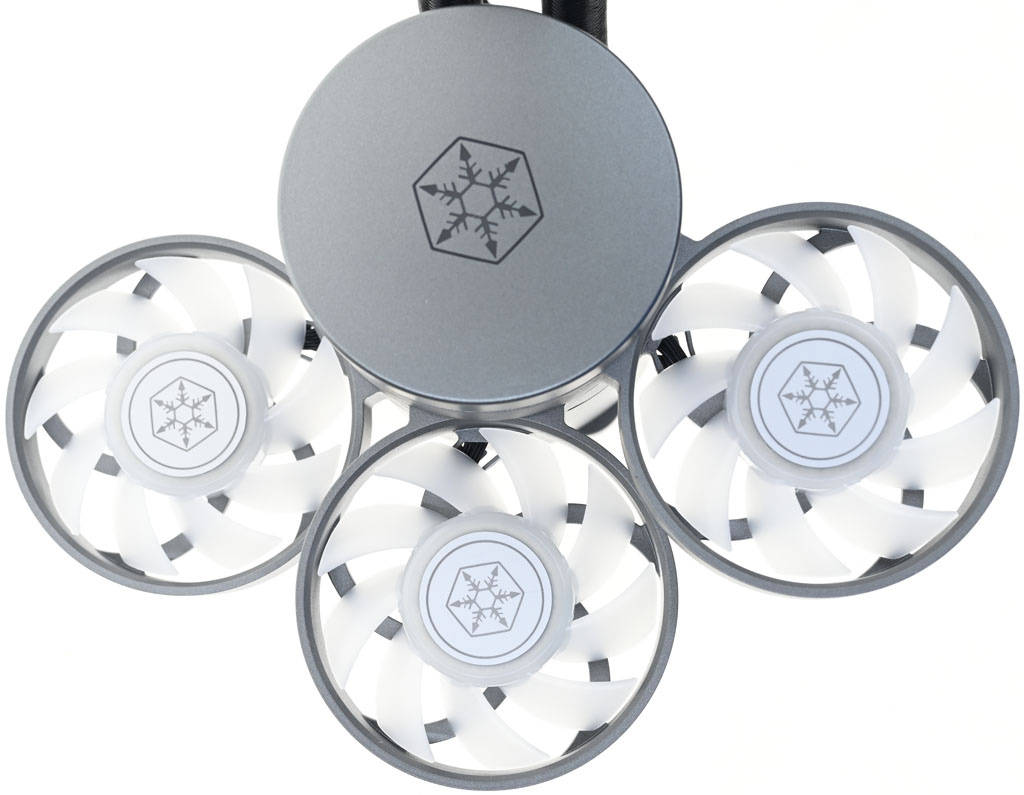

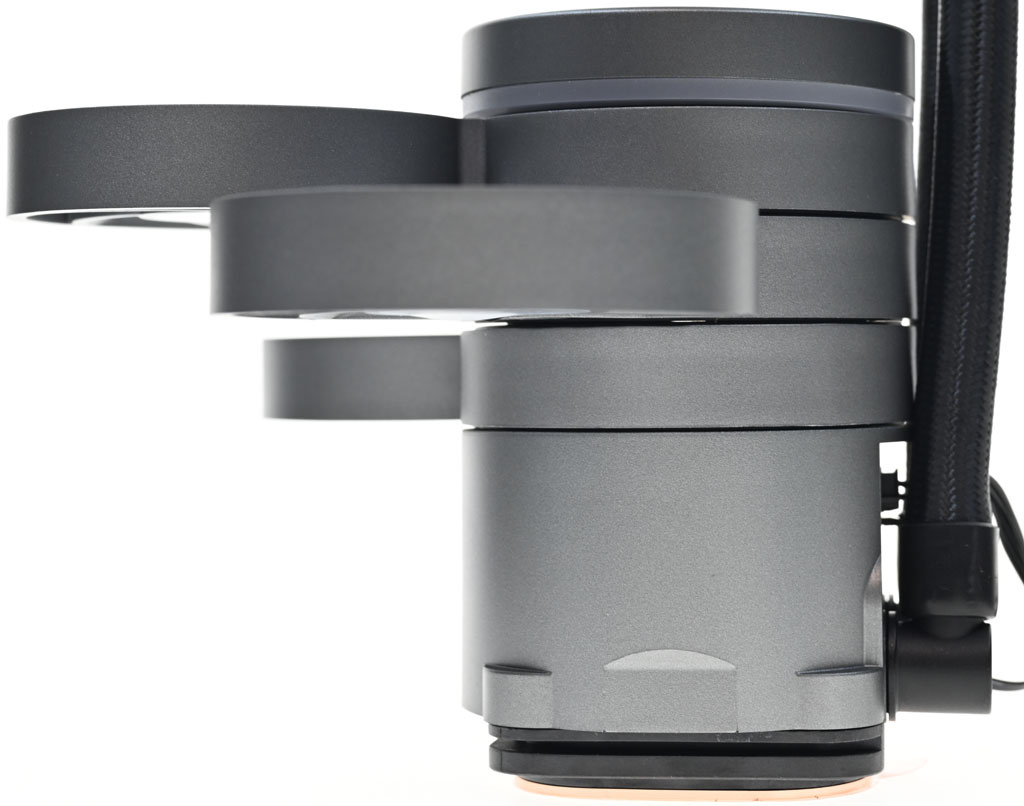

▼可以在頂部安裝超過1個風扇

SilverStone 銀欣 IMF70-ARGB 擴充風扇

▼風扇可在320度範圍內自由調整

SilverStone 銀欣 IMF70-ARGB 擴充風扇

▼調整風扇至想加強氣流對流的位置(VRM/M.2/晶片組等)

SilverStone 銀欣 IMF70-ARGB 擴充風扇

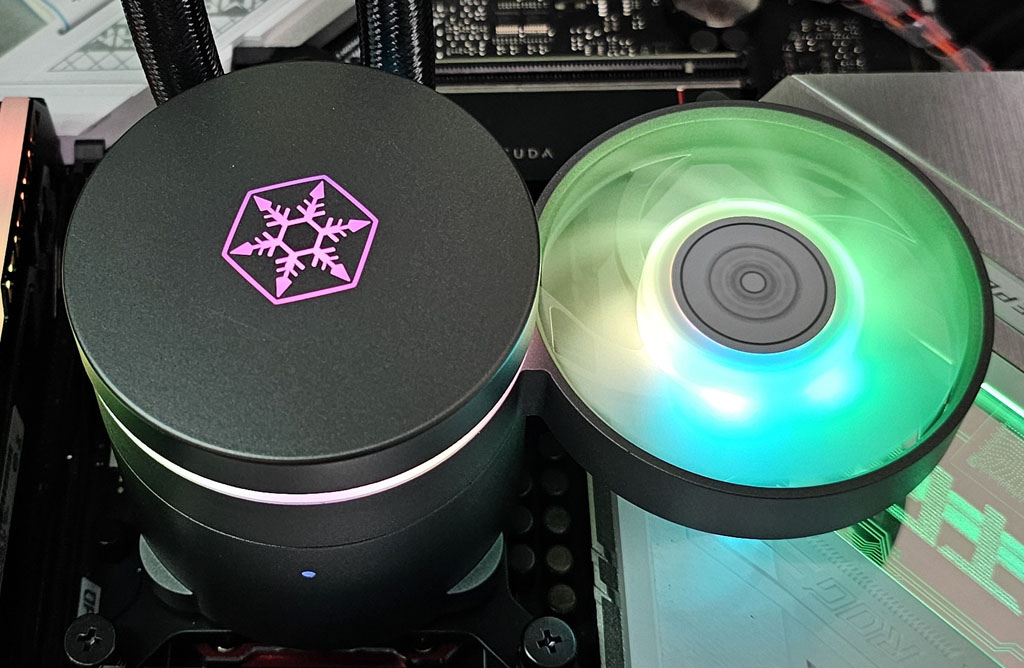

▼安裝1個風扇的實際運作圖

SilverStone 銀欣 IMF70-ARGB 擴充風扇

▼安裝3個風扇的實際運作圖

SilverStone 銀欣 IMF70-ARGB 擴充風扇

▼風扇燈光效果影片:

▼單風扇運作聲音:

▼三風扇運作聲音:

接下來是上機測試,測試配備如下:
處理器:Intel Core i7-12700K
主機板:ASUS ROG STRIX Z690-A GAMING WIFI D4
記憶體:tigo X3 DDR4-3600 8GB×2
作業系統碟:Seagate FireCuda 530 1TB散熱片版
散熱器:SilverStone 銀欣 IceMyst 240一體式水冷及THERMALRIGHT LGA17XX-BCF改裝扣具
電源供應器:EVGA 1000 G6

主機板UEFI設定均維持預設值

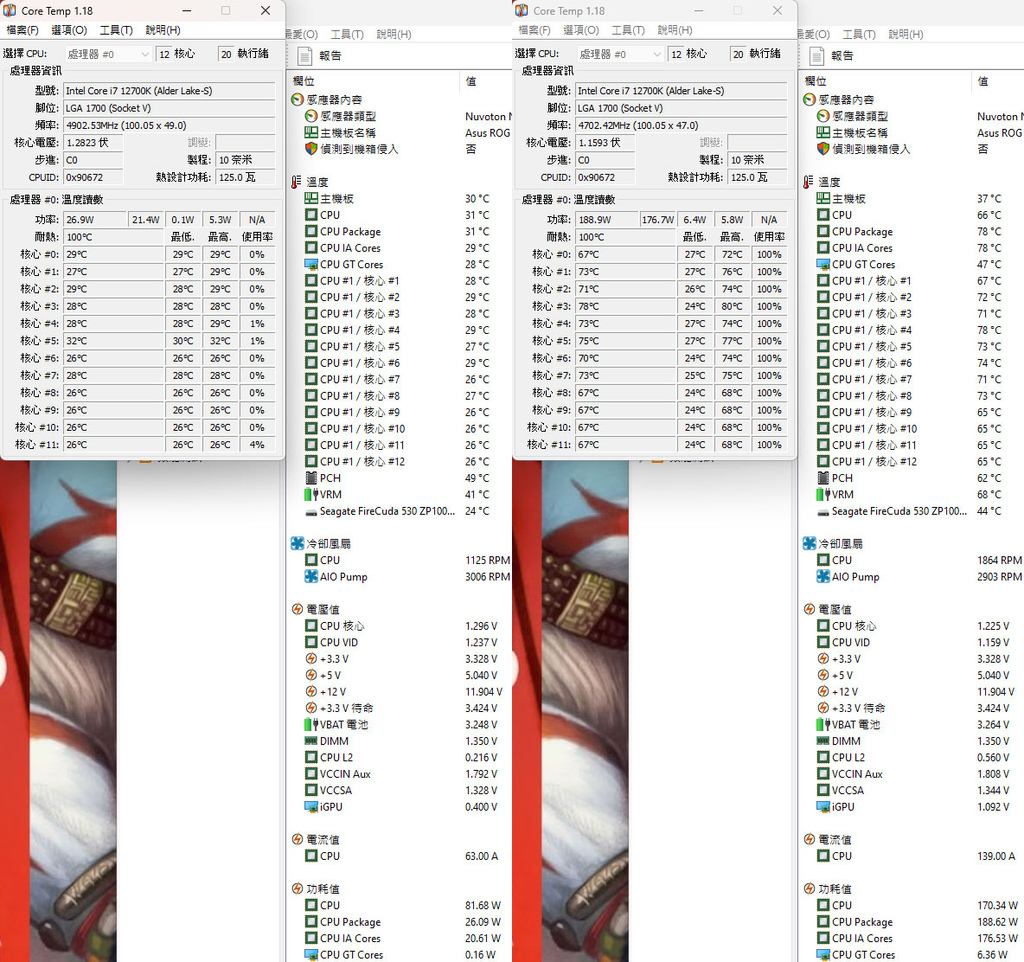

▼未安裝IMF70-ARGB風扇時高負載前(左)及高負載30分鐘後(右)的Core Temp和AIDA64感測器頁面

SilverStone 銀欣 IMF70-ARGB 擴充風扇

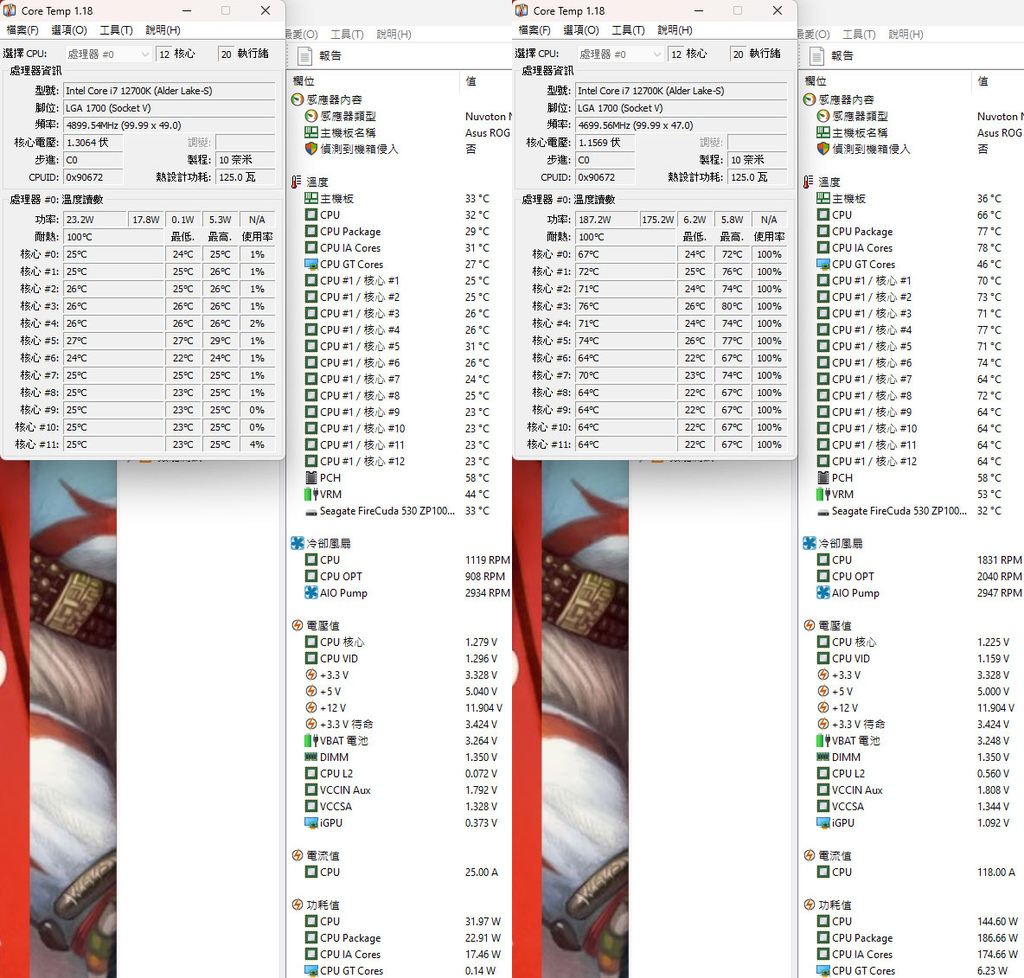

▼安裝IMF70-ARGB風扇時高負載前(左)及高負載30分鐘後(右)的Core Temp和AIDA64感測器頁面

SilverStone 銀欣 IMF70-ARGB 擴充風扇

未安裝IMF70-ARGB風扇時高負載前後的PCH溫度升高13℃,VRM溫度升高27℃,M.2 SSD溫度升高20℃,安裝IMF70-ARGB風扇時高負載前後的PCH沒有溫差,VRM溫度升高9℃,M.2 SSD溫度降低1℃

結論:
搭配SilverStone銀欣IceMyst系列一體式水冷散熱器的SilverStone銀欣IMF70-ARGB擴充風扇,採用模組化設計,拆裝免工具,免接線路,自由堆疊所需數量。320度可移動角度,輕鬆對準CPU附近VRM、記憶體、M.2位置,協助散熱。風扇內建ARGB燈光,並可與水冷頭頂蓋燈光連動控制。安裝風扇後,可有效降低CPU附近的VRM及M.2 SSD溫度,即使是離CPU稍遠的PCH,仍可幫助其降溫

報告完畢,謝謝收看
