SAMA先馬SAK451大境界特色：
●正面及左側的無打孔強化玻璃交界處採用無支架設計，無視野斷層，可讓內部組件一覽無遺
●支援背插式ATX/Micro-ATX/Mini-ITX主機板，創造正面無線材的視覺美感
●機殼頂部網孔板、左/右側板、前方面板都採用免螺絲快拆卡榫固定設計，拆裝無需使用工具
●右側前方/頂部/底部前方/後方提供最多8個風扇安裝空間，右側前方預裝3個反向ARGB發光120mm風扇，後方預裝1個ARGB發光120mm風扇
●右側前方及頂部可裝280/360mm一體式水冷散熱排，後方可裝140mm一體式水冷散熱排
●頂部/右側前方配置高密度網孔通風口，底部配置磁吸式防塵濾網
●7個標準擴充槽可選水平及垂直安裝配置，搭配另購延長線可將顯示卡垂直安裝，擋板可重複使用，增加組裝便利性
●前置I/O面板提供2個USB3.2 Type-A及1個USB3.2 Type-C，安裝位置可選擇左側底部或前方底部
●燈光風扇控制板提供6個3pin ARGB插針及6個風扇3pin插針，可使用燈光按鈕切換內建預設燈效，也能與支援ARGB主機板連動控制。6個風扇可經主機板PWM信號連動控制轉速
●機殼底部導軌可安裝2個3.5吋硬碟，底板背面活動式固定板可安裝1個2.5吋SSD
SAMA先馬SAK451大境界規格：
本體尺寸：461×235×505mm
可安裝主機板種類：ATX、Micro-ATX、Mini-ITX，支援背插式主機板
前置I/O面板：2個USB3.2 Type-A、1個USB3.2 Type-C、4極耳機/麥克風3.5mm插孔
3.5吋安裝空間：2個
2.5吋安裝空間：1個
標準擴充槽：7個
右側前方風扇安裝空間：3個120/140mm(預裝3個ARGB發光120mm反向風扇)
頂部風扇安裝空間：3個120mm或2個140mm
底部風扇安裝空間：1個120/140mm
後方風扇安裝空間：1個120/140mm(預裝1個ARGB發光120mm風扇)
過濾網：頂部/右側前方高密度金屬網孔板，底部磁吸式過濾網
可安裝CPU散熱器高度：183mm
可安裝顯示卡長度：430mm
可安裝電源供應器長度：186mm
右側前方可安裝水冷排尺寸：120/140/240/280/360mm
頂部可安裝水冷排尺寸：120/140/240/280/360mm
後方可安裝水冷排尺寸：120/140mm
▼此面外箱有商標、產品名稱、外觀單線圖、特色圖示
▼外箱左/右側面有商標、提把開口、型號、規格表、代理商資訊、代理商網址、運輸標誌
▼外箱頂部有商標及顏色標示/條碼
▼打開外箱，內面印上取出機殼方式(①完全打開外箱開口②翻轉外箱使開口朝下③將外箱往上拉)
▼正面及左側的無打孔強化玻璃交界處採用無支架設計
▼後方最上面有打開頂部面板的施力把手(紅色箭頭)及打開左側板(黃色箭頭)/右側板(水藍色箭頭)的施力凹槽，大面積網狀通風口右上方可裝1個120/140mm風扇，水冷排可裝到140mm，120mm風扇孔位配置長條形固定孔
▼頂部配置金屬網孔板，自後方把手處施力往上拉即可開啟。長條形固定孔可裝3個120mm或2個140mm風扇，水冷排可裝280/360mm
▼頂部金屬網孔板背面兩側共有6支固定卡榫及4支定位銷
▼前方強化玻璃使用卡榫固定，拆卸頂部金屬網孔板後自頂端接縫處施力向前拉即可開啟
▼前方強化玻璃背面上方有2支固定卡榫及2支定位銷，邊緣無任何保護，取放時需注意避免撞擊
▼左側強化玻璃使用卡榫固定，從後方右上凹槽施力向外拉即可開啟
▼機殼左側結構，右側前方預裝3個ARGB發光120mm反向風扇
▼左側強化玻璃背面上/下/右側邊緣有金屬條，上方金屬條有2支固定卡榫及2支定位銷，左側與正面強化玻璃交界處沒有金屬條，取放時需注意避免撞擊
▼右側板前方有網狀通風口，同樣使用卡榫固定，從後方左上凹槽施力向外拉即可開啟
▼右側板背面上方有2支固定卡榫及2支定位銷
▼右側板開啟後的內部圖，直立擴充槽蓋板用束帶綁在底板背面上方穿線開口處
▼機殼右側配置圖，右側前方風扇固定板可裝3個120/140mm風扇，水冷排可裝240/280/360mm。主機板安裝底板上方鏤空，方便拆裝CPU散熱器背板，底板背面靠近前方開口處有3條印上商標的魔鬼氈整線束帶
▼除了安裝說明書(A)及直立擴充槽蓋板(B)分開放置外，其餘配件都收納在透明分類盒內
▼透明分類盒內有綁線(C)、塑膠束帶(D)、3.5吋硬碟專用螺絲(E)、3.5吋硬碟專用墊圈(F)、螺絲透明墊片(G)、備用卡榫固定扣(H)、電源/介面卡螺絲(I)、備用手轉螺絲(J)、直立擴充槽蓋板固定螺絲(K)、底部前方風扇專用固定螺絲(L)、主機板銅柱(M)、顯示卡延長線固定銅柱(N)、銅柱套筒工具(O)、主機板銅柱/2.5吋螺絲(P)、前置I/O面板防塵塞(Q)、蜂鳴器(R)
▼前置I/O面板線組，1為電源指示燈/硬碟指示燈/電源按鈕的一體接頭，2為LED按鈕的接頭，3為耳機/麥克風插座的接頭，4為USB3.2 Type-A的接頭，5為USB3.2 Type-C的接頭
▼右側前方風扇固定板與底板之間落差28mm，交界處側面有3個風扇穿線開口及6個整線固定支架
▼ARGB發光120mm反向風扇，9葉片乳白色反向扇葉軸心處有無限反射鏡面裝飾，黑色外框有乳白色內框，中央貼紙有商標/名稱/型號/電壓/電流/CE標誌/日期
▼外框兩面鎖點處有減震墊，外框側邊有透光溝槽，風扇電源線路為3pin，3pin ARGB LED控制線路具備串接用公頭及母頭，公頭有保護蓋
▼底板背面2.5吋固定板使用手轉螺絲固定，可安裝1個2.5吋SSD
▼燈光風扇控制板，提供6個3pin ARGB插頭(LED1至LED6)、2個3pin接頭(LED7/LED8)及6個風扇3pin插頭(FAN1至FAN6)，連接機殼LED按鈕至SW接點(紅色框)切換內建燈光模式、開啟/關閉燈光，也可連接支援ARGB的主機板連動控制。6個風扇的轉速可透過外部輸入PWM信號進行控制，但無法回傳風扇轉速。SATA電源接頭(A)供電給風扇及LED，PWM/ARGB連動控制接頭(B)連接控制線組
▼控制線組有機殼風扇轉速控制用4pin PWM信號接頭(上)及主機板連動用3pin ARGB母頭(下)
▼機殼後方下面電源供應器安裝位置，固定板使用手轉螺絲固定，提供2種安裝方向螺絲孔
▼前置I/O面板線組從電源艙底部開口穿進機殼
▼安裝3.5吋硬碟時，先在3.5吋硬碟底部螺絲孔安裝專用螺絲及墊圈(紅色框)，墊圈直徑小的部分靠螺絲頭，墊圈直徑大的部分靠硬碟
▼將3.5吋硬碟底部墊圈中間溝槽對準機殼底部導軌開口插入(紅色箭頭)，並往黃色箭頭方向推
▼3.5吋硬碟另一邊底部墊圈中間溝槽也要對準機殼底部導軌開口插入，並繼續往左推
▼從機殼底部看，墊圈溝槽都有正確插入導軌，並露出螺絲頭及墊圈直徑小的部分，表示安裝正確
▼機殼底部導軌可容納2個3.5吋硬碟並排放置，因為空間有限，為了避免發生干涉，需注意SATA電源線及信號線的接頭形式與尺寸，同時注意不要因施力不當或擠壓而損壞硬碟SATA連接器
▼硬碟安裝後，才能從機殼後方下面插入電源供應器(拆硬碟時，要先把電源供應器取出)。安裝2個硬碟及長度160mm的電源供應器時，電源供應器左側與下方硬碟距離47mm，與前方隔板距離130mm，電源供應器頂端與電源艙頂部距離9mm
▼機殼底部腳座有防滑墊，底部網狀通風口配置磁吸式過濾網
▼出廠時前置I/O面板裝在機殼左側底部，上面有2個USB3.2 Type-A、電源按鈕/電源指示燈、4極耳機/麥克風插座、LED按鈕/硬碟指示燈、1個USB3.2 Type-C。未配置重置按鈕
▼若決定更改前置I/O面板安裝位置，建議在安裝電腦組件前更改。更改時先取下底部過濾網，稍微拉出前置I/O面板線組，拆卸前置I/O面板固定螺絲(紅色箭頭)，將前置I/O面板往黃色箭頭方向推，即可取下
▼機殼底部用來固定前置I/O面板的卡榫插入孔，紅色框為左側底部安裝位置，黃色框為前方底部安裝位置
▼將前置I/O面板卡榫對準機殼前方底部卡榫插入孔放入後，往黃色箭頭方向推直到面板切齊前方腳座，鎖上前置I/O面板固定螺絲(紅色箭頭)
▼最後將拉出的前置I/O面板線組重新整理好並裝回底部過濾網
▼前置I/O面板移到機殼前方底部示意圖。改安裝方向時，機殼內部線組可用長度會縮短，要注意是否足夠
▼底板上除了長方形穿線開口外，還提供多個容納背插式主機板後方連接器的大面積開口
▼底部前方網狀通風口可以安裝1個120/140mm風扇，黃色箭頭固定孔對應120mm風扇，紅色箭頭固定孔對應140mm風扇
▼底部前方安裝120mm(上)/140mm(下)風扇示意圖，使用專用固定螺絲從上方採對角方式鎖入。安裝140mm風扇時，風扇左側邊緣與機殼右側前方風扇固定板距離66mm
▼電源艙上方網狀隔板的3個長方形穿線開口有黑色護套
▼後方預裝1個ARGB發光120mm風扇，可重複使用的標準擴充槽擋板具備網狀通風開孔
▼ARGB發光120mm風扇，9葉片乳白色扇葉軸心處有無限反射鏡面裝飾，黑色外框有乳白色內框，中央貼紙有商標/名稱/型號/電壓/電流/CE標誌/日期
▼外框兩面鎖點處有減震墊，外框側邊有透光溝槽，風扇電源線路為3pin，3pin ARGB LED控制線路僅有母頭
▼在最上方擴充槽水平安裝MSI GEFORCE RTX 4090 GAMING X TRIO(337×140×77mm)時，顯示卡背面與機殼頂部風扇固定板距離220mm，顯示卡前端與機殼前方面板距離95mm
▼在最上方擴充槽水平安裝MSI GEFORCE RTX 4090 GAMING X TRIO(337×140×77mm)時，顯示卡頂部與機殼左側板距離45mm
▼在最上方擴充槽水平安裝MSI GEFORCE RTX 4090 GAMING X TRIO(337×140×77mm)時，顯示卡底部與機殼右側前方風扇固定板距離49mm，顯示卡正面與機殼底部前方風扇固定板距離145mm
▼擴充槽固定架具備水平及垂直方向兩種安裝選項，可對應顯示卡水平及垂直安裝，建議在尚未安裝主機板前確認擴充槽方向。若要更改擴充槽固定架方向，首先拆卸紅色框3個固定螺絲
▼擴充槽固定架螺絲有墊片，可降低刮傷機殼表面烤漆的程度，不過墊片強度不好，每次拆裝後最好進行更換
▼取出擴充槽固定架(左圖)，轉90度後重新放入，直到鎖點對準直立方向固定孔位(右圖紅色箭頭)
▼鎖上3個固定螺絲(左圖紅色框)，蓋上直立擴充槽蓋板並鎖上直立擴充槽蓋板固定螺絲(右圖黃色框)，就轉換完成。擴充槽轉成直立方向後，原本第1槽與第7槽會被阻擋，只會露出5個擴充槽
▼電源艙上方網狀隔板有6個顯示卡延長線銅柱鎖點(紅色箭頭)，可對應3個垂直擴充槽(第3/4/5槽)位置
▼在最左側擴充槽垂直安裝MSI GEFORCE RTX 4090 GAMING X TRIO(337×140×77mm)時，顯示卡頂部與機殼頂部風扇固定板距離220mm，顯示卡前端與機殼前方面板距離95mm
▼在最左側擴充槽垂直安裝MSI GEFORCE RTX 4090 GAMING X TRIO(337×140×77mm)時，顯示卡正面與機殼左側板距離54mm
▼在最左側擴充槽垂直安裝MSI GEFORCE RTX 4090 GAMING X TRIO(337×140×77mm)時，顯示卡背面與機殼右側前方風扇固定板距離95mm，顯示卡底部與機殼底部前方風扇固定板距離93mm
▼右側配置示意圖

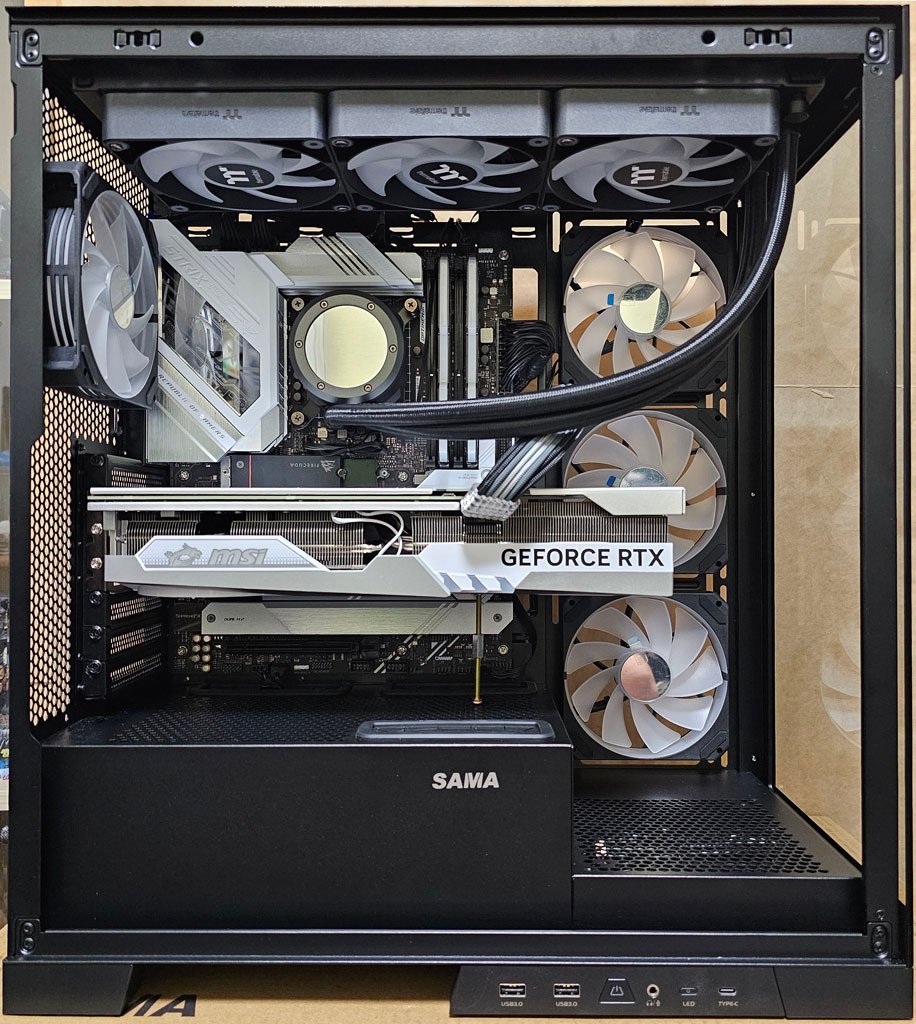

▼左側配置示意圖
▼電源指示燈及LED開關內的硬碟指示燈顏色為白色
▼安裝完成運作示意圖
▼安裝完成運作示意圖
▼右側前方風扇的燈光也會從右側板通風網孔透出
▼內建預設燈效展示影片：
接下來進行CPU+GPU高負載前/後溫度比較
處理器：Intel Core i7-12700K
主機板：ASUS ROG STRIX Z690-A GAMING WIFI D4
記憶體：tigo X3 DDR4-3600 8GB×2
作業系統碟：Seagate FireCuda 530 1TB散熱片版
顯示卡：MSI GEFORCE RTX 4070 Ti GAMING X TRIO WHITE
散熱器：Thermaltake TH360 V2 ARGB Sync一體式水冷及THERMALRIGHT LGA17XX-BCF改裝扣具
電源供應器：EVGA 1000 G6
主機板UEFI設定均維持預設值
▼CPU+GPU高負載前Core Temp、GPU-Z感測器、AIDA64感測器頁面
▼CPU+GPU高負載30分鐘後Core Temp、GPU-Z感測器、AIDA64感測器頁面
▼CPU+GPU高負載30分鐘後的左側(上)及右側(下)的紅外線熱影像圖
▼CPU+GPU高負載30分鐘後的頂部(左)及後方(右)的紅外線熱影像圖
不錯的點：
○正面及左側的無打孔強化玻璃交界處採用無支架設計，無視野斷層
○支援標準及背插式ATX/Micro-ATX/Mini-ITX主機板
○右側前方/頂部/底部前方/後方提供最多8個風扇安裝空間，預裝3個ARGB發光120mm反向風扇及1個ARGB發光120mm風扇，右側前方及頂部可裝280/360mm一體式水冷散熱排，底部配置磁吸式防塵濾網
○機殼頂部網孔板、左/右側板、前方面板均採用免螺絲快拆卡榫固定設計
○前置I/O面板提供2個USB3.2 Type-A及1個USB3.2 Type-C，安裝位置可選擇左側底部或前方底部
○7個標準擴充槽可選水平及垂直安裝配置(垂直安裝延長線另購)，擋板可重複使用
○燈光風扇控制板提供6個3pin ARGB插針及6個風扇3pin插針，可使用燈光按鈕切換內建預設燈效，也能與支援ARGB主機板連動控制。6個風扇可經主機板PWM信號連動控制轉速
○隨附小配件分類整理盒、前置I/O面板防塵橡膠塞、蜂鳴器
可改進的點：
○前方/左側強化玻璃的部分邊緣未受金屬條保護，取放時需注意避免撞擊
○僅提供1個2.5吋SSD及2個3.5吋硬碟位置，3.5吋硬碟使用專用墊圈及螺絲，並排安裝於底部，拆裝前要先取出電源供應器，接頭空間受到限制
○右側前方及頂部的網孔板僅可阻擋較大灰塵及異物
○右側前方安裝水冷排時，若顯示卡總長度超過底板，無法使用水平安裝，需改採垂直安裝(延長線另購)
○未配置重置按鈕
