thermaltake TOUGHPOWER GF A3 ATX 3.0 1050W特色：
●80PLUS金牌認證轉換效率
●14公分短機身，全模組化設計，採用黑色帶狀/編織網包覆模組化線材
●提供2個EPS 4+4P接頭，支援高階Intel/AMD處理器及主機板平台
●提供1個12VHPWR插座及1條黑色編織網包覆模組化線材，相容ATX 3.0/PCIe 5.0，支援新款顯示卡
●採用主動功率因數修正、半橋諧振及同步整流12V功率級，搭配DC-DC轉換3.3V/5V/-12V，使12V可用功率最大化，並改善各輸出電壓交叉調整率
●內部12公分散熱風扇可切換Smart Zero Fan模式及正常模式，開啟Smart Zero Fan模式後於低負載/低溫下風扇會停止運轉，能在散熱效能與靜音中取得平衡
●採用日系105℃主電容，提供10年保固
thermaltake TOUGHPOWER GF A3 ATX 3.0 1050W輸出接頭數量：
ATX 20+4P：1個
EPS 4+4P：2個
12VHPWR：1個
PCIE 6+2P：5個
SATA：12個
大4P：4個
小4P：1個(轉接線)
▼外盒正面有thermaltake商標、TOUGHPOWER GF A3產品名稱、80PLUS金牌認證、1050W輸出功率、產品外觀圖、產品特色、10年保固
▼外盒背面有thermaltake商標、特色說明、轉換效率圖表、風扇噪音VS輸出百分比圖表、官方網址、接頭圖片/數量表、輸入/輸出規格表、廠商資訊、交流電源線插頭種類、條碼、安規認證
▼外盒上側面有thermaltake商標。外盒下側面有多國語言產品特色簡介
▼外盒左/右側面有thermaltake商標、迷你體積/Smart Zero Fan模式開關示意圖、PCIe Gen 5.0顯示卡12VHPWR接頭示意圖、80PLUS金牌認證、TOUGHPOWER GF A3產品名稱、輸出功率

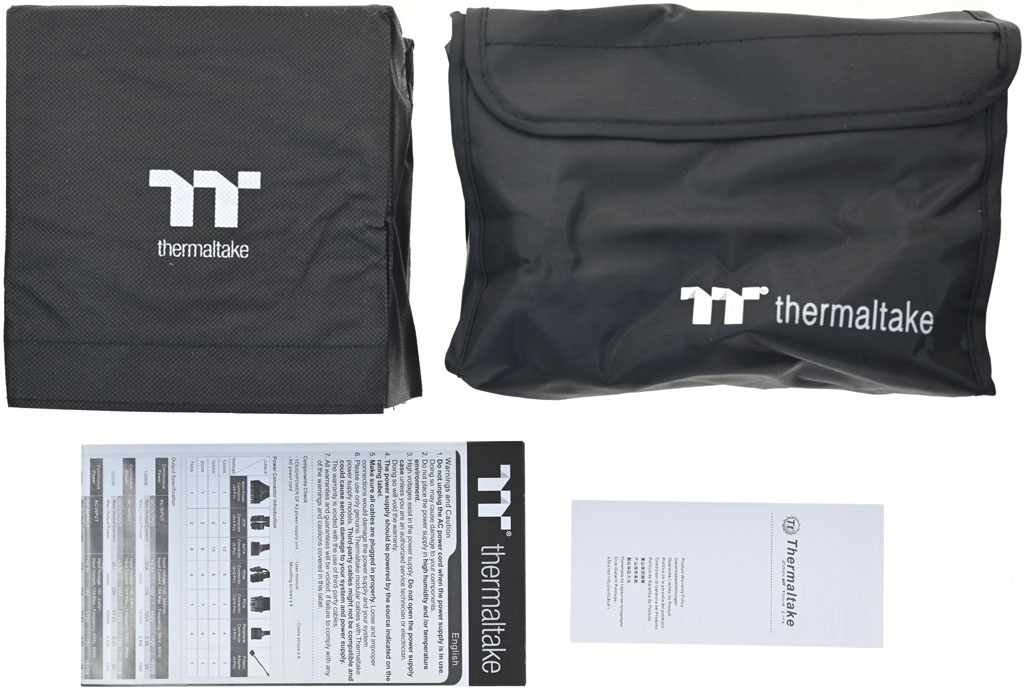

▼包裝內容，電源本體裝在印上商標的黑色不織布袋內，其他還有印上商標的黑色尼龍收納包、安裝說明、保固說明
▼印上商標的黑色尼龍收納包內有魔鬼氈整線帶固定的模組化線組、3×1.5mm² 15A交流電源線、塑膠束帶、固定螺絲

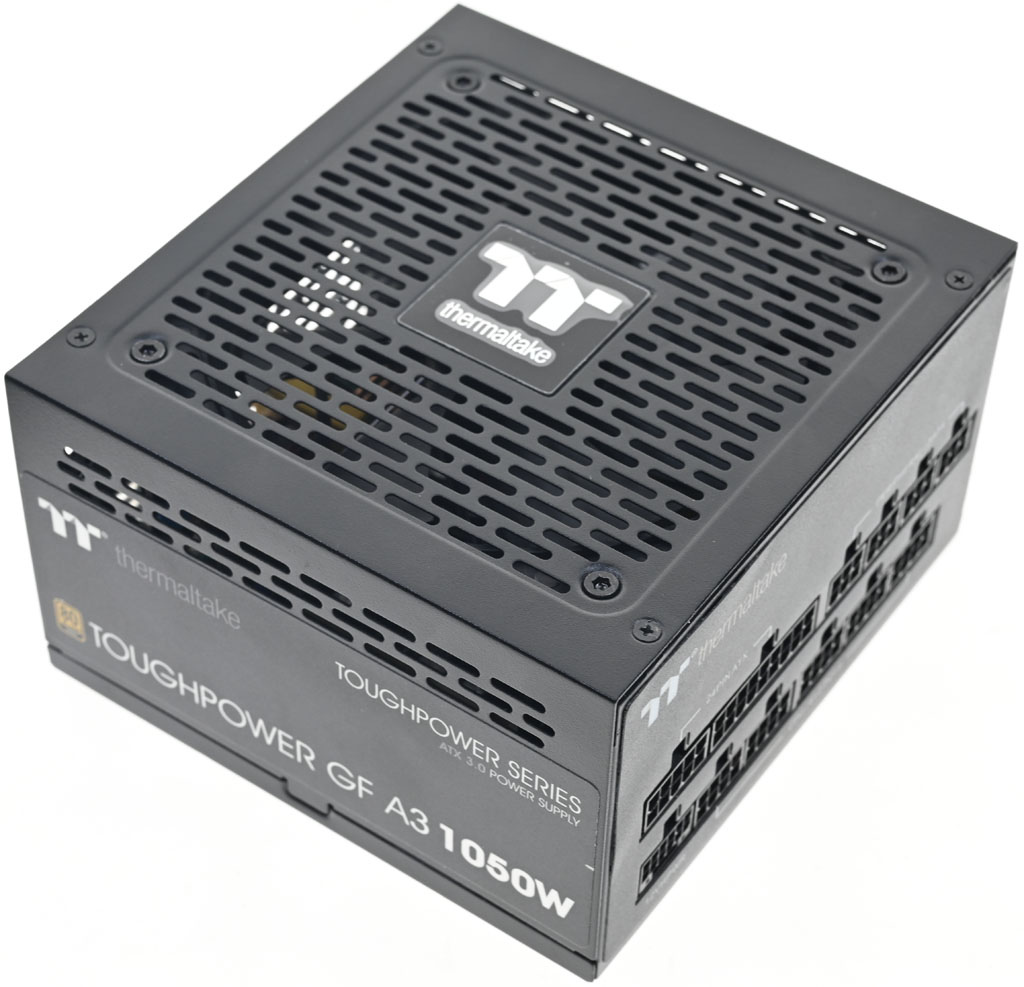

▼本體尺寸為140mm×150mm×86mm

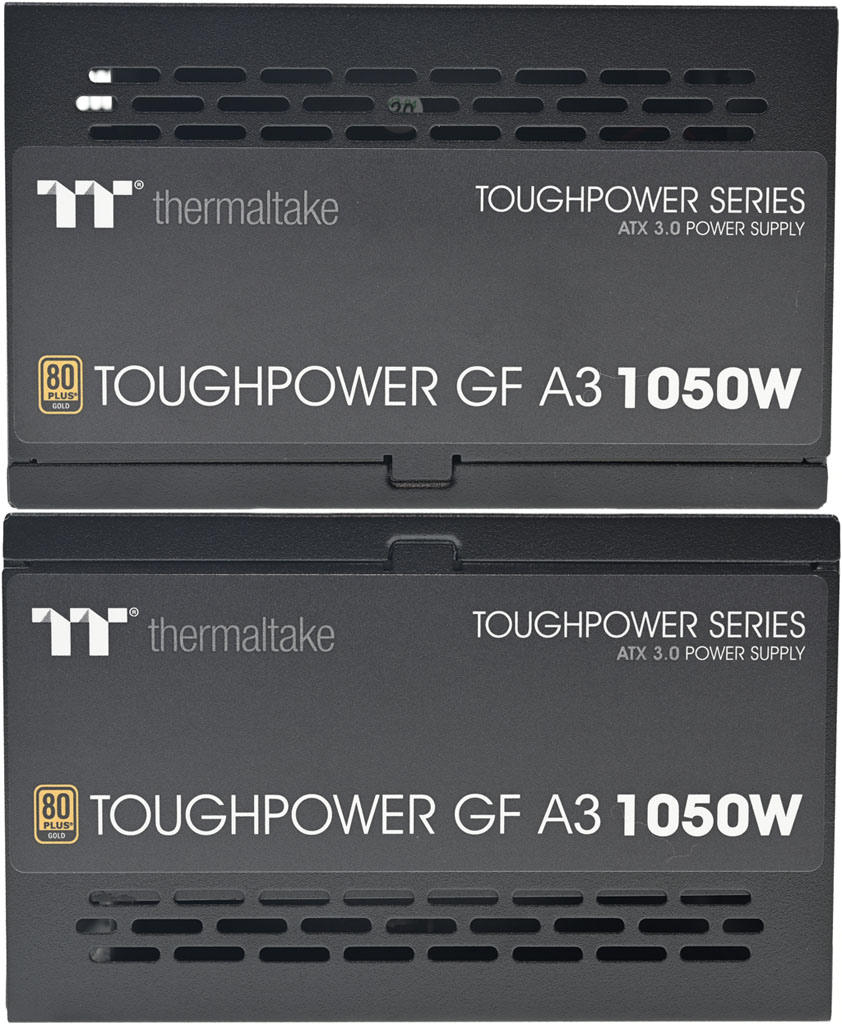

▼本體兩側外殼靠近風扇那面有長條形橢圓開孔通風口，裝飾貼紙上有thermaltake商標、系列、80PLUS金牌認證、TOUGHPOWER GF A3名稱、輸出功率

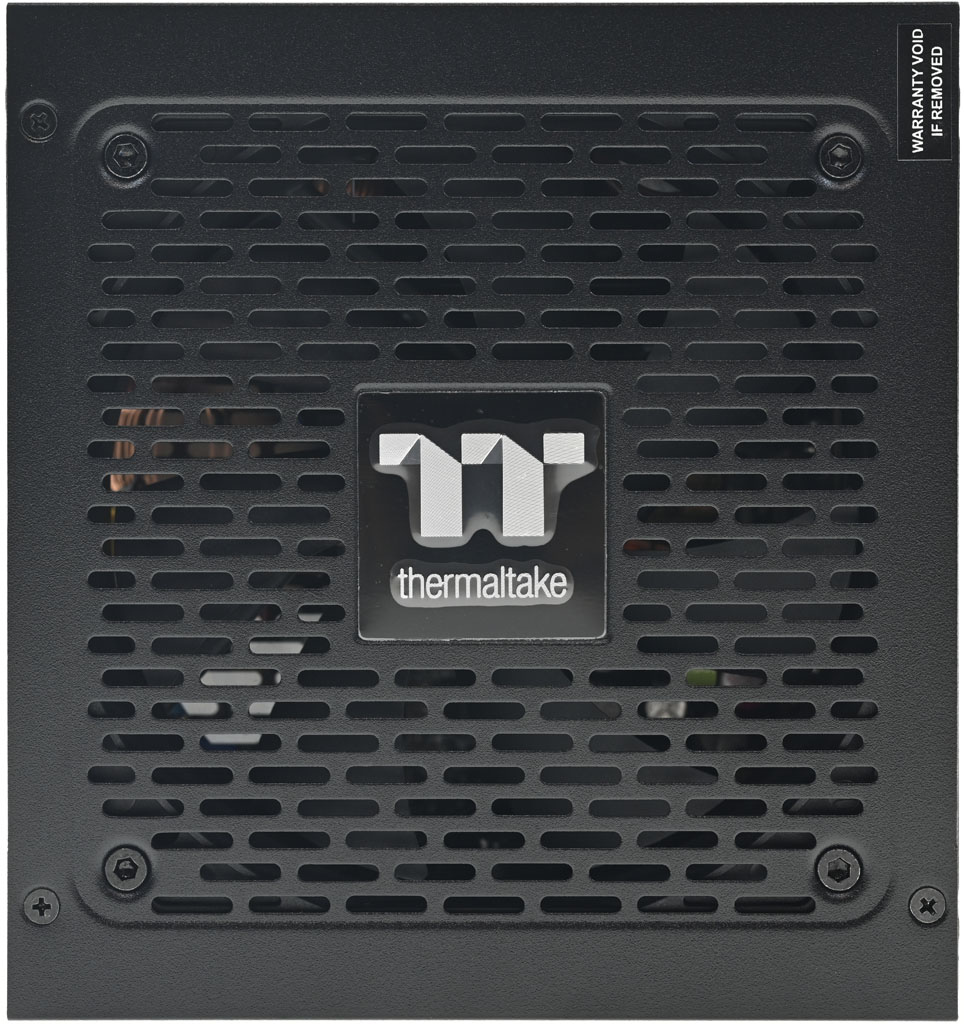

▼直接在外殼上沖壓長條形橢圓開孔風扇護網，中間有thermaltake商標銘牌

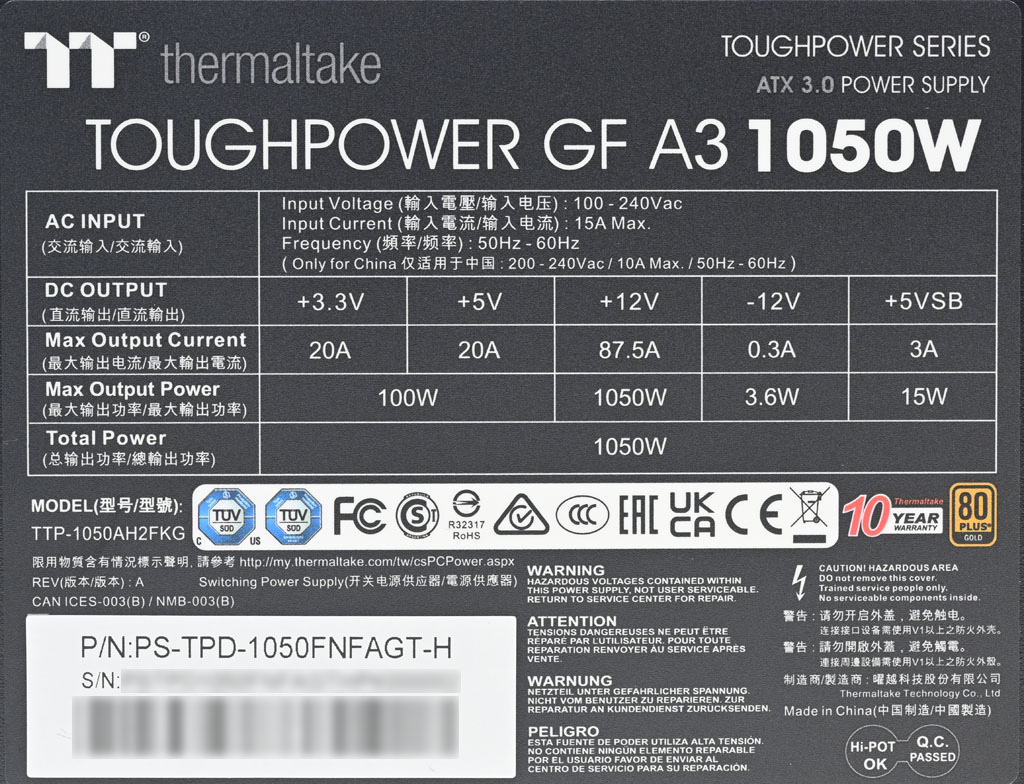

▼本體背面標籤有thermaltake商標、系列、TOUGHPOWER GF A3名稱、輸出功率、輸入電壓/電流/頻率、各組最大輸出電流/功率、總輸出功率、型號、安規認證、10年保固圖示、80PLUS金牌認證、條碼、警告訊息、廠商資訊、產地(中國)

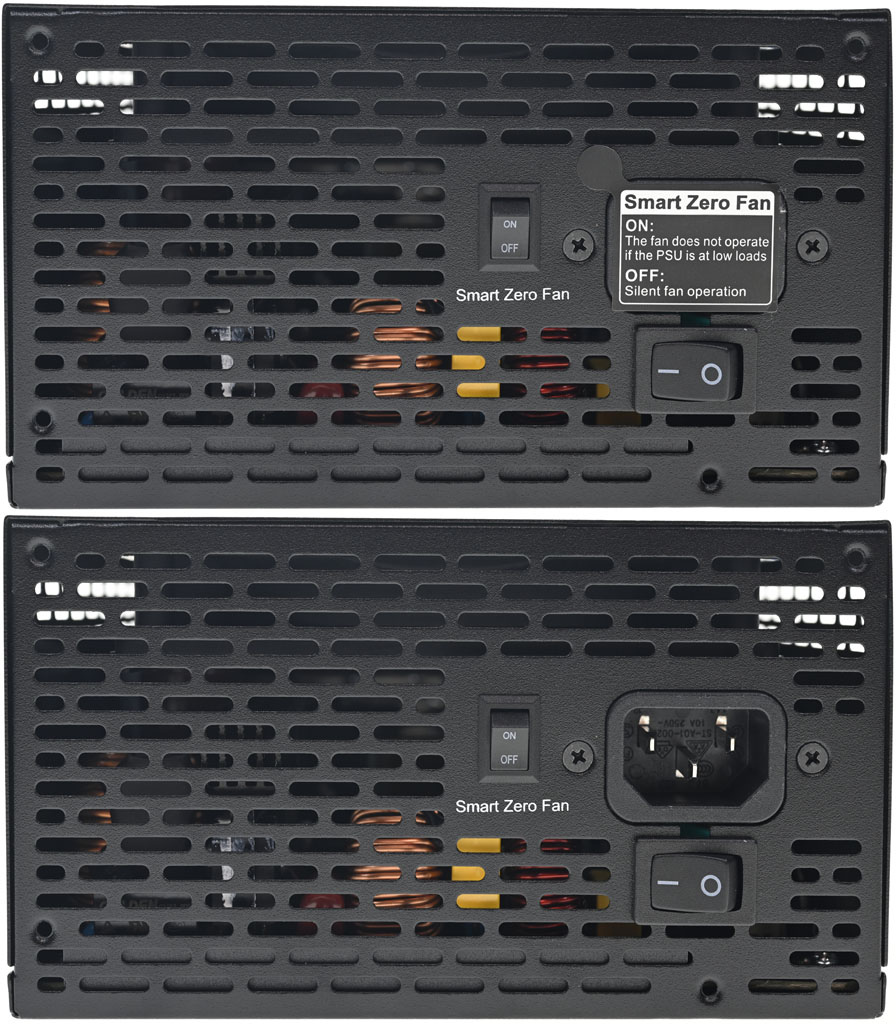

▼本體長條形橢圓開孔網狀出風口處設有Smart Zero Fan開關、交流輸入插座及電源總開關。交流輸入插座貼上Smart Zero Fan開關ON/OFF功能說明貼紙

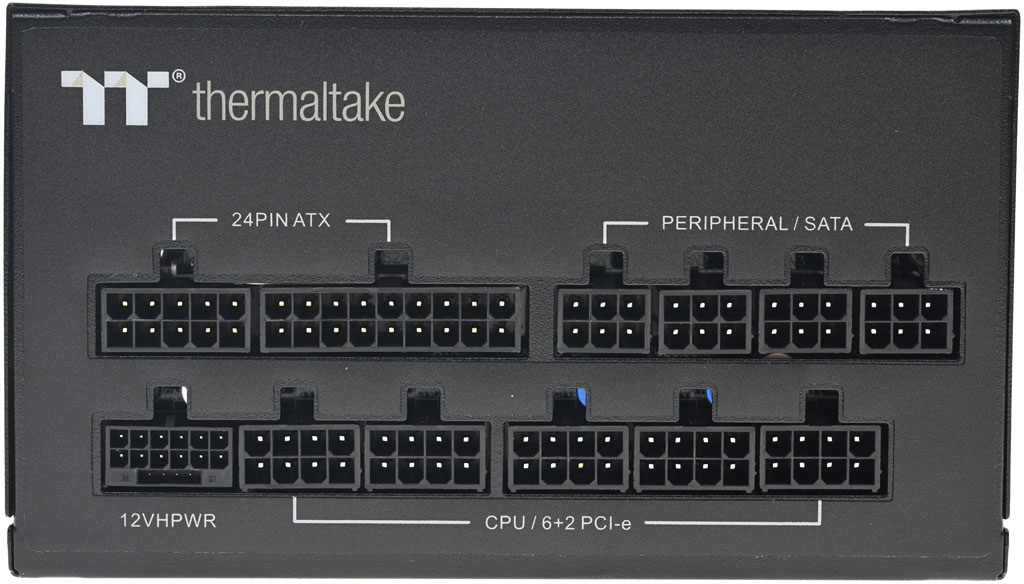

▼模組化線組輸出插座有名稱標示，左上方有thermaltake商標

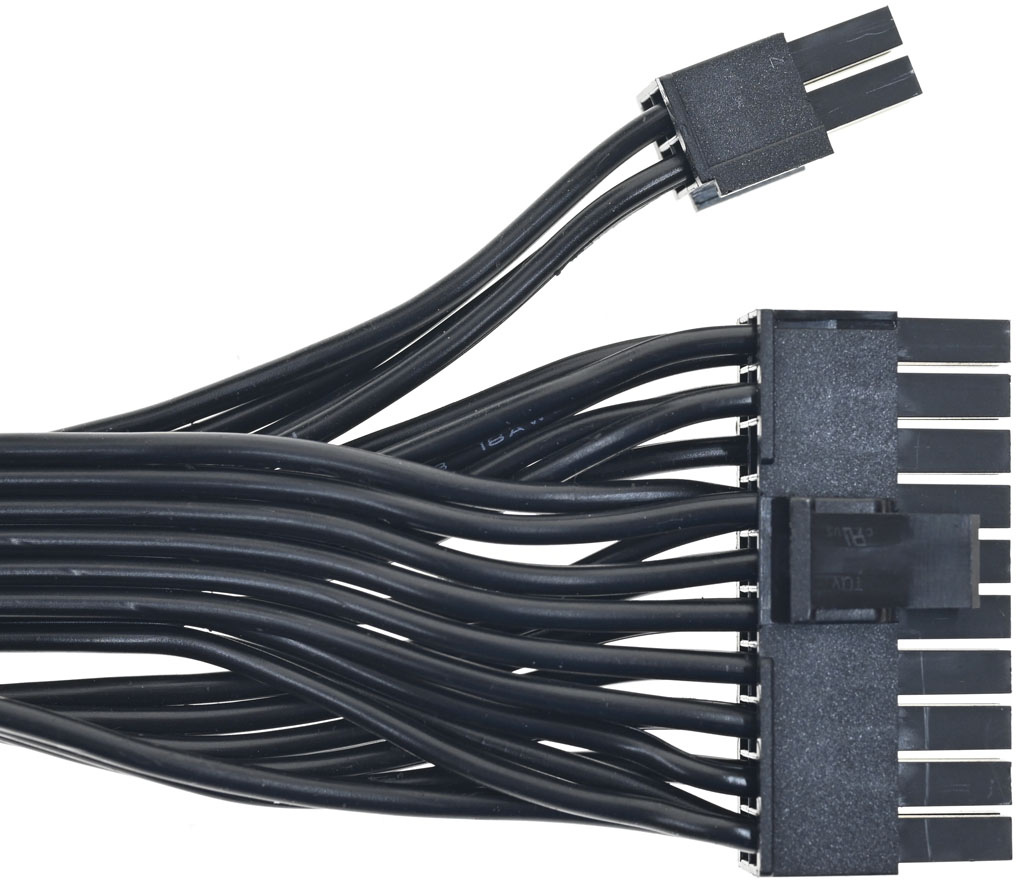

▼1條主機板電源黑色帶狀模組化線路，提供1個ATX 20+4P接頭，16/18AWG線路長度59公分

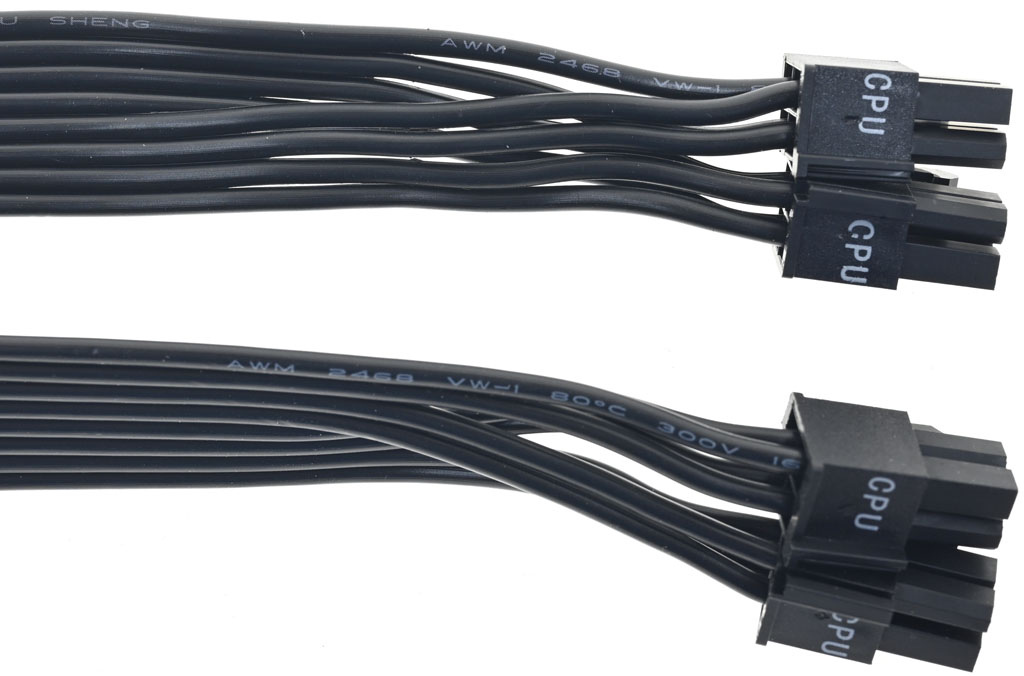

▼2條處理器電源黑色帶狀模組化線路，提供2個EPS 4+4P接頭，16AWG線路長度65公分

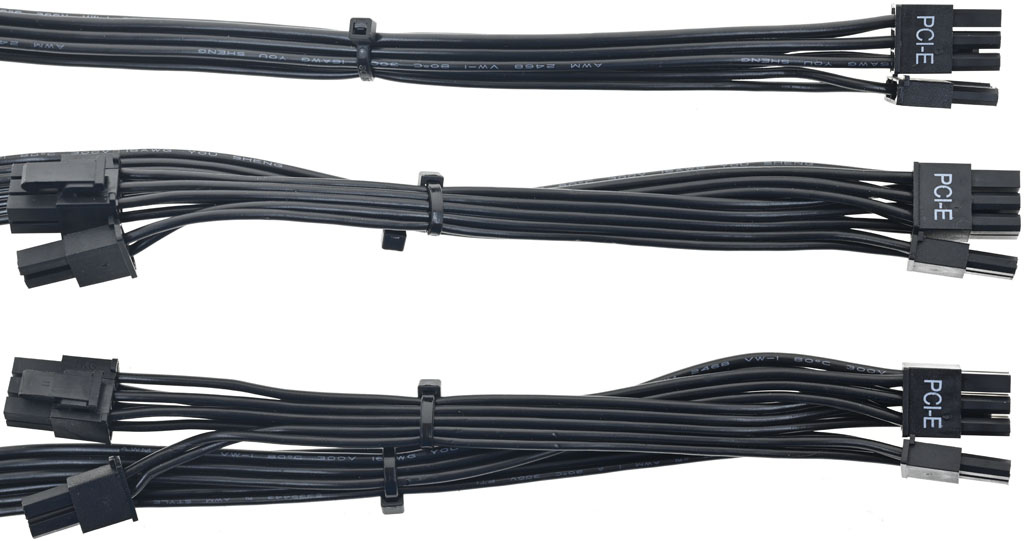

▼3條顯示卡電源黑色帶狀模組化線路，提供5個PCIE 6+2P接頭，1條單接頭16/18AWG線路長度50公分，2條雙接頭至第一個接頭16/18AWG線路長度50公分，接頭間18AWG線路長度15公分
▼1條12VHPWR黑色編織網包覆模組化線路，接頭標示600W，16/26AWG線路長度60公分

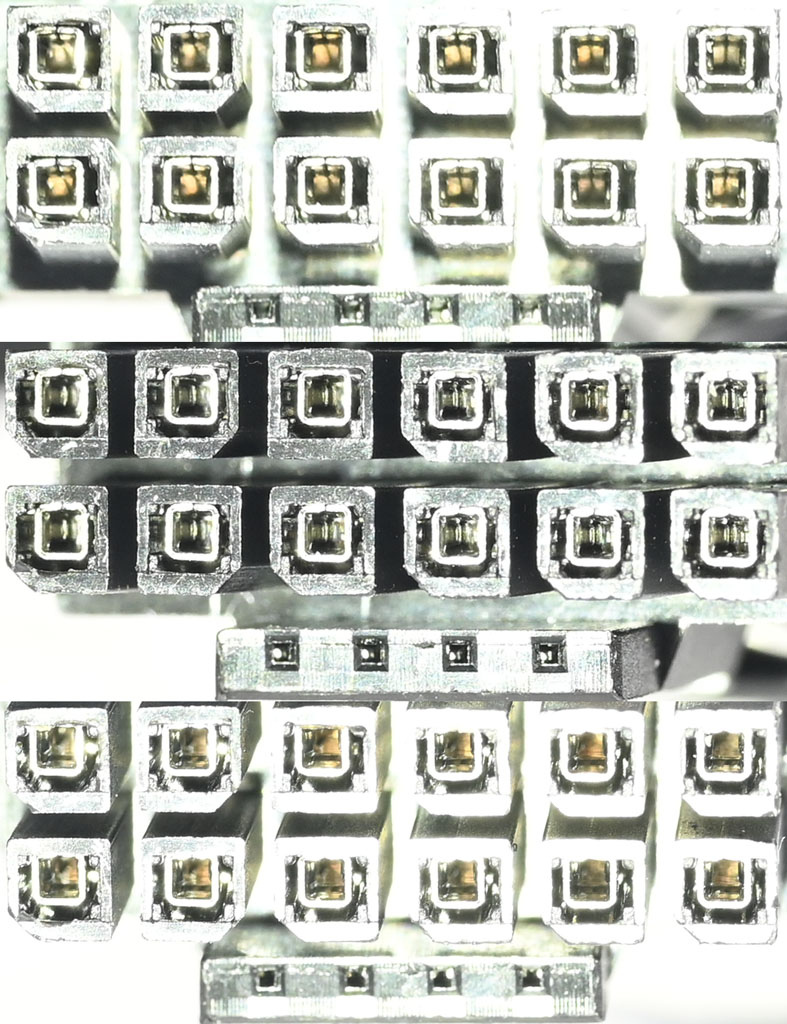

▼12VHPWR接頭內部金屬連接器的樣式如下圖所示

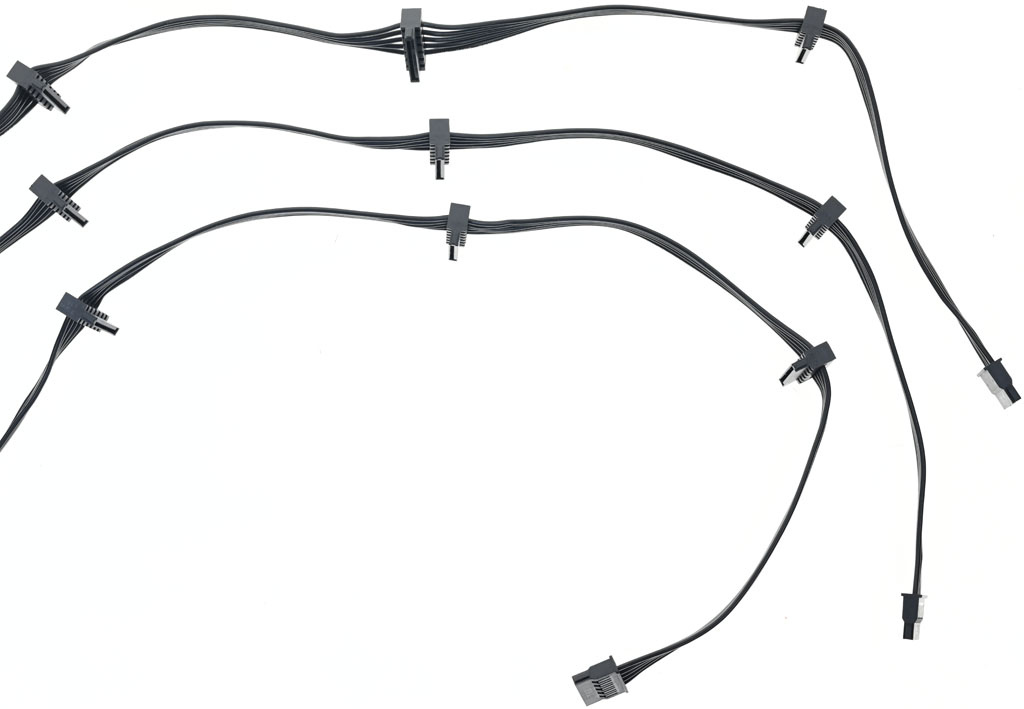

▼3條SATA黑色帶狀模組化線路，提供9個直角SATA接頭及3個直式SATA接頭，至第一個接頭18AWG線路長度49公分，接頭間18AWG線路長度14.5公分

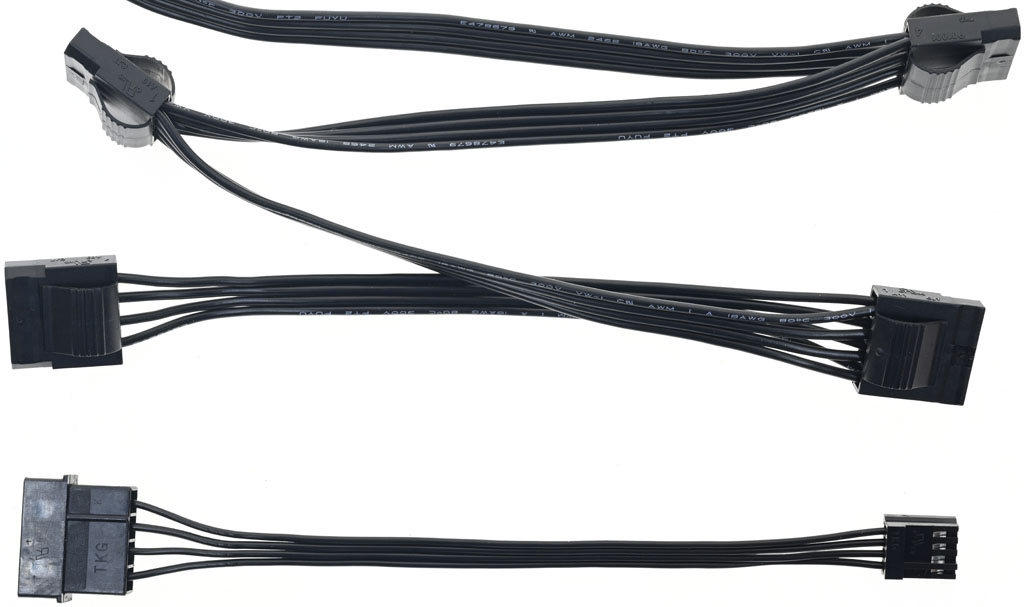

▼1條大4P黑色帶狀模組化線路，提供4個省力易拔大4P接頭，至第一個接頭18AWG線路長度50公分，接頭間18AWG線路長度15公分。提供1條大4P轉小4P轉接線，22AWG線路長度15公分

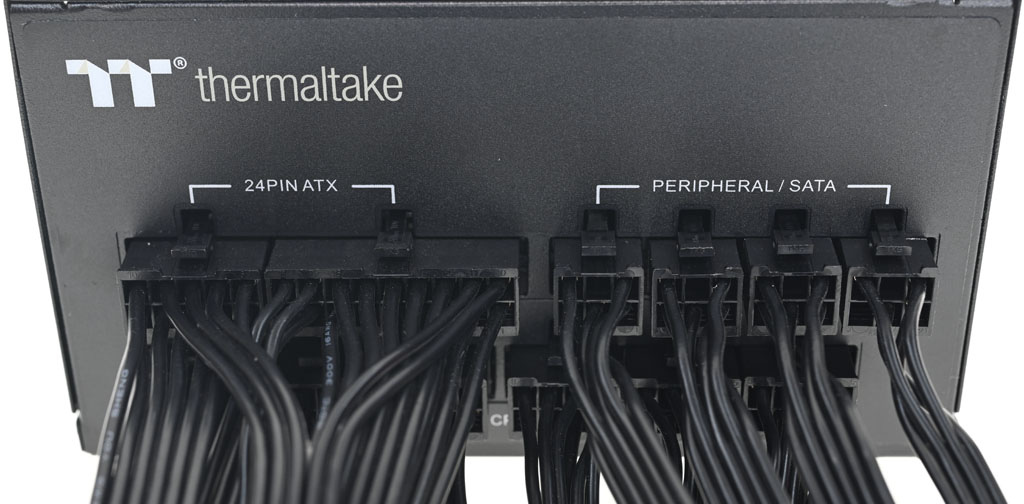

▼將所有模組化線路插上的樣子

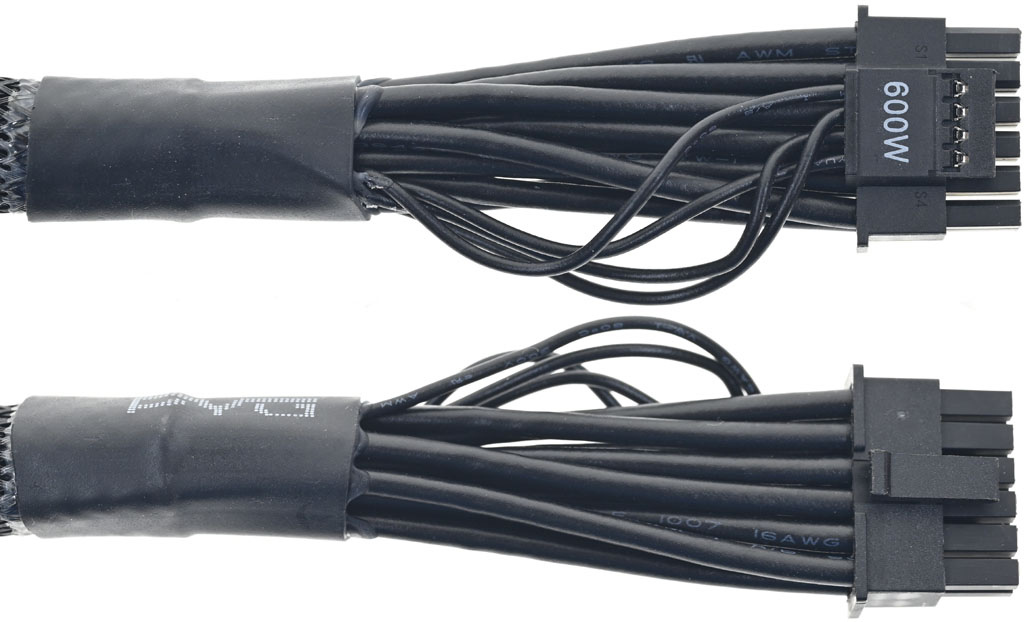

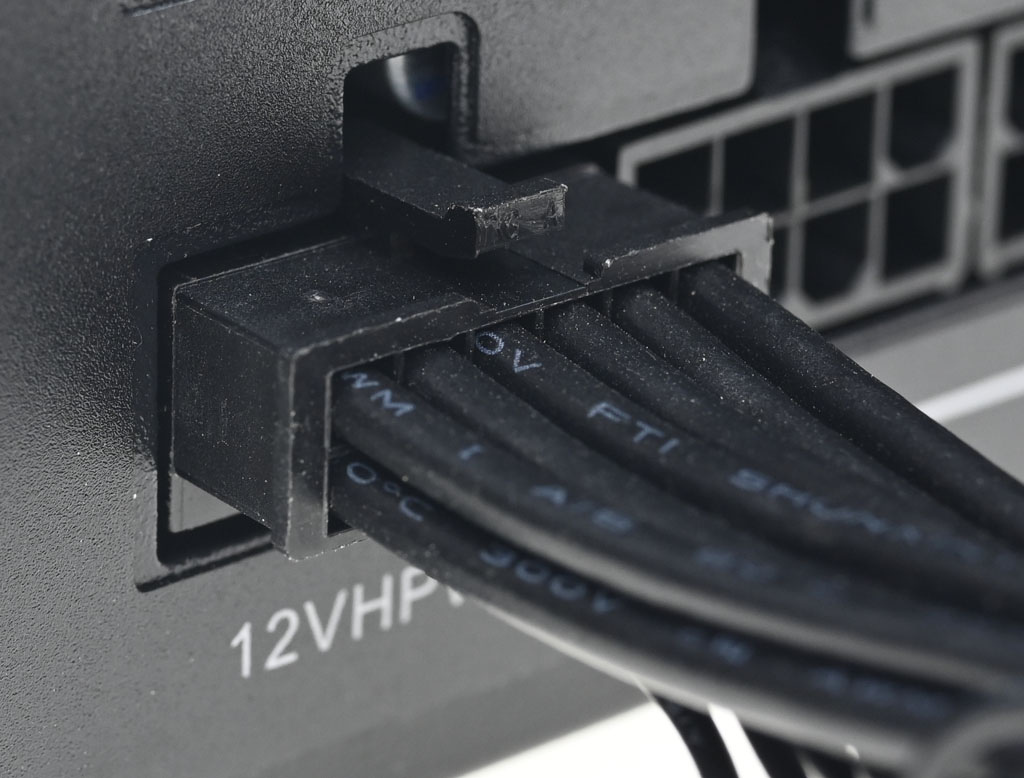

▼12VHPWR模組化線路插頭連接處近照

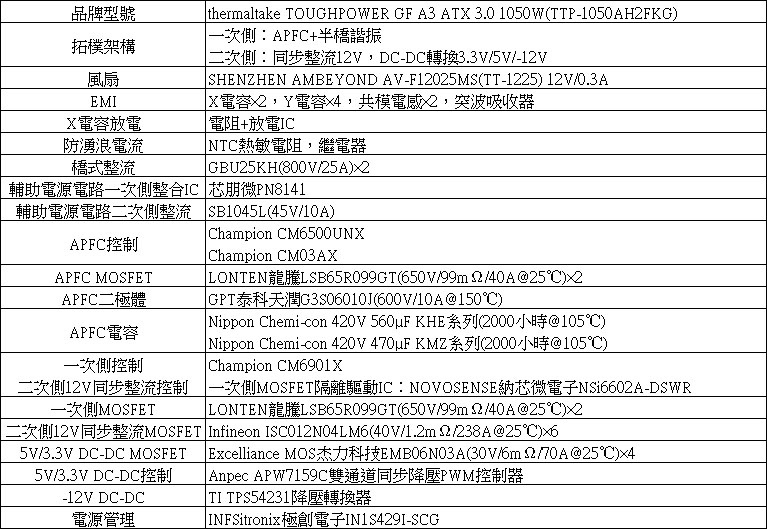

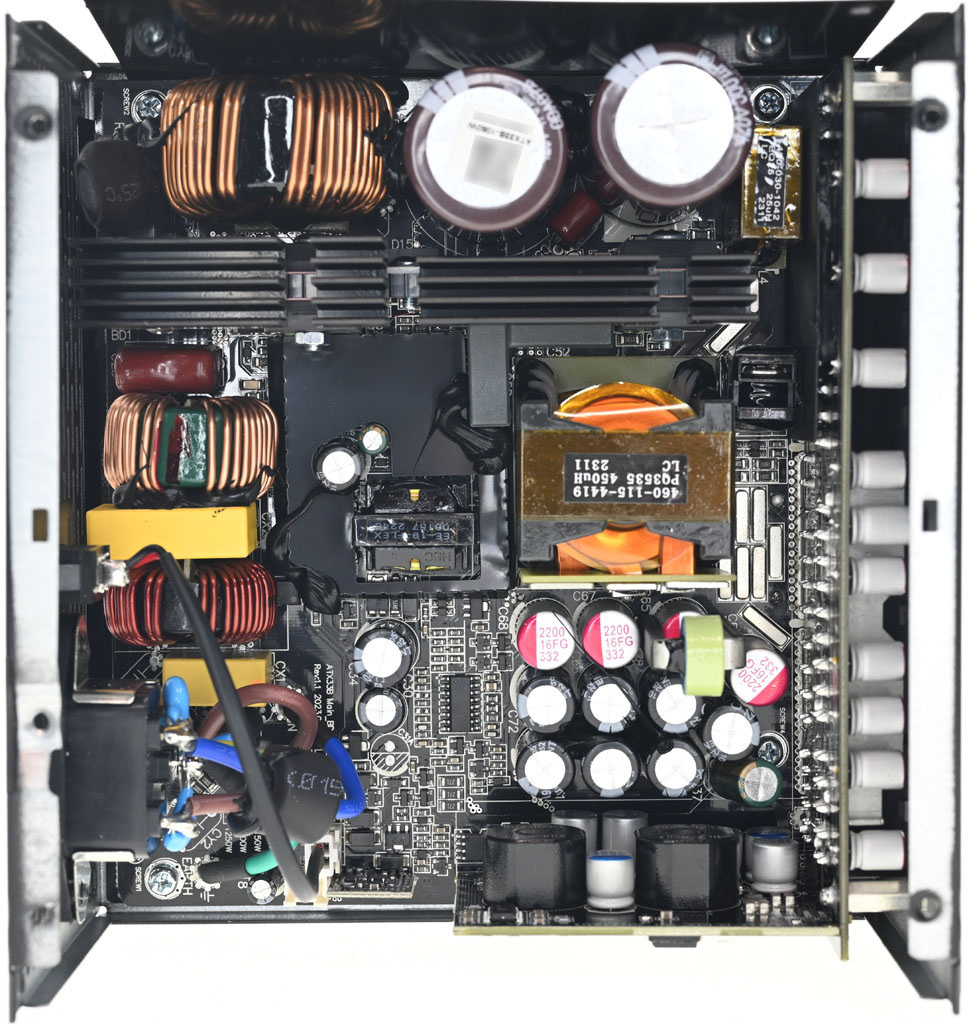

▼內部結構及使用元件說明簡表
▼採用一次側主動功率因數修正及半橋諧振，二次側12V同步整流，並經由DC-DC轉換3.3V/5V/-12V

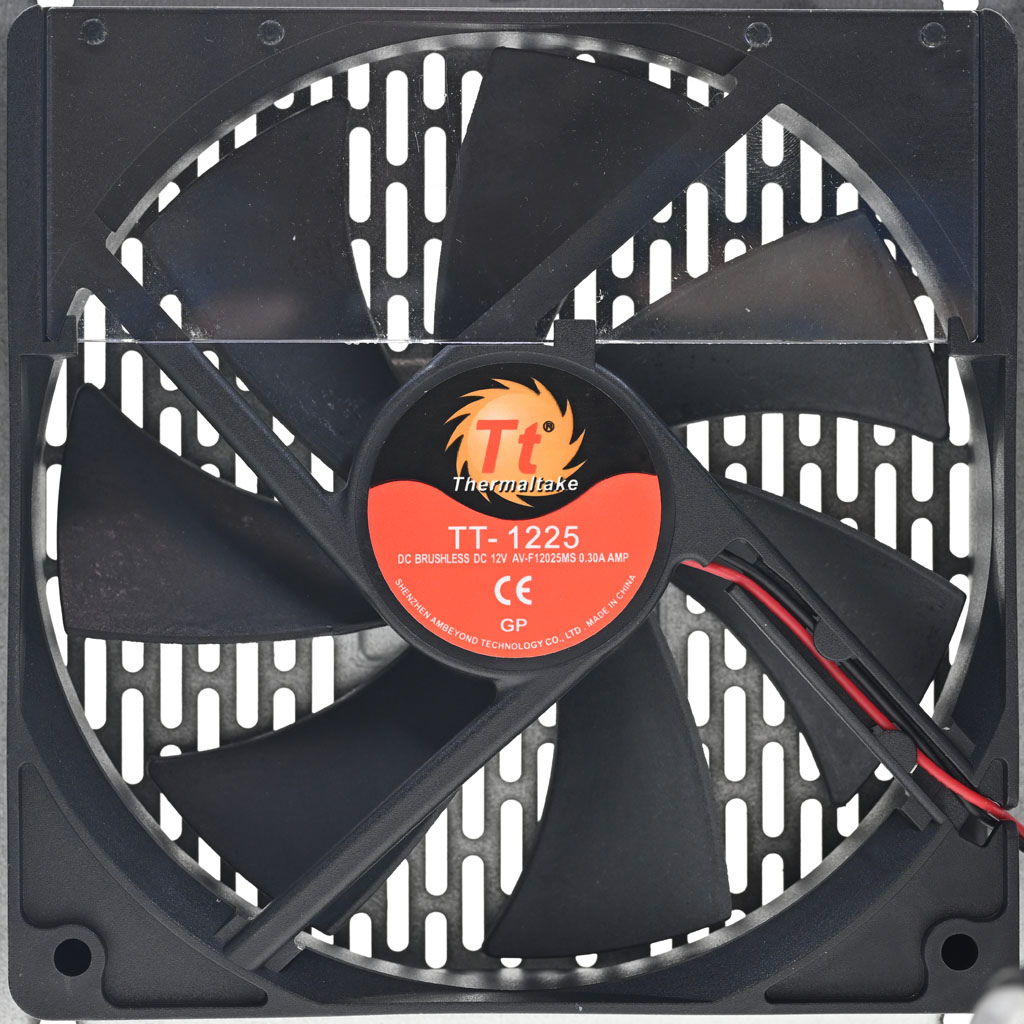

▼採用SHENZHEN AMBEYOND AV-F12025MS(TT-1225) 12V/0.3A風扇，並設置氣流導風片

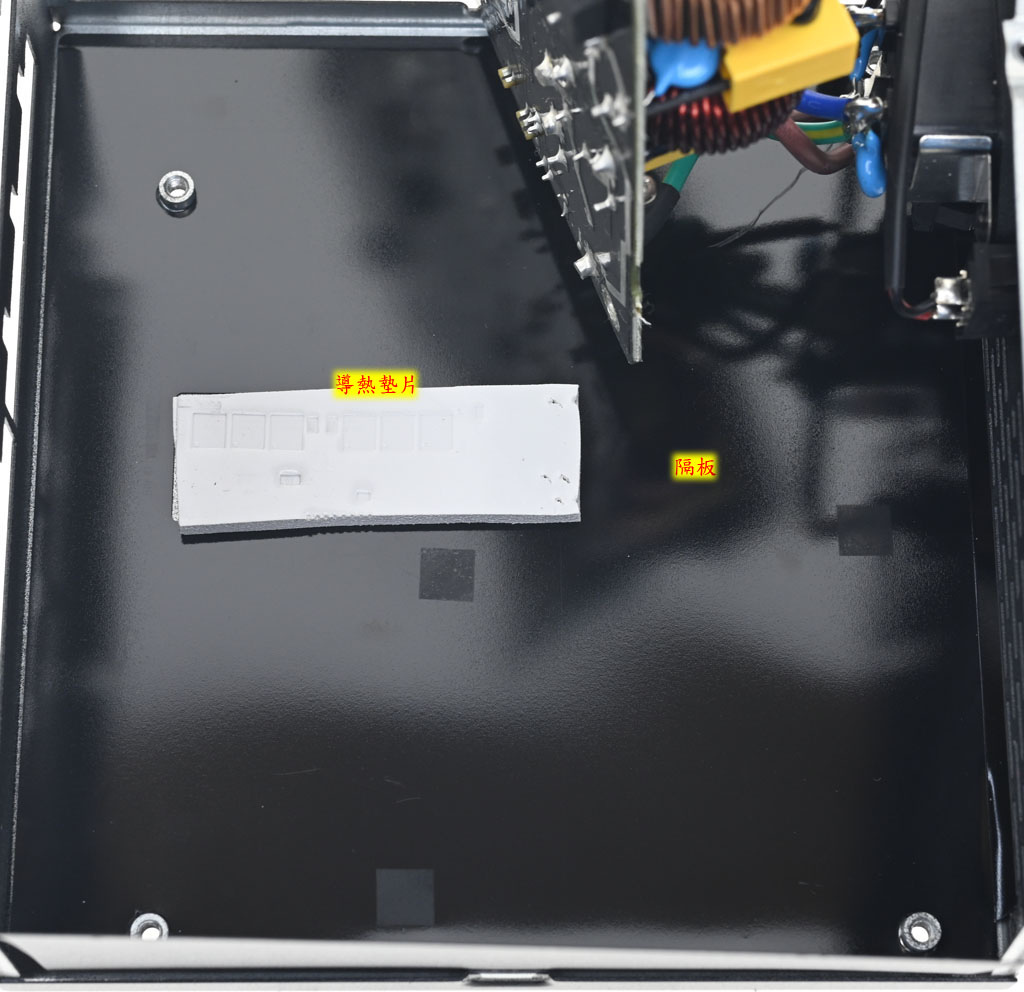

▼外殼底部黑色隔板於主電路板二次側區域開孔並貼上導熱墊片

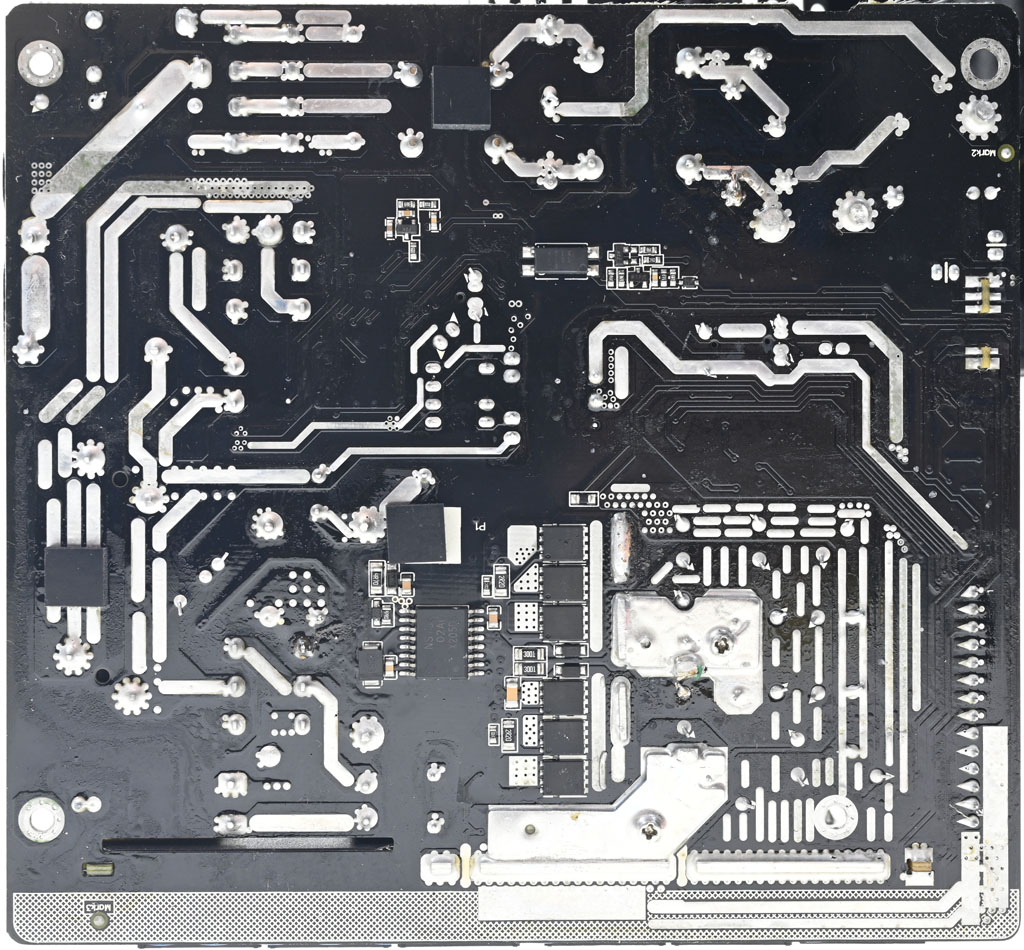

▼主電路板背面焊點做工良好，大電流線路有敷錫，於部分二次側區域加裝金屬板
▼交流輸入插座焊點加上2個Y電容(CY1/CY2)。磁芯有包覆套管，交流輸入插座、總開關及風扇模式開關的焊點未包覆套管

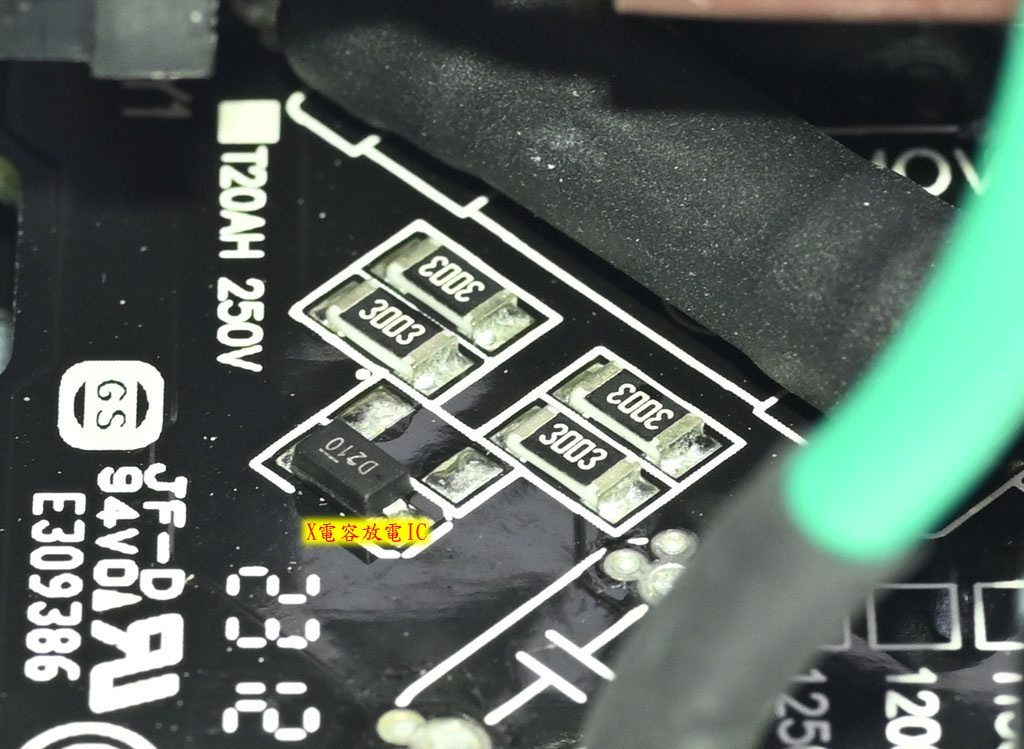

▼主電路板上臥式安裝的保險絲旁有X電容放電IC及電阻

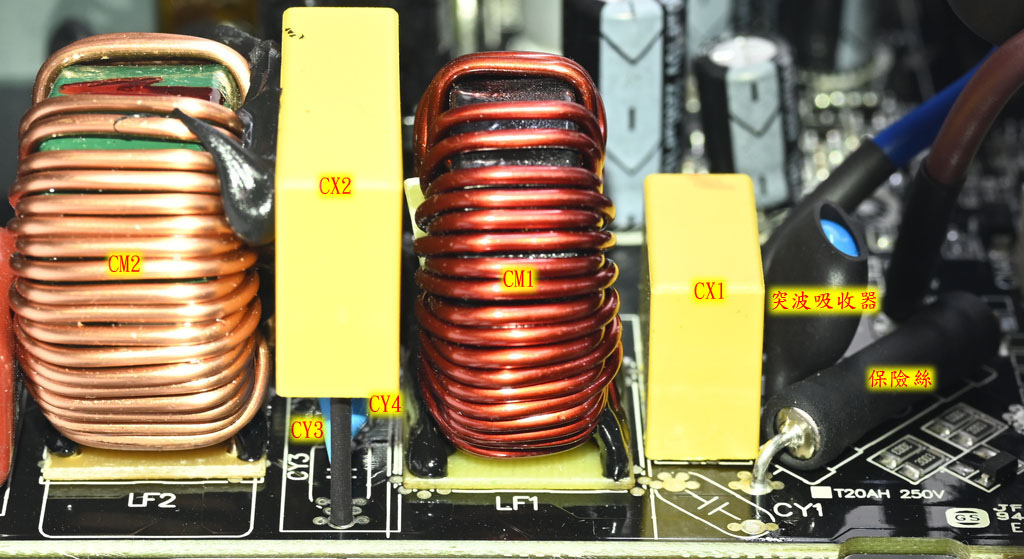

▼主電路板上有2個共模電感(CM1/CM2)、2個X電容(CX1/CX2)及2個Y電容(CY3/CY4，位於CX2下方)，右側臥式安裝的保險絲及突波吸收器有包覆套管

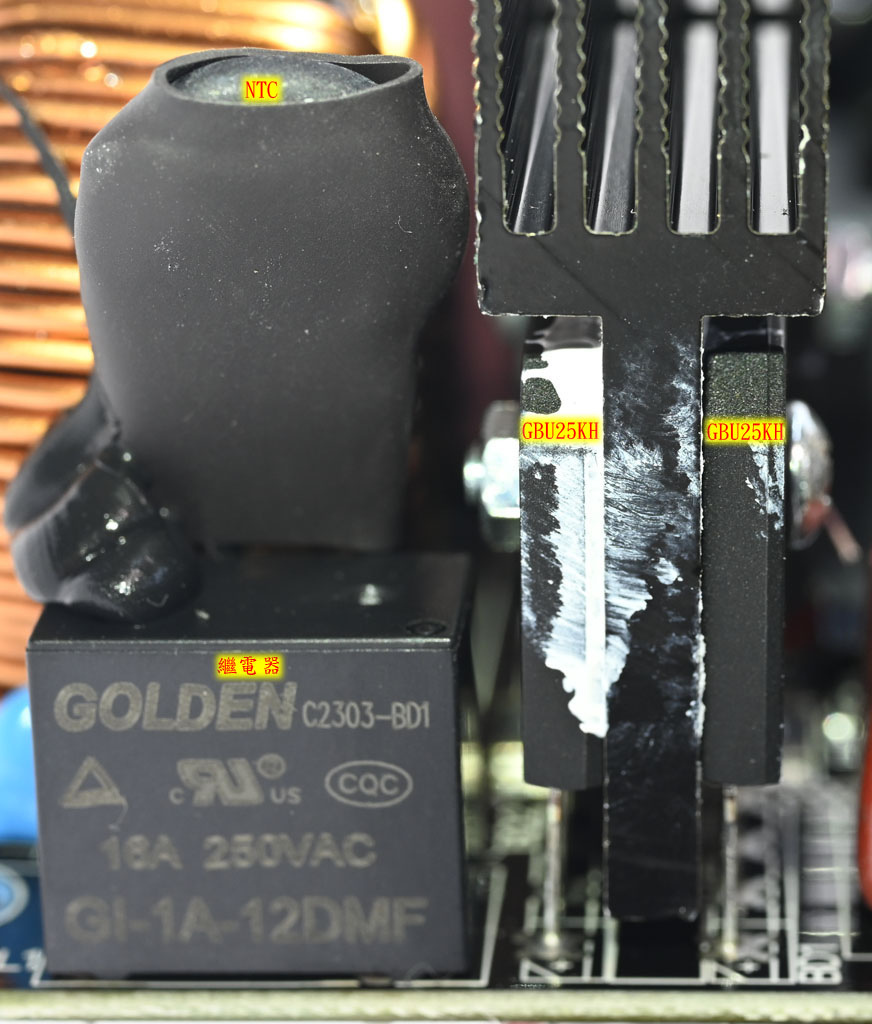

▼2個並聯的GBU25KH橋式整流器固定在散熱片的兩個面上。包覆套管的NTC熱敏電阻用來抑制輸入湧浪電流，電源啟動後會使用繼電器將其短路，去除NTC所造成的功耗損失
▼環狀磁芯APFC電感左側的APFC電容採用1個Nippon Chemi-con 420V 560µF KHE系列105℃電解電容(左)及1個Nippon Chemi-con 420V 470µF KMZ系列105℃電解電容(右)並聯組成，總容值為1030µF

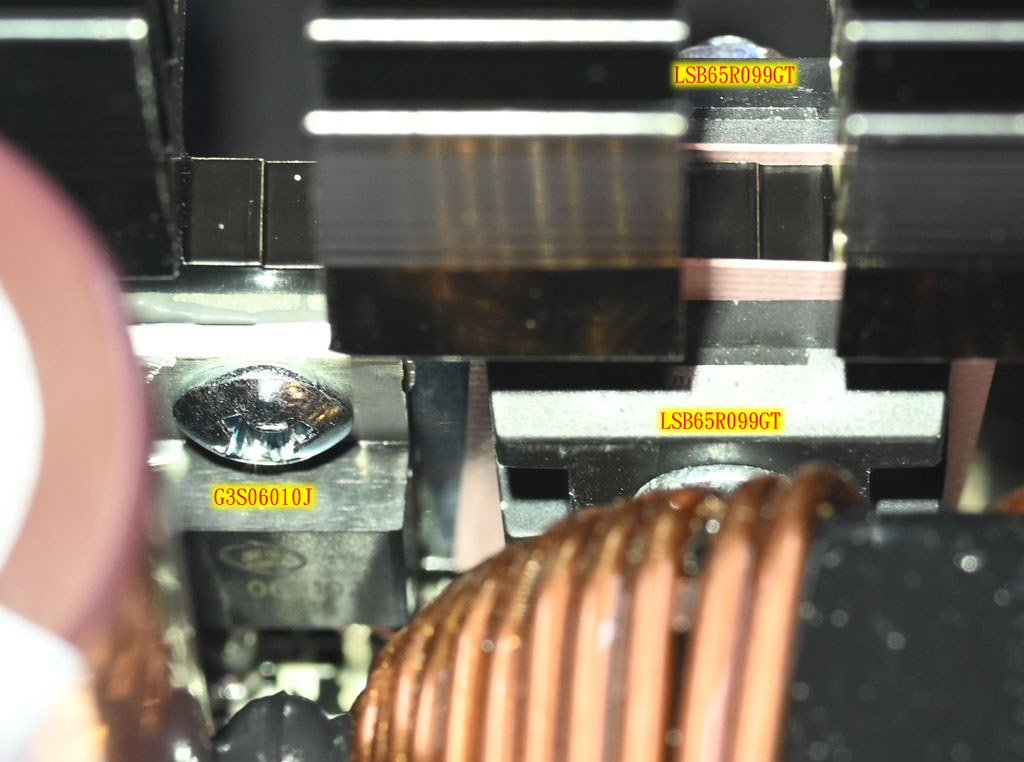

▼APFC MOSFET採用2個LONTEN龍騰LSB65R099GT TO-247封裝MOSFET，APFC二極體採用GPT泰科天潤G3S06010J

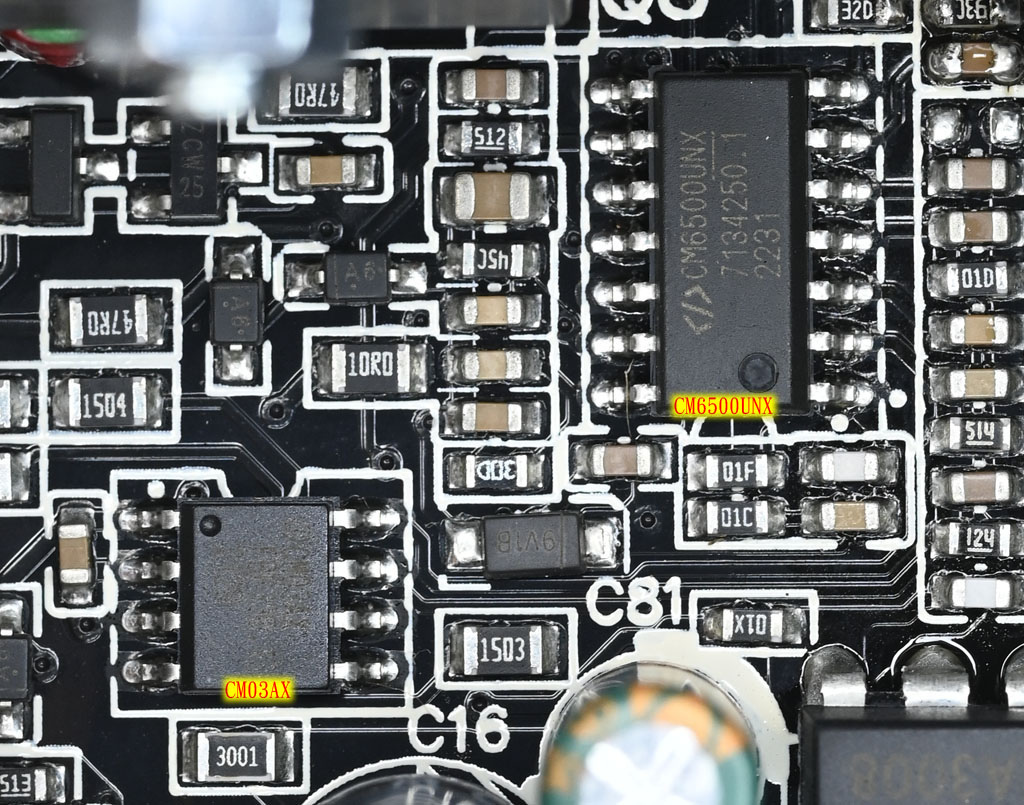

▼主電路板正面的虹冠電子CM6500UNX負責APFC電路控制，CM03AX負責節能控制

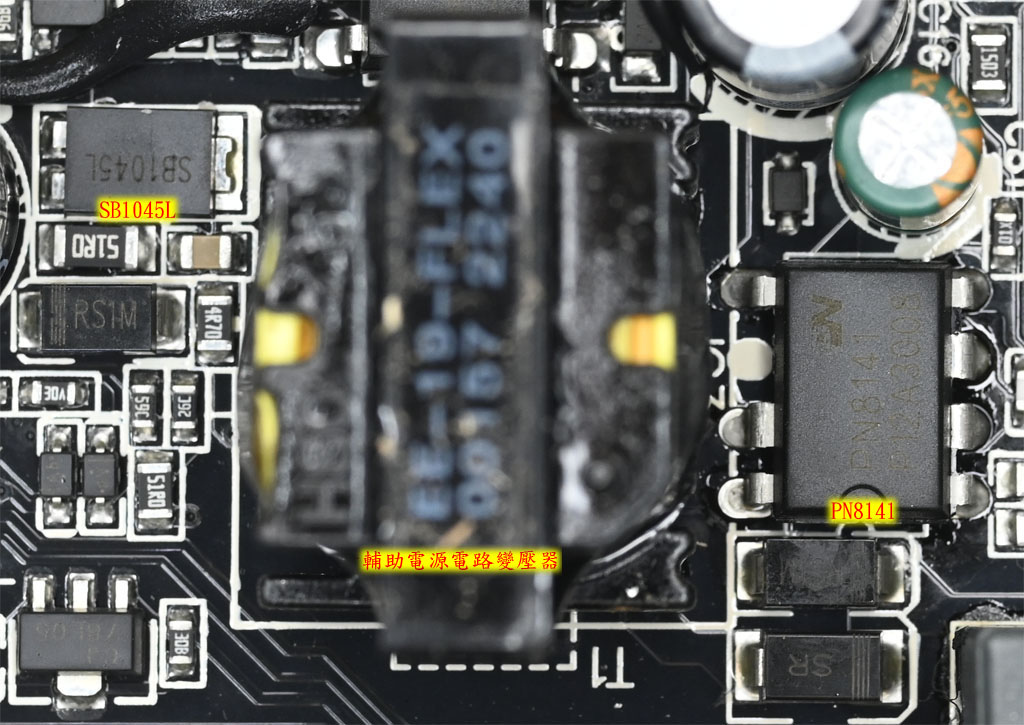

▼主電路板正面的輔助電源電路一次側整合IC為芯朋微PN8141，二次側整流採用SB1045L二極體

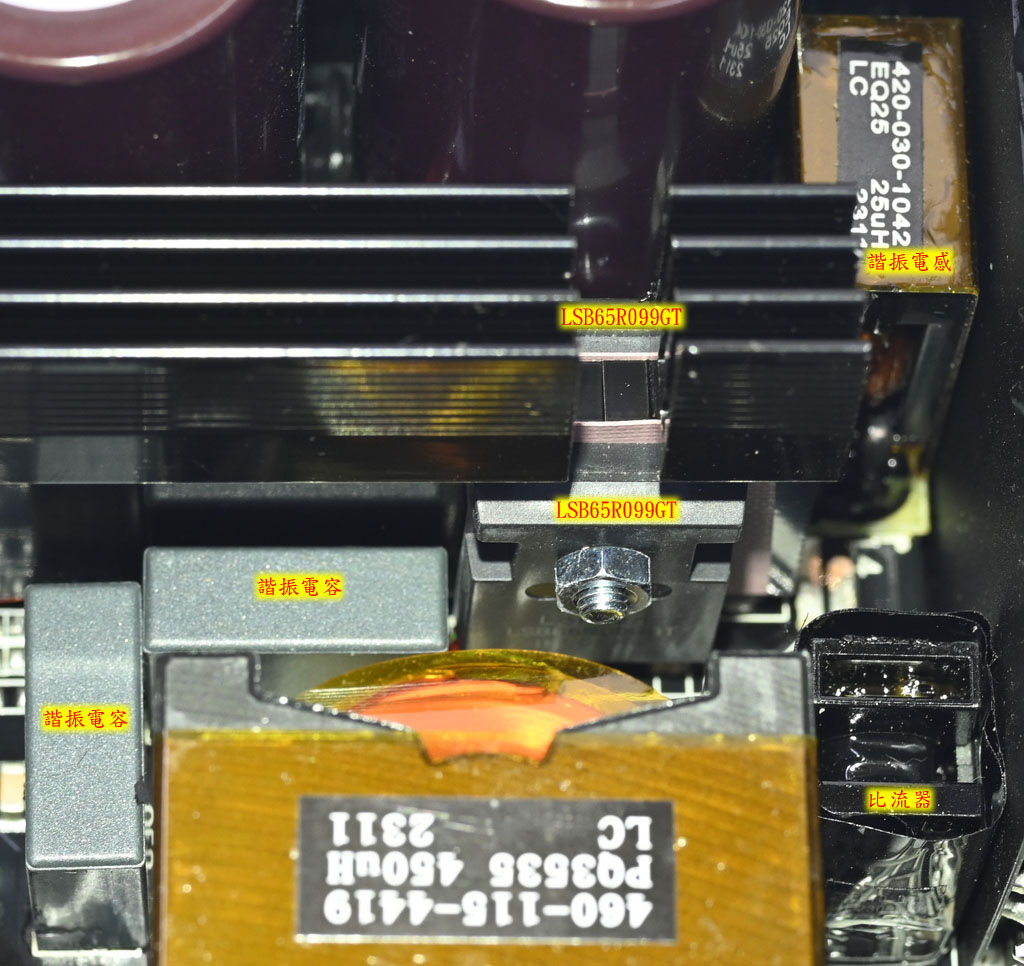

▼一次側MOSFET採用2個LONTEN龍騰LSB65R099GT TO-247封裝MOSFET。1個諧振電感及2個諧振電容組成一次側諧振槽，一次側電流比流器包覆黑色聚酯薄膜膠帶

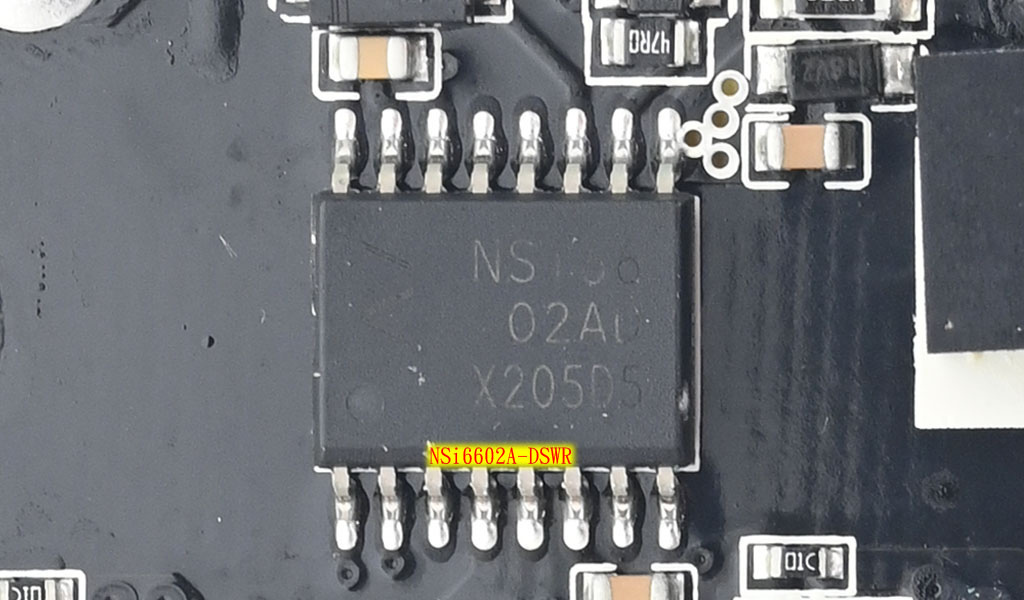

▼位於主電路板背面的NOVOSENSE納芯微電子NSi6602A-DSWR一次側MOSFET隔離驅動IC

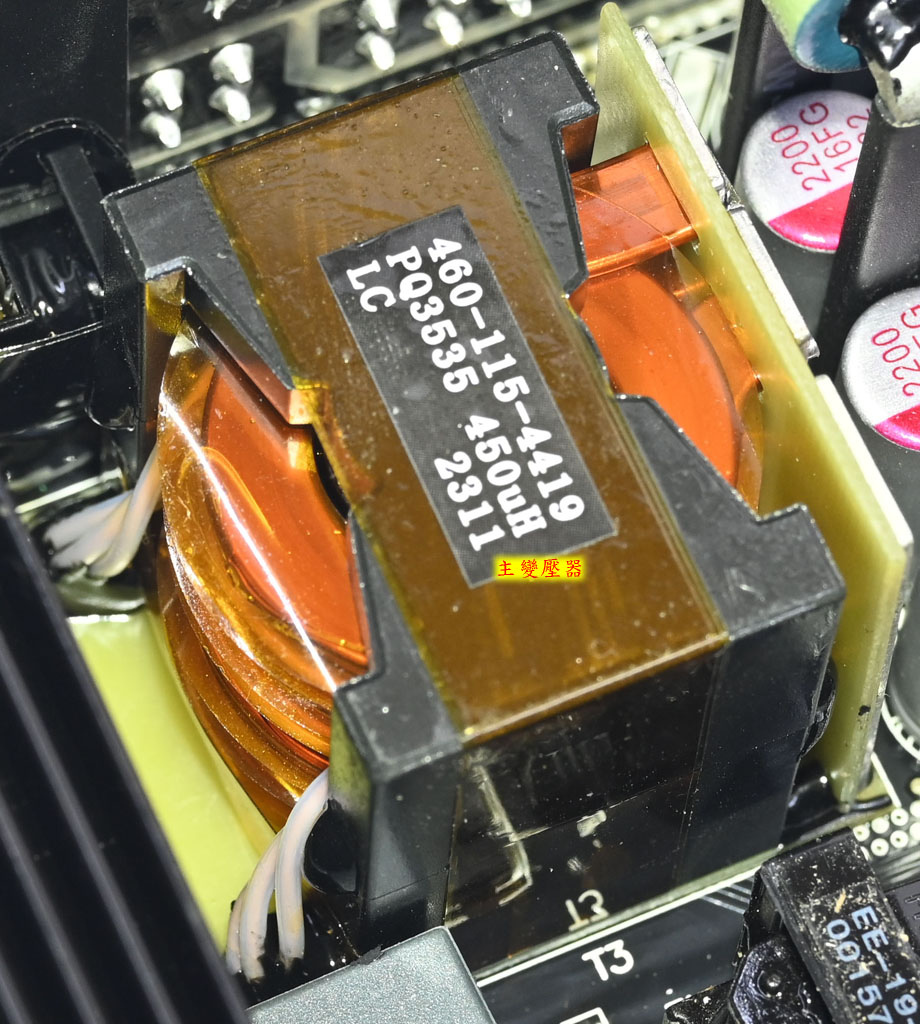

▼採用三明治結構搭配二次側板狀繞組的主變壓器

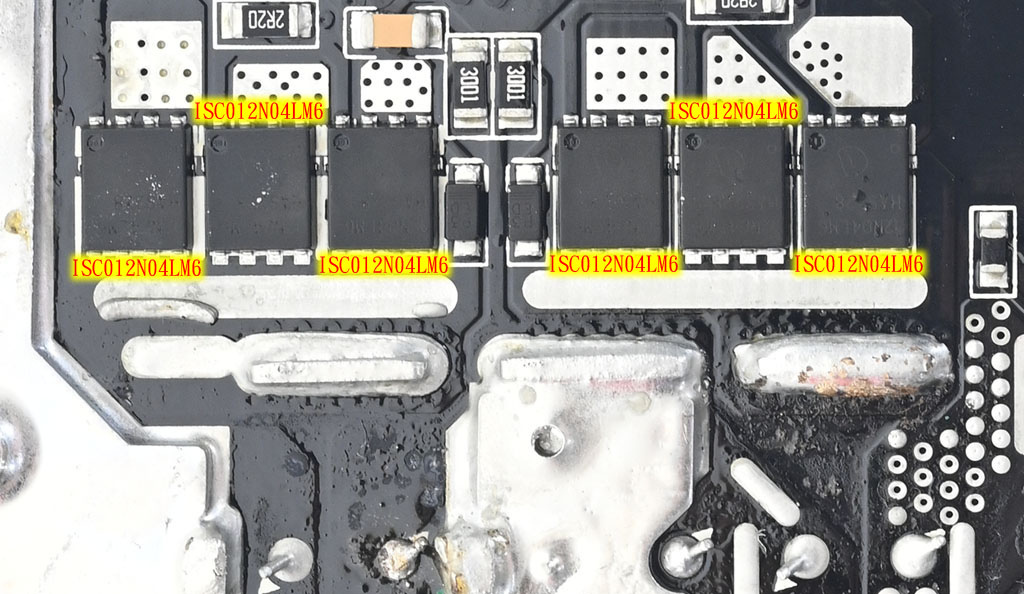

▼主電路板背面有6個Infineon ISC012N04LM6 MOSFET組成二次側12V同步整流電路

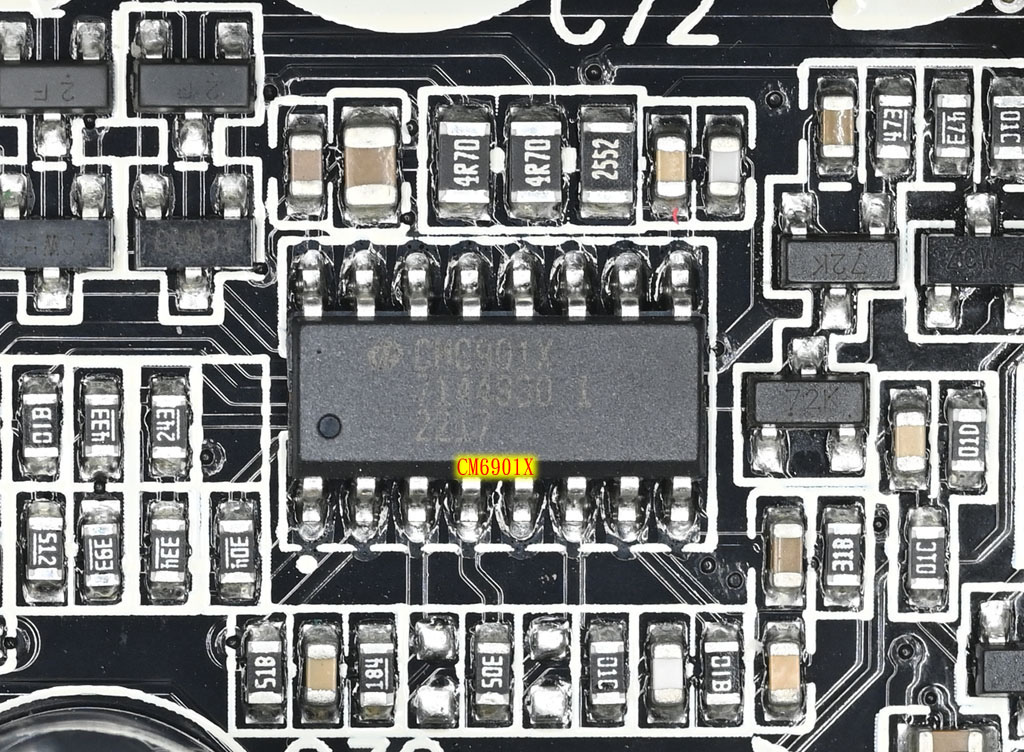

▼主電路板正面的虹冠電子CM6901X負責12V功率級一次側諧振及二次側同步整流控制

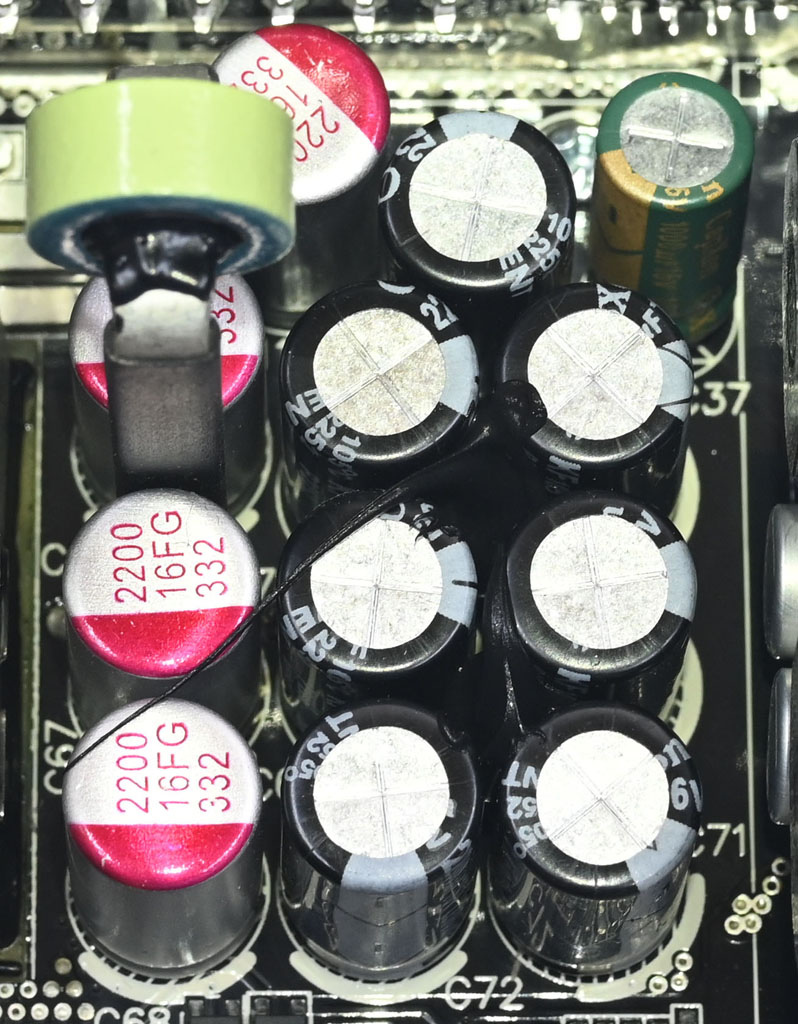

▼12V輸出端的8個Capxon電解電容、4個TEAPO固態電容及磁芯電感

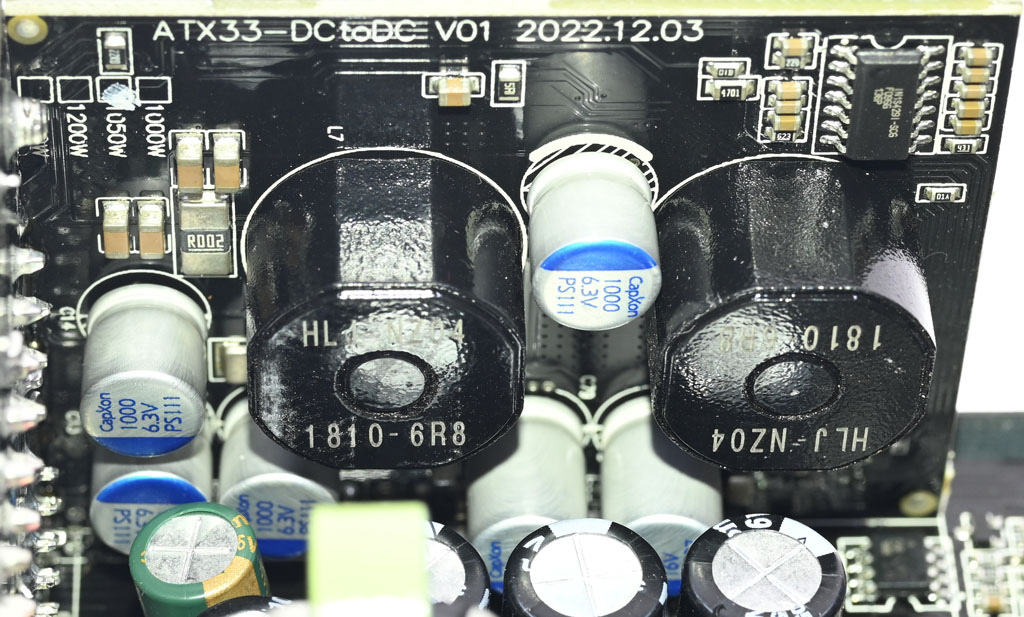

▼3.3V/5V DC-DC子卡正面有2個封閉磁芯電感(黑色筒狀元件)及6個Capxon固態電容
▼3.3V/5V DC-DC子卡背面有1個Anpec APW7159C雙通道同步降壓PWM控制器及4個Excelliance MOS杰力科技EMB06N03A MOSFET

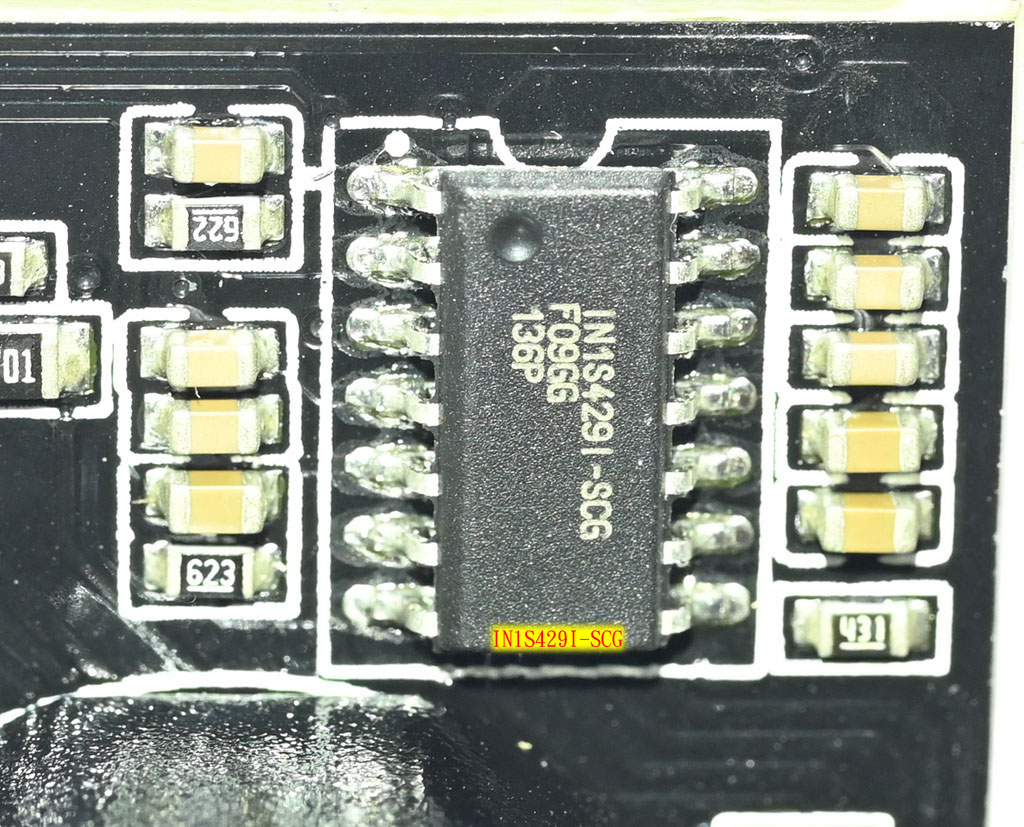

▼3.3V/5V DC-DC子卡正面角落的INFSitronix極創電子IN1S429I-SCG電源管理IC，負責監控輸出電壓/電流、接受PS-ON信號控制、產生Power Good信號

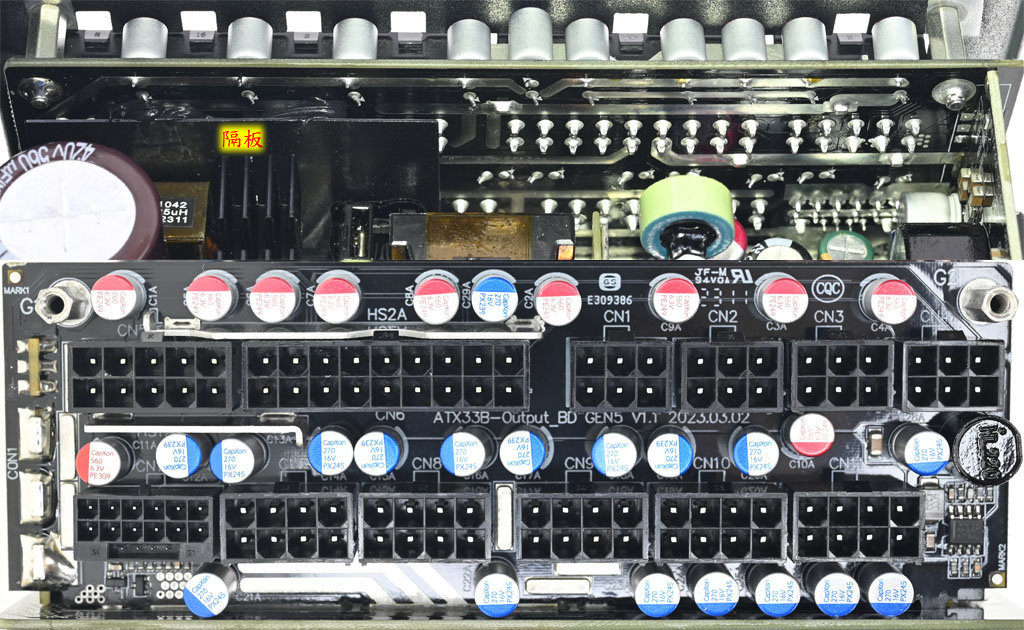

▼模組化插座板背面與一次側相鄰部分加上隔板，焊點敷錫增加載流。模組化插座板正面插座之間加上金屬條增加載流，並設置29個Capxon固態電容，加強輸出濾波/退耦效果

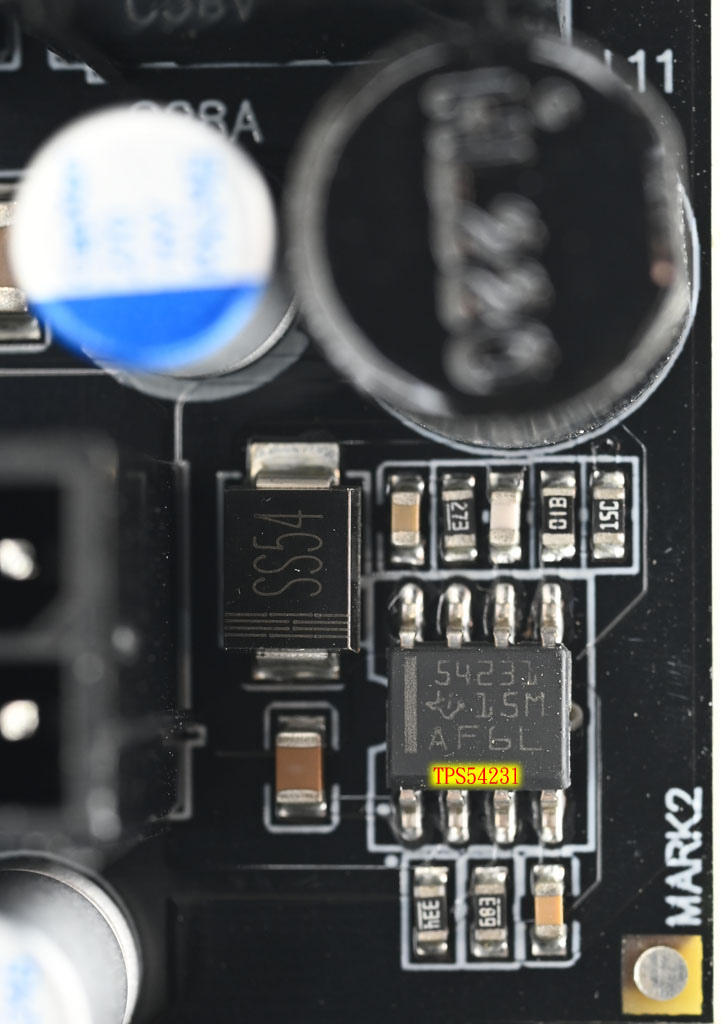

▼模組化插座板正面角落有-12V DC-DC的TI TPS54231降壓轉換器
接下來就是上機測試
測試文閱讀方式請參照此篇：電源測試文閱讀小指南

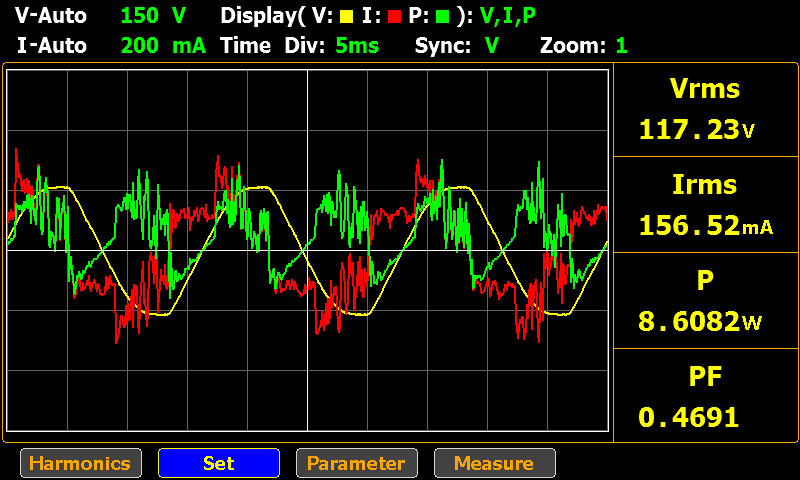

▼空載功耗8.6W

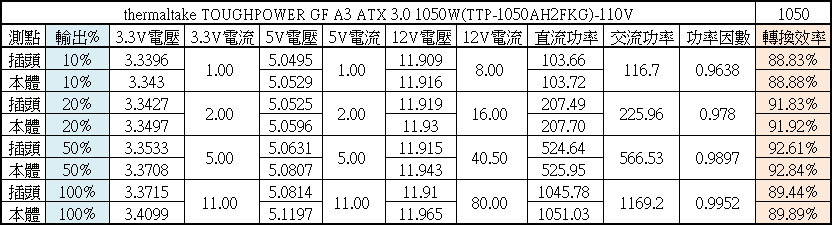

▼20%/50%/100%輸出轉換效率分別為91.83%/92.61%/89.44%，符合80PLUS金牌認證要求20%輸出87%效率、50%輸出90%效率、100%輸出87%效率

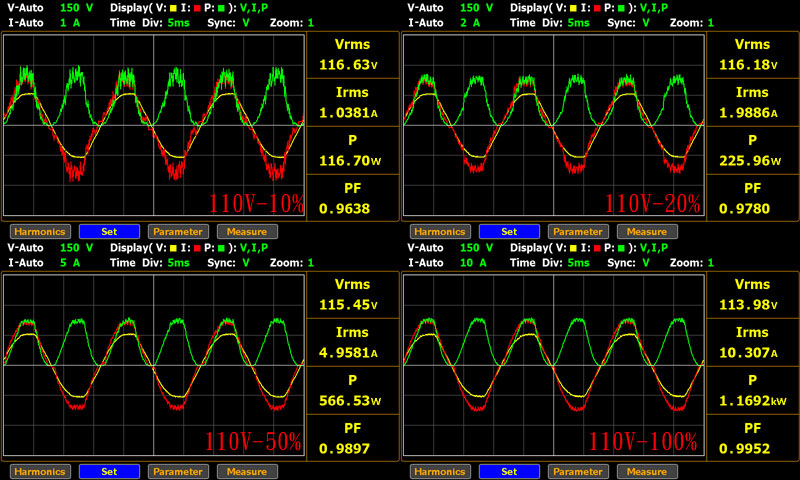

▼10%/20%/50%/100%輸出的交流輸入波形(黃色-電壓，紅色-電流，綠色-功率)。50%輸出下功率因數為0.9897，符合80PLUS金牌認證要求50%輸出下功率因數需大於0.9的要求

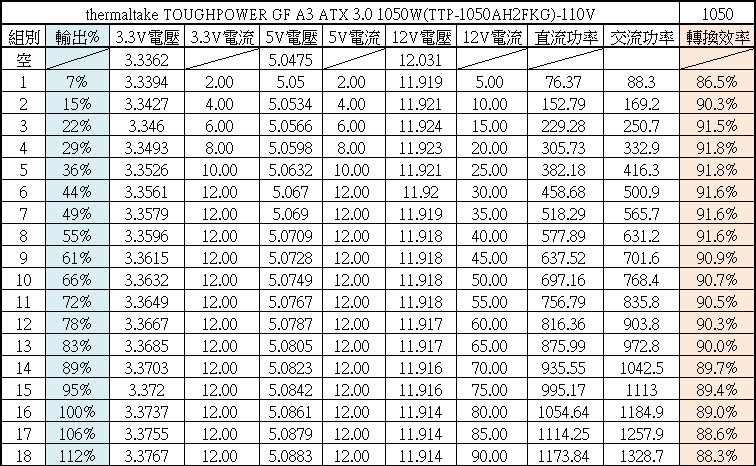

▼綜合輸出負載測試，輸出44%時3.3V/5V電流達12A以後就不再往上加，3.3V/5V/12V電壓記錄如下表

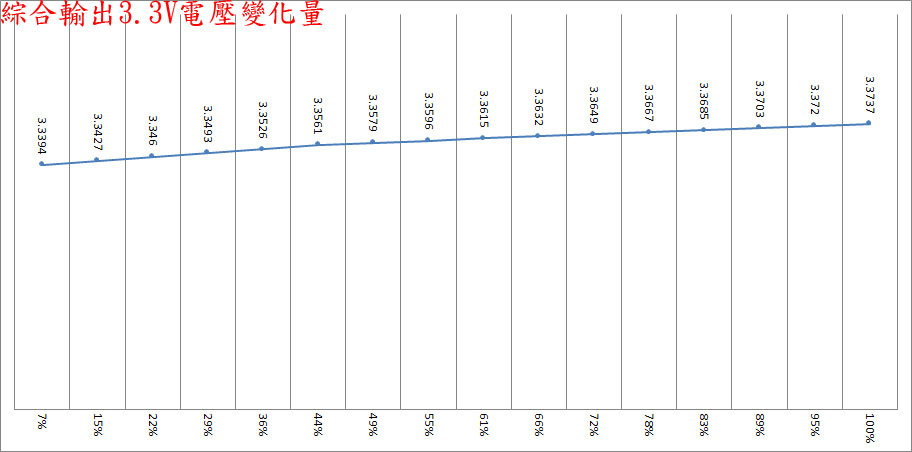

▼綜合輸出7%至100%之間3.3V輸出電壓最高與最低點差異為34.3mV
▼綜合輸出7%至100%之間5V輸出電壓最高與最低點差異為36.1mV

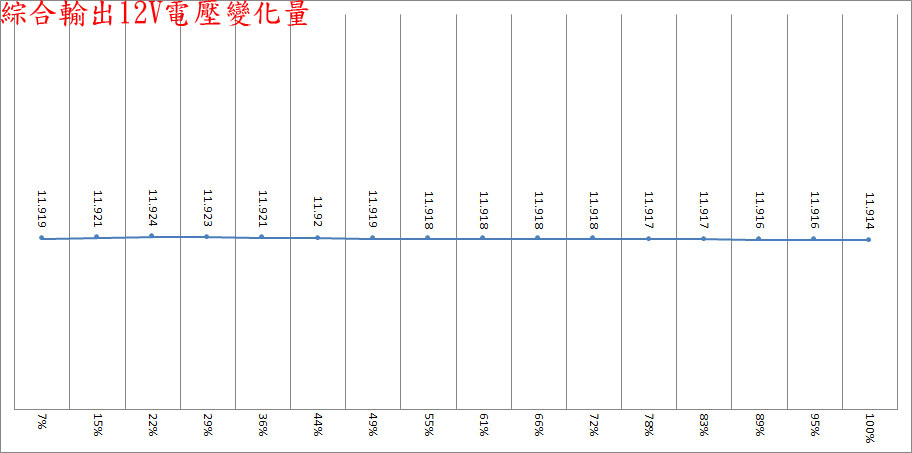

▼綜合輸出7%至100%之間12V輸出電壓最高與最低點差異為10mV

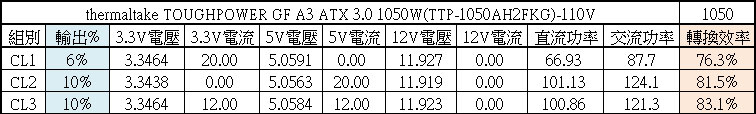

▼偏載測試，這時12V維持空載，分別測試3.3V滿載(CL1)、5V滿載(CL2)、3.3V/5V滿載(CL3)的3.3V/5V/12V電壓變化，並無出現超出±5%範圍情形(3.3V：3.135V-3.465V，5V：4.75V-5.25V，12V：11.4V-12.6V)

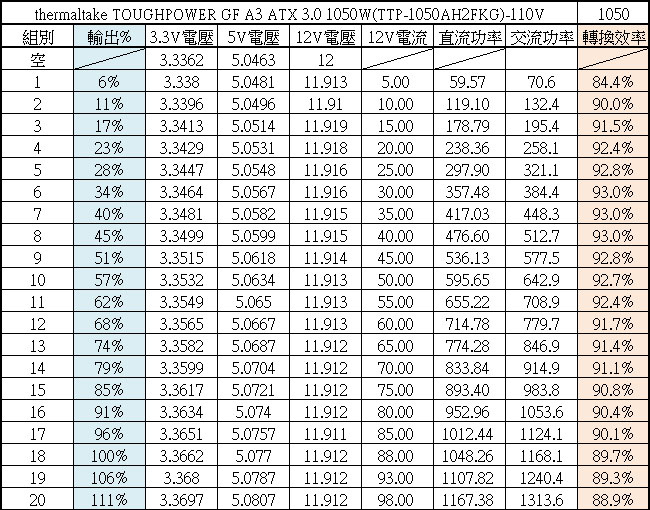

▼純12V輸出負載測試，這時3.3V/5V維持空載，3.3V/5V/12V電壓記錄如下表

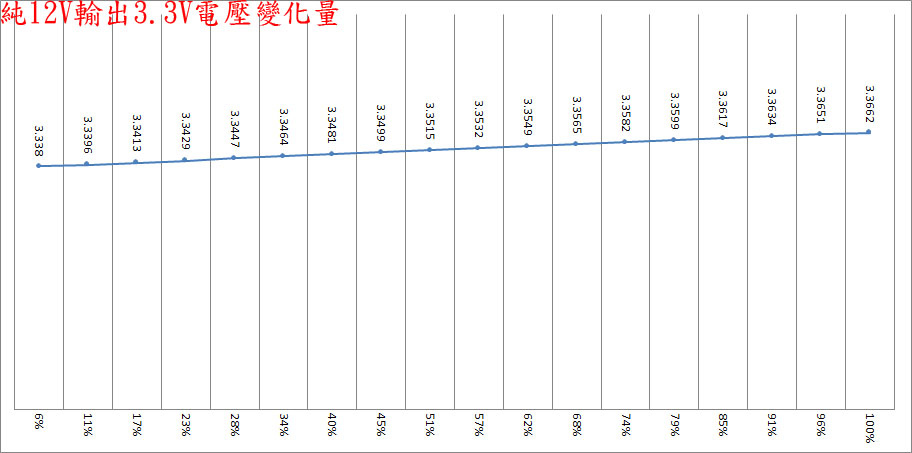

▼純12V輸出6%至100%之間3.3V輸出電壓最高與最低點差異為28.2mV

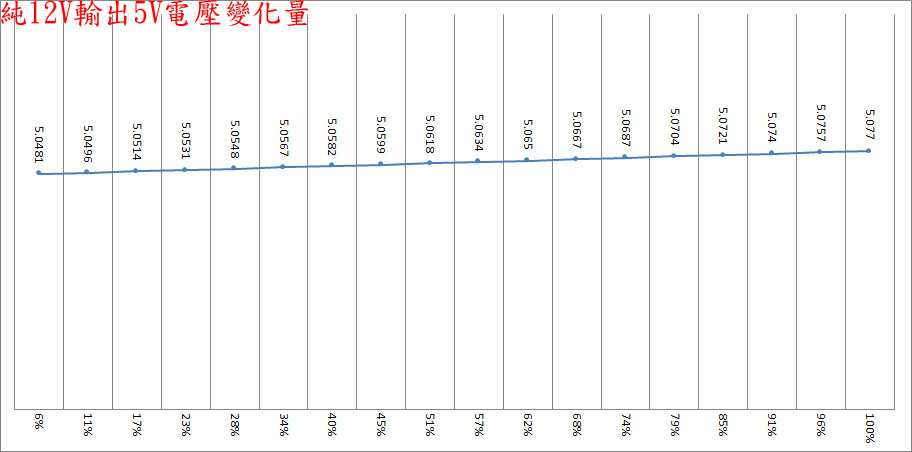

▼純12V輸出6%至100%之間5V輸出電壓最高與最低點差異為28.9mV

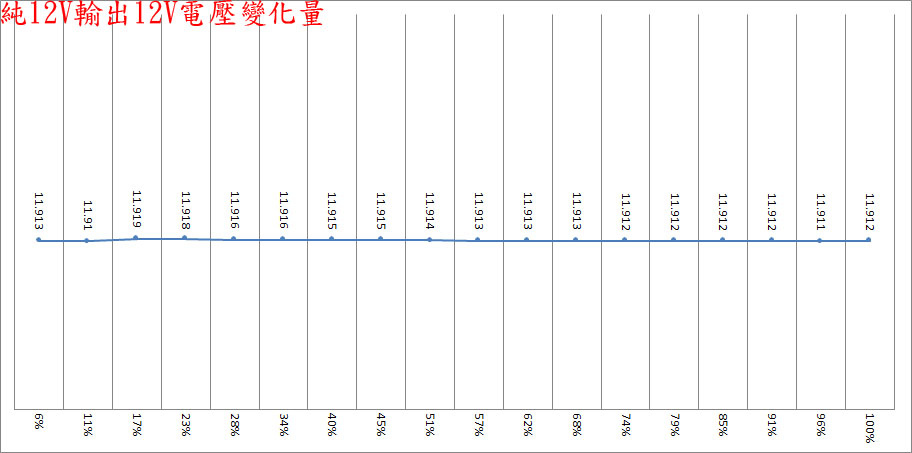

▼純12V輸出6%至100%之間12V輸出電壓最高與最低點差異為9mV
▼12V低輸出轉換效率測試，輸出12V/1A效率34.6%，輸出12V/2A效率66.4%，輸出12V/3A效率78.6%，輸出12V/4A效率82.7%

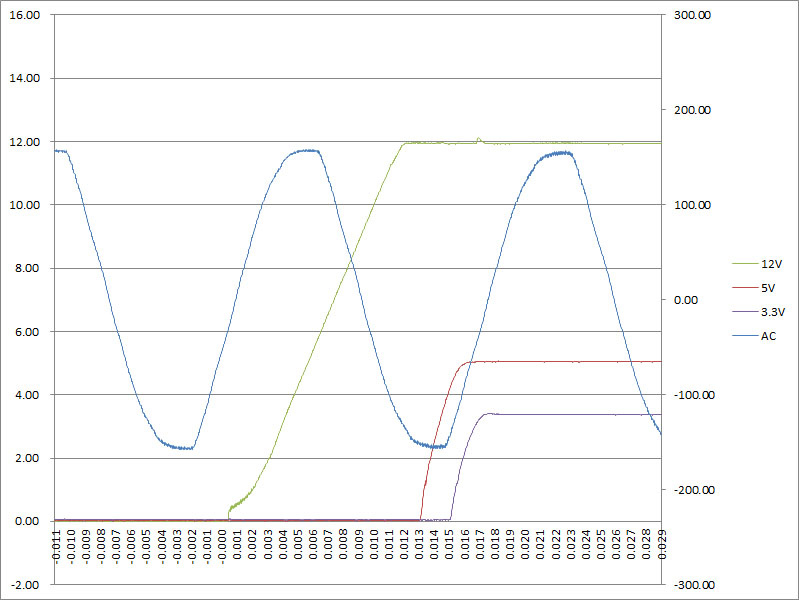

▼電源PS-ON信號啟動後直接3.3V/12A、5V/12A、12V/80A滿載輸出下各電壓上升時間圖，從12V開始上升處當成起點(0.000s)時，12V上升時間12ms，5V上升時間3ms，3.3V上升時間3ms
▼3.3V/12A、5V/12A、12V/80A滿載輸出下斷電的Hold-up time時序圖，從交流中斷處當成起點(0.000s)時，12V於18ms開始出現壓降，於21ms降至11.41V(圖片中資料點標籤)
以下波形圖，CH2藍色波形為12V電壓波形，CH3紫色波形為5V電壓波形，CH4綠色波形為3.3V電壓波形

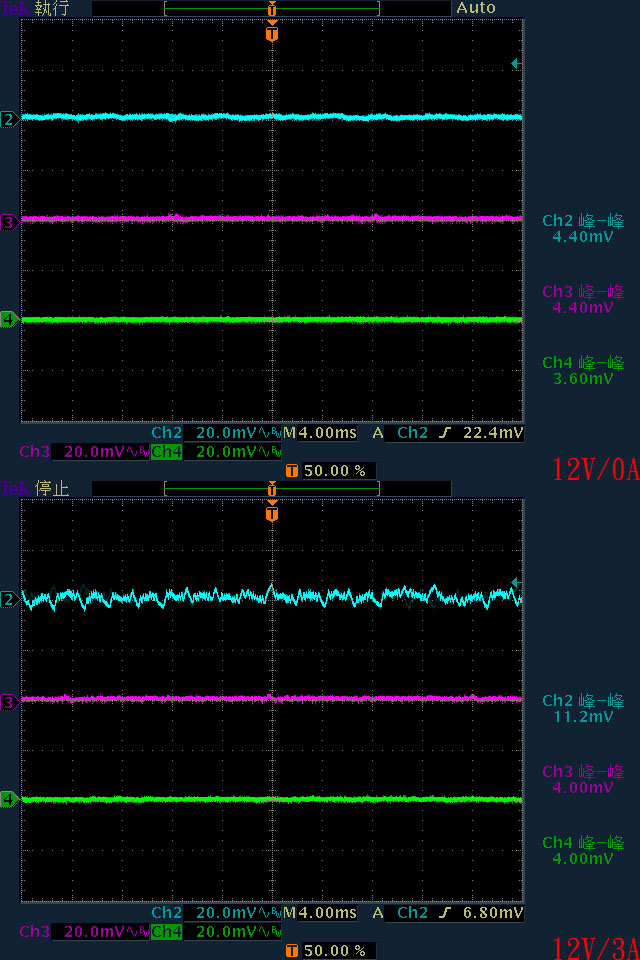

▼輸出無負載時12V無明顯漣波，輸出12V/3A時12V開始出現小振幅低頻漣波

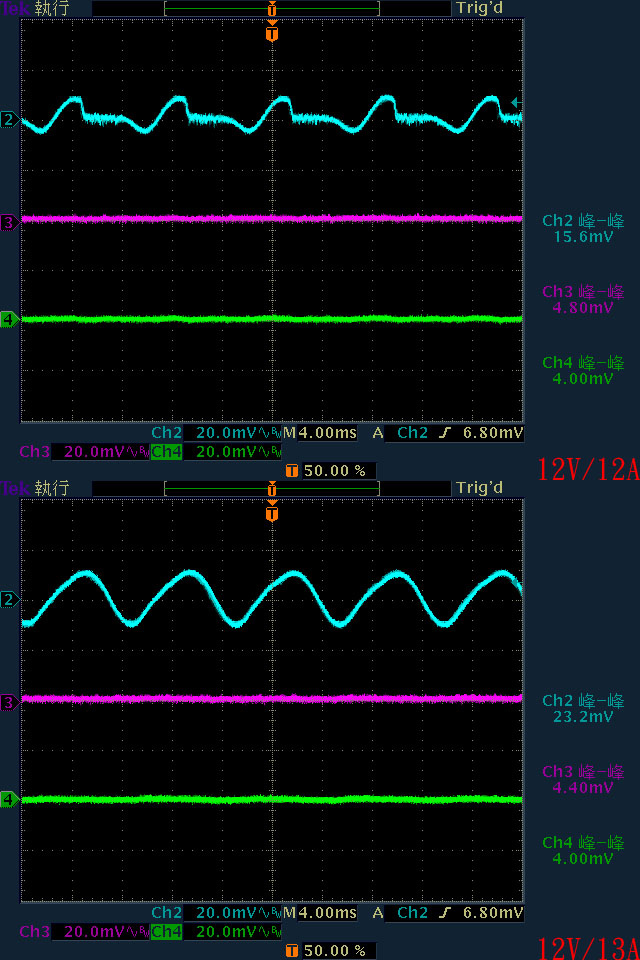

▼輸出12V/12A時12V漣波波形改變，輸出12V/13A時有最大12V漣波

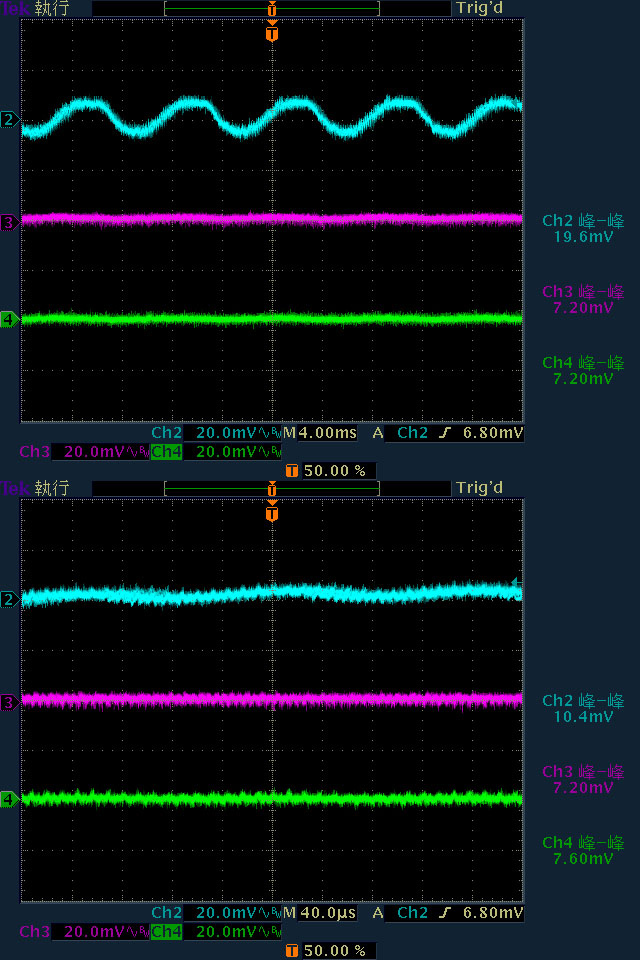

▼於3.3V/12A、5V/12A、12V/80A(綜合全負載)輸出下，12V/5V/3.3V各路低頻漣波分別為19.6mV/7.2mV/7.2mV，高頻漣波分別為10.4mV/7.2mV/7.6mV

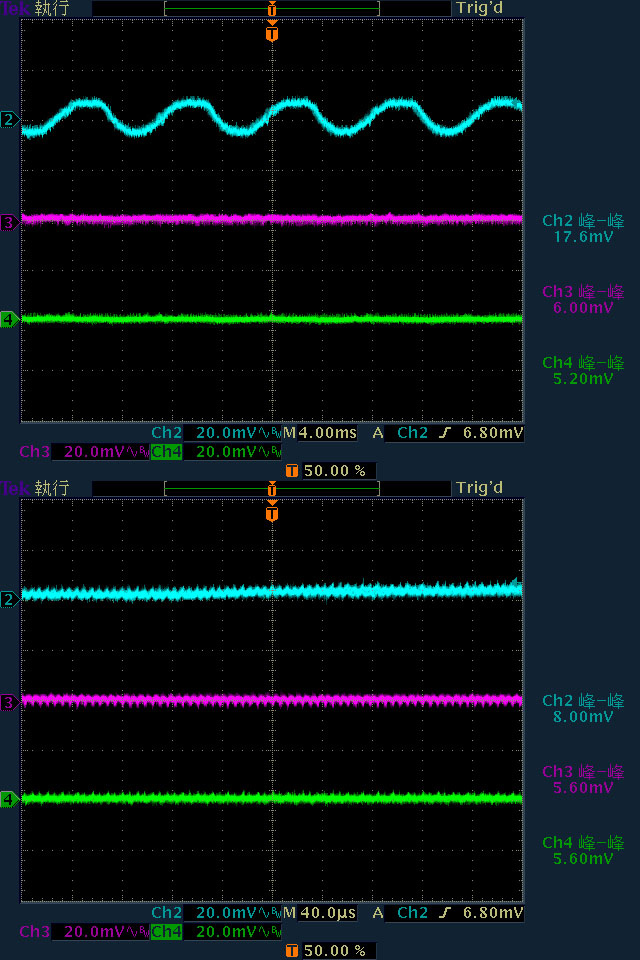

▼於12V/88A(純12V全負載)輸出下，12V/5V/3.3V各路低頻漣波分別為17.6mV/6mV/5.2mV，高頻漣波分別為8mV/5.6mV/5.6mV

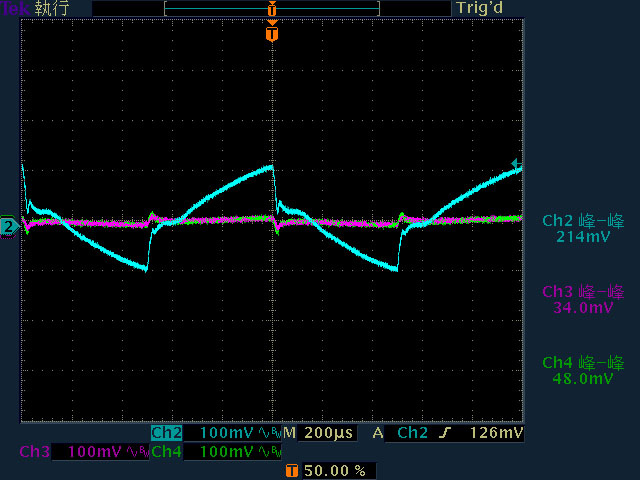

▼12V啟動動態負載，變動範圍5A至25A，維持時間500微秒，最大變動幅度214mV，同時造成5V產生34mV、3.3V產生48mV的變動
▼12V啟動動態負載，變動範圍25A至50A，維持時間500微秒，最大變動幅度244mV，同時造成5V產生38mV、3.3V產生48mV的變動

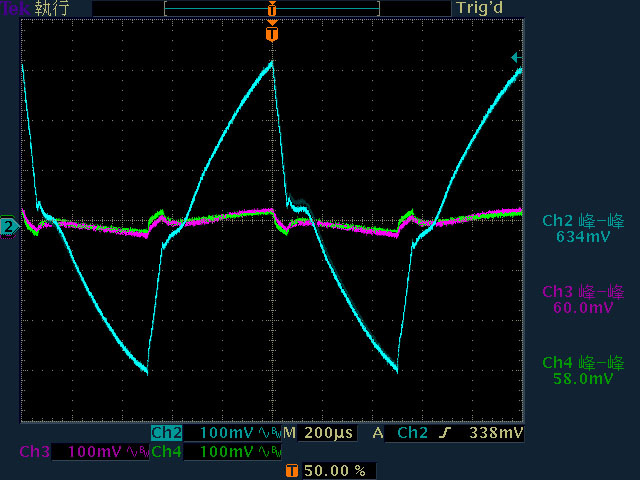

▼12V啟動動態負載，變動範圍10A至70A，維持時間500微秒，最大變動幅度634mV，同時造成5V產生60mV、3.3V產生58mV的變動

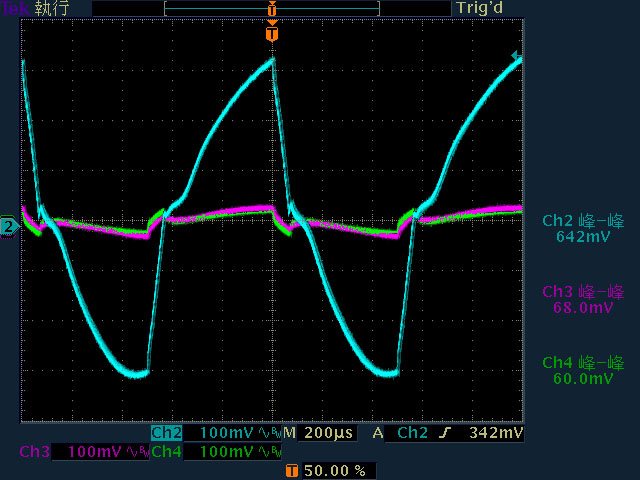

▼12V啟動動態負載，變動範圍20A至88A，維持時間500微秒，最大變動幅度642mV，同時造成5V產生68mV、3.3V產生60mV的變動

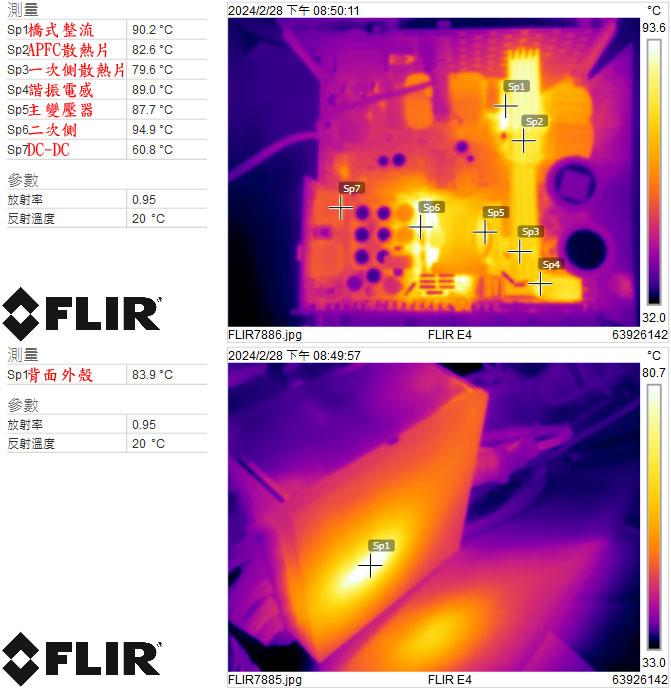

▼電源供應器滿載輸出下內部(上圖)及背面外殼(下圖)的紅外線熱影像圖(附註：安裝位置環境溫度會影響測試結果)

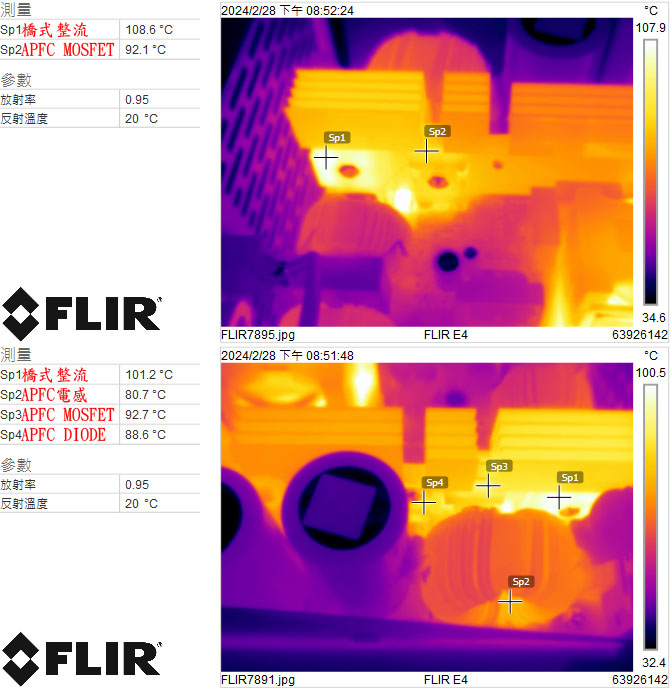

▼電源供應器滿載輸出下橋式整流/APFC MOSFET(上圖)及橋式整流/APFC電感/APFC MOSFET/APFC DIODE(下圖)的紅外線熱影像圖(附註：安裝位置環境溫度會影響測試結果)

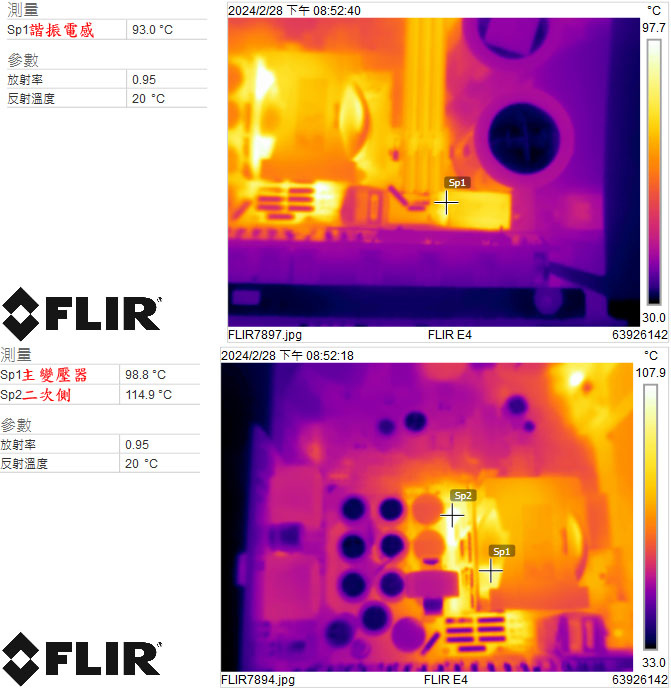

▼電源供應器滿載輸出下諧振電感(上圖)及主變壓器/二次側(下圖)的紅外線熱影像圖(附註：安裝位置環境溫度會影響測試結果)

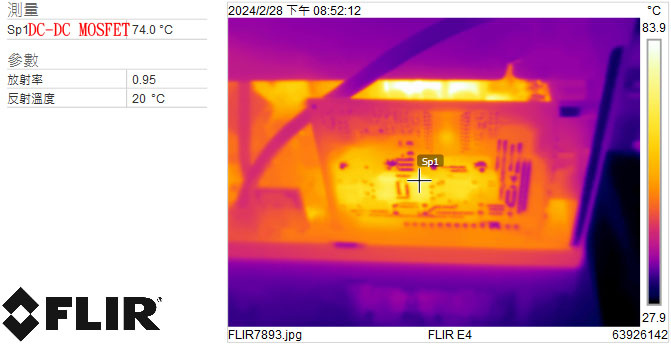

▼電源供應器滿載輸出下DC-DC MOSFET的紅外線熱影像圖(附註：安裝位置環境溫度會影響測試結果)

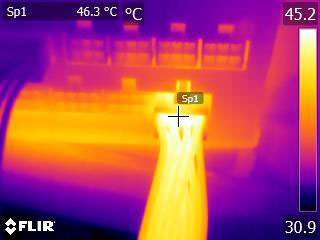

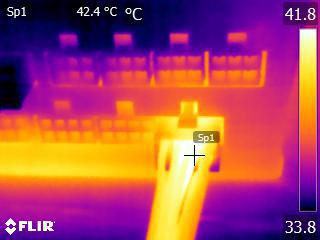

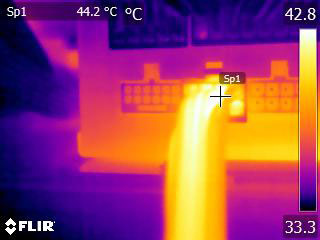

▼單條EPS 4+4P連續輸出28A(336W)10分鐘後的電源端模組化接頭紅外線熱影像圖(附註：安裝位置環境溫度會影響測試結果)
▼單條PCIE 6+2P(單頭)連續輸出21A(252W)10分鐘後的電源端模組化接頭紅外線熱影像圖(附註：安裝位置環境溫度會影響測試結果)
▼單條PCIE 6+2P(雙頭)連續輸出21A(252W)10分鐘後的電源端模組化接頭紅外線熱影像圖(附註：安裝位置環境溫度會影響測試結果)

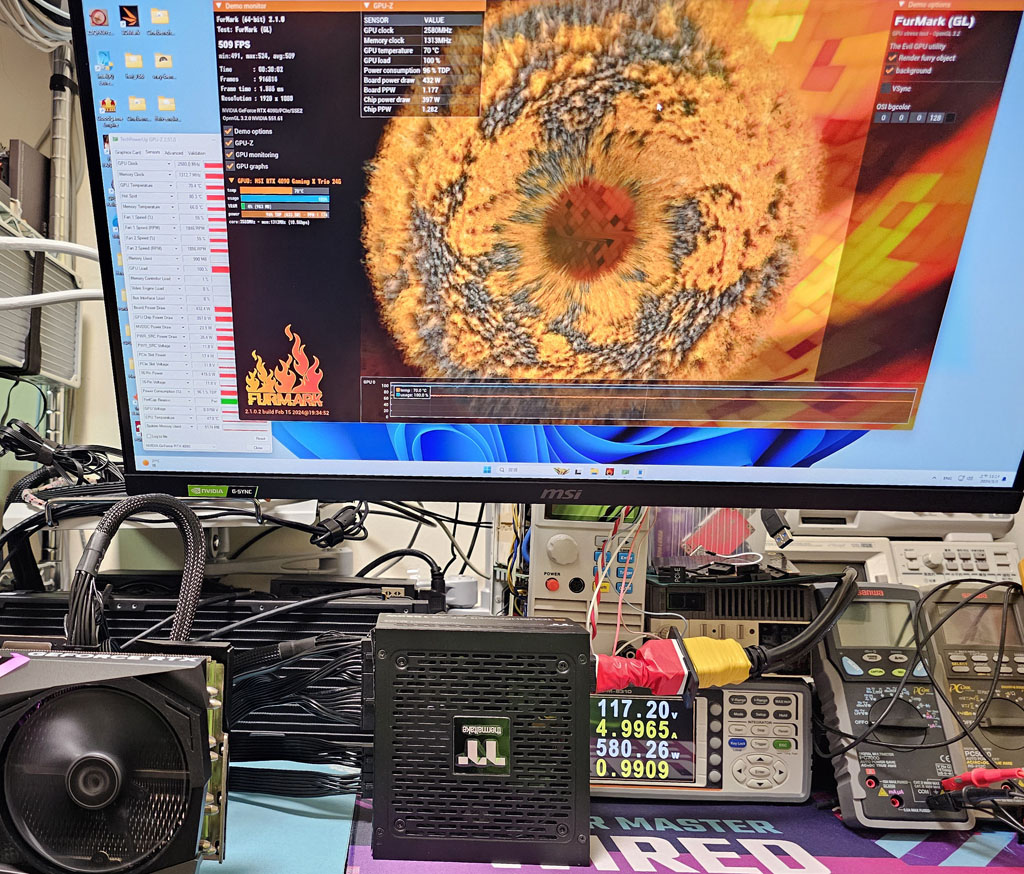

▼用隨附的12VHPWR模組化線材連接MSI GEFORCE RTX 4090 GAMING X TRIO進行測試

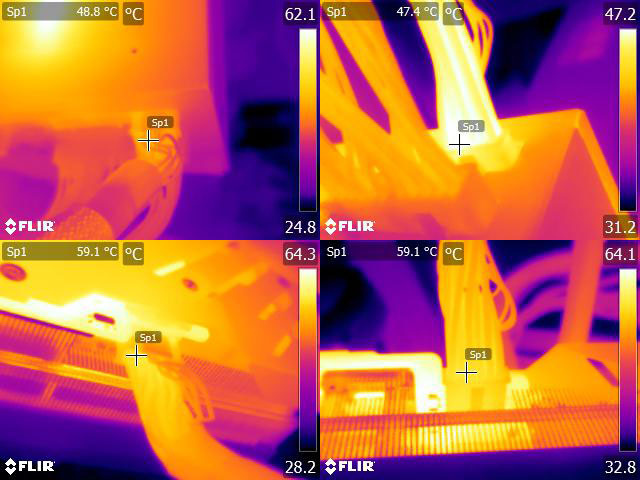

▼執行FURMARK 30分鐘後電源端插頭(左上/右上)及顯示卡端插頭(左下/右下)的紅外線熱影像圖(附註：安裝位置環境溫度會影響測試結果)
本體及內部結構心得小結：
○14公分短機身全模組化設計，使用黑色帶狀線材(其他)/編織網包覆(12VHPWR)線材。提供1個ATX 20+4P、2個EPS 4+4P、1個12VHPWR、5個PCIE 6+2P、12個SATA(3個直式，9個直角)、4個省力易拔大4P、1條大4P轉小4P轉接線
○電源端12VHPWR插座的S4/S3經100Ω電阻接至COM，為600W定義，S2經100Ω電阻接至COM，S1經4.7kΩ電阻接至+3.3V
○風扇護網直接沖壓在外殼上，風扇可切換Smart Zero Fan模式及正常模式，開啟Smart Zero Fan模式後於低負載/低溫下停止運轉，負載/溫度提高後採溫控運轉
○磁芯、保險絲及突波吸收器有包覆套管，交流輸入插座、總開關及風扇模式開關的焊點未包覆套管
○主電路板背面焊點做工良好，大電流線路有敷錫，於部分二次側區域加裝金屬板，隔板於主電路板二次側區域開孔並貼上導熱墊片，協助將熱量傳導至外殼
○採用一次側主動功率因數修正及半橋諧振、二次側同步整流輸出12V，搭配DC-DC轉換3.3V/5V/-12V
○APFC/一次側MOSFET採用LONTEN龍騰，APFC二極體採用GPT泰科天潤，二次側12V同步整流採用Infineon，3.3V/5V DC-DC MOSFET採用Excelliance MOS杰力科技，-12V DC-DC採用TI。APFC/一次側MOSFET採用TO-247封裝
○APFC電容使用Nippon Chemi-con，其他電解/固態電容使用TEAPO/Capxon
○二次側電源管理IC可偵測輸出電壓/電流是否在正常範圍
各項測試結果簡單總結：
○20%/50%/100%輸出轉換效率分別為91.83%/92.61%/89.44%，滿足80PLUS金牌認證要求
○功率因數修正，滿足80PLUS金牌認證要求
○偏載測試，12V維持空載，測試3.3V滿載、5V滿載、3.3V/5V滿載的3.3V/5V/12V電壓變化，均未超出±5%範圍
○電源啟動至綜合全負載輸出狀態，12V上升時間12ms，5V上升時間3ms，3.3V上升時間3ms
○綜合全負載輸出狀態切斷AC輸入模擬電力中斷，12V於18ms開始壓降，於21ms降至11.41V
○輸出無負載時12V無明顯漣波，輸出12V/3A時12V開始出現小振幅低頻漣波，輸出12V/13A時有最大12V漣波。於綜合全負載輸出下12V/5V/3.3V各路低頻漣波分別為19.6mV/7.2mV/7.2mV；於純12V全負載輸出下12V/5V/3.3V各路低頻漣波分別為17.6mV/6mV/5.2mV
○12V動態負載測試，變動範圍5A至25A，維持時間500微秒，最大變動幅度214mV
○12V動態負載測試，變動範圍25A至50A，維持時間500微秒，最大變動幅度244mV
○12V動態負載測試，變動範圍10A至70A，維持時間500微秒，最大變動幅度634mV
○12V動態負載測試，變動範圍20A至88A，維持時間500微秒，最大變動幅度642mV
○熱機下3.3V過電流截止點30A(150%)，5V過電流截止點28A(140%)，12V過電流截止點104A(119%)
報告完畢，謝謝收看
