COUGAR POLAR X2 ATX 3.0 1050W特色：
●80PLUS白金認證轉換效率
●白色18公分機身，全模組化設計，採用黑色帶狀/編織網包覆模組化線材
●提供1個EPS 8P接頭及1個EPS 4+4P接頭，支援高階Intel/AMD處理器及主機板平台
●提供1個12VHPWR插座及1條模組化線材，相容ATX 3.0/PCIe 5.0，支援新款顯示卡
●採用主動功率因數修正、全橋諧振及同步整流12V功率級，搭配DC-DC轉換3.3V/5V/-12V，使12V可用功率最大化，並改善各輸出電壓交叉調整率
●電路板表面塗佈防護塗層，降低灰塵及濕氣造成氧化
●14公分HDB軸承散熱風扇於低負載/溫度下停止轉動，超過40%負載後採溫控運轉，在散熱效能與靜音中取得平衡
●全部採用日系105℃電容，提供10年保固
COUGAR POLAR X2 ATX 3.0 1050W輸出接頭數量：
ATX 20+4P：1個
EPS 8P：1個
EPS 4+4P：1個
12VHPWR：1個
PCIE 6+2P：7個
SATA：12個
大4P：4個

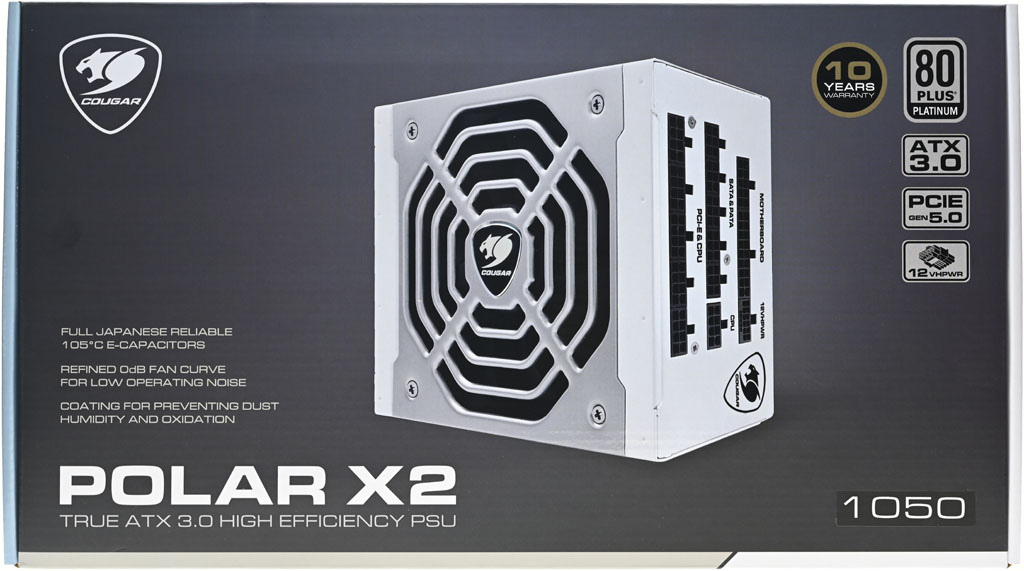

▼外盒正面有COUGAR商標、10年保固圖示、80PLUS白金認證、特色圖示、特色說明、外觀圖、POLAR X2名稱、1050輸出功率
▼外盒背面有COUGAR商標、POLAR X2名稱、外觀圖、特色圖示/說明、廠商聯絡資訊、安規認證、產地(中國)、原廠網址、標語

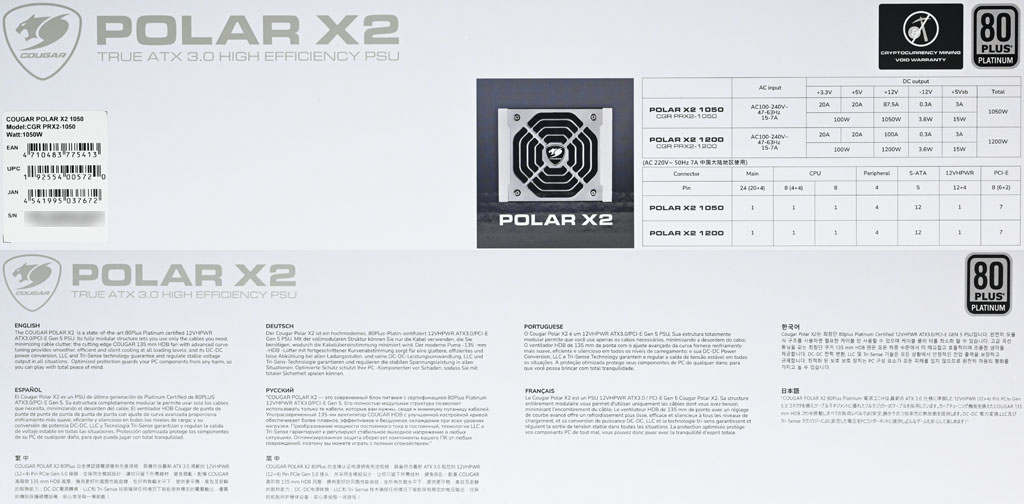

▼外盒上/下側面有COUGAR商標、POLAR X2名稱、用於加密貨幣挖掘將喪失保固貼紙、80PLUS白金認證、條碼、外觀圖、1050/1200機種輸入/輸出規格表、1050/1200機種接頭種類/數量表、多國語言產品特色
▼用於加密貨幣挖掘將喪失保固貼紙近照
▼外盒左/右側面有POLAR X2名稱及COUGAR商標

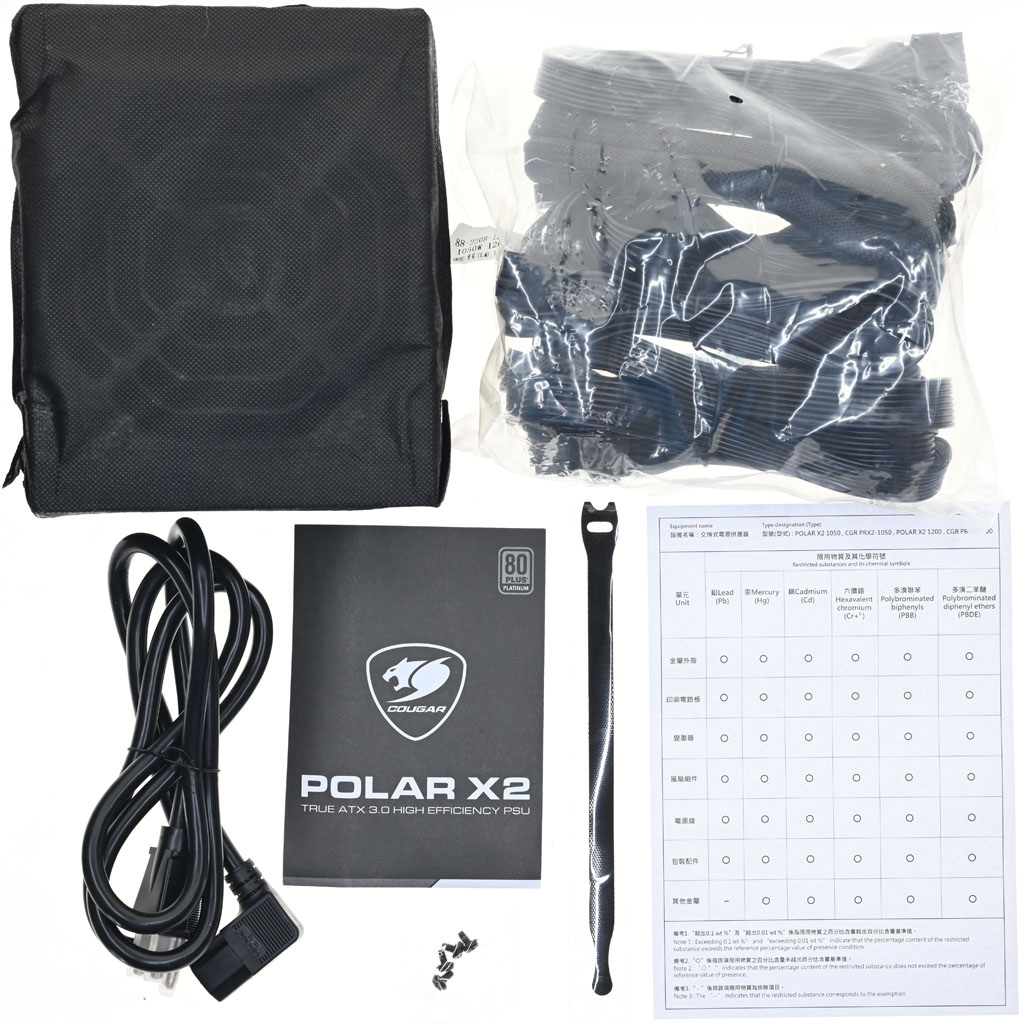

▼包裝內容，電源本體裝在黑色不織布袋內，其他還有模組化線組、交流電源線、安裝說明、固定螺絲、魔鬼氈整線帶、限用物質表

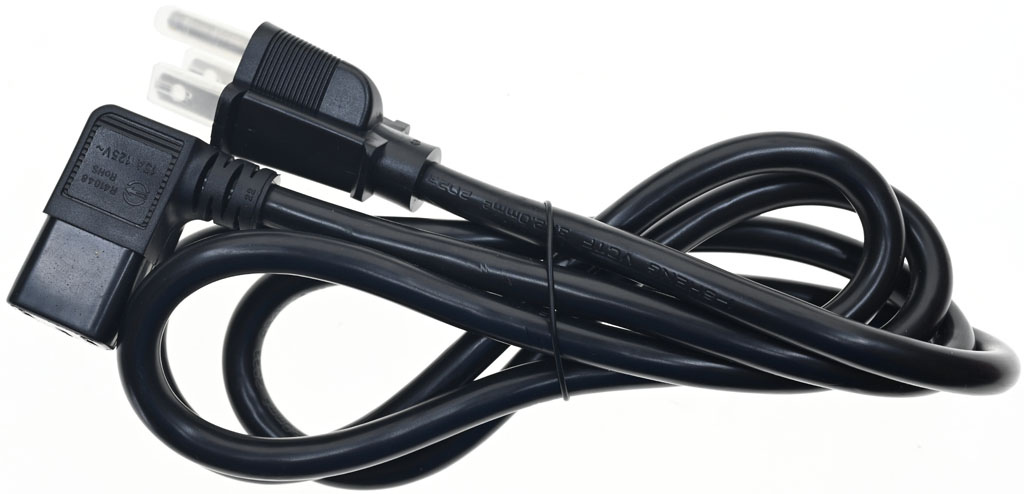

▼NEMA 5-15P插頭90度IEC320 C13交流電源線，線材規格3×2mm²，最大電流15A

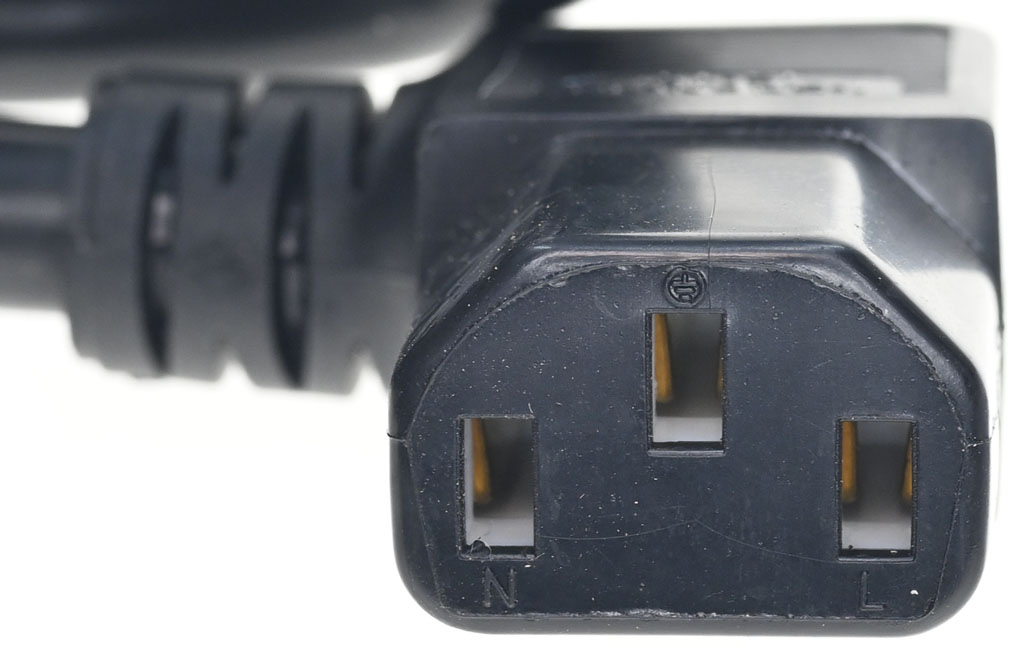

▼90度IEC320 C13接頭近照

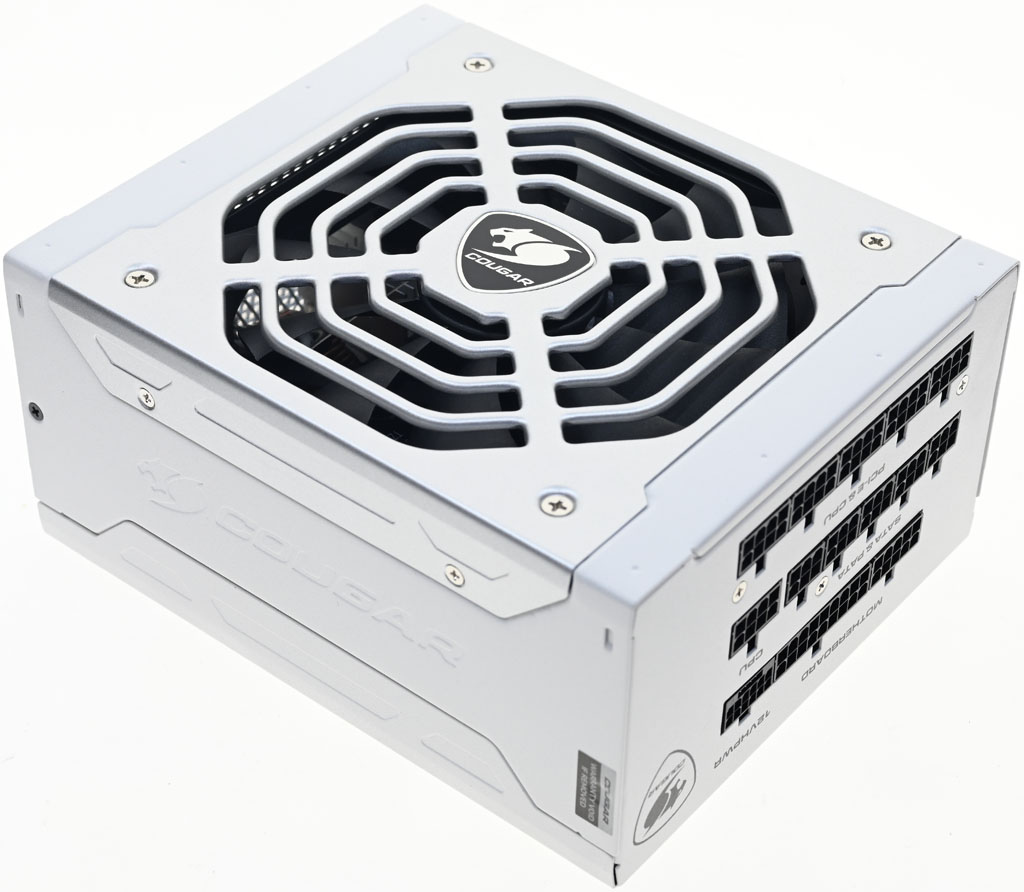

▼本體尺寸為180mm×150mm×86mm

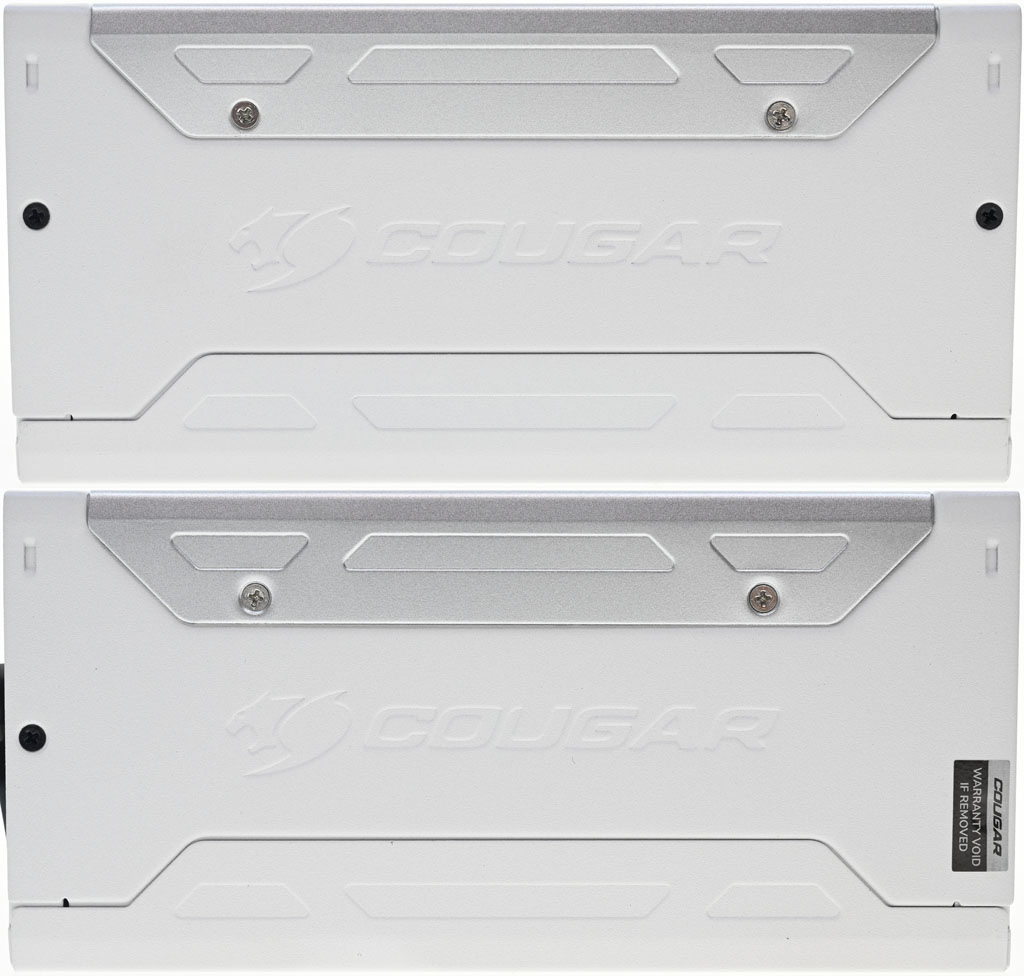

▼本體兩側外殼有COUGAR商標壓印加工，風扇護網鋁合金板使用銀色螺絲鎖固，外殼使用黑色螺絲鎖固

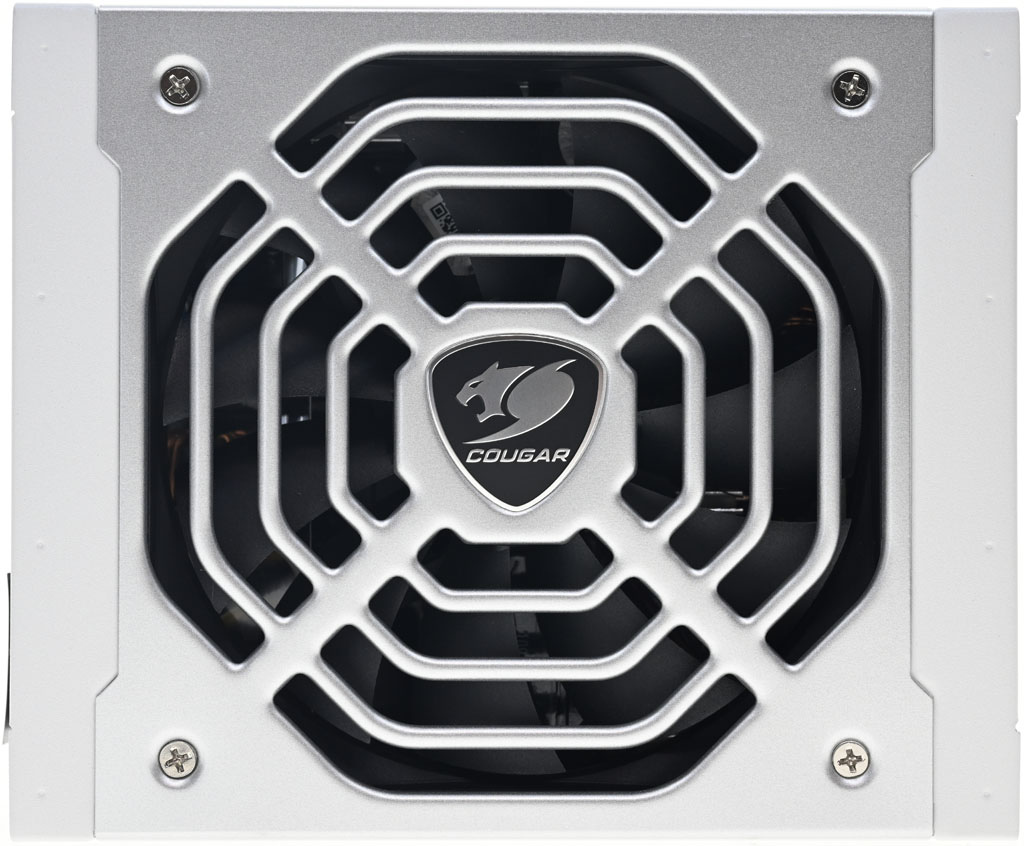

▼直接在安裝於外殼的銀色鋁合金板上沖壓風扇護網，中間有COUGAR商標銘牌

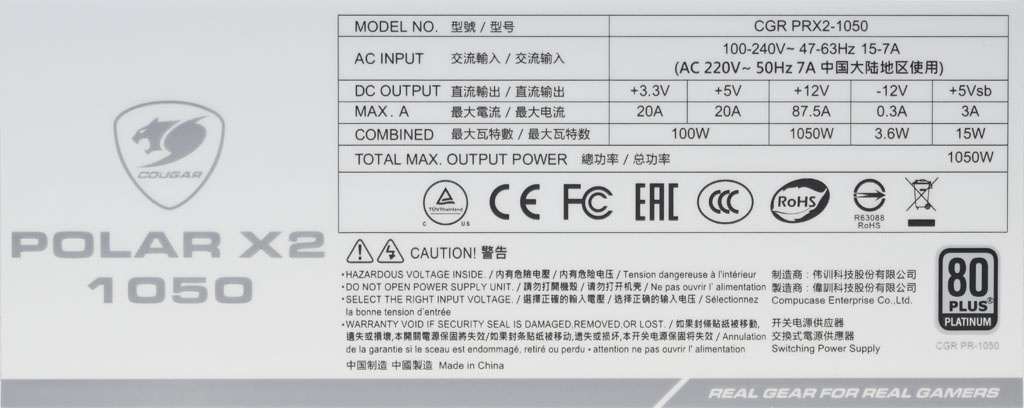

▼本體背面標籤有COUGAR商標、POLAR X2名稱、1050輸出功率、型號、輸入電壓/電流/頻率、各組最大輸出電流/功率、總輸出功率、安規認證、警告訊息、製造商資訊、80PLUS白金認證、產地(中國)、標語

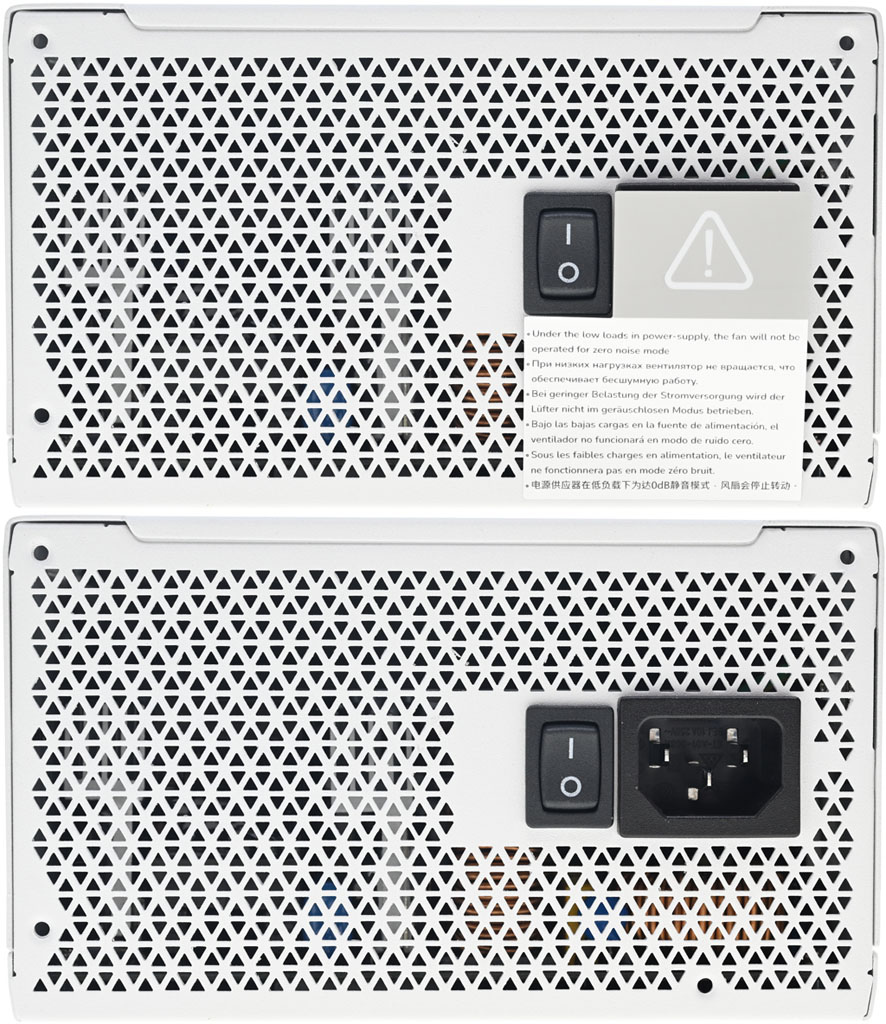

▼本體三角形開孔網狀出風口處設有電源總開關及交流輸入插座。交流輸入插座貼上"電源供應器在低負載下為達0dB靜音模式，風扇會停止轉動"的多國語言說明貼紙

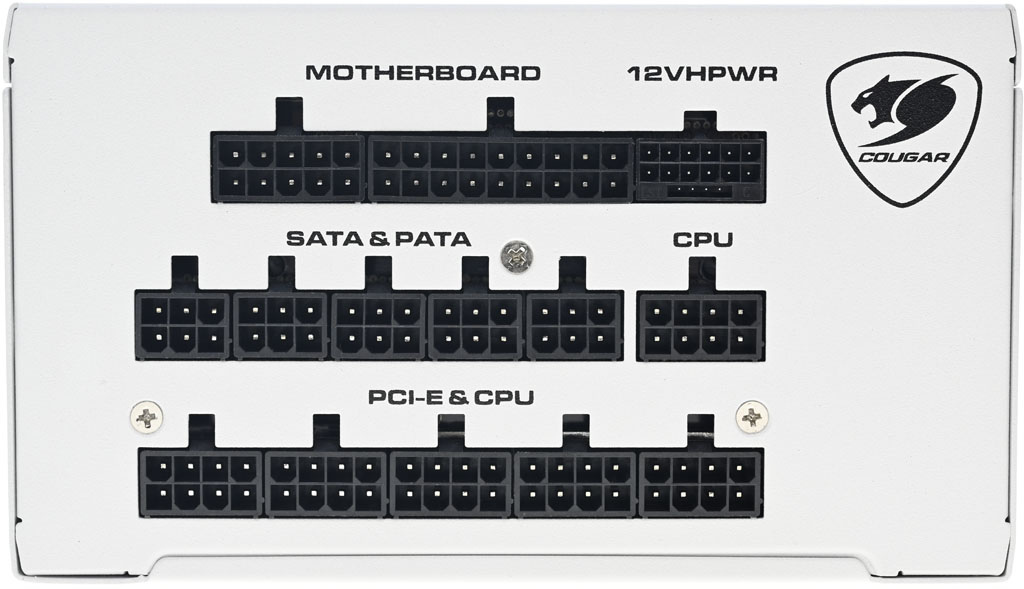

▼黑色模組化線組輸出插座有名稱標示，右上方有COUGAR商標

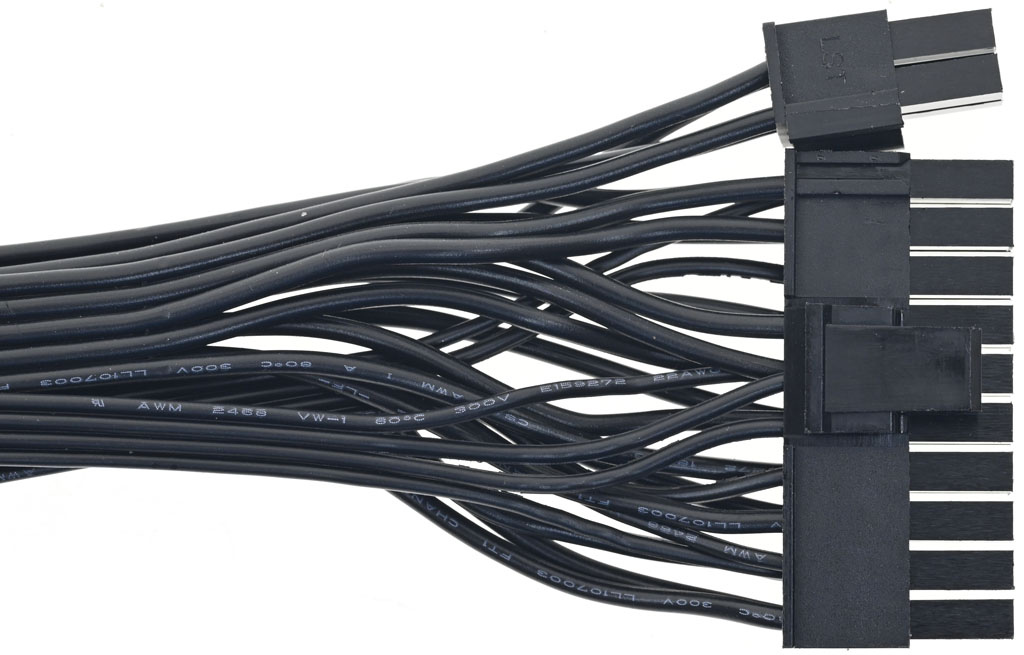

▼1條主機板電源黑色帶狀模組化線路，提供1個ATX 20+4P接頭，18/22AWG線路長度65公分

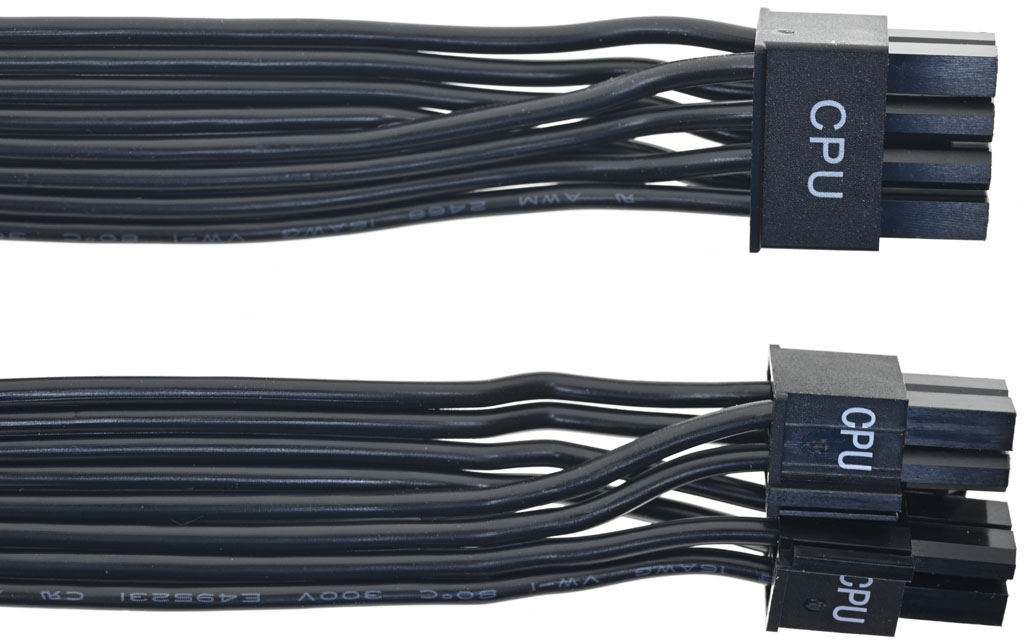

▼2條處理器電源黑色帶狀模組化線路，提供1個EPS 8P接頭及1個EPS 4+4P接頭，16AWG線路長度65公分

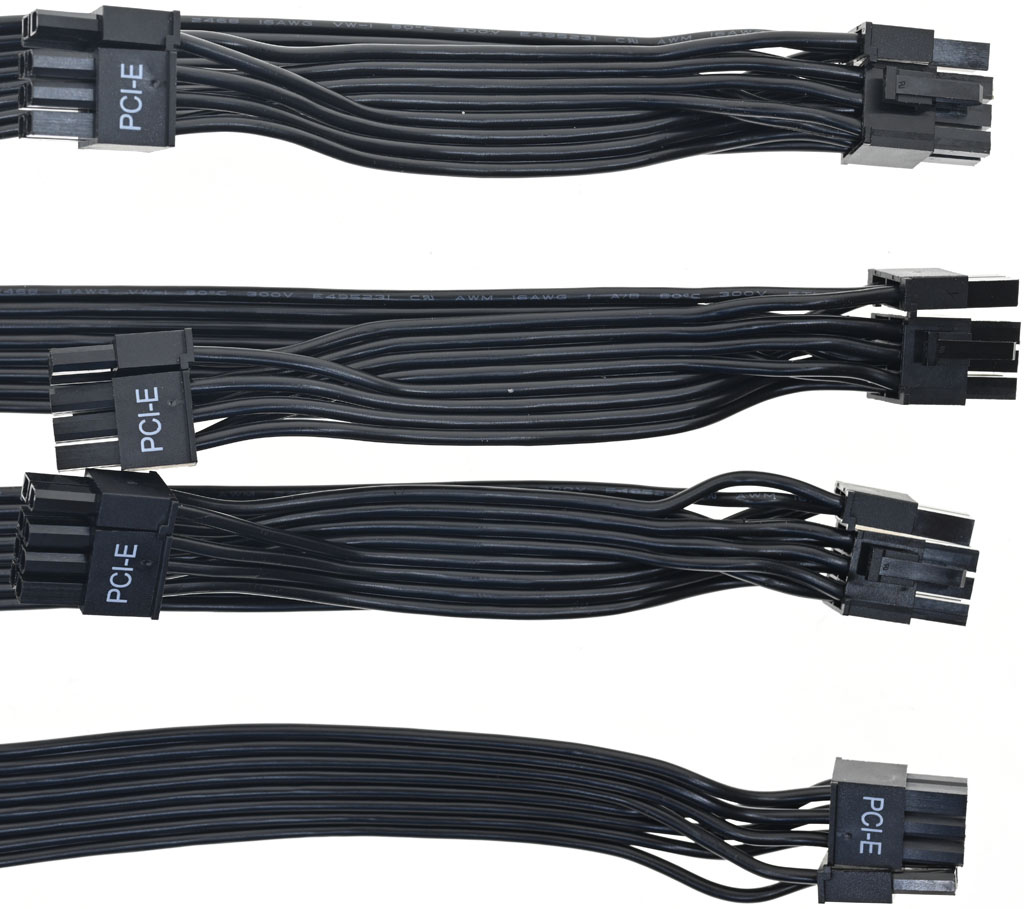

▼4條顯示卡電源黑色帶狀模組化線路，提供7個PCIE 6+2P接頭，3條雙接頭至第一個接頭16AWG線路長度65公分，接頭間16AWG線路長度10.5公分，1條單接頭16AWG線路長度65公分
▼1條12VHPWR黑色編織網包覆模組化線路，16/28AWG線路長度65公分

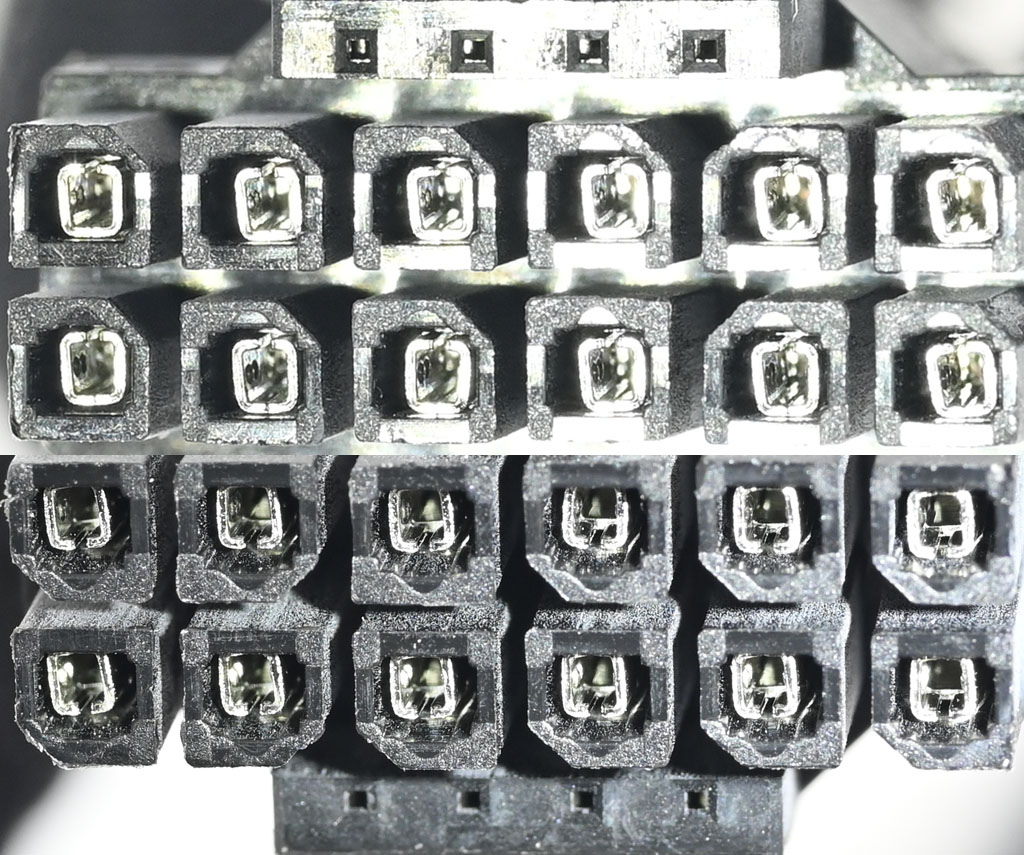

▼12VHPWR接頭內部金屬連接器的樣式如下圖所示

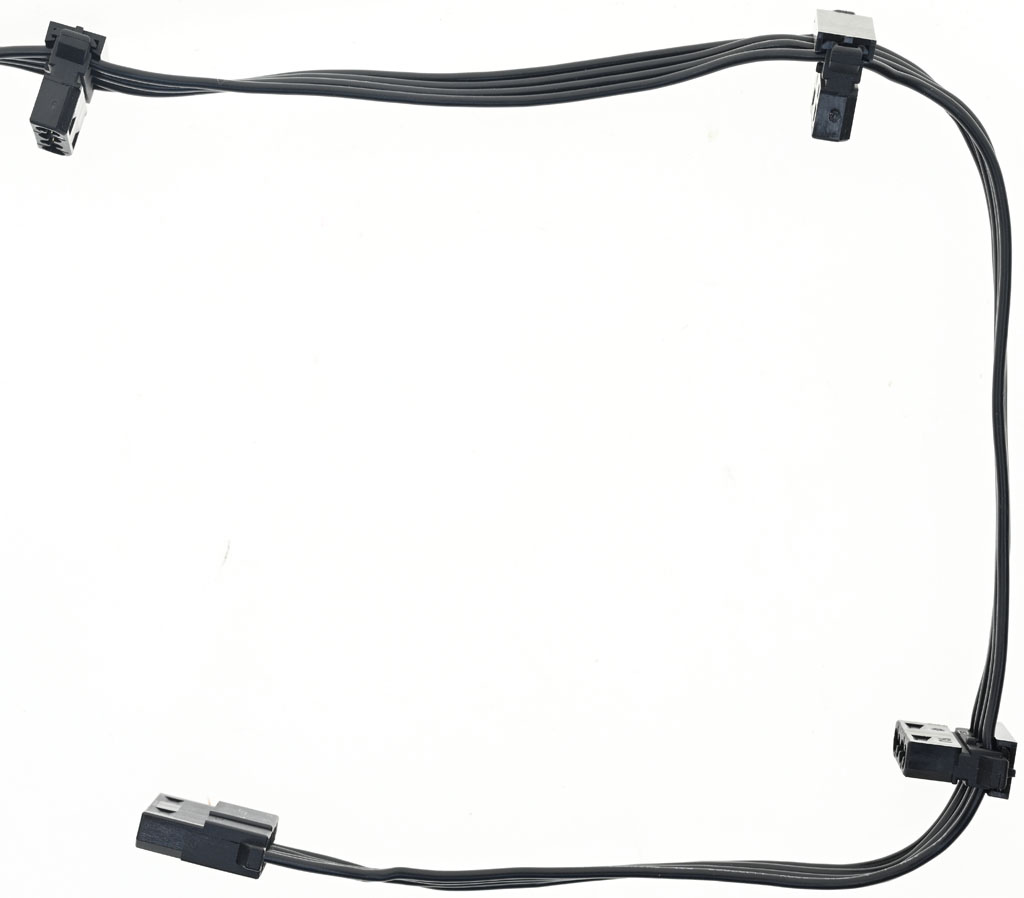

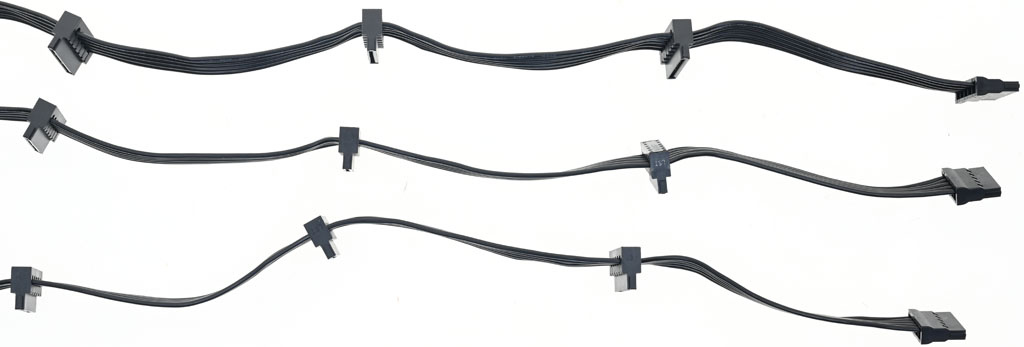

▼3條SATA黑色帶狀模組化線路，提供9個直角SATA接頭及3個直式SATA接頭，至第一個接頭18AWG線路長度50公分，接頭間18AWG線路長度11公分
▼1條大4P黑色帶狀模組化線路，提供3個直角大4P接頭及1個直式大4P接頭，至第一個接頭18AWG線路長度50公分，接頭間18AWG線路長度12公分。未提供小4P接頭或轉接線

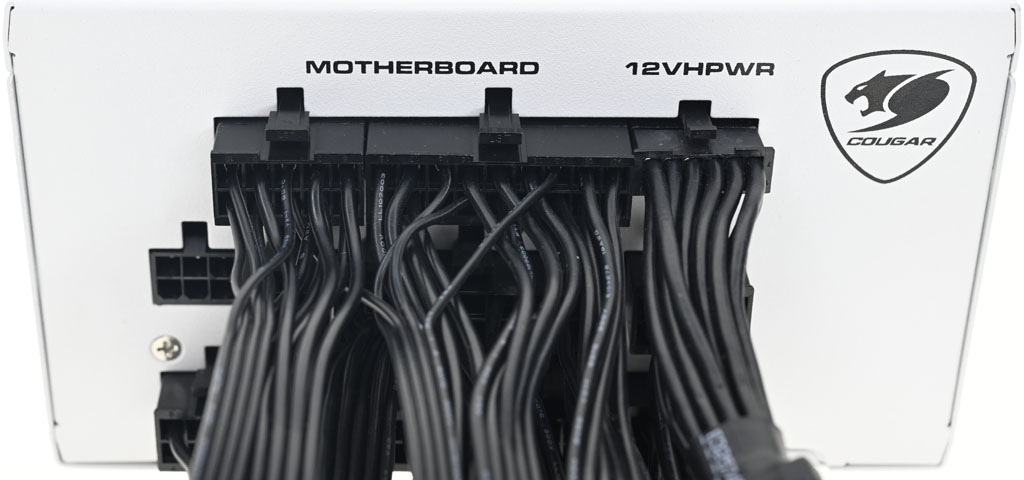

▼將所有模組化線路插上的樣子，會多出1個SATA/大4P模組化線組6P插座

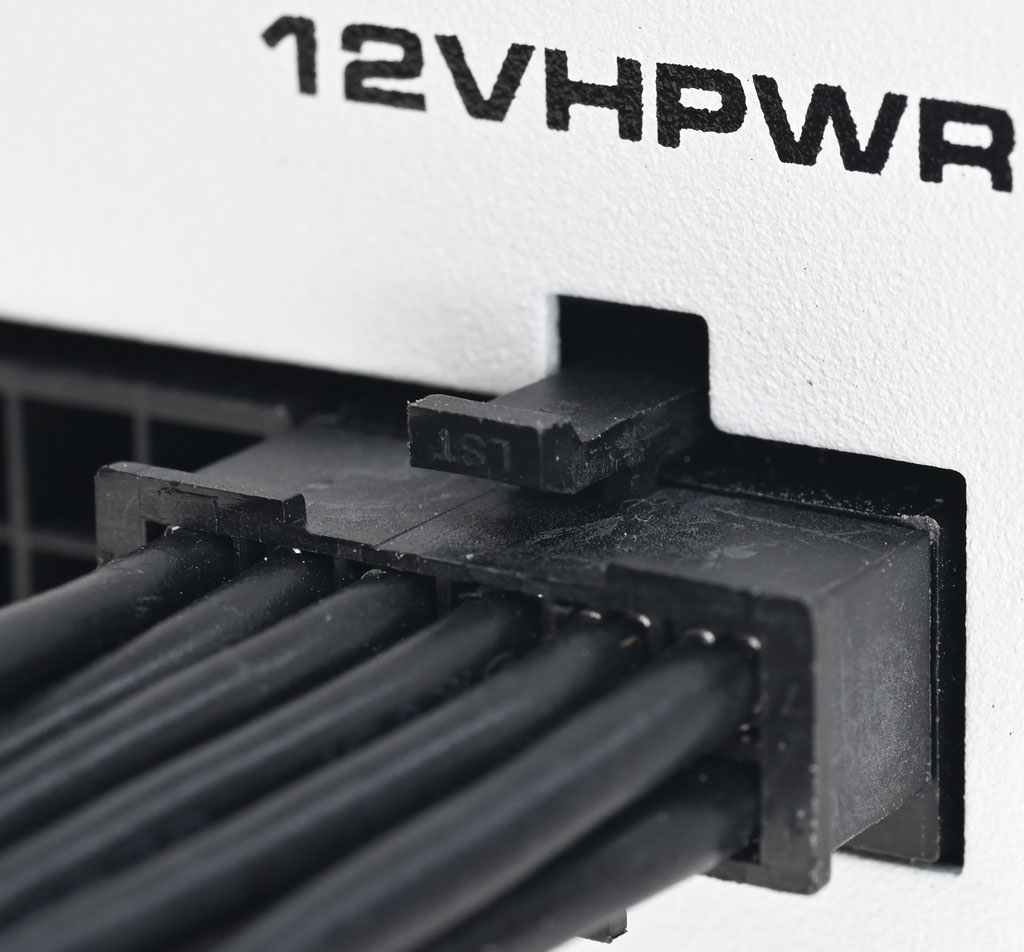

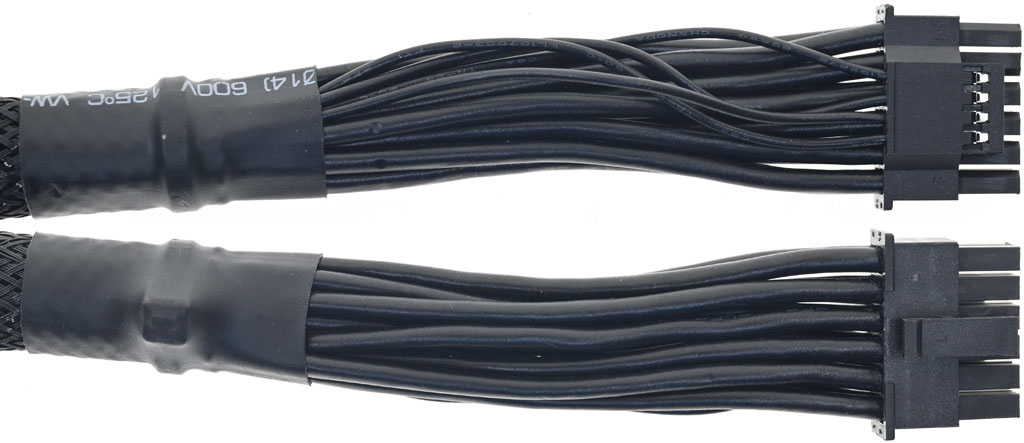

▼12VHPWR模組化線路插頭連接處近照

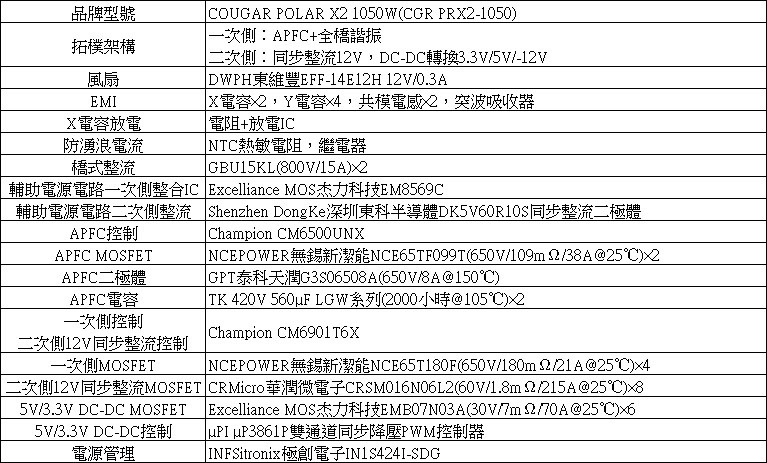

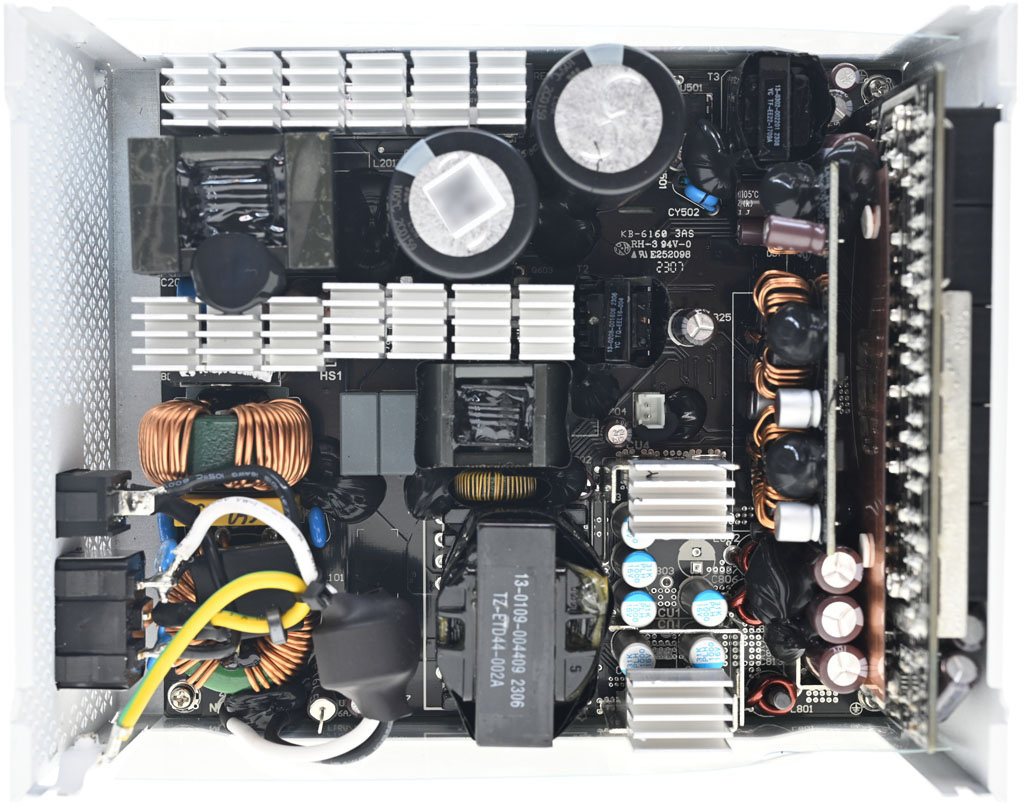

▼內部結構及使用元件說明簡表
▼採用一次側主動功率因數修正及全橋諧振，二次側12V同步整流，並經由DC-DC轉換3.3V/5V/-12V

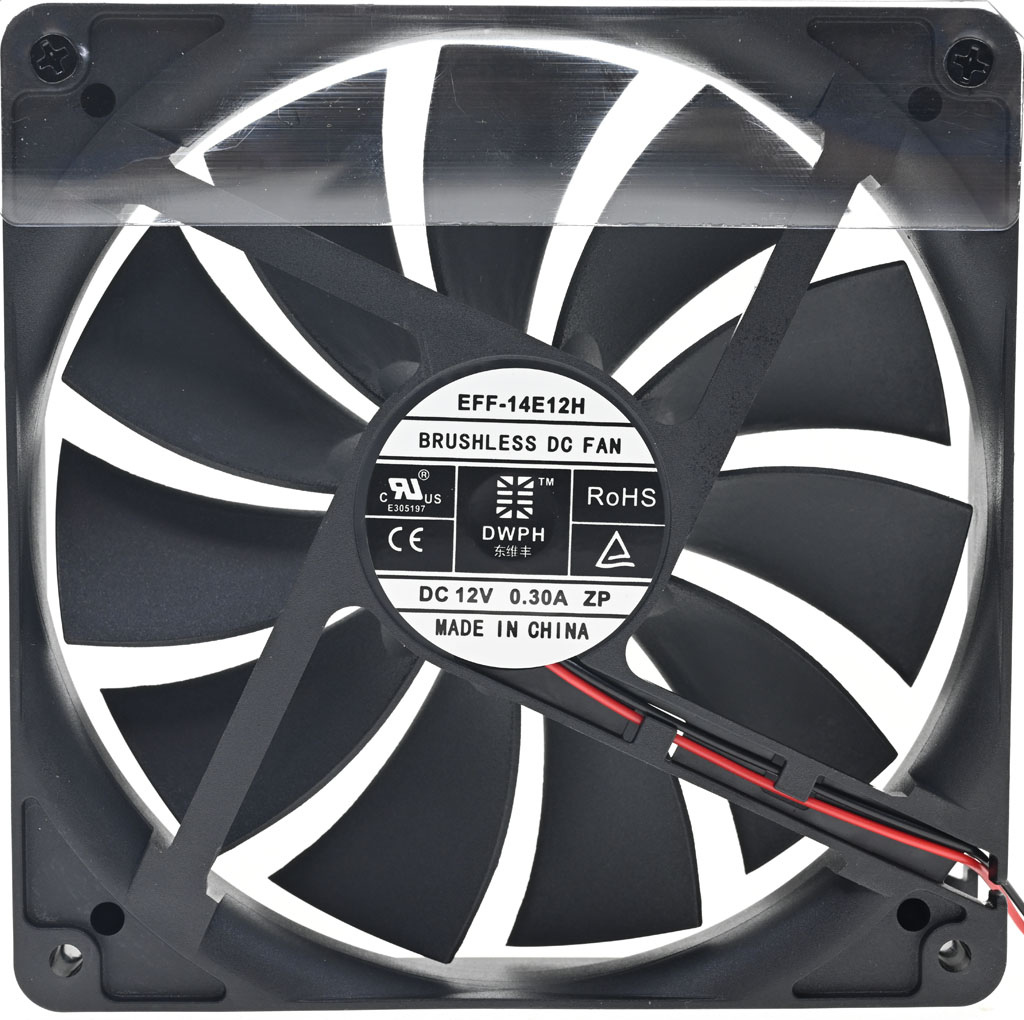

▼採用DWPH東維豐EFF-14E12H 12V/0.3A風扇，並設置氣流導風片
▼外殼底部透明隔板於二次側導熱墊片(右上)下方開孔，橋式整流的導熱墊片(左下)下方沒有開孔

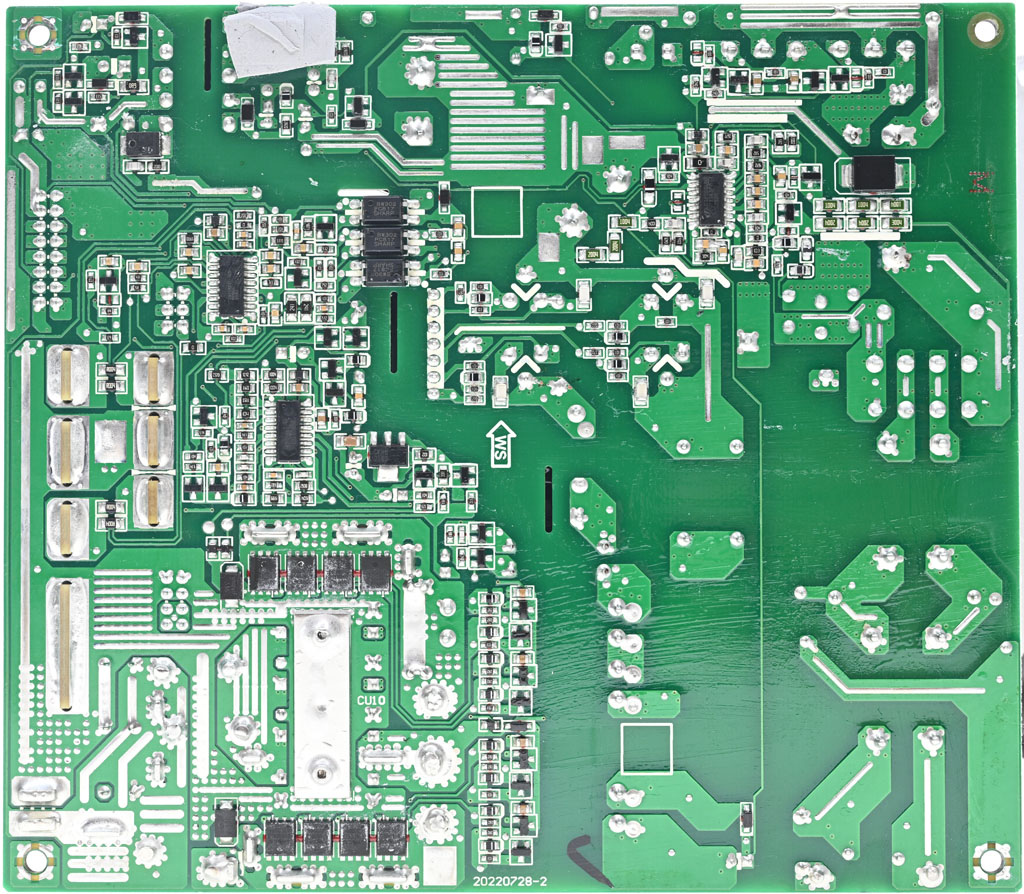

▼主電路板背面焊點做工良好，大電流線路有敷錫，於部分二次側區域加裝金屬板，輔助電源電路一次側區域有導熱墊片

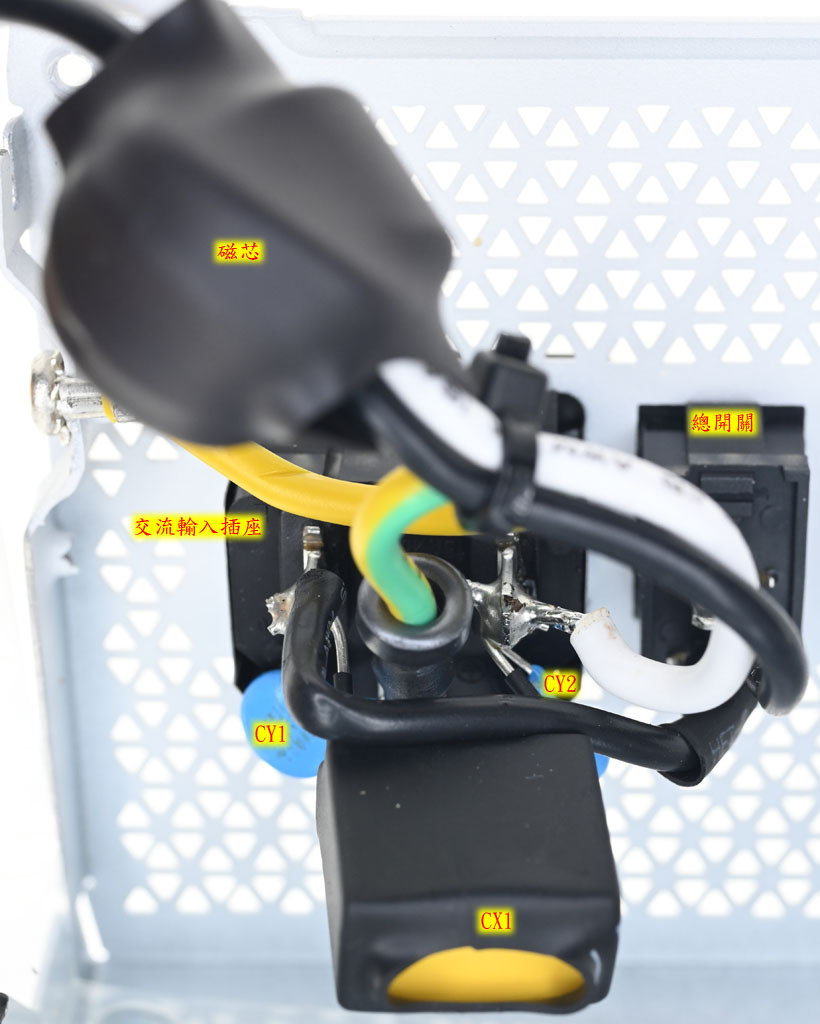

▼交流輸入插座焊點加上2個Y電容(CY1/CY2)及1個X電容(CX1)，接地線有套磁珠，X電容本體/接腳及磁芯有包覆套管，交流輸入插座及總開關焊點未包覆套管

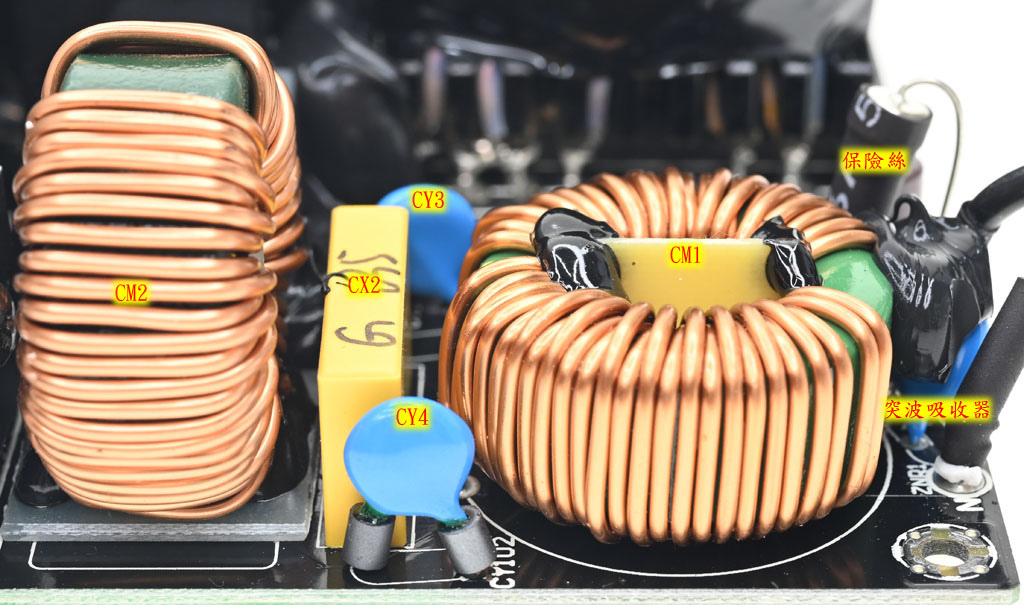

▼主電路板上有2個共模電感(CM1/CM2)、1個X電容(CX2)及2個Y電容(CY3/CY4)，Y電容接腳有套上磁珠，直立安裝保險絲的接腳部分及突波吸收器未包覆套管

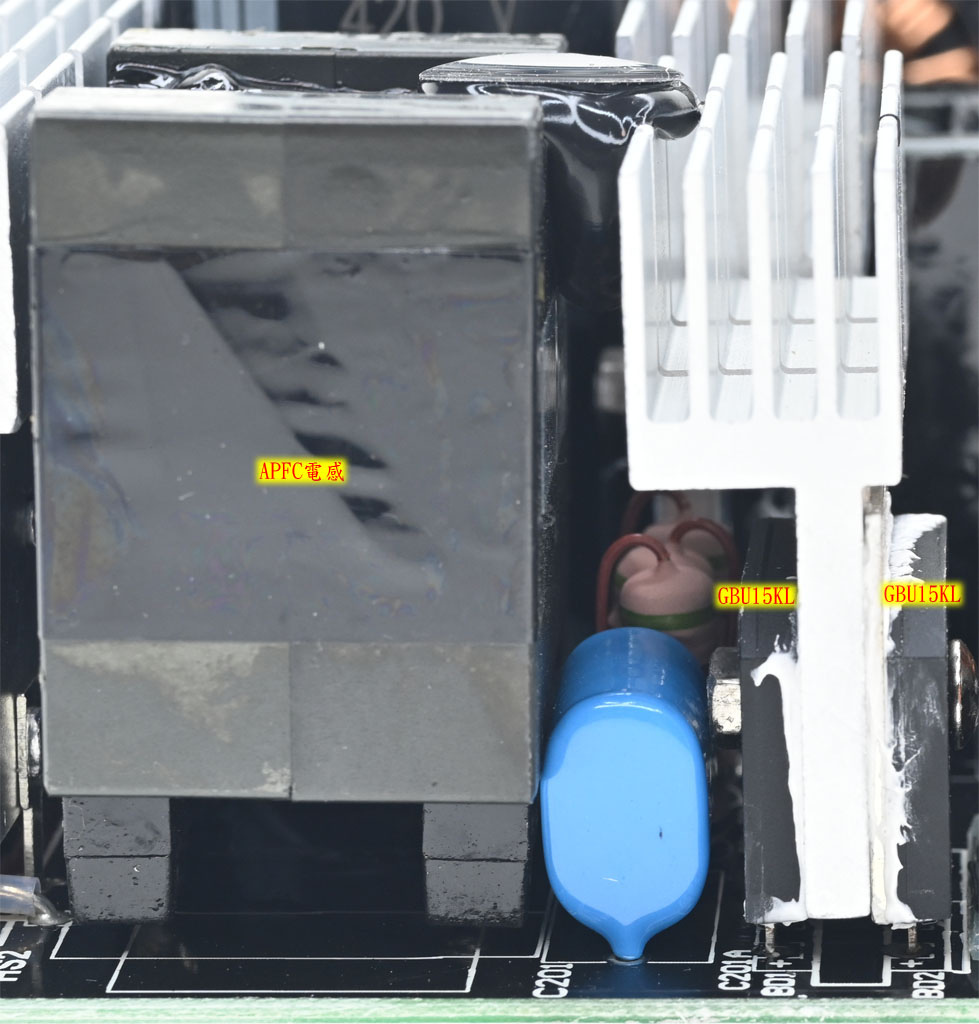

▼2個並聯的GBU15KL橋式整流器固定在散熱片的兩個面上，左側有封閉式磁芯APFC電感
▼APFC MOSFET採用2個NCEPOWER無錫新潔能NCE65TF099T TO-247封裝MOSFET，APFC二極體採用GPT泰科天潤G3S06508A。包覆套管的NTC熱敏電阻用來抑制輸入湧浪電流，電源啟動後會使用繼電器將其短路，去除NTC所造成的功耗損失

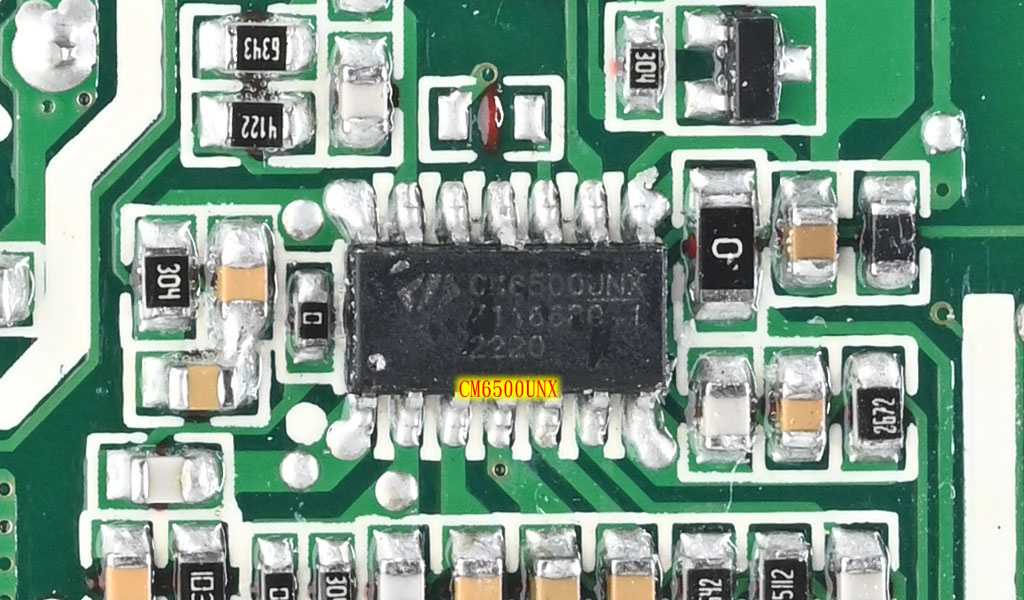

▼主電路板背面的虹冠電子CM6500UNX負責APFC電路控制

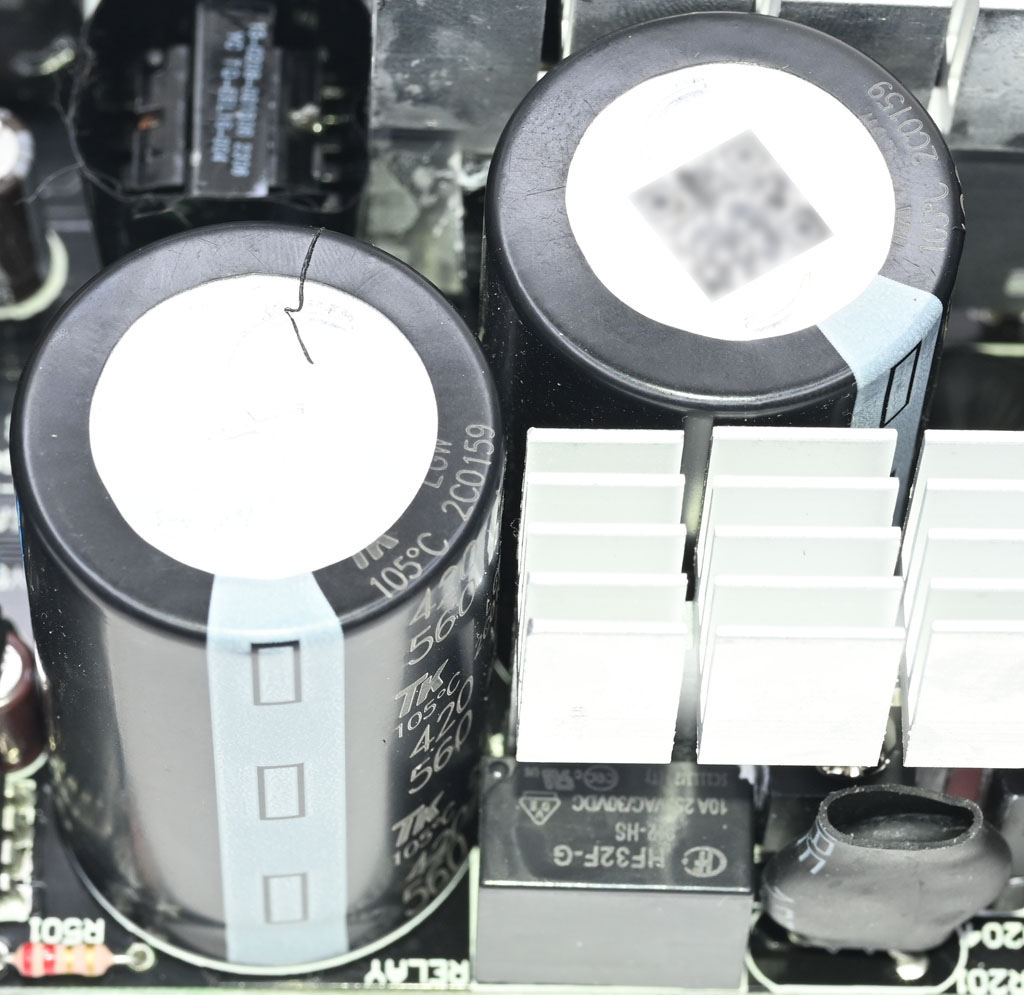

▼APFC電容採用2個TK 420V 560µF LGW系列105℃電解電容並聯組成，總容值為1120µF

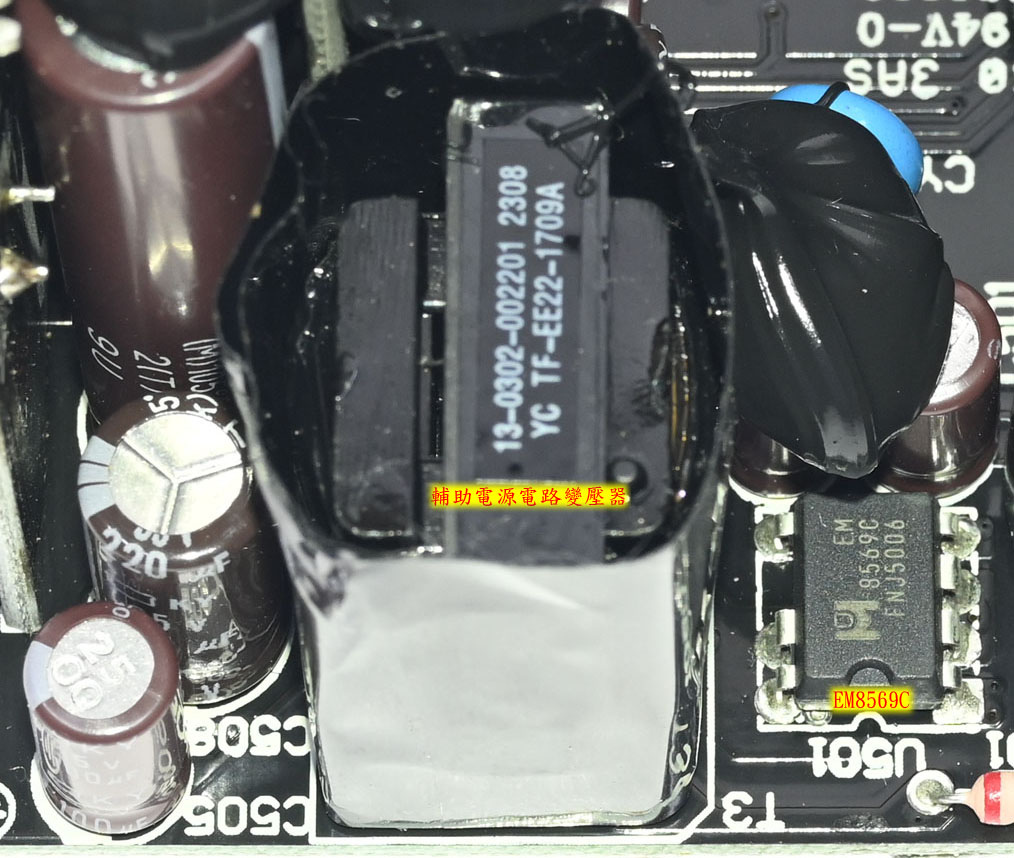

▼主電路板正面的輔助電源電路一次側整合IC為Excelliance MOS杰力科技EM8569C，輔助電源電路變壓器包覆黑色聚酯薄膜膠帶

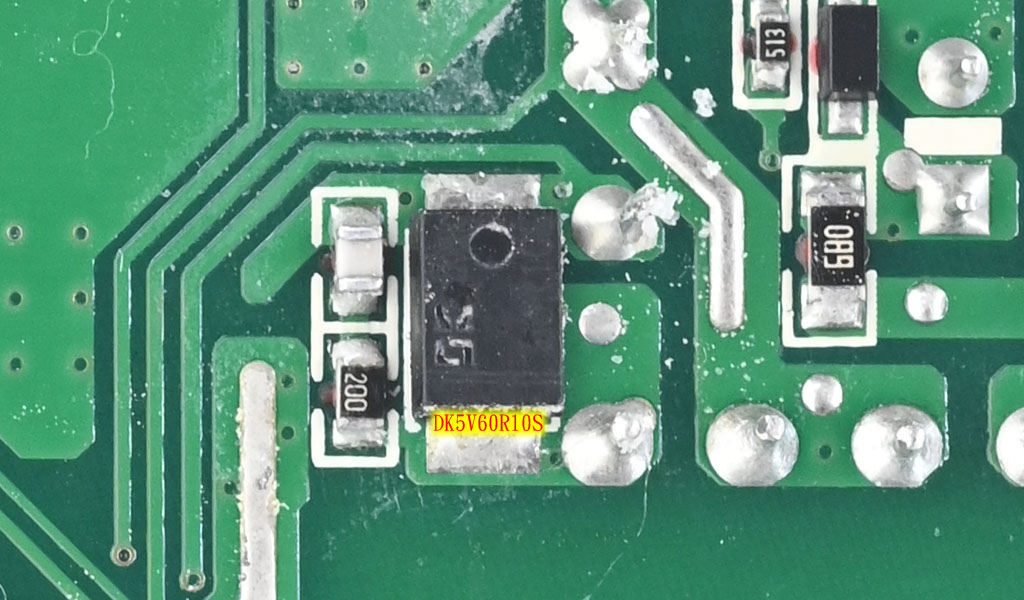

▼主電路板背面的輔助電源電路二次側整流採用Shenzhen DongKe深圳東科半導體DK5V60R10S同步整流二極體

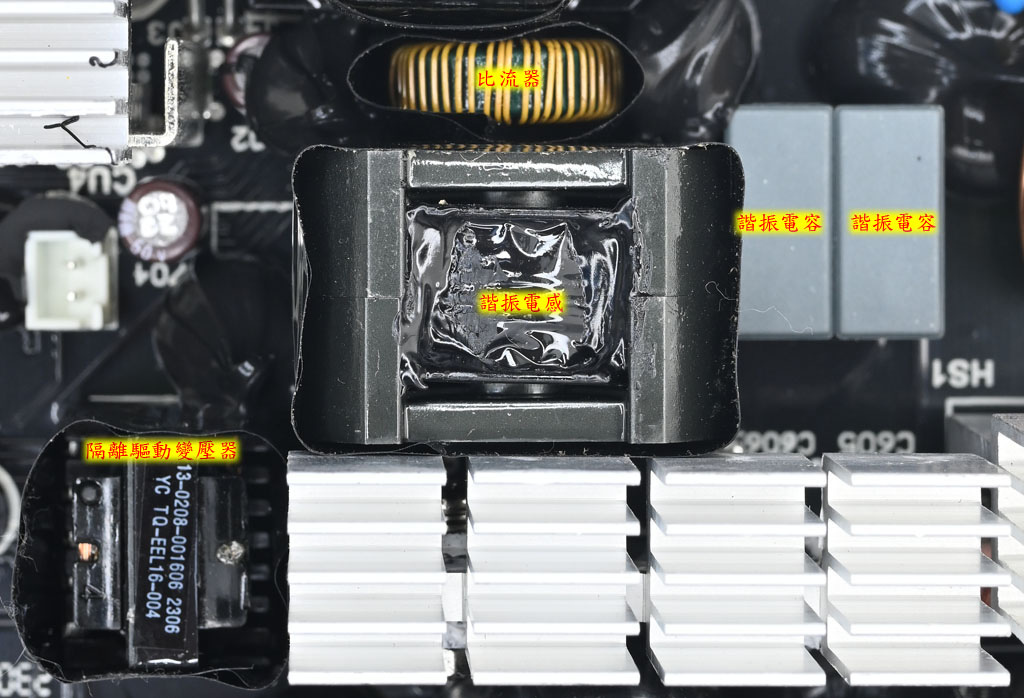

▼1個諧振電感及2個諧振電容組成一次側諧振槽，諧振電感、一次側電流比流器及一次側MOSFET隔離驅動變壓器包覆黑色聚酯薄膜膠帶

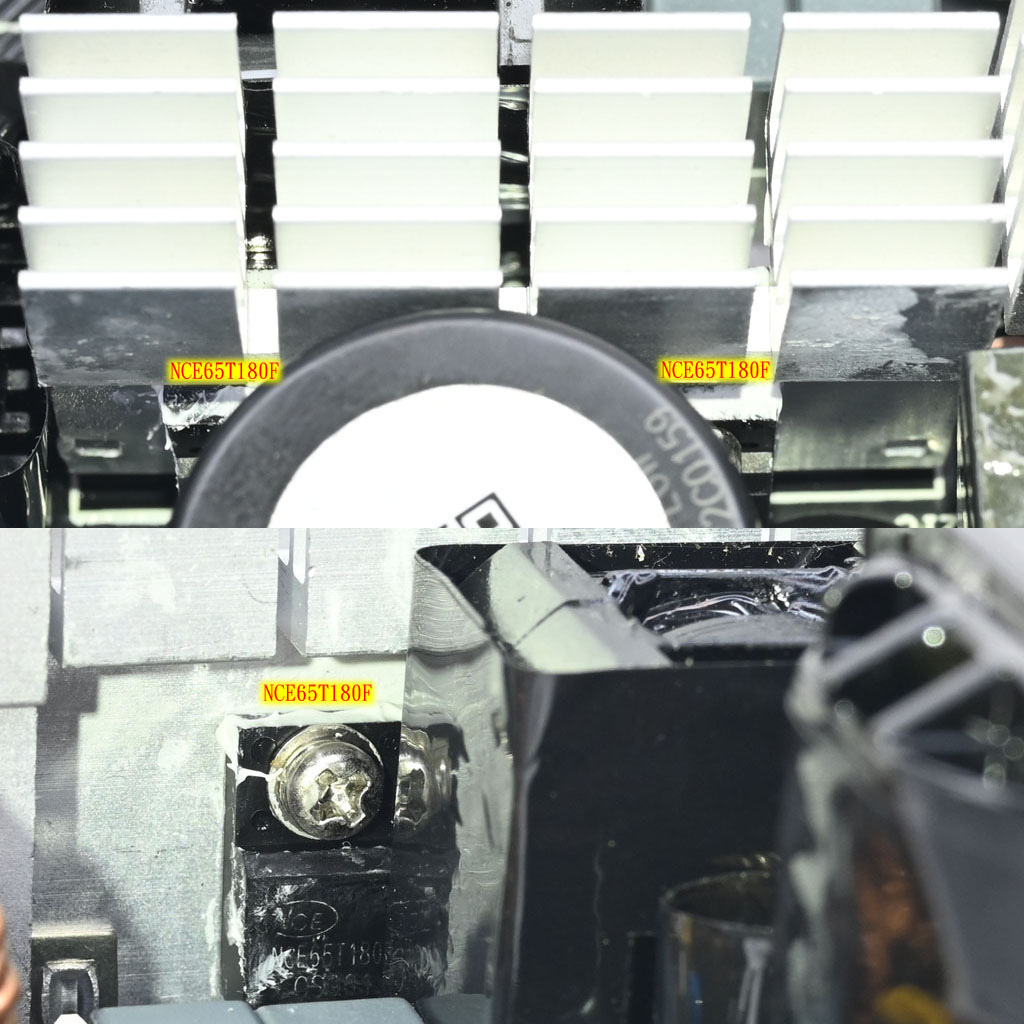

▼4個NCEPOWER無錫新潔能NCE65T180F TO-220F全絕緣封裝MOSFET安裝在一次側散熱片的兩個面上

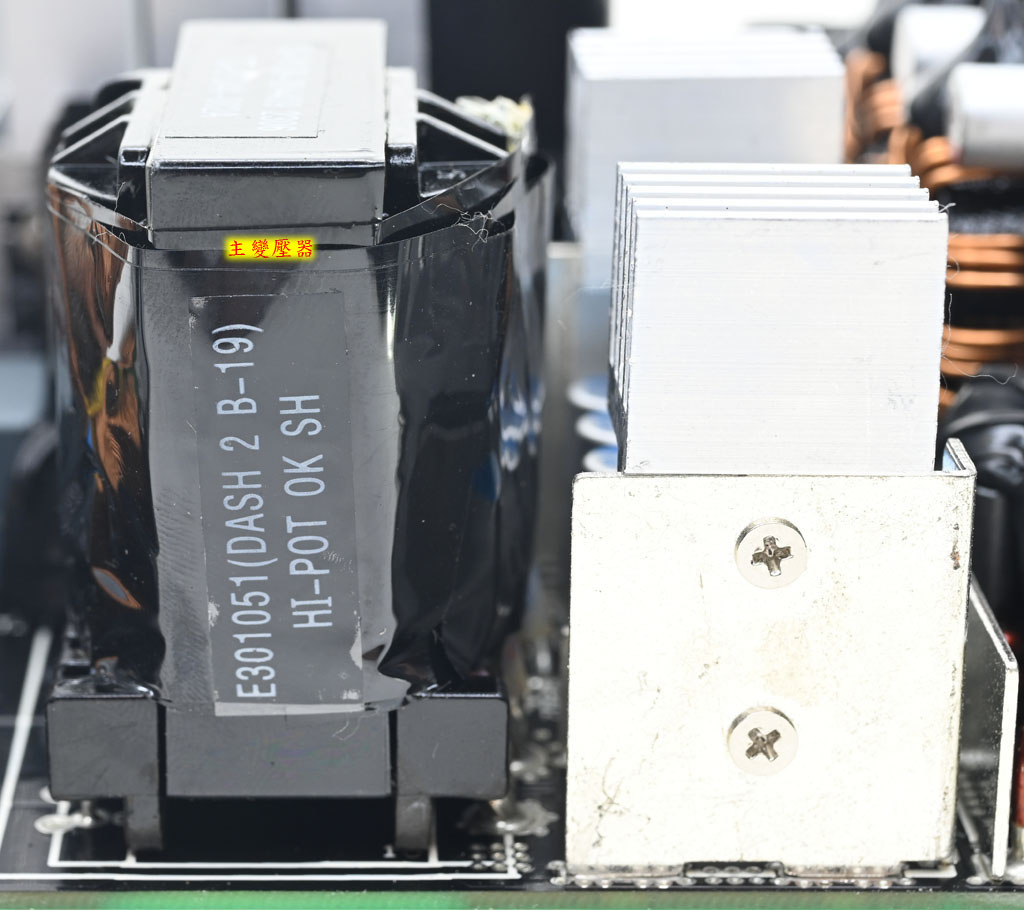

▼包覆黑色聚酯薄膜膠帶的主變壓器及二次側散熱片

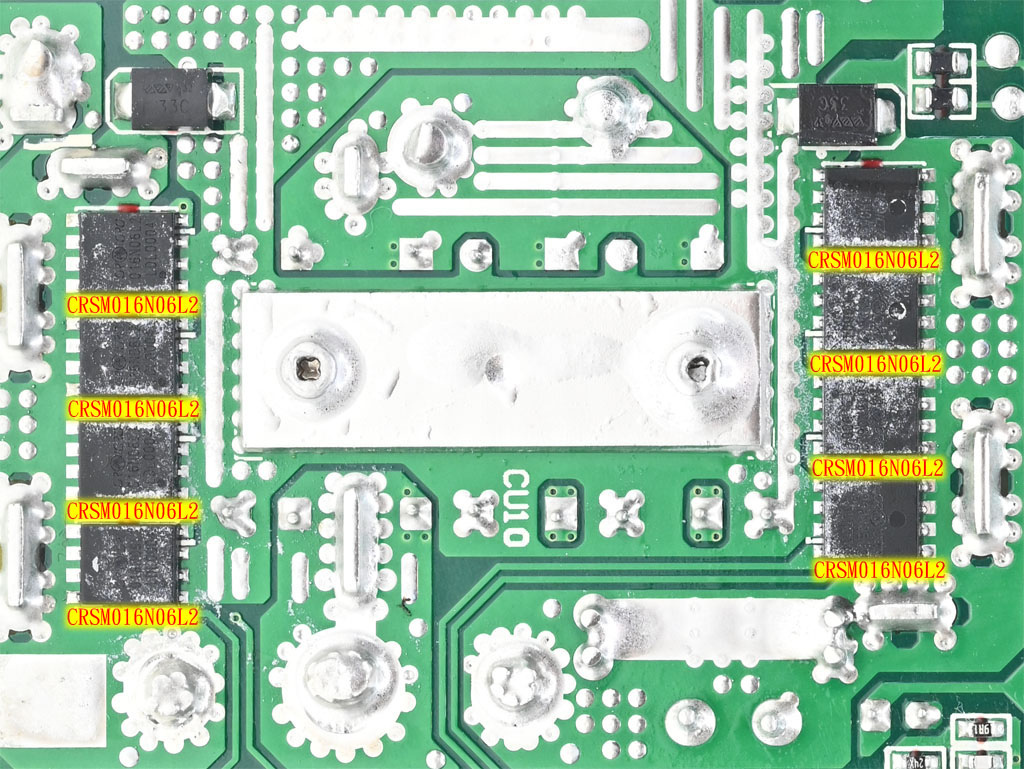

▼主電路板背面有8個CRMicro華潤微電子CRSM016N06L2 MOSFET組成二次側12V同步整流電路，透過焊點把熱傳導至正面的散熱片

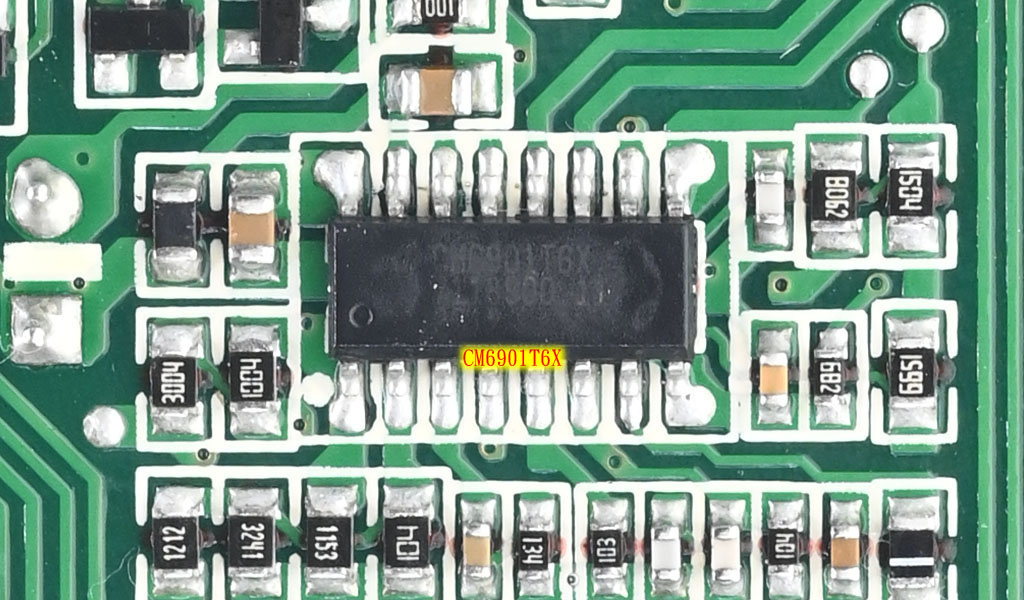

▼主電路板背面的虹冠電子CM6901T6X負責12V功率級一次側諧振及二次側同步整流控制

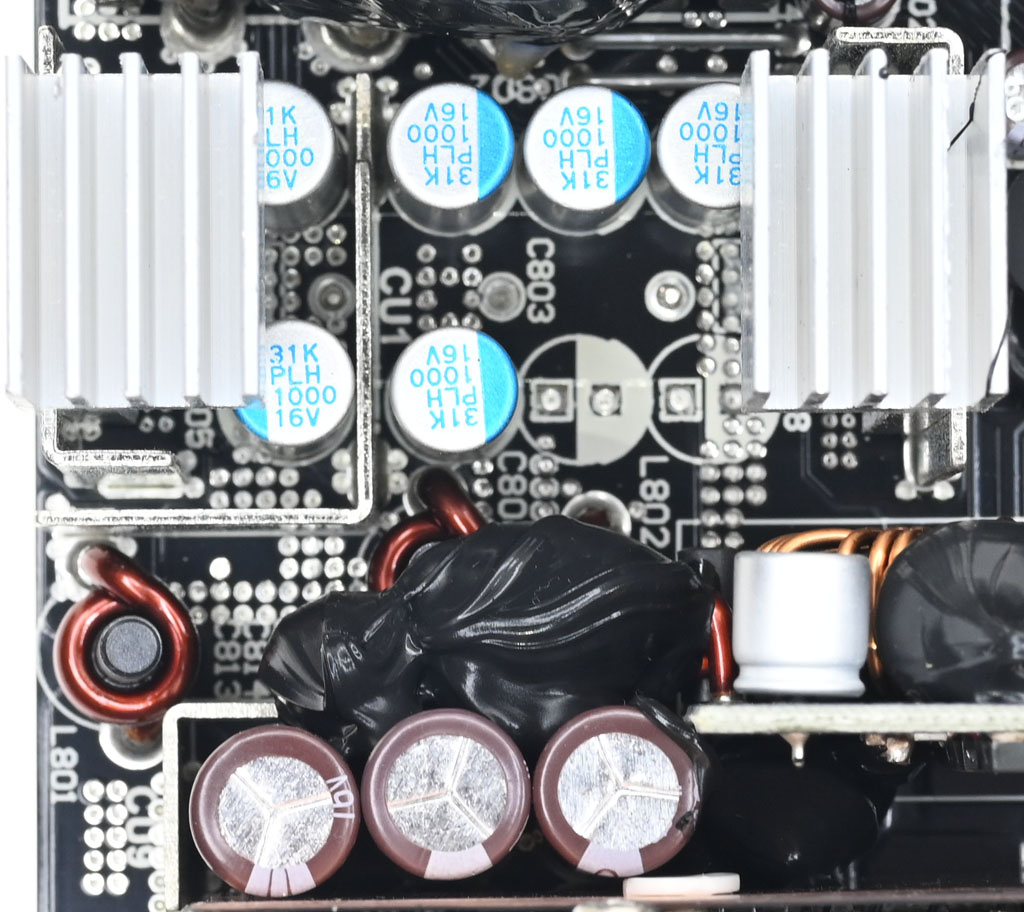

▼12V的3個Nippon Chemi-con電解電容、6個TK PLH系列固態電容及3個直立柱狀電感

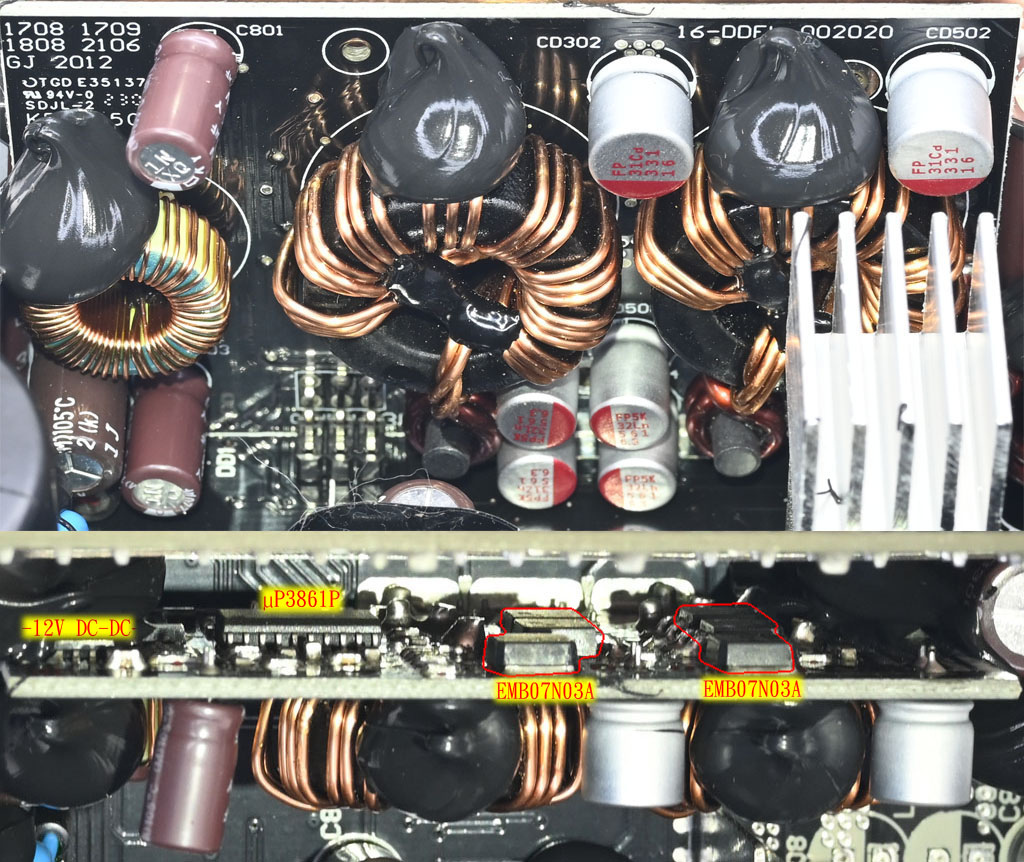

▼3.3V/5V/-12V DC-DC子卡，3.3V/5V DC-DC電路具備1個µPI µP3861P雙通道同步降壓PWM控制器、6個Excelliance MOS杰力科技EMB07N03A MOSFET(紅框)、2個環狀電感、2個柱狀電感及6個Nichicon固態電容，-12V DC-DC則具備1個轉換IC、1個環狀電感及3個Nippon Chemi-con電解電容

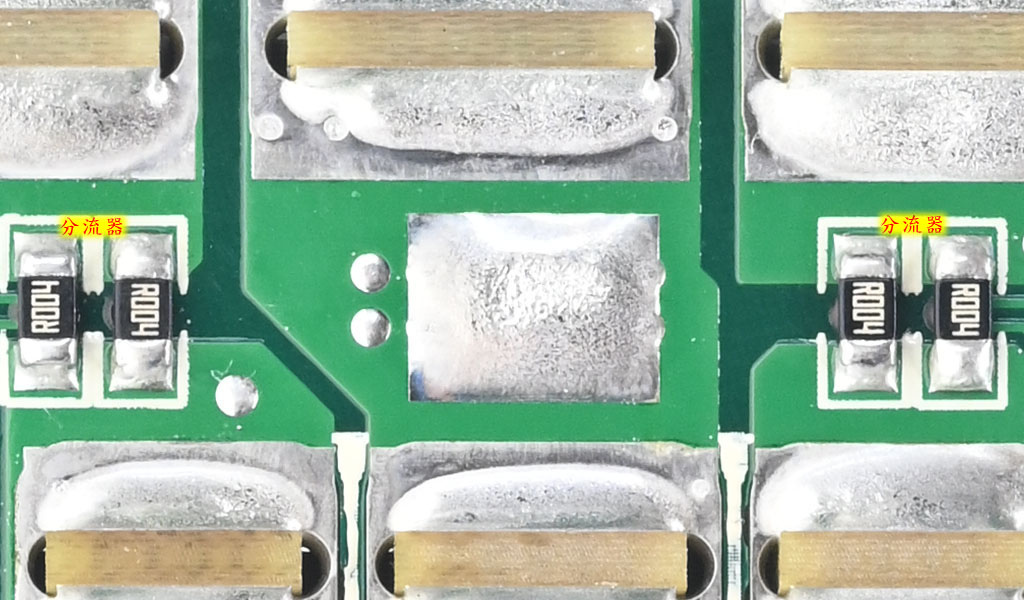

▼3.3V/5V/-12V DC-DC子卡與模組化插座板之間有偵測3.3V/5V電流的分流器

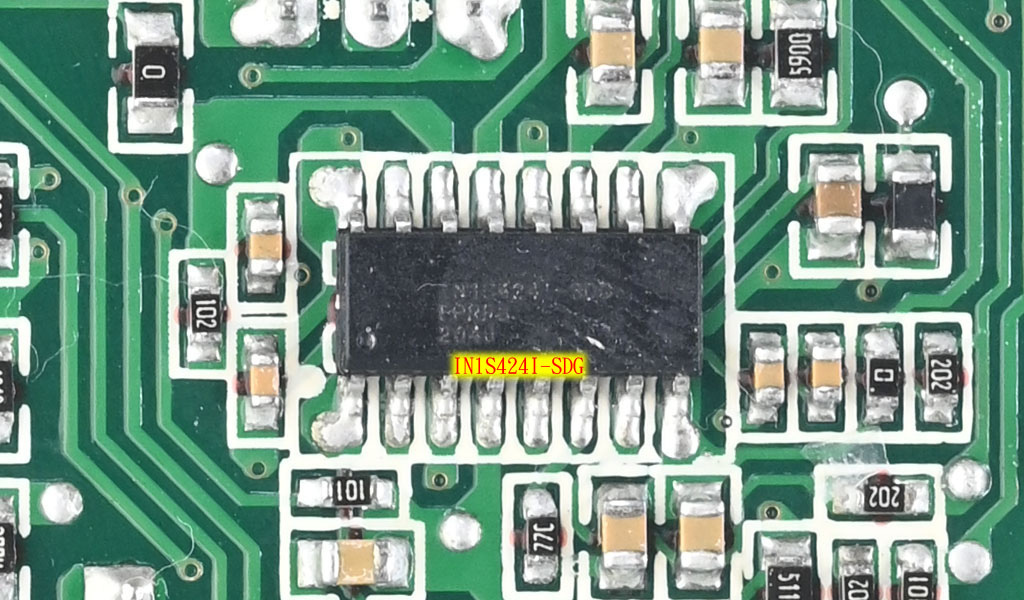

▼主電路板背面的INFSitronix極創電子IN1S424I-SDG電源管理IC，負責監控輸出電壓/電流、接受PS-ON信號控制、產生Power Good信號
▼模組化插座板背面與3.3V/5V/-12V DC-DC子卡之間有隔板，焊點敷錫增加載流

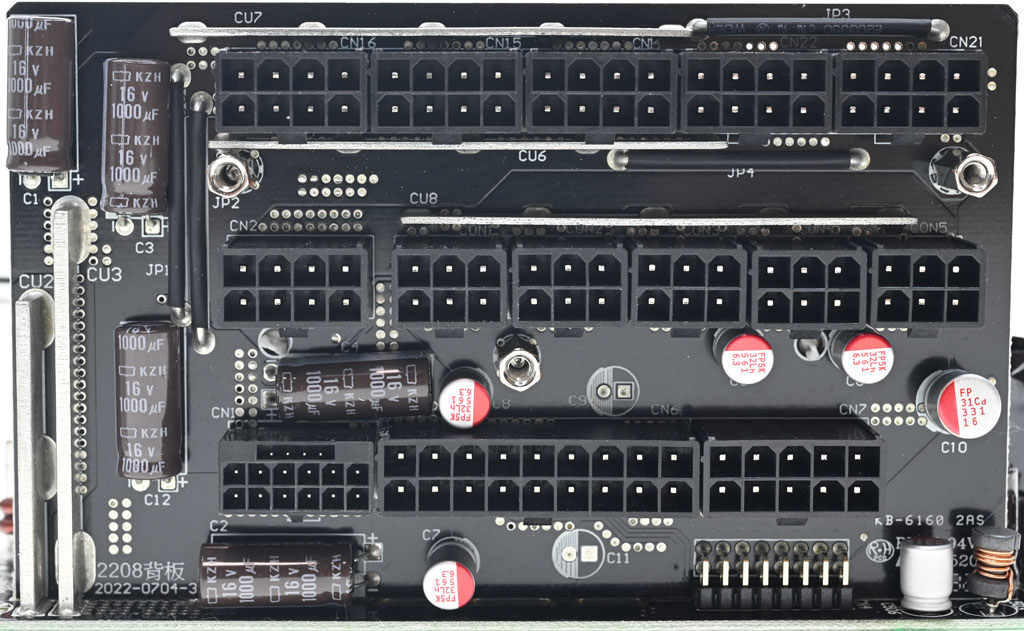

▼模組化插座板正面加裝金屬條增加載流，插座之間設置5個Nichicon固態電容及5個Nippon Chemi-con電解電容，加強輸出濾波/退耦效果
接下來就是上機測試
測試文閱讀方式請參照此篇：電源測試文閱讀小指南
▼空載功耗6.59W

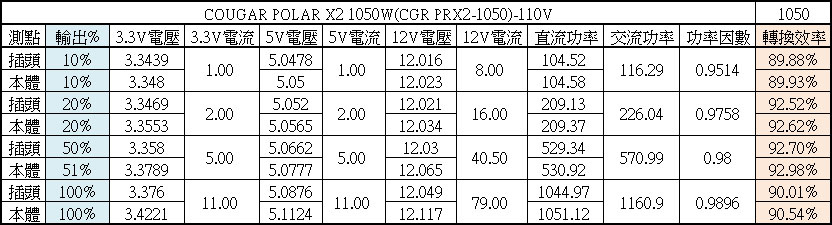

▼20%/50%/100%輸出轉換效率分別為92.52%/92.7%/90.01%，符合80PLUS白金認證要求20%輸出90%效率、50%輸出92%效率、100%輸出89%效率

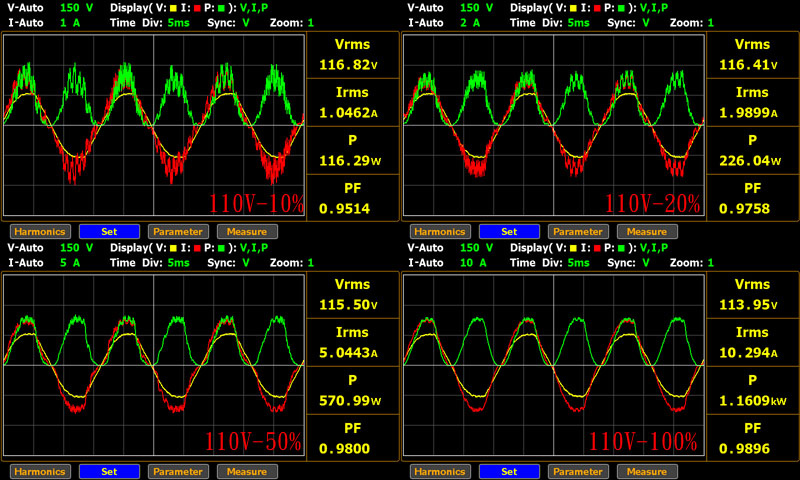

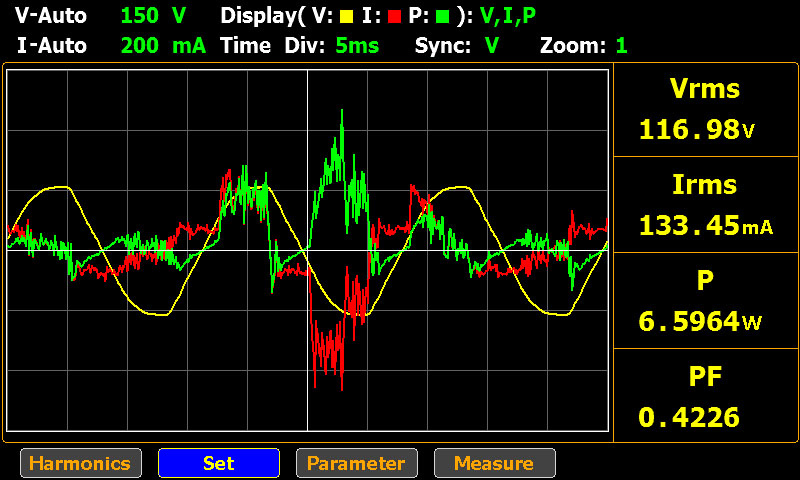

▼10%/20%/50%/100%輸出的交流輸入波形(黃色-電壓，紅色-電流，綠色-功率)。50%輸出下功率因數為0.98，符合80PLUS白金認證要求50%輸出下功率因數需大於0.95的要求

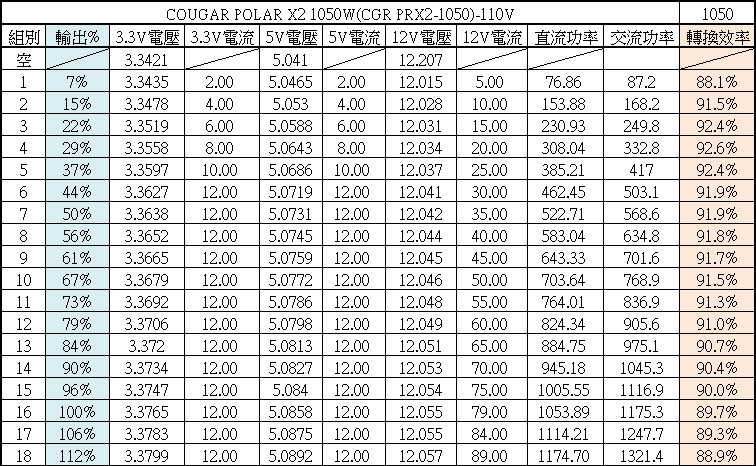

▼綜合輸出負載測試，輸出44%時3.3V/5V電流達12A以後就不再往上加，3.3V/5V/12V電壓記錄如下表

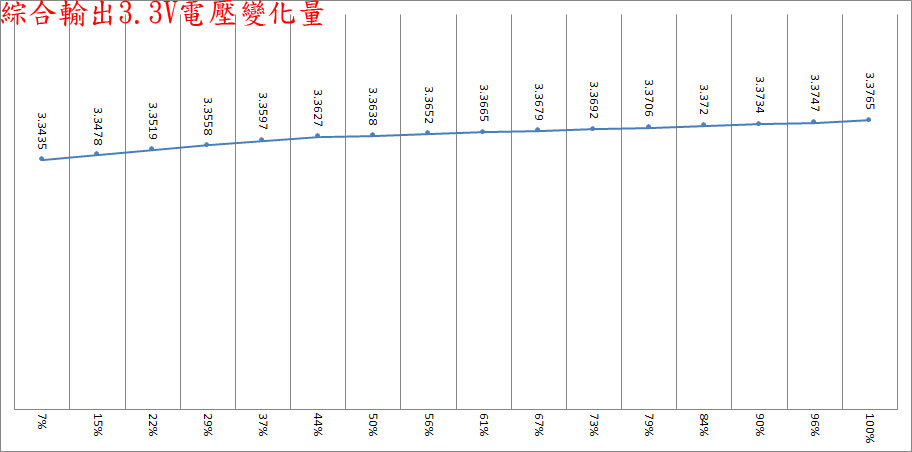

▼綜合輸出7%至100%之間3.3V輸出電壓最高與最低點差異為33mV

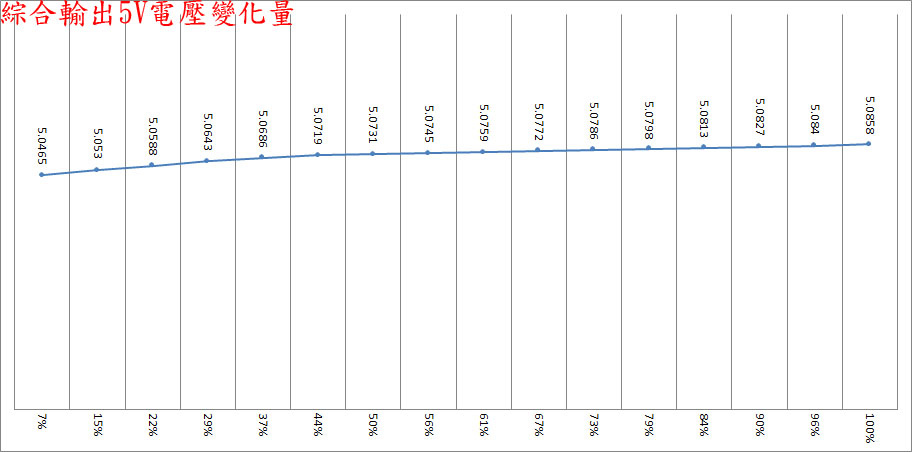

▼綜合輸出7%至100%之間5V輸出電壓最高與最低點差異為39.3mV

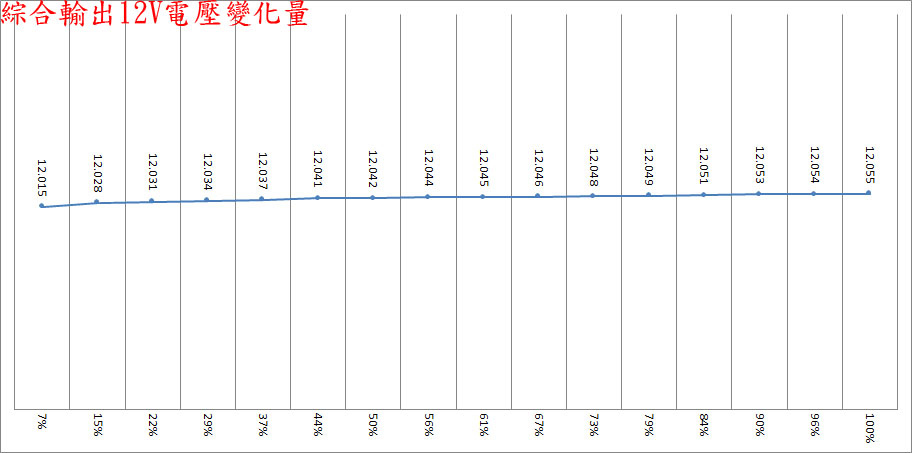

▼綜合輸出7%至100%之間12V輸出電壓最高與最低點差異為40mV

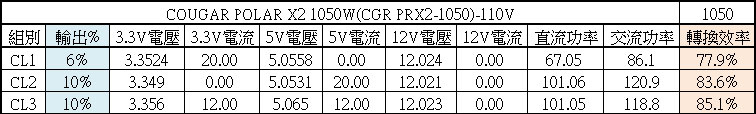

▼偏載測試，這時12V維持空載，分別測試3.3V滿載(CL1)、5V滿載(CL2)、3.3V/5V滿載(CL3)的3.3V/5V/12V電壓變化，並無出現超出±5%範圍情形(3.3V：3.135V-3.465V，5V：4.75V-5.25V，12V：11.4V-12.6V)
▼純12V輸出負載測試，這時3.3V/5V維持空載，3.3V/5V/12V電壓記錄如下表

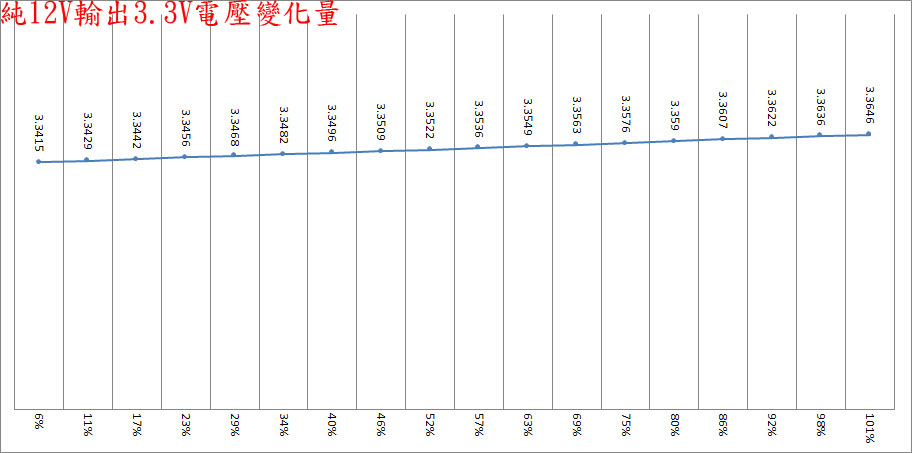

▼純12V輸出6%至101%之間3.3V輸出電壓最高與最低點差異為23.1mV

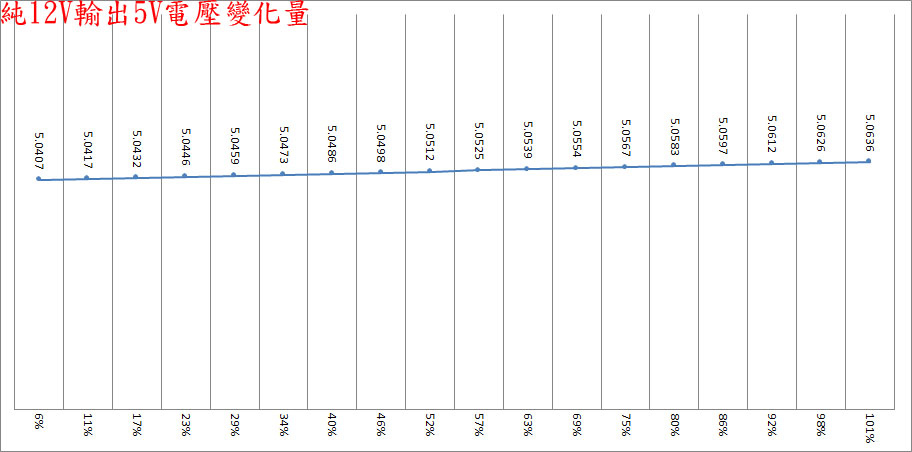

▼純12V輸出6%至101%之間5V輸出電壓最高與最低點差異為22.9mV

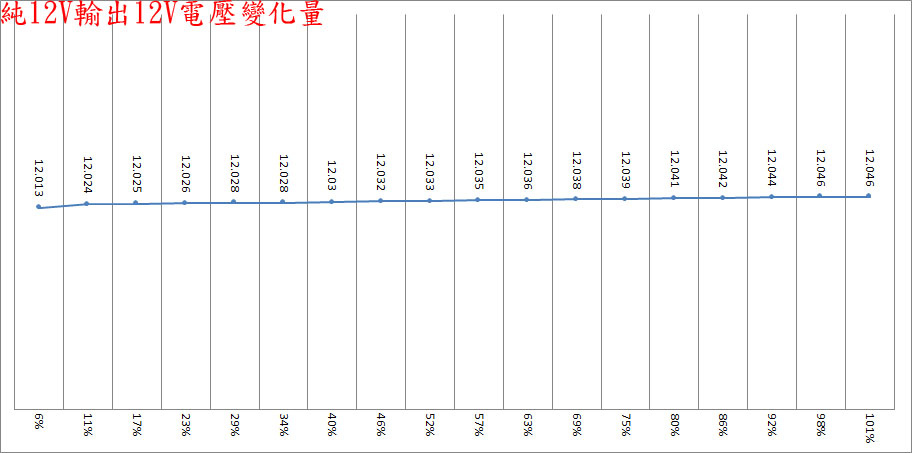

▼純12V輸出6%至101%之間12V輸出電壓最高與最低點差異為33mV

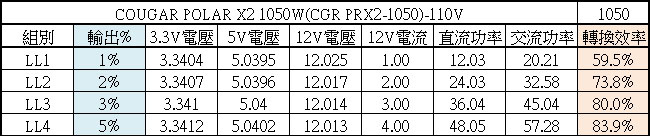

▼12V低輸出轉換效率測試，輸出12V/1A效率59.5%，輸出12V/2A效率73.8%，輸出12V/3A效率80%，輸出12V/4A效率83.9%

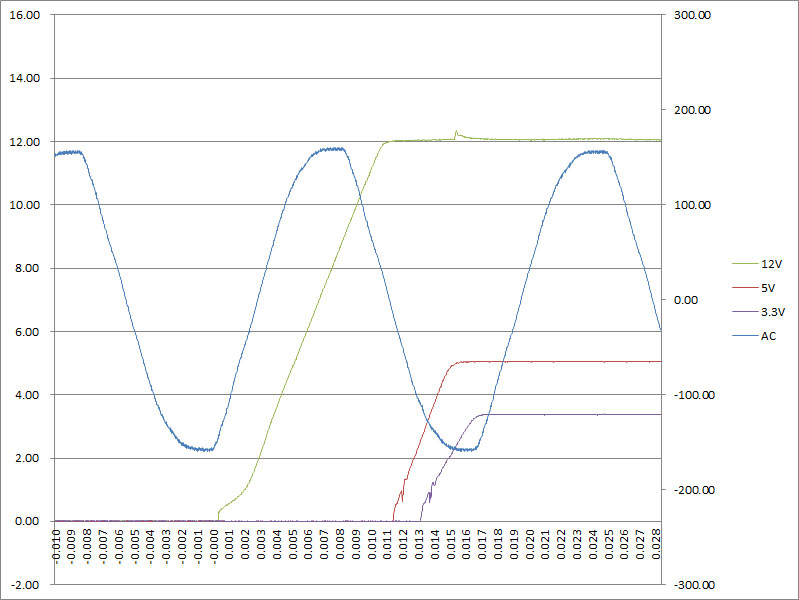

▼電源PS-ON信號啟動後直接3.3V/12A、5V/12A、12V/79A滿載輸出下各電壓上升時間圖，從12V開始上升處當成起點(0.000s)時，12V上升時間11ms，5V上升時間4ms，3.3V上升時間4ms

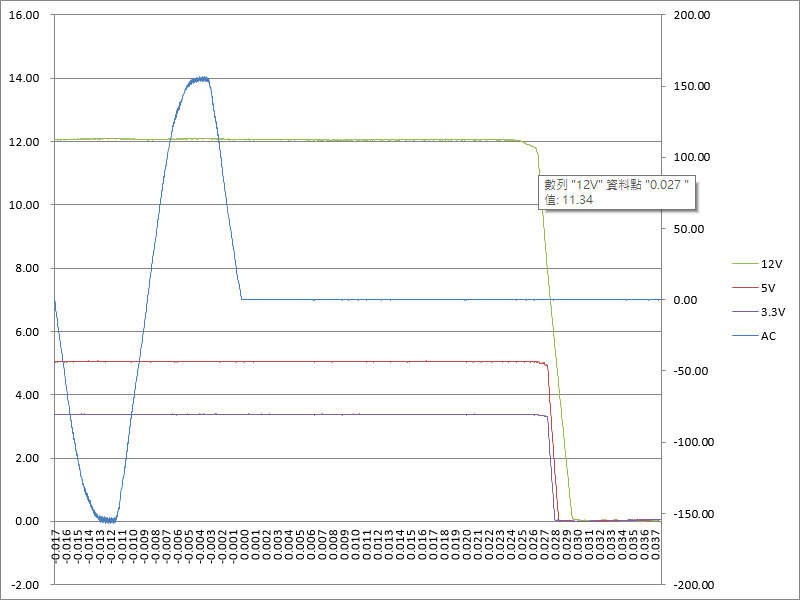

▼3.3V/12A、5V/12A、12V/79A滿載輸出下斷電的Hold-up time時序圖，從交流中斷處當成起點(0.000s)時，12V於27ms降至11.34V(圖片中資料點標籤)
以下波形圖，CH2藍色波形為12V電壓波形，CH3紫色波形為5V電壓波形，CH4綠色波形為3.3V電壓波形
▼輸出無負載時12V有小振幅低頻漣波，輸出12V/1A時有最小12V漣波
▼輸出12V/7A時12V漣波波形如上圖所示，輸出12V/8A以上12V漣波波形固定，只改變振幅

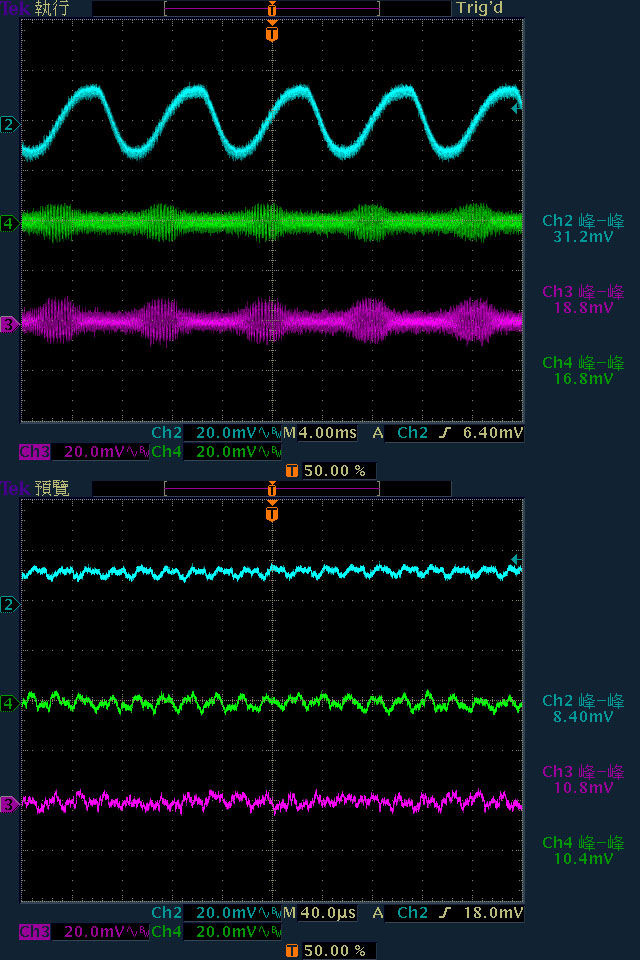

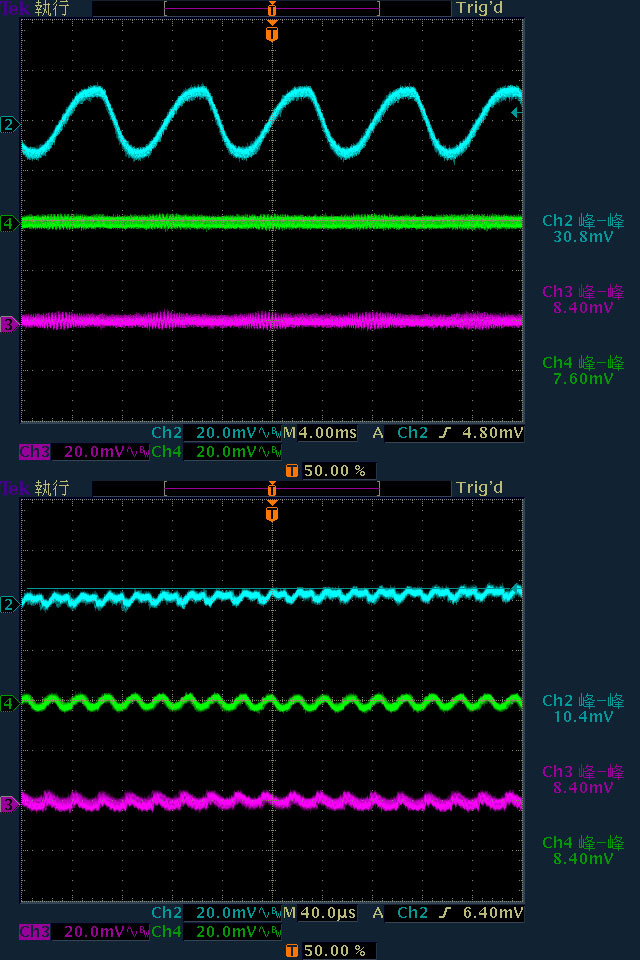

▼於3.3V/12A、5V/12A、12V/79A(綜合全負載)輸出下，12V/5V/3.3V各路低頻漣波分別為31.2mV/18.8mV/16.8mV，高頻漣波分別為8.4mV/10.8mV/10.4mV
▼於12V/88A(純12V全負載)輸出下，12V/5V/3.3V各路低頻漣波分別為30.8mV/8.4mV/7.6mV，高頻漣波分別為10.4mV/8.4mV/8.4mV

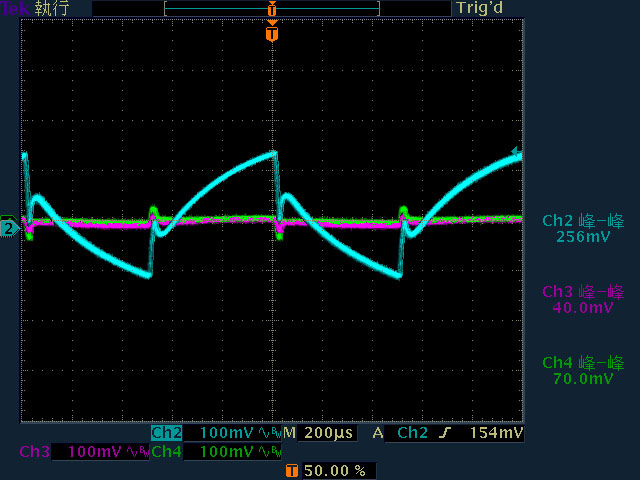

▼12V啟動動態負載，變動範圍5A至25A，維持時間500微秒，最大變動幅度256mV，同時造成5V產生40mV、3.3V產生70mV的變動

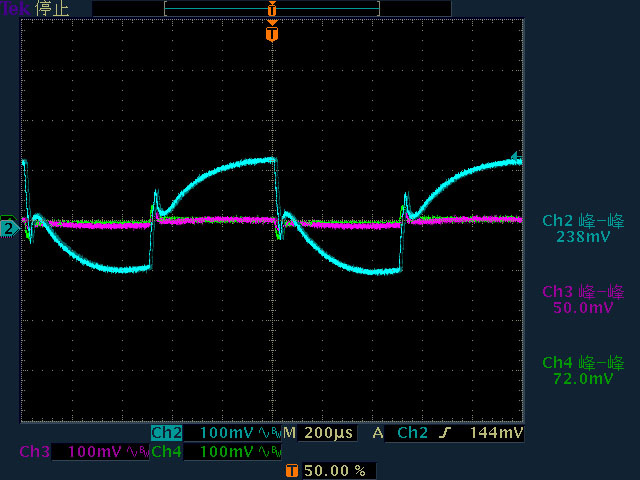

▼12V啟動動態負載，變動範圍25A至50A，維持時間500微秒，最大變動幅度238mV，同時造成5V產生50mV、3.3V產生72mV的變動

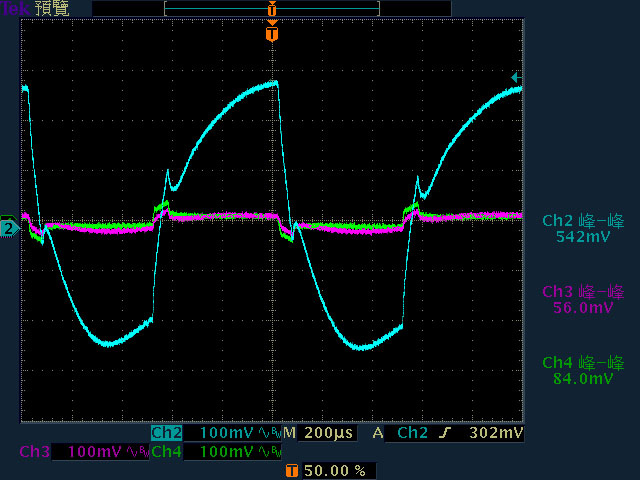

▼12V啟動動態負載，變動範圍10A至70A，維持時間500微秒，最大變動幅度542mV，同時造成5V產生56mV、3.3V產生84mV的變動
▼12V啟動動態負載，變動範圍20A至88A，維持時間500微秒，最大變動幅度496mV，同時造成5V產生64mV、3.3V產生98mV的變動

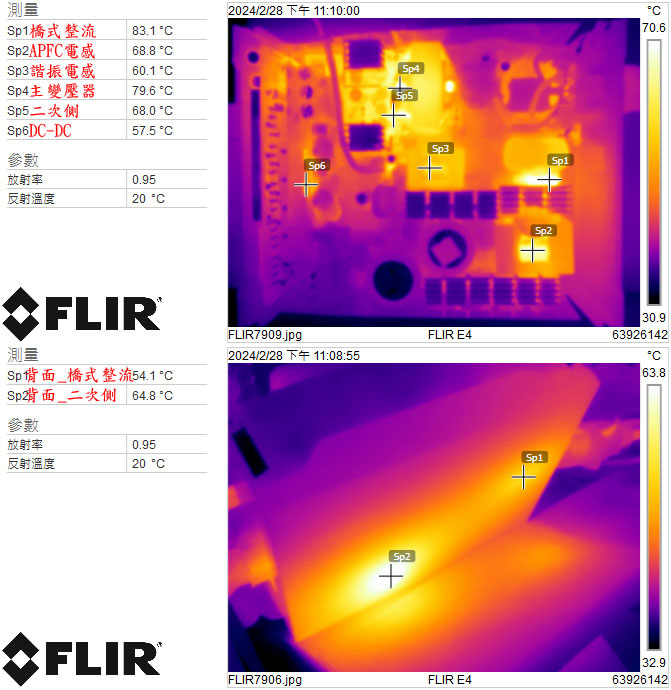

▼電源供應器滿載輸出下內部(上圖)及背面外殼(下圖)的紅外線熱影像圖(附註：安裝位置環境溫度會影響測試結果)

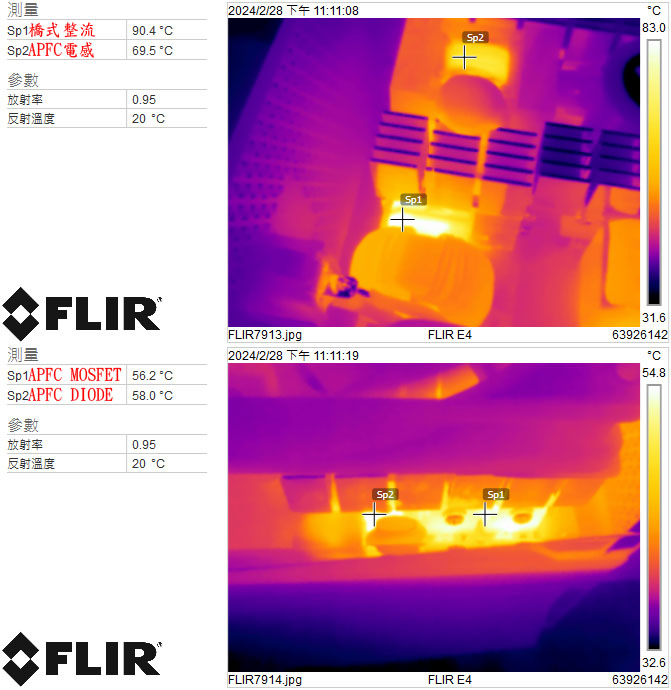

▼電源供應器滿載輸出下橋式整流/APFC電感(上圖)及APFC MOSFET/APFC DIODE(下圖)的紅外線熱影像圖(附註：安裝位置環境溫度會影響測試結果)

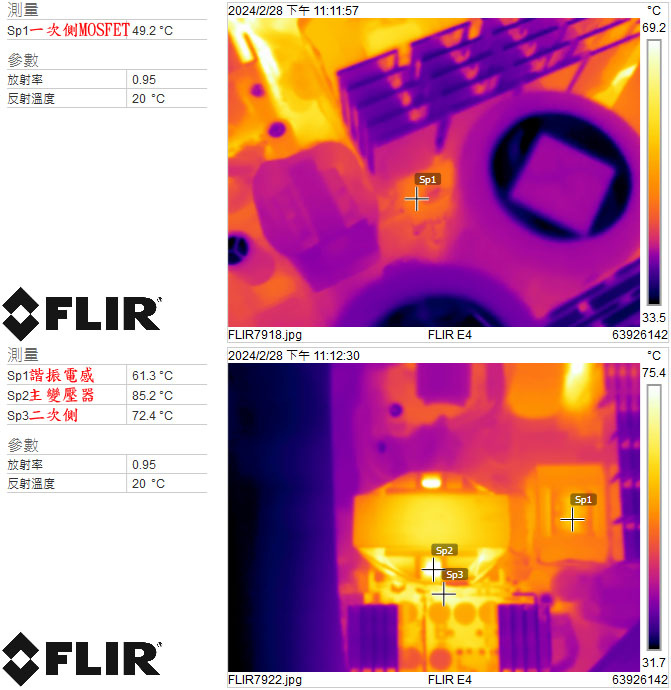

▼電源供應器滿載輸出下一次側MOSFET(上圖)及諧振電感/主變壓器/二次側(下圖)的紅外線熱影像圖(附註：安裝位置環境溫度會影響測試結果)

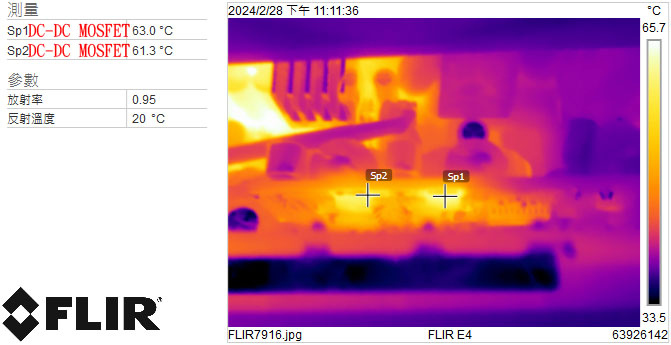

▼電源供應器滿載輸出下DC-DC MOSFET的紅外線熱影像圖(附註：安裝位置環境溫度會影響測試結果)

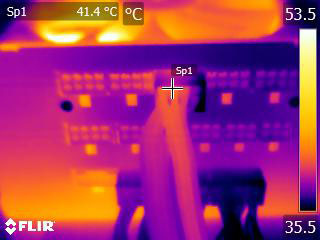

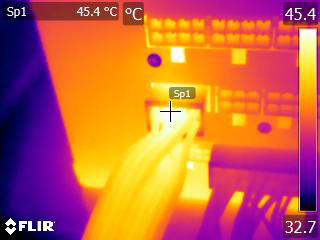

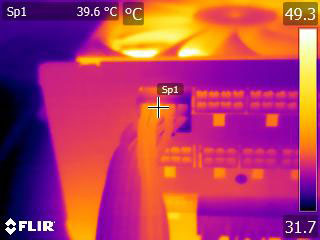

▼單條EPS 8P連續輸出28A(336W)10分鐘後的電源端模組化接頭紅外線熱影像圖(附註：安裝位置環境溫度會影響測試結果)
▼單條EPS 4+4P連續輸出28A(336W)10分鐘後的電源端模組化接頭紅外線熱影像圖(附註：安裝位置環境溫度會影響測試結果)

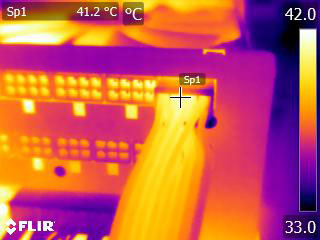

▼單條PCIE 6+2P(單頭)連續輸出21A(252W)10分鐘後的電源端模組化接頭紅外線熱影像圖(附註：安裝位置環境溫度會影響測試結果)
▼單條PCIE 6+2P(雙頭)連續輸出21A(252W)10分鐘後的電源端模組化接頭紅外線熱影像圖(附註：安裝位置環境溫度會影響測試結果)

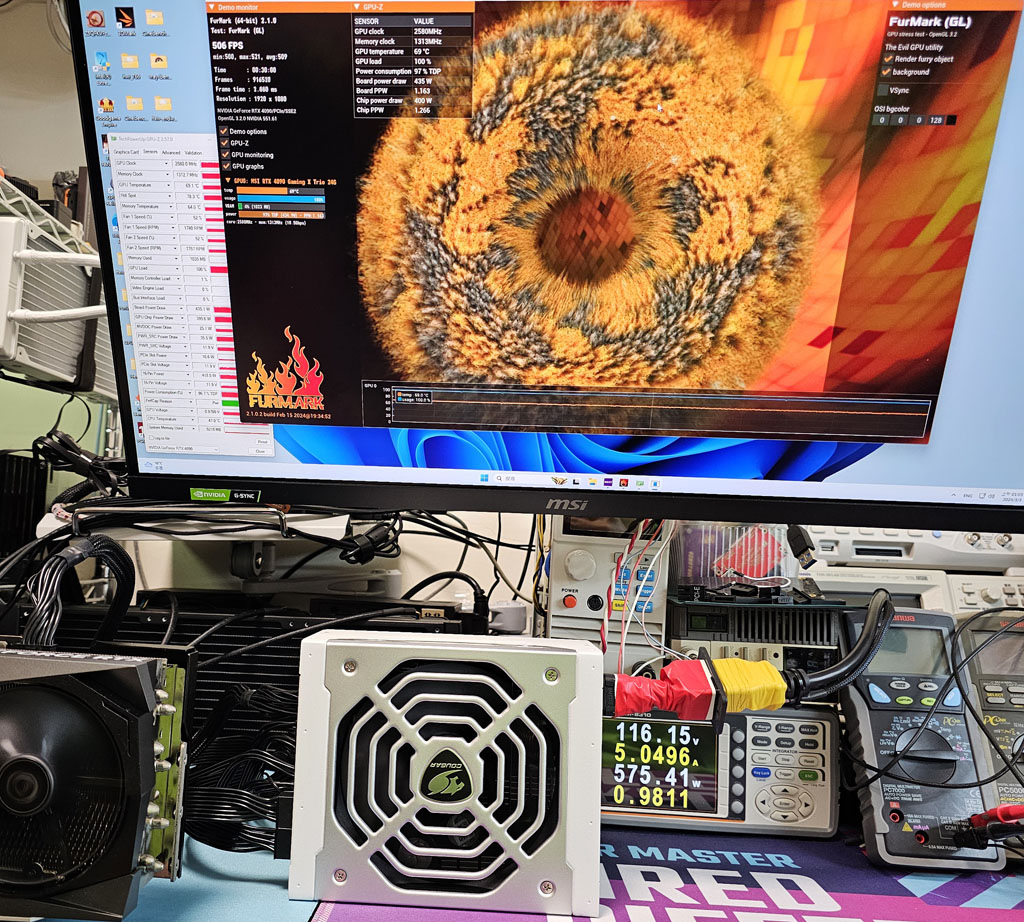

▼用隨附的12VHPWR模組化線材連接MSI GEFORCE RTX 4090 GAMING X TRIO進行測試

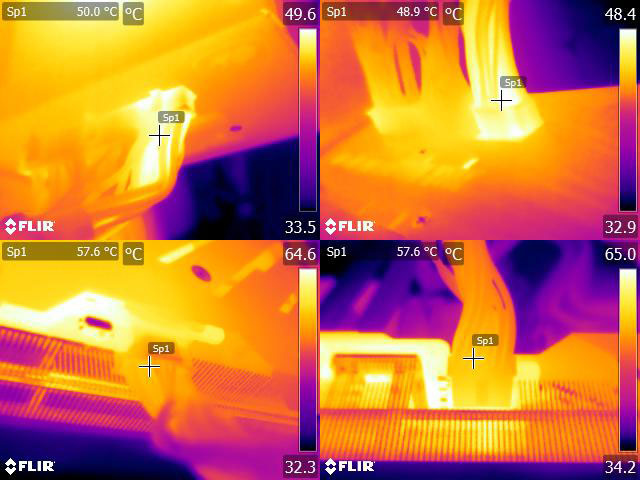

▼執行FURMARK 30分鐘後電源端插頭(左上/右上)及顯示卡端插頭(左下/右下)的紅外線熱影像圖(附註：安裝位置環境溫度會影響測試結果)
本體及內部結構心得小結：
○白色18公分機身，全模組化設計，使用黑色帶狀(其他)/編織網包覆(12VHPWR)線材。提供1個ATX 20+4P、1個EPS 8P、1個EPS 4+4P、1個12VHPWR、7個PCIE 6+2P、12個SATA(3個直式，9個直角)、4個大4P(1個直式，3個直角)，未提供小4P接頭或轉接線
○電源端12VHPWR插座的S4/S3接至COM，為600W定義，S2經100kΩ電阻接至+3.3V，S1經4.7kΩ電阻接至+3.3V
○直接在安裝於外殼的銀色鋁合金板上沖壓風扇護網，風扇於低負載/低溫下停止運轉，負載/溫度提高後採溫控運轉
○X電容本體/接腳及磁芯有包覆套管，交流輸入插座焊點、總開關焊點、保險絲接腳及突波吸收器未包覆套管
○主電路板背面焊點做工良好，大電流線路有敷錫，於部分二次側區域加裝金屬板。橋式整流、輔助電源電路一次側、二次側的背面有導熱墊片，但只有二次側導熱墊片的隔板有開孔
○採用一次側主動功率因數修正及全橋諧振、二次側同步整流輸出12V，搭配DC-DC轉換3.3V/5V/-12V
○APFC/一次側MOSFET採用NCEPOWER無錫新潔能，APFC二極體採用GPT泰科天潤，二次側12V同步整流採用CRMicro華潤微電子，3.3V/5V DC-DC MOSFET採用Excelliance MOS杰力科技。APFC MOSFET採用TO-247封裝，一次側MOSFET採用TO-220F全絕緣封裝
○APFC電容使用TK，其他電解電容使用Nippon Chemi-con，固態電容使用Nichicon/TK
○二次側電源管理IC可偵測輸出電壓/電流是否在正常範圍
各項測試結果簡單總結：
○20%/50%/100%輸出轉換效率分別為92.52%/92.7%/90.01%，滿足80PLUS白金認證要求
○功率因數修正，滿足80PLUS白金認證要求
○偏載測試，12V維持空載，測試3.3V滿載、5V滿載、3.3V/5V滿載的3.3V/5V/12V電壓變化，均未超出±5%範圍
○電源啟動至綜合全負載輸出狀態，12V上升時間11ms，5V上升時間4ms，3.3V上升時間4ms
○綜合全負載輸出狀態切斷AC輸入模擬電力中斷，12V於27ms降至11.34V
○輸出無負載時12V有小振幅低頻漣波，輸出12V/1A時有最小12V漣波，輸出12V/8A以上12V漣波波形固定，只改變振幅。於綜合全負載輸出下12V/5V/3.3V各路低頻漣波分別為31.2mV/18.8mV/16.8mV；於純12V全負載輸出下12V/5V/3.3V各路低頻漣波分別為30.8mV/8.4mV/7.6mV
○12V動態負載測試，變動範圍5A至25A，維持時間500微秒，最大變動幅度256mV
○12V動態負載測試，變動範圍25A至50A，維持時間500微秒，最大變動幅度238mV
○12V動態負載測試，變動範圍10A至70A，維持時間500微秒，最大變動幅度542mV
○12V動態負載測試，變動範圍20A至88A，維持時間500微秒，最大變動幅度496mV
○熱機下3.3V過電流截止點31A(155%)，5V過電流截止點33A(165%)，12V過電流截止點120A(137%)
