ARCTIC Liquid Freezer III 420 A-RGB一體式水冷散熱器特色：
●支援Intel LGA1700及AMD AM5/AM4平台，可支援下一代Intel LGA1851及Arrow Lake處理器
●專用Intel CPU固定框可避免原廠CPU插槽扣具(ILM，Independent Loading Mechanism)導致CPU頂蓋變形，同時透過處理器插槽背板固定水冷頭，避免主機板變形，大幅減少安裝所需配件數量及步驟
●針對AMD Ryzen處理器CCD偏移IHS中心的特性設計偏移5mm的托架，提升熱點散熱效率
●水冷頭內建PWM轉速控制60mm VRM散熱風扇，有效降低高負載狀態下CPU VRM區域溫度
●專門開發的PWM轉速控制三相馬達幫浦，搭配改良的銅製處理器接觸面內部水道鰭片，提高散熱性能，有效帶走CPU熱量，隨附的MX-6導熱膏可填補接觸面空隙，減少熱傳導損失
●提供2種控制線組，可選擇完整的幫浦/VRM風扇/水冷排風扇獨立轉速控制及監控，或是簡單的轉速連動控制及監控水冷排風扇轉速
●鋁製420mm水冷排，厚度增加至38mm，除擴大散熱表面積外也可增加冷卻液總量，減緩熱量累積速度。水冷排已預先安裝風扇，並將風扇電源及燈光線路整合在水冷管外面包覆的編織網內，大幅減少線路數量及整線作業
●隨附3個ARCTIC P14 PWM A-RGB發光風扇，最高轉速1900RPM，採高靜壓扇葉設計，可讓氣流更有效地穿過水冷排，螺絲孔處有防震墊
●水冷頭及風扇LED控制採用5V ARGB 3pin接頭，可與ASUS ARGB Gen2 AURA SYNC、GIGABYTE RGB FUSION 2.0、MSI MYSTIC LIGHT SYNC、ASROCK POLYCHROME SYNC燈光效果連動控制
●提供6年產品保固
ARCTIC Liquid Freezer III 420 A-RGB一體式水冷散熱器規格：
支援平台：Intel LGA1700/1851，AMD AM5/AM4
水冷頭尺寸：108×76×80mm
水冷頭處理器接觸面材質：銅
水冷頭幫浦轉速：800-2800RPM
水冷頭幫浦電壓：DC12V
水冷頭幫浦電流：0.35A
水冷頭幫浦接頭：PWM 4pin
VRM風扇轉速：400-2500RPM
VRM風扇LED數量：12個A-RGB LED
VRM風扇電壓：DC12V(風扇)/DC5V(LED)
VRM風扇電流：0.05A(風扇)/0.4A(LED)
VRM風扇接頭：PWM 4pin
VRM風扇LED接頭：ARGB 3pin
水冷排尺寸：458×138×38mm
水冷排材質：鋁
水冷管長度：450mm
水冷管口徑：外徑12.4mm，內徑6mm
P14 PWM A-RGB風扇數量：3
P14 PWM A-RGB風扇尺寸：140×140×27mm
P14 PWM A-RGB風扇軸承：FDB(Fluid Dynamic Bearing)
P14 PWM A-RGB風扇轉速：200-1900RPM
P14 PWM A-RGB風扇風量：69.9CFM
P14 PWM A-RGB風扇風壓：2毫米水柱
P14 PWM A-RGB風扇LED數量：12個A-RGB LED
P14 PWM A-RGB風扇電壓：DC12V(風扇)/DC5V(LED)
P14 PWM A-RGB風扇電流：0.17A(風扇)/0.4A(LED)
P14 PWM A-RGB風扇接頭：PWM 4pin
P14 PWM A-RGB風扇LED接頭：ARGB 3pin
▼外盒包裝造型並非常見的四方形，正面有商標、外觀圖、產品名稱、隨附MX-6/6年有限保固圖示、支援平台
▼外盒背面有產品名稱、規格表、包裝內容、線上多國語言說明書及安裝影片的QR碼連結/網址、技術支援及意見回饋的QR碼連結/網址

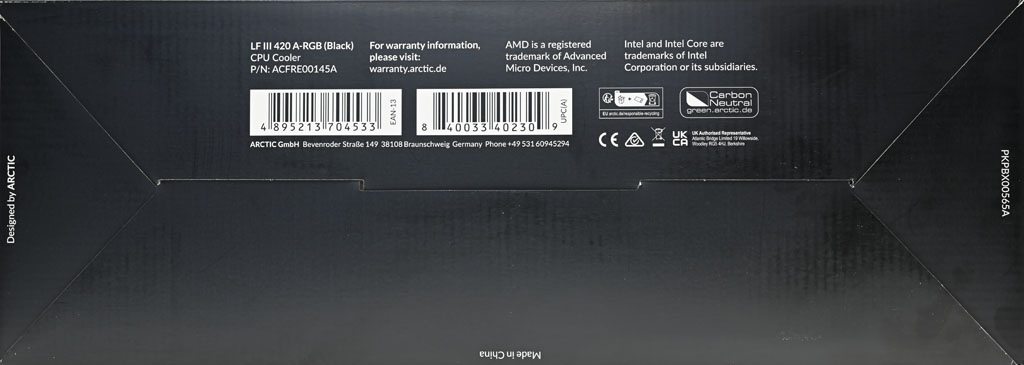

▼外盒底部有Designed by ARCTIC條碼、保固資訊說明網址、認證標誌、產地(中國)
▼外盒左側面有產品名稱、多國語言產品簡介、各廠牌主機板燈光同步圖示、更多產品資訊的QR碼連結/網址
▼此面外盒有商標、網址、水冷排/水冷頭外觀圖、產品名稱
▼這兩面外盒有商標及產品名稱

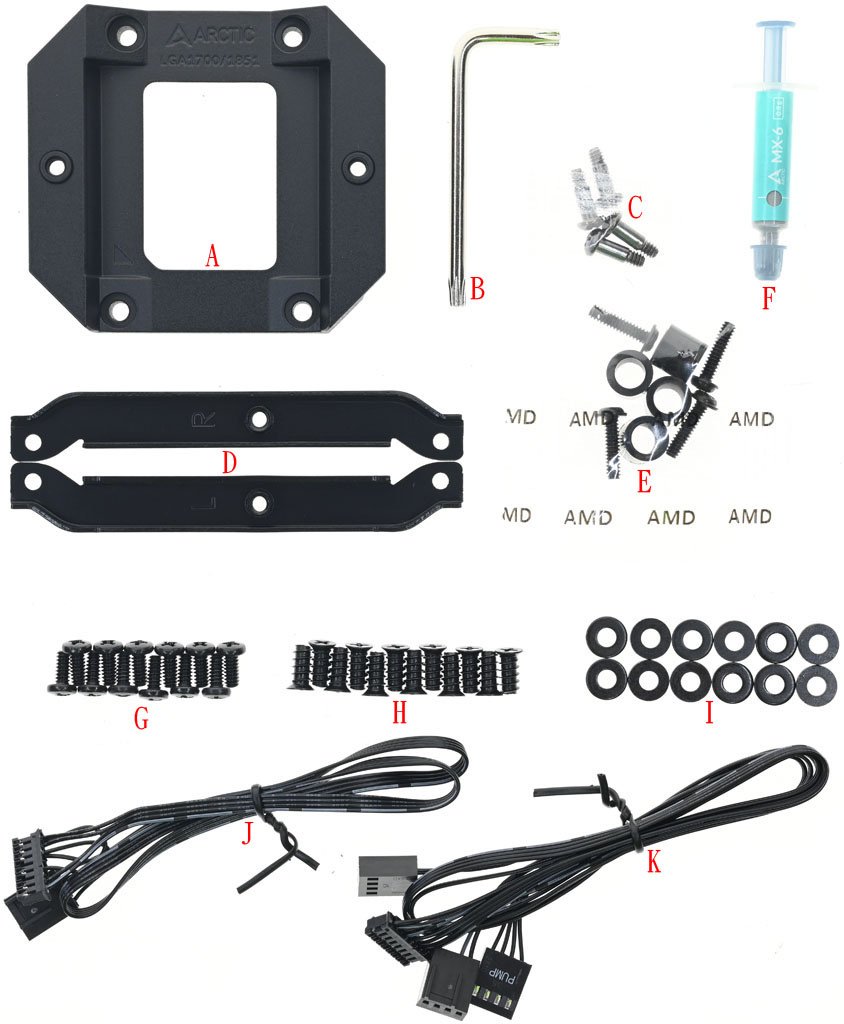

▼安裝配件包內含Intel CPU固定框(A)、T20星型螺絲扳手(B)、Intel CPU固定框鎖固螺絲(C)、AMD AM5/AM4偏移托架(D)、AMD AM5/AM4套管及托架固定螺絲包(E)、MX-6散熱膏0.8克(F)、冷排/風扇固定短螺絲(G)、風扇外框螺絲(H)、金屬墊圈(I)、整合控制水冷頭連接線(J)、獨立控制水冷頭連接線(K)
▼水冷排進/出水管位於同一側。水管包覆黑色編織網，編織網部分長度41.5公分，兩端套管長度各2公分，直徑13.6mm

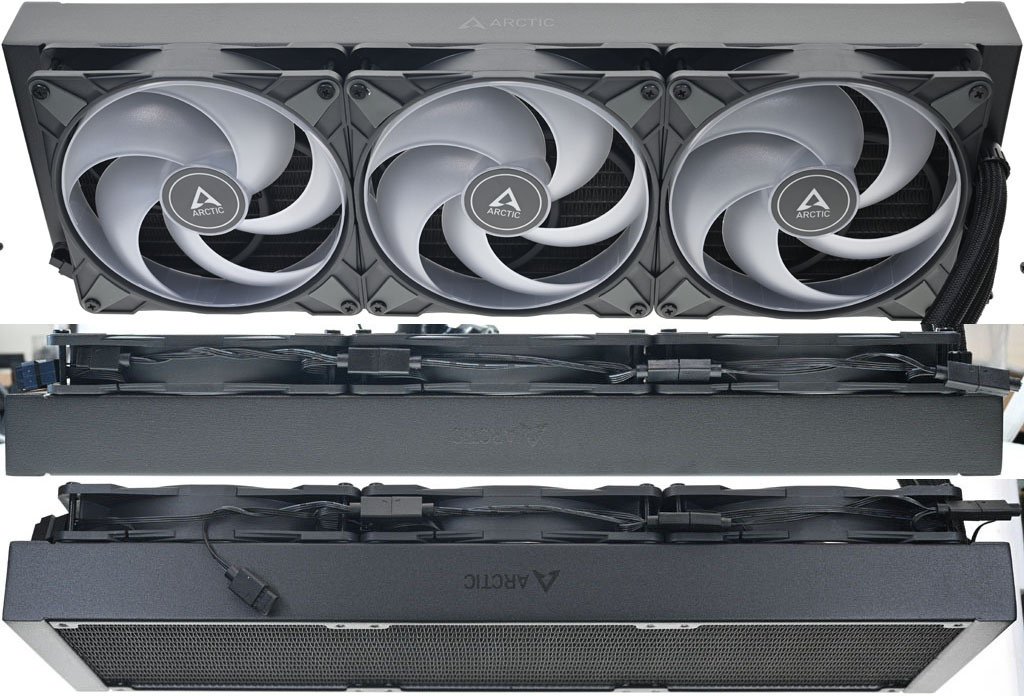

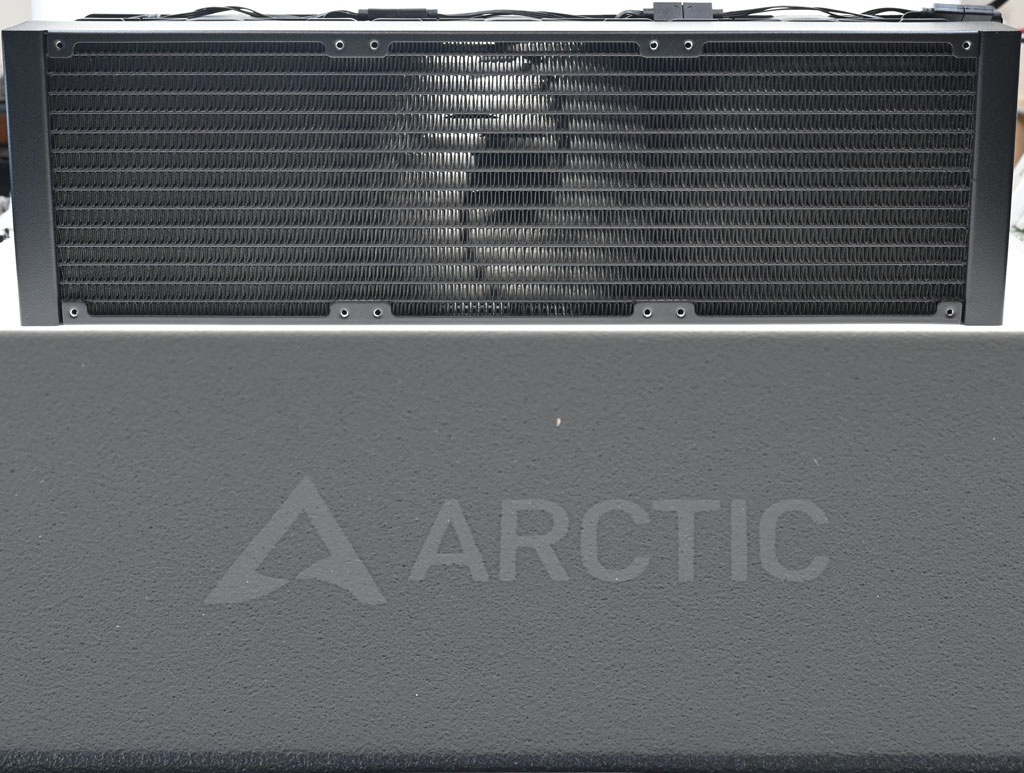

▼鋁製水冷排尺寸458×138×38mm，冷排側面有商標

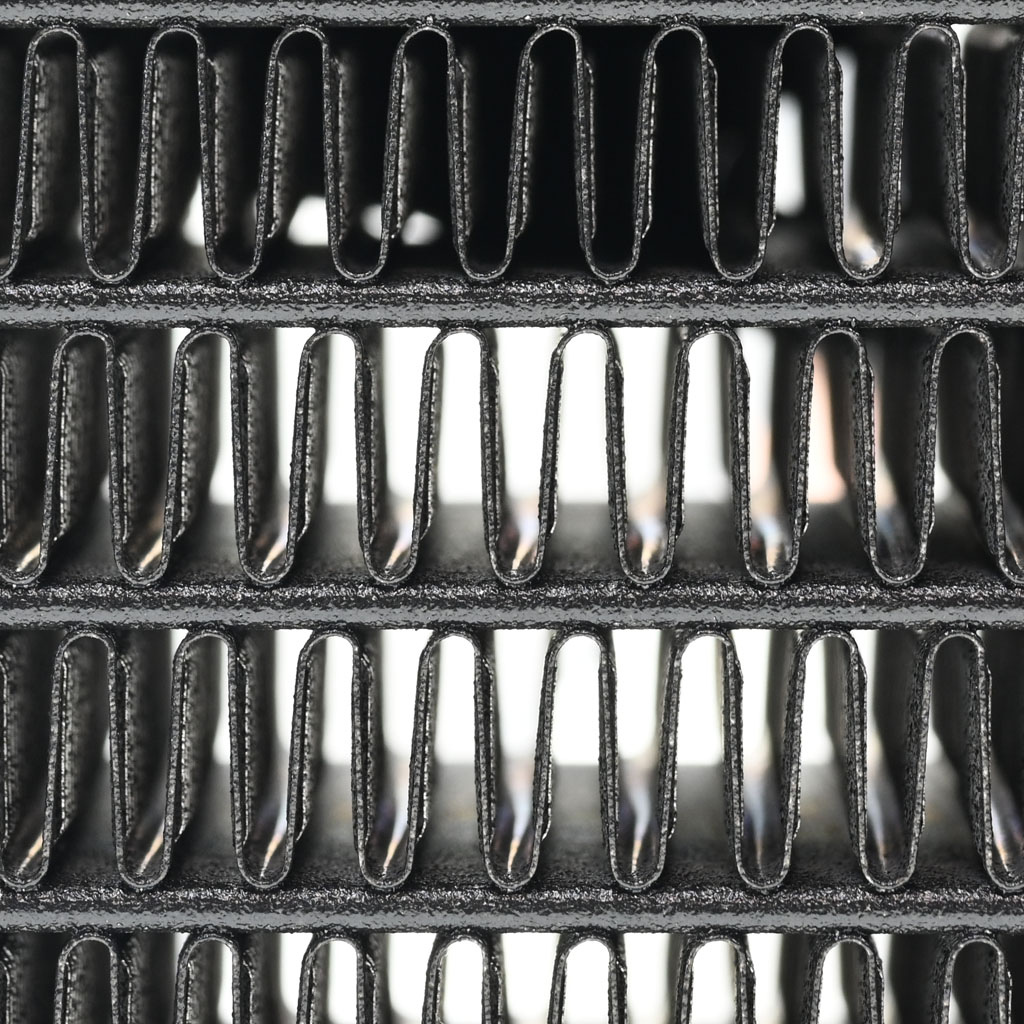

▼水冷排水道鰭片近照
▼3個P14 PWM A-RGB風扇預先安裝在水冷排上，採用一體式走線，線路沿著風扇側邊放置，部分線路會纏繞固定，並穿進風扇外框與固定螺絲之間的空隙，改變風扇配置時，需注意走線整理

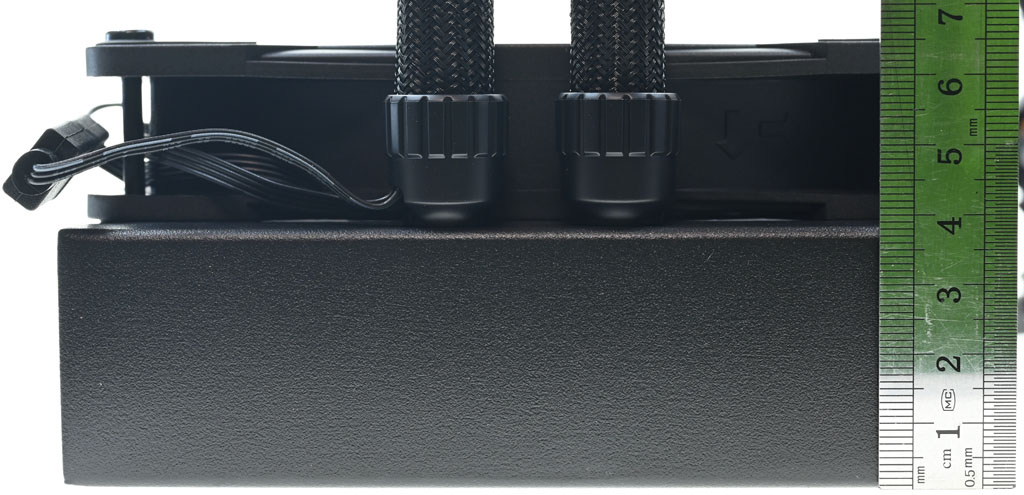

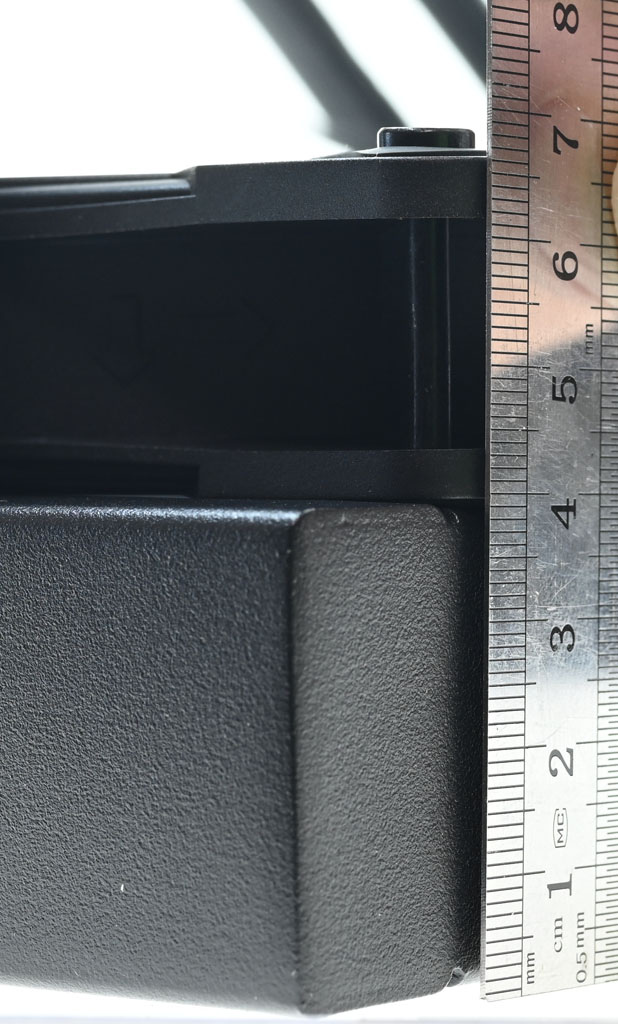

▼水冷排加上風扇的總厚度將近68mm，選擇機殼時要注意空間，避免無法安裝或與其他零件發生干涉

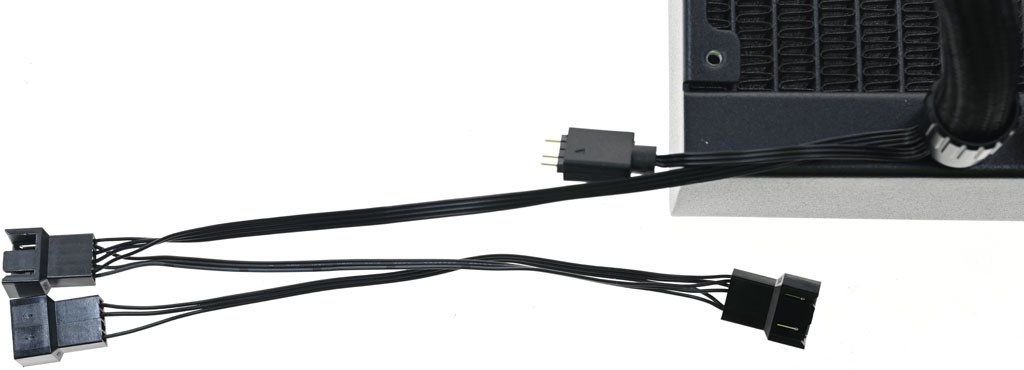

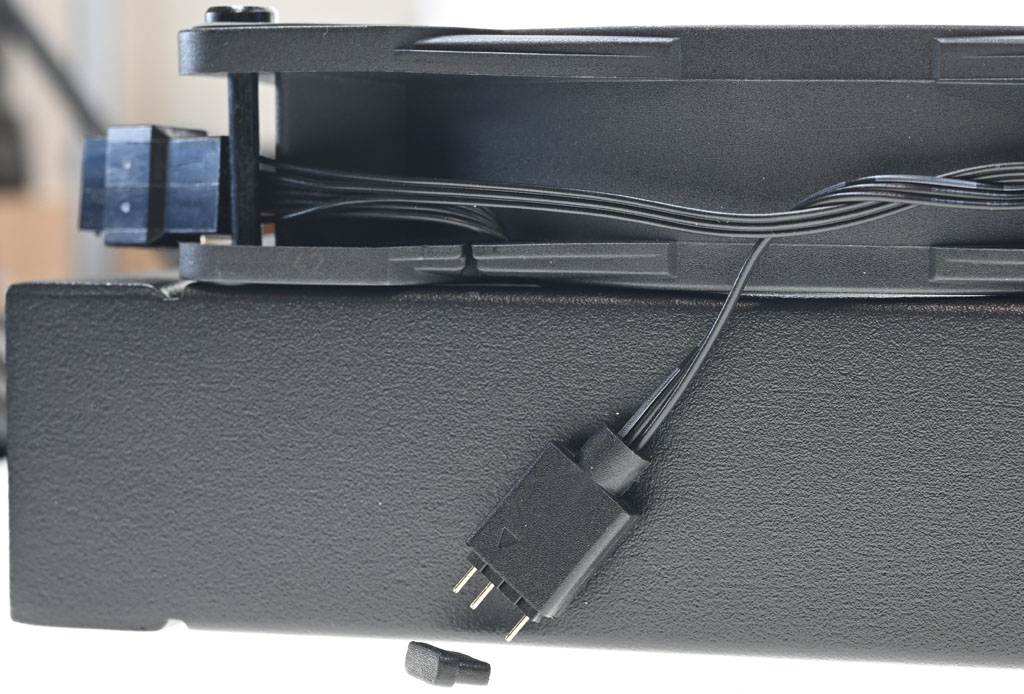

▼水冷排風扇接出一組串接用ARGB 3pin公頭，並設置保護蓋
▼水冷排風扇電源及燈光線路從其中一條水冷管編織網及套管穿出
▼水冷排風扇電源及燈光線路，套管至ARGB 3pin公頭線路長度6公分，套管至第一個4pin插座線路長度18公分，插座之間線路長度14公分，3個4pin插座間PWM信號同步，讀取第一個4pin插座轉速信號

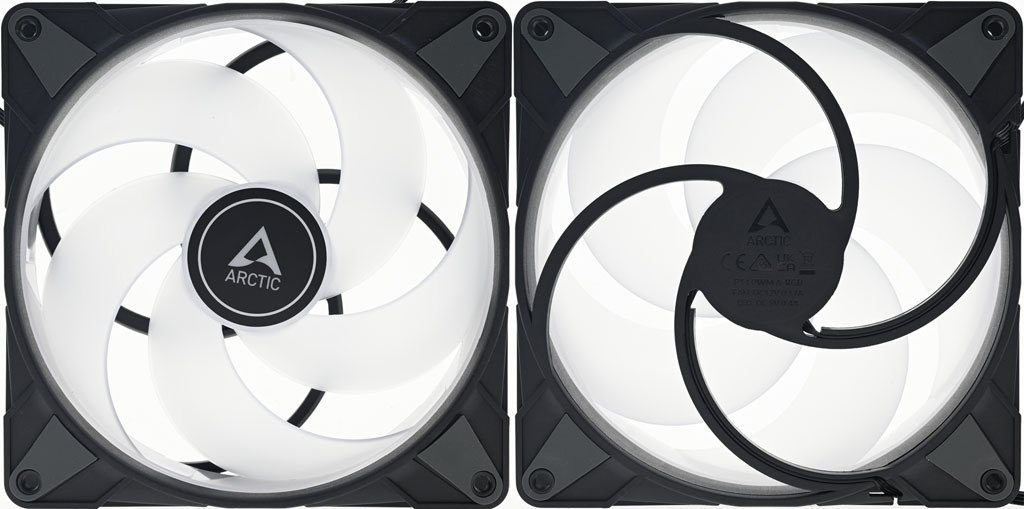

▼P14 PWM A-RGB風扇，外框螺絲孔處有防震墊，5葉片乳白色扇葉尾端連接環狀框，軸心處有商標貼紙

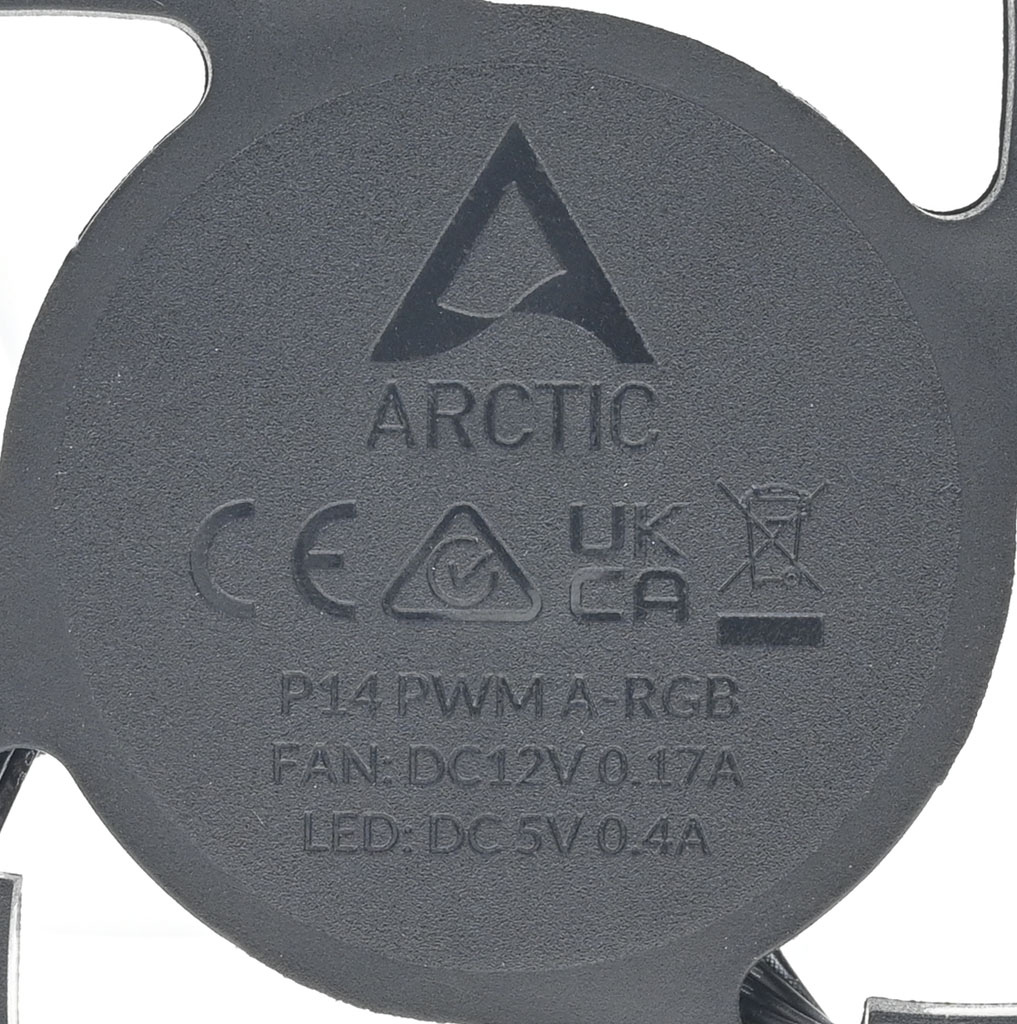

▼風扇外框中心商標、認證標誌、型號、風扇電壓/電流、LED電壓/電流的近照

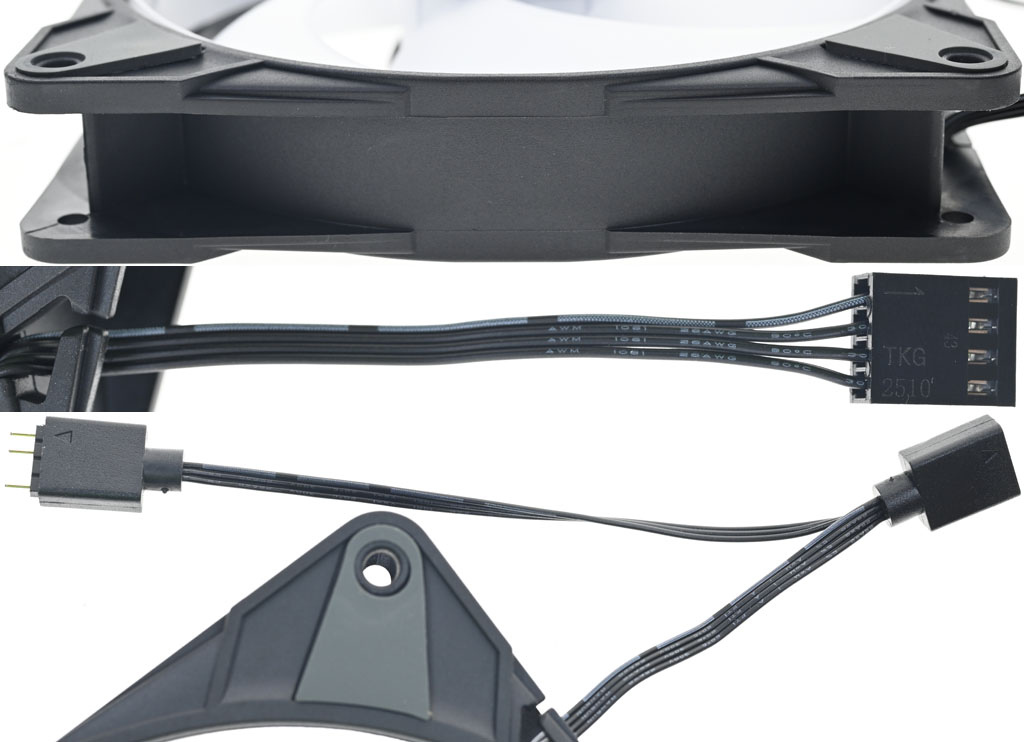

▼外框含兩面防震墊的厚度28.4mm，風扇線路針對水冷排一體走線設計特化，PWM 4pin及ARGB 3pin線路長度短且出線位置不在同一邊，風扇至PWM 4pin線路長度6.5公分，風扇至ARGB 3pin母頭線路長度6公分，母頭至公頭線路長度10公分

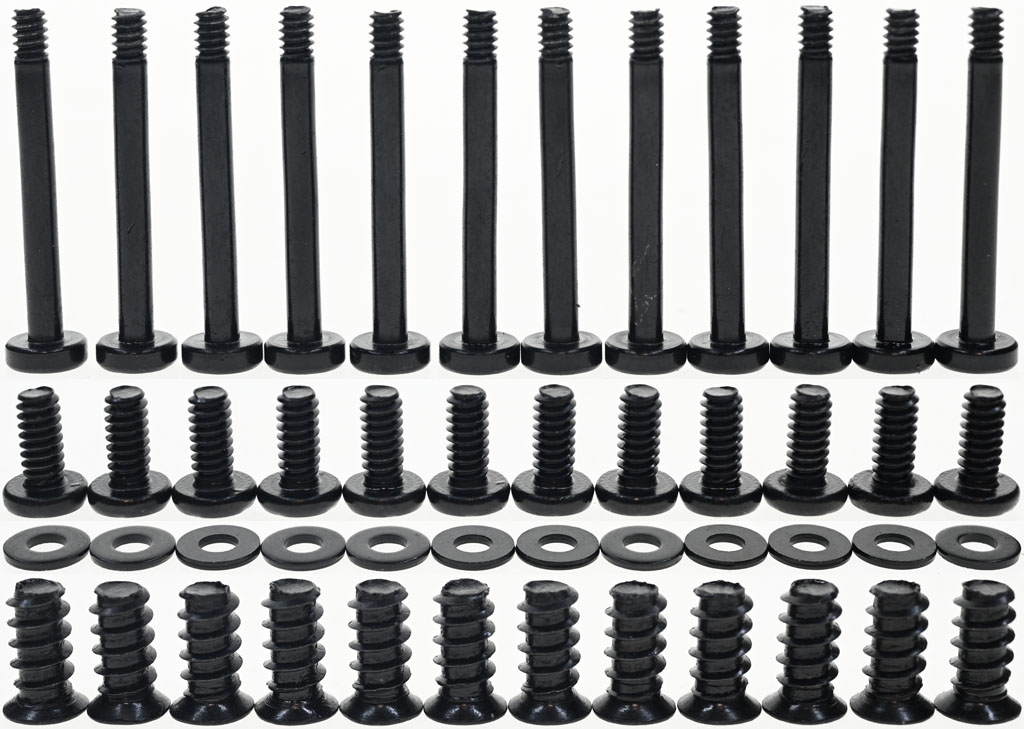

▼風扇/水冷排固定配件，可依照安裝說明內安裝條件及場合選用，由上而下分別是風扇固定長螺絲、冷排/風扇固定短螺絲、金屬墊圈、風扇外框螺絲，各附上12個

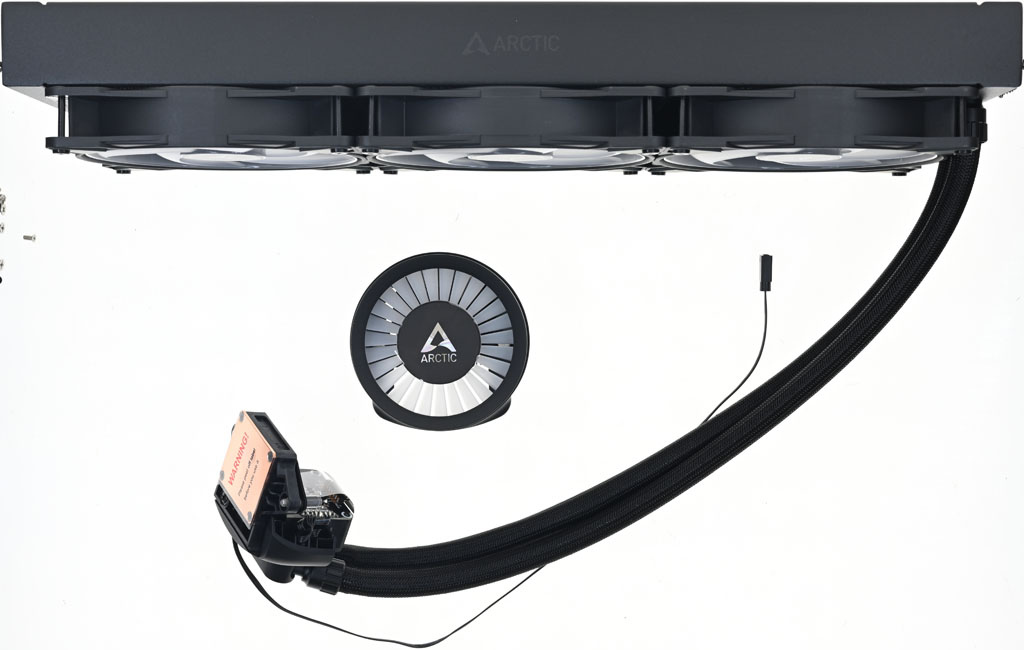

▼尚未安裝磁吸固定ARGB VRM風扇模組上蓋的水冷頭

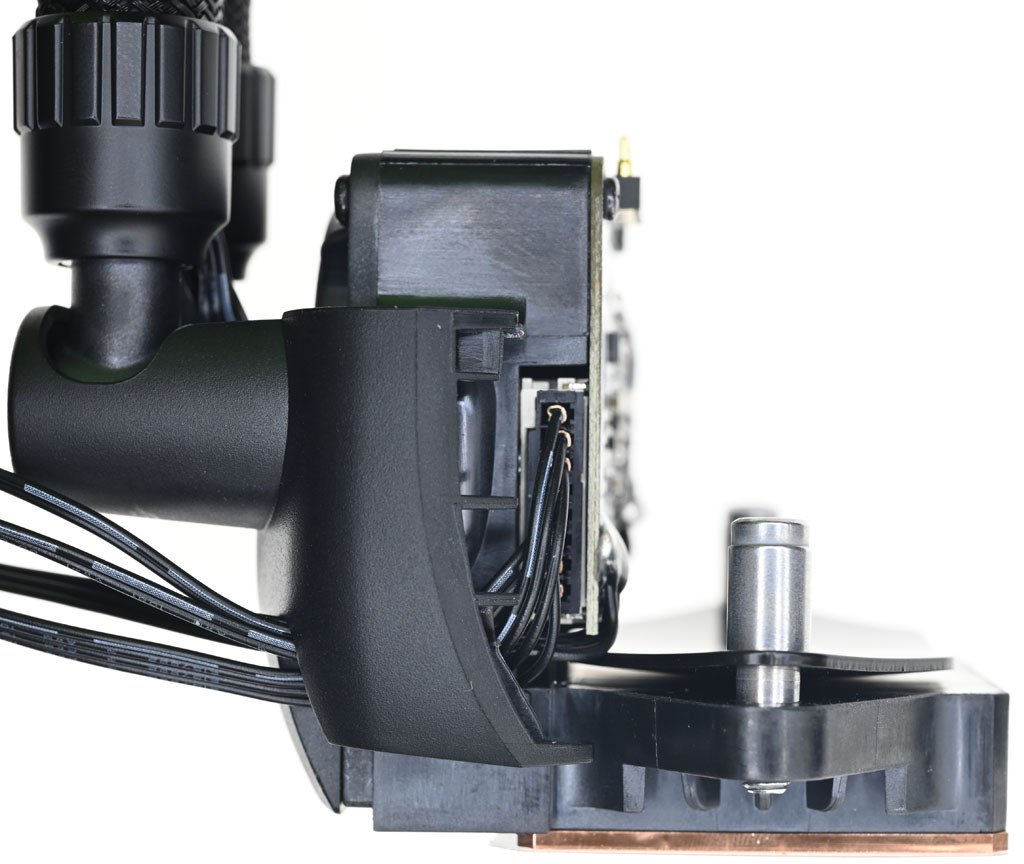

▼水冷頭進/出水管接頭角度可左右調整，最大角度受到固定架限制
▼水冷頭頂部彈簧針有保護貼，安裝磁吸固定ARGB VRM風扇模組前要先撕除

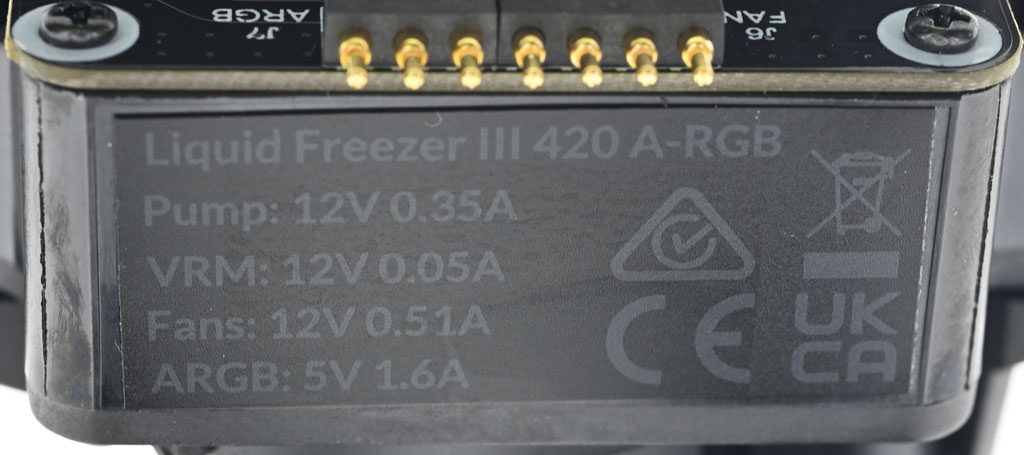

▼頂部7支彈簧針用來連接ARGB VRM風扇模組，旁邊貼紙有型號、幫浦電壓/電流、VRM風扇電壓/電流、水冷排風扇電壓/電流、ARGB LED電壓/電流、認證標誌

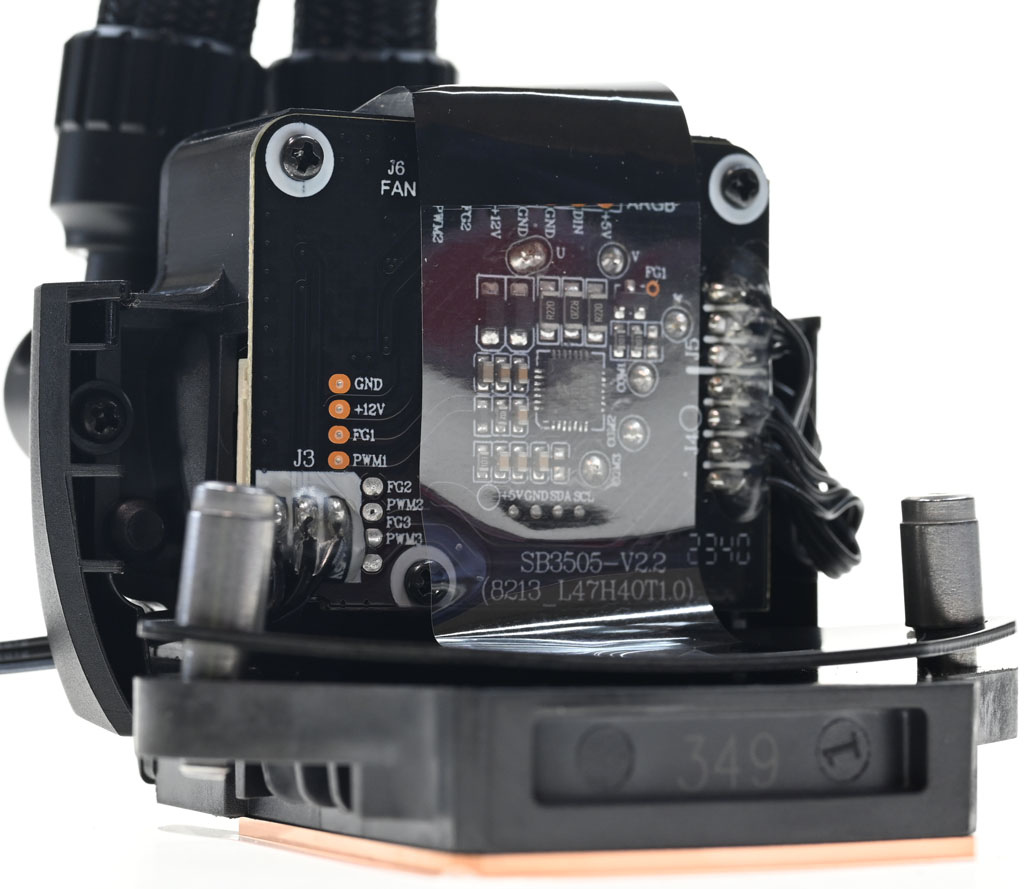

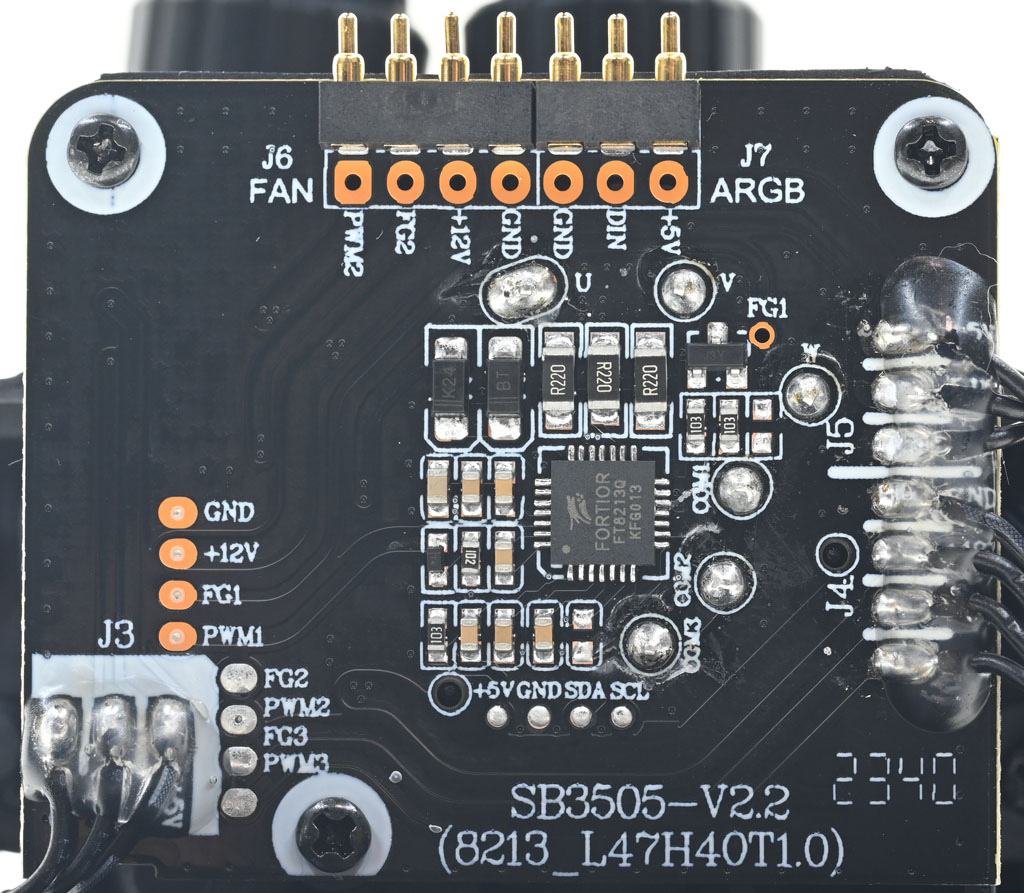

▼水冷頭電路板，上面有幫浦馬達的Fortior Tech峰岹FT8213Q無感正弦三相無刷馬達驅動IC，支援PWM調速及輸出轉速信號，並提供過流/過溫/過壓/欠壓/堵轉/缺相保護

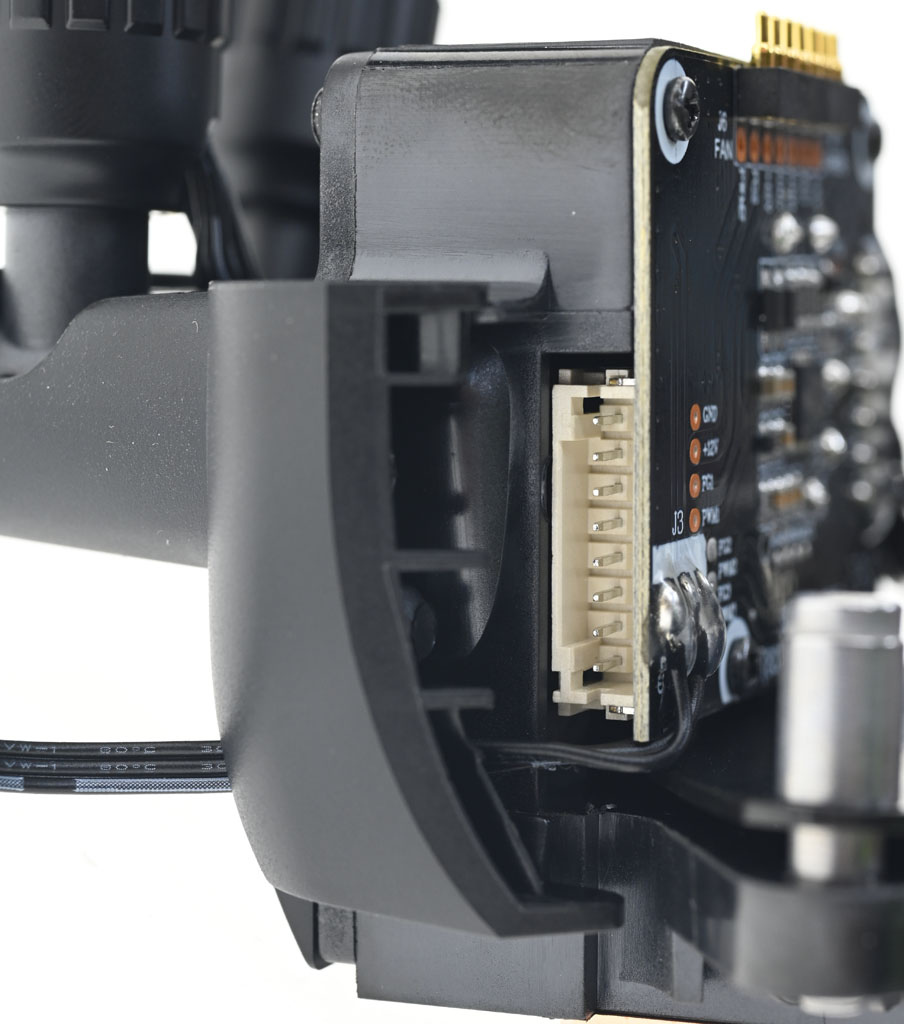

▼水冷頭接出不可拆卸3pin ARGB線路，至母頭線路長度41.5公分，電路板上有1個8pin白色插座，用來連接水冷頭連接線，並可依照配置更換不同種類連接線

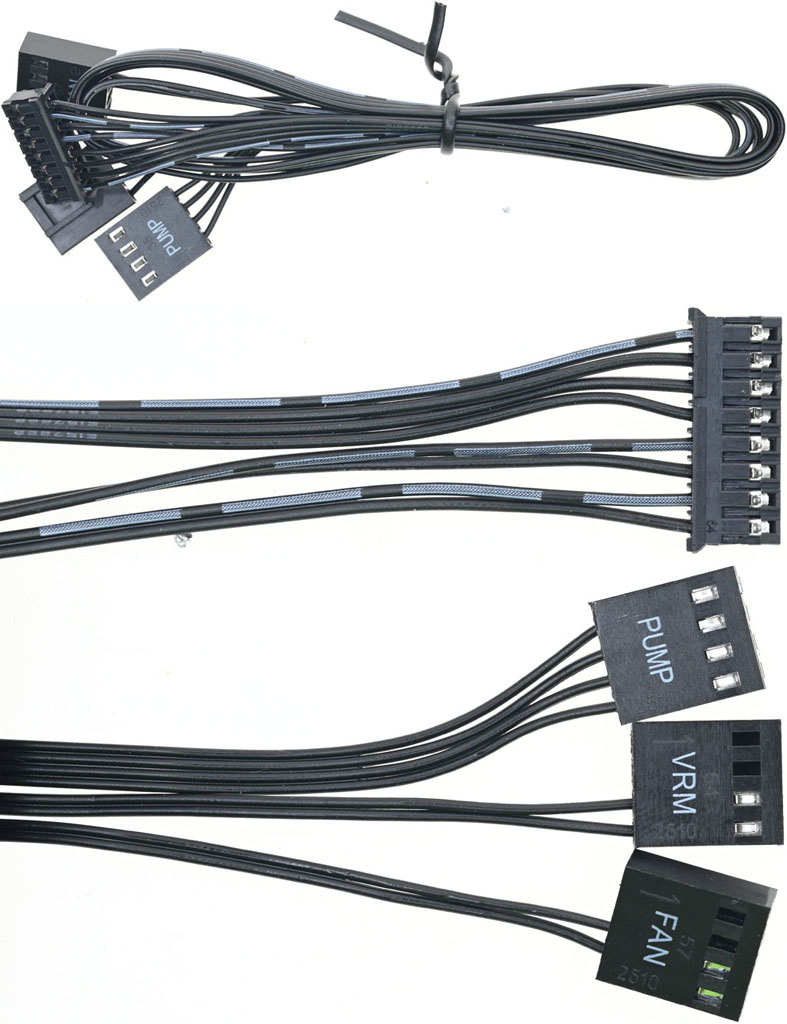

▼獨立控制水冷頭連接線，線路長度39.5公分，可以對幫浦(PUMP)、VRM風扇(VRM)、冷排風扇(FAN)單獨控制及回傳轉速(幫浦回傳轉速會高於實際轉速約50%)，並由PUMP接頭供電，當主機板具備多組獨立風扇及幫浦(PUMP/WP/AIO)4pin插針時，可選用此連接線獲得獨立轉速控制及偵測
▼整合控制水冷頭連接線，線路長度39.5公分，幫浦、VRM風扇、冷排風扇共用PWM轉速控制，只回傳冷排風扇轉速，當主機板只有1組CPU風扇4pin插針時，可選用此連接線，因為全部由CPU風扇接頭供電，需注意主機板CPU風扇電流輸出能力
▼冷頭裝上主機板前要先接好水冷頭連接線，接頭插上電路板側邊8pin白色插座後，沿著ARGB控制線走線方向，放入冷頭側邊穿線溝槽後從側邊拉出

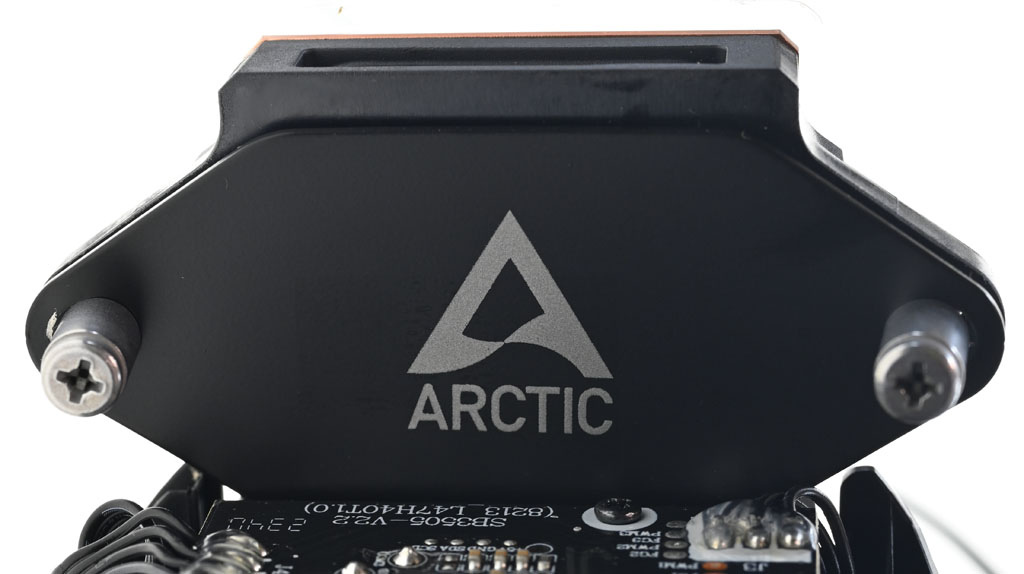

▼水冷頭壓板上有商標，兩端有螺絲
▼從側面看壓板彎曲弧度

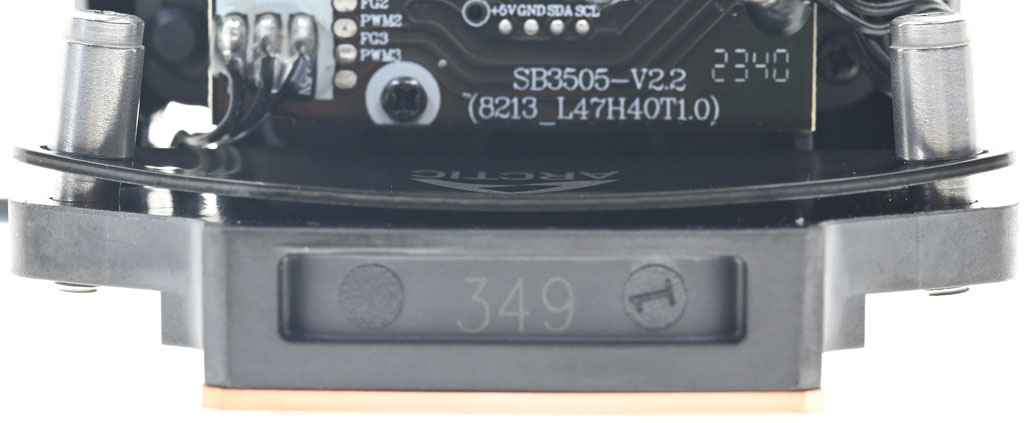

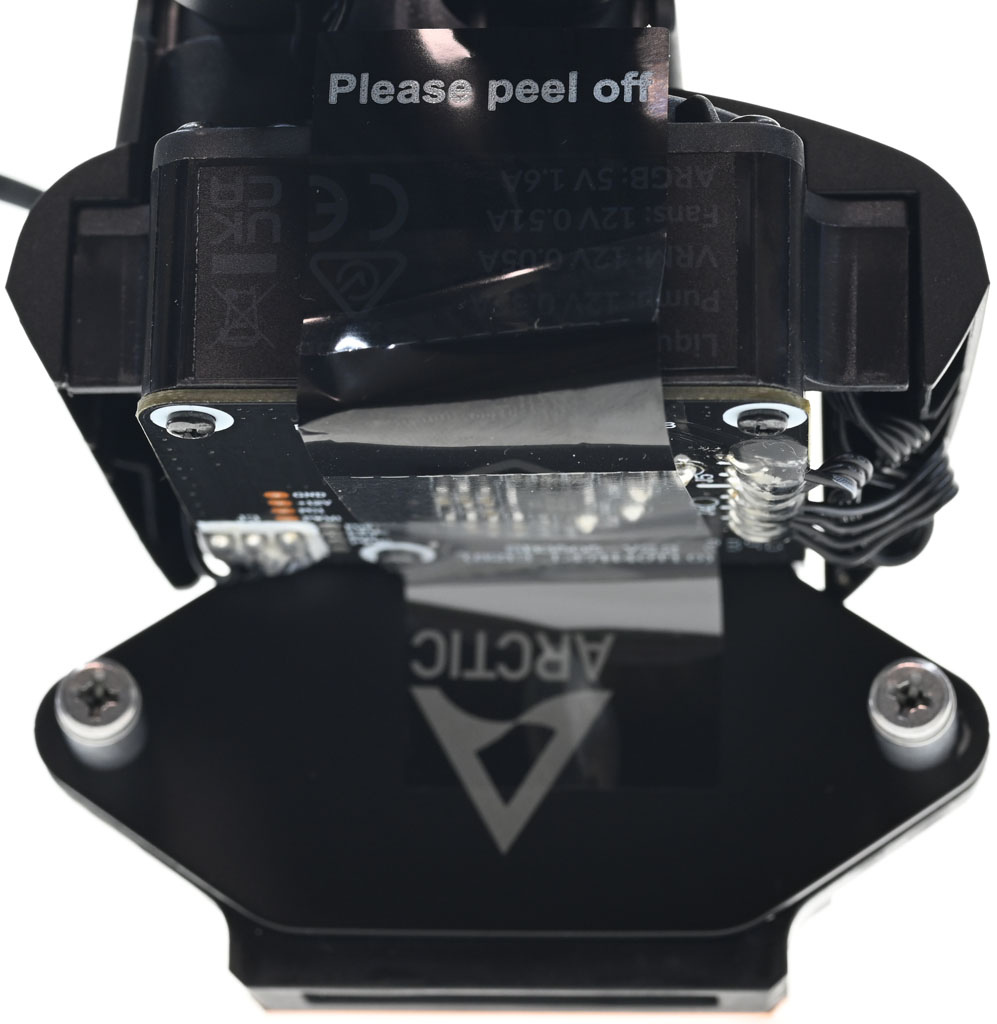

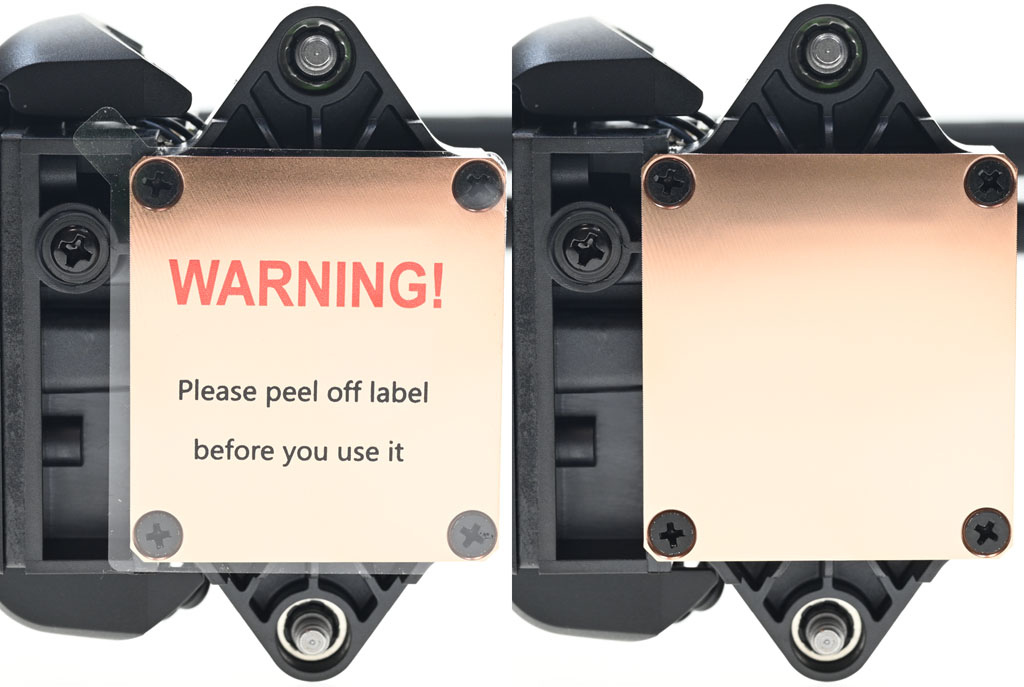

▼水冷頭處理器接觸面有一張保護貼，上面印上"警告！請在使用前撕除"英文。水冷頭處理器接觸面尺寸44×40mm，使用4個皿頭十字螺絲固定

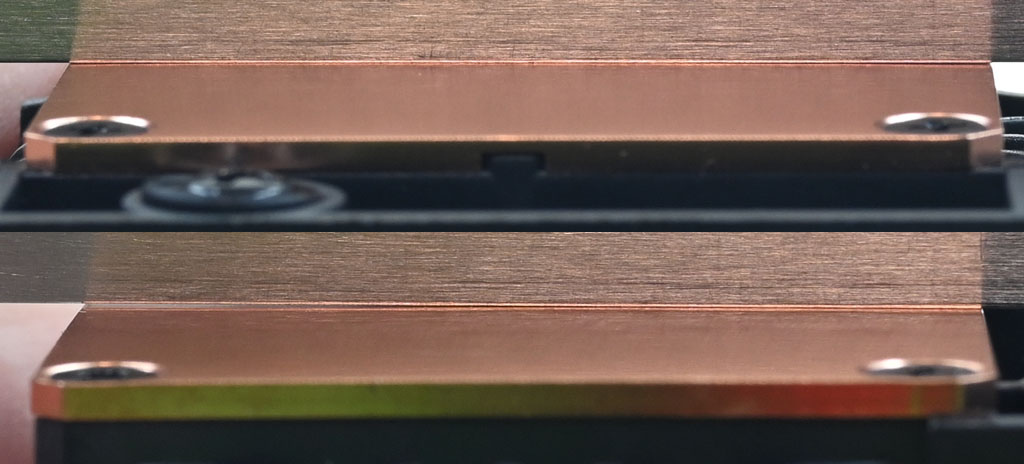

▼處理器接觸面長邊/短邊平整度如下圖所示

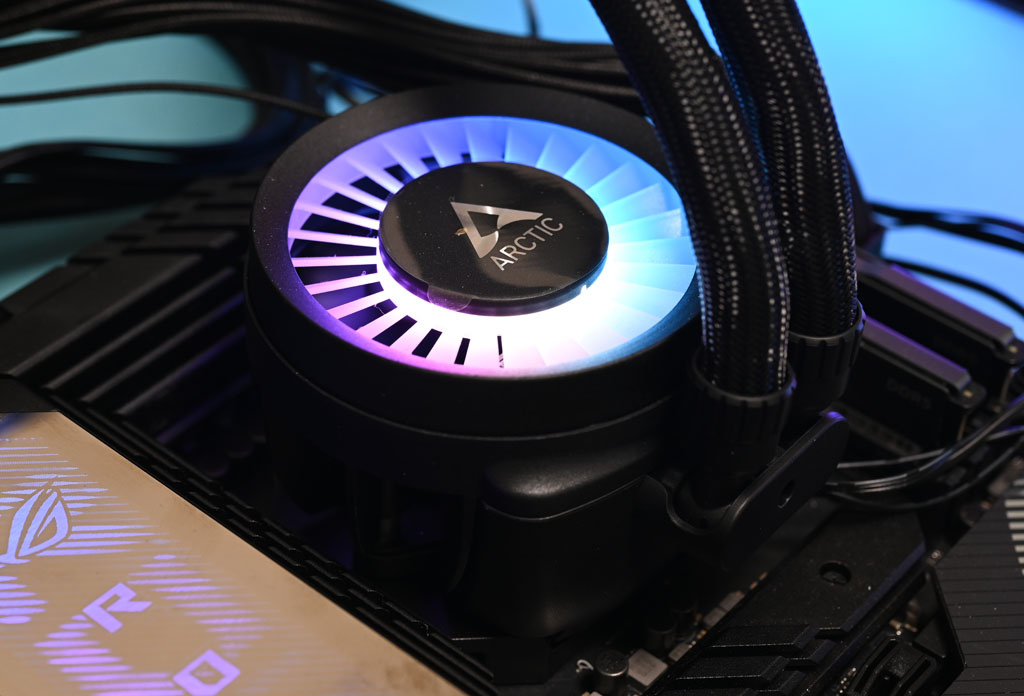

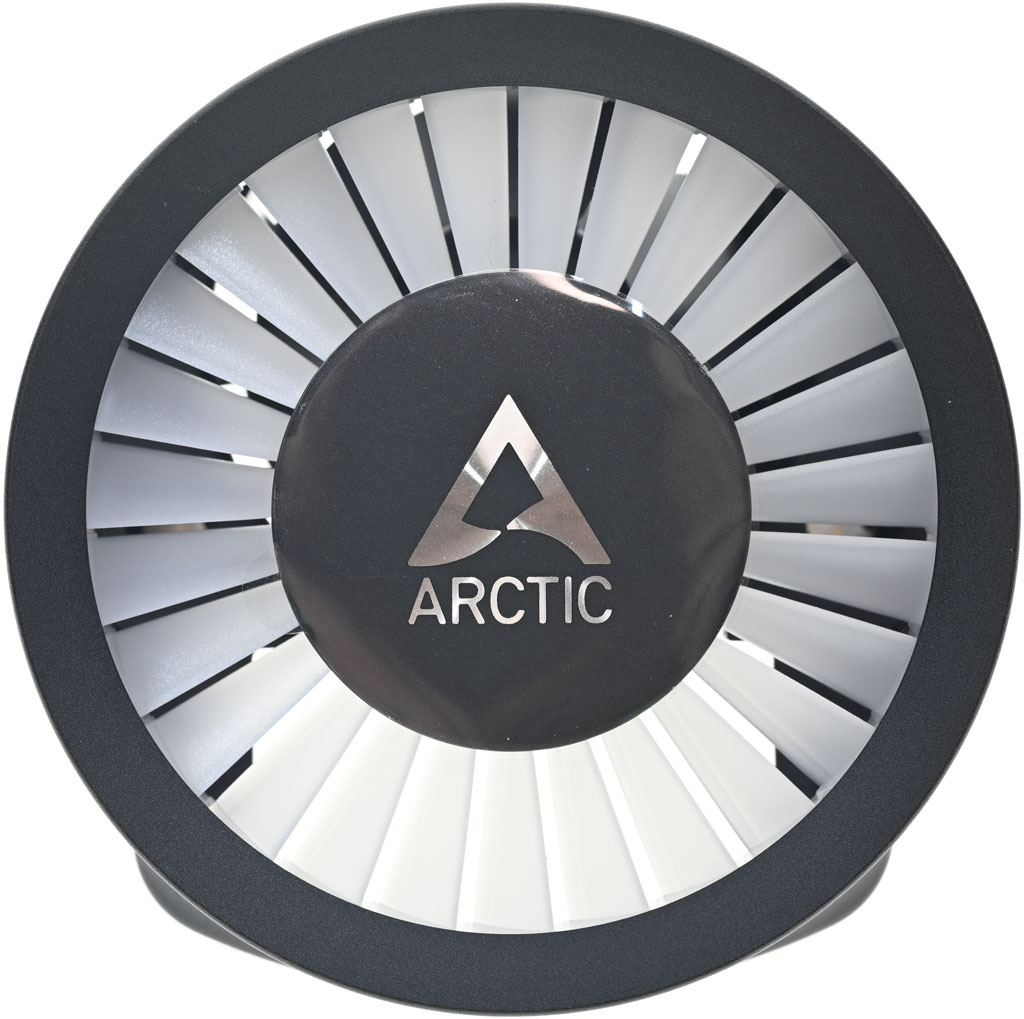

▼ARGB VRM風扇模組上蓋正面，中間有商標，周圍乳白色扇葉造型環狀區域可發光

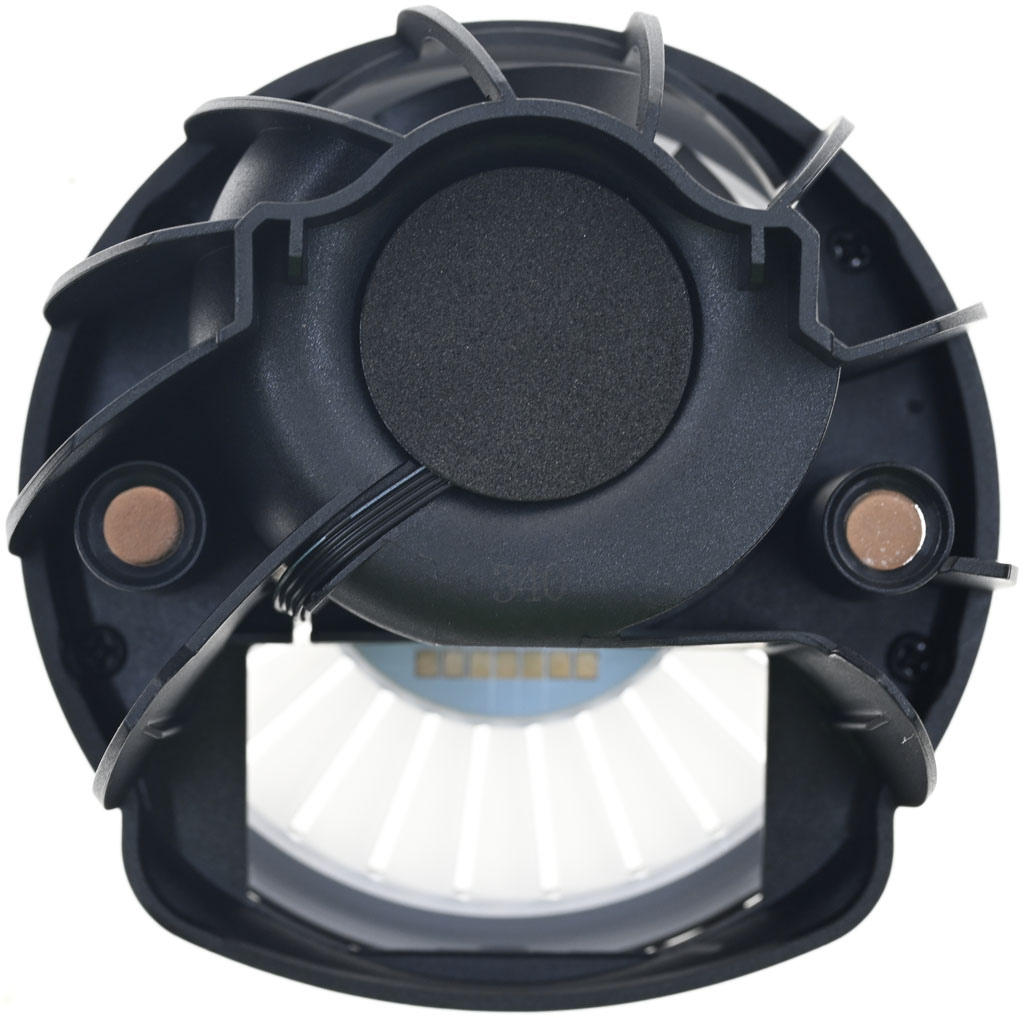

▼ARGB VRM風扇模組上蓋背面，兩旁有用來磁吸固定的銀色磁鐵

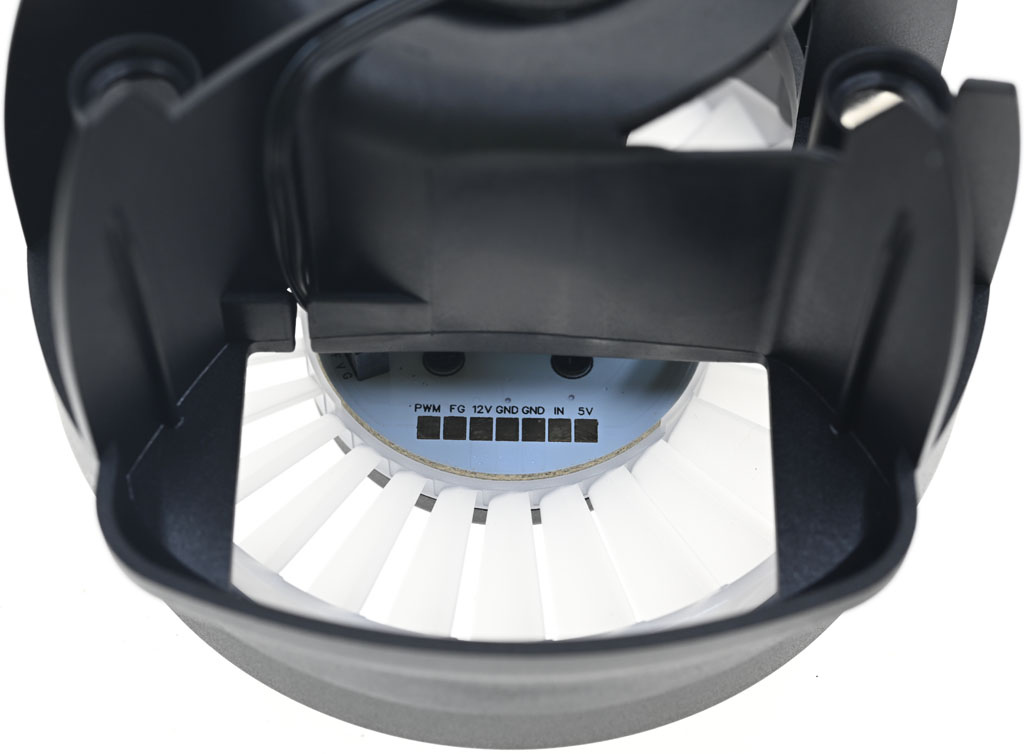

▼ARGB VRM風扇模組上蓋內部電路板有觸點，可跟水冷頭頂部彈簧針接觸

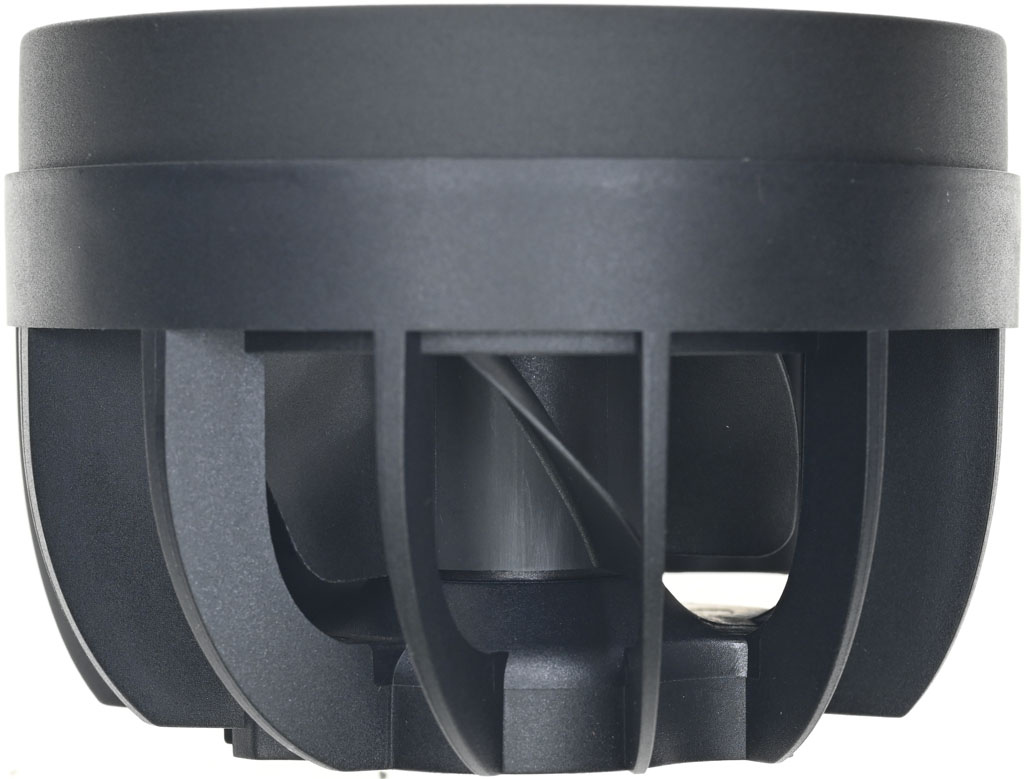

▼ARGB VRM風扇模組上蓋側邊的通風口可以看到內部60mm VRM風扇的扇葉
▼ARGB VRM風扇模組上蓋與水冷頭結合時，磁吸磁鐵會吸附在壓板兩端固定螺絲頂部，當壓板螺絲鎖緊後，兩者就可以緊密結合
▼原廠文件內風扇/水冷頭/水冷排尺寸圖
▼安裝於Intel LGA1700平台時，需將主機板原廠CPU插槽扣具(ILM，Independent Loading Mechanism)更換成隨附的Intel CPU固定框

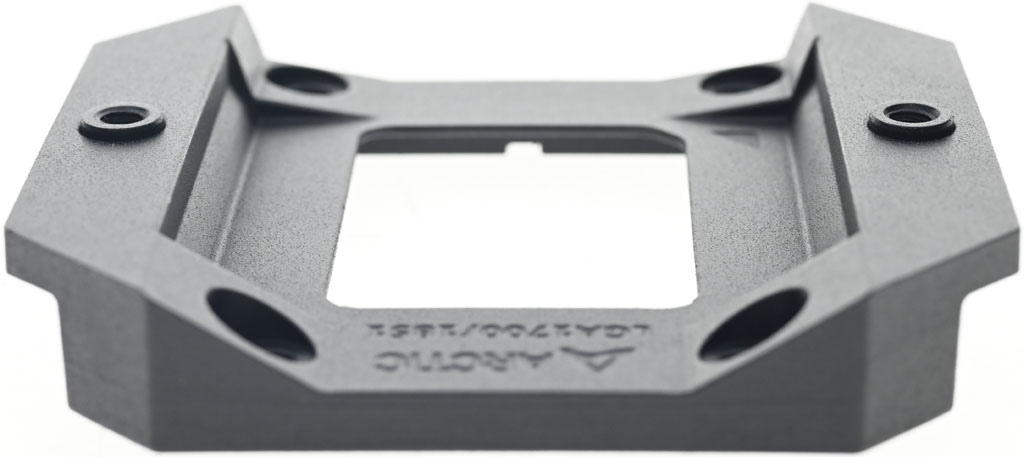

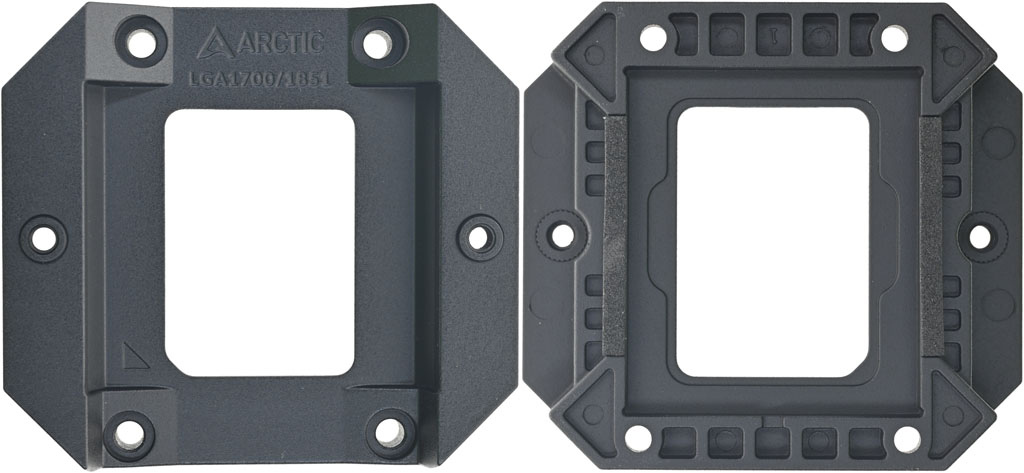

▼Intel CPU固定框兩側較高部分有水冷頭固定鎖點

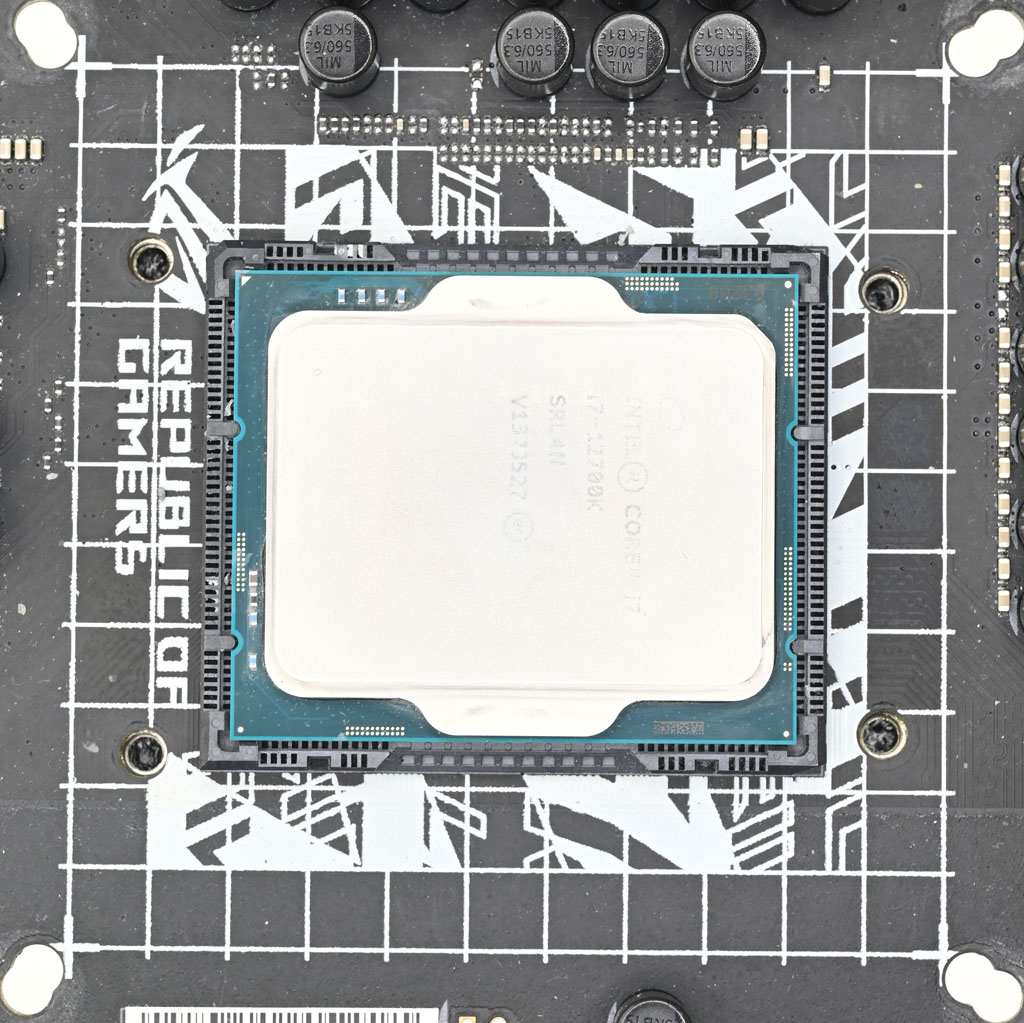

▼移除LGA1700 CPU插槽扣具時，建議將主機板拆出機殼並放置在堅硬表面上，在CPU插槽底部放上一片略厚的平面物體(例如厚紙板)，撐起並固定CPU插槽背板，然後打開插槽扣具，將CPU放入插槽，在扣具打開狀態下，使用T20星型螺絲扳手拆卸固定扣具的4個T20星型螺絲，妥善收好取下的螺絲及扣具，主機板送修前需要把原廠扣具重新安裝回去。拆下扣具後，不要移動主機板，避免CPU插槽背板位移(注意CPU插槽旁4個孔內的螺牙位置是否有移動)
▼確認拆卸扣具時沒有造成CPU插槽背板位移後，將Intel CPU固定框上有三角形記號位置對準CPU IHS表面三角形記號方向放上去

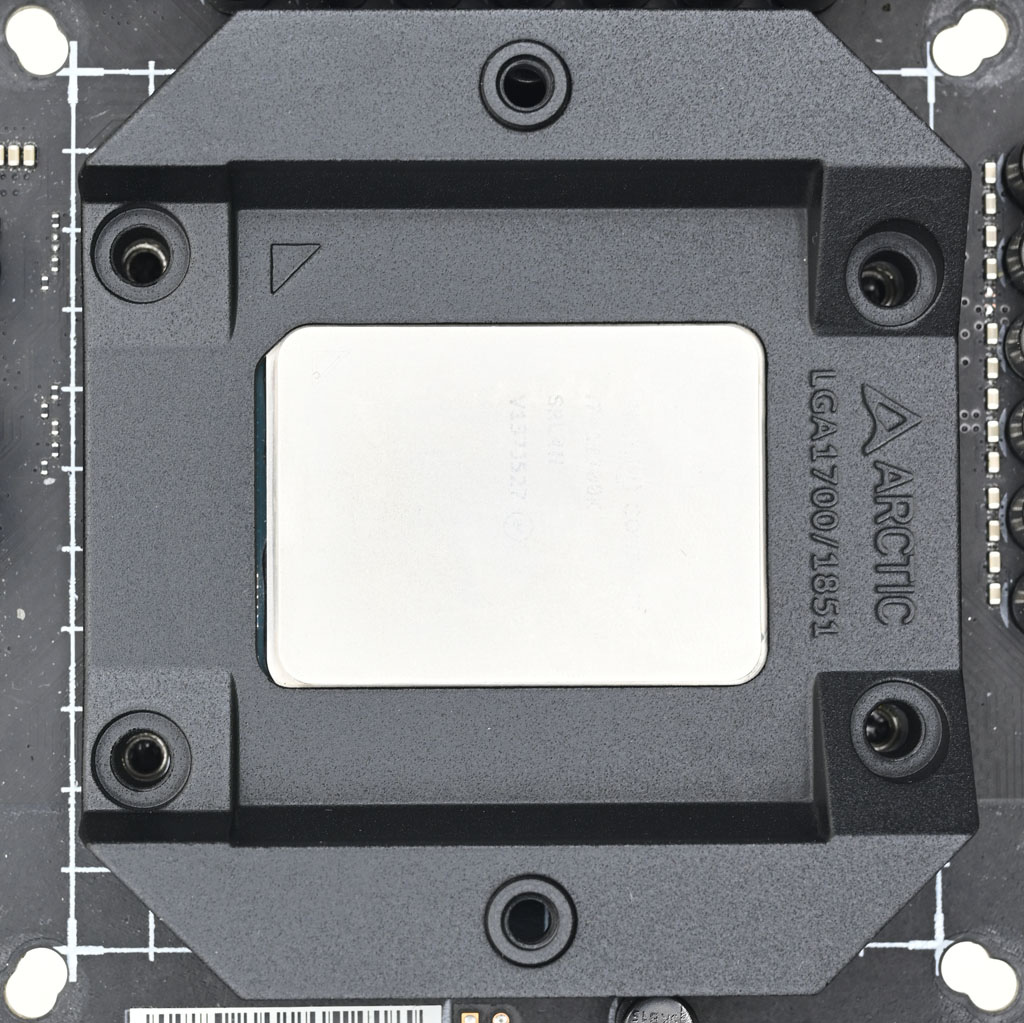

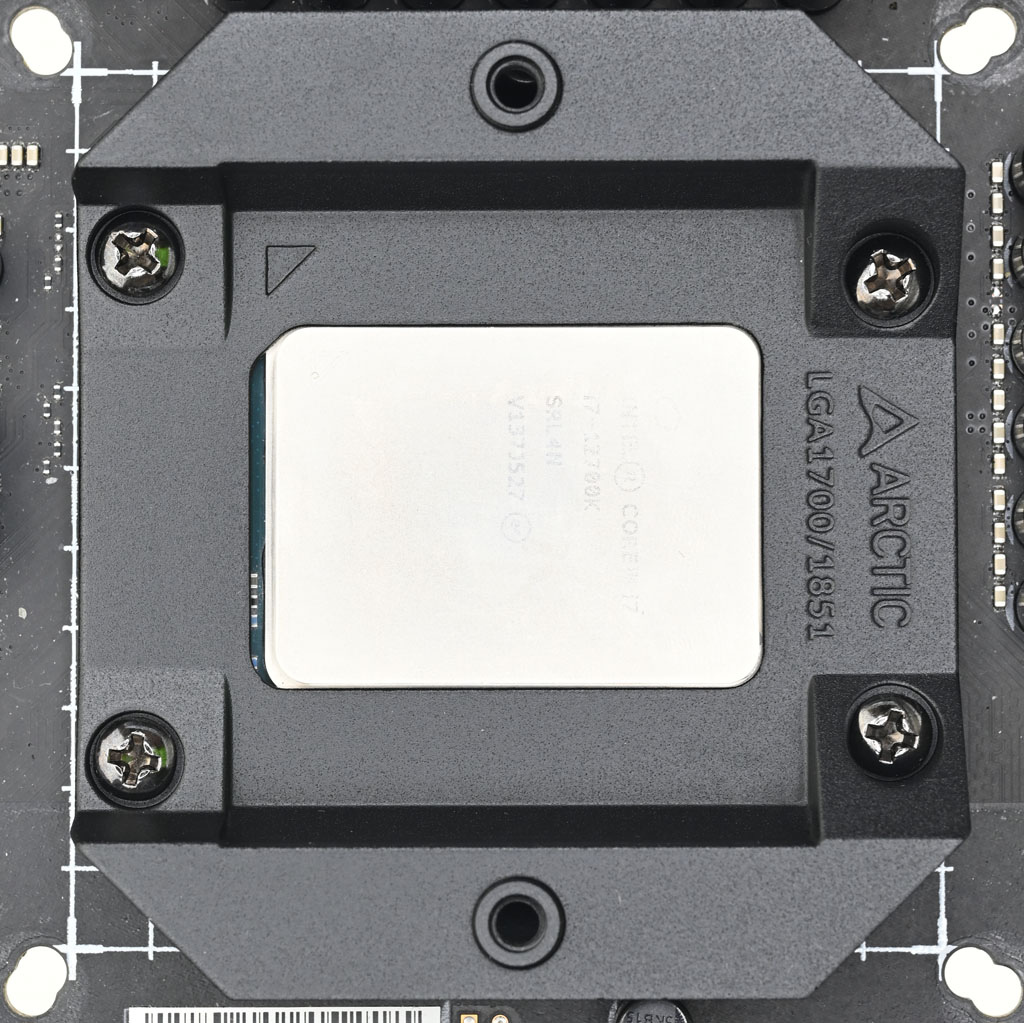

▼Intel CPU固定框角落4個孔放入4個Intel CPU固定框鎖固螺絲，一開始先用螺絲起子轉入1至2圈使其可以固定住，等到全部裝上後，採對角及輪流方式將4個螺絲均勻鎖上(轉入相同的圈數)，注意鬆緊度，太鬆太緊都不適當
▼正式安裝前先試裝，確認水冷頭水管接頭不會與主機板元件/散熱片發生干涉。確認完成後取下水冷頭，清潔處理器表面並塗上散熱膏，撕除水冷頭處理器接觸面的保護貼，將壓板兩端螺絲對準固定框上的鎖點，用螺絲起子採輪流方式將2個螺絲鎖到底，不可一次將單邊螺絲直接鎖到底
因為壓板彈力大，建議將主機板拆出機殼並放置在堅硬表面上，使主機板底部有堅固支撐，再安裝水冷頭。使用正確規格的起子頭，不可過大或過小，施力下壓時不要偏移，避免起子頭從螺絲頂部滑脫損傷主機板

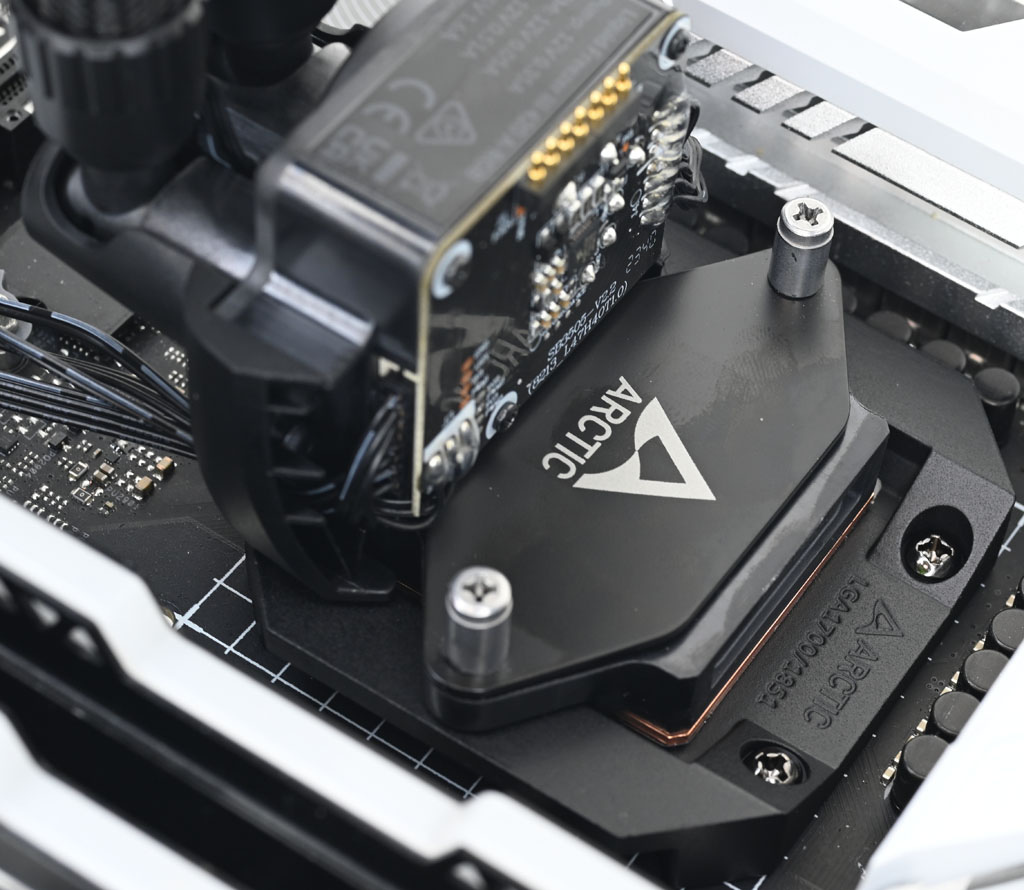

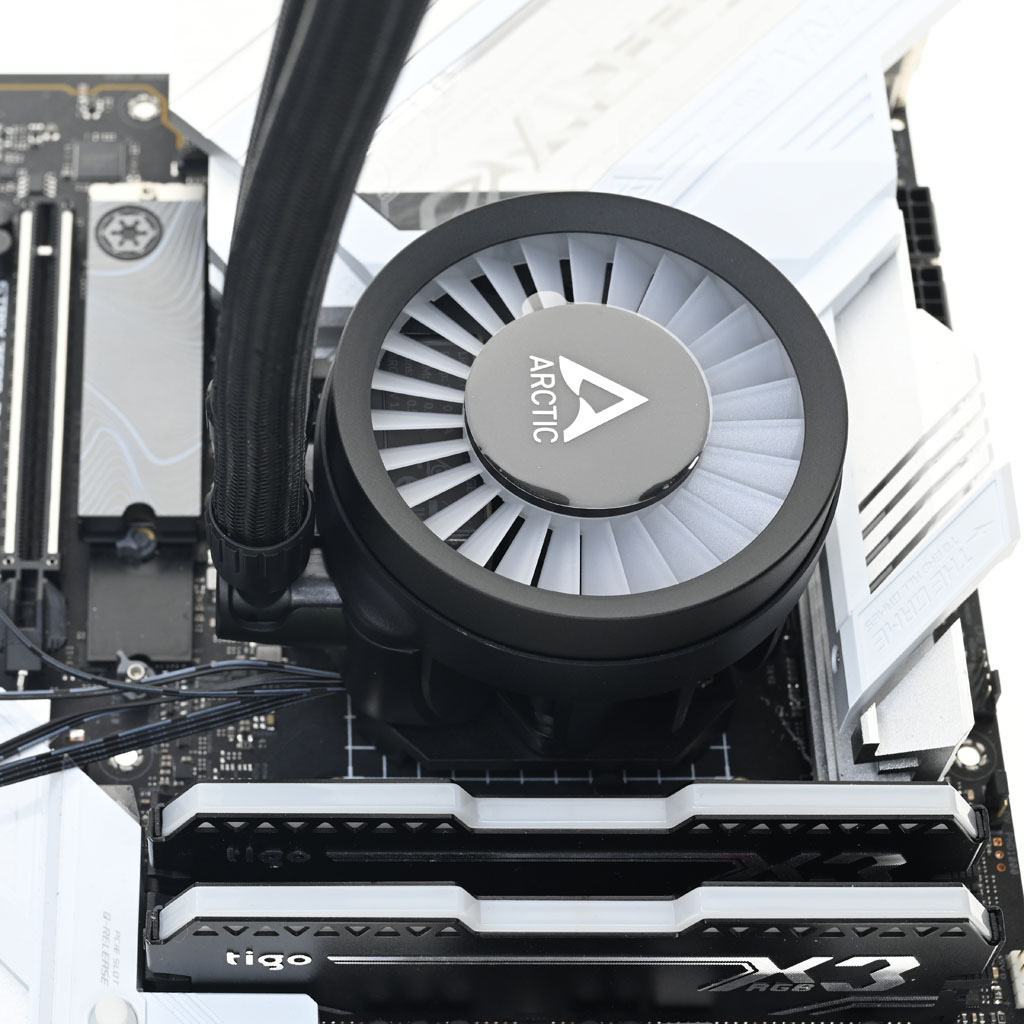

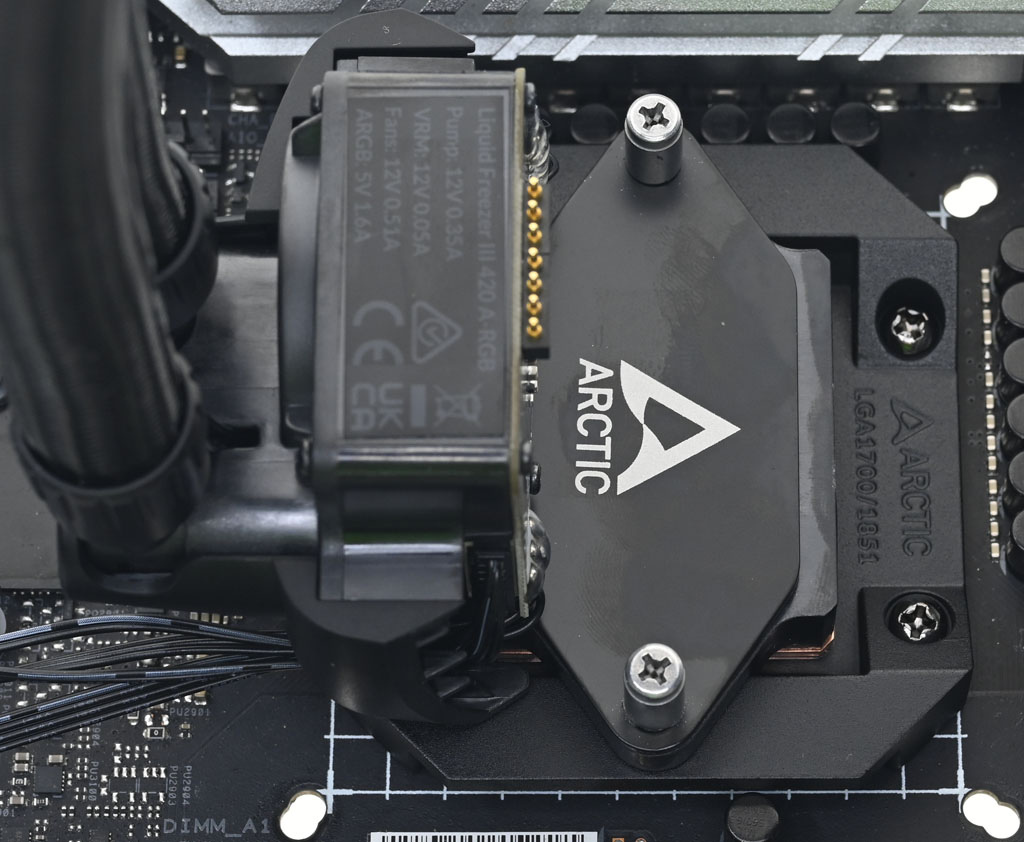

▼水冷頭安裝完成示意圖
▼裝上ARGB VRM風扇模組上蓋

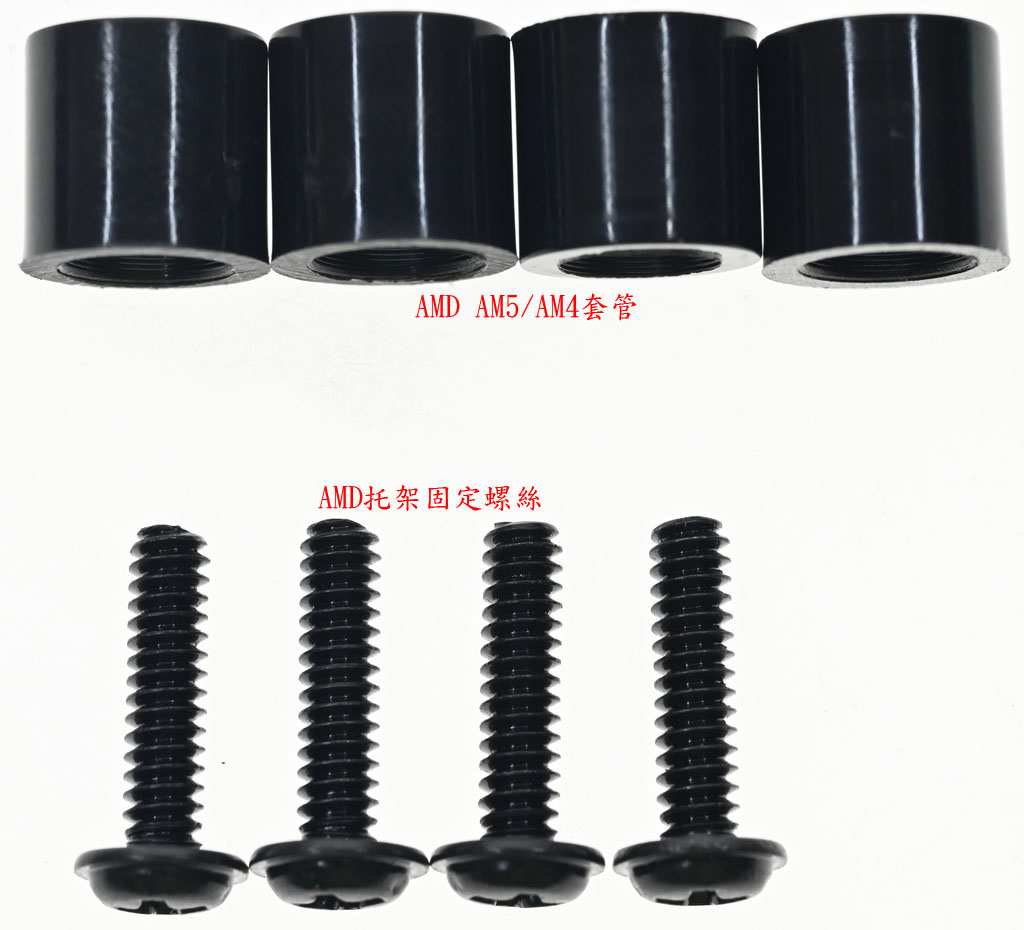

▼安裝於AMD AM5/AM4平台時，需使用AMD AM5/AM4套管及AMD托架固定螺絲

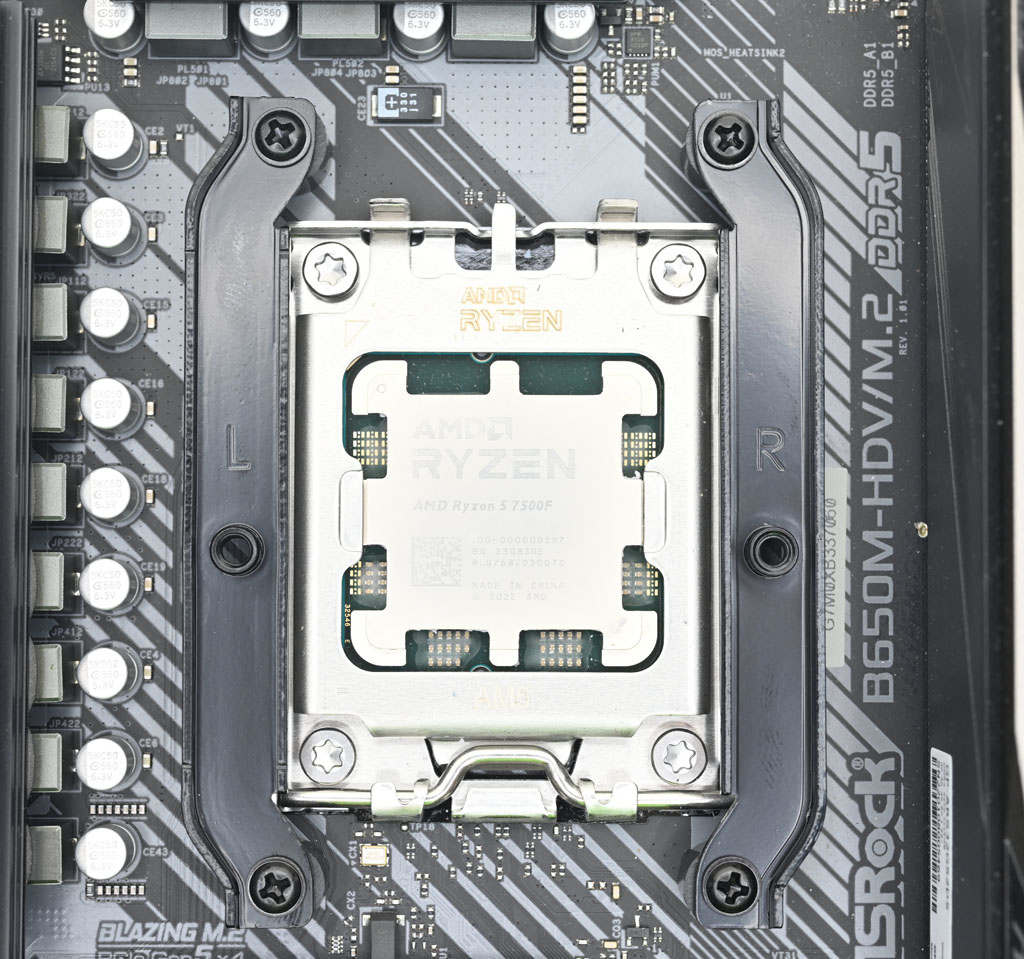

▼安裝於AMD AM5/AM4平台前，先將主機板原裝散熱器托架拆除，只保留原裝散熱器背板(左)，將4個AMD AM5/AM4套管套進原裝散熱器背板鎖點(右)
▼放上AMD AM5/AM4偏移托架，標示L的托架靠近主機板後方I/O埠位置，標示R的托架靠近記憶體插槽位置，對準孔洞插入4個AMD托架固定螺絲並鎖緊
▼正式安裝前先試裝，確認水冷頭水管接頭不會與主機板元件/散熱片發生干涉。確認完成後取下水冷頭，清潔處理器表面並塗上散熱膏，撕除水冷頭處理器接觸面的保護貼，將壓板兩端螺絲對準托架上的鎖點，用螺絲起子採輪流方式將2個螺絲鎖到底，不可一次將單邊螺絲直接鎖到底
因為壓板彈力大，建議將主機板拆出機殼並放置在堅硬表面上，使主機板底部有堅固支撐，再安裝水冷頭。使用正確規格的起子頭，不可過大或過小，施力下壓時不要偏移，避免起子頭從螺絲頂部滑脫損傷主機板

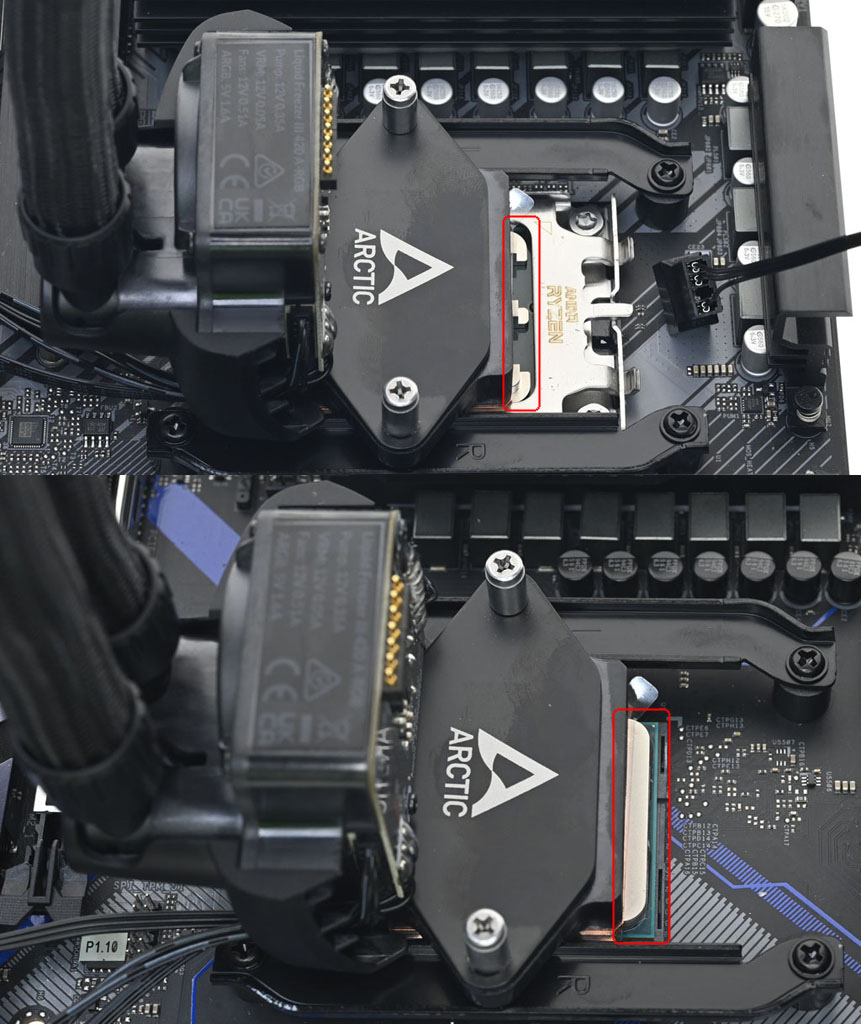

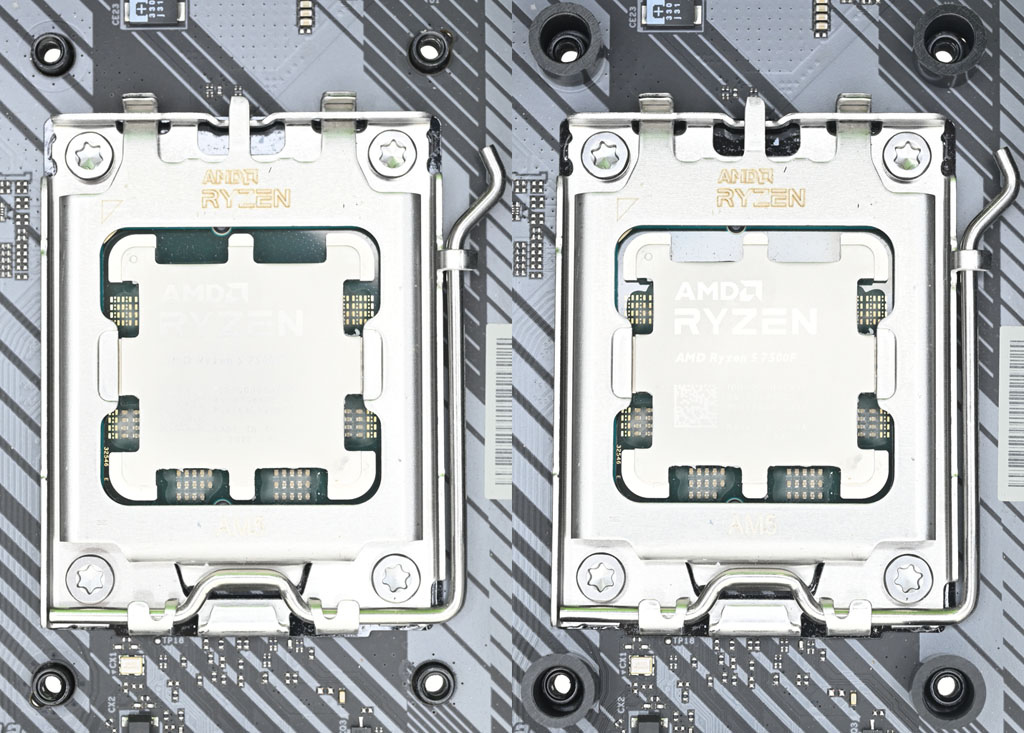

▼因為AMD AM5/AM4偏移托架的緣故，安裝在AMD AM5/AM4平台時，會露出一部分CPU IHS(紅框)，若安裝在AM4平台上發生CPU溫度異常，可嘗試把偏移托架L/R對調或是把水冷頭轉180度安裝，測試看看是否可改善溫度
▼裝上ARGB VRM風扇模組上蓋

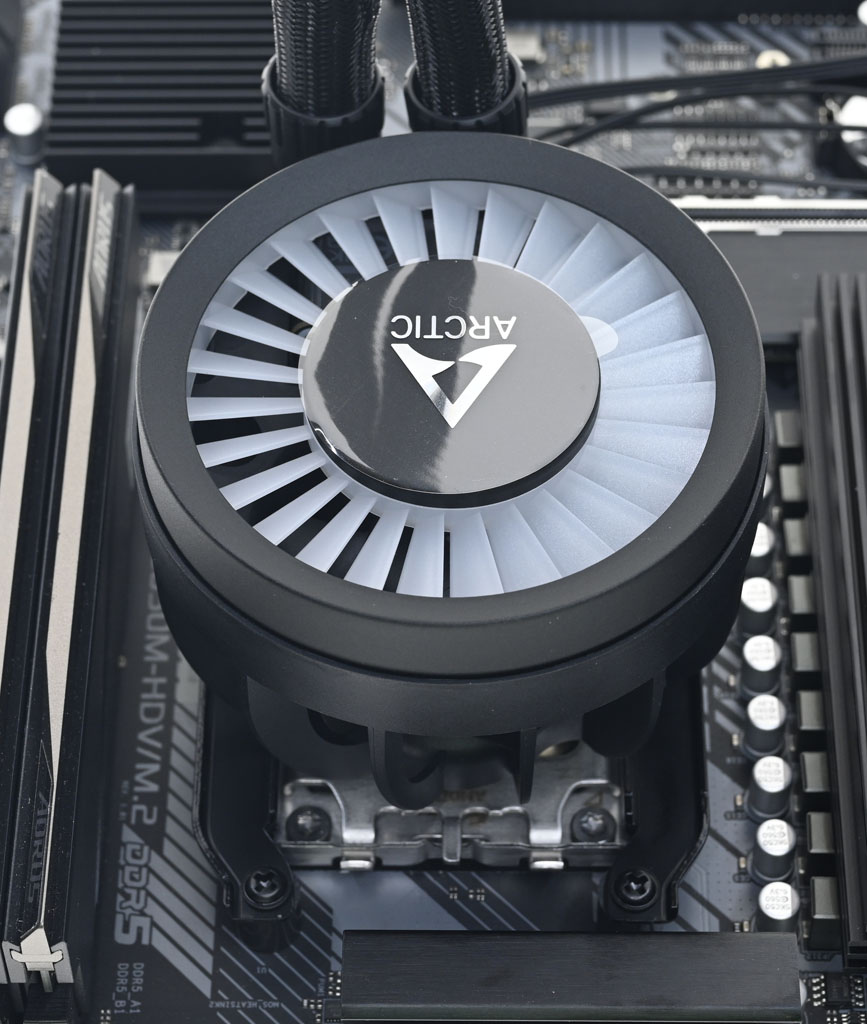

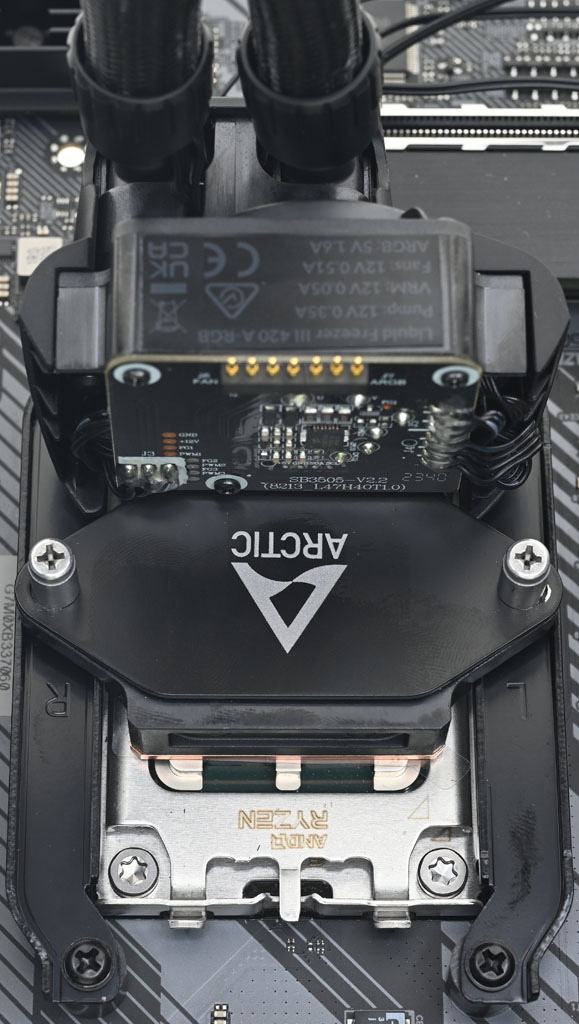

▼因為AMD AM5/AM4偏移托架的緣故，整個水冷頭會往擴充槽方向偏移，水冷頭管路位置若有較高主機板元件/散熱片(常見於ITX主機板)，可能會發生干涉，建議先查詢原廠的主機板相容性列表
▼ARCTIC Liquid Freezer III系列的主機板相容性列表，前面打勾表示可相容，前面打叉表示不相容，前面驚嘆號表示部份條件影響安裝(例如散熱片高度、擴充槽位置等等)
https://support.arctic.de/lf3-compatibility
▼水冷頭燈光效果示意圖

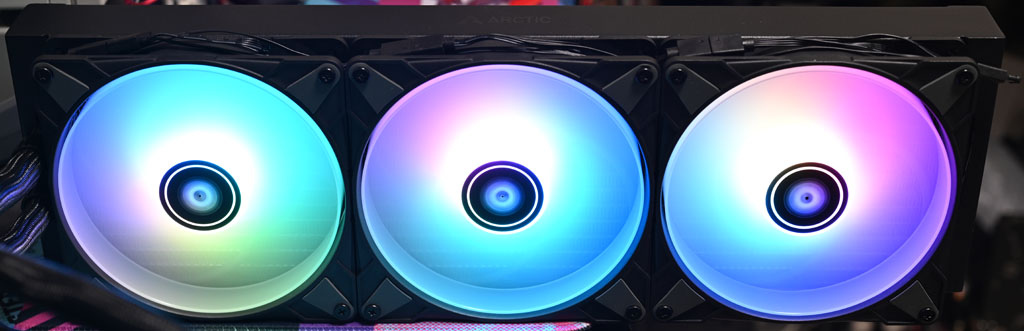

▼水冷排風扇燈光效果示意圖
▼水冷頭及水冷排風扇燈光效果展示影片：
以下進行上機測試，LGA1700測試平台配置如下：
主機板：ASUS ROG MAXIMUS Z790 HERO
處理器：INTEL CORE i9-13900K
記憶體：KLEVV BOLT V DDR5-6400 CL32 32GB(2×16GB)
作業系統碟：SOLIDIGM P44 PRO 2TB
電源供應器：MSI MEG Ai1300P PCIE5 1300W
主機板UEFI設定均維持預設值，使用Intel XTU(Extreme Tuning Utility)軟體將CPU核心電壓降低0.05V，並解除功耗限制
▼待機(左)及高負載(右)的CORE TEMP及AIDA64感測器畫面

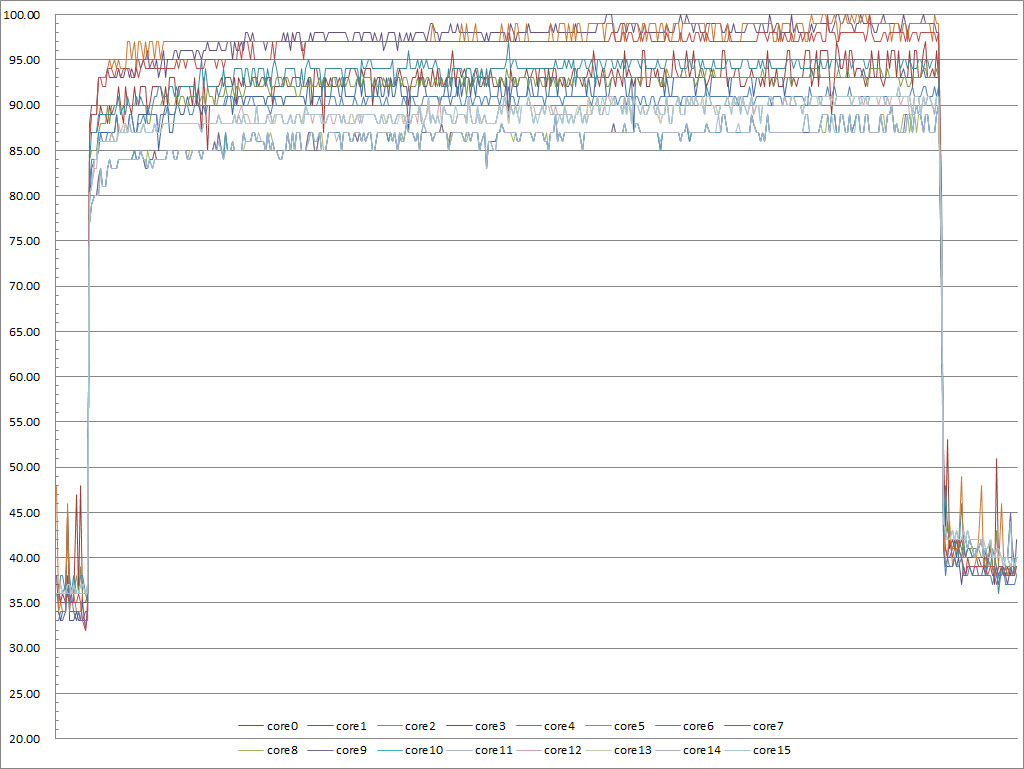

▼高負載30分鐘CORE TEMP溫度記錄圖
▼待機狀態(前11秒)及高負載狀態(12秒後)運作聲音
總結：
ARCTIC Liquid Freezer III 420 A-RGB一體式水冷散熱器支援Intel LGA1700/1851及AMD AM5/AM4平台，專用Intel CPU固定框可避免原廠扣具導致CPU頂蓋變形，透過插槽背板固定水冷頭可避免主機板變形並大幅減少安裝配件及步驟。針對AMD Ryzen處理器CCD偏移IHS中心的特性設計偏移托架，提升熱點散熱效率。水冷頭內建散熱風扇可有效降低VRM區域溫度，專門開發的三相馬達幫浦搭配改良的銅製處理器接觸面內部水道鰭片能提高散熱性能並有效帶走CPU熱量，隨附MX-6導熱膏。提供2種控制線組，可選獨立控制及監控幫浦/VRM風扇/水冷排風扇轉速，或是三者轉速連動控制及監控水冷排風扇轉速。鋁製420mm水冷排厚度38mm，可擴大散熱表面積並增加冷卻液總量，已預先安裝3個轉速1900RPM的ARCTIC P14 PWM A-RGB高靜壓發光風扇，並將風扇電源及燈光線路整合在水冷管編織網內，大幅減少線路數量及整線作業。水冷頭及風扇LED控制採用5V ARGB 3pin接頭，可與主機板連動控制，提供6年產品保固
選購前可先至原廠網站查看主機板相容性列表，並將主機板移出機殼外再安裝。安裝於Intel平台需要更換專用CPU固定框，拆裝過程需細心，避免損壞主機板及CPU，鎖上CPU固定框螺絲時要注意鬆緊度，避免太鬆或太緊。AMD偏移托架用於AM4平台時，若出現CPU溫度異常，可嘗試把托架或水冷頭方向調轉180度再測試看看
