ASUS ProArt LC 420一體式水冷散熱器特色：
●支援Intel LGA1700/1200/115x及AMD AM5/AM4平台，已預先塗上散熱膏，方便安裝
●極簡主義ProArt風格，優雅低調美學設計
●管路包覆編織網提高耐用度，長度450mm提供安裝彈性與機殼相容性
●PWM轉速控制高效率三相馬達幫浦，供應充足水流同時維持安靜運作
●鋁製420mm水冷排厚度達30mm，具有更大的水冷液儲存容量，進一步增強散熱效能
●隨附3個Noctua NF-A14 industrialPPC-2000 PWM 140mm風扇，可提供充足氣流
●水冷頭頂蓋燈條支援AURA Sync，搭配Armoury Crate軟體可選擇顯示即時系統負載、溫度與風扇轉速
●提供6年產品保固
ASUS ProArt LC 420一體式水冷散熱器規格：
支援平台：Intel LGA1700/1200/115x，AMD AM5/AM4
水冷頭尺寸：78×78×49mm
水冷頭處理器接觸面材質：銅
水冷頭幫浦接頭：PWM 4pin
水冷排尺寸：456×140×30mm
水冷排材質：鋁
水冷管長度：450mm
Noctua NF-A14 industrialPPC-2000 PWM風扇數量：3
Noctua NF-A14 industrialPPC-2000 PWM風扇尺寸：140×140×25mm
Noctua NF-A14 industrialPPC-2000 PWM風扇轉速：800-2000RPM±10%
Noctua NF-A14 industrialPPC-2000 PWM風扇風量：107CFM
Noctua NF-A14 industrialPPC-2000 PWM風扇風壓：4.18毫米水柱
Noctua NF-A14 industrialPPC-2000 PWM風扇噪音：31.5dBA
Noctua NF-A14 industrialPPC-2000 PWM風扇接頭：PWM 4pin
▼外盒正面有ASUS ProArt金色標誌、ProArt LC 420 CPU LIQUID COOLER產品名稱、LGA1700圖示、AM5圖示、Noctua標誌、6年保固圖示
▼外盒上/下側面有ASUS ProArt金色標誌、ProArt LC 420產品名稱、產品規格、特色圖片、包裝內容、外觀圖、認證標誌、產品註冊QR碼、服務及支援QR碼、聯絡資訊、ASUS商標、多國語言"Noctua Fan-貓頭鷹工業扇給你更強但更安靜的效能體驗"
▼外盒左側面有ASUS ProArt金色標誌、ProArt LC 420產品名稱、條碼貼紙、產品資訊貼紙
▼外盒右側面有ASUS ProArt金色標誌及ProArt LC 420產品名稱
▼外盒內蓋有ASUS商標
▼打開外盒內蓋，還有一張印上金色ProArt標誌/標語的紙板，掀開後才可看到包裝內容
▼包裝內容有ProArt LC 420一體式水冷本體(A)及Noctua NF-A14 industrialPPC-2000 PWM風扇(B)
▼安裝配件有Intel背板(C)、轉換托架(D)、風扇1分3分接線(E)、轉換托架固定柱(F)、轉換托架固定螺絲(G)、轉換托架專用螺柱(H)、手轉螺帽(I)、LGA1200/115x螺柱(J)、LGA1700螺柱(K)、風扇固定用長螺絲(L)、水冷排固定用短螺絲(M)、多國語言快速使用指南(N)
▼水管包覆編織網，編織網部分長度40.5公分，直徑13.4mm，兩端套管部分長度分別是2.6及2.9公分
▼鋁製水冷排尺寸456×140×30mm，可裝3個140mm風扇，水冷排進/出水管位於同一側，內含14條水道
▼水冷排進/出水管側面貼上條碼貼紙
▼水冷頭黑色方形部分尺寸63.9×63.9mm，高度48.8mm，包含進/出水管接頭的最大寬度83.5mm，頂部有金色ProArt字樣及發光燈條

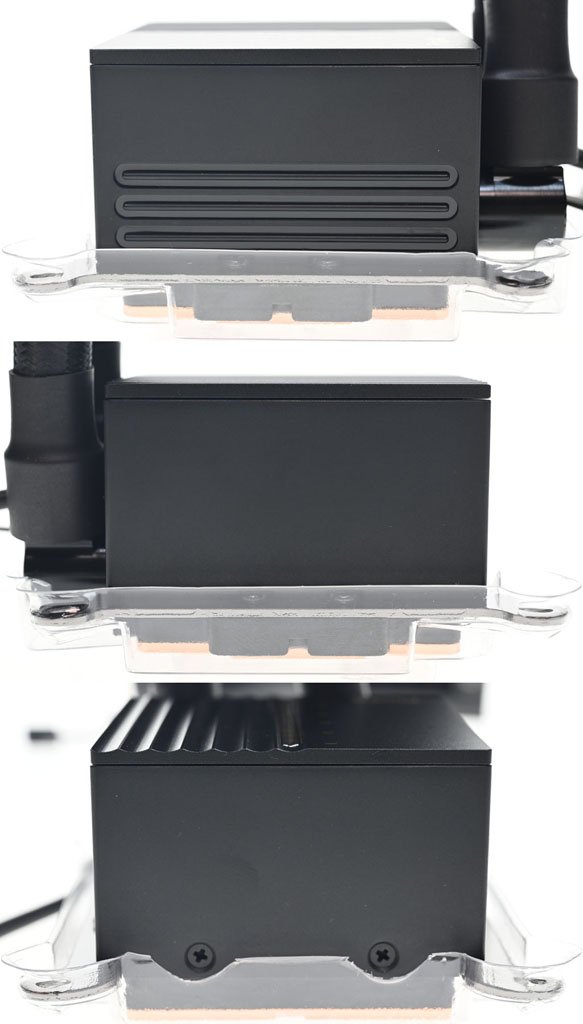

▼水冷頭黑色方形部分側面外觀
▼水冷頭進/出水管直角接頭可小幅度左右旋轉，其中1個接頭附近接出幫浦4pin PWM線路及USB線路
▼幫浦4pin PWM線路長度30公分，標籤有LC_Pump字樣；USB線路長度92公分，標籤有USB字樣
▼為了方便安裝，水冷頭處理器接觸面已經預上散熱膏，並在水冷頭底部裝上保護蓋
▼兩側預裝Intel托架
▼水冷頭處理器接觸面外圍使用特殊沉頭螺絲固定，中間方形凸出部分尺寸47.6×41mm
▼處理器接觸面平整度如下圖所示
▼水冷頭幫浦電路板上面有Fortior Tech FT8213Q無感正弦三相無刷馬達驅動IC，支援PWM調速及輸出轉速信號，並提供過流/過溫/過壓/欠壓/堵轉/缺相保護
▼從側面看水冷頭幫浦
▼水冷頭黑色方形部分裡面的燈條電路板上面有AURA控制IC
▼Noctua NF-A14 industrialPPC-2000 PWM風扇採用7葉片扇葉，外框螺絲孔處有防震墊，4pin PWM線路外面包覆套管
▼Noctua NF-A14 industrialPPC-2000 PWM風扇外框中心銘牌近照
▼隨附12支風扇固定用長螺絲(上)與12支水冷排固定用短螺絲(下)
▼使用風扇固定用長螺絲將風扇安裝在水冷排上
▼隨附風扇1分3分接線，可同步轉速控制PWM信號，但只會回傳有4條線接頭的風扇轉速
▼LGA1700螺柱為六角形，長度14mm；LGA1200/115x螺柱為圓形加上直條紋溝槽，長度14.8mm
▼安裝於Intel LGA1700/1200/115x平台時需使用Intel背板，背板四個角有可調整固定鎖點的滑套，滑套有2段位置，分別對應LGA1700(上)及LGA1200/115x(下)
▼安裝於Intel LGA1700平台時，將Intel背板調整成適用LGA1700平台配置
▼把背板4支固定鎖點對準主機板背面散熱器孔位放入(1)，背板正確安裝後，主機板正面散熱器孔位會露出4支高度相同的固定鎖點(2)，將4支LGA1700螺柱鎖入固定鎖點(3)。安裝水冷頭前先確認水管接頭不會與主機板元件/散熱片發生干涉。確認完成後取下底部保護蓋，將托架孔洞對準螺柱頂端螺牙套入(4)
▼鎖上4個手轉螺帽，一開始先轉入數圈使其可以固定住，等到全部裝上後，採對角及輪流方式將4個手轉螺帽全部鎖到底
▼安裝於Intel LGA1200/115x平台時，將Intel背板調整成適用LGA1200/115x平台配置
▼把背板4支固定鎖點對準主機板背面散熱器孔位放入(1)，背板正確安裝後，主機板正面散熱器孔位會露出4支高度相同的固定鎖點(2)，將4支LGA1200/115x螺柱鎖入固定鎖點(3)。安裝水冷頭前先確認水管接頭不會與主機板元件/散熱片發生干涉。確認完成後取下底部保護蓋，將托架孔洞對準螺柱頂端螺牙套入(4)
▼鎖上4個手轉螺帽，一開始先轉入數圈使其可以固定住，等到全部裝上後，採對角及輪流方式將4個手轉螺帽全部鎖到底
▼安裝於AMD AM5/AM4平台前，先將主機板原裝散熱器托架拆除，只保留原裝散熱器背板(1)，將4個轉換托架固定柱鎖入原裝散熱器背板鎖點(2)
▼轉換托架，將AMD AM5/AM4固定孔位轉換成可安裝水冷頭Intel托架
▼將轉換托架短邊4個螺絲孔對準固定柱頂部鎖點後(3)，鎖入4個轉換托架固定螺絲(4)
▼將轉換托架角落4個固定鎖點鎖入轉換托架專用螺柱(5)。安裝水冷頭前先確認水管接頭不會與主機板元件/散熱片發生干涉。確認完成後取下底部保護蓋，將托架孔洞對準螺柱頂端螺牙套入(6)
▼鎖上4個手轉螺帽，一開始先轉入數圈使其可以固定住，等到全部裝上後，採對角及輪流方式將4個手轉螺帽全部鎖到底
▼使用隨附風扇1分3分接線將3個風扇接至主機板CPU FAN插針
▼風扇運轉圖
以下進行上機測試，LGA1700測試平台配置如下：
主機板：ASUS ROG MAXIMUS Z790 HERO
處理器：INTEL CORE i9-13900K
記憶體：KLEVV BOLT V DDR5-6400 CL32 32GB(2×16GB)
作業系統碟：SOLIDIGM P44 PRO 2TB
電源供應器：MSI MEG Ai1300P PCIE5 1300W
主機板UEFI設定均維持預設值，使用Intel XTU(Extreme Tuning Utility)軟體將CPU核心電壓降低0.05V，並解除功耗限制
▼待機(左)及高負載(右)的CORE TEMP及AIDA64感測器畫面
▼高負載30分鐘CORE TEMP溫度記錄圖
▼待機狀態(前10秒)及高負載狀態(11秒後)運作聲音
總結：
ASUS ProArt LC 420一體式水冷散熱器採極簡主義風格及優雅低調美學設計，支援Intel LGA1700/1200/115x及AMD AM5/AM4平台，已預塗散熱膏。長度450mm管路包覆編織網，除提高耐用度外並提供安裝彈性與機殼相容性。PWM轉速控制高效率三相馬達幫浦可供應充足水流同時維持安靜運作，厚度30mm的鋁製420mm水冷排可儲存更多的水冷液，並透過3個Noctua NF-A14 industrialPPC-2000 PWM 140mm風扇提供充足氣流，進一步增強散熱效能。水冷頭頂蓋燈條支援AURA Sync，搭配Armoury Crate軟體可選擇顯示即時系統負載、溫度與風扇轉速。提供6年產品保固
報告完畢，謝謝收看
