特色：
●單塔散熱器高度僅154mm，可安裝在大部分機殼內
●4支直徑6mm無重力熱導管採直觸式設計，搭配45層鰭片
●支援Intel LGA1700/1200/115x及AMD AM5/AM4平台
●隨附1個S-FDB軸承TL-C12 V2風扇及1個S-FDB軸承TL-C12R V2反向風扇
●隨附TF4高性能散熱膏
●出示保固卡及購買發票可享有3年免費維修服務
規格：
支援平台：Intel LGA1700/1200/115x、AMD AM5/AM4
尺寸：120×48×154mm
重量：500克(不含風扇)
TL-C12 V2風扇尺寸規格：120×120×25mm
TL-C12 V2風扇重量：125克
TL-C12 V2風扇轉速：1500RPM±10%
TL-C12 V2風扇噪音：25.6dBA
TL-C12 V2風扇風量：66.17CFM
TL-C12 V2風扇風壓：1.53毫米水柱
TL-C12 V2風扇電流：0.2A
TL-C12 V2風扇電壓：DC12V
TL-C12 V2風扇連接線：4pin PWM
TL-C12 V2風扇軸承：S-FDB
TL-C12R V2反向風扇尺寸規格：120×120×25mm
TL-C12R V2反向風扇重量：125克
TL-C12R V2反向風扇轉速：1500RPM±10%
TL-C12R V2反向風扇噪音：25.6dBA
TL-C12R V2反向風扇風量：58CFM
TL-C12R V2反向風扇風壓：1.53毫米水柱
TL-C12R V2反向風扇電流：0.2A
TL-C12R V2反向風扇電壓：DC12V
TL-C12R V2反向風扇連接線：4pin PWM
TL-C12R V2反向風扇軸承：S-FDB
▼此面外盒有商標、外觀圖、支援AMD RYZEN 7000圖示、支援Intel LGA1700圖示、AGHP無重力熱導管圖示、Assassin Spirit 120 V2 PLUS產品名稱
▼此面外盒有Assassin Spirit 120 V2 PLUS產品名稱、特色介紹圖、支援平台
▼此面外盒有商標/標語、Assassin Spirit 120 V2 PLUS產品名稱

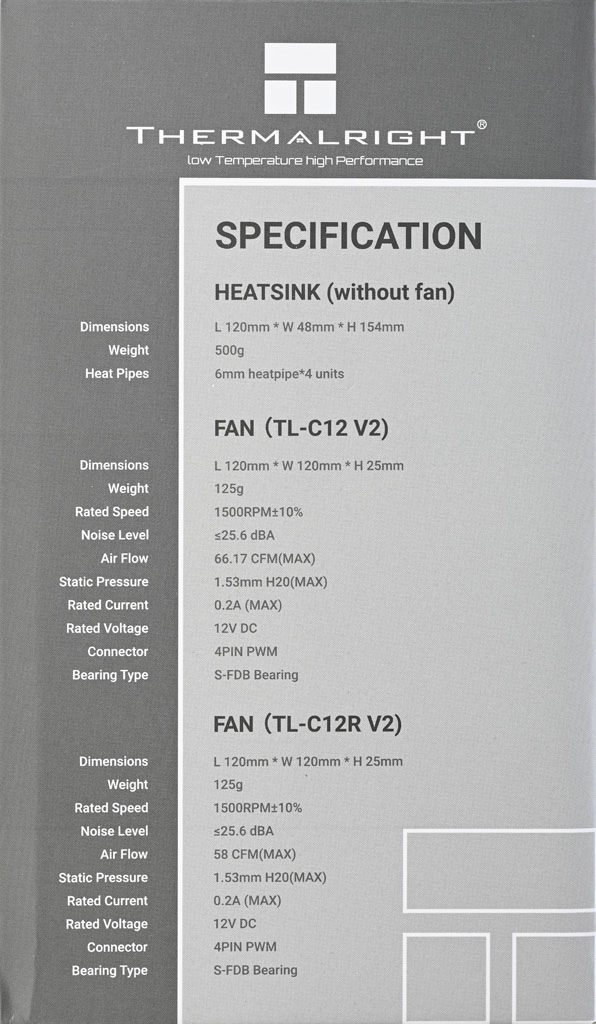

▼此面外盒有商標/標語、散熱器規格、風扇規格
▼此面外盒有Assassin Spirit 120 V2 PLUS產品名稱、防偽驗證標籤、認證標誌、原廠網址、條碼、產地(中國)
▼此面外盒有商標
▼打開外盒，內面印上UNLOCK CHILL FORCE HERE

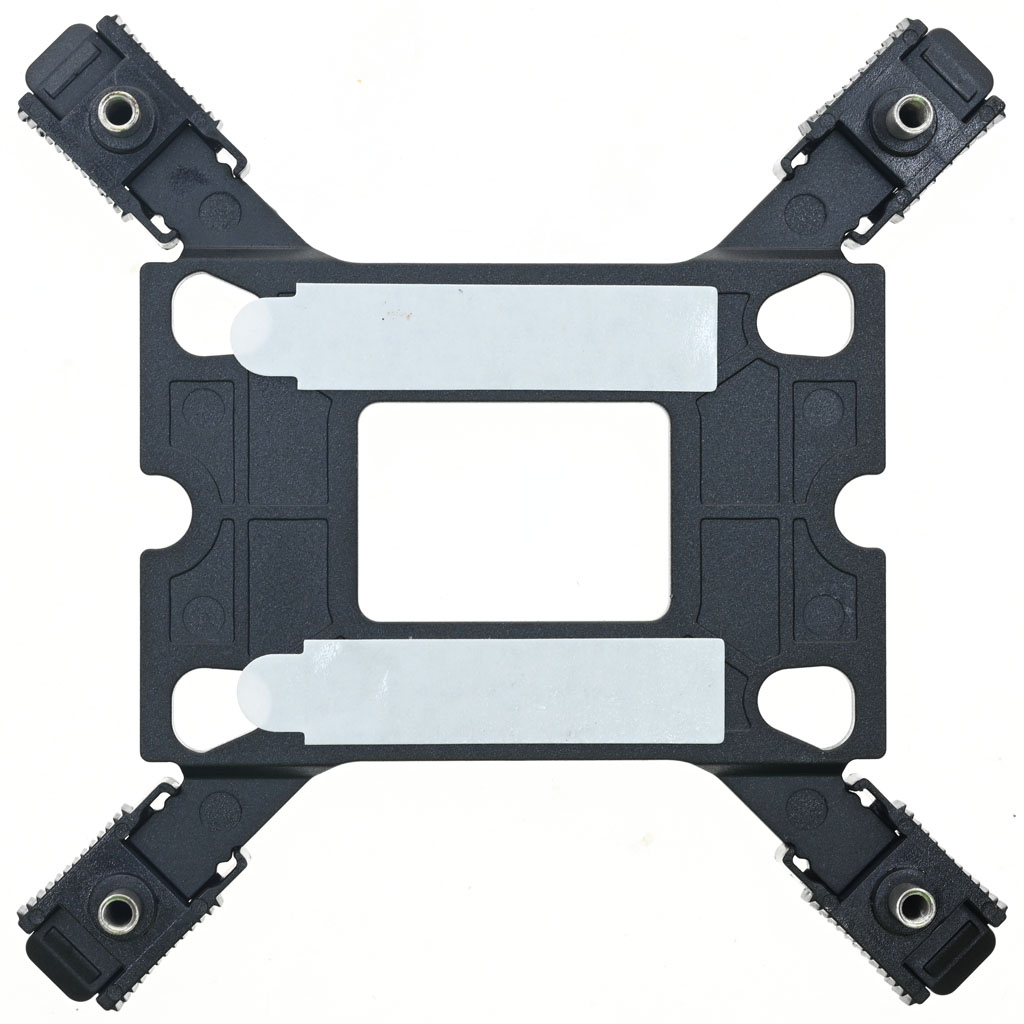

▼包裝內容有散熱器(A)、TL-C12R V2反向風扇(B)、TL-C12 V2風扇(C)、Intel背板(D)、風扇固定線扣(E)、托架(F)、AM4/AM5紅色套管/AMD托架固定螺絲(G)、LGA1700藍色套管/Intel托架固定螺絲(H)、LGA1200/115x黑色套管(I)、TF4散熱膏(J)、安裝說明書(K)、保證書(L)

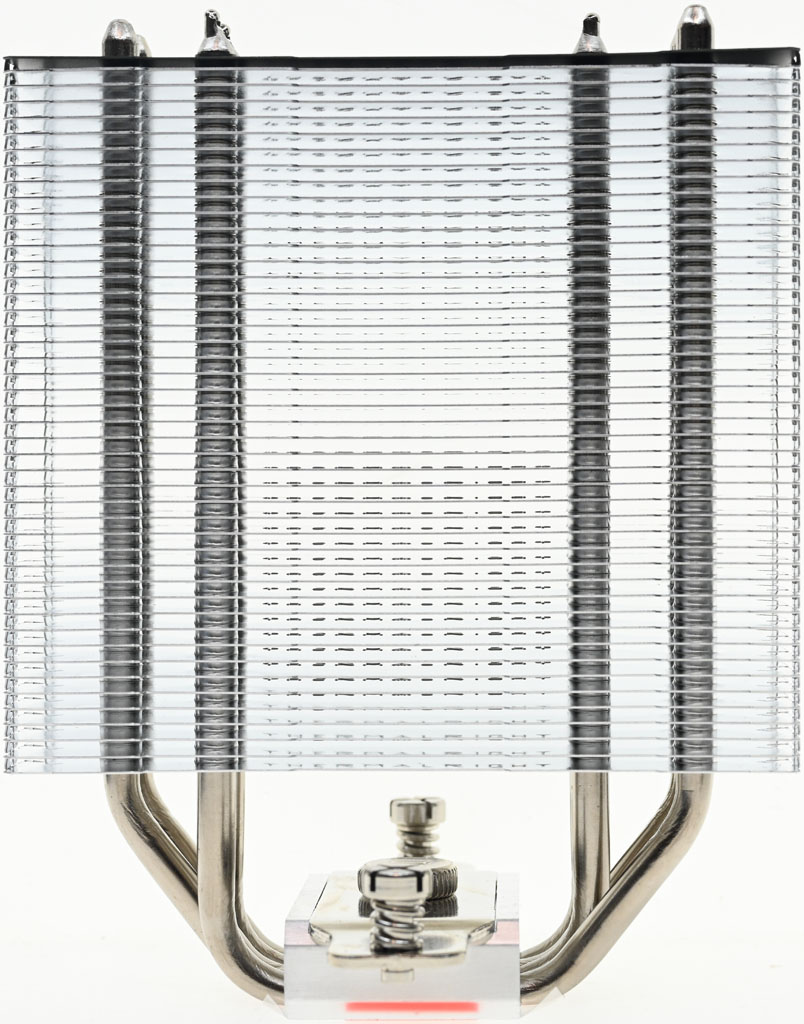

▼散熱器本體底座兩邊各伸出4支直徑6mm無重力熱導管，並在熱導管上安裝45片鰭片

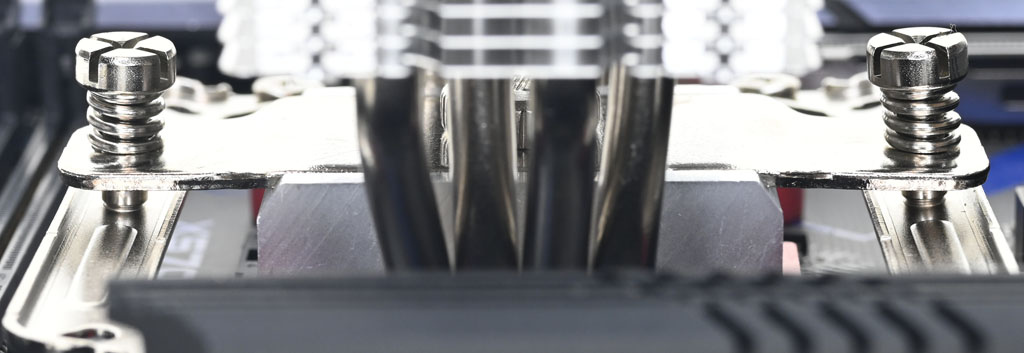

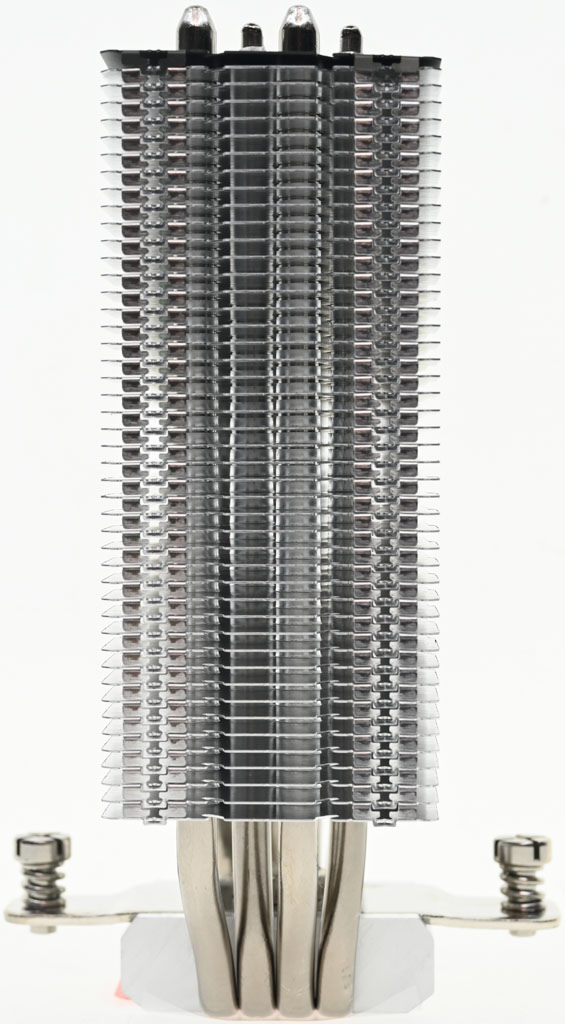

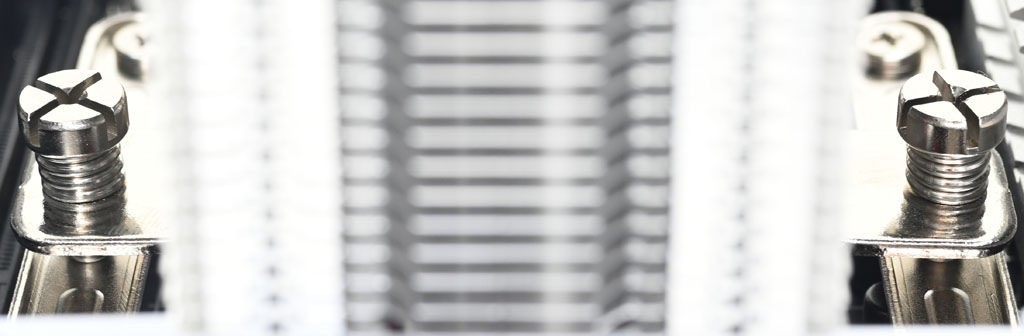

▼從側面看，壓板兩邊設置鎖在托架上的彈簧螺帽，壓板中間用1個手轉螺絲固定在散熱器底座頂部

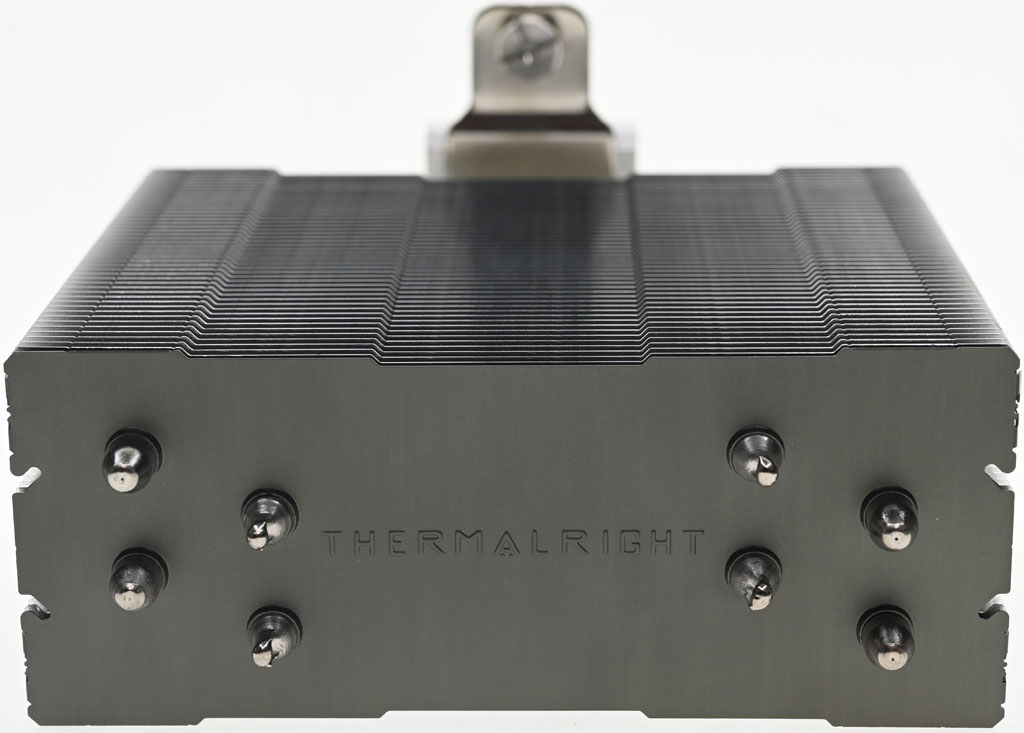

▼最上方黑色金屬板有THERMALRIGHT字樣，熱導管末端外露

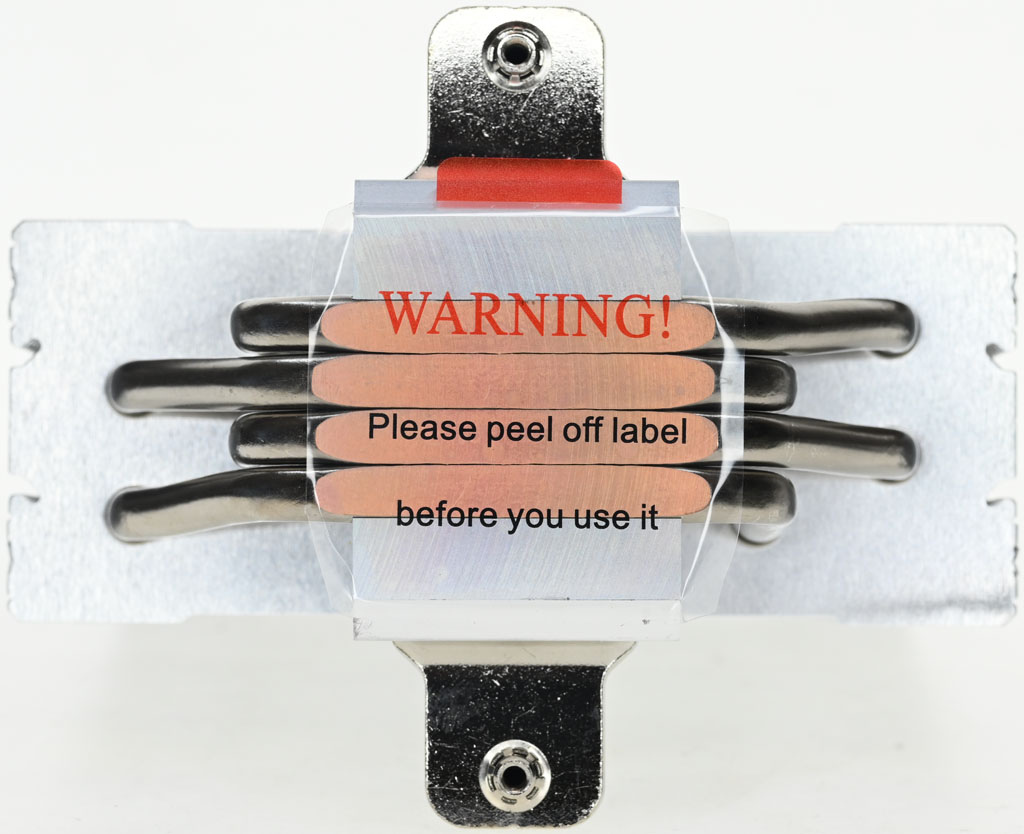

▼散熱器底座的處理器接觸面有保護貼，上面用英文標示"警告！使用前請撕除保護貼"

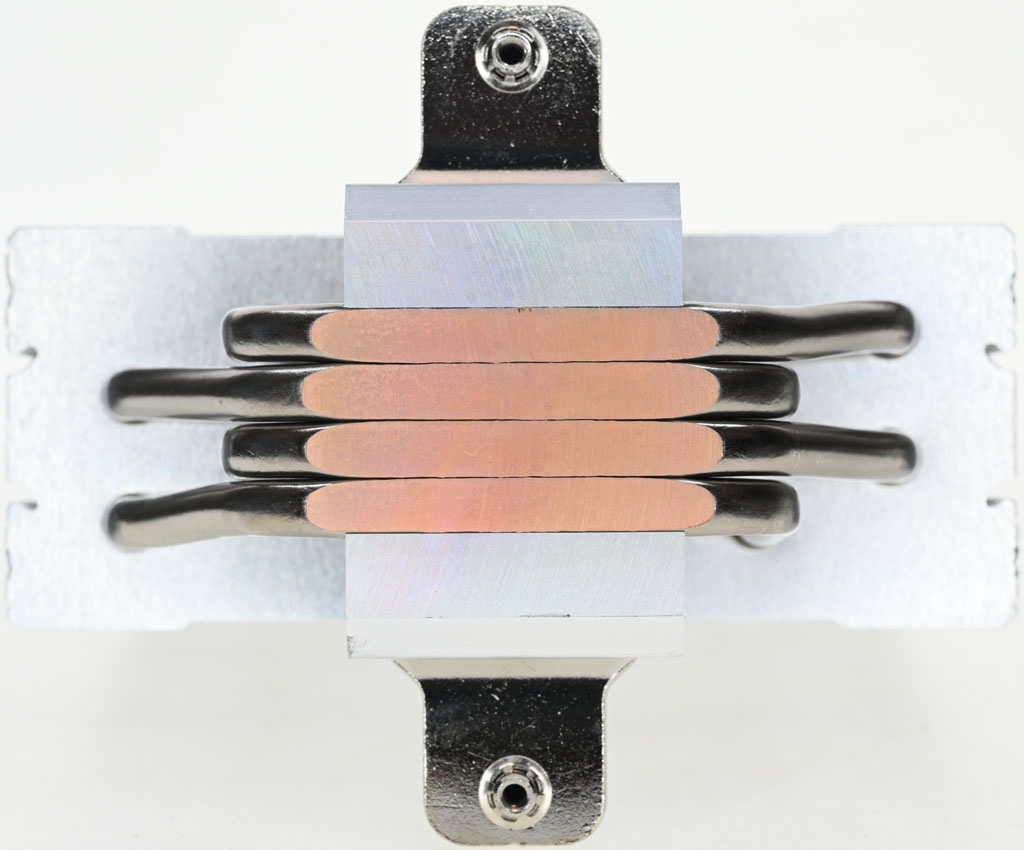

▼處理器接觸面採熱導管直觸設計，4支外觀鍍鎳的熱導管削平，露出銅原色

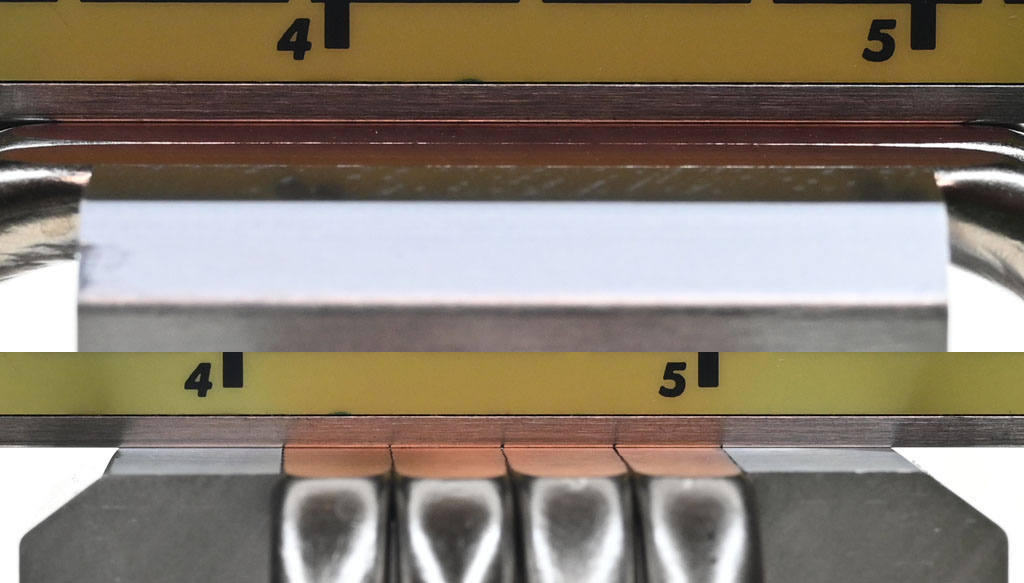

▼處理器接觸面平整度如下圖所示

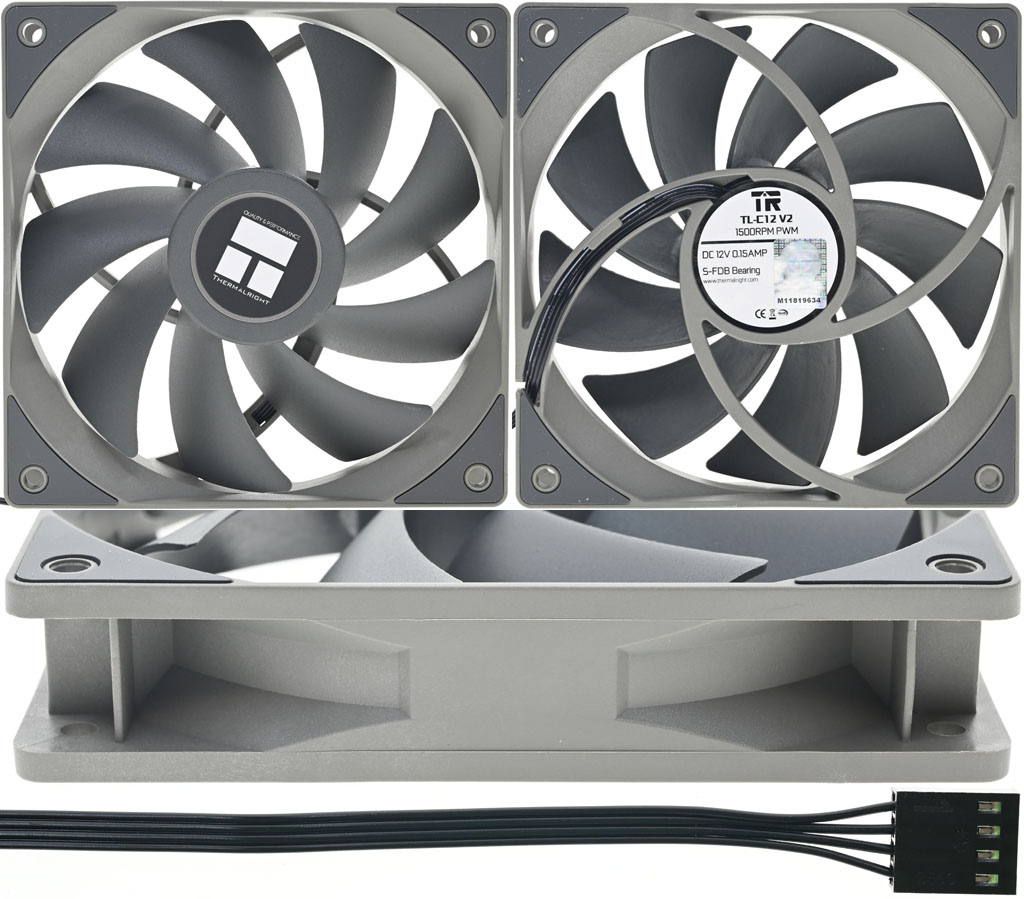

▼TL-C12 V2風扇，使用S-FDB軸承，9葉片扇葉中心有商標貼紙，外框中心標籤上有商標、型號、轉速、電壓/電流、軸承類型、雷射序號貼紙、網址、認證標誌，風扇外框兩面的螺絲孔處有防震膠墊。風扇電源線路為4pin PWM

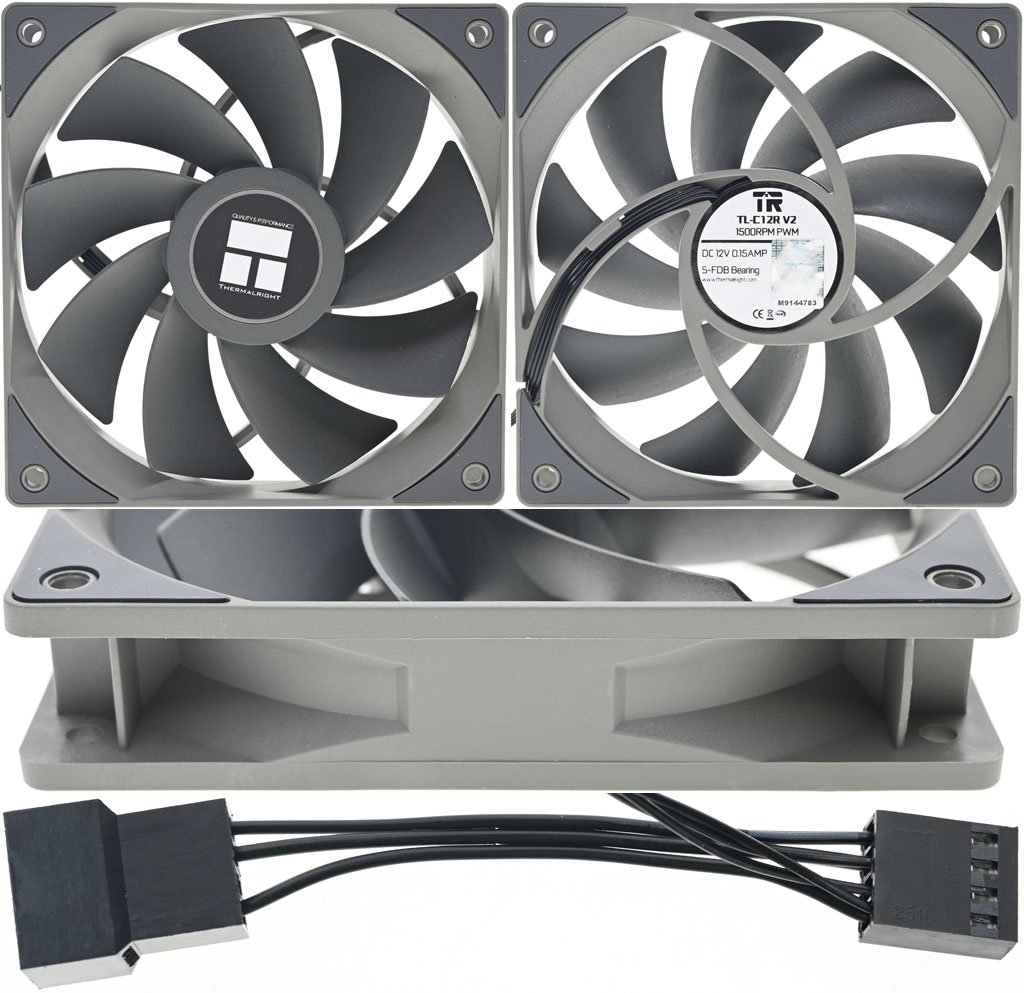

▼TL-C12R V2反向風扇，使用S-FDB軸承，9葉片扇葉中心有商標貼紙，外框中心標籤上有商標、型號、轉速、電壓/電流、軸承類型、雷射序號貼紙、網址、認證標誌，風扇外框兩面的螺絲孔處有防震膠墊。風扇電源線路為4pin PWM，並提供1個串接用連接器(僅同步PWM信號)

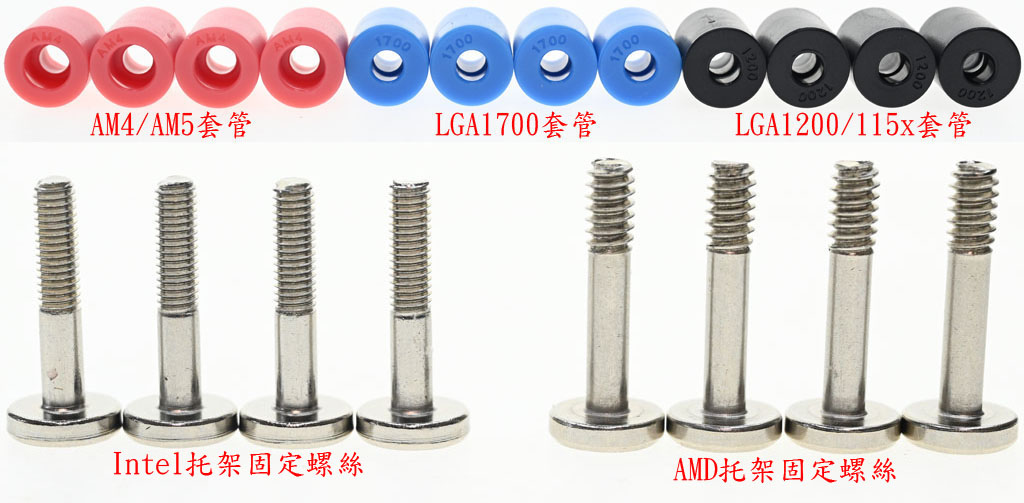

▼AM4/AM5紅色套管、LGA1700藍色套管、LGA1200/115x黑色套管、Intel托架固定螺絲、AMD托架固定螺絲

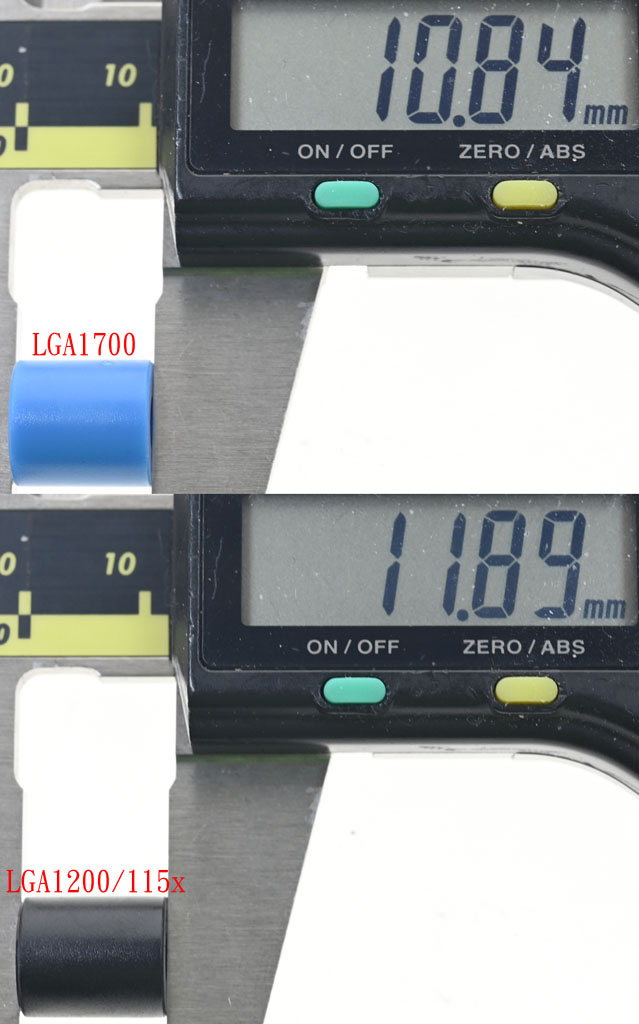

▼LGA1700藍色套管(上)長度10.8mm，LGA1200/115x黑色套管(下)長度11.9mm

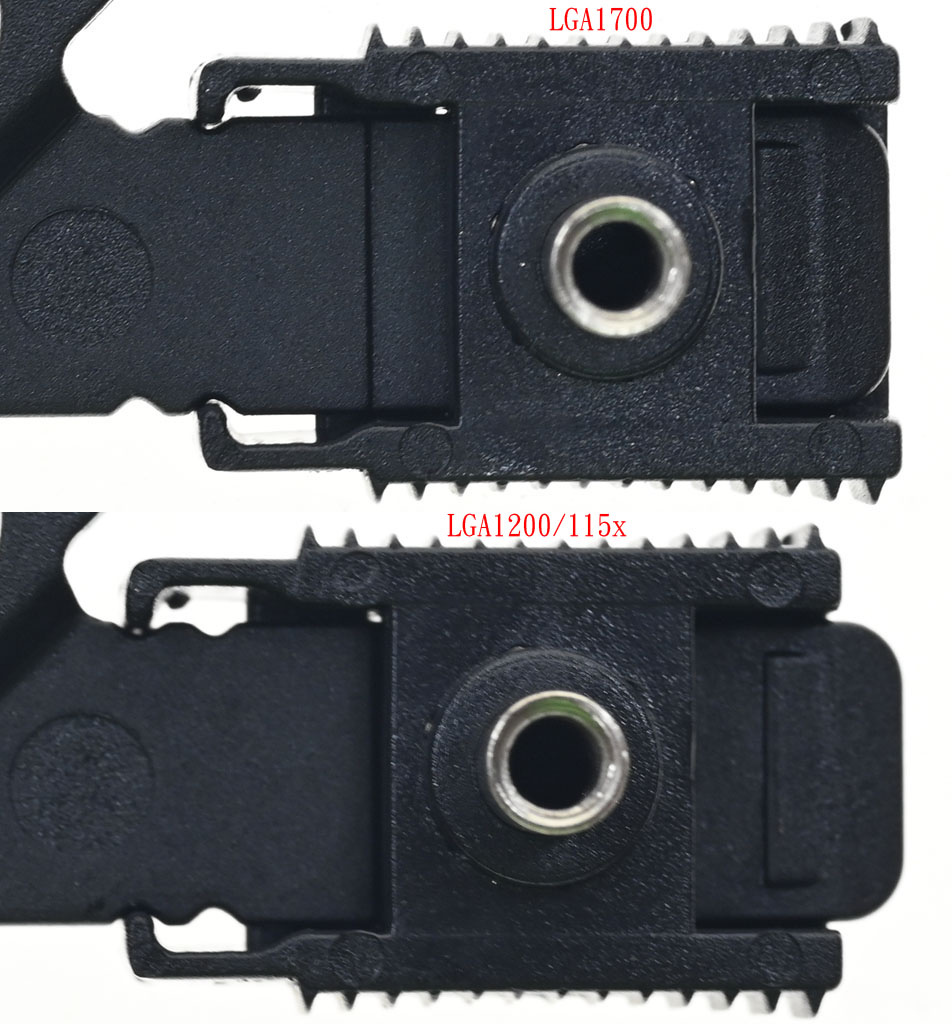

▼安裝於Intel LGA1700/1200/115x平台時需使用Intel背板，背板四個角有可調整固定鎖點的滑套，滑套有2段位置，分別對應LGA1700(上)及LGA1200/115x(下)
▼安裝於Intel LGA1700平台時，將Intel背板調整成適用LGA1700平台配置

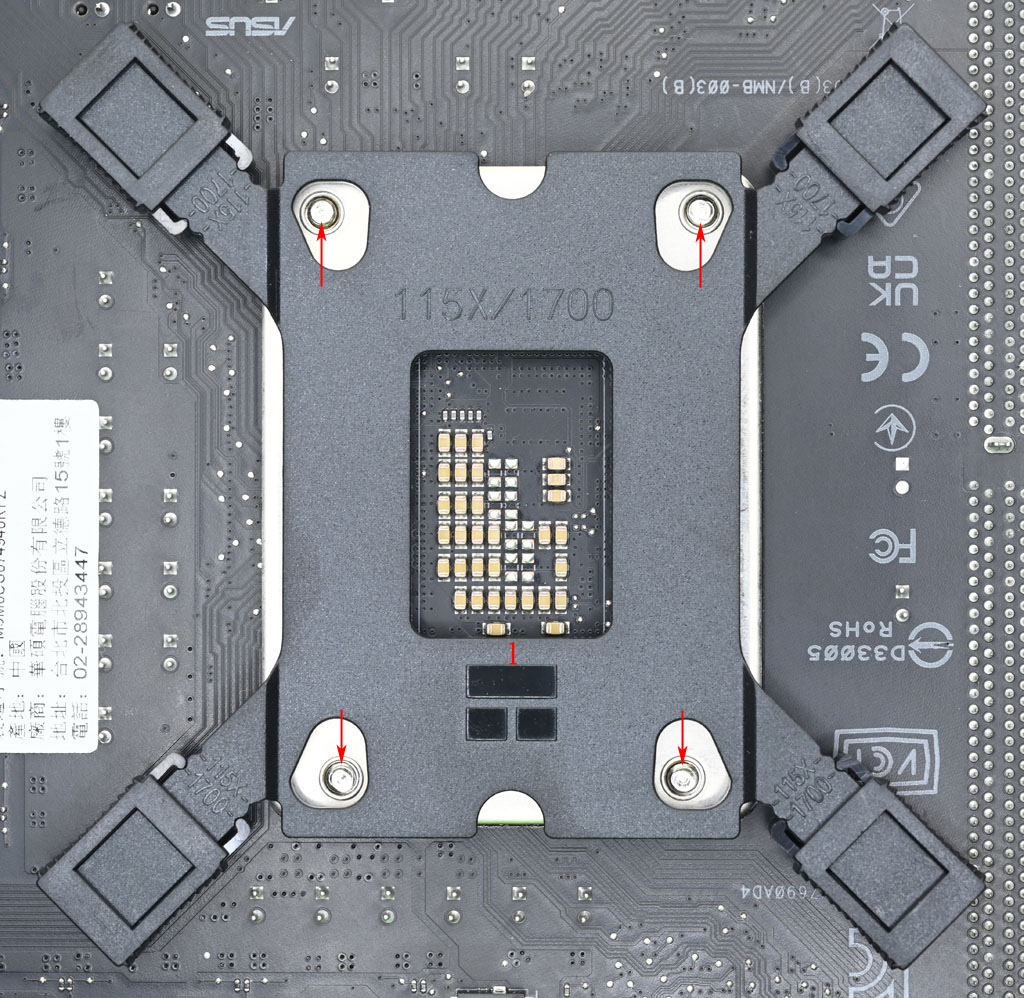

▼安裝於LGA1700平台時，把Intel背板固定鎖點對準主機板背面散熱器孔位放入，背板開口處需對準處理器扣具底板4個紅色箭頭螺絲鎖點位置
▼背板正確安裝後，主機板正面散熱器孔位會露出4支高度相同的固定鎖點(2)，將4個LGA1700藍色套管套上固定鎖點(3)，放上托架(4)，用4個Intel托架固定螺絲鎖緊(5)
▼正式安裝前先試裝，確認散熱器熱導管不會與主機板VRM散熱片發生干涉，確認完成後取下散熱器，處理器表面清潔後塗上散熱膏，撕除散熱器底座處理器接觸面的保護貼，將壓板兩端彈簧螺帽對準托架上的螺柱，用螺絲起子採輪流方式將2個彈簧螺帽鎖到底，不可一次將單邊螺帽直接鎖到底

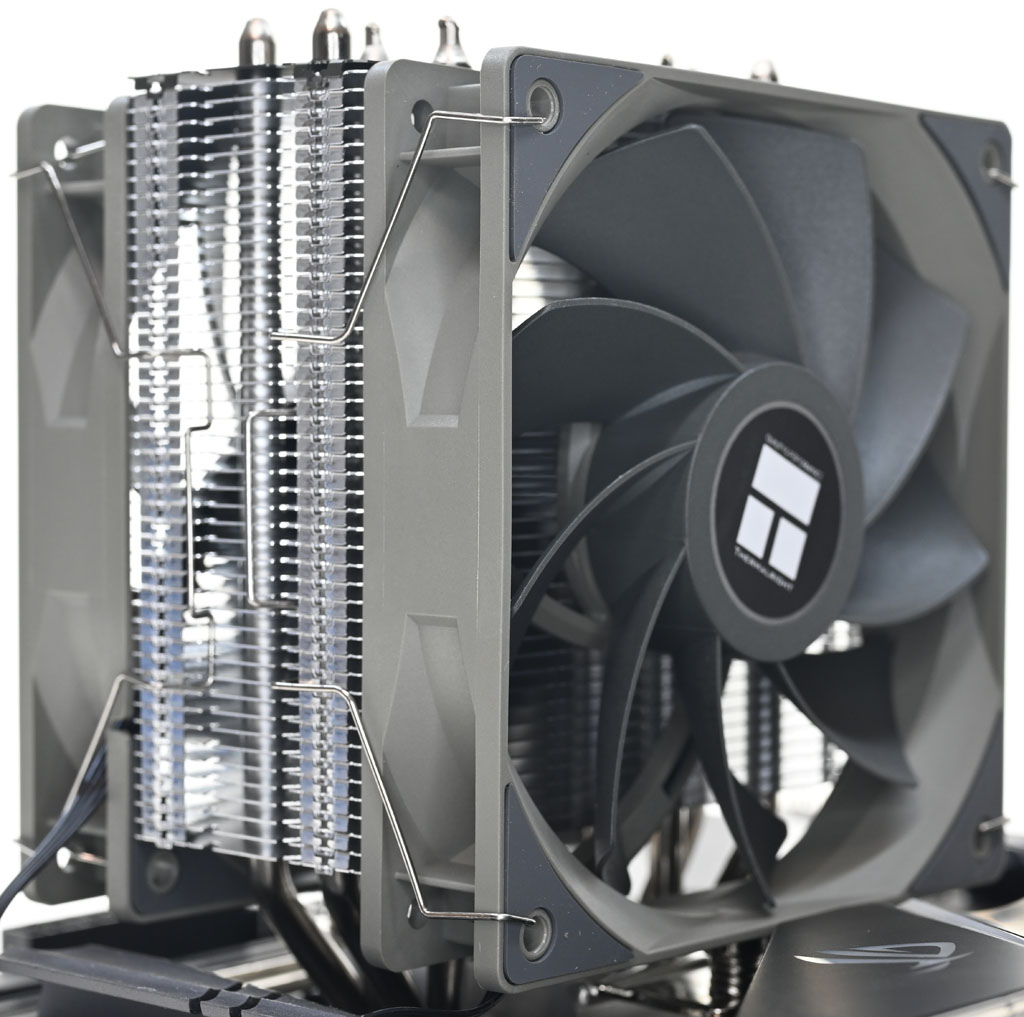

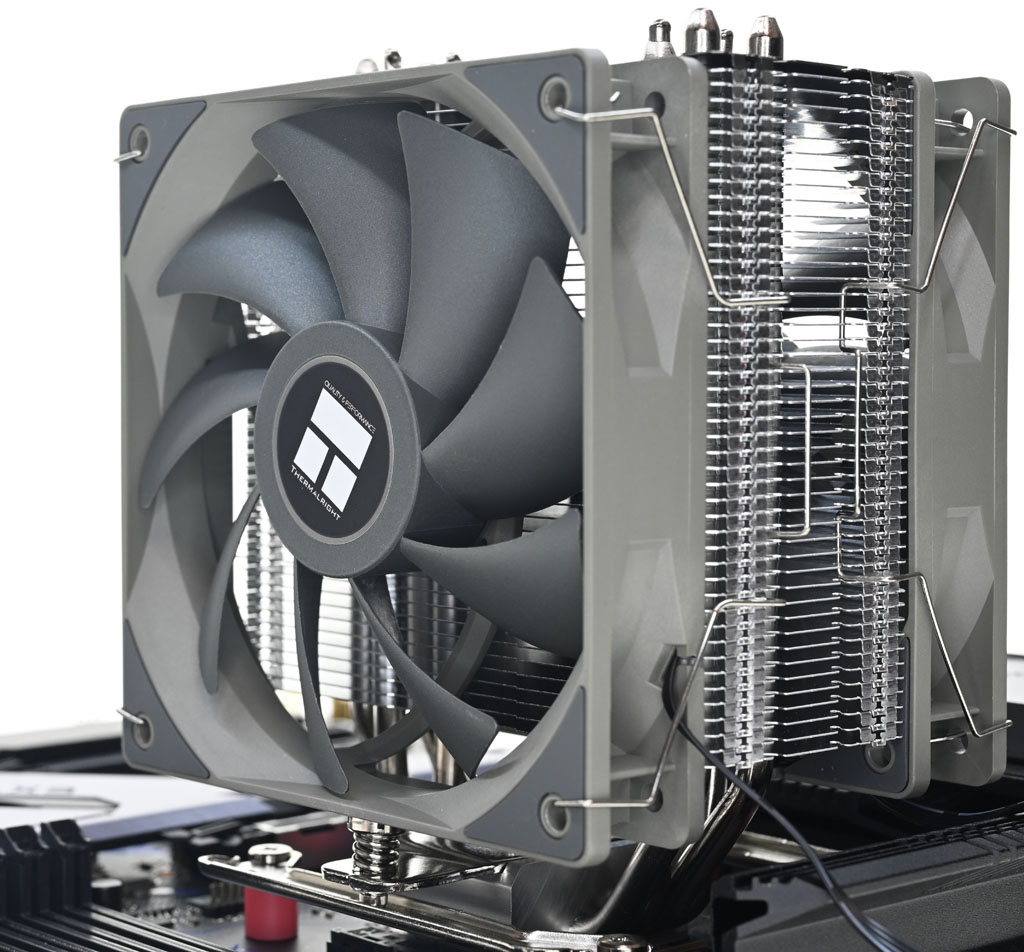

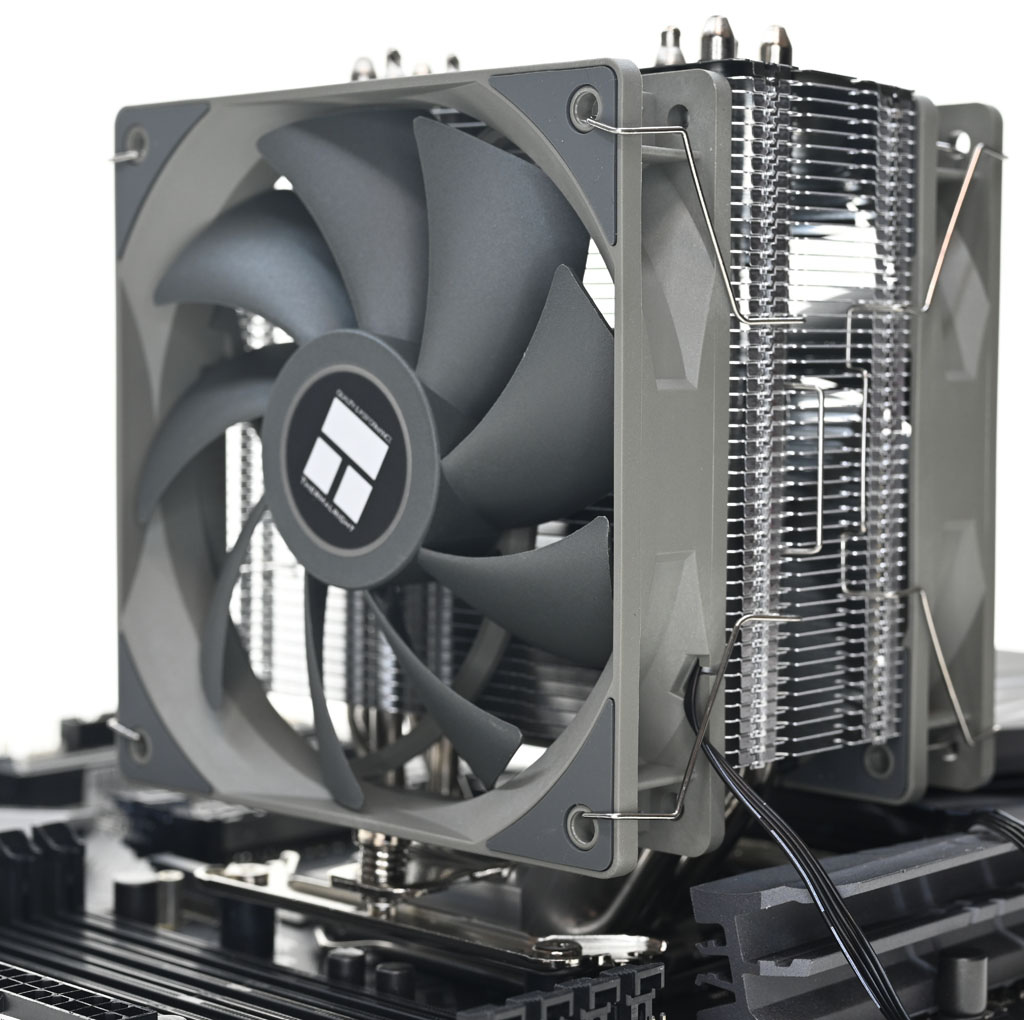

▼使用風扇固定線扣將TL-C12 V2風扇安裝在散熱器前方

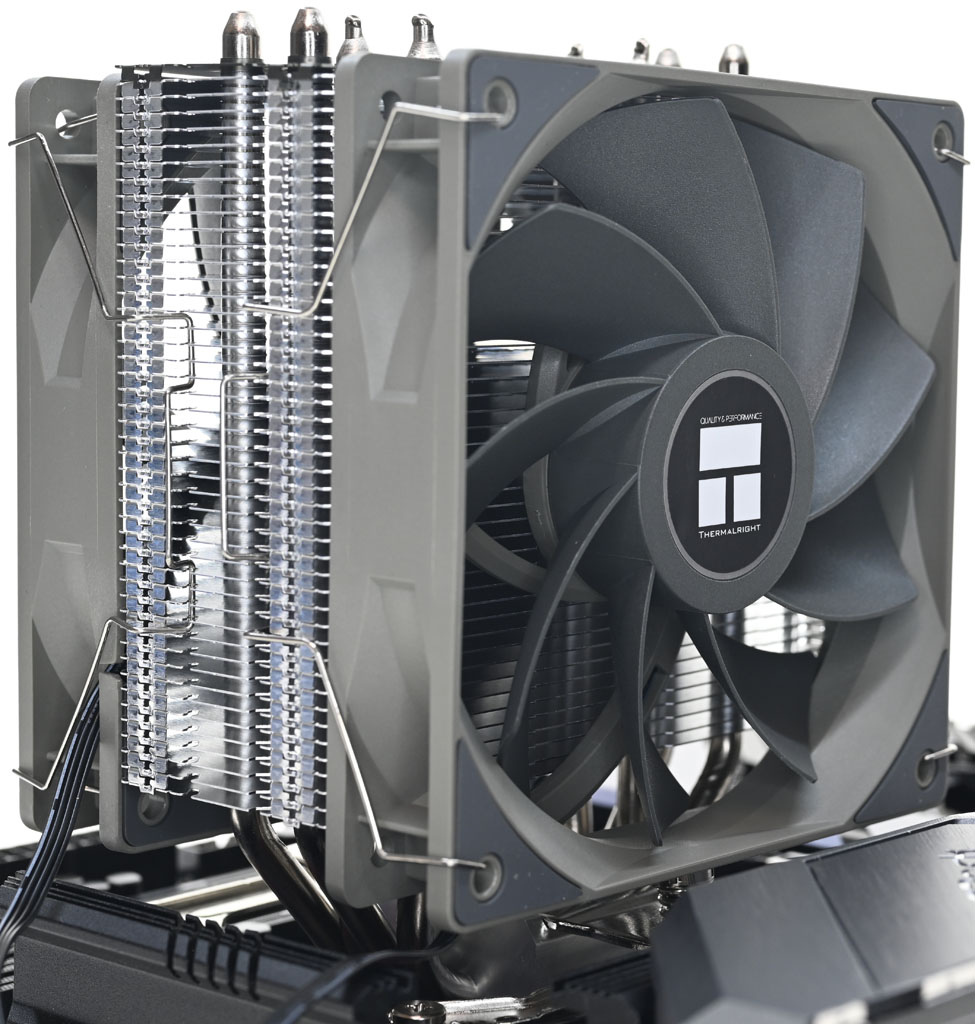

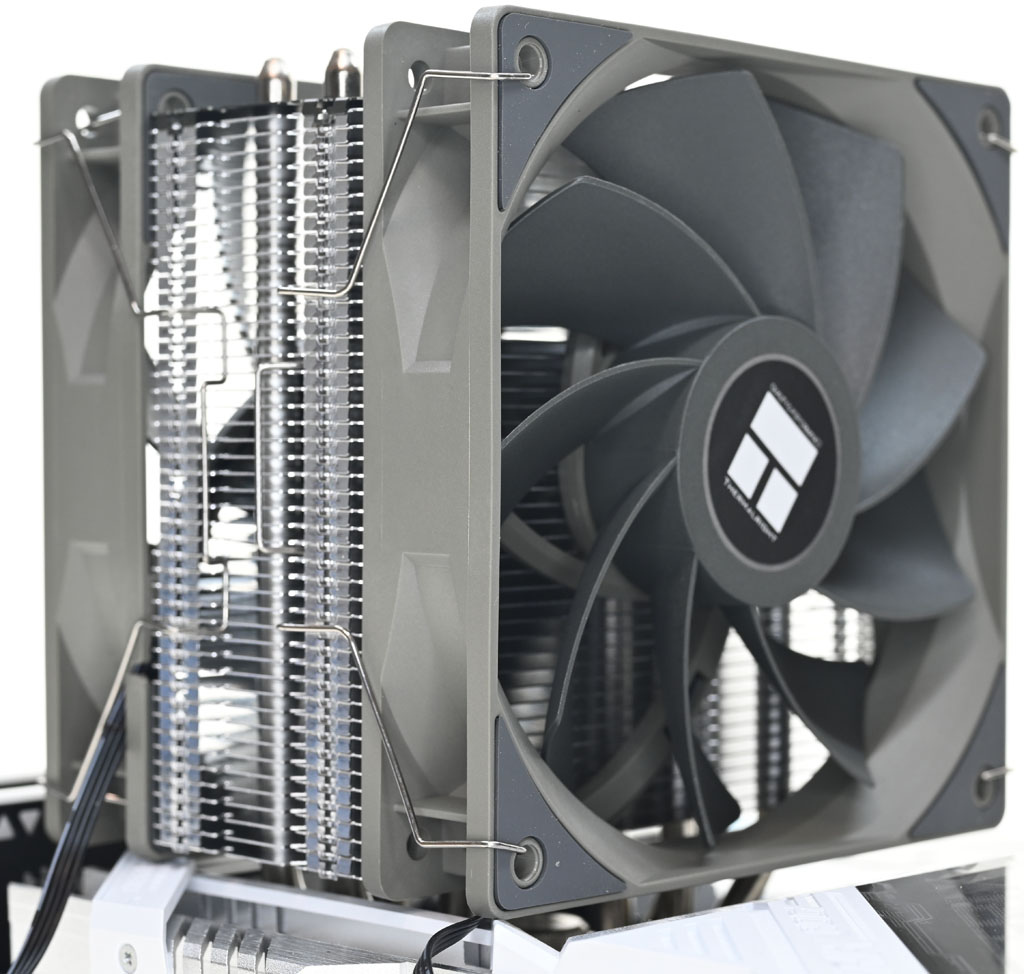

▼使用風扇固定線扣將TL-C12R V2風扇安裝在散熱器後方

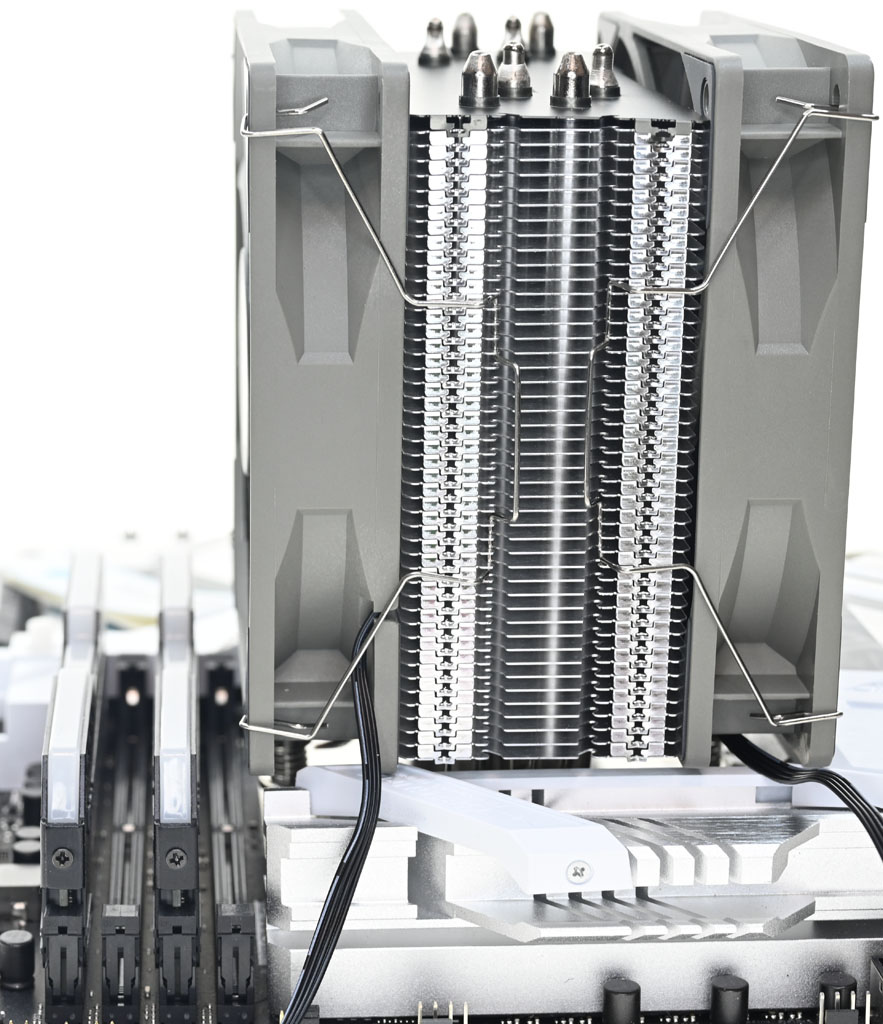

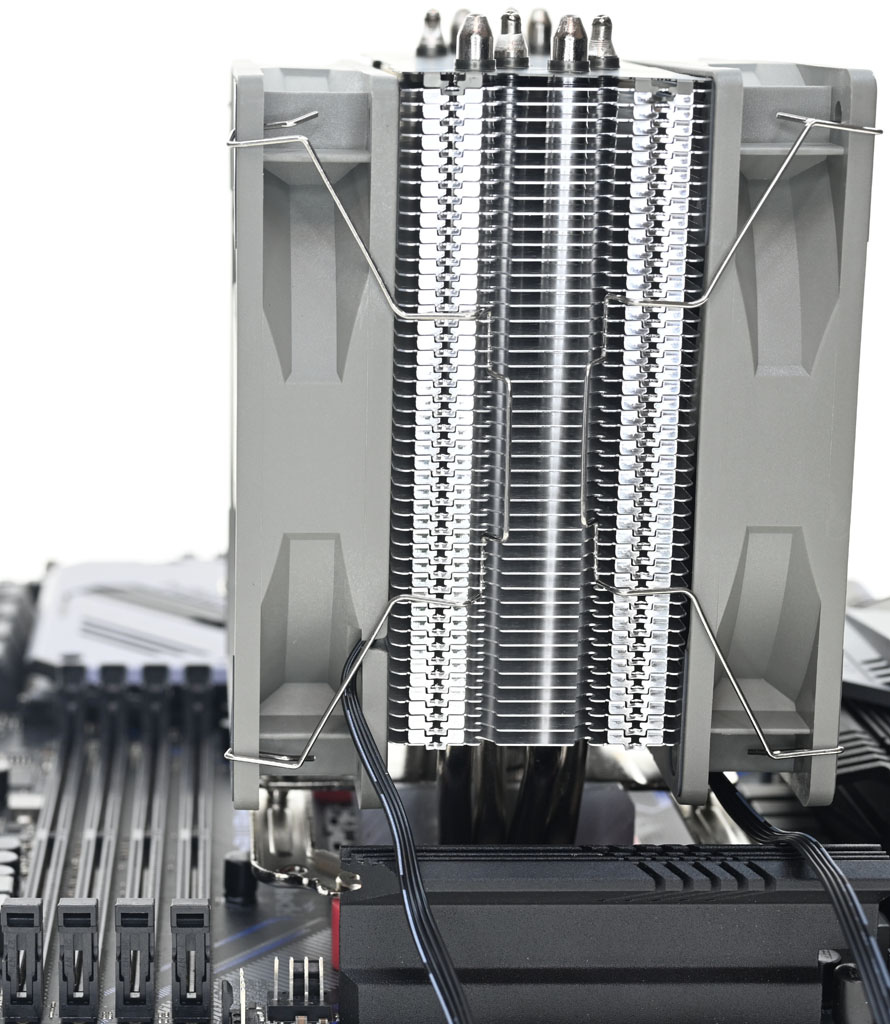

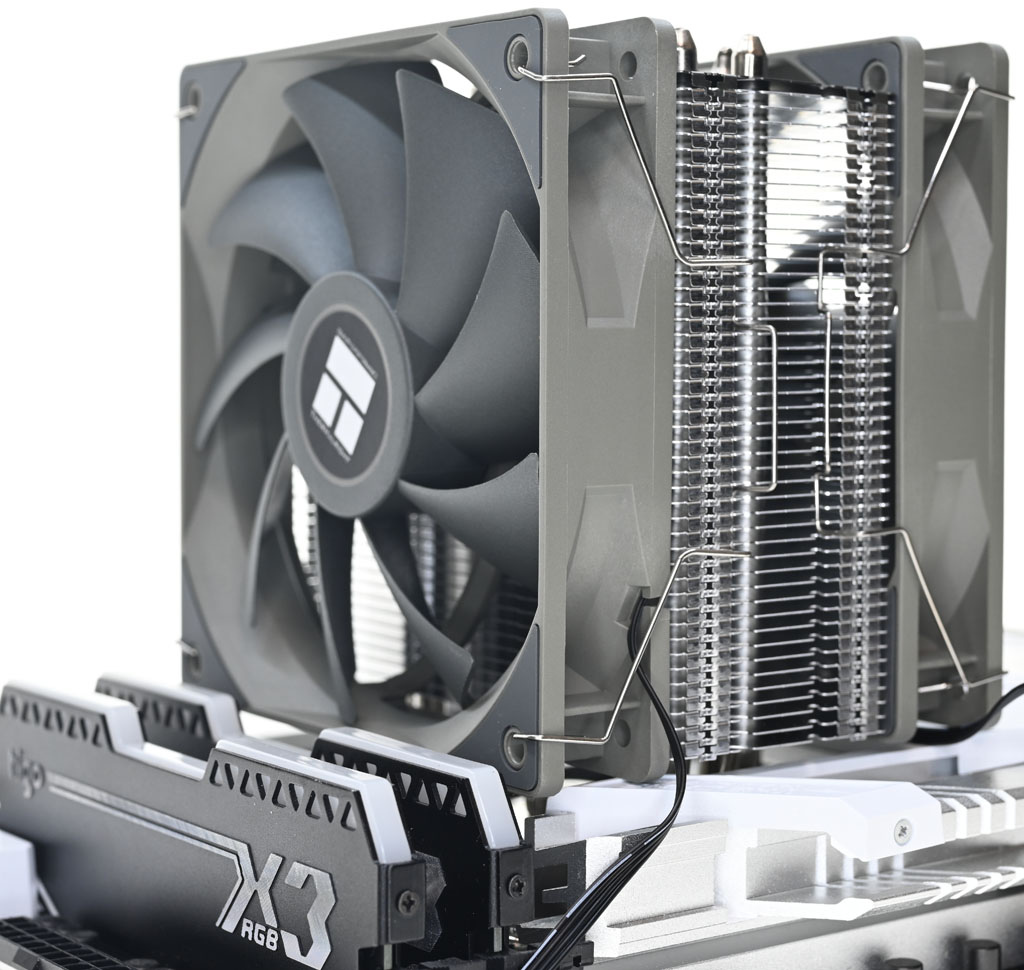

▼安裝於LGA1700平台時，前風扇/線扣與記憶體插槽之間距離如下圖所示，風扇高度會受到VRM散熱片及主機板後方I/O護蓋高度影響
▼安裝於Intel LGA1200/115x平台時，將Intel背板調整成適用LGA1200/115x平台配置
▼安裝於LGA1200/115x平台時，把Intel背板固定鎖點對準主機板背面散熱器孔位放入，背板缺口及開口處需對準處理器扣具底板3個紅色箭頭螺絲鎖點位置

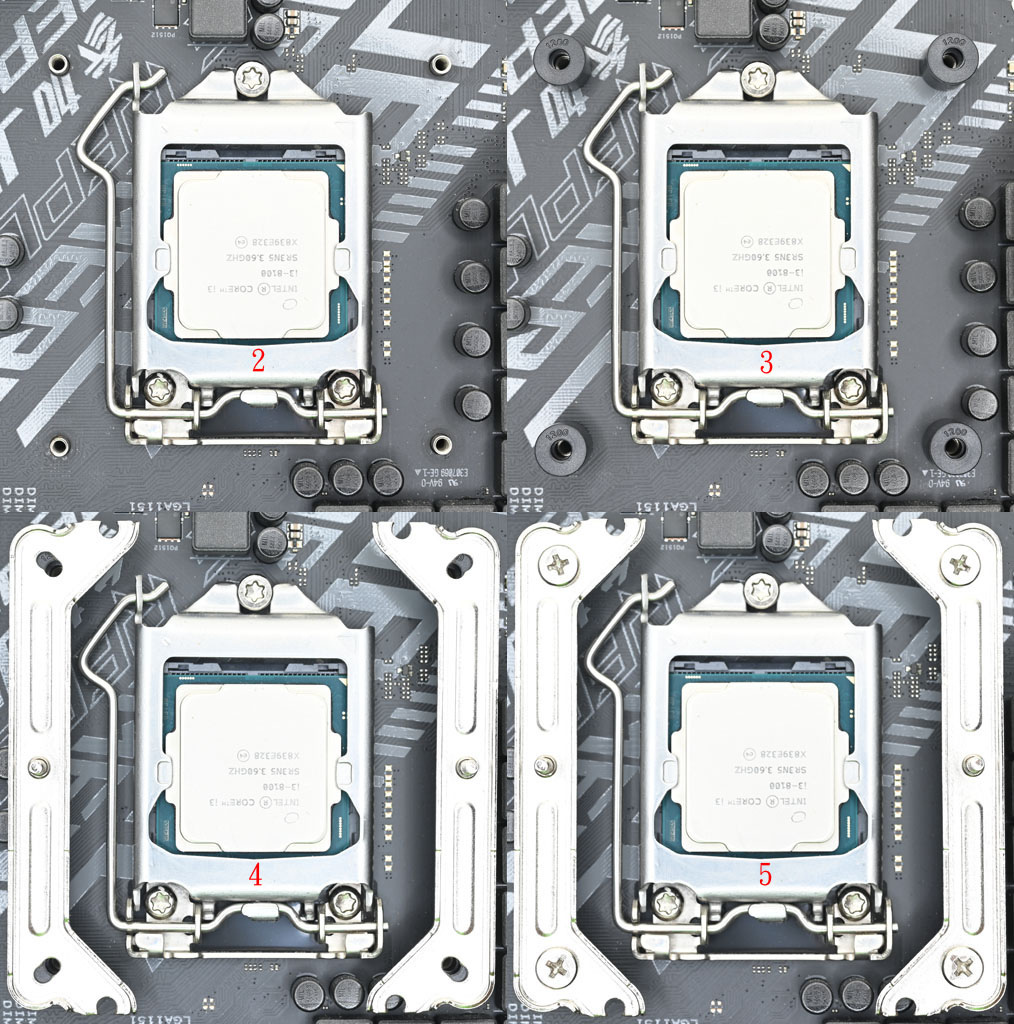

▼背板正確安裝後，主機板正面散熱器孔位會露出4支高度相同的固定鎖點(2)，將4個LGA1200/115x黑色套管套上固定鎖點(3)，放上托架(4)，用4個Intel托架固定螺絲鎖緊(5)
▼正式安裝前先試裝，確認散熱器熱導管不會與主機板VRM散熱片發生干涉，確認完成後取下散熱器，處理器表面清潔後塗上散熱膏，撕除散熱器底座處理器接觸面的保護貼，將壓板兩端彈簧螺帽對準托架上的螺柱，用螺絲起子採輪流方式將2個彈簧螺帽鎖到底，不可一次將單邊螺帽直接鎖到底
▼使用風扇固定線扣將TL-C12 V2風扇安裝在散熱器前方
▼使用風扇固定線扣將TL-C12R V2風扇安裝在散熱器後方
▼安裝於LGA1200/115x平台時，前風扇/線扣與記憶體插槽之間距離如下圖所示，風扇高度會受到VRM散熱片及主機板後方I/O護蓋高度影響
▼安裝於AMD AM5/AM4平台前，先將主機板原裝散熱器托架拆除，只保留原裝散熱器背板(1)，將4個AM4/AM5紅色套管套進原裝散熱器背板鎖點(2)

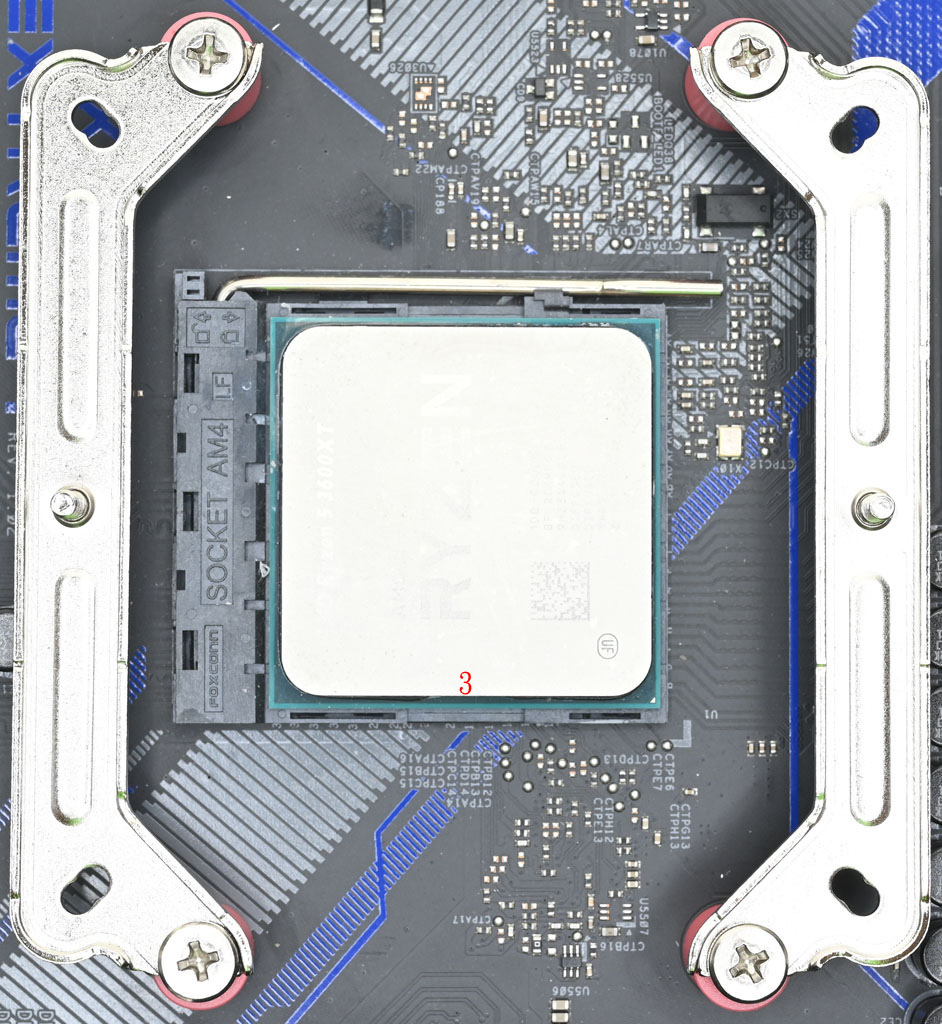

▼放上托架並且用4個AMD托架固定螺絲鎖緊(3)
▼正式安裝前先試裝，確認散熱器熱導管不會與主機板VRM散熱片發生干涉，確認完成後取下散熱器，處理器表面清潔後塗上散熱膏，撕除散熱器底座處理器接觸面的保護貼，將壓板兩端彈簧螺帽對準托架上的螺柱，用螺絲起子採輪流方式將2個彈簧螺帽鎖到底，不可一次將單邊螺帽直接鎖到底
▼使用風扇固定線扣將TL-C12 V2風扇安裝在散熱器前方
▼使用風扇固定線扣將TL-C12R V2風扇安裝在散熱器後方
▼安裝於AMD AM5/AM4平台時，前風扇/線扣與記憶體插槽之間距離如下圖所示，風扇高度會受到VRM散熱片及主機板後方I/O護蓋高度影響

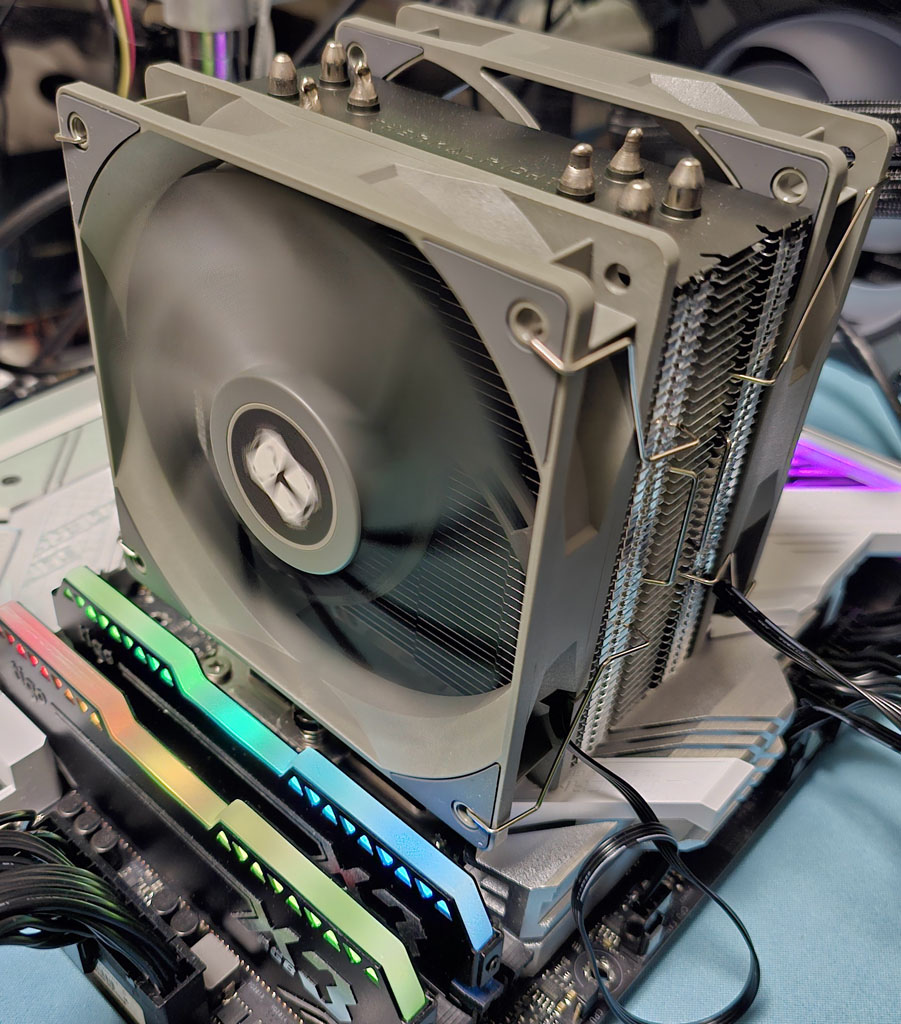

以下進行上機測試，LGA1700測試平台配置如下：
主機板：ASUS ROG STRIX Z690-A GAMING WIFI D4
處理器：INTEL CORE i7-12700K
處理器扣具：THERMALRIGHT LGA17XX-BCF改裝扣具
記憶體：tigo X3 DDR4-3600 8GB×2
作業系統碟：Seagate FireCuda 530 1TB散熱片版
電源供應器：EVGA G6 1000W
主機板UEFI設定均維持預設值
▼待機(左)及高負載(右)的CORE TEMP及AIDA64感測器畫面

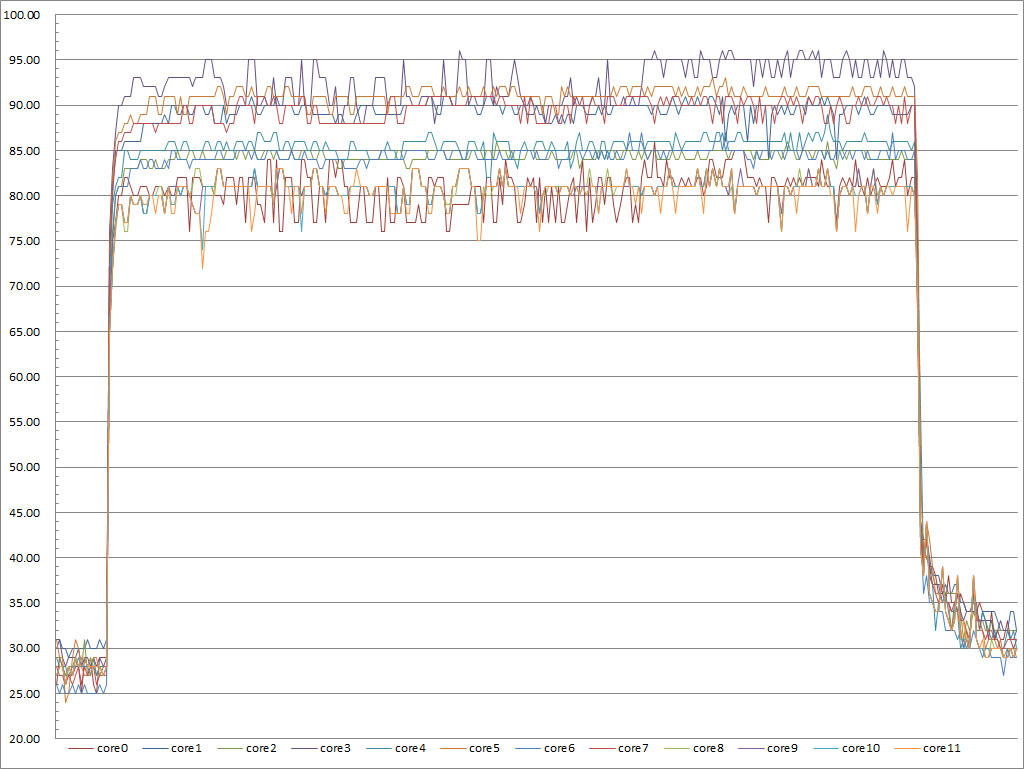

▼高負載30分鐘CORE TEMP溫度記錄圖
總結：
Thermalright索摩樂Assassin Spirit 120 V2 PLUS散熱器支援Intel LGA1700/1200/115x及AMD AM5/AM4平台。單塔散熱器高度僅154mm，4支直徑6mm無重力熱導管採直觸式設計，搭配45層鰭片，隨附1個S-FDB軸承TL-C12 V2風扇及1個S-FDB軸承TL-C12R V2反向風扇。隨附TF4高性能散熱膏，出示保固卡及購買發票可享有3年免費維修服務
報告完畢，謝謝收看
