特色：
●雙艙設計，左艙可裝ATX/Micro ATX/ITX背插式主機板及410mm顯示卡，右艙可裝電源供應器/儲存裝置並提供充足整線空間
●正面配置強化玻璃面板，左艙配置後抽式強化玻璃側板，兩者交界處採無支架設計，無斷層視野讓內部組件一覽無遺。正面邊框配置ARGB燈條，搭配內部發光風扇及其他發光零組件，塑造絢麗燈光效果
●底部/右側前方/頂部/後方提供最多10個風扇安裝空間，右側前方預裝3個P12R 120mm PWM反向發光風扇，底部預裝3個P12R 120mm PWM反向發光風扇，後方預裝1個P12 120mm PWM發光風扇
●底部及頂部可裝360mm一體式水冷散熱排，右側前方可裝280mm一體式水冷散熱排，後方可裝120mm一體式水冷散熱排
●正面強化玻璃面板、左艙強化玻璃側板、右艙側板均可免工具拆裝
●頂部及底部配置磁吸式過濾網
●前置USB埠提供2個USB3.2 Type-A及1個USB3.2 Type-C
●燈光風扇控制板提供8個3pin ARGB插針及8個風扇4pin插針，可連接按鈕切換內建預設燈效，也能與支援ARGB主機板連動控制。風扇轉速可由主機板PWM信號連動控制，並回傳紅色風扇插針的轉速
●右艙可拆卸式固定架可裝1個3.5吋裝置及2個2.5吋裝置
規格：
本體尺寸：469×285×400mm
可安裝主機板種類：ATX、Micro ATX、ITX，支援背插式主機板
前置I/O埠：2個USB3.2 Type-A、1個USB3.2 Type-C、耳機3.5mm插孔、麥克風3.5mm插孔
3.5吋裝置安裝空間：1個
2.5吋裝置安裝空間：2個
標準擴充槽：7個
右側前方風扇安裝空間：3個120mm或2個140mm(預裝3個P12R 120mm PWM反向發光風扇)
頂部風扇安裝空間：3個120mm或2個140mm
底部風扇安裝空間：3個120mm(預裝3個P12R 120mm PWM反向發光風扇)
後方風扇安裝空間：1個120mm(預裝1個P12 120mm PWM發光風扇)
過濾網：頂部磁吸式過濾網、底部磁吸式過濾網
可安裝CPU散熱器高度：最大160mm
可安裝顯示卡長度：最大410mm
可安裝電源長度：最大240mm(包含外露接頭線組)
整線空間：95mm
右側前方可安裝水冷排尺寸：最大280mm
頂部可安裝水冷排尺寸：最大360mm
底部可安裝水冷排尺寸：最大360mm
後方可安裝水冷排尺寸：最大120mm
▼此面外箱有顏色標示、Constellation產品系列、外觀單線圖、產品名稱、商標

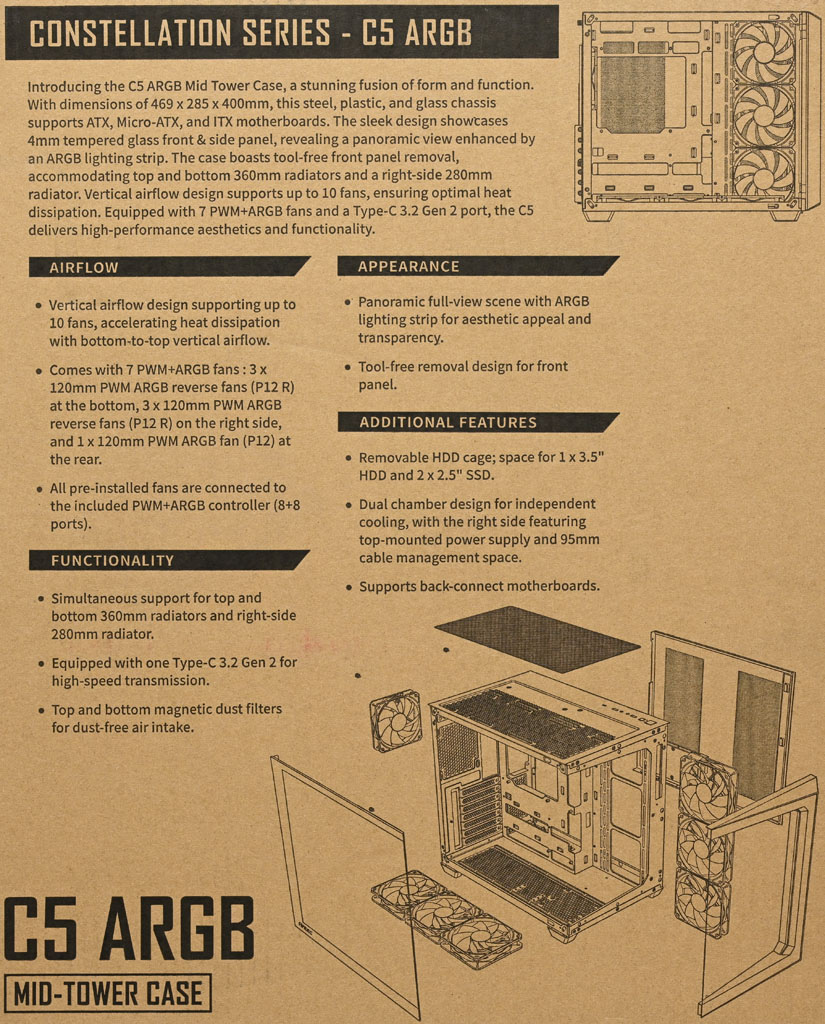

▼此面外箱有產品介紹、外觀單線圖、特色說明、產品名稱、分解爆炸圖
▼此面外箱有AQ2兩年保固標誌、聯絡資訊、原廠網址、提把開口、多國語言產品規格
▼此面外箱有商標、條碼、運輸標誌、認證標誌、產地(中國)、提把開口、多國語言產品規格
▼機殼正面配置強化玻璃面板，外框傾斜造型讓玻璃正面右側往前凸出

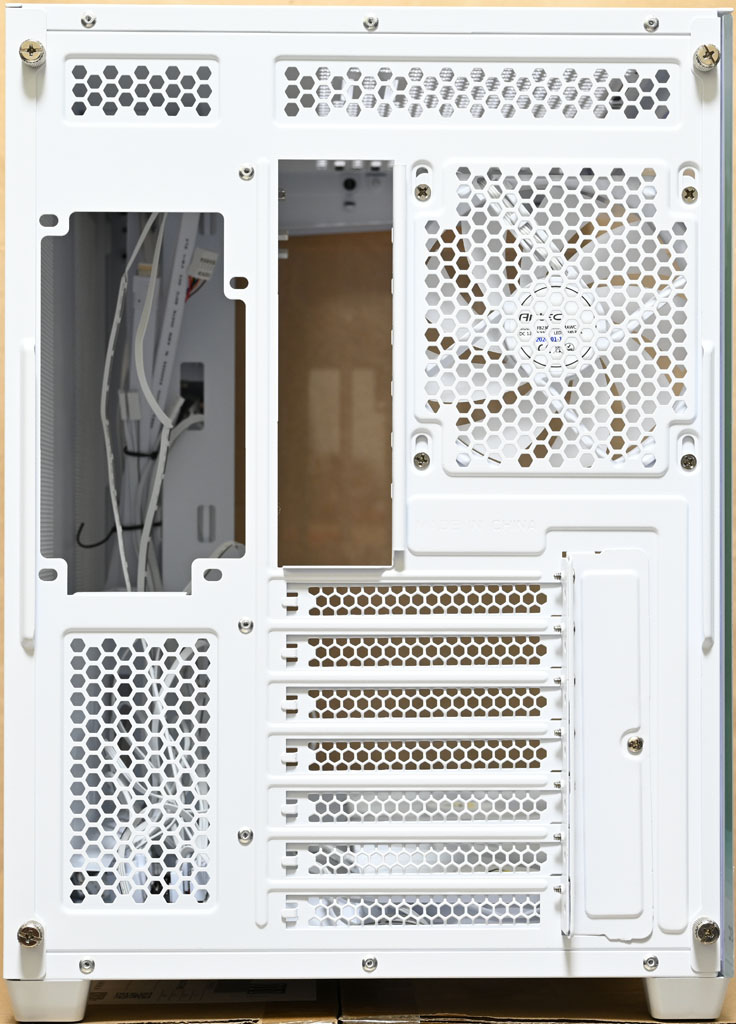

▼機殼後方，左艙上方通風口可裝1個120mm風扇，水冷排可裝到120mm，左艙下方提供7個標準擴充槽，均具備可重複拆裝的網狀通風擋板，電源供應器安裝位置在右艙上方，僅提供單一方向安裝螺絲孔，右艙下方有網狀通風口
▼機殼上方視角可看到正面右側往前凸出的程度，左艙頂部通風口配置磁吸式過濾網，長條形固定孔可裝3個120mm或2個140mm風扇，水冷排可裝360mm

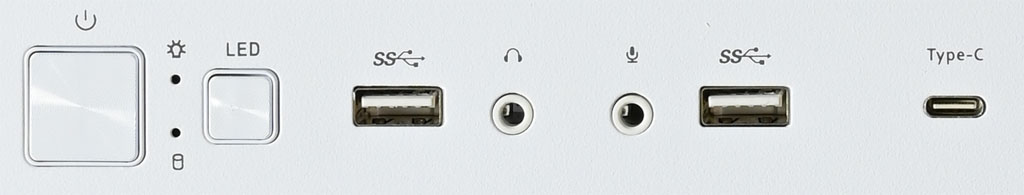

▼右艙頂部由前(圖左)至後(圖右)分別是電源按鈕、電源/硬碟指示燈、燈光(重置)按鈕、USB3.2 Type-A、耳機3.5mm插座、麥克風3.5mm插座、USB3.2 Type-A、USB3.2 Type-C
▼機殼底部腳座有防滑墊，通風口配置磁吸式過濾網

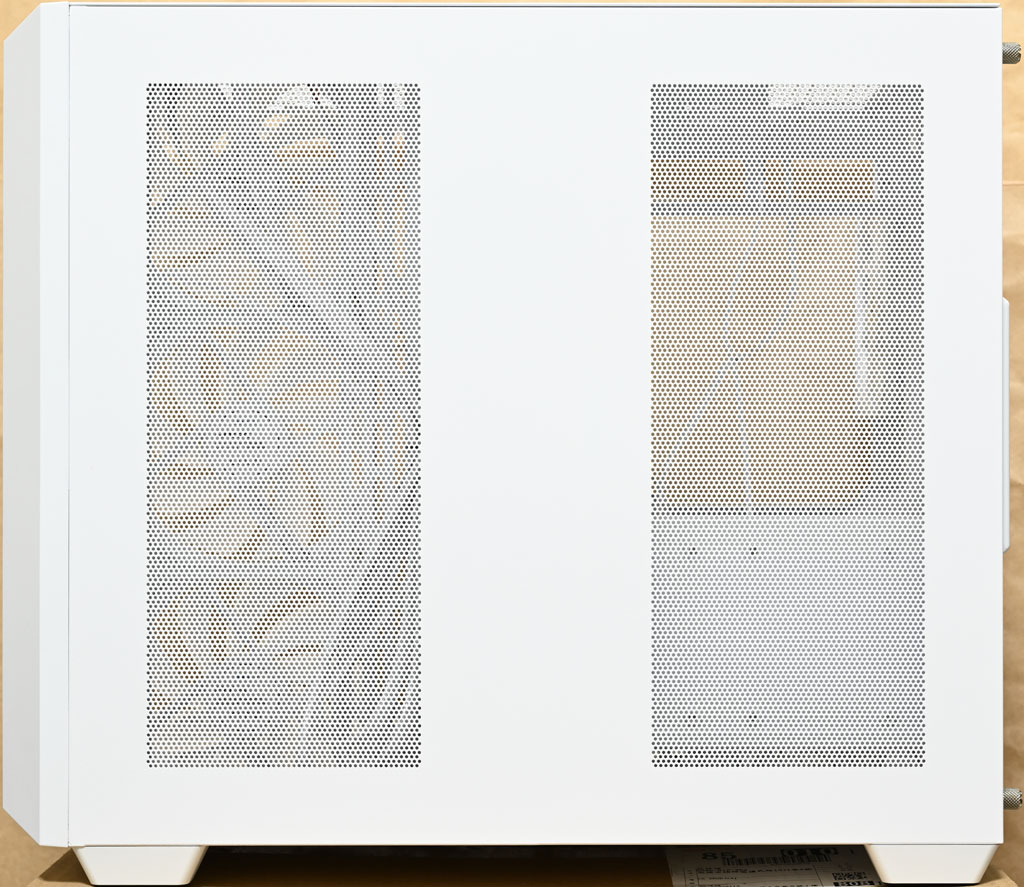

▼右艙側板有2個大面積長方形通風網孔，鬆開後方手轉螺絲後，從凸出把手施力往後移動即可取下

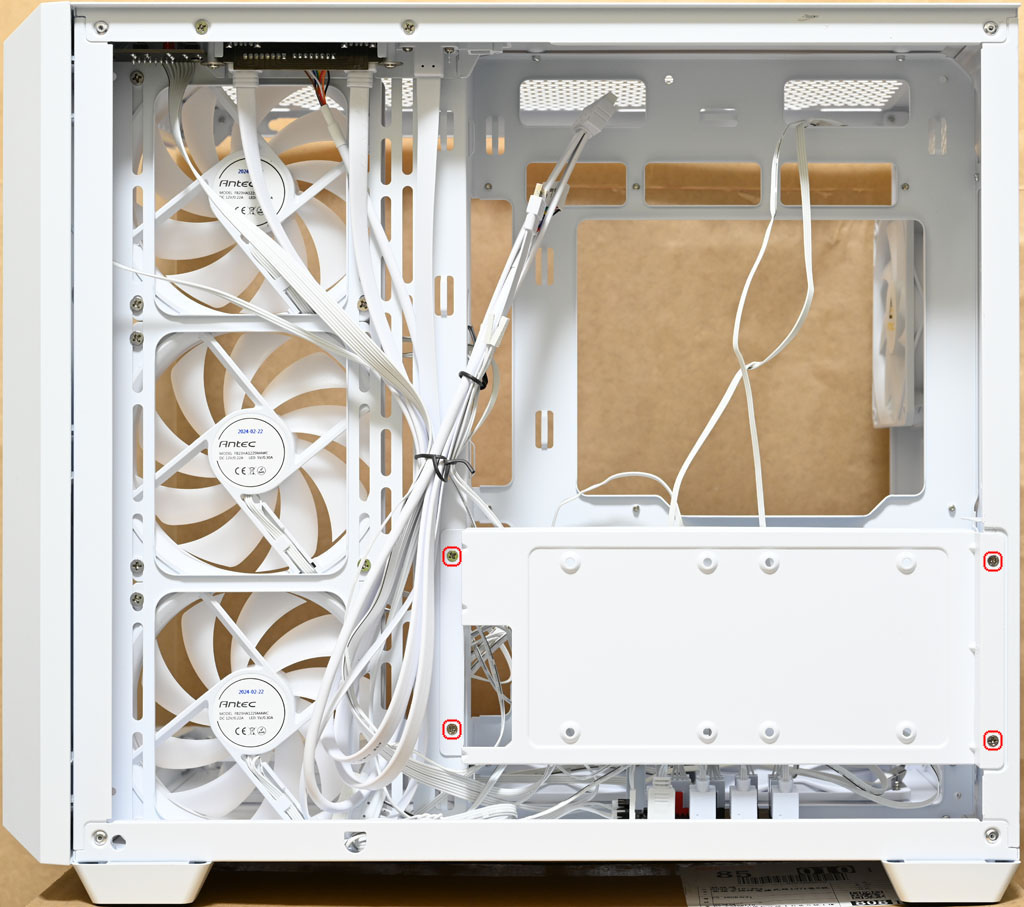

▼右艙內部圖，右艙可拆卸式固定架使用4個皿頭螺絲固定(紅色框)，拆卸螺絲後可取下

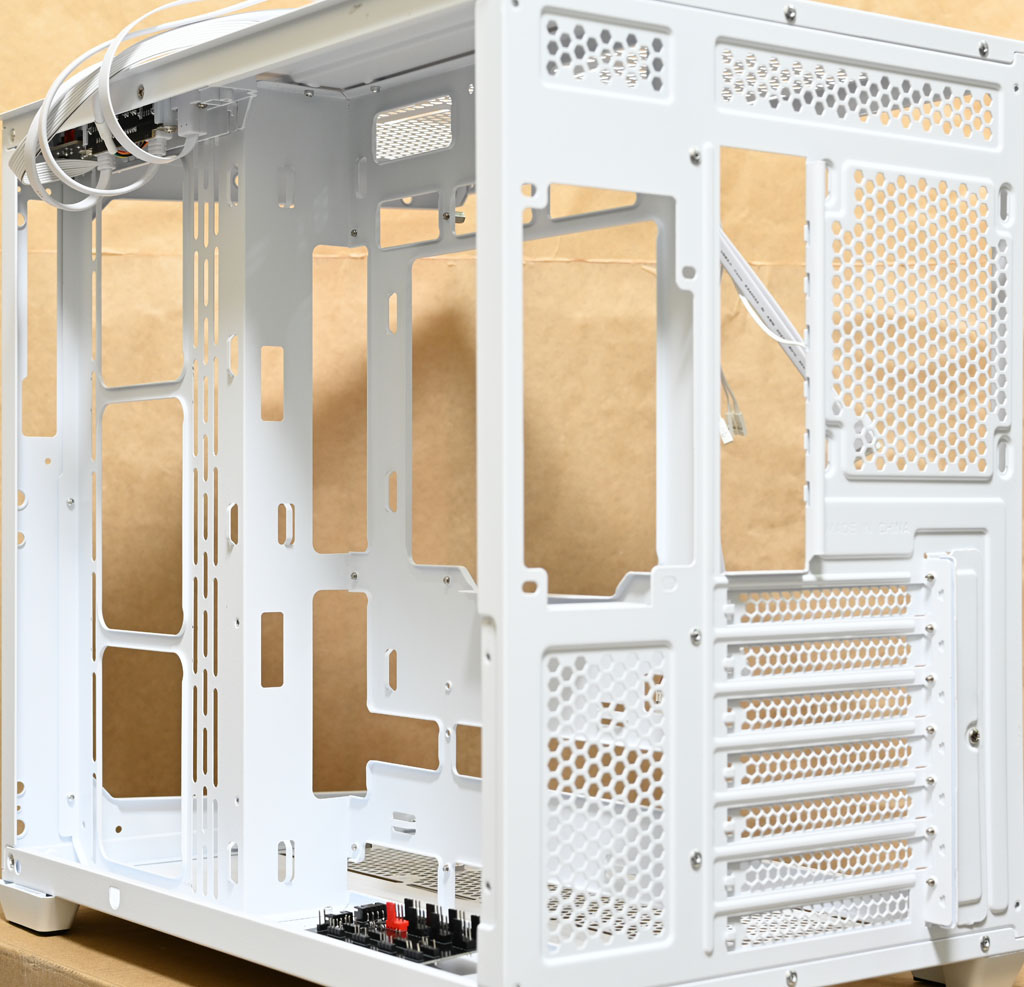

▼拆卸右艙可拆卸式固定架並將線組撥開後，可清楚看到右艙配置

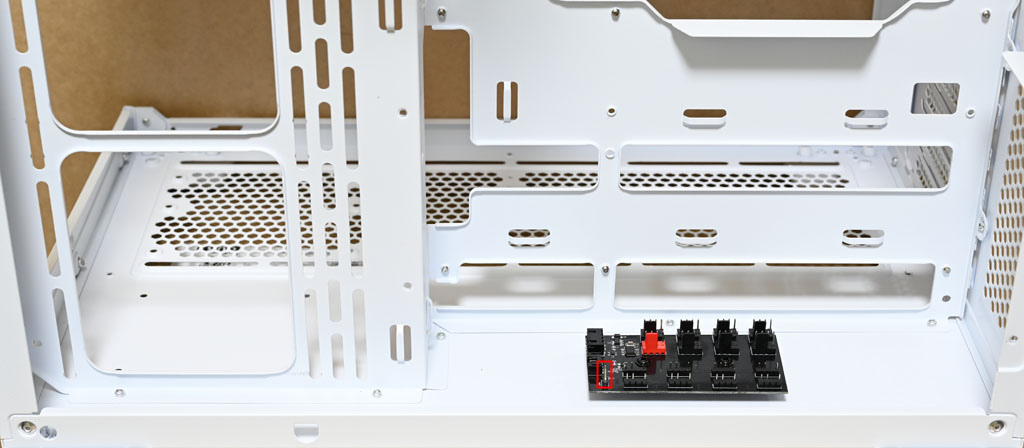

▼右艙底部的燈光風扇控制板，提供8個ARGB 3pin插針及8個風扇4pin插針，可連接機殼燈光(重置)按鈕至紅色方框處接點切換內建燈光模式，也可連接支援ARGB的主機板連動控制。8個風扇的轉速可透過PWM控制線輸入PWM信號進行同步控制，並將紅色風扇插針轉速經PWM控制線傳送出去

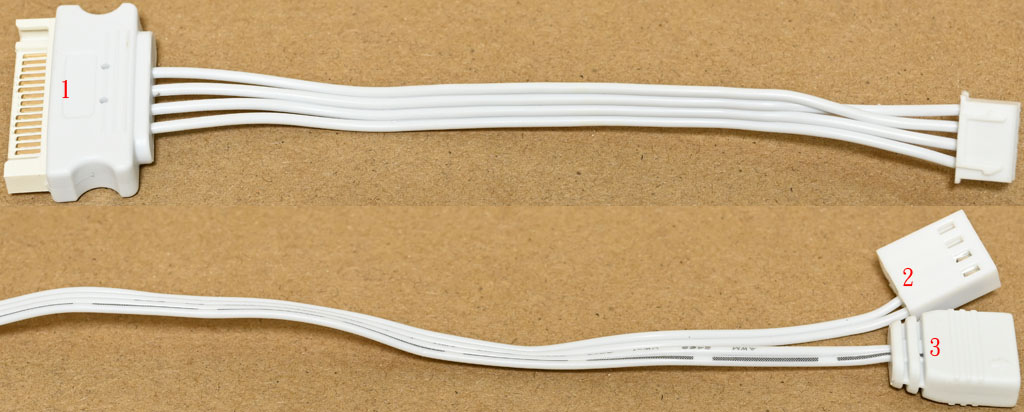

▼白色燈光風扇控制板線組，SATA電源輸入接頭(1)連接電源供應器，PWM信號同步/轉速回傳4pin接頭(2)與ARGB 3pin母頭(3)連接主機板

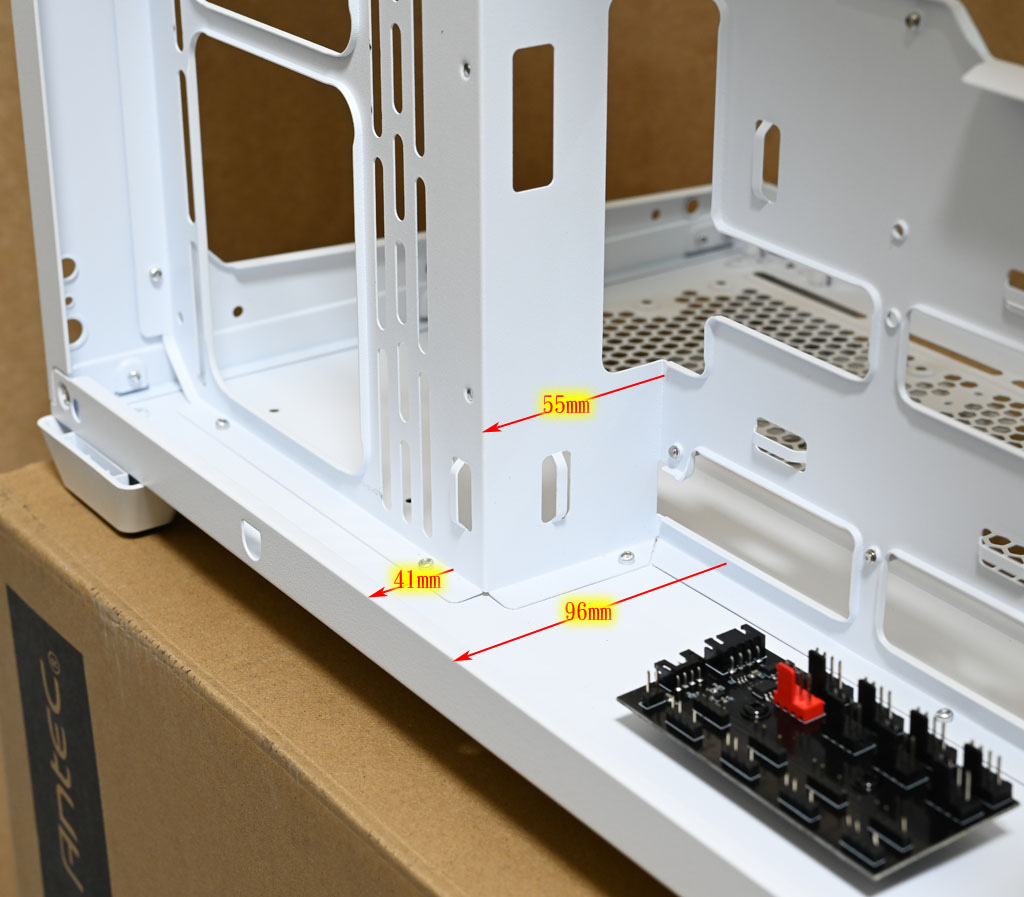

▼右側前方風扇架與主機板底板之間距離55mm，右側前方風扇架與右側板之間距離41mm，主機板底板與右側板之間距離96mm
▼右側前方風扇架與主機板底板之間有背插式主機板後方連接器開口、穿線開口及整線固定支架

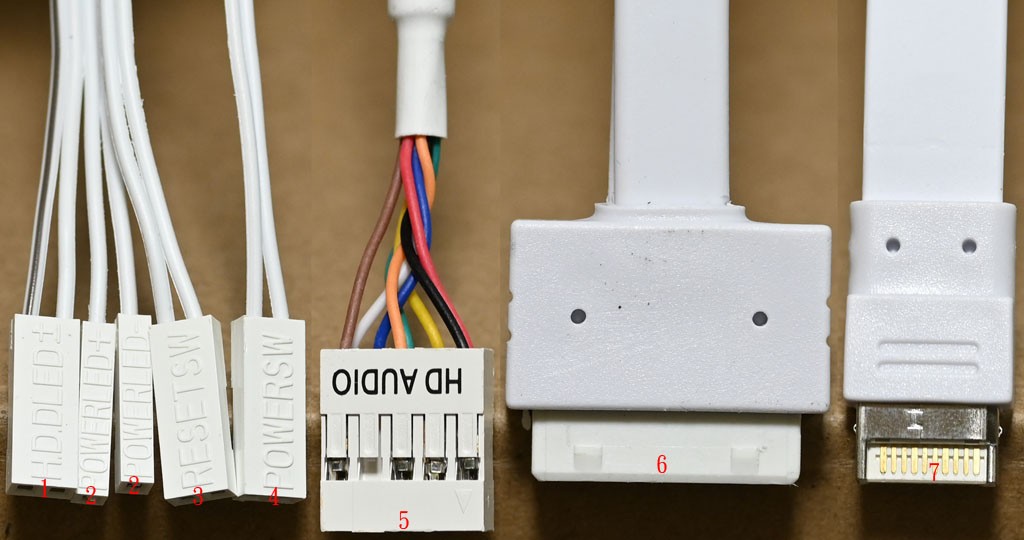

▼白色機殼連接線組，1為硬碟指示燈接頭，2為電源指示燈接頭，3為燈光(重置)按鈕接頭，4為電源按鈕接頭，5為耳機麥克風插座接頭，6為USB3.2 Type-A主機板接頭，7為USB3.2 Type-C主機板接頭

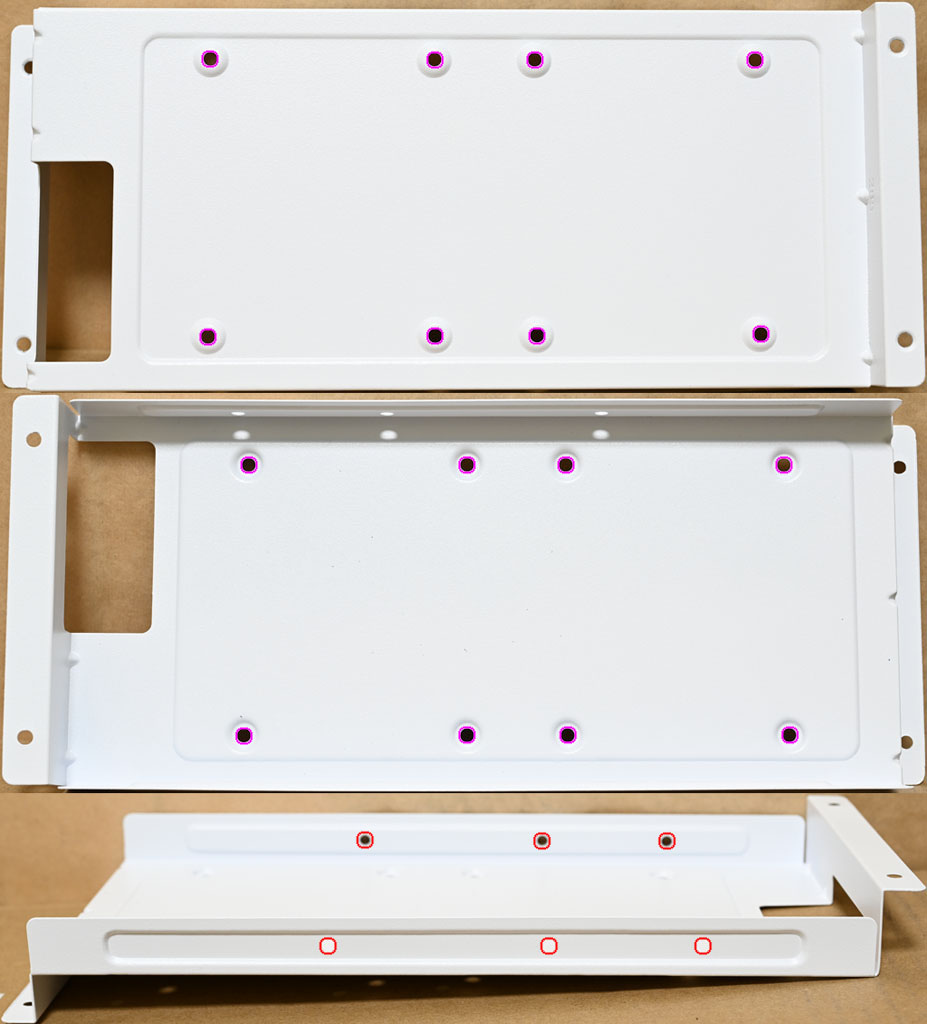

▼右艙可拆卸式固定架可安裝2個2.5吋裝置(紫色孔)及1個3.5吋裝置(兩側紅色孔)

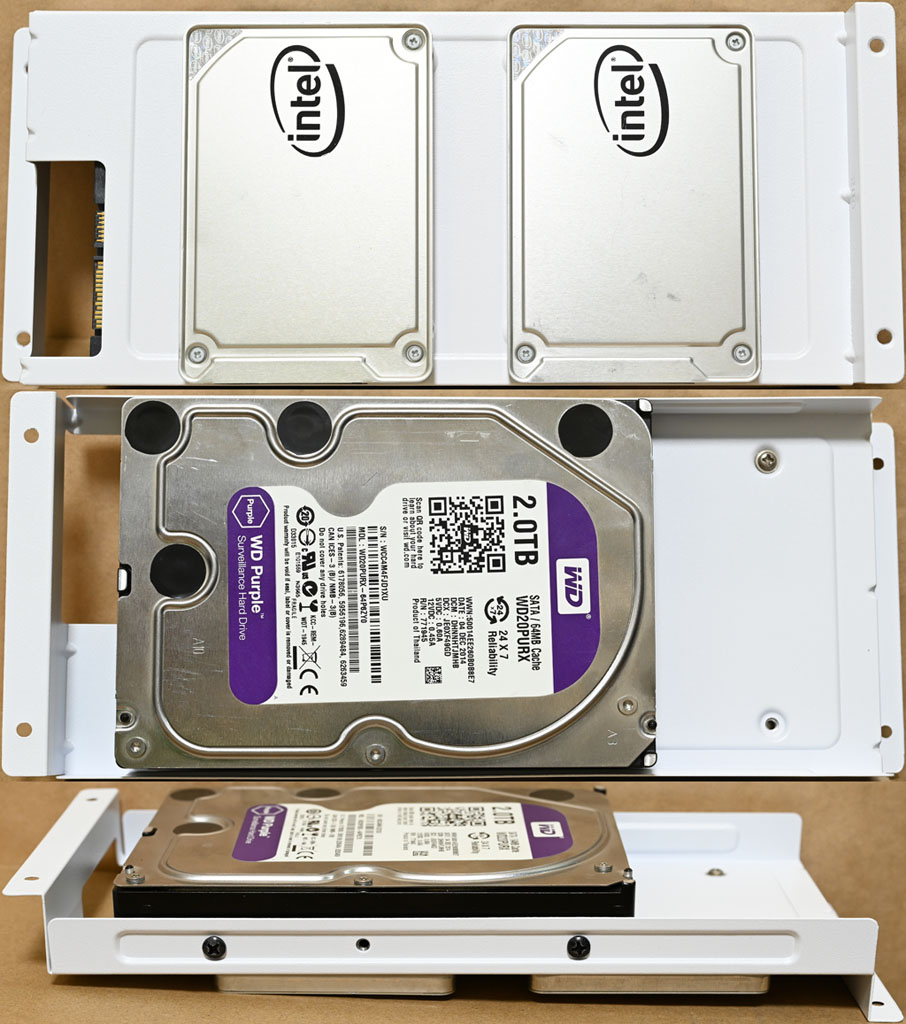

▼右艙可拆卸式固定架安裝2個2.5吋裝置及1個3.5吋裝置示意圖

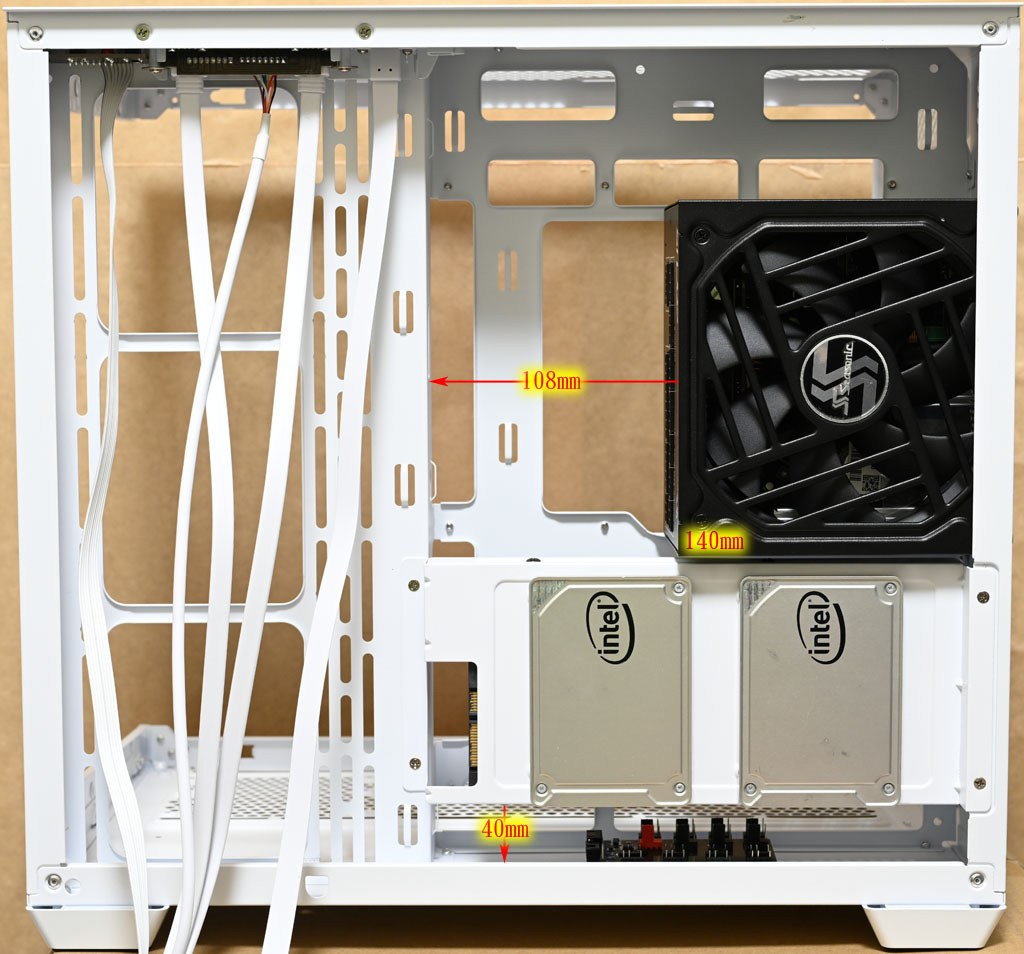

▼右艙安裝長度140mm的電源供應器時，電源供應器與右側前方風扇架邊緣距離108mm，右艙可拆卸式固定架與右艙底部距離40mm
▼左艙配置後抽式無打孔強化玻璃側板，側板左下角有商標，鬆開後方手轉螺絲後，從凸出把手施力往後移動即可取下

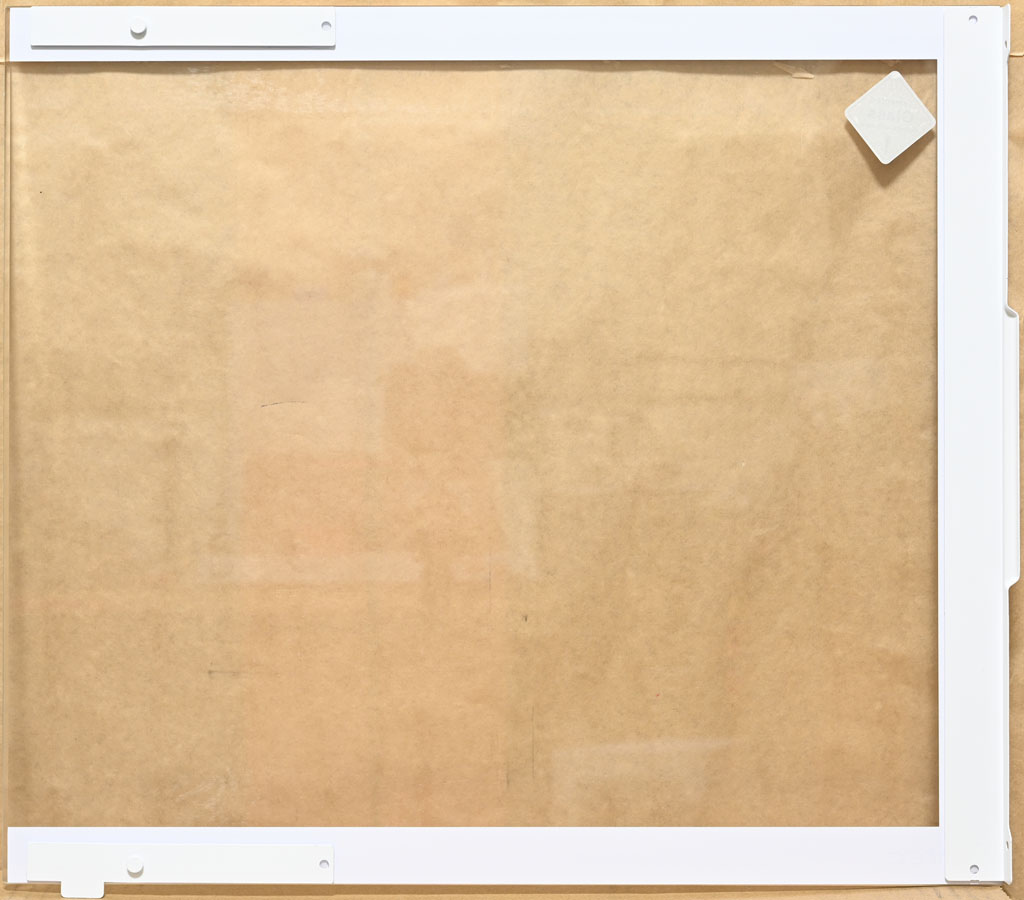

▼左艙強化玻璃側板背面，右側長金屬條有把手及手轉螺絲固定孔，左上短金屬條有圓形滑動卡榫，左下短金屬條有圓形滑動卡榫及插入支架

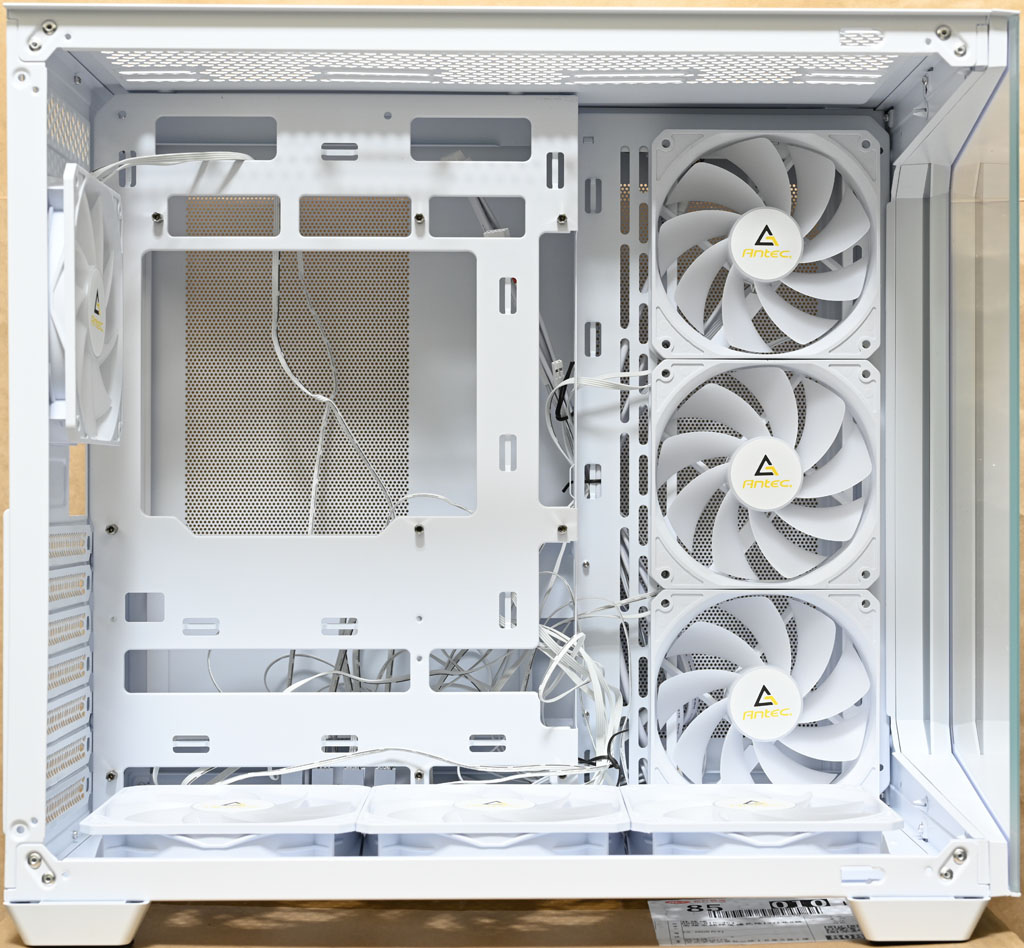

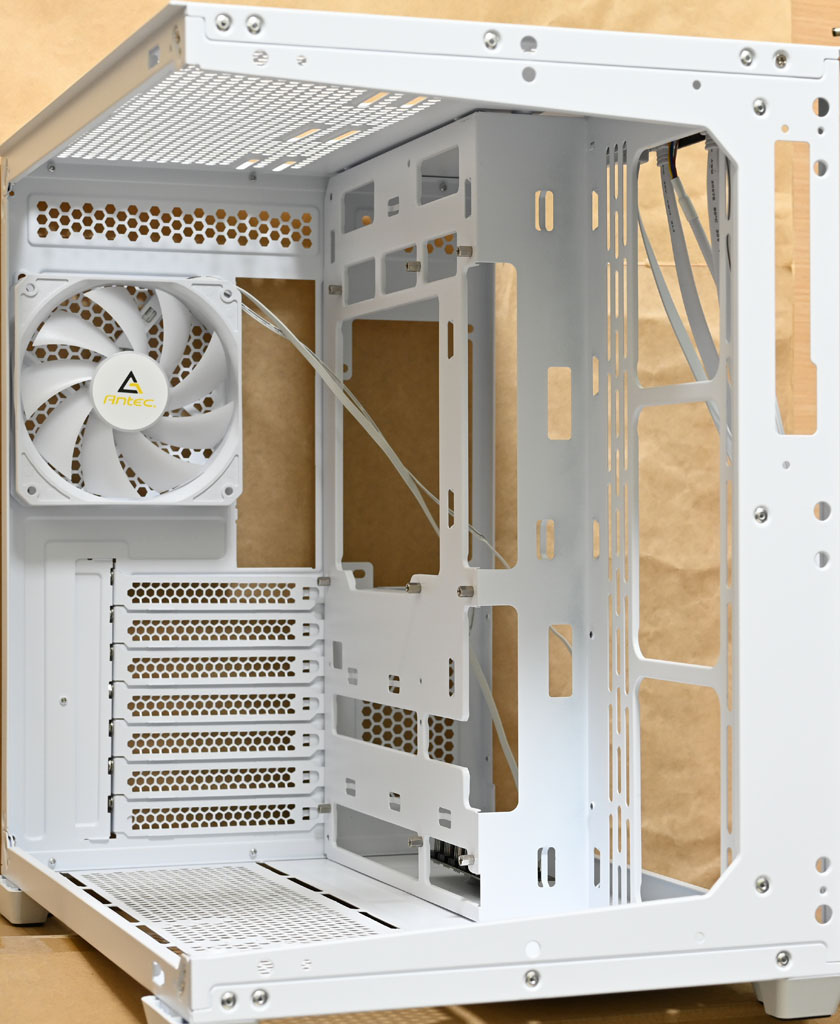

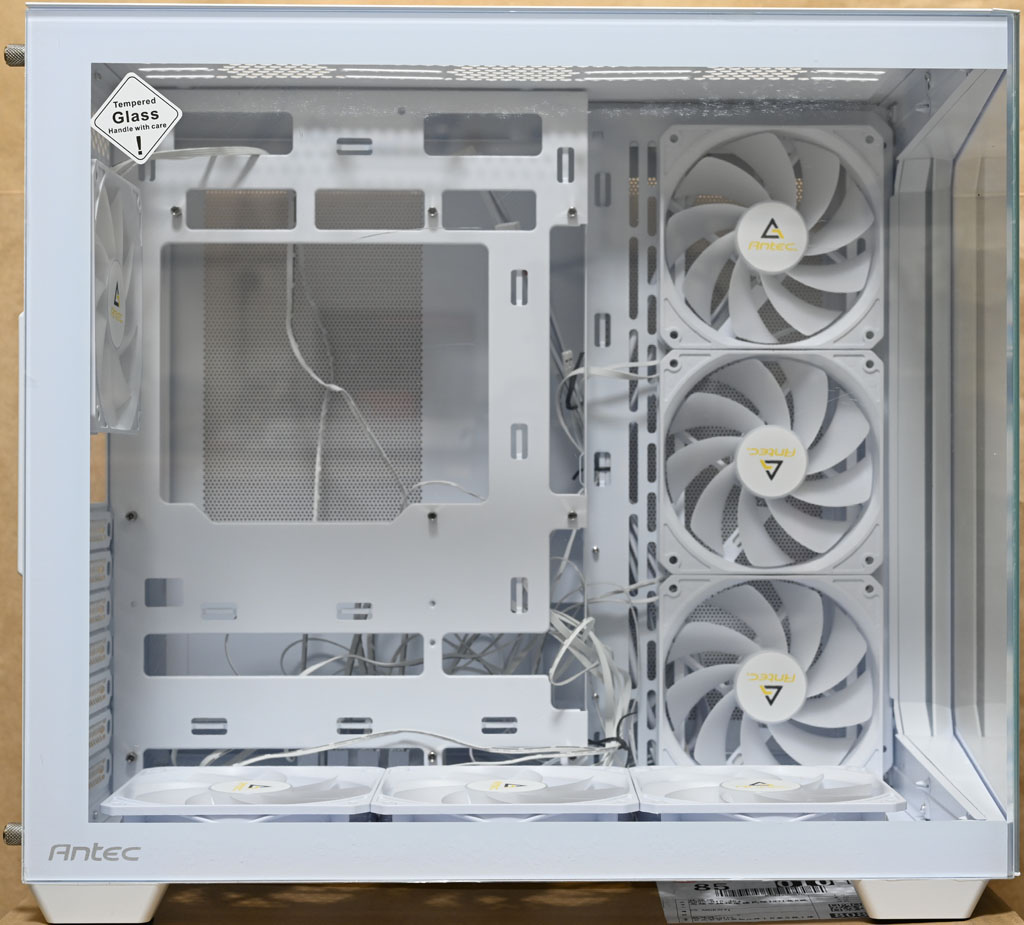

▼左艙配置圖，底板配置多個背插式主機板後方連接器的大面積開口及穿線開口，開口附近有整線固定支架。右側前方風扇架長條形固定孔可裝3個120mm風扇，水冷排可裝280mm，預裝3個P12R 120mm PWM反向發光風扇

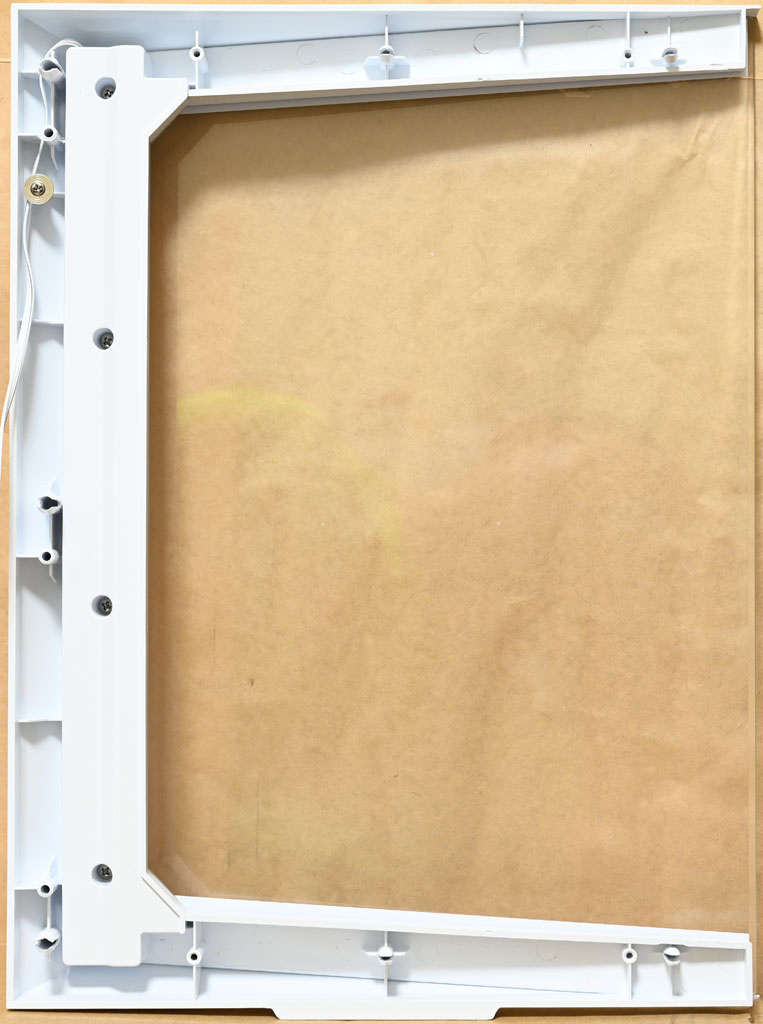

▼正面強化玻璃面板背面，白色外框邊緣設置ARGB LED發光條，1條ARGB 3pin接頭線路接至機殼右艙底部的燈光風扇控制板

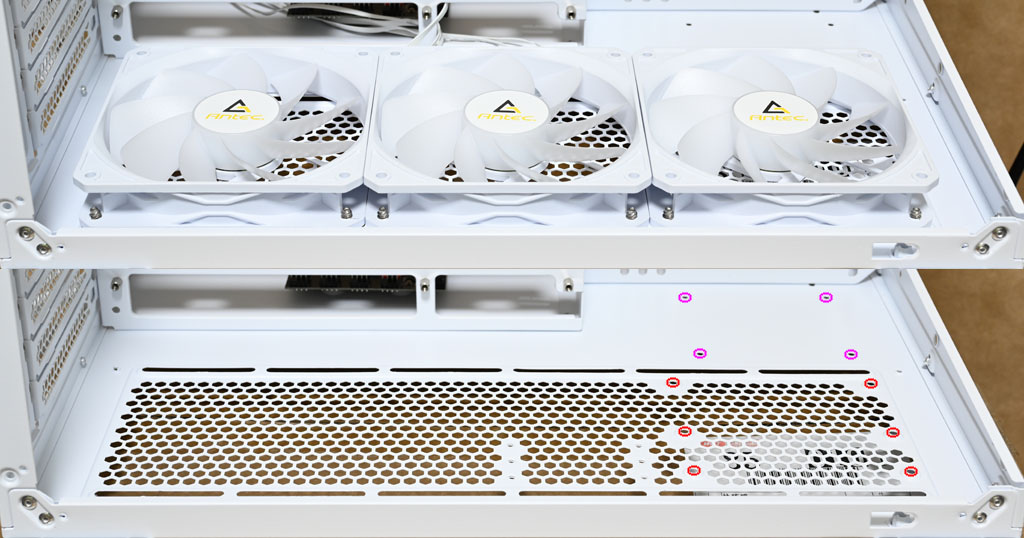

▼左艙底部通風口長條形固定孔可裝3個120mm風扇，水冷排可裝360mm，預裝3個P12R 120mm PWM反向發光風扇，左艙底部預留1個2.5吋裝置(紫色孔)及1個3.5吋裝置(紅色孔)的安裝位置

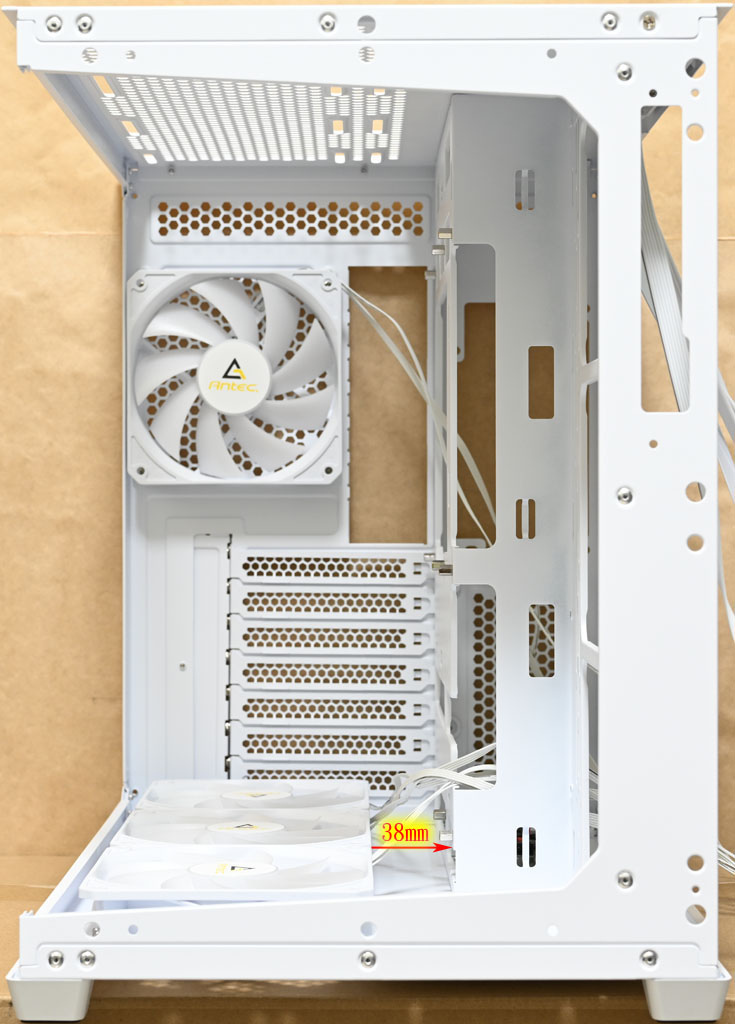

▼底部風扇與主機板底板距離38mm

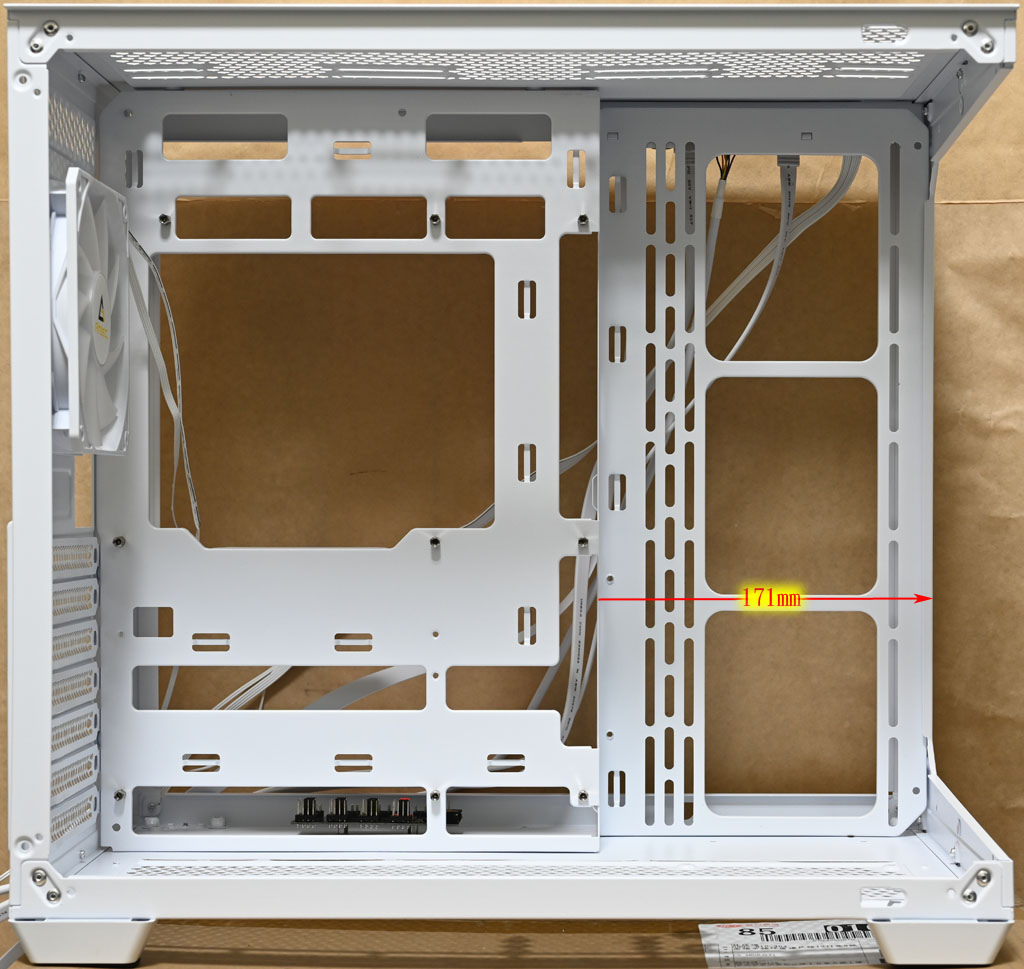

▼右側前方風扇架寬度171mm

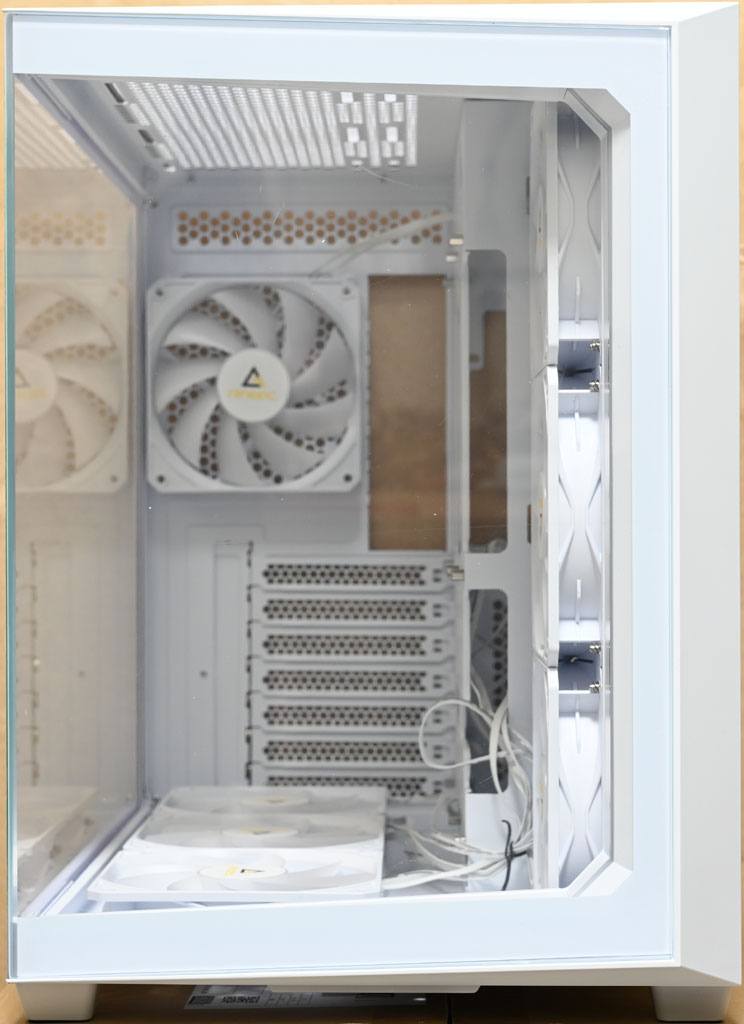

▼左艙後方預裝1個P12 120mm PWM發光風扇

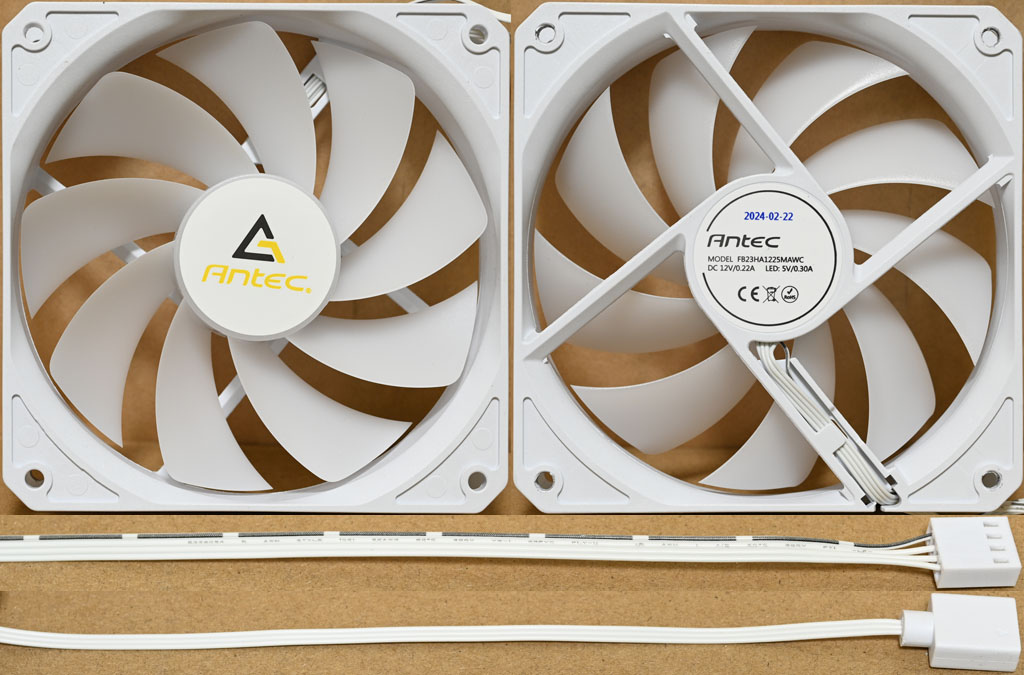

▼P12R 120mm PWM反向發光風扇，型號FB23HA1225MAWC，白色9葉片反向扇葉有商標貼紙，軸心內有發光LED，支架側白色外框中心處貼紙有製造日期、商標、型號、風扇電壓/電流、LED電壓/電流、認證標誌。風扇PWM 4pin及燈光ARGB 3pin的接頭與線路均為白色

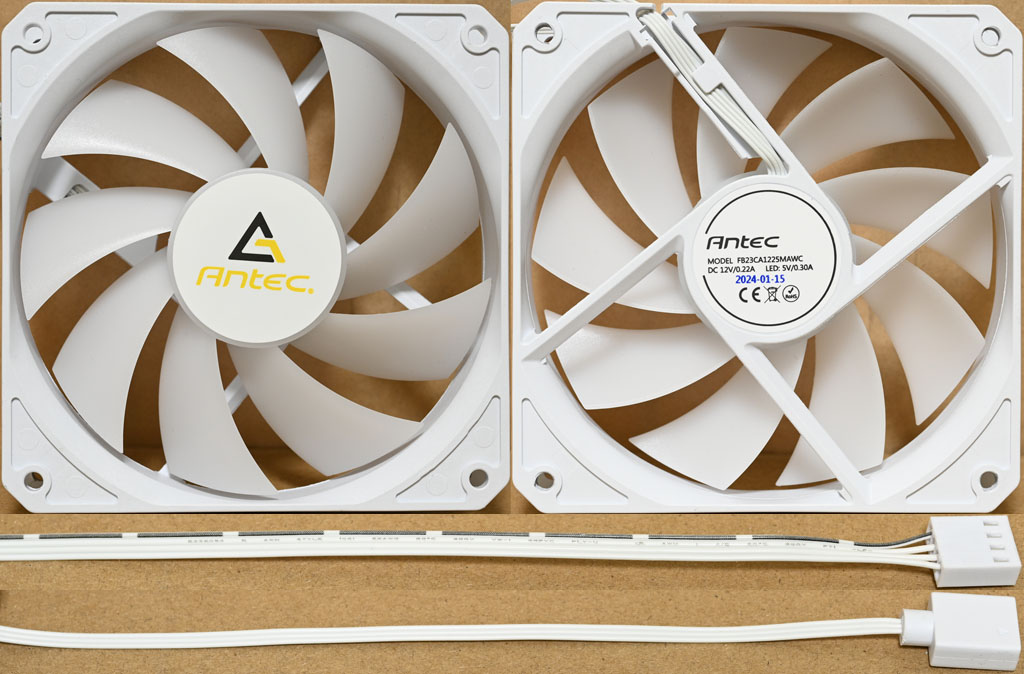

▼P12 120mm PWM發光風扇，型號FB23CA1225MAWC，白色9葉片扇葉有商標貼紙，軸心內有發光LED，支架側白色外框中心處貼紙有商標、型號、風扇電壓/電流、LED電壓/電流、製造日期、認證標誌。風扇PWM 4pin及燈光ARGB 3pin的接頭與線路均為白色

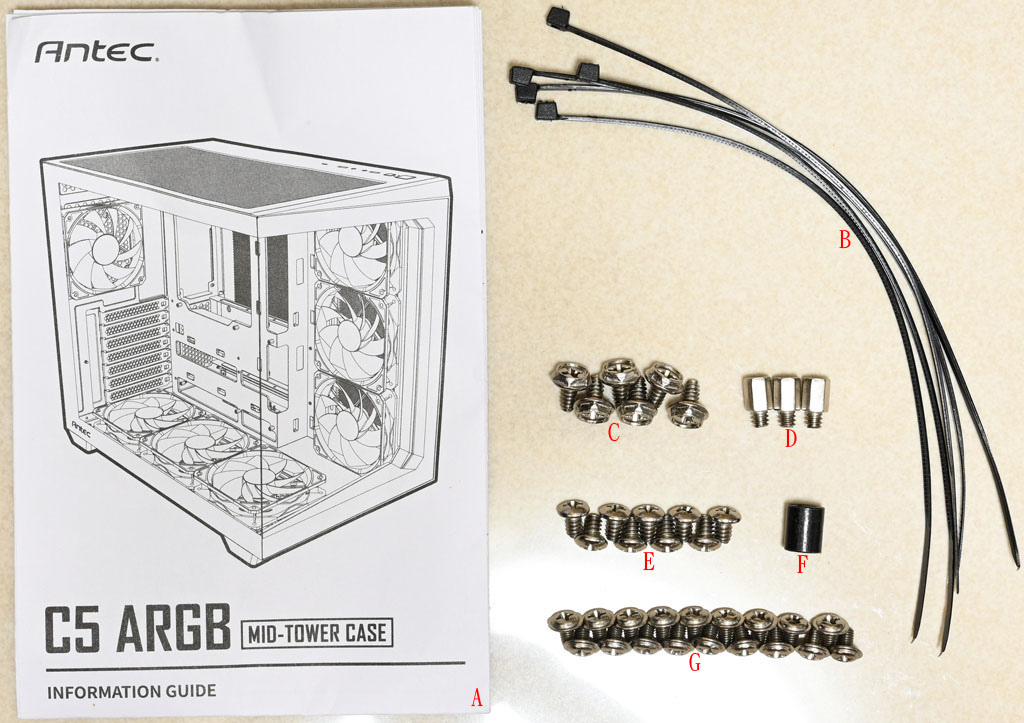

▼隨附配件有說明書(A)、塑膠束帶(B)、電源/顯示卡螺絲(C)、主機板銅柱(D)、3.5吋裝置螺絲(E)、銅柱套筒工具(F)、主機板/2.5吋裝置螺絲(G)

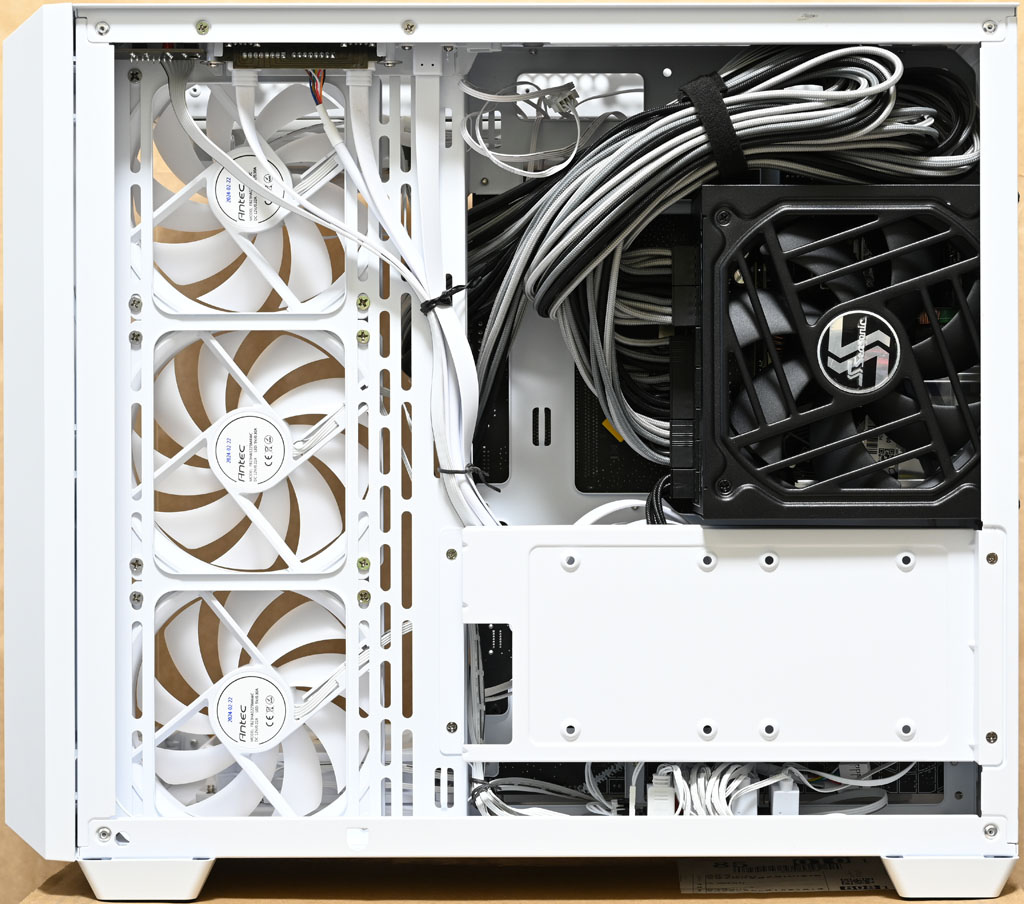

▼右艙安裝完成配置圖

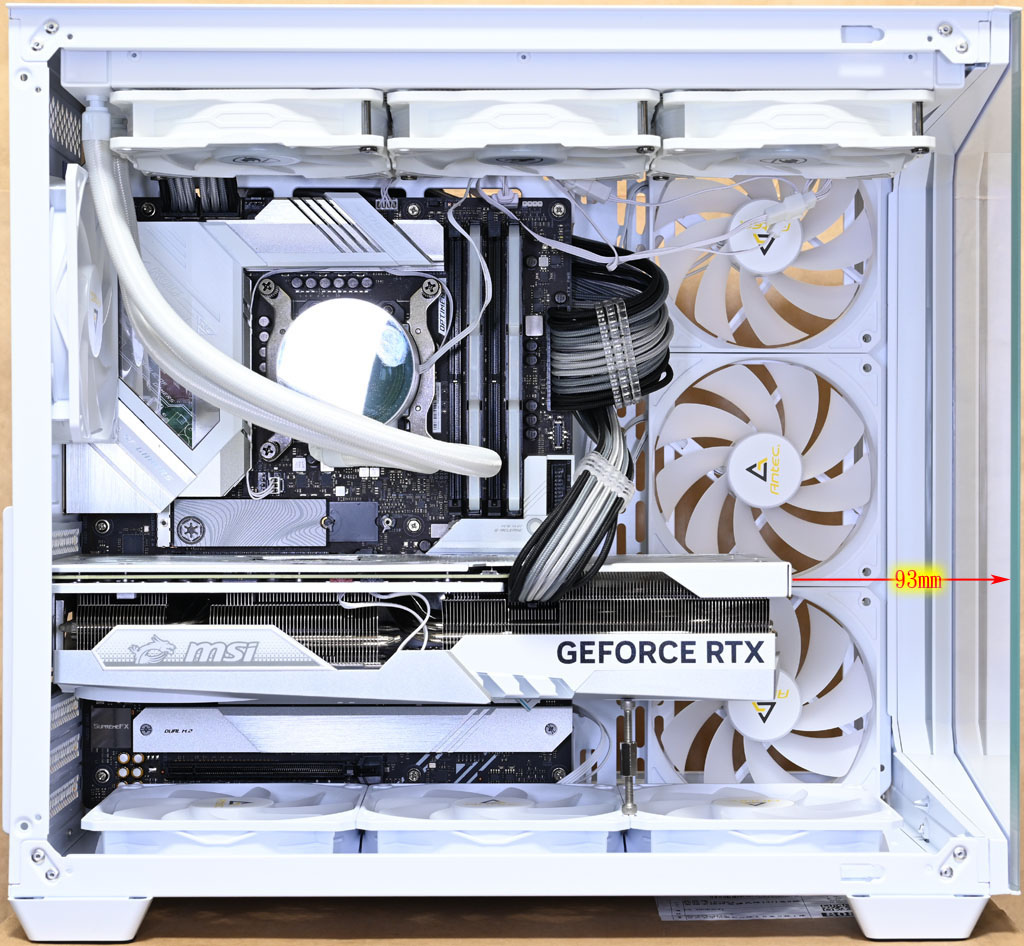

▼MSI GEFORCE RTX 4070 Ti GAMING X TRIO WHITE(337×140×62mm)顯示卡前端與機殼正面強化玻璃最短距離93mm

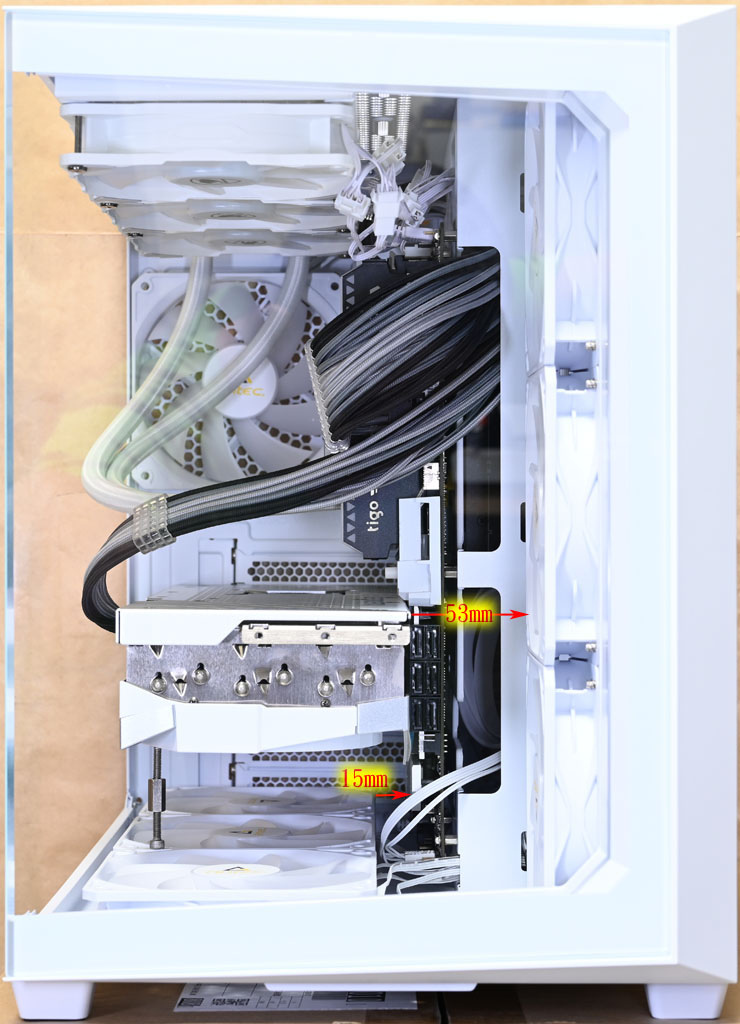

▼MSI GEFORCE RTX 4070 Ti GAMING X TRIO WHITE(337×140×62mm)顯示卡底部與機殼右側前方風扇距離53mm，底部風扇與主機板散熱片距離15mm

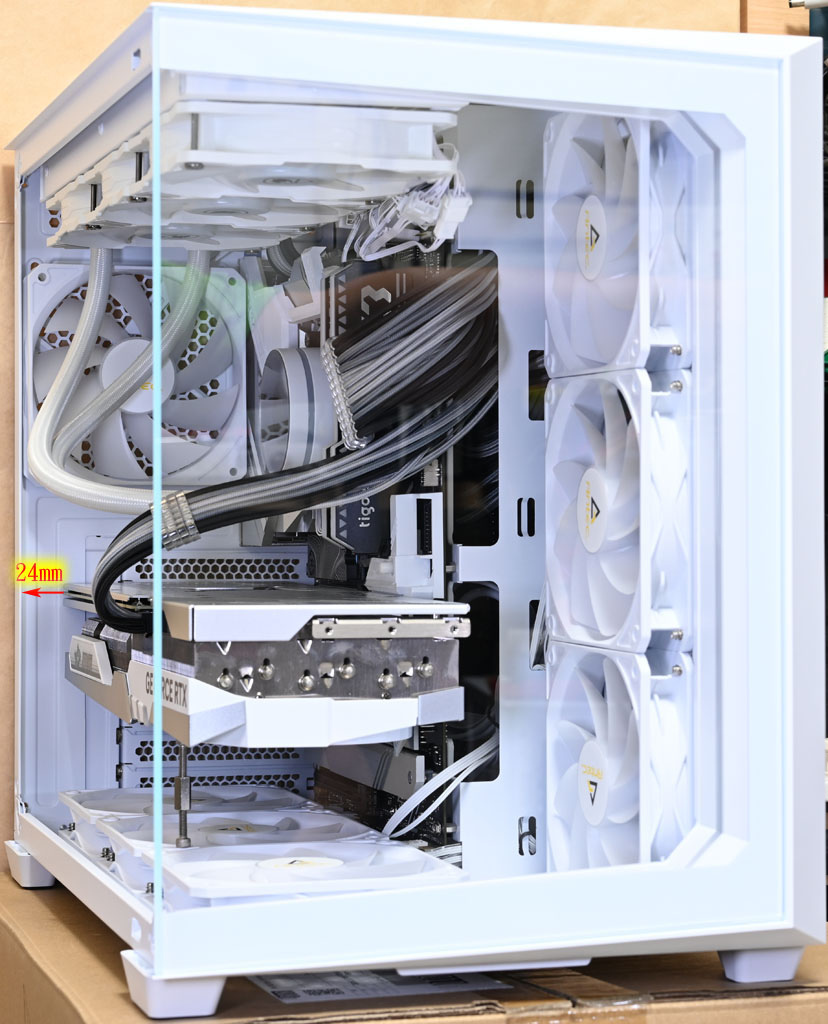

▼MSI GEFORCE RTX 4070 Ti GAMING X TRIO WHITE(337×140×62mm)顯示卡頂端與機殼左側距離24mm

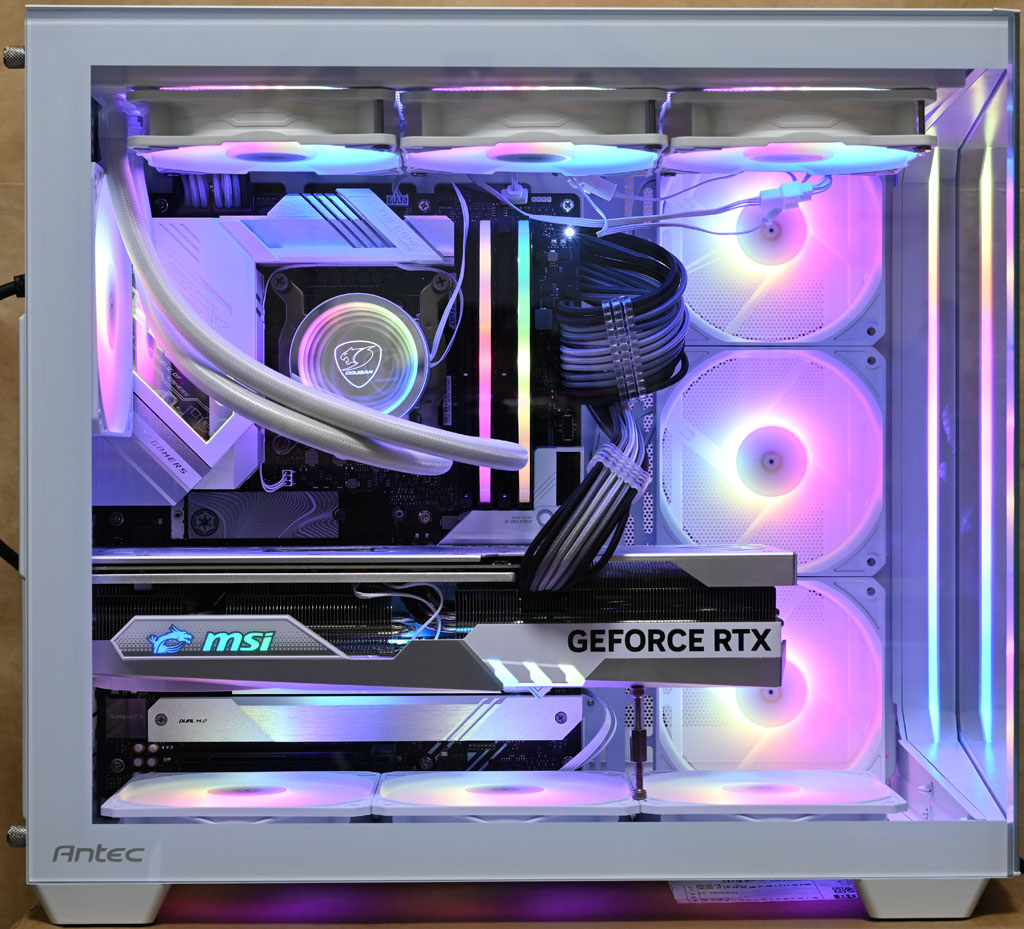

▼左艙燈光效果

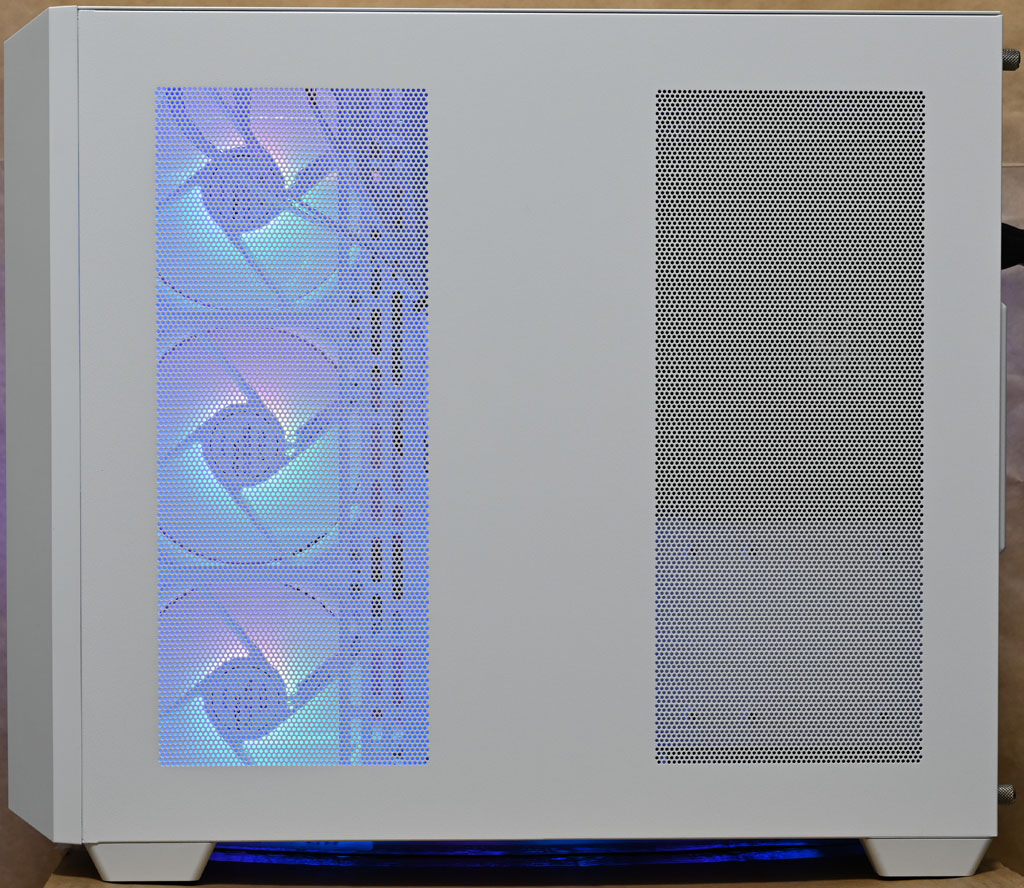

▼右側前方的風扇燈光會從右艙側板通風網孔穿透出來

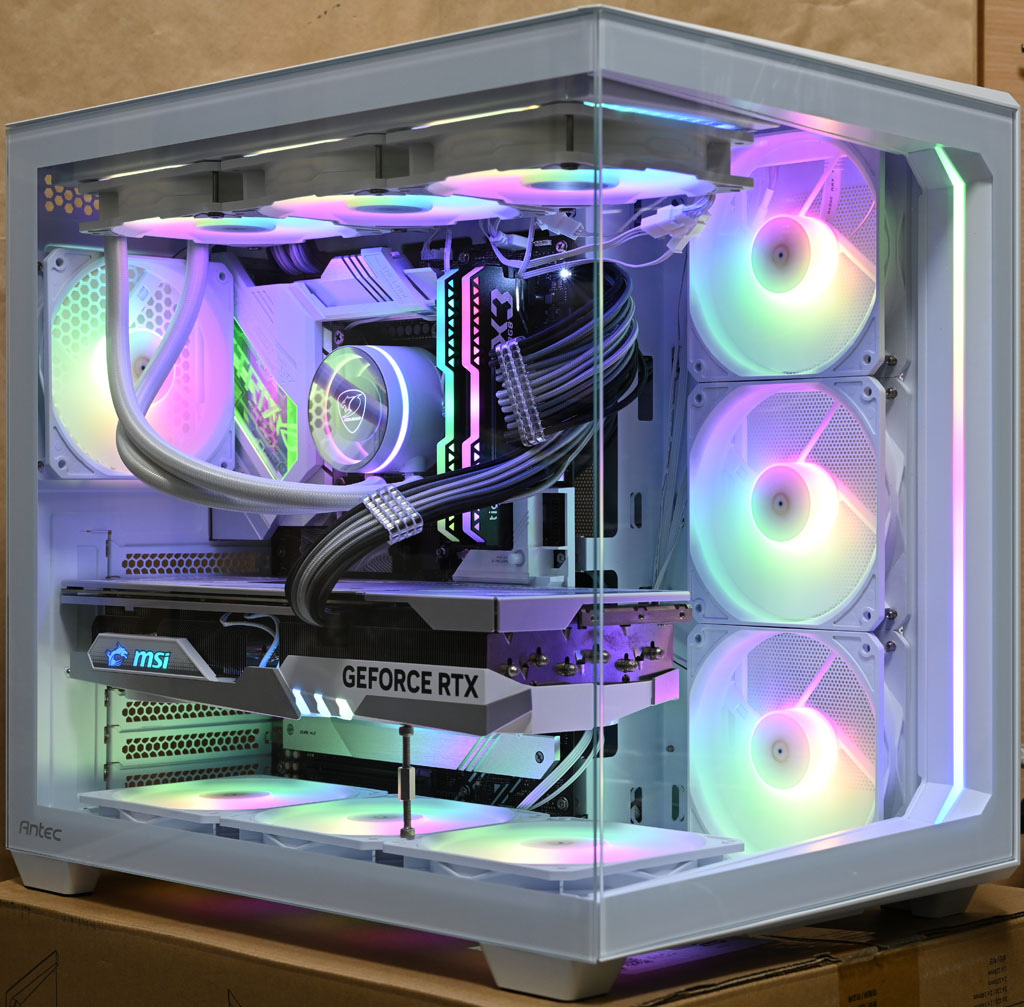

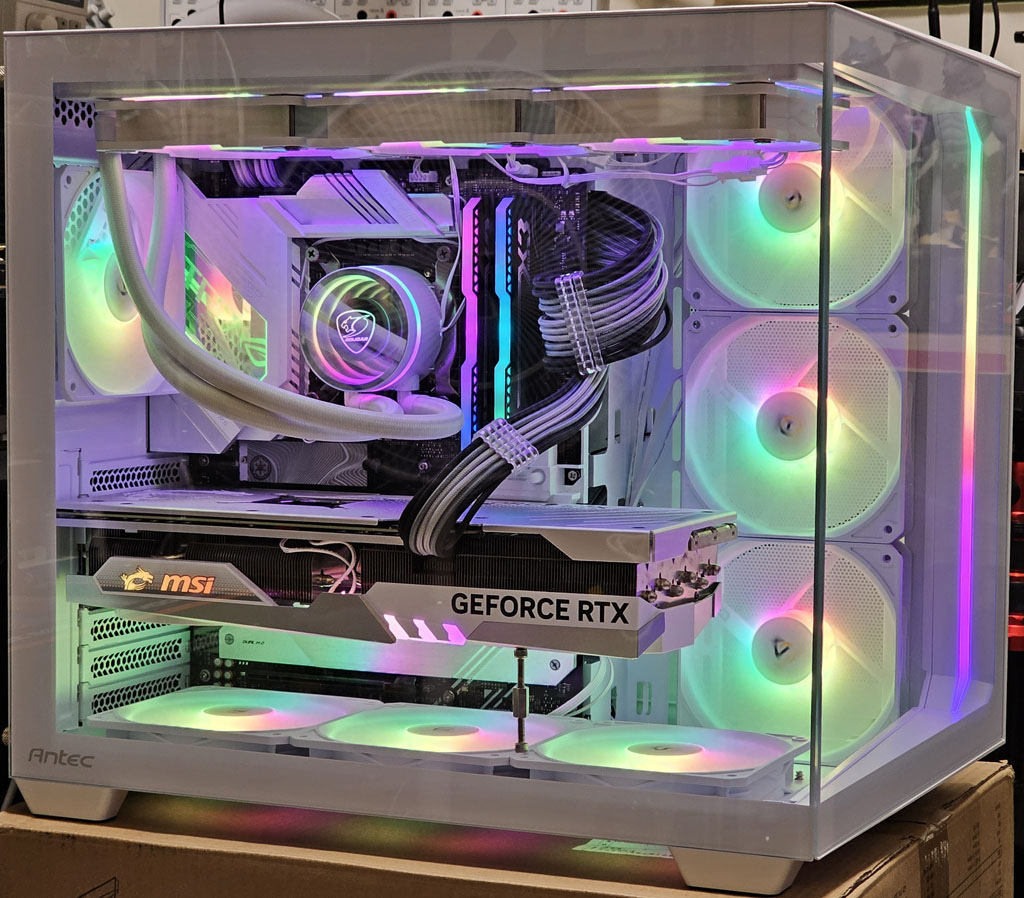

▼正面燈條及左艙燈光效果
▼燈光效果示範影片：
接下來進行CPU+GPU高負載前/後溫度比較
處理器：Intel Core i9-14900K(QS)
主機板：ASUS ROG STRIX Z690-A GAMING WIFI D4
記憶體：tigo X3 DDR4-3600 8GB×2
作業系統碟：Seagate Beskar Ingot Drive Special Edition FireCuda PCIe Gen4 NVMe 1TB SSD
顯示卡：MSI GEFORCE RTX 4070 Ti GAMING X TRIO WHITE
散熱器：COUGAR POSEIDON ELITE ARGB 360 WHITE一體式水冷及THERMALRIGHT LGA17XX-BCF改裝扣具
電源供應器：Seasonic FOCUS ATX 3.0 GX-750 750W
主機板UEFI設定均維持預設值，使用Intel XTU(Extreme Tuning Utility)軟體將CPU功耗限制在180W

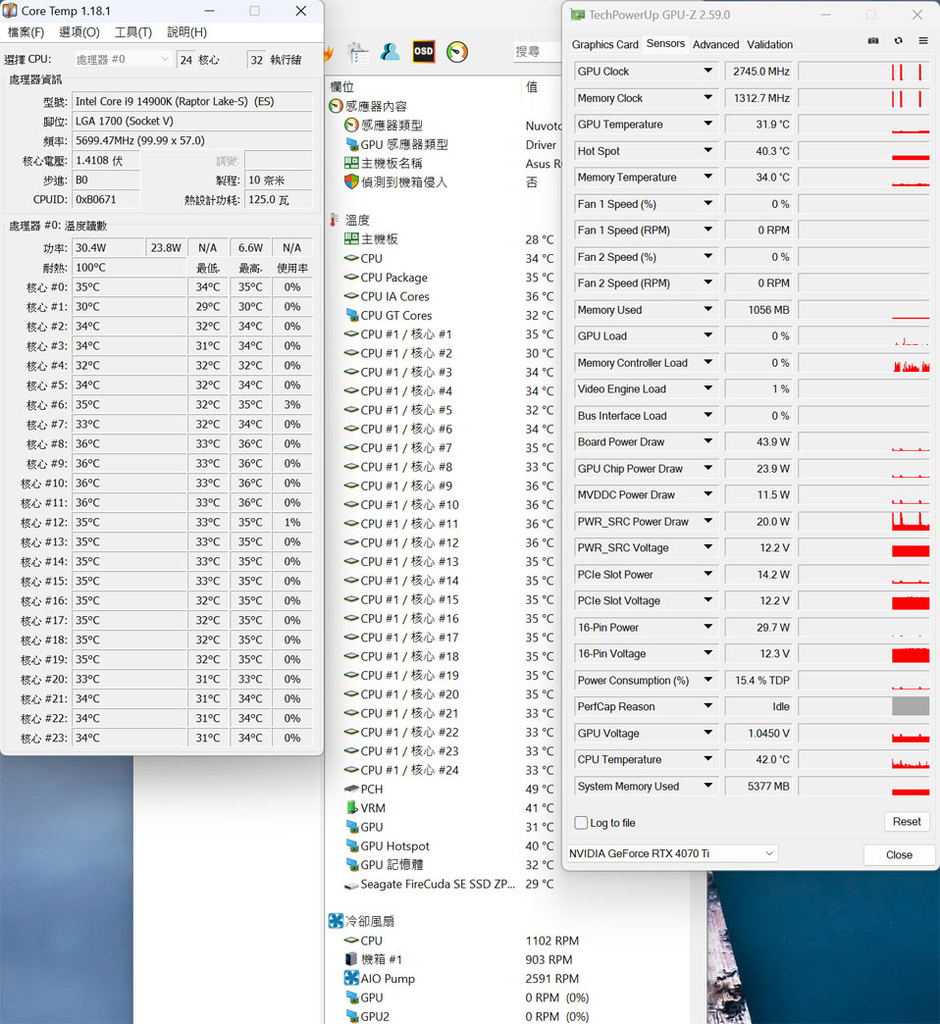

▼CPU+GPU高負載前Core Temp、GPU-Z感測器、AIDA64感測器頁面

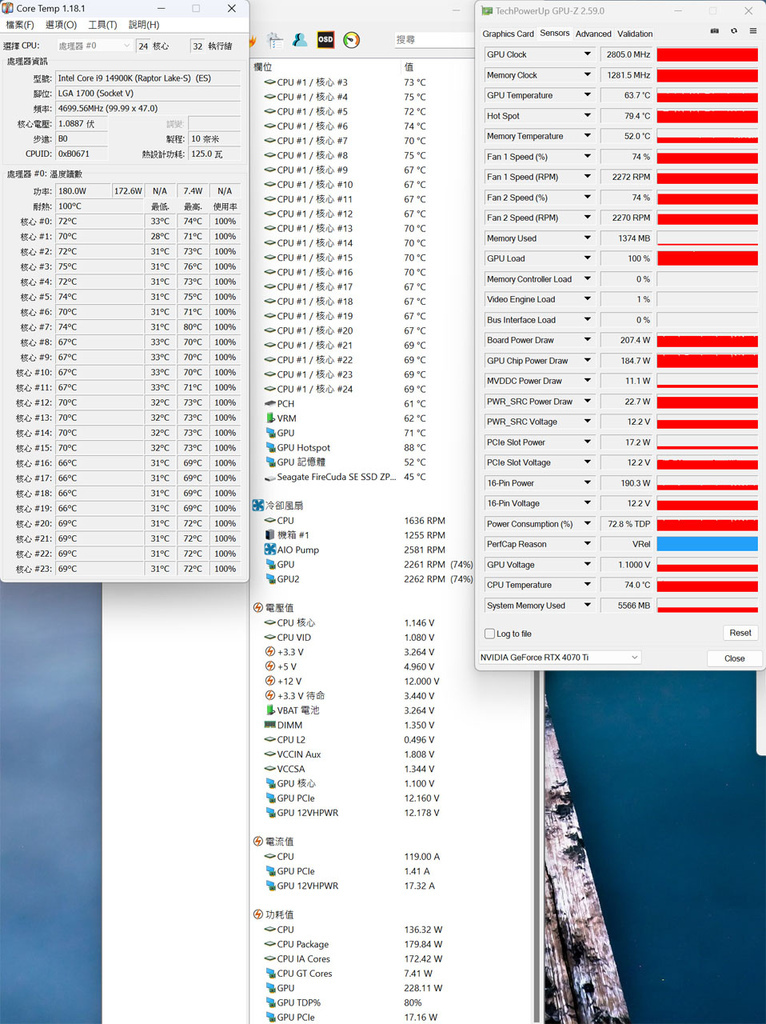

▼CPU+GPU高負載30分鐘後Core Temp、GPU-Z感測器、AIDA64感測器頁面

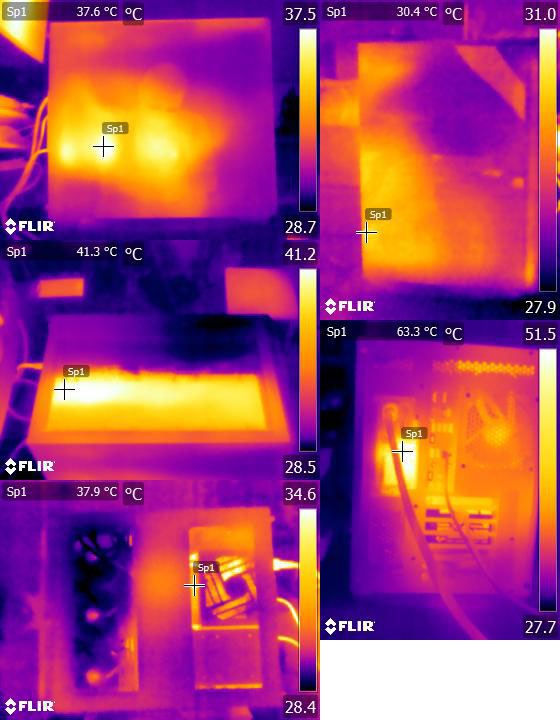

▼CPU+GPU高負載30分鐘後紅外線熱影像圖
不錯的點：
○雙艙設計，正面強化玻璃面板與左艙強化玻璃側板之間採無支架設計讓視野無斷層。正面邊框配置ARGB燈條，搭配內部發光風扇及其他發光零組件，塑造絢麗燈光效果。左艙支援背插式主機板及410mm顯示卡
○底部/右側前方/頂部/後方提供最多10個風扇安裝空間，預裝6個P12R 120mm PWM反向發光風扇及1個P12 120mm PWM發光風扇，底部及頂部可裝360mm一體式水冷散熱排，右側前方可裝280mm一體式水冷散熱排，後方可裝120mm一體式水冷散熱排
○正面強化玻璃面板、左艙強化玻璃側板、右艙側板均可免工具拆裝，頂部及底部配置磁吸式過濾網
○前置USB埠提供2個USB3.2 Type-A及1個USB3.2 Type-C
○燈光風扇控制板提供8個3pin ARGB插針及8個風扇4pin插針，可連接燈光(重置)按鈕切換內建預設燈效，也能與支援ARGB主機板連動控制。風扇轉速可由主機板PWM信號連動控制，並回傳紅色風扇插針的轉速
可改進的點：
○左艙強化玻璃的3個邊緣未受金屬條保護，取放時需注意避免撞擊
○右艙側板通風網孔僅可阻擋較大灰塵及異物
○僅提供1個3.5吋裝置及2個2.5吋裝置安裝位置，風扇裝滿情況下底部3.5吋/2.5吋安裝位置無法使用
報告完畢，謝謝收看
