特色：
●支援Intel LGA1700/1200/115x/20xx及AMD AM5/AM4平台
●厚度27mm鋁製360mm水冷排可安裝3個120mm風扇，水管外包覆編織網，隨附管路固定扣
●FDB軸承120mm發光風扇，扇葉軸心內藏燈光，風扇外框有防震墊，採用一體式7pin接頭短線串接設計
●水冷頭幫浦及水冷排風扇轉速均支援4pin PWM調速
●水冷頭頂蓋及水冷排風扇燈光均支援ASUS AURA SYNC、GIGABYTE RGB FUSION 2.0、MSI Mystic Light Sync、ASRock POLYCHROME SYNC的3pin 5V ARGB連動控制
●提供6年保固

規格：
支援平台：Intel LGA1700/1200/115x/20xx，AMD AM5/AM4
水冷排尺寸：397×120×27mm
水冷排材質：鋁
水管長度：400mm
水冷頭尺寸：68.8×68.8×53mm
水冷頭幫浦轉速：3100±10%RPM
水冷頭幫浦噪音：28dBA
水冷頭幫浦轉速控制：4pin PWM
水冷頭幫浦電壓：DC12V
水冷頭幫浦電流：0.3A
水冷頭幫浦功率：3.6W
水冷頭LED控制：3pin ARGB
水冷頭LED電壓：DC5V
水冷頭LED電流：0.45A
水冷頭LED功率：2.25W
風扇數量：3
風扇尺寸：120×120×28mm
風扇軸承：FDB
風扇轉速：2200±10%RPM
風扇風量：76.2CFM
風扇風壓：3.81毫米水柱
風扇噪音：29.1dBA
風扇轉速控制：4pin PWM
風扇電壓：DC12V
風扇電流：0.18A
風扇功率：2.16W
風扇LED控制：3pin ARGB
風扇LED電壓：DC5V
風扇LED電流：0.39A
風扇LED功率：1.95W

▼外盒正面有商標、產品名稱、支援ARGB連動主機板廠牌標誌、外觀圖

▼外盒背面有商標、產品名稱、外觀圖、多國語言特色說明

▼外盒上/下側面有商標、產品名稱、標語、包裝內容、支援平台、廠商聯絡資訊、原廠網址、社群媒體名稱、認證標誌、條碼、產地(中國)

▼外盒左側面有產品名稱及標語

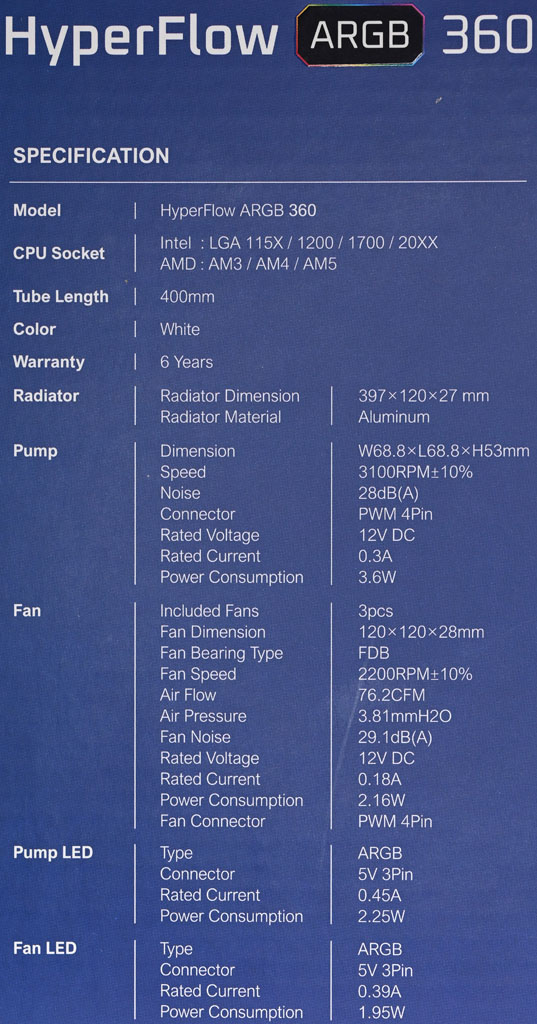

▼外盒右側面有產品名稱及規格表

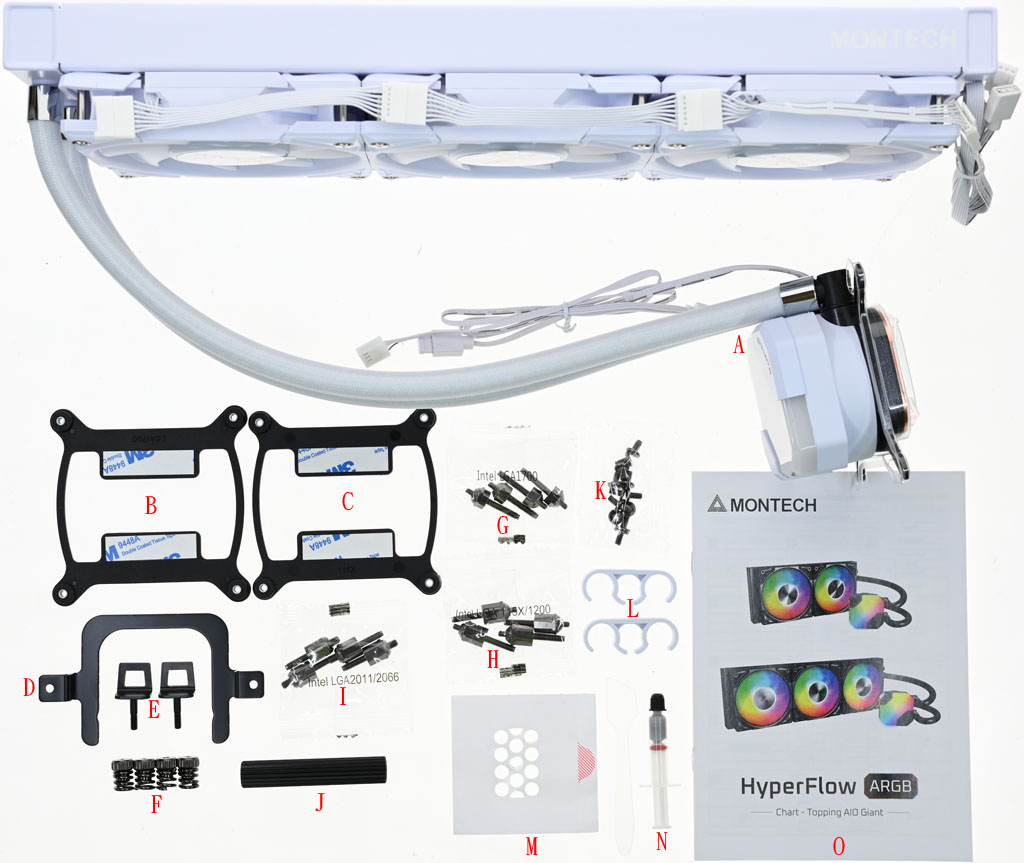

▼包裝內容有一體式水冷散熱器(A，已預裝Intel托架、3個120mm發光風扇、風扇連接線)、Intel LGA1700背板(B)、Intel LGA1200/115x背板(C)、AMD托架(D)、AMD扣耳(E)、手轉彈簧螺帽(F)、Intel LGA1700螺柱(G)、Intel LGA1200/115x螺柱(H)、Intel LGA20xx螺柱(I)、螺柱拆裝工具(J)、冷排固定用短螺絲(K)、水管固定扣(L)、散熱膏塗佈貼紙(M)、散熱膏/刮刀(N)、安裝說明書(O)

▼鋁製水冷排尺寸397×120×27mm，進/出水管位於同一側，水冷排側面遠離進/出水管那一端有MONTECH字樣，預裝3個120mm發光風扇，水管包覆編織網，直徑12.5mm，編織網部分長度37公分，兩端套管部分長度1.5公分

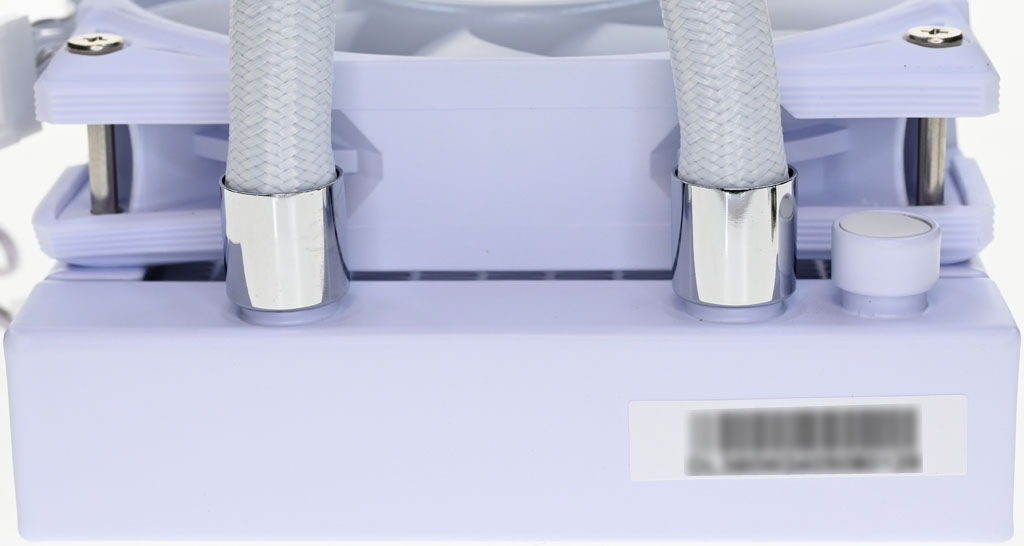

▼水冷排進/出水管側面貼上條碼貼紙

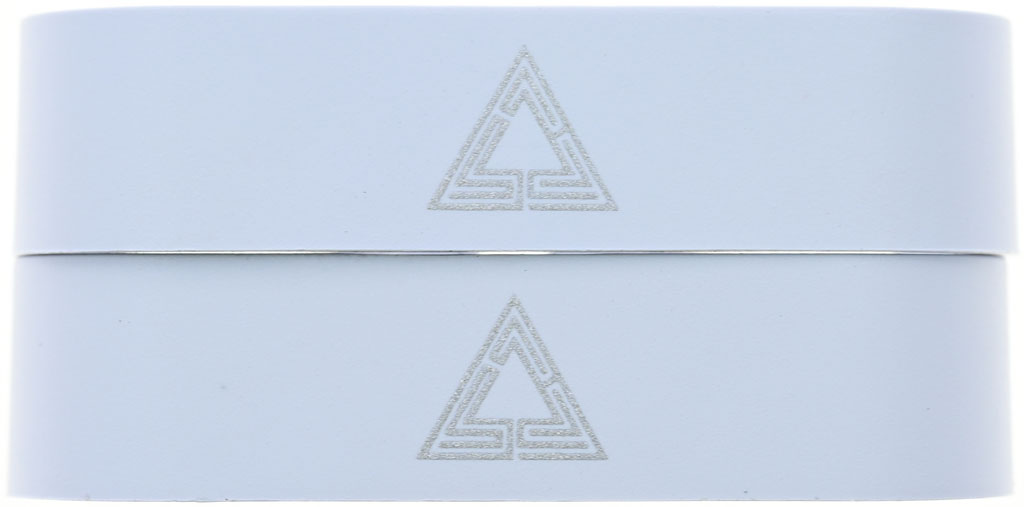

▼水管固定扣上面有商標

▼水冷頭尺寸69×69×53.1mm，包含進/出水管接頭的最大寬度84.5mm，水冷頭頂部有乳白色發光區域，左下角白色不透光區域有可透光MONTECH字樣

▼水冷頭側面

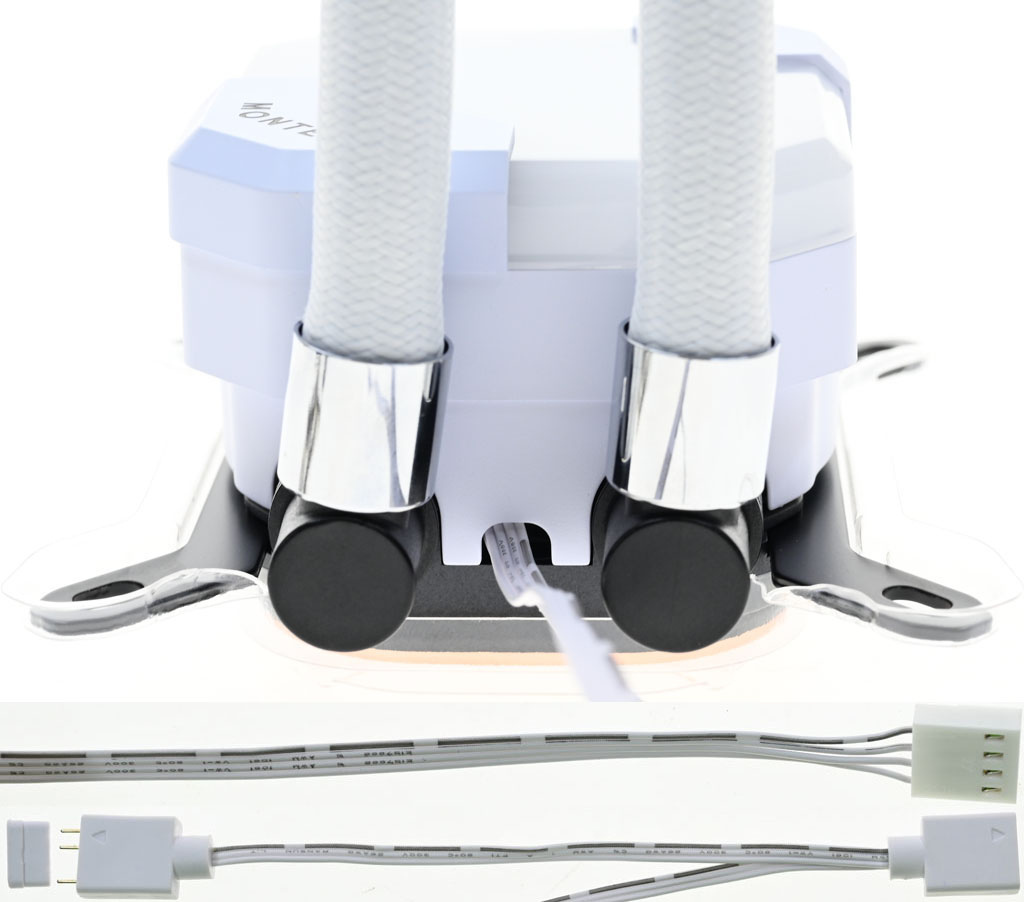

▼水冷頭進/出水管直角接頭可小幅度左右旋轉，接頭之間接出1條長度41公分幫浦4pin PWM線路及1條燈光控制3pin ARGB線路，至母頭線路長度51公分，母頭至公頭線路長度10公分，公頭有保護蓋

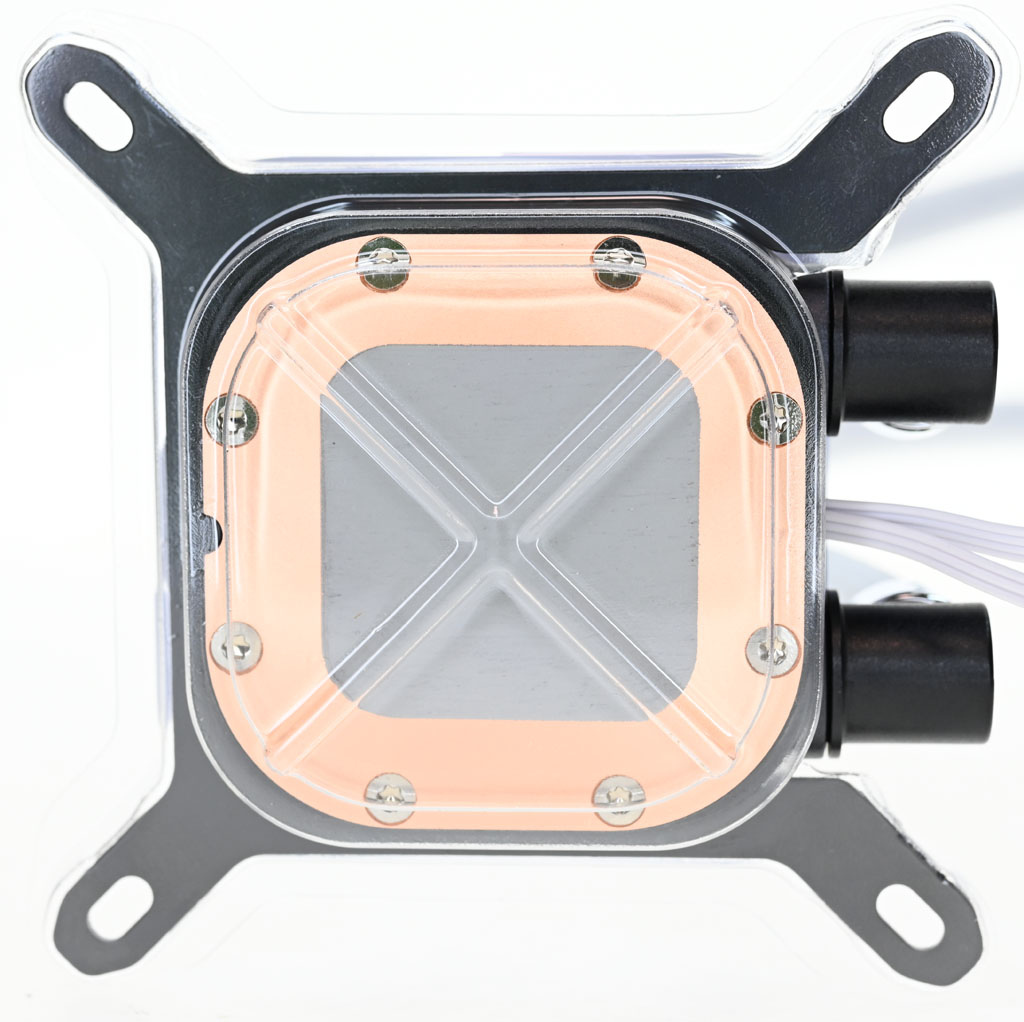

▼水冷頭處理器接觸面已預塗散熱膏，並蓋上透明保護蓋

▼水冷頭處理器接觸面使用星型沉頭螺絲固定

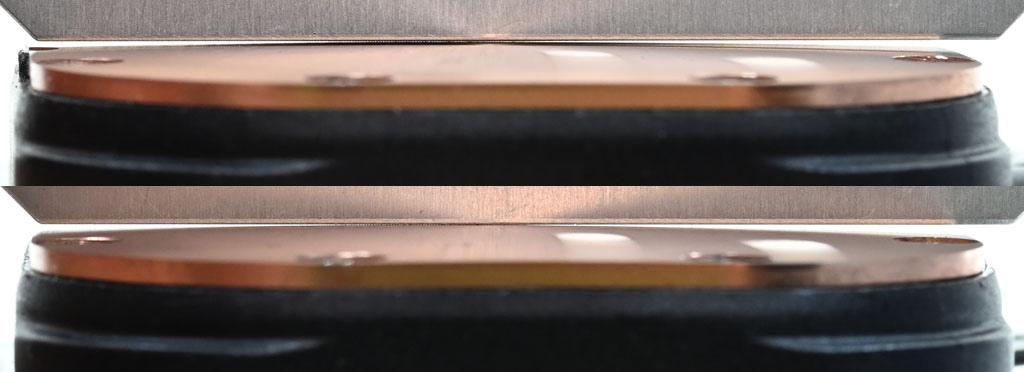

▼處理器接觸面平整度如下圖所示

▼120mm發光風扇，型號MTP-M122200-WFRGB，使用FDB軸承，9葉片乳白色扇葉軸心銘牌有MONTECH字樣，白色外框中心標籤上有MONTECH字樣、型號、認證標誌、電壓/電流/功率，外框4個角有白色防震墊，採用7pin單接頭短線串接設計，風扇至7pin接頭線路長度2公分，7pin接頭之間線路長度10公分

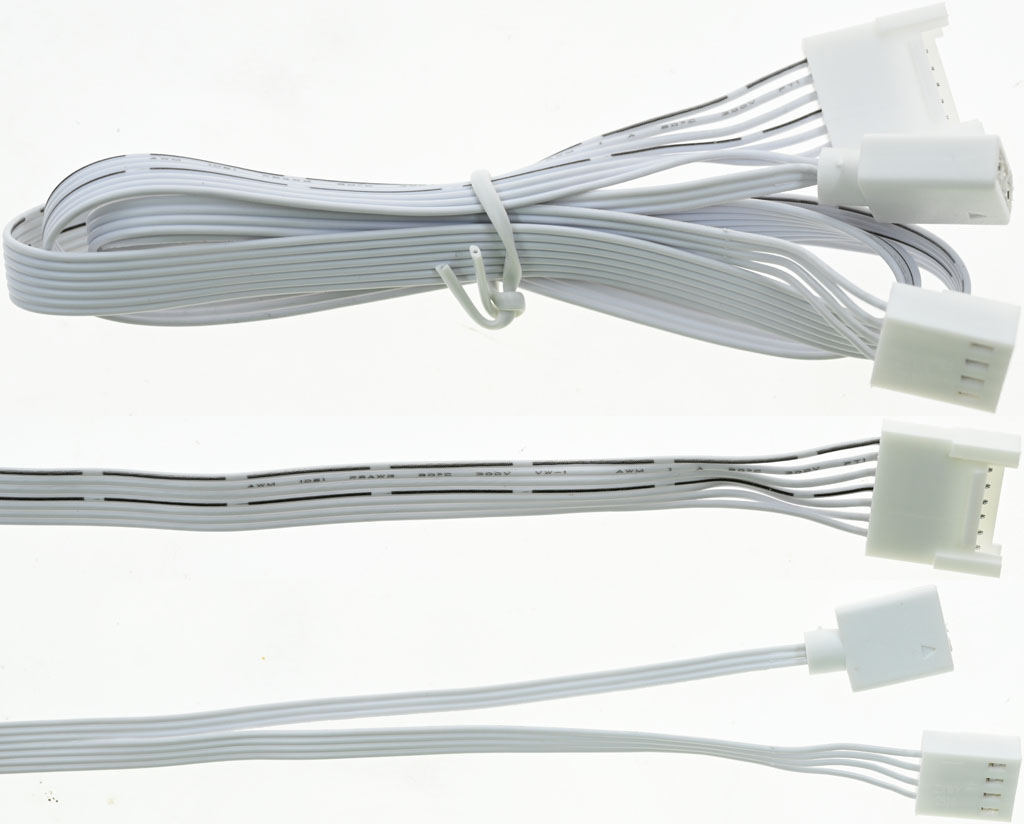

▼風扇連接線，7pin接頭至4pin PWM母頭線路長度59.5公分，7pin接頭至3pin ARGB母頭線路長度58公分

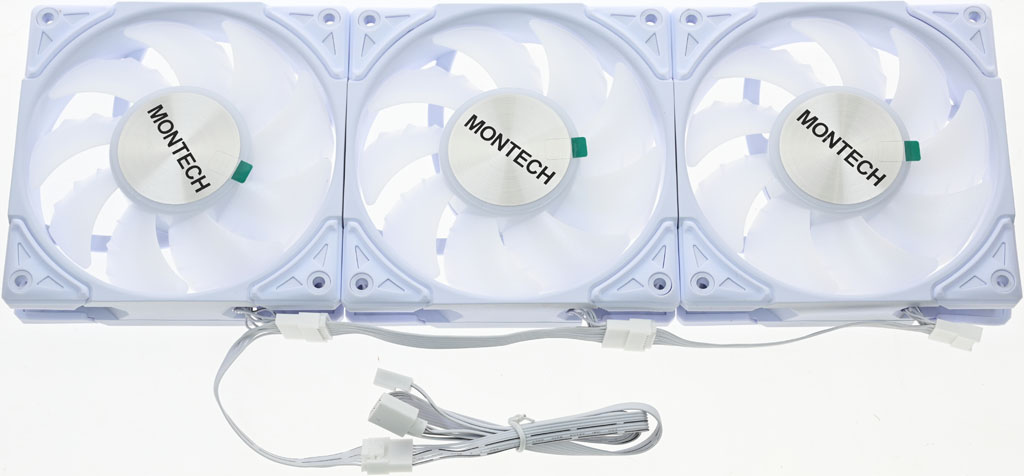

▼3個風扇之間7pin接頭短線串接後，接上風扇連接線

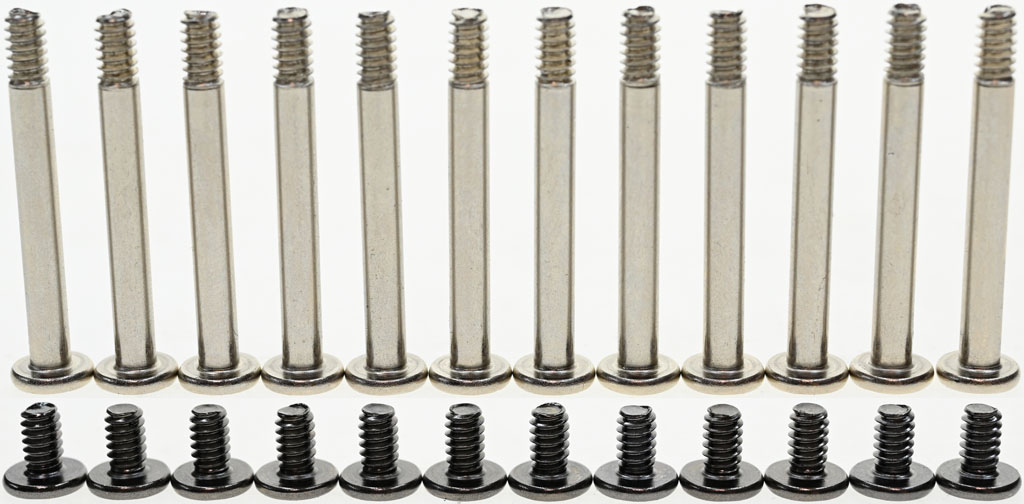

▼隨附12個風扇固定用長螺絲(上)與12個水冷排固定用短螺絲(下)

▼LGA1700螺柱(上)六角部分較短，總長度27.4mm，LGA1200/115x螺柱(下)六角部分較長，總長度30.1mm

▼隨附螺柱拆裝工具，使用時將螺柱六角部分插入任一端的開口(左)，將短螺牙部分鎖在背板鎖點(右)

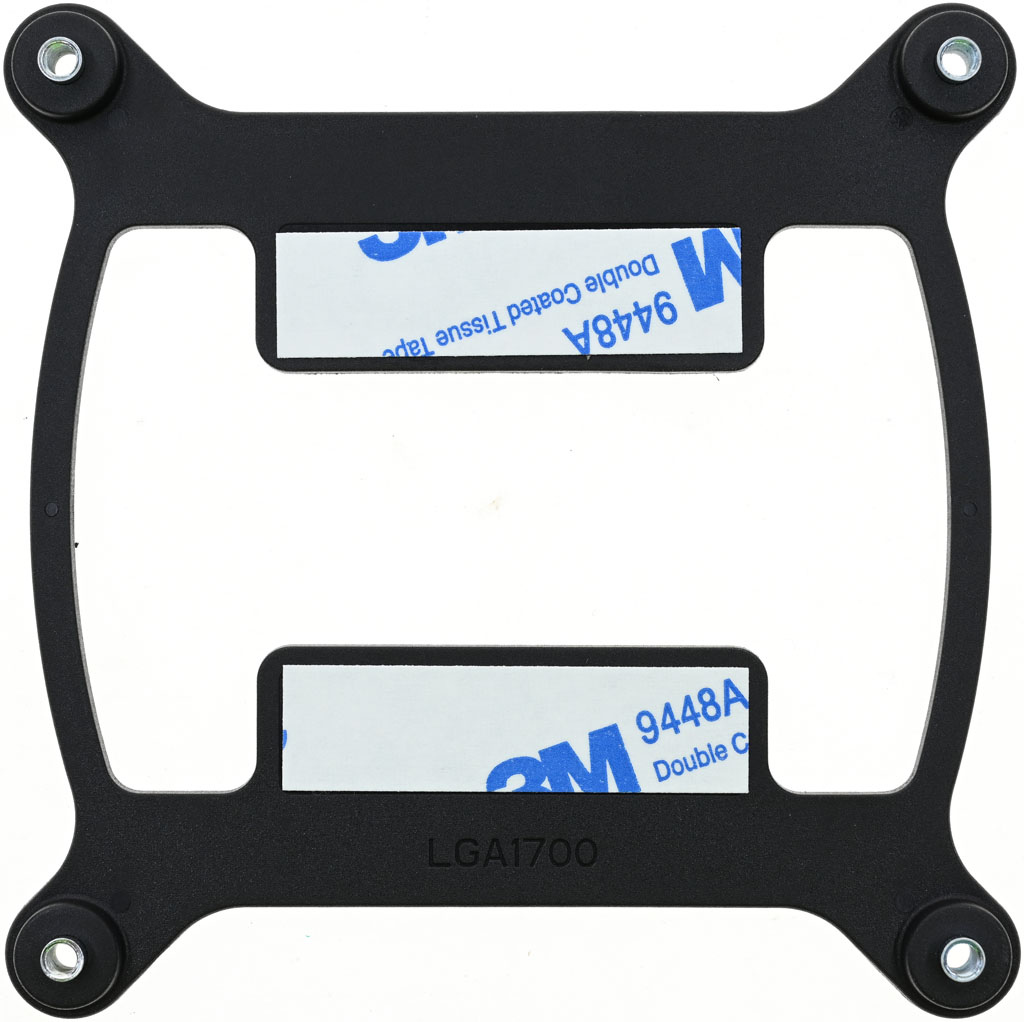

▼安裝於LGA1700平台時需使用Intel LGA1700背板(上面有LGA1700字樣)

▼安裝於LGA1700平台時，把Intel LGA1700背板鎖點對準主機板背面散熱器孔位放入，背板開口處需對準處理器扣具底板4個螺絲鎖點位置(1)

▼背板正確安裝後，主機板正面散熱器孔位會露出4支高度相同的鎖點(2)，將4個LGA1700螺柱螺牙較短的一端鎖入鎖點(3)，正式安裝前先確認水冷頭水管接頭不會與主機板元件/散熱片發生干涉，確認完成後取下水冷頭底部保護蓋，將Intel托架孔洞對準螺柱套入(4)。鎖上4個手轉彈簧螺帽時，一開始先轉入數圈使其可以固定住，等到全部裝上後，採對角及輪流方式將4個手轉彈簧螺帽全部鎖到底(5)

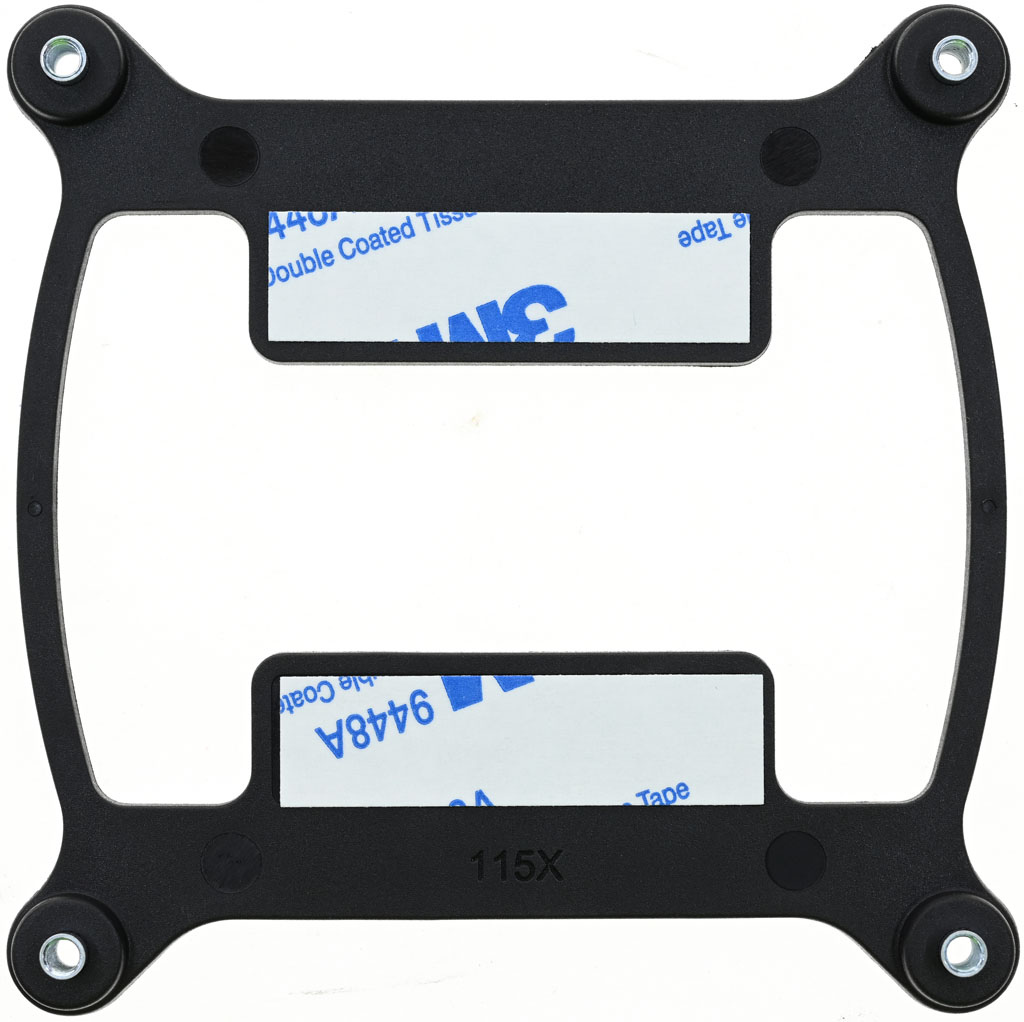

▼安裝於LGA1200/115x平台時需使用Intel LGA1200/115x背板(上面有115X字樣)

▼安裝於LGA1200/115x平台時，把Intel LGA1200/115x背板鎖點對準主機板背面散熱器孔位放入，背板開口處需對準處理器扣具底板3個螺絲鎖點位置(1)

▼背板正確安裝後，主機板正面散熱器孔位會露出4支高度相同的鎖點(2)，將4個LGA1200/115x螺柱螺牙較短的一端鎖入鎖點(3)，正式安裝前先確認水冷頭水管接頭不會與主機板元件/散熱片發生干涉，確認完成後取下水冷頭底部保護蓋，將Intel托架孔洞對準螺柱套入(4)。鎖上4個手轉彈簧螺帽時，一開始先轉入數圈使其可以固定住，等到全部裝上後，採對角及輪流方式將4個手轉彈簧螺帽全部鎖到底(5)

▼水冷頭已預裝Intel托架，若要更換成AMD托架，將Intel托架依紅色箭頭方向施力，即可脫離水冷頭

▼安裝AMD托架時，將托架開口從進/出水管對面位置依紅色箭頭方向插入水冷頭底部兩側溝槽，並將其完全推到底

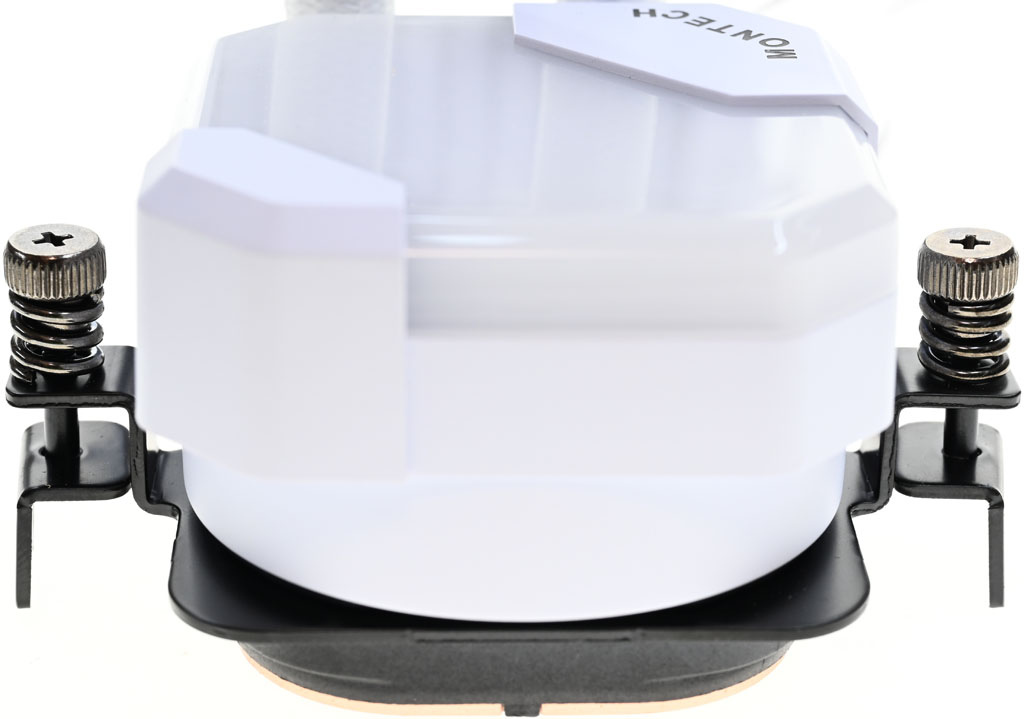

▼在AMD托架裝上AMD扣耳及手轉彈簧螺帽，一開始先轉入數圈使扣耳可以固定住

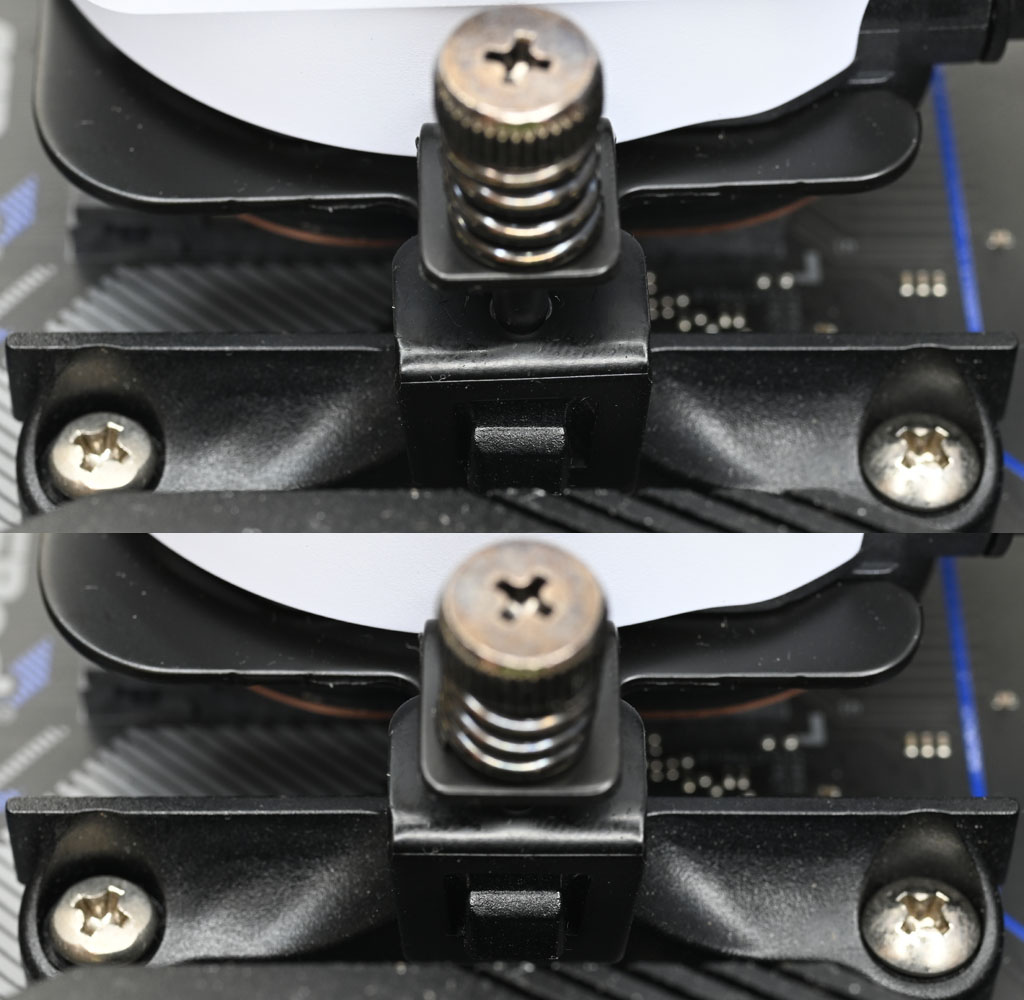

▼正式安裝前先確認水冷頭水管接頭不會與主機板元件/散熱片發生干涉，確認完成後取下水冷頭底部保護蓋，將兩端扣耳扣入主機板原裝散熱器托架卡榫(上圖)，兩端扣耳扣入後，採輪流方式將2個手轉彈簧螺帽全部鎖到底(下圖)

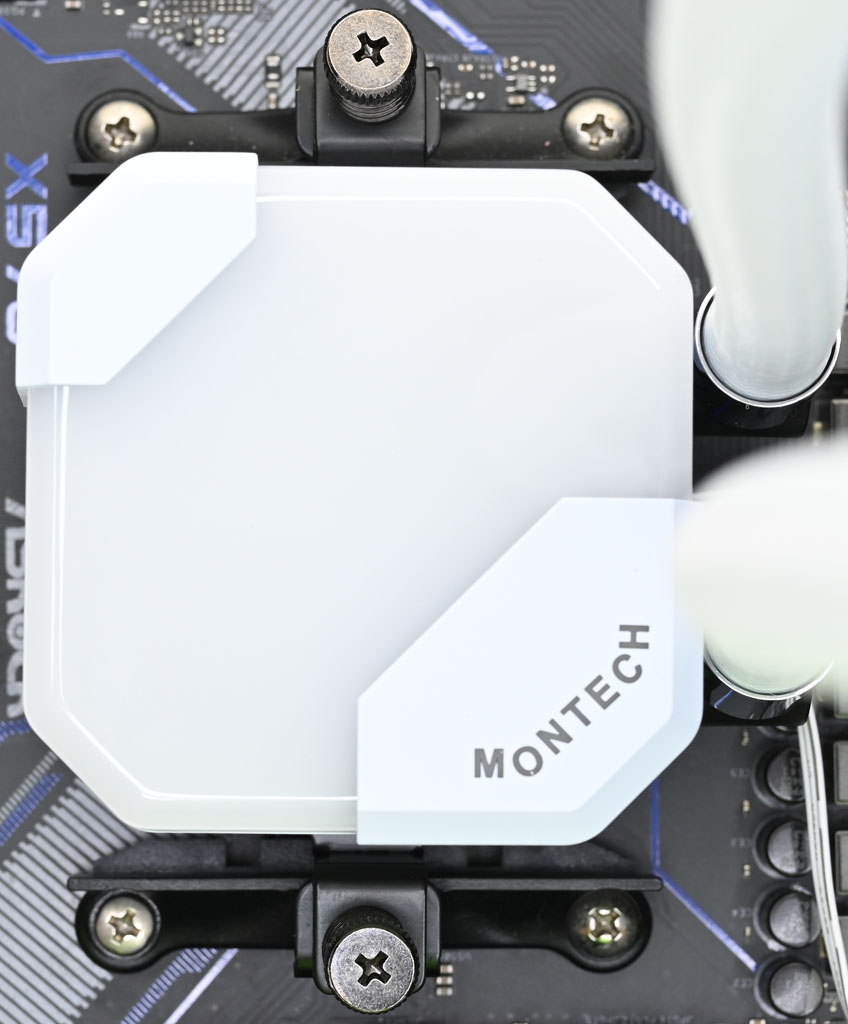

▼AMD平台安裝完成圖

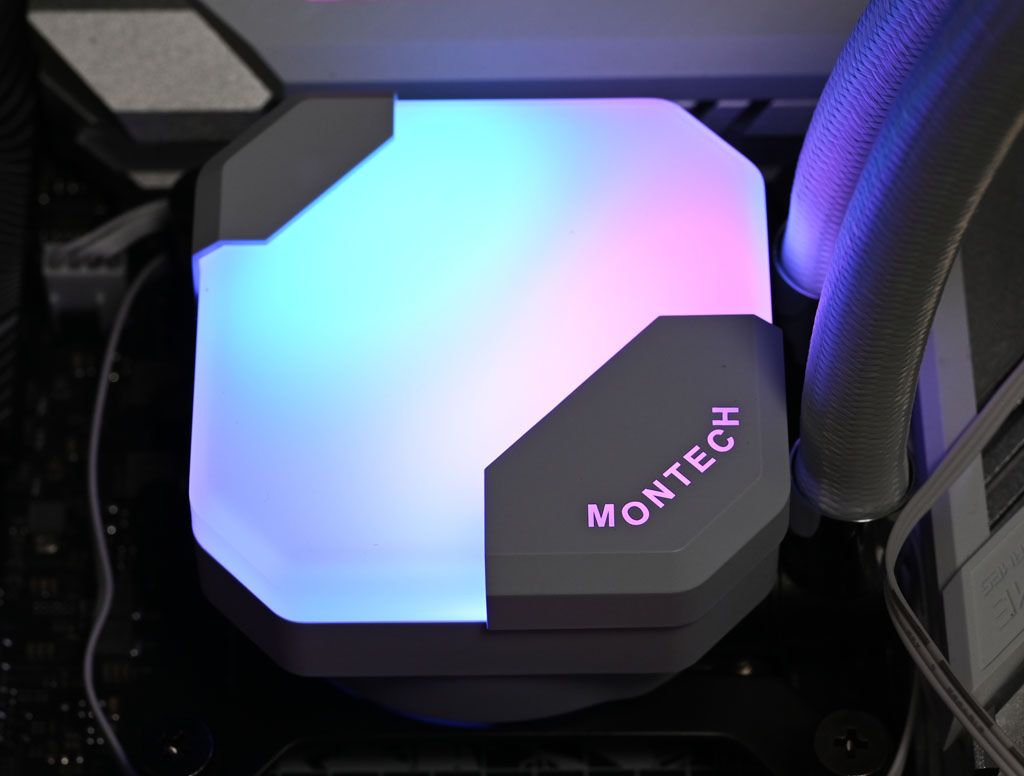

▼水冷排風扇燈光效果

▼水冷頭及風扇燈光效果影片：

以下進行上機測試，LGA1700測試平台配置如下：
主機板：ASUS ROG MAXIMUS Z790 HERO
處理器：INTEL CORE i9-13900K
記憶體：KLEVV BOLT V DDR5-6400 CL32 32GB(2×16GB)
作業系統碟：SOLIDIGM P44 PRO 2TB
電源供應器：MSI MEG Ai1300P PCIE5 1300W

主機板UEFI設定均維持預設值，使用Intel XTU(Extreme Tuning Utility)軟體將CPU功耗限制在280W

▼功耗限制280W下待機(左)及高負載(右)的CORE TEMP及AIDA64感測器畫面

▼功耗限制280W下高負載30分鐘CORE TEMP溫度記錄圖

▼待機狀態(前12秒)及高負載狀態(13秒後)運作聲音

總結：
MONTECH君主HyperFlow ARGB 360一體式水冷散熱器支援Intel LGA1700/1200/115x/20xx及AMD AM5/AM4平台，銅製處理器接觸面已預上散熱膏，提供螺柱拆裝工具，水冷管路包覆編織網，隨附管路固定扣，厚度27mm鋁製360mm水冷散熱排搭配3個FDB軸承120mm發光風扇，採用一體式7pin接頭短線串接設計，水冷頭幫浦及水冷排風扇均支援4pin PWM調速，水冷頭頂蓋及水冷排風扇支援ASUS AURA SYNC、GIGABYTE RGB FUSION 2.0、MSI Mystic Light Sync、ASRock POLYCHROME SYNC的3pin 5V ARGB連動控制，提供6年保固

報告完畢，謝謝收看
