特色：
●三角形設計元素搭配環保皮革材質，打造獨特高質感外觀，隨附堅固實用的皮革提帶，承重可達40公斤，能隨時隨地手提移動電腦主機，將便捷與時尚融為一體，皮革提帶轉軸處可搭配耳機掛架
●小巧機殼尺寸下仍可安裝Micro ATX主機板、160mm長度ATX電源供應器及400mm長度顯示卡
●提供最多9個風扇位置，預裝1個120 PWM風扇及3個反向120 PWM風扇，頂部可裝360mm一體式水冷排，後方可裝120mm一體式水冷排
●頂部配置嵌入式過濾網，底部配置磁吸式過濾網
●配置5個無支架標準擴充槽，不用擔心介面卡連接埠會被阻擋
●前置USB埠提供2個USB3.2 Type-A及1個USB3.2 Type-C 20Gbps
●主機板底板背面3.5吋/2.5吋活動固定板提供1個3.5吋加1個2.5吋或2個2.5吋安裝位置
規格：
本體尺寸：480×235×368mm
可安裝主機板種類：Micro-ATX/Mini-ITX
前置I/O面板：2個USB3.2 Type-A、1個USB3.2 Type-C 20Gbps、耳機麥克風四極3.5mm插孔
3.5吋安裝位置：1個
2.5吋安裝位置：2個(其中1個與3.5吋共用)
標準擴充槽：5個
右側前方風扇安裝空間：2個120mm
頂部風扇安裝空間：3個120mm或2個140mm
底部風扇安裝空間：3個120mm(預裝3個反向120 PWM風扇)
後方風扇安裝空間：1個120mm(預裝1個120 PWM風扇)
過濾網：頂部嵌入式過濾網，底部磁吸式過濾網
可安裝CPU散熱器高度：170mm
可安裝顯示卡長度：400mm
可安裝電源供應器長度：160mm
頂部可安裝水冷排尺寸：240mm/280mm/360mm
後方可安裝水冷排尺寸：120mm
▼此面外箱有商標、外觀單線圖、名稱
▼此面外箱有名稱、多國語言產品特色、外觀單線圖
▼此面外箱有外觀單線圖、提把開口、原廠/代理商網址、條碼、產地(中國)、顏色標示、認證標誌
▼此面外箱有商標、提把開口、規格表
▼外箱頂部有商標/標語、易碎注意標誌、名稱
▼配件盒上有三角標誌及內容物標示
▼配件盒內有耳機掛架(A)、長度49.5公分PWM 4pin風扇延長線(B)、SFX電源轉接支架(C)、3個反向120 PWM風扇(D)、皮革提帶(E)。透明整理盒內有塑膠束帶(F)、電源螺絲(G)、主機板銅柱/3.5吋裝置螺絲(H)、2.5吋裝置螺絲(I)、右側前方風扇專用長螺絲(J)、風扇螺絲(K)

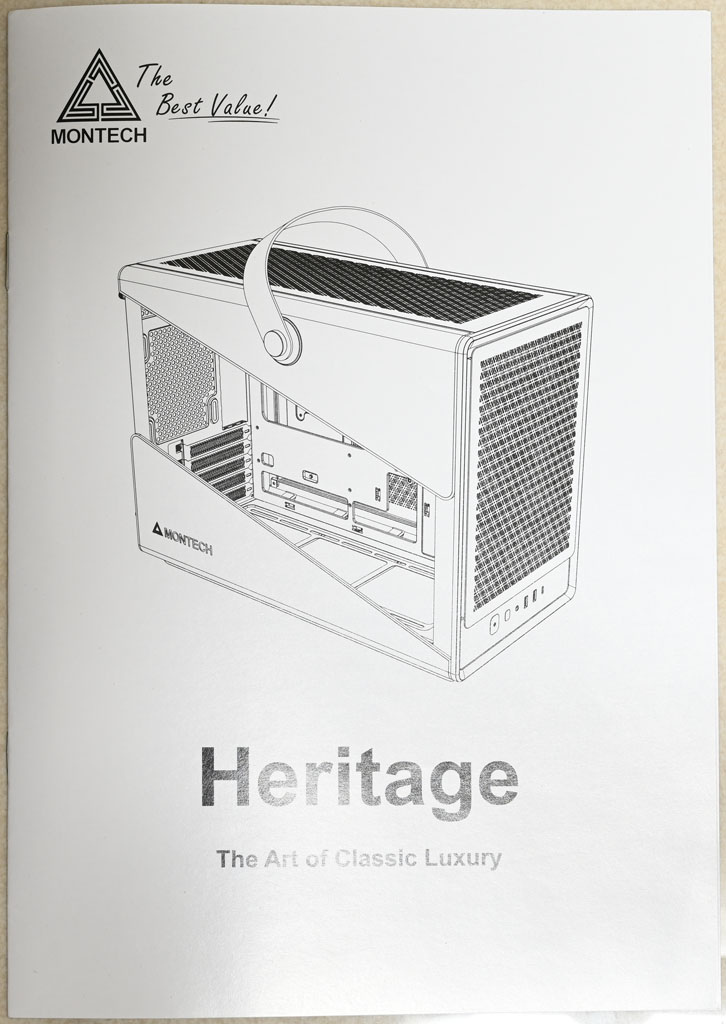

▼安裝說明書

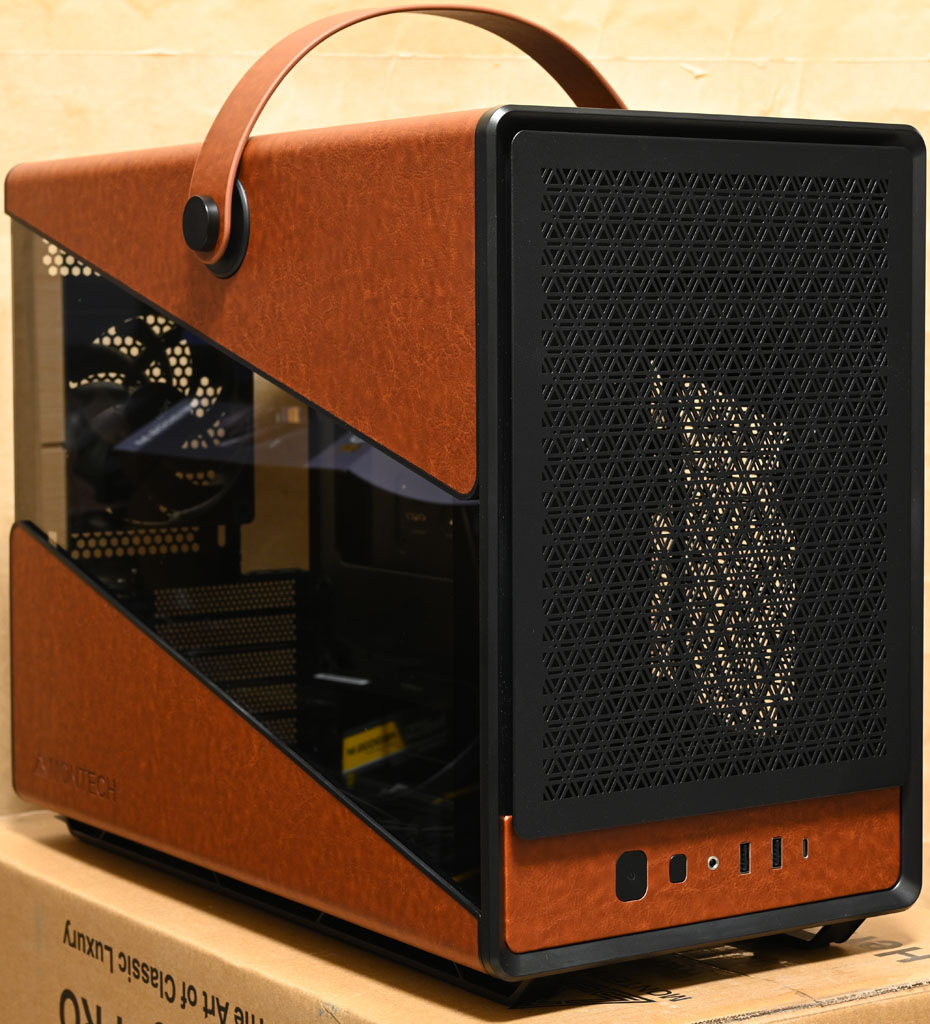

▼機殼使用金屬、塑膠、強化玻璃、環保皮革4種材質，左右兩側有安裝皮革提帶的轉軸，左側有強化玻璃視窗，前方、頂部、右側有造型網孔板

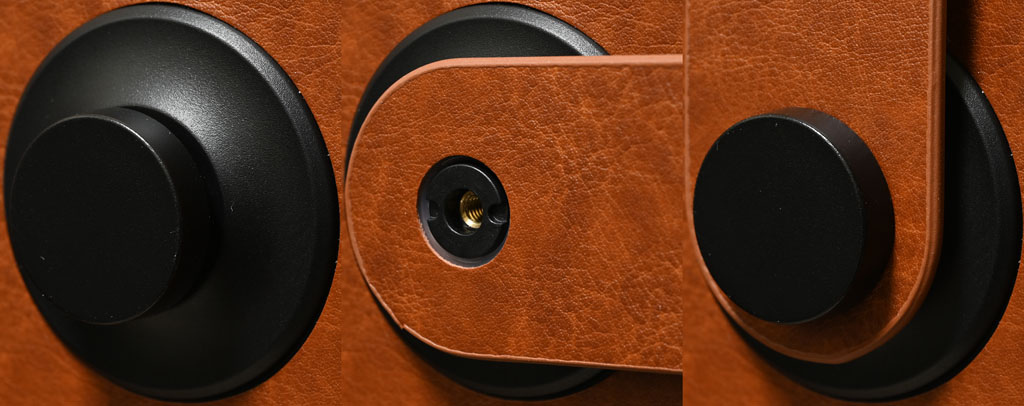

▼安裝皮革提帶時，逆時針旋轉拆卸轉軸固定扣(左)，皮革提帶開孔套上轉軸(中)，順時針旋轉裝回固定扣(右)

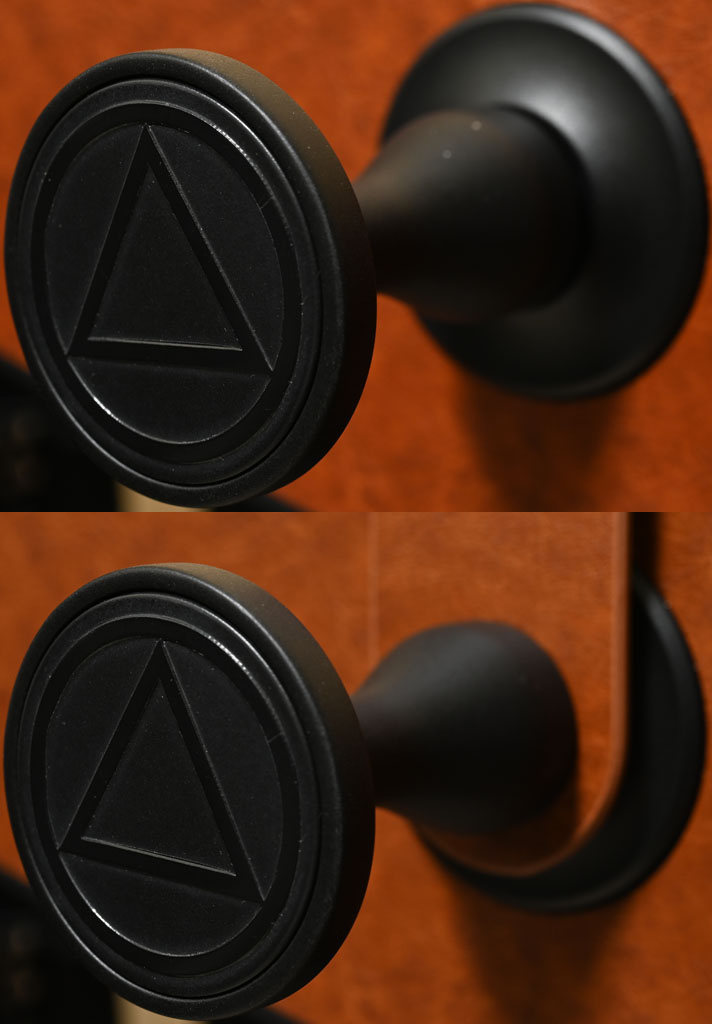

▼轉軸固定扣可更換成隨附耳機掛架，耳機掛架有三角標誌

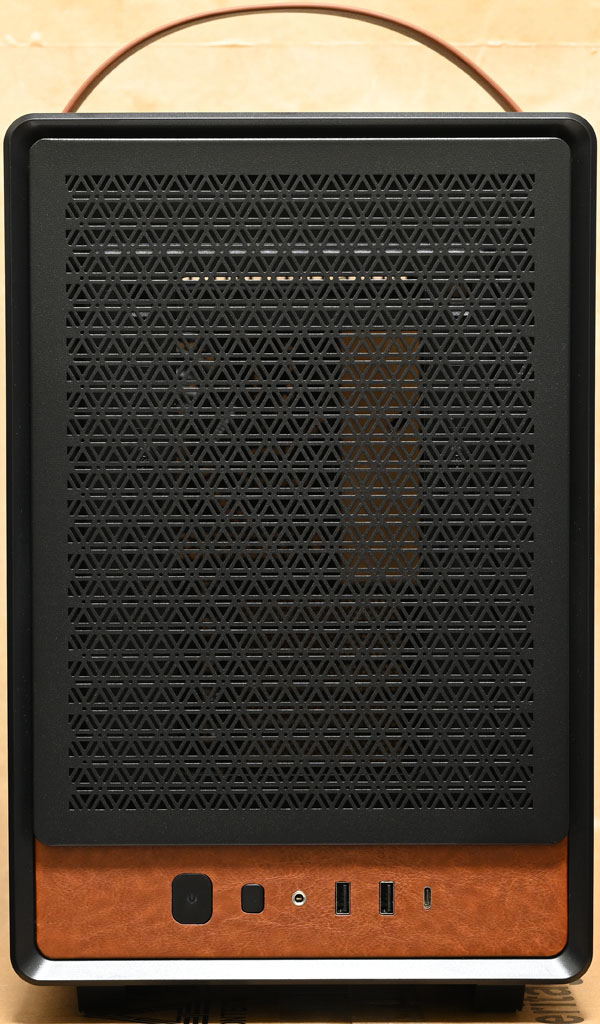

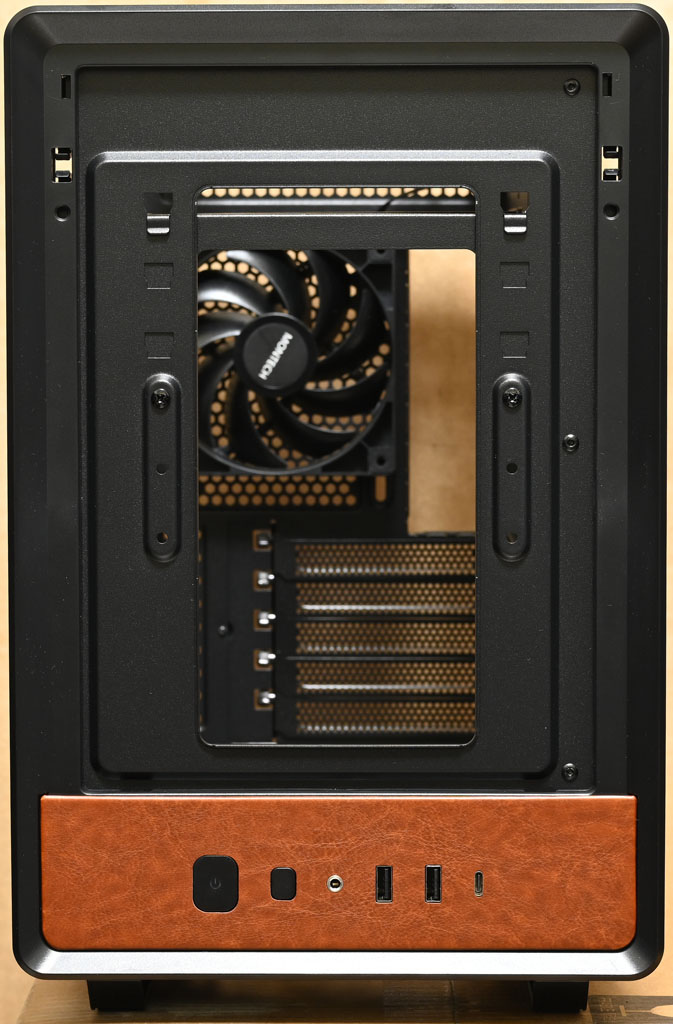

▼前方三角形孔洞金屬網孔板使用卡榫固定，I/O埠、按鈕、指示燈集中在下方皮革區域

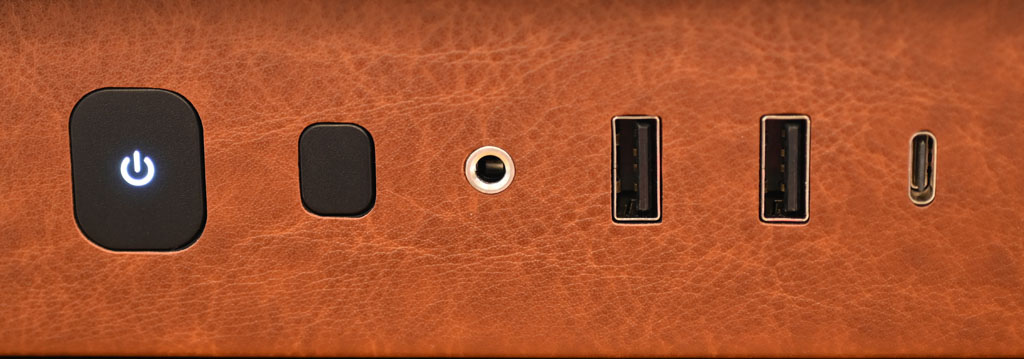

▼由左至右是電源按鈕/指示燈、重置按鈕、耳機麥克風四極3.5mm插孔、2個USB3.2 Type-A、1個USB3.2 Type-C 20Gbps。電源指示燈為白色，未配置硬碟指示燈
▼從前方三角形孔洞金屬網孔板左上及右上施力往前拉可脫離固定卡榫，往上提脫離插入式固定扣便可取下

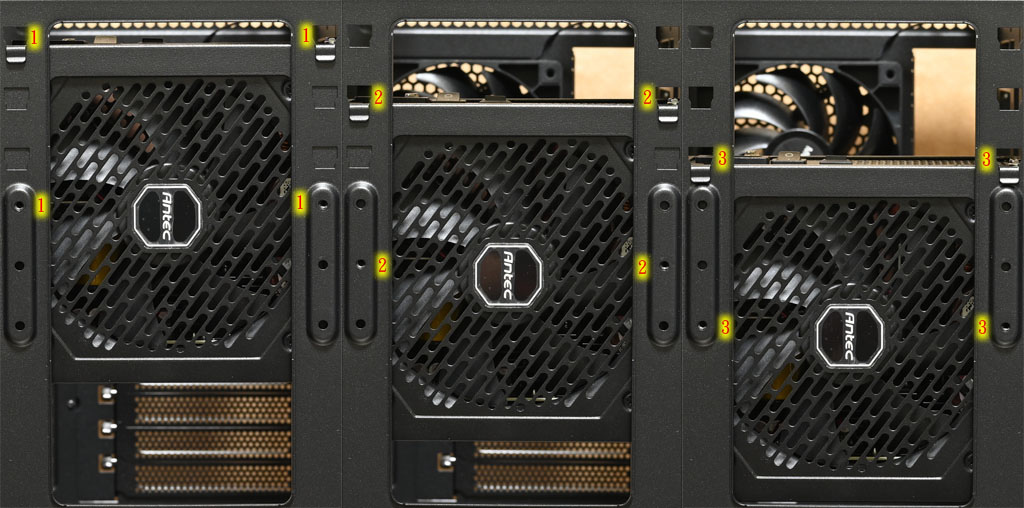

▼前方電源供應器固定架具備3段安裝位置，電源固定架左上/右上使用插入固定扣，左下/右下使用螺絲固定。3段安裝位置如下圖所示

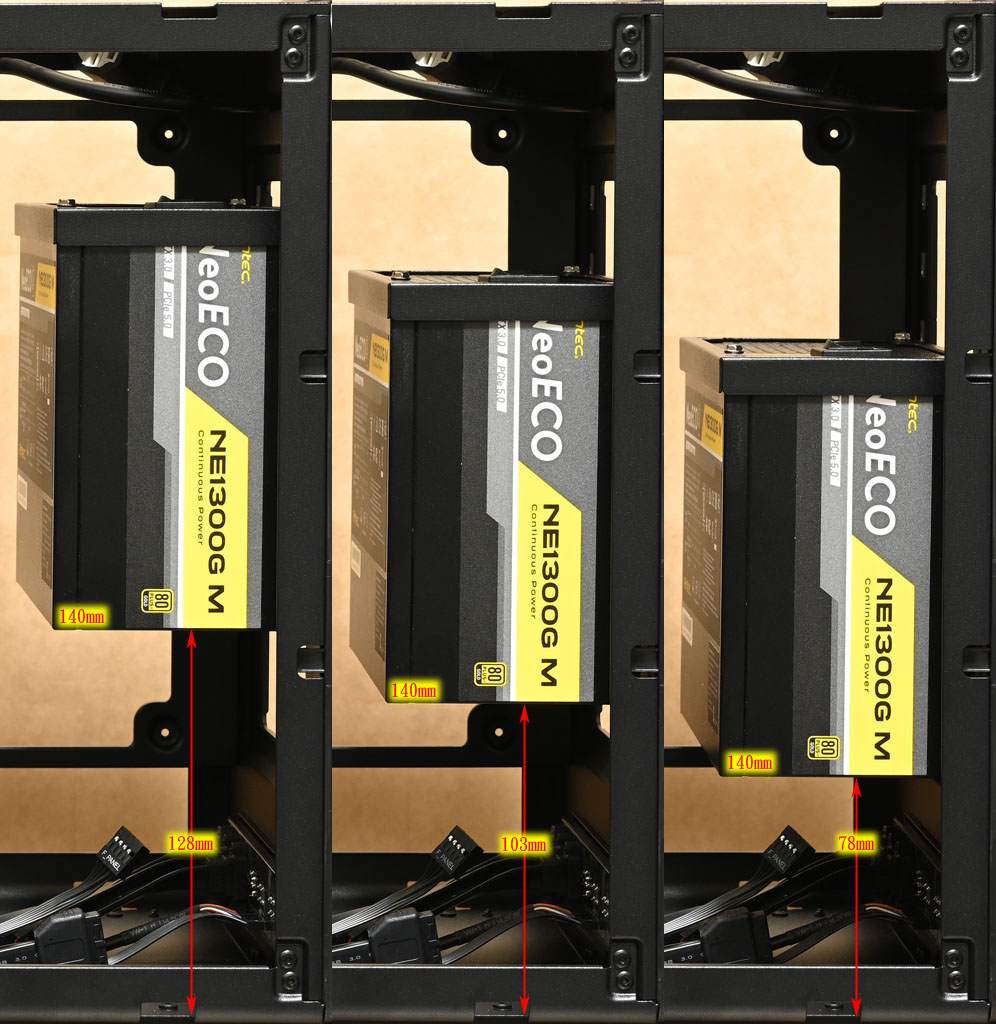

▼電源固定架安裝長度140mm的ATX電源供應器時，3段安裝位置下電源與底部的距離分別是128mm、103mm、78mm

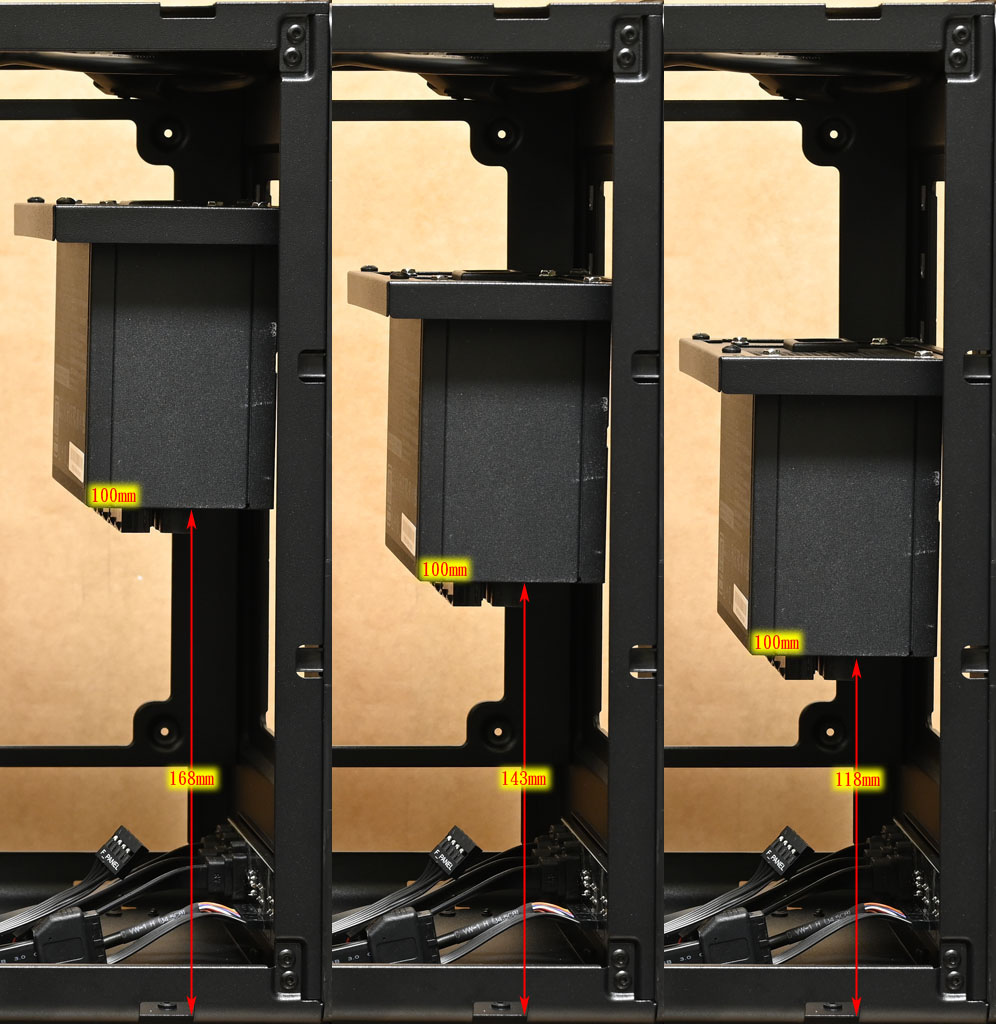

▼電源固定架安裝長度100mm的SFX電源供應器時，3段安裝位置下電源與底部的距離分別是168mm、143mm、118mm

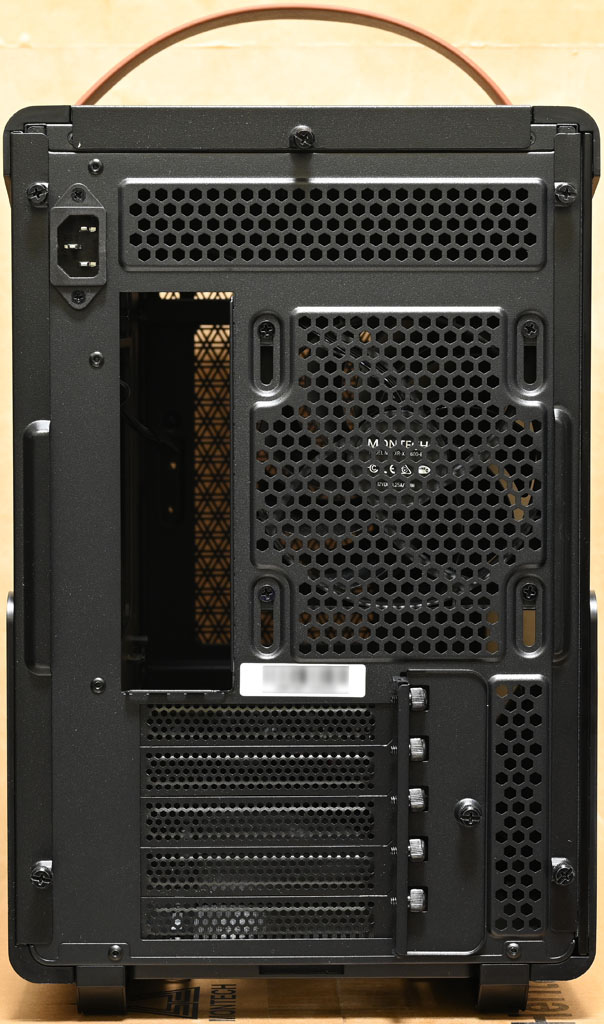

▼後方左上有C14交流電源輸入插座，六角形孔洞通風口的長條形固定孔可裝1個120mm風扇，水冷排可裝120mm。配置5個無支架標準擴充槽

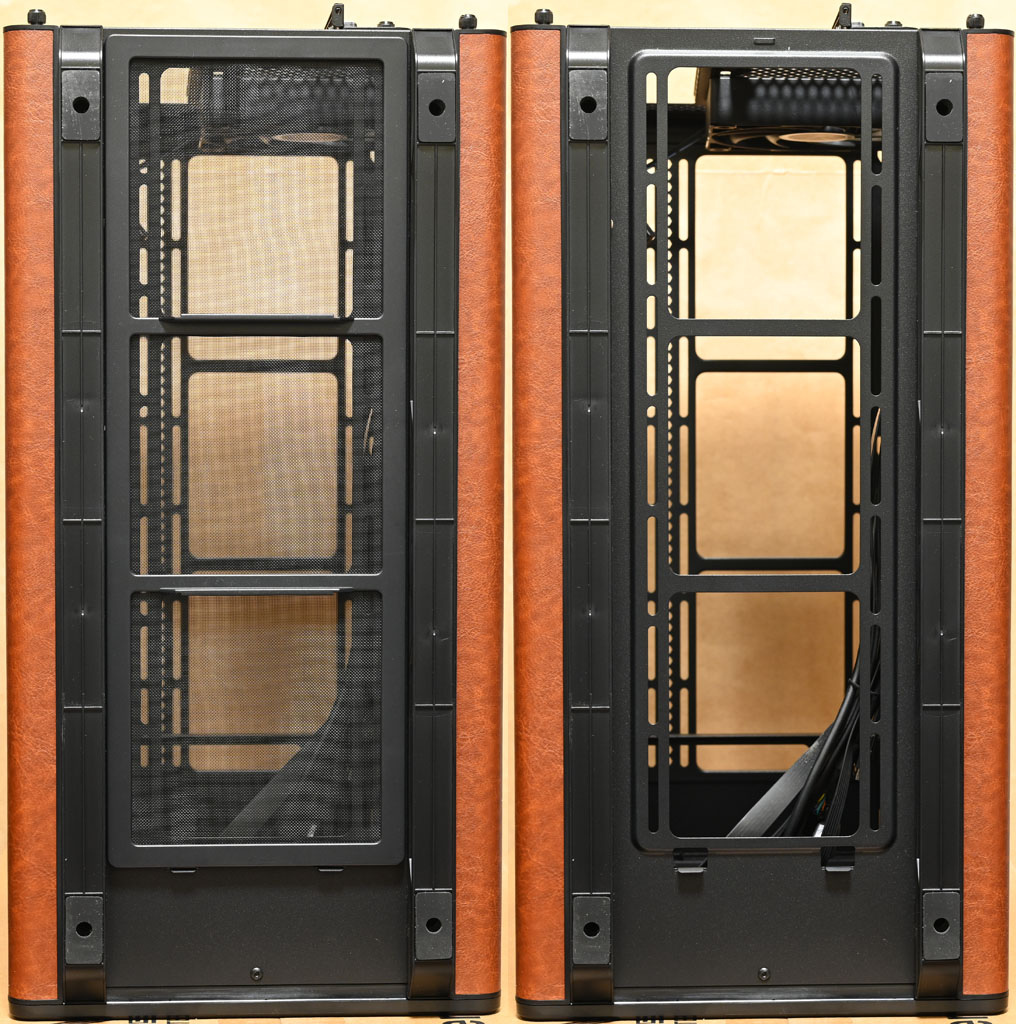

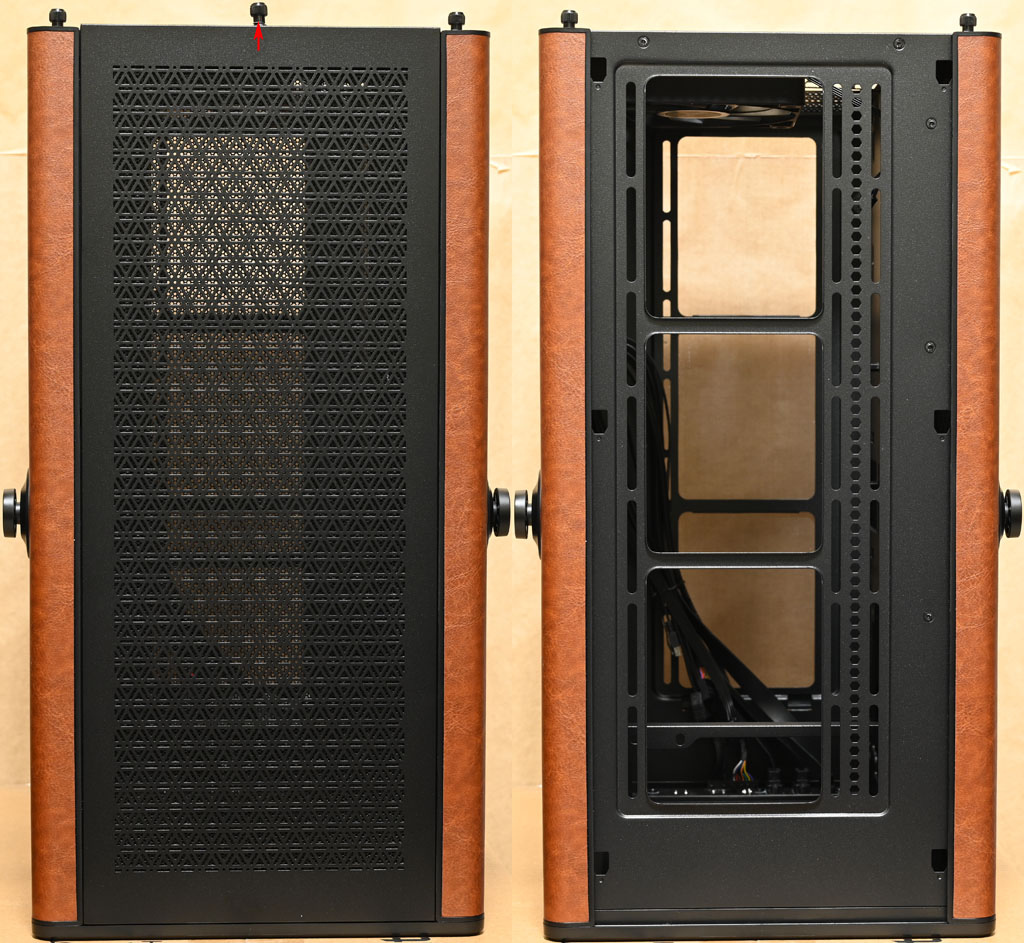

▼鬆開防掉落手轉螺絲(紅色箭頭)後將頂部三角形孔洞金屬網孔板往後抽一小段距離便可取下。頂部固定架可裝3個120mm或2個140mm風扇，水冷排可裝360mm

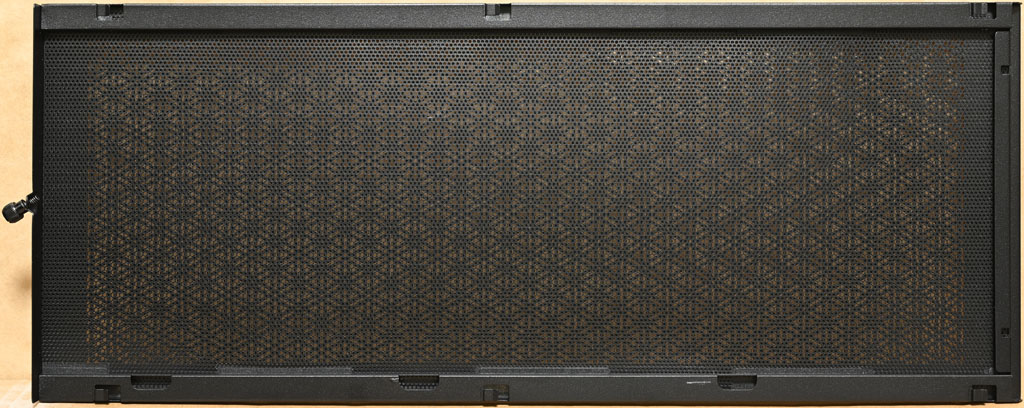

▼頂部三角形孔洞金屬網孔板有嵌入式過濾網
▼底部腳座有防滑墊，底部通風口配置磁吸式過濾網

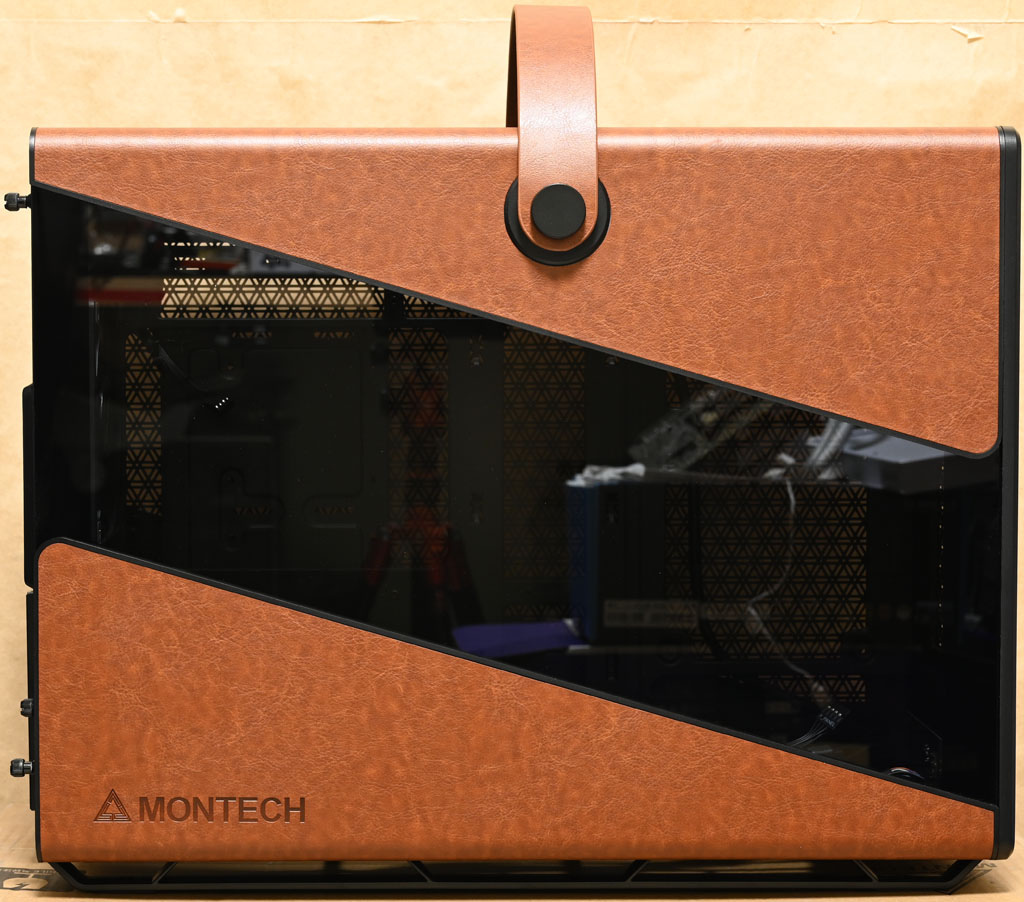

▼左側板上下梯形區域為皮革材質，左下有商標，中間平行四邊形區域有強化玻璃視窗。取下皮革提帶，鬆開2個防掉落手轉螺絲，將左側板往後抽一小段距離便可取下

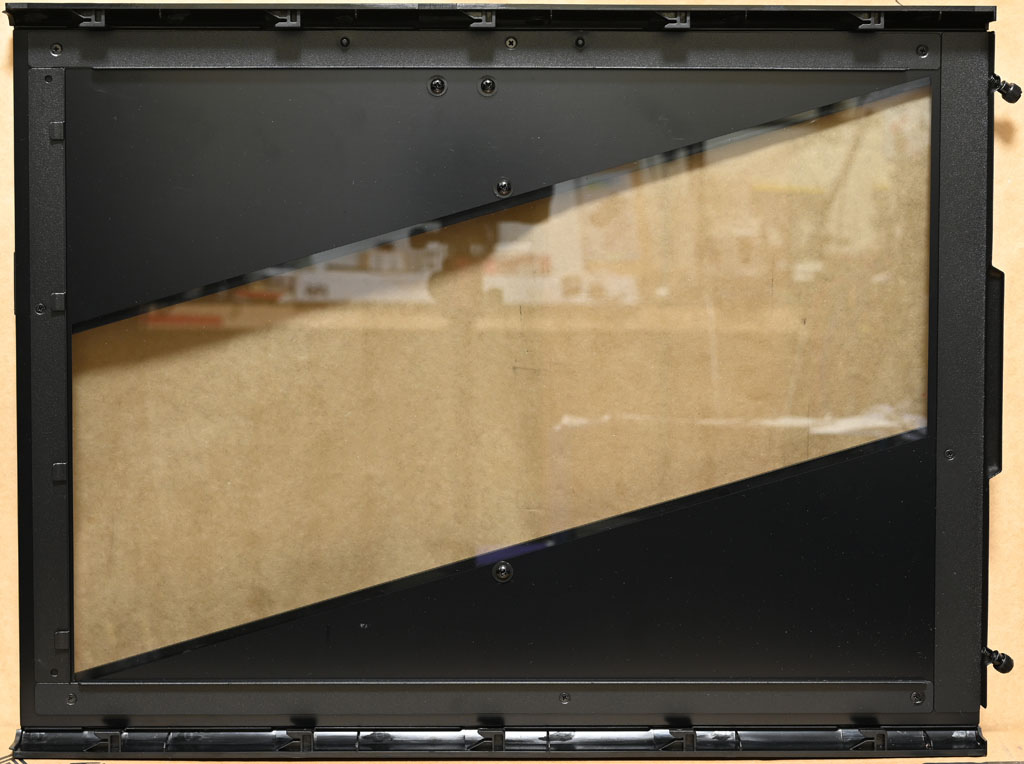

▼左側板背面上下有滑動卡榫

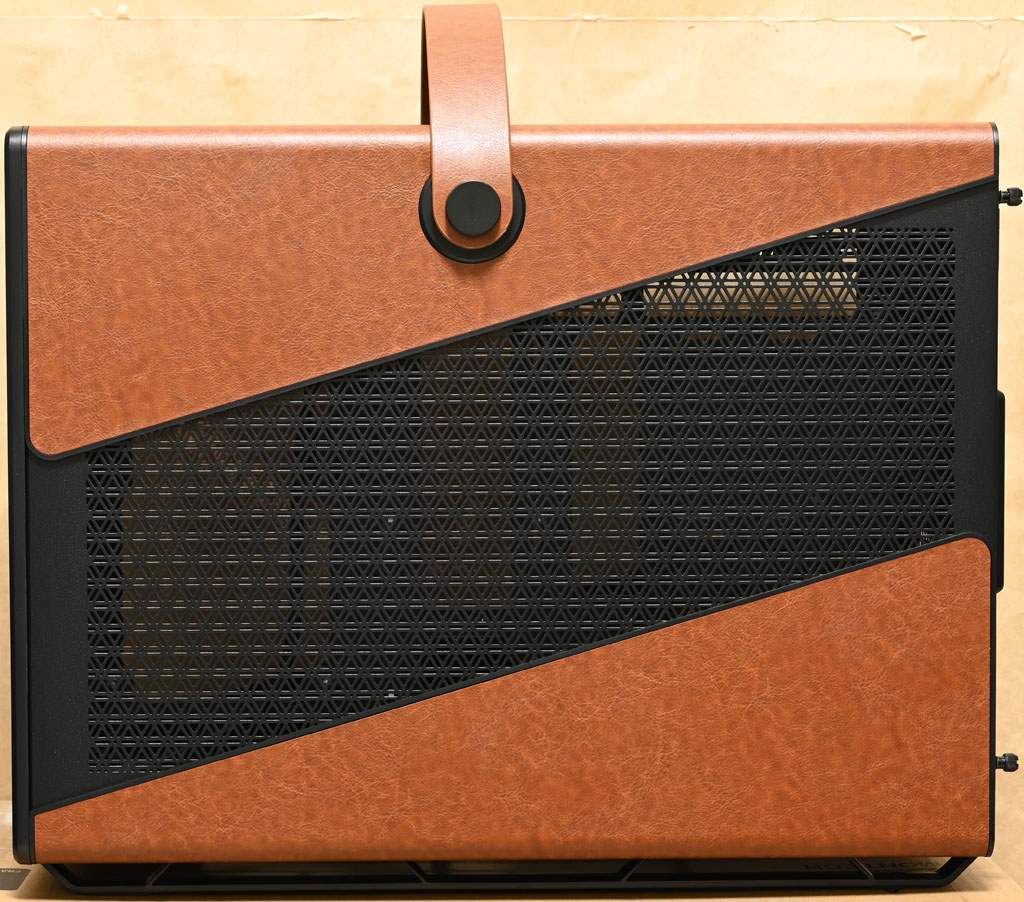

▼右側板上下梯形區域為皮革材質，中間平行四邊形區域有造型網狀通風口。取下皮革提帶，鬆開2個防掉落手轉螺絲，將右側板往後抽一小段距離便可取下
▼右側板背面上下有滑動卡榫

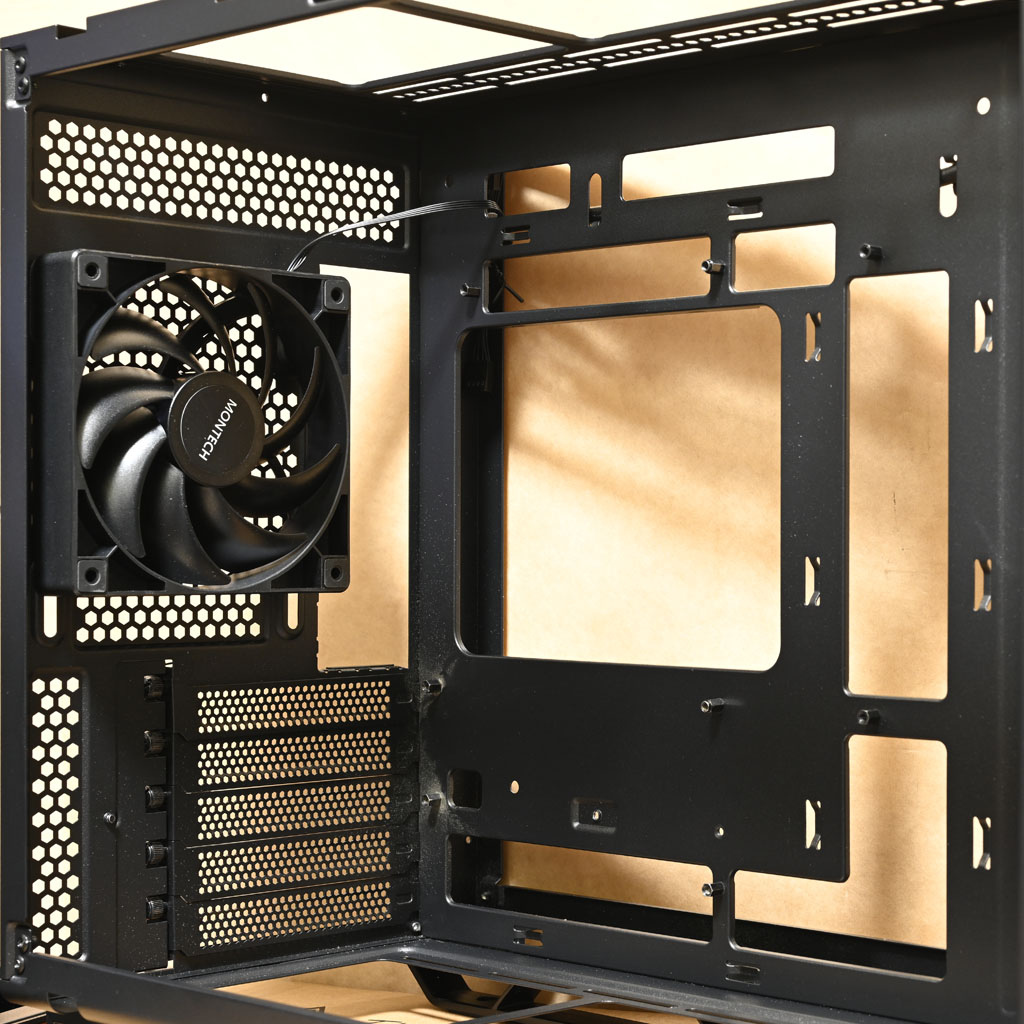

▼左側配置圖，主機板底板配置多個大面積開口及穿線開口

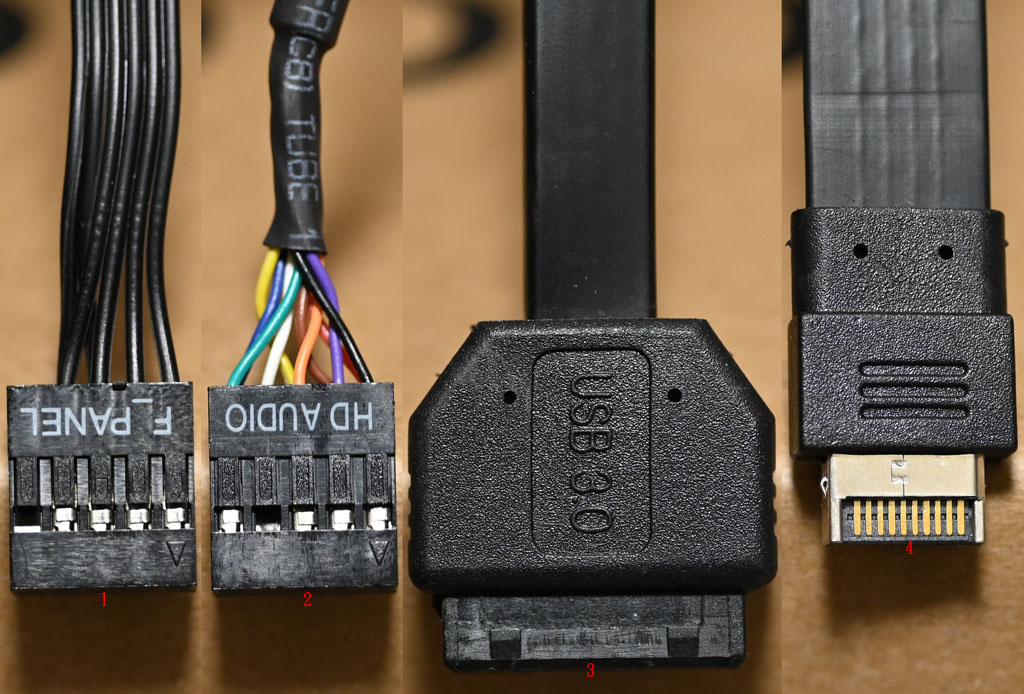

▼機殼連接線組，1為電源/重置按鈕及電源指示燈一體式接頭，2為耳機/麥克風插座接頭，3為USB3.2 Type-A主機板接頭，4為USB3.2 Type-C主機板接頭
▼交流電源線輸出直角C13插頭，耐流10A

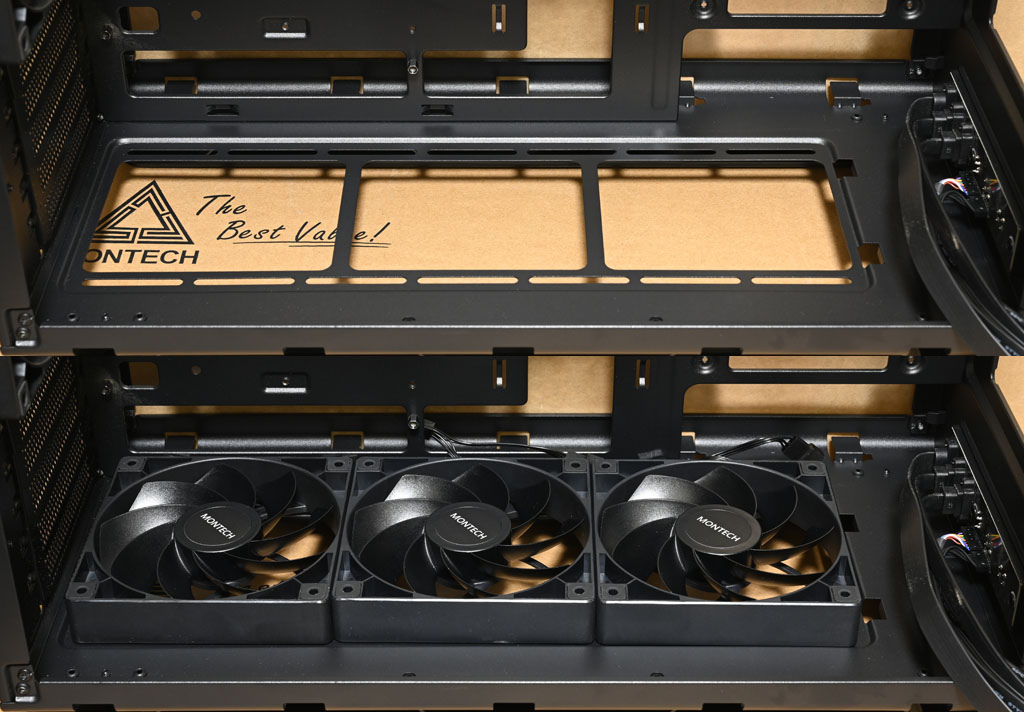

▼底部通風口可裝3個120mm風扇，可將隨附的3個反向120 PWM風扇安裝於此
▼後方預裝1個120 PWM風扇，可重複拆裝的網狀通風擋板使用手轉螺絲固定

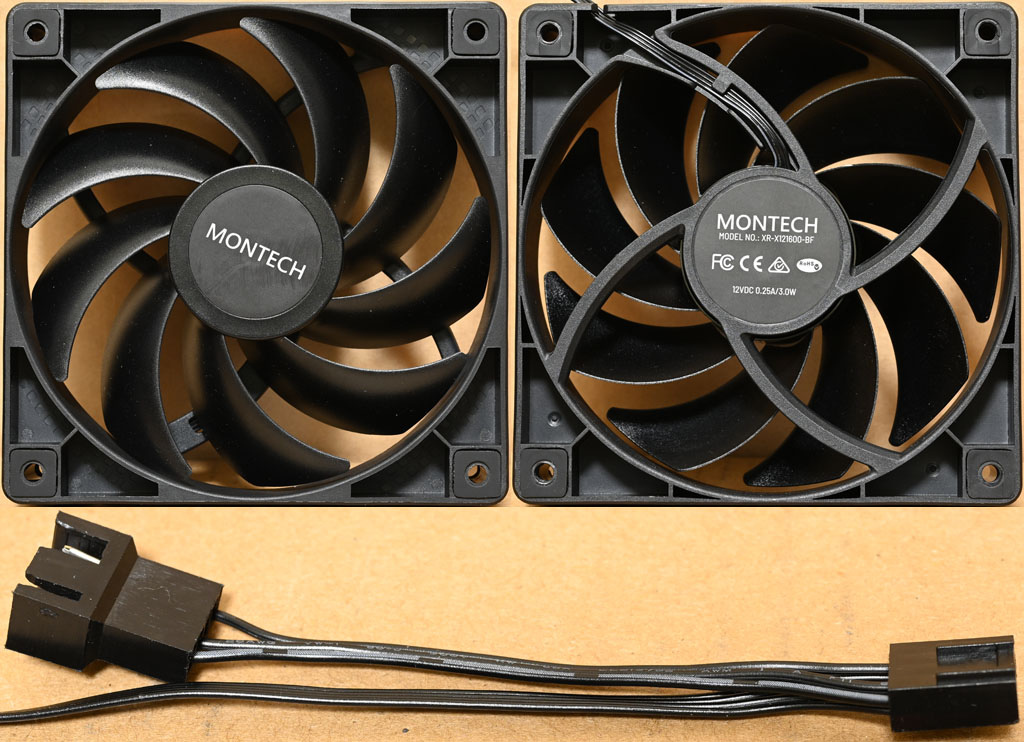

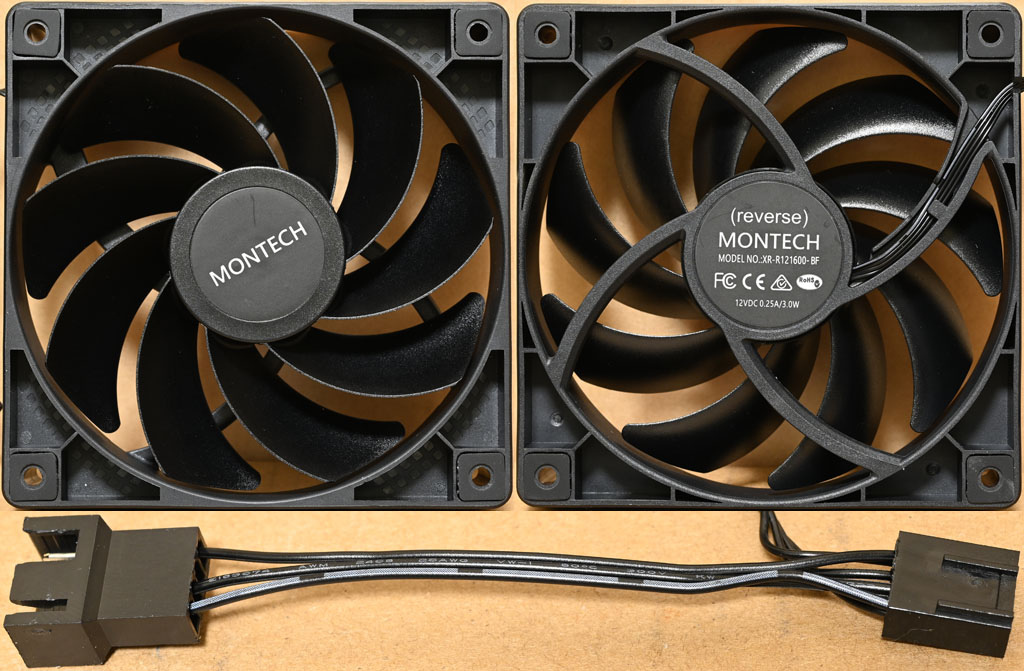

▼120 PWM風扇，9葉片扇葉軸心處有商標貼紙，外框角落鎖孔處有防震墊，中央標籤上面有商標/型號/認證標誌/電壓/電流/功率。PWM 4pin線路長度至母頭35公分，母頭至公頭線路長度7公分
▼反向120 PWM風扇，9葉片反向扇葉軸心處有商標貼紙，外框角落鎖孔處有防震墊，中央標籤上面有反向/商標/型號/認證標誌/電壓/電流/功率。PWM 4pin線路長度至母頭8公分，母頭至公頭線路長度7.5公分

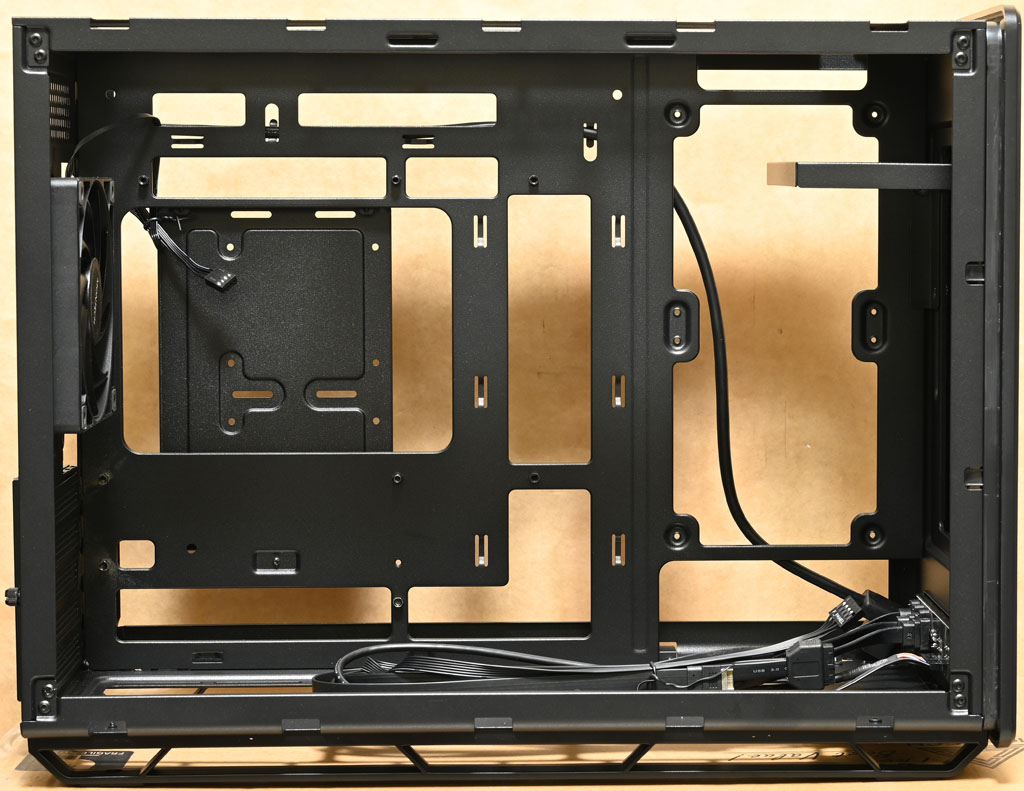

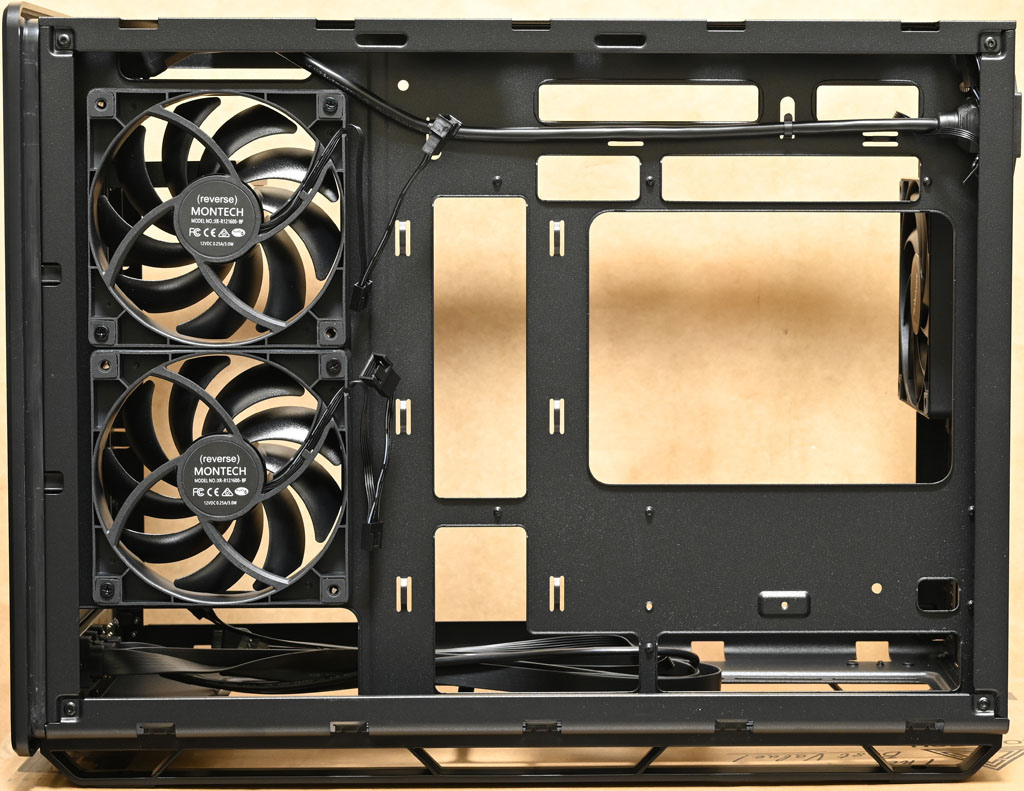

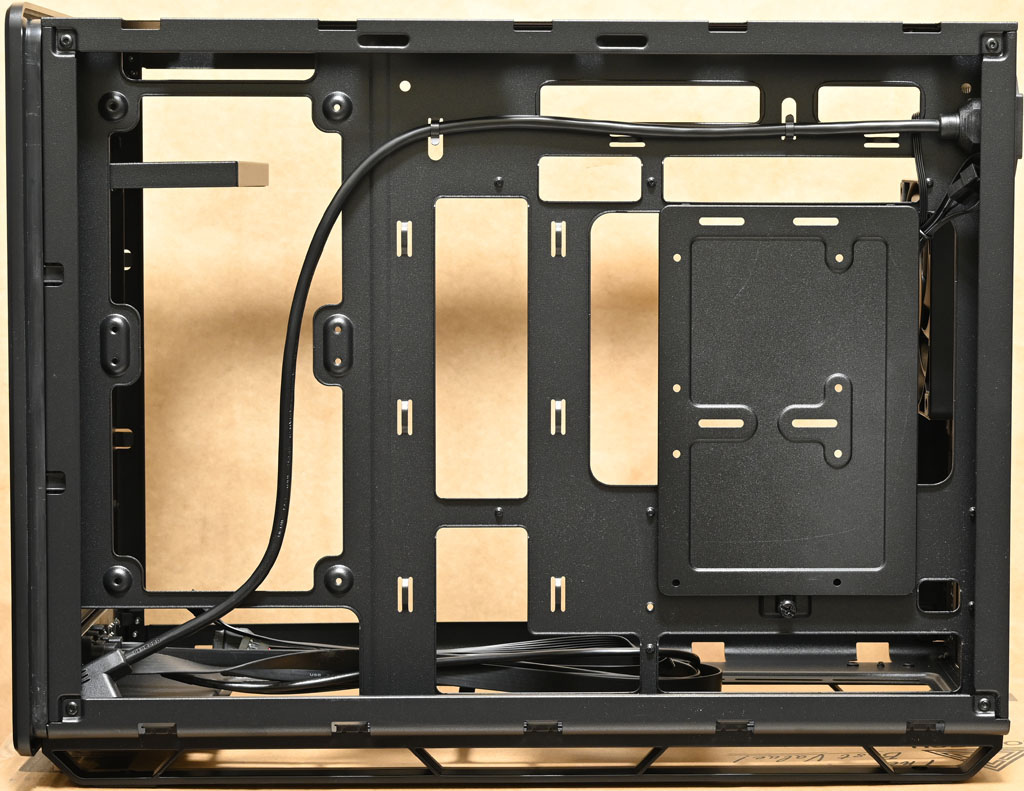

▼右側配置圖，主機板底板背面配置3.5吋/2.5吋活動固定板，使用手轉螺絲固定
▼右側前方可裝2個120mm風扇
▼反向120 PWM風扇可用右側前方風扇專用長螺絲裝在右側前方

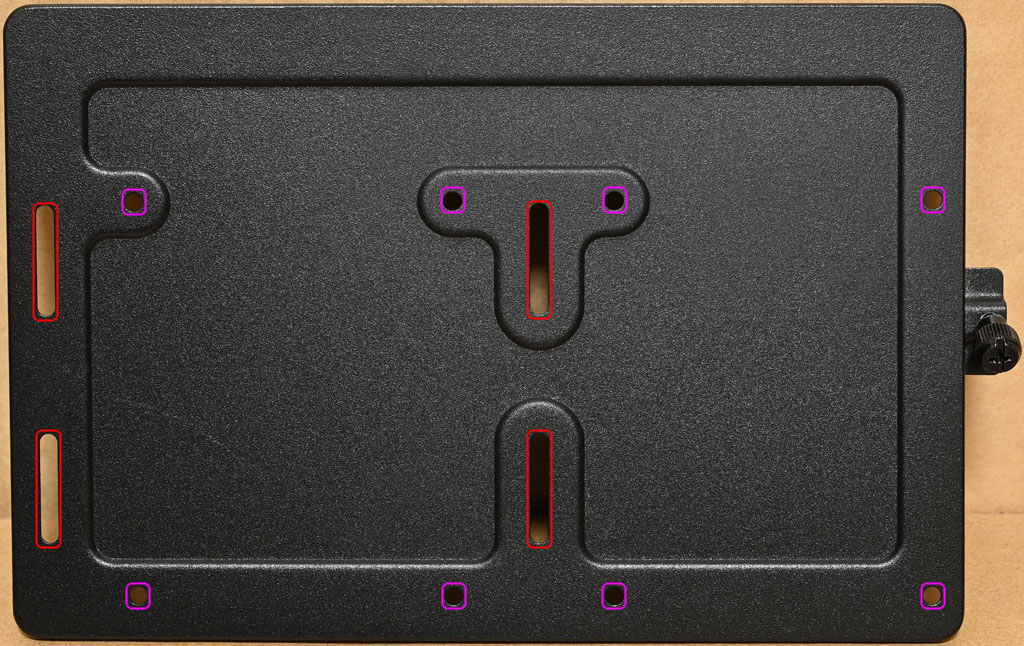

▼主機板底板背面3.5吋/2.5吋活動固定板使用手轉螺絲固定，上面有1個3.5吋裝置長條形固定孔(紅框)及2個2.5吋裝置固定孔(紫框)

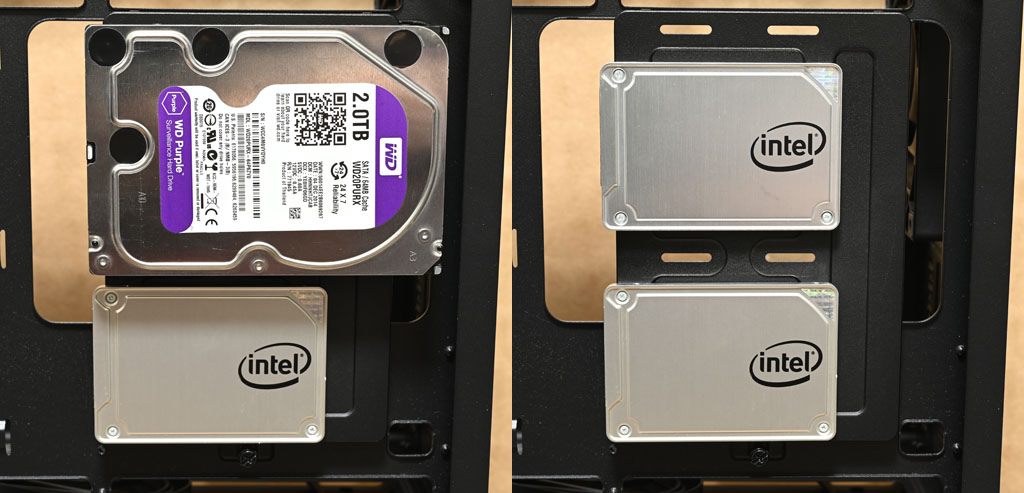

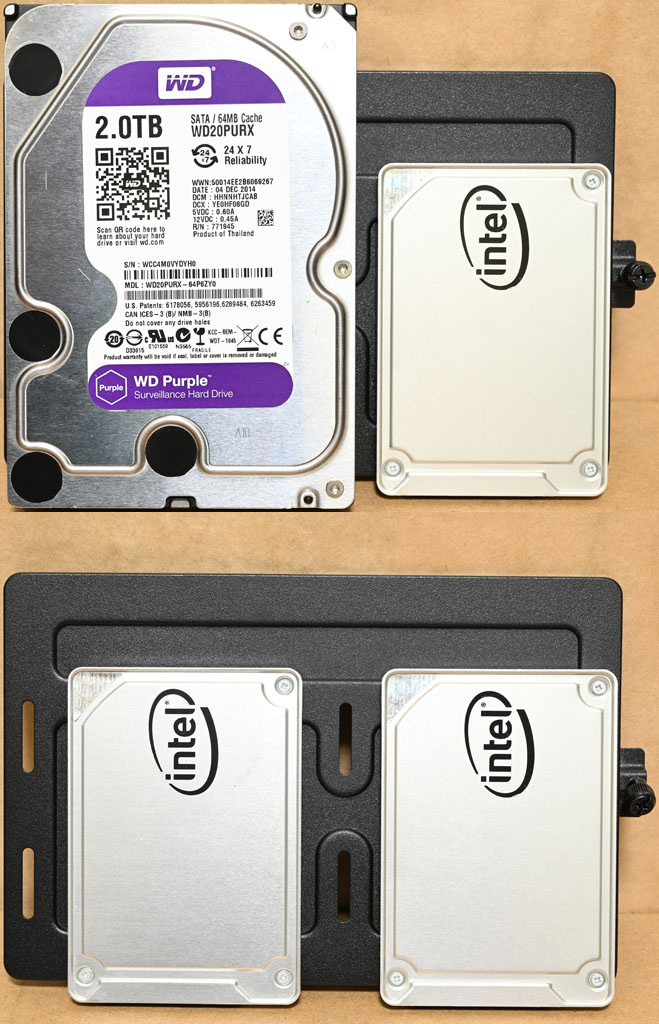

▼3.5吋/2.5吋活動固定板可安裝1個3.5吋裝置加1個2.5吋裝置(上)或2個2.5吋裝置(下)
▼主機板底板背面安裝3.5吋/2.5吋裝置示意圖

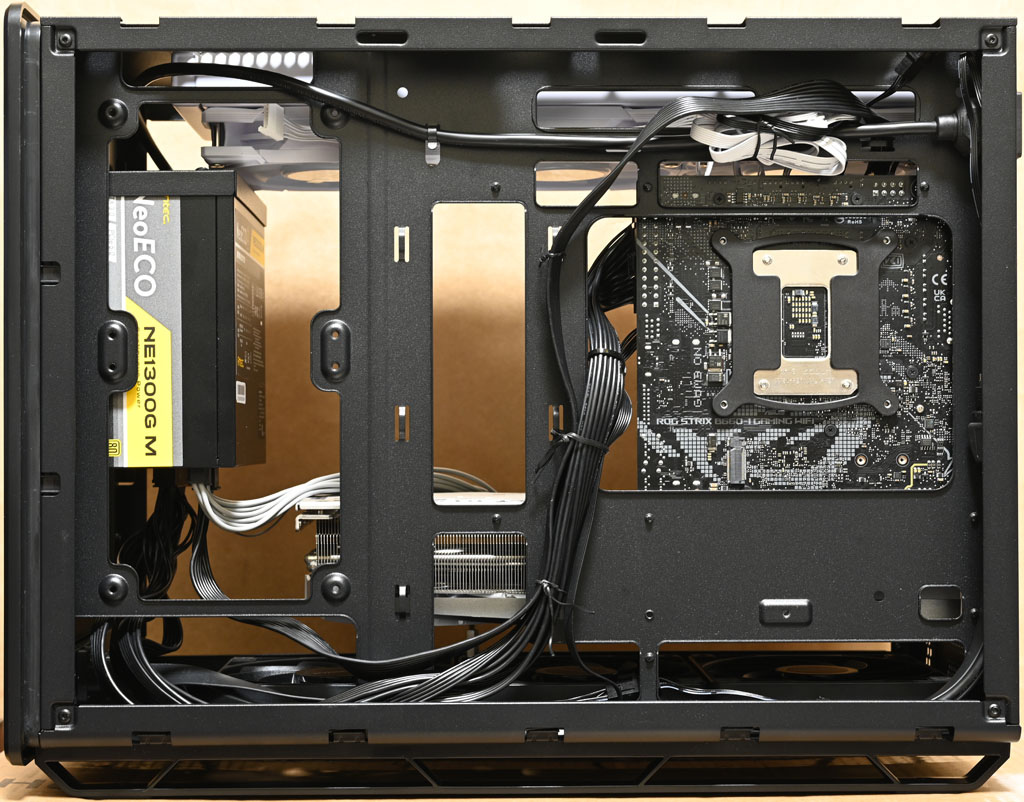

▼安裝完成右側配置圖

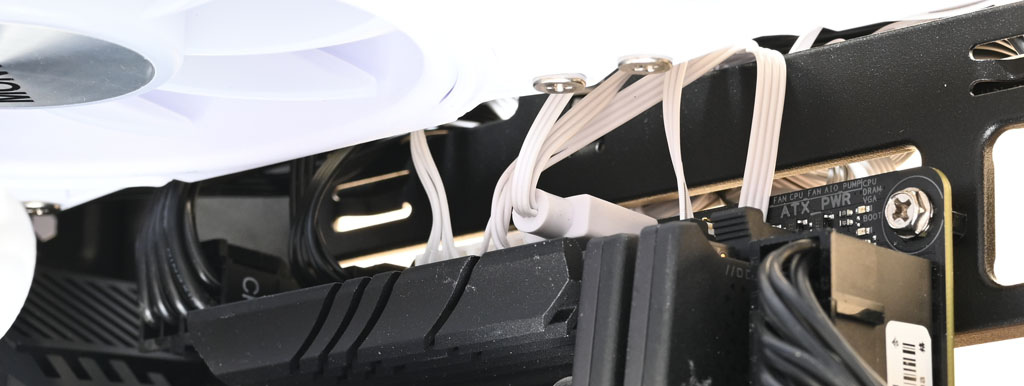

▼頂部安裝MONTECH君主HyperFlow ARGB 360一體式水冷散熱器時，水冷排風扇與主機板之間配線空間如下圖所示
▼安裝MSI GEFORCE RTX 4070 Ti GAMING X TRIO WHITE(337×140×62mm)時，顯示卡前端距離前方111mm

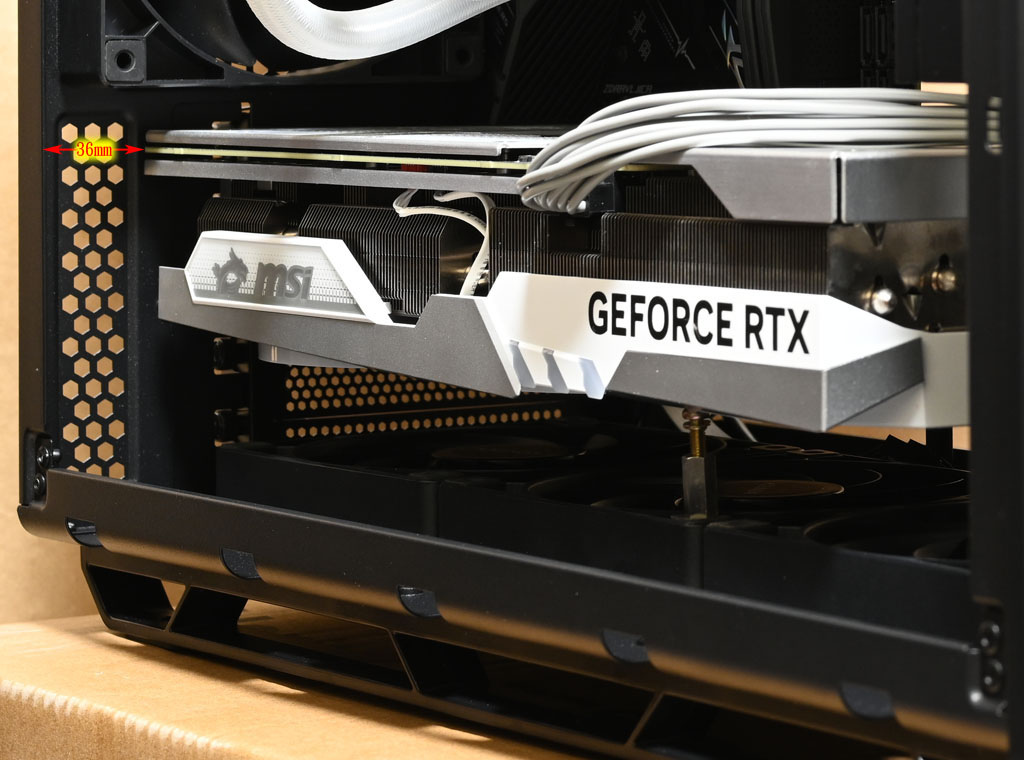

▼安裝MSI GEFORCE RTX 4070 Ti GAMING X TRIO WHITE(337×140×62mm)時，顯示卡頂部距離左側36mm

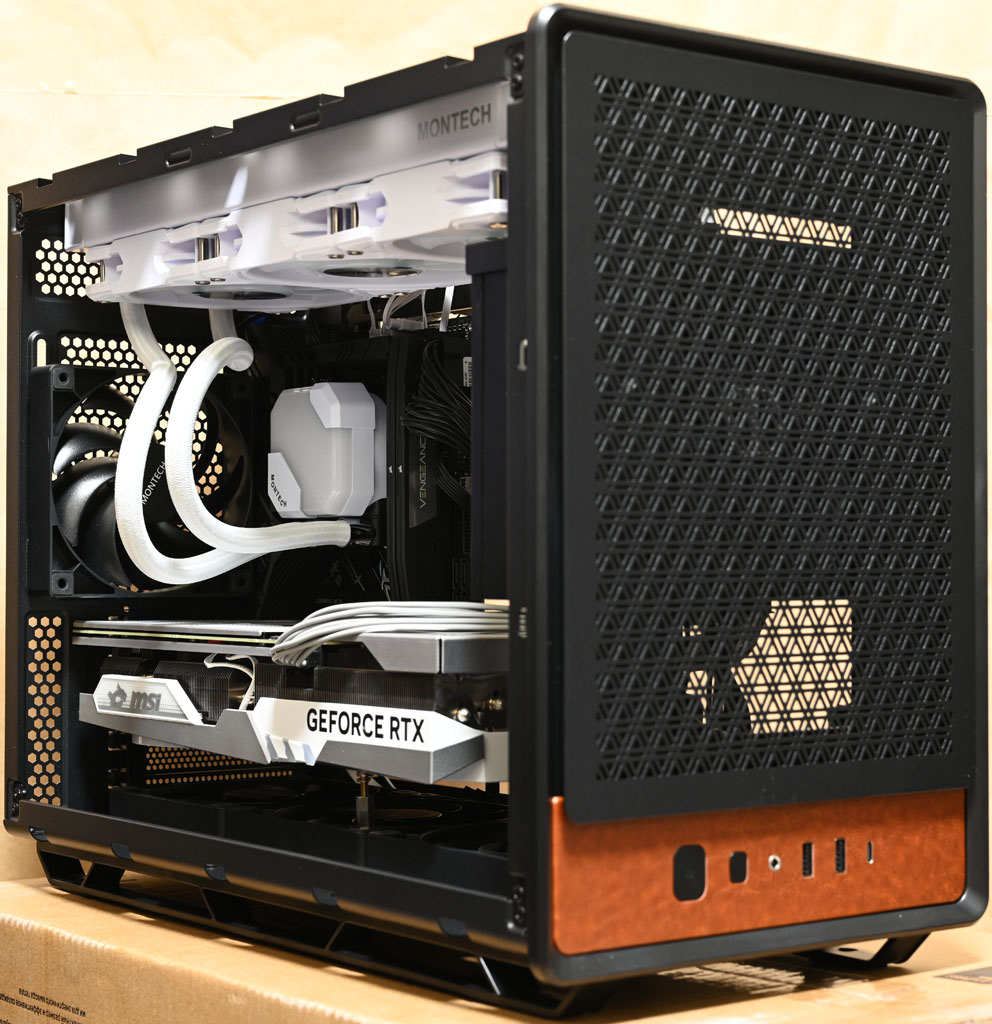

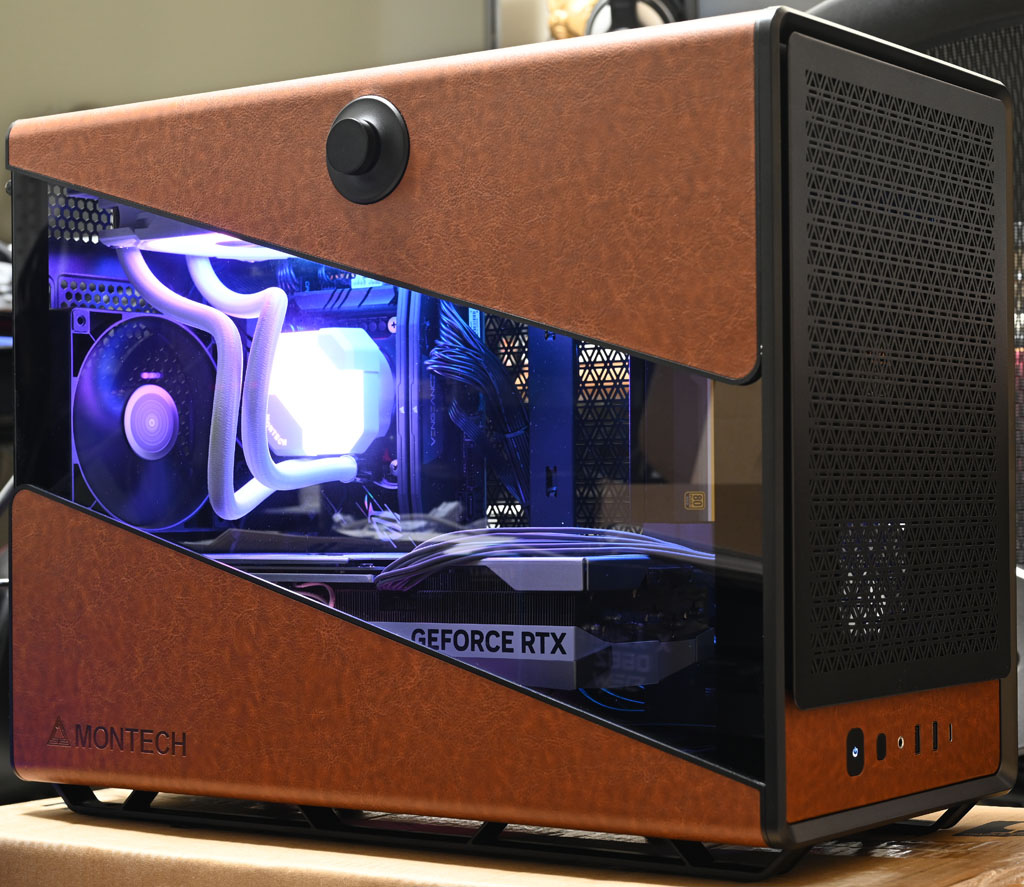

▼安裝完成左側配置圖
接下來進行CPU+GPU高負載前/後溫度比較
處理器：Intel Core i7-12700K
主機板：ROG STRIX B660-I GAMING WIFI
記憶體：CORSAIR VENGEANCE DDR5-5600 CL36 32GB(2×16G)
作業系統碟：WD_BLACK SN750 SE 1TB
顯示卡：MSI GEFORCE RTX 4070Ti GAMING X TRIO WHITE
散熱器：MONTECH君主HyperFlow ARGB 360一體式水冷散熱器及THERMALRIGHT LGA17XX-BCF改裝扣具
電源供應器：ANTEC NeoECO NE1300G M，風扇朝前
主機板UEFI設定均維持預設值，使用Intel XTU(Extreme Tuning Utility)軟體將CPU功耗限制在180W，隨附的3個反向風扇均裝在機殼底部
▼CPU+GPU高負載前Core Temp、GPU-Z感測器、AIDA64感測器頁面
▼CPU+GPU高負載30分鐘後Core Temp、GPU-Z感測器、AIDA64感測器頁面
▼CPU+GPU高負載30分鐘後的紅外線熱影像圖
不錯的點：
○皮革提帶方便移動電腦主機，轉軸處可換裝耳機掛架
○小巧機殼尺寸內可安裝Micro ATX主機板、160mm長度ATX電源、400mm長度顯示卡、360mm一體式水冷
○可裝最多9個風扇，預裝1個120 PWM風扇及3個反向120 PWM風扇，反向風扇PWM 4pin採用短線方便串接
○配置5個無支架標準擴充槽，不用擔心介面卡連接埠會被阻擋
○前置USB埠提供2個USB3.2 Type-A及1個USB3.2 Type-C 20Gbps
○主機板底板背面3.5吋/2.5吋活動固定板提供1個3.5吋加1個2.5吋或2個2.5吋安裝位置
可改進的點：
○僅配置頂部嵌入式過濾網及底部磁吸式過濾網
○限定使用C14輸入插座電源，交流電源線標示額定電流10A，需注意最大耗電量
○未配置硬碟指示燈
○需注意使用環境溫度及濕度，避免皮革加速變質
報告完畢，謝謝收看
