與三五好友或家人出外旅行,回到旅館就是行動裝置充電的時候,這時假若每人都拿出一個Adapter,在插座數目有限又找不到延長線的時候,就會上演一場插座搶奪大作戰,況且這還是沒加上其他也要使用USB充電的裝置呢(例如照相機、攝影機、遊戲機等等)。而且有時前往旅行的國家,其使用的電壓並非國內的電壓規格,這時一款多輸出又能夠支援國際電壓通用輸入的Adapter,會是旅行中的好伴侶,以下是anidees五輸出5V 5A 25W Adapter的簡介及測試

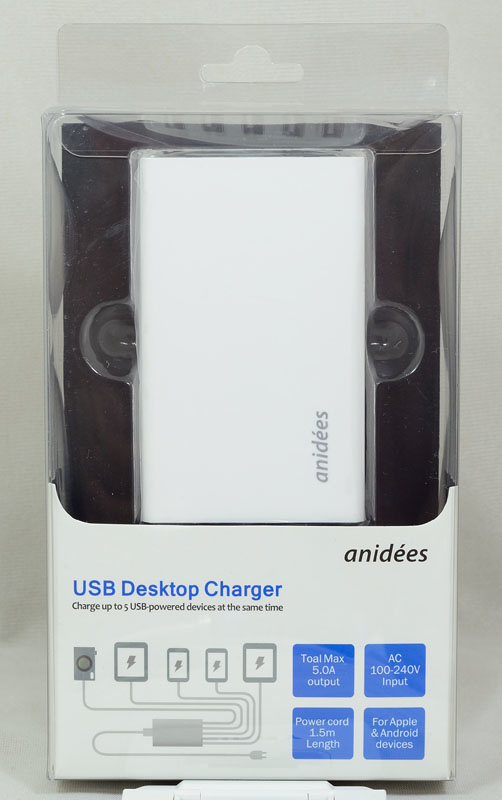

外盒正面,透明包裝直接展示出此款anidees 五輸出Adapter本體,下方紙卡部分印上輸入電壓/輸出電流規格、電源線長度

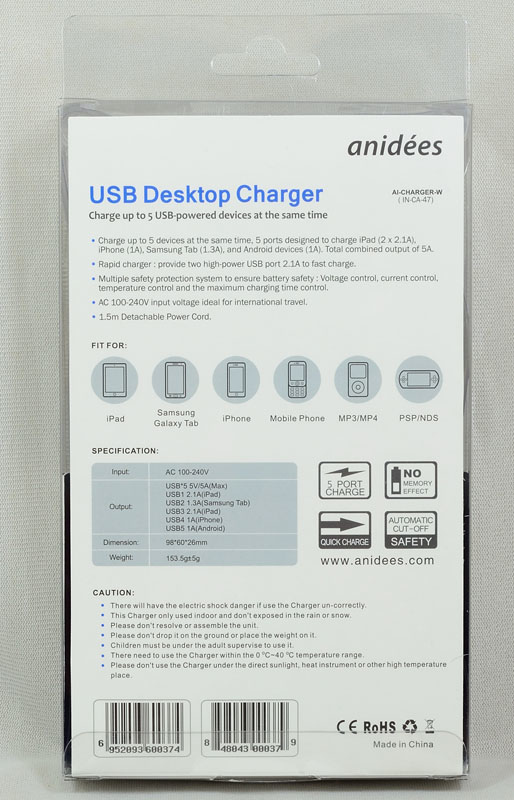

外盒背面,印上特色簡介、適用裝置、注意事項等,並有註明各埠對應裝置種類及輸出電流,雖然各埠都有2.1A~1A不等的電流規格,但規格上最大總和為5A

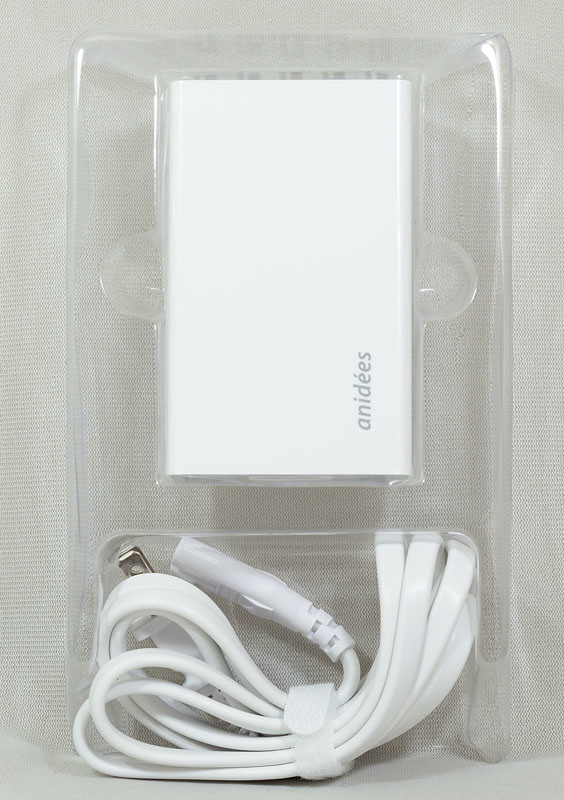

打開包裝,電源本體及電源線放置在透明塑膠殼內

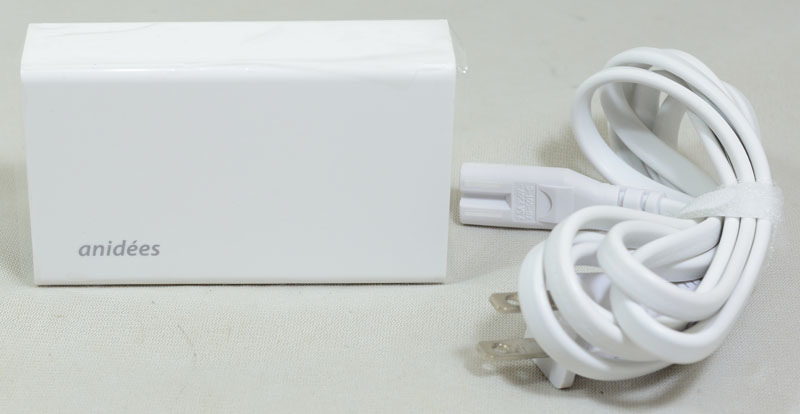

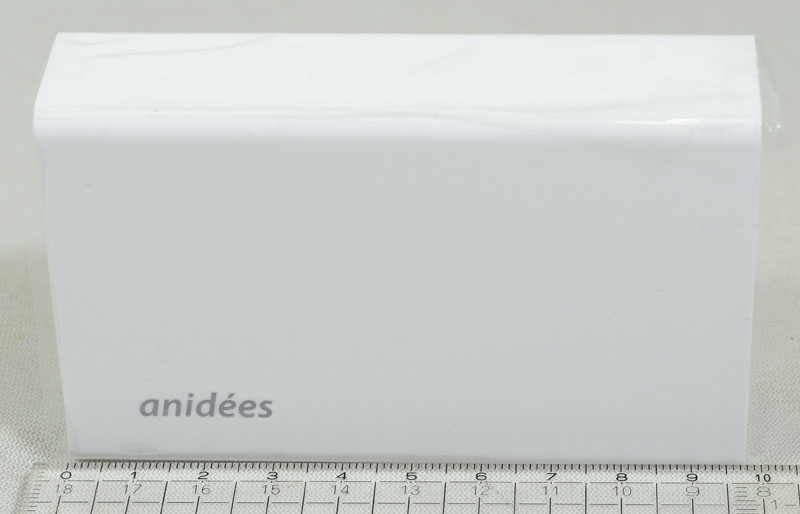

包裝內容物一覽,本體白色的亮面外觀角落印有anidees的商標,相當簡潔,出貨時使用透明塑膠膜覆蓋以保護表面,其附上的白色8字頭電源線有一條魔鬼氈束帶,可供收納整理使用

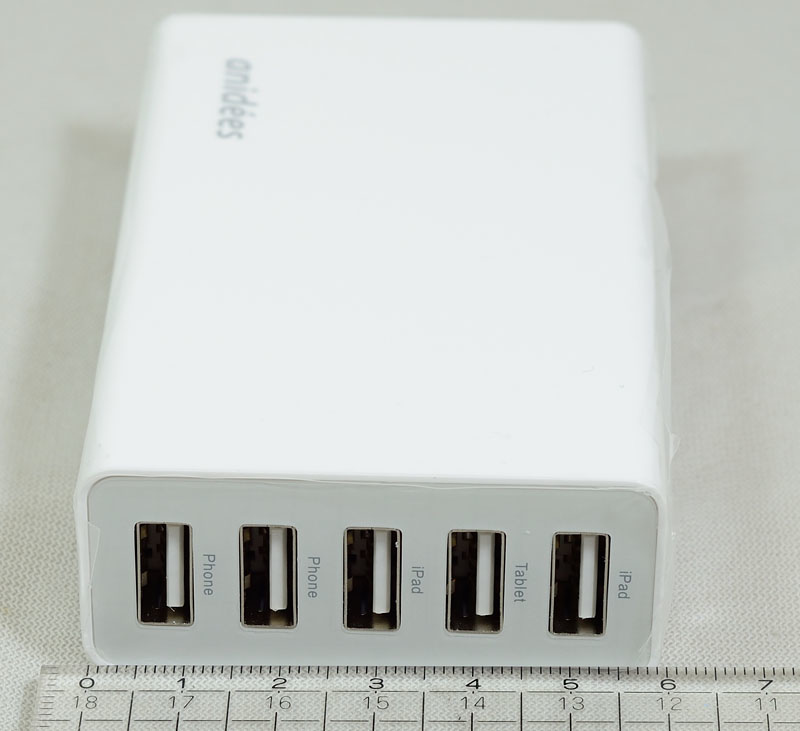

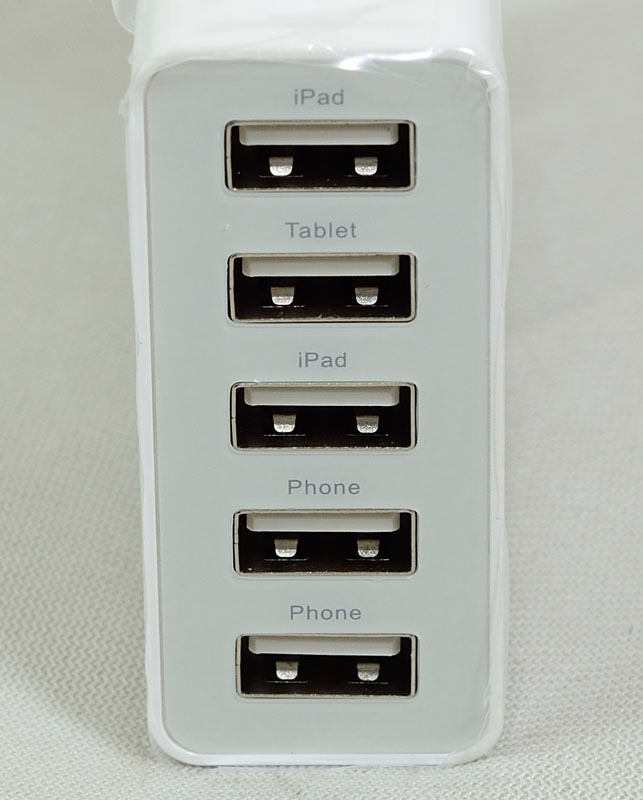

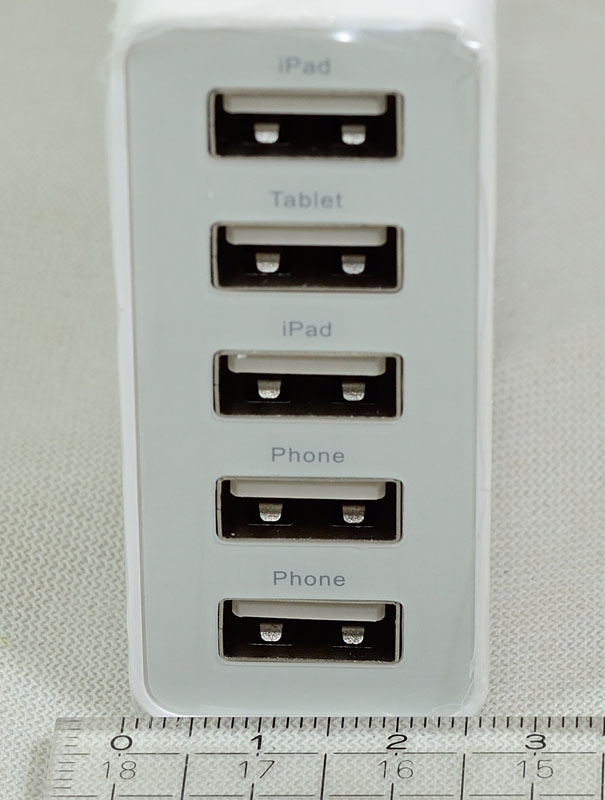

本體前方有五組USB輸出埠,並依照對應的裝置印上標示字樣,有兩組iPad的頭、一組三星平板的頭(Tablet)、一組Phone為iPhone,最下面的Phone是Android使用

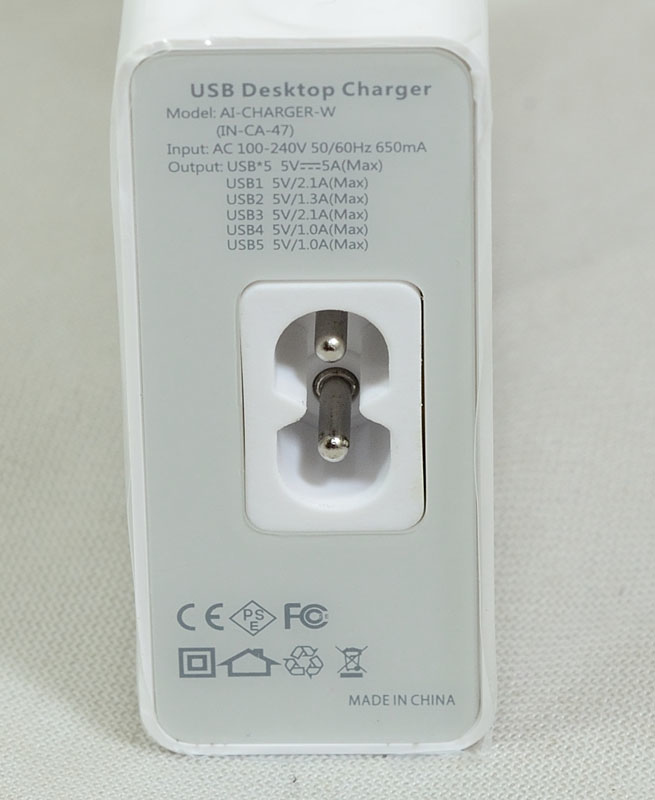

後方為8字頭電源線插座,並印有產品名稱、型號、輸入規格、總和電流、各埠輸出電流及認證標章

本體長度為9.6公分

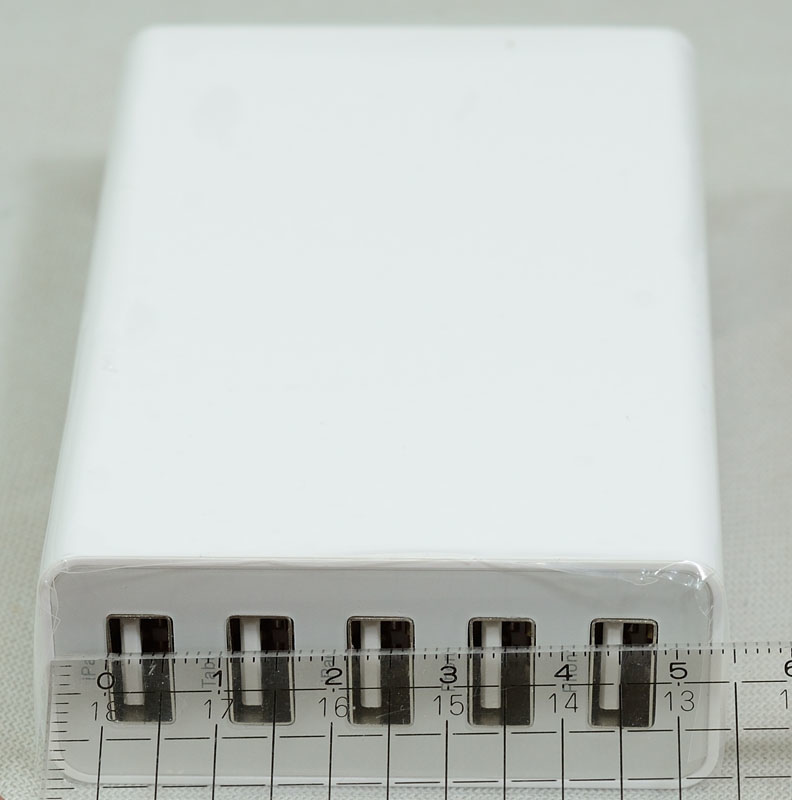

本體寬度為2.6公分

本體高度為6公分

USB埠與埠間距離為1公分

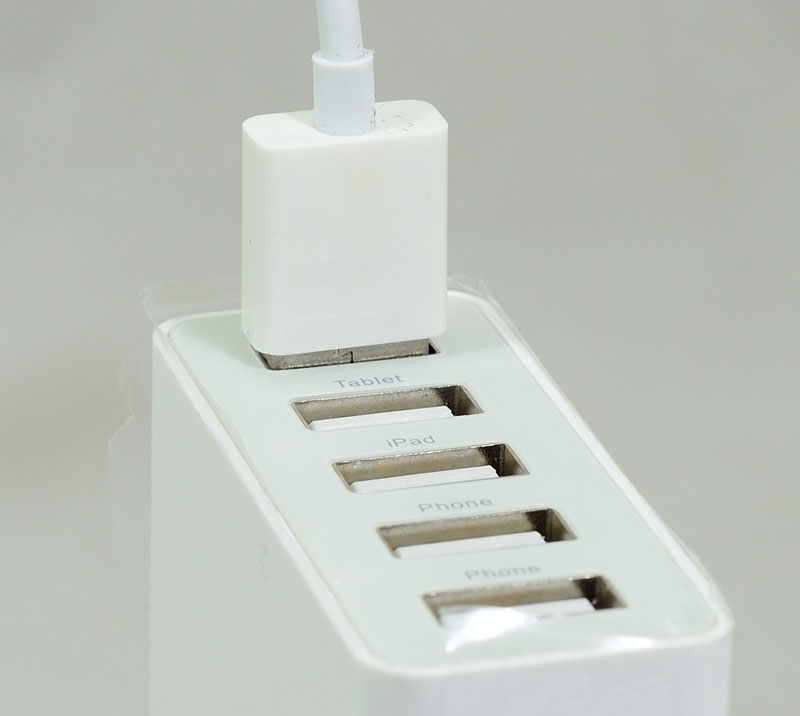

使用一標準長度USB插頭插入後的樣子,插座深度適中

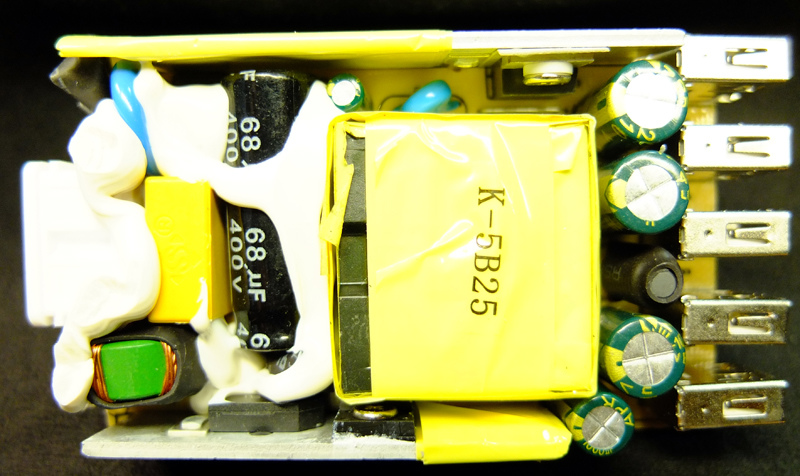

內部結構圖,兩片巨大的散熱片為一次側(下)與二次側(上)功率元件使用,一次側元件大量使用固定膠,避免受震鬆動

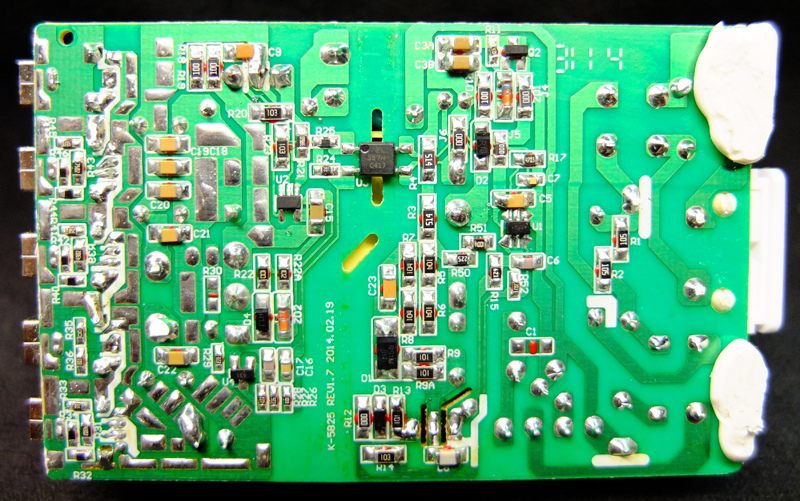

電路板背面,可以看到左邊五組USB輸出(由下至上為iPad、Tablet、iPad、iPhone、Android)僅採用D+/D-直接短路或是搭配電阻分壓方式,來讓其對應裝置可識別為原廠充電器而達到快充目的
電路二次側也採用同步整流方案,提高轉換效率,並減少發熱量

接下來就是輸出性能測試

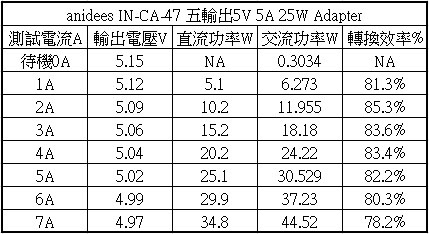

轉換效率圖,雖然標示為5A,但實際上測試可達7A輸出,在正常5A運作範圍內其效率在81%~85%之間,最高效率點在2A~3A區間內
未輸出下其待機功耗為0.3W

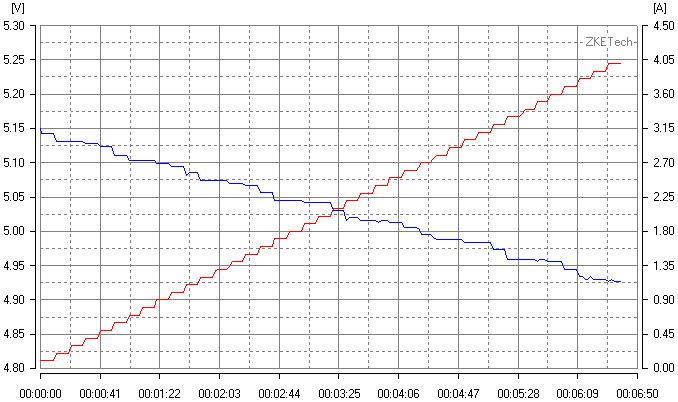

單埠輸出負載測試,可以看到電壓隨著輸出電流而下降,無線損補償機能,且單埠電流至4A仍未切斷輸出,表示未有單埠過電流(負荷)保護

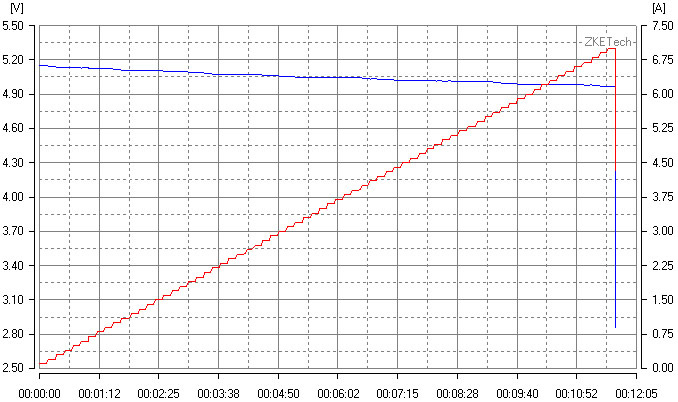

整體輸出負載測試,當輸出電流總和達到7A時,便會切斷電源輸出,過電流保護點為140%

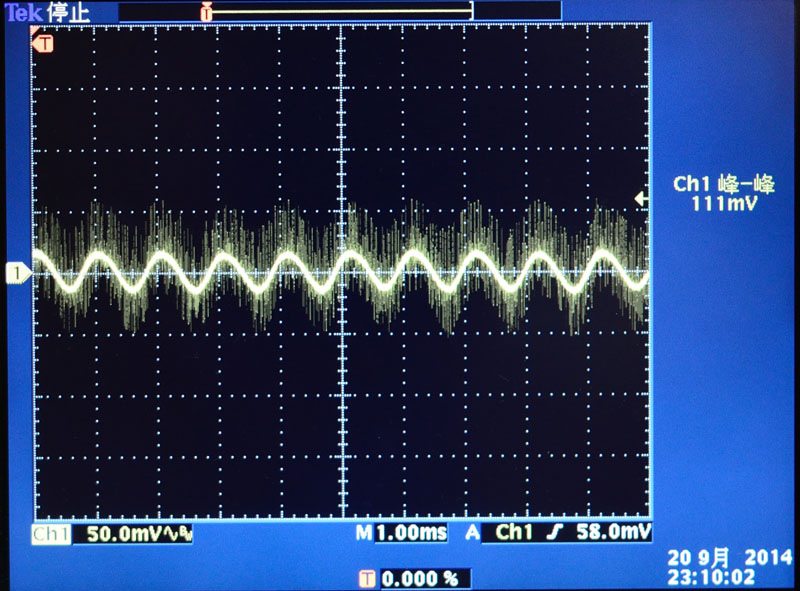

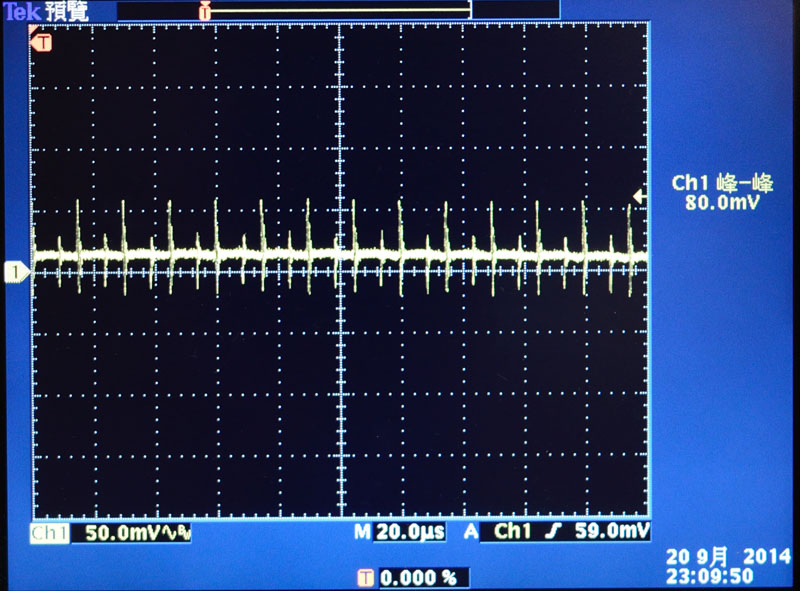

1A輸出低頻漣波

1A輸出高頻漣波

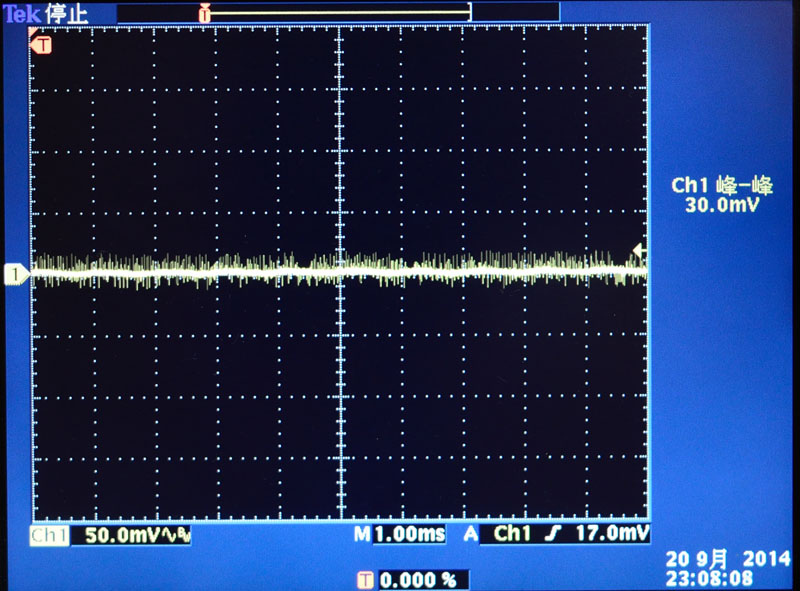

5A輸出低頻漣波

5A輸出高頻漣波

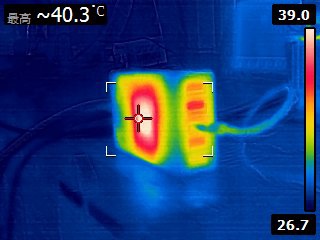

連續輸出2A下30分鐘後的紅外線熱影像圖,本體發熱集中在外殼中間

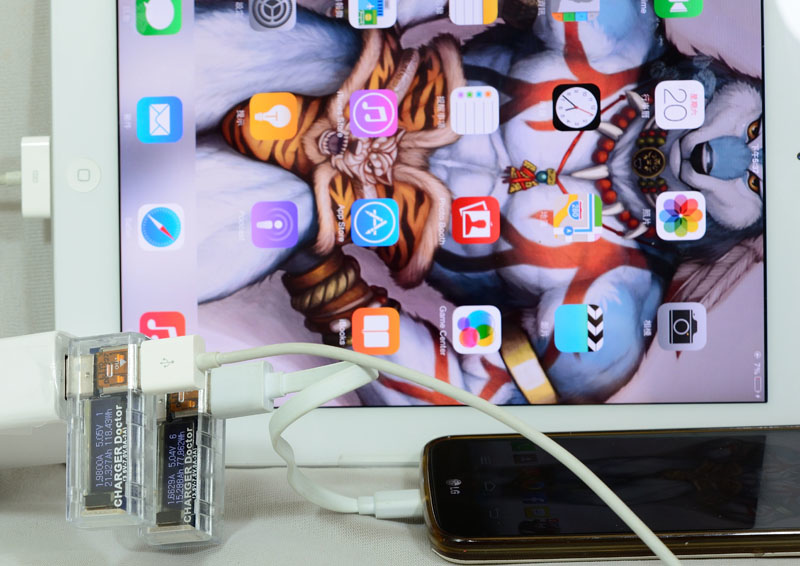

對iPad2及Android裝置(LG G2)進行實際充電測試,當插在其對應的連接埠上,可以達到使用原廠Adapter的快速充電電流標準,圖中顯示iPad2充電電流為1.98A(前方測試器),Android裝置充電電流為1.68A(後方測試器)

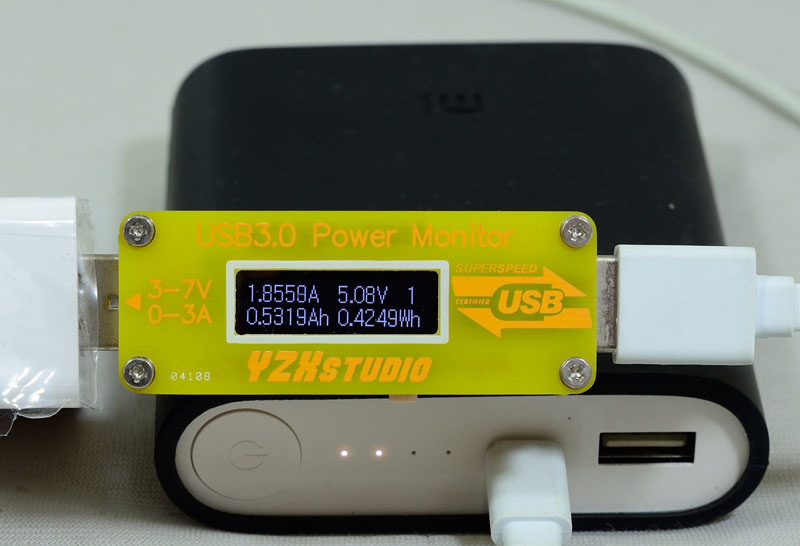

對兩格電力的小米10400行動電源,搭配其所附短線最大充電電流為1.85A


總結

優點:
1.擁有五組輸出,能夠提供多組裝置同時充電,且只需要占用一個插座
2.體型不大,旅行時方便攜帶,加上全域電壓設計,不用擔心國外電壓問題
3.同步整流設計,轉換效率佳,即使在5A下輸出漣波也有一定水準表現
4.實際裝置測試,充電電流均可達其原廠Adapter的水準(搭配對應裝置的連接埠)

缺點:
1.每一埠有固定的搭配裝置類型,使用上彈性受限
2.無各埠獨立過流保護,總和電流的過電流保護點為140%
3.無指示燈設計,第一時間較難辨識是否有在運作

報告完畢,謝謝收看
