產品主要特點：

1.電池容量高達26800mAh/96Wh(等效)，儲存滿滿電力

1.Type-C輸出埠可以對筆記型電腦充電，也可對支援USB-PD(Power Delivery)的Type-C裝置進行充電

2.支援Qualcomm Quick Charge 2.0的雙組USB快充輸出埠，可同時輸出18W+18W功率

3.快速充電，搭配隨附的33W (19V/1.75A)充電器，可在5.5小時內將行動電源完全充滿電

4.高亮度LED照明燈，於電池滿電狀態下可以提供連續12天的照明時間

5.搭載華碩PowerSafe及JEITA保護技術，可以避免高低溫下電池充電能量過高及充電器過載使用，充份保障安全

6.本體通過5000次USB插拔測試、80公分墜落測試、攝氏70度及零下40度的高低溫環境耐受測試

產品規格：

1.輸入：19V/1.75A

2.輸出1與2(USB-A)：5V/2.4A、9V/2A、12V/1.5A

3.輸出3(USB-PD Type-C)：5V/3A、9V/3A、12V/3A、20V/3A

4.輸出功率：最大總和60W

5.額定電容量：5V/15100mAh、9V/8900mAh、12V/6700mAh、20V/3910mAh

6.電池容量：14.4V 6700mAh/96Wh

7.具備溫度、短路、輸入過壓、輸出過壓、輸入防反、過充過放、輸出過流、電池PTC、JEITA、Reset等十大保護

外盒包裝正面有銀色版本實體照片及ASUS ZenPower Max 26800字樣，背面有產品條碼、規格說明、安規認證標誌，還有ASUS官方網站及ZenTalk討論區連結QR Code

外盒包裝側面，其中一面把DUAL PORT/LED/NOTEBOOK QUICK CHARGE/26800主要特色字體放大，另一面為更大的26800數字

外盒包裝頂部有ASUS商標，底部有包裝內產品顏色標示，共有銀/黑兩種顏色可選

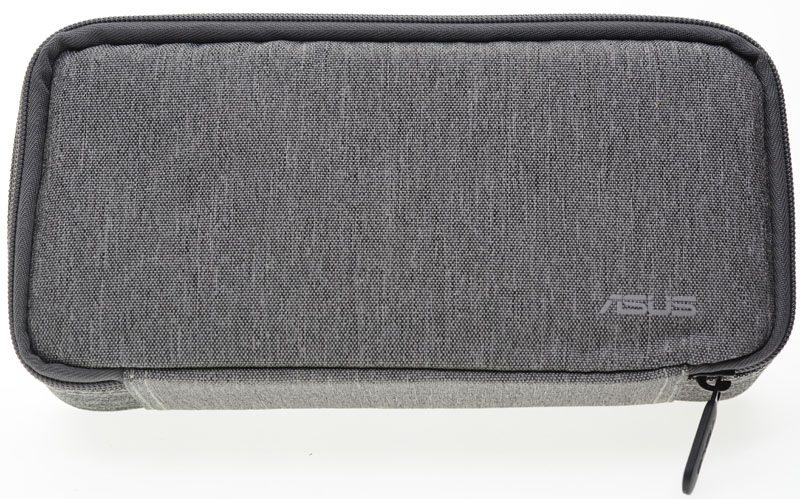

ZenPower Max附上一個質感良好的配件包，方便旅行攜帶

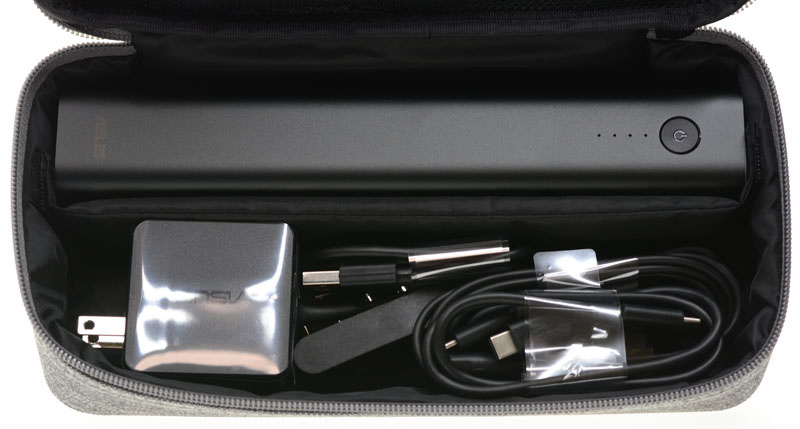

打開配件包，行動電源與所有配件都放置在裡面

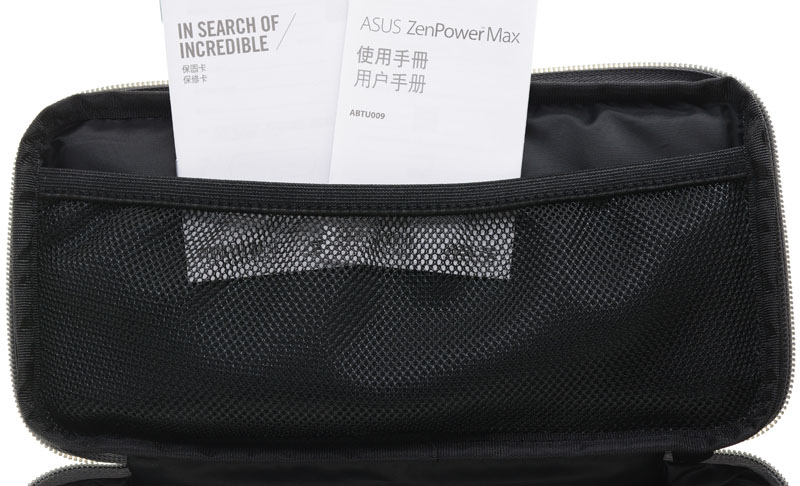

配件包上蓋有網狀夾層袋，裡面裝了使用手冊及保證卡

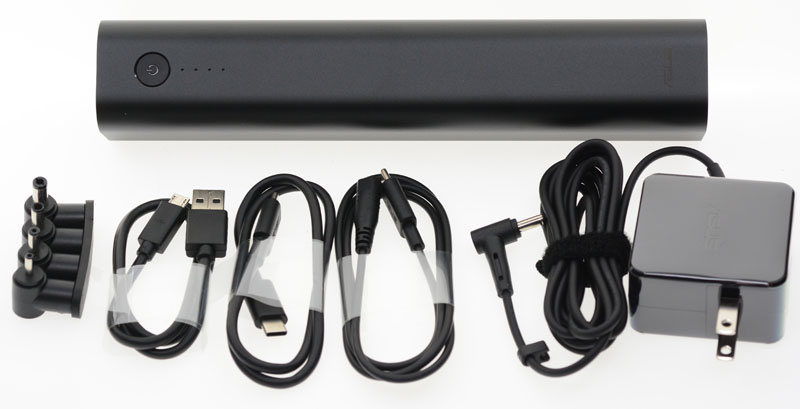

所有物品一覽，有行動電源本體、專用33W(19V/1.75A)充電器、Type-C轉DC頭連接線、Type-C對Type-C連接線、USB-A對Micro USB連接線、可更換的四種不同口徑DC頭

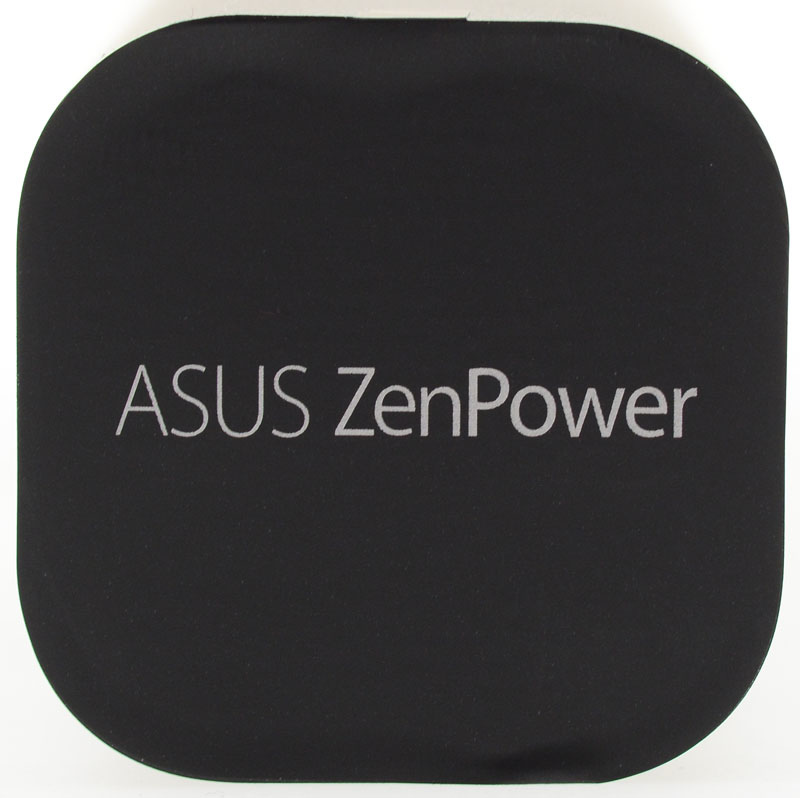

出貨時行動電源本體頂部插槽有ASUS ZenPower字樣黑色貼紙蓋住

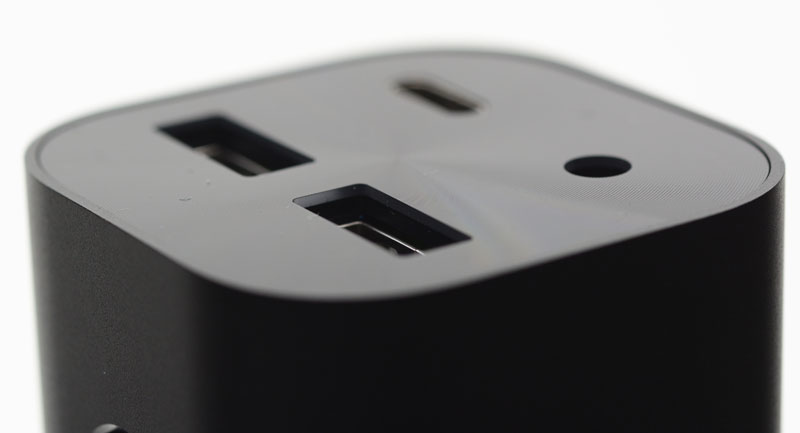

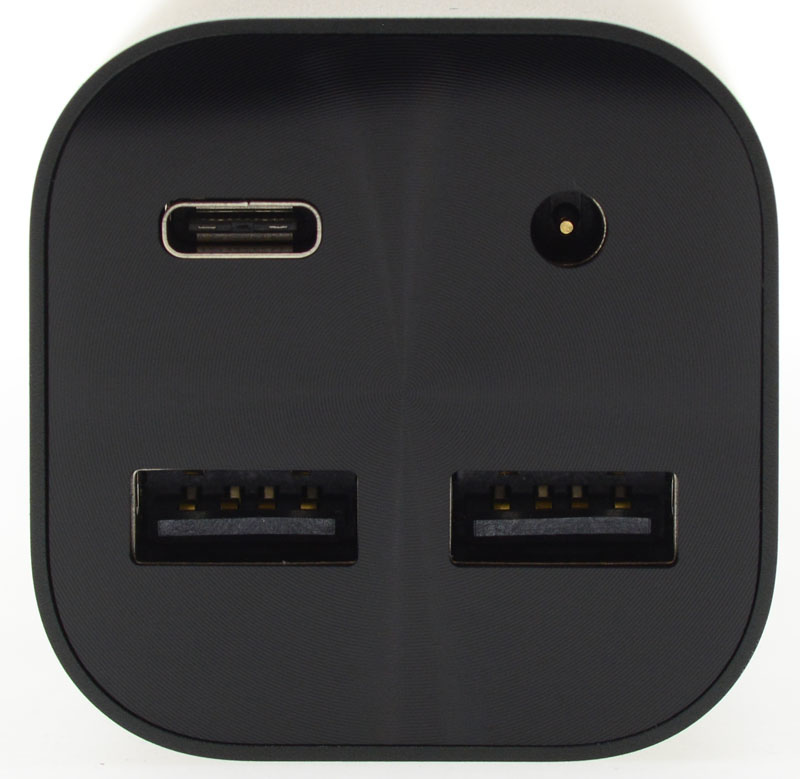

將貼紙撕開，就可以看到兩個USB-A插座(輸出1/2)、一個Type-C USB-PD插座(輸出3)、一個圓孔DC插座(充電輸入)

頂部黑色面板有螺旋狀圓弧紋路裝飾

金屬筒狀外殼邊緣處略高於黑色面板，邊緣處並未有倒角加工，不過也沒有明顯刮手感覺

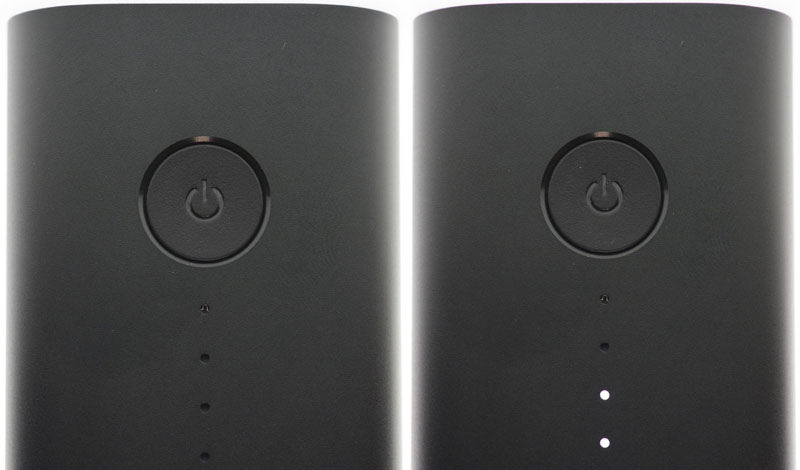

圓形電源開關按鈕開孔周圍有倒角加工，按鈕本體略為凹陷，可避免誤觸，下方直式排列四個白光電量指示燈，按下按鈕後就會依照電池電量點亮對應數目的指示燈

ZenPower Max要按下開關才會啟動輸出，啟動時沒有連接的輸出埠不會供電，開機後插上也同樣不供電，需要再按一次電源開關才會啟動輸出，使用中若拔除所有連接的裝置，則行動電源五秒後會自動關閉電源

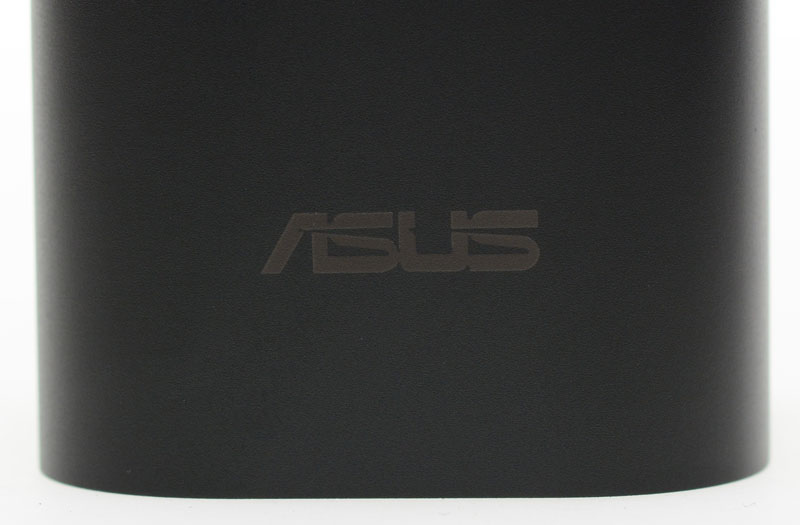

淺褐色ASUS品牌商標在黑色金屬筒狀外殼上較不明顯

與之前行動電源產品不同，ZenPower Max的照明LED製作在底部，與插座處分開，即使有線路連接下也不影響照明，可像一支手電筒般握持與使用

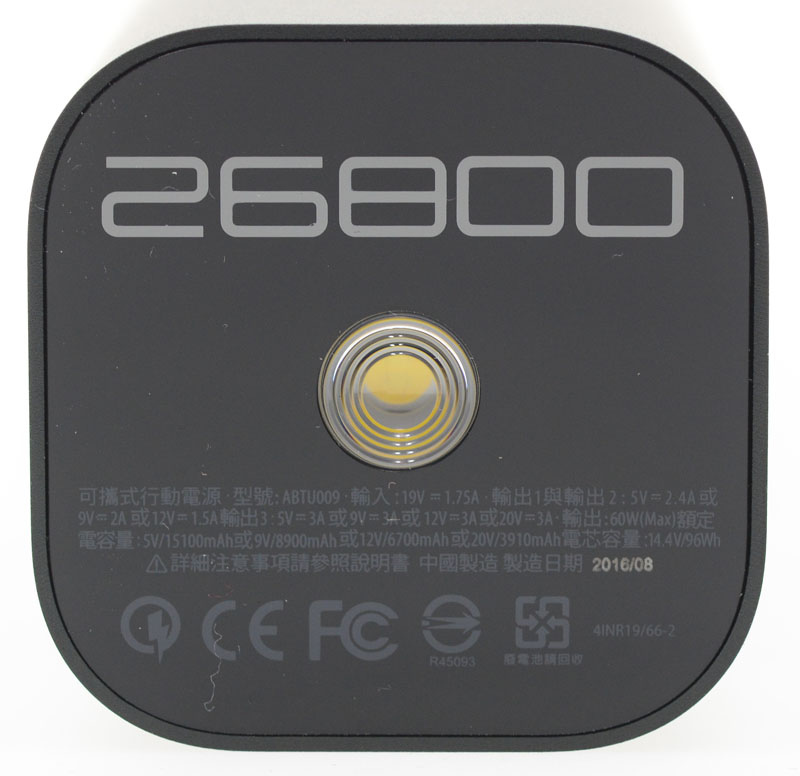

底面也標示產品的容量、型號、輸出入規格、認證標章等資訊

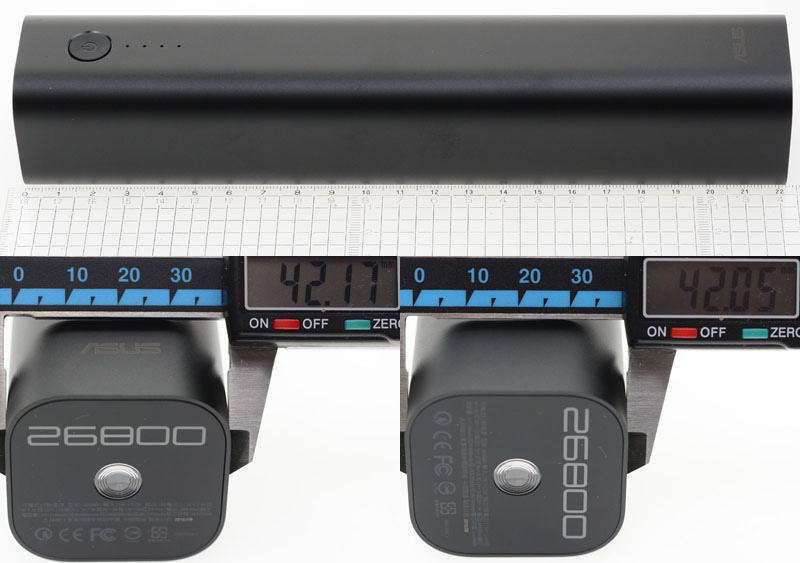

本體長寬為4.2公分，高度則高達22.2公分，重量為570克

電源無論是開啟或關閉下，長按電源開關可以開啟或關閉照明LED

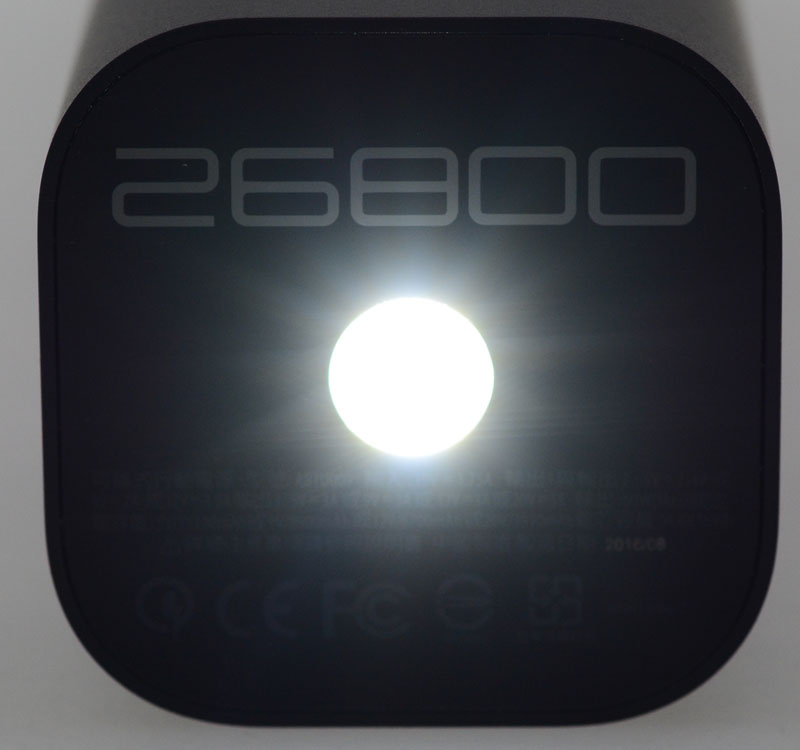

內置LED照明燈有兩段亮度可以切換，手電筒開啟後快速連按兩下電源開關可切換強光與弱光

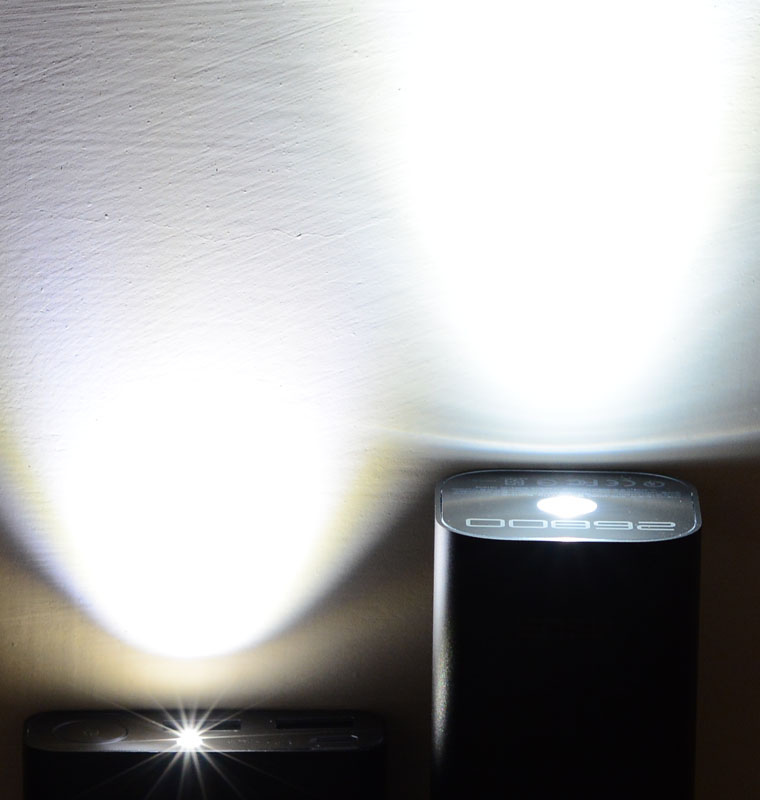

ZenPower Max的LED照明燈(右)與上一款ZenPower Ultra的LED照明燈(左)亮度比較(均在最亮檔位)

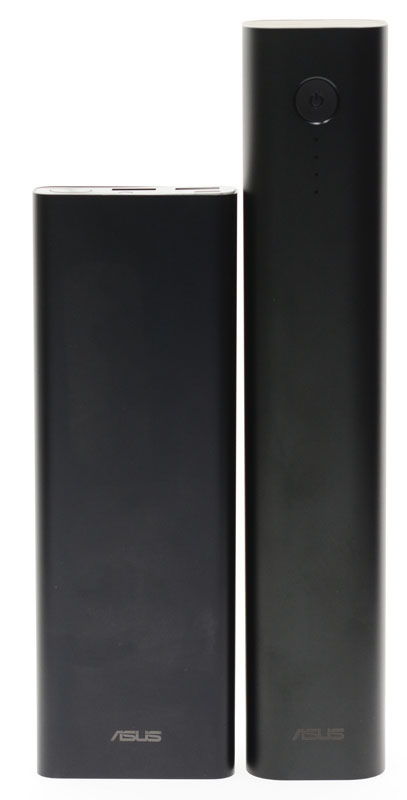

外觀與上一款ZenPower Ultra比較起來，ZenPower Max更顯瘦高

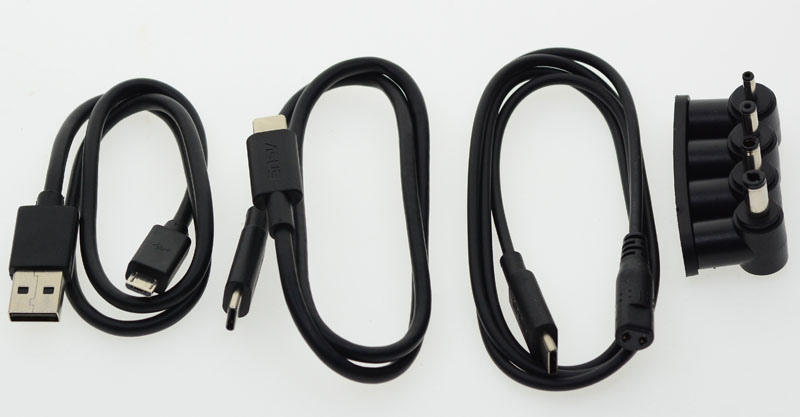

內附線材，有一條USB-A轉Micro USB的連接線、一條兩端均為Type-C的連接線、一條Type-C轉DC頭連接線與四個可更換式DC頭

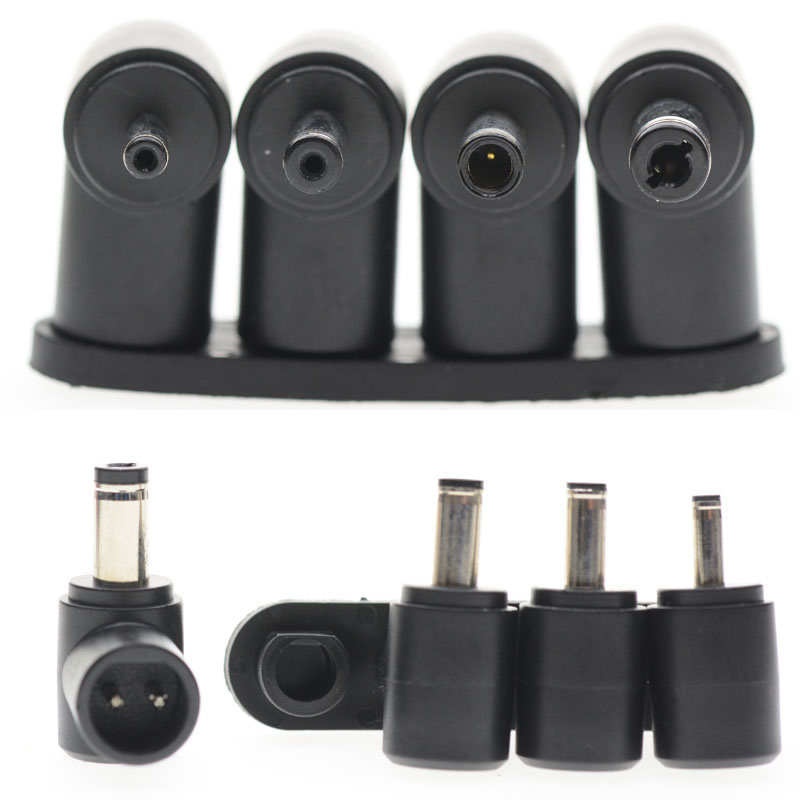

附上3/4/4.5/5.5四種可更換的不同口徑DC插頭，可依照筆電/裝置的DC座來選擇適用的DC頭，不使用時可以插在塑膠固定板上

若是DC座比較特殊的筆電/裝置(例如方形頭)，需要自行準備可以相容的連接頭

ZenPower Max只能使用隨附的充電器進行充電(或其他接頭相同的19V電源供應器)，無法透過USB進行充電

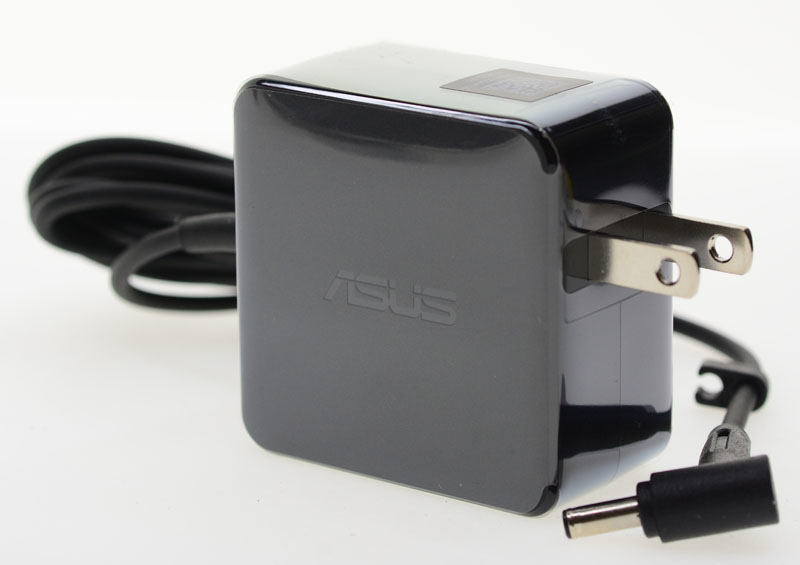

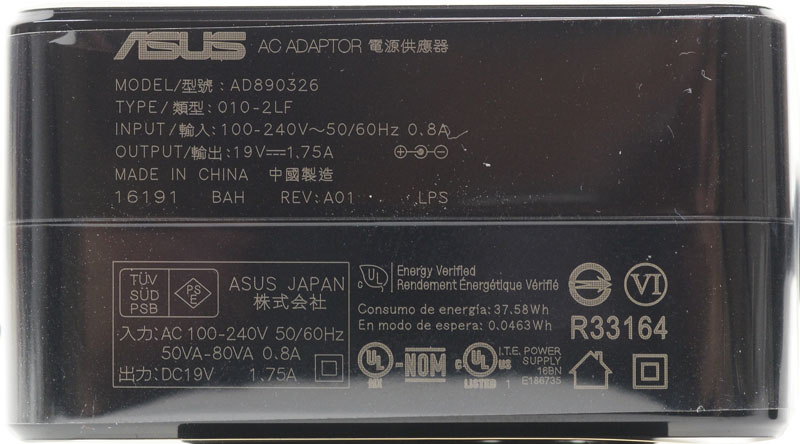

輸出入規格等資訊用雷射刻印在充電器側邊外殼，採國際電壓100-240V交流輸入，19V 1.75A直流輸出，轉換效率等級為Class 6，並通過BSMI檢驗，產地為中國

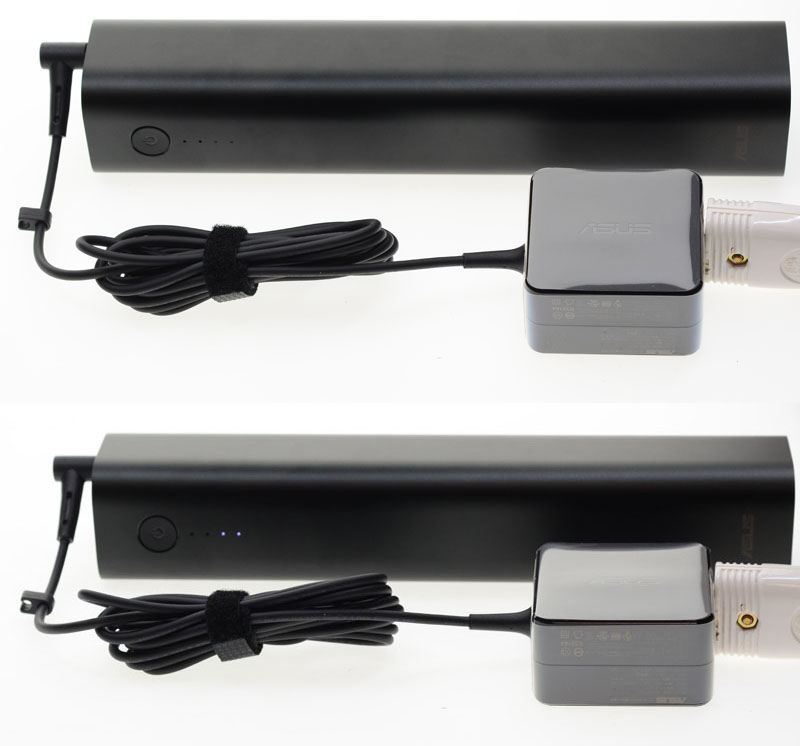

使用隨附充電器對ZenPower Max進行充電，約5.5小時可將行動電源完全充滿，ZenPower Max無法邊充邊用，若在充電中啟動輸出的話，會自動中止充電，待輸出拔除後，才會繼續充電

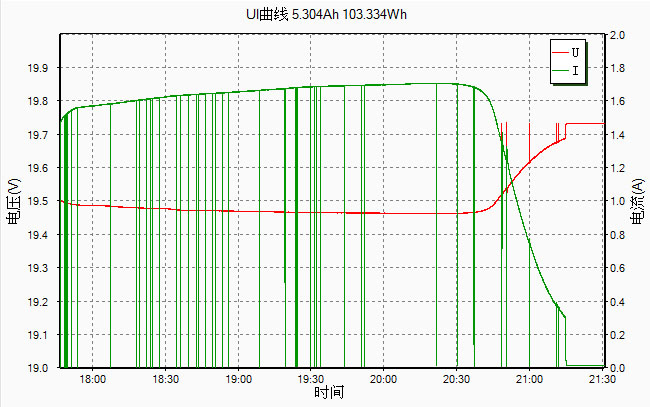

充電電壓電流曲線圖，紅線為電壓，綠線為電流，從曲線圖可以發現充電過程中會有短暫關閉充電(電流下降接近0)再打開的設計，從圖表時間軸來看，整個充電程序約在4個小時內就可完成

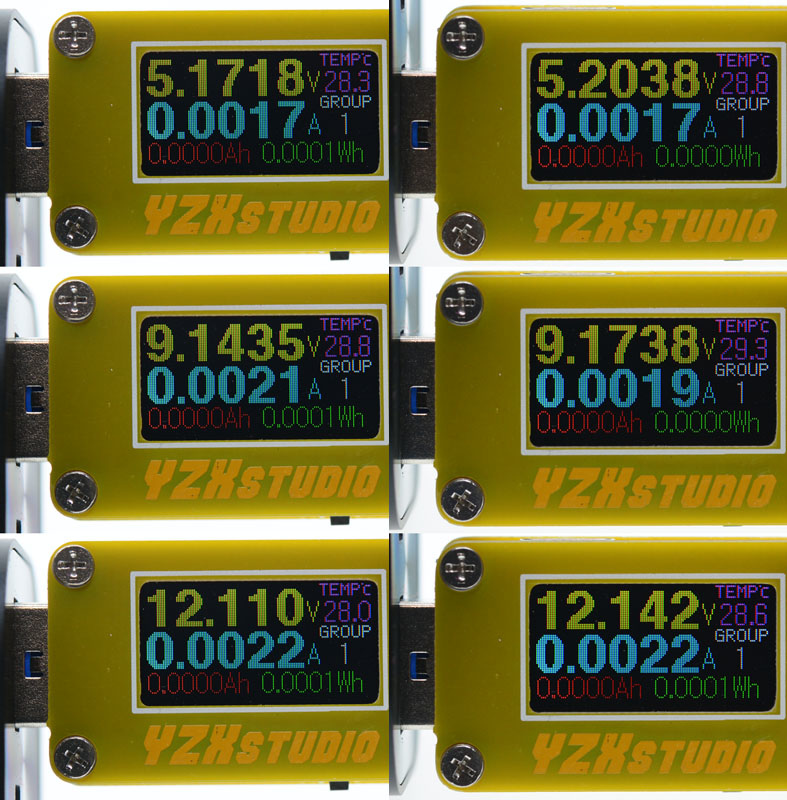

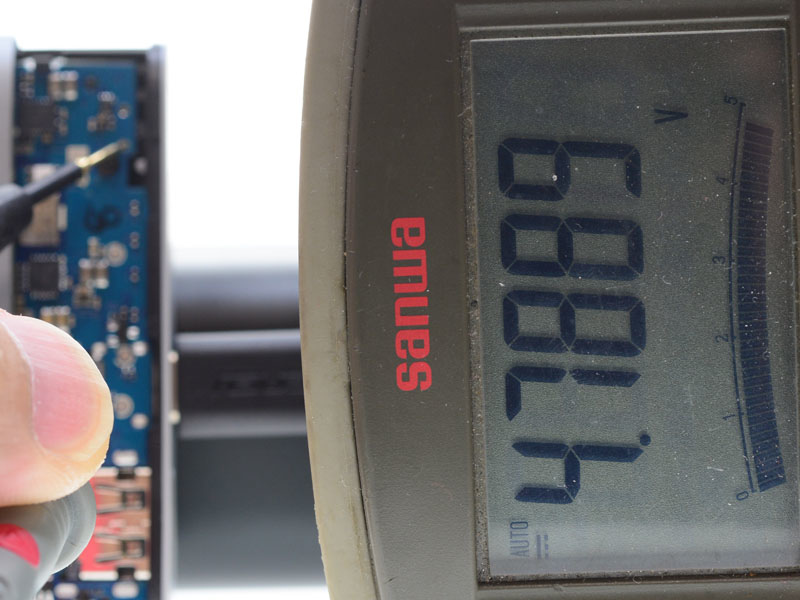

兩組USB-A輸出埠輸出5V/9V/12V空載電壓，因為各埠採獨立轉換電路設計，所以輸出電壓會略有差異

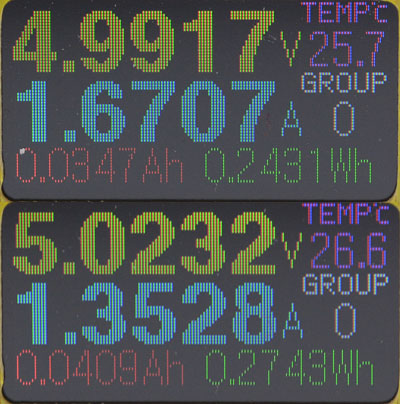

兩組USB-A輸出埠對Apple iPad2(上)及LG G2(下)的充電電流，均可自動辨識並以原廠充電器速度進行充電

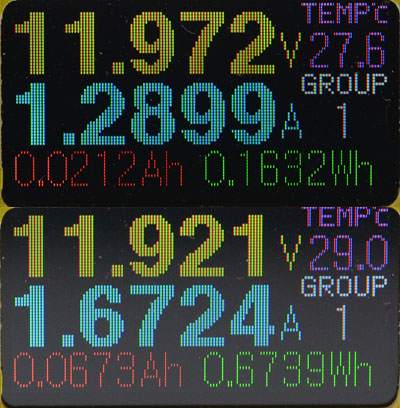

兩組USB-A輸出埠對支援QC 2.0快充的裝置進行充電，同樣可正常申請高於5V的電壓輸出

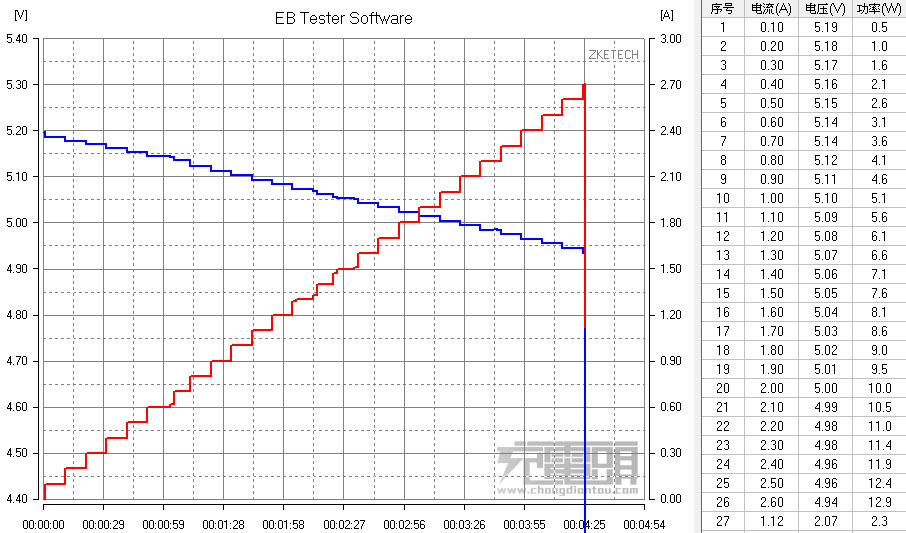

USB-A輸出埠5V負載測試圖，輸出電壓隨電流增加緩慢降低，當輸出電流超過2.6A時便會截止輸出，具備過電流保護

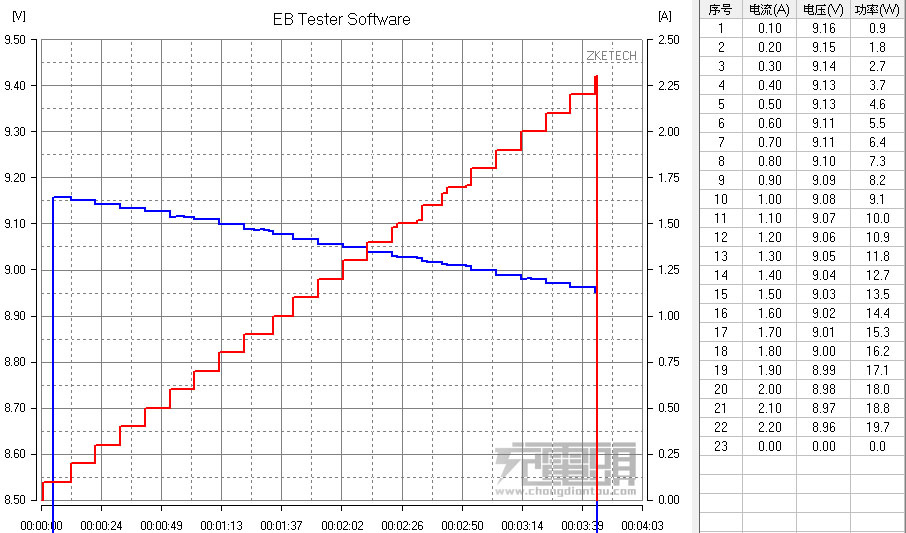

USB-A輸出埠9V負載測試圖，輸出電壓隨電流增加緩慢降低，當輸出電流超過2.2A時便會截止輸出，具備過電流保護

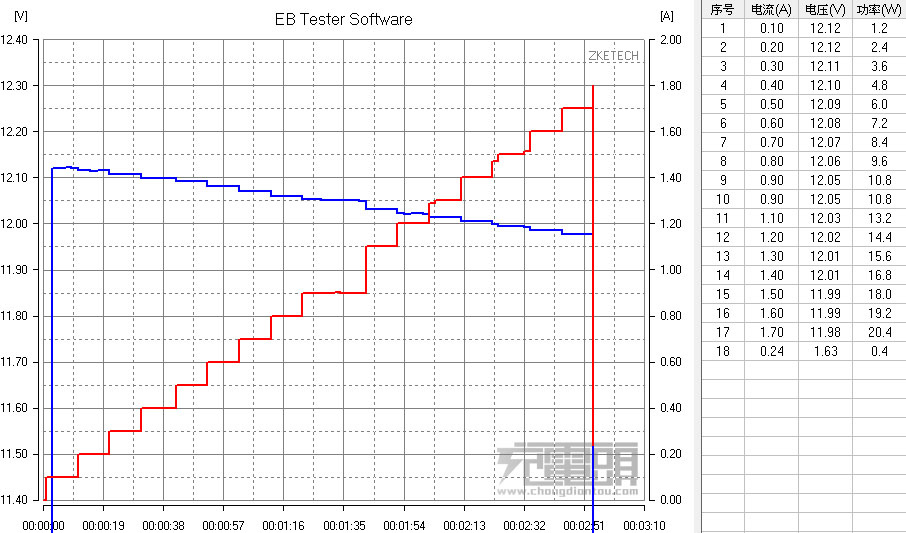

USB-A輸出埠12V負載測試圖，輸出電壓隨電流增加緩慢降低，當輸出電流超過1.7A時便會截止輸出，具備過電流保護

華碩ZenPower Max的Type-C支援USB-PD(Power Delivery)，也就是具備供電能力，最大可支援至Profile 4，5V/9V/12V/20V 3A，總功率達60W的輸出能力

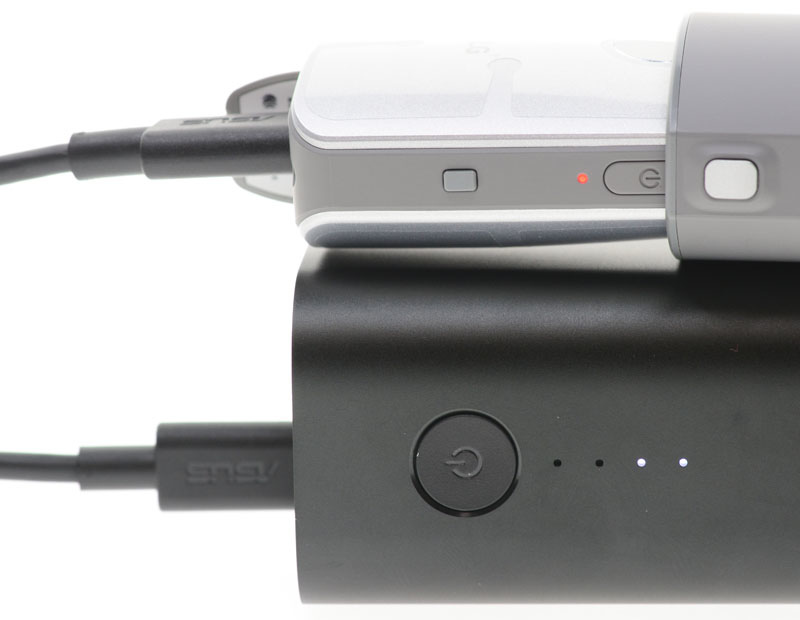

透過隨附雙頭Type-C連接線接上LG 360 CAM，可以正常進行充電(360 CAM紅燈點亮表示正在充電)

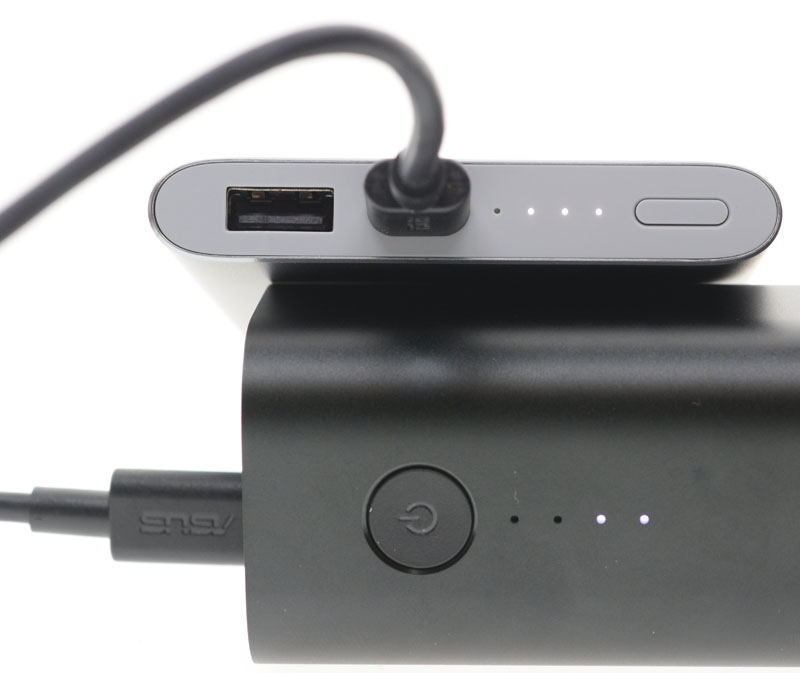

華碩ZenPower Max透過隨附Type-C連接線直接對接小米10000mAh高配版進行充電

但是因為LG360CAM與小米高配版的Type-C並無內建USB-PD的通訊協定晶片，所以只能以標準Profile 1模式(5V/2A 10W)進行充電，此時實際進入裝置的電壓僅有5V

要使用9V/12V/20V更高電力需求，必須要連接具備USB-PD協定介面晶片的裝置(例如平板、筆電、集線器、擴充Dock等)，經過通訊後才會輸出更高的電力

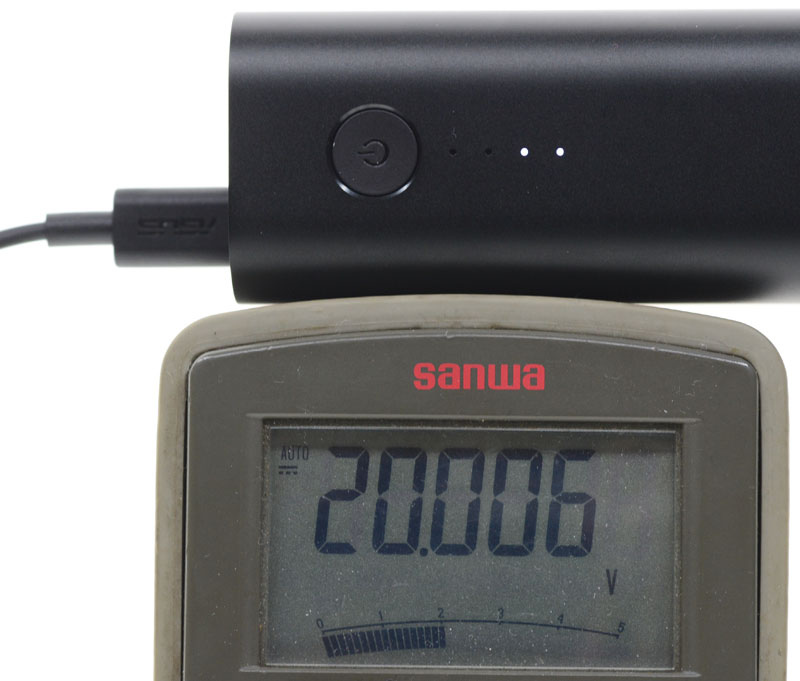

對於不是採Type-C的筆電或其他裝置，連接隨附的Type-C轉DC頭輸出線，行動電源按下開關後就會直接輸出20V的電壓

當ZenPower Max於輸出20V模式下，會依照輸出電流的高低而選擇關閉輸出1或輸出2(輸出1A至2A)或是1與2均關閉(輸出2A以上)

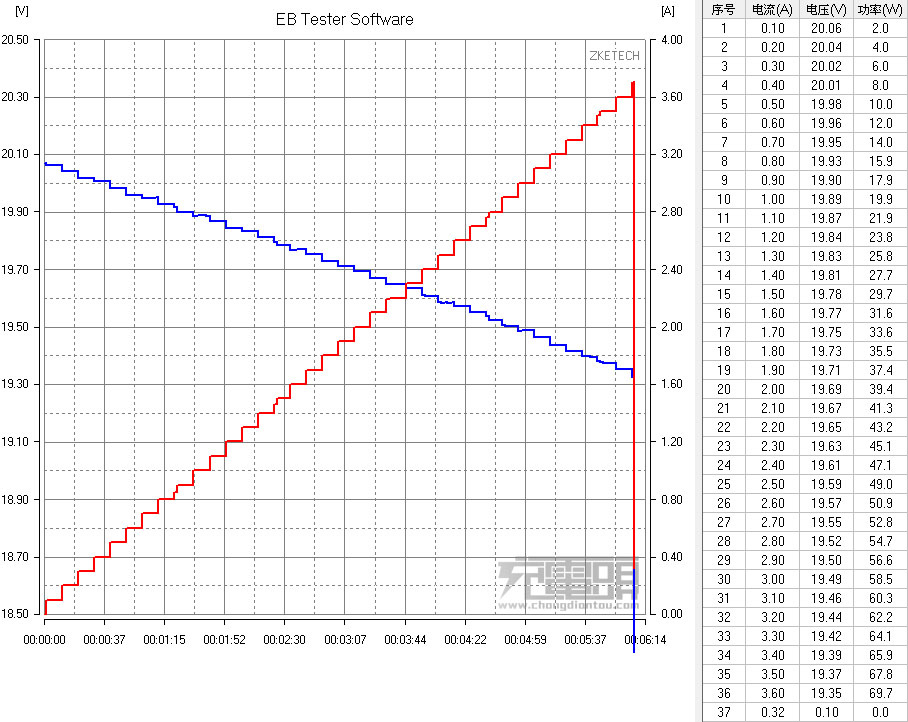

Type-C輸出埠20V負載測試圖，輸出電壓隨電流增加緩慢降低，當輸出電流超過3.6A時便會截止輸出，具備過電流保護，最大輸出功率亦限制在70W以內

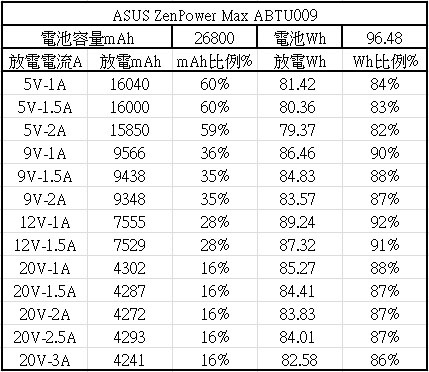

5V/9V/12V/20V於各電流輸出下可用mAh及可用Wh數據表，雖然電池容量標示為26800mAh，但電池組實際上是14.4V 6700mAh，電池Wh為96.48Wh，符合可攜帶上飛機的標準(小於100Wh)，表現最好的是12V 1A，有92%可用Wh，其他輸出均維持在82~91%可用Wh區間

額定電容量部分，5V輸出均高於標示的5V/15100mAh、9V輸出均高於標示的9.V/8900mAh、12V輸出均高於標示的12V/6700mAh，20V輸出均高於標示的20V/3910mAh

5V輸出下1A至2A的放電電壓與放電時間圖表

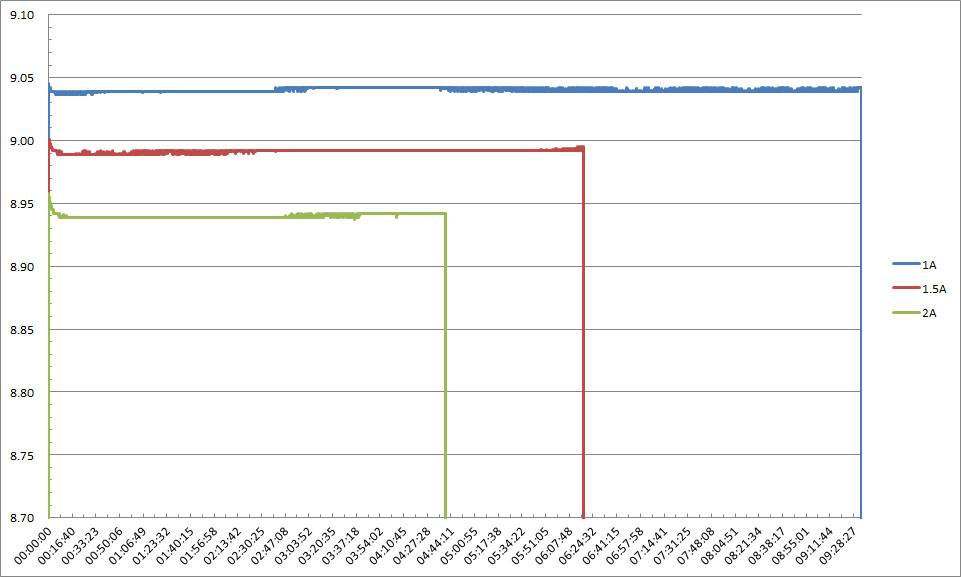

9V輸出下1A至2A的放電電壓與放電時間圖表

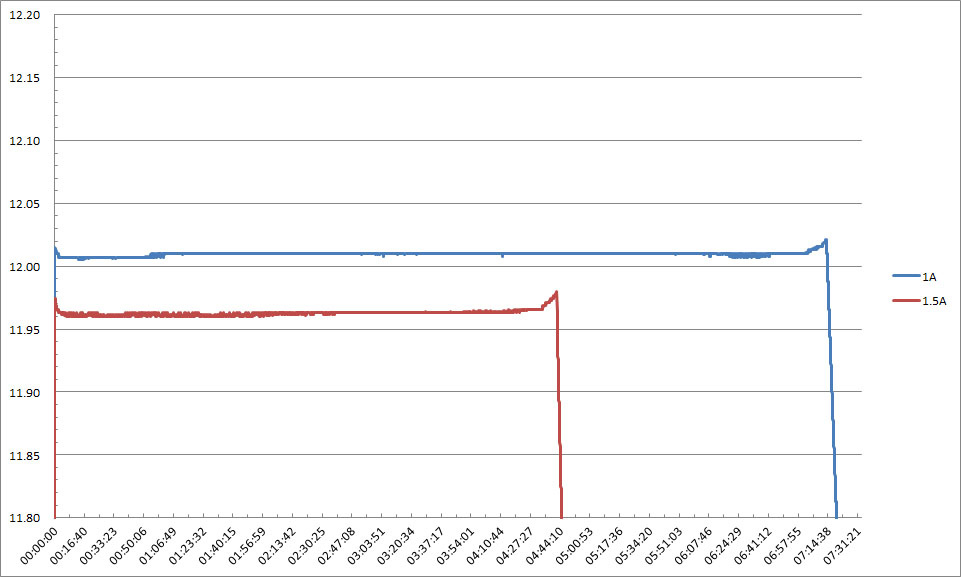

12V輸出下1A至1.5A的放電電壓與放電時間圖表

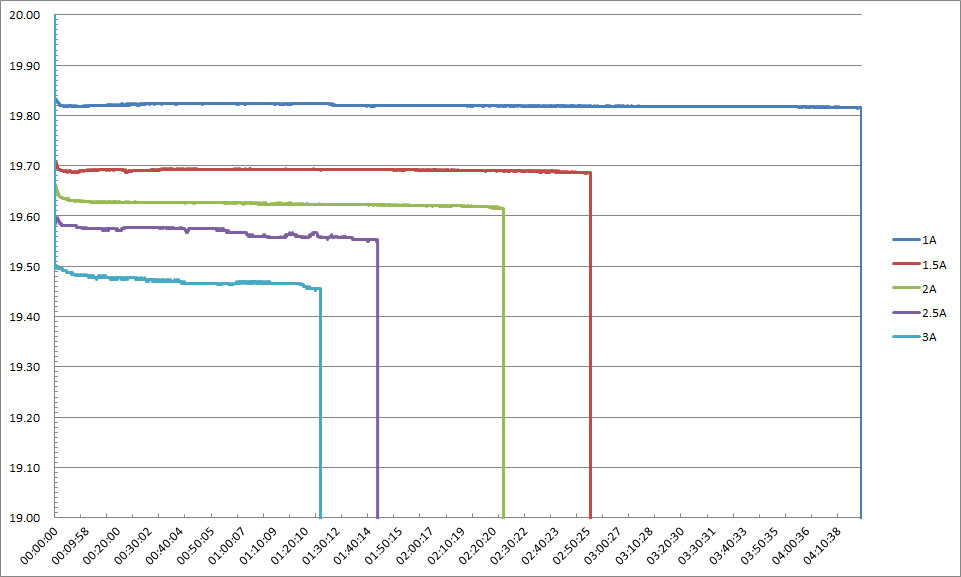

20V輸出下1A至3A的放電電壓與放電時間圖表

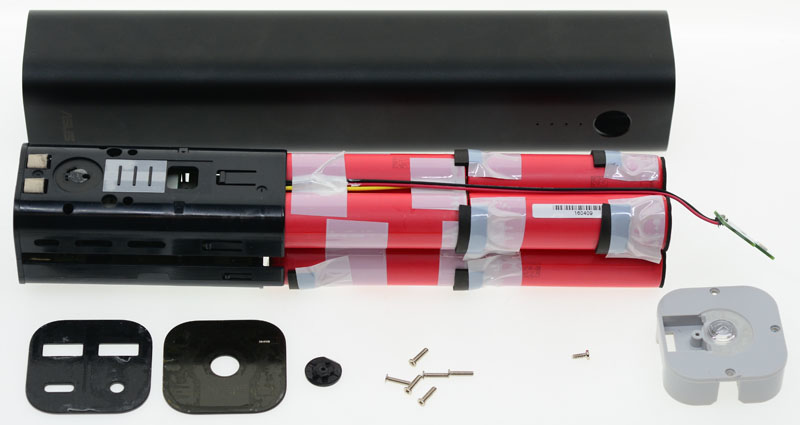

內部結構圖，本體筒狀外殼上下端均有使用螺絲鎖住的塑膠框架本體及LED照明燈座，裝飾面板及電源開關按鈕使用雙面膠固定

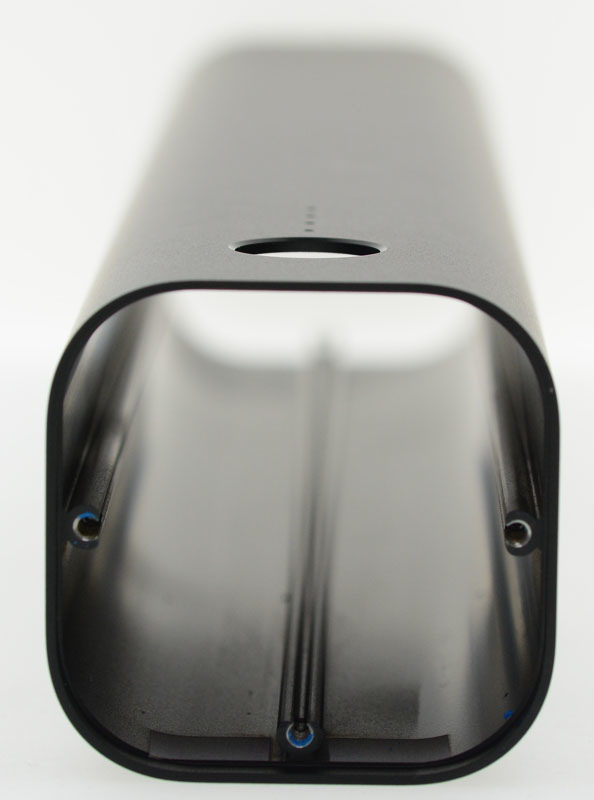

本體筒狀外殼為鋁合金製作，內部三支強化肋條前後端螺絲鎖孔處有點上螺絲膠

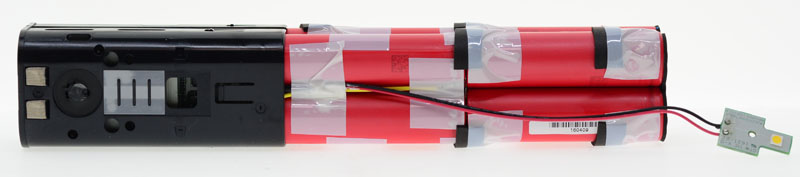

電池佔了整體長度的2/3，為2x2x2排列，數量總共有8顆

松下NCR18650BF 3350mAh紅皮18650鋰電池，採用4S2P(四串二並)方式組成14.4V/6700mAh的電池組

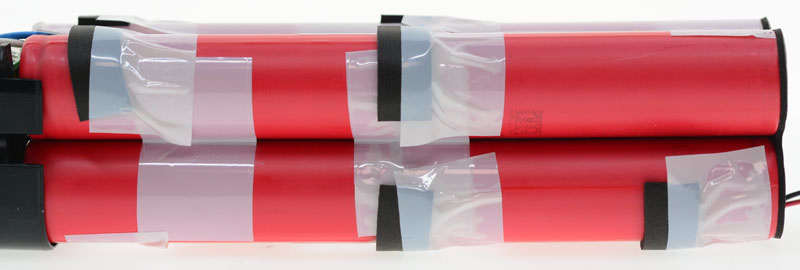

電池相接處使用絕緣膠帶及海綿加強，避免電池組在金屬筒身外殼內晃動摩擦，末端處也有絕緣貼片蓋住電池電極

指示燈處貼有膠帶，可避免光源過於刺眼

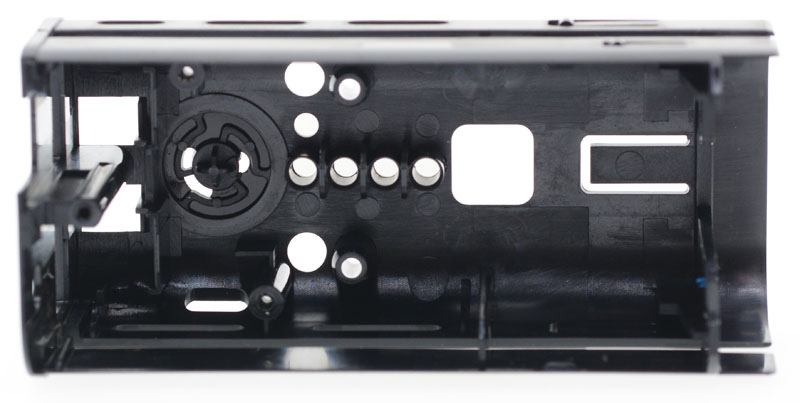

塑膠框架用來固定並隔開電路板及電池，避免受到撞擊時電池向前擠壓電路板造成短路

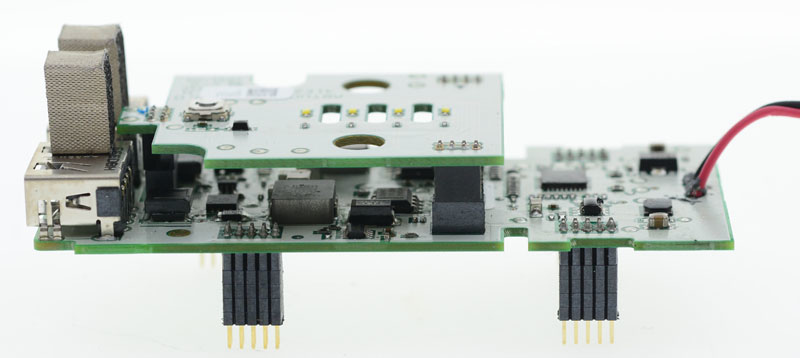

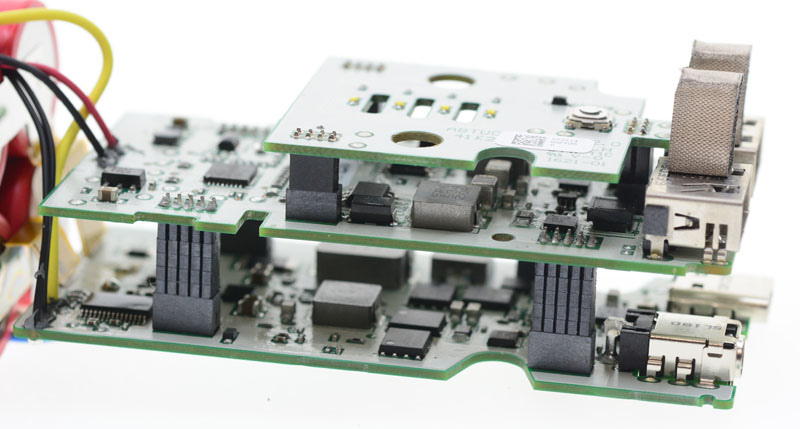

內部電路板採用三片相疊結構，底部為電池充電/電池保護/Type-C放電電路，中間為微控制器/USB-A放電電路，頂部為指示燈/開關，三片電路板彼此使用排針及插座互相連結

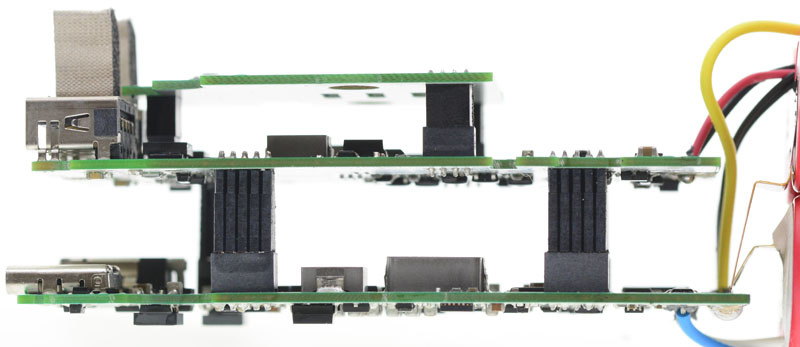

換個角度看三片電路板的堆疊關係

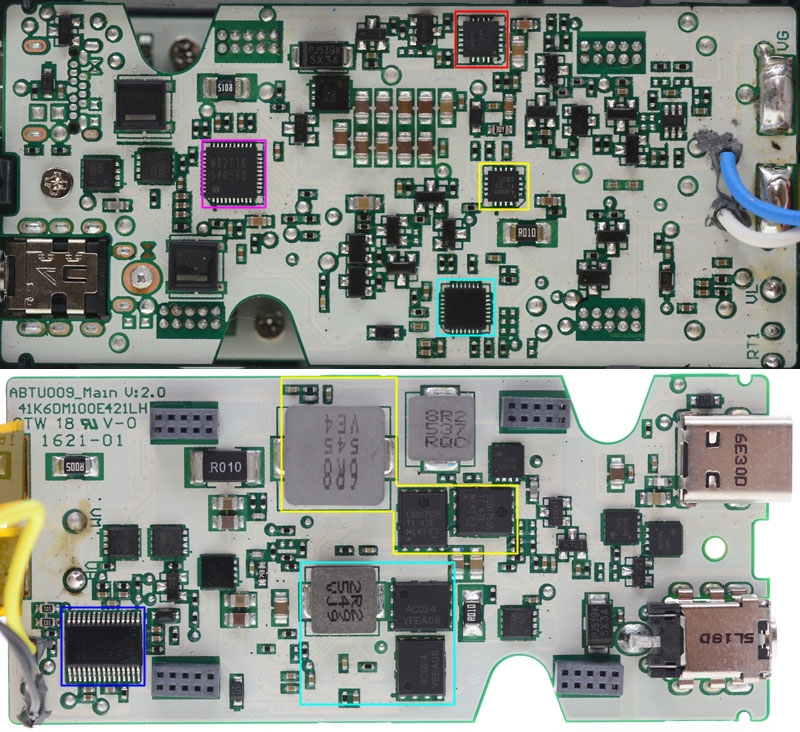

電池充電/電池保護/Type-C放電電路，上面元件介紹如下：

(1)紅色框為TI德儀TPS54521降壓DC/DC轉換IC，用來提供Type-C輸出用5V/9V/12V電源

(2)黃色框為TI德儀TPS43060同步升壓DC/DC控制器及其搭配的兩顆TI德儀CSD17505Q5A 30V/100A N通道功率晶體，用來提供Type-C輸出用20V電源，兩組電源轉換電路透過額外功率晶體進行切換來決定輸出

(3)水藍色框為TI德儀BQ24770交換式電池充電控制器及其搭配的兩顆ON Semi安森美NTMFS4C024N 30V/78A N通道功率晶體，用來對內部電池組進行充電

(4)深藍色框為TI BQ30Z55整合型鋰電池管理及保護IC，同時具備鋰電池平衡及德儀自家Impedance Track Gas Gauging電池電力量測技術，相較於一般採取電壓判斷電量的方式，此技術能更精確測量電池組的剩餘電力，延長電池使用時間，即使電池使用一段時間後內阻發生變化，仍可精確量測電池電量。BQ30Z55同時提供JEITA高低溫下電池充電保護功能

(5)紫色框為USB-PD協定介面IC，用來與裝置(Device)端的USB-PD介面IC溝通，並供應適當的電力輸出

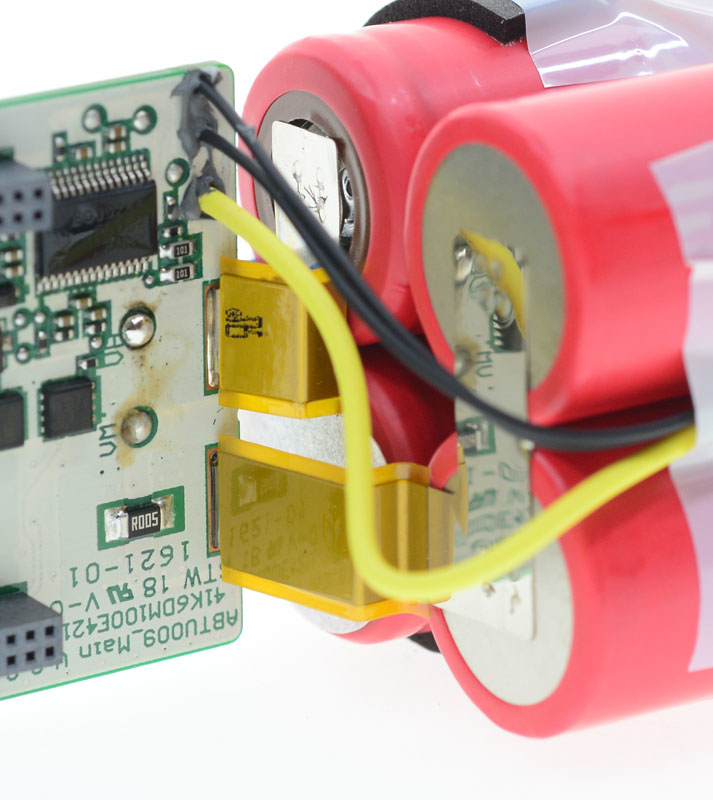

與電池組相接的鎳帶使用耐熱絕緣膠帶包覆

貼在電池外殼旁邊的小黑豆元件是電池溫度偵測用熱敏電阻

USB-A插座上方貼有兩塊導電泡棉，與筒狀外殼內部金屬裸露處互相接觸

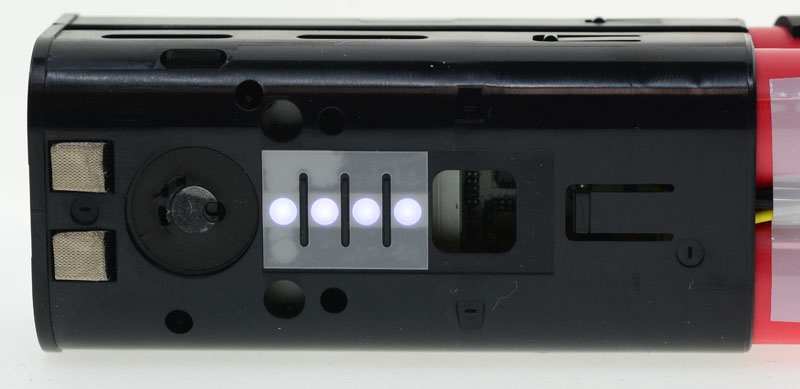

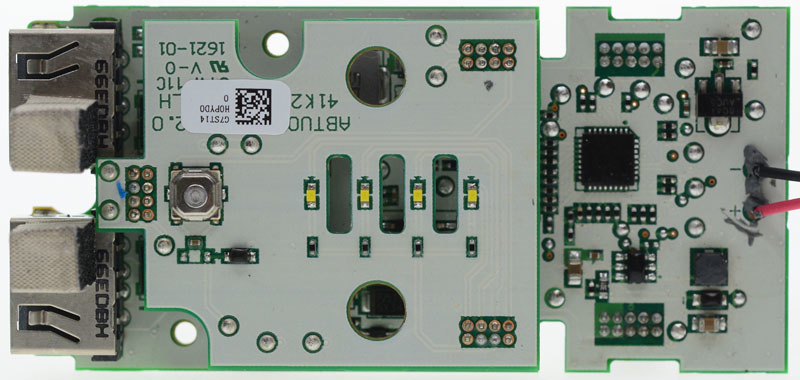

指示燈/開關電路板，指示燈之間的開孔對應塑膠框架，可以避免LED光線散射至相鄰的指示燈開孔

微控制器/USB-A放電電路，主要元件如下：

(1)紅色框為TI德儀TPS54340降壓DC/DC轉換IC，共有兩組，分別供應兩組USB-A輸出，搭配快充辨識IC，對支援QC 2.0的裝置可輸出5V/9V/12V的電壓，對Apple/Android裝置也可自動辨識並切換充電定義

(2)深藍色框為ABOV MC96F8316微控制器，是行動電源的控制中樞

三組輸出埠均具備電流檢測電阻及開關用AON7405 30V/50A P通道功率晶體，當發生過電流時會截止其輸出，移除過電流負載後重新按壓電源開關便可恢復正常輸出，啟動電源時也只讓有插上負載的輸出埠供電，未使用的輸出埠將會斷電，節省不必要的電力浪費

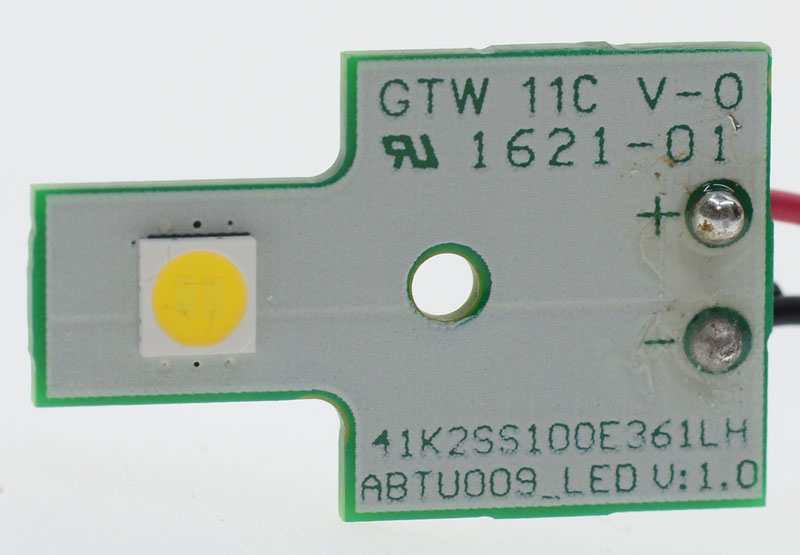

LED照明燈電路板

總結來說，ZenPower Max應該歸類為具備筆電等級的充電電路/電量監測/平衡管理及保護系統，加上兩組支援QC 2.0的USB-A輸出及一組支援USB-PD Profile 4 60W Type-C輸出的含照明功能14.4V/6700mAh可攜帶式備援電池組，跟市面上的行動電源比起來，其結構算是複雜多了

優點：

1.不只可以充USB/QC 2.0裝置，也可以充筆電或其他支援USB-PD的Type-C裝置，總輸出功率可達60W

2.產品隨附旅行攜帶包，方便將所有配件帶著走

3.超大電池容量，搭配精準電池電量偵測，完全發揮電池續航能力

4.提供完整輸入/輸出保護功能、JEITA高低溫環境充電防護，讓使用更安全

5.安裝在底部的LED照明燈亮度足，能像手電筒般握持使用

缺點：

1.充電需使用隨附充電器或其他相同接頭的19V輸出充電器/電源供應器

2.瘦長狀本體有一定的體積與重量

3.單價較高

報告完畢，謝謝收看
