2015 年時,USB-IF將USB 3.0更名為USB 3.1 Gen.1,最大理論頻寬為5Gbps(實際頻寬約在300MB/s),接頭標示為SS(SuperSpeed),而USB 3.1則更名為USB 3.1 Gen.2,最大理論頻寬為10Gbps(實際頻寬約在1.2GB/s),接頭標示變成SS+並在右上角多一個10的小字
USB Type-C連接器因為上下端對稱,正反均可插入連接,且連接器最大可承受3A的電流傳輸,目前已逐漸取代Micro USB,所以USB 3.1 Gen.1(USB 3.0 5Gbps)也開始導入USB Type-C連接器,以下介紹LLS日日欣推出,符合USB 3.1 Gen.1(USB 3.0 5Gbps)的USB-A to Type-C連接線

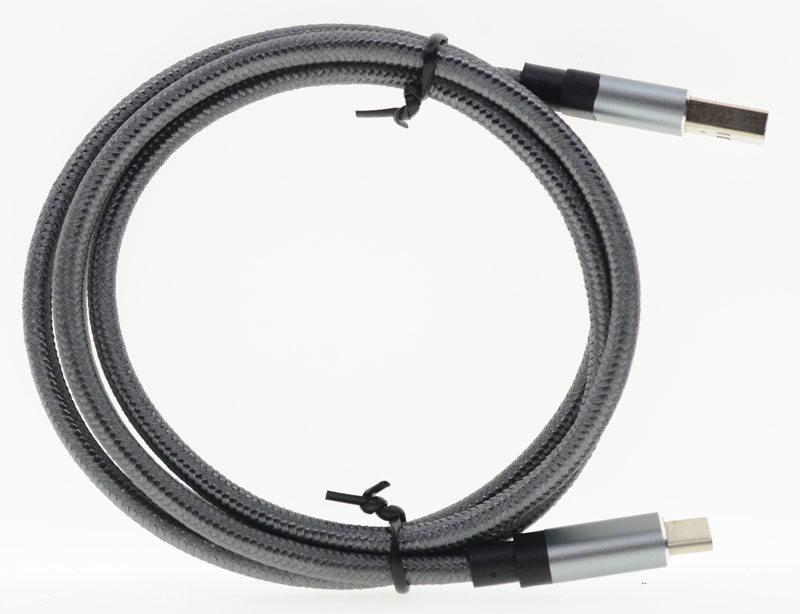

線材本體使用深灰色尼龍編織網包覆

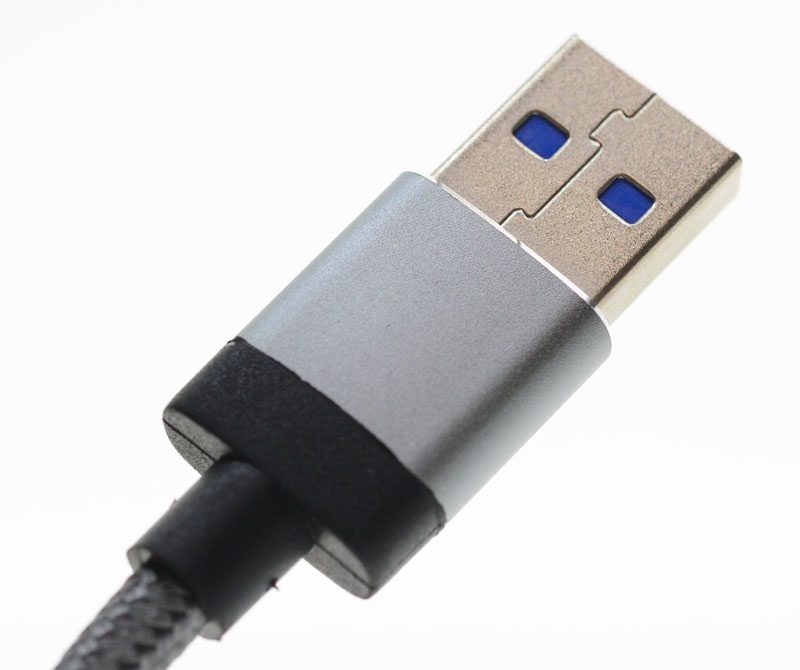

USB A插頭處有陽極噴砂鋁合金外殼

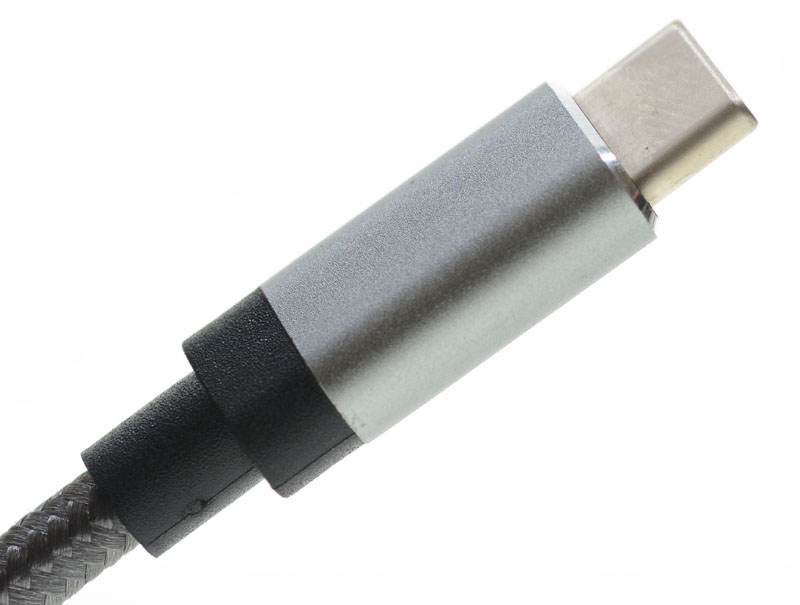

Type-C插頭處也有陽極噴砂鋁合金外殼,邊緣處有斜角切邊露出銀色鋁合金原材

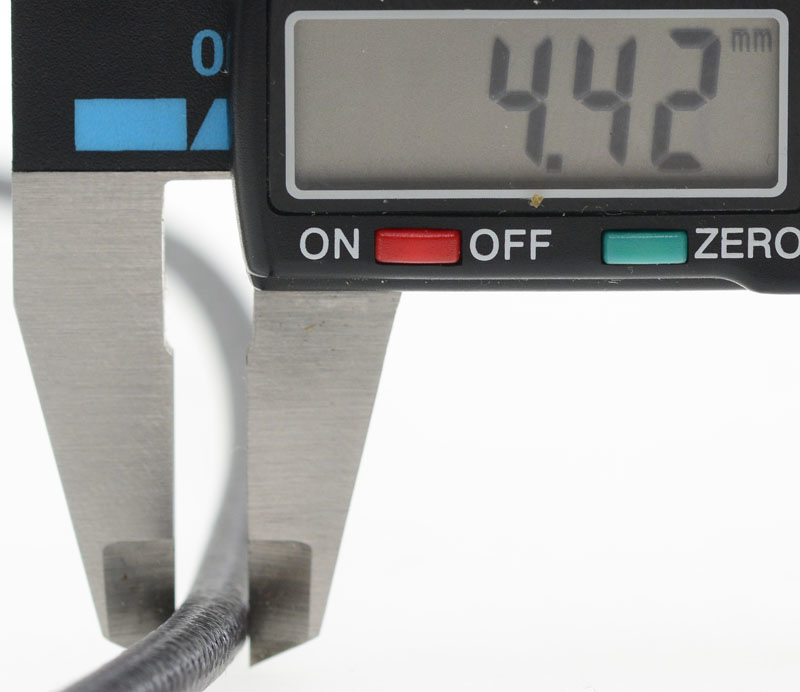

線徑為4.42mm

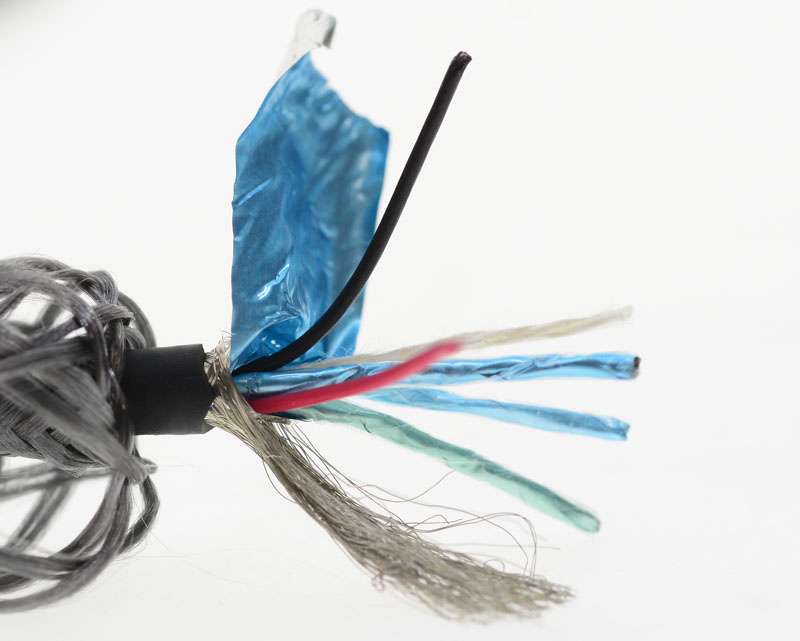

線材構造,三組差分信號線/紅線/黑線/抗拉棉線一起使用鋁箔包覆後再套上一層金屬隔離網,強化抗干擾效果,線材黑色絕緣外皮再套以尼龍編織網包覆及保護,尼龍編織網也可以避免線材纏繞打結

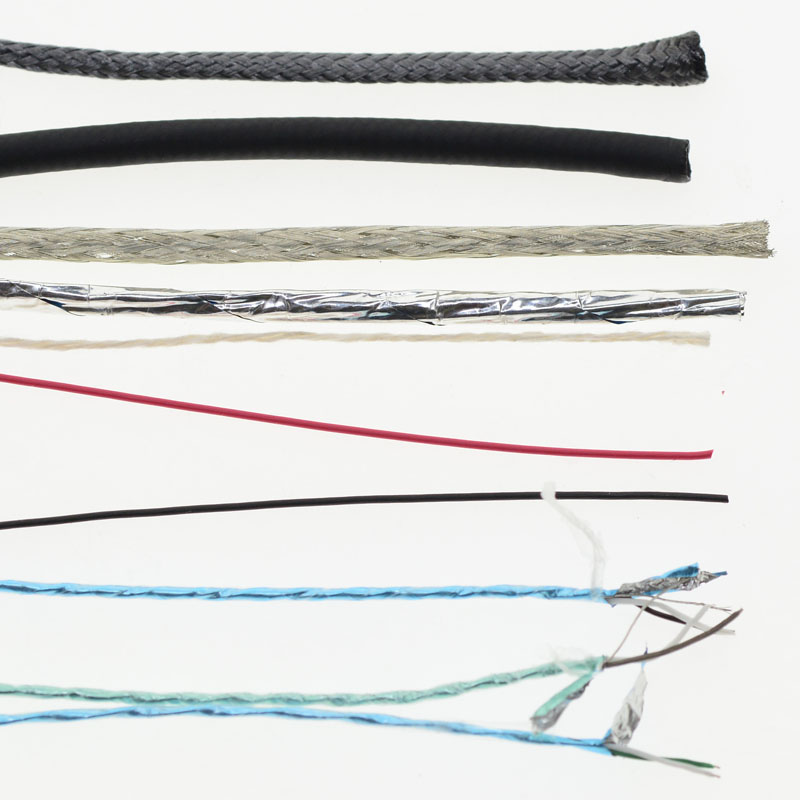

由上而下依序是尼龍編織網、絕緣外皮、金屬隔離網、隔離鋁箔、棉線、紅線(+)、黑線(-)、三組差分信號線,差分信號線採用雙絞+鋁箔包覆的二重隔離處理,增加抗干擾能力

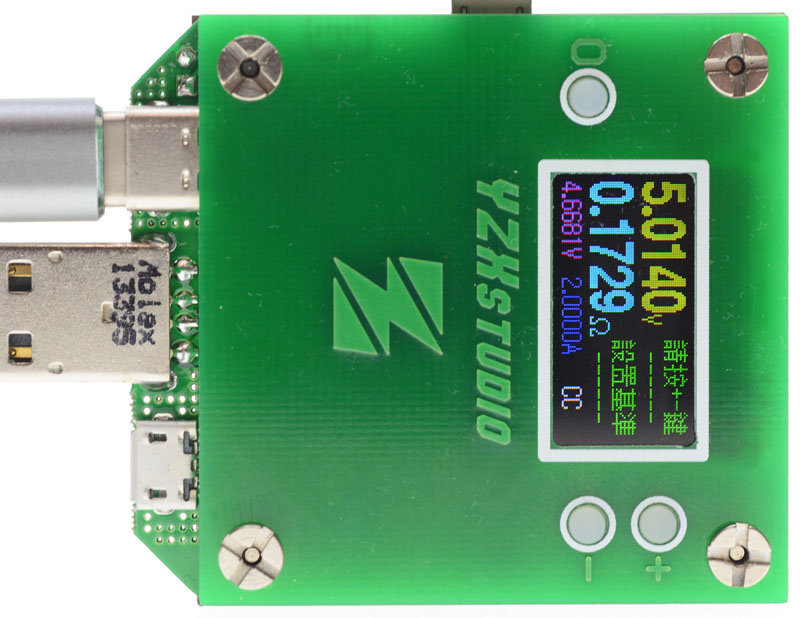

傳輸2A電流下整體(兩端插頭+線)的等效線阻為172.9mΩ

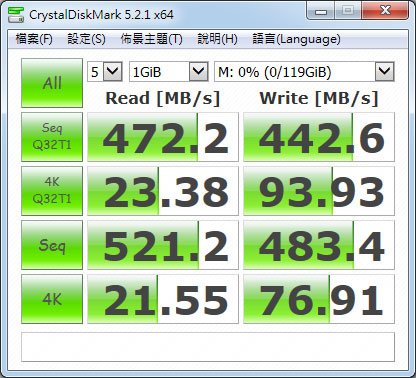

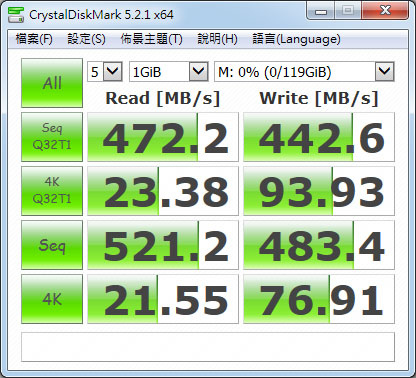

雖然只支援USB 3.1 Gen.1(USB 3.0 5Gbps),但使用此線材連接USB 3.1 Gen.2裝置及USB 3.1 Gen.2連接埠,仍可正常發揮裝置全速

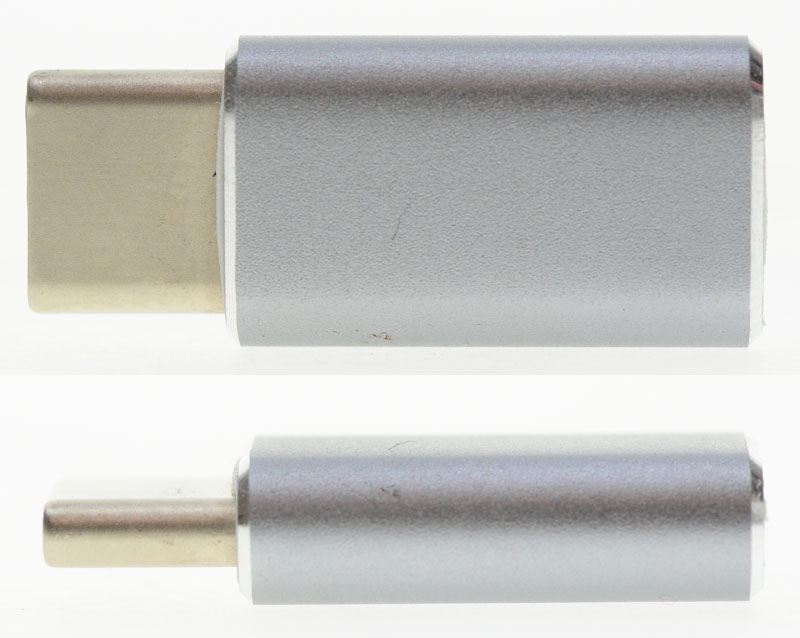

同一家廠商也推出Micro USB轉Type-C轉接頭,同樣使用鋁合金陽極噴砂外殼
外殼邊緣處同樣有斜角切邊露出銀色鋁合金原材

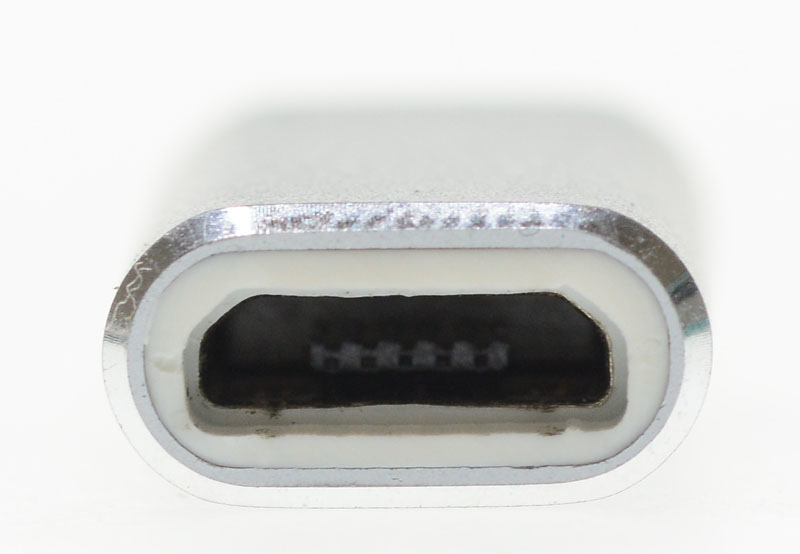

Micro USB插座,此轉接頭僅能支援USB 2.0的規格

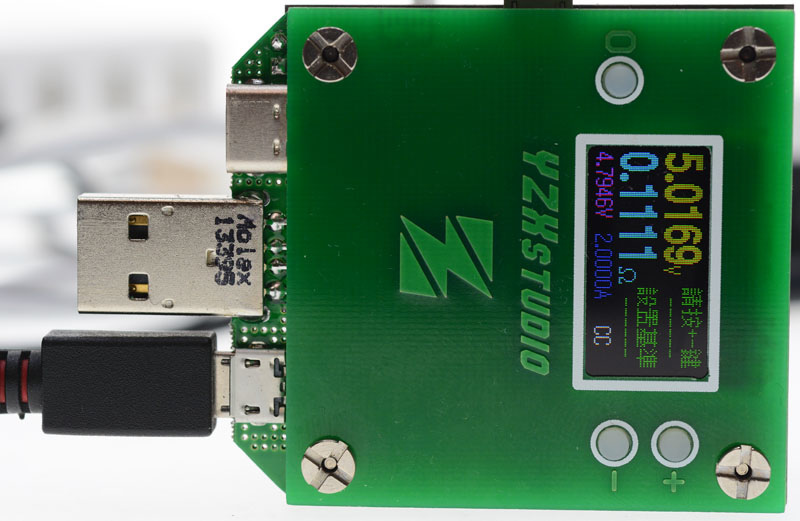

Micro USB線路未使用Type-C轉接頭前,於2A下等效線阻為111.1mΩ

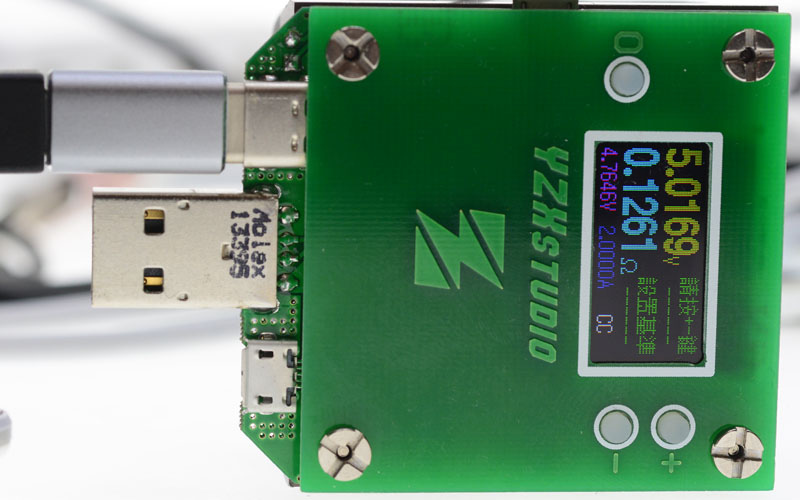

加上此款Type-C轉接頭後等效線阻增加至126.1 mΩ,也就是說轉接頭等效阻抗為15mΩ

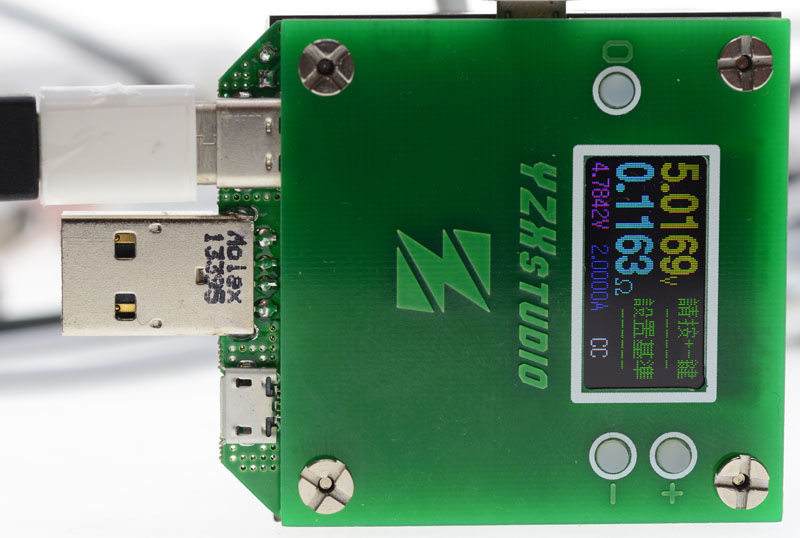

比對小米行動電源隨附的Type-C轉接頭,其等效阻抗為5.2 mΩ

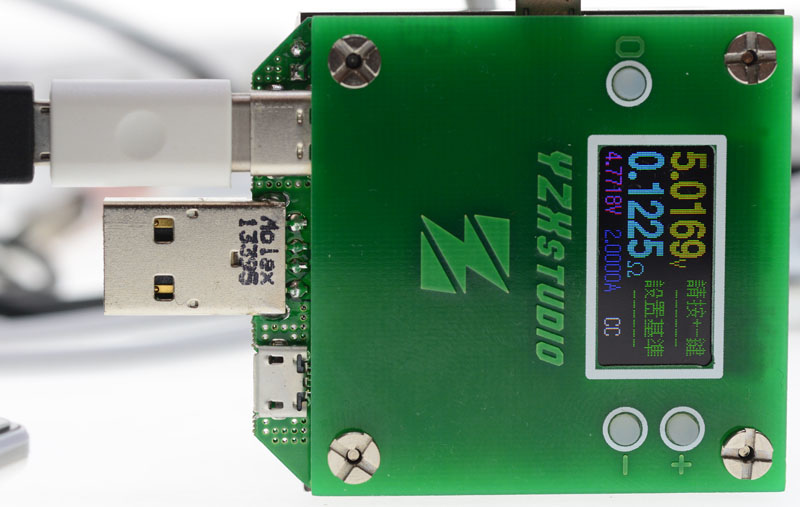

另一款行動電源隨附的Type-C轉接頭,其等效阻抗為11.4 mΩ

報告完畢,謝謝收看

, , , , , ,
