U3SE特色:

1.支援USB-CUSB-AMicro-USB電壓/電流/D+/D-/功率/容量/電量/負載阻抗等數據量測

2.具備充電定義辨識及USB PD CC1/CC2 Profile1 5V觸發

3.具備壓降法等效線阻量測功能

4.具備即時/離線下電壓/電流、D+/D-曲線繪製功能

5.免驅動USB HID介面電腦連線功能,搭配連線軟體可擷取各量測參數、繪製曲線、更改開機畫面、更新韌體

6.螢幕數據更新可暫停,方便使用者觀看或拍攝螢幕畫面

7.藍芽版具備藍芽傳輸介面,可連接Android/iOS手機APP



U3SE規格:

輸入電壓:直流DC4-24V

輸入電流:直流DC±5A

電壓分辨率:0.1mV

電流分辨率:0.1mA

容量記錄:0-99999Ah

電量記錄:0-99999Wh

/外部NTC溫度感測器:-40℃至+180

存儲媒體:16Kbits FRAM

電腦連線及韌體升級傳輸介面:免驅動USB HID

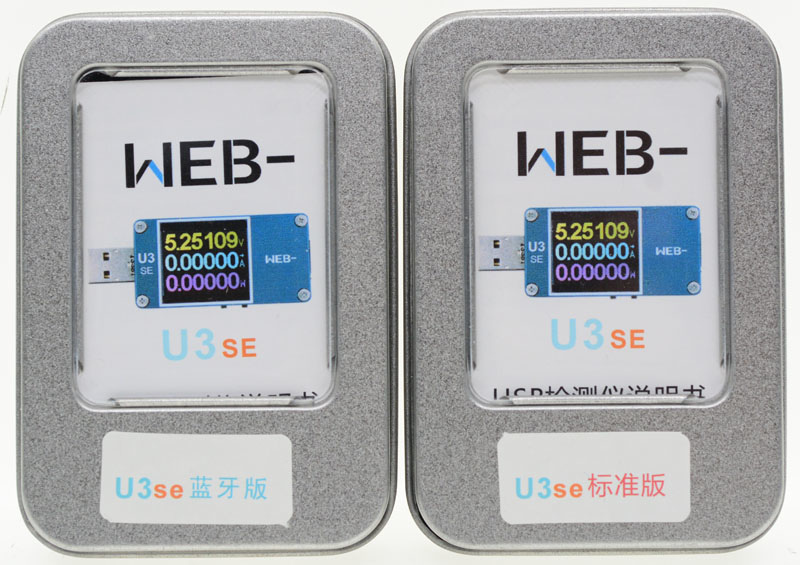

鐵製包裝外盒,外盒上以貼紙標示標準版/藍芽版,透明視窗可以看到使用說明書

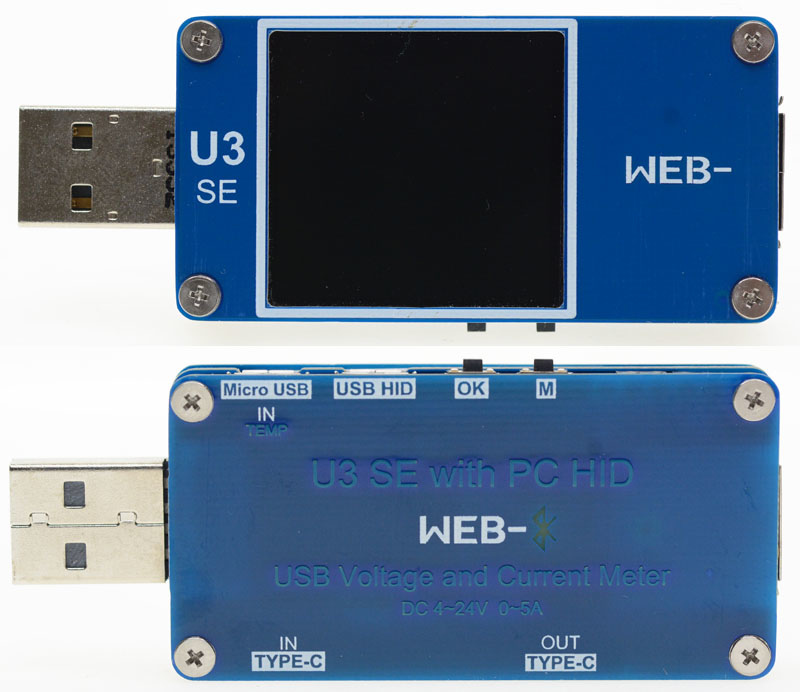

本體正面及背面圖,正/背面使用裝飾用PCB板,搭配銅柱固定,正面螢幕兩旁印上型號”U3SE”及廠牌名稱”WEB-“,背面使用白字標示各連接埠及按鈕

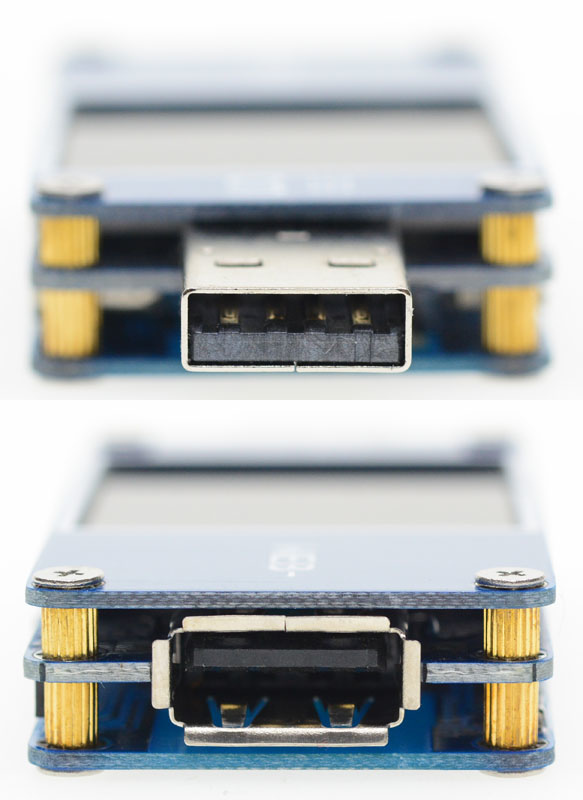

USB A插頭與插座包覆在兩片裝飾板之間,為USB 2.0規格


U3SE標準版()藍芽版()的本體頂部側面,由右至左分別為USB-C輸入、USB-C輸出,紅框處為藍芽切換開關(藍芽版專屬)

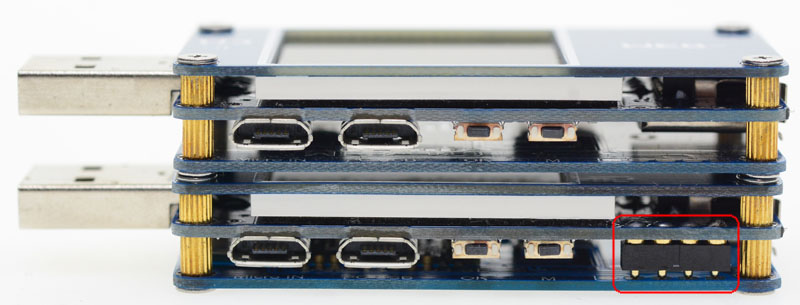

U3SE標準版()藍芽版()的本體底部側面,由左至右分別為Micro-USB輸入、電腦連線埠、OK鍵、M鍵,紅框處為藍芽模組信號傳輸用接觸點(藍芽版專屬)

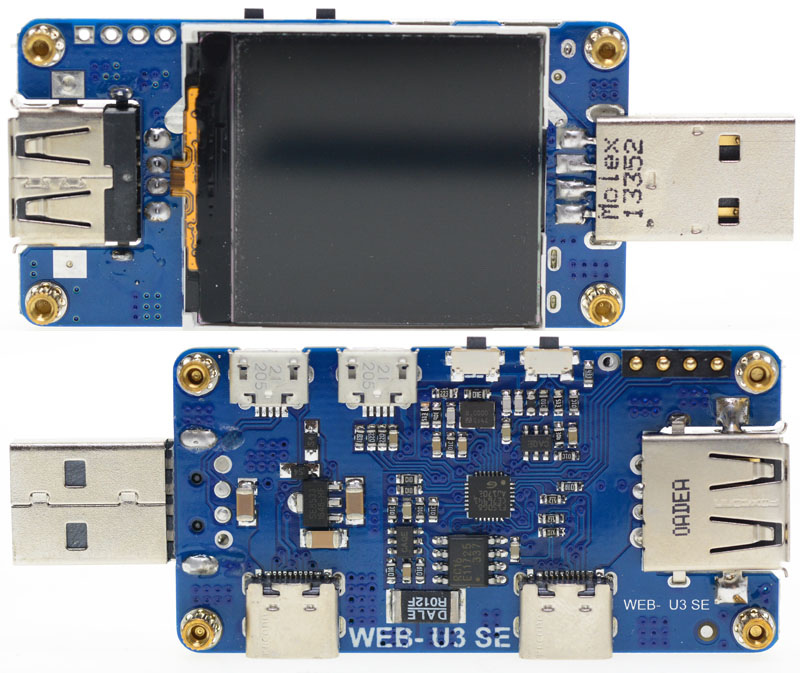

拆下正反兩面裝飾面板,就可看到內部構造

主要核心為GigaDevice GD32F150G8系列ARM Cortex-M3系列32位元微控制器(MCU),外部記憶裝置為Fujitsu MB85RC16 16Kbits FRAM,搭配兩顆外置18bit ADC取樣電壓及電流,電流取樣用電阻為DALE 12mΩ

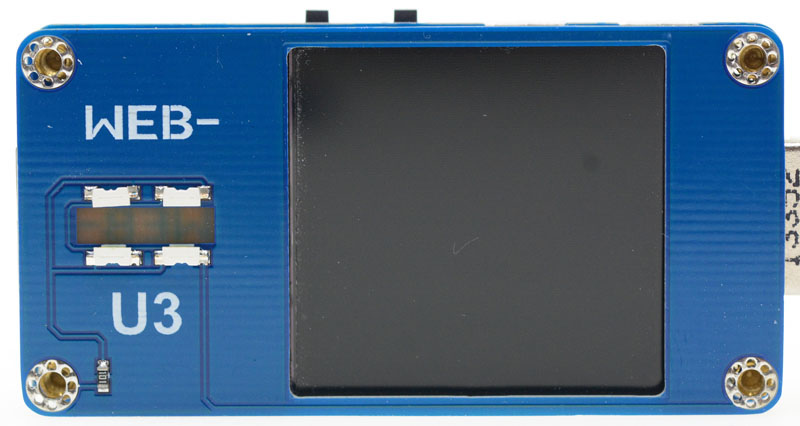

藍芽版前裝飾PCB面板背面有四顆LED,透過銅柱傳遞電能,可使面板正面”WEB-“字樣處發光

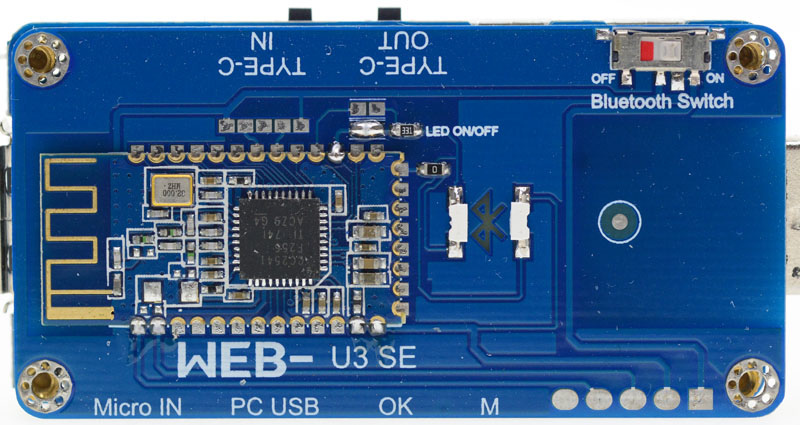

藍芽版後裝飾PCB面板背面有藍芽發射模組,右上角處為藍芽模組開關

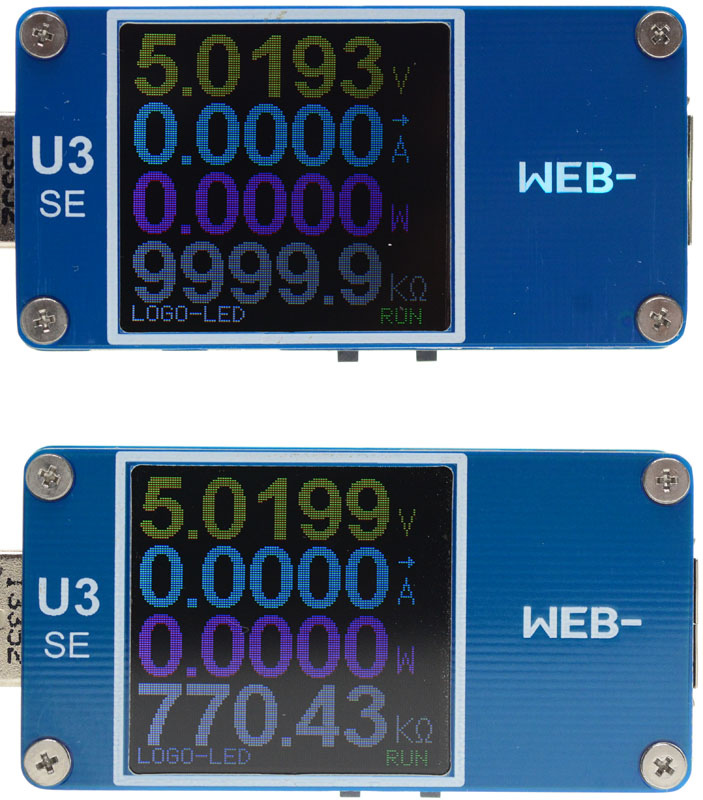

點亮LOGO照明燈的藍芽版()與標準版()的比較

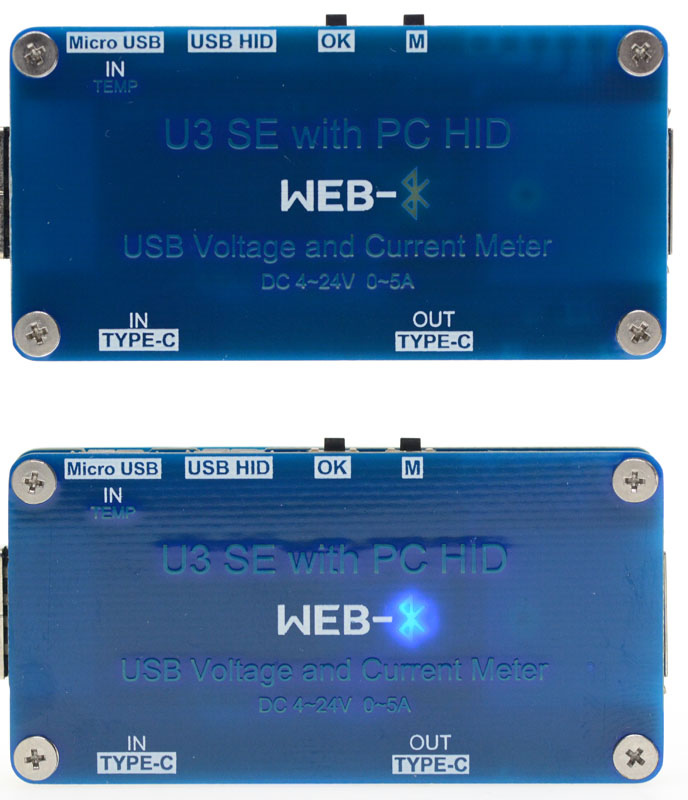

藍芽版()背面的藍芽標誌同樣也有照明燈,當藍芽功能開啟後,就會發出藍光,標準版()則無此功能

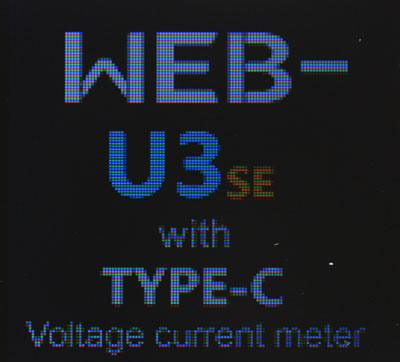

插上電源後,會顯示開機畫面一秒鐘,便進入量測畫面


U3SE可以透過短按”M”鍵,切換8種量測畫面,分別介紹如下:

P1.大字顯示畫面

以大字體顯示電壓/電流/電流方向/功率

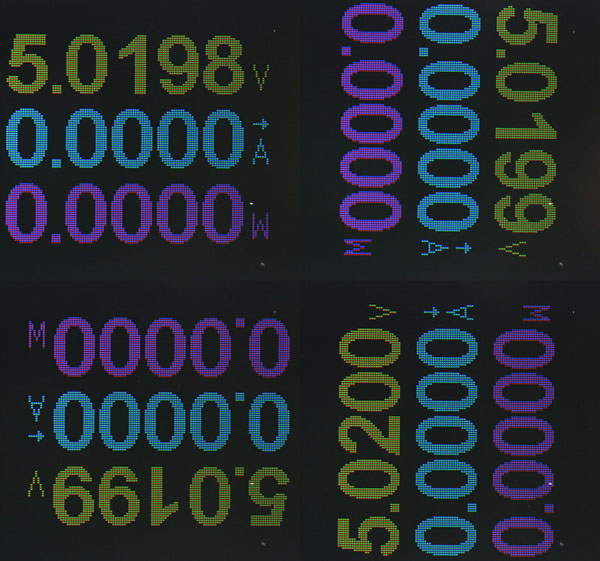

長按”M”鍵可翻轉螢幕方向並記憶(除了曲線繪製畫面外,其他顯示畫面皆可透過長按”M”鍵進行翻轉)

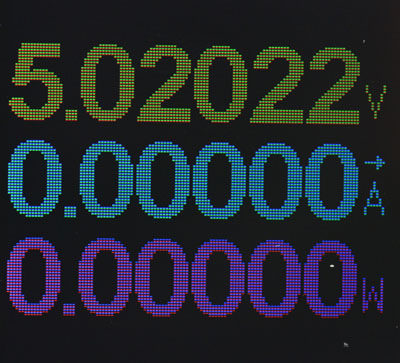

短按”OK”鍵可增加到六位數值量測

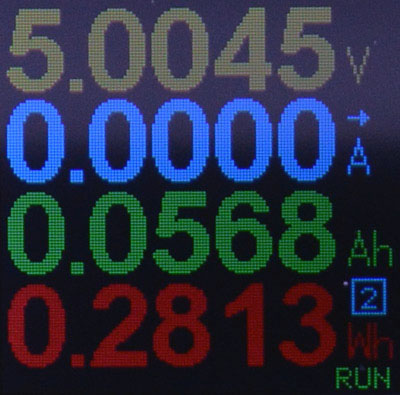

P2.容量/電量顯示畫面

顯示電壓/電流/電流方向/容量/電量/數據組

電流旁箭頭表示電流方向,向右表示順向(INOUT),向左表示反向(OUTIN)

電量旁方框內數字表示目前數據組編號

短按”OK”鍵,右下方RUN變成STOP,螢幕顯示數據暫停更新,方便進行拍照擷取

長按”OK”鍵,可切換方框內的數據組編號,共有六組

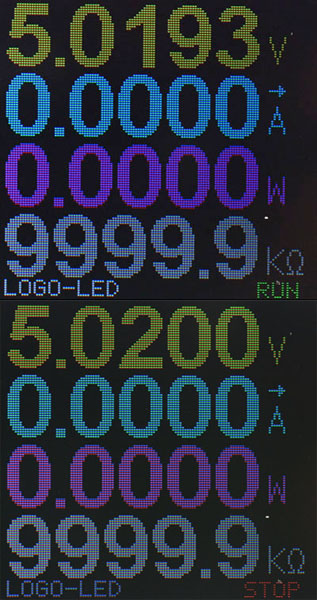

P3.負載等效內阻顯示畫面

顯示電壓/電流/電流方向/功率/等效內阻等參數

短按”OK”鍵,右下方RUN變成STOP,螢幕顯示數據暫停更新,方便進行拍照擷取

長按”OK”鍵,藍芽版可開啟/關閉正面LOGOLED燈,白色字表示啟動,灰色字表示關閉

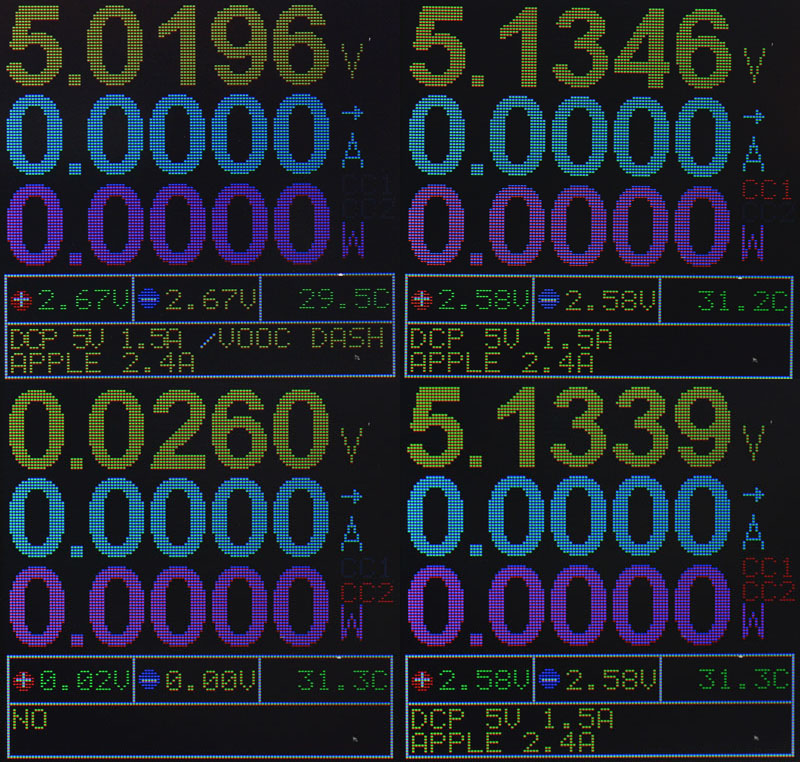

P4.充電定義辨識畫面

上方顯示電壓/電流/電流方向/功率

下方表格顯示D+/D-電壓/溫度/可能的充電定義(最多四種)

短按”OK”鍵可切換OFF/CC1/CC2/CC1+CC2,使PD供電端輸出Profile1 5V電壓(這時需要從USB HID埠供電),不使用時必須將CC1/CC2均關閉(CC1/CC2顯示灰色字),避免影響測試時PD供電端與受電端的通訊

長按”OK”鍵可切換攝氏/華氏溫度顯示單位

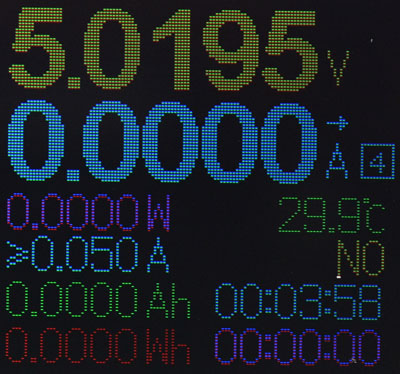

P5.容量/電量紀錄畫面

顯示電壓/電流/數據組/功率/溫度/門檻電流/容量/此次通電時間/電量/有效記錄時間

這裡顯示門檻電流為0.05A,要大於此值才會進行累計,藍色時間數字為這次通電的累積時間

短按”OK”鍵可切換方框內的數據組編號,共有六組,長按”OK”鍵可清除目前編號數據組

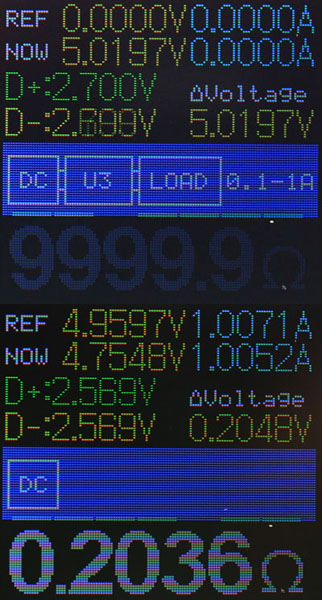

P6.線阻測試畫面,U3SE使用壓降法測試線阻

上方顯示REF參考電壓電流及NOW目前電壓電流、D+/D-電壓、電壓差,中間藍色框採動態循環顯示供電端、U3SE、負載、被測線間連結的簡圖,下方顯示計算出的等效阻抗電阻值

測試方法:首先將U3SE插在供電端,並接上1A的恆流負載,待上方NOW目前電壓電流數據穩定後,短按”OK”鍵,這時會把NOW目前數據更新至REF參考電壓電流,然後把U3SE自供電端上拔掉,將被測線接在供電端及U3SE之間,啟動後就會依照NOWREF電壓差及電流計算出等效線阻並顯示在最下方

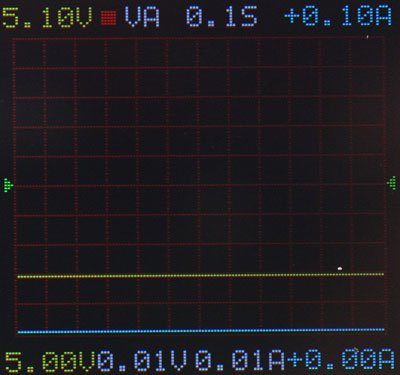

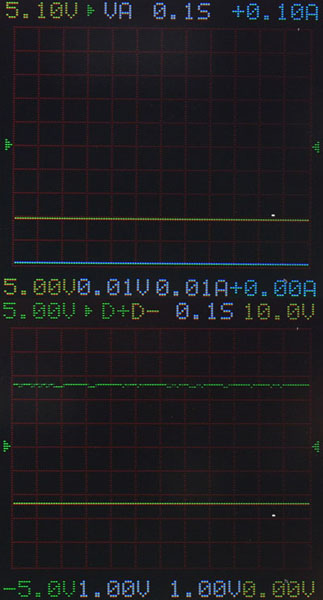

P7.曲線繪製畫面,長按”M”鍵可切換電壓/電流繪製、D+/D-繪製、離線曲線繪製

下方中央白字顯示左右縱座標軸每格解析度(垂直靈敏度)

曲線繪製中,長按”OK”鍵可更改更新速度,從0.1S5S


曲線繪製中短按”OK”鍵,即可暫停繪製

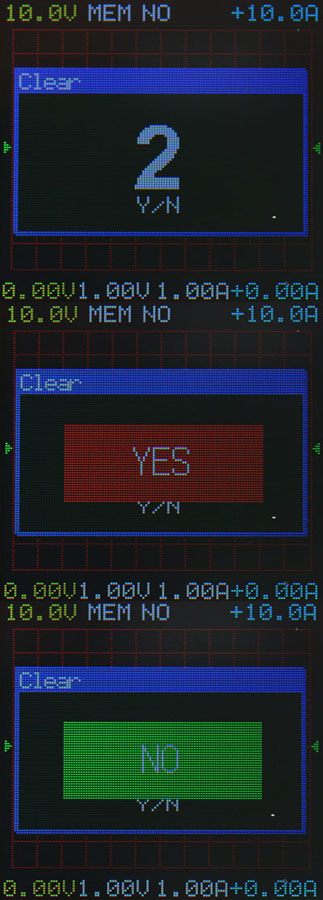

清除離線曲線數據,長按”OK”鍵會出現倒數選單,倒數至0前放開再按一次”OK”鍵可清除離線曲線數據(YES),若倒數至0或是按下”M”鍵則取消清除(NO)


P8.螢幕關閉畫面,此時螢幕關閉不顯示,但仍舊繼續記錄量測參數

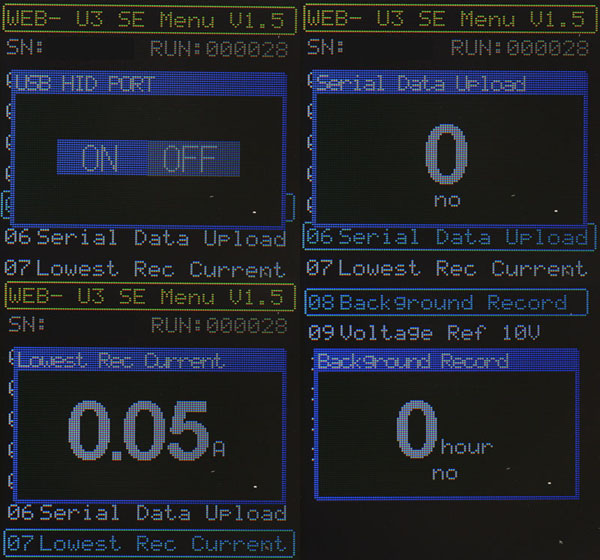

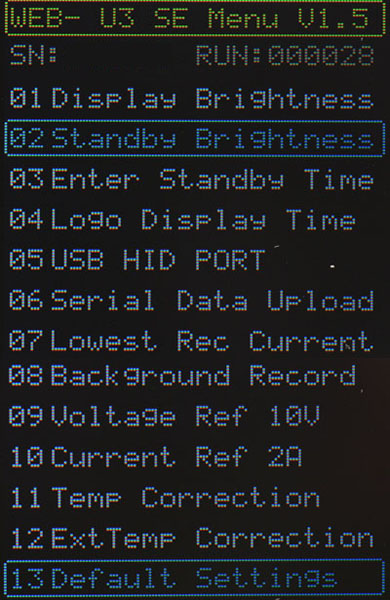

按著”M”鍵並接上電源,可進入系統參數設置選單

第一欄顯示型號及韌體版本,第二欄顯示序號及通電次數

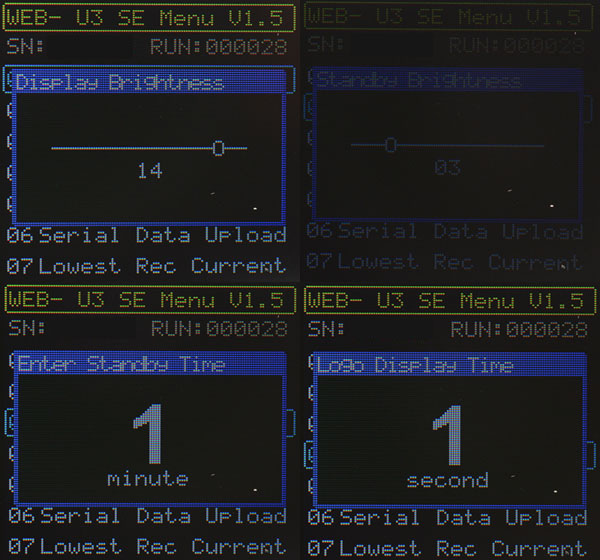

01.螢幕亮度設置

02.待機下螢幕亮度設置

03.螢幕待機等待時間(設為0表示永不待機)

04.開機畫面顯示時間


05.電腦連線用USB埠開啟/關閉(關閉可略降整體功耗)

06.串列埠數據發送間隔(藍芽版使用)

07.最低電流門檻設定,設定後若負載低於此電流時,相關數據不會被記錄

08.離線紀錄啟動/關閉及記錄時間長度設定

09.20V電壓校準,若無需求則不需要操作

10.2A電流校準,若無需求則不需要操作

11.溫度校準,若無需求則不需要操作

12.外部溫度校準,若無需求則不需要操作

13.將所有參數恢復預設值(包含校正值)

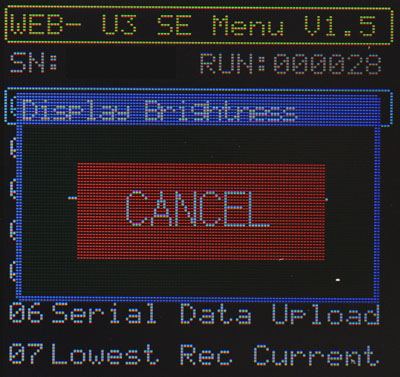

參數設置中使用”M”鍵及”OK”鍵進行向下/向上、+1/-1,長按”M”鍵可進入設定項/保存設定值,長按”OK”鍵可取消退出/回到量測畫面


U3SE支援電腦軟體連線,先將U3SE通電啟動後,使用Micro-USB線連接電腦USB埠及U3SEUSB HID埠,啟動設定選單內USB HID功能,連上電腦後不用額外安裝驅動程式,直接執行電腦連線軟體便可使用

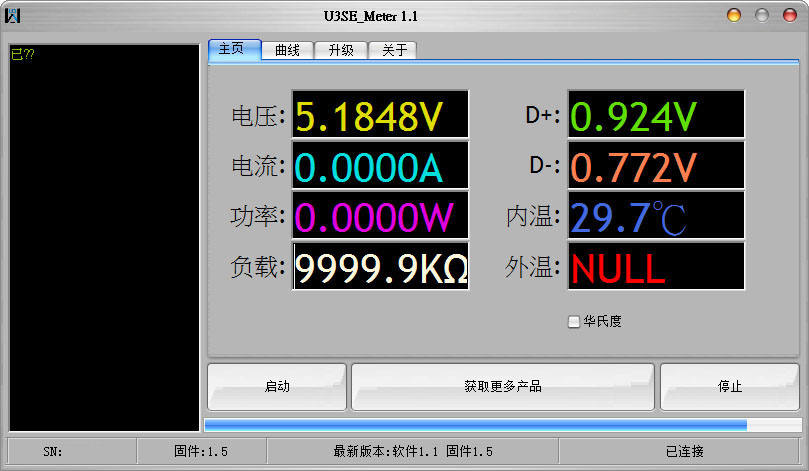

主頁畫面按下啟動鍵,可開始擷取各項量測即時參數,停止鍵可停止擷取

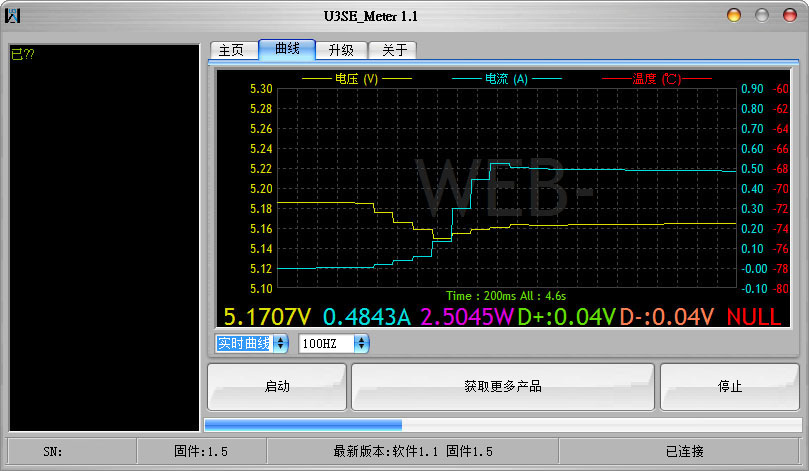

曲線畫面則提供電壓/電流/溫度曲線繪製功能


曲線繪製來源可為實時(即時)曲線或是離線曲線

曲線更新速度可在1Hz100Hz之間切換

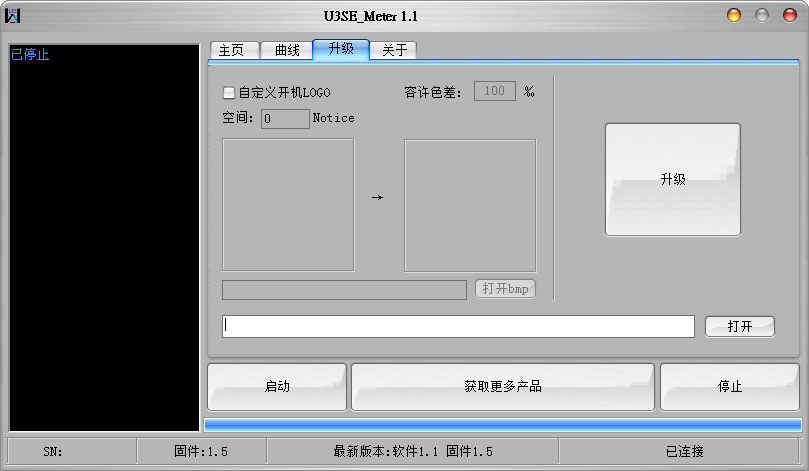

升級畫面可更改開機畫面及更新U3SE韌體

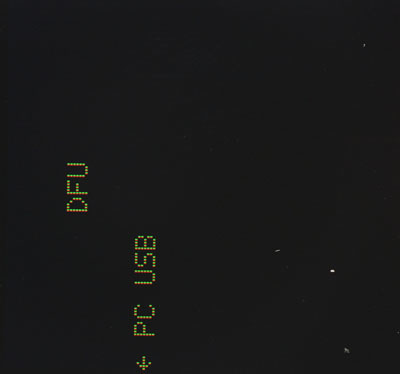

若要更新U3SE的韌體,按著”OK”鍵並接上電源,持續三秒不放後會進入DFU刷機模式,使用Micro-USB線連接電腦USB埠及U3SEUSB HID埠,打開連線軟體,操作韌體升級功能

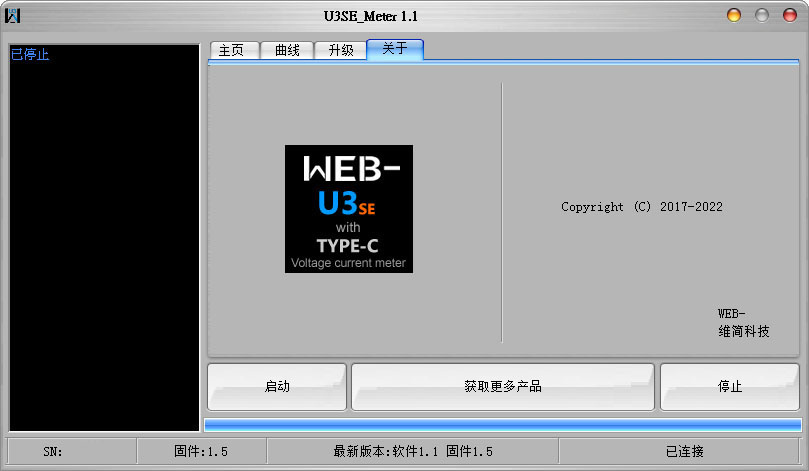

關於畫面顯示製造商資訊

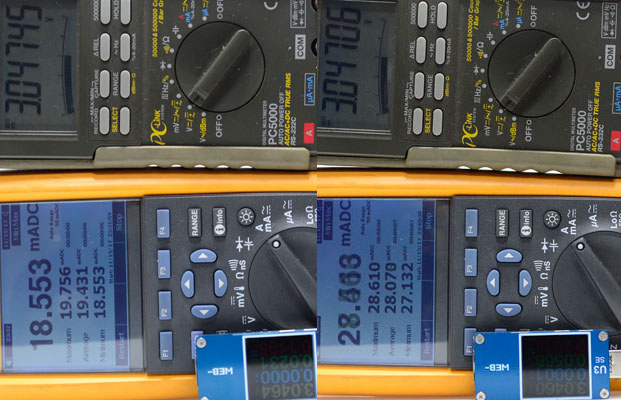

U3SE標準版()與藍芽版()的最低啟動電壓及當下啟動電流,雖然畫面背光仍未完全亮起,但已可隱約看到上方顯示字體

標準版:參考3.0474V/顯示3.0464V/差異1mV/啟動電流19.756mA(取最大值)

藍芽版:參考3.0470V/顯示3.0460V/差異1mV/啟動電流28.61mA(取最大值)

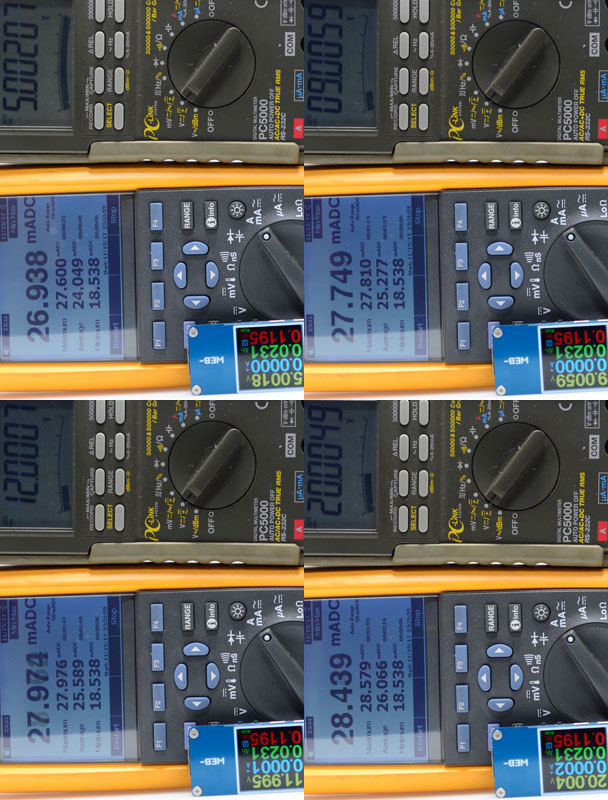

標準版表上顯示電壓與參考用電表測試5V/9V/12V/20V電壓誤差,誤差範圍從0.2mV5mV之間

儀表耗用電流於預設亮度,5V輸入下消耗電流27.6mA9V輸入下消耗電流27.81mA12V輸入下消耗電流27.976mA20V輸入下消耗電流28.579mA(以上均取最大值)

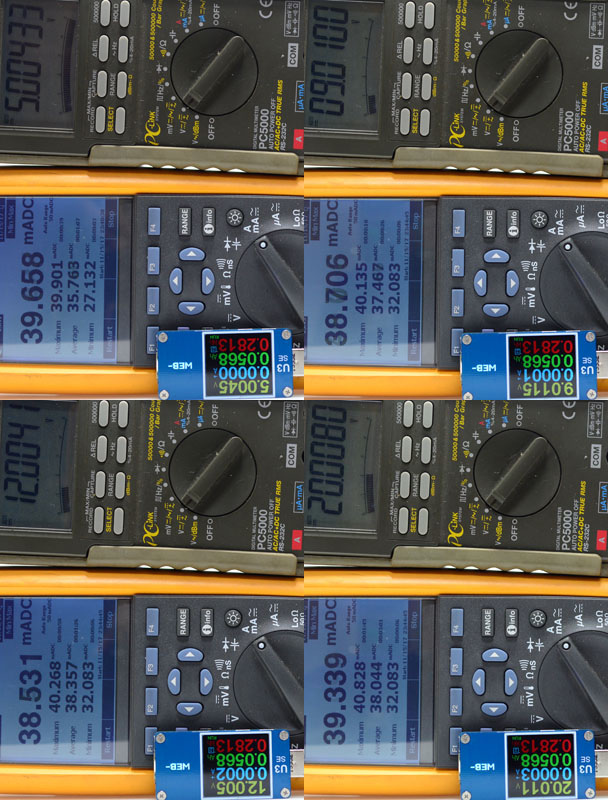

藍芽版表上顯示電壓與參考用電表測試5V/9V/12V/20V電壓誤差,誤差範圍從0.2mV3mV之間

儀表耗用電流於預設亮度,開啟正面LED及藍芽模組,5V輸入下消耗電流39.901mA9V輸入下消耗電流40.135mA12V輸入下消耗電流40.268mA20V輸入下消耗電流40.828mA(以上均取最大值)

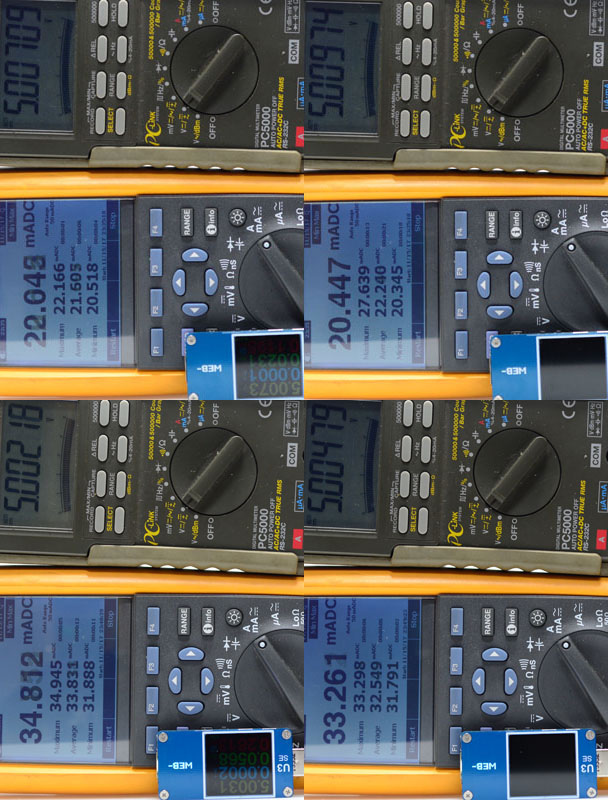

螢幕一段時間後進入低亮度待機模式及切換至螢幕關閉畫面下5V輸入時的耗用電流量

左上/右上:標準版低5V輸入下亮度待機/螢幕關閉耗用電流量分別為22.166mA/20.447mA

左下/右下:藍芽版低5V輸入下亮度待機/螢幕關閉耗用電流量分別為34.945mA/33.298mA

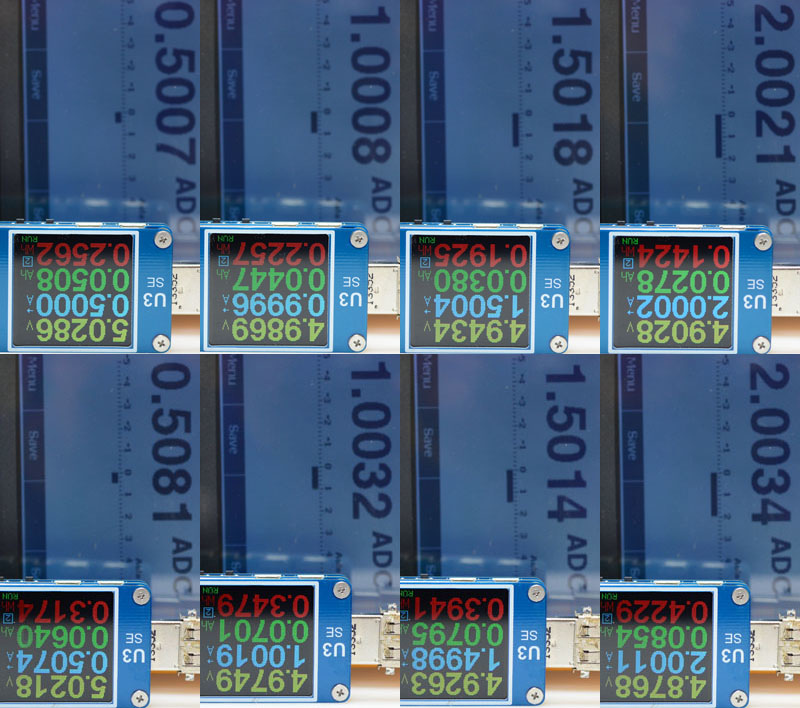

0.5A/1A1.5A/2A下表顯示電流與三用表所測得電流值差異

左上/右上:標準版誤差在0.7mA1.9mA之間

左下/右下:藍芽版誤差在0.7mA2.3mA之間

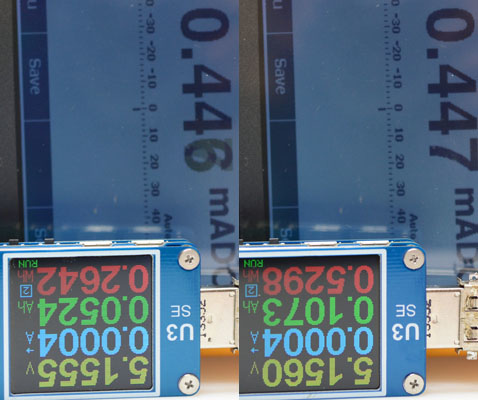

標準版()及藍芽版()對於蘋果Lightning線待機電流0.4mA的解析能力

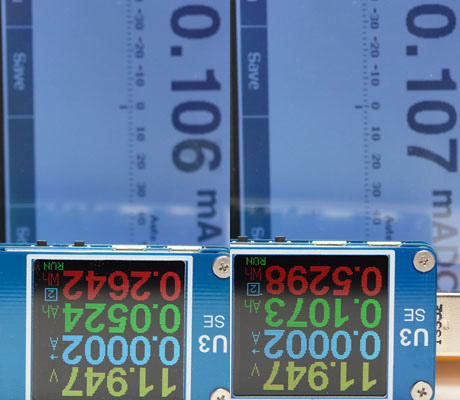

標準版()及藍芽版()對於0.1mA電流的解析能力




結論:

具備USB-CUSB-AMicro-USB連接埠,可量測電壓/電流/D+/D-/功率/容量/電量/負載阻抗等基本電氣參數及進行即時/離線曲線繪製,帶有壓降法線路等效阻抗測試及充電定義辨識,僅提供USB PD CC1/CC2 Profile1 5V觸發功能(使用時表需要另外接電源);電壓/電流量誤差尚在可接受範圍(電壓最大5mV,電流最大2.3mA),藍芽版本體耗電量稍高,即使螢幕關閉下耗電量也無明顯降低,進行電量/容量量測時會稍微影響量測數據;USB HID電腦連線免安裝驅動,不過連線軟體只能顯示即時參數及讀取表上離線記錄曲線,並無記錄存檔能力



報告完畢,謝謝收看
