Tommox PowerCenter 4 Pro(TX-MU520C-O)產品特色

1.具備USB-C PD3.0QC3.0/FCP/AFC、傳統5V三種輸出,每組輸出均具備智慧自動辨識,最佳化裝置充電速度,四個輸出埠最大總和功率為75W

2.USB-C支援PD3.0規範,最大輸出功率60W

3.全域電壓輸入,可更換的交流電源線,適合旅行攜帶及使用

4.具備環境光偵測,自動改變電源LED光源亮度

5.通過FCC/ETL/CE安規、RoHS無鉛及BSMI檢驗(檢驗認證號碼R36235)

6.提供12個月保固期



Tommox PowerCenter 4 Pro(TX-MU520C-O)產品規格

1.輸入:100-240VAC1.5A50/60Hz

2.輸出埠:USB-A x 3(5V x 2/QC3.0 x 1)USB-C x 1

3.USB-C輸出:5V/3A9V/3A12V/3A15V/3A18V/3A20V/3A

4.USB-A(QC3.0)輸出:3.6V-6V/3A6V-9V/2A9V-12V/1.5A

5.USB-A(5V)輸出:每埠最大5V/2.4A

6.總輸出額定功率:75W

7.外觀尺寸:103.2x72.2x27.7mm

8.重量:230



吊卡式白色外盒正面中央為產品外觀圖,左上為產品名稱PowerCenter 4 Pro,右上為品牌標誌TOMMOX,中央下方為QC3.0快充認證標誌

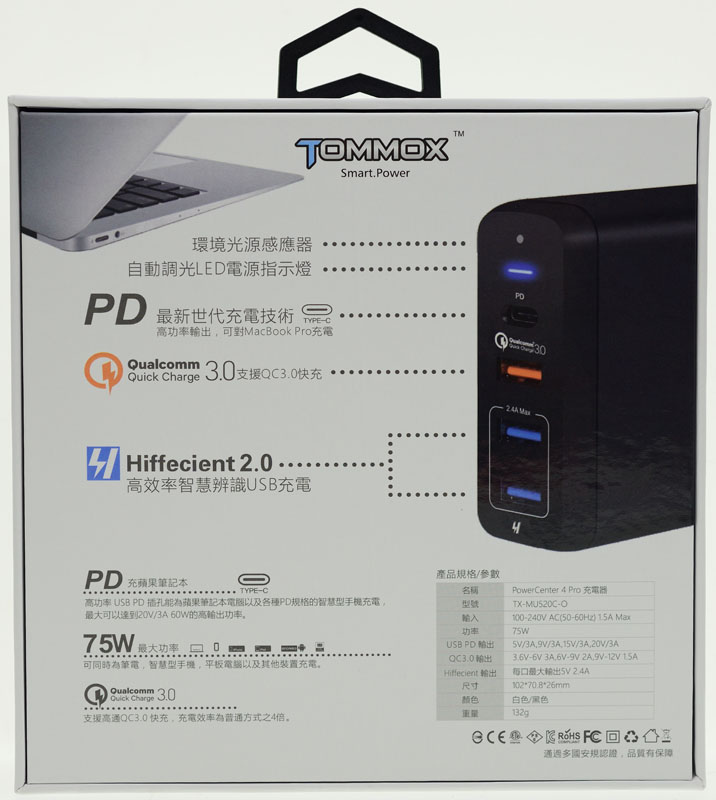

外盒背面,說明產品各部分功能、特色及可支援裝置,右下印有產品規格及各項認證標誌,不過PD輸出電壓少印12V18V,重量也有誤植

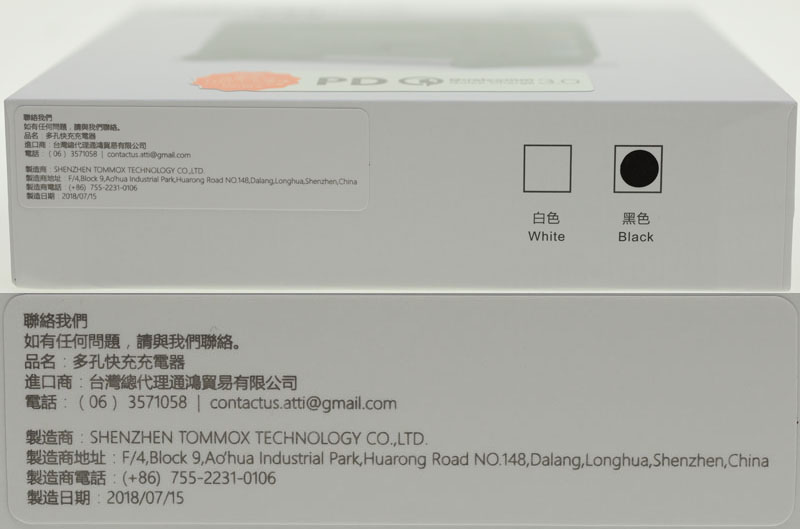

進口/製造商聯絡資訊及產品顏色分類貼在外盒底部

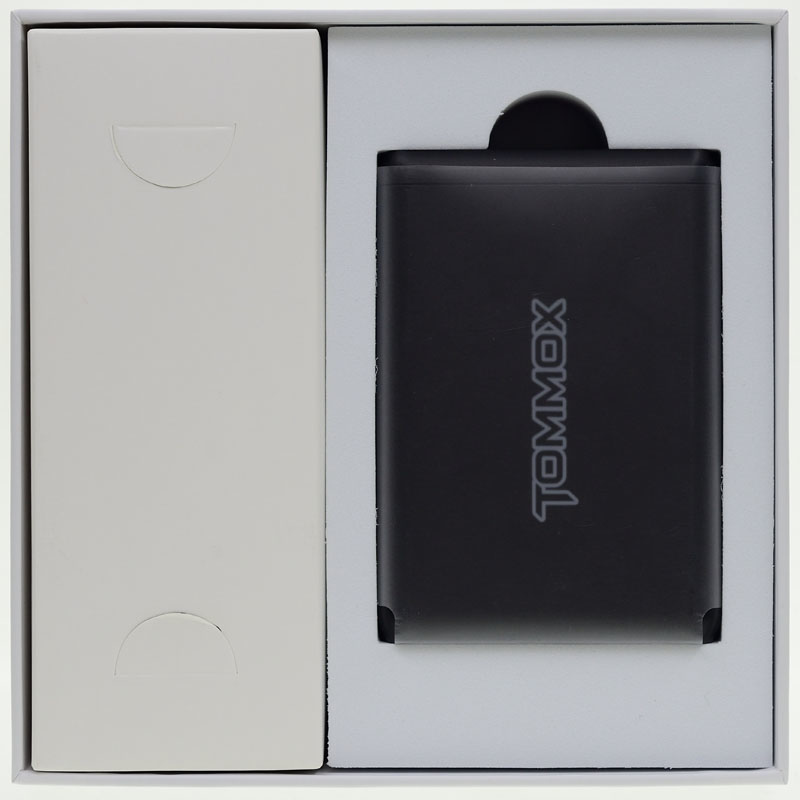

打開外盒,套著保護膜的充電器裝在防震泡棉開口內,分離式電源線及USB-C線裝在紙盒中,說明書/支架等放在充電器下方


包裝內容有充電器本體、8字頭可分離式電源線、USB-C to USB-C充電傳輸線、說明書、站立用支架組


此款充電器有黑色與白色兩種款式

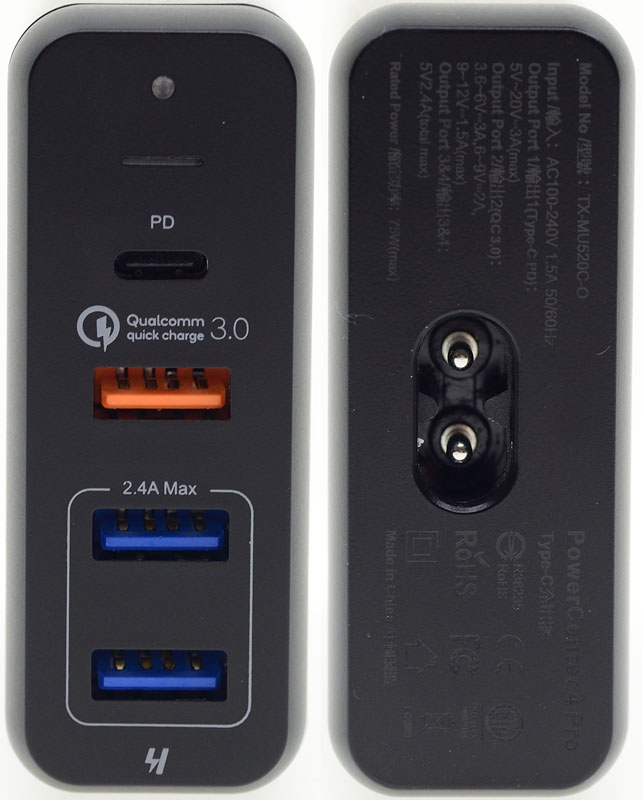

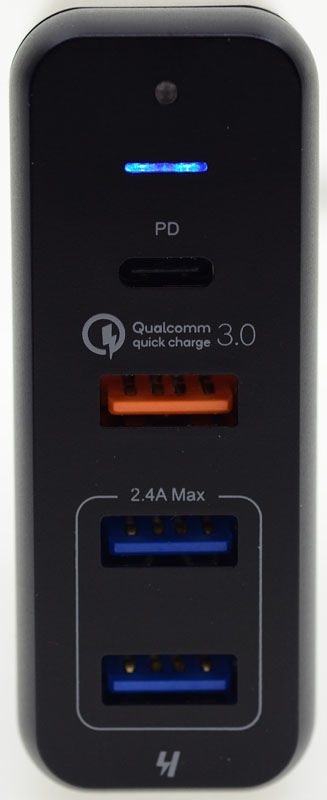

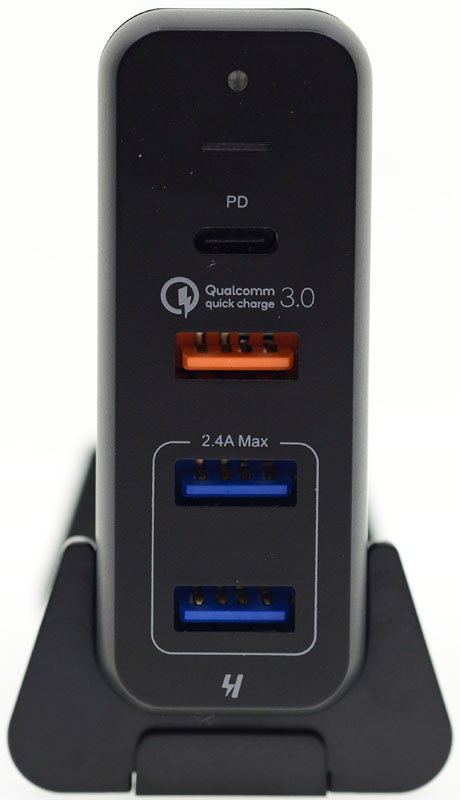

黑色款充電器正面與背面,輸出埠從上而下依序為一組USB-C PD3.0、一組USB-A QC3.0、兩組USB-A 5V/2.4A

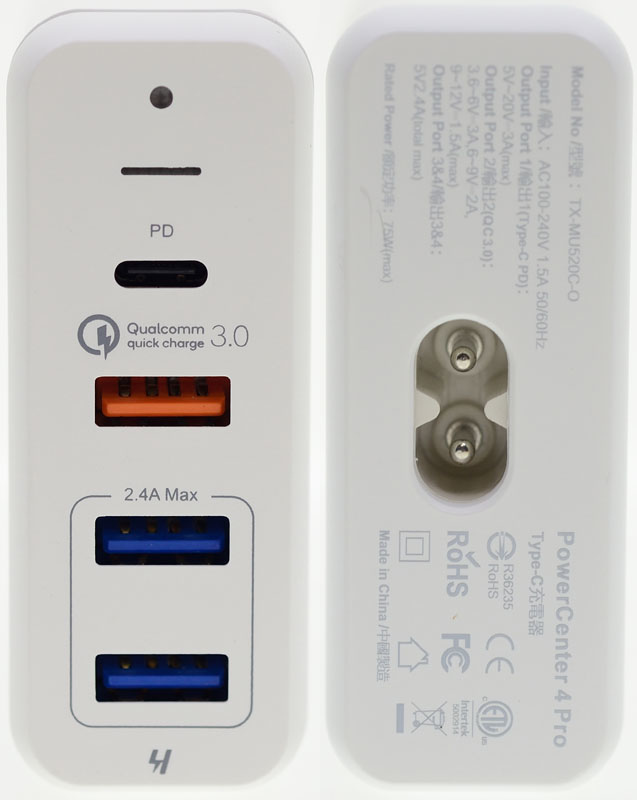

白色款充電器正面與背面

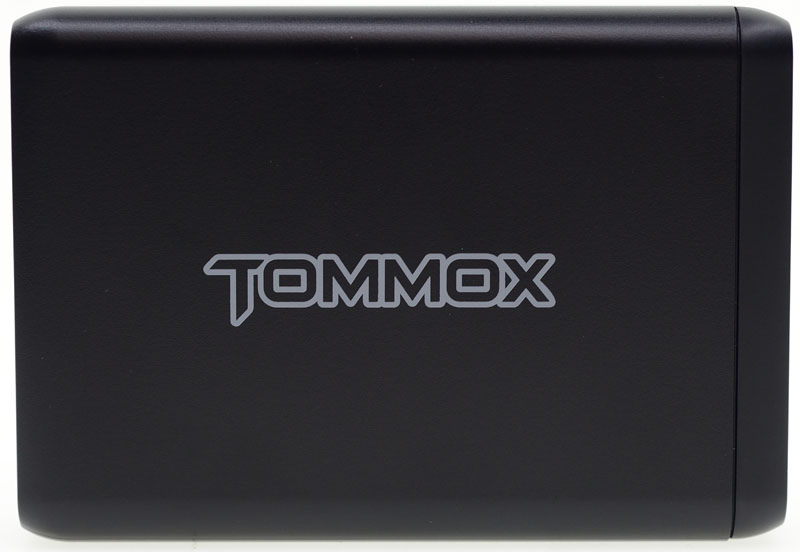

黑色款充電器側面,其中一面有TOMMOX字樣

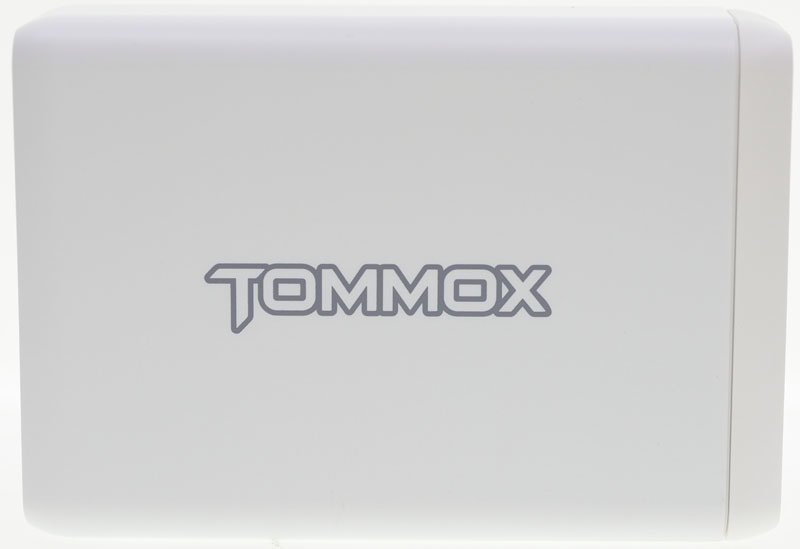

白色款充電器側面

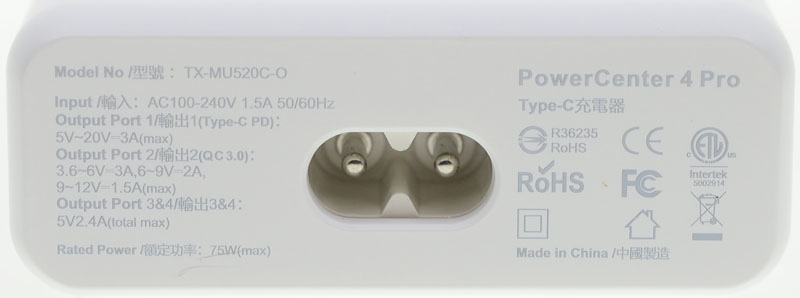

型號、輸入/輸出規格、安規認證以雷射刻印在8字頭電源線插座左右兩邊外殼上


白色款的字體及標誌刻印比較清晰

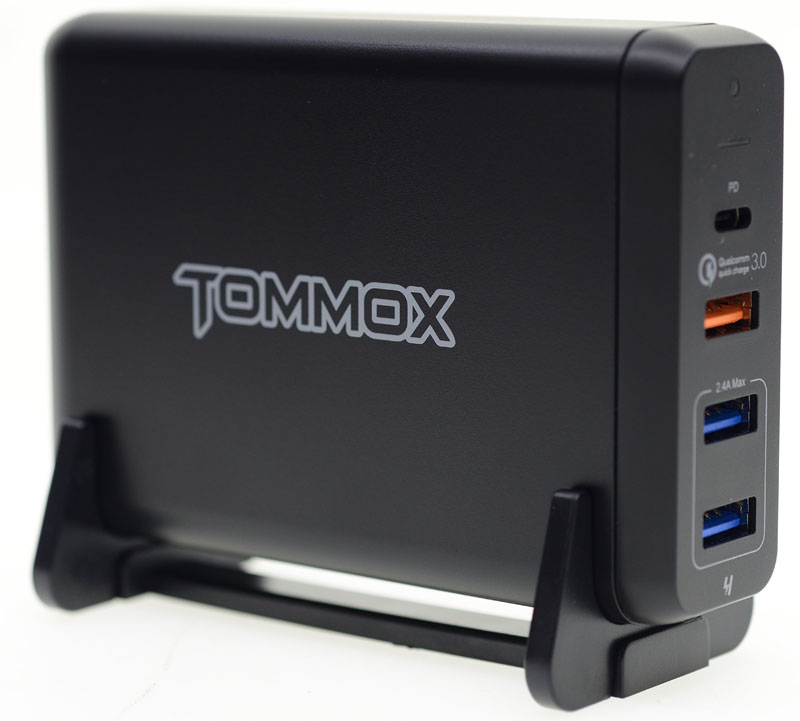

使用包裝內的支撐架,可以讓充電器站立使用時更穩定,也可以避免充電器貼著其他物體,讓散熱更好


不過黑色款與白色款所附的支架都是黑色的

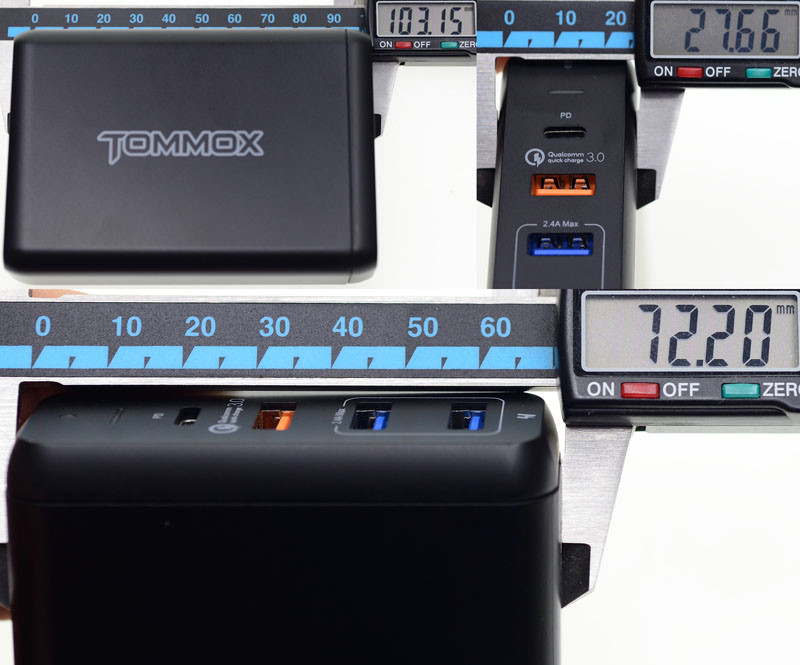

本體尺寸為103.2x72.2x27.7mm

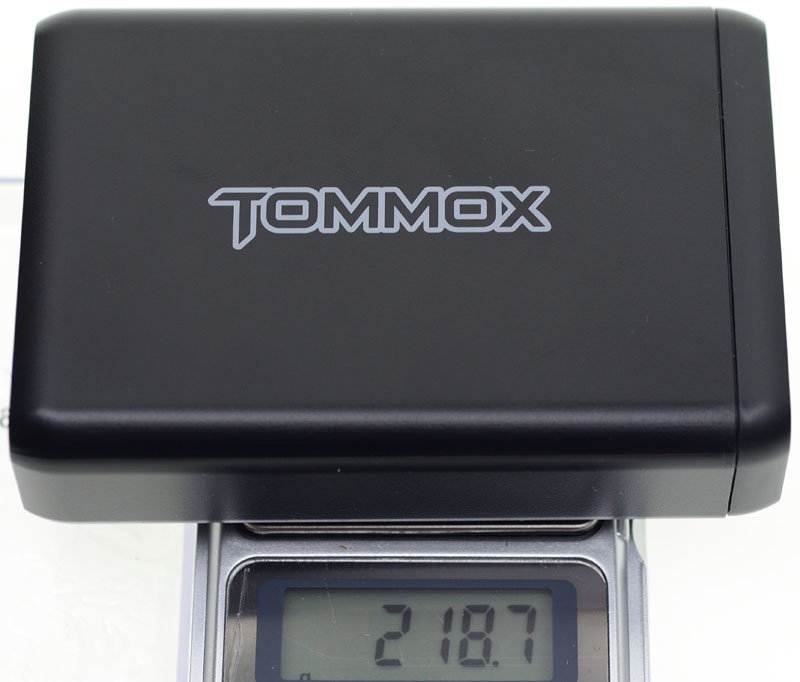

不含電源線本體重量為218


通電後上方長條指示燈會發出藍光,並會隨著環境亮度改變LED亮度

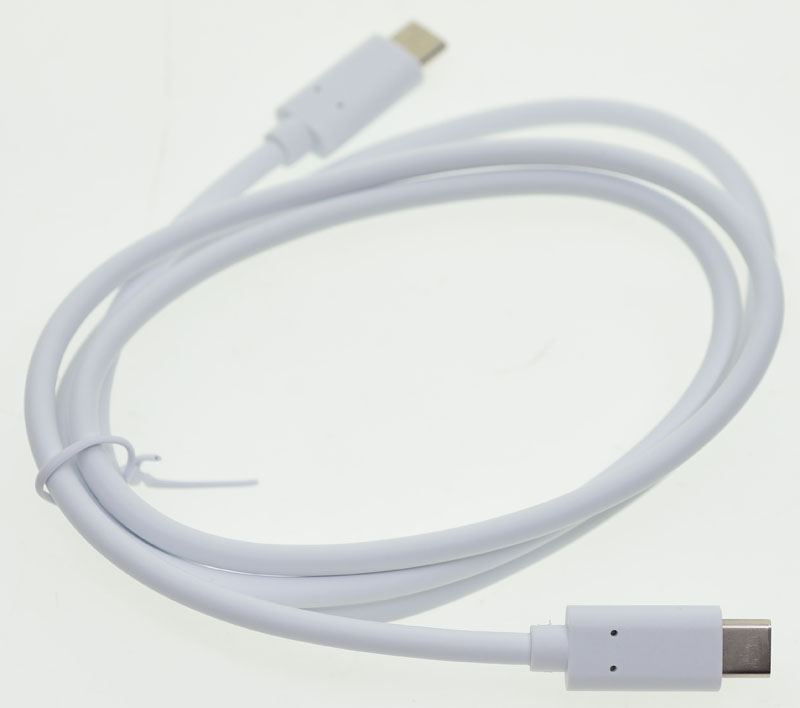

隨附的白色USB-C to USB-C充電傳輸線,線的長度為95公分,不具備E-Mark,最大電流3A

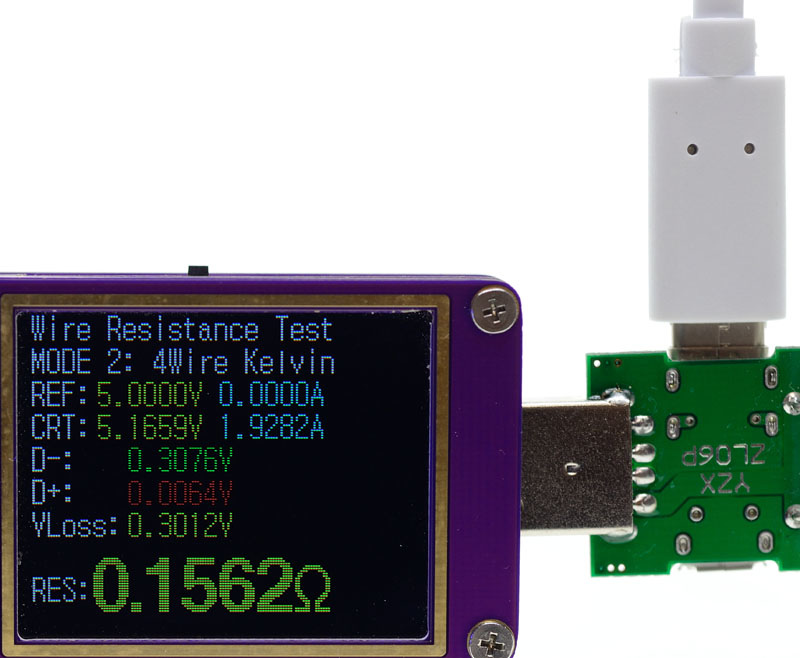

整體等效線阻為156mΩ

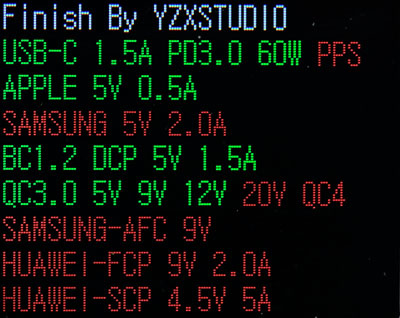

USB-C輸出埠支援充電定義有PD3.0 60WApple 5V/0.5ABC 1.2DCP 5V/1.5AQC3.0 5V/9V/12V


支援5V/9V/12V/15V/18V/20V六種輸出電壓,最高電流均為3A

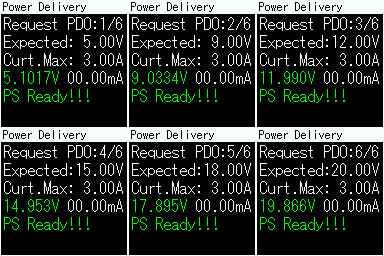

5V/9V/12V/15V/18V/20V六種輸出下的空載電壓如每格綠色數字所示

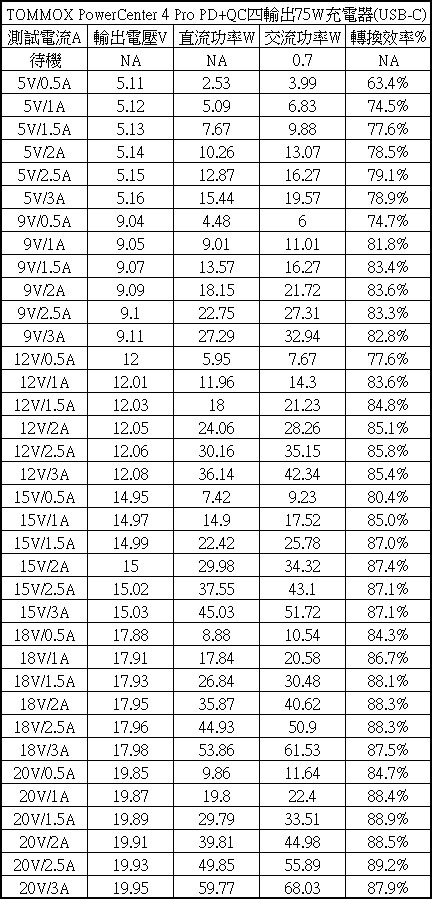

USB-C輸出埠各組輸出下轉換效率表,最高效率點出現在20V/2.5A,達89.2%,其他輸出效率則在最高88.9%,最低63.4%區間,輸出電壓及電流越高,效率越好

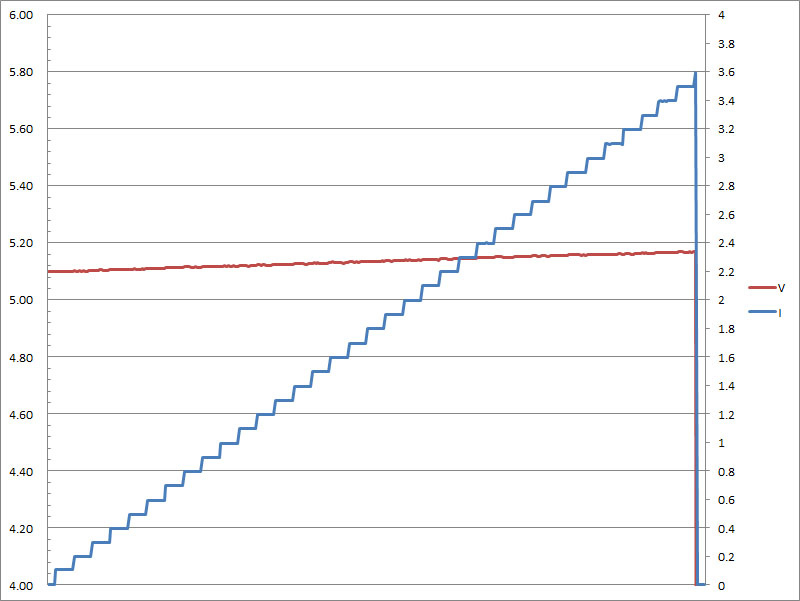

USB-C輸出埠5V輸出負載測試圖,輸出電壓隨電流增加而微幅提高,當輸出電流超過3.5A便會截止輸出

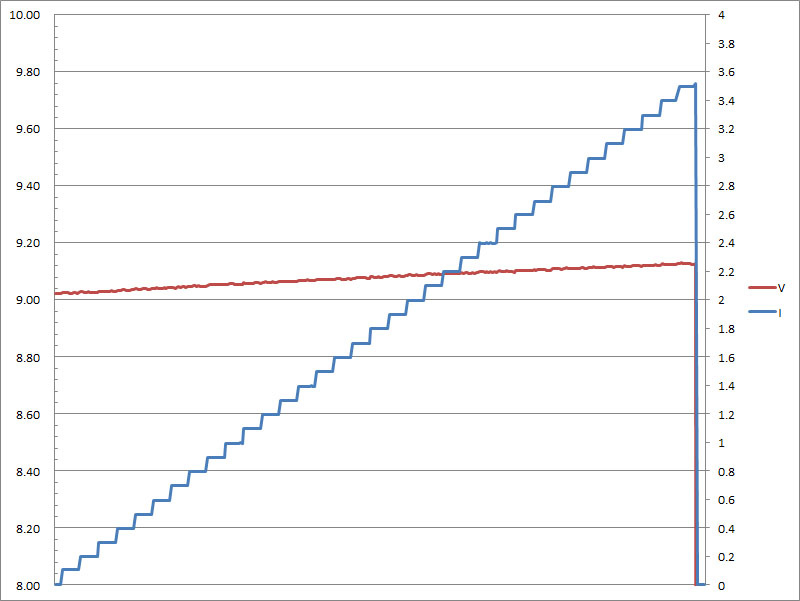

USB-C輸出埠9V輸出負載測試圖,輸出電壓隨電流增加而微幅提高,當輸出電流超過3.5A便會截止輸出

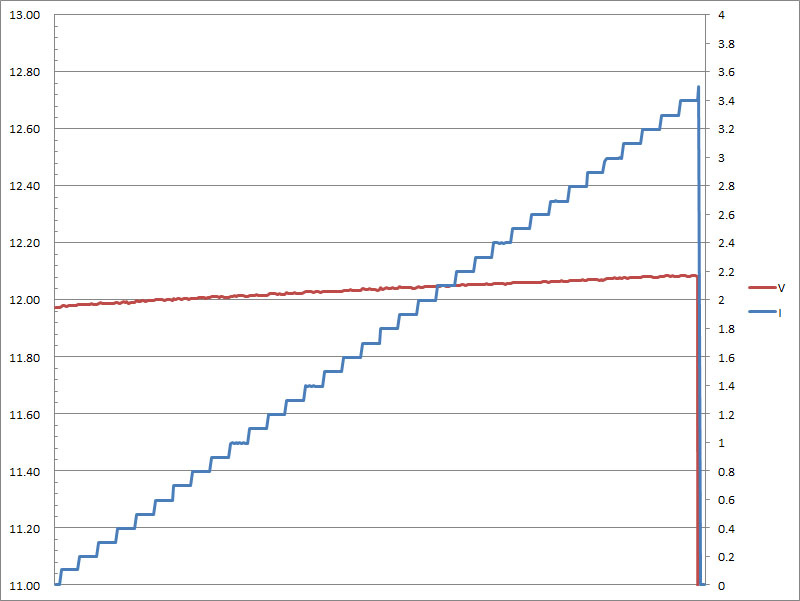

USB-C輸出埠12V輸出負載測試圖,輸出電壓隨電流增加而微幅提高,當輸出電流超過3.4A便會截止輸出


USB-C輸出埠15V輸出負載測試圖,輸出電壓隨電流增加而微幅提高,當輸出電流超過3.4A便會截止輸出

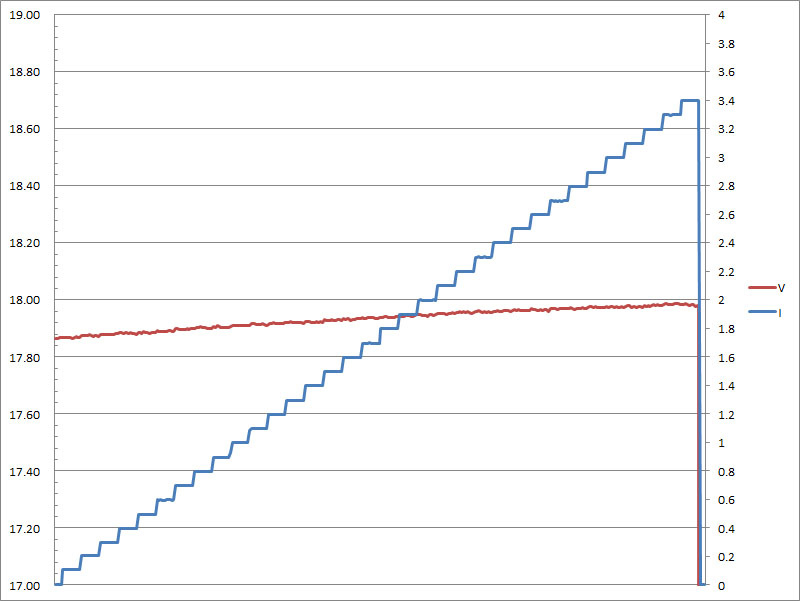

USB-C輸出埠18V輸出負載測試圖,輸出電壓隨電流增加而微幅提高,當輸出電流超過3.4A便會截止輸出

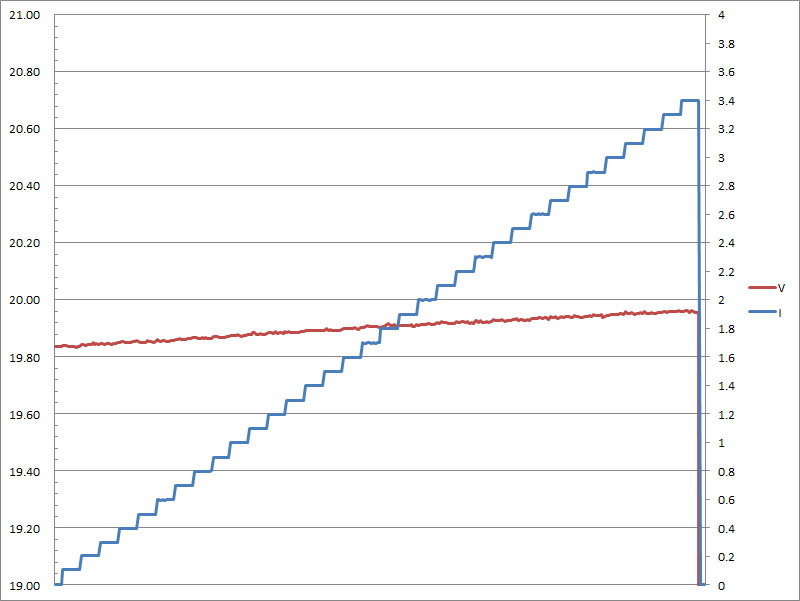

USB-C輸出埠20V輸出負載測試圖,輸出電壓隨電流增加而微幅提高,當輸出電流超過3.4A便會截止輸出

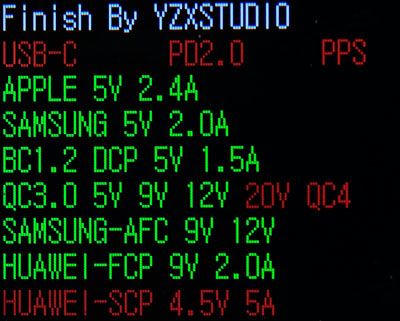

QC3.0輸出埠支援充電定義有Apple 5V/2.4A、三星5V/2ABC 1.2DCP 5V/1.5AQC3.0 5V/9V/12V、華為FCP 9V/2A、三星AFC 9VAFC 12V(三星AFC 12V屬於三星行動電源具備的快充協議)

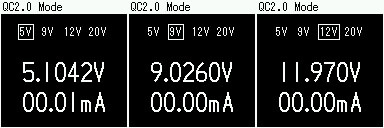

QC3.0輸出埠5V/9V/12V空載輸出電壓

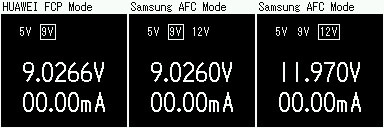

華為FCP 9V、三星AFC 9VAFC 12V觸發測試

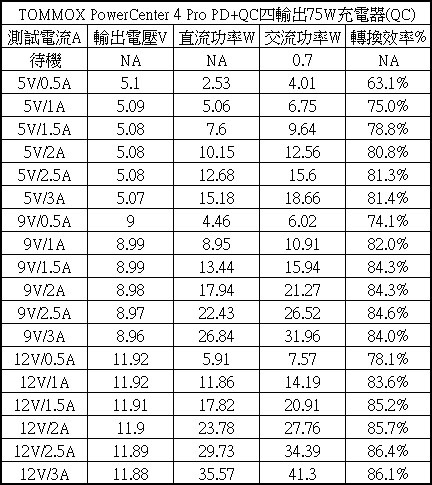

QC3.0輸出埠各組輸出下轉換效率表,最高效率點出現在12V/2.5A,達86.4%,其他輸出效率則在最高86.1%,最低63.1%區間,輸出電壓及電流越高,效率越好

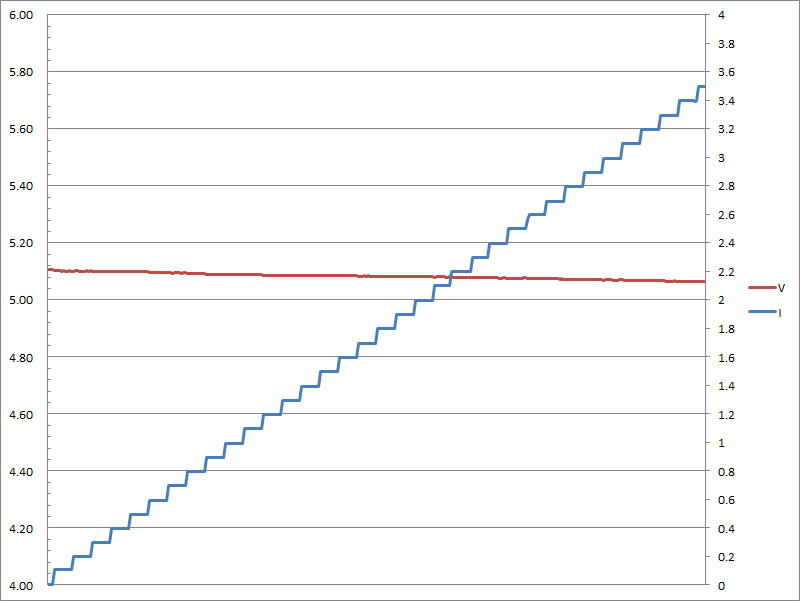

QC3.0輸出埠5V輸出負載測試圖,輸出電壓隨電流增加而微幅降低

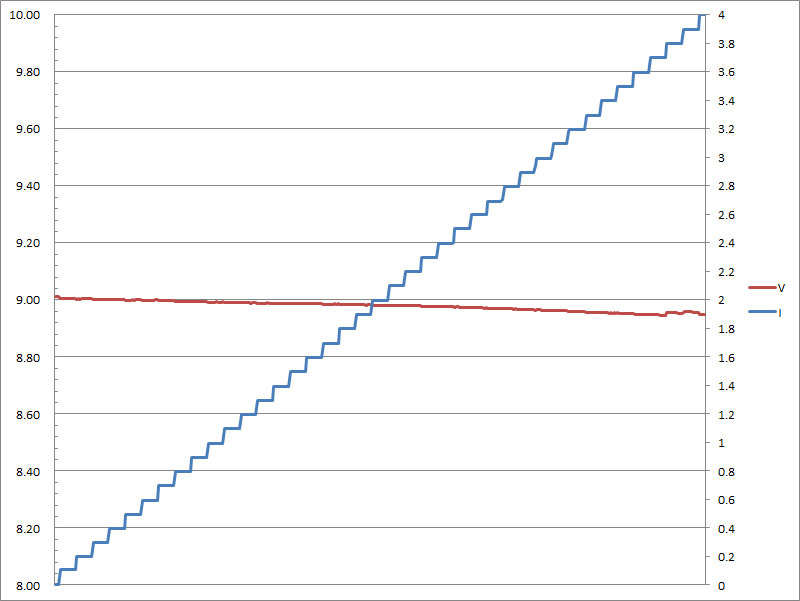

QC3.0輸出埠9V輸出負載測試圖,輸出電壓隨電流增加而微幅降低

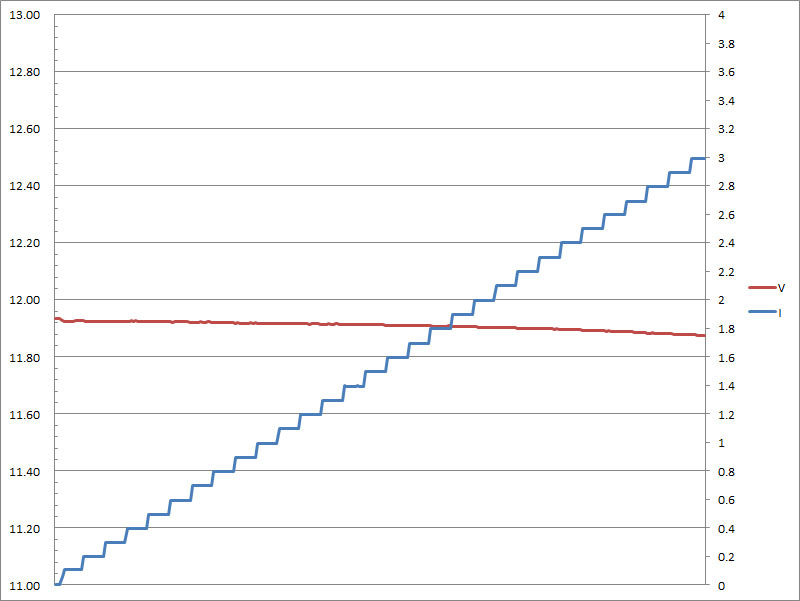

QC3.0輸出埠12V輸出負載測試圖,輸出電壓隨電流增加而微幅降低


5V輸出埠支援充電定義有Apple 5V/2.4A、三星5V/2ABC 1.2DCP 5V/1.5A


5V輸出埠各電流下轉換效率表,最高效率點出現在5V/2.5A,達80.9%,其他輸出效率則在最高80.3%,最低64.1%區間

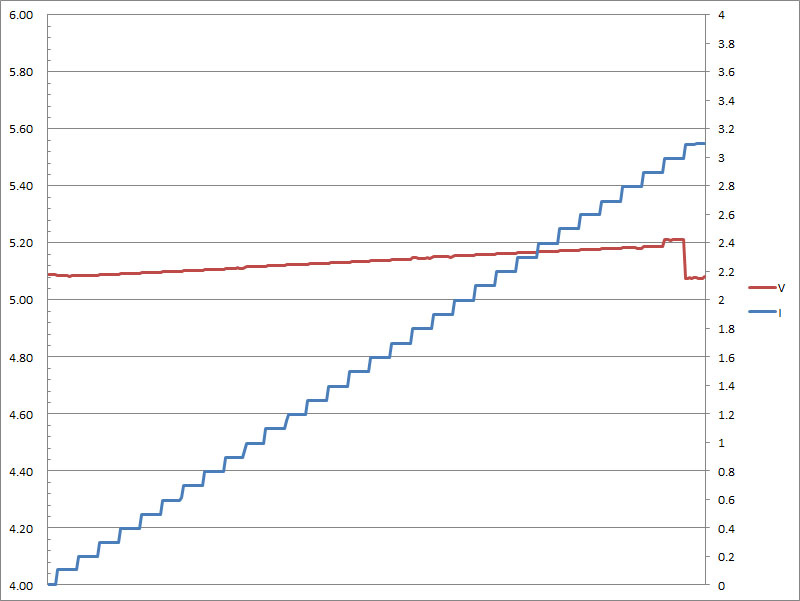

5V輸出埠輸出負載測試圖,輸出電壓隨電流增加而微幅提高,當輸出電流超過3.1A後便會截止輸出

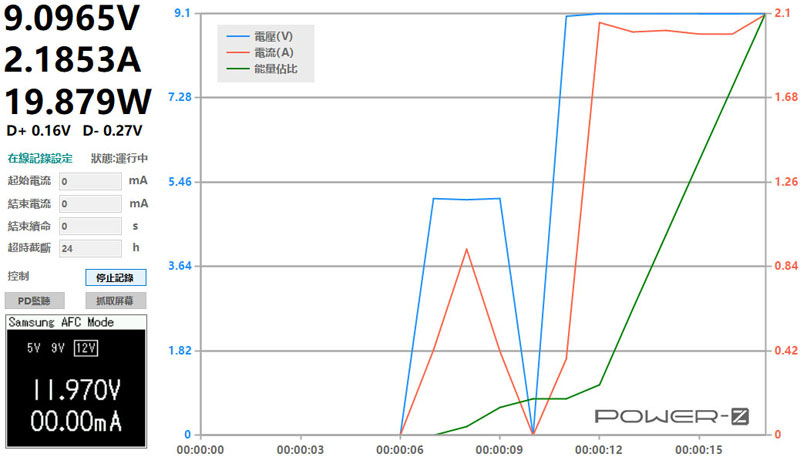

USB-C PD埠對htc U11+進行充電,可正常啟動PD充電,充電功率19.8W


QC3.0埠對htc U11+進行充電,可正常啟動QC3.0充電,充電功率14.4W

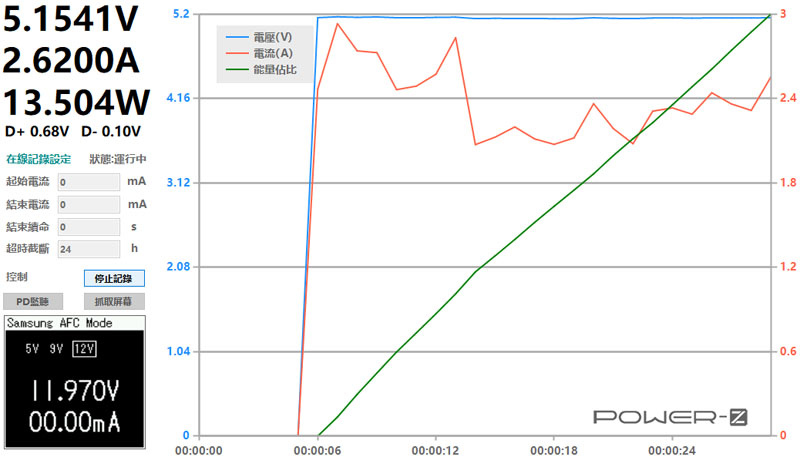

USB-C PD埠對三星S8進行充電,可正常啟動PD充電,充電功率13.5W

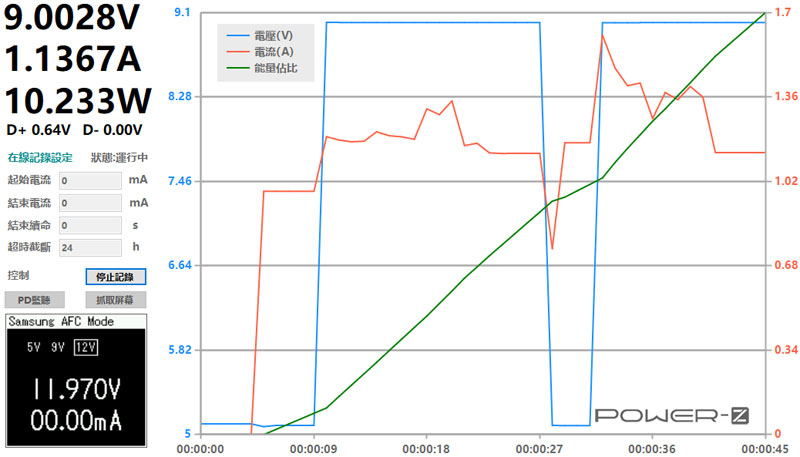

QC3.0埠對三星S8進行充電,可正常啟動AFC 9V充電,充電功率10.2W


USB-C PD埠對全漢PD20000行動電源進行充電,可正常啟動PD充電,充電功率64.5W

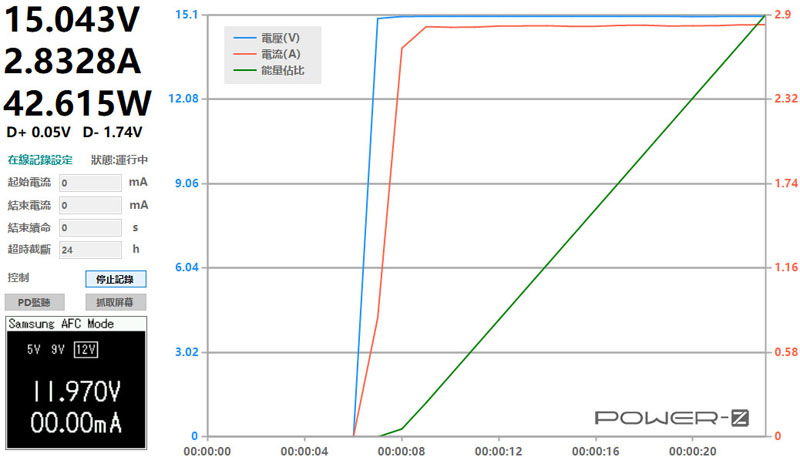

USB-C PD埠對紫米10號行動電源進行充電,可正常啟動PD充電,充電功率42.6W


USB-C PD埠對ASUS ZenPower Pro PD行動電源進行充電,可正常啟動PD充電,充電功率31.7W

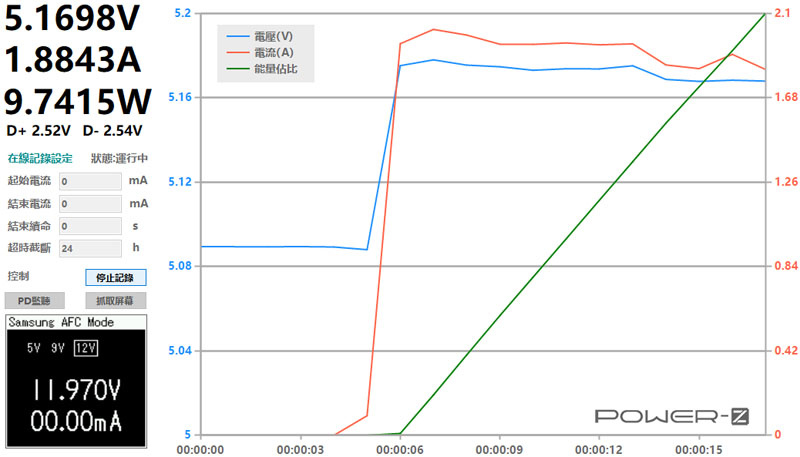

5V埠對Apple iPad2進行充電,充電功率9.7W

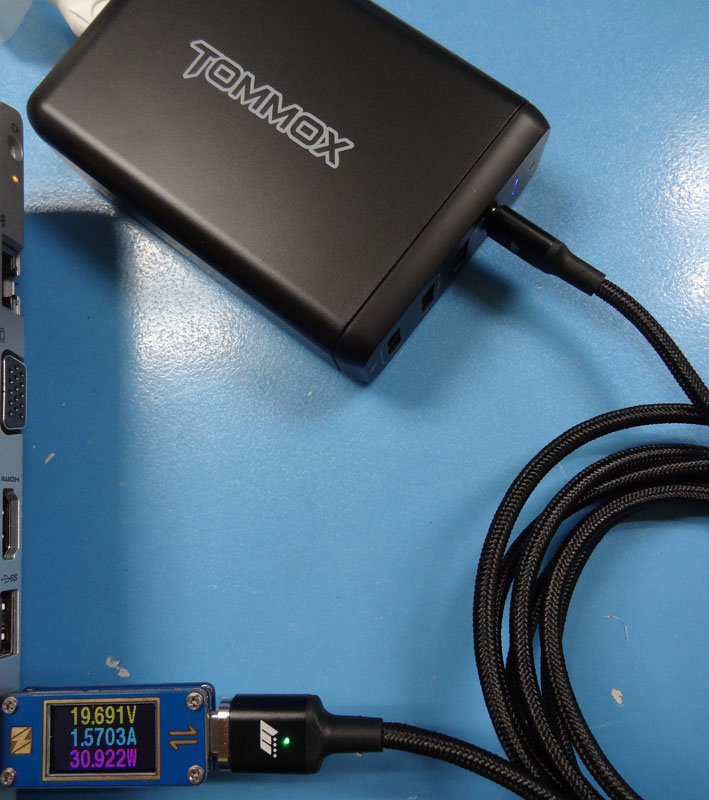

USB-C PD埠對HP PROBOOK 430 G5筆記型電腦進行充電,可正常啟動PD充電,於桌面下待機時可達30.9W充電功率

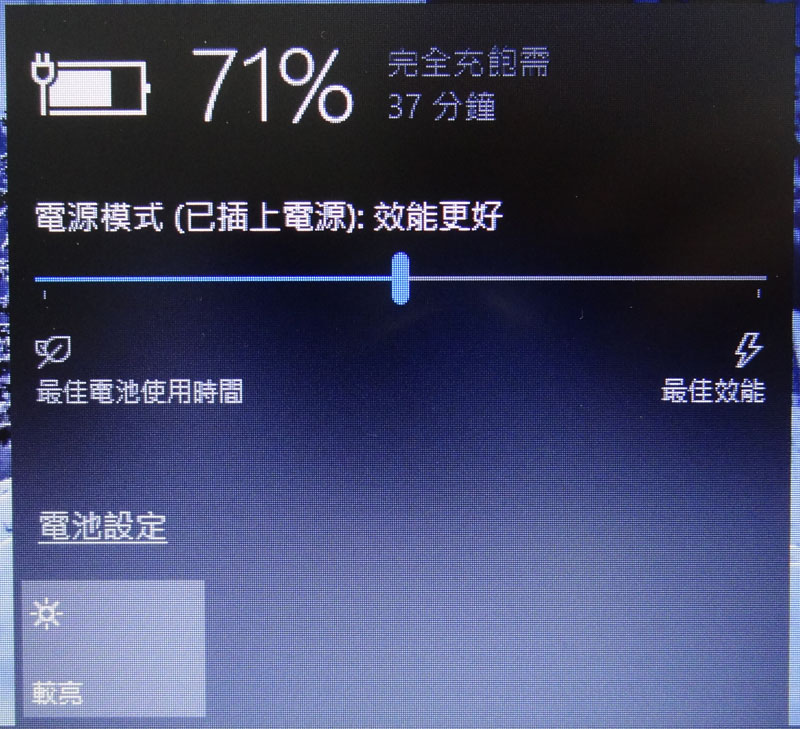

作業系統中電池狀態顯示正在充電,沒有顯示錯誤訊息

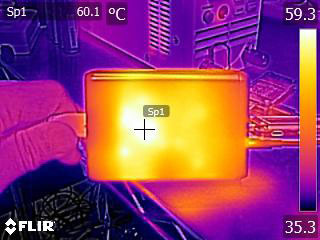

連續輸出75W(USB-C 60W+USB-A 15W)30分鐘後本體紅外線熱影像圖




結論:

Tommox PowerCenter 4 Pro(TX-MU520C-O)具備PD3.0QC3.05V/2A三種共四個輸出埠,並以顏色區分,同時使用下輸出額定功率75WUSB-C PD3.0部分提供5V/9V/12V/15V/18V/20V六種電壓及60W輸出功率。三組USB-A提供一組QC3.0及兩組5V/2A,均搭載自動辨識功能,支援主流充電定義,可發揮最大充電速度。國際全域電壓輸入,可換式電源線設計,適合旅行攜帶,充分支援多種行動裝置的電源供給需求



報告完畢,謝謝收看
