MONTECH君主AIR COOLER 210特色:
●6支熱導管加上大面積鰭片,可對應210W TDP散熱能力,滿足高效能處理器散熱需求
●對應Intel LGA1200/115x/1366/2011(V3)/2066、AMD AM2(+)/AM3(+)/AM4/FM1/FM2(+)平台
●散熱器本體採偏置配置,不置中於底座,對記憶體的干涉程度可降到最低
●全高僅15.3公分,標準尺寸電腦機殼即可安裝
●隨附12公分11葉片FDB軸承PWM風扇,最大風量達73CFM,平均使用壽命可達60,000小時
●支援ASUS AURA SYNC、ASRock POLYCHROME RGB、msi Mystic Light Sync、GIGABYTE RGB FUSION等3pin 5V ARGB主機板連動控制。即使主機板不支援ARGB,配件內隨附燈光控制盒可提供10種預設燈效,也可控制顏色及速度

MONTECH君主AIR COOLER 210規格:
●支援平台:Intel LGA1200/115x/1366/2011(V3)/2066、AMD AM2(+)/AM3(+)/AM4/FM1/FM2(+)
●本體尺寸:152.7x130x98.5mm(包含風扇)
●風扇尺寸:120*120*25mm
●風扇電壓:DC12V(10.8V-13.2V)
●風扇轉速:4pin PWM控制,600至1500RPM(±10%)
●風扇噪音值:27dBA
●風扇風量:73CFM
●風扇軸承種類:FDB
●風扇預期壽命:60,000小時
●風扇RGB燈光:3pin 5V ARGB

▼外盒上蓋有商標、標語、各廠牌主機板RGB圖示、產品外觀圖、產品名稱


▼此面外盒側面有商標、產品外觀圖、產品名稱

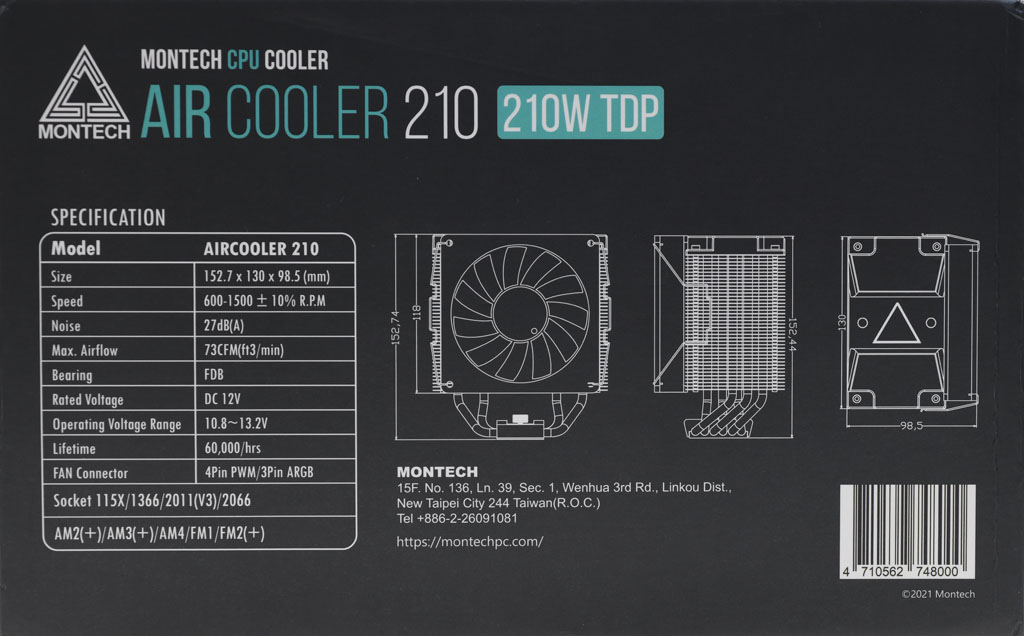

▼此面外盒有商標、產品名稱、產品規格表、尺寸圖、廠商資訊


▼此面外盒有商標、4種語言產品特色說明


▼此面外盒有商標、產品名稱

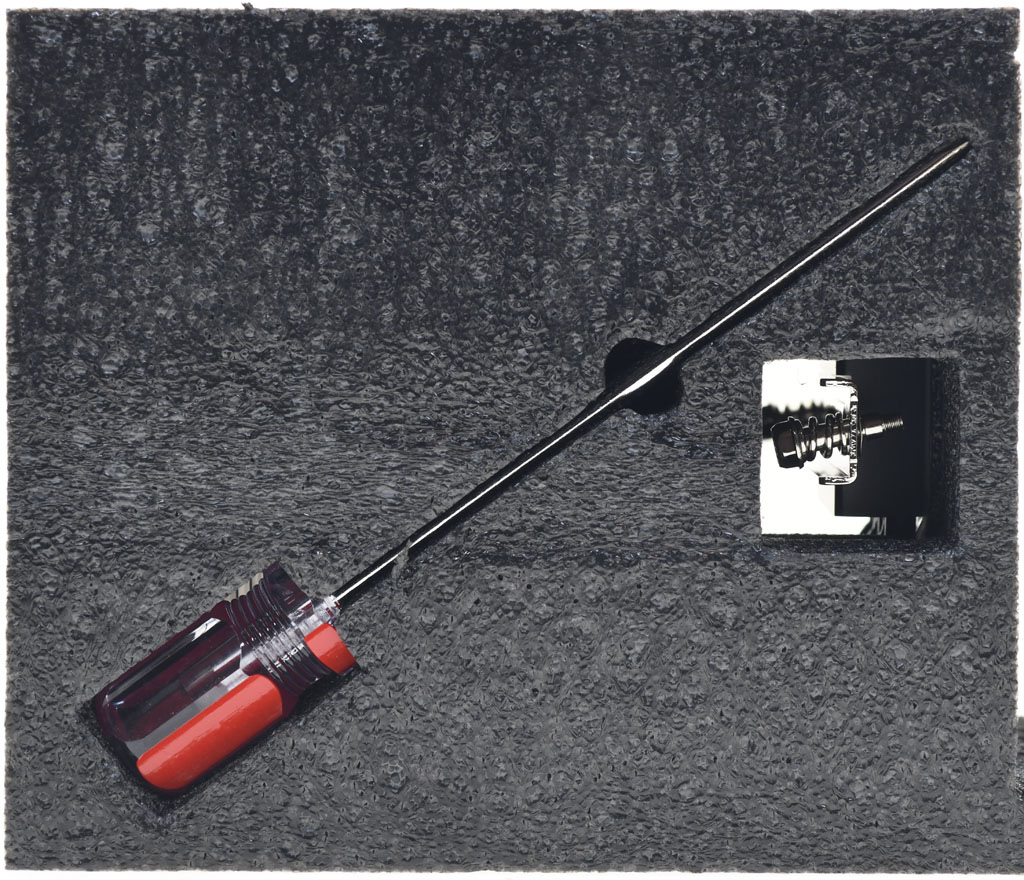

▼取出所有內容物時,不要忘了內部泡棉背後還有一支長螺絲起子

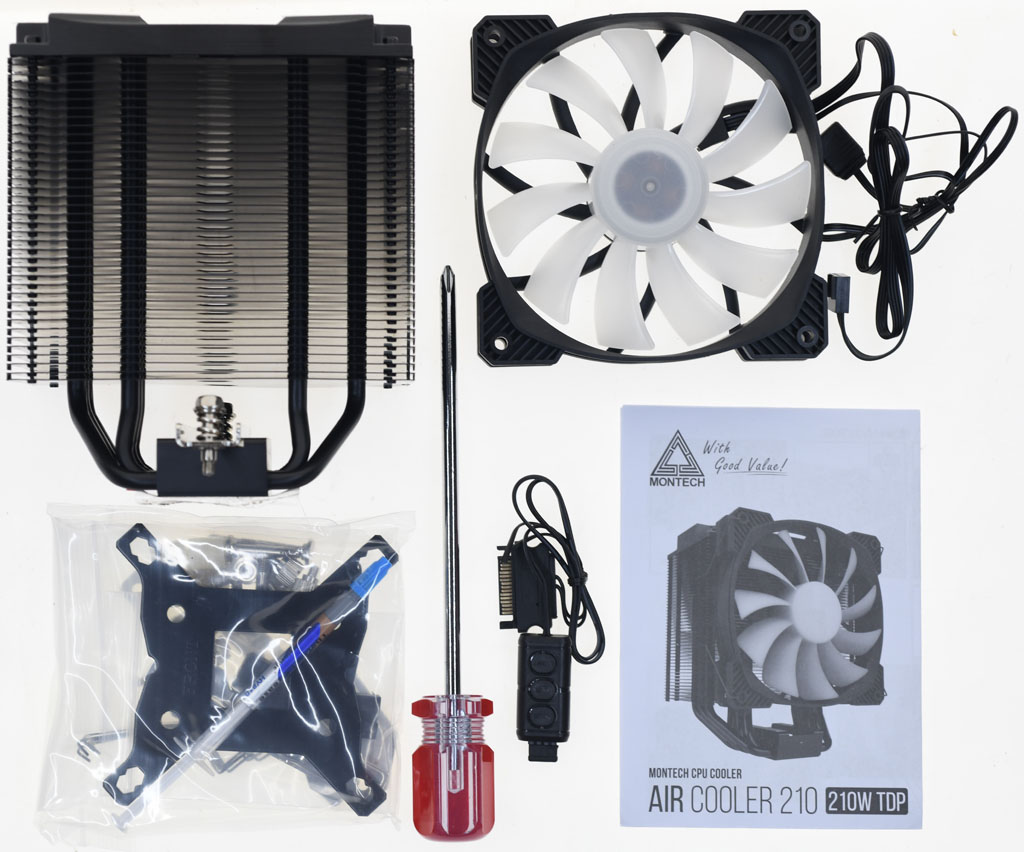

▼包裝內容,有散熱器本體、風扇、配件包、長螺絲起子、燈光控制盒、安裝說明書

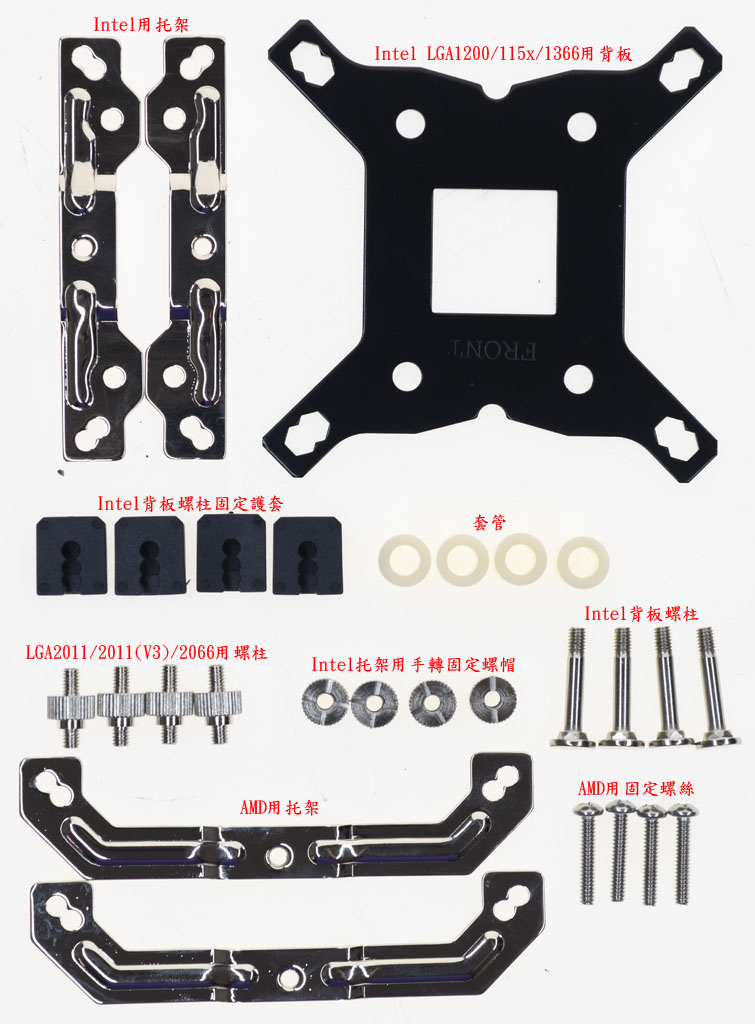

▼配件包內容物一覽,有Intel用托架*2、Intel LGA1200/115x/1366用背板、Intel背板螺柱固定護套*4、套管*4、Intel LGA2011/2011(V3)/2066用螺柱*4、Intel托架用手轉固定螺帽*4、Intel背板螺柱*4、AMD用托架*2、AMD用固定螺絲*4

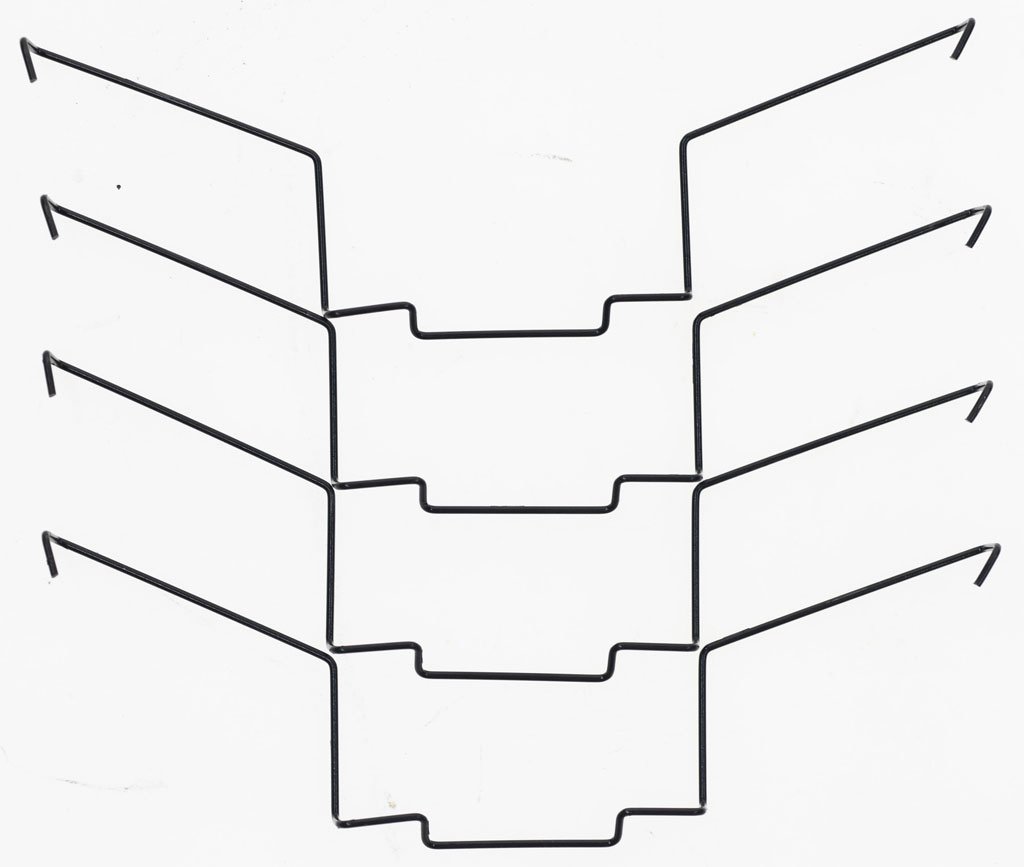

▼隨附2組4支風扇彈性鋼絲扣,可以讓散熱器兩邊都扣上風扇


▼隨附散熱膏及長螺絲起子

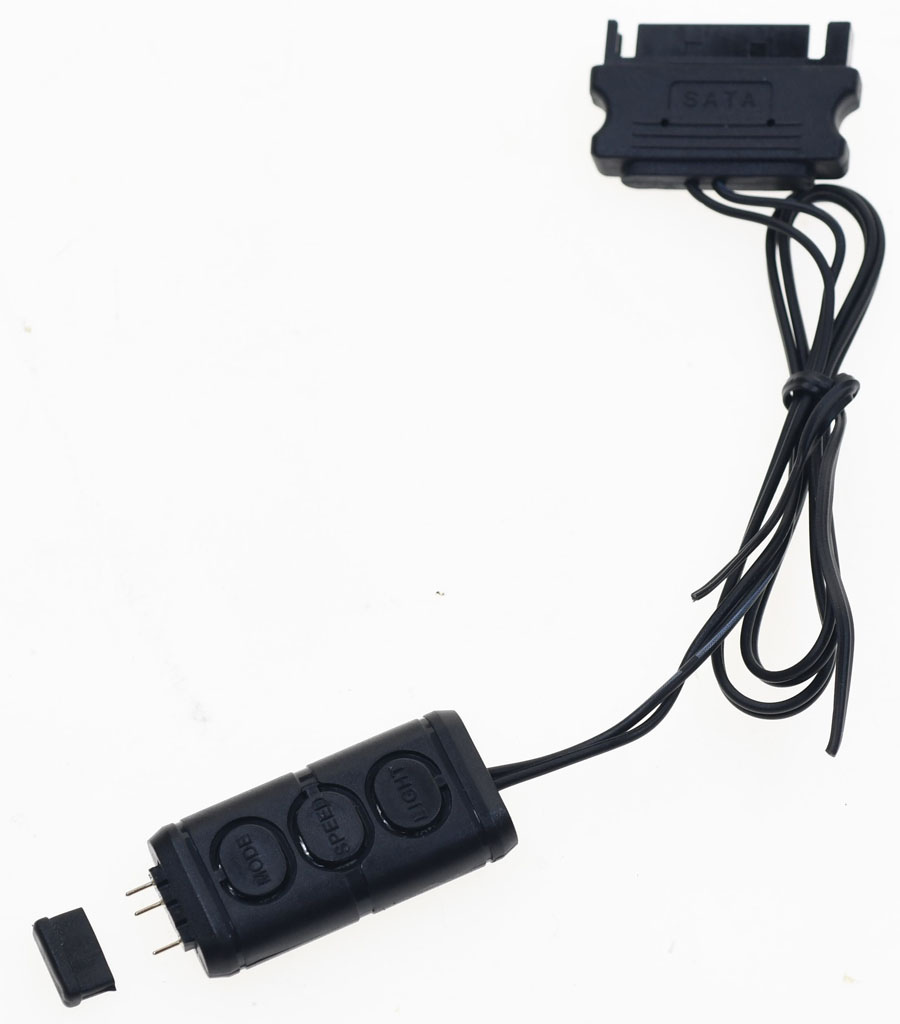

▼隨附燈光控制盒,上面有MODE、SPEED、LIGHT三個按鍵,3pin 5V ARGB公頭有保護蓋,供電用SATA接頭線路長度為40公分


▼散熱器本體由38片鰭片(包含最上方固定裝飾頂蓋的鰭片)組成

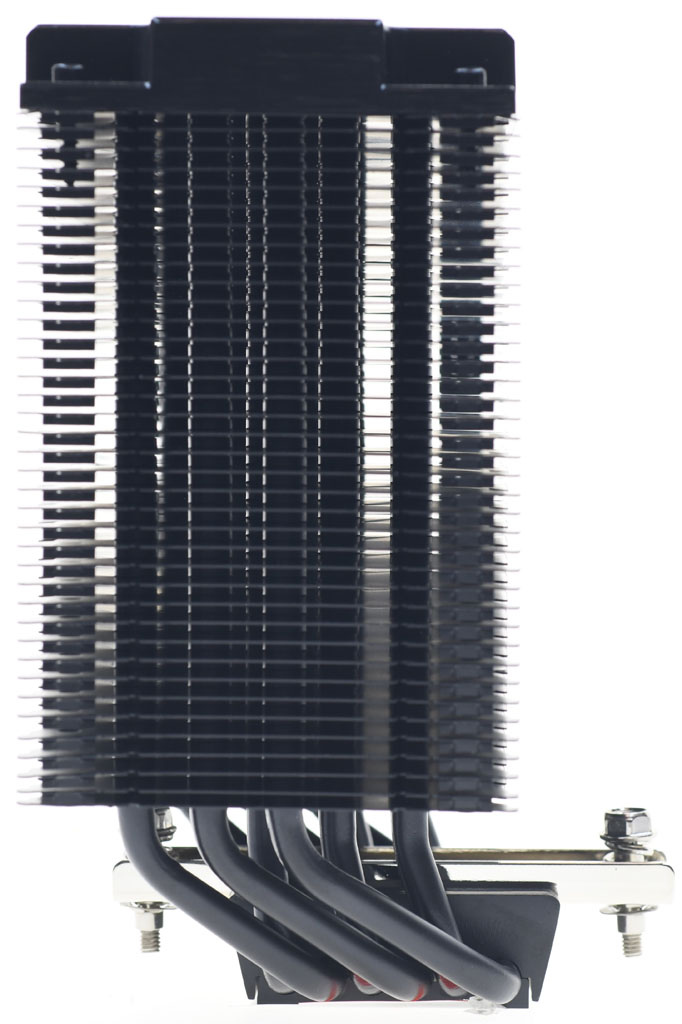

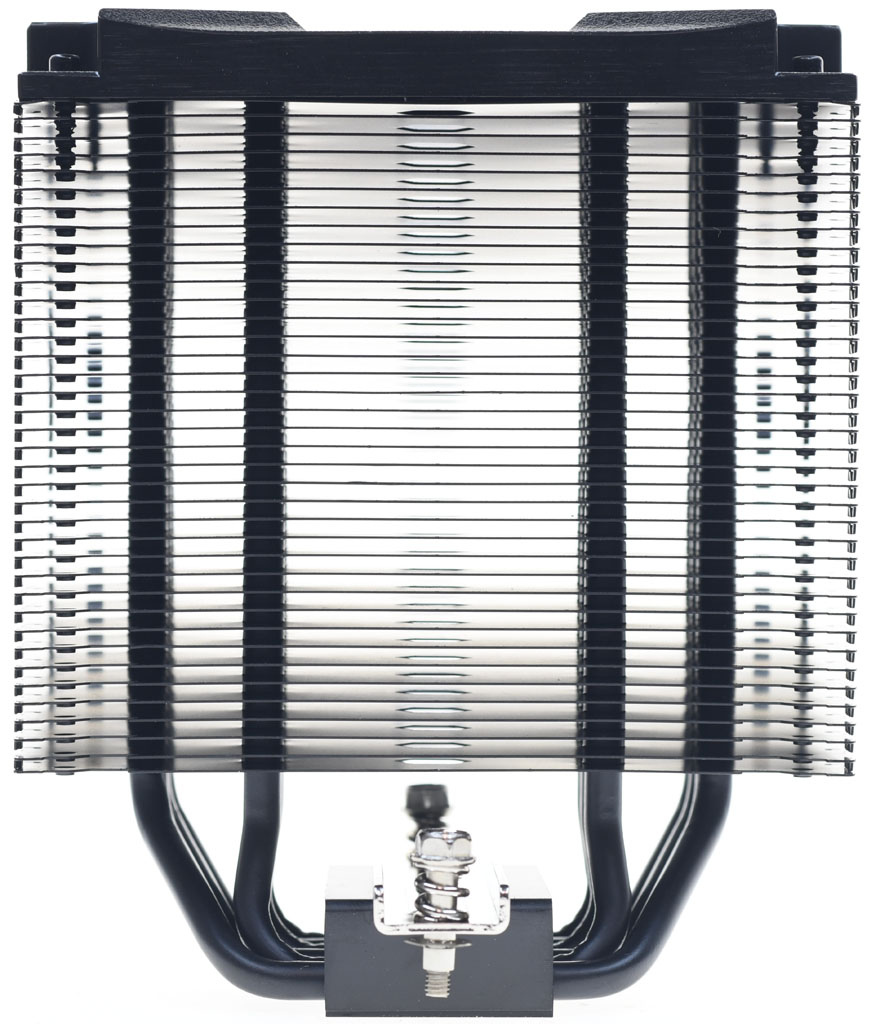

▼從側面看,散熱器本體採偏置配置,不置中於底座

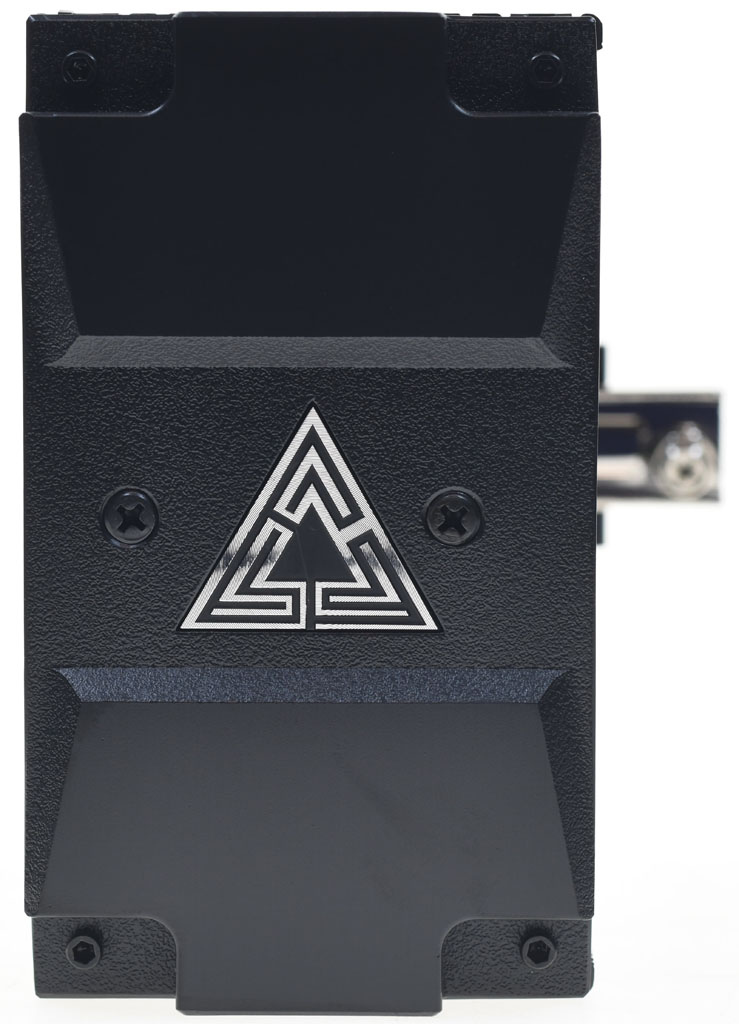

▼散熱器本體裝飾頂蓋有銀色商標,商標兩旁有2顆十字沉頭螺絲

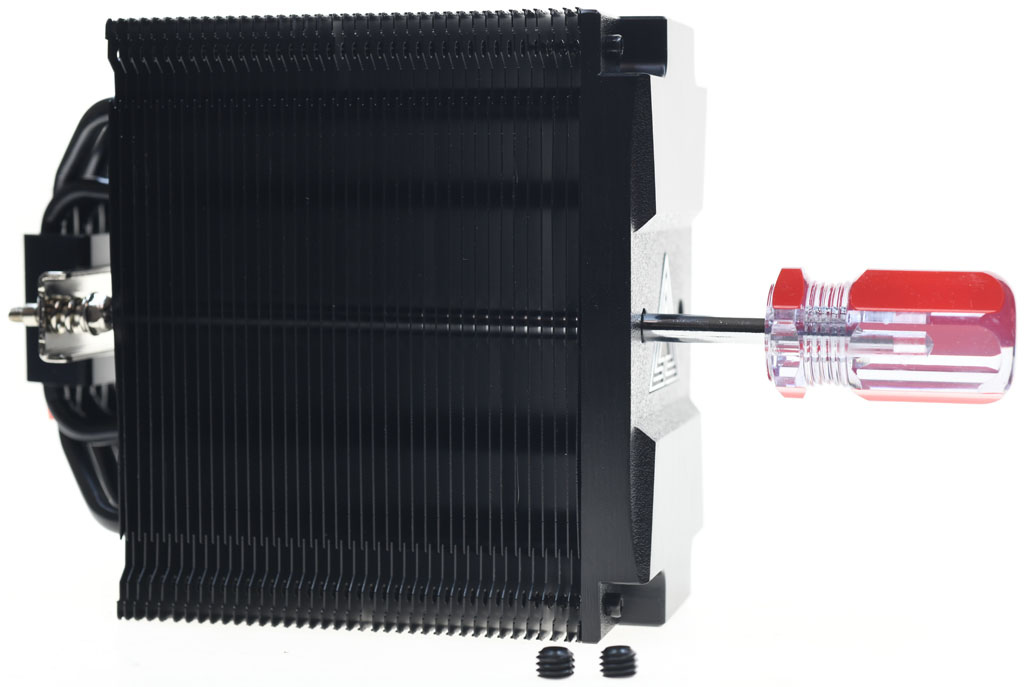

▼十字沉頭螺絲取下後會露出孔洞,由此插入隨附十字起子,便可轉動鰭片下方散熱器壓板彈簧螺絲及固定螺絲

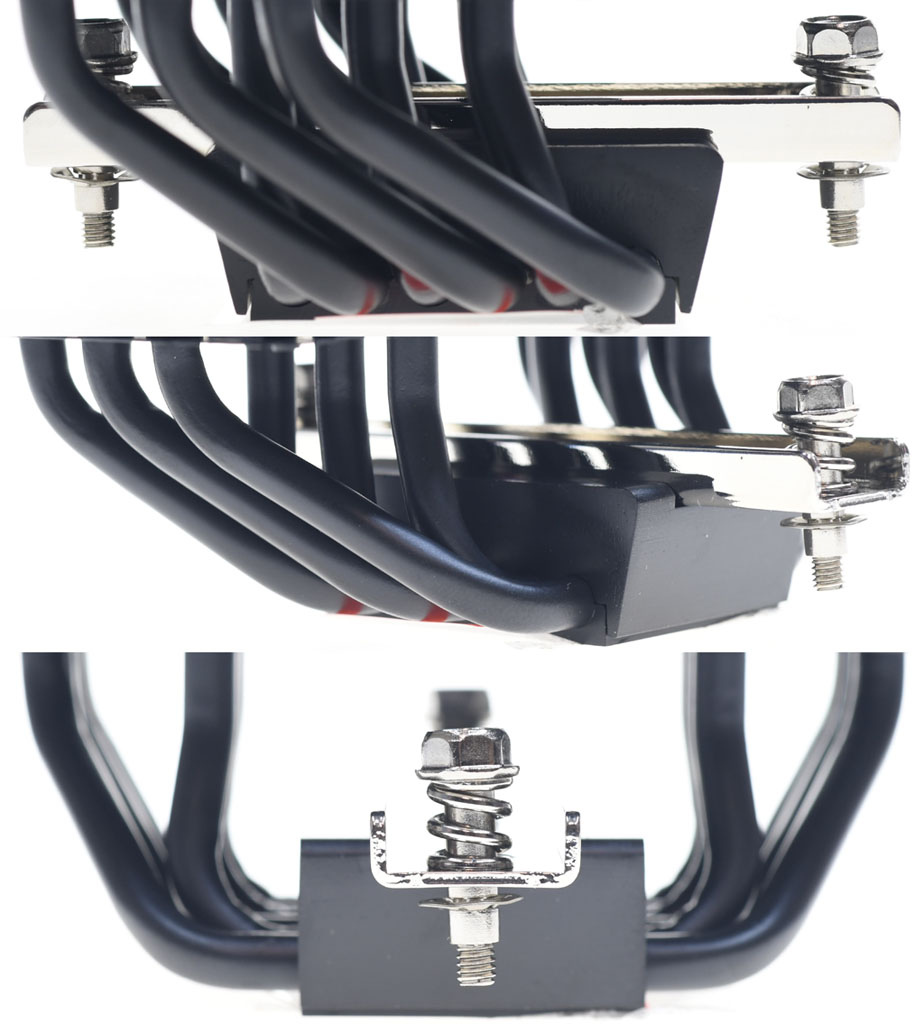

▼散熱器壓板兩邊有彈簧螺絲,中央處使用一顆螺絲固定在散熱器底座上

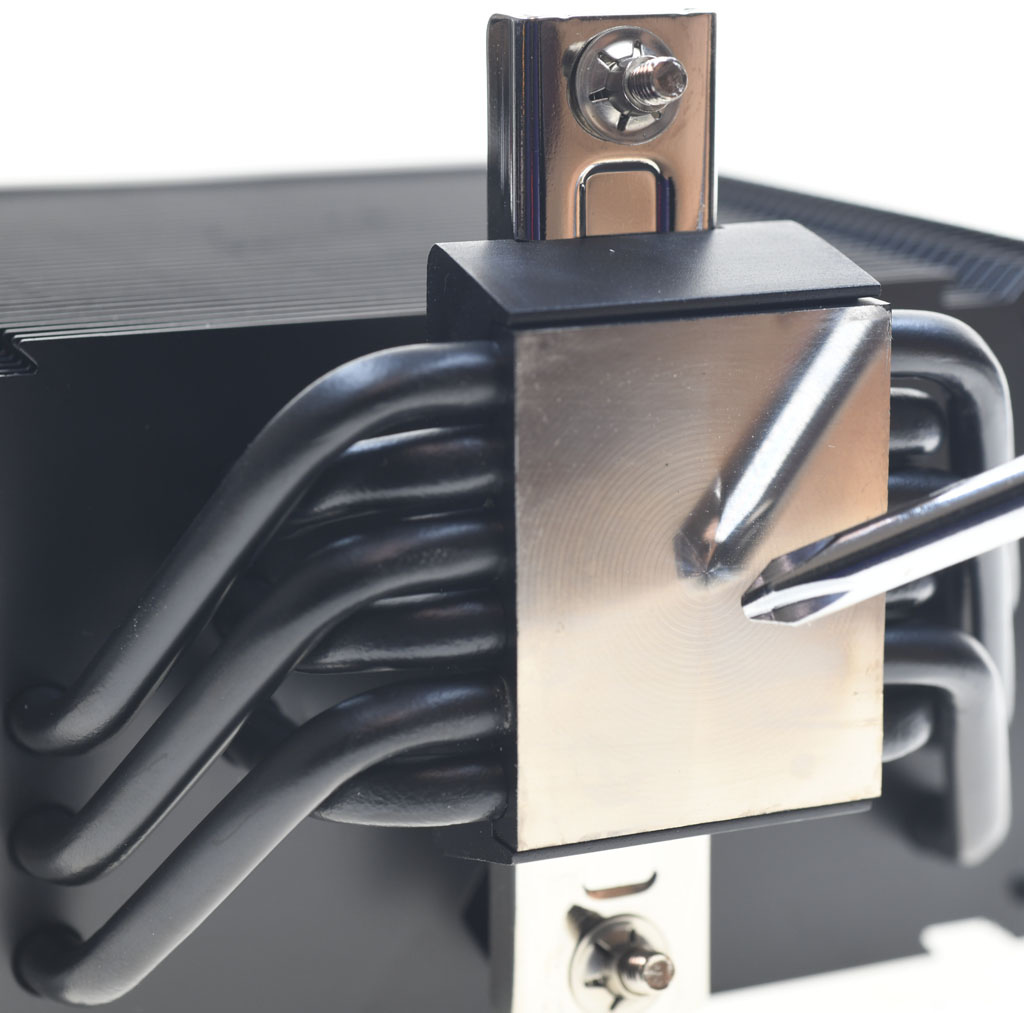

▼六支熱導管連接底座CPU接觸面

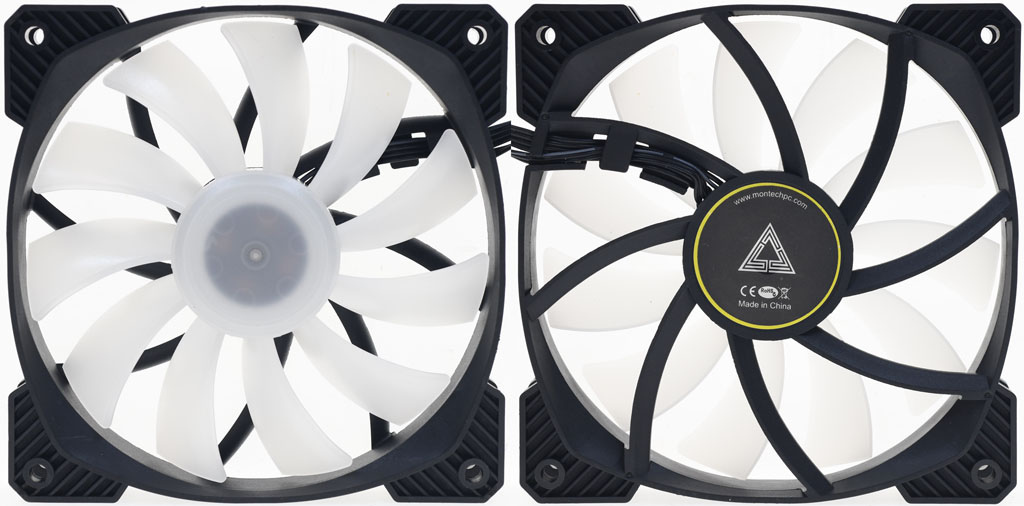

▼隨附風扇採用乳白色扇葉,共有11個葉片,RGB LED安裝在軸心處,外框中央有商標貼紙


▼外框其中2個側面有MONTECH字樣。燈光3pin 5V ARGB母頭線路與風扇4pin PWM線路長度均為50公分


▼使用隨附的彈性鋼絲扣把風扇固定在散熱器上,安裝時彈性鋼絲扣要嵌入散熱器側邊的溝槽內(紅色箭頭)


▼風扇彈性鋼絲扣只能對應25mm(2.5cm)厚的12公分風扇,無法使用更厚(38mm)或更薄(15mm)的風扇

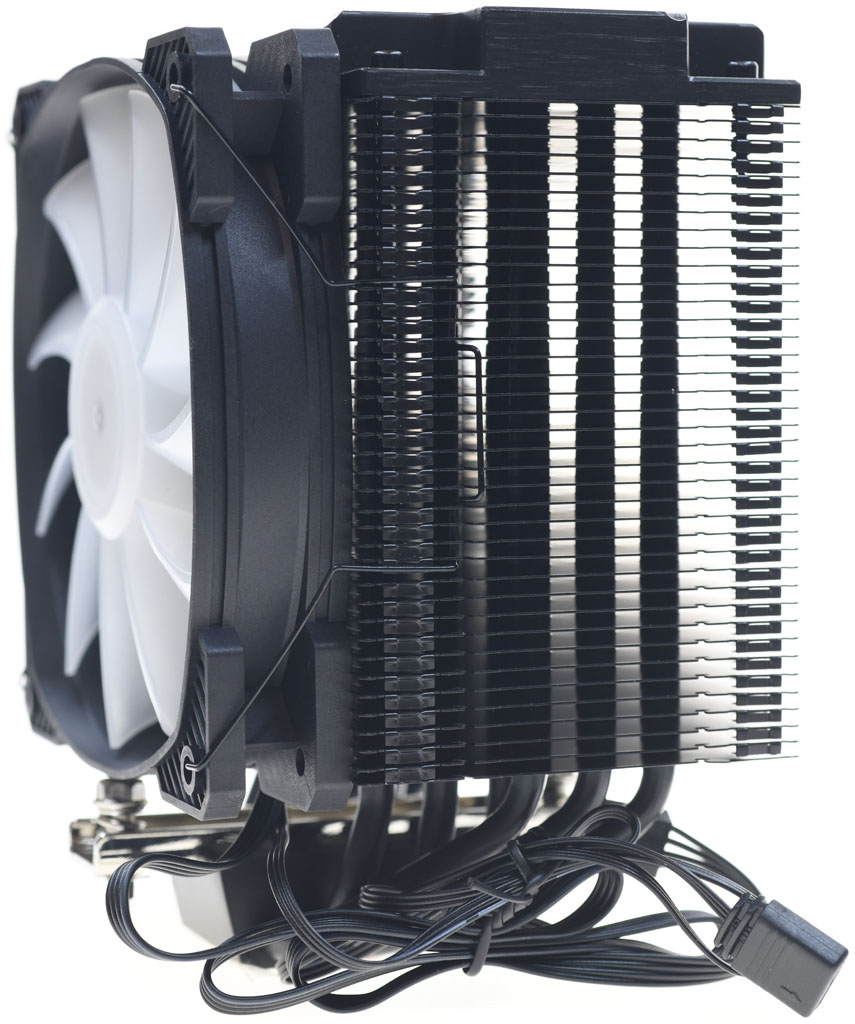

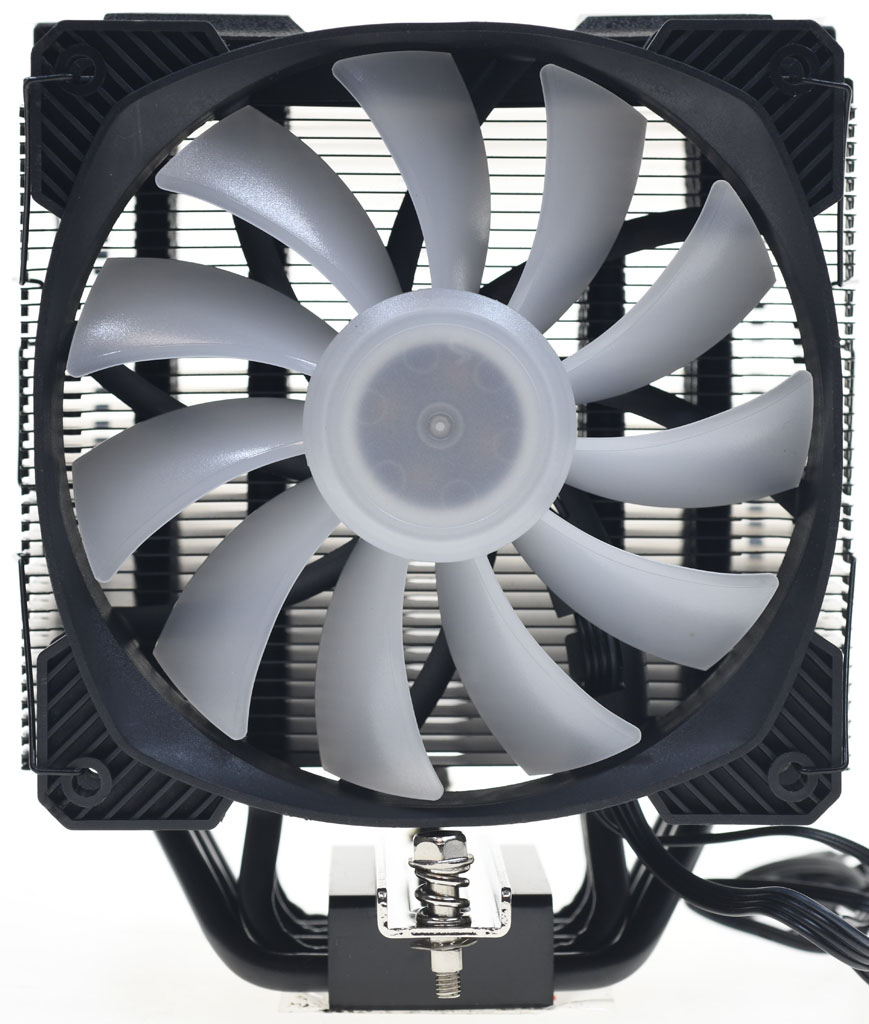

▼風扇安裝完成正面圖


▼安裝於Intel LGA1200/115x/1366平台時,需使用Intel LGA1200/115x/1366用背板、Intel背板螺柱*4、Intel背板螺柱固定護套*4、套管*4、Intel托架用手轉固定螺帽*4、Intel用托架*2。Intel LGA1200/115x/1366用背板支援2種Intel平台孔距:LGA1366(圖左)、LGA1200/115x(中),背板螺柱頭部的六角形要完全插入背板六角形孔內,然後套入Intel背板螺柱固定護套(圖右),這樣就不會脫落


▼將背板螺柱對準主機板背面散熱器孔位後放入,注意處理器扣具底板螺絲鎖點位置要在背板開孔處(紅色箭頭),到底後處理器扣具底板剛好會與背板彼此接觸

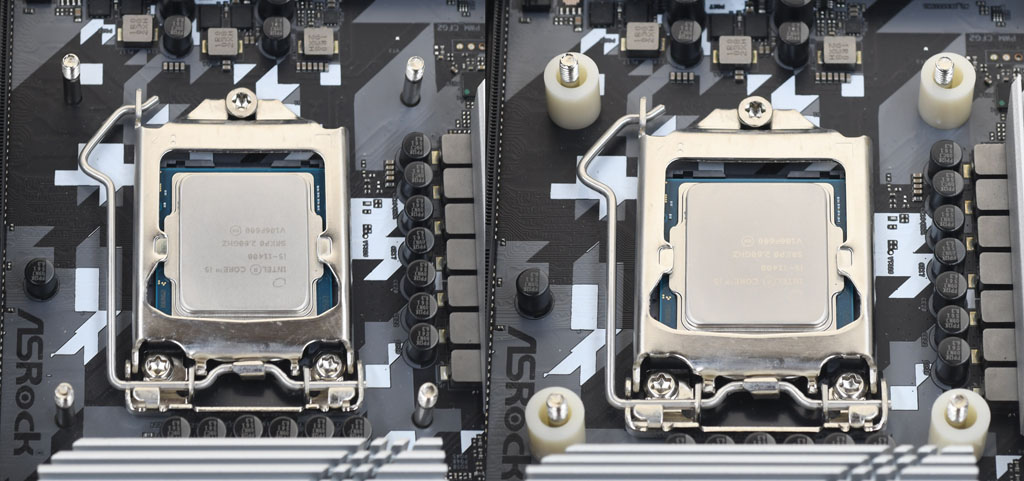

▼背板安裝後,主機板正面散熱器孔位會露出4支背板螺柱(圖左),將4個套管套進背板螺柱(圖右)

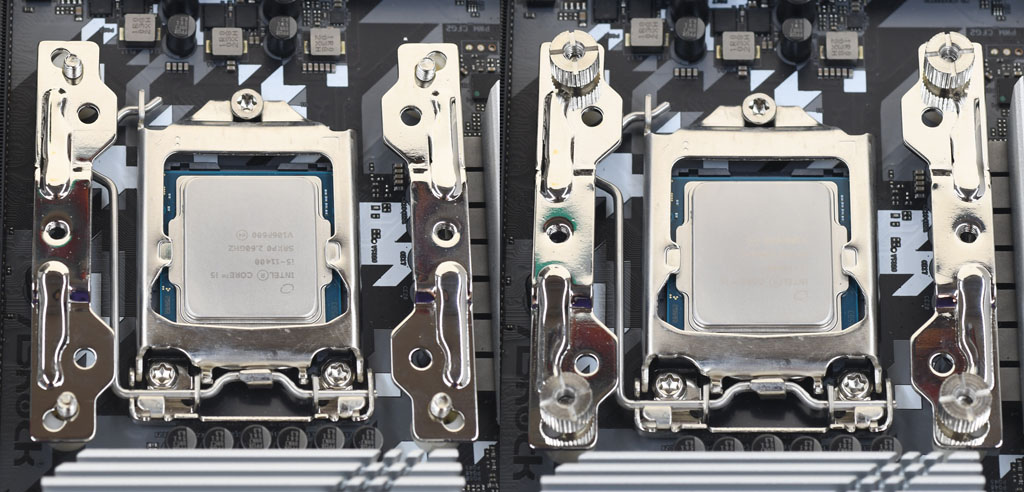

▼將Intel用托架的開孔對準背板螺柱套入(圖左),使用配件內4顆Intel托架用手轉固定螺帽將托架鎖在螺柱上(圖右)。使用十字起子插入手轉固定螺帽頂部十字溝槽,將其輕輕轉緊至不鬆動即可,不要過度逼緊

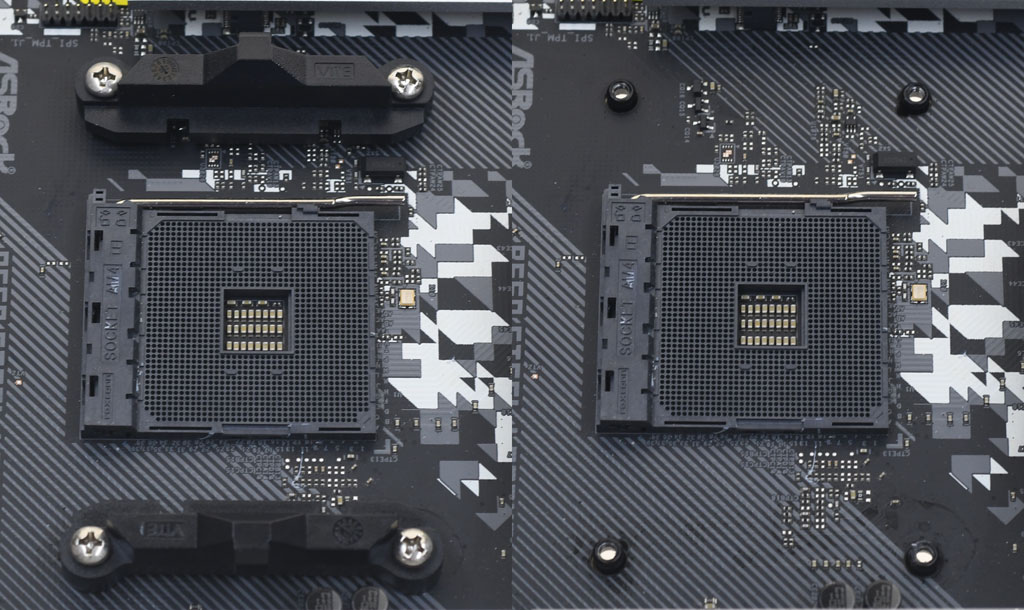

▼安裝於AMD平台時,需使用套管*4、AMD用固定螺絲*4、AMD用托架*2。安裝前先拆卸主機板正面的原廠散熱器扣具座及螺絲,只留下原廠背板(圖右)

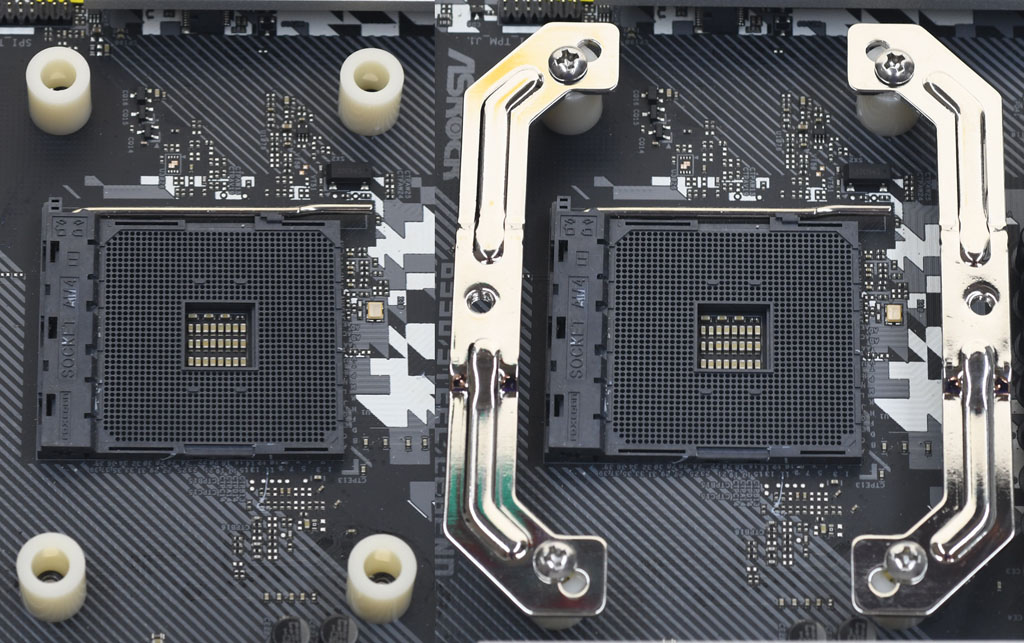

▼將4個套管對準主機板原廠背板螺絲鎖點處套上(圖左),放上AMD用托架,將托架上螺絲孔對準套管上方孔洞,放入4顆AMD用固定螺絲,把托架經套管鎖在主機板的背板螺絲鎖點(圖右)。鎖緊後套管應緊貼主機板正面,不能懸空

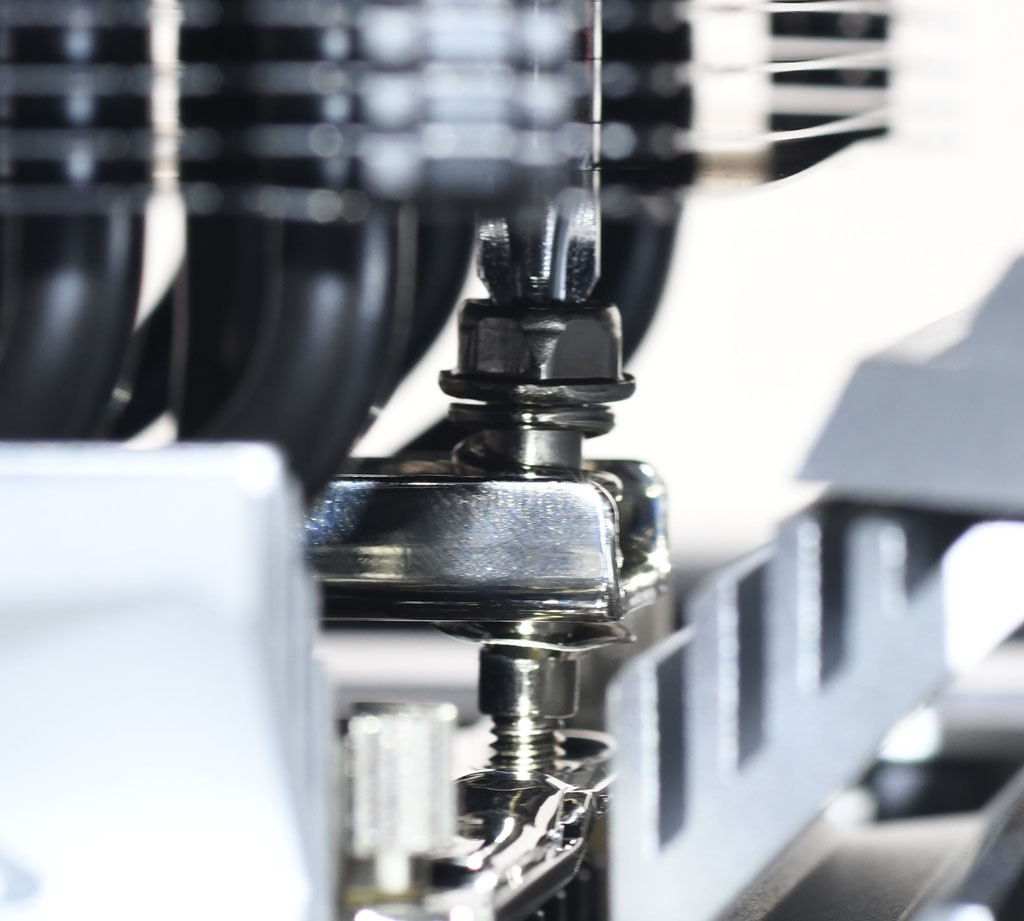

▼處理器表面清潔後塗上隨附的散熱膏,注意量不可過多或過少。放上散熱器前要記得先撕除底部保護膜,將散熱器壓板上的彈簧螺絲對準托架螺絲孔(如圖),再用螺絲起子採輪流方式(轉幾圈後就換另一個螺絲)將彈簧螺絲鎖到底,不可一次就將單邊螺絲鎖到底

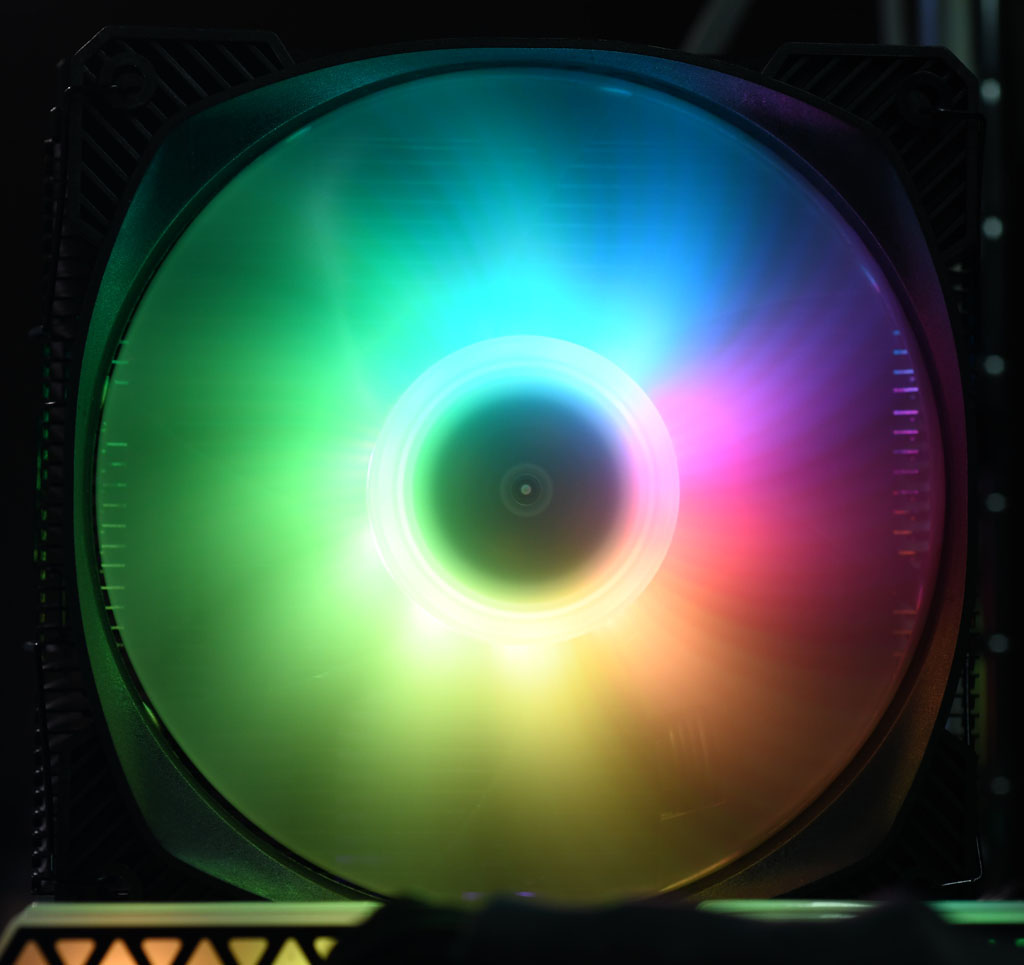

▼風扇RGB燈光點亮示意圖


隨附燈光控制盒可切換10種單色/全彩燈效,7段速度,6種顏色(單色燈效模式)
▼按下”MODE”鍵可切換10種燈效

▼按下”SPEED”鍵可調整7段速度

▼按下”LIGHT”鍵可調整6種顏色(單色燈效模式)

以下進行上機測試,測試平台配置如下:
主機板:ASRock Z590 STEEL LEGEND WiFi 6E
處理器:INTEL CORE i5-11400
記憶體:tigo X3 DDR4-3600 8GB * 2
作業系統碟:WD SN850 1TB

CPU風扇溫控模式採用主機板預設值”標準”
攝錄手機(三星S21+)橫放離風扇葉片40公分,影片前幾秒是待機狀態運作聲音,之後是高負載運作狀態運作聲音

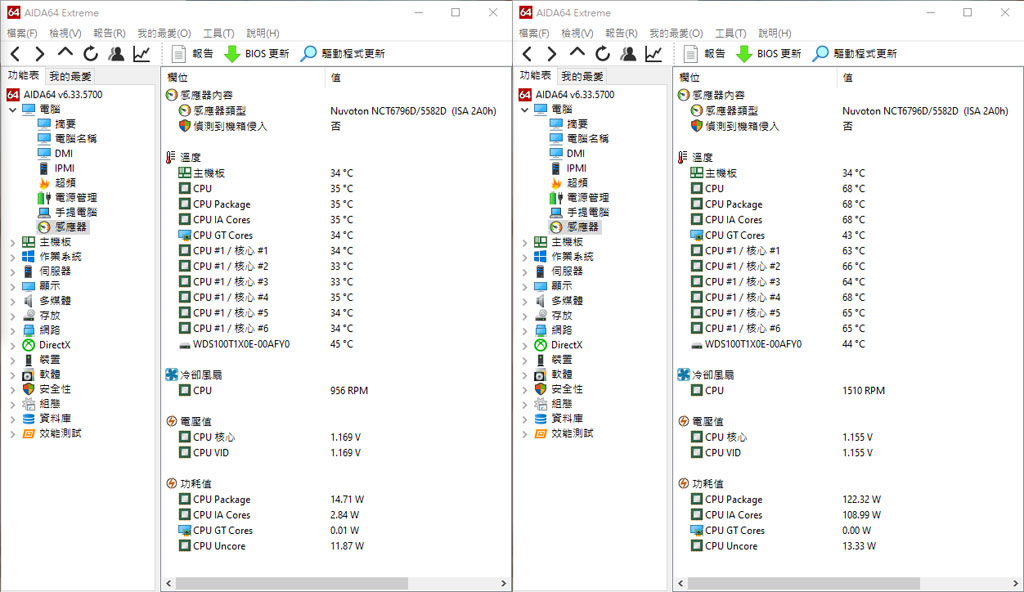

▼待機狀態(左)及高負載(右)的AIDA 64的硬體監控畫面,CPU為風扇轉速

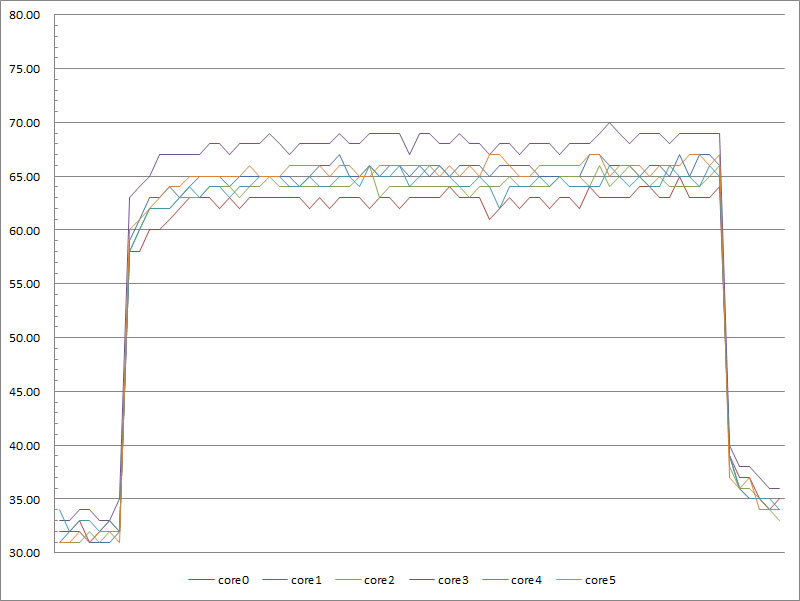

▼運作溫度記錄圖


▼待機狀態(前14秒)及高負載運作狀態(14秒後)運作聲音

結論:
MONTECH君主AIR COOLER 210支援Intel及AMD主流平台,可對應210W TDP的6支熱導管及大面積鰭片,滿足高效能處理器散熱需求。散熱器全高僅15.3公分,本體採偏置配置不置中於底座,降低記憶體干涉程度。搭配12公分FDB軸承PWM發光風扇,相容主流主機板3pin 5V ARGB連動控制,隨附燈光控制盒可控制10種預設燈效、7段速度與6種顏色

報告完畢,謝謝收看
