特色:
●Intel B560晶片組,LGA1200插槽,支援Intel第11代Core i5/i7/i9處理器及第10代處理器
●6層主機板設計可快速散發VRM周邊的熱量,並提供更穩定信號傳輸,提升整體系統穩定性
●8+2相DIGI+電源設計,每相配置連續電流50A的整合式功率級及高級合金電感
●4支雙通道配置DDR4 Q-DIMM插槽,最高支援128GB記憶體容量與DDR4-5000MHz(超頻模式)。OptiMem II技術改善佈線配置大幅減少通孔和串擾,提供更高的記憶體頻率極限,強化記憶體穩定性和相容性
●提供1支ASUS SafeSlot PCIe x16插槽,安裝11代Core處理器時支援PCIe4.0 x16傳輸模式,另外還有1支PCIe3.0 x16(x4模式)及3支PCIe3.0 x1
●除音效區外均使用5K黑金電容,音效區則使用Nichicon音響級電容
●銀白色大型鋁合金散熱片及全覆蓋式M.2散熱片可提供優良散熱能力,提高系統運作穩定可靠性。並提供2個CPU風扇、3個機殼風扇、1個一體水冷幫浦連接插針,均可偵測轉速及自動切換PWM/DC控制模式
●後方I/O護蓋上有Aura-RGB燈光疊影效果ROG標誌,主機板具備2組AURA可定址Gen2 ARGB接頭及2組AURA RGB燈條接頭來連接外部燈效裝置,使用者可透過Armoury Crate應用程式控制及同步燈效
●ROG SupremeFX S1220A高傳真7.1聲道音源編碼解碼器,使用優質元件並搭配SupremeFX屏蔽技術與護蓋,可阻擋來自主機板與附加元件的電磁干擾,確保輸入與輸出皆可原音高品質重現。內建Savitech SV3H712放大器可自動偵測插入耳機阻抗並驅動電競耳機及高傳真耳機。提供Sonic Studio III、Sonic Studio III、Sonic Radar III及DTS Sound Unbound應用程式。雙向AI降噪功能可減少麥克風及傳入音訊的環境背景噪音(鍵盤敲擊聲、滑鼠點擊聲等)同時保留人聲,無論是遊戲或通話,雙方都能清晰地聽到聲音
●儲存裝置擴充提供6個SATA3,1個PCIe4.0 x4 M.2(需安裝11代Core處理器),1個PCIe3.0 x4/SATA3 M.2,M.2均支援2242/2260/2280/22110尺寸規格
●USB連接埠提供1個USB3.2 Gen2x2 20Gbps(後置1C)、1個USB3.2 Gen2 10Gbps(後置1A)、4個USB3.2 Gen1(後置2A前置1C2A)、8個USB2.0(後置4A前置4A)、1個音訊USB2.0 Type-C埠(後置1C)
●Realtek 2.5GbE有線網路,在2.5GbE區域網路環境下可將傳輸頻寬提高2.5倍,享受更快的連網/遊戲/檔案傳輸體驗。專屬ROG GameFirst VI公用程式具有AI增強識別與增速技術,可最佳化網路設定以確保流暢的線上游戲體驗
●Intel AX201NGW Gig+ 802.11ax無線網路,支援Wi-Fi 6及藍芽5.2,2.4GHz/5GHz雙頻段,提供160MHz傳輸頻寬
●音訊USB2.0 TYPE-C連接埠,內建專屬S210整合控制晶片,自動切換USB2.0或立體聲音訊輸出,並經過電源雜訊濾波電路,將無雜訊且清晰的聲音傳送至3.5mm類比耳機或ROG Delta耳機。隨附一條ROG音訊USB TYPE-C延長線,可將USB DAC或ROG Delta耳機連接至Audio Type-C連接埠,也可將此延長線插入背面的USB 3.2 Type-C連接埠以連接高速USB裝置
●ASUS Q-LED,開機時可顯示CPU/DRAM/VGA檢測狀態,方便快速檢測問題
●友善DIY設計,包括預先安裝的I/O檔板、BIOS FlashBack功能、不用工具可快速拆裝M.2 SSD的M.2 Q-Latch

▼包裝盒正面,左側有ROG標誌及產品名稱,左下有intel chipset B560、第11代intel Core、intel OPTANE MEMORY READY、ASUS AURA SYNC、GAMEFIRST、WiFi 6等圖示,右側有主機板電繪外觀圖


▼包裝盒背面,有ROG標誌、產品名稱、正面實體圖、造型ASUS Wi-Fi行動天線實體圖、I/O埠及規格簡介、主要特色圖片簡介、商標


▼包裝盒左/右側面,有ROG標誌、產品名稱、商標、線上登錄免費升級5年保固及免費到府收送貼紙、多國語言特色介紹


▼包裝盒上/下側面,有ROG標誌、產品名稱、商標、線上登錄免費升級5年保固及免費到府收送貼紙、條碼,主機板產地為中國

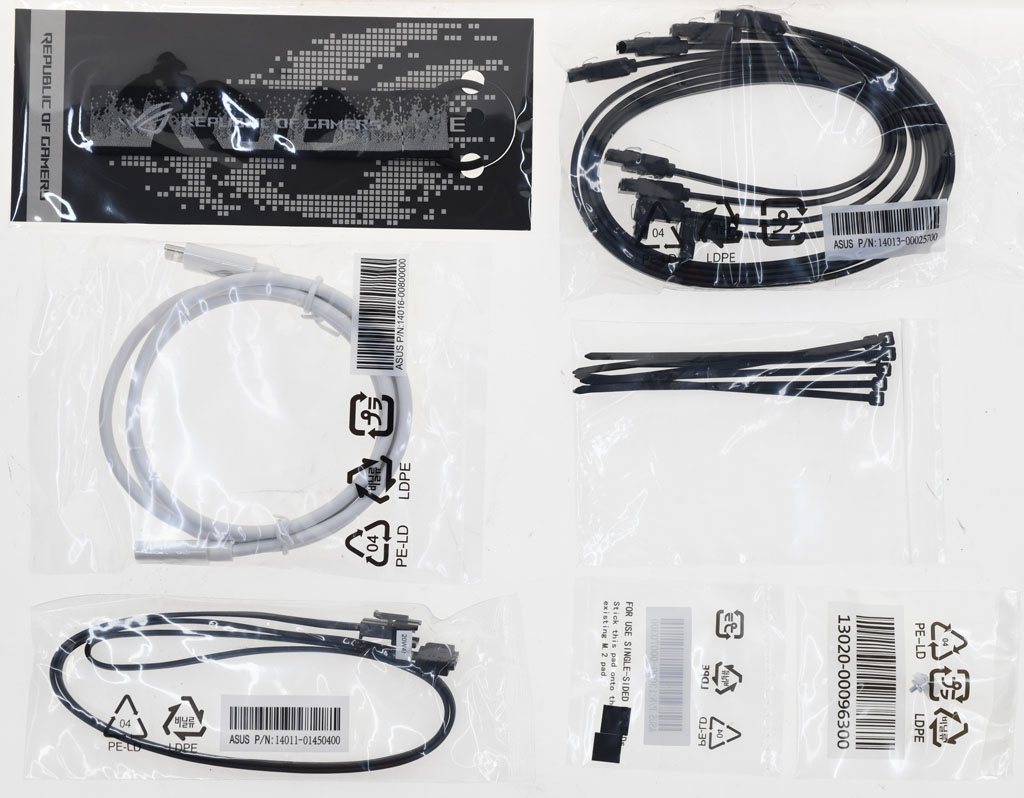

▼隨附配件,有4條SATA資料線、1條ROG音效USB Type-C連接線、1包塑膠束帶、2個M.2橡膠墊、1個M.2 Q-Latch、1條AURA可定址Gen2轉接線、1個ROG鑰匙圈

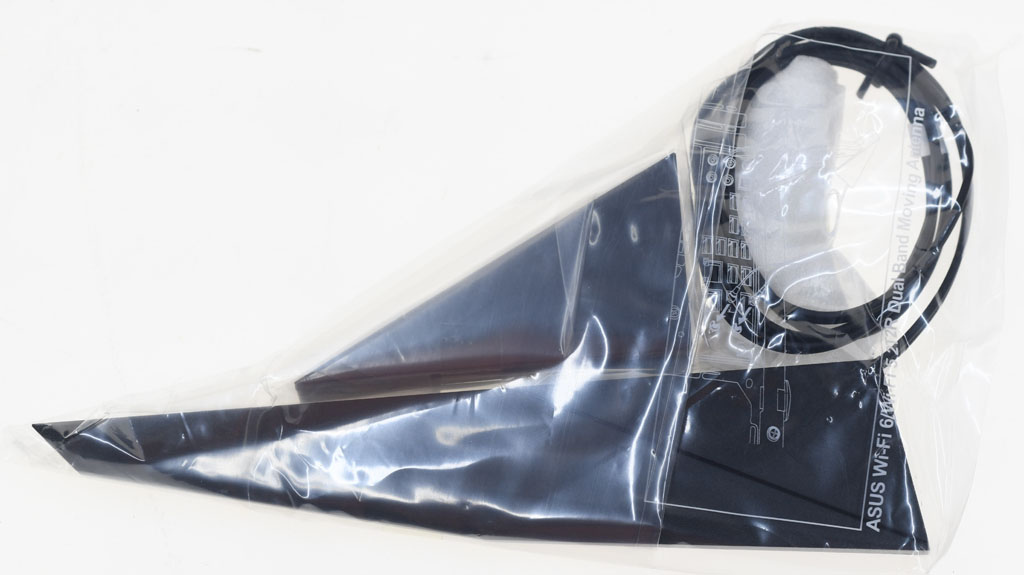

▼配件內還包括1支造型ASUS Wi-Fi行動天線

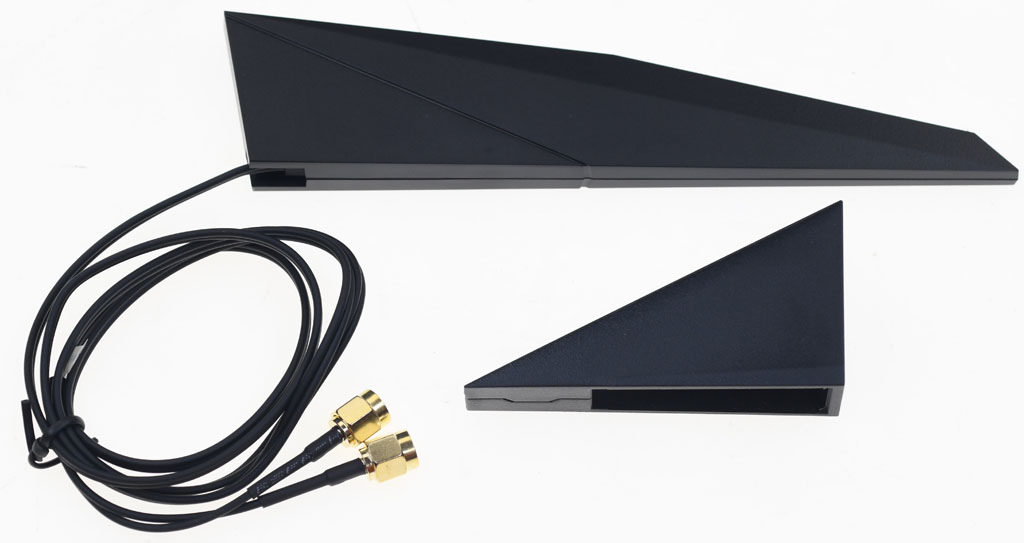

▼天線與底座為分離式,天線附帶80公分線路,線路尾端有SMA連接器

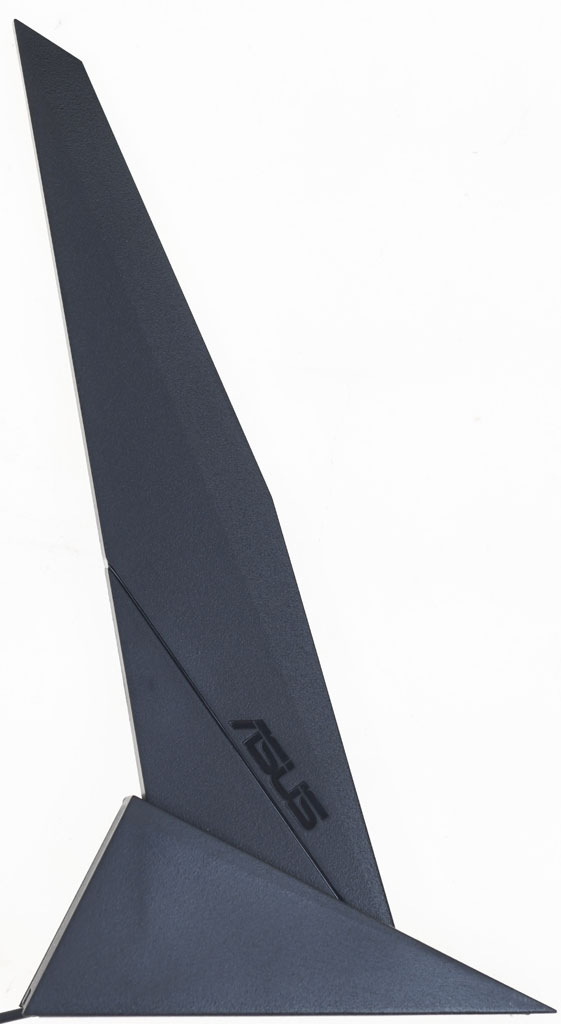

▼天線與底座合體後的樣子,天線上有商標

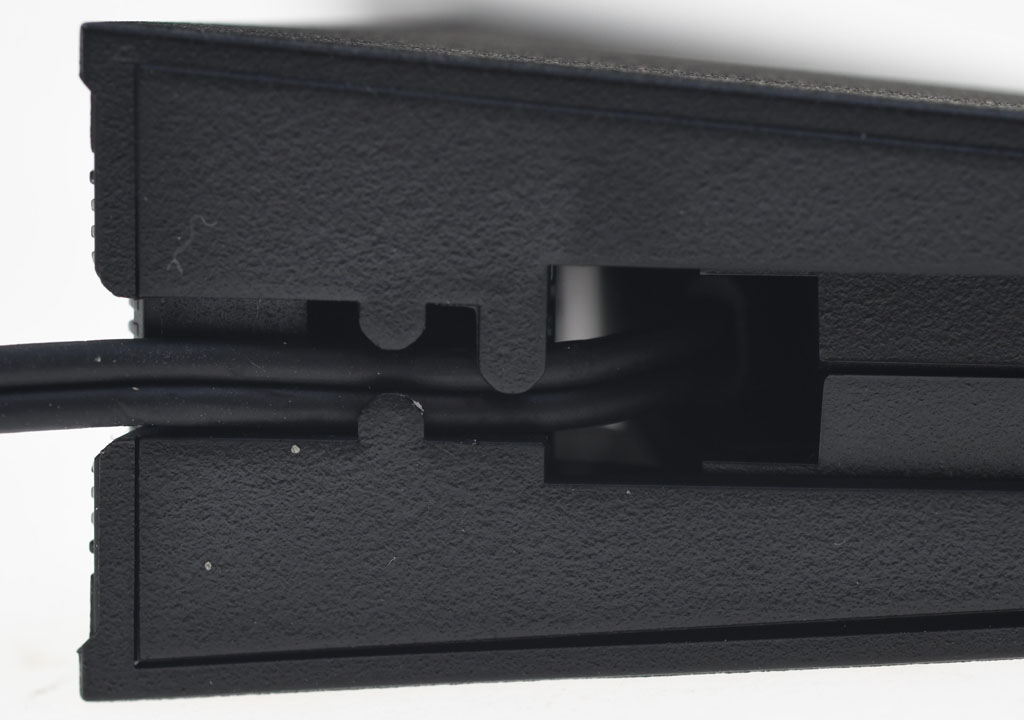

▼天線的線路部分需要穿進底座溝槽固定


▼隨附配件中還有ROG STRIX感謝卡、驅動/公用程式光碟、ROG STRIX裝飾貼紙、使用手冊


▼ROG STRIX B560-A GAMING WIFI正面圖,除音效區外均使用5K黑金電容,黑色PCB印上白色ROG STRIX造型花紋,搭配銀/白雙色散熱片、M.2散熱片及I/O護蓋。LGA1200插槽保護蓋上有JOIN THE REPUBLIC字樣貼紙,插槽右側/上方的大型鋁合金散熱片可提供優良散熱能力,降低功率元件及電感溫度,提高系統運作穩定及可靠性。後方I/O埠上方的I/O護蓋可保護底下的元件,護蓋上面的ROG標誌設有RGB燈光

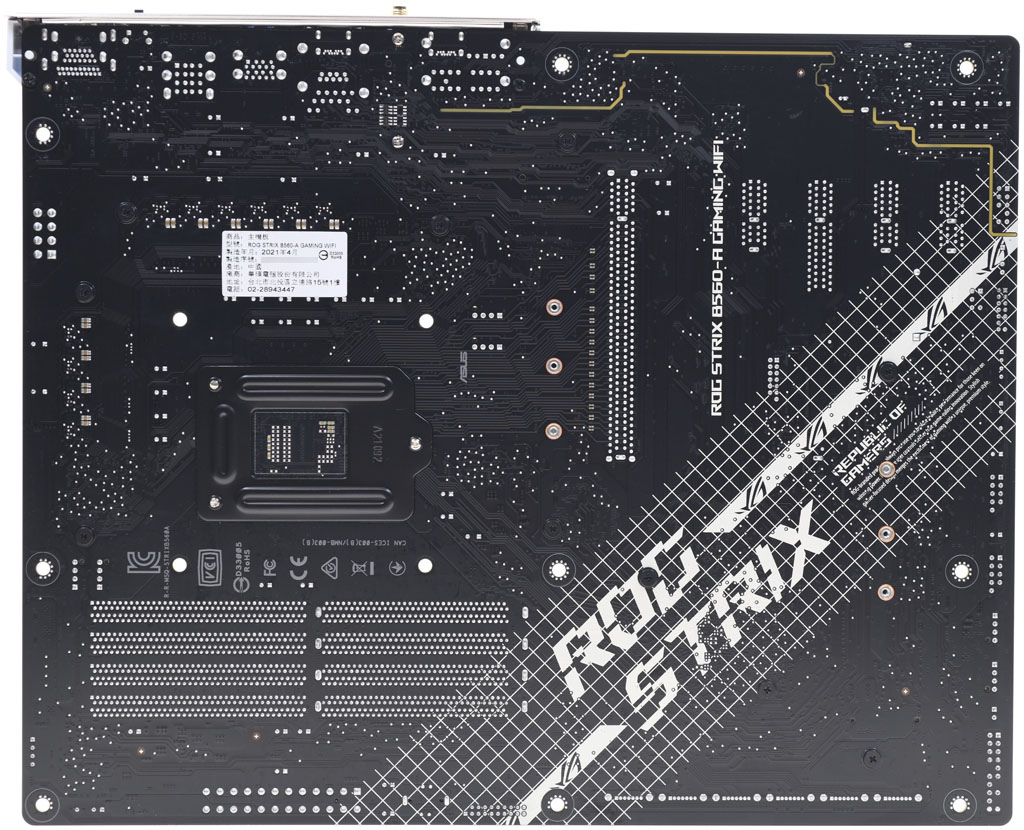

▼ROG STRIX B560-A GAMING WIFI背面圖,黑色PCB印上白色ROG STRIX造型花紋,6層板設計可快速散發VRM周邊的熱量,提供更穩定信號傳輸,提升整體系統穩定性

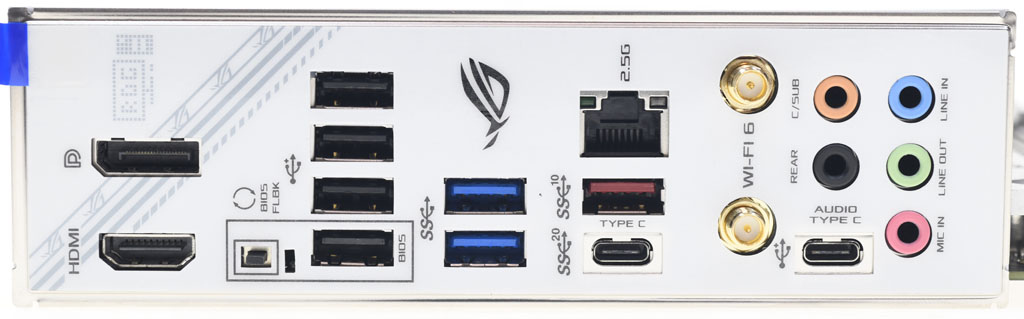

▼後方I/O檔板處也有ROG STRIX造型花紋,由左上至右下分別是Display Port、HDMI、4個USB2.0 Type-A(USB_78910)、BIOS Flashback(BIOS FLBK)按鍵及對應USB2.0 Type-A、USB3.2 Gen1 Type-A(U32G1_E34)、帶指示燈的2.5GbE RJ-45、紅色USB3.2 Gen2 Type-A(U32_G2_3)、USB3.2 Gen2x2 20Gbps Type-C(U32G2X2_C1)、2個SMA天線連接器、中央/低音聲道插孔、後左/後右聲道插孔、音訊USB2.0 Type-C、Line-in插孔、前左/前右聲道插孔、麥克風插孔

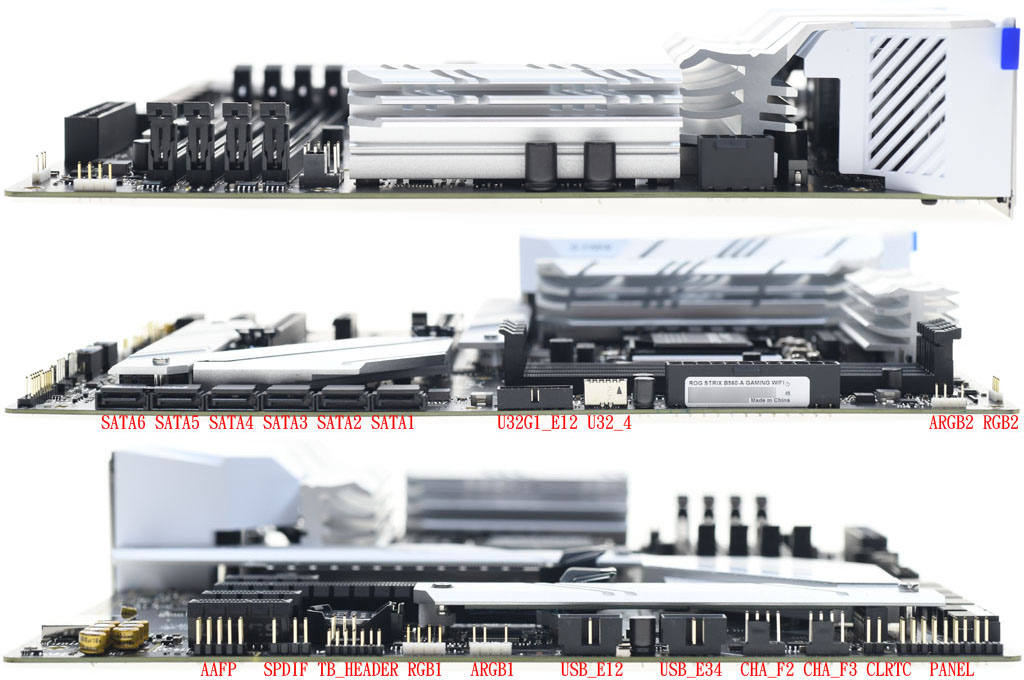

▼從側面看可看到散熱片及I/O護蓋有一定高度,CPU供電用EPS12V 8pin插座設置在兩個散熱片之間的空間。主機板下方邊緣由右至左為第2組4pin RGB(RGB_HEADER2)、第2組3pin ARGB(ADD GEN2_2)、主機板供電用ATX 24Pin插座、前置USB3.2 Gen1 Type-C(U32_4)、前置2埠USB3.2 Gen1 Type-A(U32G1_E12)、6個SATA3埠。主機板左方邊緣由上至下為前置音效插孔(AAFP)、數位輸出(SPDIF)、Thunderbolt擴充卡連接排針(TB_HEADER)、第1組4pin RGB(RGB_HEADER1)、第1組3pin ARGB(ADD GEN2_1)、前置4埠USB2.0 Type-A(USB_E12及USB_E34)、機殼風扇2(CHA_FAN2)、機殼風扇3(CHA_FAN3)、清除CMOS(CLRTC)、開關/LED/揚聲器插針(PANEL)

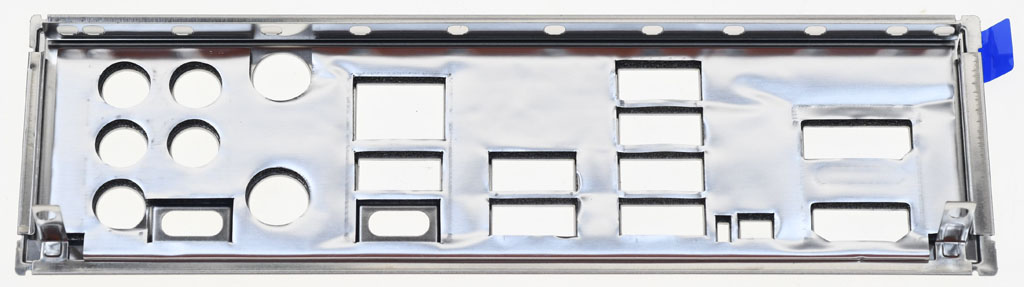

▼I/O檔板背面接觸面採用鋁箔包覆海綿的緩衝設計

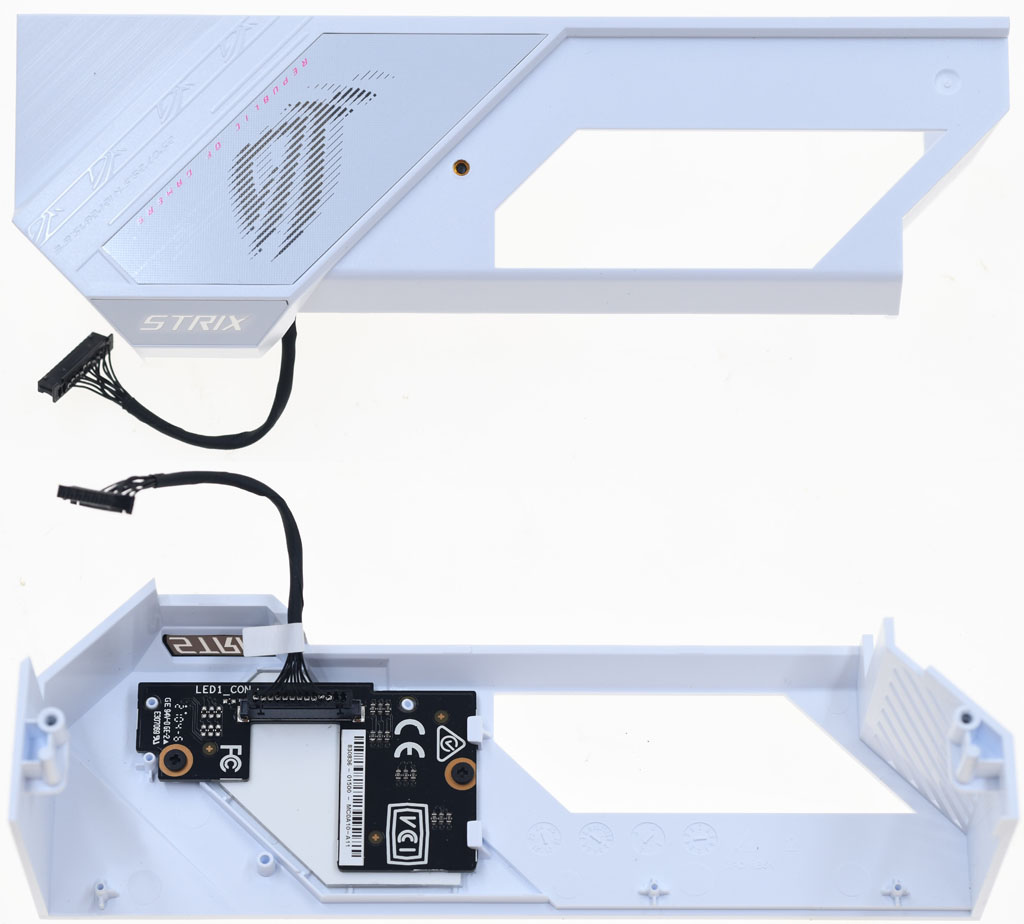

▼I/O護蓋背面有一個RGB LED燈板,提供正面ROG標誌照明效果

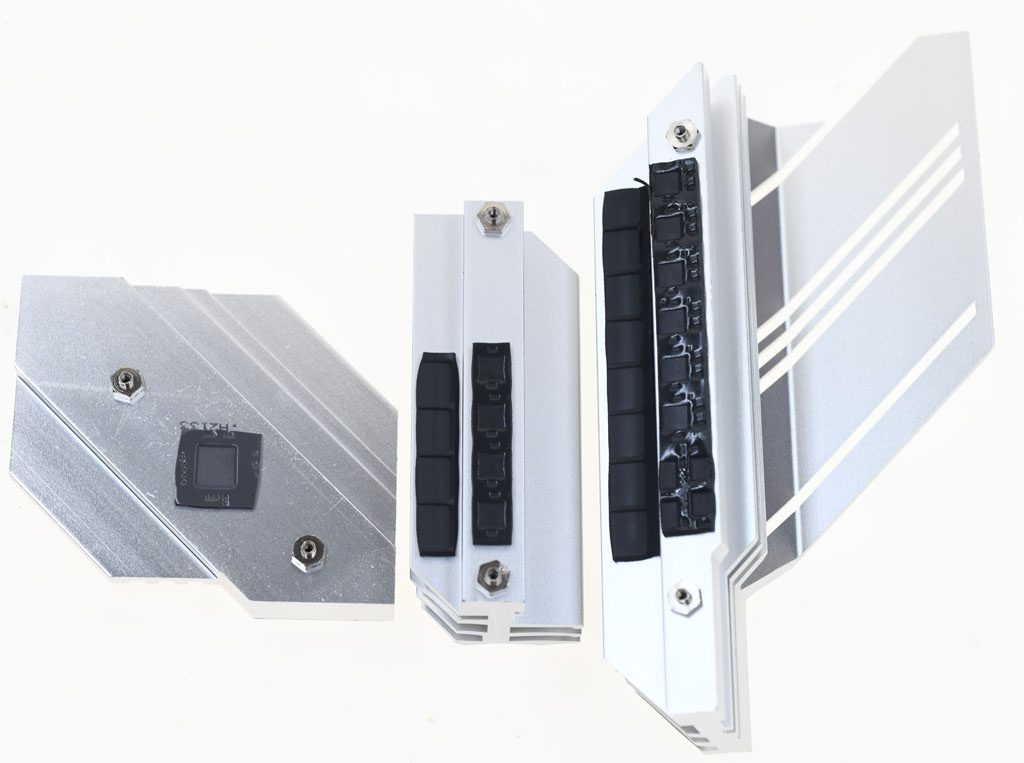

▼CPU插槽旁兩個大型鋁合金散熱片(右/中)均貼上功率級及電感用導熱墊(黑色),可將兩者的熱量傳導至散熱片上。晶片組散熱片(左)也貼上導熱墊(深灰色)

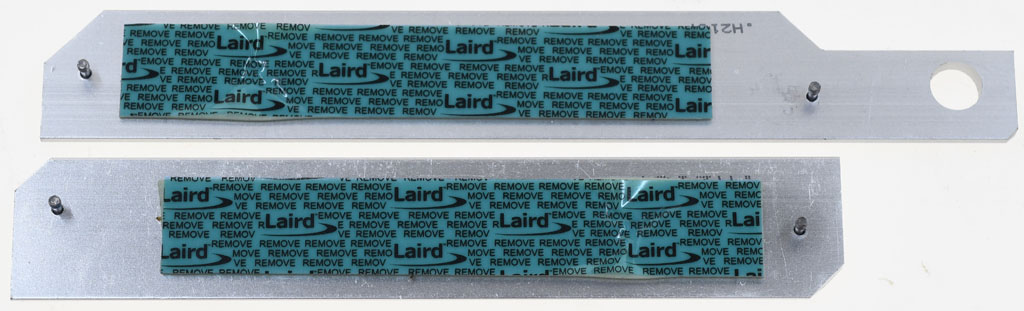

▼兩塊鋁合金材質全覆蓋式M.2散熱片,兩端螺絲採用防掉落設計,後面均有導熱貼,安裝前要先撕除膠膜

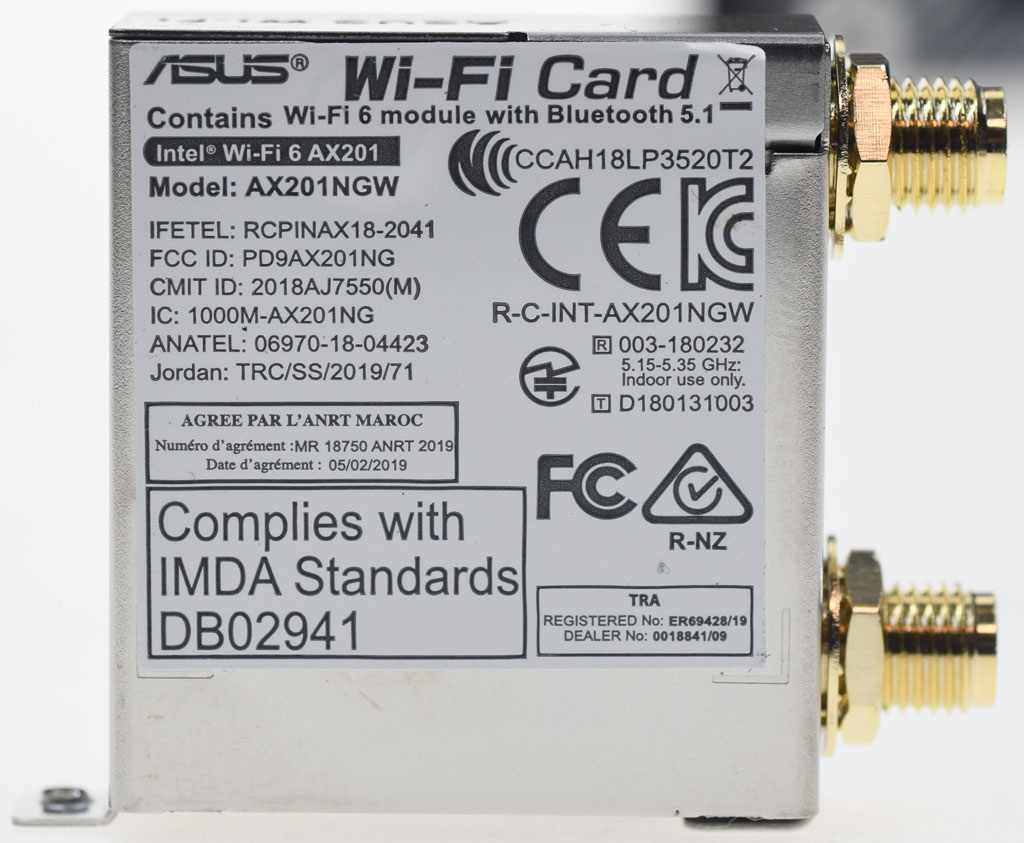

▼ASUS無線網路/藍牙模組安裝在抗干擾金屬盒內,用螺絲固定在主機板上,上面有兩個SMA天線連接器

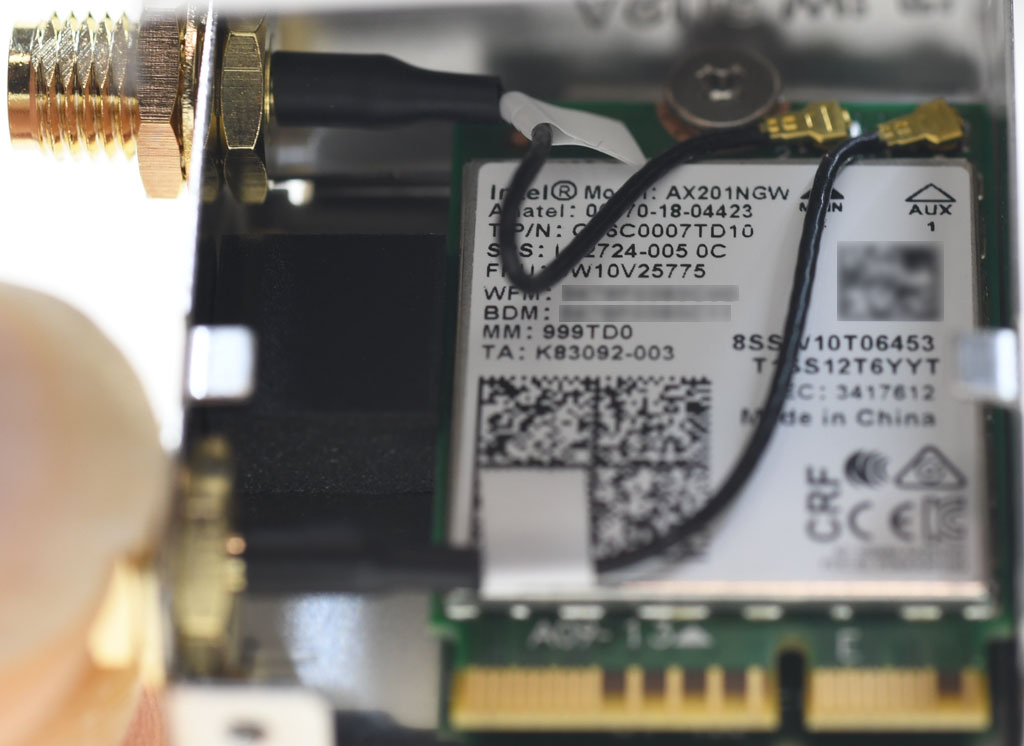

▼金屬盒內有一張CNVio2介面的Intel AX201NGW Gig+ 802.11ax Wi-Fi 6無線網路卡

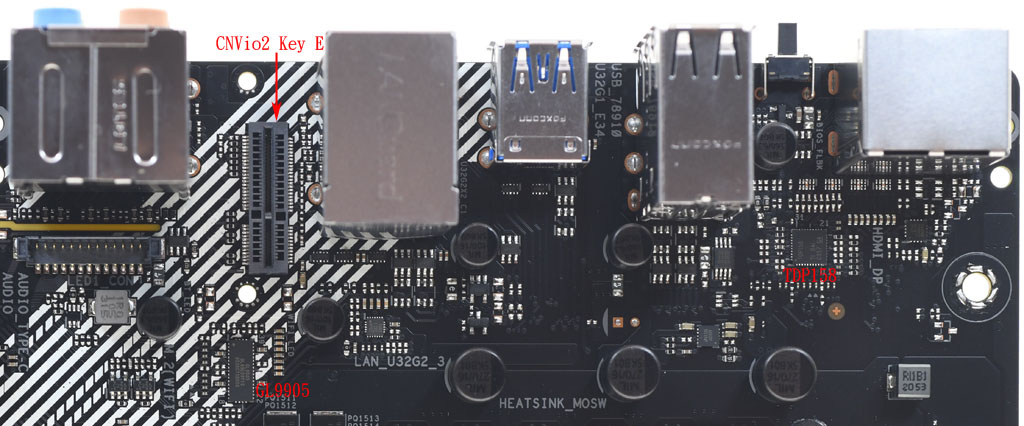

▼後置I/O埠區右側TI TDP158為TMDS/HDMI中繼驅動器(ReDriver)。左側CNVio2 Key E插槽用來安裝無線網路/藍牙模組。插槽下方Genesys GL9905為後置USB3.2 Gen2x2 Type-C埠(U32G2X2_C1)用雙路20Gbps中繼驅動器(ReDriver)

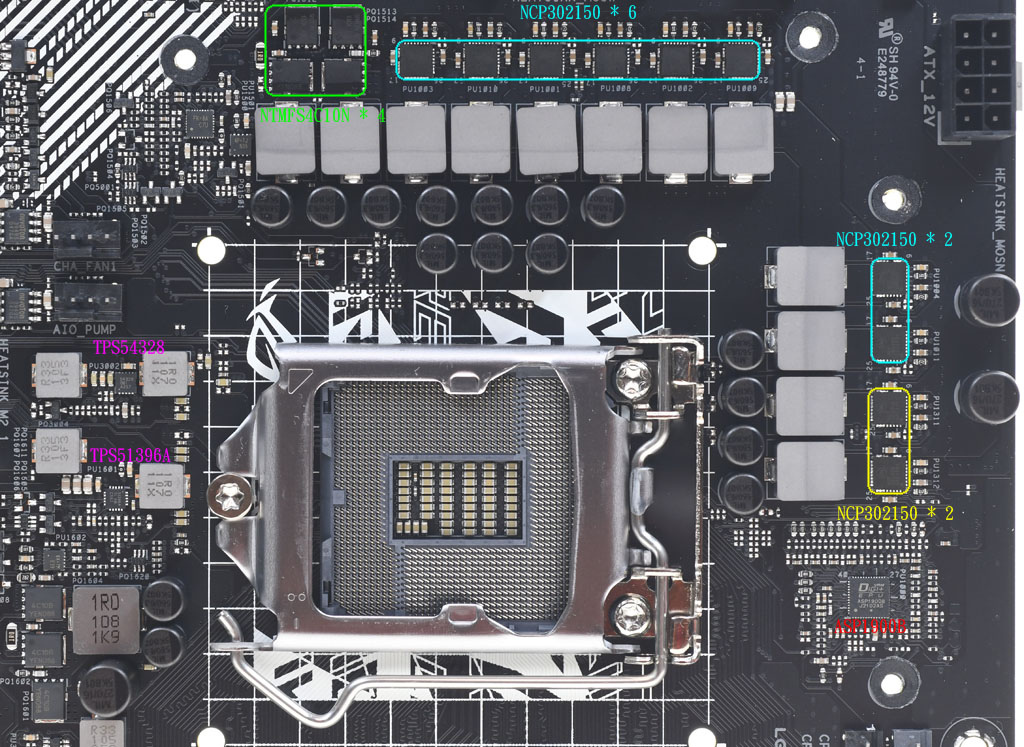

▼CPU供電區,右下ASP1900B負責VccIA(核心)及VccGT(內建顯示)供電控制,VccIA供電由8顆ON SEMI NCP302150整合式50A功率級負責(水藍色框)。VccGT供電由2顆ON SEMI NCP302150整合式50A功率級負責(黃框)。左上VccSA(System Agent)供電由4顆ON SEMI NTMFS4C10N(30V/46A 6.95mΩ)負責(綠色框)。兩組VccIO供電分別由LGA1200插槽左側的TI TPS54328及TI TPS51396A負責

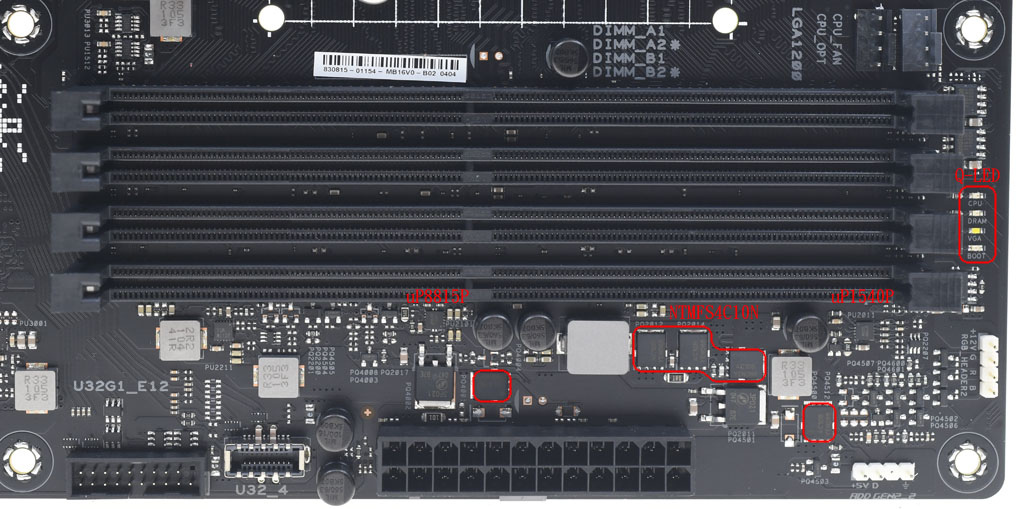

▼4支DDR4 Q-DIMM單邊卡扣插槽,採用OptiMem II佈線技術,雙通道配置,最大容量128G,超頻時最高頻率可達5000MHz。Q-DIMM插槽右側為開機狀態檢查Q-LED,不同顏色配對不同裝置(紅色CPU,黃色DRAM,白色VGA,黃綠色開機裝置),可提供快速診斷。記憶體供電PWM控制器為uPI uP1540P,驅動3顆ON SEMI NTMFS4C10N(30V/46A 6.95mΩ),採1HS+2LS配置。uPI uP8815P為DDR4 VTT終端電壓LDO穩壓器。右下有第2組3pin ARGB(ADD GEN2_2)、第2組4pin RGB(RGB_HEADER2)

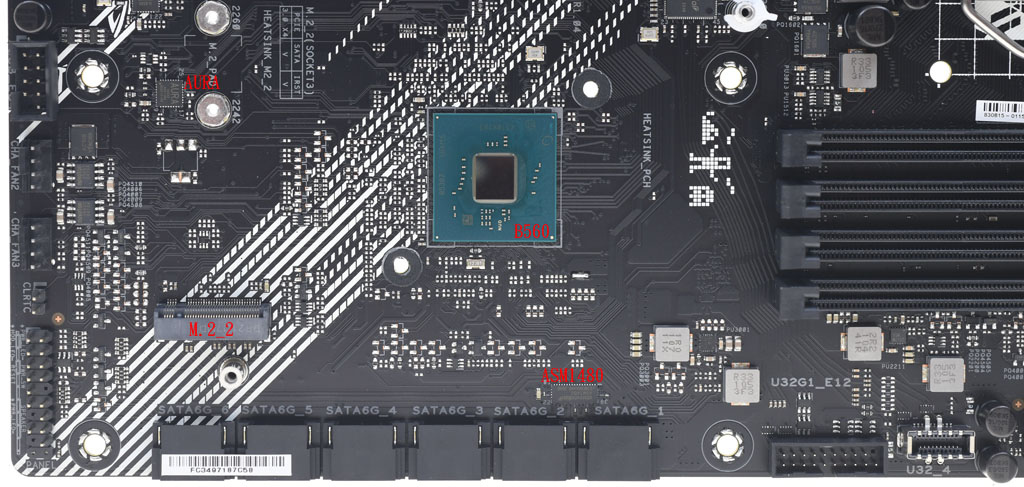

▼FC-BGA封裝的Intel B560晶片組支援原生USB3.2 Gen2x2及Thunderbolt4。左下M.2_2支援2242/2260/2280/22110規格PCIe3.0 x4或SATA3的M.2 SSD(使用SATA3的M.2 SSD會停用SATA6G_1埠)。左上有ASUS AURA IC,用於主機板及4個外接控制針腳的燈光控制。SATA6G_1上方為ASMedia ASM1480八通道切換器。右下為前置面板連接插槽U32G1_E12(2埠Type-A)及U32_4(1埠Type-C)

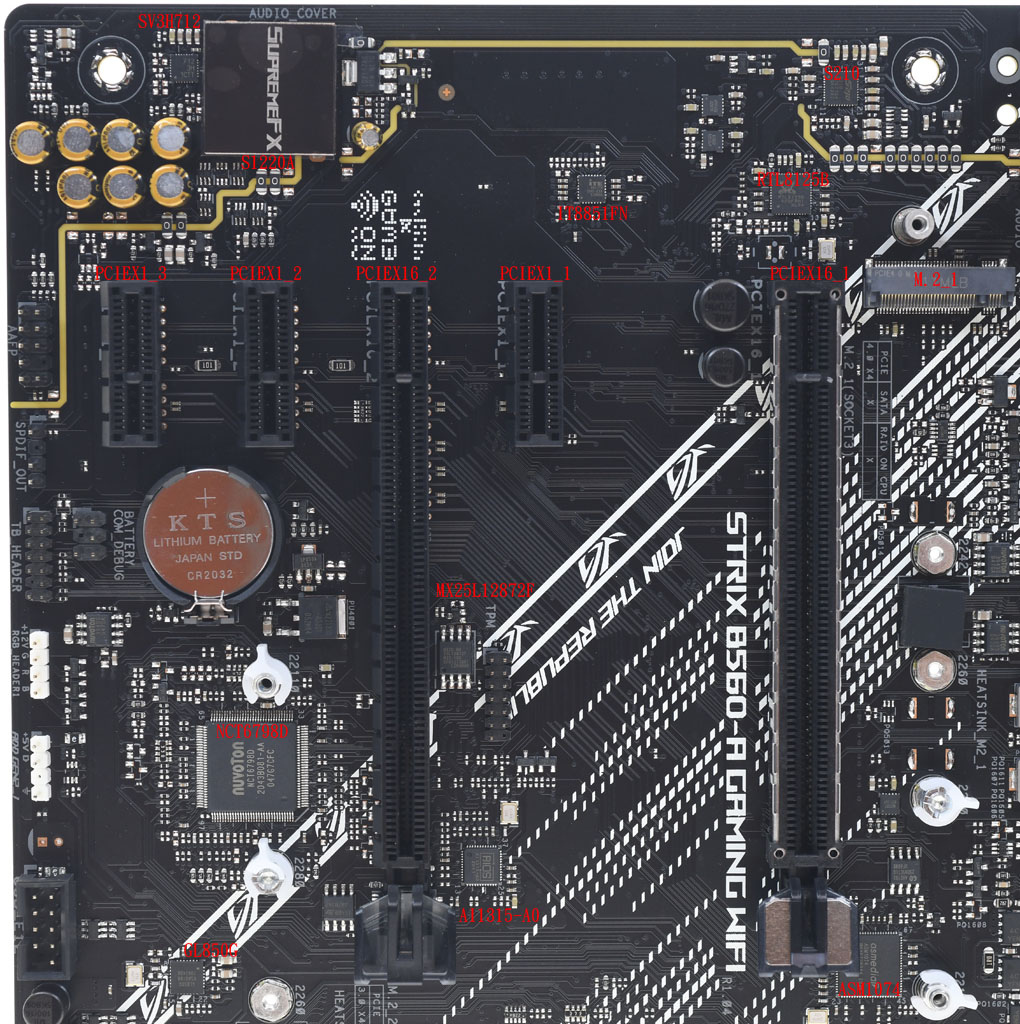

▼最右側的M.2_1支援2242/2260/2280/22110規格的SSD,由11代Core本身PCIe4.0 x4通道直連(安裝10代時無法使用)。M.2_1左側的PCIEX16_1由CPU通道直連(11代Core支援PCIe4.0 x16,10代支援PCIe3.0 x16),ASUS SafeSlot可提供額外加強定位點,妥善固定體積與重量較大的顯示卡,同時兩旁增加金屬護罩確保信號傳輸穩定。PCIEX16_2擴充槽(運作模式為x4)及PCIEX1_1/2/3擴充槽由B560提供PCIe3.0通道。擴充槽右上有音訊USB2.0 Type-C連接埠用S210晶片、Realtek RTL8125B 2.5GbE有線網卡晶片及ITE IT8851FN PD3.0控制器。左上SupremeFX金屬罩內有7.1聲道高傳真音效音源編碼解碼器S1220,音效電路區採內層屏蔽隔離設計。金屬罩左側Savitech SV3H712放大器可自動偵測插入耳機阻抗,驅動各種電競耳機和高傳真耳機。Nuvoton NCT6798D LPC Super IO主要用於連接低速IO裝置、監控硬體溫度/風扇轉速/電壓。NCT6798D右側為存放韌體的MXIC MX25L12872F 128Mbits串列式快閃記憶體。MX25L12872F下方AI1315-A0為ASUS BIOS Flashback專用IC,不用裝CPU及RAM就可以更新BIOS。左下Genesys GL850G為4埠USB2.0集線器,提供前置USB_E12及USB_E34使用。右下ASMedia ASM1074為4埠USB3.2 Gen1集線器,提供前置U32G1_E12及後置U32G1_E34使用

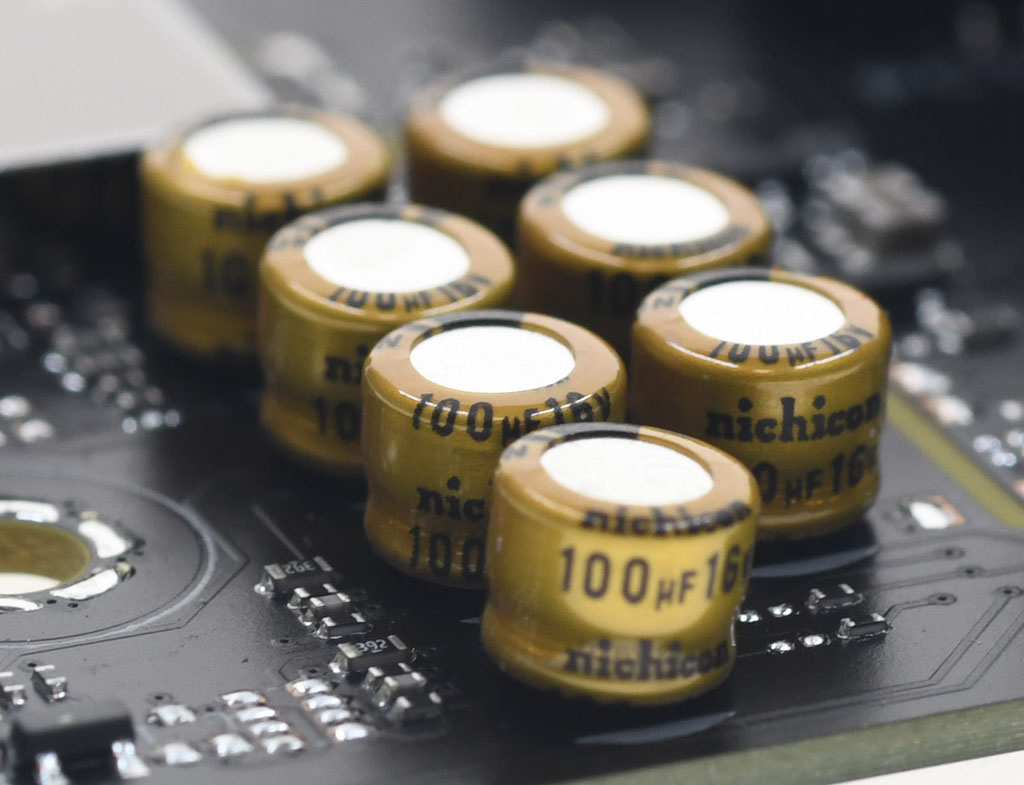

▼音效區採用Nichicon音響級電容


▼友善DIY特色之一,不用工具可快速拆裝M.2 SSD的M.2 Q-Latch。首先將SSD插入M.2插槽

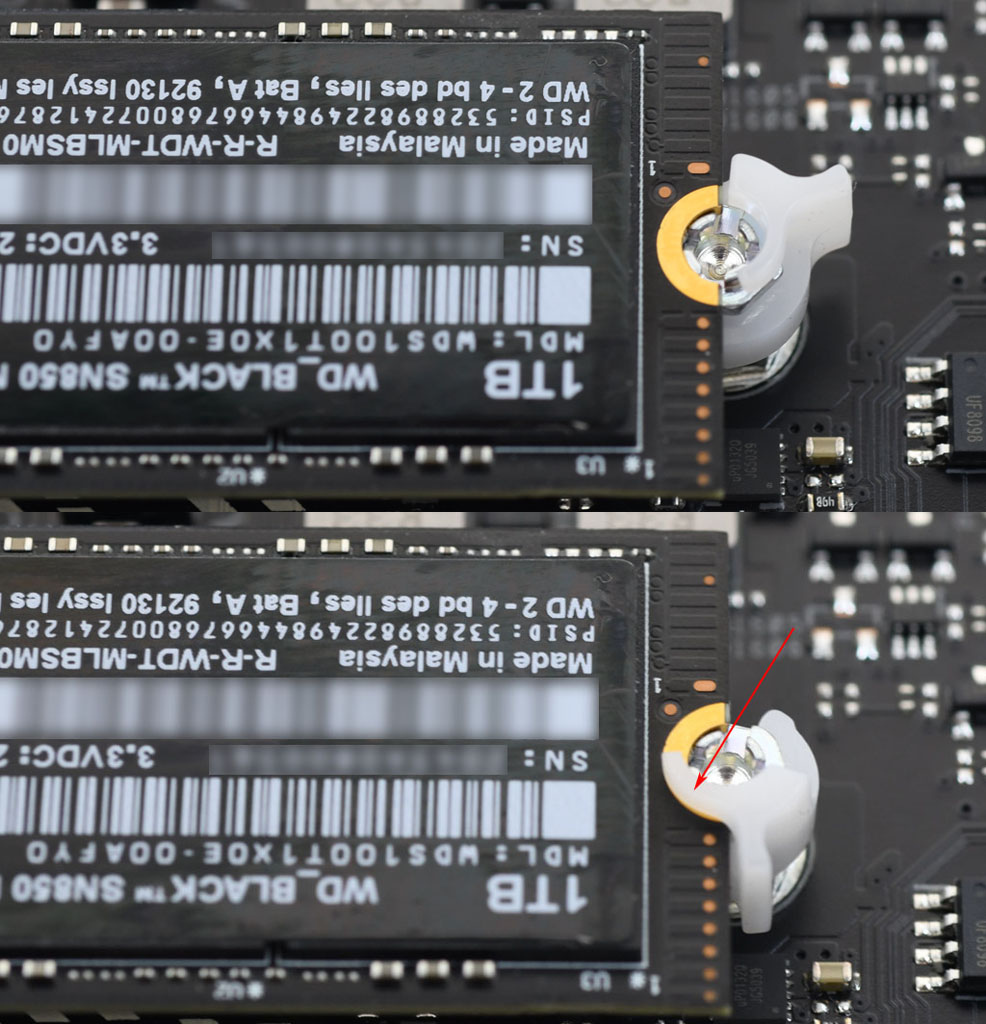

▼SSD往下壓,就定位以後(SSD上方凹槽對準Q-Latch的金屬軸心,轉動Q-Latch將卡榫扣住SSD上方(紅色箭頭)

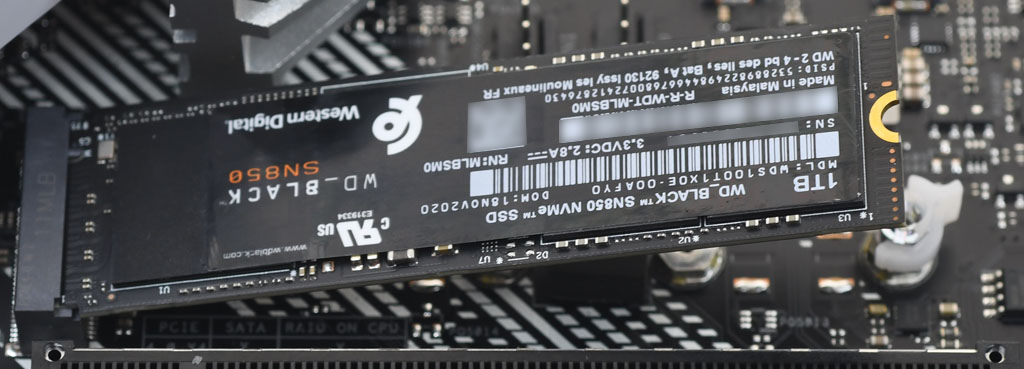

▼安裝完成示意圖

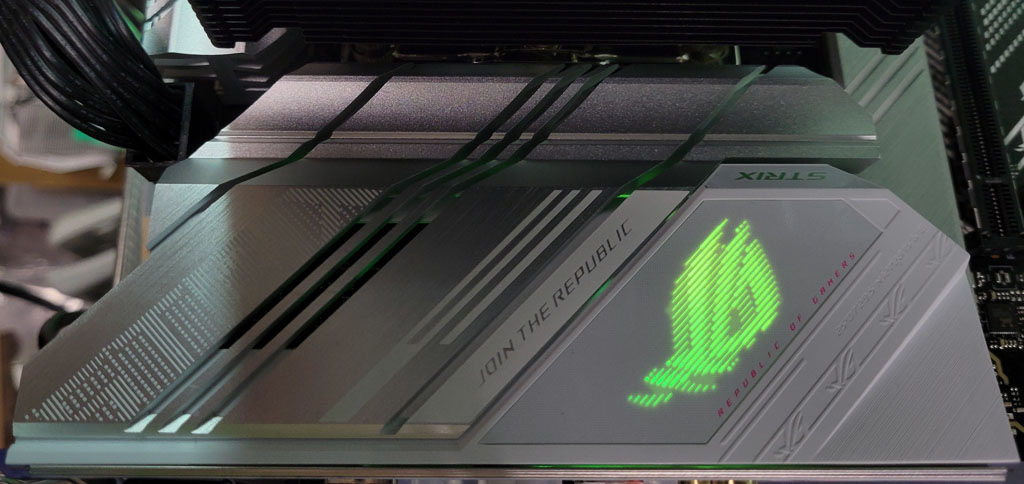

▼燈光疊影效果ROG標誌點亮效果圖

產品規格:
◆處理器:LGA1200,支援Intel第11代Core和第10代處理器,支援Intel Turbo Boost 2.0/Max 3.0技術
◆晶片組:Intel B560
◆記憶體:4個DDR4 DIMM插槽,OptiMem II線路布局,雙通道配置,適用non-ECC,un-buffered記憶體模組,最大容量128GB,原生模式頻率最高支援DDR4-3200(第11代Core i9/i7/i5處理器)/DDR4-2933(第10代Core i9/i7處理器),超頻模式頻率最高支援DDR4-5000+,支援Intel極限記憶體設定檔(XMP)記憶體模組
◆BIOS:128Mb AMI UEFI BIOS,ASUS CrashFree BIOS 3,ASUS EZ Flash 3,ASUS UEFI BIOS EZ Mode,多國語言,圖形界面
◆內建顯示(依使用處理器而異):第11代Core處理器支援Gen 12 Intel Xe Graphics Architecture及HDMI 2.0,第10代處理器支援Gen 9 Graphics及HDMI 1.4。HDMI 2.0最大解析度4K@60Hz(搭配11代Core處理器),DisplayPort 1.4最大解析度5120x2880@60Hz(搭配11代Core處理器)
◆音效:ROG SupremeFX S1220A 7.1聲道高傳真音源編碼解碼器,前/後耳機阻抗自動偵測,音效插孔偵測,多音源輸出,前置面板音效插孔變換,高品質120dB SNR輸出與113dB SNR輸入,32-bit/192kHz播放。具備SupremeFX電路板隔離屏蔽及護罩,Savitech SV3H712耳機放大器,後置音效USB Type-C連接埠,日系音響級電容
◆有線網路:Realtek RTL8125B 2.5GbE網卡,10/100/1000/2500Mbps,ASUS LANGuard保護,網路喚醒,PXE
◆無線網路:Intel AX201NGW 802.11ax Wi-Fi 6模組,CNVio2介面,支援IEEE 802.11a/b/g/n/ax,160MHz 2.4GHz/5GHz雙頻段,雙天線(2發送2接收)分集技術,支援Bluetooth 5.2
◆擴充插槽:
◇2個PCIe x16插槽(PCIEX16_1安裝Intel第11代Core處理器為PCIe4.0 x16,安裝第10代處理器為PCIe3.0 x16。PCIEX16_2為PCIe3.0 x4)
◇3個PCIe3.0 x1插槽
◆儲存:
◇1個M.2 NGFF M-Key插槽M.2_1,僅在安裝Intel第11代Core處理器時可用,介面速度為Gen4 x4-64Gb/s或Gen3 x4-32Gb/s,支援M-key 2242/2260/2280/22110型M.2 NVMe SSD
◇1個M.2 NGFF M-Key插槽M.2_2,介面速度為Gen3 x4-32Gb/s及SATA3,支援M-key 2242/2260/2280/22110型M.2 NVMe/SATA SSD
◇6個SATA3 6.0 Gb/s連接埠(若M.2_2插槽安裝M.2 SATA SSD時將停用SATA6G_1插槽)。若要開啟Intel Optane混合儲存技術,必須安裝在支援Intel快速儲存技術的PCH M.2通道上(M.2_2)
◆接頭:
◇2組USB2.0插針,提供4個前置USB2.0 Type-A
◇1組USB3.2 Gen1插針,提供2個前置USB3.2 Gen1 Type-A
◇1個前置USB3.2 Gen1 Type-C
◇2個AURA RGB LED 4pin插針(最大輸出12V/3A 36W)
◇2個AURA可定址Gen2 ARGB LED 3pin插針(最大輸出5V/3A 15W)
◇1個CPU_FAN 4pin插針(最大輸出1A/12W)
◇1個CPU_OPT 4pin插針(最大輸出1A/12W)
◇3個CHA_FAN 4pin插針(最大輸出1A/12W)
◇1個AIO_PUMP 4pin插針(最大輸出1A/12W)
◇1個ATX 24pin電源插座
◇1個EPS12V 8pin電源插座
◇1個前置面板音訊插針
◇1個S/PDIF輸出插針
◇1個Thunderbolt擴充卡連接插針
◇1個Clear CMOS插針
◇1個SPI TPM插針
◇1個開關/LED/揚聲器插針
◆後背板I/O埠:
◇1個HDMI
◇1個DisplayPort
◇1個BIOS Flashback按鈕
◇4個USB 2.0 Type-A
◇2個USB 3.2 Gen1 Type-A
◇1個USB 3.2 Gen2 10Gbps Type-A
◇1個USB 3.2 Gen2x2 20Gbps Type-C
◇1個帶LED指示燈(ACT/LINK LED和SPEED LED)RJ-45
◇2個SMA天線連接器
◇1個音效USB2.0 Type-C
◇5個HD音訊插孔(後置/中置/低音/線性輸入/前置/麥克風)
◆特殊功能:
◇5K黑金電容
◇M.2 Q-Latch
◇Q-DIMM
◇Q-LED,CPU(紅色),DRAM(黃色),VGA(白色),開機裝置(黃綠色)
◇Q-Slot
◇M.2散熱片
◇BIOS Flashback按鈕
◇BIOS Flashback指示燈
◇ProCool
◇預裝後置I/O護板
◇SafeSlot
◇2個AURA RGB燈條接頭
◇2個AURA可定址Gen2 ARGB接頭
◆溫度監控:
CPU溫度/CPU封裝溫度/主機板溫度/VRM溫度/晶片組溫度
◆轉速監控:
CPU風扇/CPU_OPT風扇/機殼風扇/AIO幫浦
◆風扇溫度控制:
可依據CPU/主機板/VRM/晶片組/多重來源(最多指定三個)溫度自動調整機殼風扇轉速
◆電壓即時監控:
CPU核心/12V/5V/3.3V/DRAM/CPU VCCIO/PCH VCCIN 1.8V
◆附件:
使用手冊、ROG STRIX感謝卡、ROG STRIX裝飾貼紙、驅動/公用程式光碟、4條SATA資料線、1條ROG音效USB Type-C連接線、1支造型ASUS Wi-Fi行動天線、1包塑膠束帶、2個M.2橡膠墊、1個M.2 Q-Latch、1條AURA可定址Gen2轉接線、1個ROG鑰匙圈
◆應用軟體:
◇RAMCache III
◇ROG CPU-Z
◇GameFirst VI
◇Sonic Studio III + Sonic Studio III Virtual Mixer
◇Sonic Radar III
◇DTS Sound Unbound
◇Overwolf
◇Armoury Crate(整合AURA Creator,AURA Sync,雙向AI降噪)
◇AIDA64 Extreme 60天試用版
◇AI Suite 3(整合Performance And Power Saving Utility,TurboV EVO,EPU,DIGI+ VRM,Fan Xpert 4,EZ update)
◇MyAsus
◇WinRAR壓縮/解壓縮軟體
◇DAEMON虛擬光碟
◇防毒軟體
◆規格:
ATX規格30.5x24.4cm/12x9.6inch
◆作業系統:
支援Microsoft Windows 10 64-bit
