上篇:ROG STRIX B560-A GAMING WIFI簡單開箱(硬體篇)

本篇介紹ROG STRIX B560-A GAMING WIFI的UEFI設定及上機測試

ROG UEFI BIOS可對主機板進行完整詳細的設定、調整及調校。初入門新手可使用EZ Mode進行簡易設定,經驗豐富的使用者可使用Advanced Mode進行完整設定

UEFI設定畫面鍵盤操作說明:
←/→:選擇頁面
↑/↓:移動游標選擇項目
Enter:選擇/進入子畫面
+/-:變更選項
F1:顯示一般操作說明
F2:之前的設定值
F3:My Favorites我的最愛頁面
F4:AURA開啟/關閉
F5:載入最佳預設
F6:QFan控制頁面
F7:EZ模式/Advanced模式切換
F9:搜尋
F10:儲存變更並結束設定公用程式
F12:列印畫面
ESC:跳至結束畫面或結束目前的畫面
除了使用鍵盤操作外,也可以使用滑鼠進行操作
任何畫面下用滑鼠點選日期時間,可設定系統日期與時間
任何畫面下用滑鼠點選English按鈕,可設定顯示語言,預設為英文

▼EZ-Mode可在單一頁面上顯示重要資訊、設定與統計數據。透過搜尋、滑鼠拖放及一鍵設定功能,可快速將系統重要功能設定完成。按下日期時間區域可設定日期時間,按下English切換顯示語言,按下Search(F9)開啟搜索畫面,按下AURA(F4)開啟/關閉燈光,按下ReSize BAR開啟/關閉Re-Size BAR支援,按下Default(F5)載入預設值,按下Save&Exit(F10)儲存變更及離開,按下Advanced Mode(F7)切換EZ/Advanced模式,按下Boot Menu(F8)開啟開機裝置選單


當準備好更深入設定系統時,可進入Advanced Mode(進階模式)完全控制所有設定,各項參數皆可精細調整
最上面由左至右為時間日期、顯示語言、我的最愛(F3)、Q-Fan控制(F6)、搜尋(F9)、AURA(F4)、ReSize BAR。畫面右側顯示硬體監控資訊(CPU頻率/溫度/BCLK頻率/核心電壓/倍頻、記憶體頻率/電壓/容量、電源12V/5V/3.3V)。設定選單下面顯示項目說明。右下為Last Modified(上次修改的設定值)、回到EZ模式(F7)、快速鍵
▼My Favorites頁面
可自訂顯示常用的設定項及設定值


▼按下我的最愛(F3),可進入我的最愛編輯畫面。左邊顯示Setup Tree Map主選單/子選單結構,右邊顯示My Favorite & Shortcut。按下”+”或”Enter”可將左邊所選項目新增至右邊,按下”X”或”Delete”可移除右邊所選項目。右下Recover Default可回復預設值,Delete All可刪除全部,Exit(ESC)可退出編輯畫面


▼Main頁面
System Language:設定顯示語言
System Date:設定系統日期
System Time:設定系統時間
[子頁面]Security
▽Main\Security子頁面:可設定Administrator及User密碼


▼Ai Tweaker頁面
[黃字]Target CPU Turbo-Mode Frequency:顯示目前CPU Turbo加速最高頻率
[黃字]Target DRAM Frequency:顯示目前DRAM頻率
[黃字]Target Cache Frequency:顯示目前快取頻率
[黃字]Target CPU Graphics Frequency:顯示目前內顯頻率
Ai Overclock Tuner:Auto為系統自動設定;XMP I為載入記憶體目前BCLK頻率下主要時序(CL/TRCD/TRP/TRAS),其他參數系統自動設定;XMP II為載入記憶體完整XMP設定資料
ASUS Performance Enhancement 2.0:Disable維持CPU原始核心頻率及功率限制,Enable開啟ASUS最佳化設定(解除CPU功率限制,不同處理器功率限制解除後增加幅度不同)
Power Enhancement:Disable關閉功率增強功能,Enable開啟功率增強功能
Smart Load Line:Disable維持Intel原始負載線數值,Enable開啟最佳化負載線數值(開啟後因需要最佳化,第一次開機的自我測試時間將會較長)
[子頁面]AVX Related Controls
CPU Core Raito:Auto為自動設定,Sync All Core同步所有核心倍頻,By Core Usage依照核心使用率調整倍頻
Memory Controller : DRAM Frequency Raito:Auto為自動設定,可調整1:1或1:2
DRAM Frequency:可設DDR4-800至DDR4-8533
[子頁面]DRAM Timing Control
[子頁面]DIGI+ VRM
[子頁面]Internal CPU Power Management
[子頁面]Tweaker’s Paradise
Min. CPU Cache Raito:最小快取倍頻
Max. CPU Cache Raito:最大快取倍頻
Max. CPU Graphics Raito:最大內顯倍頻
CPU Core/Cache Voltage:設定CPU核心/快取電壓
DRAM Voltage:設定DRAM電壓
CPU VCCIO Voltage:設定CPU VCCIO電壓
VCCIO Mem OC Voltage:設定VCCIO Mem OC電壓
CPU System Agent Voltage:設定System Agent(SA)電壓
CPU Standby Voltage:設定CPU待命電壓
CPU Graphics Voltage:設定內顯電壓
PCH VCCIN 1.8V:設定PCH VCCIN 1.8V電壓
[子頁面]DRAM REF Voltage Control


▼Ai Tweaker\AVX Related Controls子頁面
可開啟/關閉AVX2、AVX512


▼Ai Tweaker\DRAM Timing Control子頁面


▼Ai Tweaker\DRAM Timing Control\Skew Control子頁面


▼Ai Tweaker\DRAM Timing Control\RTL IOL Control子頁面

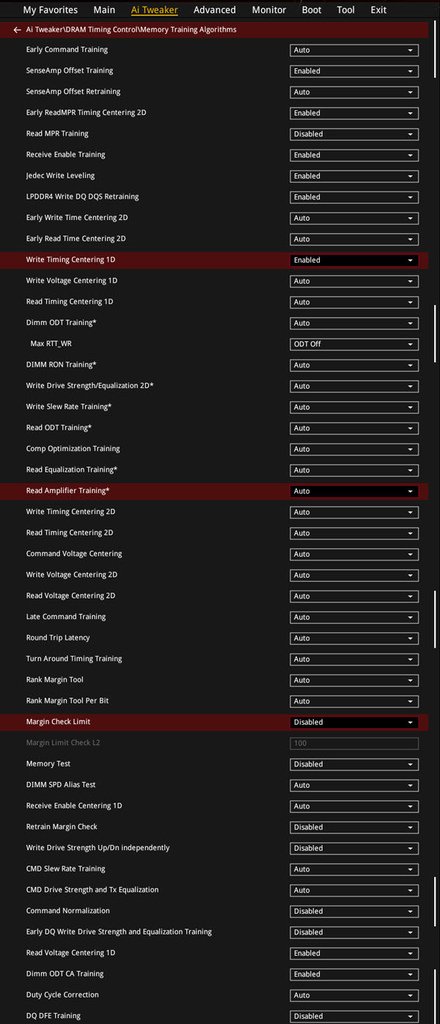

▼Ai Tweaker\DRAM Timing Control\Memory Training Algorithms子頁面


▼Ai Tweaker\DIGI+ VRM子頁面
CPU Load-line Calibration:CPU核心負載線選擇,下列Current CPU Load-line Calibration顯示目前負載線Level
Synch ACDC Loadline with VRM Calibration Loadline:同步ACDC負載線與VRM負載線
CPU Current Capability:CPU核心電流範圍
CPU VRM Switching Frequency:CPU核心VRM交換頻率
CPU Power Duty Control:CPU核心電源散熱/電流平衡控制
CPU Power Phase Control:CPU核心電源相數控制
CPU VRM Thermal Control:CPU 核心電源溫度控制
CPU Graphics Load-line Calibration:內顯負載線選擇
CPU Graphics Current Capability:內顯電流範圍
CPU Graphics VRM Switching Frequency:內顯VRM交換頻率
CPU Graphics Power Phase Control:內顯電源相數控制


▼Ai Tweaker\Internal CPU Power Management子頁面
CPU Core/Cache Current Limit Max.:CPU核心/快取最大電流限制,下列Current CPU Core/Cache Current Limit顯示目前電流限制值
CPU Graphics Current Limit:內顯最大電流限制
Long Duration Package Power Limit:設定PL1功率限制,下列Current Long Duration Package Power Limit顯示目前處理器的PL1功率限制
Package Power Time Window:設定超過PL1功率限制時,CPU維持高頻的時間,下列Current Package Power Time Window顯示目前維持高頻的時間
Short Duration Package Power Limit:設定PL2功率限制,下列Current Short Duration Package Power Limit顯示目前處理器的PL2功率限制
IA AC Load Line:設定核心1/100毫歐姆的AC負載線
IA DC Load Line:設定核心1/100毫歐姆的DC負載線


▼Ai Tweaker\Tweaker’s Paradise子頁面
Realtime Memory Timing:允許使用者在作業系統下用可控制記憶體時序的程式即時改變時序設定
FCLK Frequency for Early Power On:設定Early Power On階段的FCLK頻率
VPPDDR Voltage:設定VPPDDR電壓
Internal PLL Voltage:設定內部PLL電壓
GT PLL Voltage:設定內顯PLL電壓
System Agent PLL Voltage:設定SA PLL電壓
Memory Controller PLL Voltage:設定記憶體控制器PLL電壓
PVD Ratio Threshold:設定PVD倍頻門檻


▼Ai Tweaker\DRAM REF Voltage Control子頁面


▼Advanced頁面
可設定Platform Misc Configuration、CPU Configuration、System Agent(SA) Configuration、PCH Configuration、PCH Storage Configuration、PCH-FW Configuration、Thunderbolt(TM) Configuration、PCI Subsystem Settings、USB Configuration、Network Stack Configuration、NVMe Configuration、Onboard Devices Configuration、APM Configuration、HDD/SSD SMART Information


▼Advanced\Platform Misc Configuration子頁面
PCI Express Native Power Management:設定PCI Express的省電功能及作業系統ASPM功能
DMI Link ASPM Control:設定DMI Link的ASPM功能
ASPM:設定ASPM的節能狀態
L1 Substates:設定PCI Express的L1次狀態
DMI Gen3 ASPM Control:設定DMI 3.0 ASPM功能
DMI Gen3 ASPM:設定DMI 3.0 ASPM節能狀態
PEG-ASPM:設定PEG 0 ASPM節能狀態
PCI Express Clock Gating:開啟/關閉PCI Express閘控時脈


▼Advanced\CPU Configuration子頁面
顯示詳細CPU資訊
Tcc Offset Time Window:指定平均溫度限制(RATL)功能的時間
Hardware Prefetcher:L2快取指令及資料的預取,以減少DRAM載入時間及提高系統效能,可設定開啟/關閉
Adjacent Cache Line Prefetch:L2快取預先存取相鄰的快取線,以減少DRAM載入時間及提高系統效能,可設定開啟/關閉
Intel (VMX) Virtualization Technology:VMX虛擬化技術,同時運作多個作業系統,可設定開啟/關閉
Active Processor Cores:開啟的CPU核心數量
Overclocking Lock:超頻鎖定功能,可設定開啟/關閉
Hyper-Threading:超執行緒,可設定開啟/關閉
[子頁面]Advanced\CPU Configuration\CPU-Power Management Control


▼Advanced\CPU Configuration\CPU-Power Management Control子頁面
Intel(R) SpeedStep(tm):開啟/關閉SpeedStep,開啟後作業系統可動態調整處理器電壓與頻率
Intel(R) Speed Shift Technology:開啟/關閉Speed Shift,開啟後CPPC v2界面可以讓硬體控制P-states
Turbo Mode:開啟/關閉Turbo模式,開啟後可在功率/電力/溫度條件限制下,比基本執行頻率更快的速度運作
CPU C-states:設定CPU電源節能
Enhanced C-states:開啟後可降低處理器閒置時的功耗
CPU C6 Report:開啟/關閉CPU回報C6給作業系統
CPU C7 Report:開啟/關閉CPU回報C7給作業系統
CPU C8 Report:開啟/關閉CPU回報C8給作業系統
CPU C9 Report:開啟/關閉CPU回報C9給作業系統
CPU C10 Report:開啟/關閉CPU回報C10給作業系統
Package C State Limit:設定CPU Package的C State
CFG Lock:開啟/關閉CFG鎖定
Thermal Monitor:開啟/關閉Thermal監視
Dual Tau Boost:開啟/關閉Dual Tau Boost(僅適用於CMLS 35W/65W/125W SKU)


▼Advanced\System Agent(SA) Configuration子頁面
VT-d:開啟/關閉記憶體控制器虛擬化技術
Control Iommu Pre-boot Behavior:開啟/關閉預啟動環境中I/O記憶體管理
[子頁面]Memory Configuration
[子頁面]Graphics Configuration
[子頁面]PCI Express Configuration
▽Advanced\System Agent(SA) Configuration\Memory Configuration子頁面
Memory Remap:開啟/關閉4GB以上記憶體remap
▽Advanced\System Agent(SA) Configuration\Graphics Configuration子頁面
Primary Display:設定優先使用的顯示裝置
iGPU Multi-Monitor:開啟/關閉內顯的多螢幕功能
DVMT Pre-Allocated:DVMT預配置(固定)顯示記憶體大小
RC6(Render Standby):開啟/關閉RC6(Render Standby)
▽Advanced\System Agent(SA) Configuration\PCI Express Configuration子頁面
M.2_1 Link Speed:設定第1支M.2連線速度
PCIX16_1 Link Speed:設定第1支PCIe x16連線速度


▼Advanced\PCH Configuration子頁面
[子頁面]PCI Express Configuration
▽Advanced\PCH Configuration\PCI Express Configuration子頁面
PCIe Speed:設定PCIe連線速度
▽Advanced\PCH-FW Configuration子頁面
TPM Device Selection:設定TPM為獨立TPM或Firmware TPM(韌體TPM),若啟動韌體TPM表示開啟PTT
▽Advanced\Thunderbolt(TM) Configuration子頁面
Discrete Thunderbolt(TM) Support:開啟/關閉Thunderbolt擴充卡支援
▽Advanced\PCI Subsystem Settings子頁面
Above 4G Decoding:開啟/關閉在4G以上空間解碼64位元裝置
Re-Size BAR Support:對支援的GPU開啟/關閉PCIe Resizable BAR(Base Address Register)功能,開啟後CPU可透過PCIe通道一次性存取GPU記憶體內的資料,解除GPU與CPU之間的資料交換瓶頸,提高處理速度
SR-IOV Support:開啟/關閉Single Root IO Virtualization支援
▽Advanced\Network Stack Configuration子頁面
Network Stack:開啟/關閉UEFI網路協議堆疊功能


▼Advanced\PCH Storage Configuration子頁面
SATA Controller(s):開啟/關閉SATA控制器
SATA Mode Selection:可設定SATA運作模式為AHCI或是Intel RST with Intel Optane System Acceleration
Aggressive LPM Support:開啟/關閉LPM(連結電源管理)支援
SMART Self Test:開啟/關閉POST期間硬碟SMART自我測試
[子頁面]SATA6G_1/2/3/4/5/6:選擇此項可重新命名該SATA埠
SATA6G_1/2/3/4/5/6:開啟/關閉該SATA埠
SATA6G_1/2/3/4/5/6 Hot Plug:開啟/關閉該SATA埠熱插拔功能


▼Advanced\USB Configuration子頁面
Legacy USB Support:設定關閉時USB裝置僅能在UEFI設定程式中使用,無法在開機裝置列表中被偵測到。設定開啟時可傳統作業系統中支援USB裝置。設定自動時系統會自動偵測USB裝置,若存在則開啟傳統作業系統支援
XHCI Hand-off:設定開啟可支援無XHCI Hand-off功能的作業系統
[子頁面]USB Single Port Control
▽Advanced\USB Configuration\USB Single Port Control子頁面
對指定USB埠設定開啟/關閉


▼Advanced\NVMe controller and Drive information子頁面
顯示已安裝的NVMe SSD裝置
▽Advanced\NVMe controller and Drive information\NVMe controller and Drive information子頁面
顯示指定NVMe SSD裝置的資訊
Selt Test Option:設定進行短測試或完整測試
Selt Test Action:設定僅Controller測試或Controller&NameSpace測試
Run Device Self Test:執行自我測試


▼Advanced\Onboard Devices Configuration子頁面
HD Audio:開啟/關閉內建高傳真音效
Realtek LAN Controller:開啟/關閉Realtek有線網卡
USB power delivery in Soft Off state(S):開啟/關閉電腦於S5(關機)狀態的USB電源供應
Connectivity mode (Wi-Fi & Bluetooth):開啟/關閉無線網路及藍牙模組
When system is in working state:當系統運作時RGB LED及指示燈狀態(全開/全關/僅RGB/僅指示燈)
When system is in sleep, hibernate or soft off states:當系統睡眠/休眠/關機時RGB LED及指示燈狀態(全開/全關/僅RGB/僅指示燈)
M.2_2 Configuration:設定M.2_2傳輸模式(自動/SATA/PCIE)
GNA Device:開啟/關閉Intel Gaussian & Neural Accelerator裝置


▼Advanced\APM Configuration子頁面
Restore AC Power Loss:AC中斷後恢復系統狀態(開啟/關閉/斷電前狀態)
Max Power Saving:開啟/關閉最大節能
ErP Ready:開啟/關閉ErP支援
Power On By PCI-E:由PCI-E裝置/介面卡喚醒
Power On By RTC:於指定日期/時間喚醒
▽Advanced\HDD/SSD SMART Information子頁面
顯示所選擇SATA HDD/SSD的SMART資訊


▼Monitor頁面
[子頁面]Temperature Monitor
[子頁面]Fan Speed Monitor
[子頁面]Voltage Monitor
[子頁面]Q-Fan Configuration
CPU Temperature LED Switch:開啟後,若CPU溫度過高,則主機板上Q-LED的CPU_LED將會點亮
▽Monitor\Temperature Monitor子頁面
顯示CPU/CPU封裝/主機板/VRM/晶片組溫度
▽Monitor\Fan Speed Monitor子頁面
顯示CPU_FAN/CPU_OPT/CHA_FAN1/CHA_FAN2/CHA_FAN3/AIO_PUMP的轉速
▽Monitor\Voltage Monitor子頁面
顯示核心/12V/5V/3.3V/記憶體/CPU VCCIO/PCH VCCIN 1.8V電壓


▼Monitor\Q-Fan Configuration子頁面
[子頁面]Q-Fan Tuning,點選此項目會自動偵測每個風扇的最低速度,並設定最小工作週期
CPU Fan Q-Fan Control:設定Auto自動偵測/PWM模式/DC模式
CPU Fan Profile:設定溫控模式(標準Standard/靜音Silent/高速Turbo/全速Full Speed/手動Manual)
CPU Fan Step Up:升速延遲時間0-25秒
CPU Fan Step Down:降速延遲時間0-25秒
CPU Fan Speed Low Limit:最低轉速(忽略/200-600轉)
[子頁面]Chassis Fan(s) Configuration
AIO Pump Q-Fan Control:設定Auto自動偵測/PWM模式/DC模式
AIO Pump Profile:設定溫控模式,可設標準Standard/靜音Silent/高速Turbo/全速Full Speed/手動Manual


▼Q-Fan Configuration\Chassis Fan(s) Configuration子頁面
Chassis Fan 1/2/3 Q-Fan Control:設定Auto自動偵測/PWM模式/DC模式
Chassis Fan 1/2/3 Profile:設定溫控模式(標準Standard/靜音Silent/高速Turbo/全速Full Speed/手動Manual)
Chassis Fan 1/2/3 Q-Fan Source:設定溫控來源(CPU/主機板/VRM/晶片組/多重來源),設多重來源可指定3個溫度
Chassis Fan 1/2/3 Step Up:升速延遲時間0-25秒
Chassis Fan 1/2/3 Step Down:降速延遲時間0-25秒
Chassis Fan 1/2/3 Speed Low Limit:最低轉速(忽略/200-600轉)


▼Boot頁面
[子頁面]CSM(Compatibility Support Module)
[子頁面]Secure Boot
[子頁面]Boot Configuration
可設定開機裝置及順序,或由Boot Override指定任一裝置
▽Boot\CSM(Compatibility Support Module)子頁面
可開啟/關閉CSM


▼Boot\Secure Boot子頁面
管理Secure Boot相關設定,提升POST開機自我測試的安全性,避免受到未授權使用者/惡意軟體危害
[子頁面]Key Management
▽Boot\Secure Boot\Key Management子頁面
管理Secure Boot的PK平台金鑰/KEK金鑰交換金鑰/DB認證簽名資料庫/DBX撤銷簽名資料庫


▼Boot\Boot Configuration子頁面
Fast Boot:開啟/關閉快速開機
Next Boot after AC Power Loss:電源中斷後,下一次開機為快速開機或正常開機
Boot Logo Display:開機自我檢測過程顯示全螢幕標誌
POST Delay Time:開機自我檢測過程等候時間
Bootup NumLock State:開機過程中開啟/關閉NumLock鍵
Wait For “F1” If Error:開機自我檢測過程中若出現錯誤訊息,是否等待按下”F1”鍵才繼續開機
AMI Native NVMe Driver Support:開啟/關閉AMI NVMe裝置原生OpROM
Option ROM Messages:開啟/關閉開機自我檢測過程中Option ROM顯示
Interrupt 19 Capture:開啟/關閉ROM中斷19
Setup Mode:進入UEFI時預設進入EZ模式或Advanced模式
Boot Sector(MBR/GPT) Recovery Policy:設定開機磁區自動還原(Auto Recovery)或使用者控制(Local User Control)
Next Boot Recovery Action:下次開機時什麼都不做(Skip)或進行開機磁區還原(Recovery)


▼Tool頁面
[子頁面]ASUS EZ Flash 3 Utility,華碩EZ Flash 3 UEFI BIOS更新程式
Choose your background scene:選擇背景風格
BIOS Image Rollback Support:開啟/關閉BIOS映像檔回溯支援
Publish HII Resources:開啟/關閉發布HII資源
[子頁面]ASUS Secure Erase
[子頁面]ASUS User Profile
[子頁面]ASUS SPD Information
[子頁面]ASUS Armoury Crate
[子頁面]MyASUS
▽Tool\ASUS Armoury Crate子頁面
開啟/關閉進入作業系統後提示下載及安裝Armoury Crate應用程式
▽Tool\MyASUS子頁面
開啟/關閉進入作業系統後提示下載及安裝MyASUS服務及應用程式


▼Tool\ASUS Secure Erase子頁面
對所選擇SSD進行安全抹除


▼Tool\ASUS User Profile子頁面
可儲存/載入8組使用者自定義UEFI BIOS設定值


▼Tool\ASUS User Profile\Load/Save Profile from/to USB Drive子頁面
可將目前UEFI BIOS設定值儲存至USB隨身碟或從USB隨身碟載入。Ctrl+F2儲存目前設定值,F2另存新檔,Enter選擇/載入,↑/↓/PgUp/PgDn/Home/End移動,ESC退出,除鍵盤外也可用滑鼠操作


▼Tool\ASUS SPD Information子頁面
顯示指定記憶體插槽上記憶體模組的SPD資訊


▼Exit頁面
Load Optimized Defaults:載入最佳預設值
Save Changes & Reset:儲存變更並重新開機
Discard Changes & Exit:放棄變更並退出
Launch EFI Shell from USB drives:由含有資料系統的USB磁碟啟動EFI Shell


以下是上機測試
其他測試配備:
處理器:Intel Core i5-11400
記憶體:tigo X3 DDR4-3600 8GB * 2
作業系統碟:WD SN850 1TB

▼CPU-Z的CPU/Cache/Mainboard/Memory/SPD/Graphics資訊


▼CPU-Z的Version 17.01.64/Version 19.01.64(Beta)/Version 19.01.64 AVX2(Beta) /Version 19.01.64 AVX-512(Beta)單核/多核Benchmark測試結果


▼AIDA64的快取/記憶體測試結果


▼AIDA64的記憶體讀取、記憶體寫入、記憶體複製、記憶體延遲、CPU Queen、CPU PhotoWorxx、CPU ZLib、CPU AES、CPU SHA3、FPU Julia、FPU Mandel、FPU SinJulia、FP32 Ray-Trace、FP64 Ray-Trace等項目的測試結果


▼AIDA64的GPGPU測試結果


▼CINEBENCH R20測試結果


▼CINEBENCH R23多核/單核測試結果


▼WD SN850 1TB作業系統碟接在主機板PCIe4.0 M.2插槽的CrystalDiskMark測試結果


▼兩款USB3.2 Gen2x2外接盒(上面銀欣MS12、下面WD P50)接在主機板USB3.2 Gen2x2的CrystalDiskMark測試結果


▼Geekbench單核/多核測試結果


▼Geekbench顯示核心OpenCL/Vulkan測試結果


▼PCMARK10測試結果

報告完畢,謝謝收看

    全站熱搜

    港都狼仔 發表在 痞客邦 留言(0) 人氣()
